Пирог мансардной крыши под гибкую черепицу. Кровельный пирог под металлочерепицу: устройство с и без утеплителя

Мягкая (битумная) черепица – это сравнительно новый строительный материал. Ее основой является стеклохолст , с двух сторон пропитываемый битумом.

Такая конструкция обеспечивает материалу огнеупорность, влагостойкость и эластичность, позволяющую монтировать черепицу на пироги с наличием изгибов и сложных деталей.

При производстве на поверхность черепицы наносится минеральная крошка разных форм и цветов, что создает широкий ассортимент дизайнерских решений.

Особенно уместно использование материала при обустройстве крыш с большими углами наклона скатов.

Этим названием обозначается конструкция , заполняющая пространство крыши между ее наружной и внутренней гранями, то есть пространство внутри стропильного каркаса . Она состоит из наслоений различных материалов, каждый из которых выполняет свою функцию. Из-за своей слоистости конструкция и имеет название, аналогичное наименованию кулинарного изделия.

Пирог кровли под улучшает гидроизоляционные свойства крыши, обеспечивает ее утепление. За каждую из этих функций отвечают отдельные слои, например, для повышения влагостойкости в пирог включается гидроизоляционный слой. Количество составляющих пирога зависит от типа кровли: утепленные крыши требуют прокладки большего числа слоев.

А теперь рассмотрим схему кровли под мягкую черепицу более подробно.

Пирог для холодной крыши

В утеплении крыши нет необходимости в тех случаях, когда хозяева дома не собираются использовать чердачное помещение как жилое. Пирог холодной крыши имеет относительно простую структуру и состоит из шести слоев:

Мягкая черепица, в отличие от металлопрофиля, требует наличия дополнительных подкладок , фиксирующих и укрепляющих положение покрытия.

Гидроизоляция нужна для предотвращения образования конденсата во внутреннем пространстве кровли . Она может размещаться не только под обрешеткой, но и перед ней.

Устройство мансардной крыши

Если предполагается использование чердачного помещения для постоянного или временного проживания (то есть обустройство его в мансардное помещение), то теплоизоляция крыши становится необходимым действием . Утеплительный слой увеличивает толщину кровельного пирога и усложняет его установку. Также утепление предполагает проведение пароизоляции, чтобы избежать негативного воздействия внутреннего конденсата помещения на его материалы.

Таким образом, кровельный пирог для мягкой черепицы включает в себя два дополнительных слоя . Завершенная конструкция выглядит так:

• Черепичное покрытие.
• Подкладочный ковер.
• Покрытие из ОСП.
• Обрешетка.
• Гидроизоляция.
• Стропила.

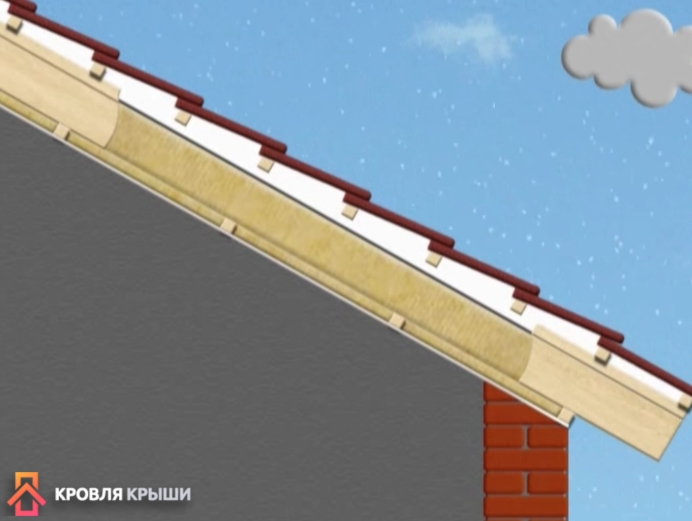

пирог мягкой кровли с утеплителем

Битум сам по себе обладает хорошими влагозащитными свойствами, поэтому укладка отдельного гидроизолирующего слоя здесь не является обязательной , в отличие от установки металлочерепичной крыши. Но при высоком угле ската и наличии утепления дополнительная гидроизоляция значительно повысит эксплуатационный потенциал крыши.

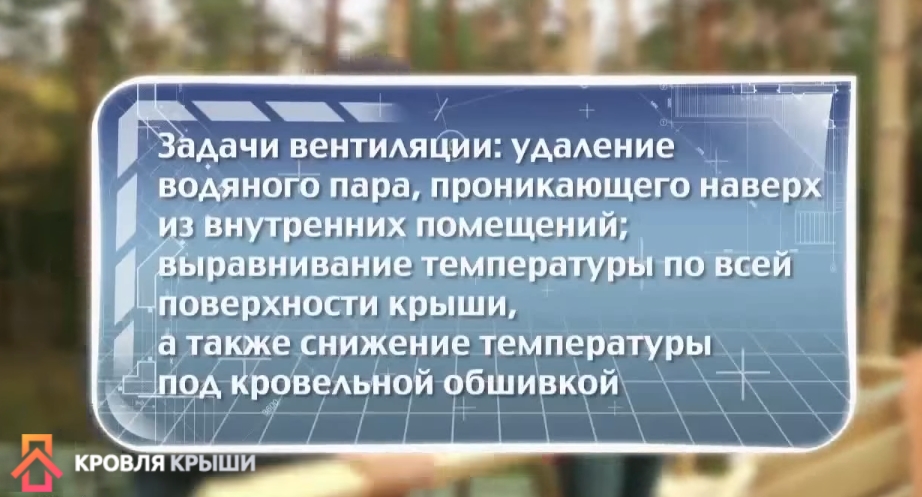

При укладке пирога важно оставлять небольшие зазоры между слоями для обеспечения естественной вентиляции.

Гидроизоляция и пароизоляция

Если угол ската кровли меньше 18 градусов , гидроизоляционный слой прокладывается только на самых уязвимых местах: конек, свесы, ендовы , области вокруг труб.

Если больше 18 градусов , то гидроизоляция прокладывается по всей площади кровли.

Влагозащитные материалы подразделяются на жидкие и твердые. Первые наносятся на плоские крыши или имеющие небольшой угол наклона (до 5 %). Если кровля имеет больший наклон, то используются материалы в твердых формах, таких как пленочная и рулонная.

Так как мягкая черепица преимущественно на наклонные крыши, то далее речь будет идти именно о твердой гидроизоляции.

Самым качественным из влагостойких материалов является гидроизоляционная мембрана . Ее поры имеют не стандартную цилиндрическую форму, а воронковидную с сужением на верхней грани. Такая форма позволяет свободно выходить конденсату из внутреннего пространства крыши, но не пропускает влагу внутрь.

1. Если не задуманы особые конструктивные решения, то гидроизоляция укладывается между стропилами и обрешеткой . На стропилах она фиксируется с помощью строительного степлера, а с обрешеткой ее следует скреплять саморезами.
2. Гидроизоляция мягкой кровли укладывается в направлении от карниза к коньку . Нахлест между двумя листами материала не должен быть больше 12 см
3. Листы скрепляются друг с другом с помощью клейкой ленты.
4. Пленка или рулон может провисать в пространстве между гранями стропил, но не более чем на 20 мм . Такие провисания будут улучшать возможности вентиляции кровли.

Пароизоляция тоже защищает внутренности кровельного пирога от влаги, но, в отличие от гидроизоляции, она предотвращает попадание влаги из внутренних помещений дома , а не из окружающей среды. Его основной функцией является защита утеплителя, поэтому в холодных крышах пароизоляция устанавливается редко.

ОБРАТИТЕ ВНИМАНИЕ!

При выборе пароизоляционного материала следует обращать особое внимание на его прочность , так как при эксплуатации крыши он будет подвергаться давлению утеплителя.

Самые популярные материалы пароизоляционных пленок – это полиэтилен, фольгированный алюминий.

гидроизоляция пирога крыши под мягкую кровлю

Пленка крепится к стропилам на оцинкованные гвозди или на скобы. Важно тщательно соединить все места стыков, иначе конденсат будет проникать во внутренности пирога. Как и при монтаже гидроизоляции, необходимо оставлять незначительное провисание пленки для улучшения внутренней вентиляции. Но если вместо пленки монтируется паробарьер, то провисания недопустимы, материал должен быть натянут.

Перед установкой всех изоляционных слоев стропила обрабатываются антисептической пропиткой.

Утепление гибкой черепицы

Несмотря на обеспечение защиты от влаги паро- и гидроизоляцией, материал для утеплителя тоже должен быть достаточно устойчивым к воздействию воды, чтобы он не подвергался порче при малейших протечках защитных слоев.

Также важны такие критерии, как:

Самыми популярными материалами для утепления являются минеральная вата, стекловата, пенополистерол, пеноизол, пенополиуретан. Эти материалы отличаются своей дешевизной и устойчивостью к негативным воздействиям. Но важно обеспечить их хорошую изоляцию от жилого пространства, так как мелкие частицы некоторых видов утеплителей (например, стекловаты) вредны для человека при своем постоянном попадании в его организм.

ОСТОРОЖНО!

Перед монтажом утеплителя следует предусмотреть создание зазоров как с гидроизоляцией, так и с пароизоляцией. Это нужно для обеспечения вентиляции и предотвращения повреждения материалов при трении друг об друга.

Утепление мягкой кровли производится в следующем порядке:

1. В нижние грани стропил по всем углам вбиваются гвозди на одинаковых расстояниях друг от друга.
2. Теплоизоляционный материал слегка сжимается и вставляется в пространство между стропил.
3. Между вбитыми гвоздями продеваются и закрепляются шнуры в положении крест-накрест, именно они делают крепление утеплителя надежным.

Вместо шнуров можно использовать реечную деревянную обрешетку, она крепится не диагональным перекрещиванием, а параллельно друг другу с шагом 40 сантиметров.

Утепление черепицы производится по аналогии с другими покрытиями

Теплоизоляция обычно укладывается в два слоя . Блоки утеплителей не должны выступать за нижнюю и верхнюю плоскости стропил, в обратном случае нужно подрезать материалы.

Таковы основные составляющие пирога кровли из мягкой черепицы. Основное его отличие заключается в том, что материал такой кровли обладает хорошей гидроизоляцией, и установка отдельного влагозащитного слоя не является обязательной, но все остальные необходимые элементы аналогичны пирогам других видов черепицы.

Полезное видео

Как выглядит кровельный пирог под гибкую черепицу в видео формате:

Вконтакте

С каждым годом производители битумных материалов выпускают все новые покрытия, но при этом кровельный пирог под мягкую кровлю остается неизменным. Исключением является его незначительные изменения, исходя из используемого финишного слоя. На сегодняшний день мягкие кровли обладают высокими параметрами гидроизоляции и эластичности, следовательно, работа с ними не составляет труда. В данной статье я распишу, из чего должен состоять пирог, дабы крыше не потребовался дорогостоящий ремонт в первый же год эксплуатации.

Показатели мягкой кровли

Устройство крыши из мягких продуктов осуществляется в несколько слоев. От их расположения зависит не только эффективность защитного слоя, но и срок эксплуатации всего здания. Например, без устройства пароизоляционного слоя плиты теплоизоляции быстро напитаются влагой, и вам придется их заменить и без устранения причины это повторится.

На сегодняшний день битумная черепица практически всецело занимает нишу мягких кровель. По сути, данную кровельную разновидность узнают именно по этому продукту. В качестве сырья для производства мягкой черепицы, чаще всего используется стеклоткань, пропитанная специальным битумным составом или каучуком. Защитным слоем, как правило, выступает минеральная посыпка.

Помимо черепицы в частном строительстве распространен материал под названием гонт. Его преимущества в следующем:

• Повышенная устойчивость по отношению к агрессивной внешней среде. Битумные материалы обладают максимально возможным сопротивлением влаги и выдерживают температуры от -50 до +100 градусов. Они никогда не покрываются мхом и не гниют, следовательно, не привлекательны и для других мелких грызунов
• Эксплуатационный период составляет порядка 25 лет, что довольно внушительно, если учесть стоимость этого материала. Данный показатель может быть и больше, если в процессе монтажных работ процессы протекали с максимальным качеством
• Мягкая поверхность является хорошей звукоизоляцией. Его шумопоглащающие свойства для некоторых застройщиков являются самыми приоритетными наряду со всеми положительными моментами
• Простота монтажных работ. Как уже было сказано выше, битумные продукты обладают высокой эластичностью. Это позволяет без проблем уложить материал даже на сложные стропильные системы. Благодаря свойствам покрытия работу по монтажу можно осуществлять самостоятельно. Для этого вам потребуется хорошая газовая горелка и специальное обмундирование для работы на высоте

Применение мягких кровель целесообразно лишь в том случае, если уклон вашей кровли находится в диапазоне 15-45 градусов. Укладывание кровельного ковра из отдельных элементов на более пологих плоскостях чревато протечками. Дело в том, что способ крепления не делает поверхность полностью герметичной. Если в вашем регионе высокие температурные показатели в жаркое время года, то лучше делать как можно меньший уклон, это связано с тем, что при сильном нагревании битумный продукт может стечь с крутого ската.

Введение новых технологий в производство позволило производителям создать новый вид мягкой черепицы. Она практически ничем не отличается от своих аналогов, но обладает самоклеящейся основой. Благодаря чему монтажные работы можно осуществлять за очень короткий период и вам не потребуется использовать много инструментов.

Для ознакомления с продуктом советую изучить его структуру, включающую в себя следующие слои:

• Снизу битумного продукта находится защитная пленка. Она выполняет защитные функции самоклеящегося слоя
• Состав клея позволяет качественно приклеить битумный материал, как к обрешетке, так и к другому идентичному элементу. В конечном итоге получается идеальная гидроизоляционная поверхность
• После этих слоев следует резинобитум. Именно благодаря нему мягкие материалы имеют высокую эластичность и прочностные показатели
• В центре находится армирующая основа или по-другому стекловолокно. Этот материал является основой черепицы и не позволяет ей рваться
• Поверх этого слоя укладываете еще один слой резины, а закрывает все это минеральная посыпка. Насыпная защита придает всему материалу устойчивость к механическим повреждениям и прямому воздействию солнечных лучей, придают продукту пожаробезопасность

Пирог кровли под мягкую черепицу

Пирог мягкой кровли имеет несколько сложное строение и для его качественного обустройства необходимо разбираться в функциональных задачах отдельных слоев. Все работы должны начинаться с подготовительных работ. На этом этапе тщательно изучается основание и в случае каких-либо серьезных отклонений от норм проводится косметический ремонт.

Пирог мягкой кровли с утеплителем обладает следующей структурой:

1. Пароизоляционный слой. Он укладывается снизу для того, чтобы не пропускать идущую снизу влагу. На вопрос, откуда она берется, есть простой ответ. В процессе жизнедеятельности людей выделяется некоторое количество влаги. Самым элементарным примером можно взять готовку пиши. Согретый воздух поднимается и конденсируется на более холодной стороне, так он попадает в чердачное пространство, а затем таким же способом может проникнуть в кровельный пирог. Стоит заметить, что нахождение даже небольшого количество влаги в плитах утеплителя снижают его показатели больше чем в два раза
2. Слой термоизоляции. На скатных кровлях можно использовать любой материал, но на плоских лучше обратить внимание на жесткие виды, например, плиты минеральной ваты
3. Гидроизоляционный слой. По сути, он ничем не отличается от пароизоляции и зачастую выполняется из одного материала, но при этом страдает качество. Основной задачей является защита теплоизоляционного слоя от влаги, поступающей в виде атмосферных осадков и конденсата
4. Обрешетка. Эта система пиломатериалов позволяет максимально ровно распределить нагрузку от вышележащих слоев. Как правило, мягкие кровли укладываются на сплошную обрешетку, выполняемую из ОСП плит, влагостойкой фанеры или нарезных досок
5. Подкладочный слой создает мягкое основание и не позволяет чувствительному слою битумной черепицы получать механические повреждения. Он имеет плотную структуру и служит в качестве дополнительной гидроизоляции и защиты от сильных порывов ветра
6. Финишным слоем является само кровельное покрытие. Оно придает конструкции законченный вид и служит защитой от агрессивной внешней среды

Производители кровельных материалов нередко дают рекомендации по укладке их продукции. Если вы хотите добиться максимальных показателей – прислушайтесь. Неверное сочетание продуктов неизбежно приведет к проблемам, которые выявятся уже в первый год эксплуатации, например, протечки и начало загнивания деревянных элементов.

Требования, предъявляемые к обрешетке

Металлические кровли обладают более жесткой поверхностью, следовательно, вся конструкция так же будет отличаться высокой прочностью. Что касается мягких крыш, то с этим у них проблемы. Для обеспечения хороших прочностных показателей необходимо провести ряд специальных мер.

Чуть выше в статье уже говорилось про обрешетку, точнее из каких материалов она должна состоять. Теперь, вам необходимо узнать, как же ее соорудить. Этот процесс протекает всего в три действия.

1. После укладки пароизоляционного слоя на стропильные ноги должна укладываться контробрешетка. Ее размещение должно быть строго параллельно стропилам. Как правило, данные элементы производятся из бруса хвойной породы. Его толщина должна составлять 3-4 сантиметра. В качестве крепежных элементов используются длинные гвозди
2. Контробрешетка закрывается вспомогательными досками. Они должны иметь в сечении минимум 150х20 миллиметров и крепиться перпендикулярно стропильным ногам
3. Поверх всего этого устраивается сама обрешетка. Если у вас свободный доступ к пиломатериалам, то можете возводить ее из досок, но лучше всего использовать ОСП плиты или влагостойкую фанеру. Размеры досок должны подбираться таким образом, чтобы плоскость получилась максимально ровная, иначе укладываемый сверху материал может сильно деформироваться, что приведет к протечкам

ВАЖНО: При укладке ОСП плит или влагостойкой фанеры не забудьте о вентиляционных зазорах. Расстояния в 3-5 миллиметра вполне хватит, чтобы воздух вентилировался.

Помните, что укладка подкладочного ковра обязательна. Если вы пропустите этот слой, то шероховатая поверхность пиломатериалов с легкостью повредит ваше мягкое покрытие.

Требования, предъявляемые к гидроизоляции

Кровельный пирог для мягкой кровли в обязательном порядке должен включать в себя качественную гидроизоляцию. Как правило, она является рулонным материалом и укладывается полосами. Стоит отметить, что при монтажных работах нельзя допускать ее натяжки, она должна находиться в небольшом провисании. Для хорошей защиты нахлест материала должен составлять порядка 15 сантиметров.

На сегодняшний день в строительстве можно встретить лишь два материала, который можно использовать в этом плане.

1. Гидроизоляционная пленка . Самый простой и дешевый изоляционный материал. В качестве сырья используется полиэтилен, в связи с этим, прочностные характеристики материала очень низкие, а после длительного воздействия ультрафиолета он становится еще хрупким
2. Мембраны . Этот продукт является своеобразным аналогом пленки. Дело в том, что при ее производстве используются более совершенные полимеры. Структура мембран существенно отличается от дешевого аналога. Дело в том, что ее строение имеет поры схожие с воронками. Именно благодаря ним материал может пропускать влагу лишь в одном направлении. Это действительно хороший материал, если вы заботитесь о теплоизоляционном слое. Влага, попавшая в кровельный пирог, каким-либо способом может покинуть его и не вернется назад. Также существуют разновидности, которые не позволяют конденсату скапливаться на поверхности мембран

Если учесть опыт некоторых застройщиков, то при устройстве мягких кровель можно посоветовать использовать паропроницаемые продукты. Заметьте, что они пропускают лишь пар, а не воду. Их использование исключит возможность появления конденсата в кровельном пироге из воздуха. Дело в том, что битумные материалы при сильном нагревании способствуют появлению влаги из воздуха, что пагубно сказывается на всех составляющих крыши.

Требования, предъявляемые к кровельному пирогу

Пирог крыши под мягкую черепицу может несколько отличаться от стандартного набора слоев. Некоторые из них убираются из состава из-за своей нецелесообразности. На это могут влиять следующие факторы:

• Функциональное назначение здания. Оно может быть производственным, жилым или хозяйственным
• Частота использования. В зданиях, эксплуатируемых лишь в теплые времена года нецелесообразно устраивать отопительные системы, следовательно, теплоизоляционные плиты можно убрать
• В случае наличия в доме жилой мансарды крайне необходимо использовать термоизоляцию
• Погодные условия вашего региона

Производя устройство битумных кровель, следует максимально работать головой и учитывать совместимость продуктов, входящих в пирог. Ни в коем случае не игнорируйте советы производителей, зачастую они играют важную роль в монтаже.

Если вы сомневаетесь в материалах, то спросите о них у продавца или знакомых, а на крайний случай можно обратиться к специалистам.

Пирог крыши под мягкую кровлю является дорогостоящей частью возведения всего здания, но экономить на этих слоях лучше не стоит. Если вы уложите поверхность некачественными материалами, то в скором времени вам понадобится ремонт, на который вы затратите куда большую сумму.

Кровельный пирог представляет собой послойную конструкцию из укрывного настила и сопутствующих ему изоляционных материалов, каждый из которых имеет своё назначение. Виды материалов в составе кровельного пирога, их расположение и количество прослоек зависят от финишного покрытия и конфигурации крыши - плоская или скатная, холодная или утеплённая.

Назначение и состав кровельного пирога

Кровельный пирог - наполнитель стропильного каркаса. Его основное предназначение - защищать дом от атмосферных осадков и обеспечивать комфортный микроклимат в жилых помещениях. Это достигается благодаря многослойности кровельного пирога и наличию формирующих элементов, от правильной укладки которых, а именно от очерёдности расположения материалов и соблюдения технологии крепления, зависит функциональность крыши.

Каждый слой кровельного пирога имеет своё назначение, связан с остальными и должен быть смонтирован в строго определённой последовательности

Поскольку в процессе строительства всё взаимосвязано между собой - точность, надёжность, комбинирование стройматериалов и т. д., то следует запомнить важное правило - вес кровельного пирога не должен превышать несущую способность стропильной системы.

Отсюда первоначальная задача - ещё на этапе проектирования правильно собрать и рассчитать в соответствии с нормативам 2.01.07–85 все нагрузки на ограждающую конструкцию, необходимую толщину утеплителя и, соразмерно этому, прочность стропильного остова крыши.

Чем больше вес кровельного материала, тем прочней должна быть несущая конструкция, которая создаёт дополнительную нагрузку на само здание и на фундамент

По большому счёту структура кровельного пирога одинакова для всех кровель. Обычно в неё входят следующие прослойки (изнутри наружу):

В зависимости от типа кровельного покрытия в состав пирога могут добавляться отдельные элементы, например, подкладочный ковёр под гибкую черепицу. Или же соответственно типу крыши и её назначению может меняться расположение слоёв. В частности, при устройстве инверсионной кровли гидроизоляция размещается под утеплителем.

В инверсионной кровле утеплительный и гидроизолирующий слои меняются местами

Таким образом, под каждую крышу имеется определённая технология укладки кровельного пирога и лишь строгое её соблюдение обеспечивает долговечность всей конструкции. Но одного следования очерёдности расположения слоёв мало. Нужно, чтобы все материалы были качественными, проверенными и соответствовали стандартам. И если почти со всеми составляющими пирога всё более или менее понятно, то с пароизоляцией часто возникают проблемы, особенно у начинающих застройщиков, которые либо укладывают непригодный для этой цели материал, либо вовсе отказываются от него, наслушавшись «мудрых» советов людей, не имеющих практического опыта строительства, но считающих себя специалистами.

Никакой многофункциональной «парогидроизоляции» не существует, чтобы не рассказывали недобросовестные продавцы. Паропроницаемая гидроизоляция и паронепроницаемые мембраны или плёнки - разные материалы, неправильное использование которых обернётся крайне плачевными последствиями.

Отсутствие пароизоляции губительно действует на тепловую защиту кровли, в результате чего утеплитель портится и через некоторое время в доме становится сыро и холодно

Что же касается соблюдения методов укладки и крепления компонентов кровельного пирога, то здесь можно сказать лишь одно - весь процесс изложен в инструкциях производителей для каждого материала. Нужно лишь следовать этим указаниям и не нарушать их.

Видео: укладка изоляционных слоёв кровельного пирога

На сегодняшний день благодаря современным технологиям существует много способов обустройства качественной крыши. Рассмотрим самые популярные.

Кровля считается холодной, если подкровельное пространство не утепляется и чаще всего не используется. В некоторых случаях чердачное помещение оставляют холодным сознательно - обустройство винного погребка, места для хранения продуктов, тренажёрного зала, мастерской или спальни, которая будет весьма востребована в знойные дни.

На чердаке под холодной крышей можно создать полноценное помещение, если найти к нему функциональный подход

Помимо чердачных кровель бывают также холодные бесчердачные конструкции, венчающие беседки, террасы, центральный вход в здание, оранжереи и прочее.

Бесчердачная крыша бывает холодной и тёплой в зависимости от предназначения здания

Устройство и состав пирога для холодной кровли зависит от её уклона. Для скатных крыш кровельный пирог обустраивается в двух зонах: по скатам и по нижнему перекрытию.

Если смотреть изнутри, то на скатах последовательность слоёв будет следующей:

• гидроизоляционный материал, закреплённый на стропилах;
• контррейки, фиксирующие гидроизоляцию и обеспечивающие вентиляционный зазор;
• обрешётка;
• кровельное покрытие.

На плитах перекрытия (от внутренних помещений к подкровельному):

Для пологих чердачных крыш схема расположения слоёв остаётся такой же, только деление проходит между нижним и верхним перекрытием. Здесь существует одна особенность - гидроизоляция в состав кровельного пирога не входит и по верхнему основанию не прокладывается, кроме конструкций, где базой под кровельный настил служат деревянные балки, опирающиеся на стены и прогоны.

Плоская холодная кровля устраивается только с пароизоляцией, за исключением случаев, когда надчердачная крыша поддерживается деревянными балками

Исключение гидрозащиты из состава кровельного пирога для таких конфигураций полностью обосновано. Мягкая кровля, которая чаще всего используется на плоских крышах, сама является превосходным герметиком. К тому же укладывается кровельный материал на прочную основу из профлистов либо бетонных плит, по которым устраивается разуклонка из керамзита или перлита и выравнивающая цементная стяжка, чего вполне достаточно, чтобы предупредить любые протечки.

Разуклонка из керамзита - доступный и недорогой способ по отведению дождевой воды с плоской кровли

Холодные чердачные кровли - самые правильные конструкции. В них обеспечена хорошая естественная циркуляция воздуха, которая по мере надобности усиливается кровельными аэраторами. Недаром такие крыши издавна строились на Руси. Весь кровельный пирог в них состоял из слеги (современная обрешётка), набитой по быкам (стропилам), а также уложенного поверх чернового и красного тёса. Прослужить холодные крыши могут сотни лет, сохранив пригодной всю кровельную конструкцию.

В стародавние времена избы накрывали двускатными крышами «на самцах» безгвоздевым способом и укрывали любым подручным материалом

Видео: пирог холодной чердачной крыши

Пирог под мягкую черепицу Shinglas

Холодная кровля с деревянной стропильной системой и качественным мягким покрытием «Шинглас» нередко обустраивается в частных домах и административных зданиях. Такая конструкция отличается простотой монтажа, обслуживания и эксплуатации. В состав кровельного пирога входят:

Как видим, конструкция эта весьма простая. Даже один человек справится с её устройством, сэкономив при этом на оплате услуг подрядчиков.

Видео: укладка мягкой черепицы «Шинглас»

В отличие от холодных крыш все составляющие кровельного пирога для утеплённых конструкций объединены в целостную систему с непременным устройством вентиляционных зазоров и строго обусловленным чередованием материалов. Расположение слоёв пирога скатной тёплой крыши выглядит следующим образом:

При обустройстве тёплой кровли нужно качественно герметизировать стыки всех кровельных материалов в труднодоступных и оттого проблемных местах - ендовах, дымоходных и вентиляционных проходах, мансардных окнах, примыканиях к стенам. Плохая герметичность или её отсутствие чревато течью крыши с образованием грибка и плесени, намоканием утеплителя, гниением стропильной системы, потерями тепла через кровлю и соответственно огромными счетами за энергоресурсы.

Виды кровельного пирога относительно конструкции крыши

Рассмотрим особенности пирога на примере скатной и плоской крыши.

Пирог скатной кровли

Существуют простые скатные и ломаные мансардные конструкции с жилым подкровельным помещением. Простые скатные крыши имеют структуру кровельного пирога, рассмотренную выше.

Видео: правильный кровельный пирог скатной крыши

Особенности устройства тёплых ломаных кровель

Особый интерес представляют ломаные тёплые кровли, хотя глобальных изменений в составе кровельного пирога и типовом наслоении материалов у них нет. Разница состоит лишь в расположении утеплителя и его вечной спутницы - пароизоляции, которые прокладываются по скатам до места излома, а далее, как в холодной конструкции, горизонтально по опорным балкам, соединяющим противоположные стропила.

Особенность кровельного пирога тёплой ломаной конструкции заключается в прокладке утеплителя и пароизоляции, которые после излома располагаются горизонтально по опорным балкам

Благодаря такой укладке между ригелями и коньком формируется холодный треугольник, обеспечивающий хорошую вентиляцию мансарды, что является необходимым условием обустройства тёплой крыши с жилым подкровельным пространством.

Способ укладки утеплителя и гидроизоляции ломаной крыши создаёт холодный треугольник в верхней части конструкции, который обеспечивает хорошую вентиляцию мансарды

Кровельный пирог ломаной крыши в направлении сверху вниз имеет следующую структуру:

В последнее время стало модным оставлять деревянные стропила в мансарде открытыми, в силу чего в любых скатных конструкциях меняется расположение некоторых слоёв кровельного пирога. Очерёдность остаётся неизменной, но все материалы начиная с обшивки укладываются по верхнему краю стропил, что нужно учитывать при расчёте нагрузок на стропильную систему.

Если стропила остаются открытыми, то все слои кровельного пирога, включая обшивку, прокладываются по верхней грани стропильных ног

Видео: кровельный пирог мансардной крыши

Пирог под фальцевую кровлю

Фальцевая кровля представляет собой металлическую конструкцию, у которой панели (картины) соединены между собой путём загиба (поперечный и продольный фальц). Образующиеся при этом канавки (желобки) служат водоотводом. Такая стыковка листов алюминия, стали, меди и титан-цинка смотрится на крыше дома чарующе, а также создаёт водонепроницаемый настил, надёжно защищающий кровельный пирог и стропильную систему.

Скрытая под фальцем система крепления гарантирует отсутствие протечек кровли и не нуждается в сквозных отверстиях

Состав кровельного пирога под фальцевое покрытие:

Особенности пирога под фальц заключаются в том, что в состав пирога добавлен повышающий брус, обычно сечением 50Х50 мм, проложенный по верхней грани стропил и обеспечивающий дополнительный вентзазор между утеплителем и гидроизоляцией, который необходим для отведения конденсата с металлической кровли. В обрешётке, которую для пологих крыш и конструкций с малым уклоном набивают сплошным настилом, используя древесину, древесно-стружечные плиты или влагостойкую фанеру.

Фальцевую кровлю устраивают по разреженной обрешётке с небольшим шагом или по сплошному основанию

Поскольку фальцевая кровля, как и любая металлическая, относится к разряду шумных, то при укладке кровельного пирога нужно:

Видео: монтаж фальцевой кровли

Пирог плоской кровли

Строительство плоской крыши становится всё более популярным из-за экономии финансовых, материальных и трудовых ресурсов на её возведение. К тому же такая конфигурация весьма эффективна в регионах с частыми и сильными ветрами - плоскую крышу не снесёт даже ураганный ветер.

Ключевым преимуществом плоской крыши является способность существенно увеличивать доступную для использования площадь

Структура пирога плоской крыши зависит от её основы и способа использования.

Неэксплуатируемая плоская крыша

По основанию из профлистов слои кровельного пирога располагаются в следующем порядке:

• стальное оцинкованное основание (профлисты);
• пароизоляционный материал;
• утеплитель;
• финишное покрытие.

По основанию из железобетонных плит пирог кровли состоит из:

Эксплуатируемая плоская крыша

По эксплуатируемой крыше можно свободно передвигаться и использовать её по своему усмотрению. На такой конструкции устраивают зоны отдыха, зимние сады, детские площадки, бассейны и даже парковку для автомобилей. Естественно, что эксплуатируемая кровля нуждается в прочном основании, способном выдержать значительные нагрузки, и в правильной укладке всех изоляционных материалов.

Стандартная технология размещения слоёв кровельного пирога:

Особенностью такого наслоения является то, что гидроизоляция хорошо спрятана и не будет разрушаться, а расположенный между ней и геотекстилем утеплитель надёжно защищён от промокания.

Пирог под зелёную кровлю

В современных городах благодаря интенсивной застройке стало катастрофически не хватать зелёных насаждений. Частные домовладельцы компенсируют этот недостаток обустройством на крышах зелёных зон - аккуратных газонов и грядок, ярких клумб и целых сквериков.

Бесспорными достоинствами зелёной крыши являются экологичность, долговечность, прочность и необычайная привлекательность

Создание зелёной кровли должно учитываться ещё на стадии проектирования дома.

Состав кровельного пирога под «живую» крышу стандартный, с той лишь разницей, что в этой конструкции прокладывается 2–3 слоя геотекстиля, который не допускает проникновения сорняков в основание, сохраняя его от разрушения. Слои укладываются в следующем порядке:

Зелёная крыша - оазис здоровья и душевного подъёма. Но для её обустройства нужно строго соблюдать технологию монтажа и использовать добротные материалы, иначе ремонт обойдётся слишком дорого.

Несмотря на все преимущества шифера, для обустройства отдельно стоящих плоских конструкций он используется редко. Исключением является прозрачный шифер, кровельный пирог под который состоит только из обрешётки и укрывного материала.

Прозрачный шифер представляет собой прочное герметичное покрытие, способное надёжно защитить помещение под ним от негативных атмосферных явлений

Волнистый шифер в силу его относительно небольшой стоимости чаще используют:

Для последнего случая кровельный пирог имеет следующий состав:

Кровельный пирог под мягкую кровлю

На сегодняшний день среди застройщиков очень востребована мягкая кровля, что обусловлено её абсолютной герметичностью и огромным разнообразием материалов, которые сделают крышу любой конфигурации долговечной, надёжной и привлекательной.

Мягкая кровля подходит ко всем типам частных домов и крышам любой сложности

По фактуре, форме, окрасу и составу верхнего слоя различают 3 вида мягкой кровли:

Нельзя сказать, что какой-то материал лучше или хуже других. Они просто разные. Каждый вид имеет свои сильные и слабые стороны, оттого выбирать следует исходя из личных предпочтений и здравого смысла.

К примеру, штучная черепица идеальна для хорошо обозреваемых скатных кровель. Рулонные материалы универсальны. Их новое поколение с особой технологией укладки на скатных крышах напоминает фальцевую конструкцию. Тем не менее они хороши и для плоских кровель. А наливные - конечно же, прерогатива покатых крыш. К тому же мягкая кровля - удачно сбалансированное сочетание цены и качества, благодаря чему она и пользуется повышенным спросом.

Благодаря различным минеральным посыпкам, а также новейшим технологиям укладки современная рулонная кровля выглядит чрезвычайно интересно и привлекательно

Специфика устройства кровельного пирога под мягкую кровлю

Кровельный пирог под мягкие покрытия сложнее, нежели под жёсткие конструкции. Он формируется под каждый вид мягкого настила с учётом всех показателей, влияющих на эксплуатационные свойства крыши.

Некоторые виды кровельного пирога для мягких финишных материалов имеют деревянные компоненты, поэтому его нельзя устраивать вплотную к дымоотводным каналам.

Нормы отступа регламентируются нормативами 41.01.2003, в которых рекомендуется оборудовать вокруг труб фартук из оцинковки или ламинированного металла, а пустое пространство заполнить негорючим минераловатным материалом.

При неправильно обработанном примыкании мягкой кровли к дымоходу в лучшем случае начинаются протечки, а в худшем погрешности монтажа могут привести к возгоранию

К тому же листы стружечных плит или фанеры при обустройстве сплошного настила монтируют с разбежкой швов шахматкой, оставляя между ними зазор 3 мм для компенсации линейного расширения в тёплое время. А при набивке деревянной обрешётки доски надо располагать выпуклостью годичных колец вверх - если по какой-то причине доску поведёт, то она будет прогибаться, заполняя пустое пространство, а не давить на кровлю.

Обрешётка под мягкую кровлю получается надёжной и прочной, что обусловлено созданием сплошного двухслойного древесного настила

Типичный кровельный пирог содержит следующие слои:

Видео: примыкание мембраны к трубе

Монтаж кровельного пирога под мягкую кровлю

Рассмотрим укладку кровельного пирога под мягкое покрытие на примере холодной и утеплённой мягкой кровли.

Монтаж холодной конструкции

Поскольку кровельный пирог холодной кровли отличается простотой, то и монтируется он легко и быстро.

На скатных холодных кровлях допустимо укладывать подкладочный ковёр лишь в проблемных местах. На плоских же конструкциях подкладочный ковёр расстилается по всей площади.

Монтаж утеплённой мягкой кровли

Пирог тёплой мягкой кровли устроен посложнее за счёт добавления тепло- и пароизоляции, однако трудности в монтаже он тоже не представляет, поскольку расположение слоёв остаётся неизменным.

Схема укладки тёплого кровельного пирога будет следующей.

Видео: тонкости и нюансы прокладки подкладочного ковра

Молниеприёмная сетка в пироге кровли

Нередко по старинке молниеприёмную сетку на плоских конструкциях монтируют в пироге кровли под утеплителем. Скажем сразу - толку от такой молниезащиты ноль:

• расположение молниеприёмника вблизи арматуры железобетонных плит или несущего металлопрофиля бессмысленно, поскольку вполне вероятно перекрытие тока молнии на металлические элементы;
• укрывной материал и кровельное оборудование в таком случае остаются незащищёнными и могут пострадать от удара молнии.

Правильно обустроенная молниезащита - сетка из полупроводников, соединённая с молниеприёмниками, возвышающимися над кровельным покрытием. Такое устройство обеспечивает много путей растекания заряда молнии, чем понижает вероятность пробоя тока молнии на электроустановки и электропроводящие заземлённые части здания.

На плоских крышах держатели просто утяжеляются без дополнительной фиксации саморезами к основанию, а на скатных кровлях требуется надёжный крепёж

Многие советуют изготавливать молниезащиту самостоятельно. Дело, конечно же, хозяйское, однако с заводской комплектацией самодельная сборка по долговечности, надёжности и технологичности, естественно, не сравнится. Тем более что новые разработки в области молниезащиты позволяют уже сегодня оборудовать молниезащитные сетки, значительно возвышающиеся над покрытием. Это защитит дорогостоящее оборудование, обеспечивающее всю жизнедеятельность дома.

В заключение один совет - не экономьте на устройстве кровельного пирога. Любое нарушение технологии приведёт к непредсказуемым последствиям, меньшее из которых - потери тепла и увеличение энергозатрат, в результате чего вы будете отапливать улицу. Лишь качественные материалы, строгая очерёдность, соблюдение инструкций и нормативов - залог долголетия крыши без дополнительных расходов на её обслуживание и ремонт.

Кровельный пирог – это конструкция из слоёв разных строительных материалов, включающих в себя утеплитель, пароизоляцию и гидроизоляцию. Также могут быть добавлены и другие изоляционные материалы или элементы конструкции. Их выбор зависит не только от вида крыши, но также от условий среды и кровельного покрытия. На этапе строительства стоит уделять значительное внимание этой составной части здания, так как от неё напрямую зависит срок службы постройки и комфорт жильцов.

Источник 9dach.ru

Функции и составные части кровельного пирога

В промежутках между элементами стропильного каркаса располагается пирог кровли, функции которого заключаются в защите дома от дождя, снега и других осадков. Также слой утеплителя способствует тому, чтобы внутри дома установилась и поддерживалась благоприятная температура. Но практичность и качество выполнения задач, возложенных на кровельный пирог, зависит от многих факторов. Сюда относится правильное расположение слоёв изоляционных материалов, а ещё выбор качественных и долговечных составляющих.

Также очень важная особенность заключается в том, что вес всех слоёв и кровельного покрытия не должен превышать несущую способность конструкции из стропил. Поэтому ещё на этапе выбора стоит правильно рассчитать, какое количество материалов потребуется для строительства.

Конструкция из слоёв разных строительных материалов, включающих в себя утеплитель, пароизоляцию и гидроизоляцию Источник stylekrov.ru

В общем виде все составные части кровельного пирога одинаковы для разных видов крыш. Для того, чтобы кровля функционировала правильно и защищала ваш дом в течение долгих лет, она должна включать в себя:

Слой подшивки с внутренней стороны ,

Слой пароизоляции ,

Утеплитель , который должен располагаться в промежутках между стропил ,

Гидроизоляционный материал на верхней кромке лаг ,

Контробрешётка и обрешётка ,

Кровельное покрытие .

Источник fokus-online.be

Утеплитель нужен для того, чтобы снизить показатели по теплоотдаче помещения. Если его не использовать, то в доме будет летом очень жарко, а зимой очень холодно.

Слой гидроизоляции защитит крышу от проникновения влаги и повысит срок её службы. В случаях, когда для кровельных работ не используется эта составная часть, на балках и других элементах конструкции быстро появляется гниль и плесень.

Пароизоляция нужна для того, чтобы защитить весь кровельный пирог от губительного воздействия водяного пара. Источниками испарения могут быть любые каменные или бетонные конструкции, поэтому использовать этот слой нужно обязательно.

Обрешётка и контрробрешётка даст жёсткую опору для фиксации кровельного покрытия. Делаются эти составляющие из бруса, набиваемого поверху слоя гидроизоляции.

Тип кровли оказывает значительное влияние на состав её пирога. В зависимости от каких-либо особенностей крыши, могут быть добавлены дополнительные элементы. Например, кровельный пирог под мягкую кровлю применяется в комплексе с подкладочным ковром. Но в зависимости от типа и назначения крыши может быть изменено и расположение слоёв. Скажем, если вы выбрали инверсионную крышу, то утеплитель должен быть выше гидроизоляции.

В зависимости от особенностей крыши, могут быть добавлены дополнительные элементы Источник admkashatau.ru

Пирог под холодную кровлю

Холодная кровля предусматривает отсутствие теплоизоляции. Как правило, подкровельное пространство в этом случае никак не эксплуатируется. Такой тип крыши нашёл применение при строительстве зданий с винными погребами или местами для хранения продуктов. Также по такому принципу обычно создаются тренажёрные залы и мастерские. Плюсом данного вида кровли является хорошая циркуляция воздуха. Вследствие этого вентиляция помещения обеспечивается правильно.

Бывают и бесчердачные виды холодной кровли. Чаще всего такая крыша защищает беседки или оранжереи, а также, например, навесы. Но состав кровельного пирога для таких конструкций различен. Кровля, имеющая скаты, предполагает наличие изоляционных материалов и по скатам, и по нижнему перекрытию. Снизу-вверх конструкция должна иметь следующую последовательность слоёв:

Гидроизоляция , зафиксированная на нижней части стропил .

Контррейки , которые фиксируют изоляционный материал и обеспечивают процесс вентиляции .

Обрешётка , закреплённая на верхней части стропил.

Кровельное покрытие .

Источник builderclub.com

Перекрытия же в свою очередь требуют наличие пароизоляции, утеплителя и обивки потолка. Если крыша с пологим профилем имеет чердак, то при её строительстве можно не использовать гидроизоляцию. Это связанно с тем, что в качестве покрытия таких крыш зачастую используется мягкая кровля, а он сама по себе может выполнять функции герметика. Исключением являются случаи, когда балки для крепления кровельного покрытия опираются непосредственно на сами стены.

На нашем сайте Вы можете ознакомиться с самыми от производителей, представленных на выставке домов «Малоэтажная страна». Наличие фильтров и калькулятора онлайн позволяют производить предварительный расчет полной стоимости дома.

Пирог для мягкой холодной крыши

В России данный вид кровли хорошо зарекомендовал себя и используется как при строительстве частных домов, так и государственных учреждений. Достоинством такой крыши является простота монтажа и обслуживания, а также сравнительно невысокая стоимость. Итак, пирог кровли под мягкую черепицу в этом случае включает в себя верхний слой из разреженной деревянной обрешётки. Чаще всего её выполняют из бруса 40*40. Затем набивают сплошной слой из водостойкой фанеры или OSB.

Это обеспечит опору для мягкого покрытия. После него идёт подкладочный ковёр и остаётся лишь зафиксировать кровельное покрытие. Таким образом, конструкция этой крыши предельно проста, а возводится она в короткие сроки и без лишних финансовых затрат.

Простая конструкция пирога под мягкую холодную крышу Источник okrovlenadom.ru

Самые популярные производители и строительные компании собраны на выставке и представлены на нашем сайте. Здесь Вы можете найти контакты, выбрать и заказать любую услугу, среди которых . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Пирог для утеплённой кровли

В данном случае расположение слоёв и наличие вентиляционных отверстий должно соответствовать строгим требованиям. Это связано с тем, что утеплённая кровля имеет довольно сложную структуру. Она более подвержена различным видам коррозии и разложения. Для того, чтобы предотвратить данные процессы, порядок укладки слоёв должен выглядеть так:

Слой облицовки на внутренней стороне чердака;

Контррейки , фиксирующие пароизоляцию ;

Пароизоляция , которая располагается на внутренней части поверхности стропил ;

Утеплитель , находящийся между стропилами;

Гидроизоляция , набитая на внешнюю поверхность стропильных ног;

Контробрешётка и обрешётка ;

Кровельное покрытие .

Во избежание течи теплой кровли, места стыков рекомендуется тщательно герметизировать Источник euroace.org

В процессе обустройства данного вида кровли стоит уделить большое внимание герметизации всех стыков. Особенно часто течи возникают в районе ендов, мансардных окон или вентиляционных проходов. Иначе пирог крыши подвергнется грибкам и гниению. Намокший же утеплитель не будет справляться со своими задачами, поэтому кровля перестанет создавать комфорт в помещении.

Как выглядит пирог неэксплуатируемой кровли

Такой тип требует в общем виде наличия перекрытия на внутренней поверхности крыши, выше должен быть слой из керамзита, выполняющего функции по разуклонке. После этого идёт выравнивающая цементно-песчаная стяжка. Далее обязательно наличие слоя пароизоляции, выше которой, непосредственно под финишным покрытием располагается утеплитель.

Источник ticeb.nimetucaso.ru.net

Однако, если основанием для пирога является поверхность профлистов, то его состав несколько меняется. После основания из оцинкованного железа идёт слой пароизоляции. Следующая составная часть – утеплитель. Последний слой такого пирога составляет кровельное покрытие. Нужно добавить, что почти также выглядит пирог мягкой кровли с утеплителем. Отличие заключается в том, что для битумной черепицы требуется основание в виде фанеры и подложка.

Пирог для эксплуатируемой кровли

Данный тип кровли предназначен для полноценных нагрузок. Предполагается, что по нему будут ходить и располагать на нём какие-либо предметы. Поэтому кровельный пирог эксплуатируемой крыши должен выдерживать большие нагрузки, а ещё обладать хорошим слоем гидроизоляции. Для того, чтобы держать на себе всю нагрузку, несущая конструкция обязана отличаться значительной прочностью. Также при обустройстве пирога эксплуатируемой кровли стоит учесть, что ремонт его в будущем будет довольно затруднителен. Вот, в каком порядке должны размещаться слои кровельного пирога:

Основание кровли (может быть из бетона или железо-бетона);

Укрепляющая бетонная стяжка ;

Слой гидроизоляции ;

Дренажный слой (здесь используются сыпучие материалы, впитывающие влагу);

Теплоизоляция ;

Слой геотекселя ;

Песчаный или гравийный наполнитель;

Финишное покрытие.

Источник decorexpro.com

Как можно заметить, конструкция пирога эксплуатируемой кровли довольно сложная. Здесь нет ничего удивительного, ведь такая крыша должна выдерживать большие нагрузки и обладать достаточной надёжностью.

Видео описание

В видеоматериале показан поэтапный монтаж кровли: необходимые элементы, установка пароизоляции, утепления, монтаж, гидро-ветрозащитной мембраны и финишного покрытия:

Заключение

Кровельный пирог – это очень важная часть любой постройки. При его создании стоит уделять максимум внимания тому, чтобы всё было надёжно закреплено и герметично зашито. Правильная укладка пирога кровли является залогом долгой службы вашего дома или хозяйственной постройки. Эта статья с большим количеством информации о различных типах кровельных пирогов и о их составных частях. Надеемся, такие сведения окажутся полезны во время закупок строительных материалов и найма специалистов для проведения кровельных работ.

Warning : Use of undefined constant WPLANG - assumed "WPLANG" (this will throw an Error in a future version of PHP) in /var/www/krysha-expert..php on line 2580

Warning : count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert..php on line 1802

Благодаря разработке новых видов модифицированных битумов и синтетических нетканых оснований мягкие кровли приобрели отличные эксплуатационные показатели, что существенно расширило сферы использования кровельных материалов. Если ранее мягкие кровли считались только самым дешевым видом покрытия крыш, то сегодня это не только дешевый, но и очень качественный, долговечный и красивый материал.

Мягкие покрытия монтируются на различных зданиях и сооружениях, могут быть рулонными или гонтами. Для жилых домов чаще всего используется . В зависимости от того, будет ли чердачное помещение жилым (мансарда) или нежилым, выбирается конкретный вид кровельного пирога. Каждый вид имеет свои особенности, технологию монтажа и конструкционные особенности.

Таблица. Виды кровельного пирога.

Вид кровельного пирога	Краткое описание и технические характеристики
	Самый простой и дешевый пирог, применяется во время обустройства холодных крыш. Обеспечивает надежную гидроизоляцию здания, но не сохраняет тепло.
	Используется во время строительства мансардных помещений, требует строгого соблюдения рекомендованных производителями технологий. Теплый пирог состоит из нескольких слоев, каждый из которых выполняет свои задачи. По стоимости в несколько раз превосходит цену холодного пирога.

В статье будут даны пошаговые инструкции по изготовлению обеих видов пирогов для мягкой кровли.

Цены на различные виды и производителей битумных черепиц

Теплый кровельный пирог

Довольно сложная конструкция, во время строительства надо в точности выполнять строительные нормы/правила и рекомендации производителей мягких кровельных материалов. Теплая кровля позволяет превратить холодное чердачное помещение в теплую мансарду, увеличивает общую жилую площадь при минимальных затратах.

Но нарушение технологии становятся причиной значительного понижения теплозащитных характеристик теплой крыши, показатели микроклимата в помещениях ухудшаются, появляются риски появления протечек со всеми крайне негативными последствиями. Для того чтобы теплый кровельный пирог обеспечивал требуемые показатели эффективности, следует учитывать все факторы, влияющие на покрытие.

1. Атмосферные осадки . Кровля не должна иметь протечек, технология монтажа зависит от угла наклона скатов. Еще один важный момент – нужно принимать меры для недопущения задувания снега в подкровельное пространство.
2. Динамические нагрузки . На крышу воздействуют постоянные (вес кровельных материалов) и временные (масса монтажников, снеговые и ветровые усилия) нагрузки. Во время расчета стропильной системы и подбора материалов покрытия нужно принимать во внимание максимальные значения нагрузок в комплексе. Плюс к этим показателям применяется специальный коэффициент надежности конструкции.

Параметры микроклимата в мансардных помещениях должны быть стабильными и не зависеть от внешних условий. Большая разность температур в помещениях и наружным воздухом приводит к усиленной теплопередаче и потерям тепловой энергии. Для их уменьшения монтируется утепленная крыша со сложным кровельным пирогом.

Теплый пирог стоит из нескольких слоев.

Паробарьер

Устанавливается изнутри помещения, служит для недопущения увлажнения минеральной ваты. В качестве паробарьера могут применяться современные дорогостоящие мембраны или обыкновенная полиэтиленовая пленка. Если в качестве утеплителя применяется пенопласт или пенополистирол, то монтировать паробарьер не обязательно, эти материалы не боятся влажности, не впитывают воду, не увеличивают показатели теплопроводности в зависимости от фактических параметров относительной влажности.

Разница парциальных давлений водяного пара в помещении и на открытом воздухе становится причиной проникновения влаги через конструкции кровельного пирога. Паробарьер нужно делать из материалов с высокой прочностью и минимальной паропроницаемостью , за счет этого минимизируются риски проникновения влажного воздуха в утеплитель. Если пароизоляция выполнена ненадлежащим образом, то в толще ваты конденсируется влага. Происходит это из-за того, что при низких температурах максимально возможное количество воды в парообразном состоянии намного ниже, чем при высоких температурах. Конденсат образуется в верхнем слое ваты, именно здесь располагается точка росы. Но в дальнейшем под воздействием силы тяжести вода опускается вниз, за счет такого движения постепенно намокает весь слой минеральной ваты. Накопленная влага в конструкции не только снижает теплозащиту, но и вызывает процессы гниения.

Цены на различные виды пароизоляционных мембран

Пароизоляционная мембрана

Утеплитель

Применяется рулонная или прессованная минеральная вата и пенопласт. Минеральная вата имеет два достоинства: не горит и не выделяет в воздух вредные химические соединения. Недостатки: высокая стоимость, большой вес и негативная реакция на повышение влажности. Для ликвидации недостатков минваты нужно применять дополнительные материалы и технологии, что значительно увеличивает смету теплого кровельного пирога. Пенополистирол намного легче и дешевле, не требуется специальных строительных мероприятий по защите от влаги и ветра. Недостатки: пластик горит и выделяет химические соединения. Но современные виды пенополистирола почти избавились от этих недостатков и допускаются санитарными организациями к использованию без существенных ограничений.

Толщина теплоизолятора кровельного пирога выбирается с учетом климатической зоны расположения здания. Если она будет меньше рекомендованных нормативов, то эффект от теплоизоляции обратный – вместо утепления помещений мансарды она охлаждается. Почему? Все очень просто. Тонкие листы минваты быстро намокают и многократно увеличивают коэффициент теплопередачи. Кроме того, не следует забывать и о негативном воздействии мокрой ваты на деревянные конструкции.

Еще одна проблема недостаточно утепленной крыши. Теплый воздух нагревает снег на кровельном материале. Тот интенсивно тает, с крыши свисают большие сосульки. Обратите внимание на их большое количество на старых строениях, это свидетельство очень низкой тепловой защищенности зданий. Владельцы таких зданий покупают дорогостоящие энергоносители для отопления улиц. Естественно, сосульки представляют опасность для прохожих. Рекомендованная толщина минваты в Московской области не менее 15 см, имейте это в виду .

Практический совет. Для большинства стропильных систем нет надобности использовать стропила шириной 15 см, это дорого и экономически невыгодно. Что делать, если толщина утеплителя превышает ширину стропильных досок? Нужно уложить первый слой утеплителя на ширину досок, затем прибить рейки толщиной 4–5 см поперек стропил, в эти рейки будет упираться последний пятисантиметровый слой утеплителя. Кстати, одновременно он защитит стропила от холода и ликвидирует мостики холода.

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Ветрозащита

Необходима в случае, когда в качестве утеплителя использована минеральная вата. Дело в том, что минеральная вата легко продувается, если ее не защищать, то тепло уходит в атмосферу, эффективность утепления резко падает. Но к ветрозащите есть еще одно очень важное требование – она не должна препятствовать испарению влаги, попавшей в минеральную вату. Как бы тщательно ни изолировался утеплитель, от прорывов или нарушений герметичности никто не даст стопроцентной гарантии, пар может попадать в вату и там конденсироваться.

Пародиффузионная мембрана — для чего нужна

Кроме увеличения теплопроводности, у этого явления имеется дополнительное негативное последствие – при длительном контакте деревянных конструкций стропильной системы с влажной ватой они неизбежно поражаются гнилью и грибками. Как следствие – со временем стропильная система теряет первоначальные показатели порочности, мягкое покрытие критически деформируется и дает протечки. В лучшем случае придется делать внеплановый ремонт крыши. В худшем — полностью менять стропильную систему и ремонтировать внутренние помещения.

Контробрешетка

Нужна для удаления испарившейся из минеральной ваты влаги за счет естественной вентиляции. Сечение вентилируемого зазора выбирается с таким расчетом, чтобы количество притока свежего воздуха и отвода влажного было одинаковым. В противном случае важность может значительно увеличиваться и создавать условия для конденсации пара в подкровельном пространстве.

Для обеспечения эффективности функционирования естественной вентиляции подкровельного слоя нужно, чтобы площадь вентилируемого зазора была не мене 1/500 площади ската, но в любом случае расстояние между контрообрешеткой и покрытием должно быть не менее трех сантиметров.

Сплошная обрешетка

Чаще всего используются плиты ОСП или клееная фанера. Рекомендуется брать влагоустойчивые плиты, но не надо забывать, что все они не выдерживают длительного прямого контакта с водой. Их необходимо дополнительно защищать.

Назначение – дополнительная страховка от протечек. Кроме того, подкладочный ковер служит еще одной защитой различных инженерных коммуникаций, дымоходов и вентиляционных выводов от протечек. Эти места считаются самыми опасными, их довольно сложно гидроизолировать только с поверхности мягкого покрытия.

Цены на ковры подкладочные

Ковер подкладочный

Финишное декоративное и влагозащитное покрытие. Как видно из перечня слоев, теплый пирог сложная и дорогостоящая конструкция крыши. Кроме того, любые отклонения от технологии могут стать причиной не только резкого ухудшения показателей теплосбережения, но и капитального ремонта крыши.

Практический совет. Если у вас нет никакого практического опыта производства строительных работ, то обращайтесь за помощью к профессионалам. Попытки все сделать самостоятельно могут обойтись намного дороже, чем оплата опытным строителям за качественно выполненную работу.
