Что такое мауэрлат брус или доска. Способы крепления мауэрлата для двускатной крыши, возведенной на здании из газосиликатных блоков

Стропильная система является довольно тяжелой конструкцией, которой нужна прочная основа, и мауэрлат – это единственное, что может выдержать подобную нагрузку, однако далеко не все знают, что это такое. Давайте рассмотрим разновидности и функции данного архитектурного элемента.

Что собой представляет мауэрлат и для чего он нужен?

Сколько весит кровля загородного дома? Довольно сложно ответить на этот вопрос, не зная площади скатов и материала покрытия, но одно можно сказать точно – немало. Любые конструкции, имеющие конек, будь то двускатная, вальмовая или многощипцовая крыша, имеют стропильный каркас, ноги которого опираются на стены дома. Причем здесь можно отметить сразу несколько прилагаемых векторов силы, в том числе вертикальное давление от массы конструкции и горизонтальные – давление на точку соединения стропил (конек) создает распирающие силы. В зимние месяцы снег увеличивает нагрузку, что может стать для стен испытанием на прочность.

Чтобы стропильная система не разрушила стены, используется обвязка их верхней кромки брусом большого сечения, который называется мауэрлат. Материалом может послужить как древесина, так и сталь, как правило, выбирают вариант, идентичный тому, из которого сделана стропильная система. Единственное условие при укладке – неразрывность обвязки, либо наличие прочных, надежных соединений в местах стыков. Что же такое мауэрлат в строительстве крыши? Именно он обеспечивает распределение нагрузки от каждой стропильной ноги на большой отрезок стены. Также он нужен для укрепления кровли при ее большой парусности. Необходимость в мауэрлате отсутствует только в бревенчатых срубах или каркасных домах, там эту роль выполняет верхний венец.

Как сделать основание для стропил – главные правила

По большей части основным показателем при подготовке мауэрлата для крыши являются его размеры. В идеале это должна быть непрерывная балка, как уже говорилось ранее, но если стык нескольких частей все же неизбежен, они должны быть одинаковой длины. То есть, когда стена 10 метров, недопустимо укладывать брус 7 метров и крепить к нему отрезок в 300 сантиметров. Нужно соединить в центре 2 части по 5 метров. Иными словами, в сборном мауэрлате каждая его деталь должна быть максимально длинной. Укладывать надо вдоль внутренней кромки стены или в середине, но ни в коем случае не вдоль внешнего края.

Далее внимание нужно уделить сечению балки, которая должна выдерживать очень большой вес стропил и кровельного пирога в течение весьма продолжительного времени. Как правило, достаточно взять деревянный брус, толщина которого соответствует третьей части от толщины кладки несущей стены. Соответственно, металлическая балка может быть несколько тоньше. Оптимальна для мауэрлата из древесины ширина стенки около 15-20 сантиметров. Если меньше, брус может не выдержать тяжесть стропильной системы, а больше – нежелательно, поскольку это будет лишняя нагрузка на несущую стену. Впрочем, в небольших домах допускается использовать балки 10х10 сантиметров.

В крайнем случае для легких построек можно использовать несколько уложенных друг на друга досок, соединенных жестко болтами, причем толщина пиломатериалов не должна быть менее 3 сантиметров, а ширина – 10.

Главное, чтобы балка была абсолютно ровной и, по возможности, без сучков. Тем более не должно быть трещин и рассохшихся участков. Подобные дефекты могут повлиять на надежность крепления к стене мауэрлата, либо стропильных ног к этому брусу, поскольку соединение может совпасть с сучком или полостью. От сырости надо пропитать ее специальными составами, в крайнем случае, обить рубероидом и обмазать смолой либо дегтем. Если нет возможности выбрать качественные пиломатериалы, можно усилить их металлической трубой или уголком, расположив сверху с подложкой из деревянных вкладышей и закрепив хомутами. На такую опору стропила устанавливаются только на скользящих креплениях.

Использование армированного пояса – зачем он нужен?

Далеко не всегда кирпичная кладка способна выдержать нагрузку крыши, особенно, если вы хотите ее утеплить, а значит, сделать толще и тяжелее кровельный пирог. Чтобы под нагрузкой не появились трещины в стене, делают специальное армирование из бетона и металлической сетки. Для этого готовят строительный раствор, который обычно используется для заливки фундамента, обычно: 1 доля цемента к 1,5 частям песка и 3 частям щебня. Развести водой надо до густой, но достаточно текучей консистенции, обычно берут 1 часть воды в дополнение к указанной пропорции.

Далее нужно установить на кромку несущей стены опалубку, высота которой должна быть около 20–25 сантиметров, а ширина – соответствовать толщине кладки. Из узких полос нарезанной сетки заранее делается каркас для закладки внутрь, таким образом, чтобы каждый слой был закреплен на перемычках на расстоянии 2–3 сантиметра от другого. Шаг между перемычками должен составлять не менее 25 сантиметров, чтобы не было провисаний сетки. Также через такие же равные промежутки прямо к каркасу крепятся анкерные болты при помощи вязальной проволоки.

Теперь заливаем в опалубку раствор бетона таким образом, чтобы верхняя часть армирования была погружена не менее чем на 3 сантиметра. Внимательно следим, чтобы при заполнении короба не оставалось пустот, поскольку они в значительной степени ослабят армирующий пояс и могут в дальнейшем привести к возникновению на нем трещин. Очень важно подготовить достаточное количество бетона, чтобы залить сразу всю опалубку, не должно быть никаких отдельных слоев. Если стены из газобетона, можно просто вырубить перемычки у верхнего ряда блоков, чтобы получить достаточно удобный для заливки желоб.

Преимущества армирования несомненны. Во-первых, становится прочнее сама стена, что немаловажно при сейсмической активности и просто в случае неожиданной осадки грунта. Во-вторых, при помощи бетонной обвязки по верхней кромке можно, используя уровень, выровнять стены по горизонту, что положительно отразится на монтаже и дальнейшей эксплуатации стропильной системы. Такое основание для мауэрлата является наиболее надежным, обеспечивающим жесткую привязку к несущим стенам. И, наконец, наиболее равномерно при этом распределяется нагрузка от каждой стропильной ноги на кирпичную кладку.

Самые эффективные способы крепежа обвязки под стропила

Мауэрлат мало поднять на стену и правильно уложить, нужно еще и прочно закрепить, для чего существует несколько распространенных методов. Самый простой – вмонтировать заранее в кладку вязальную проволоку не менее чем на уровне 4 шва сверху, оптимально – сквозь 5 шов, закрепить можно к армирующей сетке, тонкая полоса которой погружается в цементный раствор. Два конца достаточной длины выводят наружу по обе стороны стены или прямо сквозь ряды вверх, их обязательно должно хватить, чтобы скрутить поверх мауэрлата и обрезать лишнее. В самой балке просверливаются отверстия под проволоку, с шагом около 30 сантиметров.

Еще один способ – анкерные болты, но для их использования обязательно нужен армирующий пояс. Собственно, выше мы уже упоминали, что подобные крепежи можно просто укрепить на арматуре или специальной сетке и затем залить бетоном, чтобы вверх торчали концы с резьбой, обязательно достаточной длины. После высыхания раствора прикладывается брус мауэрлата, и делается разметка под сверление отверстий. Очень важно, чтобы места крепежей не совпадали с расположением стропильных ног в конструкции крыши.

И, конечно, весьма популярен такой тип крепежей, как строительные шпильки. Собственно, это согнутые буквой Г металлические прутки, имеющие на конце длинной части резьбу. Бывают разновидности, у которых вместо короткой части просто наварена небольшая стальная пластина, приблизительно 5х5 сантиметров. Этой пластиной или загнутым отрезком шпилька закладывается в шов кладки на глубину нескольких рядов. Длинный конец прутка остается торчать ровно настолько, чтобы после укладки мауэрлата свободными оставались 2–3 сантиметра резьбы. Далее после укладки балки насаживается шайба и закручивается гайка. Шаг между шпильками, как и в случае с вязальной проволокой, должен составлять около 30 сантиметров.

И еще один, наименее надежный способ – просто прибить строительными скобами к специально укрепленным в кладке отрезкам бруса. Собственно, в верхнем слое некоторые кирпичи замещаются по внутренней стороне отрезками бруса, равными целому строительному блоку или его половине (в комбинации с половинкой кирпича). Когда раствор застынет, древесина удерживается бетоном достаточно надежно. Далее выполняется разметка мауэрлата, в нем сверлятся отверстия под скобы, которые затем, после укладки балки, вставляются и несколькими ударами забиваются в деревянные закладки в стене. Однако такие пробки при некоторых обстоятельствах могут сдвинуться в кладке или даже полностью выпасть из нее.

Монтаж мауэрлата на стену – как это сделать?

В первую очередь следует правильно спланировать конструкцию основания для подстропильной балки. Как правило, это кладка из строительных блоков, поэтому она должна возвышаться, по меньшей мере, на 3 ряда над брусом чердачного или мансардного перекрытия. Также можно просто сделать армирующий пояс, как это описано выше, причем прежде, чем укладывать мауэрлат, должно пройти около 15 дней, чтобы бетон набрал прочность.

Допускается и монтаж мауэрлата вровень с запланированной высотой чердачного перекрытия, но тогда кладку завершают, не закончив ее на 3 ряда, после чего кладут только наружный ряд кирпичей. По внутреннему чередуют через равные промежутки строительные камни с деревянными закладками, либо вставляют между блоками шпильки, закрепляя основания в растворе шва. Далее снова выкладывается только внешний ряд, кирпичи ставятся в шахматном порядке по отношению к нижнему. Внутри устанавливается мауэрлат и закрепляется на шпильках гайками, либо прибивается скобами к деревянным закладкам. Завершается монтаж укладкой последнего ряда.

Обязательно нужно позаботиться о гидроизоляции, для чего, независимо от способы укладки балки, на основание под нее, будь то кирпичная кладка или армирующий пояс, стелется специальная прослойка, не проводящая влагу. Дело в том, что, как строительные блоки, так и бетон очень хорошо вбирает в себя влагу, и затем она долго испаряется из толщи строительного материала. Чтобы древесина не контактировала с сыростью, и нужна гидроизоляция. По большей части для этого применяют специальные пленки, кроме того, деревянный брус обязательно нужно несколько раз пропитать грунтующим составом, который закроет все полости между волокнами.

Чтобы даже под изолирующей прослойкой не было щели, она плотно крепится на основании при помощи битумной мастики.

После укладки мауэрлата нужно закрепить на нем кровельную конструкцию. Стропильные ноги могут монтироваться как жестко, так и скользящим крепежом. Первый вариант подходит только в том случае, если коньковая балка в средней части чердачного или мансардного помещения имеет дополнительные стойки опор, либо там расположена перегородка. Закрепить стропила в данном случае можно просто уголками или же с дополнительным вырубанием пазов в основаниях ног, размеры которых не должны быть больше 1 трети длины стропильного опорного торца. Также пазы могут быть сделаны в мауэрлате, тогда жесткая фиксация осуществляется строительными скобами.

Что касается скользящего способа, он обязательно делается для висящей кровельной системы, что исключает возникновение напряжения в стропилах при усадке дома. Такое соединение представляет собой шарнирный крепеж из двух пластин, одна из которых крепится на стропила, а вторая – на мауэрлат. Чаще всего применяется в срубах.

На конструкцию из стропил, обрешетки и кровельного материала действует множество сил . Задержавшийся снег давит всей массой, ветер старается ее оторвать. Чтобы у вашего дома не «поехала» крыша, существует испытанный временем строительный прием – устройство мауэрлата.

Мауэрлат – что это такое и всегда ли он нужен? Фото

У строителей, как и у большинства профессионалов, множество хитрых словечек, нередко вводящих в ступор простых обывателей. О том, что такое «цоколь», известно почти всем. А вот что такое мауэрлат и для чего он нужен - немногим. Итак, откроем вам тайну: мауэрлат - это то, на что опирается крыша, точнее - вся её стропильная система. Фактически это основание, фундамент крыши, который объединяет все ее элементы в единую конструкцию.

Мауэрлат выполняет две функции :

  1. Компенсирует распирающее усилие от стропил.
  2. Удерживает крышу на стене.

Если на крыше есть снег, особенно подтаявший, то сила тяжести, им порожденная, ослабляется на величину синуса угла ската крыши . Кроме уменьшения воспринимаемой нагрузки, скат изменяет и направление силы, действующей на него. Оно становится не вертикальным, а направленным немного в сторону, наружу. Это и есть распирающее усилие.

Его величина может быть столь значительна, что если стена сложена из дискретного материала (кирпича, газобетонных блоков, бетонных панелей), то закрепленное прямо на ней стропильное дерево может разрушить кладку. Решением проблемы является закрепление по верхнему краю стены длинной балки – мауэрлата. К ней и крепится стропильная система крыши. Для надежности мауэрлат укладывается по всему периметру верхнего края капитальной стены, образуя прочную раму.

Скат крыши, кроме уменьшения давящего усилия, еще и уменьшает и парусность кровли . Однако не настолько, чтобы быть абсолютно уверенным, что крышу не унесет порывом ветра. Для компенсации отрывающего усилия мауэрлат должен быть прочно закреплен на стене.

Мауэрлат делается из того же материала, что и вся стропильная система. Поэтому он может быть не только из дерева, но и из железа. Главное условие – подстропильная балка должна быть (в идеале) единой неразрывной конструкцией, в крайнем случае – надежно состыкованной.

Мауэрлат устраивается как отдельная конструкция только в домах, капитальные стены которых сложены из кирпича, газобетонных блоков, бутового камня, самана и прочего «дискретного» строительного материала. В деревянных домах мауэрлатом может быть последний венец, особо прочно закрепленный на предыдущих. Нет необходимости устраивать такую особую конструкцию и в каркасных домах.

Как правильно устроить?

Для устройства мауэрлата надо использовать балки, сечение которых равно трети толщины капитальной стены . Обычно для этого подходит брус сечением 150 или 200 мм. Толще брать не стоит, поскольку это дополнительная нагрузка на стену, а поднимать на большую высоту брусья такого сечения достаточно тяжело.

Если балки мауэрлата стыкуются, то длина каждой части должна быть максимально большой. Для иллюстрации этого можно привести следующий пример: стандартная длина любого пиломатериала 6 метров. Если стена, на которую будут опираться стропила, имеет длину 8 метров, то для мауэрлата надо брать две балки по 4 метра. Использование шестиметрового бруса и двухметрового «отпилка» будет ошибкой.

Перед укреплением балки на стене ее надо защитить от влаги . Для этого достаточно обернуть ее рубероидом и закрепить его строительным степлером (высота скобы минимум 10 мм).

Балка мауэрлата укладывается по внутреннему краю капитальной стены или ровно по осевой линии. Иначе вам не удастся надежно ее закрепить. В местах соединения с поперечной балкой делается запил «в полдерева», просверливается отверстие и забивается шкант. Угол соединения закрепляется строительной скобой. Забивать ее надо так, чтобы образовалась гипотенуза равнобедренного прямоугольного треугольника.

Как закрепить на стене?

Чтобы мауэрлат держался надежно, надо все крепежные элементы размещать в толще кладки капитальной стены. Проще всего укрепить в кладке длинные скобы из мягкой стальной проволоки . Она обхватывает мауэрлат, плотно закручивается, а остатки – загибаются. Закрепленные в кладке болты надежнее, но размечать и сверлить отверстия в балке – занятие долгое и кропотливое.

Можно строительными скобами, если в кладке под ним установить деревянные вкладыши (отпилки брусьев). Устанавливать их надо так, чтобы скоба забивалась в торец, иначе есть риск, что вкладыш лопнет.

Мауэрлат можно сделать из трех досок шириной 150 мм и толщиной 50 мм. Первая из них крепится анкерным винтом, две последующие – приколачивают сверху гвоздями длиной 150 мм. Этот способ удобен тем, что доски легче поднять на высоту. Кроме того, анкерный болт можно устанавливать уже в готовую кладку, например, в том случае, если монтаж кровли производится уже вами лично или другой строительной бригадой, а предыдущие строители крепежа не устанавливали.

В заключение хочется сказать, что мауэрлат – важная и необходимая деталь в конструкции дома. Пренебрегать ее устройством не стоит. Незыблемых правил при этом только два: использовать как можно более длинные цельные балки и надежно крепить их к кладке стены. В остальном можно руководствоваться чувством меры и здравым смыслом.

Сооружение стропильной системы крыши является одним из основных этапов строительства. В процессе эксплуатации на деревянный каркас воздействуют различные силы, поэтому он должен быть как можно более прочным и устойчивым. Обеспечить надёжность кровли можно только в том случае, если каждый этап строительства будет выполняться в полном соответствии с проектной документацией. Особое внимание следует уделить изготовлению мауэрлата, поскольку именно этот элемент является основанием стропильной системы. Монтаж несложно провести своими руками, но для этого следует разобраться в особенностях опорной конструкции и правильно произвести её расчёт, установку и крепление.

Что такое мауэрлат и какие функции на него возложены

Домашние мастера, которые впервые слышат слово «мауэрлат», чаще всего не могут рассказать о назначении этого элемента. При этом каждый, кто хоть немного знаком с устройством стропильной системы, совершенно точно знает не только то, как он выглядит, но и для чего служит. Затруднение вызывает всего лишь мудрёное словечко, которым строители называют опорный пояс стропильной системы. Являясь, по сути, самым настоящим основанием, «фундаментом» крыши, мауэрлат выполняет несколько функций:

  1. Служит платформой для крепления стропил. При помощи опорного или, как его ещё называют, маточного бруса или матицы отдельные элементы стропильной системы удаётся связать в единую конструкцию.
  2. Распределяет нагрузку на стены здания. В процессе эксплуатации кровля испытывает сильную снеговую и ветровую нагрузку. Мауэрлат позволяет увеличить площадь, на которую воздействует стропило. Тем самым удаётся уравновесить давление и устранить неравномерность усилий, воздействующих на отдельные участки стен.
  3. Компенсирует распирающее воздействие стропильных ног. Из-за наклона скатов вес кровли и снеговой (ветровой) нагрузки создаёт усилие, направленное не только вниз, но и в стороны. Горизонтальная составляющая этой силы стремится сдвинуть стропильные ноги наружу, поэтому для противодействия распирающим нагрузкам в основании конструкции нужна прочная рама.
  4. Крепит кровельный каркас к стенам. Благодаря мауэрлату крыша надёжно связывается со всем строением, поэтому её не сможет сорвать самый сильный ветер.

Как отдельный элемент мауэрлат нужен лишь в том случае, когда здание строится из кирпича, газобетона, камня и других блочных материалов. Для деревянных или каркасных домов, а также для металлических конструкций необходимость установки подстропильных балок отпадает. В первых двух случаях их роль играет последний венец либо брус, а в последнем - верхняя поперечина из прочной трубы или швеллера. Поскольку для изготовления кровли в большинстве случаев используется древесина, то в дальнейшем мы будем рассматривать принципы обустройства мауэрлата, изготовленного из пиломатериалов.

Мауэрлат является силовым элементом стропильной системы, поэтому изготавливается из прочного бруса без трещин, омертвевших сучков и прочих пороков древесины

Как правильно рассчитать параметры опорного бруса

Мауэрлат относится к силовым элементам стропильной системы, поэтому его необходимо изготавливать из мощного деревянного бруса или толстой доски. При определении размера маточных балок опытные строители ориентируются на габариты внешних стен - поперечные размеры элементов подстропильного пояса не должны быть меньше трети их толщины . Этим условиям в большинстве случаев отвечает деревянный брус размерами от 80х150 мм до 200х200 мм. Принцип «чем толще, тем лучше» здесь не подходит, ведь чрезмерно толстые балки оказывают увеличенную нагрузку на стены и требуют дополнительных усилий при подъёме и монтаже.

В целях экономии, а также при небольших нагрузках для сооружения мауэрлата можно использовать не цельный деревянный брус, а скреплённые доски.

Длина бруса должна соответствовать стене здания. Если деревянную обвязку невозможно выполнить из сплошных балок, то их стыкуют. При этом важно, чтобы отдельные части прямолинейных участков имели как можно большую длину. Так, при использовании пиломатериала стандартной длины 6 м на 8-метровой стене следует брать два бруса длиной 4 м.

Размеры мауэрлатного пояса определяют исходя из протяжённости стен и их толщины

Соединение выполняют косым прирубом или методом «в полдерева» с прямым или скошенным замком. Первый способ предпочтительнее, поскольку обеспечивает более высокую жёсткость при вертикальных нагрузках. Для скрепления двух частей бруса чаще всего используют болтовое соединение, реже - гвозди или мощные саморезы.

Для того чтобы рассчитать нагрузку, которую будет оказывать мауэрлат на стены, используют простейшие формулы для определения веса и объёма m=ρ×V и V=S×L, где m и V - это масса и объём мауэрлата, ρ – плотность древесины, а S и L - площадь сечения бруса и его длина. При расчётах следует все размеры привести к одной системе единиц.

Устройство и особенности мауэрлата

Выше мы уже косвенно отмечали, что кирпичные стены хорошо выдерживают вертикальные нагрузки, но имеют невысокую прочность при распирающих усилиях. Чтобы повысить сопротивляемость стен горизонтальному давлению со стороны стропильных ног, из маточного бруса собирают жёсткий короб. Его укладывают по осевой линии стены или её внутреннему краю, надёжно закрепляют и защищают от солнечного излучения, осадков и других атмосферных воздействий.

Для крепления деревянного основания стропильной системы к стене из бетонных блоков сооружается армопояс, в который устанавливаются резьбовые шпильки

Уложенный на стену мауэрлат необходимо защитить от влаги. Для этого кирпичную или бетонную поверхность укрывают рубероидом. После укладки балок края рулонной гидрозащиты оборачивают вокруг бруса и фиксируют мебельными скобами или гвоздями с широкими шляпками.

Обустройство армопояса

Чтобы укрепить верхнюю часть кирпичной, каменной или газобетонной стены, перед укладкой мауэрлата сооружают из железобетона. В этих целях можно использовать тот же раствор, который применяется при строительстве фундамента. Для его приготовления понадобится цемент, песок и щебень, которые смешивают в пропорции 1:1,5:3. Воды следует добавлять не более 1 части - смесь должна сохранять текучесть и в то же время не быть слишком жидкой. В противном случае характеристики бетона будут снижены.


Для предотвращения загрязнения рабочей части шпилек раствором резьбу можно обернуть скотчем или липкой малярной лентой.

Армирование позволяет не только упрочнить стену, но и точно выровнять её по уровню, что бывает особенно важно для кладки из такого материала, как бутовый камень. Если же необходимо сделать упрочнение верхней части стены из газобетонных блоков, то можно обойтись и без опалубки. Достаточно вырубить перемычки между блоками верхнего ряда, которые образуют необходимый сплошной жёлоб.

Требования к пиломатериалам

Брус и доски, которые используются для изготовления опорного сооружения, должны соответствовать самым строгим критериям отбора. Чаще всего в этих целях используют пиломатериалы сосны и других хвойных пород. Это обусловлено как небольшим весом и достаточной прочностью подобной древесины, так и минимальным короблением при высыхании. В отдельных случаях используют очищенный от коры кругляк, одну сторону которого обрезают на циркулярном станке для максимально плотного прилегания к стене.

Пиломатериал должен быть максимально сухим, поэтому перед использованием его длительное время выдерживают под навесом или удаляют излишнюю влагу в сушильной камере. Это послужит залогом того, что в процессе эксплуатации брус не поведёт вместе с другими элементами стропильной системы.

Для защиты мауэрлата от биологических факторов опорный брус обрабатывают антисептическими составами. Они помогут предотвратить поражение древесины грибками, которое может ослабить силовую конструкцию или привести к её полному разрушению.

Обработка бруса антисептическими и антипиреновыми пропитками защитит древесину от биологических воздействий и повысит пожаробезопасность конструкции

Для пропитки бруса целесообразно использовать комбинированные составы, которые включают как антисептические средства, так и антипирены. Тем самым можно не только защитить древесину от плесени, но и сделать её устойчивой к открытому огню.

Немаловажно и общее состояние опорного бруса. Он не должен иметь критических трещин и так называемых мёртвых сучков, которые выделяются на фоне здоровой древесины чёрным цветом. Для особо ответственных случаев, к которым, несомненно, относится и сооружение мауэрлата, специалисты рекомендуют использовать пиломатериалы, заготовленные в зимний период.

Монтаж мауэрлата

Установку мауэрлата с лёгкостью можно провести своими руками. Эта работа состоит из нескольких этапов:

  1. Соединение бруса в единый короб.
  2. Фиксация опорной конструкции на стене.
  3. Крепление стропил к брусу.

Способ крепления подстропильной рамы зависит от типа несущих стен. Так, для кирпичной кладки используется одна технология, а для стен из газобетона - совершенно другая. По этой причине необходимо рассмотреть все самые распространённые способы монтажа матицы.

Правила сооружения подстропильного пояса

Независимо от технологии строительства, при установке мауэрлатного пояса следует придерживаться определённых правил.

  1. Мауэрлат монтируют по внутренней стороне капитальной стены.
  2. Расстояние от внешнего края стены до опорного бруса должно составлять не менее 5 см.
  3. Верхняя часть кладки должна быть максимально ровной, а её уровень должен соответствовать горизонтали.
  4. Опорную конструкцию следует защитить от влаги, которая может проникать в древесину со стороны стеновой кладки. Для этого брус оборачивают в рулонную гидроизоляцию (еврорубероид, рубемаст и др.) или покрывают слоем жидкой резины.
  5. Нижняя сторона бруса должна как можно плотнее прилегать к армопоясу или верхней части кладки. По этой причине предпочтительнее использовать пиломатериалы прямоугольного, а не круглого сечения.
  6. Необходимо продумать способ утепления опорной матицы изнутри.
  7. Теплоизоляцию внешней стороны мауэрлата следует выполнять теми же материалами, которые используются для стен дома.

Нетрудно заметить, что в выдвигаемых требованиях нет ничего сложного, и тем не менее лишь при их соблюдении можно будет рассчитывать на высокую прочность и долговечность основания стропильной системы.

Какие инструменты понадобятся

Перед тем как приступать к сооружению горизонтальной опоры стропильных ног, следует подготовить следующий инструмент:

  • электрическую дрель ударного типа или перфоратор;
  • набор перьевых и обычных свёрл по дереву;
  • буры для сверления бетона;
  • молоток;
  • кувалду;
  • ножовку по дереву;
  • набор рожковых ключей или торцевых головок;
  • широкую стамеску (можно долото);
  • столярный угольник;
  • пассатижи;
  • пузырьковый уровень для горизонтальных и вертикальных поверхностей;
  • карандаш.

В зависимости от того, какая гидроизоляция будет использоваться (рулонная или жидкая), понадобится острый нож или большая малярная кисть.

Крепление мауэрлата к стене

О том, каким способом мауэрлат будет крепиться к стене, следует подумать ещё на этапе её сооружения. При необходимости в кладку устанавливают деревянные закладные элементы или обустраивают бетонную стяжку.

Монтаж начинают на земле. При необходимости брус наращивают и по всей его длине выполняют пропилы, которые понадобятся для крепления стропил. По краям отдельных балок делают шипы «в полдерева», которыми соседние элементы опорной конструкции будут соединяться друг с другом. Свежие срезы и пропилы следует повторно обработать антисептическим средством.

Для соединения балок мауэрлата между собой используют способ «в полдерева»

Чтобы не поднимать брус наверх многократно, на земле проводят контрольную сборку. Укладывать балки опорной конструкции на стены следует лишь после того, как будут проверены все размеры, диагонали и точки соединений.

Поскольку деревянный брус используемого сечения обладает довольно большим весом, монтаж мауэрлата лучше всего выполнять вместе с напарником. Кроме того, вдвоём намного проще делать замеры и выставлять балки по уровню.

Выше уже отмечалось, что мауэрлатный пояс можно закрепить различными способами. Всё зависит от материала внешних стен, сечения пиломатериала, наличия армопояса и других факторов. Можно выделить несколько основных способов фиксации матицы к стене:

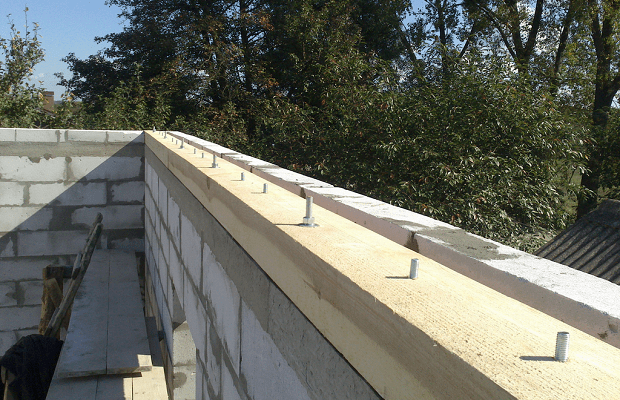

  1. Монтаж на резьбовые шпильки. Этот способ отлично подходит для литых бетонных стен, а также для кладки из ячеистого пенобетона. И в том, и в другом случае резьбовые стержни крепят к упрочняющим металлическим элементам и заливают слоем бетона. Между крепежом рекомендуется выдерживать расстояние от 1 до 2 метров, но чаще всего его количество выбирают по числу стропил. Перед тем как зафиксировать матицу на стене, брус прикладывают к шпилькам и отмечают места будущих креплений. После этого в мауэрлате проделывают отверстия, матицу устанавливают на место и притягивают гайками с шайбами увеличенного диаметра.

    Шпильки, посредством которых мауэрлат притягивают к стене, можно залить бетоном или закрепить при помощи дюбелей


    Для правильной разметки брус укладывают на концы шпилек и ударяют по нему тяжёлым молотком. При этом в древесине остаются отчётливые углубления, которые в точности соответствуют точкам крепления.

  2. При помощи пластиковых дюбелей и резьбовых шпилек. Для этого маточный брус укладывают на стену и длинным сверлом выполняют сквозное сверление пиломатериала и жёсткого основания. Затем брус отодвигают в сторону и в стеновые отверстия вбивают дюбельные пробки. В них вкручивают шпильки с резьбовой верхней частью и винтовой нижней. Далее крепление мауэрлата выполняют описанным выше способом.
  3. Анкерными болтами. Монтаж деревянной опоры осуществляют при помощи клиновых или рамных анкеров. Для этого сквозь балку и стену сверлят сплошное отверстие, в которое устанавливают крепёжный элемент. Окончательную затяжку выполняют после того, как мауэрлат будет собран в единый каркас.
  4. Металлическими скобами. Для фиксации бруса используют скобы из прутка или арматуры в виде расширенной буквы «П» с заострёнными концами. Одной стороной крепёж вбивают в подстропильную балку, а другой - в деревянный брусок, замурованный в стену ещё на этапе её возведения.

    Использовать для крепления мауэрлата металлические скобы можно только в том случае, когда в кладку заранее были вмонтированы деревянные закладные элементы

  5. Стальной проволокой. Для крепления опорной конструкции используется проволока, предварительно уложенная в бетон, кирпичную или каменную кладку.
  6. Расклиниванием. Всё, что для этого понадобится - арматура или пруток диаметром 10–18 мм, который нарезается на отрезки, равные по длине удвоенной толщине бруса. В опорном сооружении и стене выполняется сверление, равное диаметру арматуры. После этого в подготовленные отверстия вбивают стержни. Окончательную фиксацию выполняют металлическими клиньями или саморезами, которые забивают в щель между арматурой и деревянным брусом.

После того как все резьбовые соединения будут затянуты, соединения страхуют контргайками, а выступающие части шпилек срезают.

Особенности крепления опорного бруса к стенам из пористого бетона

Описанные выше способы не подходят, если мауэрлат необходимо прикрепить непосредственно к газобетонным блокам. Поскольку пористые бетоны имеют высокую хрупкость, любое распирающее воздействие анкерного клина или дюбеля приводит к растрескиванию или выкрашиванию мест крепления. В этом случае удобно воспользоваться методом химического анкерования.

Для крепления бруса к пенобетонным блокам используют химические анкеры, которые держатся в стене при помощи специального быстротвердеющего состава

Особенность этого метода заключается в том, что резьбовая шпилька удерживается в стене при помощи быстротвердеющего химического состава. Для этого в блоке выполняется сверление, которое расширяют так, чтобы внутри получить пустоту в виде усечённого конуса. После того как полость будет очищена от крошки и пыли, внутрь устанавливают стержень с резьбой и заливают в отверстие клеевой состав. После полного схватывания химического раствора мауэрлат крепят к шпилькам точно так же, как и в рассмотренных выше случаях.

Видео: как установить химический анкер в газобетон

Монтаж мауэрлата не требует больших материальных затрат, при этом создаётся надёжное основание для стропильной системы крыши. По этой причине не следует отказываться от постройки опорной конструкции, тем более что соорудить её можно собственноручно. В процессе строительства следует прислушиваться к рекомендациям специалистов относительно выбора маточного бруса, правильно провести его подготовку и установку. Только в этом случае можно рассчитывать на то, что мауэрлат достойно справится со всеми возложенными на него функциями.

Крыша дома состоит из нескольких элементов, один из которых мауэрлат. Что такое мауэрлат в строительстве крыши? Это пояс, укладываемый на стены дома по всему периметру. На него и упирается стропильная система кровли. Значит, нагрузки, которым будет подвергаться этот элемент крыши, огромные: вес стропил, обрешётки, кровельного материала и атмосферных осадков. То есть на вопрос, для чего нужен мауэрлат, можно ответить так – чтобы равномерно распределить нагрузки от кровли на стены здания, плюс жёстко привязать стропильные ноги к строению.

Из чего изготавливают мауэрлат

Есть несколько готовых материалов в виде деревянных или стальных профилей: брус, стальной уголок, швеллер, труба, двутавр. Можно собрать конструкцию из досок, соединив между собой. Рассмотрим каждый вариант по отдельности, определим достоинства и недостатки каждого.

Деревянный брус

Применяются брусья разного сечения в зависимости от веса самой крыши. Минимальное сечение мауэрлата – 100х100 мм, максимальное 200х200 мм. Особое внимание надо обратить на сорт используемой древесины. Чем меньше сучков, тем лучше, этот дефект плохо работает на растяжение, образуя довольно глубокие трещины. Последние снижают прочность материала. А ведь именно мауэрлат, как никакой другой элемент здания, подвергается нагрузкам на растяжение.

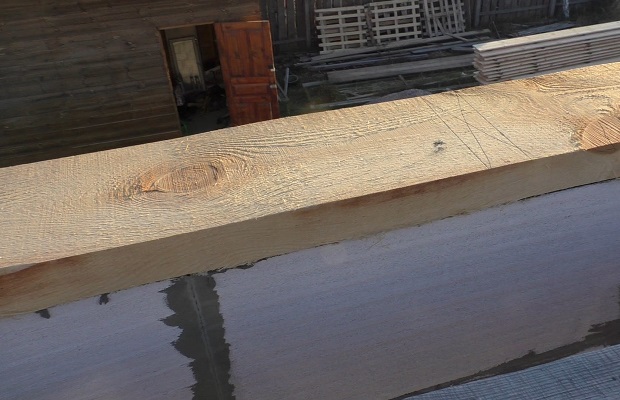

Мауэрлат из деревянного бруса для крыши дома

Доски, скреплённые между собой

Если крыша небольших размеров, нагрузка от неё будет тоже небольшой. Рекомендуется сэкономить, установив вместо бруса соединённые между собой доски толщиною 50 мм. Две доски шириною 100 мм создадут брус сечением 100х100 мм. Четыре доски шириною 200 мм – мауэрлат сечением 200х200 мм. Соединять можно гвоздями, саморезами, болтами (шпильками).


Мауэрлат из скреплённых досок между собой

Стальной профиль

Металл для мауэрлата используется редко. Это дорого, любой металлический профиль – дополнительная нагрузка на стены, что не приветствуется. Нередко используют трубу, но она выступает, как дополнение к повышению жёсткости всей кровельной системы.

Трубу пропускают через стропильные ноги, в которых делаются сквозные отверстия. Сама труба обязательно крепится к деревянному брусу.


Мауэрлат усиленный стальной трубой

Требования к данной системе:

  • диаметр трубы должен быть на 100 мм быть меньше, чем ширина стропил;
  • отверстия в стропильных ногах делается строго по одной оси;
  • крепление трубы к мауэрлату производится хомутами.

Способы крепления мауэрлата к стене

Существует несколько способов крепления мауэрлата для крыши к стене . При этом учитывается наличие или отсутствие армированного сейсмопояса – ленточный фундамент, заливаемый, как верхняя обвязка наружных стен и всей конструкции здания для придания монолитности.

Крепление на армопояс

Все начинается с закладки армирующего каркаса, изготовленного из стальной арматуры. По сути, это клетка с определёнными размерами ячеек из двух-трёх решёток, соединённых между собой вязальной проволокой. Каркас укладывается поверх стены внутрь установленной опалубки.


Этап 1. Процесс установки армирующего каркаса

К нему привариваются или привязываются анкера (резьба, с одной стороны, второй конец загнут под 90°). Длина анкера выбирается с таким расчётом, чтобы из армопояса торчал резьбовой конец высотою, равной толщине мауэрлата плюс 5 см. К примеру, высота деревянного бруса – 10 см, то выступать из армопояса крепёжное изделие должно на 15 см. Учитывая, что часть крепежа располагается в бетонном поясе, минимальное расположение его относительно глубины – половина толщины пояса, то общая длина анкера – 5 см плюс толщина мауэрлата плюс минимум половина толщины армопояса.


Этап 2. Крепление анкеров к армирующему каркасу

Внимание! Анкера располагают относительно длины армированного пояса на расстоянии 60-120 см между собой на одной линии строго посередине стены. Чаще для определения количества анкеров используют соотношение количества стропильных ног. Сколько в кровельной конструкции последних, столько должно быть минимум крепежей для мауэрлата.

Для заливки пояса используется бетон марки М400: пропорциональное соотношение цемент-песок-щебень – 1:3:3. Количество используемого раствора определяется размерами самой фундаментной конструкции. Ширина пояса должна равняться ширине стены, высота 150–250 мм.


Этап 3. Заливка бетоном подготовленного армирующего каркаса

Заливку конструкции проводят за один раз. Распалубку производят через 7–10 дней, нагружать её лучше через 28 дней, когда бетон наберёт марочную прочность.

Подготовка и установка бруса

Размер между анкерами известен, его переносят на брусья, в которых делаются сквозные отверстия диаметром чуть больше диаметра металлического крепежа. К примеру, если используются анкеры диаметром 12 мм, отверстие должно высверливаться диаметром 14 мм.

Важно! Сверление производить снизу–вверх. То есть, с какой стороны бруса начали проводить сверление, та сторона будет нижней с прижимом к армопоясу.

Так как один брус не закроет своею длиною всю стену, то стыковать два соседних надо путём соединения их в пол запила. Брус по сечению распиливается пополам на длину 150-200 мм.


Пример стыковочного запила бруса

Два элемента укладываются друг на друга запиленными краями и скрепляются между собой разными крепёжными изделиями:

  • металлическими скобами из арматуры диаметром 12 мм;
  • длинными саморезами;
  • гвоздями;
  • саморезами и крепёжными перфорированными профилями.

Процесс сборки мауэрлата заключается в следующем.


Важно в проводимом процессе – выставить мауэрлат по горизонтали . Поэтому его проверяют уровнем. Если необходимо поднять какую-то часть конструкции, укладывают деревянные подкладки. Надо опустить, вырубают нижнюю плоскость требуемой толщины.

Крепление к кирпичной стене без армопояса

Здесь несколько вариантов крепления. У каждой из них свои плюсы и минусы.

Крепление проволокой

Нужна проволока диаметром 4–6 мм, скрученная в несколько слоёв. Укладывают её в кирпичную кладку, как сквозной элемент, на уровне 4–6 рядов ниже установки мауэрлата. После укладки мауэрлата на стену его сверху обвязывают проволокой, подтягивая к стеновому торцу.

Важно правильно подогнать скрученные проволоки по длине. Придётся учитывать высоту кирпичной кладки от места закладки проволочного крепежа, толщину и ширину мауэрлата, длину скрутки для затягивания (где-то 15–25 см). Полученный размер увеличивается вдвое, прибавляется ширина стены.


Пример крепления мауэрлатного бруса при помощи проволоки

Расстояние между уложенными проволоками определяется так же, как с анкерами. Основное правило – начинать монтаж после высыхания кладочного раствора.

Можно вместо проволоки уложить в кирпичную кладку стальные трубы мелкого диаметра. А уже через них пропустить проволоку крепления.

Использование деревянных пробок

Деревянные пробки – тот же брус меньшего сечения, который разрезается на небольшие куски длиною по 20–25 см. Их закладывают в кирпичную кладку, предварительно обработав антисептическим составом. Здесь несколько вариантов, где можно установить в стене деревянные пробки:

  • в верхнем ряду посередине ширины стены;
  • с внутренней стороны стены под мауэрлатом;
  • с внутренней стороны под мауэрлатом ниже на 1–2 кирпича.

Обычно к пробкам мауэрлат крепится металлическими скобами.

Использование шпилек и проволоки

Необходимо приготовить шпильки длиною чуть меньше ширины стены, плюс 3 см в качестве выступа за пределы стеновой конструкции. Именно выступ должен быть снабжён резьбой, шайбой и гайкой. Противоположный конец крепежа должен быть загнут под 90°.


Пример правильного крепления мауэрлатного бруса шпильками

Шпилька закладывается в кирпичную кладку в горизонтальном положении на 4–6 рядов ниже уровня установки мауэрлата. Резьбовой конец должен выходить с внутренней стороны. После монтажа мауэрлата на шпильку накручивается проволока, сложенная в несколько слоёв (3–4), которую поджимают шайбой и гайкой. Свободный конец крепят любыми средствами и способами к мауэрлату. Есть вариант, когда мауэрлат проволокой не скрепляют, а крепят стропильные ноги, которые подтягиваются к мауэрлату, прижимая его к стене. Основная задача и в первом, и во втором случае – натянуть проволоку так, чтобы она приняла строго вертикальное положение и по степени натяжки представляла собой струну .

Крепление анкерами

Технология чем-то похожа на устройство мауэрлата с использованием анкеров по армопоясу. Здесь применяются те же анкера, которые закладываются в кирпичную кладку вертикально на глубину 45–50 см. Нижний конец загнут под прямым углом, его обязательно укладывают под кирпич, а не в шов между кирпичами.

Основная проблема – провести установку крепежей вертикально. Поэтому совет – собирая кирпичную кладку, постоянно проверяйте расположения анкера на вертикальность, используя отвес или уровень. Небольшое отклонение – большая проблема при надевании мауэрлата на крепёжные изделия.


Крепление мауэрлата при помощи анкеров к кирпичной стене

Здесь также проводится подготовка деревянных брусьев с учётом расстояния между крепёжными отверстиями и их высверливанием.

Внимание! Все способы, используемые по технологии монтажа мауэрлата без армопояса, возможны лишь в том случае, если перепады верхних торцов стен незначительны. Если перепад большой (более 1 см), то придётся поверх стены залить стяжку из цементно-песчаного раствора. Толщина стяжки – не менее 5 см.

Правила сборки мауэрлата для двускатной крыши

Мауэрлат для двускатной крыши – пояс, разложенный по периметру здания. Здесь неважно, будут ли опираться стропильные ноги на всю опорную конструкцию или нет, потому что нагружаться будут всего лишь две стороны периметра. Мауэрлат для крыши этого типа – единое устройство, монолитное по своей сути. Поэтому собирается оно в виде единой конструкции с использованием вышеописанных технологий крепления.

Необходимо отметить, не всегда кажется, что можно соорудить мауэрлат для крыши в виде монолитной конструкции. Если кровля взводится по балкам перекрытия, то последние своими концами укладываются на стены здания, а значит, монолитность мауэрлата обрывается именно балками. Что можно предпринять в этом случае. Вариант один – сделать запил балок вполовину с установкой их в пазы мауэрлата, которые также вырезаются в половину высоты с учётом ширины балки. В такой конструкции высота балок и мауэрлата выбирается одинаковой. Обычно последний подгоняется под первые. При этом стропильные ноги стараются упереть именно в балки тем самым снизив нагрузки.

Не надо думать, что мауэрлат для двускатной крыши – какая-то отличная конструкция от мауэрлатов других кровельных сооружений. Она может отличаться от односкатной крыши, где часто высокую сторону упирают в фасадную стену, возведённую выше задней. В такой постройке мауэрлат не используют. В остальном – это обычный пояс для равномерного распределения нагрузок.

Выбирая мауэрлат для двускатной крыши или других разновидностей крыш, надо понимать, что это фундамент – основа для кровельной системы . Именно она подвергается большим нагрузкам, поэтому к выбору материала, размерам мауэрлата для кровли, к технологии монтажа, особенно к способу крепления, должны предъявляться строгие требования. Поэтому отвечая в статье на вопрос, что такое мауэрлат в строительстве крыши и как выполнить его монтаж, были разобраны все доступные методы крепления.

Видео-инструкция по монтажу

Все ли знают, что такое мауэрлат и для чего он нужен? Наверное, нет. Мауэрлат является одним из элементов стропильной системы кровли дома. Одним из его предназначений является осуществление распределения сосредоточенной нагрузки точек опирания стропил по всей площади верхнего основания стены. Этот элемент особенно актуален в каменных домах – от кирпичных до блоков из пенобетона.

Вторым назначением является присоединение к стенам крыши дома . Этот вопрос должен быть под особым вниманием, особенно в тех регионах, где процветают сильные ветра. У кирпичных или блочных домов по верхнему краю стены заливается армированный бетонный пояс, в котором устанавливаются анкера для крепления. После застывания армопояса в мауэрлате проделываются отверстия немного меньшего диаметра и плотно сажается на эти анкера. Также рекомендуем посмотреть на способы крепления мауэрлата к различным видам стен. Ссылка после статьи.

У деревянных домов мауэрлатом обычно выступает последний венец сруба. А вот в каменных домах, он обязан быт зафиксирован по всей длине стены при помощи анкеров. В деревянных домах для фиксации используются деревянные нагели, как в принципе и при сборке всего сруба. Для деревянных срубов его крайне рекомендуется изготавливать целиковым, а не по частям. Если это не возможно, то необходимо увеличивать количество креплений к стене.

Существует большое количество схем выполнения стропильной системы крыши. К примеру, вы сможете посмотреть статью и поближе разобраться со всеми узлами. При самом простом варианте двухскатной крыши с малым пролетом непосредственно на мауэрлат поперек укладывают подстропильные балки с небольшой подрезкой. На них уже будут ставиться стропила. Совместно со стропилами подобная конструкция будет образовывать форму треугольника, а он является самой прочной и устойчивой фигурой из всех по отношению к нагрузкам.

Когда у дома планируется мансарда, обладающая скошенным потолком, то стропила обычно врезают сразу в мауэрлат, применяя способ «шип в паз». Чаще всего паз выполняется мауэрлатной доске, а шип – в стропильной балке. В связи с этим используемый брус должен обладать достаточной толщиной, чтобы после врезки сохранять свою несущую способность.

Соединение мауэрлата

Иногда мауэрлатным брусам приходится или опираться на колонны или при больших пролетах. В таких случаях необходимо соединение брусов между собой. Для выполнения правильного соединения досок между собой необходимо сделать запилы с двух сторон. Для примера возьмем брус 200х200. Запил должен разделять брус по толщине на 100 мм, а по длине на 50 мм. После этого брусы накладываются друг на друга и соединяются 12 мм шпильками. После этого и получается мауэрлат необходимой длины. Если ему придется опираться на колонны, то соединения нужно выполнять в точках опоры.

Обращаем внимание! Брусы необходимо пропитывать противопожарным составом, а также средствами от появления короедов. Благодаря этому увеличится срок службы этого элемента.

Конструкция крыши включает в себя мауэрлат, стропила, ригели, балки и другие элементы.

Самыми популярными в частном строительстве являются висячие и наклонные стропила, состоящие из стоек, стропильных ног и подкосов. Они нижними сторонами стропильных ног опираются на подстропильные брусья – мауэрлаты, а верхние упираются в горизонтальный брус, который называется верхний коньковый прогон. Основной ролью элемента является создание удобной опоры для нижних сторон стропильных ног. Верхний прогон удерживается стойками, которые устанавливаются на внутренние опоры. Расстояние меж стойками, которые несут коньковые прогоны, принимается от 3 до 5 метров.

Монтаж мауэрлатов, которые не передают на стены распор, осуществляется конструктивно гвоздями или скобами пробкам из дерева, уложенным заранее в стены, либо же используются проволочные скрутки.

Обязательное условие: мауэрлат должен укладываться поближе к внутренней кромке стены и чтобы снаружи была хотя бы небольшая защита. Еще одним моментом является то, что при безраспорной схеме рекомендуется подстраховаться от горизонтальных подвижек нижней части стропил вместе с мауэрлатом во время возникновения в кровле неравномерных нагрузок. Выступ тем самым не даст сбросить со стены мауэрлат.

Когда верхние концы стропил упираются друг в друга, а нижние уперты в мауэрлат путем врезки зубом или с помощь нашитого опорного бруса, то он будет принимать и распределять на стены горизонтальный распор.

Мауэрлат должен быть связан в общую жесткую раму по всему периметру сооружения. Брусья сращиваются, как уже говорилось выше, болтами или шпильками, гвоздями, саморезами, а углы рамы – пластинами или скобами. В результате на стене должна получиться жесткая рама, которая будет принимать распор, изгиб и растяжение.

Крепление мауэрлата с помощью анкеров, заложенных в железобетонном армопоясе по периметру здания, рекомендуется облегченных стен, выполненных из пенобетона, газосиликатных, пенополистирольных и других блоков. Брусья, которые закреплены анкерами, принимают вертикальную нагрузку и передают распирающий момент на монолитный нижний армопояс. В подобном случае изгиб и растяжение мауэрлат принимать на себя лишь частично, а основную нагрузку принимает на себя железобетонный пояс.
