Как сварить дымоход. Установка дымохода из стальной трубы – инструкция по монтажу своими руками

23.07.2020

В зявшись за → (по ссылке рассказано как сделать печь на даче), хозяин неизбежно сталкивается с вопросом, как сделать дымоход своими руками. Дымоход нужен как для удаления продуктов горения, так и для создания в печи так называемой тяги, потоку воздуха создаваемого разностью давлений, который обеспечивает горение топлива и удаление продуктов сгорания.

Содержание.
1.
2.
3.
4.
5.
6.
7.

Что происходит в печи?

Процесс горения с химической точки зрения это процесс окисления, иначе, соединения веществ и кислорода с выделением тепла.

Результатом реакции, помимо тепла, будет появление новых соединений, а так же переход части веществ топлива, в газообразную форму. При этом в соответствии с законом сохранения: сколько по весу веществ в реакцию вступает, столько же должно быть «на выходе».

Если это топливо твердое (уголь, дрова, торф и т. д.), львиная доля остатка веса придется на золу остающуюся в печи. Кроме этого мы получим парообразную воду, углекислый газ и т. д.

Сжигая газ, или жидкое топливо на выходе получим углекислоту, водяной пар и набор иных газообразных соединений. Твердого остатка практически не будет.

Немного физики

Не представляя, почему и как движется дым, сделать дымоход для печи своими руками проблематично, как минимум, он может оказаться недостаточно эффективным.

Механика же тут достаточно простая: теплый воздух имеет меньшую плотность, чем холодный, а значит и меньший вес, поэтому согласно законам физики «всплывает», выталкиваясь более тяжелым.

В течение этого процесса он постепенно остывает, перемешивается с окружающим воздухом и, сравнявшись, наконец, с ним температурой останавливается.

Если же мы пустим теплый воздух по ограниченному стенками каналу, препятствующим его перемешиванию с окружающим, охлаждаться он станет гораздо медленнее, особенно, если сделать дымоход для печи из плохо проводящего тепло материала или дополнительно утеплить.

Чем длиннее дымоход, чем больше объем теплого воздуха в нем, тем значительнее сила им создаваемая. Соответственно и напор воздушного потока – тяги – больше.

Помехи и препятствия

Помешать процессу выхода дыма из топки может возникновение области повышенного давления, которое как пробка «заткнет» дымоход.

Такой преградой может стать остывший воздух в дымоходе. Именно поэтому, увеличение высоты дымовой трубы имеет смысл лишь до определенного предела, дальше которого каждый сантиметр высоты будет тягу не увеличивать, но уменьшать.

Современному котельному оборудованию нужен надежный дымоход, который представляет собой сложную систему, нуждающуюся в тщательном выборе, расчете и качественном монтаже. Неправильное проведение этих работ может вызвать задымление, пожар.

Выбор стальных труб для дымохода обусловлен простой конструкцией и высокой скоростью монтажа. Он должен обеспечить хорошую тягу, герметичность и минимальное образование сажи.

Дымоход из стальной трубы с внутренним изолятором от перегрева

Виды стальных дымоходов

При монтаже котельного оборудования используют два вида стальных дымоходов:

Однотрубная (одностенная) конструкция. Использование современных котлов с высоким КПД привело к тому, что в кирпичных дымоходах стал образовываться конденсат, разрушающий кирпич и кладку. Чтобы предупредить разрушение кирпичного дымохода, обычно устанавливают в его дымовой канал стальную трубу со специальным устройством для сбора конденсата;
Двустенный дымоход. Состоит из пары труб (труба в трубе) разного диаметра, пустоты между которыми заполняются огнестойким утеплителем, который предупреждает обмерзание трубы и опрокидывание тяги.

Такие дымоходы легко адаптировать под любую отопительную систему, независимо от используемого топлива.

Преимущества металлического дымохода

Стальные системы давно стали достойной альтернативой кирпичным трубам. Причем преимущества не сводятся только к быстроте монтажа и низкой стоимости:

Благодаря небольшому весу всей конструкции не требуется строительства фундамента, для крепления стальных дымоходов применяют кронштейны и хомуты;
Дымоход из стальной трубы своими руками можно смонтировать, обладая небольшими инженерными навыками и “гаражным” набором инструментов;
Металлические трубы круглого сечения – оптимальный аэродинамический вариант для удаления продуктов сгорания;
Наличие внутренней гладкой стенки препятствует отложению сажи и копоти;
Простой демонтаж для проведения ремонтных работ, независимо от времени года.

Выбор материала

Дымовые металлические трубы делают из оцинкованной или нержавеющей стали. Это связано с тем, что они подвержены сильному воздействию высоких температур и агрессивному конденсату.

С целью экономии средств, можно использовать комбинированную конструкцию: внутри труба из нержавейки, снаружи оцинкованная.

Толщина стальной стенки для газового котла составляет 0,5-0,6 мм, для твердотопливного котла, камина, печи – 1 мм и более.

Недостатком оцинкованной стали стало сильное повреждение коррозией, хотя покрытие цинком существенно замедляет этот процесс (срок эксплуатации 10-20 лет). Лишены этого нержавеющие трубы, срок службы более ста лет.

Внимание: с целью обеспечения безопасной эксплуатации категорически запрещается подключать несколько отопительных котлов (печей) к одному дымовому каналу.

Что касается диаметра дымохода, то он в первую очередь указан в инструкции эксплуатации котла. Но этот диаметр в большей мере относится к патрубку, который непосредственно отходит от котла.

Слишком большой диаметр самого дымохода может уменьшить тягу, небольшой диаметр по отношению к общей длине приведет к тому, что котел просто “задохнется”.

Надо подобрать наилучшее соотношение диаметр/высота, когда монтируете дымоход своими руками.

Важно: в среднем каждые 10 м трубы уменьшают площадь сечения канала в три раза.

Установка дымохода сэндвич своими руками для банной печи

Монтаж дымохода

Монтируя новый дымоход своими руками в доме, предпочтительно использование наружной конструкции:

Самый простой монтаж;
Сохраняется целостность наружный перекрытий;
Простота обслуживания и ремонта.

Сборная система считается наиболее простым решением, не требующая для самостоятельной реализации особых затрат. В основном это покупные элементы с помощью которых можно собрать стальные дымоходы любой сложности. Они легко сочленяются между собой раструбным способом. Сборка дымохода включает в себя:

Обработку всех внутренних швов термостойким герметиком;
Затем собирается общая конструкция из отдельных секций снизу наверх (по ходу движения дымовых газов), стыки обрабатываются термостойким герметиком. Нормы пожарной безопасности регламентирую глубину посадки труб друг на друга, она должна быть не менее половины диаметра трубы снаружи;
Если кровля дома выполнена горючим материалом, производится установка искроуловителя, а оголовок дымохода должен возвышаться над ней на 1 м и более;
Для придания жесткости, стыки дополнительно фиксируют обжимными хомутами;
Каждые полтора/два метра длины общей конструкция дымохода фиксируются к несущей поверхности стены кронштейнами;
Каждый тройник или поворот также крепится к стене кронштейном;
В нижней части располагается съемная насадка для чистки дымохода и отверстие в ней диаметром 10 мм для слива конденсата при его активной эксплуатации, в верхней устанавливают конус для предотвращения попадания влаги на утеплитель между трубами (промокший утеплитель не является теплоизоляционным материалом, а наоборот, способствует быстрому промерзанию трубы);
Если дымоход своими руками устанавливается над плоской крышей, то его выступ над ней должен составлять минимум 0,5 м (на скатной крыше оголовок должен возвышаться минимум на 0,5 м над коньком для предупреждения срыва тяги ветровым подпором);
Горизонтальный участок устанавливается только в случае крайней необходимости и его длина не должна превышать один метр;
При прохождении горючих стен и перекрытий надо выполнить изоляцию негорючими материалами (обработать антипиренами) для обеспечения правил пожарной безопасности.

Кронштейны для крепления трубы изготавливают из стального уголка. Независимо от материала стены, крепление должно быть выполнено очень надежно для предупреждения падения конструкции при сильных порывах ветра.

Часть конструкции, расположенная за пределами стены, также должна иметь дополнительные крепления (растяжки).

В качестве утеплителя наиболее часто используют каменную вату, которая обеспечивает:

Низкую теплопроводность, поддерживая высокую температуру внутри дымохода и низкую снаружи;
Экологически безопасный материал;
Не разрушается от ультрафиолета;
Срок эксплуатации более 50 лет.

Хорошее утепление способствует выходу паров воды из дымохода вместе с дымовыми газами, что предотвращает образование конденсата (точка росы), способного вывести из строя любой дымоход из стальной трубы.

Роторный ерш для чистки дымохода

Обычно эти мероприятия выполняют регулярно в конце и в начале отопительного сезона.

Это не столько связано с сажей, сколько с появлением птичьих гнезд, паутиной, листвой, которые также способны забить дымовой канал.

Сажа оседает ввиду не полного сгорания топлива. Определить начальные признаки нарастания сажи можно по цвету дыма из трубы. Чистый канал характеризует белый дым, когда сажи много, она тлеть при работе котла и дым становиться черным.

Для чистки сажи используют стальной шар с ершиком, специальные ершики (самый простой и проверенный способ).

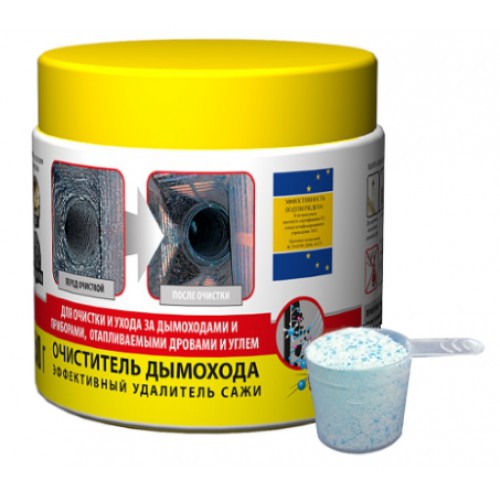

Специалисты советуют перед механической чисткой сажи сжечь в котле (печке) картофельные очистки, выделенный крахмал и пары воды размягчат слой сажи и облегчат последующую чистку.

Вывод

Применение для современных систем отвода продуктов сгорания жаропрочной, кислотостойкой нержавеющей стали – самое правильное решение для дымоходных систем.

Видео: Изготовление печного колена из стальной трубы

В новых частных домах, оборудованных отопительными котлами, для отвода дымовых газов устанавливают традиционные дымоходы из кирпича , а также, все чаще используют дымоходные системы из стали или керамики.

Какой дымоход выбрать? Как правильно сделать дымоход для котла в частном доме? Где купить качественные дымоходные трубы из стали?

Для твердотопливного котла — дымоход из кирпича

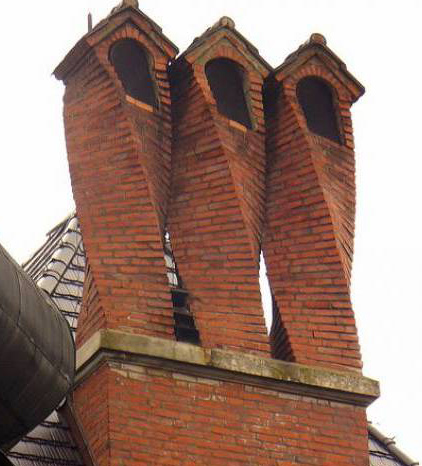

Дымовая труба из кирпича, как правило, обходится дешевле, чем современные дымоходные системы. Традиционная труба дымохода из керамического кирпича легко выдерживает высокие температуры отходящих газов. Труба выдерживает даже возгорание скоплений сажи в дымоходе .

Кирпичная дымовая труба для котла в частном доме довольно тяжелое сооружение. Дымоход располагают на фундаменте или прочном железобетонном перекрытии. Сооружение такого дымохода требует определенных навыков, кладку герметичного и долговечного дымохода лучше поручить квалифицированному каменщику-печнику.

В дымовой трубе из кирпича часто размещают каналы и дымоходов и вентиляции

Кладку дымовой трубы выполняют из качественного полнотелого керамического кирпича марки не ниже М125 на обычном кладочном растворе. Верхний участок трубы, над кровлей, можно выложить из лицевого или клинкерного кирпича. Толщина стенок дымохода должна быть не менее 120 мм (полкирпича).

Кладка дымохода из кирпича. Рядом с дымоходом, в одном вертикальном блоке обычно размещают каналы вентиляции. Шаблоны облегчают кладку ровных каналов с гладкими стенками.

Размер каналов дымохода и вентиляции выбирают кратным размерам кирпича с учетом толщины вертикальных швов. Например, сечение канала может быть 140х140 мм (1/2х1/2 кирпича) или 140х200 мм (1/2х3/4 кирпича), или 140х270 мм (1/2 х 1 кирпич). На практике часто делают дымовой канал размером 20 x 20 см (3/4х3/4 кирпича). В такой канал в случае необходимости легко подобрать и вставить круглый стальной или керамический вкладыш соответствующего диаметра.

Дымовые газы в канале дымохода не должны сильно охлаждаться. Поэтому дымоход стараются встроить в кладку внутренней стены дома или пристраивают к стене. Участки дымохода, которые проходят через неотапливаемое помещение (чердак) или снаружи дома утепляют минеральной ватой .

Кирпичный дымоход надежно и долго служит только при высокой температуре отходящих газов, которая препятствует образованию конденсата в трубе. Как правило, это условие выполняется при работе дымохода с обычным .

При работе с современными котлами на газе или жидком топливе, а также с твердотопливными пиролизными котлами, пеллетными и другими, работающими длительное время в режиме медленного горения малой интенсивности, кирпичный дымоход довольно быстро разрушается.

Современные котлы сконструированы так, что отходящие газы имеют довольно низкую температуру. В результате в дымовой трубе происходит конденсация паров воды, содержащейся в дымовых газах. Стенки трубы постоянно увлажняются. Кроме того, соединяясь с другими продуктами сгорания вода образует на внутренней поверхности трубы агрессивные химические соединения.

В частности, в отходящих газах котлов содержится сера, которая взаимодействуя с водой, образует в дымоходе серную кислоту, разъедающую его стенки. Внешние признаки разрушения — темные влажные пятна на наружной поверхности кирпичной трубы.

Режим работы твердотопливного пиролизного котла также способствует образованию в дымоходе агрессивного конденсата, быстро разрушающего кирпичный дымоход.

Шероховатые стенки дымохода способствуют накоплению на них твердых частиц сажи. Шероховатость стенок и прямоугольная форма дымоходного канала затрудняют очистку дымохода от отложений.

Для присоединения к кирпичной дымовой трубе газовых и других котлов с низкой температурой отходящих газов, в канале из кирпича необходимо разместить вкладыш — трубу стального или керамического дымохода .

Дымоход из керамических труб — универсальное решение для котла в частном доме

Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива. Этот тип дымохода самый долговечный.

Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.

Отведение продуктов сгорания из помещения является наиболее ответственным моментом, определяющим степень комфортности нахождения людей в доме или бане, а также их безопасность. Для этой цели в любой системе отопления служит дымоход. В этой статье мы рассмотрим, как и из чего можно построить дымоход для бани и как его лучше эксплуатировать.

Установка дымохода для бани самостоятельно

Главным элементов в бане является печь, устанавливаемая в парилке или смежном с ней помещении. Во втором случае топка производится за стеной, а каменка выводится в парилку. Такие системы сложны, но они обеспечивают безопасность и комфортное пользование баней, поскольку кислород из воздуха не расходуется на сгорание топлива. Но дымоход в любом случае выводится через парилку, и это обстоятельство предполагает повышенное внимание к его конструкции и правильному устройству.

Фотогалерея: дымоходы для бани

Кирпичные дымоходы можно использовать только с твердотопливными печами и котлами Наружный дымоход не занимает место в парилке, но его надо утеплять Внутренний дымоход менее безопасен, чем внешний, но он полностью отдаёт тепло на нагрев воздуха в парилке Производители выпускают полный набор комплектующих для устройства дымохода любой конфигурации

Какие бывают дымоходы для бани

Перед тем как приступить к устройству дымохода, необходимо разработать схему его расположения и рассчитать потребность в материалах и комплектующих. А для этого нужно понимать принципы действия и особенности устройства современного дымохода.

В большинстве случаев в банях делают дымоходы из нержавеющей стали

По месту установки дымоходы бывают двух видов:

внутренние;
наружные.

Преимуществом первого вида является максимальная отдача тепла внутри помещения бани. В то же время его монтаж гораздо сложнее, чем при наружном исполнении. В отношении пожарной безопасности внутренний дымоход заметно уступает наружному. Но применяемые в настоящее время технологии устройства дымоходов и современные материалы позволяют легко избавиться от такой опасности.

По материалам дымоходы могут быть такими:

Кирпичные. Кладка производится обычным облицовочным кирпичом или специальным для дымоходов. Наружная поверхность внешней части утепляется различными материалами, чаще всего используются плиты из вспененного пенополистирола. Если утепление не производится, поверхность кирпичной кладки должна быть защищена от выветривания и разрушающего действия внешней среды. Основным недостатком кирпичных дымоходов является прямоугольное сечение дымового канала. В его углах образуются застойные зоны, в которых активно откладывается сажа.
Для исправления недостатков существующего кирпичного дымохода внутрь его канала вставляют трубу (гильзу)
Керамические. Для дымоходов производятся специальные трубы. Они наиболее эффективны для этой цели, так как имеет высокое качество внутренней поверхности, не допускающей накапливания конденсата, а следовательно, и образования значительных отложений сажи. Чистка таких труб может производиться гораздо реже, и сам процесс не так трудоёмок.
Керамические трубы хорошо отдают тепло и имеют гладкую внутреннюю поверхность, затрудняющую образование сажевого налёта
Комбинированные. Они выкладываются из кирпича, а внутрь устанавливается керамическая труба. Такие дымоходы наделены всеми положительными качествами двух предыдущих видов.
Металлические. Обычно применяется электросварная труба с одним продольным швом из чёрного металла или нержавеющей стали. Используется и оцинкованная сталь, но её недостаток в том, что слой цинка может быстро разрушаться под воздействием высоких температур. Поэтому чаще всего их используют для наружных кожухов двухслойных труб.
Металлические трубы просто монтируются и надёжно отводят продукты сгорания

В последнее время расширяется применение пластиковых труб, используемых в качестве вкладышей в кирпичные дымоходы. Мы не будем рассматривать дымоходы из асбестовых труб, потому что их применение опасно для здоровья и запрещено строительными нормами.

Видео: из какого материала сделать дымоход для твёрдотопливной печи

Устройство дымохода в бане своими руками

Основным назначение дымохода является утилизация продуктов сгорания, образующихся при сжигании топлива в тепловом агрегате. Для бани это практически всегда дровяная печь. В этих условиях важен выбор материала для печи в зависимости от материала основной постройки. Бани обычно строятся из дерева, поэтому их можно считать объектами повышенной пожарной опасности. Так что к сооружению дымохода для бани нужно отнестись с особым вниманием.

При строительстве дымовой трубы нужно прежде всего обеспечить полное удаление дымовых газов из помещения. С другой стороны, избыточная тяга в дымоходе приведёт к ускоренному и неэффективному сгоранию топлива, в результате чего помещение будет прогреваться медленно, а расход дров будет высоким.

Высота трубы

Оптимальная высота трубы для любой печи составляет не менее 5 метров. При этом возвышение над коньком крыши нужно делать по следующим правилам:

не менее полуметра, если труба выведена на расстоянии порядка метра от конька;
на одном уровне с коньком, если труба удалена от излома крыши на 1–3 метра;
на линии, составляющей до 10 градусов по отношению к горизонту от конька при нахождении трубы далее 3 метров от него.

Правильное размещение труб относительно конька крыши обеспечивает качественный отвод дыма

Форма дымового канала

Для выбора формы дымохода нужно понимать характер движения печных газов в дымоходе. Поскольку температура в местах их соприкосновения со стенками ниже, газы при движении по каналу закручиваются в спираль. Идеальной формой дымохода для такого потока является круглый канал. В прямоугольном образуются застойные зоны по углам, где движение дыма незначительно, он активно выделяет конденсат и на него осаждаются твёрдые продукты горения, образуя сажу. Однако для дровяных печей в бане не нужна максимальная тяга, как для газовых котлов в системах отопления. Поэтому решить задачу полного удаления печных газов при оптимальном расходе топлива можно за счёт снижения скорости его сгорания. Для этого необходимо правильно рассчитать оптимальный размер сечения дымохода.

Размер дымового канала

При установке или постройке теплового агрегата нужно учитывать следующие обстоятельства:

Размер сечения дымового канала должен составлять 10% от площади топочного пространства. Этот показатель соответствует дымоходу круглой формы. Для канала прямоугольной формы необходимо воспользоваться коэффициентом 1,5 в большую сторону.
Размер дымохода в любом случае не должен превышать размер поддувала печи.
При величине тепловой отдачи более 300 кал/час минимальный размер канала трубы должен быть 140х140 мм.

Для покупных печей всегда известна тепловая мощность агрегата, которая указывается в паспорте устройства. Если не указано рекомендованное сечение дымохода, можно воспользоваться следующими соотношениями:

При мощности теплового агрегата до 3,5 кВт минимальное сечение дымохода должно быть 140х140 мм.
В диапазоне 3,5 – 5,2 кВт размеры дымохода должны составлять приблизительно 140 х 200 миллиметров.
Мощность от 5,2 до 7,2 кВт потребует сечения дымохода не менее 140 х 270 миллиметров.

Нужно напомнить, что тепловые расчёты, к которым относится и подбор сечения канала, являются самыми сложными в теплотехнике. Самостоятельно человеку несведущему это просто не по силам. Но за хорошей работой дымовой трубы стоит не только комфортное проживание в доме, но и безопасность его жителей.

Свои прикидки лучше всего проверить на специальных калькуляторах в интернете. Причём нужно опробовать несколько вариантов с последующим сравнением вариантов.

Выбор материалов для дымохода в бане

Выбирая материал для дымовой трубы, следует иметь в виду тип печи, вид используемого топлива, температуру выходящих газов и свойства самих материалов.

Издавна традиционным материалом для дымоходов служил кирпич, прекрасно выдерживающий нагрев до 600 и более градусов. Недостатком является его пористая структура, впитывающая конденсат, в результате чего на стенах оседает большое количество сажи. Кроме того, внутреннюю поверхность дымового канала невозможно сделать достаточно ровной, чтобы обеспечить свободное прохождение печных газов. Для этого в настоящее время применяются вкладыши из различных материалов, вставляемые в дымоход. Средний срок службы кирпичного дымохода составляет от 7 до 10 лет в зависимости от интенсивности эксплуатации и своевременности ухода и обслуживания.

Наслоения сажи в кирпичном дымоходе могут вызывать её возгорание и пожар

Для дымоходов применяются трубы из жаропрочного бетона. Их преимуществом в сравнении с кирпичными является более качественная внутренняя поверхность дымохода, что снижает образование сажи. При установке в нужных местах выполняют смотровые окошки для ремонта и обслуживания дымохода.

Обе упомянутых конструкции при весе более 700 килограмм нуждаются в собственном фундаменте. Поэтому в банях их применяют довольно редко.

Металлические дымоходы наиболее технологичны для отвода печных газов. Обычно используются сварные или жестяные трубы. Основные преимущества - высокое качество внутренней поверхности и простота обслуживания устройства. Это обусловлено тем, что металлический дымоход собирается из труб длиной около метра, поэтому для выполнения качественной очистки его можно демонтировать и затем легко собрать после выполнения работ. К недостаткам относится быстрое охлаждение дымового канала с активным образованием конденсата. Но этот минус легко преодолевается при помощи утепления дымохода снаружи или использования сэндвич-труб. В них внутренняя труба укрывается наружным кожухом, между стенками помещается утеплитель - базальтовая вата, материал абсолютно не горючий. Лучшим считаются именно такие дымоходы из нержавеющей стали.

Фотогалерея: металлические трубопроводы и фитинги к ним

Для дымоходов в банях чаще всего используют трубы из нержавеющей стали При проходе перекрытий трубу помещают в специальный теплоизолирующий короб Для современных дымоходных труб выпускается полный комплект фитингов и переходников В коаксиальном дымоходе уже установлен утеплитель, поэтому его можно монтировать на улице

Не так распространены, но довольно активно применяются и керамические трубы для дымоходов. Они более долговечны в эксплуатации и довольно просто обслуживаются.

Как правильно установить дымоход в бане

Для установки дымохода используются два основных способа: внутренний или наружный (пристенный).

Монтаж внутреннего дымохода

Прежде чем приступать к этой работе, нужно выбрать место для печи. Дымовая труба не должна в вертикальной части попадать на балку перекрытия. Если этого избежать не удаётся, можно использовать горизонтальное или угловое колено для изменения направления дымохода. Колена выпускаются под углом 30, 45 или 60 градусов. Далее:

Место пересечения дымохода с перекрытием бани вскрывается. Размер проёма должен быть вдвое больше размера трубы.
Устанавливается первая труба на выходной патрубок из печи.
Монтируется регулятор тяги - шибер или поворотная заслонка.
На выходе из печки устанавливается элемент с поворотной заслонкой для регулирования тяги вручную
Устанавливается второе звено дымохода. Стык труб не должен находиться внутри пересечения с перекрытием.
На потолок парильного отделения снизу устанавливается противопожарная защита в виде пластины асбеста толщиной 10 миллиметров, которая крепится несколькими гвоздями.
Поверх асбестовой защиты необходимо нашить защитный экран из нержавеющей стали или оцинкованного листа. Нержавейка здесь предпочтительна, поскольку обладает пониженной теплопроводностью. Размер асбестовой пластины и защитного металлического экрана должен быть больше габаритов проёма на 12–15 сантиметров. Крепление защиты производится самонарезающими винтами с шагом порядка 18–20 миллиметров.
В месте прохождения перекрытия устанавливается защитный экран из стального листа, внутрь которого закладывается утеплитель
По центру защитного устройства заранее выполняется отверстие, соответствующее наружному диаметру дымохода.
Проём в перекрытии заполняется теплоизолирующими материалами - базальтовой ватой, глинистым раствором с наполнителем из рассыпного вспененного полистирола или другими негорючими теплоизоляторами.
Такое же защитное устройство (асбест+металл) устраивается в полу второго этажа или чердака.
Пересечение дымовой трубы с кровельным пирогом производится таким же образом. Но здесь более жёсткие требования к герметичности пересечения. Поэтому на дымовую трубу устанавливается так называемая «крышная разделка», представляющая собой конический кожух, надеваемый на трубу и прижимаемый к поверхности кровли. Он эластичен и легко подгоняется к профилю наружного покрытия. При необходимости применяется силиконовый герметик.
Переходник кровельный (крыза) подходит для любого уклона кровли и для любого финишного покрытия
Верхний конец трубы оснащается колпаком для защиты от засорения дымохода мусором. Если кровля выполнена из горючих материалов, отверстие в колпаке желательно закрыть сеткой с ячейками не более 5х5 миллиметров предотвращения возможного вылета искр. Но предпочтение следует отдать специальным устройствам для усиления тяги - дефлекторам.
Дефлектор с искрогасителем увеличивает тягу и защищает окружающее пространство от вылета горячих искр

Видео: проход дымохода через крышу

Монтаж наружного дымохода

При таком устройстве трудозатрат несколько меньше. Порядок выполнения работ следующий:

От выходного патрубка печи труба горизонтально или под углом выводится через стену наружу. Для этого в стене нужно сделать отверстие. Правила устройства места стыка аналогичны прохождению перекрытия. Горизонтальная часть дымохода не должна быть более одного метра.
Далее на наружный конец устанавливается тройник. Один его выход направляется вертикально вверх, второй обращается вниз и на него устанавливается сборник конденсата с шаровым краном. Конденсат нужно периодически сливать.
На нижнем конце вертикального участка устанавливают специальную заглушку с шаровым краном для сбора и слива конденсата
Труба обычно крепится на настенный кронштейн, но может опираться на подставку, стоящую на земле.
Если дымоход сооружается из однотрубки, его удобнее смонтировать на земле и устроить изоляцию из минеральной ваты. Её наматывают на поверхность внутренней трубы, сверху устраивают обечайку из оцинкованного металла, стягивая края гибкими стяжками. Крепление обечайки производится хомутами из металлической ленты.
Для системы наружного дымоудаления можно использовать готовый сэндвич-дымоход или самостоятельно утеплить одностенную трубу
На верхний конец трубы устанавливается колпак или дефлектор.
Кронштейны крепятся к стенам и надёжно удерживают дымовую трубу.
При необходимости выступающая часть трубы закрепляется растяжками.
Если надкровельная часть дымохода имеет длину более 1,2 м, её нужно закрепить к крыше растяжками
При использовании сэндвич-труб монтаж ведётся снизу вверх, чтобы нахлёст обеспечивал герметичность соединения.

Выведение дымохода через фундамент

Такой вариант возможен и отнюдь не является редкостью. К нему прибегают, когда баня и парилка оборудованы в цокольном или полуподвальном помещении. Тепловой агрегат в таком случае располагается ниже уровня грунта.

Для таких случаев при заливке фундамента в него производится закладка трубы нужного диаметра для прохода дымового канала. Общие правила устройства такого дымохода ничем не отличаются от дымоходов других видов.

Коаксиальные дымоходы

Такие устройства применяют, если в качестве теплового агрегата используются печи с закрытой топкой. Это значит, что горение топлива происходит без забора воздуха из помещения, где установлен очаг. Для этого применяются дымовые трубы специальной конструкции. Труба, являющаяся собственно дымовым каналом, расположена внутри трубы-кожуха. Между ними устроены продольные перегородки. Контур замкнут таки образом, что наружная труба герметична и выводится непосредственно в поддувало печи, а оттуда в топку. При сгорании топлива дым выталкивается по внутренней трубе, создавая разрежение в зоне горения. Поскольку топка закрытая, по промежутку между трубами свежий воздух снаружи поступает внутрь контура. Дымовая труба выводится горизонтально от печи на 70–100 сантиметров от стены. Дымоходный канал делается длиннее наружной трубы на 15–20 сантиметров, поэтому дым не смешивается с чистым воздухом, засасываемым в трубу.

В коаксиальных дымоходах внутренний канал делают длиннее внешнего, чтобы забираемый с улицы воздух не смешивался с выходящим из печки дымом

Преимуществом такого устройства является изолированность теплового агрегата от воздуха в комнате и отсутствие необходимости в дополнительных устройствах для приточной и вытяжной вентиляции.

Видео: дымоход для бани своими руками

Утепление трубы дымохода

Для утепления дымохода применяются различные материалы. Основное требование к ним - негорючесть и сохранение формы под действием высоких температур. Для этого используют:

Различные минеральные ваты, лучшая из которых - базальтовая.
Сыпучие материалы в виде керамзитового песка или рассыпного пенополиуретана. Такие утеплители применяют, когда конструкция дымохода представляет собой двухстенную трубу.
Рулонные материалы, которые наматываются на поверхность дымовой трубы с последующим укрытием этого слоя фольгой.
Штукатурка. Она применяется для кирпичных и бетонных дымоходов и наносится слоем толщиной до 10 миллиметров по арматурной сетке из стекловолокна или металла. Кроме теплоизоляции такое покрытие защищает наружную часть трубы от воздействия атмосферных явлений.

Единственный вид дымоходной трубы, которой не нужна изоляция - это коаксиальная.

Фотогалерея: материалы для утепления труб

Самым лучшим утеплителем среди минеральных утеплителей является базальтовая вата Специальный утеплитель надёжно изолирует трубы дымоходов от перемерзания Промышленные дымоходы утепляют волокнистыми материалами Сэндвич-трубу несложно собрать самостоятельно, а утеплить её внутри можно пенополиуретановой трубкой

Чтобы реже заниматься утомительной и не совсем приятной процедурой чистки дымовых труб, желательно избегать ряда моментов, способствующих их засорению. Для этого необходимо:

Не допускать использования сырых дров. Высокое содержание влаги в них приводит к снижению температуры пламени в топке, а следовательно, к снижению этого показателя и у печных газов. Это само по себе ведёт к повышенной конденсации влаги и усиленному образованию сажи.
Не использовать для отопления обрезки материалов, производимых из древесины с использованием вяжущих составов: фанеру, ДСП и прочие подобные изделия. Материал связующего при горении активно коптит, выделяя множество твёрдых составляющих в дыме. К этой же категории можно отнести и отслужившие срой строк деревянные железнодорожные шпалы, а также еловые или сосновые дрова. То же самое относится к сжиганию в печи бытового мусора.
Использовать в качестве профилактического средства для снижения количества сажи в дымоходе картофельные очистки. При сгорании в топке из них выделяется крахмал, размягчающий налёт сажи, которая стекает по стенкам или кусками отваливается в очаг.
Периодически применять различные сыпучие добавки к топливу, действующие аналогичным образом.
При сильном засорении дымохода использовать механические способы очистки стенок щётками, металлическими или пластиковыми ершами и другими специальными приспособлениями.
Для профилактики в закладку дров иногда можно добавлять несколько осиновых поленьев. Температура их горения заметно выше, при этом происходит размягчение слоя сажи и вынос её из трубы с продуктами горения. Но это очень опасно. Возгорание сажи в дымоходе часто приводит к его полному разрушению из-за высоких температур пламени.

Профилактическую очистку дымохода нужно производить не реже, чем два раза в год.

Видео: чистка стального дымохода в бане от креозота и сажи

Фотогалерея: средства и инструменты для очистки дымовых каналов

Для профилактики засорения дымоход можно применять специальные химические средства для борьбы с сажей Если дымоход засорился сильно, его нужно чистить механическим способом с помощи щётки с острым ворсом Ерш для чисти доымохода можно сделать самому или купить готовое изделие Периодичеси добавляя в закладку такое «Полешко», можно избежать сильного засорения дымохода

Все действия по устройству дымоходов должны быть продуманы и строго последовательны, поскольку возможные негативные последствия могут быть очень серьёзны как в отношении имущества, так и, собственно, жизни людей. В то же время в них нет ничего, что было бы недоступно человеку со средними способностями, поэтому справиться с устройством дымоходов вполне можно самостоятельно, особенно, домашнему мастеру.

Дымоход в частном доме чаще всего строится невидимым для глаз. Это можно осуществить ещё на этапе планирования строительства дома. Если в доме присутствует несколько дымоходов, то они объединяются в одно или два устройства.

Устройство стального дымохода в частном доме

Конструкция дымохода зависит от функциональных особенностей устройств, для которых они предназначены. От их расположения и мощности зависит сложность и конфигурация дымохода.

Типы дымоходов:

вентиляционные,
газоотводные,
дымовые.

Вентиляционные системы

Основной функцией вентиляционных труб является то, что они помогают из помещения выводить загрязнённые воздушные массы.

Оригинально выполненный кирпичный вентиляционный дымоход

Вентиляционные каналы в обязательном порядке должны быть в тех местах, где меньше всего проветривается помещение. Особенно важно размещать такие трубы в кухонной зоне, ванной комнате, туалете.

Газоотводные системы

Газоотводные дымоходные трубы применяются в том случае, если в доме используется газовая система отопления. Они выводят продукты горения за пределы помещения, и, таким образом, обеспечивают безопасность использования системы обогрева. Трубы должны быть способны выдерживать разнообразные воздействия вредных веществ. Как только продукты горения поступают в дымоходную трубу, то сразу вступают в реакцию с влагой, которая уже есть в трубе. В результате этого осуществляется процесс окисления, который и может вызвать разрушение или внутреннюю деформацию трубы. Также такой дымоход способствует увеличению тяги.

Схема устройства и конструкция газоотводной трубы дымохода

Дымовые трубы

Дымовые трубы применяются в случае установки в доме отопительного оборудования, которое работает на твёрдом топливе – это могут быть печи или камины. В доме их больше всего, именно по этой причине довольно часто их объединяют в одну или несколько.

схема устройства и конструкция кирпичной дымовой трубы

Трубы дымохода

Устройство дымохода довольно простое, оно подразумевает использования для этого специальных труб, через которые и осуществляется вывод загрязнённого воздуха или продуктов горения за пределы помещения.

Трубы бывают:

кирпичные,
металлические,
керамические,
полимерные.

Отличительные черты кирпичного дымохода

Несмотря на то, что на сегодняшний день очень большое количество материалов, которые могут быть использованы для сооружения дымохода, всё равно на протяжении многих лет большой популярностью пользуются кирпичные дымоходы.

Кирпичный дымоход

Такой тип дымохода имеет свои преимущества. Его нельзя внутри штукатурить, что поможет сэкономить на отделочных материалах. Также стоит учесть, что кладка кирпичного дымохода должна иметь шов в 1 см. Если внутри помещения рекомендуется использовать цементно-известковый или известковый раствор, то в верхней части строения уже можно использовать для кладки обычную бетонную смесь.

Совет. Для того чтобы в доме использовать кирпичный дымоход, необходимо делать более мощный фундамент строения – кирпич добавит лишнюю нагрузку на стены строения и на его основание.

Кроме преимуществ есть ещё определённый ряд недостатков конструкции. Кирпич из-за своей шероховатой поверхности может накапливать загрязнения. Именно поэтому такая труба очень быстро засоряется сажей.

Так как через кирпичный дымоход выходят продукты горения, образуется кислородный конденсат, от чего кирпичная труба подвержена разрушению. Бывает такое, что кусок кирпича откалывается и падает в трубу. Всё это в значительной степени может сузить канал дымохода и затруднит выход воздушных масс.

Чтобы обеспечить длительный срок эксплуатации кирпичного дымохода, внутрь рекомендуется вставить асбоцементную трубу. Промежуток между кирпичом и трубой заливается бетонным раствором.

Пример использования асбоцементной трубы

Керамические конструкции

Керамические трубы представляют собой готовые конструкции для сооружения дымохода. Они продаются модульной конструкцией. Её внутренняя труба из кислотоустойчивой, жаропрочной и долговечной керамики.

Керамические дымоходные трубы обладают рядом преимуществ и имеют очень гладкую поверхность. Благодаря этому на ней не собирается сажа, которая образуется в результате прохождения загрязнённых воздушных масс, образовавшихся в процессе горения.

Устройство керамической трубы для дымохода

Как и кирпичные дымоходы, так и керамические обладают довольно большим весом. Именно по этой причине стоит использовать фундамент для конструкции.

Металлические дымоходы

Что касается металлических труб для сооружения дымохода, то они благодаря лёгкости в последнее время стали пользоваться большой популярностью. Также они имеют гладкую поверхность, что исключает накопление сажи. Соответственно, воздух будет проходить гораздо лучше.

Виды дымоходов

На сегодняшний день есть два типа дымоходных конструкций: конструкция, расположенная внутри строения и дымоход снаружи дома. Они отличаются не только материалами, из которых могут сооружаться, но и размерами и типами.

Чертежи и конструкция внутреннего и внешнего дымохода в частном жилом доме

Обычно, для того чтобы построить дымоход внутри дома, используется кирпич или керамические трубы. На улице рациональнее использовать металлические дымоходы, так как они устойчивы к перепадам температур и не подвергаются воздействию влаги.

Дымоход внутри дома также можно сделать двумя способами, подробнее об этом – на видео

Дымоход может быть использован как в кирпичном, так и в деревянном строении. Только дымоход в деревянном доме должен быть правильно сооружен, так как дерево очень быстро обугливается. Есть специальная технология строительства дымохода в деревянном строении.

Строительство дымохода в деревянном доме

Чаще всего, в деревянном доме встречается несколько дымоходов. Но количество таких конструкций в большей степени зависит от количества используемого в доме оборудования. В доме обязательно должна быть система отопления с отдельным дымоходом и может быть камин, который также имеет отдельную дымоходную трубу.

Все дымоходные сооружения в доме должны быть выведены на крыше строения и выполнены с соблюдением всех норм и стандартов.

Дымоход в деревянном доме

Для того чтобы правильно соорудить дымоход в деревянном доме, необходимо составить проектную документацию и обратиться к специалистам в этой области, которые могут правильно составить проект дымохода.

От правильно выстроенного дымохода зависит безопасность жизнедеятельности всех проживающих в доме, также само оборудование будет более качественно работать. Последнее касается котлов газового отопления и труб для каминов.

Дымоход в деревянном доме должен быть только в вертикальном положении. Конечно, есть и исключение из правил. Можно строить его с отклонением, которое от вертикального положения составляет не более 30 градусов. Если же требуется вывести трубы наружу, и для этого никак не обойтись без переноса дымоходной трубы, то размер такого переноса может быть не более 100 см.

Варианты постройки дымохода в деревянном доме из бруса

Что касается выноса дымохода на крыше строения, то он в значительной степени будет зависеть от типа кровли и вида самой крыши.

Совет. При строительстве дымохода на крыше стоит учесть направленность ветра, который наиболее часто встречается в этом регионе. Это необходимо из-за того, что если труба дымохода будет соединена с котлом для отопления, то ветровые массы могут попадать в трубу, и тем самым вызывать прерывное горение топливного вещества.

Если в есть , то труба для отвода дыма должна быть сооружена качественно. Это позволит не попадать дыму внутрь помещения, и дать ему возможность выходить наружу.

В последнее время дымоход для камина в деревянном доме представляет собой довольно сложную конструкцию, в которой используется технология «труба в трубе».

Сама дымоходная труба состоит из трёх составных частей:

труб из нержавеющей стали;
слоя теплоизоляционного материала;
стальной трубы.

Изначально труба из нержавеющей стали обматывается теплоизоляционным материалом, который на ней может быть закреплён при помощи проволоки или любого другого материала. После этого готовая конструкция вставляется в металлическую трубу, которая будет иметь больший диаметр, чем внутренняя.

Способы устройства труб для дымохода в деревянном доме

Кроме такого способа сооружения дымохода есть ещё один способ, для этого используется пластиковый чулок. Основным его преимуществом будет то, что он очень быстро нагревается и быстро остывает. Также его можно использовать тогда, когда необходимо сделать довольно большое количество дымоходных переходов.
