Диаметры резьб в дюймах и миллиметрах. Численный размер диаметра стальной трубы. Размерные обозначения современных труб
На сегодняшний день таблицы диаметров стальных труб актуальны по той причине, что практически во всех сферах строительства используются трубы из разных видов пластика и металла. Для того, чтобы можно было легко разобраться в этом разнообразии материала и научится их совмещать были разработаны нормативные документы, типа — таблицы диаметров стальных труб и их соответствия полимерным трубам. Для расчета веса трубы, либо длины трубы вы можете воспользоваться трубным калькулятором .
Таблица диаметров стальных и полимерных труб.
|
Наружный диаметр(Dh), трубы, в мм по ГОСТ и DIN / EN |
|||||
|
Условный (Dy) трубы, |
резьбы трубы (G),в дюймах |
Наружный диаметр трубы D, мм |
|||
|
Трубы стальные водогазопроводные |
Стальные электросварные и бесшовные |
Полимерные ПЭ, ПП, ПВХ |
|||
Условный диаметр (Ду, Dy) - это номинальный размер (в миллиметрах) внутреннего диаметра трубы или его округленная величина, в дюймах.
Условный проход представляет собой округленный номинальный размер внутреннего диаметра. Округляется он всегда только в большую сторону. Определяется величина условного диаметра стальных труб ГОСТом 355-52.
Условные обозначения и ГОСТы:
- DIN / EN - основной евросортамент для стальных труб по DIN2448 / DIN2458
- Трубы стальные водогазопроводные - ГОСТ 3262-75
- Трубы стальные электросварные - ГОСТ 10704-91
- Трубы стальные бесшовные ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74(от 20 до 530 мм).
Классификация стальных труб по наружному диаметру (Dн).
Малый внешний диаметр стальных труб используется для строительства водопроводных систем в квартирах, домах и прочих помещениях.
Средний диаметр стальных труб применяется для строительства городских водопроводов, а также в промышленных системах сбора сырой нефти.
Большие по диаметру стальные трубы необходимы для строительства магистральных газо- и нефтепроводов.
Стандарт внутреннего диаметра труб.
Существует стандарт внутреннего диаметра труб, который принят в большинстве государств мира. Внутренний диаметр труб, измеряется в миллиметрах. Далее представлены наиболее распространенные внутренние диметры труб:
- 200 и т.д.
Внутренний диаметр стальных труб обозначается (Dвн). Существует так же определенный стандарт диаметра труб, обозначается он термином «условный проход (диаметр)». Обозначается он Dу.
Внутренний диаметр трубы можно рассчитать по следующей формуле: Dвн = Dн — 2S.
Собрать какую-либо систему коммуникаций без выполнения соединений не получится, как минимум, потому что, в конце концов, к ней понадобится подсоединить сантехническое оборудование. Главное при этом, чтобы сборка получилась качественной, а диаметры всех соединений точно соответствовали друг другу. Ниже мы немного расскажем о дюймовой трубе.
Отличие труб по размерным параметрам
Будь то трубы из пластика, металла или керамики, у них есть перечень характеристик, по которым покупатель ориентируется при их выборе.
К основным показателям можно отнести следующее:
- внешнее сечение – если труба круглая;
- внутреннее сечение – считается рабочим диаметром;
- толщина стенки – характеризует, как правило, прочность трубы.
Внешнее сечение формируется из внутреннего сечения и толщины стенки, умноженной на два. Зачастую трубы соединяются резьбовым способом. Резьба наносится на внешней части трубы, после чего ее диаметр нельзя считать равным внешнему диаметру трубы. А в связи с тем, что при монтаже нужно отталкиваться именно от сечения резьбы, эта величина приобретает более важное значение, и, как правило, принимается во внимание вместо фактического размера трубы.
К примеру, дюймовые трубы в мм не будут равняться 25,4, потому что в данном случае 1 дюйм указывает сечение по резьбе. Все усложняется по причине существования двух систем измерения, и ввиду присутствия на рынке множества схожей продукции.
Условная пропускная способность труб
Правильно организованная водопроводная система должна равномерно снабжать всех потребителей достаточным объемом воды. Прокладывая трубопровод, руководствуются в первую очередь величиной пропускной способности труб, то есть объемом воды, который может пройти по трубам за определенный отрезок времени.
Такой параметр именуется условным проходом и обозначается символами Dn. Определенной единицы измерения не существует, поэтому присутствует лишь условный, нефактический параметр, который в целочисленном выражении определяет приблизительный просвет трубы. Промежутки между величинами просчитываются теоретически, так, чтобы при последующем значении пропускная способность труб увеличивалась на 40-60 %.
Эффективность готовой системы будет видна лишь на практике. Для получения правильно функционирующей системы водопровода, нужно всего лишь воспользоваться таблицей, в которой указан перечень водоводов с соответствующими размерами фитингов для соответствия условным проходам.
Легко сделать вывод, что в дюймовой трубе диаметр внутренней части будет равняться 25,5 мм, наружное же сечение составит 33,25 мм.
Способы измерения сечения труб
Существует две системы измерения труб:
- Имперская . Единица исчисления – дюймы. Используется для обозначения только водо- и газопроводных труб и сопутствующей водопроводной арматуры.
- Метрическая . Исчисляется в миллиметрах, сантиметрах и метрах. Применяется для труб, используемых в других целях.
В процессе стыковки труб из неодинаковых материалов нередко возникают трудности с переводом одной системы исчисления в другую.
Различия между метрической и дюймовой трубами
В продаже можно встретить как стальные дюймовые, так и стандартные трубы, что также может стать причиной путаницы. Наглядно они отличаются по форме резьбы – у дюймовой трубы нити скруглены.
Шаг резьбы можно замерить различными способами. У дюймовых труб замеры делаются по внутренним границам нитей, а у метрических труб – по внешним.
У разных диаметров труб будет и разное расстояние:
- для трубы полдюйма и трубы три четверти шаг будет равняться 1,81 мм;
- 1-6 дюйма – 2,31 мм.
Дюйм трубный в мм не будет равняться величине 25,4 в имперской системе – эта цифра будет равна 33,25 мм, так как в нее входит внутренне сечение и толщина стенок. Исключением является лишь труба в полдюйма.
Конвертация сечений дюймовых в метрические
Соответствующие таблицы можно найти в справочниках. В том же ГОСТе, определяющем параметры ВГП, присутствуют показатели условных пропускных способностей в миллиметрах и в дюймах. Однако, для создания функционирующей системы нужны показатели фактического внутреннего сечения. При этом в таблицах, как правило, можно найти лишь наружные сечения.
В идеале в таблицу будут включены величины условной пропускной способности в дюймах, внешнее сечение трубы и соответствующее сечение в миллиметрах.
К примеру, стальную одно дюймовую трубу можно соединить с пластиковой, условная пропускная способность которой равняется 25 мм.
Главным параметром, характеризующим стальную трубу, является диаметр дюймовой трубы. Данная характеристика указывает на сферу применения данной трубы, длину трубопровода, состав и физические параметры транспортируемого по не вещества. Все значения диаметра должны соответствовать нормативным регламентам стандартизации, которые относятся к типоразмерам, все требования к данным изделиям тщательно регламентируются ГОСТом. Каждый тип трубы имеет свой стандарт.
Размеры указаны на маркировке: у стальных – в дюймах, для прочих – в миллиметрах. Каким образом узнать диаметр стальной трубы в мм? Здесь на помощь придут таблицы диаметров стальных изделий.
Виды стальных труб
Диаметр не является единственной характеристикой, по коей различаются стальные трубы, не менее важным параметром является метод их производства, что также является ключевым моментов при их выборе.
- Прямошовные (электросварные). Для их производства применяется листовая сталь (штрипс), которую, при помощи специального оборудования изгибают до требуемого диаметра, после этого края соединяются при помощи сварки. Сварочные работы гарантируют минимальную ширину шва, что позволяет использовать данную продукцию для сооружения водопроводных и газовых магистралей. Чаще всего материалом служит углеродистая или низколегированная сталь. Показатели готовой продукции регламентируются следующими документами: ГОСТ 10704-91, ГОСТ 10705-80 ГОСТ 10706-76.
- Нужно обратить внимание на то, что труба которую изготовили в соответствии со стандартом 10706-26, обладает повышенной прочностью среди себе подобных – после того как был сделан первый соединительный шов, он укрепляется дополнительно еще двумя изнутри и двумя снаружи. Нормативные акты указывают диаметры продукции, изготовленной при помощи электросварки. Их размер составляет от 10 до 1420 мм.
- Спиральношовные. Для изготовления такого вида продукции используют сталь в рулонах. У данных изделий также есть шов, но по сравнению с предыдущим видом изделия он шире, соответственно и способность выдерживать внутреннее давление у таких труб ниже. Данную продукцию применяют при сооружении систем газопровода. Данный вид труб регламентируется ГОСТом 8696-74.
- Бесшовные. Изготовление продукции такого типа заключается в деформации специальных стальных заготовок. Деформация выполняется как с воздействием высоких температур, так и холодным методом (ГОСТ 8732-78, 8731-74 и ГОСТ 8734-75 соответственно). Отсутствие шва является положительным отражением на прочности – внутреннее давление равномерно распределяется по стенкам (не имеет «ослабленных» мест).
Касательно диаметров, то стоит заметить, что нормативные акты контролируют их производство до значения в 250 мм. При приобретении изделий, чей диаметр больше указанного, приходится только довериться добросовестности производителя.
Важно знать! Если вам нужны максимально прочные трубы, оптимальным вариантом будет приобретение бесшовной продукции колодной формовки. Первоначальные характеристики металла не изменяются из-за воздействия температур, что положительно отражается на прочности.
Также если ключевым требованием является способность выдерживать внутренние давления, наиболее подходящей на эту роль подойдут изделия круглой формы. Профильные трубы более устойчивы к механическим нагрузкам (они хорошо подходят для изготовления различного рода каркасов, несущих конструкций).
Какие диаметры труб существуют?
Теоретически диаметр трубы довольно упрощенно добавляют в какие-либо расчеты во время определения неких величин. Но в действительности все намного сложней – есть толщина стенки, диаметр различается на номинальный, внутренний и наружный. Какие понятия существуют и их значение:
- Условный проход - внутренний размер трубы, определяемый в миллиметрах. В дюймах требуется округление величины. Применяется для правильной стыковки двух изделий, к примеру, трубы и фитинга.
- Толщина стенок трубы (S) – измеряется в миллиметрах, влияет на большую часть качественных характеристик, куда входят объем, проходимость. Определяется в виде разницы между внешним и внутренним диаметрами.
- Внутренний диаметр – физическая величина, определяемая в миллиметрах, играет довольно большое значение при определении проходимости магистрали. Формула для расчета: Двн=Дн-2S.
- Наружный диаметр (Дн) – малые размерами - 5…102 мм, средние – 103 …426, большие – от 427 и выше.
- Номинальный диаметр – по определению стоит рядом с условным проходом, но обладает более точным значением.
Большой сортамент стальных труб самого разного назначения, изготовления, видов представлен в виде таблиц. Бывает, что в таблицу диаметров стальных труб вводят значения масс изделия в зависимости от ее размеров, а также значения номинального диаметра.
Дюймы или мм: откуда взялась путаница?
Трубы, чей диаметр определяется дюймами (1"", 2"") и/или долями дюймов (½’’ , ¾"), общепринятым стандартом для водо- и газоснабжении.
Трубы которые используют для газовых или водопроводных магистралей обычно измеряются в дюймах а не в миллиметрах. Диаметр дюймов трубы равен 33,5 мм(см. таблицу), но размер дюйма в системе СИ равен 24,4 мм. Все дело в том, что размер труб определяется по внутреннему, а не по наружному диаметру.
Измерьте диаметр 1’’ (как мерять трубы описывается ниже) и у вас будет значение равное 33,5 мм, что конечно будет противоречить классической линейной таблице перевода единиц измерения.
Обычно установка дюймовых труб не вызывает каких либо проблем. Но во время их замены на пластиковые, медные или изготовленные из нержавеющей стали, возникает проблема – несоответствие обозначенного значения дюйма к его реальному значению. Обычно такое несоответствие вызывает недоумение, но если глубже вглядеться в процессы которые происходят в трубе, тогда все становится на свои места.
Все суть в том, что во время создания водного потока главная роль отводится внутреннему, а не внешнему диаметру, и из-за этого в качестве обозначения используют его. Но несоответствие с привычной системой обозначения все равно остается, так как у обычной трубы внутренний диаметр имеет значение 27,1 мм, а у усиленной - 25,5 мм. Последнее не далеко стоит от равенства что один дюйм равен 25,4 , но все-таки таковым не является.
Все дело в том, что трубы обозначаются номинальным диаметром, который округляется до стандартного значения (условный проход Dy).
Допустим, наружный диаметр трубы равняется 159 мм с толщиной стенок 7 мм, в этом случае точным внутренним диаметром будет следующее значение, которое можно вычислить по формуле D =159 - 7*2= 145 мм. С толщиной стенок в 5 мм диаметр будет равняться 149 мм. Но и в первом и во втором случае условный проход будет одинаковым и будет равняться 150 мм.
В случаях с пластиковыми трубами для того чтобы решить проблему несоответствующих размеров исползуют переходные элементы. В случае необходимости замены или состыковки дюймовых труб с трубами которые обладают реальными метрическими размерами, изготавливаемые из таких материалов как алюминий, медь, нержавеющая сталь, нужно учитывать как внутренний так и наружный диаметры.
Таблица соответствия условного прохода дюймам:
| Усл.диаметр | Дюймы | Усл.диаметр | Дюймы | Усл.диаметр | Дюймы |
| 6 | 1/8" | 150 | 6" | 900 | 36" |
| 8 | ¼" | 175 | 7" | 1000 | 40" |
| 10 | 3/8" | 200 | 8" | 1050 | 42" |
| 15 | ½" | 225 | 9" | 1100 | 44" |
| 20 | ¾" | 250 | 10" | 1200 | 48" |
| 25 | 1" | 275 | 11" | 1300 | 52" |
| 32 | 1 (¼)" | 300 | 12" | 1400 | 56" |
| 40 | 1 (½)" | 350 | 14" | 1500 | 60" |
| 50 | 2" | 400 | 16" | 1600 | 64" |
| 65 | 2 (½)" | 450 | 18" | 1700 | 68" |
| 80 | 3" | 500 | 20" | 1800 | 72" |
| 90 | 3 (½)" | 600 | 24" | 1900 | 76" |
| 100 | 4" | 700 | 28" | 2000 | 80" |
| 125 | 5" | 800 | 32" | 2200 | 88" |
Размер условного прохода подбирается таким образом, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от увеличения значения индекса.
Какие трубы считаются малыми, средними, большими?
Довольно часто во многих источниках можно встретить фразу наподобие «Берем Любую трубу среднего диаметра…», но конкретные значения этого диаметра ни кто не указывает. Чтобы разобраться в данном вопросе, сначала нужно определится от какого диаметра нужно отталкиваться: он может быть ка внутренним, так и внешним. Первый имеет большое значение при расчете транспортировочных характеристиках воды или газа, а второй определяет способность выдерживать механические нагрузки.
Внешние диаметры:
- от 426 мм - большие;
- 102-246 - средние;
- 5-102 - маленькие.
Если же разговор идет о внутреннем диаметре, тогда лучше сверится со специальной таблицей.
Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм:
| Условный проход трубы Dy. мм | Диаметр резьбы G". дюйм | Наружный диаметр трубы Dn. мм | ||
| Трубы стальные водо/ газoпроводные ГОСТ 3263-75 | Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74) | Полимерная труба. ПЭ, ПП, ПВХ | ||
| 10 | 3/8" | 17 | 16 | 16 |
| 15 | ½" | 21.3 | 20 | 20 |
| 20 | ¾" | 26.8 | 26 | 25 |
| 25 | 1" | 33.5 | 32 | 32 |
| 32 | 1 ¼" | 42.3 | 42 | 40 |
| 40 | 1 ½" | 48 | 45 | 50 |
| 50 | 2" | 60 | 57 | 63 |
| 65 | 2 ½" | 75.5 | 76 | 75 |
| 80 | 3" | 88.5 | 89 | 90 |
| 90 | 3 ½" | 101.3 | ||
| 100 | 4" | 114 | 108 | 110 |
| 125 | 5" | 140 | 133 | 125 |
| 150 | 6" | 165 | 159 | 160 |
| 160 | 6 ½" | 180 | 180 | |
| 200 | 219 | 225 | ||
| 225 | 245 | 250 | ||
| 250 | 273 | 280 | ||
| 300 | 325 | 315 | ||
| 400 | 426 | 400 | ||
| 10 | 3/8" | 17 | 16 | 16 |
ГОСТ - государственный стандарт, используемый в тепло - газо - нефте - трубопроводах
ISO - стандарт обозначения диаметров, используется в сантехнических инженерных системах
SMS - шведский стандарт диаметров труб и запорной арматуры
DIN / EN - основной евросортамент для стальных труб по DIN2448 / DIN2458
ДУ (Dy) - условный проход.
Как измерить диаметр трубы?

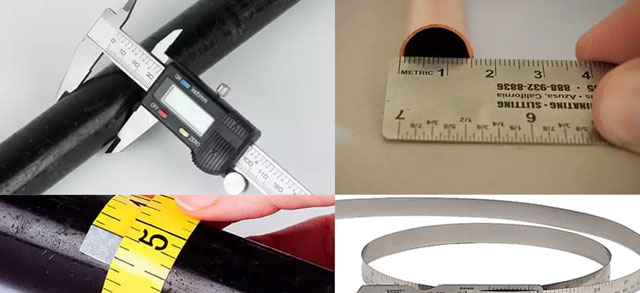

Чаще всего во время приобретения можно просто задать вопрос консультанту или посмотреть маркировку. Но бывает так, что одна из систем коммуникации нуждается в ремонте и замене труб, и неизвестно какого диаметра уже установленные трубы. Как определить диаметр существует несколько способов, но мы расскажем о наиболее простых:
При помощи рулетки или сантиметровой ленты, обернув ее вокруг трубы, запишите полученное значение. Теперь для того что бы узнать диаметр, нужно полученные данные разделить на число Пи (3.1415).
Допустим, что труба в обхвате имеет 6 см. Ее диаметр вычисляется следующим образом: 6 х 3.1415= 18.85 мм. После того как получен наружный диаметр, можно вычислить и внутренний. Для этого вычисления нам понадобится знать толщину стенок(если есть разрез, измерьте его любым средством измерения с миллиметровой градацией). К примеру, стенки имеют толщину в 1мм. Эта цифра умножается на 2 (даже при толщине 3 мм все равно умножается на 2) и отнимается от внешнего диаметра.
Как образец можно привести такое вычисление: (18.85- (2 х 1 мм) = 16.85 мм).
Диаметры и другие характеристики трубы из нержавеющей стали:
| Проход, мм | Диаметр наружн, мм | Толщина стенок, мм | Масса 1 м трубы (кг) | ||
| стандартных | усиленных | стандартных | усиленных | ||
| 10 | 17 | 2.2 | 2.8 | 0.61 | 0.74 |
| 15 | 21.3 | 2.8 | 3.2 | 1.28 | 1.43 |
| 20 | 26.8 | 2.8 | 3.2 | 1.66 | 1.86 |
| 25 | 33.5 | 3.2 | 4 | 2.39 | 2.91 |
| 32 | 42.3 | 3.2 | 4 | 3.09 | 3.78 |
| 40 | 48 | 3.5 | 4 | 3.84 | 4.34 |
| 50 | 60 | 3.5 | 4.5 | 4.88 | 6.16 |
| 65 | 75.5 | 4 | 4.5 | 7.05 | 7.88 |
| 80 | 88.5 | 4 | 4.5 | 8.34 | 9.32 |
| 100 | 114 | 4.5 | 5 | 12.15 | 13.44 |
| 125 | 140 | 4.5 | 5.5 | 15.04 | 18.24 |
| 150 | 165 | 4.5 | 5.5 | 17.81 | 21.63 |

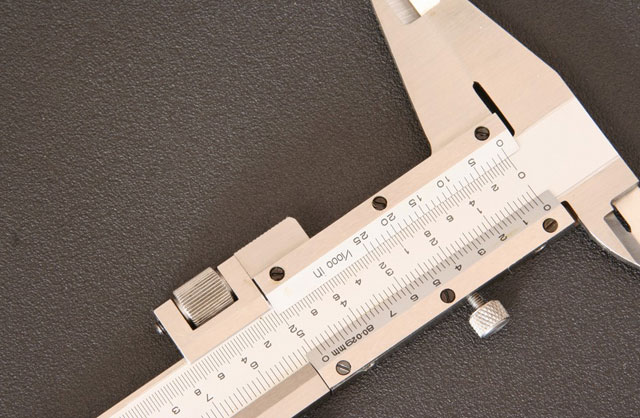

Очень хорошим подспорьем в данном вопросе является штангельциркуль. Трубу просто обхватывают измерительными зубами и смотрят на полученное значение на шкале.
По таблицам, таким образом определяют диаметры пластиковых, латунных и медных труб. Способ перевода дюймовой размерности в метрическую используют во время соединения изделий изготовленных из разных материалов. В случае, когда в наличии есть фитинги для газо- или водопровода из стали установка становится намного проще – соединительные элементы учитывают данную особенность.
Главная характеристика при выборе стальной трубы - это диаметр. Он определяет длину трубопровода, назначение, физические характеристики и состав транспортируемого по трубе вещества. Все размерные значения стандартизированы и руководствуются нормативными актами – требования к изделию и типоразмеры должны соответствовать ГОСТу. К каждому виду трубы есть свой стандарт.
На деле существуют такие виды диаметров:
- Внутренний.
- Номинальный.
- Условный проход.
- Наружный.
Значения типоразмеров указывают в маркировке на трубах:
- для стальных труб - в дюймах;
- для иных сплавов - в миллиметрах.
Для того чтобы определить диаметр необходимой вам стальной трубы в миллиметрах, необходимо взглянуть на табличные значения соответствия диаметров изделий из стали.
Размерные обозначения современных труб
В теории диаметр необходимого изделия упрощенно добавляют в формулы при расчете каких-либо размерных значений. На практике это гораздо сложнее – необходимо учитывать внутреннее сечение (диаметр), наружный диаметр, толщину стенки и номинальный диаметр необходимой вам трубы.
Значения, которые встречаются при выборе изделия, и что они обозначают:
- Условный проход – это величина, которая обозначает внутренний размер изделия, определяется в миллиметрах. В дюймах необходимо округление значения. Эта величина необходима сантехникам для подбора и правильной подгонке двух изделий, к примеру, фитинга и трубопровода.
- Толщина стенки – физическое значение в миллиметрах, обозначается в виде латинской буквы (S). От этого параметра зависят качественные показатели продукта производства, такие как объем и проходимость. Рассчитывается как разница между размерами внутреннего и наружного сечения трубы.
- Внутренний диаметр – физический показатель в миллиметрах. Этот параметр очень важен при определении проходимости вашей магистрали. Существует формула для расчета этой величины. Для того, чтоб рассчитать внутренний диаметр необходимой вам трубы, надо от наружного сечения отнять два размера толщины стенки изделия.
- Наружный диаметр, условно Дн – это также физическое значение, которое обозначается в миллиметрах.
Он имеет ряд типоразмеров, таких как:
- малые от 5 до 102 миллиметров;
- средние от 103 до 426 миллиметров;
- большие от 427 миллиметров и более.
Диаметр номинальный – это близкий по значению размер к условному проходу, имеющий более точное значение.
Численный размер диаметра стальной трубы
Большой ассортимент стальных изделий разного исполнения, назначения, различных видов предлагается в виде таблицы, где основными критериями выступают описанные выше параметры.
Иногда в таблице диаметров стальных водоводов присутствует значение массы изделия в зависимости от ее габаритов, а также значения номинального сечения.
Вам будет удобно воспользоваться таблицей для определения точных размеров изделий при их состыковке. Например, полимерные трубы принято считать в миллиметрах, а трубы из стали обозначаются в дюймах - такая размерность принята во многих странах мира. Это создает небольшие трудности при состыковке чугунных, металлопластиковых, медных, асбестовых изделий со стальными в общей водопроводной сети. Таблица соответствия размерных сечений помогает определить необходимые размеры стыковочных частей и правильно произвести их подгонку.
Типоразмеры сварных стальных и катаных труб (бесшовных)
| Диаметр резьбы (G), в дюймах | Условный проход труб (Dy), в миллиметрах | Наружный диаметр труб (Dнар),в миллиметрах | ||
| Бесшовная стальная труба | Полимерная | Водогазопроводная стальная труба | ||
| 3/8" | 10 | 16 | 16 | 17 |
| 1/2" | 15 | 20 | 20 | 21,3 |
| 3/4" | 20 | 26 | 25 | 26,8 |
| 1" | 25 | 32 | 32 | 33,5 |
| 1 1/4" | 32 | 42 | 40 | 42,3 |
| 1 1/2" | 40 | 45 | 50 | 48 |
| 2" | 50 | 57 | 63 | 60 |
| 2 1/2" | 62 | 76 | 75 | 75,5 |
| 3" | 80 | 89 | 90 | 88,5 |
| 3 1/2" | 90 | 102 | 110 | 101,3 |
| 4" | 100 | 108 | 125 | 114 |
| 5" | 125 | 133 | 140 | 140 |
| 6" | 150 | 159 | 160 | 165 |
В таблице размерам условного прохода в миллиметрах соответствуют необходимые вам значения сечения (внутреннего) в дюймах и наоборот. Обратите ваше внимание, как разнятся значения сечения (наружного) у разного типа изделий: электросварной, бесшовной, металлопластиковой. Различные значения могут достигать 17 миллиметров.
Как перевести дюймовые значения в миллиметры
Запомните дюймовый размер при пересчете на миллиметр необходимо округлить в большую сторону. Знайте, что по международным стандартам один дюйм при пересчете в сантиметры, равен 2,54. Теперь вы можете самостоятельно рассчитать необходимое вам сечение, имея лишь, калькулятор под рукой. Затем, когда вы правильно посчитали сечение необходимого изделия, вам нужно правильно определить трубный диаметр.
Как нам показывают измерения стальных изделий на практике, их маркировочный показатель в дюймовых размерах не соответствует пересчитанным и измеренным результатам в миллиметрах. Чтоб вам было более понятно: указан размер 2” (в пересчете 50,8 миллиметров), а на деле при замере получается 67 миллиметров. В чем же несоответствие и какова причина нестыковки?
В маркировке пишут диаметр изделия внутренний. Затем, за единицу измерения диаметра берется значение Ду (условный проход), который обозначается в целом числе. Причем значение размера увеличивается с увеличением индекса изделия на 35–60% с каждым новым шагом. Ду трубы соответствует номинальному сечению (внутреннему просвету) магистрали, но в качестве последнего значения берется целое число с округлением в большую сторону. Стандартизируют Ду водопровода по ГОСТу.
Для того чтобы вы правильно выбрали элементы водопровода и газопровода с иностранным дюймовым обозначением, лучше воспользуйтесь таблицей. При состыковке элементов газо- и водопровода с дюймовой и метрической системами обозначения (например, стальных магистралей с изделиями из латуни, меди, полипропилена, других сплавов) важно применять не только внутреннее сечение, но и наружный размер.
Значения метрических диаметров (сечения) стальных изделий, переведенных в дюймовые.
Стандартные значения стальных изделий
У нас приняты за стандарт такие значения внутреннего сечения именно стальных труб: 10, 15, 20, 25, 32, 40, 50, 65, 80, 100 и так далее. Условный проход второго вашего изделия, которое имеет дюймовое значение, при пересчете на метрику округляется в большую сторону до приведенного выше ближайшего параметра.
Наиболее часто мы используем в повседневной жизни изделия сечением 426 и до сечения 1220 миллиметра. Это трубопроводы для газо-водопроводных, оросительных, канализационных систем.
Для отопления и водопровода в многоэтажных квартирах и частных домах применяют изделия малого сечения. Изделия среднего сечения из стали применяют для стояков в инфраструктуре города, а также в нефтепромышленности.
Технология грамотного монтажа коммуникационных систем в обязательном порядке предусматривает создание соединений. Выполнять подобные операции приходится из-за того, что возникает необходимость в подведении трубопровода к определенному объекту, который будет расходовать в определенном объеме воду. Это может быть сантехника, радиатор, стиральная машина. Причем в обязательном порядке трубы необходимо подключить к выходному патрубку прибора. Особое внимание следует уделить обеспечению герметичности сборки.
Диаметр труб дюймы\мм
Решить эту задачу можно, только обеспечив соответствие диаметра трубы и размера подключаемого элемента.
Размерные параметры трубы
Подобные конструкции отличаются наличием определенного набора характеристик, на что не оказывает влияния материал, из которого они выполнены. И учитывать эти параметры очень важно потому, что это позволяет сделать правильный выбор.
- внешний диаметр. Под ним понимается наружный размер изделия;
- внутренний диаметр, под которым принято понимать размер рабочего сечения;
- толщина стенки. Эта характеристика в значительной степени оказывает влияние на прочность трубы.
Если сложить внутренний диаметр и удвоенную величину толщины стенки, то можно получить внешний. На практике этому утверждению находится доказательство. При этом необходимо помнить о следующем моменте: если планируется иметь дело с ВГП, то обычно для подключения водоводов используют резьбовый метод. С внешней стороны изделия создают резьбу, причем, здесь приходится наблюдать расхождение между диаметром резьбы и наружным размером. Учитывая, что при выполнении установочных работ необходимо иметь представление о величине резьбы, эта характеристика приобретает еще большее значение, и поэтому в большинстве своем именно ее приводят в маркировке, а не фактический размер трубы.
Скажем, если значение водовода составляет 1 дюйм, то он не будет соответствовать по внешнему диаметру принятому значению в 2,54 см. Подобное расхождение связано с тем, что под одним дюймом следует понимать размер резьбы.
Подобные трудности связаны с тем, что в сфере прокладки коммуникаций используют две измерительные системы, а также тем, что предлагаемые изделия отличаются своими типоразмерами.
Условный проход
При устройстве системы водопровода главное, что она должна обеспечить – в равной степени поставлять для каждого потребителя необходимый объем воды. И среди ключевых параметров системы большая роль отводится пропускной способности, под которой понимается объем воды, который способен проходить за единицу времени. У этой характеристики имеется свое особое название - условный проход (Dn). Учитывая, что она носит условный характер, для нее не используют какую-то определенную единицу измерения.
При работе с ней применяют целые числа, а сам этот параметр указывает на приблизительный условный просвет трубы. Нет четко зафиксированных данных и в отношении шага между значениями. Все это делается лишь с позиции теории, причем приводимые данные должны обеспечивать при очередном увеличении пропускной способности подачу системой на 40-60% большего объема воды.
Оценить все преимущества системы можно лишь на практике. Для этого нужно найти таблицу, определить подходящий условный проход для водоводов и фитингов с резьбой. Уже после этого можно быть уверенным, что водопроводная система будет демонстрировать эффективную работу.
Таким образом, для металлической трубы с резьбой в один дюйм показатель условного прохода будет также составлять 1 дюйм. Что же касается ее фактического внутреннего диаметра, то он будет иметь значение 25,5 мм, а для наружного с резьбой этот параметр будет составлять 33,25.
Измерительные системы
Используемые сегодня методы измерения связаны с историческим прошлым.
- Имперская. Для нее единицей измерения являются дюймы. В современных условиях она используется лишь в отношении водо- и газопроводных металлических труб и подключаемой к ним водопроводной арматуры.
- Метрическая. Для нее единицами измерения являются миллиметры, сантиметры и метры. К ней прибегают при работе со всеми остальными видами трубной продукции.
Основные трудности связаны с тем, что при возникновении необходимости выполнить стыковку водоводов из разных материалов приходится заниматься пересчетом из одной системы в другую.
Дюймовая и метрическая трубная продукция
Помимо дюймовых сегодня в продаже можно встретить и простые металлические водоводы, а это не проясняет ситуацию по поводу размера резьбы, а только лишь усложняет ее. По внешнему виду не так уж сложно понять, где что находится. Подсказкой здесь может выступать тип нитки резьбы: закругленная нить, как правило, присутствует у труб с резьбой в 1 дюйм.
Определенные различия имеются в отношении измерения шага резьбы. Если говорить о метрической трубной продукции, то здесь основным параметром служат внешние границы ниток. Для дюймовых роль такового играют внутренние границы. При этом, если изделия отличаются сечением, то между ними будет прослеживаться и разница по расстоянию резьбы.
- ½ и ¾ – шаг составляет 1,814 мм.
- От 1 дюйма до 6–2, 309.
Следует особо упомянуть об особенностях имперской системы: здесь предусмотрен показатель резьбы в один дюйм для трубных изделий, однако, его значение отнюдь не соответствует 2,54 см. На самом деле этот параметр следует считать как 3,3249. Подобные различия связаны с тем, что в нём учитывается наряду с внутренними размерами и толщина стенок. Однако подобное правило не действует на водоводы с резьбой в 1/2 дюйма.
Перевод размеров дюймовых и метрических
Упростить работу по пересчету размеров можно, воспользовавшись специальной справочной литературой. В соответствии с ГОСТом, в котором закреплены характеристики ВГП, четко приведены значения дюймового условного прохода и миллиметрового. Увы, однако, чтобы получить правильный результат, нужно иметь информацию о фактическом значении внутреннего диаметра резьбы трубного изделия. Но таблицы не могут предоставить подобную информацию, поскольку, как правило, в них приводится наружный диаметр.
Нюансы пересчёта
При поиске таблицы следует обращать внимание на то, чтобы в ней присутствовала информация о размере условного прохода в дюймах, внешний размер трубы и эквивалентный диаметр резьбы в миллиметрах. По нему можно определить пропускную способность, которая может считаться эквивалентом дюймовой.
Скажем, для подключения к металлическому водоводу в один дюйм можно использовать полиэтиленовый, если значение его условного прохода составляет 25 мм.
Заключение
Во время выполнения монтажа систем трубопроводов часто приходится использовать различные элементы, которые отличаются своим диаметром резьбы. При этом нередко указывается размер в 1 дюйм, который часто понимается неправильно. Именно с этим и связывают частые ошибки, из-за которых система не может демонстрировать эффективную работу.
Поэтому необходимо с особой тщательностью подойти к выбору элементов, которые планируется использовать для создания соединений фрагментов водопроводной сети. Для этого следует знать, как осуществить перевод значения в более привычную систему.
Проще всего воспользоваться таблицей, которая имеет наглядное представление и позволяет легко определить, какой диаметр должен иметь тот или иной элемент системы. Придерживаясь подобной схемы, можно без особых проблем подобрать элементы, которые позволят трубопроводу демонстрировать свои лучшие эксплуатационные качества.
