Как работает стиральная машинка автомат. Принципы работы и устройство стиральной машины-автомат Принцип работы стиральной машины с механическим управлением

Очень популярный способ современного релакса – наблюдать за вращающимся барабаном стиральной машины. Однако мы вовсе не думаем о тех механизмах, которые в это время работают.

Процесс стирки белья когда-то давно был крайне кропотливым процессом, но в нашу с вами современность нам достаточно лишь правильно загрузить барабан стиральной машины и выбрать необходимую программу стирки. Все самые рутинные процессы вместо нас выполнит стиральная машина. Наши бабушки могли лишь мечтать о таком агрегате, который будет способен вместо них выстирать вещи для всей семьи. И хотя то время, когда стиральная машина автомат ещё казалась какой-то экзотикой, а не обычным бытовым прибором, многие из нас могут помнить из собственного опыта то время, когда стирка происходила более примитивными способами.

Это и не удивительно, ведь мы крайне легко привыкаем к тому, что облегчает наш быт и делает его комфортным. Таким образом, если ещё вчера мы стирали свои вещи руками, а сегодня вместо нас это делает стиральная машина, то вернуться к прошлому и снова стирать вещи руками нас уже ничто не заставит. На самом деле это очень хорошо, ведь мы способны обустроить свой быт так, чтобы чувствовать себя комфортно, а бытовая техника, которая находится вокруг нас, сделает всё самое тяжёлое и неприятное. Мы же, благодаря такой технике, высвобождаем огромное количество времени, которое можем потратить с пользой на себя и на своих близких.

Какие бывают стиральные машины

Современные стиральные машины могут быть разными. Это утверждение относится не только к параметрам стиральной машины, но и к её типу. Таким образом, выбирая стиральную машину домой, мы можем столкнуться с выбором стиральной машины полуавтомат или полностью автоматической стиральной машины. При этом если мы обращаем своё внимание на стиральную машину автомат, то и здесь мы можем столкнуться с фронтальной стиральной машиной или с вертикальной. Выбор типа устройства во многом будет зависеть от того, какая из них нам покажется более удобной, и каким пространством для установки стиральной машины мы обладаем, ведь они имеют различные габариты.

Стиральная машина полуавтомат является достаточно надёжным агрегатом. Если при этом учитывать ещё её невысокую стоимость, можно считать такую стиральную машину едва ли не лучшим вариантом, если мы ориентируемся на недорогой аппарат. Однако стоит помнить, что если мы решили расширить свой быт посредством стиральной машины полуавтомат, греть воду такая машина не будет, а после стирки, если мы хотим произвести отжим белья, то его необходимо будет перекладывать вручную в отдельный барабан.

Стиральная машина с фронтальной загрузкой является наиболее популярным и распространённым типом автоматических машин. Загрузка белья в такую стиральную машину происходит через специальный круглый люк, а весь процесс стирки происходит автоматически. Некоторые модели таких машин могут обладать ещё и функцией сушки белья. Однако даже если такой функции нет, то бельё после отжима остаётся практически сухим.

функционально от своего аналога с фронтальной загрузкой ничем не отличается. Для нас, как для пользователя, процесс стирки отличаться ничем не будет, кроме как загрузки белья – в варианте вертикальной стиральной машины нам не нужно наклоняться. Кроме этого, стиральная машина с вертикальной загрузкой уже своего аналога с фронтальной загрузкой.

Принцип работы стиральной машины автомат

Все основные процессы в стиральной машине автомат, независимо от того, какой тип машины установлен в вашем доме, происходит в её барабане. Именно туда мы загружаем свои грязные вещи, когда открываем дверцу стиральной машины. Затем, именно в барабане стиральной машины происходит самый основной процесс, когда наше грязное бельё становится чистым, а порой даже сухим или же практически сухим. Сухими наши вещи могут оказаться, если наша стиральная машина обладает функцией сушки, если же этой функции нет, то стиральная машина лишь отожмёт вещи, но при этом некоторое количество влаги всё равно останется, и вещи нужно будет просушивать.

Главной движущей силой любой стиральной машины является её двигатель. Чаще всего данный двигатель расположен под барабаном стиральной машины, а приводит в движение этот самый барабан двигатель посредством ремня. Иногда ремень не применяется, а барабан приводится в движение непосредственно мотором, который расположен прямо за ним. Такой мотор называется прямым двигателем. Подобная технология называется Direct Drive и применяется чаще всего компанией LG. Основным процессом в работе стиральной машины является процесс стирки.

Такой процесс происходит посредством вращения барабана стиральной машины, в данный момент в барабане уже находится достаточное количество воды, а в процессе стирки подаётся нужное количество моющего раствора. Моющий раствор, в свою очередь, появляется из того количества порошка и других моющих средств, которые мы добавляем в специальную кювету и воды, которая попала в стиральную машину через подключённый водопровод. Благодаря таким простым процессам происходит стирка вещей. Затем их необходимо отжать. Для этого барабан стиральной машины вращается с высокими оборотами, вещи остаются в стиральной машине, а влага выводится через небольшую перфорацию барабана.

Основные отличия стиральной машины автомат от полуавтомата

Если нашей целью является приобретение бюджетной стиральной машины, то мы вполне можем рассматривать модели, которые относятся к категории полуавтомат. Такие стиральные машины имеют ценник существенно ниже, чем тот, который мы видим на стиральных машинах автомат, однако полуавтоматические модели так же способны постирать наши вещи. Чем же кардинально они отличаются от стиральных машин автомат и почему они настолько дешевле?

Покупая стиральную машину полуавтомат, мы экономим существенную сумму из семейного бюджета, ведь такие агрегаты стоят куда дешевле тех, которые относятся к категории автоматических стиральных машин. Более низкая стоимость таких стиральных машин во многом обусловлена более урезанным функционалом таких стиральных машин. Если взглянуть поверхностно, то, как стиральная машина автомат, так и стиральная машина полуавтомат постирает наши вещи, но если разобраться детальнее, то процесс стирки кардинально отличается.

Забегая вперёд, стоит отметить, что гораздо большее количество удобств и комфорта мы получаем в случае, когда пользуемся стиральной машиной автомат. Всё дело в том, что стиральная машина полуавтомат не нагревает для нас воду, таким образом, стирка в барабане полуавтомата оказывается не такой эффективной. Но даже если мы заблаговременно позаботились о тёплой воде и нагрели её, после стирки, для того, чтобы отжать наши вещи, нам необходимо вручную переложить их в специальный бак. Если же мы владеем стиральной машиной автомат, то ничего перекладывать нам не нужно, всё происходит автоматически в барабане стиральной машины.

Стоит так же понимать, что все современные стиральные машины автомат на сегодня обладают автоматической дозировкой воды, зависимо от того, сколько вещей вы заложили в барабан. Такой возможностью не сможет похвастаться стиральная машина полуавтомат, ведь подача воды в неё не автоматическая, а регулируется непосредственно нами.

Основные технологии стиральных машин автомат

В то время, когда мы используем свою стиральную машину, нас интересует, в первую очередь, наше чистое бельё. О том, какими способами и путями наша стиральная машина достигает желаемого результата, нас, как правило, не интересует. Однако работа современной стиральной машины устроена так, что для того, чтобы мы с вами получили свои чистые вещи, наш домашний агрегат проделывает с ними немало операций. Многие из этих операций заключаются в определённых технологиях, которые отличаются, зависимо от производителя.

Технология прямого двигателя называется Direct Drive и применяется преимущественно компанией LG. Благодаря такой технологии барабан стиральной машины приводится в движение не ремнём, а самим двигателем, расположенным на оси барабана. Преимущества такой технологии заключаются в том, что работа стиральной машины с прямым двигателем менее шумная, такая машина вибрирует меньше, а е ё срок эксплуатации выше.

Мы любим экономные технологии. Одной из технологий, которые позволяют нам экономить, является технологий от компании Samsung и называется Eco Bubble . Если не пользоваться терминами, а говорить несколько проще, то суть данной функции заключается в том, что под барабаном, недалеко то двигателя, расположен специальный насос, который генерирует пену. Суть достаточно проста, но результат гениален. Пенообразование во время стирки существенно повышается, благодаря чему мы можем либо использовать меньшее количество порошка, либо меньше нагревать воду. Оба пути ведут к экономии.

Наиболее интересной и современной технологией, которая применяется сегодня в стиральных машинах, является инверторная технология . Инверторный двигатель, в отличие от обычного, имеет более длительный срок эксплуатации, его работа более эффективна и экономна.

Блок управления

Блок управления — это электронный модуль управления стиральной машиной. Именно эта деталь отвечает за отдачу команд узлам автоматической стиральной машинки. Модуль представляет собой сложную, электронную схему с транзисторами и другими элементами.

Именно блок управления руководит всеми последовательными процессами, совершаемыми стиральной машиной: забор воды, полоскание, сушка, автоматическое отключение и прочее. Модуль управления условно можно поделить на две части:

  • Плата управления. Отвечает за исполнение всех команд, которые подаются или запрограммированы.
  • Плата индикации. Помогает пользователям видеть процессы, которые сейчас выполняет СМА, ошибки и неисправности.

Поломка электронного модуля дорогостоящая, это самый дорогой элемент СМА, поэтому не пытайтесь чинить его самостоятельно.

Термостат

Термостат находится внизу бака стиральной машины. Его задача посылать сигнал нагревательному прибору об отключении, в случае если температура достигла максимального значения или о включении, если температура ниже установленной нормы. Естественно, что сигнал отправляется не напрямую, а через электронный модуль. В стиральных машинах автомат роль термостата играет термистор.

Такой термодатчик — это слаботочный элемент, в основу работы которого положено измерение удельного электрического сопротивления при изменении температуры. Благодаря отсутствию механической составляющей термистор в СМА надёжный и ломается нечасто.

Таходатчик

Таходатчик — это комплектующее стиральной машины автомат, которое представляет собой металлическое кольцо с двумя проводами. Таходатчик, тахогенератор или, как его ещё называют, датчик Холла, крепиться на роторный электродвигатель СМА. Его задача — это измерять количество оборотов двигателя через измерение напряжения.

Он постоянно подаёт сигналы о количестве оборотов электронному блоку управления, который отправляет обратные сигналы, в случае смены режима работы стиральной машины. Принцип работы таходатчика простой: двигатель во время своей работы создаёт электромагнитное поле в кольце за счёт своего вращения, датчик замеряет это напряжение и передаёт на управляющий модуль. Неисправность таходатчика очень легко заподозрить:

  • Бельё после центрифуги всё равно недостаточно сухое.
  • При режиме отжим барабан визуально крутиться медленнее, чем обычно.
  • Во время режима стирки, наоборот, скорость выше.
  • Происходят перепады скорости вращения барабана при одном и том же режиме работы.

Для того, чтобы понять проблема в таходатчике или в чём-то другом, нужно добраться до него. Сняв заднюю панель стиральной машины и измерить напряжение, сопротивление на проводах таходатчика. Для этого вам понадобиться специальный прибор — мультиметр.

Реле уровня воды

Так как стиральной машиной управляет электронный модуль, то ему можно подать сигнал, чтобы он скомандовал о прекращении набора воды, подав сигнал на закрытие входного клапана. Но чтобы блок управления узнал о том, что воды уже достаточно, специально установлено реле уровня воды (прессостат). Деталь играет важную роль в строении стиральной машины, так как каждый режим требует своего уровня воды.

Прессостат — это круглая, пластиковая деталь, которая состоит из диафрагмы, катушки и магнитного сердечника, мембраны и переключателя. От реле отходит одна трубка датчика давления, которая помещается в бак с водой. Между трубкой и баком предусмотрена воздушная камера. Есть также проводка, которая соединена с электронным модулем. Принцип работы прессостата несложный. Чем больше воды в баке, тем выше создаётся давление внутри него. Под действием этого давления, воздух через трубку датчика воздействует на мембрану и выгибает её, она в свою очередь деформируясь, размыкает переключатель. После этого через проводку идёт сигнал на управляющий модуль о необходимости закрыть входной клапан для подачи воды.

Замок дверцы люка

Современные модели автоматических стиральных машин оснащены биметаллическими закрывающими устройствами. В более старых моделях, можно встретить электромагнитные, но они менее надёжные. Биметаллические замки состоят из трёх элементов: фиксатор, термоэлемент и биметаллическая пластина. Спрятан замок дверцы в пластиковом корпусе.

Принцип работы замка дверцы люка такой: когда даётся команда о начале работы СМА, модуль управления подаёт заряд тока на термоэлемент, под действием тока он мгновенно разогревается. Это приводит к нагреву биметаллической пластины, которая под действием температуры расширяется и удлиняется. В таком состоянии пластина нажимает на фиксатор и пока она горячая, дверца стиральной машины будет закрыта. Когда подача тока прекращается, пластина остывает и дверца люка открывается.

Клапан подачи воды

Входной (впускной) клапан визуально похож на обычный кран. Разница лишь в том, что второй вы открываете вручную, а первый открывается автоматически. Впускной клапан на стиральных машинках бывает разный: с одной, двумя, тремя электромагнитными катушками.

В стиральных машинах автомат нового поколения клапаны установленные с несколькими секциями клапанов. Активируется клапан за счёт подачи тока от электронного модуля на электромагнитную катушку, которая под действие электромагнитного поля, закрывает впускной клапан.

Нагревательный элемент

В стиральных машинах автомат используется трубчатый нагревательный элемент, который крепится в нижней части бака. Включается он, после команды от блока управления. Сигнал передаётся в виде напряжения, которое и активирует нагрев ТЭНа. При достижении установленной температуры электронагреватель отключается.

Со временем нагревательный элемент покрывается накипью, что может привести к увеличению времени нагрева воды и к конечной поломке самого ТЭНа. Для дополнительной его защиты, некоторые производители наносят специальные напыления, например, керамическое покрытие.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Все пользуются бытовой техникой, но мало кто знает, как она работает. А это может очень пригодиться при поломке и необходимости ремонта. Как работает стиральная машина? Многие не затруднятся с ответом: загрузили белье и включили на кнопку, вода поступила, а барабан начал вращаться. А для чего тогда все внутренние комплектующие? Разберем подробнее.

Устройство и принцип работы стиральной машины-автомата (СМА)

Чтобы наглядно объяснить, как функционирует стиралка, взгляните на ее устройство:

Распишем поэтапно алгоритм работы каждого элемента:

  • За цифрами 1, 2, 3 скрываются защитные панели. Если их демонтировать, вам откроется расположение внутренних узлов машинки.
  • 4 - это дверца люка. После загрузки белья она герметично закрывается, блокируя поток воды.
  • 5 - электромагнитные клапаны. Они служат для забора воды в бак, которая поступает по заливному шлангу (6 ). Когда управляющий модуль подает ток на катушки клапана, его мембраны открываются и поток заходит в бак. После достижения необходимого уровня мембрана закрывается.
  • Вода не сразу поступает прямо в бак. Сначала она проходит по шлангам к порошкоприемнику и дозатору - 7 . В бункере (8 ) находится моющее средство, которое вы засыпали. Напор вымывает порошок и по патрубку (9 ) попадает в бак (10 ).

  • 11 - это стальной барабан, который расположен в баке. Именно там находится белье. Барабан перфорирован специальными отверстиями, через которые впрыскивается вода с моющим средством.
  • 12 - манжет люка или уплотнительная резинка. Она позволяет дверце герметично закрыться, не допуская утечки.
  • Бак удерживается сверху пружинами (13 ), а снизу - амортизаторами (14 ). Они гасят вибрации во время отжима, не позволяя конструкции биться о стенки корпуса.
  • 15 - противовес. Изготавливается из бетона или чугуна. Может находиться сверху, спереди или сзади бака, закреплен болтами. Также служит для гашения вибраций и колебаний, чтобы машина не «прыгала» по комнате.
  • 16 - прессостат или датчик уровня. Небольшой прибор связан с баком посредством трубки. Он подает сигнал модулю об уровне воды в барабане. Когда ее достаточно, давление повышается, на что реагирует трубка прессостата, и забор прекращается.
  • 18 - ТЭН (трубчатый электронагреватель). Как только барабан наполнился, включается ТЭН, выполняя нагрев до указанной термостатом температуры.

Как элемент знает, когда отключиться? Для этого в его корпусе установлен термистор (датчик температуры). Он фиксирует температуру и передает сообщение модулю.

  • 17 - сливная помпа (насос). Сливает отработанную жидкость в канализацию после каждого цикла. Сразу жидкость проходит через патрубок, затем защитный фильтр. Последний задерживает крупные частицы, которые могут повредить помпу. Это забытые в карманах монеты и другие предметы. Затем вода с помощью крыльчатки проходит через насос и по сливному шлангу отправляется в канализацию.

Итак, белье загружено, вода залита, нагрев включился. Пора оказывать механическое воздействие на вещи, которое обеспечивает вращение барабана. Но как он крутится?

  • 19 - электрический двигатель. В обычном исполнении мотор находится под баком, на задней стенке которого расположен большой шкив. Приводной ремень передает крутящий момент от малого шкива мотора на большой. Так барабан начинает вращаться. В последнее время внедряются инверторные двигатели прямого привода. Конструкция изначально крепится на заднюю стенку вместо шкива, не требуя дополнительных приспособлений.

На этапе стирки покачивания барабана медленные. Скорость увеличивается при отжиме. Количество оборотов может достигать до 800–2000, в зависимости от установленного режима. Регулировать вращения мотору помогает таходатчик.

  • 20 - панель управления. На ней находятся дисплей, клавиши, программатор. С их помощью вы можете устанавливать режимы и контролировать этапы работы стиральной машинки.
  • 21 - командоаппарат. Этот «умный» модуль и есть «мозг» стиралки. Именно на плате располагаются симисторы, которые отвечают за работу тех или иных узлов. Связь с комплектующими поддерживается путем проводки.

Мы описали схему работы машинки. Теперь опишем, как должна работать техника на разных этапах.

Основные циклы стиральной машинки

Разные марки и модели СМА имеют дополнительный функционал в зависимости от предпочтений производителя. Но все приборы включают три основных цикла стирки:

  1. Хлопок.
  2. Синтетика.
  3. Деликатные ткани.

Рассмотрим, как проходит каждый из них. После загрузки белья в барабан вы засыпали порошок в отделение. Программа выбрана и запущена. Какие этапы она проходит?

Лен и хлопок . Все начинается с предварительной стирки или замачивания . Эти ткани прочные и плотные, поэтому техника не жалеет времени и температуры для обработки.

  • Машина забирает порошок из второго отделения.
  • Нагревает воду от 30 до 50 градусов.
  • Медленно покачивает барабан в течение 30 минут.

Основной цикл . Отработанная жидкость слилась, чистая уже набрана. Моющее забирается из основного отсека и разбавляется водой. Белье прокручивается быстрее, продолжительность процесса до 1 часа 50 минут. При этом СМА может понемногу доливать холодную воду. Это позволяет подготовить ткань к полосканию и избежать термоудара. Некоторые модели могут провести полоскание и отжим, прежде чем перейти на другой этап.

Дополнительная обработка . В последнюю очередь берется жидкость из среднего отделения дозатора. Это может быть ополаскиватель, крахмал (по усмотрению пользователя). Средство разводится водой и воздействует на вещи от 5 до 10 минут.

Окончание. Белье равномерно распределяется и отжимается с высокой скоростью в течение 10 минут.

Синтетика . Программа предусматривает все вышеописанные операции, но в большинстве моделей отсутствует этап предварительной стирки. Также цикл длится при более низких температурах.

Деликатные ткани . Подходит для шелка, шерсти, атласа. Предварительный этап исключается. Основная стирка проходит при температуре 30–40 градусов и сопровождается легкими покачиваниями барабана. Цикл завершается гидростопом: программа останавливается с водой и требует ручного включения слива. Отжим не срабатывает либо бывает минимальным.

Работа стиральной машины может включать сушку. Она проходит после отжима и позволяет достать чуть влажное белье для облегчения глажки.

Так работает наша «чудо-техника». После поэтапного рассмотрения устройство стиралки уже не кажется таким сложным. Возьмите статью на заметку, возможно, информация пригодится вам при ремонте или проблемах с выбором программы. Видео поможет подробнее вникнуть в процесс:

Автоматическая стиральная машина способна облегчить жизнь любой хозяйке, а если семья большая – такому агрегату просто нет альтернативы. Но прежде чем приступать к стирке, очень полезно понять принцип работы стиральной машины-автомат, а также немного узнать об основных узлах. Об этом и пойдет речь в статье.

Способ загрузки

Автоматические стиральные машины бывают двух типов:

Важно! В каждом случае есть свои особенности, удобства и неудобства, поэтому каждый владелец предпочитает тот вариант, который удобен лично ему. Но принцип работы у тех и других машин одинаков, хотя есть свои тонкости.

Основные узлы

У каждой машины, вне зависимости от того, каким способом она загружается и где находятся лотки для моющих средств, обязательно есть:

  • корпус;
  • барабан;
  • двигатель;
  • прессостат;
  • система заливания воды;
  • сливная система;
  • блок управления.

От комплектации часто и зависит принцип работы стиральной машины-автомат той или иной модели.

Корпус

Корпус любой стиральной машины являет собой каркас, элементами которого являются:

  • основание;
  • передняя панель;
  • задняя стенка;
  • крышка.

Важно! Некоторые производители помещают в корпус и дополнительные элементы:

  1. датчик вибрации;
  2. датчик протечки;
  3. другие устройства.

Это сказывается на принципе работы стиральной машины-автомат, а также на степени ее функциональности и безопасности.

Передняя панель

Все части корпуса важны, но передняя стенка, пожалуй, самая интересная. Здесь находится панель управления, а у машин с фронтальной загрузкой – еще и контейнер для моющих средств. Как правило, он расположен с левой стороны, но у некоторых моделей может быть и справа. У машин с вертикальной загрузкой такой лоток расположен на внутренней стороне крышки люка.

Контейнер для моющих средств

Лоток чаще всего имеет 3 ячейки – для предварительной стирки и замачивания, для основной стирки и кондиционер. Но у некоторых современных моделей может быть и четыре отсека, и пять. Чтобы разобраться в особенностях вашей модели, переходите по ссылке .

Важно! У самых старых машин можно увидеть всего один отсек. Порошок попадает в воду через патрубки.

Люк

Это — самая заметная часть передней панели. Люк находится в центре. Если как следует его рассмотреть, можно выделить такие части, как:

  • манжета;
  • блокиратор.

Манжета соединяет корпус с баком через хомут. Блокиратор нужен для того, чтобы во время стирки не открывалась дверца.

Важно! Во многих современных моделях в блокирующее устройство ставится термоэлемент, который не позволяет дверце открываться еще некоторое время после того, как стирка закончилась.

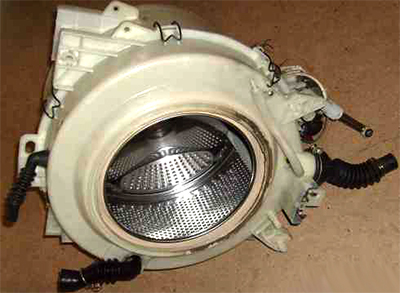

Бак

Бак автоматической машины может быть сделан:

  • из нержавеющей стали;
  • из высокопрочного пластика.

Если говорить о конструкции, он может быть:

  • разборным;
  • сплошным.

Раньше эту деталь всегда делали разборной. Сейчас у многих машин бак тоже состоит из двух частей. Половинки соединяются хомутами или болтами.

Важно! Некоторые производители все еще предлагают сплошные баки. Это неудобно – даже малейшая неполадка может вывести машину из строя полностью, потому что очень обслуживать и чинить отдельные узлы становится крайне неудобно, бак приходится заменять полностью.

Фронтальный противовес

Бак во время стирки, разумеется, должен стоять ровно и не трястись от вибраций при работе стиральной машины-автомат. Для того чтобы это обеспечить, на него устанавливают фронтальный противовес. Он являет собой блок:

  • из бетона;
  • из пластика.

Важно! К сожалению, сделать вечный противовес пока еще никому не удалось. От времени и вибраций он разрушается. Кроме того, довольно часто выходят из строя крепления, потому что на них тоже приходятся серьезные нагрузки.

Амортизатор и пружины

Эти два элемента нужны для того, чтобы гасить колебания. Амортизатор прикреплен к баку и к основанию. От этих деталей во многом зависит износоустойчивость всей системы.

Важно! Если амортизационная система неисправна – пострадают все остальные детали: перетрется приводной ремень, от постоянных колебаний разорвется бак, сломается манжета.

Принцип работы стиральной машины-автомат:

  • Колебания гасятся, поскольку возвратно-поступательное движение поршня в цилиндре преобразуется в тепловую энергию.
  • У амортизатора есть прокладка, которая пропитана специальной смазкой, которая не пересыхает, к тому же, рассчитана на большое трение.
  • Поршень может двигаться в обратном направлении, если исправна специальная возвратная пружина.

Важно! Бак фактически подвешен на пружинах. У разных моделей – разное количество пружин и амортизаторов, но обычно составляет от двух до четырех. Задача пружинного блока, как и собственно амортизатора – гасить вибрации, которые неизбежно возникают, когда барабан крутится.

Барабан

Собственно, в этой части машины и происходит стирка. Барабан – большой цилиндр со множеством отверстий. Принцип работы этой части стиральной машины-автомат:

  • Белье загружают через самое большое отверстие.
  • На другой стороне расположена крестовина, к которой прикреплен вал.
  • Белье перемешивается с помощью бойников – специальных ребер.
  • Важная деталь барабана – ведомый шкив. Это колесо, которое крепится на валу. С его помощью работает ремень привода.

Чтобы разобраться во всех нюансах столь важной детали оборудования при покупке, ознакомьтесь с нашим развернутым обзором .

Важно! Этот шкив очень сильно влияет на режим отжима – именно эта деталь отвечает за количество оборотов. Шкив крепится винтом крепления. Деталь довольно часто выходит из строя, поскольку делается из алюминия, а по природе своей хрупок.

Электродвигатель

Барабан вращаться не будет, если его не привести в движение. Делает это электродвигатель. Он находится в нижней части. Двигатели могут быть разные:

  • коллекторные;
  • бесколлекторные;
  • трехфазные.

Важно! В бытовых машинах чаще всего встречается коллекторный двигатель. Бесколлекторные агрегаты стоят в моделях , располагаются в верхней части барабана и крепятся прямо к стенке.

Ремень привода

Электродвигатель соединен с барабаном ремнем привода, и именно благодаря этому последний вращается. Приводной ремень может быть сделан:

  • из резины;
  • из нейлона;
  • из неопрена;
  • из полиуретана.

В машинах-автоматах применяются следующие ремни;

Важно! Ремни 3 L встречаются в машинах японского и европейского производства. В крупногабаритных агрегатах стоит привод J, в небольших – H, а маркировку Z можно увидеть в машинах российского производства.

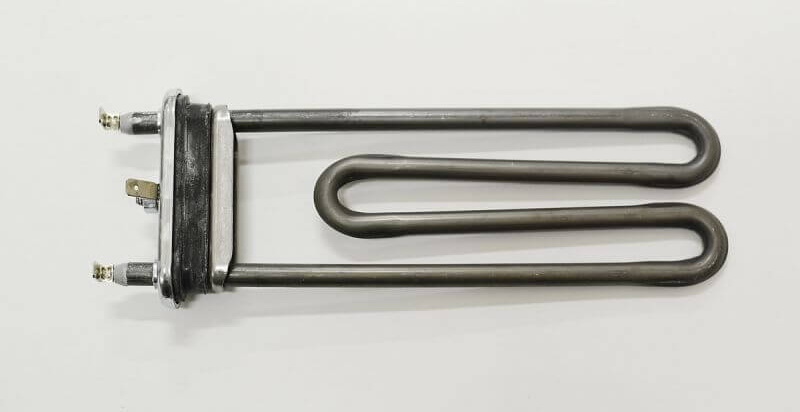

Нагреватель

Термоэлектрический нагреватель, он же ТЭН – важная часть любого бытового прибора. Его задача – преобразовывать энергию двигателя в тепловую. Без него вода просто не будет греться.

Есть модели, где ТЭН обеспечивает и сушку, что сказывается на принципе работы стиральной машины-автомат.

Важно! Мощность этого компонента может быть разной. У маленьких машин она составляет 800 Вт, но есть и настоящие домашние гиганты с мощностью 2200 Вт.

К нагревателю может присоединяться датчик температуры, но у некоторых моделей он находится непосредственно в баке.

Важно! Чаще всего первым из строя выходит именно ТЭН. Чтобы защитить его от негативного воздействия примесей в водопроводной воде, которые при нагревании образуют накипь, поставьте при подключении стиралки специальные .

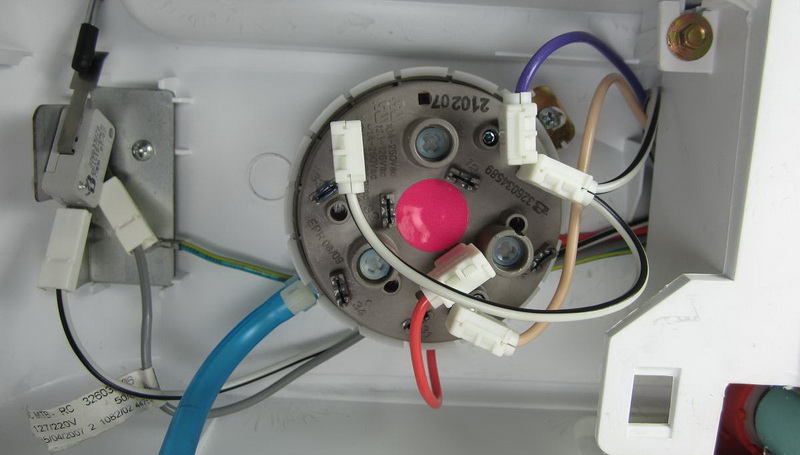

Прессостат

Прессостат – это не что иное, как реле уровня воды. В его задачи входит также и соединение ТЭНа и электромагнитного клапана. Он представляет собой цилиндр с большим количеством переключателей, к которому подводится трубка, идущая из резервуара высокого давления.

Важно! Благодаря этому устройству электронный мозг машины реагирует на изменение давления воды.

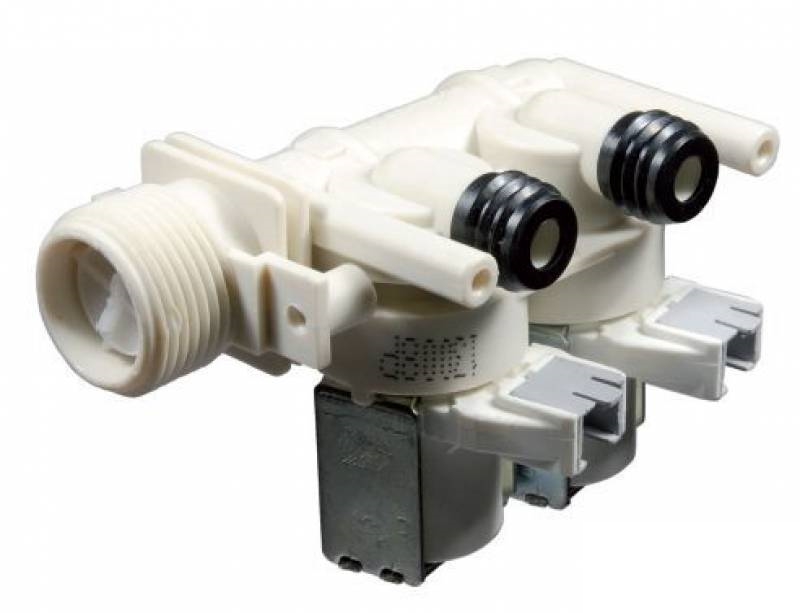

Система залива воды

Заливной клапан находится между входом шланга и бункером дозатора. От него зависит количество воды, которая заливается в машину. Клапаны бывают двух видов:

  • 180°.

Количество градусов определяет расположение отводов – у одних клапанов они находятся под прямым углом, у других – под развернутым.

Кроме того, клапаны делятся на несколько видов по количеству отводов – от одного до четырех. Количеству отводов соответствует и число катушек.

Важно! Четырехотводные клапаны стоят на машинах, у которых есть функция сушки белья.

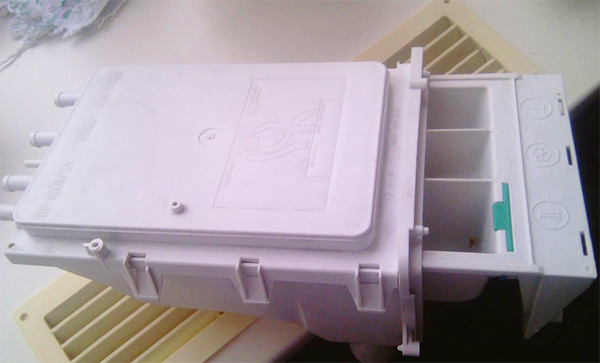

Бункер дозатора

Это — пластмассовая коробка с подведенными к ней патрубками. В верхней части емкости находятся дырочки – через них выходит вода, которая вымывает из лотка стиральный порошок.

Внутри короба находится выдвижная емкость – так выглядит лоток для моющих средств, если посмотреть на него изнутри.

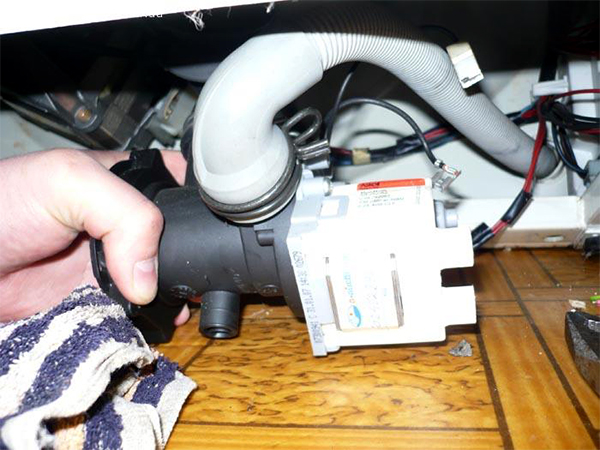

Система слива

Важная часть сливной системы – помпа, она же сливной насос. Принцип работы этой детали стиральной машины-автомат: помпа откачивает воду из бака, когда вы стираете белье.

Насос состоит из:

  • мотора с крыльчаткой;
  • улитки сливного шланга;
  • патрубков.

В бытовых машинах применяются насосы двух типов:

  • с синхронным двигателем;
  • с асинхронным двигателем.

В большинстве современных машин стоит первый тип насоса. Устройства с асинхронным двигателем уже практически не выпускаются.

Важно! Перед стиркой необходимо удалить из карманов все предметы – монета или гвоздь могут вывести помпу из строя.

Шланг

Он предназначен для того, чтобы выводить воду из машины. Делают сливные шланги из гофрированного пластика. Длина может быть самой разной – от 1 м до 4 м. Оптимальный вариант – 1,5-2 м. На шланге находятся крепления.

Важно! Чтобы подобрать такую деталь, воспользуйтесь нашими рекомендациями из статьи, посвященной отдельно .

Патрубок

В сливную систему входят также резиновый патрубок. В него устанавливается фильтр, препятствующий попаданию частиц стирального порошка в систему слива. С патрубком соединяется воздушная камера. Она обеспечивает стабильную работу прессостата.

Блок управления

Это – мозг машины, которые отвечает за все. Вам достаточно только установить программу. Внешняя часть блока – панель управления. Именно на ней вы устанавливаете режимы, определяете время, температуру и прочее.

Важно! Есть модели, у которых блок и панель представляют собой единое целое, но эти части могут быть и разделены.

У панели управления есть базовые функции и дополнительные. К базовым относятся:

  • блокировка дверцы люка;
  • заливка холодной воды до определенного уровня;
  • забор моющего средства;
  • нагревание воды;
  • собственно стирка по заданным программам;
  • слив воды;
  • предварительный отжим;
  • заливка воды для полоскания и слив;
  • заключительный слив воды;
  • отжим;
  • сушка
  • открывание люка.

У некоторых моделей открывание люка и завершение стирки сопровождаются звуковым сигналом.

Как работает стиральная машина?

Разобравшись с тем, для чего какая деталь нужна, рассмотрим принцип работы стиральной машины. Последовательность понятна и проста:

  • белье загружают в машину;
  • выбирают программу;
  • нажимают кнопку “пуск”.
  1. Включение двигателя, в бак льется холодная вода, а через бункер дозатора – моющее средство, начинается замачивание.
  2. Включается нагреватель и начинается основная стирка.
  3. Когда основная стирка заканчивается, помпа получает сигнал, что пора откачивать воду, вода уходит, белье отжимается, на все это реагирует прессостат и вода начинает снова набираться – для полоскания.
  4. После полоскания вода снова сливается, белье снова отжимается – и так три-четыре раза.
  5. Белье отжимается окончательно, уже на высоких оборотах, вода откачивается, после чего люк разблокируется.

Как работает барабан?

Вода, как вы уже, наверное, заметили, наливается в бак. Стирка же происходит в барабане. Вода туда попадает через многочисленные отверстия.

Важно! Барабан крутится, бак же – статичен.

Видеоматериал

Барабан не только крутится, он еще в процессе переворачивает белье, для чего существуют специальные выступы. Качественную же стирку обеспечивает нормальная работа всех частей стиральной машины. Агрегат – надежный помощник по хозяйству, но и ему требуется внимание. При поломке какой-то части ее немедленно надо заменить, даже если она непосредственно не участвует в процессе.


Автоматическая стиральная машина или «стиралка» относится к замечательным изобретениям человечества. Благодаря ей домохозяйки лишены необходимости тщательно следить за ходом стирки, добавлять в определенное время порошок, воду, отбеливатель, переворачивать и отжимать белье. Все это в состоянии проделать умное устройство, заключенное внутри корпуса стирального агрегата. Тем не менее, принцип работы стиральной машины автомат для многих остается тайной за 7 печатями, неразрешимой загадкой. Пролить свет на неразрешимые секреты поможет информация, размещенная в данном материале.

Упрощенно все агрегаты, в зависимости от конфигурации и способа загрузки белья, разделяются на 2 больших класса:

  1. Фронтальные.
  2. Вертикальные.

У первого вида дверца, через которую в машинку попадает грязное белье и потом вынимается чистое, расположена на передней стенке. Это самая распространенная конструкция. Второй отличается тем, что для работы с устройством нужно поднять верхнюю крышку: под ней скрывается люк в барабан, в который производится загрузка. Остается добавить, что вертикальные машины немного компактнее своих фронтальных собратьев, поэтому их предпочтительнее выбирать там, где свободное пространство ценится почти на вес золота.

В остальном агрегаты имеют схожее устройство и принцип действия. В них входят следующие основные узлы:

  • Корпус с дверцей или крышкой (включая шасси для силового агрегата).
  • Герметичный бак, в котором производится стирка.
  • Барабан для белья (на сухой вес от 3 до 5 кг).
  • Двигатель с приводом и системой управления.
  • Нагревательный элемент (ТЭН).
  • Специальный насос (помпа) для откачки воды.
  • Различные датчики (температуры, уровня жидкости).
  • Арматура для подключения (шланги, переходники, фильтры).

Отдельные модели могут быть оборудованы световыми индикаторами или жидкокристаллическим дисплеем, облегчающими диагностику, а также мониторинг режимов работы. Например, при открытой крышке (люке) стирка не начнется, о чем умная автоматика проинформирует владельца соответствующим сигналом. У различных производителей существуют также решения с прямым приводом (барабан насажен непосредственно на ось электромотора) или совсем уже экзотические – с отдельной сушилкой для белья.

Важно. Несмотря на конструктивные различия, основная компоновка стиральных машин остается неизменной на протяжении многих лет, поэтому достаточно изучить устройство и принцип работы любой из них, чтобы разобраться в остальных.

К основным техническим характеристикам бытовых стиральных агрегатов относятся:

  1. компоновка (с вертикальной, фронтальной загрузкой);
  2. класс энергопотребления (обозначается латинскими литерами от A до G);
  3. объем загружаемого белья (для бытовых изделий обычно в пределах 3-5 кг);
  4. дополнительные особенности, примененные производителем (покрытие бака, повышенная экономичность, жидкокристаллический дисплей, дублирование светового и звукового сигналов).

По типу загрузки стиральные машины разделены на 2 основных вида. Однозначно и безапелляционно заявлять, какой из них лучше, не имеет смысла. Фронтальная машина позволяет наблюдать за процессом стирки через прозрачное окошко в дверце, вертикальная отличается повышенной компактностью − ее можно порекомендовать для установки в совмещенных узлах малогабаритных квартир.


По классу потребления энергии большинство марок давно соревнуются между собой в рамках класса A: никого не удивляет обозначение А+ или ААА, констатирующее повышенную экономичность электрооборудования машины.

Объем стирки непосредственно зависит от потребностей владельца: для небольшой семьи вполне хватит 3 кг, если планируется стирать часто, помногу, включая пуховики или одеяла, нужны параметры побольше.

По части опций и функциональных дополнений мнения расходятся: они облегчают процедуру стирки, но при этом заботы о диагностировании того или иного этапа перекладываются на автоматику и довольно сложные электронные компоненты (практически микрокомпьютер), которые иногда могут выйти из строя в самый неподходящий момент.

Важно. Специалисты сервисных центров утверждают, что чем устройство проще, тем оно менее подвержено поломкам и отказам. Конечно, это вовсе не значит, что лучший агрегат для стирки − это обычное ведро.

Принцип работы стиральной машины основан на согласовании действий по вращению закрытого загруженного барабана, предварительно заполненного водой из водопроводной магистрали, с сигналами от датчиков (температуры, уровня, тахеометрических). Сначала в машину закладывается отсортированное белье.

На панели управления выставляются режимы, от них зависит продолжительность цикла, температура (до какой степени ТЭН должен подогреть воду в баке), количество оборотов при отжиме (или стирка без него), другие параметры. Захлопывается загрузочное окно барабана, верхняя крышка (или люк). Замок механически блокируется, открыть его невозможно. Данные о закрытии дверцы поступают в центральный блок, разрешая запуск стирки. Если этого не произошло, старта не будет (горит индикатор «Открыта дверца»).

Все эти данные анализируются и «запоминаются» управляющей схемой. После запуска процесса начинается закачка воды, о чем свидетельствует характерный шум. При неисправности этого узла (закрытии крана, отсутствии давления в центральной магистрали), стирка не начнется – за этим следит специальный датчик. Другой сенсор отвечает за заполнение бака водой до определенно уровня, после достижения отметки закачка автоматически прекращается. При этом поток жидкости омывает размещенные в крышке (у вертикальных машин) или в специальном лотке (у фронтальных) отсеки с порошком и добавками, перенося их в бак.


Подается команда на включение двигателя. Он может работать в различных режимах: движение вперед-назад (определенное количество оборотов в том и другом направлении), старт-пауза (кратковременная остановка после совершения нужного числа вращений, потом продолжение). Указанные методы относятся к ноу-хау производителя и призваны повысить качество стирки.

Когда электроника посчитает, что основной процесс стирки завершен, срабатывает подпрограмма полоскания. Для улучшения запаха постиранных вещей используются специальные добавки − их нужно залить в соответствующий контейнер перед началом стирки, одновременно с порошком. Последовательно сливается грязная вода, бак заполняется чистой, включается двигатель для вращения барабана и так до тех пор, пока специальный датчик не подтвердит, что вода после белья остается неокрашенной.

Тогда она сливается окончательно, и процедура переходит в завершающую стадию − отжим. Двигатель переключается на повышенные обороты (обычно до 1000, для деликатных тканей рекомендуют снижать их число до 400), лишняя жидкость, за счет действия центробежной силы, удаляется из белья и поступает в бак, после чего откачивается помпой. Остается выждать определенное время (обычно до 2 минут), когда автомат разрешит срабатывание замка дверцы. Стирка окончена, белье можно вынимать для просушки.

Электронное и вспомогательное оборудование

  • датчики (давления, уровня, тахеометрические);
  • концевые выключатели;
  • реле;
  • микропроцессоры;
  • индикаторы;
  • табло;
  • светодиоды;
  • управляющие регуляторы (кнопки режимов).

Управляющие элементы задают программу (включают агрегат), датчики и реле отслеживают показатели, необходимые для запуска режимов, а светодиоды и табло индицируют этапы стирки, диагностируя вероятные сбои. Каждый из этих элементов отвечает за определенную задачу в работе стиральной машины, без него она не сможет полноценно и нормально функционировать.

Более того, система блокировки не разрешит запуск при малейшей неисправности. У многих производителей для этого предусмотрен специальный индикатор: обратитесь в сервисный центр для диагностики. Схемы машин постоянно совершенствуются, если лет 20 назад для управления циклами использовались специальные программные колеса, то теперь этим занимается узкоспециализированный электронный микрочип.

В заключение

Современный стиральный агрегат – это высокотехнологичное, надежное изделие, сочетающее в себе простоту обслуживания, ремонтопригодность и высокую эффективность. Выбор той или иной модели зависит от ее назначения, универсальных решений не бывает. К какой бы марке не принадлежала стиральная машина, главное, чтобы она работала, облегчая жизнь своих хозяев, служа им верой и правдой.


(СМА). Но как она может быть устроена, для большинства людей остается загадкой. Если вы собираетесь сами ремонтировать некоторые узлы своего стирального агрегата, то знать, как устроена стиральная машина, будет полезно.

Перед тем, как рассматривать каждый узел СМА, вам следует посмотреть, как выглядит схема стиральной машины, чтобы вы имели общее представление о ее строении.

Модуль управления

Эту часть стиральной машины автомат можно назвать, без преувеличения, “мозгом” устройства. Он управляет всеми процессами, когда агрегат начинает стирать, отдает команды всем узлам, в том числе и электродвигателю, о начале или завершении работы. В установлены специальные программы , которые он выполняет. Список этих программ у каждой модели СМА разный. Есть модули более “умные”, с большим списком режимов и задач. Бывают попроще, дающие команды, на выполнение основных функций стирки и отжима.

При выходе электроники из строя, СМА начинает работать с ошибками, или вообще останавливается.

Для контроля над процессом стирки, модулю требуется информация от разных частей машины. Для этого используются датчики, которые отсылают в “мозг” стиралки сигналы:

  • термостат;
  • таходатчик;
  • другая электроника.

Датчик контроля уровня воды

Этот датчик контролирует уровень воды в баке. С его помощью модуль узнает информацию о ее количестве при наполнении. В паре с этим датчиком работает воздушная камера , которая, в зависимости от того, насколько заполнен бак, подает на него давление.

Термостат

Этот измеритель располагается в самом низу бака, и частично в него встроен. Он измеряет температурные показатели воды и отсылает сигнал в модуль управления.

Таходатчик

Для контроля скорости вращения двигателя используется таходатчик. Только с его помощью возможны разные режимы скоростей двигателя в процессе стирки или отжима.

Другая электроника

К ней относятся разнообразные реле (например, датчик закрытия люка), световые индикаторы и дисплей, показывающий информацию о выполнении текущей операции, панель навигации . Так, в моделях машин ATLANT (Атлант), бывает пять видов панелей:

  • со светодиодной индикацией;
  • с сегментным дисплеем и световой индикацией;
  • панель управления с ЖК-дисплеем;
  • панель управления с ЖК-дисплеем и кнопками навигации;
  • со светодиодной индикацией и сегментным дисплеем.

Элементы СМА

В результате получения всей информации от датчиков, электронный модуль начинает обрабатывать ее и отдает команду управляющим элементам машинки, после чего весь механизм включается в работу. К ним относятся:

  • , закрывающий дверцу люка;
  • электродвигатель;
  • помпа;

Замок дверцы люка

На передней стенке машинки находится люк, через который производится загрузка белья. В некоторых моделях стиральных машин, таких как Аристон, он имеет увеличенный диаметр , что облегчает загрузку. Когда запускается стирка, поступающий сигнал на замок люка, запирает его, пока программа не выполнится до конца.

Клапан подачи воды

После блокировки дверцы люка «мозг» посылает сигнал на впускной клапан, для его открытия и начала набора воды. Она будет набираться, пока не поступит сигнал от прессостата, что наполнение бака уже достаточно.

Электродвигатель

Для приведения барабана в движение, подается команда двигателю на запуск. Он соединен с барабаном посредством ременной передачи через шкив.

В этих элементов нет. Барабан является ротором, вращающимся в магнитном поле статора (катушки).

Направление и скорость вращения задаются вшитой программой через электронную систему управления.

Трубчатый электронагреватель

Чтобы нагреть воду в баке, используется ТЭН. Напряжение на него подается после команды с системы управления, после чего начинается подогрев воды до необходимых показателей. При достижении запрограммированной температуры, термостат отправляет сигнал в модуль на отключение нагрева.

Следует обратить внимание, что ТЭН со временем покрывается толстым слоем накипи , которая ухудшает отдачу тепла, из чего следует перегрев и перегорание спирали нагревателя. Поэтому рекомендуется периодически проводить . Но, например, в новых стиральных машинках Samsung (Самсунг) используется нагреватель, имеющий двойное керамическое покрытие.

После завершения выполнения программы стирки, на сливной насос (помпу) поступает команда на включение. Запускается электродвигатель помпы, и начинается откачка воды, через сливной шланг в канализацию.

То же самое действие происходит и при выполнении алгоритма полоскания. Насос состоит с одной стороны из улитки, содержащей , а с другой – электромотора с крестовой крыльчаткой. Фильтр доступен через переднюю панель корпуса для регулярной прочистки. Если его не очищать, помпа может выйти из строя.

Бак СМА

Бак стиралки является самым большим элементом данного устройства. На принципиальной схеме стиральной машины хорошо видно, что он занимает почти все внутреннее пространство агрегата. В самом баке находится барабан, в который загружается белье. Бак представляет собой пластиковую емкость с барабаном, трубчатым электронагревателем (ТЭН) и термостатом внутри.

В СМА ATLANT (Атлант) он сделан из высококачественного полипропилена.

Для удобства ремонта бак разделен на две части, которые могут быть соединены, в зависимости от модели машинки, болтами или скобами. На баке имеются места крепления для патрубков. Через них происходит заливка и сливание воды. Из-за большого веса этой конструкции, сверху барабан закрепляется через пружины к корпусу, а снизу установлен на , которые смягчают вибрацию.

Корпус барабана делают из нержавейки, стенки – перфорируют для хорошего проникновения воды из бака в процессе стирки. Белье во время вращательных движений барабана переворачивается и таким образом стирается.

Для герметичности фронтальная часть барабана соединяется с баком через резиновую манжету . На задней стороне он имеет вал, который выходит через заднюю стенку бака наружу. На валу крепятся подшипник и сальник. В стиральных машинах Ардо , конструкция барабана немного отличается. На его боковой стороне находятся дверцы, через них загружается белье.

Другие детали корпуса

Основная часть конструкции автоматической стиральной машины была описана выше. Но остались некоторые элементы, которые не были упомянуты:

  • бункер для порошка;
  • противовесы;
  • корпус стиральной машинки;
  • шланги.

Бункер для порошка

В отделении дозатора находится лоточек для порошка и ополаскивателя. К этому отделению подведены патрубки , через которые подается вода для смыва моющих средств.

Устройство стиральной машины автомат Zanussi (Занусси) отличается от других моделей наличием системы Jet System , которая благодаря постоянной циркуляции моющего раствора равномерно пропитывает белье во время замачивания. Агрегат способен определить момент, когда ткани хорошо пропитались, и пора отключать подачу воды.

Чтобы уравновесить возникающую вибрацию при отжиме белья, в корпус машинки устанавливают систему противовесов. На вид они представляют собой бетонные блоки , которые крепятся наверху и снизу бака.

Корпус СМА

Если из машинки вынуть все внутренние части, то останется корпус, содержащий люк для загрузки и верхнюю крышку. Корпус является каркасом машинки, к которому прикрепляются все элементы и узлы стирального агрегата.

Чтобы заливать или производить слив воды из машинки, к ней подсоединяются шланги. отводят в канализацию или в специальную емкость. Наливной подсоединяется одним концом к водопроводу, а другим к СМА.

Принцип работы стиральной машины автомат был рассмотрен выше. И поняв, каким образом работает этот агрегат, можно приступать к изучению отдельных его частей и механизмов. Но существуют СМА с вертикальной загрузкой, например – Ардо. Устройство таких стиральных машин отличается размещением люка для загрузки, и некоторыми внутренними конструктивными особенностями, разработанными для такого типа агрегатов.

Краткий обзор узлов СМА, конечно же, не поможет вам в ремонте, но зная устройство, легче найти причину и изучить узел, вышедший из строя более досконально.
