Устройство кровли металлочерепицы мягкой кровле. Как сделать крышу из металлочерепицы

Благодаря своим качествам, металлочерепица является одной из самых популярных и востребованных среди кровельных материалов нашего времени. Она отличается своей надежностью и долговечностью, а также благородным видом. Устройство кровли из металлочерепицы можно произвести самостоятельно, т.е. своими руками, или же можно воспользоваться для этого услугами профессионалов.

Крыша из металлочерепицы прослужит Вам долгие годы, если правильно и грамотно произвести монтаж.

Расчет материала

Чтобы крыша из металлочерепицы прослужила долгие годы и радовала своей надежностью, необходимо правильно подобрать и рассчитать материал для нее.

Нельзя забывать, что карнизная планка имеет большое значение и экономить на ней не рекомендуется. Листы металлочерепицы имеют толщину 0,45-0,5 мм. Длину листа рассчитывают из суммы длины карниза и ската, потому что закрепление листа делается у самого основания с учетом выступа.

Для того чтобы заказать нужное количество листов, необходимо учитывать, что поперек ската крыши располагаются «волны», а вдоль ската - «ряды». То расстояние, которое расположено между рядами металлочерепицы, называют шагом. Заказывая листы, нужно помнить, что длина их не должна превышать 7 метров, а минимальная длина листа должна быть 450 мм.

Прежде чем перейти к устройству крыши, можно сделать чертеж кровли и «разложить» по нему листы. Делая раскладку, нужно учитывать, что стыки и волны составляют единое целое как по всей длине, так и по всей ширине кровли. Данная схема поможет сократить отходы и упростит процесс монтажа.

Инструкция по обращению с металлочерепицей

Хотя металлочерепица - прочный материал, при работе с ней необходимо соблюдать некоторые правила. Во-первых, монтаж листов нужно начинать на земле. Листы распаковывают и складывают в стопки для каждого ската. Брать листы можно только в защитных перчатках! Для того чтобы переместить лист, его держат за край линии штамповки. Поднимать материал на крышу нужно с помощью направляющих из досок.

Передвигаться по металлочерепице можно только в обуви с мягкой подошвой, ступая на носки и ставя ногу параллельно скату. Ни в коем случае нельзя наступать на гребень волны, в одной выемке должна находиться только одна нога. При работе с металлочерепицей необходимо знать, что ее разрезать намного сложнее, чем просто стальной лист. Чтобы не повредить защитный слой и не вызвать коррозию, резать листы «болгаркой» нельзя! После резки, чтобы не испортить покрытие, необходимо сметать металлические опилки. Работать нужно в защитных очках и рукавицах.

Подготовительные работы

Для потребуются следующие инструменты:

• маркер;
• длинная рейка;
• рулетка;
• молоток;
• шуруповерт.

инструмент для резки: ручные ножницы по металлу, либо ножовка с мелкими зубьями, либо электрические высечные ножницы, либо электролобзик, или дисковая пила с твердосплавными зубьями.

Для правильного монтажа крыши необходимы не только инструменты и сама металлочерепица, но и все комплектующие, такие как конек (врезной, полукруглый и т.д.), торцевая и ветровая планки, утеплитель, прокладка профилированная и т.д.

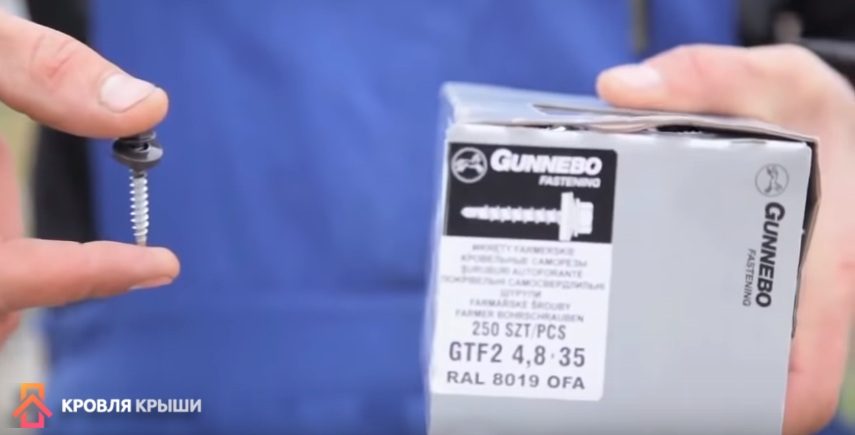

Металлочерепица крепится саморезами, которые должны быть из нержавеющей углеродистой стали высокого качества с антикоррозийным покрытием и ЕРDМ-прокладкой, которая выглядит как эластичная резинка. Эта прокладка обладает высокой стойкостью к различным воздействиям. Срок эксплуатации саморезов должен совпадать со сроком службы металлочерепицы.

Многие специалисты считают, что на 1 кв.м покрытия из металлочерепицы (стандартные листы) потребуется 8-10 саморезов (28 мм). Шуруп должен входить на два сантиметра в центральную часть обрешетки, так чтобы ЕРDМ-прокладка деформировалась, т.е. заполнила бы собой промежуток между листом и головкой крепежа с шайбой. Прокладка быстро примет свой первоначальный вид и создаст герметичное соединение.

Инструкция по устройству металлочерепицы не советует производить вкручивание крепежа в верхнюю часть волны листов. Это достаточно неудобно, не технологично и имеет большие шансы на брак. И если грамотно следовать правилам монтажа, то завинчивать нужно только в нижние части волн и только перпендикулярно обрешетке.

Устройство обрешетки кровли

Из металлочерепицы начинается с укладки гидроизолирующего слоя, который существенно продлевает срок жизни металла и кровли в целом. Гидроизоляционная пленка закрепляется непосредственно на стропилах и фиксируется с помощью контрреек (50 мм). Допустимый провис подложки между стропилами должен быть 20 мм. Нужно учитывать, что пленка закрепляется внахлест (150 мм).

После этого устанавливается обрешетка, состоящая из брусков (50х50 мм) и досок (32х100 мм), которые обязательно должны быть обработаны антисептиком. Первым делом к стропилам, поверх которых уложена гидроизоляция, от конька по направлению к карнизу устанавливаются спадающие бруски, после этого к ним прикрепляют горизонтально доски обрешетки. Шаг обрешетки может зависеть как от вида металлочерепицы, в частности, от профиля, так и от уклона ската крыши. Также он может зависеть и от получившейся ширины выступа листовой кровли, выходящей за границу первого бруска обрешетки. Первая доска от карниза должна быть толще остальных (50х100 мм), расстояние от наружного края карнизной доски, т.е от первой доски до середины второй, должно быть 300 мм. Затем крепятся доски обрешетки с расстоянием в 350 мм.

Сплошная обрешетка устанавливается в ендовах, также вокруг дымоходов и т.д. По обеим сторонам коньковой планки необходимо установить по две дополнительные доски, торцевые же планки нужно поднять выше обрешетки, т.е. на высоту профиля металлочерепицы. Планку ендовы нижней крепят саморезами в том месте, где происходит внутренний стык скатов к сплошной обрешетке. В зависимости от угла наклона крыши, делается нахлест 100-150 мм при стыковке планок и уже затем укладывают листы металлочерепицы, предварительно размеченные и подрезанные. Сверху на стык листов для красоты монтируют планку ендовы верхней.

Инструкция монтажа металлочерепицы

Из металлочерепицы начинают как с левой стороны, так и с правой. Если работа начинается с левого торца, то каждый последующий лист необходимо укладывать под крайнюю волну каждого предыдущего листа, при этом край должен выставляться по карнизу с выступом в 40 мм. Лучше всего сначала закрепить с помощью саморезов 3-4 листа на коньке. Чтобы было проще отрегулировать отклонения нахлеста, следующий лист необходимо закрепить одним саморезом, обязательно в верхней части волн, располагая под поперечной складкой. После выравнивания листы закрепляются окончательно, сначала первый лист у конька, а затем второй. Скрепляются они внахлест шурупом по верху волны, при этом канавка на краю каждого листа обязательно должна быть закрыта соседним листом. Далее каждый край последующего листа, который должен быть обязательно с канавкой, укладывается под предыдущий закрепленный лист.

Отверстия для болтов просверливаются дрелью, а сами болты устанавливаются на каждую вторую гофрированную складку перпендикулярно по отношению к листам, затем на дно канавки и обязательно на нижнюю сторону поперечной складки. Все последующие нахлесты (длиной 250 мм) выполняются у поперечной границы листа с помощью шурупов.

Торцевая и ветровая планки для металлочерепицы выполняют защитную и декоративную функции, важную роль играет и планка примыкания. Торцевая планка имеет конструкцию, похожую на конструкцию карнизной планки. Только карнизная планка крепится на нижнем краю ската, а торцевая - на боковых торцах. Наличие карнизной и ветровой планок позволяют сохранить целостность всей кровли и защитить ее от негативных механических воздействий.

Торцевая планка (135-145х2000 мм) устанавливается после того, как на крышу . Она монтируется выше обрешетки на высоту одной волны черепицы и крепится саморезами сбоку и сверху, при этом прижимаясь к волне листа металлочерепицы. Последующая торцевая планка монтируется внахлест (50 см). Сначала торцевая планка выравнивается относительно черепицы, затем прикручивается капитально. Чтобы улучшить герметизацию, в стык между торцевой планкой и металлочерепицей нужно положить уплотнитель.

Для того чтобы металлочерепичная кровля герметично примыкала к печным трубам или стенам, на скате крыши делается внутренний фартук. Для этого используются планки примыкания нижние, которые прикладываются к стенкам трубы, затем отмечается верхняя кромка планки на стене. После этого по намеченной линии пробивается штроба с помощью «болгарки». Далее пыль убирается, а штроба промывается водой. С нижней стенки трубы начинается установка внутреннего фартука. Планка примыкания нижняя подрезается по месту, устанавливается и закрепляется саморезами. Затем по такой же схеме монтируется фартук по остальным стенам. Чтобы исключить возможность протечек, установка производится внахлест 150 мм.

Берется плоский лист, который называется «галстук» (для стока воды), и устанавливается под нижний элемент внутреннего фартука. Этот «галстук» направляется в ендову или вниз до карниза крыши. В конце, с помощью плоскогубцев и молотка, по краю «галстука» делается бортик. Листы металлочерепицы устанавливаются поверх внутреннего фартука и «галстука».

Устройство планки примыкания верхней является завершающим моментом монтажа крыши. Установка происходит, как и у внутреннего фартука, только верхняя кромка наружного декоративного фартука крепится прямо к стене, не заводя его в штробу. Это отделочный элемент кровли, выполняющий свои функциональные обязанности и придающий крыше красивый внешний вид.

Дополнительные работы

После завершения монтажа всей металлочерепицы необходимо перейти к следующему этапу и скрыть конек крыши. Для этого нужна уплотнительная прослойка, с помощью которой он закрывается коньковыми элементами с нахлестом на черепицу, которые крепятся обычными гвоздями к обрешетке с шагом 200 мм.

Из металлочерепицы выполняется с помощью специального разжелобочного элемента. На нижнюю обшивку монтируется промежуточная конструкция, на которую на болтах прикрепляется разжелобочный элемент. Все зазоры между листами металлочерепицы и разжелобочным элементом, зазоры во всех местах под коньком, все остальные неплотности и зазоры на крыше герметизируются любым силиконовым герметиком или устраняются специальными уплотнительными лентами, которые прибиваются к профилю небольшими гвоздями.

При монтаже антенных выходов срезается их верхушка антенного выхода, чтобы размер получился на 20% меньше самого диаметра трубы. Затем он надевается на трубу, и основанию антенного выхода придают форму кровли с помощью киянки. После этого необходимо промазать стыки силиконовым герметиком и закрепить антенный выход саморезами к кровле.

Для установки вентиляционных элементов сначала отмечается и вырезается по шаблону отверстие в металлочерепице. Затем к листам металлочерепицы саморезами прикрепляется проходной элемент с предварительно нанесенным силиконом. В проходной элемент вставляется выход вытяжки и устанавливается вертикально с помощью уровня, после закрепляется саморезами. Выход вытяжки соединяется с помощью гофрированной трубы с воздуховодом внутри дома. Сама труба прокладывается через пароизоляцию, затем утеплитель и, конечно, гидроизоляцию. Все места, где проходит гофрированная труба, герметизируются клейкой лентой.

Популярность металлочерепицы при обустройстве кровельного покрытия объясняется ее доступностью и относительно простой технологией укладки. Кровля из металлочерепицы обладает отличными эксплуатационными качествами и подойдет для крыш любой конфигурации. Соблюдение всех требований при укладке такого покрытия гарантирует продолжительный срок его службы. Правильное устройство кровли из металлочерепицы обеспечит надежную защиту подкровельного пространства и жилых помещений от атмосферных осадков. Практически все производители металлочерепицы и кровельных аксессуаров предоставляют покупателям своей продукции подробные руководства и технические инструкции по правильному обустройству кровли из металлочерепицы. Основные принципы монтажных работ идентичны, однако, существуют и отдельные рекомендации для конкретной продукции. При рассмотрении вопроса устройства кровли из металлочерепицы нужно определиться, каким будет принцип ее утепления, крыша будет холодной или теплой.

Устройство крыши из металлочерепицы в некоторых аспектах зависит от принципа ее утепления. Различают два основных вида кровли – холодная и теплая. В первом случае речь идет об утеплении только внутреннего помещения чердака или нежилого этажа, притом что внешняя часть кровли из металлочерепицы теплоизоляцией не оборудуется. В этом случае конструкция скатов предусматривает естественную вентиляцию, что предотвращает образование конденсата от разницы температур. Теплая же крыша, в отличие от холодной, предусматривает формирование многослойного теплоизоляционного слоя. Конструкция теплой крыши позволяет обустроить мансардный жилой этаж, поскольку ее теплоизоляционные качества будут на порядок выше холодной кровли. Сам так называемый пирог теплой кровли из металлочерепицы нужно сформировать из слоя пароизоляции, теплоизоляционного материала, который укладывается между лаг кровли, и гидроизоляционной мембраны, служащей препятствием попадания конденсата с обратной стороны металлочерепицы на теплоизоляцию. Пароизоляционная пленка при этом служит защитой от испарений с внутренней стороны помещения.

Обрешетка

Одним из наиболее ответственных этапов обустройства кровли из металлочерепицы является формирование обрешетки. Схема сборки этой конструкции по своей сути является формированием каркаса будущей кровли, а от ее правильного оборудования и монтажа зависят эксплуатационные качества всей крыши.
Обустройство кровли под металлочерепицу условно можно разделить на нижеперечисленные последовательные этапы:

• возведение стропил;
• настил гидроизоляционной пленки;
• обустройство контробрешетки;
• обрешетка.
• покрытие металлочерепицей.

Листы гидроизоляции располагаются в горизонтальном порядке. Первый отрезок фиксируется параллельно карнизной планке с небольшим нахлестом на нее (5–10 см). Крепление осуществляется при помощи строительного степлера. Последующие отрезки располагаются последовательно по мере продвижения к коньку крыши с учетом нахлеста на предыдущий ряд в 10 см. Контробрешетка служит основанием для горизонтальных балок обрешетки. Ее нужно укладывать вертикально на верхнюю часть стропил, по сути повторяя их расположение. Обычно расстояние между стропилами, а соответственно и брусками контробрешетки, составляет от 60 до 90 см. Для этого элемента каркаса обычно используются бруски шириной 5 см и высотой 3 см или также 5 см. Инструкция предусматривает, что кроме этого, у нижнего основания ската крыши фиксируются две доски, высота которых должна соответствовать высоте контробрешетки, а ширина составлять около 10 см. Эти доски будут выполнять роль карнизного основания.

Поверх контробрешетки монтируется непосредственно сама обрешетка. Для её устройства используют деревянные бруски 5×5 см либо 3,2×10 см. Они должны быть обработаны антисептиками для древесины, предохраняющими от гниения, образования грибка или плесени. Обязательным условием является усиление обрешетки в районе расположения конька. Оно обеспечивается соединением двух последних брусков.
Расстояние между отдельными досками обрешетки, или так называемый шаг, определяется в зависимости от выбранного вида металлочерепицы. Инструкция к тому или иному профилю кровельного покрытия содержит подробную информацию об этом показателе, а также размере шага в карнизной части ската кровли. Так, для металлочерепицы Каскад необходимо обеспечить шаг обрешетки между первым и вторым бруском в 250 мм, между вторым и третьим – 350 мм, а для последующих – 300 мм. При обустройстве металлочерепицы типа Монтеррей шаг между первой и второй обрешетиной должен составлять 300 мм, а между последующими 350 мм. Металлочерепица типа Элит предусматривает шаг обрешетки 350 мм между первым и вторым рядом и 400 мм между последующими.
Также стоит обратить внимание на крепление элементов контробрешетки к стропилам. В этом случае специалисты рекомендуют между вертикальными брусками контробрешетки и стропилами прокладывать ленту из вспененного полиуретана или полиэтилена. Такая прокладка необходима для поглощения возможной незначительной деформации стропил из-за высыхания дерева и последующего нарушения конструкции контробрешетки и целостности гидроизоляционного слоя. Все составляющие элементы обрешетки фиксируются при помощи гвоздей. Специалисты, учитывая практику и личный опыт, рекомендуют использовать оцинкованные гвозди. Закрепление листов металлочерепицы начинается с нижнего правого угла ската. Первый лист тщательно выравнивается по всем направлениям и фиксируется к обрешетке только одним саморезом в верхней части. Далее укладывается еще один лист параллельно зафиксированному. Оба полотна скрепляются между собой саморезами. После этого листы еще раз тщательно выравнивают по карнизу и окончательно фиксируют к обрешетке при помощи саморезов с резиновыми прокладками. Дальнейшая укладка проводится с нахлестом части нового листа на уже зафиксированный. Также многие мастера укладывают листы слева направо, подсовывая следующий лист в замок предыдущего. Так можно добиться более точной стыковки листов в замках.

Ендовы

Одним из важных элементов при устройстве кровли из металлочерепицы является ендова. Она представляет собой внутренний стык соприкасающихся между собой поверхностей кровли. Формировать основу для ендовы нужно из сплошной поверхности. Для этого используются широкие доски либо совмещаются несколько стандартных брусков обрешетки. Инструкция предусматривает установку как нижних, так и верхних ендов. Нижние элементы фиксируются непосредственно на поверхность обрешетки при помощи саморезов. Нижняя ендова выполнена из прочного оцинкованного листа стали. Технология оборудования кровли с использованием нижней ендовы подразумевает отвод воды, которая проникает под кровельное покрытие в местах стыка скатов. Конструкция этого вида ендовы представляет из себя равносторонний элемент с внутренним углом в 135 градусов, края которого загнуты.
Верхняя ендова для кровли из металлочерепицы больше имеет декоративное значение, чтобы скрыть стык листов с нижней ендовой. Как предусматривает технология обустройства металлочерепичной кровли, верхняя ендова устанавливается на последних этапах работ.

Торцевые планки

Еще одним важным элементом кровли из металлочерепицы является торцевая планка. Эта деталь предназначена для защиты края листа металлочерепицы от попадания атмосферных осадков под его поверхность, а также скопления пыли, листвы или прочего мусора между торцевой доской и поверхностью кровли. Кроме того, торцевая планка защищает конструкцию от ветровых нагрузок и придает кровле эстетичный внешний вид. Торцевые планки нужно фиксировать непосредственно к торцевой доске, а ее край должен плотно соприкасаться с листом металлочерепицы. Фиксировать торцевые планки нужно с шагом в 50–60 см, а нахлест между такими элементами должен составлять не менее 5 см.

Исходя из названия этого элемента, несложно догадаться о его предназначении и расположении в конструкции кровли из металлочерепицы. Установка карнизной планки завершает обустройство каркаса кровли. Она должна крепиться после фиксации на каркасе лобовой (карнизной) доски.
Инструкция проведения работ по обустройству кровли из металлочерепицы предусматривает необходимость нахлеста нижнего края гидроизоляции на карнизную планку, что обезопасит от проникновения воды в несущую конструкцию.

Коньковые планки

Кровля из металлочерепицы на верхних стыках скатов требует наличия защитных деталей, которые обеспечивают естественную вентиляцию подкровельного пространства и скрывают расстояние между листовым материалом, обеспечивая надежную защиту от попадания воды. В качестве такого элемента выступают коньковые планки. Коньки могут быть как плоские, так и округлые. Технология их монтажа предусматривает крепление при помощи кровельных саморезов с резиновыми уплотнителями, а под саму планку рекомендуется укладывать коньковый уплотнитель. Эта деталь препятствует попаданию атмосферных осадков, мусора или насекомых под поверхность кровли.

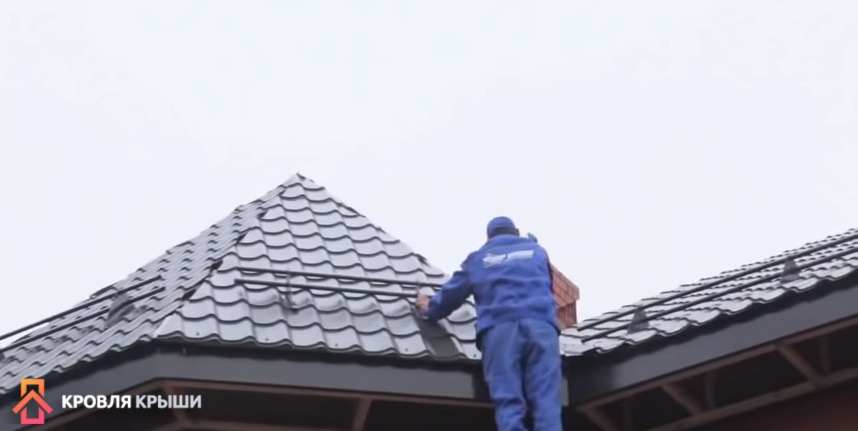

Снегозадержатели и другие элементы безопасности

Кровельная конструкция из металлочерепицы предусматривает наличие дополнительных аксессуаров для обеспечения ее безопасной эксплуатации и обслуживания. Так, для исключения неконтролируемого схода снежного покрова с кровли и возможного травмирования людей, производится установка снегозадержателей (некоторые производители маркируют такие элементы как снегоулавливатели). Схема установки может предусматривать расположение этих элементов в одну линию через определенное расстояние, а также в шахматном порядке. Эти элементы нужно крепить после второй или третьей волны металлочерепицы от карнизной планки. Снегозадержатели имеют две наиболее распространенные конструкции – в виде планок различного формата или соединенных между собой трубок.

Как известно, передвижение по поверхности металлочерепицы может стать причиной ее деформации. Такие аксессуары, как переходные мостики и кровельные ограждения обеспечат сохранность кровельных листов и безопасность передвижения по ним. Схема установки таких элементов кровли должна предусматривать наличие отдельной сплошной обрешетки. Также возможен монтаж специальных лестниц, при помощи которых можно взбираться на скаты со слишком крутым уклоном. Инструкция установки этих элементов предусматривает обязательную герметизацию мест крепления к поверхности кровли из металлочерепицы. При этом лестница может состоять из двух сопряженных конструкций – пристенной и кровельной. В комплектацию к этим аксессуарам также входят кронштейны, уплотнители, опорные элементы, поручни и пристенные фланцы.

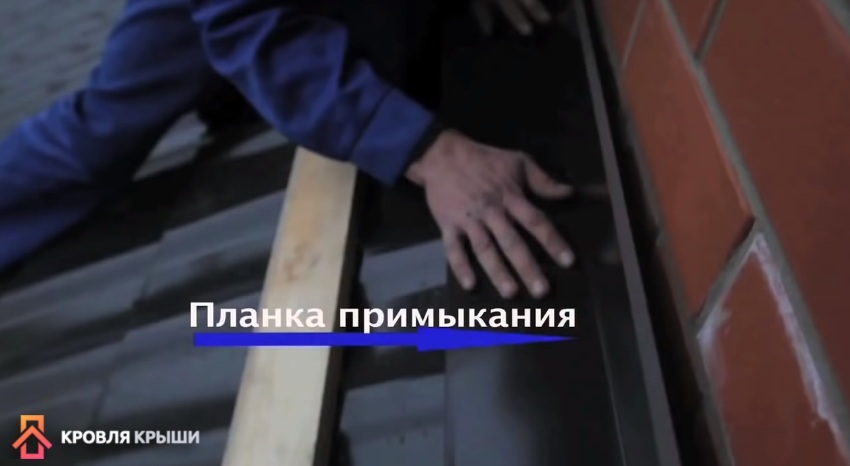

Планки примыкания

Немаловажным этапом монтажа кровли из металлочерепицы является обустройство примыканий листового материала с конструкционными элементами здания, которые располагаются на крыше. К таковым можно отнести мансардные окна, дымоходы, вентиляционные выходы. И если в случае с мансардными окнами достаточно использовать детали, которые идут в комплекте с окном, то выход дымоходов нужно оборудовать при помощи специальных планок. Правильная технология оборудования таких узлов исключает попадание атмосферных осадков между дымоходом и окружающими листами металлочерепицы. Как и в случае установки ендов, планки примыкания могут использоваться также двух типов – внешние и внутренние. Так называемый внутренний фартук полностью охватывает периметр дымохода и фиксируется с расположением верхней загнутой кромки в заранее оборудованную штробу в кладке дымохода. После этого внутреннее примыкание оборудуется отводом воды под листами металлочерепицы. После укладки листового кровельного материала нужно произвести установку внешних планок примыкания. По принципу внутренних, края этих планок также помещаются в заранее подготовленную штробу в дымоходе.
Сверху вентиляционных выходов, проходящих через кровлю, устанавливаются специальные аксессуары, препятствующие попаданию воды или листьев в каналы.
Для установки описываемых деталей нужно оборудовать отверстие в кровле и закрепить их при помощи саморезов, не забыв при этом о герметизирующей прокладке, которая идет в комплекте. По схожей процедуре монтируются канализационные выходы и места крепления телевизионных антенн.

Металлочерепица и металлопрофиль – два новых материала, уверенно занимающих лидирующие позиции на рынке кровельных покрытий. Каждый из них имеет свои незначительные отличия, касающиеся в большей мере дизайнерских решений, а не технических параметров и эксплуатационных характеристик.

Чтобы не допускать досадных ошибок во время обустройства кровли из металлической черепицы нужно не только знать технологию производства монтажных работ, но и понимать, почему необходима именно та или иная операция. Такие специальные знания имеют опытные кровельщики, они дают им возможность принимать правильные решения в непредвиденных ситуациях. Во время строительства нет и не может быть полностью одинаковых объектов и условий, опытные мастера самостоятельно выбирают оптимальный вариант решения проблем с учетом предпочтений и возможностей заказчика и существующих объективных факторов.

Мы не рассматриваем типы стропильных систем, их довольно много. Кстати, не все они считаются оптимальным вариантом для металлочерепицы. В статье главное внимание уделяется типам кровли, а они могут быть только двух видов.

Тип кровли	Эксплуатационные характеристики
	Теплая кровля – не техническое, а коммерческое название. С физической точки зрения сама кровля ничего не обогревает, она не продуцирует тепловую энергию. Теплая кровля только минимизирует потери тепла с чердачных помещений и за счет этого улучшает параметры микроклимата, уменьшает стоимость содержания жилых помещений в отопительный период. Такие крыши часто называют мансардными, это довольно сложные и очень дорогие конструкции. Требуют беспрекословного выполнения рекомендаций производителей и строительных норм и правил. Застройщикам следует помнить, что отклонения от существующих технологий не только существенно уменьшают эффективность теплосбережения, это еще не самая главная проблема. Опасность состоит в том, что некачественно сделанная теплая крыша становится причиной быстрого выхода из строя несущих элементов стропильной системы. Как следствие – необходимость выполнения ремонтных работ кровли, а они всегда обходятся очень дорого и требуют много времени. Теплые кровли в нашей стране начали использоваться относительно недавно, но и за это короткое время они стали очень востребованным у застройщиков.
	Обыкновенный традиционный метод кровли на зданиях различного назначения. Такой вариант выбирается в том случае, когда чердачные помещения не планируется использовать как жилые, сметная стоимость конструкции намного дешевле теплой. Но есть определенные нюансы – некоторые недобросовестные кровельщики пытаются убедить заказчиков в необходимости монтажа контробрешетки, парозащиты и прочих элементов теплой кровли на обыкновенной крыше. Аргументируют они это различными причинами, но главную не указывают. А она очень простая – стремление получить максимальную сумму вознаграждения за свою работу, в том числе и бесполезную. Более подробно на этих нюансах мы остановимся немного ниже.

Цены на металлочерепицу

Металлочерепица

Для примера мы рассмотрим самую распространенную технологию укладки металлочерепицы – без утеплительного слоя. Какие чаще всего допускаются ошибки и какие рекомендации по технологии нужно выполнять?

Пароизоляция металлочерепицы

Недобросовестные или неграмотные кровельщики настоятельно рекомендуют застройщикам делать пароизоляцию холодной крыши. Объяснения – за счет этого уменьшается попадание пара на металлические листы и намного увеличивается срок их эксплуатации. На самом деле все с точностью до наоборот, значительно ухудшает эксплуатационные параметры. Почему?

1. Даже теоретически невозможно сделать пароизоляцию полностью герметичной, влажный воздух в любом случае будет попадать на металлочерепицу через неплотности стыков, из-за линейных температурных колебаний стропильной системы, из-за того, что сами парозащитные мембраны в небольших количествах пропускают влагу и т. д. Это значит, что, наличие парозащитных мембран не исключает образование на листах конденсата со всеми негативными последствиями.
2. Если установлена мембрана, то эффективность естественной вентиляции подкровельного пространства существенно ухудшается. Ненамного улучшает положение и контробрешетка со специальными продухами. Лучше всего листы высыхают только тогда, когда их плоскость полностью открыта, удаление конденсата происходит не только во время движения воздушных масс, но и в спокойном состоянии за счет разности давления насыщенного парами воздуха.
3. Очень затруднена визуальная ревизия состояния деревянных конструкций стропильной системы. Кровля может длительное время иметь протечки, которые сложно заметить с чердака из-за установленной мембраны. Постоянно мокрое дерево быстро поражается гнилью, теряет свои первоначальные несущие свойства, стропильная система требует сложных ремонтных работ. Различные пропитки помогают мало.
4. Увеличение сметы крыши. Мембрана стоит немалых денег, а особенно самая современная так называемая диффузионная. Работы по ее укладке также приходится оплачивать, как результат – заметное увеличение сметной стоимости кровли.

На этом примере мы постарались объяснить, почему следует знать не только технологию, но и понимать назначение каждой операции, всегда должна быть четкая логика и научное объяснение тех или иных действий.

Цены на материал для пароизоляции

Материал для пароизоляции

Во время обустройства этого элемента неопытные строители часто допускают две ошибки.

Первая. Кронштейн для фиксации водосточного желоба крепится непосредственно к первой доске обрешетки. Так делать нельзя, металлическая полоса будет упираться о лист черепицы и деформировать его. Это в лучшем случае, в худшем со временем в этом месте из-за неизбежных колебаний кровли тонкий прокат продырявится. О последствиях рассказывать нет необходимости. Под кронштейн следует делать специальное углубление, его верхняя плоскость не должна выступать над поверхностью досок.

Вторая. Не регулируется толщина компенсирующей рейки под карнизную планку и нижний край первого листа кровли. Стандартная толщина пиломатериалов для обрешетки и контробрешетки 20–25 мм, такие же размеры и у планки под компенсирующую рейку. В результате она приподнимает нижний край листа и изгибает весь профиль. Не нужно лениться, настоятельно рекомендуется уменьшить толщину рейки и подогнать ее по высоте к параметрам профиля листа. В большинстве случаев толщина рейки должна составлять 15 мм, конкретные значения зависят от вида металлочерепицы и должны указываться в инструкции по монтажу от производителя. Если размеры подогнаны правильно, то лист металлочерепицы будет плотно прижиматься по профилю, никаких провисаний не будет.

Как выравнивать первые листы металлочерепицы

Чем длиннее здание, тем важнее точно выставить первые ряды кровли. Несколько миллиметров ошибки на одном конце ската превращаются в несколько сантиметров на противоположном, а такую погрешность отлично заметно с земли, полностью скрыть брак невозможно.

Но и это не все проблемы. Дело в том, что фиксировать металлочерепицу нужно только в предусмотренных точках под верхней частью профиля. Обрешетка делается по большей части из реек шириной примерно 3 см, за счет этого достигается уменьшение расхода дорогих пиломатериалов. Смещение листов на два сантиметра становится критичным – саморезы не удерживают покрытие с расчетной надежностью. В самых сложных случаях придется или полностью демонтировать все установленные листы и начинать работу снова с учетом допущенных ошибок, или поприбивать дополнительные рейки обрешетки с учетом величины смещения мест фиксации. Оба варианта очень нежелательны и всегда имеют негативные последствия.

Как точно установить первые ряды на длинном скате? Делается это в несколько этапов.

1. Установите на стропильной системе два листа первого ряда и один лист второго. Обращайте внимание, чтоб они соединялись в предусмотренных местах. Листы на скате должны напоминать латинскую букву «L».
2. В одном месте закрутите саморез, не затягивайте его сильно, уплотнительная резинка должна лишь слегка касаться поверхности металлического профиля, но не сжиматься. Саморез фиксируется на среднем листе примерно по центру. За счет этого можно осторожно сдвигать все три листа одновременно, они не выскакивают из заводских замков, поворачиваются вправо/влево на несколько сантиметров. Таких смещений вполне достаточно для того, чтобы точно выставить металлическую кровлю по отношению к карнизу.
3. Если у вас предварительно натянута веревка для выравнивания – отлично, процесс монтажа первых листов несколько упрощается. Во время натягивания веревки нужно точно замерять ширину скатов, разбежности по крайним плоскостям не могут превышать ±2 мм. Если веревки нет, то выравнивание придется делать на глаз. Рекомендуется перед тем как окончательно фиксировать положение первых листов, уложить еще несколько по длине. Это повысит точность регулировки и полностью исключит вероятность очень неприятной ошибки.

Если есть желание или необходимость вносить свои коррективы, то опытные кровельщики советуют никогда не уменьшать их общее количество на квадратном метре кровли. Увеличивать число мест крепления можно, вкручивайте их хоть в каждую волну.

Именно так следует поступать с боков и карниза крыши, далее максимальное расстояние между метизами – в шахматном порядке через волну. Реже категорически запрещается, не стоит экспериментировать, при сильных порывах ветра могут быть подрывы вплоть до сноса всей кровли.

Практический совет. Есть рекомендации вкручивать саморезы в два листа одновременно в точке совмещения стыка, она расположена на верхнем гребне волны. Делать так можно только в одном случае: во время планировки размещения листов металлической черепицы была допущена ошибка и замки оказались с подветренной стороны крыши. Фиксация саморезами в местах стыка уменьшит шумность во время сильных порывов ветра и минимизирует риски задувания в щели мелкого сухого снега.

Работать следует в мягкой обуви, ставать только в выемки, гребни могут прогнуться под весом человека. Соблюдайте рекомендованную производителем раскладку листов, это исключает появления больших зазоров в места состыковки четырех углов. Каким путем достигается такой результат? Все довольно просто. Еще на стадии проектирования оборудования для производства профлиста предусматриваются специальные радиусы изгибов кромок, за счет чего они компенсируют незначительное увеличение толщины.

Предпочтительно укладывать листы справа налево, за счет такой технологии облегчается стыковка. Если делать наоборот, то стыки последующих листов придется подпихивать под волны предыдущих. Это увеличивает риски повреждения антикоррозионной защиты и усложняет процесс фиксации саморезов.

Цены на популярные модели шуруповертов

Шуруповерты

Пошаговая инструкция

Чем сложнее стропильная система крыши – тем труднее ее делать и тем больше будет непроизводительных отходов.

Сложные крыши рекомендуется накрывать мягкими кровельными материалами. Если в перспективе планируется холодные крыши делать теплыми, то обязательно крепите ветрозащиту. Дело в том, что все операции по утеплению кровли можно сделать с чердака, нельзя лишь установить ветрозащиту (гидрозащиту).

Проверьте размеры обрешетки. Расстояние между рейками по осям должно равняться 35 см, это стандарт крепления абсолютного большинства металлических листов. Первая рейка прибивается ближе, расстояние примерно 15–20 см в зависимости от конкретного производителя кровельного материала. Размеры следует соблюдать строго, каждый саморез должен фиксироваться только под волной, именно в этом месте металл плотно прилегает к рейкам. Чем дальше от кромки, тем больше расстояние между листом и обрешеткой, что увеличивает прогиб кровли. Рекомендуется соблюдать минимальный угол наклона скатов не менее 14°, чем больше значение, тем меньше нагрузка на профиль, тем меньше риски их прогибов.

Видео — Монтаж обрешетки под металлочерепицу

Важно. Постоянно соблюдайте правила техники безопасности при выполнении кровельных работ. Не работайте без страховки, не поднимайте лист металла веревками и в ветреную погоду. Всегда подготавливайте специальные приспособления для облегчения перемещения по крыше, старайтесь устанавливать леса вокруг здания.

Резать листы можно циркульной переносной пилой с твердосплавными зубьями, электрическими или ручными ножницами по металлу. Что касается болгарки, то производители запрещают использовать этот инструмент для отрезания листов. Хотя на практике мастера часто режут металлочерепицу именно болгаркой. Дело в том, что антикоррозионный слой страдает всего на ширине 1–2 мм, а место среза всегда закрыто от попадания атмосферной влаги доборными элементами. До настоящего времени не зафиксированы протечки крыши из-за разрезания болгаркой. А вот нарушения технологии укладки часто становятся причиной нарушения герметичности.

Металлическую стружку после резания нужно аккуратно удалять мягкой щеткой, а появившиеся царапины заделывать специальной полимерной краской, продающейся в комплекте с черепицей.

Шаг 1. Приступайте к установке парозащитной пленки. Она монтируется со стороны чердака, крепится к стропилинам при помощи степлера. Нахлест не менее десяти сантиметров, стыки обязательно проклеиваются скотчем. Многие современные материалы имеют готовую клеящую полосу, нужно снять защитную бумагу и соединить место нахлеста. Аккуратно обрабатывайте места переходов, стыки дымоходов и иных инженерных коммуникаций. Чем лучше смонтирована парозащита – тем выше параметры теплосбережения. Дело в том, что показатели теплопроводности минеральной ваты резко уменьшается при повышении относительной влажности.

Шаг 2. Прибейте поверх пленки рейки, они фиксируются к стропильным ногам. Рейки выполняют две задачи: обеспечивают естественную вентиляцию пространства между парозащитной и потолком и служат конструкциями для крепления обшивки.

Шаг 3. Установите на место утеплитель. Чаще всего для этих целей применяется базальтовая вата. Толщина утеплительного слоя должна быть не менее 10 см, если здание располагается в холодных регионах, то толщина может увеличиваться до 25 см.

Цены на минвату

Важно. Никогда не пытайтесь сэкономить за счет уменьшения толщины утеплителя. Такие действия имеют очень печальные последствия, для их устранения придется вкладывать значительные финансовые средства.

Теплоизолятор укладывайте со смещением стыков, не допускайте образования мостиков холода.

Шаг 4. Для гидроизоляции под металлочерепицей применяйте специальную мембрану. Она пропускает пар, попавший в минеральную вату, и не позволяет конденсату опять попадать в утеплитель. Но это еще не все задачи мембраны. Дело в том, что минеральная вата имеет очень маленькую плотность, воздух без проблем продувает ее насквозь и уносит тепло. Для предупреждения тепловых потерь минвату следует защитить от ветра, с этими функциями отлично справляется мембрана. Нахлест рядов 10–15 сантиметров, мембрана фиксируется строительным степлером.

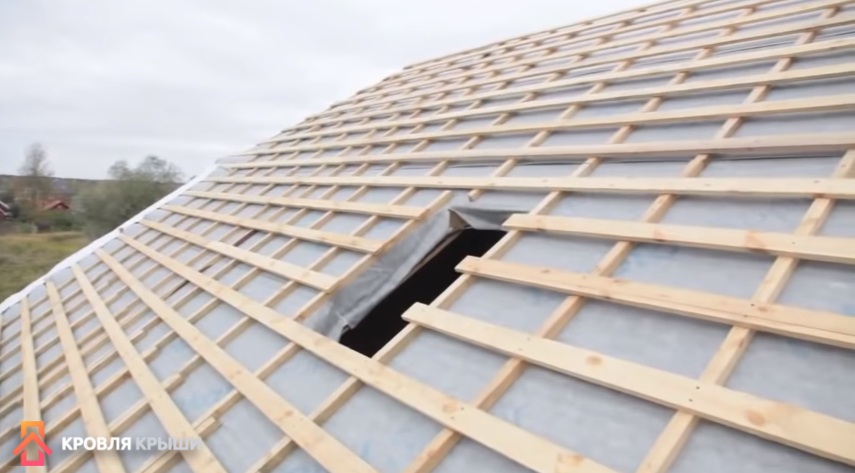

Шаг 5. Вдоль стропильных ног надо установить бруски для контробрешетки. Для обеспечения эффективной вентиляции рекомендуется толщина брусков 5 см.

Шаг обрешетки выбирается в зависимости от размеров волны профиля черепицы, в большинстве случаев этот размер одинаков и равняется 35 см. Не забывайте об особенностях первой рейки обрешетки.

Для обрешетки лучше использовать доску шириной не менее десяти сантиметров, такой запас позволяет без проблем нивелировать небольшие неточности во время укладки металлочерепицы.

Обрешетка из доски 100 х 25 мм

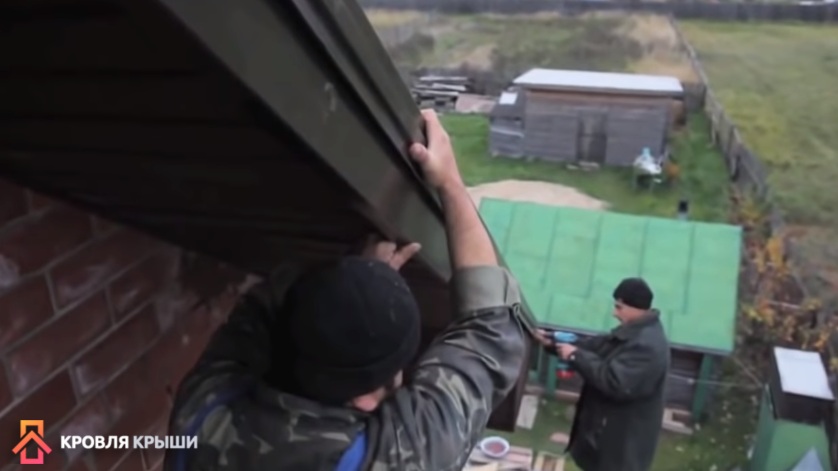

Шаг 6. Прибейте карнизные планки с нахлестом 10 см, саморезы вкручивайте в шахматном порядке. Применять оцинкованные метизы необязательно, они располагаются под листами металлочерепицы и не подвергаются негативному воздействию атмосферных осадков. Шаг саморезов ≈ 30 см.

Установите вентиляционную ленту. Она защищает подкровельное пространство от проникновения птиц и больших насекомых и не препятствует эффективной вентиляции.

Шаг 7. Во внутренних углах крыши (ендовах) установите сплошную обрешетку из досок, к ней будут фиксироваться специальные элементы.

Шаг 8. Поставьте на место металлические планки ендовы. У различных производителей они имеют некоторые отличия, но на алгоритм монтажа это не оказывает влияния. После укладки черепицы ендовы закрываются декоративными элементами, которые закрывают неровные срезы и улучшают внешний вид кровли.

Шаг 9. Все места примыканий закройте специальными планками, стыки заделайте герметиком для наружных работ. Не забывайте о нахлестках.

Практический совет. Стыки отделываются в последнюю очередь по уже накрытой крыше. Для минимизации вероятности деформации металлических листов при хождении и повышения безопасности производства работ рекомендуется установить на кровле доску, привязав ее торцы к коньку веревками.

Планки фиксируются к гребням листов, что требует повышенной внимательности во время вкручивания саморезов. Длина метизов должна обеспечивать прочное соединение с рейками обрешетки.

Свес листов по карнизу зависит о ширины желоба водосточной системы, для желоба 100 мм свес должен равняться 50 мм.

Торцевые планки фиксируются к торцевой доске по направлению снизу вверх, нахлест примерно 10 см.

На завершающем этапе крепится коньковая планка. Она может устанавливаться на перфорированных держателях или фиксироваться прямо к листам. Не забывайте оставлять у конька отверстие для естественной вентиляции. Щель закрывается сеткой из прочного нетканого материала.

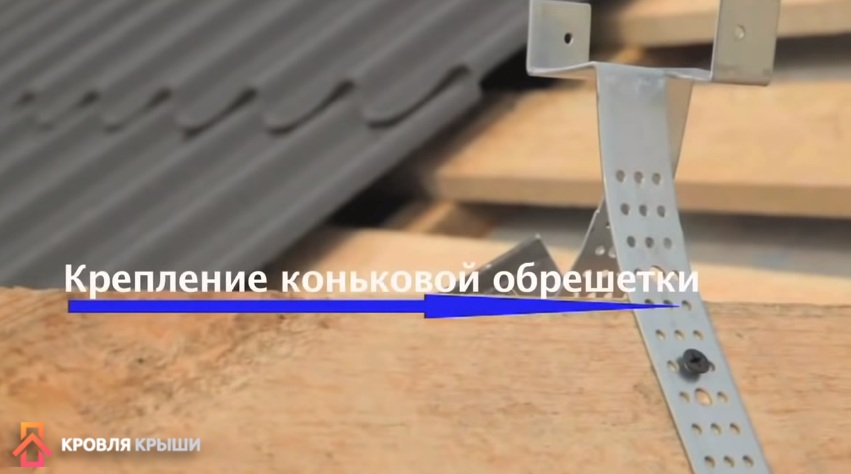

Коньковая обрешетка

Если есть необходимость, то надо установить .

Цены на снегозадержатели

Снегозадержатель

На этом укладка листов металлочерепицы закончена, может приступать к отделке софитов и монтажу водосливной системы.

Водосливная система может быть пластиковой, металлической и даже деревянной. При выборе важно учитывать качество и долговечность элементов, подбирать водослив, подходящий по стилю к кровельному покрытию. Если вы уже сделали выбор и планируете заниматься установкой самостоятельно, обязательно прочитайте , чтобы узнать о всех правилах монтажа водосливных систем.

Кровля дома может «рассказать» очень многое о его хозяевах. Этот архитектурный элемент, наверное, первым бросается в глаза, заранее создавая определенное мнение обо всем строении. Неудивительно, что вопросу оформления крыш всегда уделяется самое повышенное внимание, особенно сейчас, когда существует масса различных вариантов.

Очень выигрышно всегда выглядели, да и сейчас с мотрятся дома, покрытые черепичной кровлей – их отличает особая аккуратность и импозантность. Но вот беда – настоящая керамическая черепица стоит весьма дорого, да и ее укладка никак не может быть отнесена к дешевым или простым в самостоятельном исполнении технологическим процессам. Именно поэтому очень разумным выходом станет приобретение для своего дома металлической кровли, которая очень достоверно имитирует черепичную кладку. А если еще хорошенько разобраться, как правильно металлочерепицей самостоятельно, без привлечения бригады специалистов, то можно за очень умеренную сумму получить отличную крышу, которая будет надежна и, кроме того, станет настоящим украшением жилья.

Создание такой кровли с металлочерепичным покрытием можно условно разделить на несколько этапов:

— правильный подбор материала;

— расчет потребного количества металлочерепицы и «расходников»;

— подготовка конструкции крыши к настилу кровли;

— настил металлочерепичного покрытия;

— оформление сложных участков кровли.

Как выбрать металлочерепицу?

Казалось бы, вопрос не отличается остротой и сложностью – подбирай всего лишь максимально подходящую к планируемому дизайну здания. Однако, это не совсем так. может различаться по своей конфигурации, размерам, типу покрытия, степени защищенности и т.п .

Строение металлочерепичного листа

Прежде всего нужно получить представление, какое же послойное строение имеет этот кровельный материал.

• Основой всегда является металлический (чаще всего — стальной) лист (поз. 1), толщиной от 0,45 до 0,5 мм. Именно он удерживает приданную черепице форму, противостоит покрытия.

Более толстые стальные листы приводят к ненужному утяжелению конструкции кровли без каких-либо значимых эксплуатационных преимуществ. А вот металлочерепицу со стальным листом толщиной 0,4 мм и менее лучше не приобретать – такое покрытие может быстро замяться лил в процессе монтажа, или во время эксплуатации под даже не очень большой нагрузкой.

Дорогие модели металлочерепицы могут быть исполнены из алюминия или даже меди, но ввиду высокой цены особым спросом они не пользуются.

• Чтобы предотвратить окисление стального листа, он с обеих сторон покрывается антикоррозийным слоем (поз. 2). Это может быть обычная «оцинковка» либо бо лее совершенное алюмоцинковое покрытие.
• С обеих сторон оцинкованного металла в качественной металлочерепице обязательно наносится так называемый пассивирующий слой (поз. 3) – на основе двуокиси кремния или фосфатных соединений. Эта прослойка практически полностью исключает возникновение химических окислительных реакций.
• Далее, также с обеих сторон, идет слой эпоксидной грунтовки. (поз. 4)Это придает дополнительную защищенность металлической основе и обеспечивает надежную адгезию всех остальных декоративных и защитных слоев .
• С тыльной части листы имеют акриловое или полиэстеровое покрытие (поз. 5). Оно, в принципе, не выполняет декоративной функции, и служит лишь в качестве надежного защитного рубежа.
• С внешней стороны на листы наносится определенное декоративное полимерное покрытие (поз. 6), которое во многом определяет и класс, и стоимость металлочерепицы.
• В некоторых видах кровельного материала применяются и дополнительные слои. Например, может быть нанесен слой базальтовой крошки (поз.7), придающий покрытию вид, максимально приближенный к натуральному. Встречаются модели с печатным рисунком, под ту или иную природную структуру или даже с фантазийным рисунком. Но при дополнительном декоративном оформлении металлочерепицы всегда еще используется внешнее прозрачное покрытие (например, акрилатовое ), устойчивое к абразивной нагрузке и к ультрафиолетовым лучам (поз. 8).

Разновидности внешнего покрытия

Самое распространенное и недорогое — полиэстеровое покрытие, глянцевое …

Самым недорогим, и оттого – наиболее распространенным среди среднестатистических застройщиков , является полиэстеровое покрытие. У него всегда яркие, насыщенные цвета, в самом богатом разнообразии. Подходит практически для любых российских климатических зон. Недостаток – не слишком «выдающаяся» долговечность, хотя 10 — 15 лет без потери внешних качеств пр оизводители, как правил, гарантируют.

… или матовое

Введение в полиэфирные лакокрасочные составы тефлоновой составляющей приводит к получению металлочерепицы с матовым полиэстеровым покрытием. Может, в отличие от чистого полиэстера, отмечаться легкая шероховатость поверхности, на которой гораздо меньше будут заметны следу механических повреждений (царапины) или участки выгорания краски на солнце. Такая металлочерепица должна прослужить уже значительно дольше – до 25 – 30 лет.

Самое плотное и толстое покрытие (толщиной до 200 мкм) – пластизоль . Главный его компонент – обычный поливинилхлорид (ПВХ). У такой металлочерепицы отменные качества по механической прочности покрытия, но вот с температурным диапазоном эксплуатации здесь похуже – не любит пластизоль ни слишком низких, отрицательных, ни высоких, более + 60 градусов температур. А важное достоинство такого покрытия – возможность придания ему микрорельефной структуры, имитации фактуры кожи, дерева, натурального камня и т.п .

Одним из самых современных и надежных покрытий считается пураловое , созданное на основе полиуретана. У него – завидный срок эксплуатации, свыше 30 лет, практически полная коррозионная неуязвимость, невосприимчивость к ультрафиолетовым лучам. Единственный серьезный минус металлочерепицы с пураловым покрытием – высокая цена.

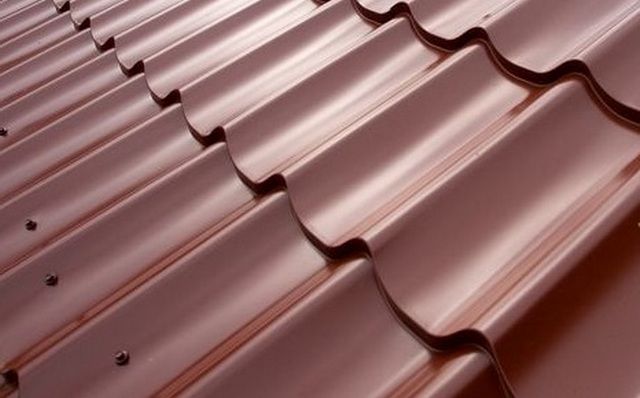

Самое износостойкое и долговечное — покрытие PVDF

А самым большим «аристократом» среди покрытий металлочерепицы является композитное, на базе поливинилдифторида (до 80%) и акриловых смол (порядка 20 % ). Такой состав часто обозначают аббревиатурой ПВДФ (PVDF). Подобный материал не боится ни серьезных механических воздействий, ни жарких прямых солнечных лучей (он не подвержен выцветанию) ни агрессивной внешней среды – оптимальный выбор для регионов с повышенной влажностью, например , на морском побережье. PVDF-покрытие всегда имеет свежий вид, так как очень хорошо самоочищается под воздействием атмосферных осадков.

Основные эксплуатационные характеристики покрытий металлочерепицы сведены для удобства в следующую таблицу:

Технические характеристики покрытия металлочерепицы	Полиэстер	Матовый полиэстер	Пластизол	PVDF	Пурал
Устойчисвость к коррозии	Удовлетворительная	Хорошая	Хорошая	Хорошая	Отличная
Поастичность покрытия	Удовлетворительная	Удовлетворительная	Хорошая	Хорошая	Хорошая
Устойчивость к УФ-лучам	Хорошая	Очень хорошая	Хорошая	Отличная	Очень хорошая
Неизменность "свежести" внешнего вида	Удовлетворительная	Хорошая	Хорошая	Хорошая	Хорошая
Толщина покрытия (мкм)	25	35	100 - 200	28	50
Температура эксплуатации - максимальная (°С)	+120	+120	+60	+120	+120
Температура эксплуатации - минимальная (°С)	-10	-10	+10	-10	-10

Покрытие металлочерепицы может быть монохромным, либо может иметь какой-либо рисунок, выполненный по технологии «Принтех ».

Рисунки по технологии «Принтех»

Это тоже полиэстеровое покрытие, но с нанесённой имитацией каменной кладки, дранки, других природных материалов. С одной стороны , конечно, смотрится оригинально, но если располагать такую кровлю на уровне третьего и выше этажа, то всякий смысл теряется, так как на большом расстоянии такое покрытие уже смотреться не будет. Поэтому чаще всего такое декорирование применяется для профнастила, используемого для заборов или фасадных работ.

Слегка размытый «облачный» рисунок придает особый вид кровле

Стремительно завоевывает популярность еще один вид украшения металлочерепичной кровли – использование технологии «cloudy» . Такую поверхность отличают нечеткие , размытые формы нанесенного цветового оттенка, как будто крыша «тронута временем» или покрылась «благородной патиной». Буквально название переводится как «облачное», что, в принципе, в полной мере описывает этот визуальный эффект.

Еще один вид покрытия – «Terra Plegel» , с выраженной шероховатой внешней фактурой, практически неотличимой издали от натуральной глиняной черепицы. Смотрится такая кровля чрезвычайно оригинально, но цена у материала высока. Кроме того, нужно помнить два нюанса. На таком скате крыши в большей мере будут скапливаться пыль, грязь, листва и т.п . И второе – если обычная металлочерепица оказывает удельное давление на стропильную систему крыши порядка 5 кг/м², то «Terra Plegel» даст вс е 8 кг/м², что потребует более усиленной конструкции.

Наиболее распространенные модели металлочерепицы и их линейные размеры

Перед тем, как подсчитывать общую смету на перекрытие кровли металлочерепицей, необходимо сразу определиться с ее моделью. Дело в том, что разные типы этого кровельного материала могут иметь различные линейные размеры, области перекрытия соседних листов, высоту профиля, количество волн и т.п .

Разнообразие типов металлочерепицы, даже без учета цветового ее оформления, достаточно велико. Рассмотрим несколько наиболее популярных моделей:

• « Каскад» — металлочерепица, которая подойдет любителям четких геометрических форм. Рисунок к ровли будет напоминать большую «шоколадную плитку». Такой профиль наиболее удобен для крупных по размеру конструкций кровли, не изобилующих мелкими и сложными фрагментами.

Строгие геометрические формы «Каскада» …

«Каскад» считается наиболее удобным вариантом и с точки зрения экономичности использования – полезная его площадь, за счет небольшого нахлеста, самая значительная.

… и параметры листа

Важное замечание: приведенная схема с линейными размерами «каскада» — длиной и шириной каждой «черепицы», высотой волны и ступенчатого перепада, общей и полезной шириной листа и т.п ., вовсе не является обязательной для всех покрытий этого типа. У различных производителей эти показатели могут существенно различаться, и за основу при расчётах необходимо будет принимать реальные параметры, характерные для конкретно избранного материала. Это касается всех моделей металлочерепицы – схемы приведены только в качестве примера.

• «Пальму первенства» по по пулярности вместе с «каскадом» прочно удерживает металлочерепица «монтеррей ».

Огромной популярностью пользуется металлочерепица «монтеррей»

Ее свойственны округлые, несколько ассиметричные формы, которые великолепно смотрятся на любых скатах, отлично передавая атмосферу старой классической черепицы.

андалузия » — это профиль с крутыми симметричными округлыми волнами.

Параметры «андалузии»

Хорошо подходит для зданий, выполненных в стиле «южной Европы». Некоторые разновидности этой модели сопровождаются системой скрытых креплений для монтажа без нарушения поверхности покрытия.

• Модель «модерн » во многом повторяет профиль «монтеррей » но отличается от него более спрямленными геометрическими формами.

Металлочерепица «модерн»

• Очень красивую, объёмную картину кровли дает металлочерепица «банга» с выраженным высоким профилем.

Очень красиво смотрится кровля с черепицей «банга»

Как недостаток можно отметить, что это одна из самых «неэкономных» моделей по по лезной ширине листа.

• « Джокер» — металлочерепица с ровными симметричными волнами, имеющими заострённый верхний гребень. Придает кровле эффект кл ассического дома «Старой Европы».

Профиль и размеры металлочерепицы «джокер»

• А тем, кто желает придать своему строению восточный колорит, можно посоветовать металлочерепицу «шанхай » с характерными полосками по нижней части крупной округлой волны.

Для любителей восточного колорита — профиль «шанхай»

При выборе металлочерепицы необходимо учитывать и то, что высота профиля напрямую влияет на жесткость и устойчивость покрытия – чем выше волна, тем прочнее материал. Но, с другой стороны, чем выше профиль покрытия, тем меньше полезная площадь листа.

У разных производителей этот параметр может значительно различаться – от 22 ÷ 25 мм и до 78 мм. Наиболее популярным моделям свойственна высота в пределах 40 – 50 мм.

Теперь – о длине листов. Каждая модель имеет собственные размеры одной «черепицы», то есть продольного ряда. Это, в основном , и предопределяет возможности обрезки заготовок в тот или иной линейный размер, так существуют определенные ограничения по линии реза . Так, к примеру, абсолютно недопустимо проводить рез прямо вдоль ступенчатого перехода между рядами.

Оптимально, линия должна проходить по центру ряда. или с каким-то минимальным отступом, оговорённым для каждой модели (например, 40 — 50 мм). Кстати , для некоторых видов металлочерепицы разработаны даже таблицы недопустимых размеров. – это можно найти в технической документации.

Соответственно, у каждой модели есть собственный минимальный размер листа – он варьируется от 0,45 до 0,8 метра. Максимальная длина ограничена технологическими особенностями оборудования производителя и возможностями по транспортировке готового материала без риска его деформации. Обычно максимальная длина лежит в пределах 6 (реже – 8) метров. Ответственные компании, занимающиеся производством и реализацией металлочерепицы, как правило, включают в перечень своих услуг нарезку кровельного материала по размерам заказчика.

Цены на различные виды черепицы

Черепица

Как рассчитать необходимое количество металлочерепицы

Один из самых ответственных моментов в череде мероприятий по настилу металлочерепичной кровли – правильный расчет потребного количества материала.

Проще всего в этом случае воспользоваться услугами компаний, занимающихся производством и реализацией металлочерепицы – у них наверняка есть специальное программное обеспечение под каждую модель покрытия. Достаточно будет очень точно снять размеры конструкции крыши, и на этой основе будет произведен подсчет количества необходимых листов и длины каждого из них с учетом продольных и поперечных перехлестов , карнизных свесов и т.п .

Если по каким-то причинам такая услуга недоступна, можно попробовать найти в интернете специализированные программы-калькуляторы, и с их помощью провести онлайн-подсчет количества материала. Погрешность в этом случае, безусловно, будет больше.

Самостоятельный расчет металлочерепицы — задача непростая

Самый сложный вариант – самостоятельный расчет кровельной конструкции. Если хозяин жилья решается на такой шаг, значит он должен мобилизовать всю свою внимательность и аккуратность, математические способности и пространственное воображение.

Подходить к вычислению потребного количества металлочерепицы с позиций подсчета общей площади кровли и задания определенного резерва (в процентах), как например , практикуется на на польных покрытиях, не получится. Тому есть ряд причин:

• Черепица имеет четкую пространственную ориентацию, и далеко не всегда обрезки с одного места могут быть использованы в другом, например, «зеркально» их перевернуть не получится.
• Волнистая форма в продольном и поперечном направлении значительно суживает возможность применения отрезанных фрагментов без нарушения общего рисунка кровли.
• Этому же препятствует необходимость установленных технологией минимальных продольных и поперечных перехлестов соседних участков.

Прежде всего, нужно с высочайшей точностью промерить все параметры крыши. Это не составит большого труда, например, на обычной двускатной или односкатной кровле, но если стропильная система имеет вальмовою или шатровую конструкцию, изобилует дополнительными архитектурными элементами – шпилями, башенками и тому подобное, то повозиться придется изрядно. Тем более что очень большое значение будут иметь не только линейные размеры, но и точные углы получающихся фигур.

В итоге каждый из скатов, каждая плоскость кровли получить свое изображение на бумаге в плане, в виде двухмерной фигуры с четко проставленными размерами, выдержанными в определенном масштабе.

Всю кровлю «раскладывают» по скатам

Подсчет листов и их длины проводится для каждого участка индивидуально. А геометрические формы участков бывают самыми разнообразными – от прямоугольников и треугольников, до трапеций или параллелограммов с весьма сложными криволинейными краями и дополнительными вырезами.

• Проще всего, конечно, рассчитать материал для прямоугольного ската.

По сути, здесь в расчётах участвуют только длина и ширина участка с учетом выхода на карниз (в данном примере – В=50 мм) и необходимого перехлёста между листами в высоту (С =150 мм). При этом длина нижнего листа должна быть кратна шагу волны (например, 350 мм) плюс 150 мм на перехлест . Верхний же лист обрезается по коньку и будет скрыт коньковой накладкой.

Если высота ската (А ) позволяет выполнить покрытие одним листом, то этот параметр С попросту не учитывается.

А количество листов в длину подсчитать несложно – длину участка делят на полезную ширину листа и округляют до целого в большую сторону. Например, для шестиметрового участка при полезной ширине 1100 мм получится: 6000 : 1100 = 5,45 листов , то есть 6 целых листов.

На отдельном листке бумаги можно сразу отмечать количество и размер металла, который уйдет в обрезки. Не исключено, что их можно будет применить на другом участке крыши. Впрочем, хозяин дома должен быть готов к тому, что в отходы уйдет очень немало материала.

• Сложнее дело обстоит с треугольными участками – их на схеме нужно заполнить так, чтобы минимизировать отходы, но полностью закрыть всю плоскость без нарушения рисунка:

• Очень часто встречаются варианты прямоугольного ската с треугольным вырезом:

• На крышах вычурной конфигурации могут получиться еще более сложные фигуры:

• Обычно работу проводят таким образом, чтобы сначала на схемах заполнить целые прямоугольные участки. Затем уже переходят к оставшимся, не перекрытым участкам – так будет легче представить, можно ли будет и куда использовать отрезанный фрагмент.
• Все чертежи с расчетами должны быть отработаны с максимальной аккуратностью и четкостью – они станут впоследствии основным сборочным руководством при проведении монтажных кровельных работ.
• При подсчете требуемого материала никогда не надо упускать из виду необходимое количество доборных элементов. Так, наверняка потребуются карнизные и торцевые планки, коньковые накладки, внешние и внутренние ендовы, планки примыкания к стенам, заглушки, снегоудерживающие барьеры и другие детали.

При определении количества доборных элементов обычно ориентируются на необходимость создания 5% резерва к их линейным размерам.

Кстати, многие владельцы жилья по неопытности при первоначальной прикидке стоимости кровли упускают затраты на доборные элементы. А между тем практика показывает, что на эти детали уходит до 30% общей сметы.

• Следующий вопрос – тип и количество саморезов, необходимых для проведения монтажа.

Как правило, для металлочерепицы используются саморезы из высококачественной оцинкованной стали. Обязательно имеется пресс-шайба с уплотнительной прокладкой из стойкой EPDM-резины . У действительно брендовых крепежных элементов на шляпке всегда стоит клеймо производителя.

Саморезы выпускаются в большом м ногообразии оттенков порошковой краски, которой покрываются головка-шестигранник и лицевая сторона пресс-шайбы – всегда есть возможность подбора крепежа, максимально подходящего по цвету к кровельному материалу.

На схеме приведены основные технические параметры кровельных саморезов:

При монтаже металлочерепицы обычно используются следующие основные размеры:

• Для крепления листов к через низ волны (основной способом фиксации) применяются саморезы 4,8 × 28 или же 4,8 × 35 мм.
• Для скрепления металлических листов между собой – саморезы 4,8 × 20 мм.
• Для крепления доборных элементов кровли потребуются саморезы 4,8 × 50 или 4,8 × 70 мм.

Количество саморезов может быть разным. Обычно в инструкции по монтажу конкретного вида металлочерепицы указывается схема расположения крепежных элементов. Мало того, некоторые производители кровельных материалов закладывают т ребуемое количество саморезов в комплект к покрытию, в определенной пропорции к площади и количеству стыков между листами. Во всяком случае, нужно быть готовым к тому, что в процессе монтажа будет уходить до 10 саморезов на квадратный метр пл ощади.

У саморезов имеется наконечник в виде бура, которые, в принципе, дает возможность обходиться без предварительного сверления кровельного материала. Однако, как показывает практика, бывают моменты, когда надёжнее с точки зрения прочности фиксации и с позиций сохранения целостности покрытия от царапин проводить предварительное сверление в нужном месте. Для этого нужно иметь под рукой сверло диаметром от 2,8 до 3 мм (не больше, иначе надежность крепления не гарантируется).

Видео: выбор саморезов для монтажа металлочерепицы

Подготовка конструкции крыши к настилу металлочерепицы

– отличный материал для кровли, но он не не сет абсолютно никакой термоизоляционной функции. Поэтому такое покрытие практически всегда настилают на крышу, на которой до этого проведены мероприятия по ее утеплению.

Не стоит слишком акцентировать на этом этапе внимание в настоящей статье – очень подробно вопросы рассмотрены в соответствующей публикации нашего портала. Поэтому ограничимся только теми элементами, которые корежат выше стропильной системы.

Итак, поверх сл оя термоизоляционного материала, расположившегося между стропильными ногами, в обязательном порядке настилается гидроизоляционная пленка .

Она укладывается горизонтальными полосами снизу-вверх , с перехлестом не менее 150 мм м ежду соседними листами. На карнизе изначально оставляют провис порядка 20 – 30 мм.Для некоторых пленок важным условием является соблюдение правильности расположения сторон – имеется цветовая маркировка, которая должна смотреть вверх.

Пленочный материал фиксируется к стропилам рейками иди брусьями контробрешетки , за исключением небольшого участка около карнизного свеса – здесь предварительно должна быть установлена направляющая начальной обрешётки и карнизная планка. Пленка должна выйти наружу поверх этих элементов.

После монтажа контробрешетки устанавливаются направляющие обрешетки . Для них используются доски шириной 100 мм, толщиной 25 – 30 мм. Величина шага между направляющими зависит от конкретной модели металлочерепицы и обычно указывается в технической документации на конкретный вид кровельного материала. Для примера, на рисунке представлены несколько вариантов на на иболее популярные модели металлочерепицы:

При этом начальная планка обрешетки – всегда выше других (собирается из двух реек), а шаг между ней и второй направляющей уменьшается на 50 мм.

В местах стыковки скатов, вокруг труб или мансардных окон, на участках крепления снегозадерживающих элементов выполняется сплошная обрешетка , так как здесь будут крепиться дополнительные детали. Обязательно , независимо от шага обрешетки , монтируется по две сплошных доски для крепления коньковой накладки. С торцов кровли крепятся планки, которые должны быть выше общей обрешетки на высоту профиля металлочерепицы.

Обычно монтаж, собственно, карнизной планки и кровельного покрытия предваряет установка элементов системы водостока, в частности, кронштейнов для последующего крепления на них водосборных желобов. Подробнее о том, как правильно это проделать, можно прочитать в нашей публикации, посвященной вопросам .

После того, как обрешетка готова, смонтированы стартовые карнизные рейки и иные предусмотренные конструкцией крыши элементы, можно переходить к монтажу металлочерепичного покрытия.

Монтаж листов металлочерепицы

Сразу следует оговориться, что любая работа на высоте требует особых мер предосторожности, страховки. Следует предусмотреть схему подачи материала наверх, так, чтобы не замять листы – обычно для этого сооружаются своеобразные направляющие - полозья из ровных досок.

Работу следует проводить в обуви с мягкой, желательно резиновой подошвой, не оставляющей черных следов на поверхности. Наступать можно только на низ волны в местах прохождения направляющих обрешетки .

Для работы потребуется инструме нт дл я резки листов металлочерепицы. Ни ор какой болгарке речь даже не идет – этот инструмент сп особен повредить и структуру металла в районе реза , и полимерное покрытие от многочисленных искр. Резку проводят с помощью циркулярной электрической пилы, ручных или электрических ножниц, иногда можно прибегнуть к обычной ножовке по металлу.

Непосредственно для крепления листов понадобится дрель, шуруповерт с насадкой под головку-шестигранник 8 мм. Нужна будет длинная рейка – в качестве линейки для контроля ровности расположения листов металлочерепицы. Металлическая массивная линейка (липа правила) здесь будет не совсем удобна, и кроме того , ею можно поцарапать поверхность. Пол той же причине в качестве мерительного инструмента нужно использовать рулетку не с металлической, а с матерчатой лентой.

Подготовка листов и их ведется в соответствии с теми схемами, по которым проводился расчет материала. Установку ведут всегда снизу-вверх и обычно в направлении справа налево — в этом случае каждый последующий лист накрывает предыдущий. Если есть необходимость вести монтаж в обратном направлении, слева направо, то лист пр идется подсовывать под уже установленный.

Если имеет угловую форму, то удобнее для начала застелить целые участки или лист с максимальной высотой, а потом перейти к фрагментам слева и справа. Но при этом обязательно учитывается правильный порядок размещения листов – где их нужно уложить сверху, а где – подсунуть под уже смонтированный.

По какой схеме вкручиваются саморезы? Здесь единства мнений нет, так как производители нередко сопровождают свои материалы схемами размещения крепежных элементов, и они могут существенно различаться. Так, в частности, некоторые профили рекомендовано крепить по стартовой направляющей обрешетки в каждую нижнюю волну, а в других случаях можно встретит рекомендации – через волну. Во всяком случае, всегда нужно предварительно с особым внимание изучить техническую документацию металлочерепицы.

Первый лист вн ачале выравнивают по краю карниза и временно фиксируют одним саморезом сверху (у конька) по центру по низу волны. Затем устанавливается второй лист т ого же горизонтального ряда, выполняется необходимый нахлест. Второй лист т акже выравнивается по карнизу, а затем сквозным креплением через оба листа они скручиваются между собой по верху волны на участке нахлеста на нижней «черепице». При этом используется короткий саморез, так, чтобы в этом месте фиксации к обрешетке не было. Остается еще раз очень точно выровнять края обоих, уже скрепленных между собой листов, а затем провести их окончательную фиксацию к обрешетке саморезами по низу волны.

Саморезы обычно располагают в шахматном порядке, хотя, как уже говорилось, производители могут рекомендовать индивидуальны, сугубо специфический рисунок расположения крепежа. Для примера – два разных варианта крепления листов металлочерепицы:

Прежде чем переходить к окончательному креплению кровельного материала, требуется правильно выставить усилие затяжки самореза. Если его затягивать слабо, уплотнительная резинка не перекроет надёжно отверстие от проникновения влаги. Не менее опасным является и чрезмерно большой момент затяжки – шайба может изогнуться вверх, что приедет также к плохому прилеганию прокладки, а кроме того – к возможной деформации листа или даже к проворачиванию самореза в деревянной основе обрешётки – а значит , качественного соединения здесь может и не быть. Как правильно доложен быть затянут саморез – показано на схеме.

Можно для начала потренироваться на обрезках металла и реек обрешетки , чтобы выставить самое оптимальное усилие затяжки.

Перекосы саморезов — недопустимы

Не менее опасно неправильно расположение самореза по отношению к направляющей обрешетки . Крепежный элемент сл едует вкручивать исключительно перпендикулярно, стараясь избегать даже небольшого перекоса.

Монтаж отдельных элементов кровли

Если с настилом прямых участков после того, как набьется рука, проблем обычно не возникает, то некоторые элементы конструкции могут потребовать особого внимания. Если даже не рассматривать специфические сложные узлы, типа мансардных окон или внешних лестниц, то то рцевые участки, коньковые стыки, обратные углы или дымоходные трубы присутствуют практически на любой крыше.

Неправильный монтаж этих участков приведет к протеканию , а крыша дома буде выглядеть крайне неаккуратно.

• Торцевая планка устанавливается с целью обезопасить кровельное покрытие от воздействия бокового ветра, поэтому ее часто называют ветровой. Она крепится гвоздями или саморезами к деревянным деталям обрешётки сбоку и сверху. Если используется несколько планок, то их нахлест между собой должен быть порядка 70 – 100 мм.

• Коньковая планка должна быть смонтирована максимально плотно, чтобы исключить попадание осадков стык между двумя скатами, но в то же время, должна обеспечиваться нормальная циркуляция воздуха из подконькового пространства наружу, во избежание скопления конденсата.

Особое внимание — коньковому узлу

Коньковые планки могут быть округлой или угловой формы. Они крепятся с обязательной установкой уплотнительного материала межу ними и поверхностью металлочерепицы. Фиксация производится длинными саморезами через планку, настил в направляющую обрешетки по верху волны, с шагом порядка 300 – 400 мм. При использовании нескольких планок им дают нахлест в 100 мм.

Такие же коньковые профили устанавливаются и на всех внешних «переломах» кровли, например, по угловым стыкам граней вальмовой крыши.

• Для примыкания к вертикальным поверхностям, в частности, к дымоходным кирпичным трубам, используют специальные профили – их так и называют, планки примыкания.

Чтобы обеспечить надежную гидроизоляцию участка в районе трубы, вначале, еще до настила металлочерепицы, от кирпичной кладки по по верхности сплошной обрешетки крепят цельный стальной лист (его часто именуют «галстуком»). Он должен продолжаться до карнизного свеса или до ближайшей ендовы. Целесообразно снабдить «галстук» небольшими бортиками с обеих сторон, чтобы исключить даже случайное протекание воды при ее проникновении под кровлю.

Затем по периметру трубы устанавливается нижнее примыкание (фартуки). Имеющиеся выступы планок утапливаются в проделанные в кирпичной кладке штробы и уплотняются герметиком.

Затем производится настил кровельного металлочерепичного покрытия. А сверху него на саморезы устанавливаются верхние примыкающие планки, которые также своими выступами утапливаются в кладку.

Если скат крыши в верхней своей точке примыкает к вертикальной сплошной стене, то стык оформляется такими же планками и по такой же технологии.

• Внутренние изломы кровли, там, где стыкуются нисходящие скаты кровли, отделываются специальными профильными элементами, которые называются ендовами .

Как уже упоминалось, на этом участке всегда делается сплошная обрешетка . Предварительно, еще до настила самого кровельного покрытия, устанавливается внутренняя ендова по всей протяженности этого внутреннего угла, вплоть до карнизного свеса. Между профилем и деревянными деталями может устанавливаться сплошная резиновая уплотнительная прокладка.

Затем производится настил металлочерепицы в соответствии со схемой. А следующим шагом, чтобы придать конструкции законченный и аккуратный вид, монтируется внешняя ендова. Кстати, многие опытные кровельщики внешнюю ендову ставить не рекомендуют – под нее всегда забивается огромное количество грязи м сухих листьев, мешающих нормальному стоку воды.

После того как все работы по монтажу кровли завершены, необходимо аккуратно смести с поверхности оставшиеся металлические опилки, которые могут образовываться при вкручивании саморезов или подрезке деталей по месту. С металлочерепицы обязательно удаляется защитное плёночное покрытие, если оно было. Участки, где виден чистый металл, например, в местах реза , необходимо обработать защитной краской соответствующего цвета. – ее должны предложить при покупке металлочерепицы.

Видео: подробный видео-урок по монтажу металлочерепичной кровли

Кровля — верхний элемент всей крыши, предназначенный для защиты сооружения от атмосферных осадков. Устройство кровли из металлочерепицы позволит не только противостоять атмосферным осадкам, а и оказывать сопротивление другим неблагоприятным факторам окружающей среды. Для выполнения своих функций такое покрытие должно соответствовать определенным требованием, а его устройство выполняться при строгом соответствии технологии.

Выбор материала для устройства кровли всегда связан со степенью выполнения основных требований, предъявляемых к крыше.

Основными такими требованиями являются:

• устойчивость к атмосферным осадкам;
• противостояние воздействию низких температур (зимой) и высоких (летом) – выбор материала в зависимости от климатических условий;
• солнечной радиации;
• осадкам из кислотных дождей;
• высокий уровень устойчивости к механическим напряжениям в процессе эксплуатации и ремонта.

Материал кровли должен удовлетворять требованиям ремонтопригодности, быть надежным и долговечным.

Листы металлочерепицы удовлетворяют всем перечисленным требованиям в полной мере. Профилированные листы, имеющие волнистую форму гофры, имитируют поверхность керамической черепицы, наследуя ее основные технические свойства и характеристики. Металлочерепицу изготавливают из горячеоцинкованого листа толщиной 0,5-0,7 мм с полимерным покрытием по ГОСТ Р 52146 и ТУ 14-1-4792. Выбор такой основы позволяет достичь высокого уровня прочности и надежности материала.

Технология производства предусматривает получение профилирования методом проката, что позволяет гарантировать правильность формы всех без исключения готовых изделий.

В состав листа металлочерепицы входят специальные слои веществ и химических элементов, обеспечивающих высокий уровень защиты от коррозии. Кроме этого, использование современных полимеров позволяет выполнять декоративную функцию.

Кровлю из металлочерепицы применяют для обустройства скатных крыш (уклон больше 12°).

Основным преимуществом данного материала является его собственный вес. Несмотря на утепление и гидроизоляцию, вес кровли по сравнению с использованием других кровельных материалов останется самым легким.

Основные правила выбора элементов для монтажа крыши

Для устройства кровли используется основной материал – листы металлочерепицы, а также комплектующие детали. Обязательным элементом технологически правильного монтажа является использование антиконденсатных пленок и теплоизоляционного материала.

Основными критериями подбора металлочерепицы считается высота гофры, размер которой по стандарту находится в диапазоне 10 — 25 мм.

Высоту гофры, также как тип и цвет полимерного покрытия на лицевой стороне поверхности стройматериала выбирают, основываясь на эстетических вкусах и требованиях к архитектурному дизайну.

При выборе особое внимание следует обратить на толщину листа. Для того чтобы в процессе эксплуатации не произошла деформации, при устройстве кровли из металлочерепицы используется материал толщиной не менее 0,5 мм.

Среди современных теплоизоляционных материалов, предусмотренных для реализации таких задач чаще всего используется плитный, состоящих из волокнистых и пенопластовых материалов, на цементном вяжущем. Кроме этого дополнительно могут применяться засыпные теплоизоляционные материалы — шунгизит, керамзит, вермикулит, перлит.

Антиконденсатные пленки, как правило, изготовлены из паронепроницаемого, влагопоглощающего материала.

Для защиты чердака от влаги, которая может проникнуть извне здания, антиконденсатная пленка изготовляется из влагопоглощающего нетканого материала. Пленка укладывается под кровлей и ее основное назначение — препятствование стеканию конденсата на теплоизоляцию. Механизм действия основан на свойствах влагопоглощающего быстросохнущего материала.

Для защиты от конденсата теплоизоляции сооружений с повышенной влажностью выбирают антиокседантные пленки из паронепроницаемого материала.

Устройство подкровельных антиконденсатных пленок обязательно. Технические условия выбора материала уточняются исходя из местных условий на этапе корректировки проекта.

В местах стыков (совмещения) листов, местах прохода, а также выхода печной трубы, на образовавшихся срезах материала покрытия используют кровельные комплектующие. Доборные элементы предназначены для того, чтобы скрыть необработанные края металла, образовавшиеся щели и зазоры. При использовании кровельных комплектующих поддерживаются технические характеристики целостности покрытия (надежность и прочность), а также значительно улучшается эстетика внешнего вида (привлекательность и опрятность).

Устройство крыши из металлочерепицыпредполагает набор следующих дополнительных аксессуаров:

1. планки коньковые, карнизные, торцевые, для швов, наружных и внутренних углов, стыков и др.;
2. снегозадержатель;
3. ендовы;
4. проходные элементы;
5. лист для покрытия наружных углублений;
6. выходная труба.

Для того чтобы закрепить листы металлочерепицы используют следующие виды планок и деталей:

• планка конька на профиль Монтеррей;
• конец на коньковую планку (для шатровой крыши конец на коньковую планку и планку формы «У» для конца шатровой крыши);
• торцевая планка 50?50 мм (103?115 мм);
• карнизная планка для металлочерепицы;
• планка для внутренних швов и стыков;
• для наружных углов;
• для внутренних углов;
• с внутренним и наружным углами;
• для швов и стыков;
• верхняя планка;
• боковая;
• планка для разжелобки.

Комплектующие для кровли из металлочерепицы применяются в полном объем, в обязательном порядке. Отказ от аксессуаров и дополнительных элементов может привести к неправильному монтажу кровли, а значит, к сокращению сроков ее эксплуатации.

Технология установки и этапы работ

Проекты крыш домов

Устройство кровли– сложный и трудоемкий процесс, который довольно трудно осуществить без консультации специалистов и помощи опытного напарника.

Монтажные работы начинают из замера скатов. При этом устанавливают перпендикулярность торцов крыши по отношению к линиям карнизов и конька.

Обрешетку выполняют из досок сечением 32х100 мм. Расстояние между ребрами обрешетки должно быть равным 350 мм (равные размеры между ребрами металлочерепицы). Расстояние от наружного края карнизной доски равняется около 300 мм.

Если размер поперечных ребер металлочерепицы отличается от стандарта, то и обрешетку устраивают соответственно новым размерам.

Технология кровли из металлочерепепицы предполагает соблюдение следующих условий:

1. Доски ребристой обшивки, а также деревянный материал на торцевых участках (крайние на карнизах) располагают выше других досок.
2. Края листов металлочерепицы закрывают сплошной обшивкой досками.
3. Монтаж листов начинают с торцевых участков.
4. Все нахлестки выполняют у поперечной границы листа, с соблюдением длины, примерно 250 мм.
5. Конек закрывают специальными дополнительными аксессуарами — коньковыми элементами с уплотнением. Полуцилиндрическая форма способствует более плотной укладке на верхние концы профильных листов металлочерепицы.
6. На холодной внутренней поверхности металлочерепицы создают условия для вентиляции под кровлей. Для исключения образования конденсата от карниза до конька под обрешеткой размещают рулонный материал.
7. Ендову кровли выполняют с помощью специального разжелобочного элемента. Для этого на обшивку монтируют промежуточную конструкцию, на которой прикрепляют разжелобочный элемент.
8. Зазоры под коньком, между листами и разжелобочным элементом герметизируют с использованием специальных уплотнительных лент, либо силиконового или любого другого отверждающегося герметика.
9. Крепления листов осуществляется болтами или шурупами в соответствии со схемами.

При проведении любых монтажных работ следует ходить в обуви с мягкой подошвой. Важно стараться наступать только в прогиб волны и в местах обрешетки.

Устройство кровли из металлочерепицынеобходимо проводить в строгом соответствии со всеми этапами проведения работ.

Для подготовки кровли под монтаж необходимо оценить целостность и ровность поверхности. В случаях, когда определены дефекты и неровности вначале предпринимают меры по их устранению. Также проверяют правильность размеров крыши и формы, для этого, измеряют диагонали скатов. Если перекос технически исправить невозможно, то метллочерепицу укладывают, выравнивая нижний край обрешетки с линией свеса стройматериала.

Кровельный материал укладывают снизу вверх, при этом верхний лист должен перекрывать нижний. Монтаж кровли начинают с левого нижнего угла. А для того, чтобы линия карниза была ровно, при проведении монтажных работ особое внимание обращают на укладку первого листа.

Монтаж дополнительных элементов

Технология укрепления дополнительных аксессуаров и элементов кровли при устройстве из металлочерепицы имеет свои особенности, которые необходимо учитывать.

Карнизная планка для металлочерепицы крепится к последней доске обрешетки, при этом длина нахлеста планок составляет 100 мм. Данное крепление производят перед монтажом основного материала.

Торцевые планки прикрепляются по фронтонам снизу вверх. Особенностью проведения данного вида монтажных работ является то, что планки должны накрыть торцевые края листов.

Коньковые планки следует устанавливать после проведения монтажа кровли, торцевых планок, закрепления уплотнителя.

Кровельный пирог – структура и особенности устройства

Как известно, кровля — конструкция, состоящая из различного количества слоев, выполняющие различные виды задач. Такой набор называют кровельным пирогом. Кровельный пирог под металлочерепицу, в большинстве случаев состоит из следующего набора слоев и элементов:

• металлочерепица;
• обрешетка (доска необрезная 25х100мм или брус 40х50);
• контр-обрешетка (доска 25х100мм необрезная);
• гидроизоляция (диффузионная мембрана);
• пароизоляция;
• утеплитель (базальтовая плита 150мм);
• стропило (брус деревянный 50х100 или 100х150);
• соединительная лента (двухсторонний скотч);
• водосливной желоб круглый;
• крюк для крепления желоба;
• лобовая доска (деревянная 30х150 обрезная);
• ветровая планка;
• конек;
• вентиляционный «конек» в гидроизоляции;
• вентиляционные отверстия в профильном уплотнителе;
• зазор вентиляционный между гидроизоляцией.

Вариант кровельного пирога определяется в зависимости от типа крыши индивидуально и фиксируется в проектной документации.

Кровельный пирог для различных видов крыш

Для холодной крыши кровельный пирог под металлочерепицу состоит из несущих конструкций, металлочерепицы, контрообрешетки и гироизоляционной пленки. Монтаж такой пленки имеет некоторые особенности. Она крепится скобами степлера (строительного) и прижимается саморезами к крепящим доскам контробрешетки.

Прикрепляя пленку ей необходимо задать некоторое провисание (15 — 25 мм). Такое условие поможет в период эксплуатации обеспечить вентиляцию нижней стороны листа металлочерепицы.

Если это условие будет нарушено, то влага будет скапливаться в местах плотного прилегания пленки, вследствие чего достаточно быстро начнется процесс коррозии.

Такой холодный вариант кровли из металлочерепицы в строительстве жилых домов используют довольно редко, это связано с повышенной гулкостью (звукопроводимостью) материала.

Кроме этого, такой вариант холодной кровли имеет ряд следующих недостатков:

• малая проходимость воздуха за счет препятствия, создаваемых обрешеткой;
• сложность с закреплением гидроизоляционной пленки на стропилах;
• невозможность установки в гидроизоляционном слое «вентилляционного конька»;
• увеличение расхода дерева на обрешетку.

Для того чтобы снизить уровень шума, а также иметь возможность более эффективного использования подкровельного пространства, устраивают теплую кровлю. Хотя стоимость строительства будет увеличена, результатом усилий и вложения средств, станет дополнительная площадь для бытовых и хозяйственных помещений.

Кровельный пирог под металлочерепицу будет включать в себя следующие слои:

• несущая конструкция крыши (продольные прогоны, стропила);
• пароизоляция (обеспечивается односторонняя проницаемость влаги);
• теплоизоляция;
• вентиляционный зазор (пространство между теплоизоляцией и стропилами и прогонами;
• гидроизоляция (водонепроницаемая пленка, или мембрана с односторонней проницаемостью наружу);
• контробрешетка (служит для крепления обрешетки и прижатия гидроизоляции);
• обрешетка (брус определенного расчетного сечения, на который крепится кровля);
• листы металлочерепицы.

Кровельный пирог под металлочерепицу имеет слабое место – утеплитель. Довольно важно перед покупкой утеплителя взвесить все особенности материала, либо проконсультироваться со специалистом. Например, при выборе пенопласта в качестве пенопласта необходимо учитывать его более высокую стоимость по сравнению с рулонной теплоизоляцией (минеральная или стекло- вата). Кроме этого, такой материал не имеет достаточной гибкости, что приводит к образованию дополнительных отходов при нестандартном шаге стропил.

Наиболее популярным видом теплоизоляционных материалов считаются технические ваты. Однако особенностью данного варианта материала считается его гигроскопичность. Такой недостаток обнаруживается при наборе влаги. При повышенной влажности незащищенный слой теряет до80 % изолирующих свойств.

Для того чтобы не допустить нарушение теплоизоляции кровельного пирога конструкция кровли из металлочерепицы включает зазоры между теплоизоляцией (от 30 до 40 мм) и верхними слоями кровли, а также между гидроизоляцией и металлочерепицей (от 10 до 15 мм).

Для удаления влаги в утеплителе используют способ естественного продувания.

Как устанавливать

Монтажные работы установки слоев кровельного покрытия из металлочерепицы проводится в определенном порядке, нарушение которого, приведет к ослаблению эксплуатационных характеристик.

1. Установка паробарьера. Прикрепление пароизоляционной пленки проводится с внутренней стороны стропил. В некоторых случаях необходимо крепление пленки с зазором (обеспечивается за счет контррейки толщиной от 30 мм).
2. Монтаж проводится в направлении от нижнего ряда к верхнему, при этом нахлест составляет 100 мм.
3. Образованные и продольные стыки закрывают с помощью паронепроницаемой пленки.
4. В пространство между лагами тщательно набивают утеплитель (зазоры).
5. Гидроизоляция устанавливается по аналогичной технологии.

Кровельный пирог должен быть устроен полностью до непосредственного начала монтажных работ листов металлочерепицы.

При устройстве кровли важно учитывать особенности крепления не только листов, а и отдельных дополнительных узлов и элементов. Такое внимание к деталям позволит обеспечить надежность всей конструкции и исключит риск образования «слабых» мест не только поверхности, а и всей крыши.

При установке торцевых планок необходимо соблюдать правило скрепления их друг с другом (нахлест в 2 см или по отбортовке)

В случае если черепица не подогнана к ширине ската по размеру волны, то может оказаться, что нижний гребень волны придется на фронтон. В этом случае рекомендуется дополнительно добавить кровельную планку или откорректировать фронтонный свес.

Для улучшения прилегания материалов рекомендуется листом металлочерепицы и планкой проложить дополнительный слой уплотнителя.

В случаях, когда элементы кровли из металлочерепицыустанавливаются самостоятельно, возникают типичные ошибки. Например, довольно часто в прямоугольном скате при установке мансардных окон встраивают в надрез листа металлочерепицы. «фартук» окна. При таком подходе в кровле по краю надреза образуется дыра.

При устройстве слуховых, мансардных окон, труб, расположенных ниже конька необходимо строго придерживаться технологии использования металлочерепицы при покрытии крыши. В этом случае рекомендуется использование одномодульных листов (на каждый элемент по два листа).

Правила установки планки конька

Установка планки конька также предполагает соблюдение некоторых правил:

• Перед монтажом планки конька рекомендуется проведение работ по устройству подкровельной вентиляции.

При проведении установочных работ на крыше с пологими скатами необходимо между коньковой планкой и листами металлочерепицы установить аэроролик. Такой конструкционный подход позволит уменьшить риск попадания снега под конек.

• При устройстве в коньке точечных вентиляционных отверстий в обязательном порядке рекомендуется установить уплотнитель.

При проведении данного вида монтажных работ конек монтируют на торцовые планки, а работы проводят от торца. Выступ края равен 20-30 мм.

• При установке плоского конька детали крепят внахлест. Полукруглый конек крепят по линиям профиля.
• В случае если крыша имеет угол наклона более 45 градусов (острая) необходимо заранее точно просчитать сочетание модели коньковой планки и угла наклона крыши. Такие расчеты рекомендуется поручить специалистам, ведь небольшая ошибка в цифрах может привести к необходимости покупки металлочерепицы в полном объеме.
• Для того чтобы более точно повторить углы наклона скатов крыши рекомендуется коньковые полки сгибать или разгибать по необходимости.
• Коньковые узлы кровли из металлочерепицы для трапециевидных и треугольных скатов монтируются по схеме подгонки планки к углу хребта. При этом прямой конек рекомендуется обрезать в соответствии с углами. Монтаж полукруглого конька предполагает установку пластмассовой заглушки.
• Коньковые узлы кровли из металлочерепицы для трапециевидных и треугольных скатов монтируются по схеме подгонки планки к углу хребта.

Пластмассовую заглушку, которая идет в комплекте, рекомендуется заменять на стальную изготовленную умельцами самостоятельно.

Следует проследить, чтобы Ось планки конька соответствовала оси хребта. В случае если углы примыкающих скатов имеют одинаковую величину – это нетрудно. В другом варианте для осуществления контроля соответствующих примыканий специалисты используют яркую монтажную ленту или пластмассовый V-тройник.

Установка ендовы

Особенным местом в конструкции кровли из металлочерепицы являются места устройства ендовы. На крыше это место начинается от конька и направляется вниз на карниз.

Технология устройства предполагает монтаж к каждой ендове дополнительной доски. При этом важно помнить, что планки необходимо устанавливать снизу вверх. Нахлест при такой методике равен 20-30 см.

Зазор между осевой линией ендовы и листами металлочерепицы должен составлять не менее 6,0-10,0 см.

Проверить правильность сборки конструкции кровли из металлочерепицы довольно просто. При правильном выполнении всех работ с четким соблюдением всех требований в местах крепления, лист покрытия должен касаться доски. В случае просчета или ошибки металлочерепица будет закрепляться в других точках, что приведет к образованию зазоров. Такой дефект обязательно приведет к протечкам уже в первый период эксплуатации.

Для того чтобы закрыть резаные листы ендовы украшают декоративными накладками. При осуществлении данного процесса специалисты рекомендуют:

• монтировать декоративную накладку снизу-вверх;
• соблюдение размера нахлеста (не менее 10 см);
• между декоративной накладкой и металлочерепицей установка уплотнителя не предусмотрена;
• монтаж декоративной накладки предусматривает аккуратную установку саморезов (отсутствие повреждений планки ендовы).

Устройство кровли из металлочерепицы предусматривает различные виды конструкций. Некоторые из них предусматривают наличие ендовы, которая начинается и заканчивается на скатах. Если рассмотреть случай правильного устройства слухового окна, то не трудно заметить дополнительную установку доски под ендову. Технология такой установки предполагает уровень обрезание листа металлочерепицы выше на 20 см, чем выход ендовы на скат. Под передние и боковые стенки слухового окна в покрывном стройматериале делаются вырезы. Монтажные работы предполагают проведение следующих процессов работ:

• установка вдоль стен слухового окна уплотнителя;
• закрытие планкой карнизного свеса;
• монтаж планки ендовы;
• обрезка планки по выходу на скат и по карнизу.

Для того чтобы край, выходящий на скат плотно прилегал к листу металлочерепицы рекомендуется верхний край ендовы отформовать вручную. Также необходимо нижний лист подрихтовать киянкой. В случае необходимости можно удлинить ендову, но при условии, что размер нахлеста будет 20-30 см. В большинстве случаев примыкание ендов друг к другу фиксируют саморезами с герметиком.

Под отбортовки ендовы обязательно необходимо установить уплотнитель. На основном скате над ендовой листы укладывают по схеме, которая предусматривает фиксацию между верхним и нижним рядом. При этом составляет более 20 см.

Обход труб

Технология устройства кровли предполагает проведение монтажных работ не только на ровной поверхности. Конструкция крыши предполагает установку трубы и других объектов.

При устройстве покрывного материала необходимо учитывать все особенности правильного проведения монтажных работ. Для профессионального обхода трубы необходимо ее поверхность на месте стыка предварительно подготовить.

На подготовительном этапе следующие виды работ:

• поверхность трубы полностью штукатурят;
• на бока заводят гидроизоляцию;
• на скате на расстоянии не далее 80 см от задней стенки устанавливают желобок водоотвода;
• выше трубы устанавливают дополнительную обрешетку.

При устройстве кровли листы металлочерепицы, которые расположены с двух сторон трубы обрезают над линией штамповки. При этом срез будет проходить на расстоянии не более 15 см от трубы до линий штамповки.

Верхний и нижний фартуки вымеряют по боковым, высота которых составляет не менее 15 см. Измерение проводят от верха кровельного покрытия.

Для того чтобы конструкция соответствовала всем требованиям надежности и целостности, необходимо также тщательно измерить и сторону фартука, которая лежит на скате (высота не менее 20 см). Обязательным условием является закрытие фартуком ближайшего гребня волны. Фартуки крепятся при помощи саморезов с герметиком. Обязательно применение уплотнителя.

Соблюдая последовательность действий необходимо вначале соединить нижний и боковые фартуки, а затем приступить к монтажу верхнего. Обязательным условием установки верхнего фартука является накрытие листов металлочерепицы на 10-20 см.

Верхний фартук нельзя монтировать в надрез металлочерепицы. При таком дефекте проведения установочных работ неизбежно затекание воды под кровлю.

Если труба расположена на расстоянии менее 1 м от конька, то устройство металлической кровли провести намного проще. В этом случае верхнюю часть фартука заводят под конек.

Опасностью расположенности трубы на коньке считается непрофессиональный подход при герметизации стыков боковых фартуков разных скатов.

Если на крыше встречаются объекты шириной более 0,8 м, то установку металлочерепицы проводят в соответствии правилам, требованиям и инструкциям, используемым при установке ендовы. Узлы кровли из металлочерепицы в таком случае образуют разуклонку, образованную двумя дополнительными скатами.Согласно технологии скаты покрывают металлочерепицей и устраивают ендовы.

Вариант, при котором ширина объекта не превышает 1,2 м, предусматривает покрытие разуклонки плоским стальным листом вместо основного покрывного материала.

Однако бывают и более сложные конструкционные решения. В случае, когда форма трубы круглая, то без помощи специалистов никак не обойтись. Обход круглой трубы при монтаже кровли из металлочерепицы – очень сложный технический процесс. Обращаясь к специалистам за помощью, следует помнить, что расценки на проведение монтажных работ на этом участке крыши намного дороже, чем на остальной поверхности.

Устройство круглой трубы затруднит процесс проведения монтажа кровли из металлочерепицы.

Преимущества использования металлочерепицы

Выбирая металлочерепицу в качестве основного материала покрытия вашей крыши, необходимо учитывать, что это современный покрывной материал, обладающий огромным перечнем достоинств.

Технические характеристики, а также высокие эксплуатационные свойства позволяют удерживать высокий уровень потребительского спроса на рынке отечественных покрывных материалов. Сегодня можно подобрать небходимый покрывной материал для любого вида скатных крыш, соответствующий различным требованиям. Строительные магазины готовы предложить покупателю продукцию различных торговых марок и производителей.

Для принятия окончательного решения при выборе данного материала следует более подробно рассмотреть его преимущества и недостатки.

Преимущества кровли из металлочерепицы:

• по сравнению с другими покрывными материалами (керамическая черепица и шифер);
• простота и легкость проведения монтажных работ по устройству кровли (возможность установки при определенных навыках);
• широкий ассортимент цветовой палитры (свыше 40 оттенокв);
• наличие ребер жесткости, что обеспечивает высокую прочность материала;
• высокие технические свойства и эксплуатационные характеристики;
• соответствие современным требованиям;
• экологичность.

Одним из рассмотренных нами недостатков является шум при ударах града и дождя. Кроме этого при самостоятельном раскрое кровли остается большой объем отходов профилированного материала.

При грамотном анализе основных преимуществ и недостатков данного материала вывод становится очевиден даже не специалисту. Покрытие из металлочерепицы довольно прочное и красивое.

При соблюдении всех рассмотренных конструкционных особенностей такой кровли и моментах проведения монтажных работ крыша из металлочерепицы гарантировано простоит около 50 лет.

Однако следует помнить, что плоские кровли профилированным металлическим листом не кроются. Уклон крыши под покрытие металлочерепицей составляет от 1,5-2 до 11 градусов.
