Мансарда вид снаружи. Мансардные крыши частных домов: виды, варианты, устройство

Дом с мансардой заметно отличается от любых частных и загородных домов. Мансарда позволяет сэкономить полезную площадь, она является функциональным элементом жилого строения. Однако чтобы мансардное пространство было таковым, надлежит знать не только конструктивные особенности кровли, но и планировку мансарды в целом.

Особенности

Мансарда является верхним этажом жилого строения. Ошибочно называть ее чердаком: внешне сходство есть, однако мансарда является помещением отапливаемого типа. Она внесена в соответствующую документацию, согласно которой является функциональной частью жилища, внесена в общий метраж и имеет определенное назначение, которое подчиняется подведенным коммуникациям.

Главным отличием от чердака является строго установленный регламентом минимум высоты стен (1,5 м).

Мансардная крыша является одновременно кровлей и стенами верхнего этажа. Однако кровля может быть различной. Ее конструктивные особенности определяют вместимость, будущее назначение и комфортабельность нахождения. Все это определяется на этапе проектирования домов в момент выбора места под будущее строение.

Являясь потолком и стенами, мансардная крыша имеет оконные проемы. Они выполняют функцию освещения внутреннего пространства, что не так важно для чердака. По этой причине крыша имеет не одно, а несколько окон. Их наличие и расположение являются факторами, затрудняющими отделку, однако необходимыми для создания комфорта.

Размеры оконных проемов подбирают в каждом конкретном случае индивидуально. В большинстве случаев это зависит от материала для строительства мансардной крыши.

Отличительной особенностью правильно сооруженной мансардной крыши является уменьшенная нагрузка на фундамент. Для строительства мансарды обычно стараются использовать облегченные материалы. Это позволяет исключить проседание всего дома, а также сооружать мансарду в домах, где ее изначально не было. За счет современных технологий подобрать нужное сырье не составляет особого труда.

Имеет значение и количество этажей основного строения. Если их два, то возведение сложной формы с массой давящих на фундамент стропил и стеклопакетов нежелательно. В этом случае придется продумывать более простой вариант мансардной кровли. Необходимо учесть и общее количество балок, чтобы их число вместе с остальными элементами конструкции не стало причиной проседания дома.

Что нужно учесть?

Схема проведения расчетов довольно проста: важно учитывать полезную и глухую площадь мансарды. Полезным пространством являются зоны, расстояние от пола до потолка в которых составляет от 1,2 м и более. Все остальное принято называть глухим пространством, так как комфортно располагаться в нем невозможно. Однако оно пригодно для размещения необходимых принадлежностей, например, небольших полок, торшеров, стульев, стола и комода.

Мансарда позволяет свести к минимуму теплопотери.

Но чтобы утепление и обшивка верхнего перекрытия не уменьшали визуальный объем помещения, приходится продумывать форму кровли. Все разработки вносят в проект, обозначая размеры каждой плоскости. Форму кровли выбирают из нескольких разновидностей, учитывая:

• необходимый параметр высоты потолка;
• максимальный комфорт пользователей;
• тип и материал фундамента дома;
• надежность возводимой конструкции;
• долговечность и гигиеничность используемого для кровли сырья;

• возможность подведения коммуникаций;
• совместимость со встраиваемой подсветкой;
• достаточный уровень освещения;
• удобство обшивки потолка и отделки стен в дальнейшем;
• отсутствие жестких рамок расстановки мебели.

Помимо этого стараются учесть открытость планировки. Например, в случае открытого внутреннего пространства в проектирование включают опорные столбы или перегородки. Суть составления сводится к тому, чтобы замаскировать эти внешне неприглядные составляющие мансарды под достоинства и индивидуальность строения. Помимо этого, проекты учитывают визуальную тяжесть, соотнося ее с метражом возводимой конструкции.

Важным аспектом является расположение лестницы, ведущей на мансарду. Вход должен быть удобным для каждого домочадца, недопустимо, чтобы это отражалось на форме и расположении скатов кровли. Проектирование выполняют самостоятельно, с помощью онлайн-программ или консультации специалиста. Проектировщик может лучше подсказать, какой вариант мансардной крыши будет оптимальным в конкретном случае.

При этом у заказчика есть возможность выбора функциональности кровли. Например, можно выбрать варианты, позволяющие выровнять освещенность пространства под естественный дневной свет. В других случаях в проект входит наличие веранды либо балкона. Если заказчик желает, проектируется эркерный выступ. Последний вариант отличается наличием больших окон, что добавит мансарде света и сделает ее визуально более легкой.

Если планируется установить камин, это тоже отражается на форме кровли и требует приобретения огнеупорного материала для строительства. Дополнительно придется усилить пожаробезопасность. Внутри нужно будет продумать систему вентилирования.

Если по назначению часть мансарды будет являться сауной, необходимо будет подбирать стройматериалы, стойкие к разрушению от влаги и пара.

Виды конструкций

Мансардная крыша на сегодняшний день имеет строгую классификацию по форме кровли. Для разновидностей характерны свои названия и особенности. Уникальным свойством такой кровли является тот факт, что она может иметь несколько уровней. Рассмотрим основные нюансы мансардных крыш.

Односкатные

Односкатная кровля – не самый лучший вариант. Представляет собой крышу с одним скосом наклонной формы и выглядит, как половина крыши. Такая форма существенно скрадывает полезную площадь, делает помещение неуютным, ограничивает в расстановке мебели.

В таком случае нельзя допускать, чтобы угол наклона крыши был маленьким (менее 45 градусов). В большинстве случаев такую мансарду непросто зарегламентировать по закону, что связано с недостатком высоты стен и потолка. Данный вариант строительства является самым дешевым по сравнению с другими разновидностями. При большей длине основания помимо стропильной ноги в таких системах приходится использовать лежень.

Двускатные

Данные варианты более рационально задействуют внутреннее пространство. Однако и они не являются порой достаточными для максимального комфорта домочадцев или их гостей. Виной тому крутизна кровли и, как следствие, минимальная высота стен для эффективного использования. Такие постройки ограничивают свободу передвижения по мансардному помещению , требуют основательного подхода к высоте стен, что нередко затруднено небольшой площадью основания.

Двускатные или щипцовые крыши могут быть симметричными (конек располагают над центром строения) и асимметричными (конек смещен относительно центра основания). Такое пространство часто имеет форму трапеции или даже квадрата. Углы его задействуют под кладовки. В данную категорию включена разновидность «полуторный этаж».

Ломаные

Эти стропильные системы (формы крыши) являются разновидностью двускатных аналогов. Их отличие – увеличение количества скатов. В таких конструкциях их, как правило, 4. Внешне каждый из двух скатов делится на две части, расположенные под определенным углом. При этом верхние симметричные скаты имеют меньшую длину, нижние свесы более вытянуты.

Пологий верх такой кровли уменьшает расходы на приобретение кровельного материала. Часть стропила при строительстве мансардной кровли нередко выносят за поверхность стены.

Такие конструкции являются лучшими вариантами мансардной крыши, они имеют высокую оценку профессиональных мастеров и дизайнеров-проектировщиков.

Вальмовые

Такие кровли представляют собой четырехскатные конструкции мансардной крыши. Классическая вальмовая разновидность есть не что иное, как 4 ската (по 2 симметричных). Эти системы наиболее устойчивы к сильным порывистым ветрам, так как ветровая нагрузка не давит в достаточной мере на скаты. Внешне такие конструкции более привлекательны по сравнению с другими аналогами.

Внутри таких пространств домочадцам и гостям обеспечен максимальный уровень комфорта. Потолок вальмовых конструкций боле высокий, однако сооружение такой системы обойдется в большую сумму, нежели предыдущих аналогов. В одних случаях скаты выполняют функцию стен, в других постройка имеет фронтоны. Этот нюанс позволяет установить в мансардной кровле обычные окна (не кровельные).

Полувальмовые

Такие мансардные крыши являются модификациями вальмовых аналогов. Их конструкция сложная. Внешне полувальмовая конструкция всегда имеет 4 ската. Однако за счет того, что 2 из них могут быть частичными, ее называют двускатной. Под малыми скатами пологой формы может располагаться основная стена дома с небольшими окнами.

Сооружение таких построек достаточно сложное, так как приходится продумывать каждый нюанс стропильной системы, несущих стен и надежность фундамента. Иногда помимо простых скатов переломная система дополняется фронтонами с окнами. В таком случае нередко фронтон может иметь несколько скатов, повторяющих вальмовую основу кровли. Иногда такие варианты представляют собой крыши комбинированного типа. Например, полувальмовая конструкция может быть ломаной.

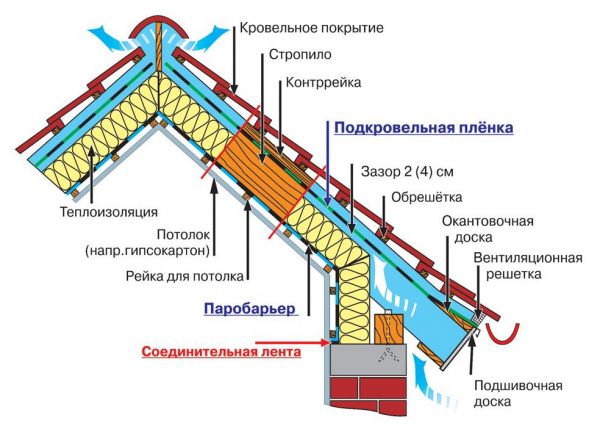

Пирог мансардной крыши

Устройство мансардной крыши действительно напоминает слоеный пирог. Причем слои имеют все скаты, даже если форма крыши ломаная. Сразу взору обывателя предстает финишная отделка. Это конечный или финишный материал, который помимо основной функции является и украшением кровли. В качестве финишного слоя используют обычно металлочерепицу, ондулин или шифер.

Под этим материалом располагается подкровельная пленка. Она предназначена для защиты теплоизолирующего материала от неблагоприятных факторов. В обустройстве мансардной крыши для этой цели могут использовать разные типы вспомогательных покрытий. Все зависит от имеющегося бюджета и индивидуальных предпочтений.

Для изолирования мансарды от воздействия влаги используют обычную полиэтиленовую пленку.

Обрешетка и система стропил составляют каркас мансардной крыши. Их изготавливают сегодня преимущественно из древесного массива. Стропила обеспечивают равномерное распределение весовой нагрузки кровли от скатов к стенам. Теплоизоляция является обязательным элементом мансардного пирога. Без должного утепления пространство не будет пригодным для проживания.

Обычно для этих целей подбирают материалы с лучшими энергосберегающими характеристиками и долговечностью (например, минеральную вату). Однако материал не должен быть вредным и дорогим. Обязательно необходима вентиляция. Ее установка позволит исключить образование конденсата в процессе эксплуатации мансарды. За счет нее получится защитить всю конструкцию мансардной кровли и продлить срок ее службы, исключив преждевременный ремонт.

Подготовка

Подготовительные работы перед началом строительства мансардной кровли подразумевают учет ряда аспектов. Помимо расчетов количества требуемого на возведение и утепление постройки сырья, выполняют разметку на чертежах с указанием каждого нюанса.

Суммарная площадь

Перед возведением нужной конструкции рассчитывают суммарную площадь мансардной крыши. Для этого необходим план. Расчет делают следующим образом:

• разбивают внутреннее пространство на несколько геометрических фигур (в зависимости от сложности конструкции);
• находят площадь каждой фигуры;
• полученные результаты суммируют.

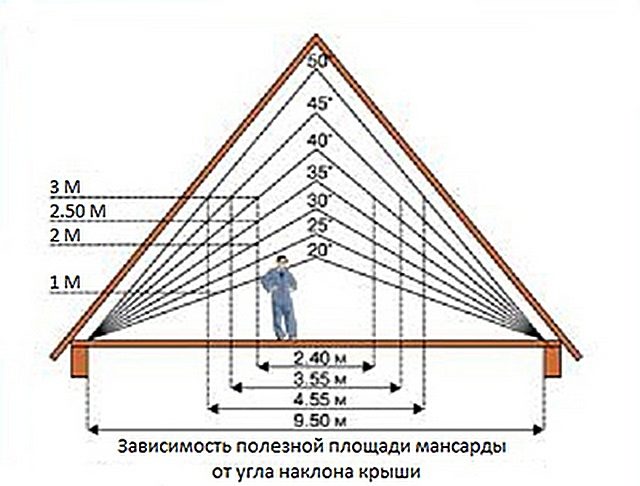

Наклон скатов

Помимо нюансов теплоизоляции и порядка расположения оконных проемов надлежит продумать угол наклона ската кровли. Этот фактор особенно важен: если уклон кровельного ската будет превышать максимально допустимое значение, это приведет к уменьшению внутренней площади мансардного пространства. Обратите внимание на фото, наглядно демонстрирующее допустимые показатели с учетом используемого для возведения материала. Значения указаны в процентах, для большего понимания показаны соотношения величин.

Нередко угол наклона подчиняется погодным условиям конкретного региона. Если рассматривать конструкцию с ломаной перспективой из 4 скатов, угол нижних скатов по отношению к полу равен 60 градусов. При этом верхние у основания будут расположены под углом 30 градусов. Подготовка просчитывает и нагрузку скатов от осадков, включая снег и ветер, поэтому чем круче скат, тем сильнее ветровая нагрузка.

По этой причине иногда сооружение имеет более пологую кровлю.

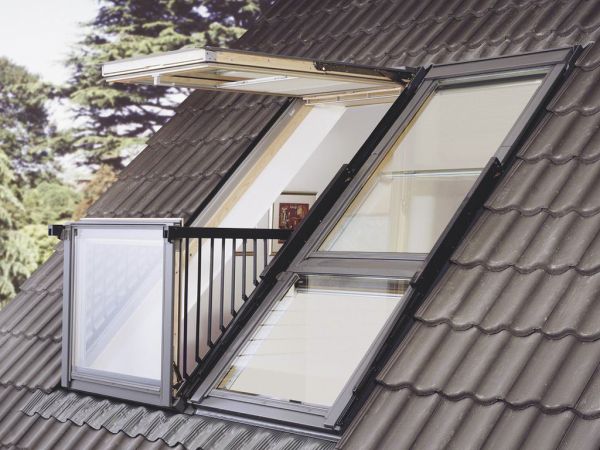

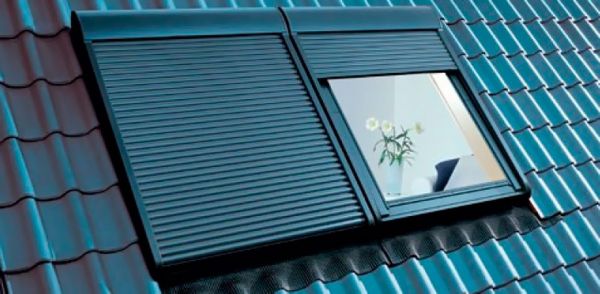

Правила установки окон

Согласно СНиП, площадь оконного проема не должна составлять менее 10% по отношению к поверхности пола. Если мансардная крыша будет закрывать пространство в несколько комнат, в каждой из них надлежит сделать хотя бы по одному окну. Наклонная технология установки окон несколько сложнее обычной, как и монтаж окон на потолке. Имеет значение расстояние от пола, на котором можно размещать оконные проемы.

Размеры окон напрямую зависят от высоты мансардной крыши. Их стараются расположить таким образом, чтобы осветить большую часть пространства. К примеру, для освещения небольшого участка с низким потолком параметры 78х118 см располагают на высоте от 100 м от пола. Однако такое освещение нельзя назвать достаточным, поскольку при озарении угла оно не всегда наполнит светом основную часть комнаты.

Если то же самое окно расположить на расстоянии 120 – 150 см, угол будет менее освещен, зато основной поток света будет направлен в центр комнаты. Чтобы добиться максимальной освещенности, лучше выбрать больший размер окна (например, 78х160 см) и расположить его на высоте 120 см от пола и почти до верха кровли (230 см). При подготовке учитывают важный нюанс: чем круче конфигурация ломаной мансардной кровли, тем шире и выше надлежит расположить окно. При этом исключено разрушение системы стропил.

Стропильная система и виды окон

Чаще возведение частного дома с мансардной кровлей выполняют с ломаной конструкцией крыши. Обусловлено это увеличением полезной площади. Однако с усложнением формы увеличивается зависимость надежности мансардной крыши от используемых материалов. Отражается это и на окнах, которые могут быть не только классическими наклонными в плоскости, но и вертикальными:

• с выступом над крышей (дормер);
• торце мансарды;
• утопленными в мансардное помещение.

Обычно для небольшой мансарды выбирают наклонную технологию. Она влияет на внутреннее обустройство наиболее щадяще, дает большее количество света. Другие типы установки выполнить сложнее, за счет них внутри нередко создается ощущение перегруженности интерьера.

Выполняя разметку, учитывают угол наклона ската : чем он круче относительно пола, тем меньшей может быть высота окна. Его ширина должна быть на несколько см меньше шага между балками.

Так будет проще выполнить установку, и отпадет необходимость в использовании усиленных балок.

Перед установкой надлежит особо тщательно продумать стропильную систему. При одинаковой ширине основания с увеличением числа скатов становится больше полезная площадь внутреннего пространства. Несмотря на тот факт, что стропильная система при этом усложняется, она не теряет востребованности у заказчика. Примечательным нюансом такого решения является возможность более низкого опущения свесов.

При этом резко наклоненные свесы выполняют функцию защиты верха стены от неблагоприятных погодных факторов. Помимо этого, за счет них удается отвести влагу дальше от фундамента. Однако подготовительный этап должен учесть тот факт, что они способны увеличить парусность. Это заставляет использовать в строительстве особо прочные доски и балки.

Освещение

Освещение продумывают на подготовительном этапе, проектируя традиционный либо встроенный тип. От метода зависит конструкция потолочного оформления. Чтобы соблюсти все требования безопасности, сегодня используют современные источники света на светодиодах. Их форма может быть любой (в виде панелей, встраиваемых софитов, спотов с системой регулировки, а также шнура и гибкой ленты).

Данные источники света отличаются большой мощностью, они не выделяют в воздух токсичных веществ при эксплуатации, устойчивы к скачкам напряжения и не нагреваются. Однако светят они направленным светом, что не позволяет осветить каждый угол мансардной крыши изнутри. По этой причине чаще потолок мансарды оснащают точечной подсветкой , расположенной через одинаковые расстояния по периметру. Нередко в мансардном пространстве можно увидеть несколько люстр, а также композитное освещение, состоящее из центрального и вспомогательного элементов.

Как сделать своими руками?

Рассмотрим пошаговую технологию изготовления мансардной крыши одноэтажного дома. Возведение стропильной системы имеет 2 разновидности:

• с висячими балками;
• с наклонными.

Вторые варианты нуждаются в возведении дополнительных опор. Чаще при сооружении мансардной кровли используют и те, и другие. Поэтому для верхних скатов подготавливают висячие стропильные балки, а для доковых граней – наклонные.

Тонкости всех узлов нужно сверять по чертежам.

Расчет стропильной ноги

Первым этапом производят расчет стропил. Шаг между брусьями должен варьироваться в пределах 60–80 см. Можно использовать целые либо склеенные балки шириной от 15 – 18 см и более (чем больше длина, тем шире). Толщина обычно составляет не менее 5 см. Требования надлежит соблюдать, так как это важно для прокладки утеплителя.

Монтаж мауэрлата

Мауэрлат есть не что иное, как обвязка из древесины по верху основания. Его задачей является обеспечение условий для прочной фиксации низов стропил к основанию. Он распределяет весовое давление от кровли на стены. Его крепят к основанию посредством анкерных болтов, шпилек либо арматуры, закрепляя в основание несущих перекрытий. Используют деревянный нагель.

Чтобы не допустить разрушения мауэрлата, выполняют гидроизоляцию (кладут рубероид). Брусья обрабатывают пропиткой с антисептиком.

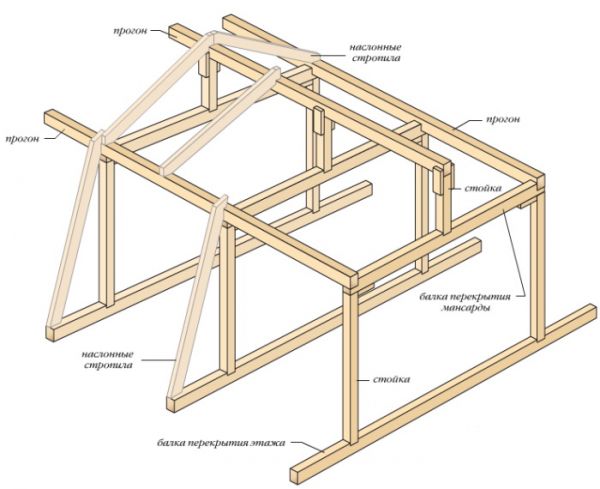

Сооружение каркаса крыши

Балки ставят на мауэрлат. На земле формируют скаты в море треугольников. Если необходимо выполнить двухскатную крышу, изначально фиксируют каркас в виде буквы «П». После этого непосредственно к нему крепят висячие, а затем наклонные стропила. Для боковых граней используют наклонные балки.

Затем стропильные ноги запиливают и крепят к мауэрлату, используя гвозди либо скобы из металла (подвижный тип фиксации). Запил осуществляют с максимальной точностью. Он должен обеспечивать максимально плотное прилегание стропильной ноги к мауэрлату. Стропила устанавливают с равным шагом, иначе весовое давление на основание будет неравномерным.

Чтобы добиться горизонтали при монтаже, между крайними стропилами натягивают веревку. Когда все балки установлены, их соединяют между собой, сооружая обрешетку. Места, отведенные под мансардные окна, усиливают перпендикулярно располагающимся брусом. Это исключит деформацию окон в дальнейшем.

Если кровля имеет большую ширину, устанавливают коньковую балку. Этот элемент будет являться еще одной опорой. Он позволит перераспределить весовую нагрузку. Если мансардная крыша будет длинной, ее снабжают опорой.

Гидроизоляция

На данном этапе к обрешетке крепят пленку гидрозащитного барьера. Правильное выполнение подразумевает укладку материала внахлест. Чтобы данная процедура не вызывала сомнений, можно купить гидроизоляцию производителей, указывающих места стыковки полосками яркого цвета.

Крепят гидроизоляционную пленку с помощью строительного степлера.

Утепление и паробарьер

Обычно утеплитель укладывают под гидроизолирующую пленку. При этом используют материалы с хорошей гибкостью, способные заполнить любые щели и имеющиеся пустоты. Паробарьерная пленка необходима для защиты кровельного материала от конденсата и пара, который проникает изнутри. Пленку укладывают, обеспечивая зазоры нужного размера. При этом расстояние между кровельным и утепляющим материалами подчиняется их классу.

Установка окон и финишного покрытия

Согласно технологии, окна монтируют до выполнения работ по отделке кровли. При их установке следят за тем, чтобы их конструкция предусматривала открытие. Это позволит проветривать мансарду.

Последним этапом монтажа является обшивка крыши кровельным материалом. Его выбор напрямую зависит от конфигурации крыши, вкусовых предпочтений и имеющегося бюджета. Однако здесь важно соблюдать правило: сырье с достаточной жесткостью применимо для скатов линейного типа.

Крепеж доборов

После этого остается установить доборные элементы. Каждый из них имеет свое назначение. Например, конек устанавливают сверху скатов для того, чтобы предотвратить попадание воды между ними. Для того, чтобы обеспечить защиту мест стыковки, где может течь вода, крепят планку внутреннего угла. Внешнюю планку крепят для придания эстетической привлекательности, а также в качестве усиления защиты стыков.

Типы материалов

Для строительства мансардной кровли используется следующее сырье:

• Для стропил можно использовать сосну либо склеенный брус .
• Для вырезания накладок понадобится металлический лист толщиной 1 мм.
• Мауэрлат будет надежным, если использовать для его сооружения сосну или лиственницу .
• Строение возводят из пеноблока либо аналога с ячеистой фактурой.

• Лучшим типом сырья для утепления крыши являются минеральная и базальтовая вата . Помимо нее используют плиты ДВП, пенопласт, пенополистирол и стекловату.
• Для обшивки крыши кровельным сырьем используют металлочерепицу, профнастил, фальцевую кровлю, полимерно-песчаную, битумную и натуральную керамическую черепицу, дерн и сланец, камыш.
• Для внутренней отделки поверхностей используют декоративный камень, вагонку, обои, краску .

Дизайн и планировка

Планировка мансарды может быть разной. Основным фактором, определяющим ее возможности внутри, является форма кровли. Именно от нее зависит тип, количество и размеры мебели, удобство расположения, атмосфера уюта и регулярность использования мансарды. В зависимости от имеющейся полезной площади и разделения либо открытой планировки в мансарде можно расположить:

• одну гостиную и балкон;
• гостиную, совмещенную с эркером;
• две спальни;

• спальню и гостиную;
• спальню, гостиную, кухню и санузел;
• бильярдную и комнату отдыха;
• тренажерную и комнату для гостей;

• гостиную, совмещенную с обеденной зоной;
• детскую комнату и комнату родителей;
• рабочий кабинет и комнату отдыха;
• домашнюю библиотеку и гостиную.

Вариантов планировки существует немало. Все они подразумевают создание уютной обстановки, что усложняет наклон скатов. Чтобы визуально убрать этот дискомфорт, места у стен стараются заполнить мелочами. Неиспользование глухих участков визуально вносит в интерьер дисбаланс. Каждый угол мансарды должен выглядеть обжитым. Существует ряд основных приемов внутреннего обустройства мансардного пространства с учетом назначения отдельных комнат.

Гостиная

Если кровля имеет сложную перспективу, ее надлежит выровнять посредством отделочных покрытий светлого цвета. Гостиная подразумевает уют, тепло и создание атмосферы домашнего очага, поэтому в ней нужны теплые тона. Нежелательно перегружать интерьер обилием мягкой мебели. Если места мало, можно поставить небольшой компактный диван и пару кресел.

Нельзя забывать о функциональности: у дивана должен быть удобный механизм трансформации. Это позволит в случае необходимости расположить гостей на ночь. Для создания гостеприимной атмосферы понадобится небольшой столик, стеклянные модели сделают интерьер легким. Диван нужно подбирать так, чтобы спинка и сиденье были удобными и не создавали дополнительной нагрузки на позвоночник.

Спальня

Обустроить мансарду под спальню несложно, даже если перспектива крыши имеет массу изломов. Тона подбирают мягкие и светлые. Тип покрытия поверхностей предпочтителен матовый: глянец создает определенное эмоциональное напряжение.

Исключены динамичные рисунки с крупными узорами: они визуально разбивают и без того не легкое пространство.

В выборе мебели стоит отдать предпочтение простым кроватям без резных элементов. Кровать может иметь небольшое изголовье. Лучшими аксессуарами будут прикроватные столики. Они отличаются минималистичностью форм при достаточной функциональности.

В таких комнатах предпочтительна встроенная или приповерхностная подсветка. Люстры лучше заменить точечными светильниками или несколькими настенными бра.

Детская

Обустраивая мансардное пространство под детскую комнату, особо внимание уделяют безопасности. Исключены сложные системы крыши, важен простор и свобода передвижения. Пространство делят на 3 функциональные зоны, разграничивая их посредством мягкого ковра или потолочной конструкции. В зависимости от возраста это игровая (зона отдыха), рабочий уголок и спальное пространство.

Мебели не должно быть много, при этом в обязательный комплект входят кровать, письменный стол, тумба, стеллаж или небольшой шкаф. Каждая функциональная зона должна иметь собственную подсветку помимо центрального освещения. Допускаются контрастные вставки ярких оттенков, но без излишеств. Для стен выбирают обои, одну из стен можно обозначить постером. При желании можно обустроить небольшую аудиозону.

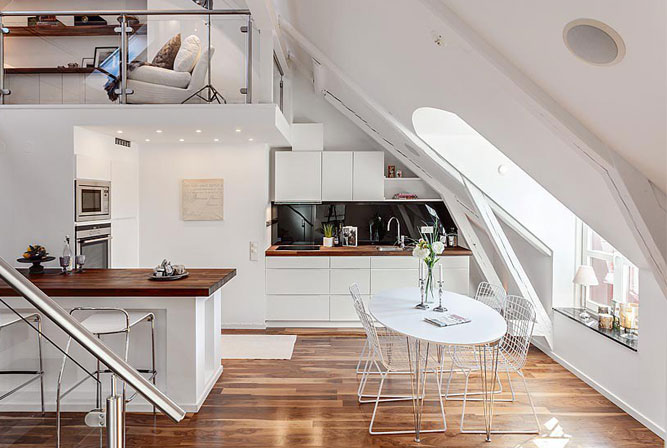

Кухня и столовая

Такое назначение мансардного помещения подразумевает наличие системы вентиляции. Не стоит перегружать помещение мебелью громоздких форм. Лучше, если это будут встроенные навесные шкафы, возможно барные стойки или неширокие столы и стулья. Если пространство ограниченно, выполняют линейную расстановку мебели.

В приоритете использование белого цвета потолочного покрытия и его комбинирование со свежими динамичными тонами (зеленым, мятным, оранжевым). Мебель подбирают компактную, по возможности с обтекаемыми краями, чтобы исключит риск травмирования домочадцев или гостей. Верхнее перекрытие оформляют натяжной пленкой либо красят. Особое внимание уделяют подсветке, снабжая потолочную конструкцию массой светильников.

Другие решения

Помимо классических решений, при планировке мансарды под другие типы комнат меняется и ее меблировка. Например, для рабочего кабинета в мансарде устанавливают письменный стол, ставят необходимую технику. Над столом в целях экономии места встраивают светильники.

Если из-за формы скатов они бьют в глаза, вместо них монтируют настенные бра.

Обязательным атрибутом рабочего кабинета является стеллаж для книг. Чтобы свести к минимуму накапливание на книгах пыли, в комнату ставят модель закрытого типа. Похожим является и обустройство домашней библиотеки. Однако здесь желательно создать более комфортабельные условия. Для этого можно поставить в комнате удобный диван или кресло.

Стилистика

В большинстве случаев мансардное пространство можно оформить в любом стиле интерьера. Если к процессу созданию уютной атмосферы подойти творчески, получится неожиданный, но гармоничный вариант. При этом можно создать интерьер в классических, современных, винтажных и этнических направлениях дизайна. Единственным препятствием является наличие балок, однако и их можно обыграть, скрыв несложной подвесной конструкцией.

Двухскатная и четырехскатная кровля с классическими окнами позволяет оформление потолка натяжной пленкой в гипсокартонном коробе. С их помощью можно внести в интерьер геометрические формы и симметрию, что нужно для классики, неоклассики и классицизма. Если изобразить на потолке имитацию гипсовой лепнины, а из мебели подобрать диван и кресла в светлых тонах с позолоченной отделкой, получится интерьер в классическом стиле . Для большего антуража можно украсить потолок несложным багетом.

Если нужна деревенская тематика в духе стиля прованс , можно окрасить стены водоэмульсионной краской белого цвета или оттенка слоновой кости. Такое решение деревянного перекрытия позволит изменить его эстетическое восприятие, сделав его легким. Люстры здесь нужны несложной формы и небольших размеров. Форма кровли может быть двускатной, вальмовой и ломаной.

Для креатива важна демонстрация некоторой грубости поверхностей. Наличие балок, систем коммуникации только приветствуется. К ним подбирают аналогичные неординарные светильники (например, в виде вентилятора). Делать сложный декор потолка здесь не нужно.

Визитной карточкой направлений лофт и гранж является нарочитая необжитость. Уют создается посредством камина, дорогой брендовой мебели и неординарных аксессуаров.

В приоритете свет, который достигается за счет белой краски, натяжной пленки, иногда обоев, а также гипсокартона.

Размеры встраиваемых светильников не должны быть большими: это визуально делает помещение меньше. Каждый используемый предмет мебели и аксессуар несет свою историю и имеет особое значение, указывая на концепцию выбранного стиля.

Чтобы мансарда действительно была украшением загородного дома, можно учесть несколько рекомендаций специалистов:

• Ошибкой оформления внутреннего, а зачастую и внешнего дизайна является задействование идентичной фактуры материала. Когда одного отделочного сырья много, оно теряет выразительность.
• Покупайте для возведения мансардной крыши качественное сырье. Оно будет способствовать увеличению срока службы кровли в целом.
• Не экономьте на сырье стропильной системы и утеплении. Конструкция должна быть надежной, ведь эксплуатация мансарды будет ежедневной.
• Сооружая мансардное пространство, позаботьтесь о дополнительном утеплении. Помимо кровли утеплите пол. Многие современные материалы совместимы с системой «теплый пол».

• Если вы планируете использовать на мансарде камин, лучше купить его электрическую имитацию с функцией звукового сопровождения. Она и весит меньше, и безопаснее при использовании.
• Не утяжеляйте крышу многоуровневыми конструкциями из гипсокартона и натяжного полотна. Подвесы и металлический каркас, листы ГКЛ, иногда пластик или деревянные кассеты дадут дополнительную весовую нагрузку на несущие стены.
• Если конструкция основного строения предусматривает наличие гаража, не сооружайте балконы рядом с ним. Запах бензина будет попадать сквозь открытые окна в пространство всего мансардного этажа.

Красивые примеры

Предлагаем вашему вниманию красивые примеры фотогалереи. Они помогут вам воодушевиться на создание мансардного строения, воплощая в жизнь самые необычные дизайнерские решения.

О том, как утеплить мансардную крышу, смотрите в следующем видео.

Является чердаком здания, приспособленным для жилья.

Мансарда может являться третьим этажом, которая расположена непосредственно под кровлей здания. Мансардное помещение лучше на этапе проектирования.

Иногда утеплить чердак возможно в обжитом здании, но при этом может возникнуть необходимость дополнительно утеплять кровлю . Если вы уже решились , то в первую очередь вам необходимо подобрать, какие виды мансардных крыш подойдут именно для вас.

Жилого помещения на чердаке чаще всего связано с главным преимуществом мансарды - увеличением жилой площади: наличия дополнительных комнат для проживания.

Другими достоинствами мансарды являются :

• Декоративная привлекательность здания в связи с определенной конструкцией кровли;
• Обустройство мансарды можно производить не в новом доме, а уже обжитом, не выезжая из дома;
• Возможность утеплить помещение своими силами (без специальной техники).

Кроме того, затраты на возведение пристройки при необходимости увеличения площади для проживания будут более существенными, чем затраты на обустройство мансардного помещения.

К недостаткам можно отнести оборудование дополнительного обогрева мансарды, и принудительной вентиляции . Кроме того, необходимо установить специальные окна.

Уклон стен также можно отнести к недостаткам мансардного помещения, так как он снижает дополнительную площадь помещения , но зато есть возможность возводить мансарду в несколько уровней.

Проекты мансардных крыш частных домов:

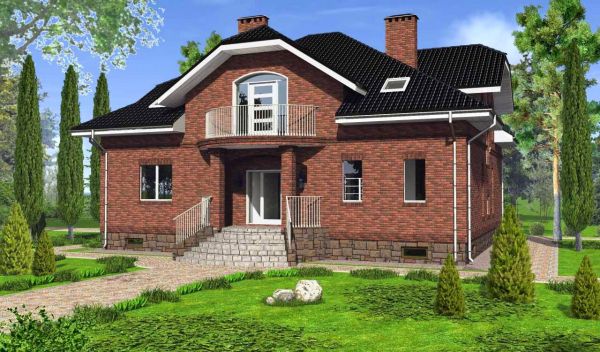

Ломаная крыша с балконом

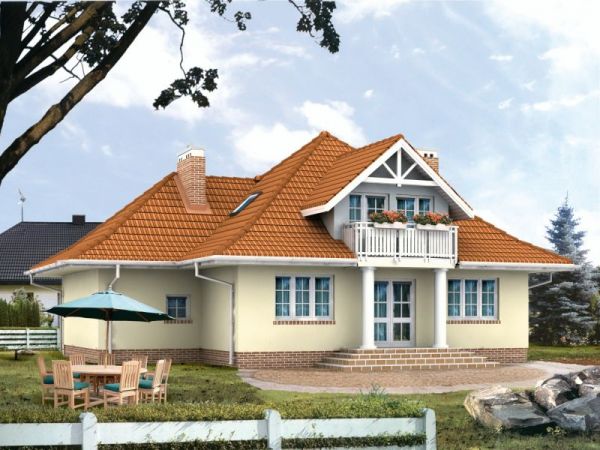

Четырехскатная мансардная крыша

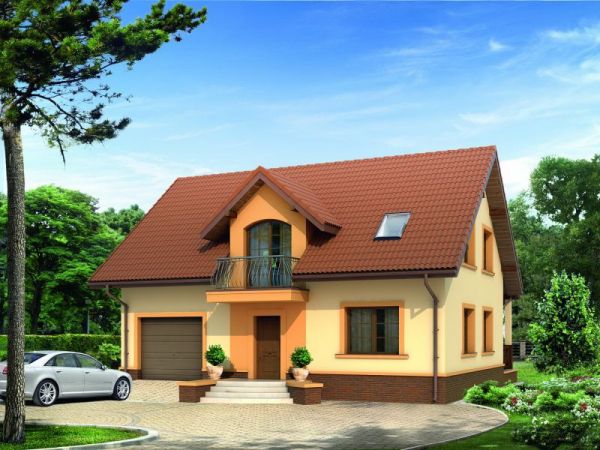

Двускатная мансардная крыша

Устройство ломаной крыши

под мансарду выглядит следующим образом:

• Внутреннее оформление (гипсокартон, штукатурка и т. п.);
• Пароизоляция . Препятствует образованию конденсатной влаги;
• Утеплитель . Сохраняет тепло в помещении, не давая холоду попадать в подкровельные пустоты;
• - основной каркас кровли, на котором держится вся конструкция крыши;
• Гидроизоляция . Слой пленки, который защищает кровельный пирог от попадания влаги снаружи;
• Обрешетка . Деревянная конструкция, на каркасе которой крепятся ;
• Подкровельная пленка . Защитный материал, который защищает всю систему. Выбирается исходя из выбора кровельного покрытия;
• Кровельное покрытие . Основной защитный внешний материал, который является самой мощной защитой крыши от внешних природных факторов.

Кроме того, что необходимо последовательно укладывать все слои материалов, необходимо их правильно устанавливать с учетом вентиляционных зазоров.

Каждый материал кровельного пирога необходимо укладывать в соответствии с технологией укладки.
Если хоть оно покрытие будет уложено с нарушением правил, это может привести к нарушению функционирования других слоев, и, как следствие, к разрушению кровли .

Чертеж устройства мансардной крыши

Кровельный пирог

Виды мансардных крыш

Для оборудования мансарды в чердачном помещении подходят типы кровли, при которых высота будущего мансардного помещения будет соответствовать требованиям по обустройству таких крыш.

Самые распространенные под мансарду :

• . Конструкция представляет собой плоскость, закрепленную на противоположных стенах различной высоты;
• . Конструкция состоит из двух противоположно лежащих скатов, соединенных в вершине;
• Ломаные . Конструкции похожи на двухскатные, только эти имеют излом, меняющий траекторию наклона ската;
• . Система похожа на четырехскатную крышу, при которой противоположные скаты с торцов - треугольники со кошенным верхом, с боков - трапеции;
• . Конструкция аналогична вальмовой системе, только с фронтона боковые скаты скошены;
• Шатровые . Конструкция представлена в виде шатра, в виде нескольких граней, имеющих соединение в вершине.

Вид кровли - это всего лишь видимый каркас крыши, в которую встроена мансарда в виде четырехугольника. Конструктивные особенности каждого вида подразумевают наличие опорных точек мансардной конструкции с кровельной .

Кроме типовых форм кровли могут быть одноэтажные и двухэтажные мансарды, которые лучше всего рассматривать во время проектирования, рассчитывая нагрузку на здания и стропильную систему.

Проекты домов с мансардной крышей: фото ниже.

Полувальмовая мансардная крыша

Двускатная крыша мансардного типа

Односкатная мансардная крыша

Ломаная мансардная крыша

Четырыхескатная мансардная крыша

Шатровая мансардная крыша

Мансардные окна

Для оборудования естественного освещения в мансардном помещении необходимо устанавливать окна.

Их можно располагать в самой кровле, на фронтонах или оборудовать в специальных скворечниках. Количество, форма и место расположения окон зависит от конструкции крыши и от предпочтения.

Материал изготовления профиля для окон может быть различным: дерево, ПВХ, алюминий .

Профиль окон выбирается исходя из предпочтений, но стоит иметь ввиду, что для бань окна с деревянным профилем лучше не применять.

В остальных случаях подходят окна с любым профилем .

Мансардные окна различаются по типу конструкции:

• Классические . Окна стандартной прямоугольной или квадратной формы, имеющих раму и подвижную или глухую створку;
• Балконные . Представляют собой двойную форму окна, при которой нижняя глухая часть - парапет балкона, верхняя - открывается наружу;
• Карнизные . Устанавливаются при наличии высокого пристенка. Дополнительный вертикальный элемент устанавливается под открывающейся створкой;
• Наклонные . Двойная конструкция с одной глухой створкой (нижней), другой - подвижной;
• Надставные . Могут быть полукруглой формы, треугольной. Встраиваются в крышу, несут также декоративную функцию;
• Туннель для света . Выход света проходит через светоотражающий тоннель, который расположен в чердачной части над мансардой.

Кроме формы окон, их можно классифицировать по типу открывания:

• С центральной осью для поворота;
• С боковым типом открывания в виде люка;
• С нижнем расположением оси поворота при которой открывание происходит наружу;
• С приподнятым расположением оси.

Учитывая то, что мансардные окна могут иметь труднодоступное расположение, производители изобрели электронное регулирование: окна можно открывать и закрывать при помощи дистанционного управления пультом.

Мансардное окно с балконом

Мансардное окно

Требования, предъявляемые к мансардным крышам

Мансардные крыши конструктивно сложнее обычных крыш с чердаком, поэтому к ним предъявляются иные требования:

• Необходимо обеспечить полную гидроизоляцию по всему периметру мансарды;
• Важно позаботиться о звукоизоляции, особенно, если внешнее покрытие металлическое;
• При проекте стропильной конструкции необходимо тщательно рассчитать нагрузку кровли с учетом природных нагрузок ;
• Обеспечить ;
• Позаботиться об естественном освещении;
• Свес стропильных ног не должен быть меньше полуметра ;
• Особое внимание обратить .

ОСТОРОЖНО!

При выборе материалов стоит обратить внимание не только на их качественные характеристики, но и учесть их массу: чем легче материалы, тем меньше нагрузка.

Перегруз конструкции может привести к деформации кровли, в худшем случае - к обрушению. Поэтому при проектировании кровли следует учесть все факторы.

Как самостоятельно спроектировать ломаную крышу

Любое строительство подразумевает предварительный расчет материалов, затраты на их приобретение, установку, дополнительное оборудование.

Для самостоятельного расчета мансардной крыши потребуются знания требований к обустройству мансарды и конструктивных особенностей строения мансардного помещения.

• Полезную площадь жилого помещения;
• Площадь скатов;
• Площадь окон.

Исходя из полученных вычислений можно будет рассчитать количество материалов и вычислить их нагрузку.

Полезная площадь

Расчет площади ведется с низкой стороны стен в зависимости от угла наклона :

• При 30° высота стены не должна быть менее 1,5 м;
• При 45° — не менее 1м 10 см;
• От 60° — не менее полуметра.

На чертеже на обоих скатах следует отметить минимальную высоту (к примеру, 1,5 м при скате в 30°) и провести перпендикулярно основанию линию - это боковые стены помещения.

Соединить линией, параллельной основанию, соединив обозначенные точки, — образуется прямоугольник. Это и есть полезная площадь .

ВНИМАНИЕ!

Жилая площадь по проекту не должна быть более 50% площади нежилого помещения.

Боковые треугольники, стороны которых являются частью основания, стены мансарды и нижней части ската - нежилая площадь.

Площадь скатов

Затем сложить величины всех площадей.

При расчете необходимо учитывать площадь карнизов : расчет площади ската до линии стены является неполным для вычисления площади всего ската.

Площадь окон

В проектных расчетах необходимо также учитывать площадь оконных конструкций, которая не должна превышать 10% площади пола . Самое малое расстояние от пола, на котором должны располагаться окна - 80 см, максимальное - 220 см до верхней оконной линии.

Таким образом, выбирая форму крыши, можно рассчитать площадь жилого помещения, оборудованного на чердаке. При большой площади можно проектировать дополнительные перегородки , которые послужат вспомогательными опорами для крыши.

Можно применить дизайнерские идеи, разделив помещение на зоны, использовать приемы разграничения пространства, которые сделают мансардное помещение более комфортным для проживания, современным и уютным.

Вконтакте

Предлагаем вам фотообзор красивых мансардных крыш, в котором мы расскажем о разновидностях мансардных кровель, особенностях их формы и новых тенденциях в архитектуре частных домов с мансардами.

Дома с мансардой во французском стиле

Мансарда получила свое название в честь французского архитектора Франсуа Мансару, который в 17 веке первым предложил использовать подкровельное пространство для жилых комнат. Поэтому мансардная крыша ассоциируется с архитектурой французских домов - провинциальных коттеджей, средиземноморских шато и альпийских шале. Интересно то, что разным регионам Франции характерны свои, особенные формы мансардных крыш, причем разнится и подход к дизайну, и применяемые материалы.

Дома в Нормандии настолько же суровы по архитектуре, как и климат этого региона Франции, но двускатные мансардные крыши с фахверковыми фронтонами и слуховыми окнами вносят в их дизайн ноты французской утонченности.

Интересная крыша сложной конфигурации, мансарда над гаражом, большая масса остекления - современные нормандские дома красивы и функциональны одновременно.

В отличие от каменной архитектуры Нормандии, альпийские шале строят из дерева, а их двускатная крыша с мансардой обычно дополнена не только окном, но и балконом.

Внутреннее пространство мансарды под крышей шале очень колоритно смотрится за счет видимых стропил и дощатой обшивки.

Характерная черта мансардных крыш альпийских домов - длинные скаты, облегчающие сход снега, большие окна и достаточно просторные балконы.

В средиземноморских провинциях Франции компактные шато обычно имеют многощипцовую крышу с несколькими мансардами.

Французские дома с мансардной крышей - это обычно одноэтажные здания, «распластанные» вширь, а не вверх. При небольшой площади дома обычно предусмотрен гараж с мансардой.

Дома в викторианском стиле с мансардой

Англия - еще одна европейская страна помимо Франции, в которой строительство домов с мансардами приобрело небывалый размах. При кажущейся чопорности английские коттеджи очень уютно выглядят, и в большей мере такой эффект достигается благодаря красивому дизайну мансардных крыш с окнами.

Характерная черта домов с мансардой викторианского стиля - асимметричная и немного изогнутая линия кровли на фронтоне, а также большие слуховые окна.

Нередко англичане обустраивают выход с мансарды на балкон, который задействует подкровельное пространство крыши террасы.

Милый колорит провинциальным английским домам придает цветовая гамма отделки фасада и деревянные ставни контрастного цвета на мансардных окнах.

Отличительная особенность английских домов с мансардой - большой уклон скатов кровли и несколько асимметрично расположенных фронтонов. Необычность такой архитектуры усиливается за счет синего цвета фасадной отделки в сочетании с серым кровельным покрытием.

Современная интерпретация викторианской архитектуры - дом с вальмовой крышей и мансардой с небольшими балконами.

Новые тенденции в строительстве домов с мансардой

Несмотря на устоявшиеся традиции в строительстве домов с мансардами, архитекторы все время находятся в поиске свежих идей. Новые технологии и конструктивные материалы намного расширяют возможности проектировщиков и позволяют реализовать самые смелые и даже дерзкие концепции.

Экстрасовременная тенденция в строительстве, пришедшая к нам из Дании - мансардные дома с четырехскатной крышей, облицованной тем же материалом, что и фасады. Причем, цвет отделки должен быть максимально приближен к черному - цвету, лучше всего поглощающему тепло.

Еще один тренд из стран Северной Европы - коттедж, состоящий из нескольких жилых объемов в виде небольших домиков с мансардами.

Не только в Европе, но и в других станах ширится популярность коттеджей, облицованных одним материалом, без использования специальных кровельных покрытий.

Такие дома обычно имеют небольшую площадь, поэтому актуален вопрос использования подкровельного пространства и обустройства мансарды с окнами.

Модная тенденция в европейской архитектуре - компактные частные дома с мансардой под односкатной крышей. На фото вы видите, как интересно обыгран этот вариант с помощью динамичной линии кровли.

Постройка минималистичного коттеджа под односкатной кровлей мансардного типа - один из экономически выгодных вариантов обустройства частного жилья.

Большое количество окон придают этому современному коттеджу с односкатной кровлей необычный вид, но основное, это максимальное использование полезной площади чердачного помещения.

Западные архитекторы предлагают множество необычных решений, одно из них - частный дом с асимметричной двускатной крышей и мансардой.

Эффектным элементом архитектуры загородного дома с ломаной мансардной крышей станет сплошное остекление фронтона и обустройство балкона.

Многочисленные проекты деревянных дачных и загородных домов с большой массой остекления и мансардой - это еще одна попытка архитекторов сделать жилье более эко-дружественным и комфортным.

Полностью остекленный фасад дома с мансардной крышей - смелая попытка немецких архитекторов создать жилье, максимально объединяющееся с окружающей средой.

Стремление сделать дом энергосберегающим и экологически чистым порождает все большее количество проектов с мансардной кровлей, оборудованной солнечными батареями.

Красивые мансардные крыши из камыша

Всплеск интереса к экологически чистым материалам сыграл определенную роль в возрождении популярности камышовых и соломенных крыш в европейских странах. Самыми важными аргументами в пользу кровель из камыша послужили прекрасная способность задерживать осадки и сохранять тепло, натуральность и оригинальный внешний вид.

Природные бежевые и дымчатые оттенки камышовых крыш смотрятся необычно, но при этом естественно вливаются в цветовую гамму ландшафтного дизайна и органично дополняют ее.

Фахверковые дома с мансардой под кровлей из натурального материала - традиционный вид построек в Северной Европе.

Необыкновенно красивы тростниковые крыши с мансардой и слуховыми окнами округлой формы, будто бы «выросшими» из толщи кровельного покрытия.

Создание мансардной кровли из камыша - это своеобразное искусство - на фото вы видите, насколько филигранно вырезан декор слухового окна мансарды.

Пластичность камышовых стеблей позволяет создавать кровли сложной формы, особенно, если в доме предусмотрен мансардный этаж с несколькими комнатами.

Тростник и камыш - идеальный материал для формирования округлых кровель. Такая грибовидная крыша с миниатюрными мансардными окошками станет колоритным элементом архитектуры частного дома из бруса или бревна.

С камышовой крышей прекрасно сочетаются на только дома провинциальной архитектуры, коттеджи современного дизайна также могут быть удачно обустроены такой кровлей. На фото вы видите нетривиальное решение - кровельное покрытие переходит с крыши на фасады здания, за счет чего дом выглядит более уютным и, что немаловажно, более теплым.

К неоспоримым «плюсам» камышовых кровель относят их способность сохранять стабильную температуру внутри дома и в жару, и в морозы и при этом обеспечивать достаточную вентиляцию мансарды и других помещений. Существенный «минус» камышовой кровли - это высокая воспламеняемость, но современные антипиреновые пропитки позволяют улучшить ее противопожарные свойства. Кроме того, обустройство такой крыши выльется в немалую сумму.

Загородные коттеджи с мансардными крышами из Ондулина

В отличие от черепицы, гибкой кровли и натуральных покрытий, крыши из Ондулина отличает демократичная цена при достаточно высоком запасе прочности. Европейцы уже давно оценили практичность еврошифера и активно применяют его для обустройства кровель мансардного типа.

Палитра натуральных цветов, максимально приближенных к природным оттенкам, позволяет органично вписать загородный дом в любой ландшафт.

Вальмовые крыши из Ондулина гармонично подчеркивают архитектурные особенности дома в любой стилистике, включая классическую.

При большой ветровой нагрузке в вашем регионе оптимальной будет четырехскатная мансардная крыша с покрытием Ондулином.

Красивые мансардные крыши частных домов: фото, примеры дизайна

Фото примеры мансардных крыш частных домов. Виды дизайна. Интересные формы и варианты отделки.

Уютный дом с мансардой: проекты, фото интерьеров и полезные советы

Строения с мансардным этажом – практичная и очень привлекательная идея для индивидуального участка. Расходы на обустройство жилого чердака меньше, чем на строительство полноценного этажа, в доме появятся дополнительные квадратные метры. Для дачного участка самый оптимальный вариант – дом с мансардой. Проекты, фото удачных интерьеров и рекомендации опытных строителей – в нашем материале.

Даже небольшая мансарда преобразит фасад дома и сделает его неповторимым

Определение мансарды

Под мансардой понимается жилое пространство под крышей. Кровля для обустройства жилого чердака должна иметь двойной скат, такой, чтобы высота чердачного пространства была не менее человеческого роста в самой высокой точке.

Оптимальной считается высота в два метра двадцать сантиметров

Наружная стена жилого чердака состоит из двух плоскостей: наклонной и вертикальной. Вертикальная часть строится из основного материала дома, наклонная – состоит из стропил крови и внутренней обшивки.

Соотношение вертикальной и наклонной части зависит от проекта

При строительстве частного дома многие владельцы задумываются над вопросом: отдать предпочтение полноценному этажу или мансарде?

Преимущества и недостатки дачных домов с мансардой: проекты с полным этажом или жилой чердак?

Главным аргументом в пользу мансардного этажа всегда приводится дешевизна его обустройства. Так ли это на самом деле? Снижение расходов обусловлено использованием каркасной конструкции кровли. На практике, чем больше кровля и, соответственно, больше площадь каркаса для обшивки, тем выгоднее мансарда.

Но следует помнить, каким бы просторным не был чердак, он в любом случае занимает меньше полезной площади, чем настоящий этаж. Получается, чтобы сделать мансардное помещение годным для проживания, необходимо предусмотреть такую площадь первого этажа, чтобы она превышала чердачную минимум в два раза.

Ещё один момент, усложняющий задачу: жилой чердак требует обустройства кровли сложной конфигурации и врезки особенных чердачных окон

Чтобы в мансардном помещении создать нормальный микроклимат, необходимо предусмотреть систему вентиляции с принудительной подачей воздуха. Все эти расходы лягут дополнительным бременем при строительстве. И на деле экономия не будет такой уж значительной.

Сторонники мансардного строительства отмечают, что дома с такими «фигурными» крышами выглядят привлекательно. А дизайнеры добавляют, что обустройство жилого чердака имеет множество оригинальных решений.

Одно из таких решений, к примеру, установка больших окон прямо в наклонной части крыши. Если разместить в таком помещении спальню, по ночам можно любоваться звёздным небом не вставая с постели

Рачительные хозяева не любят, когда что-то пропадает зря. В том числе – чердачное пространство. Некоторые превращают его в свалку ненужных вещей. Но на самом деле здесь может разместиться полноценный рабочий кабинет, мастерская, спальня или даже детская комната.

Противники такой рачительности напоминают, что активная эксплуатация пространства под кровлей ухудшает состояние конструкции крыши и значительно усложняет её ремонт.

К сведению! Психологи предупреждают, что низкие потолки мансарды заставляют человека чувствовать себя в замкнутом пространстве, неблагоприятно воздействуя на его психику. Особо впечатлительные натуры даже могут ощущать приступы удушья из-за низких потолков и скошенных стенок. Стоит задуматься об этом факте, планируя детскую комнату на чердаке.

Сторонники полноценного второго этажа приводят такое сравнение:

Не смотря на все эти споры и разногласия, проекты дачных домов с мансардой и верандой или гаражом пользуются большой популярностью. Это неудивительно, ведь набирающее огромную популярность каркасное строительство предлагает множество вариантов именно таких строений, с большой полезной площадью и разнообразными планировками. Рассмотрим фото проекты домов с мансардами подробнее.

Проекты дачных домиков для 6 соток. Фото-примеры красивых и компактных дачных домиков с рекомендациями по выбору планировки в отдельной публикации нашего портала.

Советы по строительству одноэтажного дома с мансардой: фото оригинальных идей

Обустройством жилого чердака чаще всего озабочены владельцы небольших дачных коттеджей. Прежде чем решиться на такой проект, попросите погостить у своих знакомых, владельцев подобной конструкции. Вдруг вы внезапно почувствуете приступ клаустрофобии или напротив окажетесь под впечатлением от чердачных окон, через которые можно наблюдать облака?

Если сомневаетесь в целесообразности организации жилой комнат в этом месте, подумайте об альтернативных вариантах

Здесь при желании можно разместить гардероб, творческую мастерскую, котельное помещение, тренажёрный зал.

Вот варианты организации чердачного пространства:

Особенным спросом пользуется проект одноэтажного дома с гаражом и мансардой. Такая планировка чрезвычайно удобна. Особенно такой вариант оценят жители северных регионов, которые знают, что такое прогревать машину в морозный день. Когда гараж под одной крышей с домом, даже если в нем нет центрального отопления, температура будет значительно выше, чем на улице. А сам автомобиль будет надёжно защищён от всех капризов погоды.

При строительстве по такому проекту необходимо предусмотреть все меры безопасности: наличие тамбурного помещения и качественной системы вентиляции

Как выглядят проекты домов с мансардой из пеноблоков

Проекты домов с мансардой из пеноблоков, фото которых вам представлены, пользуются большой популярностью у застройщиков индивидуального жилья. Причины такой востребованности в том, что дома из этого материала очень функциональны и выглядят основательно и роскошно. Стоимость возведения такой конструкции ниже, чем расходы на строительство кирпичного дома.

За счёт мансардного этажа полезная площадь дома значительно увеличивается и при этом расходы в целом меньше, чем на возведение полноценного второго этажа из пеноблоков

Преимущества конструкций из пеноблоков:

• идеальные геометрические формы блоков позволяют создавать прочную и ровную кладку с минимальными швами в несколько миллиметров;
• размеры блоков превосходят размеры кирпича, так что строительство будет вестись ускоренными темпами;
• вспененный бетон отличается высокими показателями энергосбережения и не требует дополнительных утеплителей;
• материал не выделяет токсичные для человеческого организма соединения;
• пенобетон не горюч, не поддерживает развитие плесени и не боится насекомых;
• блоки не деформируются от воздействия влаги или перепада температур;
• материал имеет длительный срок эксплуатации.

Технология строительства конструкций с мансардой имеет некоторые отличительные особенности. Прежде всего, каркас мансарды изготавливается из тщательно просушенной древесины.

Качественный древесный материал не деформируется в процессе эксплуатации

Важно правильно подобрать утеплитель. Для мансард подходят минеральная вата или базальтовые плиты. Эти утеплители хорошо зарекомендовали себя на практике.

Снаружи и внутри кровля обшивается разными материалами. Снаружи укладывается металлочерепица или мягкая кровля. С внутренней стороны каркас обшивается фанерой или плитами OSB.

К сведению! Типовые проекты очень удобны и стоят дешевле индивидуальных. Но в рамках индивидуального проектирования можно предусмотреть многие нюансы: например, обустройство удобных лестниц для пожилых людей и инвалидов или размещение зимнего сада или рабочего кабинета в мансарде.

В типовых проектах редко закладывается декоративная обработка фасада.

Чем оформить стены решает сам застройщик

Пеноблоки можно просто покрасить, оштукатурить или использовать для отделки фасадные материала: плитку, сайдинг, камень.

Самые лучшие проекты домов с мансардой: фото с чертежами

Хороший проект жилого дома должен учитывать многие факторы:

• климат местности, в которой будет вестись строительство;
• особенности грунта и ландшафта участка;
• сочетание отделки дома с окружающими его строениями и местностью;
• организация максимально комфортных условий проживания для всех членов семьи с учётом их возраста и индивидуальных запросов.

Готовый проект дома с мансардой разрабатывают профессиональные архитекторы с участием специалистов узкого профиля. Важно продумать не только расположение комнат, но и особенности размещения инженерных сетей.

Для дачного участка подходят проекты небольшой площади, 36 – 40 квадратных метров. Этого пространства вполне достаточно для размещения кухни и просторной гостиной на первом этаже и двух компактных спален или рабочего кабинета в мансарде. Дома с площадью свыше 60 квадратных метров вмещают в себя просторную гостиную, спальню и кухню на первом этаже и комнаты на втором.

Пример проекта дома площадью 70 квадратных метров

Для больших домов идеальным было бы строительство террасы, на которую можно выйти с мансардного этажа. Сверху будет открываться великолепный вид на природу.

Здесь можно комфортно отдохнуть и использовать крытую террасу для семейных обедов или дружеских посиделок

Дачный дом с мансардой: планировка 6х6

Распланировать дом с минимальной площадью не просто. Проект дачного дома 6х6 с мансардой – оптимальный выбор. В этом случае у вас не 36, а как минимум 50 квадратных метров полезной площади.

Пример планировки дома 6х6

Если дача нужна лишь для сезонного посещения, такого пространства вполне достаточно для небольшой семьи. Со временем к дому можно сделать пристройку, если количество членов семьи увеличится. Что следует учитывать в проекте дома с мансардой 6х6:

• максимальное использование каждого сантиметра площади;
• количество людей, одновременно посещающих дом;
• возраст членов семьи;
• периодичность посещения дачного участка.

При планировке дома 6 на 6 с мансардой важно использовать все пространство с максимальной пользой. Традиционно по центру располагают просторную гостиную, имеющую выход в санузел и кухню. Все эти комнаты полностью займут первый этаж. Чтобы не было тесно, подбирают компактную мебель.

Оптимальным выбором станут предметы-трансформеры, легко превращающиеся в спальные места. Если у вас на даче припозднятся гости, разместить их на ночлег будет не сложно

Кухня должна иметь два входа: из комнаты и со двора. Сервировка стола в летней беседке значительно упростится, да и готовить в жаркий день будет легче, настежь открыв выход в сад.

Спальные комнаты в этом варианте размещаются в мансарде. Здесь можно сделать две полноценные спальни для хозяев и детей.

Для санузла достаточно четырёх квадратных метров. Если дача посещается только летом, летний душ можно организовать во дворе. Любители попариться ставят на участке баньку. Если не предусматривать душ или ванную в доме, можно оставить для туалета три квадратных метра. Стиральную машину при этом устанавливают в кухне.

Каркасные дома с мансардой (проекты 6х6) не предусматривают внутренних лестниц. Их размещают снаружи. Этот приём тоже позволяет значительно сэкономить пространство. Для хранения вещей в доме следует предусмотреть компактные антресоли.

Вот примерный план дома с мансардой 6 на 6:

Специфика планировки домов 9 на 9 с мансардой: фото удачных решений

Дом общей площадью восемьдесят квадратных метров – популярный проект. Строители отмечают, что этот проект имеет оптимальное соотношение затрат и комфорта проживания. Классическая планировка включает в себя спальню, кухню, гостиную и санузел на первом этаже и ещё две-три комнаты на мансарде. Их можно использовать как дополнительные спальни или организовать в них рабочий кабинет, творческую мастерскую и просторный гардероб.

Пример классической планировки дома 9х9

Ещё один вариант расположения комнат – в планировке дома 8 на 10 с мансардой. Фото пример такой планировки:

Планировка дома 8х10

Что следует знать о планировке дома 10 на 10 с мансардой: фото лучших идей

Сто квадратных метров на первом этаже и ещё семьдесят на втором – в таком доме может постоянно проживать большое семейство. Здесь найдётся место для отдельных комнат детям, спальни родителям, рабочему кабинету, просторной гостиной и кухне. Со стороны дом не выглядит огромным. Проекты дома 10х10 с мансардой из пеноблока производят впечатление компактностью размещения на участке. Но это как раз тот случай, когда внешнее впечатление обманчиво.

Здесь достаточно места не только для размещения санузлов на каждом этаже, но и даже для организации сауны или баньки прямо в доме. Удобная лестница с широким проходом позволит без труда поднять громоздкую мебель.

Подлестничное пространство следует использовать для хранения вещей

В таком доме обычно предусматривают отдельное помещение для котла. Если в доме из пеноблоков есть цокольный этаж, прачечная, приборы отопления, кладовая для хранения инвентаря и домашних закаток размещаются здесь.

Планировка дома 10х10

Проекты каркасных домов. В статье мы подробно рассмотрим в чем же преимущество данных конструкций, разновидности технологий, средние цены возведения, оригинальные проекты, полезные советы и многое другое.

Примеры оформления интерьеров домов с мансардой внутри: фото

Даже маленькую мансарду можно обставить так, что в ней поместится все самое необходимое. Наклонные плоскости потолков частично скрадывают общую площадь, но можно использовать их для стильного оформления комнаты.

Если выкрасить стропила в контрастные тона – они станут стильной деталью интерьера

Проекты небольших домов с мансардой обычно предполагают размещение на втором этаже спальной комнаты. В дачном варианте логично использовать отделку натуральным деревом.

Чтобы комната не казалась тёмной, ставят светлую мебель и используют светлые аксессуары и текстиль

Если мансарда занимает значительную площадь, задача упрощается. Ниши между стропилами можно использовать в качестве элементов зонирования. В одной – разместить кровать, в другой – рабочий стол у окна или диванчик для отдыха. К вопросу размещения детской комнаты на мансардном этаже стоит подойти особенно внимательно.

Напомним, что скошенные потолки могут вызывать дискомфортные ощущения у ребёнка. Следует максимально компенсировать этот фактор при помощи умелого использования цветов и материалов

Если на мансарде будет располагаться рабочий кабинет, важно продумать освещение.

Максимум естественного света и удобная мебель станут дополнительным стимулом к творчеству

Ещё одна идея планировки дома с мансардой (фото ниже) – размещение гардероба. Здесь можно выстроить компактные и удобные системы хранения.

Гардеробная на чердаке

Дом с мансардой: фото, проекты и главные выводы

Итак, мы подробно рассмотрели все особенности конструкции с мансардным этажом. В чем их преимущества? Мансарду можно обустроить уже после того, как выстроен и заселён первый этаж. Планируя строительство, просто предусмотрите крышу необходимой формы. Это может быть задел на будущее.

Мансардный этаж можно пристроить в любой момент

Использование качественных материалов и проверенного утеплителя – залог успеха. Мансардный этаж минимум в полтора раза увеличит полезную площадь дома. Здесь можно разместить комнаты с разным назначением. Согласитесь, лучше использовать это пространство с пользой, чем превращать его в пыльный чердак!

Проект постройки с мансардной крышей: особенности устройства, конструкции, интерьера

Любой человек, желающий оптимизировать пространство в своем жилище, непременно будет использовать чердачное помещение для каких-либо целей. Еще бы, столько места, образованного благодаря конструктивным особенностям крыши, не должно пропадать зря. Именно поэтому проекты мансардных крыш были и будут востребованы всегда.

Отличительные особенности и преимущества мансард

Во-первых, следует обозначить, что именно мы называем мансардой: помещение в чердачной зоне, фасад которого образован поверхностью скатной крыши. Эта часть здания весьма привлекательна за счет большого количества света и воздуха. Кроме этого, мансарда придает дому законченный, красивый вид.

Проект с мансардным этажом является наиболее выгодным и экономным, если вы хотите получить дополнительное жилое помещение, не прибегая к излишним затратам. Также сроки строительства мансарды намного меньше, нежели полноценного этажа.

С помощью мансардных этажей можно увеличить жилую площадь дома, не выселяясь при этом из него. То есть, эксплуатация здания не прекращается даже на активном этапе строительства.

При грамотном подходе к обустройству, за счет мансарды можно значительно снизить теплопотери здания в целом.

Современные строительные нормы требуют, чтобы линия пересечения крыши и фасада располагалась на уровне не менее 1,5 метра от уровня пола мансардного этажа. Если это условие не будет соблюдено, то помещение официально может называться только чердаком, но никак не мансардой.

Проекты домов с мансардной крышей позволяют повысить плотность застройки, что актуально для местностей с ограниченным количеством земли, выделенной по жилые зоны.

Тип крыши и обустройство мансарды

Форма самой мансарды обычно зависит от типа крыши. Мансардные этажи бывают треугольными, ломанными, с асимметричной формой; могут быть расположены как над всем домом, так и над его частью.

Основные виды крыш:

1. Односкатная. Простейший вариант кровли. Такая крыша делается в виде наклонной плоскости, зафиксированной на несущих стенах. В этом случае мансарды обустраиваются очень редко.
2. Щипцовая (двухскатная). Проста в монтаже и весьма надежна. Кровля имеет два ската, направленные в противоположные стороны. Именно на таких крышах чаще всего делают мансарды
3. Ломаная. Является подвидом двухскатной крыши. Используется чаще всего на небольших постройках, хорошо подходит для обустройства мансарды.
4. Вальмовая и полувальмовая. Подвиды четырехскатных крыш. Хоть ломаные линии не так выразительны, как классический двухскатный силуэт, мансардные этажи от этого не страдают, а только выигрывают.
5. Купольная, пирамидальная, коническая. Используются для сооружений с округлыми, многоугольными очертаниями. Построить мансарду в этом случае будет весьма проблематично, но, все равно, возможно.

Разновидности конструкций мансардных крыш

Основные виды мансард сводятся к следующим:

• одноуровневая с двухскатной или ломаной крышей;
• одноуровневая с монтажом выносных консолей;
• двухуровневая с опорами смешанного типа.

Выбирая тип крыши, учитывайте интенсивность нагрузки, которая будет воздействовать на покрытие.

Если говорить о стиле отделки кровли, то тут дело только за вами, ограничений нет. Главное, чтобы выбор не противоречил эксплуатационным требованиям.

Схема мансардной крыши треугольной формы, имеющей прямолинейные очертания, является наиболее простой в возведении.

Устройство мансардной кровли

Мансарды, по отношению к стенам, могут располагаться в створе или переходить их наружные границы. Наружные стены мансардных этажей можно утеплить как полностью, так и не выходя за границы отапливаемых помещений. Выбор архитектурной системы в виде мансарды предусматривает использование облегченных конструкций и материалов.

Проектируя мансарду, учитывайте следующие пункты:

• конструктивная схема, материал для ограждающих конструкций, деталей определяется с учетом архитектурных параметров здания в целом;
• форма и габариты помещений имеют важное значение, поэтому выбор светопрозрачных ограждений (вертикальных, наклонных окон), их установка должны происходить с учетом интерьера и обликом здания;
• выбор варианта плана мансарды необходимо производить, исходя из всей планировки постройки;
• мансарды, оборудованные под крутоуклонной крышей, требуют тщательного выбора кровельного материала, теплоизоляции, гидроизоляции и герметизации.

В подстропильном пространстве неизбежно образуются боковины, непригодные для полноценного жилья. Они появляются при установке вертикальных стен. При правильном проектировании эти зоны можно будет использовать под разные нужды (кладовая, встроенные шкафы и т.д.).

Ширина строения для устройства мансарды должна быть больше 4,5 м. Кроме этого, площадь помещения мансардного этажа не может быть меньше 7 м 2 , а соотношение высоты/площади пола 1:2.

Мансарды с ломаным скатом устраивают, если её габариты не вписываются в треугольную форму. Благодаря этому приему, уменьшается площадь боковин. Площадь чердака можно использовать наиболее оптимально. К сожалению, монтажная схема ломаной крыши намного сложнее, а её возведение более затратно. При соблюдении необходимых пропорций дома, высота помещений мансардного этажа с ломаной крышей получается заметно ниже. Кроме этого, под ломаной крышей теряется полезная площадь чердака.

У домов со средней несущей стеной также используется стропильная система мансардной крыши. Чертежи даны ниже. Нижний пояс с опорой в центре нагрузки часто делается более легким. Высота потолков у мансардных жилых помещений должна быть не менее 2,5 м, но при этом сюда может включаться и часть помещения с меньшей высотой. Площадь зоны с меньшей высотой подлежит строгому нормированию. Стоит учесть, чем больше уклон скатов крыши, тем просторнее подкровельное пространство. Соответственно, при уклоне 30 градусов минимальная высота составляет примерно 1,2 м, при уклоне 45-60 градусов- 0,8 м, более 60 - уже не нормируется. Ширина комнаты должна быть не меньше 2,4 м.

Оптимальный угол наклона стропил должен быть в пределах от 45 до 60 градусов. Если крыша с уклоном 45 градусов, применяют обычную стропильную систему. В таком случае потолки в мансардном этаже получаются наклонными. Если же в проекте предусмотрена кровля с уклоном 60 градусов, в качестве стропил используются длинномерные брусья и доски. Из-за этого количество необходимого материала резко увеличивается.

Устройство мансарды

Простейшее устройство кровли мансардной крыши сводится к созданию следующих слоев:

Непосредственно защищает постройку от внешних условий. К его покупке стоит подойти с особой тщательностью. На рынке представлен большой ассортимент таких материалов: металлочерепица, битумная черепица, шифер, профнастил и т.д. Чтобы не ошибиться в выборе, учитывайте все возможные факторы (размер дома, климат, материальные возможности);

Необходима для защиты внутреннего утеплителя и всей стропильной системы. Её выбор напрямую зависит от типа и свойств, используемого утеплителя;

Без слоя гидроизолирующего материала никак не обойтись, ведь именно благодаря ему в дом не проникает влага.

Это уже части непосредственно крыши. За счет них кровля и держится. Изготавливаются из деревянных брусьев. Стропила распределяют нагрузку от веса крыши по стенам;

Все вышеперечисленные уровни обязательны при постройке дома с таким дополнением как мансардная крыша. Чертежи приведены на нашем сайте. Вы можете ознакомиться с ними, чтобы лучше разобраться в монтаже.

Вентиляционный зазор для крыши

Существует один нюанс в устройстве мансарды – необходимость вентиляционного зазора. Лучше всего сделать их два: один – непосредственно над утеплителем, второй - сразу под кровельным покрытием. При помощи первого будет уходить образовавшийся пар, который каким-либо образом проник в слой утеплителя, а благодаря другому будет улетучиваться влага, скопившаяся под кровельными материалами. Воздух должен приходить от основания кровли, а уходить через крышу в области конька.

При устройстве мансарды помните, что конструкция должна быть максимально легкой. Следует использовать дерево или облегченный металлопрофиль. Избегайте таких тяжелых материалов как камень, бетон и т.д.

Проект крыши с мансардой должен быть тщательно продуман и состав лен профессионалами своего дела, так как малейший просчет может привести к разрушению конструкции.

Также не забывайте, что деревянные стропила имеют определенный запас прочности, а применять промежуточные стойки нежелательно. Чтобы справиться с этой проблемой применяются следующие наиболее распространенные приемы: возведение стропильных деревянных или металлодеревянных ферм.

Все деревянные элементы стропильной крыши должны быть изготовлены из древесины отменного качества с допустимой влажностью не больше 22%, обработанной антисептическими веществами и антипиренами.

Полы в мансардном этаже делаются по стандартным технологиям, используемым при создании напольных покрытий на междуэтажных перекрытиях. Здесь будут необходимы 2 слоя: пароизоляция и утеплители. Благодаря им будет обеспечен не только комфортный температурный режим в доме, но и звукоизоляция.

Коротко о стропильных фермах

Деревянные фермы обычно изготавливаются из кругляка, брусьев, досок. Для сопряжения элементов деревянных стропил применяются: врубки, болты, гвозди, зубчато-кольцевые шпонки.

В последнее время наряду с чисто деревянными фермами для пролетов свыше 16 м получили большое распространение фермы со стойками из железа.

Сборка деревянной фермы требует значительных затрат рабочей силы. Проще устанавливаются металлодеревянные фермы. В таких конструкциях все растянутые элементы и нижний пояс выполнены из металла, благодаря чему на производстве их весьма легко смонтировать.

Мансардные окна

К мансардным окнам зачастую предъявляют завышенные требования, в отличии от обычных. Это объясняется тем, что оно устанавливается в скате крыши, под наклоном, и поэтому подвергается более интенсивному влиянию негативных факторов, чем привычное нам вертикальное.

Главная особенность окон на мансарде – большой доступ света и тепла. С помощью чего в помещениях можно создавать световые композиции. Такие окна позволяют максимально продлить время доступа солнечного света в дом. Именно поэтому в мансарде желательно обустраивать библиотеки, детские комнаты, и т.д. При помощи мансардных окон дополнительно освещаются дальние углы.

При возведении мансарды применяются следующие светопрозрачные конструкции: фасадные торцовые окна, домеры, витражные, комбинированные системы, специальные мансардные окна. Проекты домов с мансардной крышей бывают весьма разнообразны в применении подобных конструкций.

Мансардное окно в крыше

На мансардные окна возлагается большая нагрузка, ведь они являются полноправными элементами кровли, и поэтому подвергаются тем же воздействиям: сильный ветер, дождь, град, УФ-излучения, снег и пр. При таких условиях рама окна должна сохранить достаточную герметичность, теплофизические параметры, жесткость, точность размеров.

Традиционный материал рамы - дерево-наборно-клееный брус. Этот материал обеспечивает долгую эксплуатацию конструкции, ему не страшны перепады температуры и влажность. В последнее время все чаще стали использоваться пластиковые элементы. Распространенные окна из профиля ПВХ. Меньшей популярность пользуются рамы из теплого алюминиевого профиля дополненного пластиковыми вставками.

Оклад окна защищает стекло и отводит осадки от поверхности. Оклады изготавливаются из алюминия, покрытого специальными светостойкими красками; из меди. Визуально оклад почти незаметен, так как его стороны частично скрываются под кровельным материалом. С помощью специализированных окладов окна объединяют в группы: горизонтальные, вертикальные или комбинированные.

Светопрозрачный элемент должен обладать повышенной прочностью, но при этом не должен быть очень тяжелым. Чаще всего устанавливаются однокамерные стеклопакеты. Для дополнительной безопасности стекло на заводах закаляют особым способом. Также могут быть встроены стекла с низкоэмиссионным теплоотражающим покрытием или двухслойные ударопрочные. Некоторые стеклопакеты заполняют инертным газом, благодаря которому теплосберегающие характеристики конструкции повышаются.

В окладах мансардных окон сразу учтена гидро- и пароизоляция, что облегчает работу, повышает качество установки, обеспечивает герметичный стык непосредственно окна и кровли.

Системы открываний в мансардных окнах разнообразны: распашная, комбинированная, поворачивающаяся по оси и т.д. Выбор зависит только от ваших предпочтений и возможностей. Одно условие - желательно наличие поворотного механизма.

В окнах для крыши непременно должна иметься вентиляция. В некоторых моделях она представляет собой вентиляционные клапаны, в других специальное устройство с фильтром и антиконденсатной системой.

Основные правила выбора мансардного окна:

• Первым делом определите наклон кровли, расстояние между стропилами, площадь освещаемого помещения. Чем меньше уклон кровли, тем длиннее должно быть окно.
• 1:10 – так должна соотноситься площадь окна с площадью пола.
• Наилучшая высота нахождения окна - примерно 1,1 – 1,3 м от пола.
• Учитывайте функциональное предназначение мансардного этажа.
• Мансардное окно должно сочетаться с кровельным материалом.

Немного об интерьере мансардных помещений

Проекты домов с мансардной крышей весьма разнообразны и непохожи друг на друга. Но, в любом случае, они подходят под определенные каноны интерьера помещений.

Первое и самое важное правило: учет высоты потолков в помещении. Если высота меньше 1,6 м использовать для проживания его будет уже проблематично.

Второй момент: мансардные комнаты ни в коем случае не загромождайте, а оформление сделайте светлым. Иначе помещение будет создавать гнетущее впечатление. К тому же, преобладание светлых и ярких тонов визуально увеличит пространство. Используйте на мансарде локальное освещение. Это добавит романтики.

И третье правило: соблюдайте единый стиль. Мебель и все материалы, используемые при оформлении, должны быть близки по цветовой гамме.

Применяйте как можно больше деревянных элементов. Это повысит уровень комфорта в помещении, а также обеспечит отличную звукоизоляцию.

Проект мансардной крыши частного дома – отличный выбор для большой семьи. Особенно жить в комнате на мансарде понравится детям. Кроме того, под крышей можно устроить уютную мастерскую.

Проекты мансардных крыш: чертежи схемы стропильной системы мансарды

Типовые варианты и проекты мансардных крыш. Главные правила проектирования мансардного этажа. Чертежи схемы стропильной системы мансарды.

Люди, которые хотят иметь частный дом, часто сталкиваются с вопросами, касающимися размеров желаемой конструкции, количества комнат внутри и их размещения. И понятно, что чем больше площадь дома, тем дороже обойдется его обустройство. Это еще связано с тем, что цены на землю в наше время довольно высоки. Но в этом случае есть решение: создать дом с мансардной крышей.

Благодаря такой хитрости хозяева получают возможность оборудовать дополнительную комнату, не затрагивая при этом участок земли, который может пригодиться для других целей. В этой статье будут рассматриваться виды мансардных крыш, особенности, плюсы и минусы, а также от чего зависит стоимость создания. Для тех, кто хочет сделать в своем доме мансарду - это незаменимая информация.

Начнем с истории создания мансарды

История создания мансардной крыши началась еще в середине XVII века. Началось все с того, что людей, который бы хотели жить в Париже, было настолько много, что жилплощади на всех попросту не хватало. Усложняло ситуацию и то, что жилье там было очень дорогостоящее. Ремесленникам, домашним работникам и студентам приходилось жить в подвале или коморке под лестницей.

В эту эпоху один архитектор, которого звали Мансар, посмотрел на стандартную французскую крышу, что была с изломом. Он увидел, что подобная конструкция позволяет устроить под ней дополнительную комнату. Теперь те, кто не имел возможности жить в апартаментах, стали ютиться в комнате под крышей. Они были настолько благодарны архитектору, что назвали эту крышу в его честь - мансардой. Так как в летнюю пору в ней было жарко, а зимой холодно, то стоимость комнаты была низкой.

В связи с этим в Париже до сих пор сохранилось выражение, согласно которому великий человек лишь тот, кто пожарился и промерзал в мансарде. С одной стороны, с ним не поспоришь. Даже некоторые знаменитости, занимающиеся искусством, ютились в подобных комнатах. Однако, сегодня ситуация кардинально изменилась. Мансардная крыша стала не только теплой, тихой и комфортной, но красивой и оригинальной. Мансардные крыши частных домов преобразились и стали очень популярны.

Выгодно ли экономически делать мансарду

Логичным будет вопрос, сколько денег нужно потратить, чтобы сделать крышу мансардного типа. Начнем с того, что процесс является выгодным, так как не нужно тратить средства на создание несущих стен. Большинство средств будет потрачено на стропильную часть конструкции, стоимость которой зависит от разновидности мансардной крыши (о них мы поговорим дальше). Немаловажную роль играют и цены на древесину в регионе.

Второй момент - это обустройство мансарды. Дабы жить в ней было комфортно, тепло и уютно придется провести ряд сложных и затратных работ. Речь идет об утеплении мансарды, пароизоляции и отделке. Для Российского климата потребуется слой утеплителя не менее 200 мм. А еще к нему прибавляется пароизоляционный и гидроизоляционный слой.

Не стоит забывать и об окнах, которыми оснащается крыша мансарды. Без них просто никак. Установка мансардных окон обойдется в полтора или два раза дороже. Сами окна дороже на столько же. Мансарду оборудуют двумя типами окон - вертикальными и наклонными. Их могут ставить как по отдельности, так и в одном проекте.

Хочется обратить внимание и на кровельный материал, рекомендуемый для мансарды. Крыши должны быть не только красивые, но и практичные. Например, использование жестких кровельных материалов из металла, таких как металлочерепица, профнастил, фальцевая кровля и другие, не рекомендуется. Почему? На то есть несколько причин:

1. Качество теплопроводности. Металл не славится своими теплоизоляционными качествами и пропускает тепло. А это значит, что потребуется применить толстый слой утеплителя, что дороже. В противном случае мансарда зимой будет холодная, а летом жаркая.
2. Высокий уровень шума. Каждый слышал, какой звук издается от металла при падении на него дождя. Шум громкий и противный. Никому не будет приятно жить в мансарде, когда дождь барабанит по крыше и не дает покоя.

Вот и получается, что при устройстве мансарды рекомендуется использовать мягкую крышу, ондулин, рубероид, битумная кровля и т. д.

Какой можно сделать вывод? Подсчитав все расходы, связанные с созданием подобной конструкции, можно понять, что мансарда обойдется не так то и дешево, как того бы хотелось. Но, все это с лихвой окупается преимуществами постройки.

Преимущества мансардной кровли

Прежде чем потратить деньги, важно знать, что вы за них сможете получить. Давайте рассмотрим список преимуществ, которые принесет вам создание мансардной крыши в своем частном доме:

• позволяет увеличить жилую площадь и использовать ее в своих целях;
• таким образом уменьшается общая площадь дома, а свободную землю можно использовать для создания зоны отдыха, огорода и т. д.;
• возведение происходит довольно быстро;
• всю работу по созданию мансарды можно выполнить своими руками;
• построить мансарду можно уже на имеющемся доме;
• мансарда обладает прекрасным внешним видом.

Этого более чем достаточно для среднестатистического человека. Даже сам факт того, что он получит дополнительное жилое пространство, уже побуждает задуматься. Понятно, что здесь не обойтись без минусов, которые выражаются в скошенных потолках, обусловленных видами кровли, небольшом пространстве, высокой стоимости и невозможности создать чердак. Но, многие делают выбор именно в сооружении мансардной кровли.

Отдельно хотелось бы обратить внимание на особенности материалов для работ и специфике обустройства. Здесь есть несколько правил, которые важно учитывать:

1. Все материалы для работ с мансардой должны иметь небольшой вес, чтобы не нагружать конструкцию.
2. Деревянные элементы в обязательном порядке защищаются пропитками и антисептиками, во избежание гниения.
3. Отделка внутри делается с облегченными профилями и гипсокартоном.
4. Теплоизоляционные материалы должны быть качественными и легкими.
5. Важно обеспечить качественную гидроизоляцию и пароизоляцию.

Теперь, когда с мансардной кровлей все стало ясно, можно рассмотреть виды крыш частных домов для мансарды. Ведь от этого зависит внутреннее пространство и особенности конструкции.

Плоская крыша

Каждый из видов крыш для домов с мансардой имеет свои преимущества и недостатки. Выбор того или иного варианта может зависеть от многих факторов, начиная от сложности работ и личных предпочтений, заканчивая себестоимостью. Самым простым вариантом крыши для мансарды является плоская крыша. Она обладает наклоном не больше 2-3 градусов, которые люди часто не замечают.

Обратите внимание! Этот наклон нужен для того, чтобы осадки не скапливались на крыше, а стекали по ней.

В чем особенность такой кровли? Давайте рассмотрим это по пунктам:

Пример плоской крыши частных домов фото:

Односкатная кровля для мансарды

Она чем-то напоминает плоскую, только вот угол наклона в таком случае может быть самым разным. К тому же в данном случае отличается расположение стропил. Они располагаются на различных высотах плоских стен конструкции. Уклон выбирается с учетом того, какого стиля нужно добиться, какие осадки выпадают в регионе, а также наличие мансардной кровли.

Чем примечательна подобная крыша? Она, как и первый вариант, тоже является довольно экономичной и простой. Затраты снижаются, так как всю работу можно сделать самостоятельно, да и материалов на устройство уйдет немного. Пусть и смотрится такая крыша очень просто, но она не лишена красоты и изящества. Особенно если правильно подобрать отделочный материал. Эти варианты кровель распространены на территории России гораздо больше. Этот вариант дополняется ливневой канализацией.

Вот как выглядит односкатная мансардная крыша изнутри. При такой конструкции пространства внутри мансарды много ожидать не приходиться. Особенностью является то, что одна из сторон будет довольно просторная и высокая, а вот вторая же, наоборот, низкая. Это не очень удобно. Но, такие места можно выгодно использовать, установив туда небольшой комод или элементы декора.

Двускатная крыша для мансарды

Пожалуй - это классика. Такая крыша является самой популярной в нашей стране. Здесь вместо одного ската в определенную сторону есть два, которые создают неплохую конструкцию для мансарды. Ее устройство потребует немного больше сил и средств, но такая кровля позволяет воплощать множество дизайнерских решений.

Скаты симметрично располагаются относительно друг друга. Еще подобную форму кровли называют щипцовой, потому что треугольник, образовавшийся между двумя скатами, называют щипцом или фронтоном. По словам архитекторов, подобные конструкции самые устойчивые перед разного рода нагрузками. Если соорудить мансардную двускатную крышу правильно, то ей не будут страшны ветер, ливень и много снега со льдом. Снаружи крыша смотрится очень достойно, а внутри мансарды появляется много пространства для воплощения разнообразных идей. Что касается кровельных материалов, то для двускатной крыши можно использовать любые из них. Но, как уже упоминалось выше, для мансарды лучше подойдут варианты с лучшей теплоизоляцией и поглощением шума.

А как же выглядит мансарда при двускатном типе кровли? Можно вспомнить односкатную крышу, при которой одна сторона была просторной, а вторая зауженной. Здесь ситуация очень похожа. Только вот в центре образуется большое полезное пространство, которое можно использовать для разных целей. И только по бокам есть скосы, что использовать не так удобно. Посмотрите на фото, чтобы понять, как можно выполнить дизайн такой мансарды.

Вальмовая кровля для мансарды

Можно сказать, что это усовершенствованная двускатная крыша. Только вот этот тип имеет не два ската, а четыре. При этом два ската являются трапециевидными, а два других - треугольными. Благодаря этому получается необычный и оригинальный дизайн. Такой вариант кровли идеален для тех регионов, где часто выпадают сильные осадки. Все потому, что благодаря подобному устройству от них легче избавиться.

В классическом варианте четырехскатная вальмовая кровля имеет угол наклона, равный 45 градусам. Хотя в наше время благодаря развитию архитектуры предоставляются и другие варианты угла наклона, которые в большей степени выбираются с меньшим углом. Подобная конструкция является самой сложной и самому выполнить ее будет очень тяжело. Зато крыша будет отлично справляться с ветрами и осадками.

Стоит отметить, что мансарда при такой конструкции крыши очень просторная, удобная и больше всего напоминает обычную комнату. Работать с отделкой и обустройством конструкции очень легко. Можно воплотить в жизнь любые дизайнерские решения. На фото вы можете увидеть пример обустройства мансарды данного типа.

Шатровая кровля для мансарды

Данный тип кровли устанавливают для тех конструкций, которые сделаны в виде прямоугольника или правильного квадрата. При такой крыше скаты получаются треугольными. Если посмотреть на фото этой крыши, то можно заметить, что она чем-то напоминает египетскую пирамиду.

Такой дизайн является довольно привлекательным и необычным. С эстетической стороны все сделано просто на ура. Что касается сложности выполнения работ, то здесь все не так просто. Это сложная стропильная система, создать которую могут только профессионалы своего дела. Это в некоторой мере делает создание такой кровли дорогостоящим.

В качестве кровельного покрытия выбирают мягкую кровлю, шифер или металлочерепицу. А вот как смотрится мансарда при шатровом типе кровли.

Купольная кровля для мансарды

Встретить подобную кровлю можно нечасто. Все дело в том, что она предназначается для дома со сложной конструкцией, который имеет пристройки. При подобной кровле не обойтись без большого количества углов с разнообразным наклоном. Это самая сложная кровля, которую можно создать. Она обойдется дороже всего. Если же говорить об удобстве использования мансарды и внешнем виде, то это очень достойный вариант.

Так как поверхность крыши круглая, то использование традиционных металлических кровельных материалов здесь не пройдет. Нужно использовать мягкий материал, поддающийся формированию. Для этой цели идеально подходит битумная черепица. А для мансарды это, вообще, наилучший вариант. Вот как можно реализовать мансарду при купольной кровле.

Какую кровлю для мансарды выбрать

Теперь, когда мы рассмотрели варианты кровель для создания мансардного помещения, остается решиться, какому именно типу отдать предпочтение. Чем нужно руководствоваться при этом? Вот несколько советов:

1. Для начала нужно понять, что крыша - это в основном функциональное строение, а уже потом внешняя красота. Поэтому важно отталкиваться от функциональных особенностей.
2. Важно продумать, какую именно комнату для мансарды вы будете делать. Если вам нужен небольшой кабинет, где придется уединиться и сосредоточится на работе, то крыша может быть односкатной. А если вам нужна гостиная или полноценная просторная спальня, то здесь уже нужно выбирать двускатный или другой вариант.
3. Немаловажна и стоимость конструкции. Рассчитать бюджет - это первое дело, которым нужно заняться. Важно помнить, что кроме создания самой кровли, будут тратиться деньги на обустройство мансарды.
4. Учитывайте регион и климат, в котором вы проживаете. При сильных осадках лучше останавливаться на прочных конструкциях.
5. Ну и не забывайте о личных предпочтениях, ведь жить в этом доме придется вам.

Учитывая все эти пожелания, каждый сможет выбрать тот вариант кровли, который ему понравится больше всего.

Подведем итоги

Мансарда - это более чем полезное помещение. И пусть на ее создание придется потратить свои кровные средства, но ее дальнейшее использование с лихвой все окупит. А благодаря разнообразным вариантам кровли под мансарду, у вас появляется возможность выбора. Каждая из типов кровли уникальна по-своему. Остается только выбрать оптимальный вариант для себя и воплотить все в жизнь.

Простой и эффективной идее использования подкрышного пространства частного дома в виде мансарды или жилого чердака насчитывается несколько сотен лет, со времен гениального Франсуа Мансара, по-настоящему проекты мансардных крыш стали интересными для частника только с появлением современных кровельных пароизоляционных и теплоизоляционных материалов. Старыми технологиями и материалами сделать мансарду удобной и комфортной было не так просто, как может показаться неспециалисту. Сегодня практически 90% новостроек в частном секторе представляют собой дома с мансардной крышей, практичность и рациональность которых уже стали общепризнанными.

Что можно считать мансардной крышей

Обустройство дополнительного помещения в подкрышном пространстве не дается даром. Любые варианты крыши мансардного типа представляют собой сложную и дорогостоящую конструкцию, поэтому в большинстве случаев проект мансардной крыши частного дома вместе с коробкой стен и перекрытий заказывают у профильной строительной фирмы, а отделку и проводку коммуникаций выполняют своими силами.

Все существующие конструкции мансарды можно разделить на несколько больших групп:

• Ломаные крыши с поднятой кровлей;
• Классический двухскатный треугольник;
• Ассиметричные конструкции с одно и двухскатной кровлей;
• Вальмовые и шатровые схемы каркаса.

То есть, теоретически проект мансардного помещения можно сделать для любой неплоской крыши, лишь бы хватило высоты под поперечинами стропил и ширины между боковыми проекциями кровли. СНиП требует, чтобы ширина коробки здания по проекту была не менее 4,5 м, площадь не менее 7 квадратов, а отношение величины высоты потолков мансардного помещения к его площади было не менее 1:2. Человеческим языком это означает, при минимуме площади мансарды в 7 м 2 высота не может быть более 3,5 м.

В большинстве случаев проекты мансардных крыш, фото делают под объем помещения не менее 30 м 3 , в противном случае перестраивать обычную крышу в ломаную или ассиметричную ради крохотной комнатушки не имеет смысла.

К сведению! СНиП № 54.13330.2011 считает мансардное помещение частного дома этажом, поэтому при заказе или самостоятельном составлении проекта стоит поинтересоваться у юристов вопросами документального оформления мансарды в плане налогообложения и регистрации в качестве жилой площади.

Понятно, что с таким же успехом можно причислить к мансардному помещению любой чердак, поэтому строительные нормы определяют, что к мансардному помещению относят только в случае, если расстояние по вертикали от точки пересечения кровли и вертикальной плоскости фасада до пола мансарды составляет не менее полутора метров.

При желании можно найти немало интересных и сложных проектов мансардных крыш, но их планирование и постройка, как правило, требует использования специальных методов усиления и балансировки каркаса. Такие проекты выстраивают только по чертежам мансардных крыш, полученных в результате многократной проверки прочности каркаса с помощью специализированных программ.

Для обычного частного дома с мансардой используют проекты мансардных крыш фото двух типов- с ломаным и треугольным — ассиметричным силуэтом.

Мансарда под ломаной крышей

Наиболее распространенным является проект мансардного помещения с ломаной крышей. Такая конструкция обходится в строительстве значительно дороже, по внешнему виду мансардные крыши домов с мансардой фото выглядят не столь привлекательно, как двухскатная или вальмовая кровля, поэтому к ней прибегают, только если на втором этаже необходимо помещение максимального размера.

В зависимости от проекта мансардное помещение может быть:

• Независимым от первого этажа, с отдельным входом. В этом случае лестница пристраивается по боковой стенке здания;
• Продолжением первого или второго этажа дома. На практике такое решение оформляется в виде дополнительного яруса последнего этажа;
• Основным этажом в здании, первый этаж выделяется в виде подсобных и технологических помещений.

Конструкция ломаной крыши в любом из перечисленных случаев базируется на использовании дополнительного силового элемента — поперечной затяжки, с помощью которого объединяются стропила двух скатов крыши, уложенных под разным углом.

В различных проектах стропильные ноги каркаса могут опираться непосредственно на мауэрлат стен или на вынесенные консольные опоры, фото.

В этом случае удается с минимальными затратами получить значительное увеличение ширины мансардного помещения.

Для небольших зданий проектом предусматривается перенос веса ломаной мансардной крыши только на наружные стены дома, но с увеличением ширины пролета нужно компенсировать возросший вес стропильной установкой дополнительных вертикальных опор в центральной части кровельной конструкции. Чаще всего опоры зашивают гипсокартоном и декорируют в тон основным стенам.

Мансардные помещения могут отличаться не только по наличию потолочного перекрытия или дополнительных опор. Основное отличие заключается в оформлении боковых стен. Например, для проектов небольших мансард с ломаными крышами в большинстве случаев боковые стены помещения остаются наклонными как у ската кровли. Это дает дополнительный выигрыш в полезном объеме пространства, тем более что периферийные зоны обычно отводятся под спальную мебель.

Применение ломаной крыши практически всегда уменьшает чердачное помещение до минимума, высота чердака в самых удачных проектах не превышает одного метра. Поэтому нередко от перекрытия, отделяющего чердак от мансарды, просто отказываются в пользу полезного пространства комнаты.

Окна в мансардных помещениях

Для небольшой мансарды можно оставить окна на фронтонах крыши, но чаще этого не хватает для полноценного обеспечения освещения помещения за счет солнечного света. По нормам требуется остекление не менее 12-20% от площади пола. Поэтому проектом обычно закладываются наклонные окна, вмонтированные в скаты кровли.

Это может быть вынесенный тоннельный оконный проем в виде слухового окна, фото.

Такое решение усложняет устройство кровельного покрытия, но упрощает конструкцию оконного проема, рамы и самого окна. Установка дополнительного выноса позволяет использовать стандартные металлопластиковые окна любого размера и площади остекления.

Более сложным проектом является использование для мансардного помещения наклонных оконных рам, вмонтированных непосредственно в кровельный пирог.

В этом случае оконную раму из клееного бруса или профиля ПВХ закрывают дополнительными отливными карнизными планками, стыки заклеиваются герметиком и запаиваются наглухо гидроизоляционной пленкой. Форточки и оконные створки изготавливают по качающейся схеме.

Важно! Наклонные окна способны обеспечить достаточно высокое качество вентиляции помещений без нарушения теплообмена внутри мансардной комнаты.

Оптимальная высота установки оконной рамы составляет 1,5-1,8 м над уровнем пола.

Треугольные и ассиметричные мансардные крыши

Ломаная крыша всегда остается вынужденным компромиссом между необходимостью обеспечения максимального объема для мансардного помещения и относительно небольшими габаритами здания. Если ширина пролета коробки дома превышает шесть метров, то заказчики проекта зачастую отказываются от ломаных конструкций в пользу обычных треугольных профилей.

Приведенная схема наглядно доказывает, что:

1. Мансардное помещение под ломаной крышей всегда шире, чем у треугольника;
2. Нет скосов и наклонных угловых участков, уменьшающих полезный объем воздуха в помещении;
3. Сама конструкция крыши ниже, а значит, меньше парусность конструкции.

Но при всех очевидных преимуществах ломаной мансардной крыши такая конструкция не вытеснила треугольные и ассиметричные проекты. Почему?

Во-первых, треугольная двухскатная крыша проще и дешевле в строительстве, идеально подходит для любого проекта здания. Во-вторых, треугольные силуэты смотрятся на порядок более привлекательно, и, как ни странно, именно этот фактор является определяющим при выборе заказчиком наиболее понравившегося проекта здания. В-третьих, треугольная крыша оказывается значительно более надежной и удобной, особенно, если дом с мансардой строится в районах, где выпадает большое количество осадков в виде дождя и мокрого снега.

Конструктивно равнобокая двухскатная мансардная крыша отличается от обычной схемы только наличием дополнительных поперечин, подкосов и опор, формирующих стены и потолочное перекрытие мансарды.

В этом случае для упрощения проекта боковые стены, полностью или частично, выполняют наклонными. Высота вертикальных участков должна быть не менее 120-150 см, в противном случае часть комнаты будет использоваться неэффективно.

Компоновка помещения и зданий с треугольной мансардной крышей

Стоит отметить, что из-за своей универсальности треугольный вариант мансардной крыши способен вписаться в любой проект здания. Например, сделать мансарду для дачного дома, как на фото.

Использование ломаной крыши в данном проекте позволило бы увеличить размеры мансарды, но эффектность внешнего вида постройки была бы явно утеряна. Треугольные конструкции мансардных крыш могут очень точно сочетаться с вальмовыми и шатровыми схемами, фото.

Проекты мансардных ломаных крыш выглядят менее эффектно.

У треугольных мансардных крыш имеется один существенный недостаток. Мансарда занимает не более 60% от полезного объема подкрышного пространства. Из-за небольшой высоты боковых карманов под скатами кровли использовать их, как и чердачное пространство, не представляется возможным.

Особенно острой подобная проблема является для проектов домов с относительно пологими скатами кровли. Если здание с мансардным этажом планируется построить в местности с сильными ветрами, то вместо традиционной остроконечной треугольной крыши нужно будет использовать проект стиля шале, с длинными и пологими кровельными скатами.

В этом случае мансардное помещение не выделяют в виде одной комнаты, а обустраивают в форме дополнительного яруса, без потолочного перекрытия.

Не менее красивыми получаются проекты с ассиметричным расположением скатов кровли, фото.

За счет смещения оси расположения мансардной комнаты в сторону удается значительно расширить подкрышное пространство и даже частично улучшить геометрию стен и потолка.

Заключение

Практически все проекты мансардных крыш очень сильно меняют облик самого здания. Большинство специалистов в области архитектуры и планирования частных малоэтажных домов отмечают, что в современных проектах первый этаж здания все чаще становится техническим, его пространство занимают гаражи, бойлерные и хозяйственные комнаты. На мансардные этажи уже переехали спальня, гостиная и рабочий кабинет, в будущем, возможно, именно мансарда станет главным пространством в доме.
