Кровля как накрыть круглый купол гладким листом. Крыша конусом

В вопросе выбора конструктивным решений при устройстве собственного жилища человек вечно мечется между практичностью и красотой. В зависимости от внешних обстоятельств и вкусов, пышные архитектурные стили, как рококо, барокко или готика, сменяются более лаконичными, классицизмом, минимализмом.

Но мы живем в уникальное время, когда с помощью современных материалов можно достаточно легко и недорого воплотить в жизнь практически любые архитектурные формы. Коническая крыша стала одним из таких возрожденных конструктивных элементов, незаслуженно забытых в условиях прагматичного 21-го века.

Кровля в виде конуса является частью традиционной русской архитектуры, она была и остается неотъемлемой частью русского терема, отличительной чертой православной церкви. В этой статье мы расскажем, что собой представляет конструкция купольной кровли, как она монтируется и перекрывается.

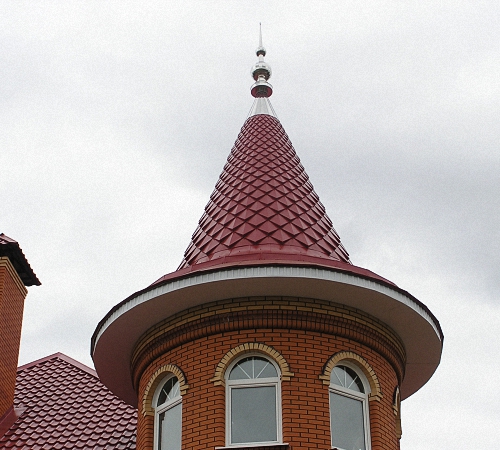

Конусообразная крыша – это сложная кровельная конструкция, в основании которой находится круг. Визуально она напоминает правильный прямой конус, основанием которого служит мауэрлат, а вершиной, являющейся серединой круга – точка схождения стропильных ног каркаса.

Этот архитектурный элемент имеет богатейшую историю в древнерусском зодчестве. Конусная крыша была характерной особенностью традиционного русского терема, православной церкви, богатых домов и флигелей.

Чаще всего эта сложная конструкция применялась для перекрытия небольших по размеру архитектурных деталей сооружения – башенок, «кукушек», крыльца. Купольная крыша имеет родственную связь с конусообразной и колокольчатой из-за одинаковой формы основания.

В настоящее время в частном домостроении эта технология применяется не так часто, так как устройство купольной кровли достаточно дорого и сложно для монтажа. Мастеров, которым не понаслышке знаком способ сборки конической конструкции, осталось не так много.

Однако, украсив этим архитектурным элементов, можно сразу придать дому элегантный, затейливый, оригинальный вид. Уместно кровля в виде конуса смотрится в районах, где новые дома соседствуют с историческими зданиями, это позволяет сохранить единый архитектурный облик города.

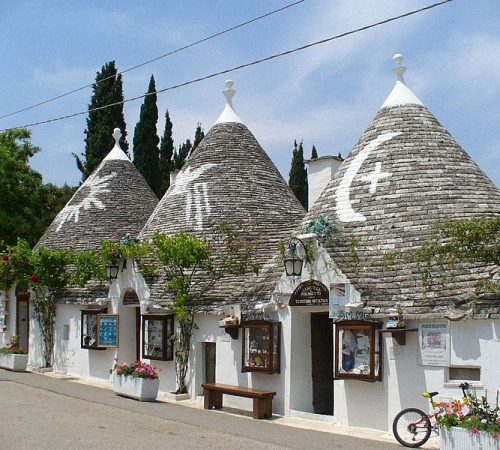

Интересно! На территории Италии были распространены целые поселения, где крыши имели коническую форму. В этих жилищах из известняковых блоков жили простые крестьяне, а крыши в виде конуса с длинным шпилем они крыли обычной соломой или камышом. Эти постройки охраняются ЮНЕСКО как культурное наследие Италии.

Особенности конструкции

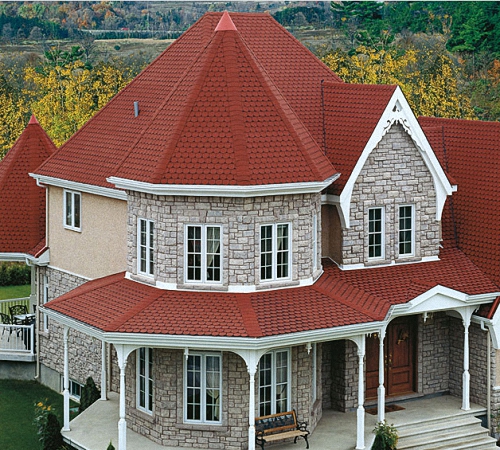

Коническая кровля даже визуально сильно отличается от традиционных двухскатных, наиболее распространённых на территории России. Несмотря на то, что часто применение ее имеет чисто декоративный характер, она может быть очень функциональной, благодаря тому, что с ее крутых скатов хорошо соскальзывает вода.

Особенностями конструкции конусообразных кровель считают:

  1. Круглое основание . Опорой для стропильных ног, расходящихся веером, всегда служит круглое основание. Это требование действует также для купольных и колокольчатых конструкций, которые используются только, если форма основания круглая или полукруглая, если они сочленены с основной крышей или стеной.
  2. Гибкие кровельные материалы . Из-за формы для строительства конической кровли необходимо использовать только гибкие, эластичные кровельные материалы, к примеру, битумную черепицу, кровельную сталь. В противном случае в многочисленные стыки, будет затекать вода. Только гибкие покрытия способны обеспечить герметичность конусообразной кровле. Только они как правило, дороже обычных и требуют особых условий монтажа.
  3. Сложность монтажа конькового узла . Все многочисленные стропильные ноги каркаса сходятся в одной точке, которая является наиболее уязвимым и трудным для сборки узлом конструкции. Поэтому конструкция должна быть рассчитана на сосредоточенную на ней нагрузку.

Обратите внимание! Выбрав коническую кровлю для вашего дома, необходимо предварительно сделать проект конструкции с расчетами количества осадков и ветровой нагрузки в регионе, где ведется строительство. За счет своей формы конуса или купола такая конструкция кровли обладает высокой парусностью, поэтому ее не рекомендуют использовать в ветреных районах страны.

Достоинства конструкции

Конусообразная крыша – достаточно сложная и дорогостоящая конструкция, однако, она имеет свои преимущества. Помимо очевидной эстетичности и оригинальности, она считается достаточно функциональной и устойчивой к внешним факторам. Кроме того, этот вид кровли характеризуется следующими плюсами:

  • Улучшенное соскальзывание снега и воды со скатов . Конус – очень удобная в плане эксплуатации форма крыши. С одной стороны, она не задерживает на поверхности снег, а с другой, позволяет талой и дождевой воде свободной соскальзывать с ее скатов. Это делает кровельные элементы самоочищающимися. Благодаря этому кровли такого типа реже нуждаются в чистке, реже протекают.
  • Устойчивость к внешним воздействиям . Прочность соединения, дополнительную жесткость которому придает большое количество стропил, обеспечивает повышенную устойчивость к ветровым и сейсмическим нагрузкам. Это качество делает конусную конструкцию пригодной для использования в сейсмически нестабильных районах.
  • Новые возможности использования пространства под крышей . При монтаже купола получается, что в помещении под кровлей потолок будет выше, чем если применять другой тип кровли. Это позволяет более рационально использовать свободное место, а также по-новому взглянуть на дизайн этого помещения.

Важно! Неоспоримым преимуществом конусовидной кровельной конструкции мастера считают ее оригинальный и необычный внешний вид. Всего одна башенка с крышей в виде конуса превращает скучный коттедж в сказочный замок или терем. Кроме того, она легко увязывается с большинством архитектурных стилей, смотрится гармонично, но стильно.

Недостатки

Говоря о конусообразной кровле, мастера разделяют ее недостатки на сложности, с которыми придется столкнуться при монтаже, и особенности конструкции, влияющие на ее эксплуатацию.

Однако, прежде чем приступать к монтажу такой сложной конструкции, необходимо тщательно взвесить все плюсы и минусы этого технического решения. К минусам конических кровель относят:

  1. Невозможность оборудования мансарды . Конусообразная крыша не подразумевает монтажа окон на ее поверхности, поэтому в пространстве под ней нет возможности оборудовать жилую мансарду. Мало того, что окна существенно портят внешний вид конструкции, они нарушают ее герметичность, снижают несущую способность каркаса.

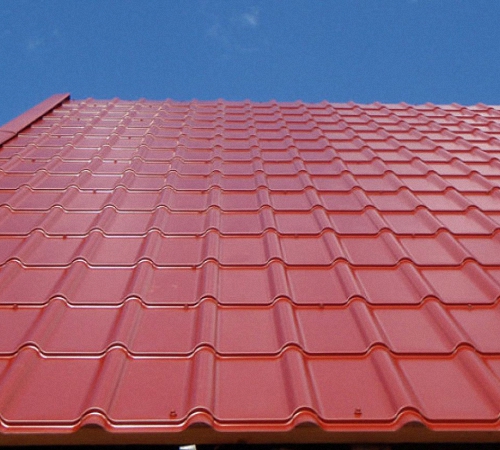

  2. Увеличенный расход кровельного материала . Металлические листы, листы металлочерепицы и даже рулонные кровельные покрытия имеют прямоугольную форму, из-за чего при перекрытии конусообразных кровель их приходится резать, остается много обрезков, увеличивается расход.
  3. Сложность конструкции . В целом, крыша в виде конуса считается достаточно сложной в проектировании и монтаже, что естественно отражается на ее стоимости. Даже просто найти мастеров, которые возьмутся за монтаж кровли такого типа бывает не так уж просто.

Обратите внимание! Не важно, конус или круглый купол, получаться должно, что такая конструкция немного дороже, чем обычная двухскатная крыша. Поэтому такое решение обычно не используют в строительстве бюджетных дачных домиков, оно чаще применяется в коммерческом строительстве или сооружении дорогостоящих коттеджей.

Конструкция

Устройство крыши в виде конуса с одной стороны похоже на конструкцию других типов кровель, а с другой – сильно отличается из-за особенностей ее формы. Она состоит из следующих компонентов:

  • Стропильный каркас . Стропильная система, как правило, относится к наслонному типу. Она является несущим основанием, на которую ложится основная нагрузка. Деревянные стропильные ноги, сходящиеся в одной точке, придают конструкции конусовидную форму, придают жесткость, распределяют нагрузку.
  • Гидроизоляция . Поверх стропильного каркаса укладывается пленочная гидроизоляция, которая предотвращает возникновение протечек через крышу. Верхние края пленки фиксируются обрешеткой.
  • Обрешетка . Поверх гидроизоляции крепится гибкая пластиковая обрешетка. Обрешетка служит основой для крепления кровельного материала, она поддерживает его, равномерно распределяя нагрузку. Каждая планка фиксируется к стропилам саморезами прямо поверх гидроизоляции.
  • Финишное покрытие . Финишное покрытие – кровельный материал, который крепят к обрешетке или контробрешетке каркаса. Для этих целей при монтаже конусной конструкции используют гибкие материалы: битумную черепицу, листы кровельной стали или меди, композитную черепицу.

Учтите, что конструктивно купольная и конусная кровля не сильно отличаются друг от друга. При сборке каркаса для купольных конструкций используют продольные бруски двух размеров, чтобы получить необходимый радиус. Важно, чтобы крыша при использовании черепицы имела равномерный, плавный изгиб.

Устройство стропильного каркаса

Стропильная система – основа крыши, ее скелет, который придает ей необходимую форму, жесткость, позволяет выдерживать и распределять значительный нагрузки. При монтаже конусовидных кровель чаще всего применяется наслонный тип каркаса.

При этом стропильные ноги опираются одним концом на мауэрлат, положенный на верхний пояс стены, а вторым – на стойку, вертикальную опору. Стропильный каркас кровель с формой конуса состоит из следующих элементов:

  1. Мауэрлат . Месте, где будет установлен стропильный каркас укладывают кольцевой мауэрлат, который равномерно распределит вес крыши. С этой целью в нижней части стропильного каркаса к мауэрлату или опорному брусу по периметру полукруглой стены крепятся стропила.
  2. Стяжки . Дополнительную прочность конструктивному узлу придают с помощью стяжек. Для этого выполняют монтаж креста, который стягивает между собой противоположные стороны мауэрлата.
  3. Стойка . По центру креста устанавливается вертикальная стойка, в которую врезают верхние части стропил.
  4. Стропила . Стропила своей частью, что обеспечивает прочность крепления, соединяются в верхней точке крыши, образуя коньковый узел. А нижней частью ноги они крепятся к мауэрлату.
  5. Обрешетка . Перпендикулярно стропильным ногам фиксируется обрешетка. Изготовьте ее из реек или чего-то другого и прикрутите к стропилам саморезами. Выбор шага между рейками объясняется выбором материала и необходимым расстоянием для его крепления.

Помните! Существует технология бескаркасного строительства конусных кровель, которые называются самонесущими. Однако, такой подход требует тщательных расчетов и большого опыта проектирования и монтажа сложных крыш.

Видео-инструкция

Несмотря на то, что круглая форма крыши является несколько необычной для строительства зданий, в современной архитектуре можно найти множество примеров округлых конструкций. В данной статье мы расскажем, как сделать круглую крышу различных видов, и в чем основные отличия между ними.

Необычная на первый взгляд круглая крыша привлекает внимание в первую очередь совершенством форм, без острых углов и асимметрии. Зачастую такие конструкции можно встретить на зданиях религиозного назначения. При сооружении частных жилых домов круглая крыша делается довольно редко. В некоторых случаях она является составляющим элементом конструкции и придает архитектурному сооружению индивидуальность. Как правило, такие крыши возводятся над декоративными верандами, беседками или башенками.

Стоит отметить, что округлая форма позволяет кровле не бояться порывистых ветров и обильных снегопадов. К тому же, подкровельное пространство можно использовать максимально рационально. Различают коническую, купольную и «луковичную» разновидность крыши.

Строение крыши конического типа

Как правило, коническая крыша устанавливается на многогранных или круглых строениях. При этом сооружается наслонная стропильная система. Кольцевой прогон, на который впоследствии будут опираться стропильные ноги, закрепляется на центральной опорной балке. Его монтаж производится так, чтобы не нагружалась высшая точка конуса.

Вторым опорным элементом для стропильной системы будет выступать мауэрлат, установленный по кольцу. Монтируют его на стенах здания. Размещая балки перекрытий, необходимо учесть, что в месте установки центральной опоры на них будет приходиться максимальная нагрузка.

Кольцевой конек фиксируется на центральной опоре специальными раскосами. Перед тем, как построить круглую крышу, необходимо выполнить точный расчет всех узлов. Чтобы не ошибиться в расчетах, такую работу лучше поручить специалистам.


При строительстве стропильного каркаса оптимальным выбором будет клееный брус, который рассчитан на существенные внешние нагрузки. В частности, керамическая черепица, если она используется для перекрытия кровли, отличается большой массой – не менее 40 кг в 1 м 2 . Поэтому для укладки требуется надежная система стропил. Следовательно, опорные элементы из древесины должны отличаться хорошей прочностью.

При обустройстве конической кровли стропильные ноги выступают в роли ребер жесткости. Их количество рассчитывается, исходя из типа кровельного материала и его характеристик.

Зачастую для перекрытия дома с круглой крышей используется не только керамическая черепица, но и мягкие битумные материалы, а также листовой металл. Обратите внимание, что профильные материалы в данном случае применять непрактично, поскольку образуется слишком много отходов, а швы между листами нуждаются в очень тщательной герметизации. Тем не менее, все равно места стыковки могут причинять неудобства в дальнейшем, а внешний вид кровли будет не самым привлекательным.

Устройство круглой купольной кровли

При организации купольной кровли ее круглая стропильная система делается из стропил висячего типа, а не наслонного, как в предыдущем варианте. Стандартно такая кровля представляет собой трехшарнирную арку из висячих стропильных ног. Нижнее ребро арки стыкуется с мауэрлатным брусом, смонтированным на стенах. Верхний край арки при этом опирается на кольцевой прогон, установленный в верхней части опорной балки, размещенной по центру здания.

Безусловно, если вы не знаете, как сделать купол на крыше, и не можете самостоятельно выполнить проект стропильного каркаса, лучше доверить выполнение расчета специальным строительным организациям, поскольку такая работа требует теоретических и практических знаний механики и сопромата. В то же время, по уже готовым расчетам соорудить крышу в виде купола вы сможете вполне самостоятельно.


Полукруглая купольная крыша приобретает форму благодаря наличию кольцевой обрешетки. Она фиксируется на вспомогательных опорах, которые стыкуются с затяжками висячих стропильных арок.

Американский архитектор Р. Б. Фулер в свое время предложил еще один метод возведения купольной крыши. Его проект получил название «Геодезический купол». Основная особенность конструкции заключается в том, что она состоит из множества треугольников. Ввиду очень сложных расчетов и непривычного способа исполнения, проект не получил широкого распространения.

Стропильную систему для геодезического купола можно сооружать одним из способов:

  • коннекторный – при этом воедино треугольники собираются непосредственно над стенами постройки при помощи коротких брусков и замков-коннекторов;
  • бесконнекторный – панели в форме треугольников изготавливаются заранее, а в одно целое их собирают уже непосредственно на месте строительства.

Достоинства проекта геодезического купола

  1. Хотя по площади прямоугольные и круглые сооружения получаются равными, внутренний объем последних намного больше. Благодаря этому в помещение попадает существенно больше воздуха и света. Кроме того, круглая конструкция позволяет сэкономить до 30 % материала.
  2. Округлая форма крыши позволяет снизить теплопотери в зимний период, а также минимизировать поглощение тепла в летнее время. Следовательно, расходы на обогрев или охлаждение пространства сокращаются примерно до 30 %.
  3. Небольшая масса каркаса геодезического купола позволяет обойтись без усиленного фундамента под домом.
  4. В здании с круглой крышей в форме купола можно организовать любое количество окон, вплоть до полного остекления купольной конструкции. При этом волноваться по прочности крыши не потребуется – она сохранит все свои характеристики.
  5. Крыша в форме шара позволяет максимально равномерно распределить нагрузку, поэтому она не боится даже очень сильных зимних снегопадов.
  6. Благодаря аэродинамическим свойствам, купол не пострадает от сильного порыва ветра.
  7. Округлая крыша пропускает существенно меньше внешнего шума внутри здания, то есть обеспечивает звукоизоляцию.
  8. Для размещения солнечных батарей и модулей симметричная сферическая крыша подходит наилучшим образом.
  9. Подобная конструкция крыши просто очень красива внешне и смотрится весьма оригинально.

Как сделать крышу в форме «луковицы»

Еще один вариант круглой крыши, который можно встретить в строительстве зданий, это «луковичная» кровля. Как правило, такие конструкции сажают на христианских церквях и храмах. В частном строительстве такая форма не применяется – слишком специфична. Однако для тех, кто занимается реконструкцией религиозных сооружений, например в глухих деревнях, где у жителей нет возможности нанять специалистов строительных фирм, будет полезно ознакомиться с техникой создания каркаса такой крыши.

При условии, что купол в форме луковицы не будет превышать 3 м в диаметре, каркас для него можно изготовить из древесины. Специфические стропильные ноги для луковичной крыши называют журавцами. Обычно используется наклонный тип стропил. Чтобы придать конструкции прочность и жесткость, используются раскосы и подкосы. Такие элементы монтируют в местах, на которые приходится максимальная нагрузка. Таким образом, они защищают каркас от разрушения.


Для создания «журавцов» используются специальные лекала, которые накладываются на доску толщиной 40 мм. Как вариант, иногда применяют по две доски с меньшей толщиной. По центру купольной конструкции всегда размещается центральная опора, в которую упираются все стропила.

Перед тем, как покрыть круглую крышу в форме луковицы листовым металлом, поверх «журавцов» необходимо набить обрешетку с шагом в 30 см. Если же перекрытие луковичного купола будет выполняться с помощью чешуек, под каждый такой элемент потребуется дополнительное кружало. Поэтому последний способ требует максимальных трудовых и временных затрат.


Купола православных церквей во время реставрации нередко перекрываются осиновым лемехом. При этом каждый элемент изгибается таким образом, чтобы в точности повторять форму луковицы. Укладку материала следует выполнять таким образом, чтобы между швами не подтекала вода.

Для тех случаев, когда купольная конструкция в диаметре превышает 3 м, каркас для нее изготавливается из металла. При этом крепление «журавцов» к центральной опоре выполняется с помощью распорок из металла. Обрешетка делается тоже металлической, а крепят ее с отступом в пределах 40-50 см. В качестве финишного покрытия обычно используется фальцевая кровля. Если же организовывается чешуйчатая крыша, то швы между пластинами после их укладки нуждаются в обязательном припаивании, чтобы исключить попадание воды.

Поперечное сечение сводчатой кровли имеет форму круга или параболы. В большинстве случаев сводчатые кровли применяются для перекрытия промышленных и общественных зданий, прямоугольных в плане. Типичные примеры использования крыш округлой формы – спортивные сооружения, торговые и складские помещения. В индивидуальном строительстве сводчатые кровли применяются в основном при устройстве парников, оранжерей и т.п.

Основные преимущества сводчатой кровли – хороший микроклимат внутри помещений и экономичность:

– кровля не имеет углов, т.е. во внутренних помещениях отсутствуют застойные зоны. Сооружения с округлыми кровлями хорошо проветриваются и прекрасно подходят для занятий спортом и мероприятий с большим количеством участников,

– хорошее проветривание помещения – обязательное условие при организации складов, хранилищ, и т.п.,

– при равных внутренних объемах складского помещения площадь поверхности сводчатой кровли значительно меньше, чем площадь стен и крыши традиционной формы, т.е. кровельные материалы для крыши требуются в меньшем количестве,

– при уменьшении площади кровли сокращаются потери тепла.

Критичных недостатков у сводчатой кровли нет. В индивидуальном строительстве она не практична, однако удачный дизайн может сделать ее украшением любого дома.

Кровельные материалы для крыши выбирают с учетом ее формы. Кровля сводчатых крыш должна легко изгибаться, быть пластичной и прочной. В недалеком прошлом сводчатые крыши покрывали битумными рулонными материалами и фальцевой кровлей. Такие покрытия требовали постоянного ухода, были дорогими, либо ненадежными и недолговечными.

Характерная особенность сводчатых крыш – хорошие аэродинамические свойства: воздушные потоки не встречают сопротивления, и легко огибают поверхность округлой формы. Ветровая нагрузка на сводчатые кровли ниже, чем на скатные.

Снеговая нагрузка на сводчатые крыши распределяется неравномерно. На крутых участках кровли снег не задерживается, т.е. нагрузка отсутствует, а на пологих участках крыши могут скапливаться тяжелые сугробы. Кровельные материалы для крыши должны выдерживать высокие нагрузки.

Деревянные стропильные системы для сводчатой крыши непригодны. Стропилам трудно придать округлую форму, они получаются непрочными и ненадежными. Традиционно округлые своды крыш выполнялись из камня или кирпича. Современная промышленность изготавливает арочные конструкции из металла. Они прочные, легкие, и могут иметь любые размеры.

Что такое сводчатая кровля
Сводчатая кровля имеет округлую форму и применяется для перекрытия зданий с прямоугольным основанием. Кровельные материалы для крыши должны легко изгибаться и выдерживать большие нагрузки.

Купольная крыша

Купольные крыши применяют для перекрытия зданий круглого в плане очертания.

Самонесущая купольная крыша была сооружена алюминиевой строительной компанией Вокинг (Woking) в Соединенном Королевстве. Крыши этого типа могут быть сооружены газонепроницаемыми и способными выдержать нагрузки, требуемые Американским нефтяным институтом.

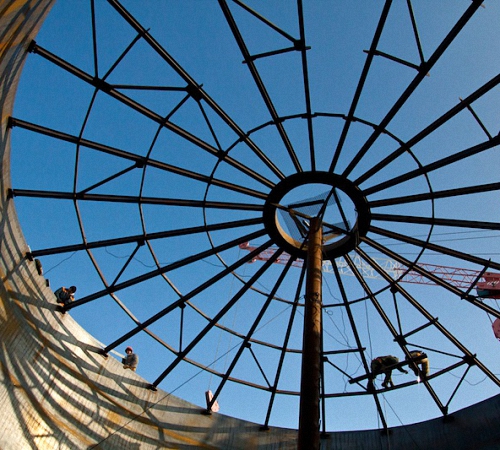

Несущая купольная крыша имеет каркас, состоящий из радиальных элементов уголкового сечения 400x80x9 мм и кольцевых элементов z – образного профиля, к которым прикреплены подвески плоской крыши.

Купольная крыша резервуара представляет собой сетчатую конструкцию из стержней, которые образуют ячейки в виде треугольников, вписанных в сферическую поверхность. Стержни купола соединены между собой узловыми накладками при помощи высокопрочных болтов. Каркас купола покрыт настилом толщиной 1 5 мм из коррозионно-стойкого сплава. Элементы настила купола соединены между собой на стержнях накладками и самонарезающими болтами, а узловые соединения закрыты колпаками. На купольной крыше установлены световые, смотровые люки и вентиляционные отверстия. Сетчатый купол наиболее экономичен по расходу металла вследствие пространственной работы каркаса и равномерности распределения материала по поверхности оболочки.

Купольная крыша резервуара представляет собой сетчатую конструкцию из стержней, которые образуют ячейки в виде треугольников, вписанную в сферическую поверхность. Стержни купола соединены между собой узловыми накладками при помощи высокопрочных болтов. Каркас купола покрыт настилом толщиной 1 5 мм из коррозионно-стойкого сплава. Элементы настила купола соединены между собой на стержнях накладками и самонарезающими болтами, а узловые соединения закрыты колпаками. На купольной крыше установлены световые, смотровые люки и вентиляционные отверстия. Сетчатый купол наиболее экономичен по расходу металла вследствие пространственной работы каркаса и равномерности распределения материала по поверхности оболочки.

Башенные, шатерные и купольные крыши завершают отдельную часть здания.

Для конструкции самонесущей купольной крыши наиболее эффективно и экономично решение, в котором применены заводские щитовые элементы. При проектировании конструкций наружных крыш изотермических резервуаров целесообразно использовать значительный опыт исследований, разработок и внедрения новых конструктивных форм стационарных крыш резервуаров для хранения нефти и нефтепродуктов.

В основу расчета купольной крыши был положен метод конечных элементов с использованием в качестве основных неизвестных перемещений и поворотов узлов расчетной схемы. В связи с этим идеализация конструкции выполнена в форме, приспособленной к использованию этого метода, а именно: система представлена в виде набора тел стандартного типа (стержней, пластин), называемых конечными элементами и присоединенных к узлам.

Изготовление и монтаж купольных крыш был произведен силами ЗАО Нефтемонтаждиагностика.

Возможны варианты конструкции подвесной крыши, воспринимающей некоторое избыточное давление от действия паров сжиженного газа. Один из вариантов такого решения – гофрированный настил, расположенный на висячих фермах, которые закрепляются на подвесках. Последние верхними концами прикреплены к стропильным балкам наружной купольной крыши.

Большая Энциклопедия Нефти и Газа
Большая Энциклопедия Нефти и Газа Купольная крыша Купольные крыши применяют для перекрытия зданий круглого в плане очертания. Купольная крыша резервуара представляет собой сетчатую


Арочная или куполообразная крыша в основном применяется в строительстве таких зданий, как зимние сады, бассейны, галереи и стадионы. Но все чаще арочные крыши можно встретить в коттеджном строительстве, где конструкция здания позволяет монтировать такой вид крыши. Очень эффектно купольная крыша смотрится над холлом или над мансардой, которая обустроена для отдыха.

Описание конструкции

Куполообразные крыши имеют своеобразную стропильную конструкцию, для их изготовления применяют древесину, бетон или метал, а иногда все вместе. Как правило, покрытие арочно-купольных выполняется из светопрозрачных материалов: специального стекла, поликарбоната, прозрачного шифера. Но иногда могут применяться не прозрачные материалы: медь, оцинковка, листы с титановым покрытием или дерево.

У куполообразных крыш есть масса преимуществ по сравнению с известными стандартными конструкциями. Эстетическая привлекательность, такая крыша действительно оригинальна и невероятно красива. Форма арки или купола делает такие крыши очень устойчивыми к ветрам и снежным нагрузкам, т. к. снег не задерживается на такой крыше. Используя прозрачный кровельный материал, помещения получают полноценное, естественное освещение, что очень ценно для зимних садов. В техническом плане, купольная крыша снимает массу проблем, можно одновременно накрыть несколько помещений и сделать единый плавный переход.

Конструкция арки или купола

Стропильные несущие элементы этих конструкций имеют изогнутый вид типа фермы или арки, делаются они из металла, бетона и древесины. Например, для частного малоэтажного дома, тяжелые бетонные конструкции не применяются, поэтому используются металлические и деревянные перекрытия. В случае если здание имеет большие масштабы, то при строительстве сразу учитывается нагрузка железобетонных ферм, поэтому стены и фундамент делаются особенно прочными.

Стоит сказать, что есть купольные крыши небольшой площади, в конструкции которых вообще не используются опоры, покрытие таких крыш делается из прочного ив то же время легкого поликарбоната. Его свойства позволяют делать самые разнообразные формы крыш.

Металлические опорные конструкции также очень тяжелые, кроме того их нужно регулярно обрабатывать предотвращая процесс коррозии. Плюс ко всему большая металлическая конструкция создает сильную нагрузку на стены и фундамент. Поэтому последнее время, в конструкциях купольных и арочных крыш все чаще стали использовать профиль из алюминия. Алюминий очень легкий и вместе с тем прочный, не подвергается коррозии, а тонкие балки гармонично сочетаются со светопрозрачным материалом. Монтаж стропильных опор во многом упрощается и становится легче.

Обрешетка

С алюминиевым каркасом устанавливается такая же алюминиевая обрешетка, ее шаг рассчитывается с учетом толщины и веса листов поликарбоната. Во внимание берется и изгиб листа, он также создает нагрузку. Впрочем, обрешетка здесь не делается с частым шагом, как правило, одна перемычка ставится на пол листа. Вот основные параметры обрешетки, которые нужно учесть при устройстве обрешетки купольных крыш:

Необходимо учесть величину поликарбоната и его вид. В случае если используется сотовый поликарбонат, то длина его от 6 до 12 метров, ширина в основном стандартная 2.10 метра,

Поликарбонат листового типа имеет меньшие размеры, длина 3 м, ширина 2 м, но здесь толщина листа 10-32 мм может значительно изменять вес,

Также нужно уточнить все характеристики поликарбоната, т. к. нередко делаются листы и соты по индивидуальному заказу и это нужно брать во внимание,

Для устройства алюминиевого каркаса и обрешетки необходимо создать максимально полный и точный чертеж с учетом всех мелочей, только затем можно приступать к монтажу,

Поликарбонат и алюминий не нуждаются в дополнительной отделке, они хорошо сочетаются и создают оригинальный стиль.

Стоит внимательно подойти к правильному выбору поликарбоната, разнообразие видов и толщины позволяет оптимально подобрать нужный материал, главное правильно рассчитать вес для конструкции. В крышах небольшого размера, есть возможность создавать купольную конструкцию без применения каркаса, что делает крышу особенно красивой и воздушной. Но стоит помнить, что поликарбонат при воздействии солнца создает эффект парника, особенно при большой площади покрытия. Для помещений накрытых куполом из поликарбоната необходимо установить кондиционер или вентиляцию.

Крепление листового и сотового поликарбоната

Правильное крепление играет важную роль в прочности купольной конструкции из поликарбоната, существуют разные методы крепления для сотового или листового материала. Нужно учесть возможности изгиба поликарбоната и его толщину, а также учесть полные внутренние каналы, которые должны идти в продольном направлении. Также следует помнить о необходимом термическом расширении для листов при нагреве.

Часто, для листов средней величины, не более 3 м, применяется точечный вид крепления. Не стоит использовать для крепежа обычные болты или гвозди, иначе при расширении поликарбонат треснет. Если листы покрытия размером до 6 м, то необходимо дополнительно использовать термошайбы. Но с листами до 12 м это уже не поможет, поэтому рекомендуется использовать специальный поликарбонат, прошедший горячую формовку и имеющий ребра жесткости. Листы прижимаются снаружи, в качестве прижимов используют поликарбонатные рейки или другие материалы.

Между поликарбонатом и местами стыковки с поверхностью стропильной конструкции желательно класть прокладку, чтобы не появлялись окислительные пятна. Однако если использовать алюминиевый профиль, то он уже на этапе производства покрывается специальным резиновым или силиконовым уплотнителем.

Конструкция купольной и арочной крыши
Конструкция купольной и арочной крыши |

Виды покрытия крыши дома - купольная поликарбонатом

Купольные крыши получили большое распространение в городской среде - они устанавливаются на здания музеев, стадионов…

Нередко купольные крыши устанавливаются на картинных галереях, бассейнах и других объектах. Виды покрытия крыши дома могут быть абсолютно различными. Последнее время огромной популярностью стали пользоваться купольные крыши в частном строительстве - она могут возвышаться над лестницей, мансардой или холлом, придавая дому характерный стиль и особенное настроение. Покрытие купольной крыши может быть выполнено из металла, дерева, бетона, реже из других материалов. Для основного покрытия кровли применяют стекло, титановые сплавы, шифер, поликарбонат, оцинкованная сталь, гонт деревянный, а также медь.

В силу долговечности и практичности чаще всего для покрытия крыш купольного типа используют сотовый поликарбонат. Следует отметить, что покрытие купольной крыши поликарбонатом имеет ряд преимуществ в силу специфики самого материала.

  • Минимально возможный вес
  • Ограничение ультрафиолетового спектра излучения
  • Пластичность при низких температурах
  • Соответствие нормам пожарной безопасности
  • Сопротивление погодным условиям
  • Возможность создать крышу безопорного типа
  • Высокая ударная прочность
  • Большая световая пропускаемость
  • Высокие теплоизоляционные показатели
  • Высокие звукоизоляционные показатели

Качественное покрытие купольной крыши поликарбонатом позволяет создавать уникальные бескаркасные крыши с характерным воздушным настроением. Для соответствия требованиям пожарной безопасности используется модифицированный поликарбонат - он включает в себя специальные добавки. При этом стоимость модифицированного поликарбоната выше примерно в половину чем стоимость стандартного поликарбоната.

Покрытие купольной крыши поликарбонатом имеет и один существенный недостаток - это значительный парниковый эффект, который особенно заметен в помещениях расширенной площади. Именно поэтому качественная система вентиляции является обязательным условием если крыша дома имеет покрытие из поликарбоната.

Способы крепления материала к купольной крыше заслуживают отдельного внимания - поликарбонат должен быть прикреплен ко всем несущим элементам каркаса равномерно и качественно. В зависимости от требуемых показателей строения для покрытия крыши может использоваться как листовой так и сотовый тип поликарбоната. Они различаются уровнем пластичности, светопропускными характеристиками, а также уровнем тепловой проводимости. Монтаж покрытия их поликарбоната должен учитывать несколько важных факторов, среди них устройство вертикальных каналов, которые должны быть расположены только в вертикальном положении, соответственно. При монтаже поликарбонатных листов необходимо учитывать возможность термического расширения пластин, также необходимо использовать саморезы с термошайбами. Разные виды покрытия крыши дома предусматривают разные методы монтажа и демонтажа.

Наиболее оправданным в случае с данным материалом является точечное крепление, но при условии, что размеры листа не превышают три метра. Не рекомендуется для поликарбоната простое крепление с помощью саморезов или болтов, так как данный материал может существенно изменять размеры в зависимости от температуры воздуха. Крепление гвоздями или саморезами при неблагоприятных погодных условиях может полностью разрушить лист. Если лист поликарбоната достаточно большой - в диапазоне от 6 до 12 метров,то термошайбы не смогут полностью ограничить линейное расширение материала. При больших размерах листа целесообразнее использовать не шайбы, а особый тип поликарбоната горячей формовки, который предусматривает в своей конструкции особо прочные ребра. Именно поликарбонат горячей формовки применяется при строительстве бескаркасных крыш.

Крепление поликарбонатного покрытия происходит с помощью элементов прижимного типа, которые изготавливаются из различных материалов - они устанавливаются непосредственно на несущие конструкции. Стальные и деревянные прижимные элементы особо подвержены воздействию окружающей среды - важно следить за всем покрытием и не допускать образования ржавых пятен в районе крепежных элементов. Наиболее надёжным вариантом является профиль изготовленный из алюминия - такой профиль может иметь силиконовые или резиновые уплотнители. Качественные виды покрытия крыши дома тщательно продуманы и служат в течении многих десятков лет.

Профиль из поликарбоната допускает визуальный прогиб между несущими конструкциями, который может проявляться при достаточном количестве снега на крыше. Данное явление абсолютно безопасно.

Виды покрытия крыши дома – купольная поликарбонатом
Лайфак как создать покрытие купольной крыши при помощи поликарбоната

Желаете, чтобы ваш дом был похож на средневековый замок или дворец? Спроектируйте коническую крышу. Этот вариант делает здание сказочным и торжественным. Узнайте о секретах монтажа стропильной системы конической кровли и получите ценные советы от специалистов по ее ремонту.

Преимущества возведения конической кровли

Коническая крыша устанавливается в зданиях круглой формы. Среди преимуществ отметим:

  • необычный и привлекательный внешний вид;
  • легкость ухода за конструкцией;
  • длительный срок эксплуатации.

Недостатки кровли с круговой обрешеткой:

  • сложные расчеты по ее возведению;
  • возникновение проблем с ремонтом;
  • высокая стоимость;
  • трудность монтажа;
  • большое количество материалов для отделки кровли.

Коническую крышу обустраивают над строением круглой или многогранной формы. Стропильную систему устанавливают таким образом, чтобы обеспечить равномерный наклон стропил. Дополнительные элементы в виде прогонов выполняют функцию опорных элементов. Верхняя, кольцевая часть прогона фиксируется на центральных столбах и принимает на себя нагрузку от башни. Вторая опорная точка - кольцевой мауэрлат, устанавливаемый на стене башни. Потолочные балки проектируют таким образом, чтобы распределить нагрузку равномерно в месте монтажа центрального опорного элемента.

Фиксация кольцевого прогона выполняется раскосами. Качественная круговая кровля - это тщательные расчеты каждого узла системы. При отсутствии опыта в проведении подобного рода работ, рекомендуем обратиться к специалистам по составлению проектной документации.

Если стропильная система будет выполнена из дерева, то используйте для этих целей клееный брус. Особенно, если отделка кровли будет выполнена натуральной черепицей. Обрешетка под нее должна быть высокопрочной и мощной.

Отделка конической крыши выполняется битумной черепицей, деревянной дранкой или металлом. Использование волнистых материалов на круглой кровле нецелесообразно. Стыковка материала займет много времени и потребует увеличения расходов. Кроме того, снижается эстетическая привлекательность кровли и между стыками затекает вода.

Разновидности и конструкция конической крыши

Предлагаем ознакомиться с двумя вариантами круглой кровли:

  • купольной;
  • церковно-луковичной.

Купольная кровля, в отличии от конусообразной не имеет наслонных стропильных элементов. Система стропил в куполообразной крыше является висячей. Висячие детали образуют трехшарнирную арку, которая одной стороной соединяется с мауэрлатом, а второй - с опорным кольцом, установленным сверху.

Для проектирования купольной кровли необходимо иметь колоссальный опыт и технические знания “Теории механики” и “Сопромата”. В противном случае, рекомендуем обратиться в строительные компании, занимающиеся подобными вопросами, они помогут правильно составить чертежи круговой обрешетки кровли.

Для расчета купольной кровли, выполненной из дерева, выполните такие действия:

  • нагрузки, воздействующие на стропильную систему;
  • фиксация арок на центральной опоре и вентиляционный фонарь;
  • верх купольной части;
  • замковый шарнир, в верхней части купола;
  • облик вентиляционных отверстий.

Полукруглой конструкции удается добиться за счет выполнения кольцевой обрешетки. Она устанавливается на дополнительных стойках, опирающихся на висячие стропильные арки.

Еще один метод монтажа купольной кровли был предложен Р. Б. Фулером, архитектором из Америки. Конструкция образуется с помощью треугольников. Данный купол называют “геодезическим”. Сложность расчетов в организации такой кровли и необычный внешний вид не сделали ее популярной в архитектуре.

Выделяют два способа фиксации купола по “геодезической” системе:

  • коннекторный - для соединения треугольников используют отрезки бруса и специальные крепежи;
  • бесконнекторный - все треугольники собирают заранее, на кровле собирается уже общая конструкция.

Среди преимуществ такой кровли отметим:

  • возможность ее полного остекления;
  • легкость очистки от снега;
  • отличная сопротивляемость ветровым угрозам;
  • неординарность внешнего вида;
  • возможность организации собственной оранжереи на крыше дома.

Максимальный внутренний объем геодезинеской кровли позволяет сделать одинаковые прямоугольные сооружения, увеличивает количество света и воздуха в помещении. Летом тепло поглощается кровлей, а зимой, наоборот рассеивается. Таким образом, снижаются расходы на отопление и охлаждение помещения. Геодезический купол не нуждается в дорогостоящем фундамента из-за своей легкости. Купольное строение отличается высокой прочностью по отношению к ветрову и атмосферному воздействию. Также, отметим отличные звукоизоляционные характеристики строения, из-за неординарной формы.

Луковичная крыша чаще всего устанавливается на православных храмах и церквях. В частном домостроении данный вариант кровли менее популярен. При диаметре купола меньше 300 см, каркасная его часть выполняется из древесины.

Специфичную форму данной кровли называют “журавцем”. Этот вариант стропильной системы называют наслонным. Для придания дополнительной жесткости кровле устанавливают элементы в виде раскосов и подкосов. Они принимаю на себя максимальную нагрузку. Для вырезания “журавец” изготавливают специальные лекала и доски, минимальная толщина которых составляет 40 мм. Центральный столб выполняет функцию опоры для “журавцев” и места монтажа креста на куполе.

Если для дальнейшей отделки купола используется металл, то на журавцы монтируют обрешетку с шагом в 30 см. Возможен вариант отделки купола с помощью чешуйчатой кровли. В таком случае, под каждую чешую устанавливают дополнительный элемент ее крепления.

Выполняя реставрацию церковного купола, его покрывают с помощью осинового лемеха. Их монтируют таким образом, чтобы предотвратить попадание влаги между рядами. Купола такого типа отличаются сложностью проектирования и монтажа. Качественное выполнение работ под силу только профессионалам. Если диаметр купола более 300 см, то для его каркаса используется сталь. Для фиксации журавцев в таком случае, используют металлические распорки. Обрешетка выполняется из стальных полос, установленных с шагом в 40-50 см. Для отделки кровли используют фальцевый металл.

Технология строительства конической крыши

Предлагаем вариант создания небольших конусообразных башенок, примыкающих к дому. Такая кровля не является основной, однако для ее конструирования необходимы особые познания. Стропильная система в небольших башенках устанавливается веерообразно. Общая центральная стойка является местом расхождения стропильных ног. Дополнительную опорную функцию выполняют прогоны, для их изготовления используют клееную древесину. Выделяют два варианта прогонов - верхний и нижний. Каждых из них выполняет функцию равномерного распределения нагрузки. После разработки проекта конической крыши, изготавливают колеса. Концы стропил фиксируют на полукруге, таким образом, повышается прочность всех соединений.

Для дополнительной устойчивости кровли, нижняя плоскость стропильных брусьев запиливается под определенным углом. Для фиксации деревянных деталей используйте стальные уголки.

Выполняя расчет по количеству стропильных ног для конусообразной кровли, учтите такие моменты как сечение материала, из которого они изготавливаются и интервал их монтажа. В нижней стороне крыши интервал между стропильными элементами должен быть минимальным. Таким образом, обрешетка под дальнейшую отделку кровли будет выполнена с максимально плавным изгибом. Для этого, в нижней части между основным брусом укладывается дополнительная распорка с меньшим сечением, она сделает поверхность более прочной и аккуратной.

Далее установите водоотводный желоб. Полукруглые их варианты изготавливают исключительно под заказ. Для самостоятельной сборки системы достаточно использовать небольшие отрезки обычных прямых желобов, соединив их под нужным углом. Все соединения должны быть герметичными и аккуратными.

Займитесь обрешеткой, для создания которой чаще всего используют деревянные брусья, гибкие пластиковые детали или обычные водопроводные трубы. Несущая способность последних элементов годиться лишь для выдерживания небольшой по размеру кровли, используемой в качестве украшения, но никак не для основной куполообразной крыши. Для дополнительной прочности, сложите в 2 раза трубы или брусья. Для их фиксации на стропильной системе используйте саморезы.

Отделка конусообразной кровли выполняется фальцевым способом. Черепица укладывается на поверхность дранки или камыша. Выполняя отделку кровли с помощью черепицы учтите тот факт, что сверху вниз ширина черепицы увеличивается. Поэтому, выбирайте специальные варианты конической черепицы, чтобы избежать неаккуратных стыковых соединений. Подсчитайте длину стропильных элементов, общую площадь кровли, исходя их этого приобретайте необходимое количество отделочных материалов.

Устанавливайте отделку снизу вверх. Каждая черепичка устанавливается с небольшим нахлестом по отношению к боковой и нижележащей. В месте соединения кровли с наружной стеной, установите гидроизоляцию.

Ознакомьтесь с особенностями по возведению конической кровли:

1. Скаты выносят на поверхность кровли минимум на тридцать сантиметров.

2. На обычном бетонном перекрытии устанавливается стандартный брус, а уже на нем фиксируется стропильная система.

3. Для более плотного соединения конечных участков стропил, рекомендуем заострить их.

4. Верхние части стропил устанавливают на опору полукруглой формы и соединяют между собой с помощью стальных уголков.

5. Обрешетка выполняется из полукруглых брусков: длинных и коротких элементов.

7. Перед началом отделки черепицей, зафиксируйте водоотводы.

8. Интервал монтажа обрешетки определяется типом отделочного материала кровли.

9. Используя коническую черепицу, предварительно промаркируйте элементы каждого ряда. Уменьшайте количество материала для каждого отдельного ряда.

Гибкая или битумная черепица устанавливается на сплошное основание. Для этих целей чаще всего используется тонколистовая фанера. Для создания тепловой кровли, дополнительно укладывается утеплитель, пароизоляция и гидроизоляция.

Фанера нарезается трапецие образной формой, укладывается снизу вверх. Толщина слоев фанерного покрытия должна составлять минимум 12 см. То есть, используя 4-миллиметровую фанеру, укладывайте ее на основание в 4 слоя. Далее монтируется влагозащита и битумная черепица.

На верхней части конусообразной кровли устанавливается стальной конек. Для его изготовления используют сталь, медь, алюминий, нержавейку. Дополнительно, при необходимости, монтируют флюгер.

Выбирая инструмент для возведения конической крыши, необходимо отталкиваться от материалов изготовления обрешетки и отделки кровли. При этом, если обрешетка монтируется из дерева, то в обязательном порядке понадобится электролобзик, перфоратор, шуруповерт. Используя стальные материалы, запаситесь болгаркой с режущими дисками, сверлами по металлу и электродрелью.

Видео по монтажу конической кровли:

Конической считается такая крыша, в основании которой находится идеальный круг, поверхность кровли напоминает формой прямой конус, где все точки соединений сходятся на вершине, находящейся точно в середине круга.

Название конической крыши происходит от слова конус (геометрическая фигура) и ничего общего с конями она не имеет. Так же можно встретить название: конусообразная крыша .

Коническая крыша, даже возведённая над козырьком постройки, придаёт дому элегантный и даже сказочный вид. На Руси такие крыши известны с древних времён, ими украшались многие постройки: церкви, дома, флигеля и т.д.

В нашей местности крыши конической формы встречается не очень часто, ведь её конструкция достаточно сложна. Но если дом возведён в районе, где есть старинные или элитные здания, то такое архитектурное решение замечательно впишется в общий фон.

А вот в мире существуют целые страны и города, где конические крыши являются традиционными.

Как пример - королевство Лесото, что находится в Южной Африке, где традиционные жилища местного народа басуто – круглые в плане глинобитные дома с соломенной кровлей конической формы (справа на фото).

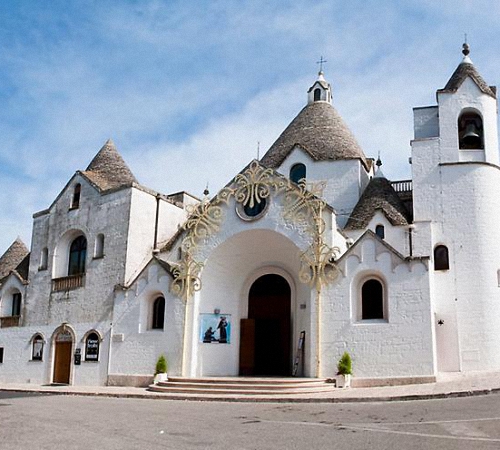

В Европе тоже есть места где конусообразные крыши являются традиционными. Чего только стоят сказочные поселения «Трулли», которые в 1996 году были занесены в списки объектов охраняемых ЮНЕСКО.

«Трулли» – это традиционные жилые крестьянские дома, расположенные на юге Италии. Сделаны эти строения из известняковых блоков методом сухой кладки. Группы жилищ соеденены между собой общим фасадом, образуют целые улицы. Сами строения венчают конические крыши, украшенные небольшим шпилем. Такая технология строительства и в наше время повсеместно применяется в южных регионах Италии.

Конические крыши

Крыша конической формы относится к круглым крышам. Есть ещё несколько конструкционно родственных вариантов таких крыш: коническая щипцовая, колокольчатые, купольные.


В многих случаях такой тип крыши, в первую очередь является украшением здания, и лишь потом служит его защитой. При возведении крыш с коническими элементами, следует обратить особое внимание на места стыков, ведь коническая крыша редко покрывает всю постройку, обычно она является частью архитектурного проекта.

Для возведения такой крыши часто используются стропильные балки, сходящиеся в одной точке. Обычно в середине этой точки устанавливается опорный столб, на вершине которого закрепляется полукруг, в нём то как спицы в колесе и закрепляются стропила. Существует технология и бескаркасного возведения, когда конструкция кровли является самонесущей.

Плюсы и минусы конических крыш

Благодаря своей круглой форме, такая крыша прекрасно противостоит любым погодным капризам: ветер огибает такую кровлю, не воздействуя на поверхность, следовательно, не может её повредить, в отличие от зданий с прямоугольными крышами. Снег не удерживается на ней, значит такая крыша не нуждается в очистке. Крыши конической формы обладают повышенной прочностью и сейсмоустойчивостью. Из-за необычного дизайна строение приобретает индивидуальность, появляется возможность необычно оформить и само пространство под крышей.

К минусам такого покрытия можно отнести невозможность расположения окон на самой крыше. Проделанные в крыше конической формы, они сильно подпортят внешний вид. А без окон вряд ли возможно полноценно использовать пространство, находящееся под кровлей. Из-за отсутствия окон, в здании с конической крышей, невозможно сделать мансарду. Расход кровельных материалов на такую конструкцию значительно больше, чем к примеру, на односкатную или двускатную крышу, что вызвано большей площадью и увеличенным расходом кровельных материалов. К тому же, к минусам можно отнести и сложность конструкции. Возведение крыши такого типа потребует многочисленных финансовых затрат, не только на стройматериалы повышенной прочности, но и на квалифицированных строителей и дорогую черепицу специфической формы.

Из-за того, что монтаж такой кровли сложен и дорог, конические крыши обычно встречаются не на скромных дачных домиках, а на элитных и пафосных сооружениях: коттеджах, храмах, дворцах.
