Световые фонари на крышах общественных зданий. Зенитные фонари промышленных зданий для экономии электроэнергии: виды, особенности

23.07.2020

Зенитные фонари или световые купола - это аналог мансардных окон. В отличие от последних, фонари не плоские, а объёмные, поэтому способны обеспечить естественное освещение в большей степени, чем другие светопрозрачные конструкции.

Зенитные фонари и их назначение

Световые купола на крышах пока не очень распространены, несмотря на то, что в торговых центрах зенитные фонари использовались ещё при СССР, а до этого таким украшением обзавелись собор Святой Марии во Флоренции и Капитолий Вашингтона. Но благодаря эффективности, многофункциональности и выгодам от использования световых куполов, они постепенно завоёвывают рынок и монтируются даже на промышленных предприятиях, складах, спорткомплексах.

Зенитный фонарь округлой формы отлично завершает футуристичный образ многоэтажного здания

Основные функции зенитных фонарей:

обеспечить естественное освещение помещения на протяжении всего светового дня (в качестве дополнительного источника природного света или как аналог окон в помещениях, где их установка невозможна/нежелательна);
создать природную циркуляцию воздуха без принудительных вытяжек;
способствовать удалению дыма при пожаре;
создать декоративное освещение (реализуется с помощью плёночного витража или цветного поликарбоната).

Стеклянные пирамиды Лувра в Париже - это тоже зенитные фонари, причём более мелкие служат только для освещения

Благодаря таким световым куполам появляется возможность экономить электроэнергию, которую иначе пришлось бы потратить на освещение и принудительную вентиляцию . Кроме того, крыша с куполом выглядит очень эстетично. Наверняка вы видели в фильмах огромные зенитные фонари, установленные над банкетными залами фешенебельных отелей, бассейнами и концертными площадками. Их также монтируют в больших офисных помещениях, ведь доказано что при дополнительной дозе солнечного света сотрудники работают намного продуктивнее.

Виды зенитных фонарей

При взгляде на световой купол в первую очередь привлекает внимание его форма: он может быть полусферическим, пирамидальным, призматическим, похожим на диковинный кристалл и т. д. От внешнего вида зенитного фонаря зависит не только декоративность, но и эффективность освещения, тип используемого материала, а вследствие этого и долговечность конструкции. К примеру, чем выше боковые стенки купола, тем больше света попадает в него утром и вечером. Зато скруглённые невысокие купола устойчивее к ветровым нагрузкам.

Сегодня производители предлагают изготовить практически любую модель зенитного фонаря по вашему желанию, от типового до полностью индивидуального проекта. Но важно помнить, что купола стандартных форм уже прошли «обкатку» в нашем климате, а как поведут себя нестандартные изделия сложной формы, не всегда можно точно рассчитать.

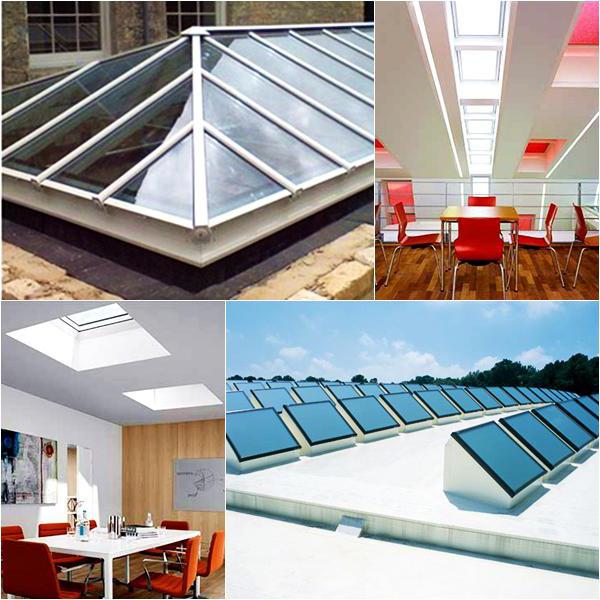

Фотогалерея: примеры зенитных фонарей разной формы

Эксклюзивный зенитный фонарь, вогнутый внутрь, стоит снабдить системой активного подогрева Зенитный фонарь в виде листа - просто и декоративно Двухскатный зенитный фонарь - самое надёжное и экономное решение Пирамидальный световой купол с золотистым каркасом отлично подойдет для фешенебельных зданий Световой купол такой округлой формы можно изготовить только из акрила Световой купол в форме зонтика эффектный и надёжный Над длинным бассейном лучше всего смотрится полукруглый ленточный фонарь

Конструктивные разновидности зенитных фонарей

В зависимости от технического исполнения световые купола подразделяются на:

точечные зенитные фонари, располагающиеся группами по центральной оси крыши, сеткой или поодиночке в центре кровли;
ленточные зенитные фонари, которые обычно монтируются по всей длине кровли;
панельные, являющиеся по сути большими мансардными окнами, которые немного выступают над кровлей (обычные мансардные окна монтируются вровень с отделкой крыши).

Световые купола различаются по конструкции

Ленточные световые купола могут в значительной степени ослабить перекрытие, поэтому требуют более массивного и прочного каркаса. Они чаще всего устанавливаются в одноэтажных промышленных зданиях и торговых центрах со сварным металлокаркасом. Обычный размер ленточной конструкции: 1–2 м по ширине и до 10–15 по длине. Они сложнее в обслуживании, чем точечные аналоги. Ленточные световые купола монтируются только в плоские крыши.

Точечные зенитные фонари лучше подходят для небольших помещений, они легче и проще в установке, а также более разнообразны по форме, поэтому чаще используются в декоративных целях. Наиболее популярные размеры 2х2 и 3х4 м, купола побольше обходятся заметно дороже, а меньшие малоэффективны. Точечный купол можно установить в крыше с углом уклона до 25 градусов, но существуют и зенитные фонари, вмонтированные в отвесную стену.

Зенитный купол вокруг балкона - очень эффектная, но сложная в исполнении конструкция

Виды зенитных фонарей с учётом функциональности

В зависимости от того, какие задачи решаются с помощью световых куполов, среди них различают:

противопожарные (нужны для отвода дыма и газов при пожаре; отличаются непрозрачными стенками, полимерно-порошковым окрашиванием каркаса и электронным дистанционным механизмом открывания с независимым источником питания);
осветительные (предназначены для оптимального освещения комнаты естественным светом; выделяются максимально прозрачными стенками, увеличенной высотой, чаще всего не открываются);
вентиляционные (отвечают прежде всего за интенсивный воздухообмен в комнате, помогают создавать комфортный микроклимат в заполненном людьми помещении; для них предусматривается ручное открывание или автоматизированное с помощью пульта);
декоративные (призваны прежде всего создавать впечатление снаружи и внутри; часто имеют сложную замысловатую форму и увеличенные размеры, стекло в них заменяется цветным или используется витраж, большое внимание уделяется эстетичности каркаса);
комбинированные (объединяют в себе функции всех или нескольких из описанных разновидностей).

Противопожарные зенитные фонари с пневматическим механизмом открывания - самый надёжный вариант для промышленных зданий

Противопожарные зенитные фонари особенно важны в зданиях, где постоянно пребывает большое количество людей. При пожаре обычно возникает паника и многие страдают от того, что не смогли вовремя выйти и надышались продуктами горения. Зенитный фонарь позволяет удалить вредные газы быстрее, чем через окна, а также помогает пожарным моментально получить доступ к очагу возгорания.

Производители могут подобрать цвет каркаса светового купола точно в тон каркасу стеклопакета

Некоторые производители разделяют световые купола на глухие и открывающиеся. Из функционального предназначения зенитных фонарей очевидно, что глухими могут быть модели, предназначенные лишь для освещения. Но учитывая, что цена системы открывания не столь высока, как минимум один из четырёх фонарей на крыше стоит сделать открывающимся. Если же планируется установка одного большого купола, лучше всего снабдить его всеми доступными функциями, это будет наиболее целесообразно с экономической точки зрения. Вы можете подобрать как механическую, так и электрическую фурнитуру, оба варианта предусматривают дистанционное открывание.

Конструкция зенитных фонарей

Существует несколько основных типов конструкции световых куполов, но просто купить или заказать типовой товар обычно невозможно. Как и металлопластиковые окна, зенитные фонари изготовляются строго под заказ с учётом особенностей вашего здания. При этом цена идентичных на вид куполов может существенно разниться из-за использованных материалов и фурнитуры.

Видео: зенитный фонарь с высоты птичьего полёта

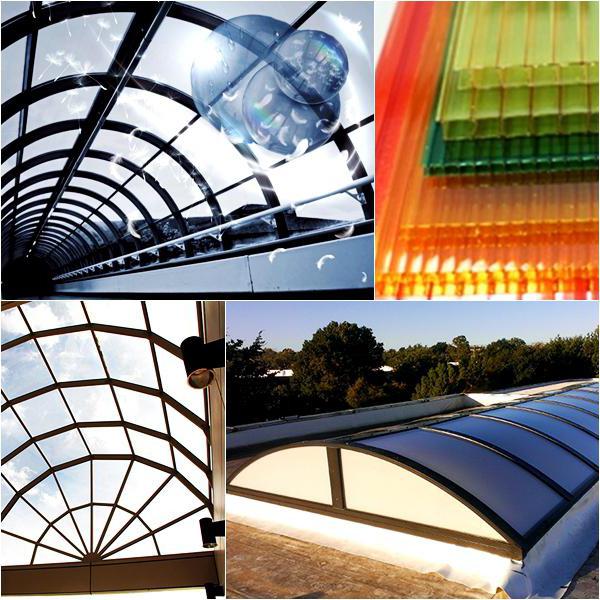

Материал для зенитных фонарей

Для каркаса зенитных фонарей используют:

пластик (лёгкий, недорогой, удобен в монтаже, прост в уходе, не требует обработки от ржавчины, но подходит только для небольших конструкций с акриловыми вставками и служит меньше металла);
алюминий (довольно лёгкий, не ржавеет на воздухе, легко окрашивается в любые цвета, в несколько раз долговечнее пластика, может использоваться со стеклом, но стоит заметно дороже пластикового аналога).

В редких случаях каркас зенитного фонаря изготовляют из клеёного бруса с дополнительной пропиткой, но древесина используется только тогда, когда с помощью других материалов достичь нужного эффекта невозможно.

Даже лёгкий купол из пластика и сотового поликарбоната имеет весьма сложный профиль

Для заполнения основы светового купола применяют различные светопрозрачные материалы.

Таблица: сравнительная характеристика материалов для зенитного фонаря

Материал	Достоинства	Недостатки
Калёное стекло	экологически чистое, безопасное; отлично пропускает свет; не ломается под толщей снега; может эксплуатироваться 80 лет и дольше; химически инертное; стойкое к абразивным веществам.	хрупкое, может разбиться во время града, выдвигает повышенные требования к правильному расчёту и монтажу каркаса; тяжёлое, требует более прочного каркаса, оказывает нагрузку на конструктив крыши; не обеспечивает рассеивания света, освещение в комнате может оказаться некомфортным; трудное в монтаже, не подходит для сооружения куполов сложной формы с плавными изгибами; пропускает тепло, для обеспечения энергосбережения приходится выбирать стекло с напылением, теплоотражающими плёнками или активным подогревом.
Монолитный поликарбонат	прочный, в 250 раз прочнее обычного стекла; не боится повышенных температур и открытого огня.	портится от ультрафиолета, поэтому для фонарей следует подбирать поликарбонат с защитной плёнкой и тщательно следить, чтобы её не повредили при монтаже; весит больше ячеистых листов и акрила.
Ячеистый поликарбонат	очень лёгкий, подходит для фонарей с пластиковым каркасом; хорошо рассеивает свет; стоит недорого.	требует осторожности в монтаже; легко повреждается градом, может сломаться под слоем снега; отличается низкой атмосферостойкостью; срок службы не превышает 5 лет.
Акрил	легко формуется для создания нестандартных конструкций; позволяет сооружать световые купола с минимальным количеством перемычек; обеспечивает лёгкое проникновение естественного света; подходит для сооружения больших фонарей на промышленных зданиях; не портится от УФ-лучей.	для надёжной теплоизоляции необходимо несколько слоёв акрила с воздушными прослойками между ними.
Полиэфирные листы	устойчивы к высоким температурам; не боятся ударов, в том числе града; не повреждаются большинством активных химических веществ.	слишком сильно рассеивают свет из-за низкой прозрачности материала; обладают низкими декоративными качествами; стоят дороже акриловых листов; для нормальной теплоизоляции придётся монтировать несколько слоёв.

Когда зенитный фонарь сооружается только для проветривания и дымоудаления, его каркас заполняется непрозрачными листами (от фибролита до жести), но большинство световых куполов всё же прозрачные. Изготовители этих конструкций рассказывают, что наиболее популярны фонари из акриловых и поликарбонатных листов.

Расчёт зенитного фонаря

Изготовители световых куполов утверждают, что их можно устанавливать на любом участке кровли и типе крыши, но важно понимать: это верно лишь теоретически. На практике конструктив крыши может наложить существенные ограничения. К примеру, на остроугольной готической кровле не получится установить большой многоугольный купол, для таких крутых скатов лучше подходят плоские стеклянные конструкции.

Сложный декоративный купол отлично демонстрирует, что проектирование фонаря должно выполняться вместе с проектированием всей крыши

Слишком маленький световой купол не обеспечит достаточного освещения, а слишком большой может ослабить конструктив крыши, поэтому при выборе размера зенитного фонаря необходимо прислушиваться к мнению специалистов.

Кроме количества зенитных фонарей требуется тщательно продумать их расположение. В идеальном случае в помещение должно попадать максимальное количество света при минимуме тепла. К тому же летом важно обеспечить активную вентиляцию, а зимой - предотвратить потери тепла через купол. Строительные правила также требуют, чтобы точечные фонари размещались на крыше равномерно, что не позволяет подсвечивать произвольные функциональные зоны помещения.

Чтобы обеспечить равномерное освещение комнаты, лучше установить несколько небольших точечных зенитных фонарей, чем один крупный.

Видео: проектирование зенитного фонаря со сложным коньковым узлом

Расчёт металлоконструкции зенитного фонаря

Как правило, подобные расчёты производят специалисты фирм-изготовителей стеклянных куполов. Специализированных программ и онлайн-калькуляторов для самостоятельных вычислений в сети пока нет. Поэтому самый надёжный способ получить хороший результат - обратиться за консультацией в несколько фирм, сравнить их цены и предлагаемые параметры конструкций.

Чем дешевле используемые материалы, тем меньше возможная площадь купола. Не экономьте на качестве и фонарь окупится за счёт экономии энергии.

Для проёма под зенитный фонарь в монолитной бетонной плите требуется особый расчёт

При определении максимально возможного проёма в конструктиве перекрытия следует учесть материал и размеры плит, расположение рёбер жёсткости и т. д. Для монолитной бетонной плиты размеры соответствуют ГОСТ 22701.4–77 (марка плиты ПФ-4АIIIвТ, масса - 2,3 тонны, содержание стали 112 кг, объём бетона 0,91 м 3). При отклонении хотя бы одного из указанных параметров найденная величина окажется неправильной. Именно поэтому не стоит пользоваться скачанными из сети чертежами зенитных фонарей и доверять фирмам, готовым сделать 3Д-проект даже не глядя на вашу крышу.

Если же вы решили заняться вычислениями самостоятельно, при подсчётах следует учесть нормативы:

минимальная высота купола над крышей - 30 см, средняя - 60 см, максимальная - 80 см;
минимальная площадь остекления - 2 м 2 , максимальная - 10 м 2 (для светопрозрачных полимеров);
для внутренней отделки установочного стакана используются материалы с коэффициентом светоотражения около 0,7;
максимальный угол наклона граней купола 30 о, для больших куполов с высотой больше 1 м - 15 о;
для помещений ниже 7 м лучше подходят точечные световые купола, выше 7 м - ленточные;
расстояние между куполами с полимерным заполнением не может быть меньше 3 м, для больших фонарей - 4,5 м;
вокруг каждого светового купола должно быть пространство для подхода и обслуживания с минимальной шириной 1 м;
допустимый прогиб основания купола - не более 1/200 при заполнении листовым стеклом и не более 1/500 при установке стеклопакетов, допустимый прогиб ЖБ панели в месте монтажа - не больше 1/400;
толщина полимерного листа для криволинейного купола должна составить 4 мм для внешнего слоя и 2,5 мм для внутреннего;
размер опорного стакана нужно подобрать так, чтобы он как минимум двумя сторонами опирался на несущие элементы крыши;
в производственных зданиях, выделяющих больше тепла, чем 20 Ккал/м 3 *ч и загрязняющих аэрозолей (пыли, копоти) больше 5 мг/м 3 , установка светопрозрачных зенитных фонарей не рекомендуется.

Полный спектр требований к данному виду вентиляции и освещения изложен в СНиП 2.04.05–91 .

С высокого зенитного фонаря ветер быстрее сдувает снег, что облегчает уход за ним и позволяет эффективно использовать светопрозрачный купол зимой.

Более подробные инструкции по проектированию световых куполов находятся в методическом пособии « Проектирование зенитных фонарей ». Там есть таблицы с указанием коэффициентов напряжённости материалов, светопропускания, теплоёмкости и других показателей. По приведённым формулам можно рассчитать количество, вид и размеры световых куполов под ваше здание.

Но если нет опыта, вы, скорее всего, не сможете учесть все необходимые параметры и коэффициенты, чтобы в итоге получить надёжную и безопасную конструкцию. Лучше не рискуйте - обратитесь к фирме-изготовителю.

Монтаж зенитного фонаря

Установить световой купол самостоятельно возможно, но без опыта подобных работ крайне сложно проделать это правильно. Мастера рекомендуют ни в коем случае не экспериментировать с ленточными фонарями и куполами большой площади, лучше тренироваться на небольших точечных «зенитках».

Для начала понадобится подготовить поверхность:

Очистите крышу от мусора и пыли. Ознакомьтесь с планом дома и найдите на кровле место, где можно сделать отверстие под купол и не затронуть стропила.
Демонтируйте декоративную отделку крыши в выбранном месте и сделайте отверстие в кровле.
Чтобы подготовить отверстие для установки фонаря, нужно демонтировать часть кровли
Обложите все стенки получившегося отверстия утеплителем. Проще всего будет работать с рулонными материалами (каменной ватой, вспененным полимерным теплоизолятором типа «Изофол»), но можно подклеить и пенопласт, особенно если отверстие не круглое. Если крыша уже утеплена, теплоизоляция самого фонаря устанавливается после монтажа установочного стакана по всему его периметру.
Каменная вата в рулонах - отличный вариант для утепления проёма в крыше
Сделайте гидроизоляцию утеплителя мембраной, плёнкой или битумной мастикой. Желательно использовать тот материал, которым уже изолирована крыша.
Армированная плёнка - самый популярный материал для гидроизоляции скатных крыш частных домов
Смонтируйте установочный стакан, который идёт в комплекте с прозрачной конструкцией. Его стенки скроют от глаз неприглядные слои изоляции. Следите за расположением стакана под запланированным в проекте углом, чтобы в готовый купол проникало достаточное количество света.
Установочный стакан монтируется на закладную или опорные балки и монтируется саморезами
Установите в стакан раму купола. В зависимости от формы зенитного фонаря на ней может быть разное количество крепёжных узлов, но в итоге обязательно должна образоваться целостная конструкция. Чтобы не допустить попадания воды в помещение через мелкие щели, между элементами конструкции установите по наружному контуру рамы резиновую уплотнительную ленту.
Даже раму небольшого светового купола желательно монтировать вдвоём
Смонтируйте внешнюю тепло и гидроизоляцию стакана. Первый слой изоляции рекомендуют клеить на откосы опорного стакана, а два дополнительных - завести на плоскость кровли на 20–25 см. Первый слой должен заканчиваться на 20 см выше уровня кровли, потом его можно будет закрыть фартуком.
Для внешней теплоизоляции стакана нужно подобрать материал, который хорошо держит форму
Гидроизоляционную плёнку приклейте к поверхности кровли специальной мастикой или термическим способом.
Внешнюю гидроизоляцию стакана надо проводить особенно тщательно
Внутри стакана закрепите кронштейн для привода открывания/закрывания на расстоянии 85 мм от высшей точки стакана (если другое не указано в инструкции). Обязательно проверьте правильность монтажа - планка должна лежать строго горизонтально.
Кронштейн привода необходимо установить до монтажа остекления, но сам привод будет возможность поставить и позже
В глухой части зенитного фонаря закрепите светопрозрачные листы в раме и зафиксируйте их с помощью штапика. В открывающейся части купола закрепите на раме одну часть петли, а на сворке - вторую. Установите створку на место и отрегулируйте фурнитуру так, чтобы обеспечить наиболее плотное примыкание по всему контуру.
Прозрачные акриловые панели лёгкие, поэтому их можно монтировать в одиночку
Смонтируйте и подсоедините дистанционный механизм открывания, точно следуя инструкции, приложенной к зенитному фонарю. Если вы не слишком хорошо разбираетесь в электронике, лучше всего покупать модель с механическим управлением.

Конструкция зенитного фонаря может быть оборудована ручным механизмом открывания

Условные обозначения:

Основание купола.
Светопрозрачный колпак.
Ручной привод открывания/закрывания.
Несущая рама.
Пароизоляция.
Теплоизоляция.
Ковёр внешней гидроизоляции.

Электрическую систему открывания/закрывания предоставьте монтировать опытному человеку.

Зенитным фонарём с электрическим механизмом открывания/закрывания можно управлять дистанционно

Условные обозначения:

Остов купола.
Светопрозрачная конструкция.
Электропривод открывания/закрывания.
Несущая рама из алюминия.
Слой пароизоляции.
Слой теплоизоляции.
Внешний водоизоляционный ковёр.

К противопожарному зенитному фонарю дополнительно потребуется подключить датчик, который включает механизм открывания створки, когда температура в помещении превышает 68 о С.

При монтаже прозрачных панелей необходимо протирать их, чтобы пыль не попала между слоями остекления и не портила внешний вид фонаря. После установки каждого слоя также нужно снимать защитную монтажную плёнку. Снаружи остекления это можно сделать уже после восстановления отделки крыши.

Если мастер проигнорирует эту процедуру, эффективность купола будет меньше расчётной

Видео: инструкция по утеплению светового купола

Установку зенитного фонаря лучше всего предусмотреть заранее. Если у вас пока нет средств на световой купол, попросите архитектора откорректировать расположение стропил так, чтобы под фонарь было легко прорезать отверстие в готовой крыше.

Если вы уже устанавливали стеклопакеты, монтаж светового купола не покажется вам непосильной задачей. Но стоит зенитный фонарь намного дороже обычного окна, а гарантию большинство фирм предоставляет только тогда, когда конструкцию устанавливают их собственные мастера. Поэтому перед тем как взяться за самостоятельный монтаж, тщательно оцените все риски и собственные возможности.

Видео: монтаж зенитного фонаря

Ремонт зенитного фонаря

Световые купола как накрышные конструкции подвержены гораздо большим рискам, чем обычные окна той же площади. Поэтому проблемы с ними возникают гораздо чаще.

Таблица: определение причин неисправностей и возможные пути решения

Проблема	Причина	Способ устранения
Стекло на куполе потеет.	При установке прозрачных панелей остались щели, или уплотнительная резина повреждена.	Снять стеклопакеты и установить их заново с новым уплотнителем, если щели незаметные - герметизировать стыки силиконовым герметиком для структурного остекления.
Стекло лопнуло без видимой причины.	При расчёте конструкции не учли напряжённость материала либо при монтаже поставили слишком тонкие демпферные прокладки или поставили их неправильно.	Переустановить прозрачные панели, использовав более толстую уплотнительную ленту, при необходимости - немного уменьшить размер панелей.
Стекло лопнуло под напором снега	При изготовлении зенитного фонаря использовали слишком тонкий светопрозрачный материал.	Заменить прозрачные панели на более толстые или на листы той же толщины, но из более прочного материала (если позволяет запас прочности каркаса). Если каркас не позволяет упрочнить остекление, потребуется добавить систему подогрева фонаря.
После установки купола помещение стало сложнее отапливать.	При изготовлении купола не учли теплоизолирующие способности выбранных материалов или пренебрегли этим показателем ради экономии. Возможен неправильный монтаж теплоизоляции в установочном стакане.	Заменить прозрачные листы на сотовый поликарбонат или обеспечить многослойное остекление (понадобится заменить каркас или накрыть фонарь ещё одним куполом). Проверить пути утечки тепла датчиком и если причиной окажется не стекло, демонтировать купол и правильно установить теплоизоляцию.
Вокруг купола просачивается вода.	Установочный стакан неправильно или недостаточно гидроизолирован.	Устранить щели для протечек дополнительным слоем гидроизолирующего материала. Если это не поможет, выполнить демонтаж и повторно установить купол с соблюдением технологии. Если использовался чувствительный к влаге теплоизолятор, его понадобится заменить.
Значительно снизилась светопрозрачность конструкции.	При изготовлении использовались поликарбонатные листы без УФ-защиты, либо поверхность купола загрязнилась из-за плохого обслуживания.	Вымыть прозрачный материал и оценить его состояние. Если заметны царапины, трещины, помутнение, изменение цвета, стоит заменить светопрозрачные панели новыми из аналогичного материала либо более лёгкими.

Работу по ремонту световых куполов лучше всего выполнять в тёплую сухую погоду, это связано со свойствами используемых теплоизоляторов и герметиков. Но если разбился стеклопакет или открывающая створка, их можно заменить в сборе даже в зимний период. Главное - выбрать безветренный день, поскольку листы прозрачных материалов обладают высокой парусностью и порывы ветра могут быть опасными для жизни ремонтника.

Выполнять ремонт фонаря выше человеческого роста без спецприспособлений просто невозможно

Учтите, что ремонт зенитного фонаря - это высотные работы, сопряжённые с высоким риском. Если боитесь высоты или сомневаетесь в своих силах - вызывайте бригаду ремонтников.

В наши дни административное, общественное или промышленное здание обязано отвечать современным требованиям не только по экстерьеру, но и по функциональности и практичности. Сегодня качество микроклимата в рабочем помещении подчинено соблюдению некоторых нормативных требований. А именно:

Рабочее пространство должно хорошо освещаться.
В помещении необходимо поддерживать комфортный уровень влажности.
Следует устанавливать нормальную температуру воздуха для рабочего процесса.
Необходимо регулярно проветривать рабочее помещение.

От соблюдения этих норм зависит производительность труда работников. В основном решаются эти задачи путём установки разнообразных светопрозрачных конструкций.

Зенитные фонари на промышленных зданиях

Сегодня достаточно часто можно встретить современные здания со световыми куполами сложных геометрических форм. Такие светопрозрачные надстройки получили название «зенитный фонарь». Разработанная дизайнерами изысканная конструкция быстро получила распространение из-за своей практичности и функциональности.

Чаще всего при строительстве или реконструкции промышленных зданий световые фонари устанавливаются на крыше. Такой монтаж обеспечивает строение дополнительным естественным освещением при невозможности установки классических окон в стеновые проёмы или использования каких-либо других источников солнечного света. Кроме того, установленные на крыше зенитные фонари решают вопрос освещения помещений с большой площадью. Световая активность таких конструкций выше, чем у вертикальных окон такой же площади как минимум в два раза.

Функции зенитных фонарей

В промышленных зданиях, а также в административных и общественных помещениях, установка зенитных фонарей помогает в обеспечении качественной работы многих важных систем. Они выполняют следующие функции:

Расположенные в верхней части здания световые купола пропускают мягкий и комфортный солнечный свет, рассеивая его по всей площади внутреннего пространства. Даже небольшие зенитные фонари обеспечивают поступление больших потоков дневного света благодаря преломлению солнечных лучей. Применение таких конструкций даёт возможность значительно экономить средства на искусственном электрическом освещении.
Большинство световых куполов располагаются в крыше здания и оснащаются механизмами для открывания. Благодаря такой конструкции перегретый воздух больших помещений выветривается естественным путём. То есть систематическое эффективное вентилирование воздуха осуществляется без использования принудительной вентиляции и электрических приводов.
Почти всегда прозрачная крыша является элементом общей противопожарной защитной системы. Для отвода избыточного жара и дыма при внутреннем возгорании зенитные фонари промышленных зданий оборудуются механизмами, открывающимися при срабатывании автоматической системы контроля. В большинстве случаев световые фонари обеспечивают выход на крышу при пожаре или проведении технических кровельных работ.

Зенитные фонари для промышленных зданий классифицируются по нескольким признакам.

Виды зенитных фонарей по материалу

По типу светопроницаемого полотна выделяют следующие виды:

Световые фонари из современного, лёгкого, прочного и удобного в работе прозрачного поликарбоната. В регионах с высокой солнечной активностью используется тонированный материал. Лёгкую прозрачную крышу из поликарбоната в алюминиевой раме характеризует высокая степень прозрачности, устойчивость к атмосферным явлениям, невоспламеняемость, защита специальным слоем от солнечной радиации и ультрафиолетового излучения. А для отвода конденсата с внутренней поверхности производители рекомендуют устанавливать специальный профиль с каналами для стекания избыточной влаги.
Стеклянные крыши изготавливаются из органического или ламинированного стекла. Такие конструкции полностью безопасны, так как при повреждении они не рассыпаются на осколки. Обладая высокой светопропускной способностью, органическое стекло не выгорает, устойчиво к ультрафиолету и высоким температурам.

Классификация по конструктивному типу

Она следующая:

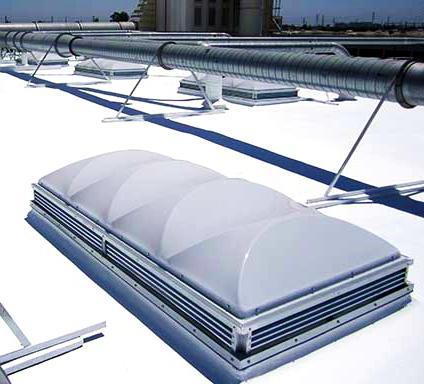

Ленточный зенитный фонарь имеет вид продолговатой конструкции со сводом арочной, плоской или треугольной формы. Его высокая эффективность обусловлена местом установки - по центру кровли вдоль конька или между строп. Размеры зависят от площади крыши и колеблются по ширине от 1 до 5 метров при 10-15 метрах в длину.

Точечные зенитные фонари квадратной или прямоугольной формы устанавливаются для освещения определённой зоны внутри помещения. Изготавливаются, как правило, из сотового или и имеют относительно небольшие размеры.

Расчёт зенитного фонаря

Зенитный фонарь любой конфигурации состоит из двух систем:

Несущей конструкции, то есть опорного металлического каркаса.
Ограждающей профильной системы, обычно из алюминия.

При расчёте зенитного фонаря специалисты рассматривают несколько факторов:

какие снеговые нагрузки, силу ветра и другие природные воздействия необходимо выдерживать;
статический расчёт;
максимально допустимый вес фонаря;

Правильно выбранные элементы конструкции и профессиональный монтаж световых фонарей обеспечат долгий срок эксплуатации прочной и надёжной системы.

Каркас стеклянной крыши

Рамы прозрачных крыш из стекла или поликарбоната могут изготавливаться из алюминиевых сплавов, стали или полимеров. Крупногабаритные конструкции монтируются только на прочных стальных рамах. Полимерное основание значительно снижает цену зенитного фонаря. Однако, несмотря на высокие антикоррозийные характеристики, такое основание возможно использовать только в регионах с тёплым климатом. При сильных морозах у полимеров снижается прочность.

Чаще всего несущее основание зенитных фонарей на промышленных зданиях изготавливается из алюминиевого профиля. Его высокая надёжность при малом весе не создаёт особой нагрузки на фундамент и несущие стены здания. В процессе взаимодействия алюминия с атмосферным кислородом на его поверхности образуется защитная антикоррозийная самовосстанавливающаяся плёнка. Поэтому даже неокрашенная рама из алюминия прослужит десятки лет. К тому же алюминиевые сплавы экологически безопасны. При нагреве такая конструкция не выделяет ни канцерогенов, ни тяжёлых металлов, ни других отравляющих веществ. Обладая низким коэффициентом линейного расширения, алюминий сводит к нулю вероятность образования внутренних напряжений, приводящих к обрушению прозрачного купола.

Установка точечных фонарей

Высокая эстетичность точечных конструкций обуславливает применение зенитных фонарей не только на крышах промышленных сооружений, но и для оборудования дополнительных источников дневного света на кровлях коммерческих и общественных зданий. Каркас точечных фонарей, изготовленный из металла или ПВХ, остекляется поликарбонатом или акриловым стеклом.

Монтировать эти конструкции можно как на плоских крышах, так и на покатых, имеющих уклон не более 25 о. В зависимости от размера фонаря устанавливается один или два силовых механизма, открывающих створки. Управление электроприводом или осуществляется либо в автоматическом режиме (дистанционно), либо вручную.

Монтаж ленточных фонарей

Аналогичные ленточные фонари монтируются только на плоских крышах. Алюминиевый каркас обычно остекляется многослойным ячеистым поликарбонатом. Высота арочных фонарей составляет от 1/5 до 1/9 части ширины основания. Высота двухскатных зенитных фонарей на крыше обуславливается исключительно внешним видом здания.

Особенности стеклянного купола

Светопрозрачные перекрытия сложных геометрических форм гармонично сочетаются как с современными, так и с классическими архитектурными ансамблями. Нестандартные куполообразные зенитные фонари промышленных зданий отличают стильный внешний вид и практичность.

Главным преимуществом стеклянной крыши в форме купола является максимально возможное количество дневного света на всём внутреннем пространстве. С развитием современных технологий и появлением новых материалов стало возможным возведение масштабных конструкций с высоким уровнем безопасности.

Сложная прозрачная куполообразная крыша обычно составляется из отдельных элементов. Высокую прочность и малый вес обеспечивают алюминиевый каркас и полимерное остекление. На этапе проектирования определяется коэффициент теплопроводности строения, светопропускной процент купола, устойчивость кровли к внешним воздействиям и другие характеристики.

Установленные на промышленном здании для экономии электроэнергии зенитные фонари прослужат на протяжении десятков лет, не требуя постоянного ухода и не нуждаясь в регулярном ремонте.

Чтобы обеспечить максимально эффективное и равномерное освещение всего пространства, рекомендуется учитывать слующее:

Рациональной будет установка нескольких зенитных фонарей разных размеров.
Площадь остекления точечного фонаря не должна быть меньше 2 м 2 .
В регионах с обильными снегопадами поднятие зенитного фонаря над кровлей на 35-40 см предотвратит заметание конструкции снегом.

Такое решение вопроса отразится на повышении цены зенитного фонаря, но экономия средств на полноценном освещении тёмных уголков достаточно быстро окупит эту разницу.

Чтобы предотвратить образование протечек и увеличение теплопотерь строения, при установке стеклянной крыши необходимо тщательно герметизировать и утеплить места сопряжения с элементами стропильной системы.

Прочее применение световых фонарей

Разнообразие форм и конструкций помогло зенитным фонарям найти широкое применение и в частном секторе. Владельцы загородных домов и коттеджей часто монтируют в своих домовладениях прозрачные куполообразные крыши, либо устанавливают точечные фонари в мансардах, на чердаках и для естественного освещения лестничных пролётов.

В городской черте крыши из стекла возводятся на последних этажах высоток для обустройства зимних садов и чтобы полюбоваться панорамой звёздного неба в ясную ночь. Возможность монтажа на кровлю из металлочерепицы, профилированного металла, с полимерным или битумным покрытием делает доступными плоские, арочные или двухскатные зенитные фонари для многих.

Сейчас зенитные фонари используются для организации естественного внутреннего освещения в зданиях, практически, любого назначения. Это могут быть зимние сады, офисы, спортивные объекты, крупные торговые павильоны, промышленные здания.

Если говорить о крупногабаритных промышленных зданиях, то такая разновидность фонарей имеет свои преимущества, особенно если сравнивать ее с другими возможными источниками освещения. Прежде всего, это естественный и солнечный свет, который без труда проникает через светопрозрачные конструкции. Благодаря такой схеме освещения появляется прекрасная возможность сократить расходы на электроэнергию. Сокращаются и расходы, связанные с потреблением тепловой энергии. Зенитные фонари можно легко смонтировать на любом участке кровли.

Специалисты говорят о том, что лучше установить несколько небольших фонарей, чтобы освещение получилось равномерным и эффективным. Эта рекомендация связана с тем, что, когда используются боковые осветительные конструкции, интенсивность освещения может падать по мере того, как свет проникает вглубь помещения.

О функциях фонарей

Надо сказать, кровля с зенитными фонарями выигрывает на фоне обычных вариантов крыши с эстетической точки зрения. Фонари из любого материала, в том числе и зенитные фонари из поликарбоната помогают решить проблемы, связанные с естественным освещением. Световая активность вертикальных окон в 2-2,5 раза меньше, чем у этих конструкций. Кроме того, они помогают наладить естественную вентиляцию без затрат электроэнергии. Теплый воздух выходит на улицу, поднимаясь наверх.

Кроме того, эти конструкции могут выполнять функцию вентиляции. Это значит, что они предотвращают попадание внутрь жесткого УФ-излучения, а так же нагрев здания в летний период от солнечной радиации. Если правильно смонтировать фонари, то они помогут избежать задымления помещения во время пожаров.

Какие материалы используются для изготовления конструкций?

В конструкциях зенитных фонарей могут применяться следующие светопропускающие материалы:

Полиэфирные композиции
Поликарбонатный или монолитный акриловый лист
Ячеистый поликарбонат
Силикатное стекло

В зависимости от требований к освещенности помещения монтаж зенитных фонарей предполагает разное обустройство купола . Он может быть тонированным матовым, или прозрачным состоять из нескольких слоев. Самые распространенные варианты – купола из акрила и поликарбоната. Это связано с оптимальным соотношением параметров в таких моделях.

Особенности каждого из материалов

Преимущества и недостатки стекла

Высокая прочность – главное достоинство стекла, со временем эта характеристика не меняется. Кроме того, можно выделить и другие свойства материала:

Высокая стойкость к абразивным воздействиям
Химическая инертность

Правда, у стекла имеются и свои недостатки как у конструктивного элемента. Если нужно создать сложную, криволинейную поверхность, приходится применять довольно сложные решения, поскольку стекло неэластично. Это надо учитывать и в тех случаях, когда проводится ремонт зенитных фонарей. Кроме того, стекло – довольно хрупкий материал, элементы стеклянной поверхности могут полностью разрушиться при незначительной конструктивной ошибке.

Масса стекла требует обустройства несущих опор. Теплоизоляционные свойства довольно низкие. Наконец, стоит такой вариант немало, так что изготовление зенитных фонарей из этого материала весьма ограничено.

Монтаж конструкций

Вообще эти сооружения могут использоваться на любых видах кровли. Например, их можно установить на профилированном стальном настиле, монолитном железобетоне, битумных покрытиях и мембранах. В зависимости от функциональной нагрузки производители стараются рассчитать правильное расположение фонаря еще на стадии проектирования.

Хаотичность здесь недопустима. Если установку зенитных фонарей выполнить неправильно, то зимой помещение будет переохлаждаться, а летом – слишком сильно нагреваться. К тому же у людей внутри здания будут возникать неприятные ощущения. Стоимость строительства сильно увеличится, если фонарей будет слишком много, эксплуатация тоже будет стоить дороже.

Теплоизоляционные материалы используют для утепления стенок опорных контуров. Боковые грани опорных контуров можно сделать наклонными, чтобы световой поток распределялся более рационально. Материалы с высоким коэффициентом светоотражения покрывают внутренние поверхности. Сам коэффициент должен находиться в пределах семи десятых. Остекление должно возвышаться над кровлей не менее чем на 300 миллиметров, это можно учесть при расчете высоты опорных контуров.

Площадь светопропускающих материалов должна составлять не менее 2 кв.м. Производство зенитных фонарей еще на начальных стадиях должно быть так организовано, чтобы в дальнейшем на поверхности не образовывалось конденсата. Иначе невозможно будет обеспечить необходимые температурно-влажностные условия.

Заблуждения и ошибки заказчиков

У многих заказчиков возникают опасения, когда они обсуждают проект по установке зенитных фонарей дымоудаления, например. Рассмотрим некоторые из них.

Заказчики часто думают, что в зимнее время года эта конструкция почти бесполезна по причине того, что ее заносит снегом. Но это верно лишь отчасти. Обычно эти фонари возвышаются над крышей на расстоянии 500-600 миллиметров. Потому ветер всегда сдувает с такой поверхности свежий снег. Если высота снежного покрова не превышает высоту фонаря, то он продолжает работать как обычно.
Клиенты часто выбирают обычные двускатные или П-образные конструкции. Но наиболее эффективной признается арочная форма. В этом случае фонарь просто занимает меньшую площадь, так что можно сэкономить и на цене. В современных условиях это очень актуально.
Наконец, предприниматели предпочитают использовать более простые материалы и формы. Конечно, это обходится дешевле, но площадь в данном случае не может быть большой. Потому в конечном итоге стоимость получается примерно одинаковой. Даже большие промышленные предприятия от этого практически ничего не выигрывают.

Зенитные фонари могут стать отличными помощниками при организации освещения на современных промышленных предприятиях, в общественных заведениях. Преимущества конструкций неоспоримы, любые вложения окупаются достаточно быстро. Обычно дается гарантия два года, но если система качественно подобрана и смонтирована, срок ее службы практически неограничен. Потому предпринимателям стоит обратить внимание на это решение.

Зенитные фонари – это световые проемы на кровле здания, ничего общего с искусственными источниками света не имеющие. В больших помещениях они представляют собой остекление купольной кровли, а в небольшом частном жилище – одиночное кровельное окно.

Остекление может быть различной конфигурации и типа, поэтому легко вписывается в архитектурный ансамбль здания и придает ему некую изюминку не только снаружи, но и изнутри.

Зенитные фонари на плоской кровле

Типы фонарей по конфигурации и назначению

По типу зенитные фонари подразделяют на точечные и ленточные. Отдельно стоит выделить купольные конструкции, которые тоже причисляют к точечным.

Световые пирамиды на крыше

Доступное точечное освещение

Небольшие световые проемы может позволить себе практически каждый владелец частного дома. Такое остекление подойдет для спальни, кухни, ванной комнаты, зимнего сада, мансарды. Формы могут быть самыми разными: квадрат, круг, прямоугольник, купол, пирамида.

Неудивительно, что нестандартный выбор в первую очередь делает тот, кто хочет сэкономить на электроэнергии для освещения помещения. Кроме того, естественный дневной свет не вредит зрению в отличие от искусственных источников, к тому же, визуально создаётся эффект открытого неба – в помещении будет отражаться состояние погоды – солнечной или пасмурной.

Точечное окно на плоской кровле

Производители оконных конструкций выпускают готовые кровельные окна – стеклопакеты с контуром уплотнения, защитой от влаги и мостиков холода. Проще всего монтировать стеклопакет на стадии строительства дома.

Классический купол или прозрачная крыша

Купольный зенитный фонарь

При изготовлении зенитных фонарей не существует стандартов, что открывает широкие возможности для дизайна и практической стороны вопроса. Купольная застекленная конструкция выглядит, как многогранная или округленная надстройка из стекла, полиэфира, акрила или поликарбоната, которая увенчивает крышу здания.

Размеры здесь зависят от потребности, к примеру, в частном доме конструкция будет меньше, в то время как для торгового центра или бассейна понадобится большая площадь (это может быть несколько точек).

Ленточные конструкции зенитных фонарей

Ленточные зенитные фонари, как на фото ниже, практически не используются для частного домостроения, так как рассчитаны на большие длинные помещения. Такие конструкции чаще всего можно встретить в производственных цехах, ангарах или складах, то есть там, где обычные окна попросту неэффективны из-за слишком большого внутреннего пространства.

Ленточная конструкция на крыше производственного цеха

Преимущество прозрачной стеклянной ленты на крыше здания перед обычными, пусть даже большими боковыми окнами, очевидно – солнечный свет проникает сверху вне зависимости от времени дня – его не закрывает противоположная часть постройки. Если солнечные лучи, точнее, ультрафиолетовое излучение нежелательно, то можно установить защиту от УФ в виде панелей со специальной плёнкой.

Эффект ощущается также и в проветривании – наверху устанавливают люки по принципу форточек, которые всегда можно открыть в нужное время вручную или автоматически. По законам физики тёплый воздух устремляется вверх и уносит с собой все запахи в атмосферу через открытые проходы. При необходимости там дополнительно устанавливают вытяжные вентиляторы.

Многолетние наблюдения, подтверждённые научными исследованиями, показали, что на предприятиях, где в цехах превалирует естественное освещение, повышается производительность труда, и сотрудники не так часто берут больничный лист.

Учитывая этот фактор плюс снижение затрат на электроэнергию для осветительных приборов, такое решение очень выгодно для работодателя.

Ленточный фонарь с треугольным сводом

Нестандартное решение

Использование для вентиляции и удаления дыма из помещений

Зенитные фонари используют для проветривания помещения и даже для удаления дыма.

Остекление крыши на промышленных предприятиях и в торговых центрах чаще всего предусматривает именно такие задачи. Но это не является стандартом или правилом и рассматривается, как вспомогательная функция, которую можно использовать в частном доме.

В большинстве случаев люки для проветривания открываются с помощью электропривода, а иногда там предусмотрен датчик для автоматической регулировки. Для высоких помещений это чрезвычайно удобно – не приходится специально залезать на крышу, чтобы поднять створку, а потом лезть ещё раз, чтобы её закрыть.

Люк для проветривания в производственном цехе

Система дымоудаления на предприятии

Горячий (тёплый) воздух, поднимаясь вверх вместе с дымом, выходит через открытую створку потолочного окна в атмосферу, после чего створка закрывается оператором или автоматически. Такая функция, предусмотренная на крыше здания, позволяет обходиться без приточно-вытяжной вентиляционной системы, либо использовать такие агрегаты меньшей мощности.

Очень удобны зенитные фонари для дымоудаления с принудительной вентиляцией с точки зрения пожарной безопасности – во время пожара или выделяется угарный газ, опасный для жизни. Здесь понадобятся термодатчики, реагирующие на температуру и задымленность – они подают сигнал на электропривод и створки на крыше автоматически открываются для проветривания.

Кровельное окно изнутри

Модель с форточками

Монтаж зенитных ленточных и купольных фонарей

Функциональность световых проемов во многом зависит от материала, из которого они изготовлены, полезной площади и способа их монтажа на крыше. Но как бы там ни было, здесь следует учитывать не только потребность в бесплатном дневном освещении и вентиляции, но и в качественном дизайне конструкций.

Монтажная схема

Материалы для остекления и их свойства

Для остекления необходимы прозрачные или тонированные материалы, которые способны удерживать тепло в помещении:

монолитные листы поликарбоната или акрила;
ячеистый поликарбонат;
полиэфирные плиты;
стекло, стеклопакеты, триплекс.

Ячеистый поликарбонат разной толщины

Акрил, а также монолитный и ячеистый поликарбонат значительно опережают стекло по прочностным характеристикам, превосходя их в 200-250 раз! Большинство модификаций таких панелей обладают огнестойкостью, что в некоторых случаях может быть решающим при выборе материалов.

Для установки зенитных фонарей на крыше обычно применяют листы с защитой от ультрафиолетового излучения.

Как поликарбонат, так и акрил очень легко формуется, следовательно, они очень удобны при монтаже. Есть у них и ещё одна особенность – из таких панелей можно делать выпуклые (гнутые) поверхности. Но сотовый поликарбонат с наклонными перегородками (треугольное сечение ячеек) используется только для ровных плоскостей.

Купольные конструкции из полиэфирных плит

А вот полиэфирные конструкции, помимо устойчивости к высоким температурам и механической (ударной) прочности, обладают защитными свойствами к ультрафиолетовому излучению без дополнительного покрытия. Но здесь есть серьёзные недостатки, это – неоднородность цвета, приводящая к низкой прозрачности, и высокая стоимость по сравнению с поликарбонатом и акрилом.

В некоторых случаях прозрачность противопоказана и тогда используют полиэфирные плиты.

Прозрачный триплекс всегда востребован

У стекла можно выделить три основных качества, которые не меняются в течение времени, это:

Самая высокая прозрачность.
Сопротивление абразивному воздействию пыли и песка.
Устойчивость к химической обработке.

Главным недостатком стекла является его хрупкость, но при остеклении стеклопакетами или триплексом этот недостаток в какой-то степени компенсируется. Ещё один минус, это масса, которая требует более прочного основания (рамки) по сравнению с полимерами.

Требования к монтажу зенитных ленточных и купольных фонарей

Для монтажа зенитных фонарей могут быть задействованы практически любые виды кровли:

профилированный или вальцованный стальной настил;
керамическая, битумная и металлическая черепица;
железобетонные плиты или мембраны.

Главное требование – устойчивость и жёсткость конструкции, каковыми в принципе и являются ЖБ-перекрытия и стропильные системы.

Такое остекление делается с разными целями, следовательно, этот фактор следует учитывать ещё при проектировании. Сюда входит площадь отдельных секций и всей конструкции, степень прозрачности материала и его защита от ультрафиолета, необходимость механического или электрического привода.

Монтажная бригада устанавливает фонари на крыше

Хаотичность при монтаже недопустима, так как расположение зенитных фонарей очень хорошо видно снизу, из помещения, значит, конструкция должна иметь правильное расположение и чёткие контуры. Если в здании предусмотрен обогрев, то лучше всего использовать ячеистый поликарбонат или стеклопакеты – такое остекление максимально сохраняет тепло.

Также утепление необходимо для опорных металлических контуров, что обычно достигается при помощи различных теплоизоляционных уплотнителей. При проектировании и установке избегают строго горизонтального расположения секций, делая их наклонными или выпуклыми – такая конфигурация способствует более рациональному распределению светового потока и не задерживает снежный покров.

При проектировании следует учесть возможность образования конденсата, которого быть не должно, следовательно, утепление здесь очень важно.

В расчёт также принимается и высота конструкции – она должна возвышаться над кровлей как минимум на 30 см.

Ошибки и заблуждения некоторых заказчиков

Фонари со стопроцентной прозрачностью

Зенитные фонари в России и странах бывшего СССР встречаются не очень часто, поэтому неудивительно, что заказчики проявляют осторожность и даже некоторое недоверие. И вот наиболее распространённые примеры:

в зимнее время такая конструкция на крыше бесполезна, так как её почти полностью заносит снегом. На самом деле за счёт наклона или закругления поверхности, которая возвышается на 30-60 см, снежный покров сдувается ветром. Самое главное, чтобы высота снежного покрова не превышала высоту фонаря;
двускатные или П-образные конструкции надёжнее. Но наиболее эффективной является закругленная, арочная форма, так как, во-первых, она занимает меньшую площадь и, во-вторых, лучше противостоит ветру и с неё быстрее сходят осадки;
можно использовать дешёвые материалы. В конечном итоге низкая стоимость сказывается на качестве, что со временем может привести к необходимости ремонта. После этого общая стоимость получится больше по сравнению с качественным материалом, который можно было выбрать сразу.

Световые зенитные фонари – вид изнутри

В заключение можно сказать, что зенитные ленточные и купольные фонари для проветривания и/или дневного освещения – это сложные конструкции с технической точки зрения.

Тем не менее, в некоторых ситуациях, это самый лучший и экономный вариант при строительстве здания. Затраты окупаются очень быстро, и это могут подтвердить те, кто уже решился на модернизацию.

Видео: Монтаж зенитного фонаря

Скрыть

Световой зенитный фонарь – это светопрозрачная конструкция на крыше здания, предназначенная для естественного освещения помещения. Может также использоваться для проветривания здания, отвода дыма в случае пожара. Иными словами, зенитные фонари – это окна в крыше здания.

Другое название зенитных фонарей – «световые купола».

Конструкция зенитного фонаря

Зенитный фонарь в виде части сферы

разрабатывается в соответствии с общим проектом здания. Это могут быть как «окна» или «люки» в буквальном смысле слова – плоские, одно- или двускатные, лишь немного приподнятые над уровнем крыши на парапетах высотой 30-50 см и перекрытые стеклом. так и сложные сооружения в виде куполов или пирамид со стенками из стекла.

В РФ нет отдельного ГОСТа на зенитные фонари, и проектирование зенитных фонарей следует вести, опираясь на ряд общестроительных ГОСтов и стандартов светопрозрачных материалов и металлоконструкций. Лишь в 2011 г. в оборот был введен ГОСТ 54850-2011 «Окна мансардные и зенитные фонари. Метод определения сопротивления теплопередаче» , требования которого необходимо учитывать при расчете зенитных фонарей.

Вид на зенитный фонарь изнутри

Точно также нет отдельного СНиПа на зенитные фонари, но проектировщикам следует ориентироваться на СНиП 23-05-95 «Естественное и искусственное освещение» и полный комплекс общестроительных норм и правил, применимых при строительно-монтажных работах.

В любом случае конструкция зенитного фонаря должна выдерживать ветровые нагрузки, характерные для данной климатической зоны, вес снега в зимнее время, иметь водоотводные контуры, не накапливать конденсат и т.д.

Двускатный зенитный фонарь на крыше здания

Остекление зенитных фонарей должно обладать антивандальными свойствами. При разрушении – не давать крупных ранящих осколков.

Размеры зенитного фонаря могут достигать больших величин (скажем, если фонарь предназначен для освещения цеха, офисного комплекса). Вес зенитных фонарей может быть весьма значительным. Известны фонари, масса одной створки которых приближается к 1,5 тонны.

В связи с вышесказанным, для остекления зенитных фонарей желательно использовать прочный материал с небольшим удельным весом. Все большее применение находит листовой акрил и сотовый или монолитный поликарбонат.

Устройство зенитных фонарей

Зенитный фонарь с одним скатом

включает четыре основных элемента.

Стакан зенитного фонаря – это тот парапет (бруствер, комингс и т.д.), который возвышается над крышей и служит основанием для зенитного фонаря.

Опора – это та силовая конструкция, которая монтируется на стакане зенитного фонаря и на которую опирается каркас зенитного фонаря.

Каркас зенитного фонаря – аналог рамы с переплётом у обычного окна. Профильная конструкция, в которой фиксируется остекление и которая задает конфигурацию зенитного фонаря.

Остекление – собственно светопрозрачные элементы фонаря.

Большое значение имеют отдельные узлы зенитных фонарей. Например, узел примыкания опоры к стакану зенитного фонаря, который должен обеспечивать влагонепроницаемость конструкции.

В зависимости от назначения фонаря он может оснащаться узлом открывания створок (аналогом фрамужного открывателя), люками дымоотвода, системой микропроветривания и т.п.

Как заказать зенитные фонари в Москве

Зенитный фонарь арочного типа

По оценке экспертов в Москве и московском регионе есть не менее 80 организаций, у которых вы можете заказать и купить зенитные фонари. Приведем лишь неполный список:

группа компаний ;
ООО ;
завод светопрозрачных конструкций ;
компания ;
компания ;
компания ;
студия ;
компания

Открывающийся зенитный фонарь

Цены на зенитные фонари сильно разнятся в зависимости от сложности конструкции. Понятно, что относительно простые фонари на низком «стакане» с плоским или арочным остеклением стоят дешевле; разного рода конусные, трапецеидальные, сферические конструкции – дороже. Для примера сообщим, что по прайсу компании «Светар»:

двускатный фонарь размером 3х6 м стоит 55600 руб.,

размером 3х12 м – 98500 руб.

Освещение цеха при помощи зенитного фонаря

Такие же по размерам конструкции с остеклением арочного типа стоят соответственно 59600 и 105000 руб.

Более сложные конструкции (пирамидальные и т.п.) стоят минимально от 9500 руб. за кв. м

При заказе не надо забывать, что чертежи зенитных фонарей должны быть выполнены организацией, обладающей лицензией на ведение проектно-сметных работ в области строительства.
