Как правильно сделать стропила в мансардной крыши. Мансардная крыша своими руками – чертежи

23.07.2020

В современном частном строительстве стропильная система мансардной крыши дает возможность увеличения жилого пространства и создания дополнительного полу-этажа. Такая конструкция отличается многообразием вариантов конструкций, их надежностью и многофункциональностью. Она удобна для монтажа мансардных и слуховых окон и выхода на небольшой балкон на крыше. Подобное конструктивное завершение постройки дает возможность организации дополнительной жилой площади вместо обычного чердака. Мансардный уровень формируется благодаря специфической стропильной системе и большим углом наклона.

Какой тип мансардного помещения выбрать?

Впервые обживать чердаки стали в Европе после Второй Мировой войны, когда полноценного жилья на всех не хватало. Однако в наше время мансарда, как элитное жилье под крышей, стало очень модным. Строительством мансардных крыш занялись и в дачном секторе, и в загородных коттеджах, и в уже неновых домах, чтобы добавить полезной площади.

Сегодня монтаж стропильной системы мансардной крыши стал намного проще и доступнее, благодаря предложению новейших разработок и доступности стройматериалов. Качественные утеплители и новые способы герметизации мансардной крыши превратили обычный чердак в уютное помещение. Эта дало возможность жилое помещение под кровлей холода защитить от холода и негативных погодных факторов. Да и стропильная система мансардной крыши позволяет варьировать конфигурацию, величину и форму подкровельного пространства. Варианты постройки мансарды:

холодная летняя - дачная;
утепленная - для полноценного круглогодичного проживания.

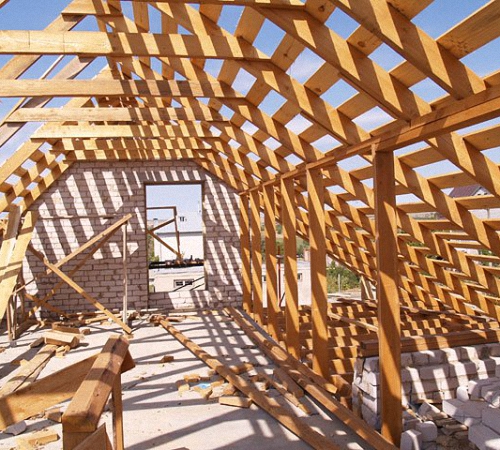

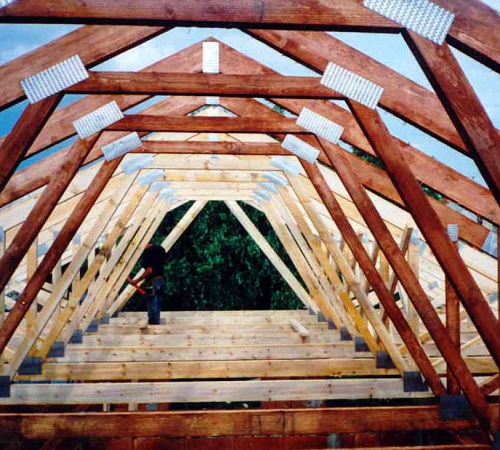

Стропильная система мансардной крыши - фото:

Боковые стены мансарды внутри имеют разную форму стен:

симметричные и несимметричные;
одноуровневые и двухуровневые;
вертикальные (с дополнительным кладовыми по бокам);
частично вертикальные (скос под конек начинается примерно с середины стены);
наклонные;
скошенные треугольные (по форме скатов мансардной крыши);
ломаные (мансарды сложной формы).

От угла скоса зависит общий объем чердачного пространства, которое обеспечивает четырехгранная (вальмовая) или двухскатная кровля. При грамотной облицовке внутреннего помещения и продуманного дизайна комната может быть эстетичной и полноценной для жилья, даже с сильно наклонными стенами.

Когда подкровельное пространство должно быть оформлено под жилье, важно:

подвести все коммуникации;
определить планировку и функциональность 1 или более отсеков;
обеспечить вентиляцию, тепло- и гидроизоляцию;
позаботиться о дополнительном утеплении на зимнее время;
подвести все удобства, если это изолированное помещение для одного человека.

Совет архитектора: Жилое помещение внутри мансарды планируется удобным для перемещения и комфортным для жизнеобеспечения. Поэтому размеры комнаты должны быть не менее 3 м в ширину, а над головой должно быть достаточно места, чтобы свободно перемещаться поднятыми руками.

Очень важен предварительный расчет стропильной системы мансардной крыши. Все моменты должны быть продуманы заранее, входя в предварительный проект мансарды. Иногда требуется заменить крышу, и решение достроить мансарду приходит в процессе выбора конфигурации крыши.

Внимание: Постройка конструкции мансардных крыш стропильной системы должна проводиться с учетом того, что она создаст дополнительную нагрузку на фундамент и стены, что вредно для не нового дома. И хотя это не разрушит основное строение, но может дать дополнительную усадку.

От идеи обустройства дополнительного жилого этажа не поздно отказаться, если строение ветхое, а грунт не подходит для многоэтажной застройки. Грамотно произвести расчет суммарной нагрузки могут только специалисты строительной организации или архитектор, он же подскажет и оптимальную конфигурацию (геометрию) мансардного помещения, чтобы не испортить внешний облик дома. Угол наклона у нового строения определяется еще на этапе проектирования. Он зависит от таких факторов:

климатических условий данного региона;
кровельных материалов;
функциональности внутренних помещений.

Стропильная система мансардной крыши - чертежи

Мансардное помещение невозможно планировать без специальных окон. Их местоположение важно продумать еще на этапе проектирования, то есть до монтажа стропильной системы. От грамотной закладки оконных проемов, влияющих на шаг между опорами, в конечном итоге, будет зависеть не только облик дома, но и надежность всей конструкции. Необходимо продумать и способ крепления рамы мансардных окон, а их высота продиктована удобством обслуживания внутри помещения мансарды.

С чего начать возведение стропильной системы мансарды:

Стропильный каркас - это основа или скелет мансарды. И если вас интересует, как сделать стропильную систему мансардной крыши, стоит начать с изучения уже существующего опыта, чтобы ничего не изобретать и не допускать никаких досадных промахов. Если стропильная «шапка» установлена и смонтирована верно, то обшить ее снаружи и изнутри уже не составит труда.

Стропильная система мансардной крыши своими руками собирается по порядку:

мауэрлат;
основание из балок;
стойки каркаса;
прогоны;
висячие стропила верхних скатов.

Совет: При возведении мансарды вся древесина должна сухой и выдержанной, обработанной специальным антисептиком или противогрибковым аэрозолем. Бревна и сухой брус должен быть с влажностью порядка 18-20%, не более.

Рассмотрим следующий этап работ - схема стропильной системы мансардной крыши. Основа конструкции:

основные стойки,
балка перекрытия,
боковое стропило,
коньковое стропило,
верхняя обвязка,
скобы для крепления.

Как сделать мансардную крышу для небольшой дачи?

Все работы по возведению стропильной системы двускатной мансардной крыши можно сделать с небольшой бригадой подручных рабочих.

При желании соорудить холодную летнюю мансарду над небольшой дачей не сложно, важно продумать, как можно будет добираться в верхнее помещение:

по наружным пристроенным ступенькам;
изнутри, по типу чердачной лестницы.

На подготовленный периметр дачного дома подойдут легкие доски, брус и бревна небольшого диаметра. Однако целостность и надежность облегченной конструкции мансардного помещения будет зависеть от надежности узлов соединения стропильной системы с балками перекрытия. Можно использовать обвязку, саморезы, гвоздили, болты и пр.

Стойки укладываются по порядку с опорой на балки основания и перекрытия, далее к ним крепятся стропильные ноги первого уровня скатов. Основные узлы мансардной стропильной системы скрепляют либо строительными скобами, либо обвязкой из закаленной проволоки. Иногда требуется дополнительно соединение с усилением скобами или проволокой.

Верхняя балка мансардного перекрытия крепится к этим опорам - это коньковая стойка, которая «собирает» стропила под верхней скат. Далее закрепляются стропильные ноги для верхнего уровня скатов, после чего связываются стропильных ног с основными балками перекрытия.

Когда основа готова, обвязками и обрешеткой, для дополнительной надежности, скрепляются все опоры, чтобы стропильная система была прочной и удобной под укладку утеплителя, гидроизоляции и кровельного материала. Простейшую конструкцию дачной мансарды застилают гидроизоляцией и перекрывают шифером. И не забудьте о системе отвода осадков.

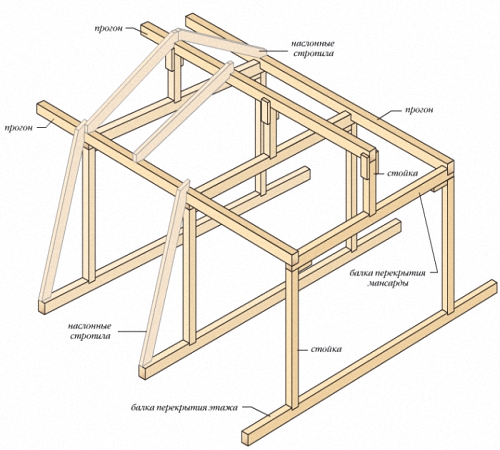

Мансарда из наслонных стропил делается примерно таким же способом, но верхи усиливают более толстым брусом - для достаточной прочности конструкции. Такая система функционально заменит опорную балку верхних скатов. Они станут опорным каркасом крыши мансардного типа и основанием для облицовки стен и потолка внутри помещения - фото:

Нижний уровень имеет варианты крепления опоры по верхним точкам стропил - на боковой прогон стоек, на фронтоны, или только на стойки, то есть без монтажа боковых прогонов. А нижние точки стропил обоих нижних скатов должны опираться на балки перекрытий, и желательно без врезки.

Под кровлю из тяжелых штучных материалов потребуется сократить интервал между стропилами, а также добавляют обрешетку их поперечных балки. Эта схемы нередко применяются для возведения мансардных крыш сложной конфигурации.

Стропильную мансарду важно строить, зная некоторые конструктивные особенности. Поэтому специалисты рекомендуют усвоить несколько уроков - как правильно сделать стропильную систему мансардной крыши. Начинаем с мауэрлата.

1. Мауэрлат - то снование по периметру дома, на которое крепится вся стропильная система. Поэтому от надежности крепления нижних балок к этому периметру будут зависеть, в прямом смысле, «не сорвет ли крышу» из-за неблагоприятных погодно-климатических явлений. Качественный мауэрлат не даст кровле мансарды оторваться при смерче или опрокинуться во время мощных ураганных ветров. Надежное крепление стропильной конструкции к периметру строения равномерно распределяет нагрузку кровли на стены и фундамент дома.

2. Доски и брус лучше выбирать крепкие, не сучковатые, толщиной от 40мм. Под мауэрлат лучше использовать сухую обработанную древесину, оптимально - брус сечением 150х100мм. После подготовки периметра стен под укладку стропил брус или доску обязательно укладывают горизонтально, выверяя уровнем по всему периметру стен.

3. На венцы стен или столбцы строения каркасного типа или кирпичную кладку обязательно укладывается слой гидроизоляцию рекомендуемого по типу стройматериалов. Это необходимо, чтобы влажность стен и основания стропильной системы не переходила на них. Для гидроизоляции подойдет битум, толь или рубероид, другие современные гидроизоляционные материалы.

4. Балку у основания крепим к стенам болтами или скобами, дополнительно крепление можно усилить обвязкой из проволоки. Шпильки для мауэрлата монтируются в стену еще во время кладки. Противогрибковым средством обрабатывают балку мауэрлата, чтобы она не была подвержена разрушению.

5. Когда все готово для монтажа стропильных ног, важно сделать разметку основания, куда они будут крепиться. Готовые стропильные ноги можно заказать в мастерской и потом самостоятельно собрать, чем тратить много времени на их изготовление. Для удобства из можно разложить с тех сторон дому, где они будут укладываться по периметру мансарды.

6. Проверьте стойки на расшатывание и их сдвиг по вертикали. Если это есть, то не думайте, что проблема уйдет с монтажом кровельных материалов. Дополнительная тяжесть конструкции только усилит ее шаткость. Поэтому все огрехи следует исключить еще на этом этапе - сделайте усиление крепления раскосами и стяжками.

7. Специалисты рекомендуют соблюдать равный интервал (шаг) между стропилами - порядка 80-120 см. Проще всего между крайними стропилами натянуть шпагат, чтобы использовать его в качестве разметки и уровня остальных стропильных балок. Стойки делают не только в одной горизонтальной плоскости, но и выставлены точно по вертикали - проверяйте отвес.

8. Вертикальные стойки - это хорошая основа для будущих стен жилого помещения мансарды, поэтому они должны быть идеально ровными. Внутри будет обшивка из деревянных или фанерных щитов, гипсокартона, ДВП или ДСП. Не забудьте между ними уложить соответствующий утеплитель, который предназначен для кровли и мансарды.

9. Чтоб стойки закрепить на стоки верхний бруса, используют металлические скобы или гвозди. С завершением этого этапа работ завершается монтаж подстропильной рамы. На последние этапе попарно соединяются стропила, прикрепляемые к коньковой балке.

10. Не забывайте оставлять просветы для мансардных окон или дверного проема для лестницы. Монтаж мансардных окон производится после того, как обустроены стены внутренней облицовки.

11. Можно обойтись и без коньковой балки, но она необходима при большой длине мансардной крыши - более 7м. Но она увеличивает общую массу стропильной системы. Верхи стропил достаточно скрепить стяжками. Завершающий этап - обрешетка под тепло- и гидроизоляцию и кровельные материалы. Когда крыша практически готова, переходят к монтажу мансардных окон и внутренней отделке помещения.

12. Количество расходных материалов и деревянного бруса лучше рассчитать заранее, используя таблиц и чертежи, но лучше учесть минимальный и максимальный расход - при разном шаге между стойками. В идеале конструкция ожидается легкая и надежная, с небольшими затратами. Важные моменты обустройства стропильной системы мансардной крыши предлагаем изучить на видео в конце статьи.

Конструктивно сложная мансарда под эстетичными кровельными материалами смотрится намного интереснее, чем обычная вальмовая крыша, но сделать ее могут только специалисты. Когда принято решение сменить старую крышу на более современную кровлю, воспользуйтесь возможностью соорудить мансарду. Хотя более сложное устройство стропильной системы мансардной крыши немного обременительно по объемам работ, зато дополнительное жилое пространство и уникальный облик дома будут радовать ваших детей и внуков многие годы.

Дом с мансардой — это не только дополнительная жилая площадь, но и респектабельный вид всего здания. Даже если помещение под крышей сделано неотапливаемым и используется только в летнее время, оно все равно создает мощную «воздушную подушку», которая способствует задерживанию тепла внутри капитальной всей постройки.

А про, то — читайте на нашем портале.

Проект мансарды

Составляя схему постройки мансарды, лучше всего это сделать в разных проекциях, чтобы видеть и понять размещение всех элементов стропильной системы. Очень важно правильно рассчитать высоту конька крыши, так как от нее напрямую будет зависеть размер площади под ней.

Составляя схему-проект постройки мансардной крыши нужно просчитать высоту конька, потолка и общую площадь помещения.

Минимальная высота от пола до конька должна составлять 2,5— 2,7 м , если же это расстояние меньше, то помещение не является мансардой, его можно назвать только чердаком. Этот параметр установлен нормами СНИП .

Чтобы все элементы были вычерчены точно и имели нужное расположение в общей системе нужно отталкиваться от фигуры с прямыми углами, то есть прямоугольника или квадрата – сечения создаваемого мансардного помещения. Опираясь на стороны (высоту и ширину будущей комнаты), будет практически невозможно ошибиться с величинами углов, под которыми располагаются скаты крыши, с расположением конька, стропил и всех подпорных элементов. Определяя эти параметры, их сразу же нужно заносить в чертеж .

Для начала необходимо найти середину ширины фронтальной стены. Отталкиваясь от этой точки, определяются параметры высоты конька, будущего потолка мансарды, расположение стоек-стен и размер карнизного свеса.

В связи с тем, что каждая из конструкций имеет определенное количество соединительных узлов, которые имеют различные конфигурации, неплохо будет каждую из этих связок прорисовать отдельно, чтобы разобраться в их особенностях сопряжения между собой всех элементов, соединяющейся в этой точке.

Любая стропильная система состоит из основных элементов и дополнительных, которые могут быть не в каждой конструкции. К основным составляющим мансардной крыши относятся.

Балки перекрытия, которые являются основой для остальных элементов стропильной системы. Они укладываются на капитальные стены строения.
Стропильная нога, прямая в двускатной системе крыши или состоящая из двух отделов — в ломаной схеме. В этом случае, верхнее стропило называется коньковым, так как образует самую высшую точку крыши — , а стропила, образующие стены мансарды, называют боковыми.
Коньковая доска или брус — обязательный элемент дл я двухскатной крыши, но не всегда применяется при устройстве ломаной модели кровли.
Мауэрлат – мощный брус, закрепляющийся к капитальным боковым стенам строения. На этот элемент устанавливаются стропильные ноги.
Стойки — это опорные элементы, необходимые для укрепления двухскатной и ломаной конструкции. В последнем случае, к ней присоединяют коньковое и боковое стропило, а в первом — стойка является надежной подпоркой для длинного стропила. Кроме этого, стойки служат каркасом для утепления и обшивки стен мансарды.
Диагональные связывающие элементы или скосы дополнительно скрепляют стойки или продольные балки и стропила, делая конструкцию более прочной.
Балки чердачного перекрытия применяются во всех вариантах мансарды — ими связывают стойки, и они же являются каркасом для устройства потолка.
Межстропильные прогоны устанавливаются в ломаном виде крыши для жесткости конструкции.

Чтобы быть уверенным, что подготовленный проект разработан верно , нужно показать его специалисту. Только он сможет определить, правильно ли подобраны параметры мансарды к ширине и длине стен строения.

Видео: профессиональный расчет мансардной крыши с помощью специального ПО

Параметры материалов для возведения мансардной крыши

Если графический проект готов, то, отталкиваясь от проставленных на нем размеров, можно просчитать количество материалов, необходимых для возведения мансардной крыши. Выбирать материалы нужно по их характеристикам, которые должны отвечать требованиям противопожарной и экологической безопасности. Для древесины необходимо предусмотреть специальную обработку антипиренами , которые снизят горючесть материала. Итак, для строительства понадобится:

Доски для стропильных ног. Их сечение — подбирается по результатам специальных расчетов – об этом будет рассказано подробнее чуть ниже.
Брус, имеющий сечение в 100×150 или 150×200 мм — для балок перекрытия, в зависимости от выбранной стропильной системы и ширины между несущими стенами, а также для прогонов, диагональных ног или ендов – если они предусмотрены конструкцией.
Брус сечением от 100×150 мм или 150×150 мм для укладки мауэрлата .
Для стоек обычно применяют брус 100 × 100 или 150×150 мм.
Необрезная доска для настила чернового пола и некоторых крепежных элементов.
Проволока стальная отожженная диаметром 3— 4 мм — для скрепления между собой некоторых деталей.
Гвозди, болты, скобы разных размеров, уголки различных конфигураций и другие крепежные элементы.
Металлический лист т олщиной не менее 1 мм — для вырезания накладок.
Пиломатериалы для обрешетки и контробрешетки для кровельного материала – в зависимости от выбранного типа кровли.
– для термоизоляции кровли.
Гидроизоляционные и пароизоляционные мембраны.
Кровельный материал и крепежные элементы для него.

Какого сечения требуются стропила

Стропила – элементы кровли, которые будут воспринимать основные внешние нагрузки, поэтому к их сечению требования совершенно особенные.

Размер требуемого пиломатериала будет зависеть от многих параметров – от шага между стропильными ногами, от длины этих ног между точками опоры, от выпадающей на них снеговой и ветровой нагрузки.

Геометрические параметры конструкции стропильной системы несложно определить на чертеже. А вот с остальными параметрами – придется обратиться к справочным материала и провести некоторые подсчеты .

Снеговая нагрузка неодинакова для различных регионов нашей страны. На рисунке ниже приведена карта, на которой вся территория России разбита на зоны по интенсивности снеговой нагрузки.

Всего таких зон – восемь (последняя, восьмая, относится, скорее, к экстремальным, и ее можно не рассматривать для строительства мансардной крыши).

Теперь можно точно определить снеговую нагрузку, которая будет зависеть от угла ската крыши. Для этого существует следующая формула:

S = Sg × μ

Sg – табличное значение — смотри карту и прилагаемую к ней таблицу

μ — поправочный коэффициент, зависящий от крутизны ската крыши.

Если угол ската – мене 25°, то μ=1,0
При крутизне от 25 до 60° — μ=0,7
Если крыша круче 60°, то считается, что снег на ней не задерживается, и снеговая нагрузка вообще в расчёт не берется .

Характерно, что если мансардная крыша имеет ломаную конструкцию, то для разных ее участков нагрузка может иметь различные значения.

Угол уклона крыши всегда можно определить или транспортиром – по чертежу, или же простым соотношением высоты и основания треугольника (как правило – половина ширины пролета ):

Ветровая нагрузка также в основном зависит от региона постройки здания и от особенностей его окружения и высоты крыши.

И вновь для расчета вначале определяются исходные данные по карте и прилагаемой к ней таблице:

Расчет для конкретного здания будет проводиться по формуле:

Wp = W × k × c

W – табличное значение, в зависимости от региона

k – коэффициент, учитывающий высоту здание и его месторасположение (смотри таблицу )

В таблице буквами указаны следующие зоны:

зона А – открытая местность, степи, лесостепи, пустыни, тундра или лесотундра, открытые ветрам побережья морей, крупных озер и водохранилищ.
зона Б – территории городов, лесистая местность, местность с частыми препятствиями для ветра, рельефными или искусственными, высотой не менее 10 метров.
зона В – плотная городская застройка со средней высотой зданий выше 25 метров.

с – коэффициент, зависящий от преимущественного направления ветра (розы ветров региона) и от угла наклона скатов кровли.

С этим коэффициентом дело обстоит несколько сложнее, так как ветер может оказывать двоякое воздействие на скаты крыши. Так, он оказывает прямое, опрокидывающее воздействие непосредственно на кровельные скаты. Но при малых углах особое значение принимает аэродинамическое воздействие ветра – он пытается поднять плоскость ската за счет возникающих подъемных сил.

На рисунках схемах и прилагаемых к ним таблицах обозначены участки крыши, подверженные максимальным ветровым нагрузкам, и указаны соответствующие коэффициенты для расчета .

Характерно, что при углах ската до 30 градусов (а это – вполне возможно на участке коньковых стропил), коэффициенты указаны и со знаком плюс, и отрицательные, то есть направленные вверх. Они несколько гасят фронтальную ветровую нагрузку (это учитывается при расчетах ), а чтобы нивелировать воздействие подъемных сил, необходимо будет очень тщательно закрепить стропильную систему и кровельный материал на этом участке, используя дополнительные связи, например, с помощью отожжённой стальной проволоки.

После того как ветровая и снеговая нагрузки рассчитаны, их можно будет просуммировать, и, с учетом конструктивных особенностей создаваемой системы, определить сечение досок для стропил.

Обратите внимание, что данные приведены для наиболее часто применяемого хвойного материала (сосна, ель, кедр или лиственница). В таблице показаны максимальная длина стропил между точками опоры, сечение доски в зависимости от сортности материала, и от шага между стропилами.

Значение суммарной нагрузки указано в кПа (Килопаскалях ). Привести эту величину в более привычные килограммы на квадратный метр — несложно. Со вполне допустимым округлением можно принять : 1 кПа ≈ 100 кг/м² .

Значения размеров доски по ее сечению округляются до стандартных размеров пиломатериалов в большую сторону.

	сечение стропил (мм)	Расстояние между соседними стропилами (мм)
		300	600	900	300	600	900
		1.0 кПа			1.5 кПа
высший	40×89	3.22	2.92	2.55	2.81	2.55	2.23
	40×140	5.06	4.60	4.02	4.42	4.02	3.54
	50×184	6.65	6.05	5.28	5.81	5.28	4.61
	50×235	8.50	7.72	6.74	7.42	6.74	5.89
	50×286	10.34	9.40	8.21	9.03	8.21	7.17
1 или 2	40×89	3.11	2.83	2.47	2.72	2.47	2.16
	40×140	4.90	4.45	3.89	4.28	3.89	3.40
	50×184	6.44	5.85	5.11	5.62	5.11	4.41
	50×235	8.22	7.47	6.50	7.18	6.52	5.39
	50×286	10.00	9.06	7.40	8.74	7.66	6.25
3	40×89	3.06	2.78	2.31	2.67	2.39	1.95
	40×140	4.67	4.04	3.30	3.95	3.42	2.79
	50×184	5.68	4.92	4.02	4.80	4.16	3.40
	50×235	6.95	6.02	4.91	5.87	5.08	4.15
	50×286	8.06	6.98	6.70	6.81	5.90	4.82
суммарная величина снеговой и ветровой нагрузки		2.0 кПа			2.5 кПа
высший	40×89	4.02	3.65	3.19	3.73	3.39	2.96
	40×140	5.28	4.80	4.19	4.90	4.45	3.89
	50×184	6.74	6.13	5.35	6.26	5.69	4.97
	50×235	8.21	7.46	6.52	7.62	6.92	5.90
	50×286	2.47	2.24	1.96	2.29	2.08	1.82
1 или 2	40×89	3.89	3.53	3.08	3.61	3.28	2.86
	40×140	5.11	4.64	3.89	4.74	4.31	3.52
	50×184	6.52	5.82	4.75	6.06	5.27	4.30
	50×235	7.80	6.76	5.52	7.06	6.11	4.99
	50×286	2.43	2.11	1.72	2.21	1.91	1.56
3	40×89	3.48	3.01	2.46	3.15	2.73	2.23
	40×140	4.23	3.67	2.99	3.83	3.32	2.71
	50×184	5.18	4.48	3.66	4.68	4.06	3.31
	50×235	6.01	5.20	4.25	5.43	4.71	3.84
	50×286	6.52	5.82	4.75	6.06	5.27	4.30

Инструменты

Естественно, во время работы не обойтись без инструментов, в список которых входит:

Электродрель, шуруповерт .
Строительный уровень и отвес, рулетка, угольник.
Топор, стамеска, долото, молоток
Циркулярная пила, электролобзик, ножовка.
Плотницкий нож.

Монтаж будет ускорен, если инструменты для работы будут качественными, а работа будет проводиться с грамотными наставниками, с помощниками, аккуратно и поэтапно.

Этапы монтажа

Необходимо строго соблюдать последовательность выполнения работ — только при таком условии конструкция получится надежной и прочной.

Крепление мауэрлата

Монтаж любой стропильной системы начинается с закрепления на торце боковых стен строения мощного опорного бруса — мауэрлата , на который будет удобно устанавливать стропильные ноги. Мауэрлат изготавливается из качественного бруска сечением не менее 100 × 150 мм. Укладывается он обязательно на на стеленную по верхнему торцу стены (независимо от материала) гидроизоляцию из рубероида.

За счет мауэрлата нагрузка будет равномерно распределяться по стенам и передаваться на фундамент ст роения.

Закрепляют мауэрлат к стене с помощью металлических шпилек, которые заранее вмуровывают в бетонный пояс или венец, идущий по верхнему краю стены, или же анкерными болтами диаметром в 12 мм. Они должны входить в глубь стены не менее, чем на 150 — 170 мм. Если мауэрлат устанавливают на деревянную стену, то брусья крепятся к ней с помощью деревянных нагелей.

Монтаж стропильной конструкции

Монтаж стропильной системы начинается с установки балок перекрытия. Они могут крепиться на мауэрлат сверху, если балки планируется вынести за периметр ст роения и за счет этого увеличить площадь мансарды. В этой конструкции стропильные ноги закрепляются на балки перекрытия.

Балки перекрытия, закрепленные поверх мауэрлата (рис. А)

В другом случае они могут укладываться на гидроизолированные стены и крепиться с помощью уголков или скоб к внутреннему краю мауэрлата. Такой вариант пр именяется тогда, когда стропильные ноги планируется закреплять непосредственно на мауэрлат.

Другой вариант — к мауэрлату крепятся лишь стропильные ноги

Далее, необходимо найти середину балки перекрытия, так как эта отметка станет ориентиром для определения месторасположения опорных стоек и конька.
Стойки должны быть расположены на одинаковом расстоянии от от меченной середины балки перекрытия. Они в дальнейшем станут определять расположение стен мансардного помещения, то есть его ширину.
Бруски для стоек должны иметь сечение, равное размеру балок перекрытия. Крепятся стройки к балкам с помощью специальных уголков и деревянных накладок. Однако, для начала их сперва наживляют гвоздями, затем тщательно выравнивают с помощью строительного уровня и отвеса , и только потом закрепляют капитально, с расчётом на будущие нагрузки.

Когда первая пара стоек будет установлена, сверху их скрепляют между собой бруском, который называют затяжкой. Такая затяжка также соединяется со стойками с помощью специальных металлических уголков.

После закрепления затяжки получится П-образная конструкция. На нее по бокам устанавливаются наслонные стропила, которые вторым своим концом крепится к балке перекрытия или же укладывается на мауэрлат.
На установленные опоры для бруса или в стропиле выпиливается специальная выемка (паз). С ее использованием стропила плотно устанавливаются на брус мауэрлата, и крепятся с помощью металлических скоб.

Для жесткости конструкции от основания стойки к середине установленного бокового стропила могут быть дополнительно установлены подкосы. Если и этого покажется мало, и экономия материала – не стоит на первом плане, то можно усилить общую конструкцию еще и дополнительными стойками, и схватками (они указаны на чертеже рис. А полупрозрачными линиями).
Далее, на затяжке вычисляется середина – на это место будет крепиться бабка, подпирающая коньковое соединение верхней висячей подсистемы стропил.
Следующим шагом устанавливаются коньковые стропила, которые могут скрепляться между собой разными соединениями — это может быть металлическая накладка или мощные болты с металлическими пластинами или шайбами.

После их установки, к коньку и середине затяжки крепится бабка.
Завершив работу над одной частью стропильной системы, нужно изготовить все остальные по тому же принципу. Расстояние между соседними стропилами в подобной системе должно быть не более 900 — 950 мм, но оптимальным, наверное, все же будет интервал в 600 мм – это даст и необходимую жесткость , и устойчивость конструкции, и будет удобно для утепления с помощью стандартных матов минеральной ваты. Правда,это утяжеляет конструкцию и потребует большего количества материалов.

Сначала устанавливаются боковые детали системы в сборе , а затем — промежуточные. Между собой они связываются прогонами, которые устанавливаются между верхними концами стоек и действуют, как распорки. Таким образом, получится жесткая конструкция стропил мансарды, в которой уже будет готов каркас для обшивки стен.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Гидроизоляция мансардной крыши

Когда стропильная система будет выстроена, можно переходить к отделке ее и сопутствующими им материалами.

Первым покрытием, которое должно быть закреплено сразу поверх ст ропил, станет гидроизоляционная и ветрозащитная пленка . ее крепят к стропилам с помощью скоб и степлера, начиная от карниза. Полотна настилаются внахлест на 150 — 200 мм, а затем стыки склеиваются водостойким скотчем.
Сверху гидроизоляции, на стропила набивается контробрешетка , которая надежнее зафиксирует пленку на поверхности и создаст необходимое вентиляционное расстояние между ветрозащитным и кровельным материалом. Контробрешетка обычно выполняется из досок шириной в 100 — 150 мм и толщиной в 50 — 70 мм.

Перпендикулярно контробрешетке закрепляются обрешетка , на которую затем будет настилаться кровельный материал. Шаг между рейками нужно рассчитывать в зависимости от типа и размеров листового кровельного материала, с учетом требуемого для него нахлеста
Если же выбрана мягкая кровля, то на контробрешетку чаще всего закрепляются фанерные листы.

Монтаж кровельного покрытия

На подготовленную обрешетку или фанеру закрепляется кровельный материал. Его монтаж обычно начинается от карниза крыши и проходит порядово , от одного из краев – в зависимости от вида кровли. Кровельные листы монтируются внахлест . Если для покрытия используется металлический профиль или металлочерепица, то такой материал закрепляют специальными саморезами с эластичными прокладками. Крепежные элементы обычно подбираются по цвету к кровельному материалу.

Самое сложное в покрытии мансардной ломаной крыши — это переход от наслонных боковых стропил к висячим коньковым . Могут быть определенные сложности и в том случае, если на крыше предусмотрены выступы для устройства кровли над балконами или окнами.

Кроме этого, если на крышу выходит дымоходная труба, для нее необходимо отдельное оформление отверстия внутри стропильной системы и утеплительном слое, а на кровле— устройство вокруг трубы надежной гидроизоляции.

Как и чем лучше покрыть крышу, можно подробно узнать на на шем портале, там предусмотрен целый раздел , в котором можно найти ответы на множество вопросов, в том числе и рекомендации по надежному утеплению мансардного помещения.

Цены на популярные виды профнастила

Профнастил

Видео: подробный видео-урок по возведению мансардной крыши

Нужно отметить, что работа по сооружению любой крыши, а тем более такой сложной, как мансардная, не только ответственна, но и достаточно опасна, требует особых, повышенным мер безопасности. Если нет опыта в проведении подобных строительных процессов, то лучше доверить их выполнение профессионалам или же выполнять все действия под контролем опытного мастера, и с соблюдением максимальной осторожности и аккуратности.

Если вы хотите максимально увеличить полезную площадь дома, не затрачивая при этом баснословные средства, вы обязательно должны рассмотреть проекты с мансардой. Опыт застройщиков говорит о том, что это оптимальный способ планировки жилья эконом класса, ведь один квадратный метр жилплощади в нем стоит в несколько раз дешевле, чем в двухэтажных постройках. Бытует заблуждение, что мансарда пригодна только для сезонного использование в теплое время года.

Однако, оно ошибочно, так как качественно утепленная ломаная мансардная крыша прекрасно сохраняет тепло зимой, ее температурный режим не менее комфортен, чем в отапливаемых помещениях первого этажа.

Даже без дополнительной термоизоляции мансарда является своеобразной «воздушной подушкой», сохраняющей оптимальную температуру внутри дома.

Ломаную мансардную крышу считают технически сложной конструкцией, советуя доверить ее возведение профессиональной бригаде. Тем не менее, человек, знакомый с кровельными работами на примере традиционной двухскатной крыши, вполне способен осилить ее строительство своими руками, при помощи двух подсобных рабочих, помощников. Главное понять, что это процесс, требующий серьезного подхода, который опрометчиво начинать без предварительных расчетов.

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

Ломанная крыша

Монтаж мансардной крыши, пригодной для проживания, предусматривает обязательную термоизоляцию, организацию естественного освещения с помощью мансардных или вертикальных окон и принудительной вентиляции.

Преимущества ломаной конструкции

Конечно, мансарду можно обустроить даже, своими руками построив обычную треугольную крышу. Но из-за крутизны скатов чтобы потолок поучился, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь кровля с изменяемым углом скатов позволяет более эффективно распорядиться имеющимся пространством.

Более пологая верхняя часть делает потолки более высокими. Согласно строительным нормам, если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее просто чердак. Конструкция ломаной крыши имеет следующие преимущества:

Возможность обустроить более высокие потолки.
Высокий уровень защиты от атмосферных осадков, ветра.
Легкий сход снега со скатов.
Помогает сберечь тепло.
Рациональное использование подкровельного пространства.

Этапы строительства

Создание проекта

Составляя проект ломаной мансардной крыши для строительства своими руками, лучше составить чертежи с разными проекциями, который всесторонне покажет расположение ее элементов. Отталкиваясь от длины и ширины дома, нужно определится с размерами мансардного помещения, а также крыши. Первым делом выстраивается геометрия скатов:

Чтобы расчеты проекта оказались верными, важно точно производить первичные замеры, а также соблюдать масштаб. Облегчить проектирование могут компьютерные программы, в которые достаточно ввести размеры строения и желаемый тип кровли, всю остальную работу они выполняют автоматически. Если доступа к такому программному обеспечению нет, лучше воспользоваться готовыми проектами.

Расчет стропильной системы

Стропила – основные опорные элементы ломаной мансардной крыши, своего рода ее костяк. Они подвергаются колоссальным нагрузкам, поэтому к ним предъявляются особые требования.

Выбор сечения стропильных ног происходит не случайным образом, а в соответствии с шагом установки, расстоянием между опорами, значений ветровой и снеговой нагрузки. Если первые три показателя легко можно определить по составленному чертежу, то последние два нуждаются в особом пояснении.

Территория России разделена на 8 зон с различной снеговой нагрузкой. Для каждой конкретной крыши это значение корректируется углом наклона ее скатов. Так как уклон скатов различен, то рассчитывается два показателя, соответственно верхние и нижние стропила могут иметь разное сечение.
Также существует зонирование по ветровой нагрузке, включающие в себя также 8 зон. С помощью коэффициента, учитывающего высоту здания, в табличное значение этого показателя вносятся поправки.
Значения этих двух показателей суммируются для определения общей нагрузки. Округлять цифры следует в большую сторону, чтобы обеспечить небольшой запас прочности. Исходя из них по справочным таблицам определяют необходимое сечение досок.

Монтаж мауэрлата

Начало работ по оборудованию ломаной мансардной крыши – монтаж мауэрлата, прочного бруса размером 100х100 мм или 150х150 мм. Его закрепляют на торце боковых внешних стен.

Его основная задача – распределение веса конструкции кровли, его перенос на фундамент, а также защита предохранение скатов от опрокидывания. Мауэрлат укладывают по верхней части стены по предварительно уложенной гидроизоляции, в качестве которой используется сложенный вдвое рубероид или несколько слоев специальной пленки.

Крепление осуществляется при помощи металлический шпилек, их необходимо поместить в бетонной стяжке. Если речь идет и реконструкции кровли своими руками, его монтируют анкерными болтами к стене на глубину 15-17 см.

Для брусовых, а также бревенчатых домов используют деревянные нагели. Следует учесть, что монтаж выполняется заподлицо.

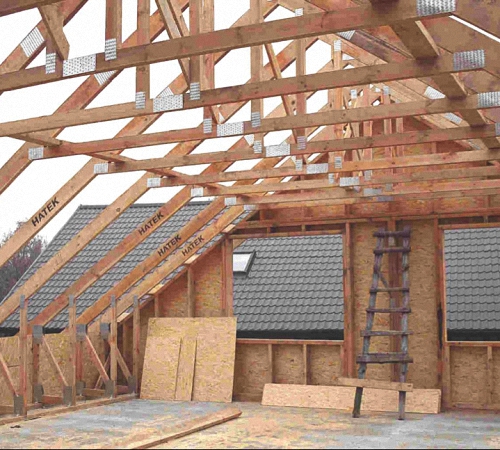

Сборка стропильной системы

Сборка стропильной системы ломаной мансардной крыши происходит в следующей очередности:

Выполнение вышеперечисленных пунктов формирует одну стропильную ферму. Таким же образом устанавливаются остальные с шагом 60-120 см.

Гидроизоляция и кровельные работы

Когда работы по установке своими руками закончены, нужно организовать ее гидроизоляцию. Для этого нужна гидроизоляционная пленка или мембрана, которая обычно производится в виде рулона.

Крепеж подбирается в зависимости от типа материала. Для черепицы используют оцинкованные саморезы с каучуковыми головками, которые в процессе закручивания деформируются таким образом, что гидроизолируют собой отверстие.

Для того чтобы ускорить процесс, можно использовать шуруповерт. Шинглас или ондулин фиксируют гвоздями длиной 100 мм. После завершения кровельных работ оформляются фронтоны и свесы мансардной ломаной крыши.

Подведя итог, можно сказать, что расширить площадь дома своими руками поможет ломаная мансардная крыша. Своими руками ее построить можно, однако, это потребует специальных навыков и затрат, которые, без сомнения себя окупят.

Видео-инструкция

Мансардный этаж – это более просторный и грамотно подготовленный для жизни чердак. Особенности помещения диктуют свои условия и в отношении кровли. Обустройство мансардной крыши не требует от исполнителя наличия каких-то специальных знаний и навыков. Достаточно подготовить необходимые инструменты, детально ознакомиться с инструкцией и во всем следовать ее рекомендациям.

Существует несколько разновидностей крыш мансардного типа. Ознакомьтесь с особенностями каждой из таких крыш и выберите самый подходящий вариант. Основные моменты технологии возведения являются общими для всех разновидностей конструкции.

Самый простой вариант – это односкатная мансардная крыша. Такая конструкция выполняется с некоторым уклоном. Применяется довольно редко, т.к. из-за уклона уменьшается полезная площадь мансардного помещения.

Наиболее популярным вариантом является двускатная мансардная крыша. Внутри подкровельного помещения будет комфортно и просторно. Двускатная крыша проста и выгодна в обустройстве.

Является разновидностью двускатной конструкции. В данном случае скаты будут не ровными, а ломаными. Обычно ломаные крыши используются в случаях с небольшими домами.

Вальмовая кровля состоит из четырех скатов. Стропильная система вальмовой кровли несколько усложняется.

Полувальмовая крыша представляет собой разновидность четырехскатной кровли. В этом случае под полувальмой принято понимать тот скат, который как бы срезает часть торцевой стороны двускатной кровли. Срез может проходить снизу и образовывать трапецию, либо же вверху и создавать треугольник.

Интересными разновидностями шатровой мансардной крыши являются пирамидальные и конические кровли . Лучше всего подобные конструкции смотрятся на многоугольных домах и зданиях круглой формы. Прекрасно сочетаются с кровлями других типов.

Применяются довольно редко. Подобная конструкция имеет плавную параболическую либо циркульную форму. Ранее подобные крыши широко использовались при обустройстве домов прямоугольной формы.

Из чего состоит конструкция мансардной кровли?

Мансардная крыша в разрезе представляет «пирог», состоящий из нескольких слоев.

Руководство по расчету мансардной крыши

Мансардная кровля рассчитывается по предельно простой схеме. Важно учитывать не только полезную, но и глухую площадь чердачного помещения. В данном случае полезной будет считаться зона, в которой расстояние между потолком и полом составляет более 90-100 см. Остальные же места традиционно считаются глухой зоной. Жить в таких участках невозможно, но на их месте можно установить разнообразные полочки и прочие хозяйственные принадлежности.

Рассчитайте суммарную площадь кровли. На этом этапе вам пригодится план крыши. Разбейте пространство на несколько простых фигур, рассчитайте площадь каждой из них, а затем просуммируйте полученные значения для определения суммарной площади кровли.

Прежде чем вы приступите к строительству мансардной кровли, обратите свое внимание на ряд важных мелочей, к числу которых относятся особенности теплоизоляции конструкции, порядок размещения оконных проемов и т.д.

Отдельного внимания заслуживает допустимый угол наклона кровельного ската .Если уклон будет превышать допустимое значение, площадь мансардного помещения существенно уменьшится. Этот момент индивидуален и подбирается с учетом площади мансарды и других важных параметров.

Выберите подходящий тип системы стропил. Стропила, как отмечалось, способствуют равномерному распределению нагрузки на стены. Дополнительно благодаря стропильной системе обеспечивается надежная защита дома от разного рода неблагоприятных атмосферных воздействий.

Простейшим вариантом мансардной кровли является конструкция треугольной формы. Сложнее всего сделать мансардную крышу с изломом. При отсутствии соответствующих навыков настоятельно не рекомендуется браться за самостоятельное обустройство сложных крыш.

Пошаговая инструкция по строительству мансардной крыши

В строительстве мансардной крыши нет никаких сверхсложных этапов. Вам достаточно просто внимательно ознакомиться с инструкцией и пошагово выполнить все приведенные рекомендации.

Первый шаг. Рассчитайте прочность постройки. Мансарда увеличивает нагрузку на стены и фундамент дома. Лучше, если расчетом будут заниматься квалифицированны е специалисты. Если же вы не планируете проводить работы по усилению дома, этот этап можете пропустить.

Второй шаг. Рассчитайте мансарду и подготовьте проект будущего чердачного помещения и кровли. К этой работе тоже рекомендуется привлечь специалистов. При желании можете попробовать составить проект самостоятельно или же использовать какое-нибудь готовое решение из доступных источников.

Третий шаг. Делайте это максимально осторожно, старайтесь не повредить прочие элементы конструкции дома.

Четвертый шаг. Сделайте стропильный каркас. Это самый трудоемкий этап рассматриваемой инструкции.Лучше, если обустройством каркаса одновременно будет заниматься не менее 3 человек.

Пятый шаг. Разместите и зафиксируйте мауэрлат. Для сборки данного элемента используйте деревянные бруски размером 10х10 см.

Шестой шаг. Установите каркас для подкровельного помещения. Элементы каркаса будут одновременно выполнять функцию подпорок под стропила. Сначала закрепите вертикальные стойки по краям здания. Стойки нужно крепить к длинным балкам. В этом вам помогут саморезы и обыкновенные металлические уголки.

Седьмой шаг. Прикрепите к стойкам перемычку.

Восьмой шаг. Убедитесь в правильности монтажа упомянутых выше элементов. В этом вам поможет любой шнур – попросту натяните его между образовавшимися арками. Если шнур будет находиться в строго горизонтальном положении, вы все сделали как нужно. Если шнур отклоняется от горизонтали, подрежьте несоответствующи е арки либо же и вовсе замените их новыми элементами.

Девятый шаг. Зафиксируйте арки между собой. В этом вам помогут гвоздевые пластины либо штамповочные уголки.

Первые стропила крепите там, где кровельный скат будет иметь максимальный уклон. Для получения необходимого уклона следует попросту подрезать бруски на требуемую длину.

Первый шаг – подготовка стропил. Заранее обрежьте бруски на нужную длину и требуемый угол. В нижней части стропильных ног выберите пазы для соединения с мауэрлатом. Пазы можно сделать при помощи стамески.

Второй шаг. Закрепите каждый брусок на отведенное для него место.

Третий шаг. Переходите к установке верхних стропил. На этом этапе будьте особенно внимательны. Соблюдайте нужный угол ската и в целом центровку конструкции.

Четвертый шаг. Обрешетку можно делать из фанерных листов или обыкновенных деревянных досок. Тип обрешетки должен соответствовать выбранному кровельному материалу.Как правило, делается сплошной настил. Это универсальный и самый надежный вариант.

Укладка защитных материалов и завершение работы

Мансардная кровля требует организации качественной защиты от различных неблагоприятных факторов.

Первый шаг – укладка пароизоляционног о материала. Пароизоляцию нужно закреплять с внутренней стороны стропильной системы. Материал крепится к брускам при помощи специальных строительных скоб.

Второй шаг – укладка утеплителя. Для утепления традиционно используют минеральную вату. При желании можете отдать выбор в пользу более современного и дорогого материала. Плиты утеплителя должны плотно стыковаться между собой и так же плотно прилегать к стропилам.

Третий шаг – устройство обрешетки. На уложенный утеплитель нужно набить обрешетку. Используйте обыкновенные деревянные бруски. Элементы обрешетки закрепляйте с шагом около полуметра. Благодаря этой системе утеплитель будет оставаться на своем месте.

Четвертый шаг – укладка влагоизоляционно го материала. Закрепите гидроизоляцию с внешней стороны стропильной системы. В качестве влагозащитного слоя чаще всего используется полиэтиленовая пленка. Гидроизоляция будет защищать элементы кровли от атмосферной влаги.

Пятый шаг – укладка финишного покрытия. Кровельный материал выбирайте на свое усмотрение.Оптимальным вариантом в плане соотношения стоимости и качественных характеристик является металлочерепица. Из бюджетных материалов можно порекомендовать шифер или его более современный аналог ондулин.

После того как вы закрепите выбранный кровельный материал строительство мансардной крыши можно будет считать законченным. Таким образом, в обустройстве рассмотренной системы своими руками нет ничего сложного. Разберитесь в инструкции, и вы успешно справитесь со всеми поставленными задачами без сторонней помощи.

Видео – Мансардная крыша своими руками пошагово

Мансарда – это и еще один этаж, где можно проживать, и прекрасный наружный облик всего частного дома. Даже если мансарда будет эксплуатироваться только в летний сезон, и не будет отапливаться, тем не менее, данное пространство под кровлей в любом случае образует сильную «подушку воздуха», задерживающую тепло внутри всего здания.

Строительство мансардной крыши своими руками возможно, но только если вы являетесь специалистом с огромным опытом или вам должен помогать такой человек, потому что у данной части дома имеется сложная конструкция.

Мансардная крыша своими руками может быть возведена под различные конструкции кровли, однако самые популярные — это ломанная и двускатная. Чтобы выбрать необходимую конструкцию, надо эти два типа подробно разобрать.

Также человеку, который осуществляет строительство, необходимо определиться с разновидностью стропильной системы мансардной кровли. Необходимо создать пирог мансардной крыши. Рассмотрим их подробнее.

Разновидности стропильной системы

Строительство мансардного этажа или дома с мансардой начинается с возведения стропильной системы. Разный тип кровли относится к одной из двух разновидностей системы стропил. Всего существует две разновидности стропильной системы мансардных крыш:

Висячая;
Наслонная.

Мансардная крыша своими руками, ее строительство берет начало с выбора системы стропил. Эти два вида имеют свои отличительные нюансы. Выбор того или иного вида находится в зависимости от расположения стен (капитальных) здания. Рассмотрим каждую разновидность в отдельности подробнее.

Висячая система

Стропильная система мансардной крыши называется висячей, потому что ее опора (висячие стропила) находится на стенах с несущей способностью, являющихся крайними. Такое происходит, если здание не имеет в наличии несущих перегородок, а есть только стены с внешней части.

Применить данный тип конструкции можно только в той ситуации, если расстояние между внешними стенами не превышает восемь метров. Потому что эта конструкция образует огромную нагрузку на основание капитальных стен.

Чтобы сделать нагрузку на основание гораздо меньше, применяются такие строительные элементы изготовления, как вертикальные бруски (бабки), затяжки, опорные балки, подкосы.

Итак, подкосы – это элементы конструкции, осуществляющие подтягивание балок перекрытия и предназначаются для соединения и передачи нагрузки. Строительная бабка осуществляет подвешивание затяжки к коньковой части кровли.

В данной стропильной конструкции для создания балок перекрытия используются бруски, которые имеют достаточно большую толщину. Сечение таких брусков составляет 100×200 миллиметров. Чтобы не сделать ошибку в расчетах, необходимо довериться профессионалу, потому что от этого зависит надежность пола.

Наслонная система

Отличительной особенностью данной конструкции является то, что она опирается не только на стены, но и на перегородки, построенные на основании здания. Поэтому на стадии проектирования мансардного помещения, необходимо все элементы конструкции фундамента тщательно продумать, если вы планируете устройство ленточного фундамента. На нем будут сооружаться несущие перегородки. Наслонная стропильная конструкция – более подходящий вариант для строительства мансарды, потому что она позволяет выдерживать гораздо большее давление, чем предыдущая система. Наслонная разновидность гарантирует надежность для балок перекрытия.

Если у вашей крыши ломаная конструкция, то стропильная система мансарды должна быть комбинированной. Это означает, что для коньковых стропил подойдет висячая система, а для боковых стропил – наслонная.

Монтаж крыши с мансардой

Во время строительства кирпичного здания сторона мансарды, которая является фронтальной, также делается из кирпича. Это упрощает процесс, так как не придется проводить расчеты параметров всех элементов кровли. Тем не менее, необходимо не забывать, что стены должны находиться на надежном основании. Также они должны иметь необходимую толщину, потому что фронтон образует огромное давление на фундамент строения.

Если же крыша дома мансарды у вас будет использоваться в качестве дополнительного этажа, то фронтон должен быть сделан из кирпича или пеноблоков. Это позволит создать под кровлей помещение.

Чтобы подкровельное пространство имело приемлемую высоту с двускатной крышей и простор, то угол каждого ската должен равняться 45 градусам. Величина угла зависит от ширины боковой части здания (торец). Если угол сделать меньше, то простор комнаты под кровлей также уменьшится. Если угол будет большим, то высота будет огромной, мансарда и ее стропильная система будут оказывать огромную нагрузку на фундамент. Также расход средств будет неоправданным.

Монтаж двухскатной крыши производится значительно легче чем для мансарды с ломаной крышей. Так как, чтобы возвести первую, применяются ровные стропила для мансардной крыши, исключаются перегибы и остальные связи, которые являются дополнительными. Но ломаная кровля мансарды позволяет соорудить помещение более просторным, а потолки благодаря такой конструкции будут иметь нужную высоту. Конструкция ломаной мансардной крыши не только создает простор, но и делает строение солидным. Сложность такой конструкции заключается в том, что она имеет огромное число соединительных узлов. Все эти соединения должны делаться согласно правилам, тогда вы сможете гарантировать высокое качество.

Перед тем, как проводить закупку материала для определенной разновидности стропильной системы мансардной кровли, нужно выполнить проектирование с необходимыми размерами.

Проект мансардного помещения

Когда вы чертите схему мансардного пространства, начертите ее в разнообразных проекциях, чтобы лучше изучить, как размещаются собранные компоненты. Необходимо правильно провести расчет высоты конька кровли – это наиболее важно, потому что от данного элемента зависит площадь помещения под крышей. Собирать в проекте лишнее нельзя, все расчеты обязательно должны быть точными.

Кроме высоты конька, надо сделать расчеты высоты потолка, а также размер подкровельного пространства.

Расстояние от пола мансарды до конька крыши должно равняться двум с половиной метрам. Если это расстояние меньше, значит это не мансардное помещение, а просто чердак.

Чтобы элементы имели точные значения и правильно располагались необходимо опираться на фигуру, которая имеет прямые углы (прямоугольник или квадрат). Прямоугольная фигура – это сечение мансарды. Отталкиваясь от сторон сечения, вы сможете определить необходимую величину углов (45-50 градусов). Также вы сможете определить местоположение конька крыши, стропил и остальных конструкционных элементов.

В самом начале необходимо определить середину ширины передней стены. Середина ширины передней стены поможет определить величину высоты конька крыши и потолка, местоположение стен-стоек, а также размеры свеса карниза.

Вследствие того, что любая конструкция имеет некоторое число связующих узлов, имеющие различные расположение. Лучше каждый связующий элемент начертить отдельно, чтобы узнать все особенности соединения между собой.

Также должна быть подготовлена схема стропильной системы мансардной кровли. Каждая конструкция стропильной системы, ее разновидность имеет основные и второстепенные элементы. Главные составляющие:

Первый основной элементы – балки перекрытия. Их монтируют для основы других частей стропильной конструкции. Укладка балок перекрытия происходит на несущие стены дома.
Конструкция состоит также из стропильной ноги. Она прямая в двускатной кровли или состоит из двух частей в ломаной крыше. В последнем варианте стропило, которое находится вверху, имеет название коньковое стропило, потому что создает наивысшую точку, которой является конек крыши. Другие стропила мансарды образуют стены и носят название боковые.
Следующий элемент – это брус. Это важнейшая часть в двускатной конструкции кровли. Однако чаще всего брус не применяется при возведении ломаной крыши.
Мауэрлат. Это тоже мощный брус, который укладывается сверху по периметру наружной стены. На мауэрлат проводится установка стропильных ног.
Другой компонент – стойки. Это опора для укрепления той или иной конструкции крыши. К ломаной кровли прикрепляют два вида стропил: боковое и коньковое. В другом типе крыши в качестве стойки выступает подпорка для стропила большой длины.
Скосы. Они являются связующим элементом для стоек. Также скосы – это продольные балки, которые придают конструкции дополнительную прочность.
Следующая часть – это балки перекрытия чердака. Это соединительные узлы для стоек, а также основанием, чтобы обустраивать потолок.
Межстропильные прогоны. Их установка проводится в ломаной крыше, чтобы придать жесткость.

Если вы составляли проект самостоятельно, то его необходимо проверить профессионалу. Если что, он может ввести некоторые корректирования.

Характеристики используемых материалов

Если чертеж сделан, то далее по нему необходимо провести расчеты: сколько надо материала для сооружения мансарды. Изделия должны соответствовать необходимым свойствам. Также они должны быть экологически чистыми и противопожарными. Для дерева нужно провести специально предназначенную обработку при помощи антиперинов. Благодаря такой обработке вы сможете увеличить уровень огнестойкости древесины.

Поэтому для постройки пригодятся следующие материалы:

Первый материал – это доски. Они будут предназначаться для стропильных ног. Подбор сечения проводится согласно результату расчетов.
Брус, сечение которого составляет 150×200 миллиметров (может быть другое). Он предназначается для балок перекрытия. Выбор сечения находится в зависимости от разновидности системы стропил и расстояния между несущих стен постройки. Также брус используется для прогонов и ендов. Если данные элементы вообще находятся в проекте.
Еще один брус, сечение которого составляет 150×150 (может быть другое), чтобы уложить другой брус – мауэрлат.
Следующий материал – необрезная доска. Она необходима, чтобы произвести настил чернового пола.
Проволока из стали, которая должна иметь диаметр четыре миллиметра. Она понадобится, чтобы скрепить некоторые детали.
Надо собрать изделия для крепления: гвозди, болты, скобы, уголки.
Другой материал – лист из металла, толщина которого должна составлять один миллиметр.
Лесоматериалы, которые предназначаются для покрытия из обрешетин и для обработанного антисептиком бруска (контробрешетка). Выбор полиматериалов находится в зависимости от типа крыши.
Изделия, используемые для теплоизоляции кровли.
Пленки, предназначенные для гидроизоляции и пароизоляции пространства, находящегося под кровлей.
Материал для кровли и компоненты для его крепежа.

Необходимое сечение стропил

Стропила – это детали кровли, берущие на себя основное давление, поэтому их сечение должно соответствовать некоторым требованиям.

Размер необходимого лесоматериала зависит от разных норм:

Первый параметр – это шаг меж стропильных ног.
Длина стропильных ног меж опорных точек.
Последний параметр – снеговая и ветровая нагрузка.

Практически все эти параметры также можно вычислить по чертежу.

Поэтапная инструкция монтажа

Крыша с мансардой своими руками не заканчивается на стадии проектирования. Монтаж мансардной крыши своими руками обязательно проводится пошагово, согласно определенному алгоритму действий. Тогда вы получите высокое качество. Монтирование практически не имеет отличий в независимости от того, ломаная крыша у вас или двускатная. Как построить крышу с мансардой и как правильно это сделать? Рассмотрим каждый этап монтажа в отдельности.

Проведение закрепления мауэрлата

Необходимо сделать каркас мансардной крыши. Первый этап – это закрепление с боковой стороны стен мощного бруса (мауэрлат). На него будет проводиться установка стропильных ног. Его укладка проводится на гидроизоляционный слой из рубероида.

Благодаря данному элементу давление будет распределяться равномерно по основанию здания.

Закрепление проводится при помощи шпилек из металла. Глубина вхождения металлических шпилек должна составлять 150 миллиметров. Если крепление бруса проводится на стену деревянного дома, то оно проходит с помощью кантов из дерева.

Как сделать стропильную систему? Монтаж стропильной системы берет начало с установления деревянных балок для создания перекрытия. Данные компоненты крепятся на мощное бревно наверху. На эти компоненты происходит закрепление стропильных ног.

В другой ситуации их укладка может проводиться на изолированные от влаги стены. Закрепление проводится благодаря уголкам к внутренней части мощного бруса. Дальше нужно найти середину данных элементов, чтобы понять, где находятся стойки опоры и конька.

Стойки помогут определить ширину положения стен мансардного пространства.

У брусков, предназначающихся для построенных стоек, сечение обязательно должно быть аналогичным с сечением деревянных балок перекрытия. Прикрепляются они друг к другу благодаря специально предназначенным уголкам. Они закрепляются благодаря гвоздям, а потом все выравнивается с помощью уровня для строительства.

Затем проводится установка наслонных стропил. Потом выпиливается узкая выемка. Благодаря узкой выемке проводится установка стропил на мощный брус. Установка осуществляется при помощи скоб.

Потом проводится установка стропил конька. Скрепляются они между собой благодаря металлической накладке. К коньку присоединяется бабка. Это было завершение строительства одной части стропильной конструкции. Остальные возводятся аналогично.

После возведения мансарды проводится ее гидроизоляция. После этого вы сможете получить на крыше полноценный кровельный пирог, и строительство дома своими руками завершено.

Мансардная крыша своими руками – сложный и ответственный процесс. Чтобы построить крышу дома, во время работы необходимо также соблюдать технику безопасности. Если вы не имеете какого-либо опыта в данной работе, то делать крышу лучше доверить профессионалам, которые все сделают качественно и на высоком уровне.
