Что такое компенсатор для трубопровода и зачем он необходим? Сильфонные компенсаторы. Классификация и принцип работы

22.06.2019

Современные тепловые сети имеют очень большую протяженность, и в условиях нашего климата, требуют больших усилий для поддержания их рабочего состояния. Поэтому повышение работоспособности тепловых сетей, а также их надежности, является актуальной проблемой.

Одним из способов решения этой задачи стали компенсаторы для трубопроводов отопления. Такие приспособления применяются не только на магистральных трубах и распределительных сетях, но и внутри домовых тепловых (и не только) разводках.

Конструктивно такие приспособления бывают следующих видов:

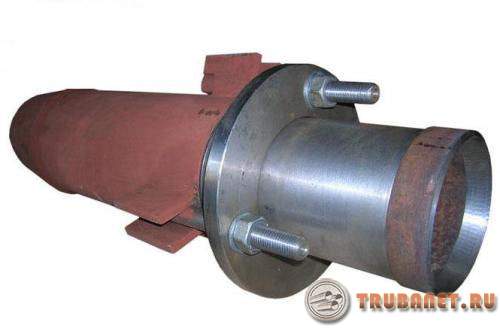

Сальниковые компенсаторы . Эти виды компенсаторов для трубопроводов способны сгладить температурное удлинение на магистрали отопления и водоснабжения с большой протяженностью. Они являются наиболее старым видом приспособлений для отопительной магистрали. Хотя он успешно используется и до сих пор.
Если сравнить данные виды элементов для сети отопления и водоснабжения с сильфонными компен-ом, то они имеют более важные недостатки. К ним относиться необходимость постоянного контроля протечек. Так же они плохо переносят угловые напряжения системы.

Перечисленные недостатки дополняет достаточно трудный ремонт и большие финансовые затраты на обслуживание.

Любой малоопытный мастер, логично поставит вопрос, зачем нужна установка этих механизмов в отопление и водоснабжение, если у них так много недостатков, нужна ли такая компенсация? Все дело в том, что сальниковые приспособления выделяются очень высокой компенсирующей способностью, и это становиться приоритетом при их выборе.

Они представляют собой конструкцию из стали. В нее входят две обечайки различного объема. Одну обечайку вставили в другую и между ними установили специальную прокладку. Без нее невозможна герметизация сальникового устройства и перемещение двух деталей относительно одна другой.

Давление на трубопроводе с таким элементом может подниматься до 2,5 МПа, а максимальная температура до + 300 градусов по Цельсию.

Сальниковые компенс-ы в свою очередь подразделяются на односторонние и двухсторонние. Двухсторонний тип отличается тем, что состоят из трех основных деталей (двух внутренних и одной наружной).

Уже было сказано, что эти устройства отличаются высокой возможностью компенсирования, и она увеличивается пропорционально увеличению объема сети.

Важно! Сальниковый вид механизмов отлично выдерживает температурный режим, но их не разрешают применять в сеть, где проходит агрессивная химическая среда. Дело в том, что их набивка плохо противостоит такому влиянию. В таких условиях рекомендуют применение сильфонных или резиновых видов.

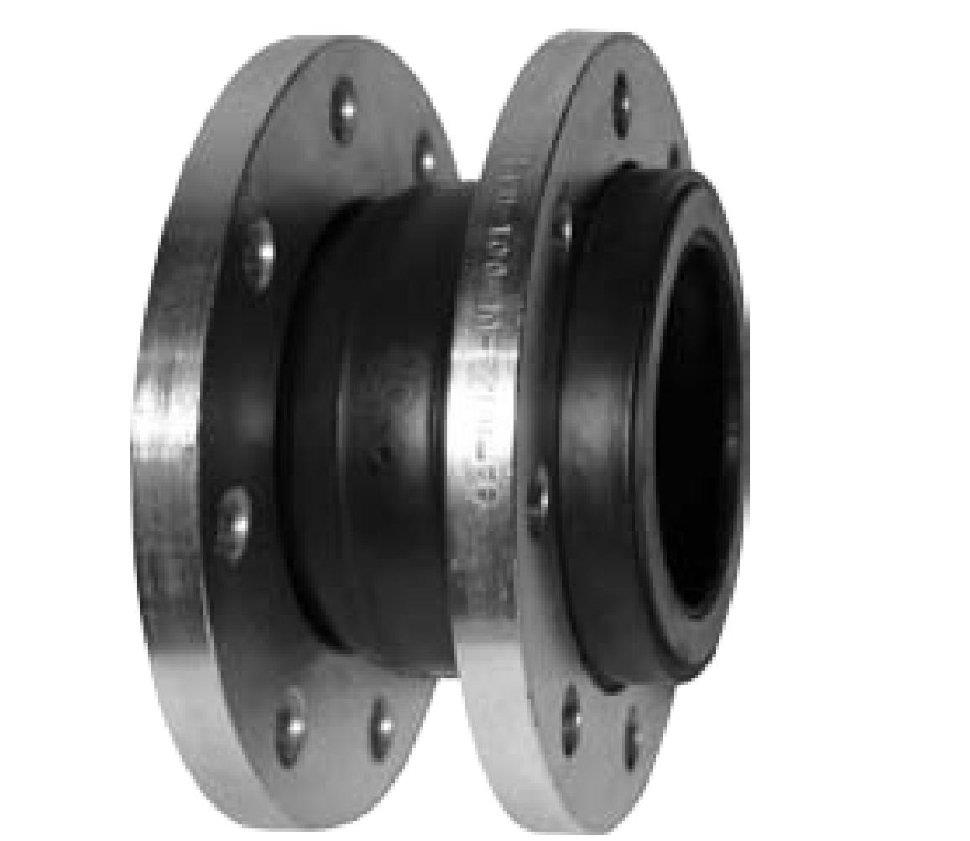

Компенсационные элементы из резины . Эти антивибрационные вставки так же являются разновидностью компенсирующих приспособлений, защищающих полипропиленовый или любой другой трубопровод. Ее отличие – это наличие рабочего элемента из резины, которая проявляет специальные физические свойства. Расчет срока использования для данных трубопроводных элементов равняется двадцати годам, при этом на протяжении этого периода не потребуется ни обслуживания, ни ремонта.

К преимуществам в данном случае причисляют то, что П – образный компенсат. в системе отопления не так устойчив к циклическим смещениям, относительно начальной установки. Так же резиновые виды лучше переносят кратковременные осевые деформации (сжатия или растяжения). В сравнении с П-образными приспособлениями, резиновые устройствах лучше переносят внезапную остановку циркуляции и образование вакуума. После восстановления движения потока они продолжают функционировать.

Эти механизмы можно устанавливать в конструкцию, перекачивающую агрессивную химическую среду. Так же они не меняют своих способностей при поднятии температуры до 200 градусов.

Предпочтение к установке данного вида устройств, в отличие от П-образных приспособлений – это сеть с небольшим давлением, где возможны образования вакуума.

Рабочий элемент в таких механизмах расположен между стальными фланцами, а внутренний слой – это обечайка из резины. Этот элемент, собственно говоря, несет защитную функцию внутри.

Максимальное давление в системе отопления, которое выдерживают эти виды компенсирующих элементов, составляет 2,5 МПа.

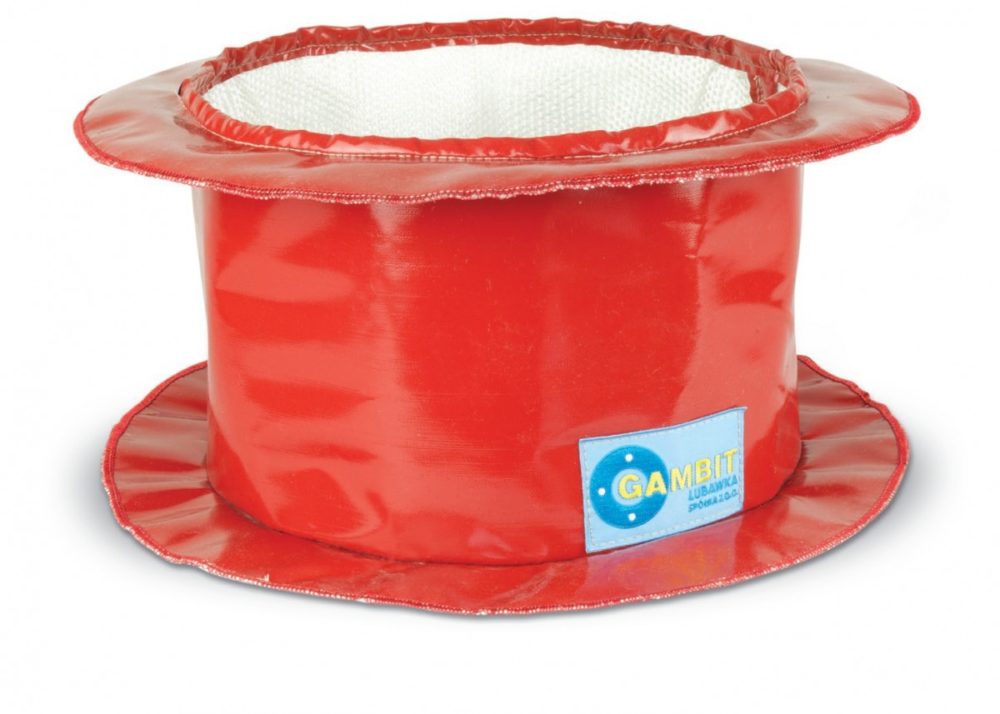

Тканевые компенсационные приспособления . Это особенный вид приспособлений, которые могут применяться для сглаживания теплового расширения на газопроводах, работающих под небольшим давлением.

При изготовлении данных элементов особое внимание уделяется прочности основного материала. Обычно такой материал отличается высокой морозоустойчивостью и стойкостью к ультрафиолету.Изоляционное покрытие на таких элементах способно выдерживать высокий температурный режим и устойчиво к механическому повреждению теплосети.

В дополнение к таким деталям ставят термозащитный кожух.

Тканевые механизмы бывают следующих видов: устройства для работы с агрессивной химической средой; приспособления для установки в магистраль с высокой температурой; механизмы для работы в условиях низкотемпературного режима; многослойные устройства, имеющие внутреннюю изоляцию.

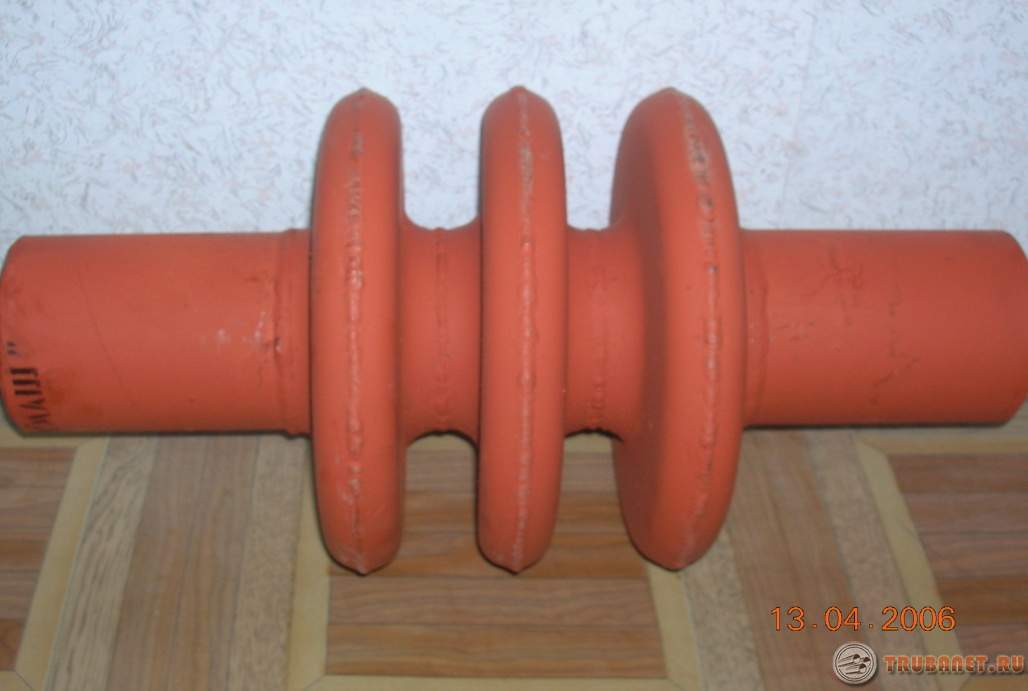

Линзовый тип устройств . Линзовые приспособления для трубопроводов отличаются эффективной работой при сглаживании осевых или угловых перемещений теплосети, вызванных температурным воздействием.Составляют этот механизм линзы. Каждая из них является сваренными по окружности полулинзами из штампованной стали. Благодаря своему устройству эти приспособления растягиваются и сжимаются, чем и сглаживают удлинение.
Если сравнить этот вид устройств с сильфонными, то преимущества получаются на стороне первого вида. Все дело в том, что линзовые устройства для магистрали отопления или водоснабжения лучше переносят высокую температуру и проявляют более высокую жесткость. Но, функционировать на очень высоком уровне на теплотрассе они не могут.

Данный тип механизмов обширно применяют в промышленности. Линзовые механизмы по ГОСТу бывают таких видов: осевой КЛО; угловой механизм; прямоугольный ПГВУ; круглые ПГВУ.

Линзовый компенс-р можно увидеть в котельных, на небольших участках магистрали полиэтиленовых и других магистралей, где не требуется высокая тепловая компенсация. Помимо этого, они встречаются на продувочных магистралях, и возле насосного оборудования.

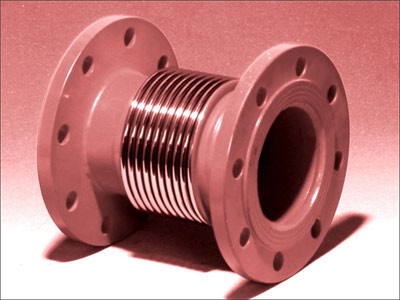

Фланцевые варианты . Эти приспособления, как понятно из названия, присоединяются к магистрали посредством фланцев. Основной плюс данных устройств – это достаточно простой монтаж. Болты затягиваются свободно крутящимися фланцами.

Но, используя эти механизмы, необходимо учесть, что эти изделия не подлежат ремонту. В случае поломки (потере герметичности), их необходимо менять на новые.Так же таким приспособлениям понадобиться регулярная проверка и подтяжка болтов. Окрашивать такие виды компенсирующих механизмов не рекомендуют, по причине возможного повреждения поверхности.
Радиальные варианты теплового компенсирования на трубопроводах .Эти виды сглаживающих элементов для тепловых сетей эффективно работают на магистралях отопления и водоснабжения, проложенных зигзагом, змейкой, или немножко изогнутыми компенсирующими участками.В большинстве случаев эти виды компенсирующих элементов для тепловых сетей считают наиболее целесообразными, потому, что они без затруднений пропускают чистящие устройства (например, поршни).
Данный вид приспособлений выгоден тем, что его можно ставить на магистрали отопления и водоснабжения любой конфигурации. Но специалисты рекомендуют устанавливать его только после того, как компенсировать естественными вариантами не получается.

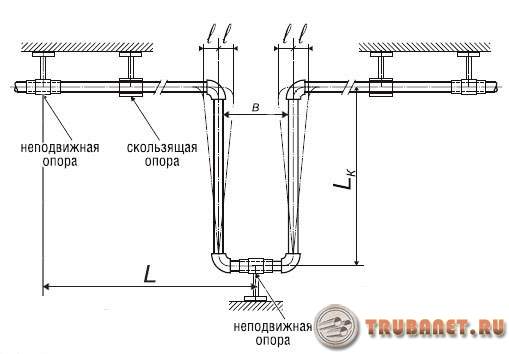

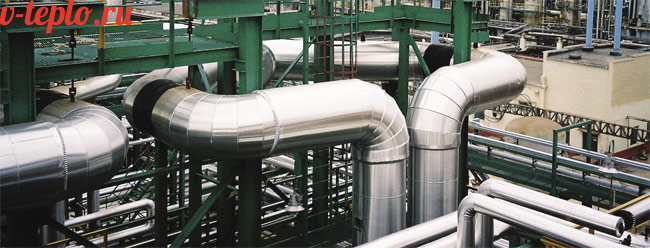

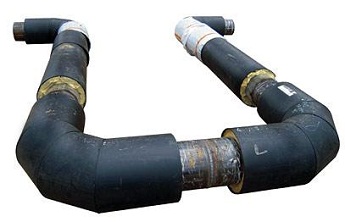

П – образные . Могут быть горизонтальными, вертикальными или наклонными. Их основное назначение – компенсация тепловых линейных расширений, а также гашение вибрации по системе трубопровода.

Установка компенсирующих систем весьма желательна на трубопроводах систем отопления и разводках горячего водоснабжения внутридомовых тепловых сетей частного дома.

Установка компенсаторов обязательна независимо от материала трубопровода;

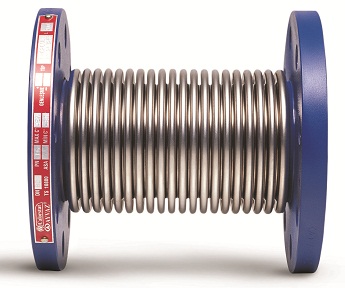

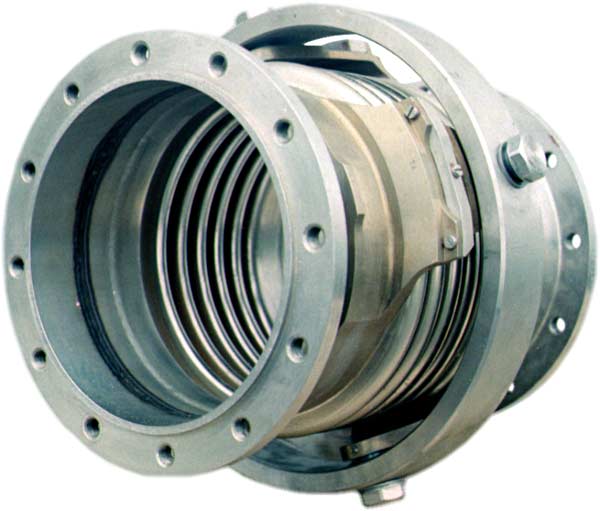

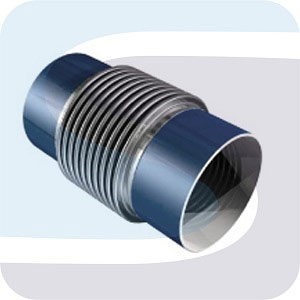

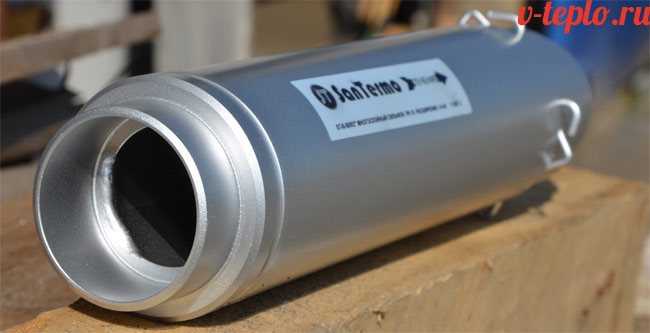

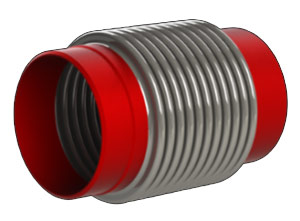

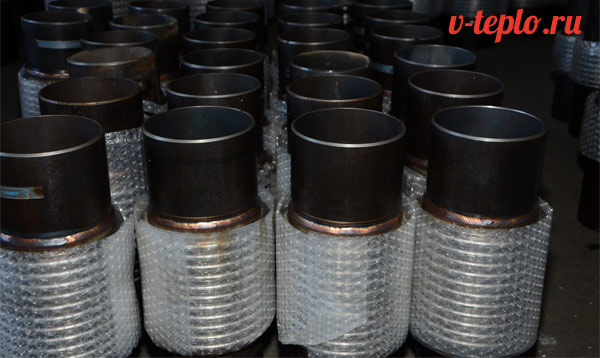

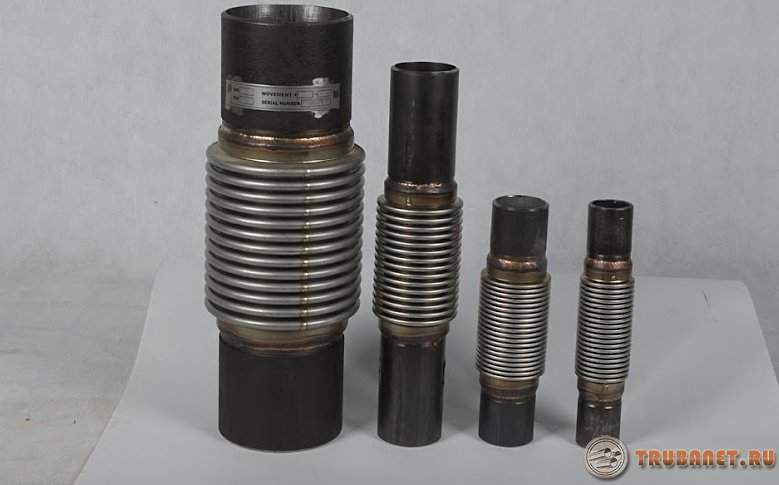

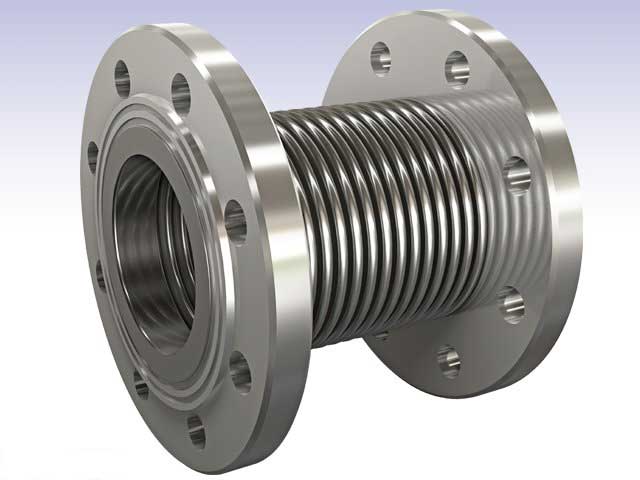

Сильфонные устройства – конструкции в виде гофрированной двухслойной трубы с тонкой стенкой, внутренняя часть изготавливается из листовой стали марки 12х18н10т, наружная – аналогично из Ст.20. Такое композитное решение позволяет придать изделию достаточную прочность с сохранением заданных предохранительных качеств.

Такие вставки практически идеально реагируют на удлинение или укорачивание трубы под воздействием температур значительно снижают вибрационные явления. Могут применяться с предварительным натяжением для увеличения амплитуды колебаний. Преимуществом таких механизмов является способность переносить повышенные нагрузки и компактность, существенно снижающая объем земляных работ;
предохранители сальниковые – представляют собой комбинацию из двух труб различного диаметра, интегрированных друг в друга через сальниковую набивку и грундбуксу. Внутренняя часть имеет возможность перемещаться в наружной, протечки удерживаются уплотнением. Конструктивно это самый простой вид компенсатора для систем отопления, но он достаточно надежно исполняет назначенную ему функцию.

При использовании таких приспособлений возникает необходимость постоянного контроля над их работой с периодической подтяжкой грундбуксы, что производится во время профилактических осмотров. Таким образом, возникает необходимость в устройстве смотровых колодцев, а также помещений в теплотрассе для обслуживания;
компенсаторы линзовые – устанавливаются на трубопроводах горячего водоснабжения (в частности) для компенсации теплового линейного расширения

Конструктивно эти изделия изготавливаются из полулинз, изготовленных штамповкой из стального листа, сваренных по гребню. Бывают одно-, двух-, трех-, и четырех- линзовые компенсатор. Крепление к трубе производится сваркой или на фланцах. Размеры компенсаторов по диаметру трубы в диапазоне 100 – 2020 мм. Устанавливаются на закрепленных участках трубопровода для отопления. Выпускаются как угловые, так и прямые исполнения.

Такие же устройства квадратные и прямоугольные применятся для воздуховодов с высокой температурой;

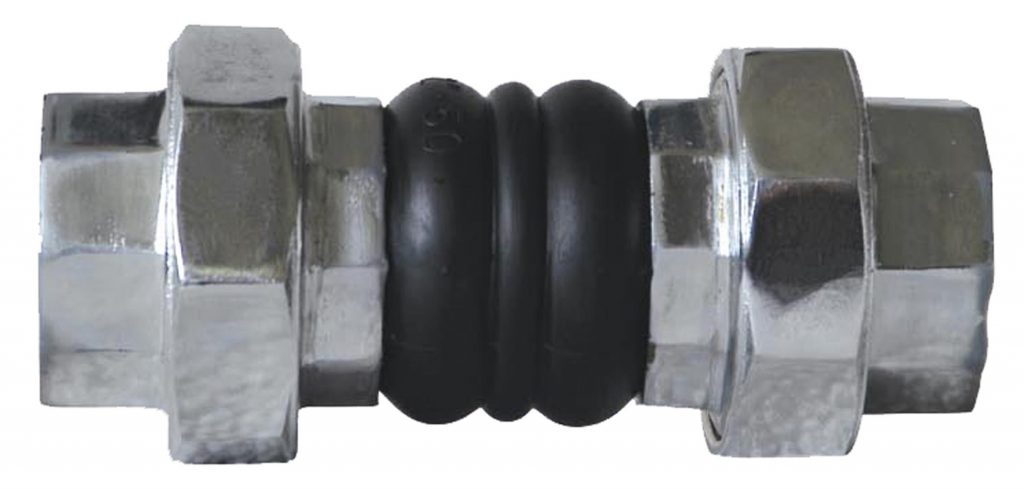

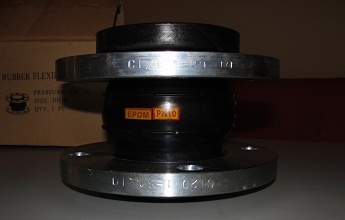

предохранительные резиновые конструкции – применяются как виброгасящие вставки в различные трубопроводы для гашения вибраций от насосного оборудования при перекачке различных сред, а также слабоагрессивных растворов при температуре от -10 о С до +110 при давлении 1,0 – 1,6 МПа.

Кроме основной функции гашения вибраций успешно работает при тепловых деформациях трубопроводов для отопления, а также в случае возникновения радиальных смещений и угловых деформаций.

Каучука. Применяется армирование синтетическими нитями, что увеличивает срок службы изделия.

Такой тип приспособлений наиболее распространен для применения на водопроводных системах, поскольку, при своей надежности и простоте, имеет самую низкую стоимость.

Зачем нужны данные устройства

Компенсационные элементы для теплотрассы – это очень важные ее составные элементы. Не все имеют точное представление, под какой нагрузкой работает теплотрасса или трубопровод. А их функционирование находится под постоянным влиянием температуры и давления.

Высокая нагрузка от давления, гидроударов, температуры вызывает сжатие и удлинение материала, из которого произведена сеть. Все эти факторы приводят к деформационным изменениям и повреждениям системы. Если всего этого не учесть, и не поставить защитный элемент, то система быстро выйдет из строя.

Выбор специального механизма лучше сделать еще на этапе планирования системы, предварительно выполнив расчет возможной перегрузки системы теплоснабжения или водоснабжения. После этого можно устанавливать эластичную конструкцию, которая имеет способность компенсирования.

Применять детали для сглаживания нагрузок рекомендовано ко всем магистралям. При этом необходимо четко понимать, что безаварийная работа и надежность трубопровода отопления из стали или пластика напрямую зависит от правильно решенного вопроса компенсации.

Компенсационные механизмы в свою очередь так же изготовляют из различных материалов. Поэтому к выбору устройства для той или иной ситуации необходимо подойти со всей ответственностью, ведь только так можно продлить срок службы сети отопления или водоснабжения, а значит сэкономить на дорогостоящих ремонтах.

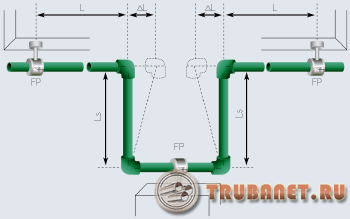

Компенсаторы на трубопроводах из полипропилена

Композитные материалы и пластики все более активно входят в жизнь в части использования их на трубопроводах. Хотя коэффициент линейного теплового расширения пластиков заметно ниже, чем у металла, компенсировать тепловые деформации не менее важно. Вибрационные нагрузки для трубопроводов из таких материалов также крайне нежелательны.

Предохраняющее устройство, что позволяет легко монтировать в отопительную сеть. Такие изделия широко применяются по назначению для трубопроводов всех видов.

Применяя такие предохранители, исключают негативное влияние гидроударов, а также резкого повышения температуры (системы отопления). Таким образом, их можно рассматривать как предохранительные устройства, обеспечивающие целостность системы отопления или горячего водоснабжения.

Назначение компенсаторов для отопления

Устройства этого типа выполняют специфические, но крайне важные функции:

Гашение вибрации труб, возникающих по сети от работы насосов. Даже если это явление не ощущается тактильно или визуально, оно обязательно присутствует. Особенно опасно совпадение частоты вибрации от насоса с собственной частотой трубопровода. При этом может возникнуть резонанс, способный увеличить амплитуду колебаний многократно, быстро разрушающий трубопроводную систему.
Компенсация линейного теплового расширения в сетях, возникающего при изменении температуры теплоносителя. Происходящее удлинение или укорачивание труб вызывает дополнительные напряжения на сварных или муфтовых соединениях, снижая срок их эксплуатации вплоть до разрушения последних.

Применение таких предохранителей на трубах систем отопления значительно повышает срок их службы, увеличивает межремонтные периоды на теплотрассах.

При строительстве тепловых сетей.

Установка и монтаж приспособлений в жилом доме

Установка компенсаторов на систему водоснабжения жилого дома должна быть произведена в соответствии с требованиями проектной документации. Способ его крепления – приваркой патрубков изделия к трубопроводу.

Установка компенсаторов производится при отсутствии давления, а также продуктов перекачки в трубопроводе. Необходимо контролировать соосность трубы с корпусом компенсатора, что позволит избежать возникновения радиальных нагрузок на систему при эксплуатации. Возникновение таких нагрузок чревато заеданием и поломкой подвижных частей устройства.

К работам по монтажу данных конструкций на трубопроводах систем отопления нужно приступать после закрепления его секции в неподвижных опорах и только на прямых участках. На вертикальных участках нужно избегать давления весом системы на компенсатор.

Кроме неподвижных, на трубопроводе нужно устанавливать скользящие опоры для предотвращения его деформации под нагрузкой при тепловом расширении.

Величина трения на этих узлах учитывается при расчете максимальной длины участка с компенсатором при проектировании. Если устанавливаются устройства в сильфонном исполнении, на этом участке нельзя применять опоры подвесного типа.

При проектировании неподвижных опор необходимо учесть следующее:

Усилие, создаваемое компенсатором «на распор».
Усилие жесткости устройства.
Силу трения в скользящих опорах.

Установка предохраняющих конструкций допускается как на горизонтальных, так и на вертикальных участках трубопровода. При этом стрелка на корпусе изделия должна быть направлена по направлению тока теплоносителя, а на вертикальных участках – всегда вниз независимо от направления перемещения теплоносителя.

Компенсаторы не обслуживаются, при возникновении неисправности подлежат замене на новый.

Производители

Рынок этих изделий наполняется, как правило, за счет отечественных производителей. Их продукция характерна вполне сносным качеством, устойчивой работой. Резиновые вибрационные вставки успешно выпускает компания «Армартек», их продукция собственной разработки имеет небольшие размеры, удобна в монтаже.

Активно развивается производство сильфонных компенсаторов, которые представляются компаниями «Металкомп» и «Компенз» с довольно приличным качеством.

На сегодняшний день все большую актуальность обретает проблем безопасности разного рода сред во время транспортировки. По этой причине сегодня мы поговорим про сильфонные компенсаторы, которые являются одним из многочисленных способов достижения долговечной и надежной работы коммуникационных систем.

Цены на сильфоновые компенсаторы

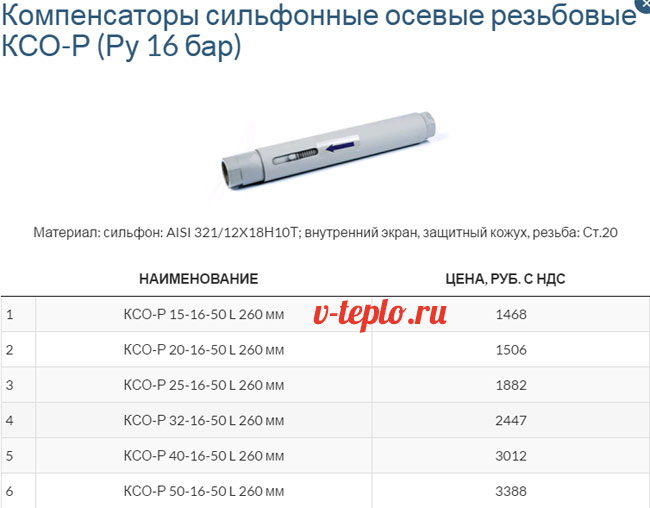

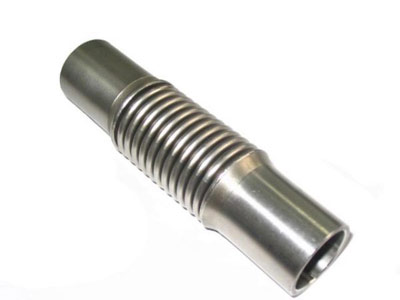

Компенсаторы сильфонные осевые резьбовые КСО-Р (Ру 16 бар)

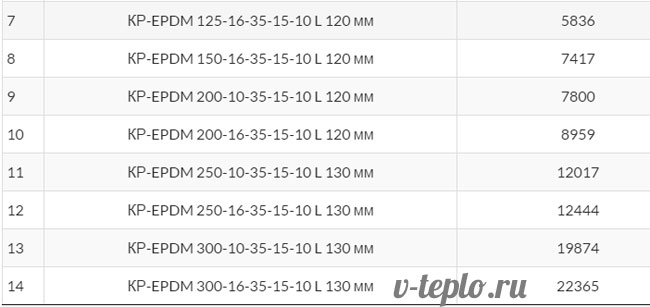

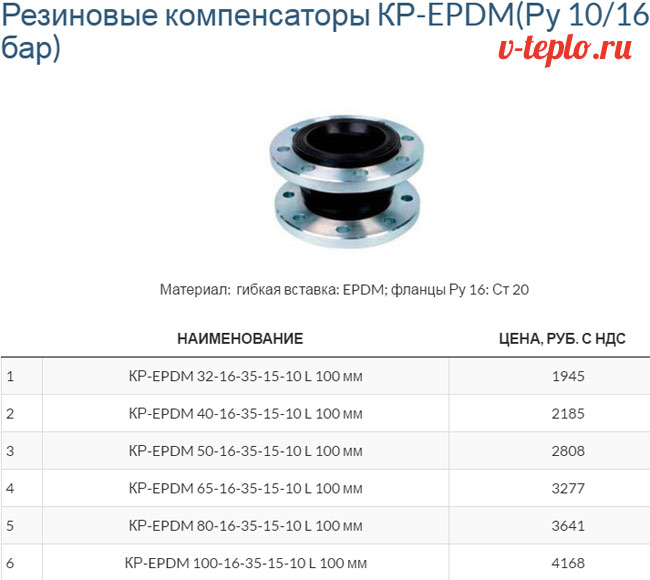

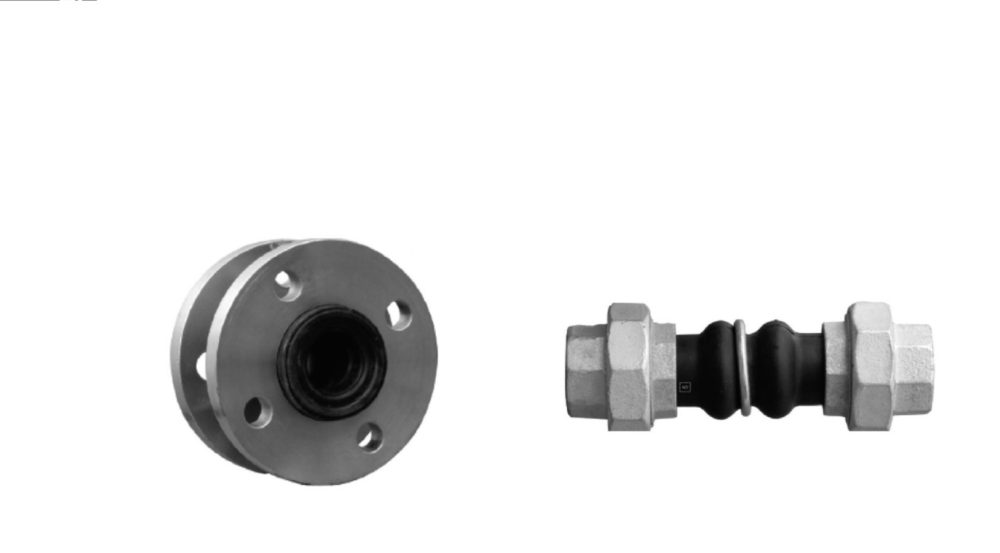

Резиновые компенсаторы КР-EPDM(Ру 10/16 бар)

Компенсаторы сильфонные осевые многослойные с поворотными фланцами КСОF (Ру 16 бар)

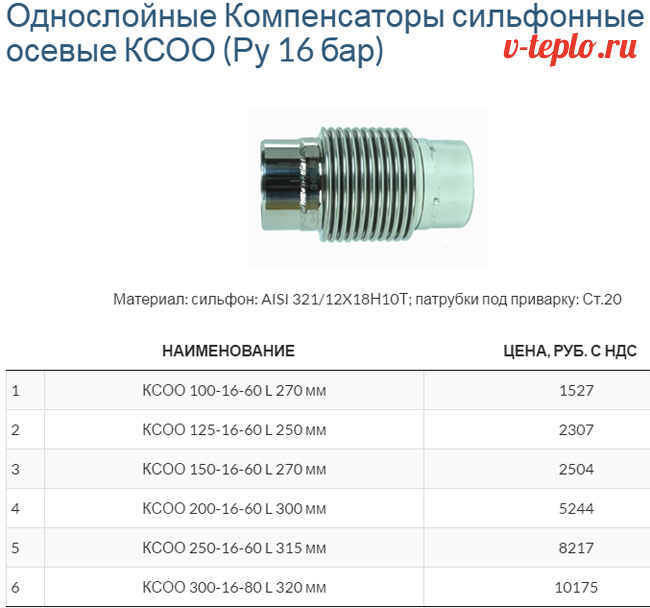

Однослойные Компенсаторы сильфонные осевые КСОО (Ру 16 бар)

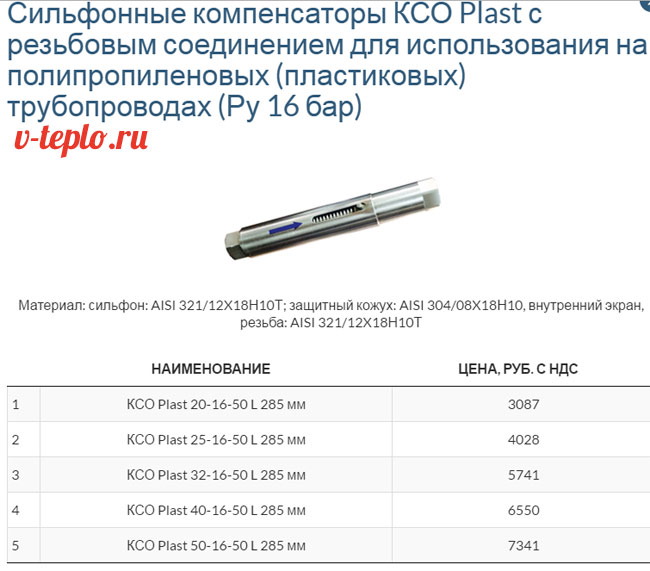

Сильфонные компенсаторы КСО Plast с резьбовым соединением для использования на полипропиленовых (пластиковых) трубопроводах (Ру 16 бар)

Компенсаторы сильфонные осевые многослойные КСО (Ру 16, 25 бар)

Материал: сильфон: AISI 321/12X18Н10Т; патрубки под приварку: Ст.20

	НАИМЕНОВАНИЕ	ЦЕНА, РУБ. С НДС
1	КСО 40-16-60 L 240 мм	3006
2	КСО 50-25-60 L 300 мм	3996
3	КСО 65-16-60 L 240 мм	3380
4	КСО 65-25-70 L 349 мм	4611
5	КСО 80-16-60 L 250 мм	3987
6	КСО 80-16-70 L 280 мм	6036
7	КСО 80-25-70 L 359 мм	6149
8	КСО 100-16-60 L 270 мм	4442
9	КСО 100-16-100 L 390 мм	7516
10	КСО 100-25-100 L 390 мм	7661
11	КСО 125-16-60 L 250 мм	6720
12	КСО 125-16-100 L 435 мм	10476
13	КСО 125-25-100 L 385 мм	10932
14	КСО 150-16-60 L 270 мм	7288
15	КСО 150-16-100 L 410 мм	11843
16	КСО 150-25-100 L 396 мм	12298
17	КСО 200-16-80 L 300 мм	15259
18	КСО 200-16-100 L 400 мм	17081
19	КСО 200-25-100 L 445 мм	17936
20	КСО 200-16-160 L 432 мм	28469
21	КСО 200-25-160 L 442 мм	29607
22	КСО 250-16-80 L 315 мм	23914
23	КСО 250-16-100 L 435 мм	26289
24	КСО 250-25-100 L 485 мм	27611
25	КСО 250-16-160 L 612 мм	36440
26	КСО 250-25-160 L 621 мм	38717
27	КСО 300-16-80 L 320 мм	42296
28	КСО 300-16-100 L 540 мм	33211
29	КСО 300-16-180 L 632 мм	43272
30	КСО 300-25-180 L 632 мм	44411
31	КСО 350-16-80 L 440 мм	34162
32	КСО 350-25-180 L 658 мм	56937
33	КСО 400-16-80 L 390 мм	43272
34	КСО 400-16-190 L 668 мм	58304
35	КСО 400-25-190 L 678 мм	59215
36	КСО 500-16-80 L 440 мм	59215
37	КСО 500-16-200 L 692 мм	78574
38	КСО 500-25-200 L 692 мм	79712
39	КСО 600-25-200 L 713мм	92394
40	КСО 700-25-210 L 710мм	117394
41	КСО 800-25-210 L 743мм	150004
42	КСО 1000-25-220 L 742мм	210875

Виды, цены и технические параметры

Начнем с того, что различных модификаций компенсирующих устройство существует великое множество, а рассматривать их все особого смысла нет (по крайней мере, во всех подробностях). Поэтому ниже приведены самые распространенные модификации.

Обратите внимание! Что же касается стоимости, то она также варьируется. К примеру, компенсаторы с маркировкой КСО (от 50-10-25 до 400-25-80) будут стоить от 1 045 до 26 570 рублей за штуку. Двухсекционное устройство КСО (от 50-10-50 до 400-25-160) обойдется в сумму от 1 568 до 46 220 рублей. А вот осевой прибор модификации КМШ будет стоить от 1 803 до 4 104 рублей.

Как видим, ценовой диапазон достаточно широк, а конкретная цифра зависит от модификации и габаритов. Теперь ознакомимся с основными видами сильфонных компенсационных приборов. для удобства посетителей информация приведена в виде таблицы.

Таблица. Разновидности сильфонных компенсаторов.

Наименование, иллюстрация	Особенности, где используется
Сдвигово-поворотные устройства (К011)	Используются для того, чтобы гасить вибрации сразу нескольких видов смещений. Рабочий диаметр колеблется в пределах 6,5-40 сантиметров. Предназначаются для транспортировки любых сред, вплоть до химических агрессивных. Рабочая температура – от минус 30 до плюс 50 градусов, эксплуатационный срок достигает 30 лет.
Универсальные устройства	Диаметр может составлять от 6 до 40 сантиметров, в то время как максимальная температура транспортируемой субстанции может достигать 500 градусов. Температура окружающей среды такая же, как у предыдущего варианта. Изделия могут быть одно- и двухсекционными (то есть, на один и на два сильфона).
Стартовые устройства	Отличаются тем, что не предназначены для постоянной эксплуатации, а свои функции выполняют исключительно при запуске магистрали. Диаметр варьируется в пределах 5-100 сантиметров. Выдерживает жидкость с температурой до 150 градусов и газы с температурой не более 250 градусов. При этом важно, чтобы концентрация хлорида в рабочей среде составляла не более 200 миллиграммов на килограмм.
Газовые устройства	Применяется в разного рода системах, где транспортируется газообразная субстанция (воздух, выхлопы, конденсат, аргон, природный газ и проч.). Диаметр может составлять от 2,5 до 20 сантиметров. При изготовлении таких компенсаторов соблюдаются все требования ГОСТа 12815-01.

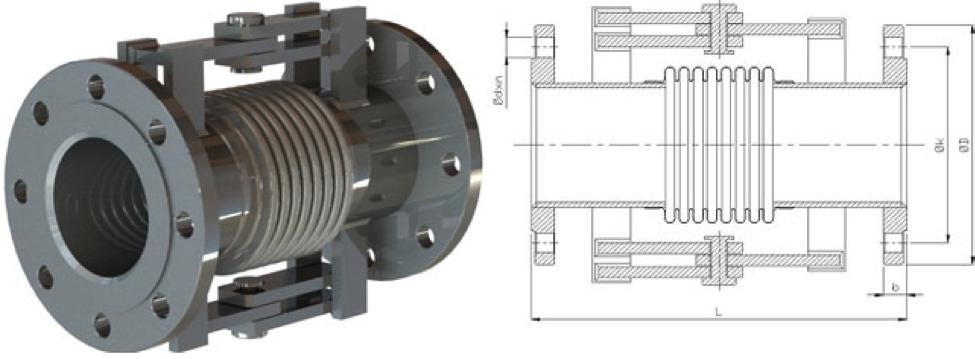

Фланцевые устройства (ОФН)	Применяются в различных промышленных сферах, в частности, устанавливаются в электро- и теплосети, магистрали и установки ГВС, проч. Условный диаметр колеблется в диапазоне 6,5-100 сантиметров, рабочая температура транспортируемой субстанции – не более 500 градусов.

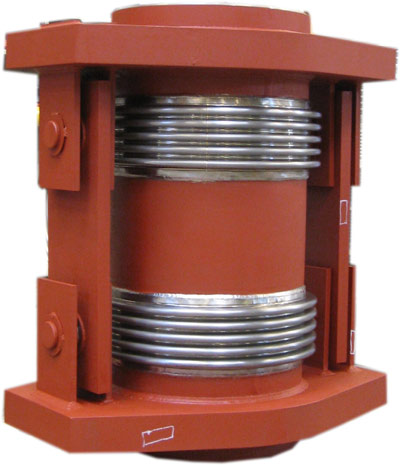

Двухблочные устройства (КСОР2)	Эти отличаются повышенной способностью компенсировать и достаточно большим ресурсом. Температура транспортируемой жидкости не должна превышать 150 градусов, предельное давление – 25 килограммов на кв. сантиметр.
Сильфонные устройства (ОПКР2)	Могут применяться как в под-, так и в надземных магистралях. Диаметр колеблется в диапазоне 5-140 сантиметров, предельная температура рабочей среды – 150 градусов.
Сильфонные устройства (ОПКР)	Характеристики сходы с описанными выше устройствами, поэтому останавливаться на них не будем.

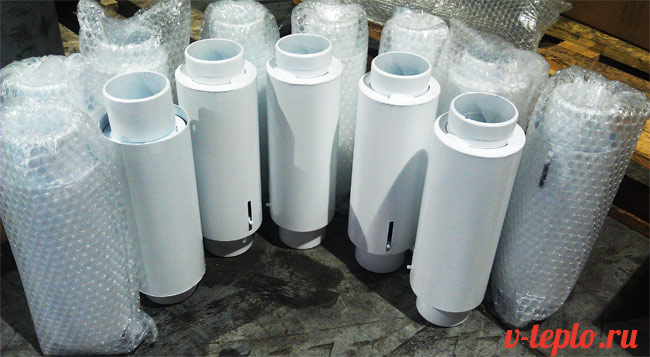

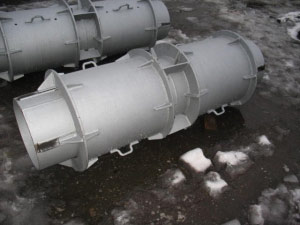

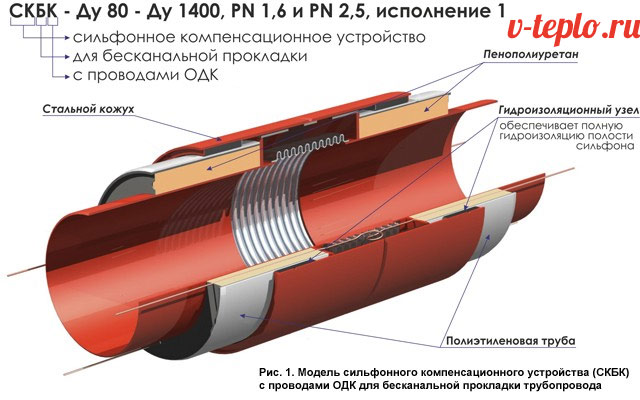

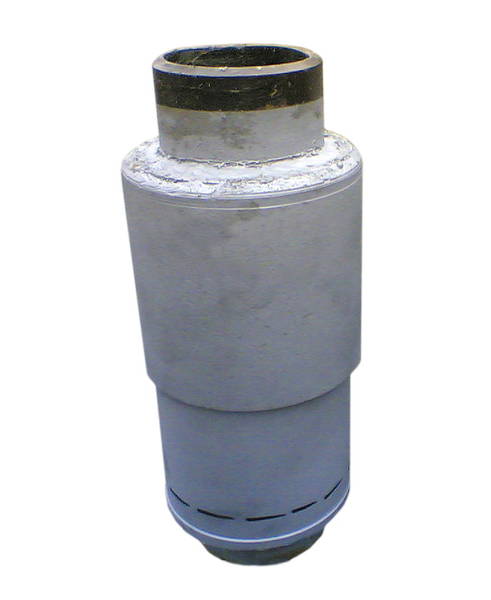

Устройства с пенополиуретановой изоляцией (СКУ.ППУ)	Могут иметь одну или две секции. Относятся к необслуживаемым приспособлениям, так как их не нужно осматривать и уж тем более ремонтировать в течение всего эксплуатационного срока.
Карданные устройства	Предназначаются для компенсации углового смещения, причем сразу в нескольких плоскостях. Благодаря данному компенсатору обеспечивается полная стабильность трубопровода, а значит, уже не требуется использование основных крепежных систем.
Устройства углового типа	Уже из названия ясно основное предназначение такого компенсатора. Рабочий диаметр колеблется в пределах 6,5-100 сантиметров.
Сдвиговые устройства	Предназначаются для компенсации сдвигов по оси и поперечных перемещений. Могут применяться как для жидких, так и для газообразных сред. Рабочий диаметр составляет от 20 до 40 сантиметров.
Сильфонные устройства модификации ОПН	Устанавливается на линии ГВС, пара, химических веществ. Предельная температура – 1 500 градусов (для пара – 3 000 градусов). Диаметр – от 17,1 до 152,2 сантиметра.

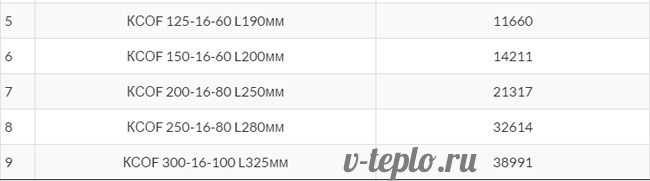

Фланцевые устройства (КСОФ)	Отличается тем, что крепится к трубам посредством фланцевого соединения. Предельная температура – 150 градусов (250 градусов для пара), эксплуатационный срок составляет 11 лет.
Осевые устройства (КСО)	Предназначаются для компенсации удлинения под действием высокой температуры. Сфера применения достаточно широкая. Диаметр может составлять от 5 до 40 сантиметров.

Принцип работы сильфоновых компенсаторов

Когда газы или жидкости транспортируются посредством трубопроводов, то сами трубы перманентно подвергаются влиянию внешних негативных факторов, среди которых механические волны, сжатие/расширение при температурных перепадах, напряжение вследствие усадки фундамента и изменение характеристик перекачиваемой среды. И чтобы снизить риск появление деформаций, а также чтобы продлить эксплуатационный срок всей коммуникационной системы, и используются компенсаторы сильфонного типа, предназначенные, прежде всего, для уменьшения разного рода нагрузок.

Изготавливаются такие компенсаторы из нержавеющей стали, которая отличается тем, что сохраняет работоспособность даже при критических показателях давления и температуры. Собственно, это и является причиной того, что компенсирующее оборудование такого типа является крайне надежным в плане защиты сетей от отрицательных последствий изломов, гидравлических ударов, растяжений и прочих деформационных воздействий.

Такие компенсаторы используются:

там, где соединяются участки трубопровода, неспособные должным образом прилегать друг к другу;
там, где к трубопроводу подключены разного рода вспомогательные механизмы.

Теперь ознакомимся с конструкцией такого компенсирующего оборудования.

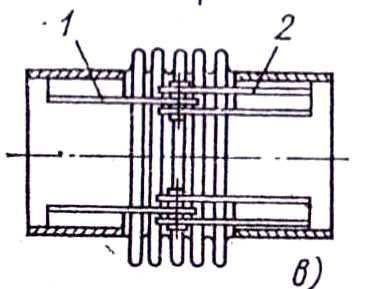

Конструктивные особенности компенсаторов сильфонного типа

Габариты таких изделий незначительны, поэтому они могут встраиваться в любой участок трубопровода вне зависимости от способа прокладки. Также они не нуждаются в обслуживании (причем до самого завершения эксплуатационного срока) или же обустройстве специальных камер. Если говорить конкретнее о сроке службы, то он зачастую такой же, как у трубопровода. Компенсаторы, как уже отмечалось выше, надежно защищают коммуникации от различных негативных факторов, более того, материал, из которого они производятся – высококачественная «нержавейка» – позволяет использовать их при температуре от 0°С до +1000°С, а также при давлении от вакуума до 100 атмосфер (все зависит от условий эксплуатации и конструктивных особенностей).

Обратите внимание! Да, конструктивные исполнения описываемых в статье приборов могут быть разными, а применение того или иного варианта зависит от предназначения и условий эксплуатации. Что характерно, меняться может не только комбинация сильфонов, но и набор арматуры ограничительного или присоединительного характера, кожухов, патрубков защиты и прочего.

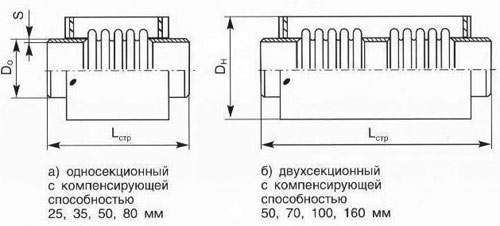

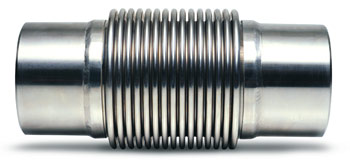

Главный элемент любого компенсатора сильфонного типа – это непосредственно сильфон, представляющий собой упругую гофрированную оболочку, выполненную из металла и способную растягиваться, деформироваться и изгибаться вследствие воздействия перепадов давления и температур. Компенсаторы могут классифицироваться по ряду параметров, среди которых габариты и, к примеру, давление.

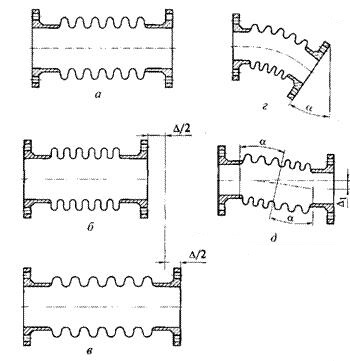

Так, в зависимости от типа смещения в трубопроводе сильфонные компенсаторы могут быть:

сдвиговыми;
угловыми;
осевыми.

Помимо того, на сегодняшнем рынке есть еще и универсальные варианты данного приспособления. Что же касается конкретно самих сильфонов, то в современных модификациях они, как правило, выполняются из нескольких слоев «нержавейки» незначительной толщины, формирующихся посредством обыкновенного или гидравлического прессования. Такие многослойные конструкции успешно нейтрализует влияние повышенного давления и разных вибраций вне зависимости от их источника. Стоит также заметить, что реакционные силы при этом не возникают (эти силы вызываются деформациями).

Помимо сильфона, в конструкцию таких компенсаторов входит еще и арматура. Она также различается по своим конструктивным особенностям, а выбор того или иного варианта зависит от функций, которые предстоит выполнять, и типа объекта. В плане соединительной арматуры все компенсирующие приспособления делятся на две категории:

соединяемые сваркой;
соединяемые фланцем.

К составляющим вспомогательной арматуры относятся шарниры и прочие подвижные механизмы. Как правило, при изготовлении арматуры используется бронза, «нержавейка» или латунь. Как результат – компенсаторы по завершению монтажных работ обеспечивают такие соединения, которые не пропускают ни газы, ни жидкость, причем даже при условии перманентных нагрузок. Если наблюдаются скачки давления или температуры, то компенсатор несколько расширяется (либо сужается – все зависит от того, поднялся или опустился показатель). Если полностью отказаться от применения таких компенсирующих приспособлений, это неизбежно приведет к уменьшению эксплуатационного срока магистрали.

Иные классификации сильфонных компенсаторов

К ключевым параметрам, по которым дифференцируются описываемые в статье приборы, относят размеры, форму и предельное давление в системе. Помимо того, по особенностям деформаций компенсаторы могут быть:

с защитным кожухом либо внутренним экраном;
с крепежом сваркой, фланцем или резьбой к трубопроводу.

Еще компенсаторы классифицируются в зависимости от марки нержавеющей стали, использованной как для арматуры, так и для самого сильфона. Наконец, компенсирующие механизмы можно еще разделить по:

транспортируемой среде (это может быть жидкость, газ, агрессивные химические вещества, продукты нефтеперерабатывающей промышленности);
диаметру;
режиму допустимой температуры;
показателю рабочего давления.

Что же, с конструкцией и разновидностями разобрались, остается только выяснить, где именно могут использоваться эти устройства и в чем заключаются их достоинства.

Видео – Принцип действия компенсирующих устройств сильфонного типа

Основные преимущества и сфера применения

Сильфонные компенсаторы с успехом применяются в самых различных сферах. В частности, данные устройства используют в:

отопительных системах (причем не только в частных, но и в промышленных объектах);
заводах, специализирующихся на производстве криогенного оборудования;
газовых и нефтяных предприятиях;
автомобилестроении;
пищевом, энергетическом или химическом производстве;
объектах ВПК.

Что же касается преимуществ, то к таковым относят:

надежность;
возможность изготовления компенсаторов по индивидуальным заказам;
длительный эксплуатационный срок;
разнообразие конфигураций;
простоту монтажа и последующего обслуживания;
незначительные габариты.

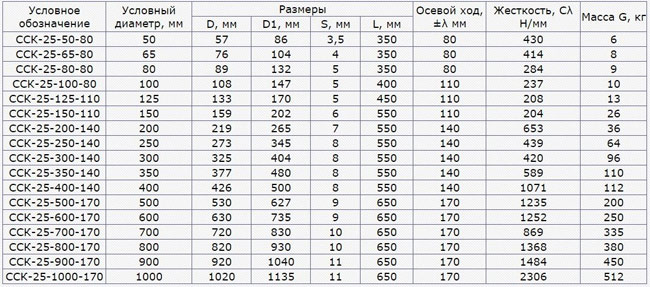

Дополнительные технические сведения

Стоит дополнительно рассмотреть детальнее разновидности и ключевые характеристики, которыми обладают компенсирующие приспособления сильфонного типа.

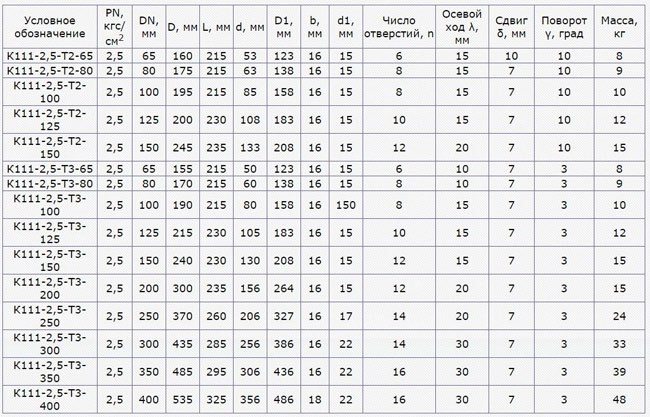

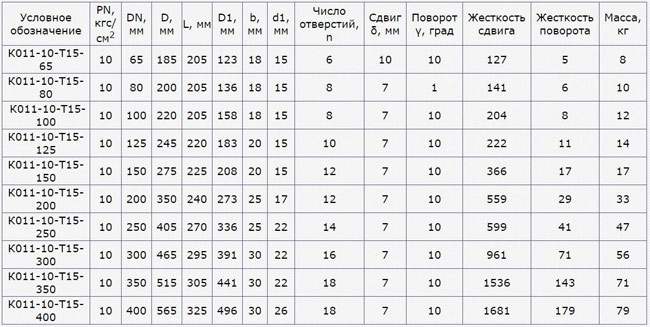

1. Разновидности сдвигово-поворотной модификации.

2. Разновидности универсальных приспособлений.

3. Разновидности стартовых моделей.

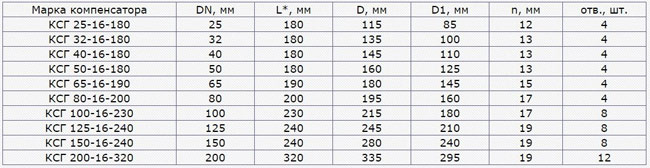

4. Марки газовых компенсаторов.

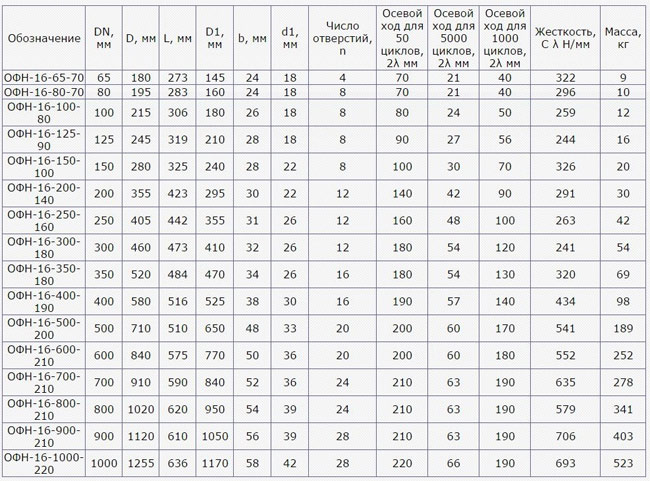

5. Марки фланцевых устройств (PN– 16 килограммов на кв. сантиметр).

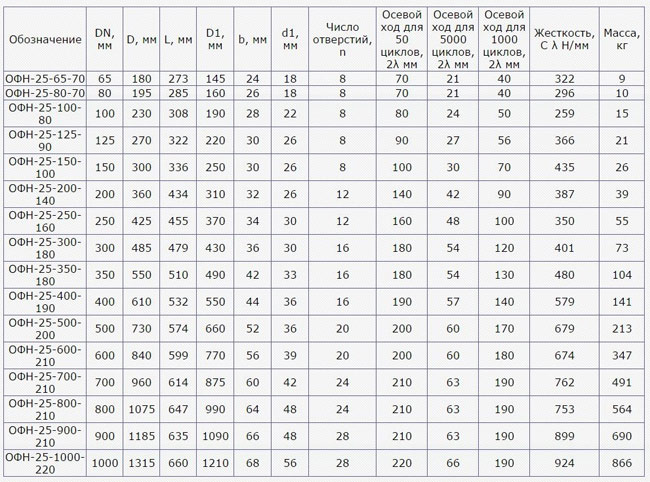

6. Марки фланцевых устройств (PN– 25 килограммов на кв. сантиметр).

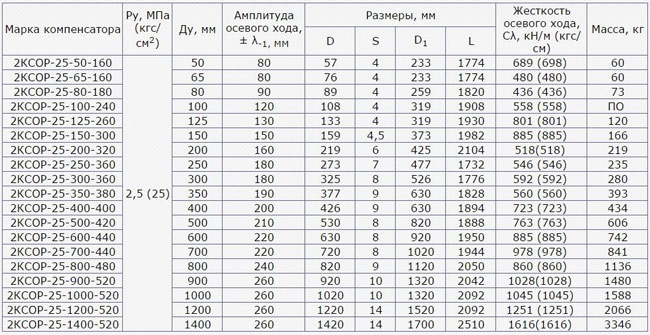

7. Марки компенсаторов КСОР2.

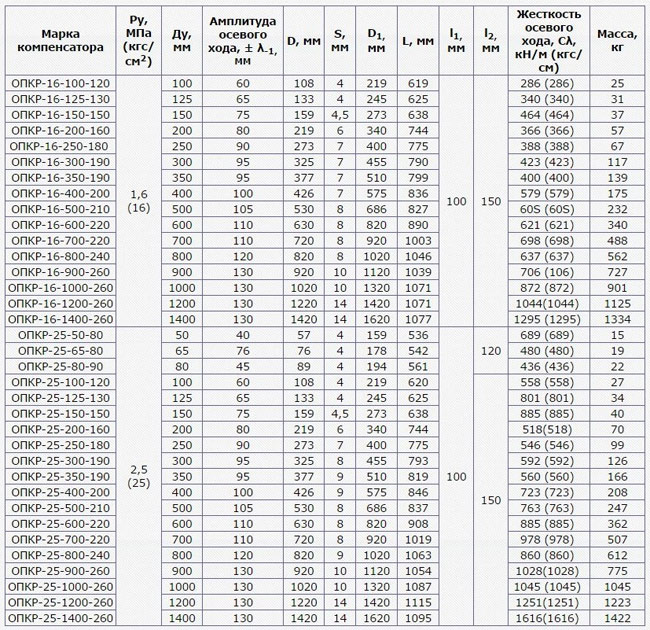

8. Разновидности компенсаторов ОПРК.

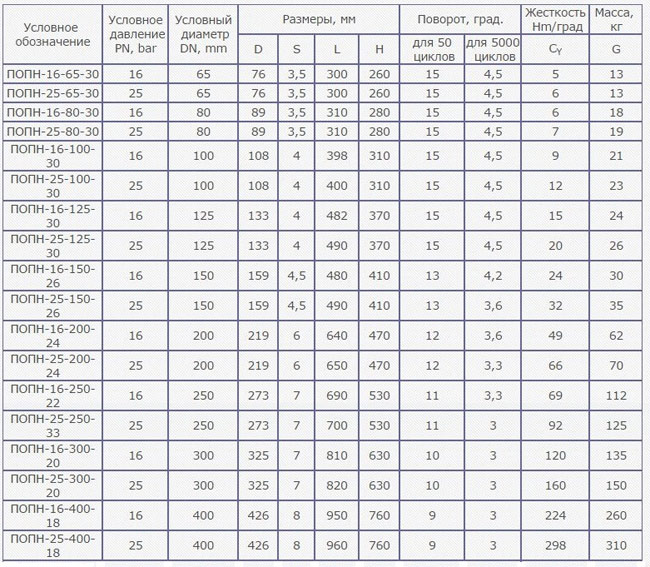

9. Угловые сильфонные устройства.

Особенности монтажа

Сильфонные компенсаторы монтируются на прямых участках магистралей и ограничиваются посредством недвижимых опорных элементов. Что характерно, между двумя такими элементами может устанавливать только один компенсационный прибор, а расстояние между ними должно составлять не больше четырех диаметров трубы.

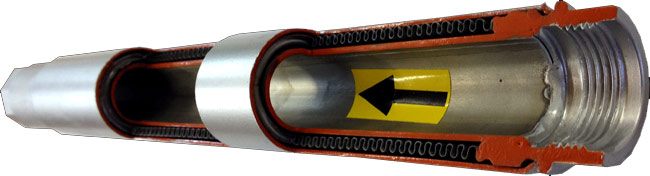

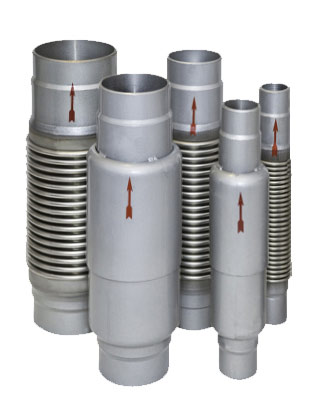

Обратите внимание! На корпусе любого устройства должна быть стрелочка, указывающая направление потолок. На это обязательно нужно обращать внимание при установке.

Видео – Производство компенсаторов сильфонного типа

Сейчас практически любой современный водопровод снабжен компенсаторами, которые входит в состав труб.

Компенсаторы для трубопроводов отопления (или для любых других труб) предназначены для компенсации колебаний длины трубопровода, которые возникают при их нагревании или охлаждении.

Кроме того компенсаторы для трубопроводов способны погашать широкий спектр вибраций, возникающих в виде побочного действия насосного оборудования.

Монтаж трубопроводных компенсаторов улучшает параметры работоспособности трубопровода во время проседания опор фундамента, деформаций или смещений, что в значительной степени увеличивает срок службы любого трубопровода.

Назначение и устройство

Во время продвижения вещества по трубам происходит неизбежное возникновение вибраций или деформаций. Зачастую они невидимы глазу, однако они имеются, происходят постоянно: перепад температур, вибрация от работающего насоса, сильный ветер влияют на разные виды трубопроводов.

Как следствие — существенно ускоряется разрушение трубопровода, появление трещин.

Монтаж или установка сильфонных устройств на трубопроводах (или компенсаторов другого типа) решает эту проблему. Это приспособление принимает на себя все колебания, а также прочие последствия, возникающие во время резких перепадов температуры, при продолжительном механическом воздействии или других явлениях.

Они применяются в большом количестве для разнообразных отраслей. Их монтаж осуществляется начиная от новейших криогенных производств, а также заканчивая устройствами для осуществления перекачки нефти.

Особенности применения

Монтаж компенсаторов всех трубопроводов, а затем их дальнейшая эксплуатация приводит к значительному увеличению срока службы труб. В первую очередь это актуально при трубопроводах большой длины — ведь чем длиннее линия, тем сильнее будет воздействие

Зачастую в строительной или промышленной отраслях производится установка, а также монтаж оборудования сильфонного типа. Практически повсеместное применение компенсаторов такого типа аргументируется достаточно высокой амплитудной колебаний, которые также сопровождаются резкими перепадами внутреннего давления.

Он способен выдерживать все эти виды воздействий, гася их и снижая негативное воздействие.

Устройства сильфонного типа состоят из сильфона, который выполнен в виде упругой оболочки, принимающей вид гофрированной трубки с тонкими стенками. Ее перемещение в зависимости от назначения может осуществляться в угловом, линейном или сдвиговом направлениях.

В роли соединительных элементов данной конструкции выступают специальные патрубки, к которым примыкает защитный кожух.

У поворотных устройств в конструкцию включается набор специальных ограничительных элементов – карданных шарниров, тяг и одноплоскостных шарниров.

Как правило, сильфоны компенсаторов изготавливаются из таких материалов, как латунь, бериллиевая или фосфорная бронза. Применяется также нержавеющая сталь.

При изменениях температуры и показателей давления материалы подвергаются некоторой деформации, расширению или сужении при резком охлаждении. Если в трубопроводе не применять монтаж такого устройства, то трубы достаточно скоро приходят в негодность.

Виды и отличия

В связи с достаточно широкой сферой применения имеются различные виды компенсаторов трубопроводов.

Они подразделяются на:

Сильфонные. Стальной гофрированный отрезок с фланцами (для соединения). Предназначен для газообразных или парогазовых смесей, воды, воздуха, азота. Может применяться с другими средами, к которым устойчив материал (инерты, растворы промывок, прочее). Применяется для компенсации термических деформаций в теплосетях (чаще всего). Монтаж именно сильфонных компенсаторов на трубопроводах возможно при давлении среды до 250 атмосфер и при температуре среды до +700 градусов.
Сальниковый. Ближайший «родственник» предыдущего варианта. Сальниковый отличается меньшими возможностями: давление среды — до 25 атмосфер, температура — до +300 градусов. Имеются незначительные конструктивные отличия.
Линзовые. Линзовый являет собой конструкцию, сваренную из нескольких линз (обычно 2-4, чем больше — тем больше эффективность, а соответственно больше ход компенсатора), а также присоединительных патрубков. Выполняется линзовый компенсатор из стали или сплавов, близких по свойствам. Применяются линзовый компенсатор для трубопроводовпо которым транспортируются малоагрессивные или неагрессивные среды с давлением до 16 атмосфер.
Резиновые (вибрационные вставки). Как можно понять из названия — участок, выполненный из резины, имеющий фланцевое или муфтовое соединение с трубопроводом. Для изготовления применяется жаростойкий синтетический состав, по свойствам и параметрам существенно превосходящий обычную резину, что увеличивает его возможности эксплуатации. Монтаж его применяется для транспортировки сред с температурой до +150 градусов (если пар — то +180) и давлением до 16 атмосфер. Нельзя применять для растительных и минеральных масел и жиров, бутана, пропана, бензина, хлорированных углеводородов.

Тканевые. Температурные компенсаторы для трубопроводов этого типа — наиболее популярный вариант, применяемый на системах низкого давления (до 0.7 атмосфер, однако есть модели, подходящие для эксплуатации и при 3 атмосферах). В отличие от описанных выше вариантов, имеющих ограничения по размерной сетке, этот вид может иметь любые габариты. Изготавливается из композитных много- или однослойных материалов (синтетических, стеклоткани, нержавеющей стали, керамики). Могут эксплуатироваться при температурах среды до +1000 градусов.
П образные компенсаторы для трубопроводов. Один из самых популярных промышленных вариантов, применяемый везде, где трубопроводы имеют большую длину. Конструктивно представляют собой участок трубы, имеющий П-образный изгиб (за что, собственно, он и получил такое название). При возникновении колебаний трубопровода П-участок гасит их, за счет изменения своего положения по продольной оси, тем самым не позволяя колебанию «двигаться» дальше по линии.

Во время конструирования производится расчет компенсаторов для трубопроводов, и основное внимание при этом уделяется обеспечению общего уровня безопасности, что определяется правильным выбором и корректной установкой устройства (сальниковый, линзовый или др.).

Различия в направленностях и принципах работы определяют основные типы таких устройств для трубопроводов, которые подразделяются на две основных категории:

Устройства, отличающиеся гибкостью и высокой степенью радиальности, которые обеспечивают удлинение трубопроводов изгибом, кручением на неровных участках или проведением изгибов посредством включения гибких вставок;
Устройства осевого типа, которые могут быть скользящими или упругими, в рамках действия которых компенсация осуществляется посредством телескопического перемещения трубы или во время сжатия пружинных вставок (сальниковый и прочие).

Самыми распространенными считаются П-образные компенсаторы, которые воздействуют на перемещения трубопровода радиальной направленности, Z-образные участки и угловые повороты.

Смещения осевого типа компенсируются посредством применения осевого устройства, это – сальниковый, сильфонный, или же линзовый.

В стальных тепловых сетях распространена компенсация радиального типа, которая применима в трубопроводах любой конфигурации. Зачастую применяется в теплотрассах — в рамках промышленных предприятий или же на городских теплосетях.

Расстояние между компенсаторами трубопроводов в теплотрассах с большой протяженностью и увеличенным диаметром рассчитывается с ориентировкой на протяженность между узлами-получателями и количеством потребителей.

Расчет осуществляется специалистами-инженерами с учетом всех важных параметров:

условия окружающей среды (влажность, температура, вибрация);
условия протекающей среды (температура, давление, характеристики);
длина трубопровода и место его размещения (на какой высоте).

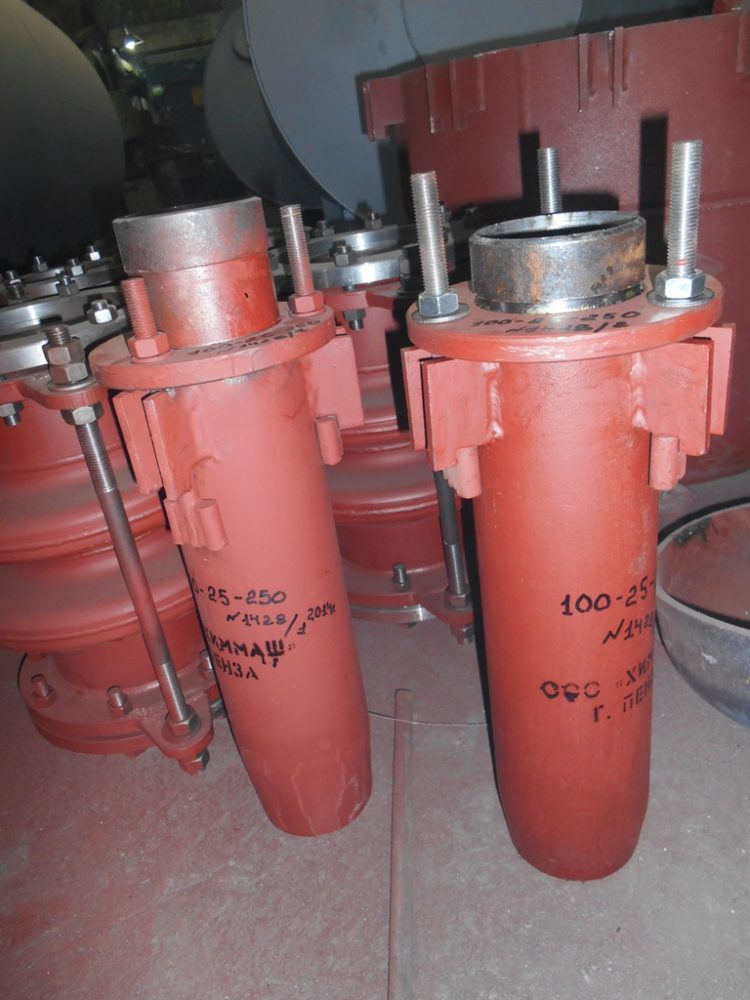

Сальниковые устройства скользящего типа (осевые) представлены в виде соединений между двумя трубами разного диаметра с включенной в них сальниковой прослойкой (набивкой).

Выбирая компенсаторы для трубопроводовтепловых сетей (и вообще — компенсирующие устройства любого назначения) помните о следующих нюансах:

Гофра должна быть цельной — перед покупкой тщательно осмотрите ее со всех сторон, возможно, она была повреждена при транспортировке и выгрузке.
При выборе ориентируетесь на определенные параметры (давление, расход, температура) перекачиваемой среды — для того или иного типа компенсаторов они разные, что указывается в характеристиках.
Герметичность каналов и камер имеет значение – многослойные компенсаторы часто при малейших повреждениях ее утрачивают.
Сальниковые компенсаторы имеют самый долгий эксплуатационный срок.
В зависимости от гладкости зеркала компенсатора, срок службы набивки варьируется: чем оно глаже – тем длиннее срок.
Сальниковые компенсаторы лучше всего зарекомендовали себя при капитальных ремонтах сложных структур в теплотрассах.

Цена на компенсаторы для трубопроводовварьируется в зависимости от производителя и специфики разновидностей и составляет:

сильфонные компенсаторы от 2 до 8$;
осевой (сальниковый) линейного расширения – 25 — 50$;
П-образные компенсаторы – 10 — 15$.

Устройство и его польза (видео)

Правила монтажа

Компенсаторы на трубопроводах горячей воды и их другие разновидности монтируются с учетом строгих требований и правил:

Сильфонные, линзовые и сальниковый компенсаторы подлежат монтажу исключительно в собранном виде;
Осевые сильфонные, линзовые и сальниковый компенсаторы устанавливаются только совместно с трубопроводом;
При произведении установки направление стрелки на корпусе компенсатора должно совпадать с направлением движения среды по трубопроводу;
При проведении монтажа исключаются нагрузки скручивающегося и продольного типа;
Монтажная длина должна строго соответствовать тем параметрам, которые указанны в чертежах;
П-образные компенсаторы устанавливаются с растяжением или сжатием на указанную в рамках проекта величину.

Установка всех компенсаторов на трубопроводах варьируется в зависимости от типа устройства - изделие может соединяться с трубопроводом предусмотренным способом. Это может быть фланцевое, сварное или муфтовое соединение.

Сильфонные компенсаторы бывают нескольких видов в зависимости от сегмента трубопровода, на который они устанавливаются. Сильфон представляет собой гофрированную оболочку из нержавеющей стали, сохраняющая плотность при многократных деформациях.

Металлический компенсатор сильфонный хорошо выдерживает как длительные внешние статические нагрузки, так и динамические изменения давления жидкостей, транспортируемых по трубопроводу. Компенсатору данного типа не страшны вибрации, гидроудары, механические и температурные деформации неподвижных опор. Обеспечивают герметичность и надёжную работу трубопроводов в течение максимально продолжительного времени. Фактически, они служат столько же, сколько и сами трубопроводы, что говорит о их неоспоримых преимуществах. К числу других их преимуществ следует также отнести простоту монтажа, неприхотливость в эксплуатации, нетребовательность в обслуживании.

Классификация

Классификация таких компенсаторов основывается на характере деформаций, которым им предстоит противостоять в процессе работы.

Компенсатор сильфонный осевой (КСО) принимает на себя осевые перемещения вещества, его вибрацию и деформации трубопровода под действием температурных изменений. Компенсирующая способность такого устройства зависит от количества сильфона и сильфонных колец - чем больше, тем лучше.
Сдвиговые компенсаторы (КССО) компенсируют деформации из-за продольного сдвига трубопровода. В состав данного устройства входят гофрооболочка, направляющая и крепежная арматура.
Угловые компенсаторы (КСП) используют для компенсации поворота трубы без изменения плоскости. Как и сдвиговый компенсатор, состоит из сильфона, крепежа и направляющего оборудования.
Универсальные компенсаторы (КСУ) такие компенсаторы могут быть расположены в любом сегменте трубопровода - они оснащаются защитным кожухом, который защищает компенсатор от любых внешних воздействий.
Стартовый компенсатор (СКК) - это одноразовый компенсатор, использующийся лишь в момент запуска трубопровода горячего водоснабжения.
Сильфонные компенсационные устройства (СКУ) - эти компенсаторы замечательны тем, что обладают возможностью безканальной прокладки и могут быть изолированы любыми материалами.

В тех случаях, когда возникает необходимость исключить распорные усилия, нередко возникающие в стыкуемых частях трубопровода, используют разгруженные. Сейсмические компенсаторы, как и следует из их названия, используются в сейсмоопасных районах. Компенсаторы внешнего давления применяются, когда нужно изолировать трубопровод от внешней среды с недостаточным или избыточным давлением.

Принцип работы

Общий принцип, по которому работает компенсатор сильфонный, определяется конструкцией его основной детали - сильфона, который состоит из нескольких слоев легированной нержавеющей стали. Стальная лента формуется в сильфон методом раскатки или гидравлической опрессовки. При возникновении в трубопроводе деформирующих напряжений такой компенсатор принимает их на себя и противодействует им за счёт гофрированной оболочки. То есть, деформируется сам компенсатор, а не основные части трубопровода. К основным видам деформаций металлических сильфонных компенсаторов в процессе эксплуатации относятся осевой ход, поворот и сдвиг.

Сильфонный компенсатор представляет одну из разновидностей устройств, препятствующих возникновению повышенного механического напряжения элементов трубопроводов вследствие температурных изменений их линейных размеров, вибраций и гидроударов. Компенсатор является неотъемлемой частью трубопроводных систем, транспортирующих среду с повышенной температурой и давлением. Выбор мест установки компенсаторов и их типов производится на стадии проектирования сети, по результатам расчета режимов ее работы.

В основе конструкции находится сильфон – тонкостенная гофрированная оболочка, способная выдерживать многократные осевые и угловые деформации.

Интересный факт. Возникновению термина «Сильфон» мы обязаны Уэстону Фултону, метеорологу университета Теннесси. В 1902 году, сконструировав термодинамический прибор, он использовал в нем известную ныне конструкцию, назвав ее «Sylphon», в честь древнескандинавской богини погоды. После этого возникло множество патентов на изобретения, использующие сильфон в самых разных областях техники.

Принцип действия

Работа трубопроводов систем теплоснабжения сопряжена с температурными колебаниями, обусловленными внешними погодными условиями и изменением режима тепловой сети. В результате колебания температуры, стальные трубы изменяют линейные размеры в осевом направлении (в длину) и в поперечном (в ширину).

Вследствие того, что трубопровод является жесткой сварной конструкцией, тепловое расширение и сжатие отдельных его участков вызывает возникновение значительных механических усилий по всей его длине. В зависимости от пространственной конфигурации сети, в отдельных местах труба может испытывать нагрузку на сжатие, растяжение, изгиб, сдвиг или кручение.

Кроме температурного фактора воздействия, трубопроводы испытывают вибрационные нагрузки, вызываемые работой турбинного, насосного и другого оборудования, имеющего вращающиеся элементы. При отсутствии компенсирования этих явлений, деформация отдельных участков может переходить из упругой области в пластичную зону. В результате этого, в наиболее нагруженных участках накапливаются усталостные изменения структуры металла, что приводит к быстрому его разрушению и разгерметизации трубопровода.

Сильфонный компенсатор, врезанный в трубопровод, способен испытывать значительные упругие деформации благодаря гофрированной конструкции. Усилия, вызывающие расширение и сжатие сильфона, значительно меньше, чем у основной трубы, по этой причине, наибольшие линейные перемещения происходят именно в компенсаторе. Трубы системы, установленные на скользящие опоры, свободно перемещаются по ним в осевом направлении, деформируя компенсатор. Это защищает трубопровод от опасных перегрузок.

На рисунке 1 продемонстрированы различные виды деформации сильфонного элемента компенсатора, имеющие место при воздействии усилий, возникающих в трубных системах.

а – Исходное состояние элемента в ненагруженном положении,

б – Уменьшение длины элемента в результате приложения внешнего сжимающего усилия,

в – Удлинение сильфона вследствие усилия, направленного на растяжение,

г – Поворот оси сильфона на некоторый угол, вызванный нагрузкой на изгиб,

д – Сдвиговая деформация, вызванная параллельным смещением осей стыкуемых труб.

Технические параметры

К основным техническим характеристикам данного вида компенсаторов относятся:

Рабочий ход, то есть рабочая величина осевой или угловой упругой деформации.

Внутренний диаметр или условный проход.

Максимальное рабочее давление.

Допустимая температура эксплуатации.

Среда, для работы с которой предназначено устройство.

Скорость перемещения среды в трубной системе.

Способ соединения с трубопроводом (фланцевый или под приварку).

Основные преимущества

Широкое применение этих устройств обусловлено целым рядом их преимуществ:

Небольшие габаритные размеры, позволяющие монтировать их на любых участках трубопроводов, независимо от варианта прокладки.

Простое обслуживание, отсутствие необходимости оборудовать специальные камеры.

Продолжительный срок службы, равный периоду эксплуатации трубопровода.

Область применения

Сильфонные компенсаторы используются в таких областях, как энергетика, металлургия, нефтепереработка, коммунальное хозяйство. Их применение преследует следующие цели:

Компенсирование температурных расширений элементов трубопроводов.

Предотвращение механического разрушения труб вследствие деформации.

Компенсирование ошибок, допущенных в процессе монтажа и приведших к несоосности трубных систем.

Нейтрализация вибрационных нагрузок, источником которых служит работающее оборудование и поток транспортируемого энергоносителя.

Обеспечение герметичности транспортных трубопроводов.

Выполнение соединений труб различного типа и диаметра

Технология изготовления

Самой ответственной частью конструкции компенсатора является сильфон. Материалом для его изготовления служит нержавеющая сталь, придающая изделию высокую коррозионную и температурную стойкость. Сначала тонкие листы стали свариваются продольно, затем на полученном цилиндре формируются гофры. Для обеспечения максимальной гибкости, стенки сильфона делают многослойными. Такая конструкция увеличивает сопротивление давлению, сохраняя при этом легкость деформирования.

Остальные элементы конструкции компенсатора, присоединительная и ограничительная арматура, выполняются из углеродистых сталей.

Разновидности

В зависимости от вида нагрузки, возникающей в месте установки компенсатора, выбирается его вид, рассчитанный на определенный характер деформации упругого элемента. Различают сильфонные компенсаторы следующих видов:

Осевой.

Угловой.

Карданный.

Разгруженный сдвиговый.

Стартовый.

Осевой компенсатор (КСО) устанавливается на прямолинейные участки трубопроводов между двумя неподвижными опорами, промежуточными или концевыми. Он предназначен для компенсирования деформации в осевом направлении.

Осевой компенсатор обладает высокой надежностью. Все виды отказов данного устройства связаны с неправильным его применением или ошибками, допущенными при монтаже:

Нарушение инструкции при размещении компенсатора.

Использование компенсатора в условиях появления несоосности, и как следствие, возникновение повышенных поперечных нагрузок.

Попадание посторонних предметов или грунта в пространство между гофрами.

Низкое качество направляющих опор трубопровода, вызывающее просадку и возникновение осевых сдвигов.

Коррозия сильфонных оболочек, вызванная повышенным содержанием хлоридов в перекачиваемой среде.

Угловой компенсатор используются для осуществления поворотных перемещений осей трубопроводов. Как правило, он устанавливается в местах изгиба трубопровода или соединения разных трубопроводов под углом. Благодаря характеру деформации компенсатора, его также называют поворотным.

Данный вид компенсаторов оборудуется шарниром (фото 3), позволяющим совершать перемещения только в одной плоскости. Такой шарнир служит защитой сильфона от скручивания. Конструкция углового компенсатора не позволяет ему совершать осевые перемещения.

Карданный компенсатор совершает угловые перемещения в любой плоскости.

В его конструкцию входят два шарнира в перпендикулярных плоскостях. Этот компенсатор также способен деформироваться в осевом направлении, что обуславливает его широкое применение.

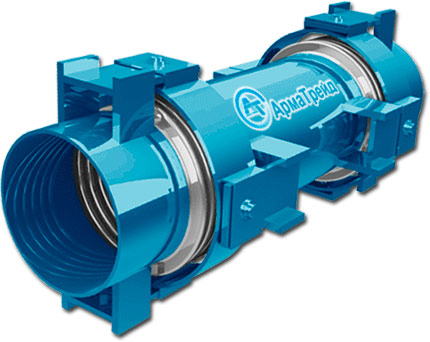

Сдвиговый компенсатор устанавливается в тех местах трубопроводов, где возможно возникновение усилий, направленных на взаимный сдвиг осей отдельных участков трассы. Одно из типовых применений этого вида компенсаторов – в местах ввода трубопроводов в здания. Эта мера позволяет избежать повреждения труб в результате неизбежной осадки строительных конструкций. С помощью данного компенсатора также возможно соединение участков сети, построенных с взаимным отклонением осей, то есть, компенсирование ошибок монтажа труб.

Чаще всего, устройства этого типа имеют два сильфонных элемента, разделенных промежуточной трубой, поэтому называются двухсекционными.

Стартовый компенсатор по конструкции является осевым. Отличие заключается в том, что сильфон покрыт снаружи кожухом, состоящим из двух половин. При осевой деформации, части кожуха движутся друг относительно друга.

Монтаж стартового компенсатора в предизолированный ППУ трубопровод происходит следующим образом. Ненагруженный компенсатор врезается в трубу. Труба заполняется водой, имеющей температуру 50% от рабочей величины. При этом, температурное расширение труб вызывает осевое сжатие сильфона компенсатора. Температуру воды поддерживают постоянной в течение суток. После этого, две половины кожуха деформированного компенсатора сваривают между собой. Затем соединяют проводники сигнальной системы изолированных труб, после чего корпус стартового компенсатора покрывается изоляцией. Такая процедура проделывается на всех прямолинейных участках между опорами.

При применении стартового компенсатора теплотрасса эксплуатируется в состоянии предварительного напряжения. Такой способ монтажа имеет ряд недостатков:

Монтаж может быть закончен только после начала отопительного сезона.

При производстве ремонта трубопровода, стартовый компенсатор необходимо менять.

Заключение

Использование компенсаторов является основным решением в мировой практике проектирования различных трубных систем. Сильфонные компенсаторы занимают одно из ведущих мест в ряду устройств аналогичного назначения. Их применение относится к наиболее эффективным методам борьбы с последствиями деформации в трубопроводных системах.
