Большинство автомобилистов хорошо знают о том, что машины не особо любят контакты с водой. Потому водители стараются всячески избегать проездов по глубоким лужам даже в городских условиях.

Внедорожники в этом плане более проходимые, они способны проходить достаточно тяжёлые участки бездорожья, форсировать реки вброд и порой практически до лобового стекла .

Но вне зависимости от эксплуатируемого автомобиля, никогда не стоит забывать о таком явлении как гидроудар двигателя. Это крайне опасная вещь, которая может произойти не только на бездорожье при попытке форсировать реку или озеро. Подобное случается в обычных городских условиях, когда проходит сильный ливень или авто пытается проехать по глубокой луже.

Что это

Начнём с самого понятия гидроудар двигателя, и как он происходит. В обычном режиме работы силовой установки в рабочие цилиндры поступает топливовоздушная смесь. Поршни сжимают её, от сжатия или свечи она воспламеняется, образующаяся сила толкает поршень обратно и так повторяется многократно. Такое явление позволяет приводить в движение транспортное средство.

Но теперь следует разобраться в том, что значит этот самый гидроудар двигателя. Он происходит, когда кроме топлива и воздуха в цилиндре оказывается дополнительно вода. Циклы не прерываются, что идёт сжатие и воспламенение. Единственная и самая главная проблема в том, что вода, в отличие от топливовоздушной смеси (фактически газа) практически не может сжиматься.

Когда количество воды незначительно, ничего страшного обычно не происходит. Влага быстро испаряется из-за высокой температуры. Но когда объём воды возрастает, а поршень при этом находится в верхней мёртвой точке, начинаются проблемы. Деформируется шатун, а также происходят иные разрушительные процессы.

Поскольку вода практически не сжимается, при такте сжатия поршень движется вверх, но упирается в слой воды. Она не даёт полностью закончить такт и добраться до верхней точки своего движения. Цикл не заканчивается, возникает такое явление как гидроудар.

Гидроудары способны приводить к крайне серьёзным и опасным разрушениям элементов конструкции двигателя. Первым страдает в основном шатун. Происходит подобное из-за того, что шатун располагается между поршнем, который при этом упёрся в воду, и коленвалом, совершающим свои вращения по инерции. Это приводит к деформации шатуна. Он гнётся, поскольку фактически зажат между двумя элементами. Словно молот и наковальня.

Исходя из всего сказанного выше, гидроударом можно назвать попадание в пространство поршня внутри камеры сгорания воды. Из-за этого начинается активный разрушительный процесс, при котором могут гнуться и деформироваться элементы двигателя. Страдают шатуны, поршни, в цилиндрах образуются трещины.

Всё это оборачивается . А иногда, если вовремя не принять правильное решение, и продолжить при этом движение на повреждённом моторе, требуется полная замена силовой установки. А это крайне внушительные финансовые затраты.

Причины

Автомобилисты уверены, что проблема гидроударов актуальна только для тех, кто совсем недавно оказался за рулём. Якобы исключительно новички допускают подобные ошибки, а с бывалыми водителями такое никогда не произойдёт.

Но это большое заблуждение. Никто от гидроудара полноценно не застрахован, потому с этим явлением сталкиваются и те, кто много лет провёл за рулём безо всяких серьёзных происшествий и ошибок.

Именно большой опыт часто играет с автомобилистом злую шутку. Он уверен, что всё знает и умеет, а потому в действительно забывает элементарные вещи. Плюс пересадка с одной машины на другую, которые отличались по своим характеристикам и возможностям, приводит к допущению банальных ошибок.

Есть 3 основные причины, которые и приводят к гидроударам силовой установки.

Глубокие лужи. Если водитель часто любит на высокой скорости проехать по достаточно глубокой луже, вероятность столкнуться с гидроударом существенно возрастает. Это объясняется тем, что из-за глубокой лужи вода с лёгкостью проникает в воздушный фильтр. Уже через него совсем близко находится камера сгорания. Преград на пути в неё после фильтра практически не остаётся.
Водные преграды. Не только владельцы внедорожников пытаются преодолеть разные водные преграды. Даже когда водоём, река или озеро кажутся мелкими, рисковать стоит лишь при полной уверенности в своей машины. В противном случае уровень воды достигает воздухозаборников, жидкость следует в воздушный фильтр, а оттуда уже направляется в поршневую систему силовой установки.
Неисправности двигателя. Даже в абсолютно солнечный день при отсутствии луж и водных преград в цилиндрах может оказаться вода. Объяснить подобное можно трещинами и деформациями прокладки ГБЦ. Если это происходит, в роли воды выступает охлаждающая жидкость, которая просачивается через повреждённую прокладку. Когда гидроудар обусловлен именно нарушением целостности конструкции двигателя, зачастую он проявляется при запуске мотора.

Исключить эти факторы можно. Но не все водители тщательно следят за , а порой просто забывают о необходимости соблюдать осторожность, пытаясь преодолеть какие-то лужи или иные водные препятствия.

Характерные признаки

Также водителям стоит знать о том, как определить гидроудар. Определённого одного признака здесь нет. Подобное явление определяется несколькими характерными симптомами.

Вода в коллекторе. Первостепенные признаки гидроудара, произошедшего в двигателе, проявляются в виде воды. Именно вода попадает в топливо в камере сгорания бензинового или дизельного мотора, мешает нормальному завершению цикла. Если в бензине и воздухе дополнительно оказывается вода в достаточно большом количестве, гидроудар неизбежен. И для начала нужно поискать наличие следов влаги на впускном коллекторе. Причём такие симптомы определяются в первые же дни. В противном случае вся вода испарится, и будет непонятно, действительно ли проблема в ней. Тут не сложно разобраться, как определить гидроудар в системе двигателя. Если вода есть, значит диагноз поставлен верно.
Воздушный фильтр. Ещё один вариант того, как узнать, был ли в двигателе столь опасный гидроудар. Проверить коллектор из-за конструктивных особенностей двигателя не всегда получается. Потому стоит посмотреть на воздушный фильтр. Его не сложно изучить даже в полевых условиях. Если он деформирован (фильтрующие бумажные элементы намокли), видны влажные разводы, то это характерные признаки удара.
В результате произошедшего удара шатун деформировался, из-за чего доходить до верхней точки поршень уже не способен. При таком явлении полоса нагара будет увеличиваться. Происходит это пропорционально деформации самого шатуна.
По причине деформации искривлённый шатун не способен создавать равномерное движение для поршня. Потому к одной стороне поршень прилегает сильнее, а ко второй слабее. Отсюда наблюдается неравномерность нагара.
Также признаки того, что произошёл гидроудар двигателя, проявляются в виде деформации самого поршня. Для оценки состояния мотора стоит посмотреть на наличие потёртостей в тех местах, когда поршень контактирует с цилиндром, а точнее его стенками. Если произошёл удар с дальнейшей деформацией, следы соприкосновения будут идти наискось, а не по прямой линии, как это происходит при исправной работе элементов.
Далеко не всегда вода проникает только в 1 цилиндр. Потому порой ломается только один шатун, а в остальных цилиндрах эти элементы лишь деформируются, сгибаются. Чаще всего излом происходит в верхней части шатуна. Не все изгибы легко заметить. Нужно смотреть внимательнее.
Ещё вариант того, как понять, что в двигателе произошёл опасный гидроудар. Но для этого придётся снять головку блока цилиндров. Здесь наблюдается существенная разница в цвете камер сгорания. Одна становится более чёрной или тёмной на фоне остальных.
По краям шатунных вкладышей могут наблюдаться следы потёртостей. Объясняется неравномерным распределением нагрузки.

Чтобы лучше понимать суть происходящего, порой лучше отправить машину на диагностику в автосервис. Только ехать своим ходом не рекомендуется. Для этих целей стоит обратиться в службу эвакуации. Иначе вы рискуете окончательно вывести из строя двигатель.

Рассмотренные симптомы редко встречаются по одному. Чаще всего это сочетание из нескольких характерных признаков. При их обнаружении можно точно и с уверенностью заявлять о том, что в двигателе вашего автомобиля произошёл опасный гидроудар.

Действия при гидроударе

Учитывая потенциальную угрозу такого явления, автомобилисты активно интересуются тем, что нужно делать и как правильно поступить при гидроударе их двигателя.

На этот счёт специалисты и просто опытные водители дают несколько полезных рекомендаций.

Ни в коем случае не пытайтесь снова. Даже если ваша машина мешает другим участникам движения, любая попытка запуска может потенциально привести к разрушительным и ещё более серьёзным процессам. Потому золотое правило заключается в том, чтобы не заводить мотор после удара.
Далее нужно найти воздушный фильтр на своей машине и открыть его. Если при демонтаже в фильтре обнаруживается вода, ваши подозрения насчёт возможного гидроудара подтвердились. Фильтр нужно просушить и тщательно насухо протереть корпус. Следует избавиться от остатков воды.
Если речь идёт о машине с бензиновым двигателем, тогда нужно снять свечи зажигания, а коленвал попытаться прокрутить вручную. В процессе прокручивания появляется ощущение, как противовесы цепляют поршни либо поршни начинают клинить. Если это происходит, автомобиль уже точно самостоятельно поехать не сможет. Когда зацепов нет и ничего не задевается при прокручивании, деформация незначительная. В теории есть возможность поехать своим ходом, но и в этой ситуации лучше вызвать эвакуатор.
После проведённых манипуляций, когда явных признаков деформации и поломок нет, попробуйте прокрутить двигатель стартером. Если слышатся стуки и посторонние звуки, прекратите попытки и остановите мотор. Повторно пытаться его запустить нельзя. Когда всё в пределах нормы, то есть гидроудар не нанёс серьёзных повреждений, можно заводить двигатель и ехать в автосервис.

Не имеет никакого значения, насколько серьёзным оказался этот удар. Он всегда требует обязательного визита в автосервис или самостоятельного восстановления, если водитель хорошо разбирается в соответствующих ремонтных работах.

И сильные и слабые удары зачастую сопровождаются определёнными деформациями и мелкими поломками. Даже при незначительном ударе повреждения могут носить накопительный характер. Сначала всё будет работать хорошо и стабильно, но постепенно ситуация начнёт ухудшаться, двигатель выйдет из строя, а на его восстановление понадобится крупная сумма денег.

Намного лучше проверить всё сразу, подкорректировать конструкцию мотора, поменять повреждённые элементы, и продолжить эксплуатацию своего транспортного средства, но уже не допуская те же ошибки.

Потенциальные последствия

Степень серьёзности последствий от гидроудара двигателя напрямую зависит от действий самого автомобилиста. Некоторые обходятся появлением погнутого клапана или шатуна. Если погнуло поршень, то задача по восстановлению станет уже более серьёзной, поскольку гнутый поршень вернуть в начальное рабочее состояние не так просто.

Факт в том, что при гидроударе гнёт не только шатуны, но и деформируются другие элементы. Обойдётся ли удар незначительными повреждениями, либо придётся отдавать мотор на капитальный ремонт, зависит от грамотности водителя и правильно предпринятых им действий.

С наиболее серьёзными последствиями сталкиваются те, кто после удара не выключает мотор. Он продолжает работать, что ведёт к усугублению проблемы и к новым деформациям. Чаще всего подобное действие заканчивается капитальным ремонтом.

Чтобы понимать опасность гидроудара, следует рассмотреть несколько наиболее часто встречающихся последствий:

выходит из строя шатун;
в гильзе образуются трещины;
в блоке цилиндров появляется дыра;
деформируется поршень.

Гнущийся из-за сильных воздействий с двух сторон шатун обычно проявляет себя двумя способами. Если удар был сильный, то сразу же появляется так называемая рука дружбы. Так называют ситуацию, когда повреждённый шатун пробивает в блоке отверстие и выходит наружу.

Второй вариант аналогичен первому, то есть блок также пробивается шатуном. Но происходит это через несколько сотен, а иногда и тысяч километров, поскольку слегка повреждённый элемент накапливает усталость. В конечном итоге шатун всё равно не выдерживает. Порой даже опытные механики не могут сразу заменить незначительное изменение геометрии. Потому часто автомобилистам, которые столкнулись с гидроударом, рекомендуют сразу заменить вероятно повреждённый шатун.

Но не всегда заглохнувший двигатель является следствием гидроудара. Иногда подобное происходит, если вода из лужи или водоёма попадает на датчик мотора, либо же затрагивает электропроводку.

Тут можно немного подождать, чтобы остатки воды стекли и всё хорошо просохло. Если после этого машина легко заведётся без каких-либо проблем, дело не в гидроударе. А потому движение можно продолжать своим ходом. Но когда такое случается постоянно, настоятельно рекомендуется проверить состояние электрической проводки, а также поменять датчик по мере необходимости.

Когда виновником ситуации становится именно гидроудар, своим ходом двигаться дальше настоятельно не рекомендуется. Даже простые попытки снова запустить двигатель могут обернуться дорогостоящим ремонтом. Остановитесь, позвоните в службу эвакуации и попросите доставить ваше транспортное средство к автосервису. Там специалисты смогут наглядно оценить, к каким повреждениям привёл гидроудар, и во сколько обойдётся ремонт.

Как предотвратить гидроудары

Абсолютно закономерно и логично интересоваться тем, как можно избежать гидроудара двигателя.

Каждый прекрасно понимает, насколько неприятным явлением является этот гидравлический удар, и к каким последствиям он может привести.

Водитель имеет реальную возможность максимально обезопасить себя от подобных ситуаций. Чтобы минимизировать вероятность лично столкнуться с явлением гидроудара двигателя, следует учитывать несколько достаточно простых правил.

Максимальная величина брода. У каждой машины есть свои ограничения относительно того, насколько глубоко она может погружаться в воду. На многих внедорожниках это прописывается в качестве отдельного пункта технических характеристик. Но встречается и на легковых машинах. Суть заключается в том, чтобы не погружать воздушный фильтр в воду.
Оценка ситуации. Водитель едет по дороге и видит впереди лужу, брод или иную водную помеху. При наличии малейшей возможности избежать проезда по этому месту стоит ею воспользоваться. Объехать по обочине или найти другую дорогу куда лучше, чем потом устранять последствия гидравлического удара. Если же другого пути нет, форсировать нужно предельно осторожно. На минимальной скорости. Когда водитель видит, что машина погружается больше допустимого уровня, сдавайте назад. Ехать дальше очень опасно.

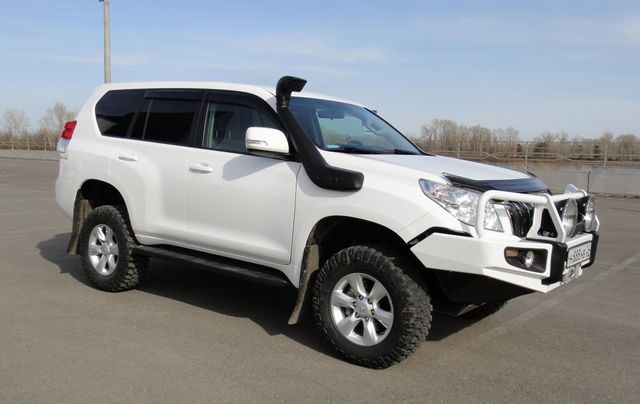

Шноркель. Это один из самых эффективных элементов для предотвращения гидравлических ударов. Шноркели являются специальными патрубками, которые устанавливаются на автомобили. В основном это делают на внедорожниках, чтобы двигатель всасывал воздух с максимально высокой точки. Это позволяет без опасений преодолевать даже самые глубокие водные преграды. В цилиндры вода не попадёт за счёт установленного шноркеля.
Стихийные бедствия. Если на ваш населённый пункт обрушился , начали выходить реки из берегов и наблюдаются сильные подтопления, машину лучше вовсе не эксплуатировать в таких условиях. Оказавшись в подобной ситуации, когда иного выхода нет, старайтесь выбирать дороги, проходящие по возвышенностям. В любой низменности вода может накапливаться в течение нескольких минут. Где ещё недавно автомобиль спокойно ехал по маленькой луже, вскоре машины начинают плыть. Преодолевая воду, не газуйте сильно. Если вода начнёт заливать капот, вы рискуете заглохнуть и стать заложником стихии.
Проверка воздуховодов. Её нужно проводить периодически, вне зависимости от дорожных условий, осадков и прочих факторов. Никогда не знаешь, когда столкнёшься с необходимостью преодолевать водное препятствие. При этом нужно быть уверенным, что в воздуховодах отсутствуют какие-либо повреждения.
Воздушный фильтр. Водителям рекомендуется периодически проверять его состояние, а также вовремя осуществлять замену. Неоднократно случалось так, что на фильтре появлялись пробои и трещины в результате длительной эксплуатации, либо из-за агрессивной манеры езды. Достаточно будет проехать под дождём, чтобы через эти отверстия в фильтр проникла вода, и двигатель столкнулся с гидравлическим ударом.

Объективно оценивая ситуацию, можно с уверенностью сказать, что гидроудары являются крайне опасными явлениями, способными спровоцировать серьёзные и дорогостоящие поломки.

Не имеет большого значения, насколько сильным или слабым был сам гидравлический удар. Почти в любой ситуации в дальнейшем требуется ремонт силовой установки. И намного лучше, когда такие ремонтные работы ложатся на плечи грамотных специалистов.

Гидроудар в цилиндре происходит тогда, когда объем жидкости, попавшей в цилиндр, превышает объем камеры сгорания при положении поршня в верхней мертвой точке (ВМТ). В отличие от воздуха или топливовоздушной смеси вода несжимаемая. А раз так, то происходит следующее. На такте сжатия оба клапана закрыты, а поршень движется вверх, сжимая топливовоздушную смесь. Наличие воды в цилиндре делает процесс нарастания давления более быстрым, а при подходе поршня к ВМТ он может попросту «упереться» в воду. Давление в цилиндре вырастет тогда многократно.
Сила давления, приложенная к поршню, передается через поршневой палец на шатун, вызывая в последнем большие напряжения сжатия. Инерция вращающегося коленчатого вала велика: не надо забывать, что при включенной передаче коленвал дополнительно прокручивается за счет инерции движущегося автомобиля. И шатун попадает «между молотом» и наковальней»: с одной стороны поршень (его не пускает дальше вода), а с другой - коленвал, вращаемый другими цилиндрами и всей массой автомобиля.
Результат? Шатун деформируется - его стержень изгибается в плоскости вращения коленвала. Точнее, теряет устойчивость под действием сжимающей нагрузки, причем расстояние между центрами отверстий верхней и нижней головок уменьшается.
А что с двигателем? В такой ситуации он, как правило, останавливается слишком велико тормозное усилие воды. Причем остановка происходит независимо от частоты вращения. Но при высокой частоте вращения последствия могут носить просто катастрофический характер.

Что еще может пострадать при гидроударе?
Гнутым шатуном последствия гидроудара не исчерпываются. Например, на поршневой палец действует та же сила, и он изгибается. Это легко проверить, приложив к деформированному пальцу лекальную линейку или палец нормальный.
Для поршней гидроудар также не проходит бесследно - известно немало случаев их повреждения. Обычно деформируется нагруженная сторона юбки. Происходит это следующим образом. Сила давления на поршень вблизи ВМТ очень велика, а это значит, что резко возрастает сила трения в соединении поршня с пальцем. В результате при перекладке в ВМТ поршню трудно повернуться на пальце. Поэтому он поворачивается вместе с шатуном, причем юбка поршня упирается в стенку цилиндра, деформируется и даже может треснуть.
Ситуация ухудшится, после того как коленвал прокрутится дальше и поршень опустится к нижней мертвой точке (НМТ). У современных двигателей при положении поршня в НМТ зазор между ним и противовесами коленвала редко превышает несколько миллиметров. А деформация шатуна, как правило, больше. Что происходит в такой ситуации, ясно: шатун потянет поршень вниз и «посадит» его на противовесы. Подобного насилия не выдержат бобышки поршня, обязательно треснут.
А теперь представим, что двигатель продолжает работать. Возникший при этом стук - отнюдь не самое страшное. Дело в том, что и шатун и поршень испытывают большие знакопеременные нагрузки, которые резко возрастают при деформации шатуна и упоре поршня в противовесы в момент нахождения в НМТ. Практика показывает, что через некоторое время шатун или поршень разрушаются. И сломанный шатун пробивает блок цилиндров.
При гидроударе страдают и другие детали и элементы двигателя. Например, в верхней части цилиндра, где давление очень велико, могут появиться трещины. Особенно это характерно для алюминиевых блоков цилиндров с «мокрыми» или «сухими» гильзами, уступающих чугунным моноблокам в прочности. Но даже если трещин не обнаружено, возможна деформация верхней части цилиндра, и без ремонта уже никак не обойтись.
Давление в цилиндре способно деформировать и головку блока: на привалочной плоскости вблизи поврежденного цилиндра, как правило, обнаруживается деформация около 0,03-0,05 мм. А вот коленчатый вал, несмотря на запредельные нагрузки, как ни странно, страдает редко - его остаточная деформация обычно не превышает 0,01-0,02 мм.
При гидроударе большие нагрузки возникают в приводе распределительного вала. Ведь в момент практически мгновенной остановки двигателя распредвал, продолжая вращаться, резко натягивает цепь или ремень. Значит, ударные нагрузки испытывают и другие элементы привода - особенно натяжитель. Поэтому все эти детали после гидроудара рекомендуется менять.
Итак, главные проблемы в двигателе возникают не столько в момент гидроудара, сколько при последующей работе мотора с дефектными деталями. Так что от действий водителя во многом зависит, насколько серьезными будут повреждения. Поэтому не менее важен вопрос...

Как поступить после гидроудара
Самый лучший вариант, как ни странно, - это когда двигатель при гидроударе заклинил. Обычно такой «клин» происходит из-за упора деформированного шатуна в стенку блока цилиндров. Тогда у ретивого водителя, выкатившегося из лужи с заглохшим мотором, не останется шансов прокрутить коленвал («ломом» либо с троса) - и прикончить двигатель. Ремонт же заклиненного мотора обычно сводится к замене шатуна и поршня с пальцем.
Гораздо хуже (а так случается часто) если двигатель, набрав воды в цилиндры, останавливается, но не заклинивает: коленвал вращается, но полного оборота сделать нельзя - вода не пускает. Вот здесь и подстерегает незадачливого водителя опасность. Судите сами.
Попадание воды в цилиндры, при невысокой частоте вращения коленвала приводит к тому, что двигатель глохнет, автомобиль останавливается, но никаких повреждений детали не получают. Пока за дело не возьмется водитель.
Ему бы остановиться, подумать, но нет, он торопится, достает трос из багажника... Такому можно сразу, не отцепляя трос, буксировать автомобиль на СТО, на замену шатунов, по меньшей мере. А всего-то надо было свечи вывернуть и стартером прокрутить коленвал, чтобы воду из цилиндров удалить. Дальше заворачивай свечи, запускай - и поехали! Однако такое почему-то редко приходит в голову.

Что делать с двигателем после гидроудара?
Придется разбирать такой двигатель и детали очень тщательно проверять и измерять. Но для начала желательно удостовериться, что причиной является именно вода, попавшая в цилиндры. Для этого достаточно снять крышку воздушного фильтра: наличие в корпусе фильтра воды подтвердит ваши опасения.
Очень важно, сколько времени простоял автомобиль после гидроудара. Если день-два - нормально, а если месяц? Тогда цилиндры и поршневые кольца будут повреждены коррозией, и может потребоваться расточка блока под ремонтные поршни. Ну а если двигатель с водой оставили на год (такие случаи тоже были), то изъеденные ржавчиной цилиндры могут подойти для расточки даже в максимальный ремонтный размер.
Очень редко после гидроудара удается выправить деформированные шатуны, даже если на вид они не слишком кривые. Причина - в сжатии шатуна по оси стержня. Из-за этого поврежденный шатун так и останется укороченным - в лучшем случае на 1-2 мм. Использовать его нельзя не только вследствие уменьшения степени сжатия в цилиндре, но и по причине задевания поршня за противовесы коленвала. Больше всего хлопот доставит ремонт блока, особенно если будут обнаружены трещины или пробоины. Правда, практика показывает, что эта беда поправима. В остальном же ремонт мало отличается от обычного капитального, проводимого во многих мастерских и СТО. И все-таки, лучше до ремонта двигатель не доводить. То есть, не попадать в лужу в любом смысле. Для этого следует знать...

Как избежать гидроудара?
Главное правило - никогда не проезжать по глубокой луже на высокой скорости. Езжайте на повышенных оборотах, но медленно! Даже если у вашего автомобиля очень мощный мотор. Ведь именно тогда ремонт его будет особенно недешевым. При большой скорости движения перед автомобилем возникает волна, которая накрывает капот и, будьте уверены, заполняет водой переднюю часть подкапотного пространства, где располагается воздухозаборник впускной системы. Автомобили разных марок ведут себя «на воде» тоже по-разному. Дело в конструктивных особенностях - где конкретно расположен воздухозаборник, как поступает под капот вода и при каких условиях она может попасть в двигатель. Некоторые автомобили проявляют повышенную склонность к гидроудару - в том смысле, что для этого им нужны меньшие скорость и глубина лужи. Что совершенно неудивительно, потому что зачастую в конструкции автомобиля не приняты во внимание условия его эксплуатации. Особенно опасен гидроудар для дизелей: из-за высокой степени сжатия у них мал объем камеры сгорания, а дроссельная заслонка, как правило, отсутствует. Поэтому вывести дизель из строя может даже незначительное количество попавшей в него воды
В заключение отметим, что причиной гидроудара в цилиндре иной раз может стать вовсе не вода из лужи. Например, негерметичная прокладка головки блока цилиндров при стоянке автомобиля может привести к натеканию охлаждающей жидкости в один из цилиндров. И тогда при запуске возможен гидроудар. Известны и совсем экзотические случаи гидроудара - к примеру, из-за разрыва мембраны регулятора давления топлива. Тогда в двигатель через вакуумный шланг под давлением быстро поступает большое количество топлива. Гидроудар возможен и при быстром разрушении подшипников и уплотнений ротора турбокомпрессора, когда в цилиндры сразу поступает большое количество масла. Поскольку эти дефекты являются следствием эксплуатации автомобиля, их рекомендуем устранять заранее, не дожидаясь наступления катастрофических последствий. Правда, бывают и «гидроудары» совсем другого рода. К примеру, после некачественного ремонта произошло разрушение поршня или шатуна, а ремонтники, дабы снять с себя ответственность, обвиняют водителя в лихой езде по лужам. Редко, но встречается и производственный брак, в результате которого происходит разрушение деталей, а двигатель может получить повреждения, весьма похожие на описанные. Тогда недобросовестные продавцы автомобилей могут избежать дополнительных затрат на исполнение гарантийного ремонта, если попытаются свалить вину изготовителя на водителя. Какие только сказки не приходилось слышать от ловкачей, прикрывающих свою нерадивость гидроударом, причем при любом удобном случае. А некоторые, наиболее продвинутые, даже термины новые придумывают, только чтобы водитель всегда оставался у них виноватым. «Отложенный гидроудар» - одно из их изобретений. Например, двигатель вышел из строя в результате поломки, а воды в корпусе воздушного фильтра нет. Значит, говорят эти умники, гидроудар случился давно, а разрушение произошло только сейчас - вот он и «отложенный». Конечно, усталостное разрушение деформированных деталей в принципе исключать нельзя, но тогда требуется еще доказать, что эти разрушения произошли в результате деформации деталей именно при гидроударе. В действительности же намного чаще наблюдается обратная картина - детали деформируются уже после разрушения, которое к гидроудару отношения не имеет. В такой ситуации избежать последствий «отложенных» и многих других аналогичных «гидроударов» по… кошельку водителя поможет только грамотная техническая экспертиза. Но это уже другая история…

Известный факт заключается в том, что нормальная работа силового агрегата любого автомобиля обеспечивается исключительно топливно-воздушной смесью, свободно циркулирующей в цилиндрах мотора. Если в надпоршневое пространство камеры сгорания из внешней среды через воздушный фильтр попадает вода, происходит поломка, называемая гидроударом двигателя.

Эта чрезвычайно неприятная ситуация может в конечном итоге привести к выходу из строя силового агрегата. Какая причина может вызвать необходимость капитального ремонта, существует ли возможность выхода из ситуации с наименьшими материальными потерями? Предоставленная далее информация ответит на интересующие вопросы.

Причины происхождения гидроудара

Вода, в отличие от воздуха, абсолютно не подлежит сжатию. Поэтому попадание жидкости в рабочее пространство цилиндров негативно отражается на работе силового агрегата. Соприкосновение поршня с несжимаемым объектом (в рассматриваемом случае представленным водой) приводит к разнообразным неисправностям двигателя автомобиля, вплоть до полной поломки.

Следует отметить, что подобная неприятность случается даже при появлении жидкости в топливно-воздушной смеси одного из цилиндров.

Поскольку приближающийся к верхней мертвой точке поршень не способен сжать неподдающуюся воду, его движение сопровождается ударом металлического рычага о несжимаемую влагу. Плачевным результатом является недопустимая деформация важных функциональных деталей ДВС. Последствиями подобной ситуации могут стать два варианта:

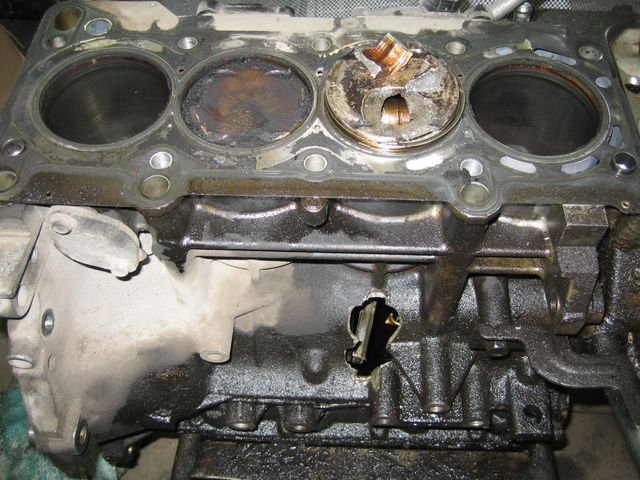

Согнутый непомерной нагрузкой шатун моментально ломается, пробивая отверстие в блоке цилиндров. Бывалые автомеханики называют подобную неисправность «рукой дружбы», показываемой двигателем;
Такой же печальный исход, предполагающий замену цилиндров, ожидает автомобиль, прошедший некоторое, порой весьма значительное расстояние после гидравлического удара. Разумеется, уберечь двигатель от непредвиденного капитального ремонта способна неусыпная бдительность владельца, своевременно заменившего деформированные детали.

Итак, установленной причиной гидроудара в автомобильном моторе является появление жидкости в рабочем пространстве камеры сгорания. Вода проникает в цилиндры из внешней среды, беспрепятственно минуя воздуховод.

По каким признакам определяется гидроудар

Пробитая шатуном дыра в блоке цилиндров может являться результатом недостаточно плотного прилегания крышки, защищающей металлический рычаг снизу. Это происходит благодаря раскручиванию крепежных деталей.

Исходя из понятия, что такое гидроудар двигателя, определяются симптомы этого довольно неприятного явления. Наличие следов воды хотя бы в одном из цилиндров свидетельствует о свершившемся факте. Опытные водители способны распознать признаки гидроудара по следующим симптомам:

влага, обнаруженная во впускном коллекторе, обычно сопровождается заметной деформацией фильтрующего элемента воздуховода;
значительное увеличение полосы нагара в цилиндре;
неравномерность нагара, некоторая его «затертость» с одной стороны;
на поршне появляется косая потертость;
чрезмерное искривление и недопустимый изгиб шатуна;
на головке цилиндра, пострадавшего от гидроудара, наблюдается более плотный слой нагара, чем на остальных деталях;
на краях шатунных вкладышей коленчатого вала появляются специфические затертости.

Следует отметить, что перечисленные выше признаки могут сочетаться. Выявление сразу нескольких симптомов является неоспоримым доказательством того, что автомобиль пострадал от гидроудара двигателя, а что такое неприятное событие влечет за собой, об этом поведает следующий раздел предлагаемой публикации.

Последствия проникновения жидкости в рабочее пространство цилиндров автомобильного мотора

Гидравлический удар двигателя считается достаточно серьезной неисправностью. Однако, существенных неприятностей мотору, работающему на холостом ходу, он не доставляет. Единственной проблемой является то, что автомобиль может неожиданно заглохнуть. Обычно в подобной ситуации обходятся без серьезных повреждений.

В двигателе едущей машины в результате гидравлического удара образуются существенные неисправности. Это обусловлено тем, что инерция движения создает невероятно большие нагрузки на поршень со стороны поврежденного от контакта с жидкостью шатуна. Такая ситуация грозит автомобилю деформацией и разрушением вкладышей, неисправностями шатунов и колец, поломкой коленчатого вала.

Самое тяжелое последствие гидроудара двигателя подстерегает машину при обратном ходе поршня. Частицы поврежденных деталей вполне способны привести к разрушению поршня или образованию дыры в стенке цилиндра. Такой мотор не подлежит реконструкции, требуя полной замены.

Медленное движение автомобиля снижает резкость импульса, создаваемого гидравлическим ударом. Это сохраняет функциональные узлы от повреждения, отражаясь лишь на целостности шатуна. Он может подвергаться деформации или просто изгибаться.

Незначительный изгиб уменьшает рабочую длину шатуна, вызывая удар поршня в нижней точке о противовесы коленвала, и через некоторое время он разрушается. Сильно изогнутый шатун, касаясь стенки цилиндра, в конечном итоге заклинивает внутри камеры.

Порядок действий после гидроудара двигателя

Если не удалось уберечь мотор от попадания жидкости, и машина неожиданно заглохла, не следует пытаться вновь завести ее стартером. При выключенном зажигании рекомендуется проверить состояние воздушного фильтра. Присутствие в нем воды свидетельствует о свершившемся гидравлическом ударе двигателя.

Для удаления жидкости из цилиндров следует убрать свечи зажигания и принудительно провернуть коленвал ручкой. При попадании воды в картер мотора необходимо срочно заменить смазку. Если не удается высушить воздушный фильтр, следует поставить новый.

Свободное проворачивание коленчатого вала свидетельствует о недостаточно серьезной деформации шатуна. Это позволяет избежать неприятных последствий гидроудара, удаляя жидкость через места фиксации свечей зажигания. Из этих отверстий вода под действием поршней покидает камеру сгорания.

Далее следует просушить цилиндры, продувая их насосом через те же свечные отверстия. После этого можно осторожно попробовать завести двигатель. Если работающий мотор не издает посторонних звуков, наподобие стука, допускается дальнейшее движение автомобиля.

Однако, не помешает внимательно контролировать температуру, одновременно наблюдая за давлением масла. При обнаружении малейших отклонений от нормы следует незамедлительно остановить машину, заглушив пострадавший от гидроудара мотор.

Если же ручное вращение коленвала вызывает затруднения или при его прокручивании раздается отчетливо слышимый стук, заводить двигатель категорически запрещено. Нарушение этой рекомендации может обернуться дырой в блоке цилиндров. Автомобиль следует доставить на буксире или эвакуатором в ближайшую мастерскую, где профессиональные механики проведут тщательную диагностику и окажут необходимую помощь пострадавшему мотору.

Для обеспечения безопасности воздухозаборника от попадания жидкости, прежде всего не следует допускать погружения автомобиля в воду глубже допустимого уровня, то есть максимум до середины колес. Если возникает частая необходимость преодоления серьезных водных препятствий, рекомендуется оборудовать машину специальным приспособлением, называемым шноркелем.

При отсутствии данного устройства в случае поднятия воды до капота следует незамедлительно остановить автомобиль, заглушив двигатель. Помимо того, особого внимания требует исправное состояние резиновых воздуховодов.

Основными функциями шноркеля, представленного особой двухканальной трубой, являются подача воздуха в камеру сгорания параллельно отводу отработанных газов. Это вертикально расположенное приспособление предназначается для защиты входа воздухозаборника от случайного проникновения жидкости в двигатель. Также оно оберегает от воды и выход глушителя.

Способность шноркеля выполнять свои защитные функции обеспечивается благодаря увеличению высоты расположения вышеуказанных деталей. Следует отметить, что воздухозаборник автомобиля стандартной комплектации обычно размещен под передними крыльями на расстоянии 0.8-1.0 м от поверхности земли.

Кстати, вода способна заглушить бензиновый двигатель не только из-за гидроудара, но также благодаря отсутствию искрообразования в свечах зажигания, вызываемому намоканием трамблера. Обычный компрессор поможет справиться с нежелательной влагой в электрической системе и в моторном отсеке автомобиля.

Предусмотрительный водитель, намеревающийся форсировать водные преграды, заблаговременно оборачивает катушку с трамблером влагонепроницаемой пленкой.

Наверное, найдется немало любителей посмотреть на YouTube, как некоторые безбашенные парни, после ливневого дождя, затопившего все стоки на улицах, резво рассекают по затопленным по горло магистралям на своих машинах. В результате такого «молодецкого» преодоления водной преграды машина может резко остановиться, а двигатель неожиданно заглохнуть. С большой долей вероятности можно предполагать, что вас посетил именно он – гидроудар двигателя автомобиля.

Любителей экстрима можно «обрадовать» еще одним сообщением: достаточно на хорошей скорости промчаться по большой луже, чтобы получить такой «подарок». Именно по этой причине многие водители в дни с повышенной влажностью снижают резвость своих железных коней.

После таких пугающих рассказов давайте теперь разберёмся, какие механизмы и условия приводят к гидроудару двигателя автомобиля.

Гидроудар двигателя — что это такое и как он происходит

Итак, ваша машина встала посреди большой лужи, и никакими мерами завести двигатель не удается. Не спешите сразу же думать о плохом, не паникуйте, откройте капот и поднимите крышку на воздушном фильтре (для блондинок – это большая черная кастрюля посреди капота на некоторых марках авто). Если там есть вода, то примите наши «поздравления»: к вам пришел гидроудар! Если фильтр не имеет следов влаги, то возможно причина остановки в чем-то другом.

Видео — пример того, как происходит гидроудар двигателя автомобиля при проезде глубокой лужи:

Вся беда в следующем: отверстие, через которое проходит воздух – единственный вход, откуда вода может попасть в цилиндры двигателя.

Плотность H 2 O значительно превосходит показатель горючей смеси, а потому поршень не рассчитан на сопротивление вещества при сжатии. Коленчатый вал продолжает двигать шатун, которому ничего не остается, как согнуться под силой давления, идущего одновременно сверху и снизу. Поршень перекашивается и застревает в цилиндре. И все: «сердце» машины остановилось!

Но это еще половина беды: если коленвалу удалось сделать буквально попытку движения вниз, потянув за собой шатун, то просто разрывается «в клочья» весь поршень, попутно нанося жесточайший удар по самому валу и пробивая боковую часть двигателя.

Надо ли говорить, что после таких увечий, ни о каком движении говорить не приходится: мотору пришел конец, и ему впору заказывать похороны. Вам же теперь придется хорошо потратиться на установку нового двигателя, ну а в ближайшее время подумать об эвакуации транспортного средства до гаража или автосервиса.

Особенно следует усвоить: если нет уверенности, что произошел гидроудар, лучше не пытаться завести двигатель. Дело в том, что когда произошло просто заклинивание, еще можно как-то произвести ремонт и отделаться меньшими затратами. В противном случае мотору уже ничто не сможет помочь.

Что делать дальше

Различные советы о том, как поступать на месте, хороши для водителей, которые имеют большой опыт работы, а с гидроударом им приходилось встречаться лицом к лицу и раньше. Будем исходить из того, что это явление застигло вас врасплох в первый и последний раз, а потому не надо строить из себя супермастера, и лучше всего приступить к выявлению причин неполадки в помещении гаража, в спокойной обстановке.

Когда автомобиль доставлен в гараж, примите меры к просушке двигателя. Для этого снимите крышки прерывателя-распределителя и воздушного фильтра, удалите свечи зажигания.

После того, как машина отстоится в течение хотя бы 3 или 4 часов, через гнезда, в которых были установлены свечи, введите с помощью шприца небольшое количество машинного масла (примерно 20-30 г). Затем, если ваш автомобиль позволяет это сделать, необходимо попытаться провернуть коленвал.

Видео — гидроудар Гелендваген:

Если удалось совершить один оборот, считайте, что вам крупно повезло и шатуны целы. Тот, кто хорошо учился в автошколе, прекрасно знает, с какой ювелирной точностью подогнаны детали двигателя и понимает, что малейший перекос не даст совершить этот цикл.

Вроде бы все в порядке, но береженого Бог бережет, а потому проверка цилиндров будет нелишней. Самая распространенная неисправность – маленькая компрессия двигателя. Происходит она вследствие того, что имеется зазор между поршневыми кольцами и стенками цилиндра, либо деформированы клапаны. Такое тоже может произойти при гидроударе.

Потеря компрессии приводит к тому, что автомобиль может двигаться рывками, мощность мотора падает. Воспламенение горючей смеси, вследствие утечки ее через зазоры, может происходить нестабильно.

Чтобы убедиться в том, что не происходит ослабления внутри камерного давления и утечки воздушно-бензиновой смеси, необходимо сделать замер компрессии в тот момент, когда искра осуществляет воспламенение. Для такого исследования существует компрессометр – прибор, внешне напоминающий манометр, но измеряющий давление в камере сгорания цилиндров.

Как измерить компрессию

В одиночку эту операцию сделать сложно, а потому не будет лишним, если пригласить одного помощника.

Первое действие вы уже выполнили: свечи вывернуты. Теперь удостоверьтесь в том, что стояночный тормоз включен, а рычаг коробки передач находится в нейтральном положении.

Если в автомобиле есть ручка для управления воздушной заслонкой (подсос), полностью откройте ее. В случае, когда положением этой детали управляет автомат, придется «откупоривать» ее вручную, с помощью подходящих инструментов.

Присоедините компрессометр к гнезду свечи первого цилиндра. Затем попросите своего помощника, сидящего за рулем, с помощью кратковременного поворота ключа зажигания прокрутить маховик двигателя стартером. Должно совершиться примерно 5 оборотов.

Компрессометр нужно плотно прижать к свечному гнезду, так что силу применить придется. Запишите данные прибора и переходите к следующему цилиндру.

После того, как все замеры произведены, сравните самое большое и самое маленькое показания. Расхождение в параметрах давления не должно превышать 15%. Когда давление менее 8 бар, двигатель неисправен, и необходимо вмешательство специалиста, так как есть повреждения клапанов и поршневых колец.

А если с компрессией все в порядке

Проверив давление в цилиндрах и убедившись, что никаких нарушений нет, попросите напарника сделать последнее полезное дело: выгнать воду из цилиндров. Для этого пусть он всего на 10 секунд повернет ключ зажигания, чтобы стартер крутанул маховик с коленвалом.

Теперь приводим все агрегаты в рабочий вид: ставим на место свечи, одеваем крышки, подключаем провода. Делаем пробный запуск движка и напряженно слушаем его звуки. Если у вас нет опыта в определении неполадок по звуку, или есть проблемы со слухом, попробуйте прослушать биение автомобильного «сердца» аналогично тому, как его слушают у человека: через медицинский фонендоскоп.

Мотор должен работать ровно, без стуков и лишних вибраций. Если стук присутствует, или движок «лихорадит», откажитесь от дальнейших экспериментов. Видимо, шатуны все-таки погнулись, и теперь помочь беде может только специалист.

Особенности дизельного двигателя

Для дизельного двигателя гидроудар почти всегда фатален. Проверить последствия по типу бензинового уже не получится, так как свечных гнезд на агрегате не имеется. Если есть подозрение на такую «болезнь», то самый оптимальный вариант – вызов эвакуатора и буксировка в сервисный центр.

Конечно, если нет денег, или настал период лени, машину можно доставить в авторемонтную мастерскую и попозже, но тогда помните, что вода внутри цилиндров будет тихонько делать свое дело, позволяя коррозии разъедать металл. У вас есть деньги на дополнительную шлифовку или расточку? Тогда можете особо не торопиться.

Надо сказать, что у вас и без того будет полно финансовых проблем, особенно если стенки блока были пробиты осколками рассыпавшихся поршневых частей. По сути, это полноценный капитальный ремонт мотора. Так что если у вас «дизель», думать о лихом преодолении луж вам придется с большей ответственностью, чем владельцу авто с бензиновым движком. Хотя действия по предупреждению гидроудара необходимо принимать заранее любому шоферу.

Как избежать гидроудара при управлении автомобилем

Итак, чтобы неприятная вещь под названием «гидроудар двигателя» не настиг вас в самый неподходящий момент, да еще во время противного проливного дождя, грозы или урагана, старайтесь соблюдать самые простые правила.

Помните о том, что воздухозаборник – самое слабое место и любым способом избегайте «большой воды». Берите и никогда не влетайте с разгона в большую лужу: вода не только сможет попасть в движок, но по пути вы можете попасть колесом в открытый колодец, повредить ходовую часть. Помимо двигателя, вода может залить трамблер, катушку зажигания или другие устройства, и тогда добавится еще одна неприятная проблема, связанная с сушкой контактов.

В общем, старайтесь держаться ближе к краю лужи, сбавляя скорость, чтобы «волны» были поменьше.

Не все водители знакомы с таким опасным явлением, как гидроудар двигателя. И это очень плохо, потому, при этом двигатель получает самые серьезные повреждения, а достичь этого, проще чем, например, . Сегодня узнаем, что такое гидроудар двигателя, какие могут быть последствия и возможен ли ремонт.

Что такое гидроудар двигателя?

Гидравлическим ударом называют разрыв цилиндров или иных частей двигателя в случае, когда в цилиндры попадает жидкость, превышающая их объем. Дело в том, что вода является несжимаемой, а потому ее объем не сможет сократиться при достижении поршня верхней мертвой точки в такте сжатия. В таком случае, вода начнет сама «выдавливать» поршень вниз.

В большинстве случаев, источником гидравлического удара становится вода, которая попадает в цилиндр . Попадание воды в воздушный фильтр происходит, обычно при преодолении водных препятствий. Автомобиль, не рассчитанный на такое бездорожье или имеющий слишком малый клиренс, наиболее уязвим, и чаще всего становится жертвой гидравлического удара. Другой проблемой может быть недостаточный опыт водителя, который выбирает слишком большую скорость в надежде беспрепятственно преодолеть водный брод. В результате, образуется волна, которая достигает фильтрующего элемента. После этого, мотор глохнет с неприятным металлическим стуком.

Что же делать, если во время движения по воде мотор заглох? Если попытки стартером не увенчались успехом (стартер не крутит или крутит с трудом), то вначале проверьте состояние воздушного фильтра. Если он немного влажный, то выкрутите свечи или форсунки (если мотор дизельный). Теперь снова проверните коленчатый вал. Если в цилиндры действительно попала вода, то она выйдет через отверстия и мотор начнет крутиться гораздо бодрее. После этого, можно снова продолжать движение после установке свечей, которые также нужно хорошенько просушить.

Последствия гидроудара ДВС и его ремонт

Что же ждет двигатель после гидроудара? Последствия этого явления могут быть различными, поэтому мы разберем каждый случай индивидуально.\

Деформация одного или нескольких шатунов . Как правило, мотор глохнет без стуков и очень резко. Повреждения хоть и не серьезные, однако, двигаться дальше уже невозможно. В этом случае автомобиль необходимо эвакуировать. Деформация шатунов происходит в результате действия больших сил сжатия, которые прилагаются со стороны поршней и инерции движения автомобиля.

В этом случае необходима диагностика состояния шатунов. Выполняется она при помощи специального инструмента, если визуально определить неисправность не удалось. Далее последует замена шатунной и поршневой группы. Не исключено, что деформация передалась и на коленчатый вал.

В данном случае мотор может и не заглохнуть и при следующем обороте коленчатого вала попросту «выплюнуть» воду в выхлопную систему. Тем не менее, последствия дадут о себе знать гораздо позже. Прежде всего, на поршнях и клапанах будет появляться нагар, а заметно снизиться. Все дело в том, что шатун деформируется незначительно и будет постепенно снижать ресурс двигателя.

Другой исход событий - нарушение хода поршня , который постепенно «съедает» стенки цилиндра, а стружка отправляется в масляный картер, откуда будет распространяться на все узлы и агрегаты. В редких случаях шатун рвется и мотор заклинит.

Главная проблема заключается в том, что вычислить причину странной работы цилиндра будет потом очень сложно и, как правило, все заканчивается .

Гидравлический удар внутри дизельного двигателя является одним из самых опасных. Дело в том, что объем камеры сгорания такого мотора значительно ниже, чем у бензинового, поэтому все очень быстро заканчивается переломом шатуна и нарушением работы поршневой группы.

Дальнейшее движение на автомобиле становится невозможным. Единственный выход - эвакуация и капитальный ремонт двигателя.

Стоит отметить, что в процессе гидроудара реже всего страдает клапанный механизм, но это не значит, что их нужно обходить стороной. При диагностике, клапанам стоит уделять не меньше внимания, чем шатунам. Вполне возможно, что втулка одного из элементов согнулась, что приведет к неправильной работе ГРМ.

Вот и все, что необходимо знать о гидравлическом ударе двигателя внутреннего сгорания.
