Проведение газовых труб в частном доме. Перенос газовой трубы в квартире. газификация частного дома. перенос газовой трубы

Провести газ в частный дом или коттедж - задача технически сложная.

Процесс газификации, начинающийся со сбора необходимой документации и заканчивающийся монтажом оборудования, трудоёмкий, весьма не дешевый и продолжительный.

Но стоимость оборудования и услуг по монтажу газопровода со временем времени окупят себя, поскольку газ, как известно, - наиболее экономичный энергоноситель.

Существуют порядок решения задачи газификации и нормы газификации частного дома , соблюдение которых обязательны для домовладельцев и организаций, выполняющих работы.

Самым первым шагом в решении задачи газификации частного дома станет получение соответствующих технических условий. Они предоставляются управлением газовой службы по месту регистрации дома. Срок предоставления технических условий с момента подачи заявления, в соответствии с действующим законодательством, не более 10 дней. Эта услуга предоставляется бесплатно.

Следующий этап задачи по проведению газа в частный дом - подготовка пакета проектно-сметной документации. Такие работы выполняют проектные организации, иногда и сама газоснабжающая организация.

После получения технических условий необходимо заключить договор с ними для разработки проекта по снабжению газом жилого дома.

Разработанный проект далее согласовывается с техническим отделом организации, отвечающей за предоставление газа в том или ином регионе. По завершении процедуры согласования остается выбрать монтажную организацию, которая будет непосредственно проводить газ к дому.

В каждом конкретном случае при разработке проекта газификации частных домов учитывается множество обстоятельств. Кратко рассмотрим основные из них.

Выбор газопровода

Газопроводы по размещению относительно поверхности земли, делятся на такие типы, как надземные и подземные.

Они отличаются способом непосредственного ввода в помещение для последующего распределения газа по дому (этажам).

От типа газопровода зависит и цена. Так, подземный газопровод дороже наземного газопровода примерно на 60%. Но, несмотря на это, владельцы домов выделяют его как предпочительный.

Подземный газопровод обладает большей защитой от воздействий окружающей среды. Его сложнее повредить механическим путем. К тому же он имеет большой срок службы.

Надземные газопроводы тоже имеют положительные особенности. Как уже отмечено, стоимость надземного газопровода заметно ниже подземного. Надземные трубопроводы рекомендуются в случаях, когда состав грунта вызывает коррозию металла труб, что существенно скажется на работоспособность газопровода при подземном исполнении. Если расстояние от магистрали до дома большое, намного проще проводить газ над землей.

Требования к выбору труб

Трубы из полимера обладают высокой устойчивостью к воздействию различных химических соединений. Они эластичны, отличаются прочностью и надежностью, почти в семь раз легче, чем стальные, не проводят электрический ток, в связи с чем, не требуют дополнительной защиты от электрохимических разрушений перед укладкой в грунт. Монтаж их простой и удобный, а гарантийный срок службы составляет порядка 50-ти лет. Такие трубы очень часто используются в регионах с низкими температурами.

Тем не менее, ввод труб непосредственно в здание, в соответствии с действующими нормами по газопроводу, осуществляется только из стали. Эти же нормы относятся и к газовым трубам внутри дома. Полиэтиленовые трубы запрещается использовать в тех местах, где в зимние температуры ниже -50 градусов, в районах с высокой сейсмической активностью. Нельзя использовать плиэтиленовые трубы для наземных газопроводов и т.д.

О нормах и правилах монтажа газопровода

Существует ряд правил, которые должны соблюдать строители, выполняющие монтажные работы при проведении газа к дому:

  • оптимальная глубина прокладки газопровода на придомовой территории должна составлять от 1.25 до 1.75 метров от поверхности грунта;
  • непосредственно на участке ввода в здание - от 0,75 до 1.25 метров;
  • ввести в дом газопровод можно через стену или через фундамент;
  • высота помещения, где планируется установка газовой плиты, должна составлять не меньше 2.2 метра;
  • в обязательном порядке помещение должно быть оборудовано вентиляционной системой с выходом на улицу;
  • нельзя монтировать вентиляцию кухни смежно с жилыми помещениями.

Требования к автономной газификации частного дома

При невозможности провести газ в частный дом от центральной магистрали можно осуществить газификацию частного дома путем использования привозного газа - баллонов с пропан-бутаном, объем которых может составлять 50 и 80 литров.

Объёма газа в таких баллонах достаточно для удовлетворения бытовых нужд семьи из 4-х человек в течение 1 месяца.

Хранить такие баллоны следует в отведенном для этого месте (желательно, вне жилых помещений) в металлическом шкафу. Это позволит обезопасить дом от случайной утечки газа или непредвиденного возгорания.

К баллону необходимо присоединить специальный регулятор давления, который должен доводить показатель до нормы, и только после этого газ будет поступать непосредственно к приборам.

Точки ввода газовой трубы должны быть предусмотрены на стадии составления проекта дома.

Шкаф для баллонов нужно устанавливать на фундаменте, высотой не менее 0.2 м, а также прочно прикрепить его к стене дома.

При прокладке газопровода от шкафа должны быть соблюдены тследующие требования:

  • высота прокладки трубопровода должна составлять не меньше 2.5 м от земли;
  • трубопровод должен надежно крепиться к стенам здания.
  • трубопровод не должен пересекать оконные и дверные проемы;

Баллонное оборудование не справится с задачей отопления дома, но если единственным потребителем газа будет кухонная плита, то это будет наиболее оптимальным вариантом для частного дома или коттеджа.

Решить вопрос с отоплением дома поможет установка системы автономной газификации. И здесь на помощь придут специалисты, например, компания "Нордстрой" (Санкт-Петербург), имеющая серьёзный опыт и выполняющая работы по газификации частных и коммерческих, производственных объектов, обслуживанию котельных и инженерных сетей.

О нормативной документации

Строительные нормы газификации частного дома изложены нормативных документах, которые действительны на сегодняшний день, - это СП 42-101-2003 и СНиП 2.07.01-89.

Газораспределительные сети можно условно разделить на внешние и внутренние.

Газификацией, т. е, строительством газораспределительных станций и внешних сетей в сёлах, поселках и в других населенных пунктах занимаются специализированные организации, которые имеют лицензию на проведение этих работ.

Они обязаны придерживаться всех норм, что изложены в регламентных документах.

При газификации населенных пунктов эти организации строго выполняют требования как специальных строительных нормативов, так и регламентных документов МЧС и энергетиков.

Внутренние сети - это те сети, которые находятся непосредственно в доме вместе с газовым оборудованием.

Нормы газификации частного дома должен знат каждый домовладелец.

В частности, в вышеназванных документах указано, что при газификации частного дома необходимо придерживаться следующих нормативов:

  • При монтаже котла мощностью до 60 кВт высота помещения от пола до потолка должна составлять не менее 2.4 метров.
  • Площадь остекления помещения должна составлять 0.03 м 2 на 1 м 3 , но не меньше 0.8 м 2 .
  • Если устанавливается 1 (один) котел, то площадь помещения должна быть больше или равна 7.5 м 2 , если 2 (два) котла - 15 м 2 .
  • При установке более мощных котлов в цокольном этаже здания, в обязательном порядке должен быть установлен сигнализатор загазованности.
  • При установки 2-х комфорочных плит объем кухни должен быть больше или равен 8 м 3 , а 4-х комфорочных - 15 м 3 .

В процесс газификации частного дома также входит исследование дымоходов и вытяжек на случай возможного скопления газа во время эксплуатации газового оборудования.

Газификация частного дома позволит решить многие проблемы - это не только приготовление пищи, но и отопление, и присутствие горячей воды.

Газовое оборудование практично и удобно в эксплуатации, а газоснабжение наиболее экологично по сравнению с другими видами топлива.

Компания «Нордстрой» из Санкт-Петербурга поможет не только выполнить быстро и качественно подключение газа к дому, но и оформит все необходимые документы, избавив заказчиков от потери времени на их подачу и получение всех разрешений.



Для прокладки подземного газопровода нужно предусмотреть то, чтобы проезжая магистраль была перекрыта, а компания, которая занимается установкой газопровода под землей, используя проекты дорог, начертила план местности для расположения оборудования и в чертеже указала точную геометрию объектов, которые прилегают к постройкам. Это обеспечит правильно расположить знаки дорожного движения, для ограничения проезда по трассе или на участки земли, где планируется прокладывать подземную газовую систему.

Такое расположение запрещающих знаков должно быть согласовано с территориальным органом дорожной инспекции, которая, в свою очередь, в случае принятия положительного решения должна выдать разрешающий ордер на производство установки магистралей под землей.

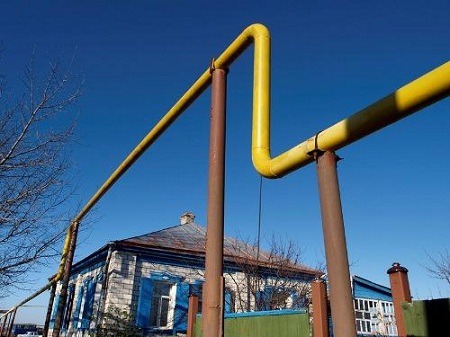

прокладка газовой трубы по участку над землей

Итак, при выполнении монтажных работ учитывается следующее :

1. Прокладывать газовую систему нужно на уровне глубины, показатель которой не менее 80 см до верхушки конструкции (короба). В участках, где не предусмотрен проезд сельскохозяйственных комбайнов, оборудования, для выполнения подземных конструкций разрешается глубина не менее чем 60 см.

2. Для местности, которая неустойчива к эрозии и оползней уровень глубины, где будут проходить монтаж газопровода, должен быть не менее границ местности, где возможны разрушающие процессы, и не меньше чем 50 см ниже уровня зеркала скольжения.

3. В участках, где пересекаются магистрали и коммуникационные системы под землей самого разного назначения, магистралей, передающих источник тепла, бесканальных систем, а также в участках, где газопровод проходит насквозь стенок колодцев, конструкцию необходимо поместить в короб или футляр. Если пересекается с теплосетями, тогда нужна установка в (сталь).

4. Если имеются конструкции с разными показателями давления в населенной местности, короб должен устанавливаться на уровне расположения инженерных сетей, которые располагаются подземно и которые, в свою очередь, находятся, ниже уровня газопровода. Окончания короба должны выводиться в обе стороны от наружных стенок коммуникационных систем, с учетом промежутка, который не должен быть менее чем 2 метра. При наличии пересечения с колодцем, промежуток должен соблюдаться в 2 см. Используя гидроизоляцию необходимо поставить на окончания короба.

5. В верхней точке наклона (за исключением участка, где происходит пересечение стенок колодца) с одной из сторон короба необходимо соорудить трубку контроля, которая будет располагаться под защитным устройством.

6. Не запрещается прокладка эксплуатационного кабеля (например, электрозащитный провод, кабель связи) в местах, между конструкциями системы и короба, который предназначен для обслуживания распределительных сетей.


Отличительные черты изделия

В строительных работах используются строительные элементы и трубы из полиэтилена, которые имеют показатель запаса такого свойства, как прочность, не меньше чем 2. Устанавливаются такие элементы, их показатель давления находится на отметке до 0,3 МПа, в населенной местности (городах, селах) и ее окружности.

Прокладывать изделия надо, используя полиэтиленовые соединительные узлы и газовые с показателем запаса не менее 2,6. Прокладывая системы, показатель перепада давления которых находится в промежутке 0,306 МПа, в населенной местности, нужно применять соединительные узлы и трубы, которые имеют показатель прочности в резерве не менее 3,2.

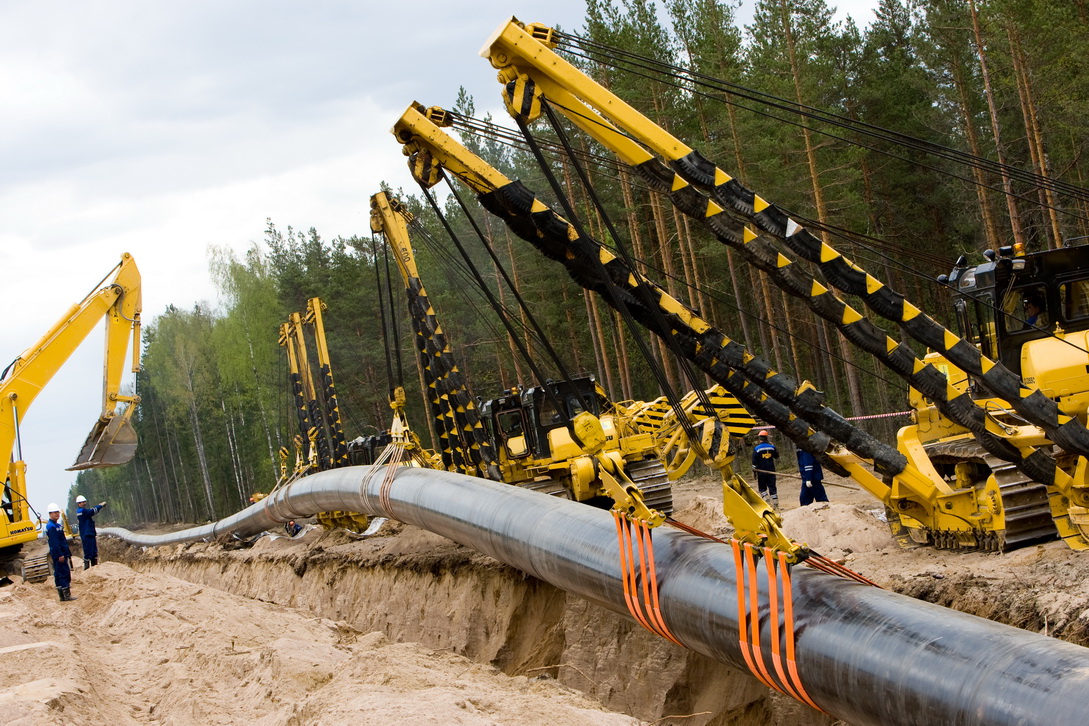

прокладка газовой трубы под землей частный дом

Как проводить в сельской местности?

На сельских участках разрешена прокладка газопровода из полиэтилена вместе с изделиями и соединительными узлами из полиэтилена, показатель прочностных качеств, в запасе которых составляет не менее 3,2 или из Пэ-100, показатель которого составляет более чем 2,6, а уровень глубины расположения находится на отметке не менее 90 см до верхушки трубы.

При установке таких сельских конструкций, показатель давления которых составляет до 0,6 МПа, разрешается применять изделия и соединители 100 и 80. При использовании системы, давление которой более 0,3 МПа в условиях применения пэ-80 можно, если уровень глубины устройства, которое прокладывается не менее 90 см до верхушки системы.

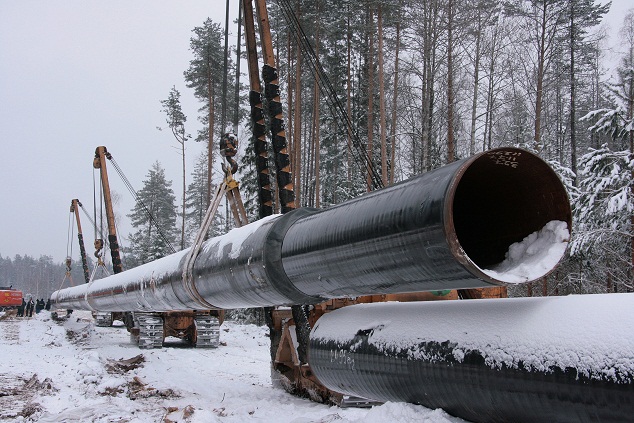

прокладка газовой трубы под землей на даче

В случае применения межпоселковых магистралей, давлении которых выше 1,2 МПа, желательно применять соединители пэ-100. В данной ситуации уровень глубины используемого прибора не менее одного метра, а в ситуации с газовой системой на земле, которая предназначена для орошения и вспахивания, уровень глубины должен составлять не менее чем 1,2 метра до верхушки.

При создании газопроводных магистралей с давлением большим, чем 0,6 МПа, можно использовать соединители и изделия из полиэтилена с армированием. В такой ситуации уровень глубины не менее одного метра до верхушки сооружения, а при использовании на землях орошения или вспахивания, уровень глубины закладки до верхней точки конструкции должен быть более 1,2 метра.

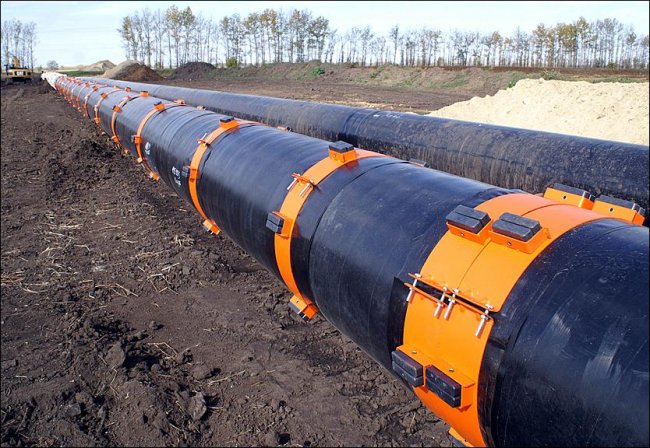

прокладка газовой трубы под землей технология

Прокладка магистрали из пэ-100 при рабочем высшем, чем 0,61,2 МПа, в местности в участке попадания в промышленную зону, а также на участке, который не застроен, но только в случае, если это не противоречит чертежам размещения построек, сооружений и иных предметов капитальных строительных работ, предусмотренных генпланом населенного пункта.

Производить строительство системы из полиэтилена разрешатся, применяя неразъемные соединители, в случае подтверждения их рабочего состояния и пригодности для применения в строительных работах в порядке, предусмотренном всеми нормативами. Запрещена прокладка полиэтиленовых конструкций для транспортировки газов, которые содержат хлорированный и ароматический углевод. Использование труб из меди или армированных изделий для передвижения жидкой фазы СУГ запрещено.

Имея представление о требованиях и особенностях таких конструкций, можно, даже если не осуществлять такую работу своими руками, держать все под контролем, в том числе и выполнение строительных работ, которые будут исполнять нанятые рабочие или организация. Обладая информацией в любой отрасли, даже самой минимальной, можно принести огромную пользу, как себе, так и окружающим.

Газ – наиболее популярное топливо для отопительных систем. Газовое отопление обходится гораздо дешевле, чем электрическое, и, при этом приносит куда меньше хлопот, чем твердотопливные аналоги.

Однако сам процесс подведения взрывоопасного топлива к частному дому требует соблюдения большого количества правил, связанных как с бумажной волокитой, так и со значительными финансовыми затратами.

Прокладка газопроводов – процесс долгий, а также довольно затратный. С целью удешевления всего процесса, некоторые монтажные работы можно провести самостоятельно. Но для этого нужно внимательно изучить правила и нормы СНиП.

Cодержание статьи

Порядок действий по газификации дома

О горючести, взрывоопасности, а также химической активности природного газа известно каждому, поэтому о самодеятельности, в данной ситуации, не может быть и речи. Система газоснабжения должна монтироваться исключительно специалистами согласно утвержденному плану.

Если вы решили подвести газ к своему дому, подготовьтесь к длинной бумажной волоките, настройтесь на походы по различным инстанциям с длинными очередями.

Прежде, чем к вам выедет бригада для проведения монтажных работ, вам придется сделать план газификации, оформить все разрешения, а уж затем приобрести необходимое газовое оборудование.

Сбор необходимых документов

Прежде чем обратиться в проектную организацию для создания проекта газификации здания, вам придется собрать целый пакет необходимых документов. Отметим сразу, что некоторые из требуемых бумаг будут стоить денег, так что сразу подготовьтесь к финансовым затратам.


Итак, какие же бумаги вам предстоит собрать:

  • документ, подтверждающий право собственности на дом с участком;
  • копии документов, удостоверяющих личность владельца;
  • заключение о технической возможности проведения работ по газификации здания;
  • технический паспорт из БТИ;
  • топографическая карта, выполненная в определенном масштабе, на которой изображены все здания, подлежащие газификации;
  • карта с нанесением всех проложенных коммуникаций и планируемого газопровода, которая заверяется газовой службой;
  • если газопровод к дому придется тянуть через соседние участки, потребуется письменное разрешение от их владельцев на выполнение соответствующих работ.

Это приблизительный перечень документов, которые вам предстоит собрать.

В зависимости от некоторых особенностей, к примеру, планируется подземная или надземная газификация, может возникнуть необходимость предоставить еще некоторые бумаги.

Изготовление проектной документации и заключение договоров

Учтите, что услуги по подготовке проектной документации платные. Выполняться данная работа может только проектными бюро, имеющими соответствующую лицензию.

Самостоятельно пытаться создать проект не стоит, поскольку в нем должно учитываться большое количество нюансов, известных лишь специалистам:

  • глубина пролегания центрального газопровода;
  • место и глубина пролегания газовых труб от центрального газопровода к дому;
  • способы газификации (подземная или надземная). На это влияют особенности грунта, глубина залегания подземных вод, переплетения других коммуникаций, строений, дорожного полотна и т.д.;
  • детали проведения монтажных работ;
  • точки подсоединения газовых приборов и требования к ним согласно СНиП;
  • материалы, стыки, а также разводка газовых труб внутри дома.

Помимо этого, вся проектная документация должна быть заверена соответствующей организацией.

Стоимость работ по изготовлению проекта будет зависеть от сложности самого проекта, используемых материалов и от самой проектной организации. Поэтому имеет смысл рассмотреть все возможные варианты, изучить расценки, отзывы, а затем выбрать наиболее подходящее бюро.


Для проведения монтажных работ и введения в эксплуатацию системы газоснабжения, нужно так же заключить следующие договора:

  1. Договор на проведение монтажных работ и составление технической документации.
  2. Договор о газификации и установке газового оборудования.
  3. Акт ввода газопровода и газового оборудования в эксплуатацию.
  4. Акт обследования дымовентиляционных каналов.
  5. Договор на поставку и оплату природного газа.

Выбор подрядчика и начало монтажных работ

Когда речь идет о газификации здания, к выбору подрядчика нужно отнестись со всей ответственностью. Прежде, чем заключить договор, убедитесь, что фирма имеет соответствующие лицензии, договора, необходимые разрешения, квалифицированных сотрудников со всеми необходимыми допусками. К проведению монтажных работ по установке подземного или надземного газопровода к зданию приступают после подготовки всей документации.

Однако именно подрядчик должен будет предоставить отчеты о выполненных работах и акты, в которых будут подробно прописаны все действия, проведенные на участке. На основании этих актов газовая служба должна будет подключить газ, провести ряд пуско-наладочных работ, а затем прочитать вам лекцию о технике безопасности.

Особенности материалов и работ по газоснабжению

Когда речь идет о газе, ни в коем случае нельзя пренебрегать правилами СНиП по выбору материалов, оборудования и особенностям монтажных работ, так как газ не только взрывоопасен, но и токсичен.


Все материалы, которые будут использоваться в процессе подведения газа к дому и разводки внутри здания, начиная от труб и заканчивая электродами, должны иметь высокое качество и соответствующие сертификаты.

Для газификации могут использоваться металлические низколегированные или полиэтиленовые трубы. Стоит отметить, что полипропиленовые трубы имеют ряд преимуществ по сравнению с металлическими: вес матери, простота монтажа, удобство транспортировки, не подверженность коррозии, электрическая непроводимость, приемлемая стоимость, долгий срок службы.

  1. Существует ряд ограничений для прокладки пластиковых труб:
  • с помощью пластиковых труб не может производиться надземная газификация;
  • запрещено использование полипропиленовых труб для разводки внутри помещения;
  • запрещено использование в регионах, где температура опускается ниже -45 градусов;
  • запрещено использовать на сейсмически активных грунтах;
  • нельзя использовать пластиковую трубу для прохода через природные или искусственные преграды.
  1. Не допускается замуровывание в стены или фундамент никаких сварных или газопровода. Они должны располагаться так, чтобы к ним был обеспечен постоянный доступ для осмотра, профилактики и ремонтных работ.
  2. Элементы газопровода не должны соприкасаться с горючими элементами здания – дверными коробками, оконными наличниками, временными перегородками и т.д.
  3. Не допускается перекосов газовой трубы ни снаружи ни внутри здания. Вертикальные участки должны проходить строго вертикально, горизонтальные прокладываются с уклоном 2-5 мм на один метр в сторону приборов.
  4. Газовый стояк может иметь уклон не более 2 мм. Располагается стояк в нежилых помещениях ( , бытовки) или по фасаду здания. Ни в коем случае не может находится в местах, где обычно находятся люди (спальня, столовая, санузел).
  5. Особое внимание нужно обращать на краны. Они должны располагаться так, чтобы ось пробки проходила параллельно стене.

Способы прокладки газопровода

Газовая труба от центральной магистрали к фасаду здания может проходить под землей или над ее поверхностью. Исходя из этого, выделяют подземный и надземный способы газификации. Стоит отметить, что часто возникает необходимость комбинировать эти два способа.


Так, к примеру, если газовую трубу приходится тянуть через дорогу, чаще всего прибегают к надземному методу, чтобы не перекрывать движение на долгое время. после прохода дороги, трубу углубляют под землю. Однако, если использовать новые технологии горизонтального бурения, такая необходимость может отпасть.

Надземный газопровод

Надземный газопровод обходится гораздо дешевле, чем подземный. Экономия, в некоторых случаях, может составить до 60%. Если газовая труба к дому идет над землей, нас не будут волновать ни глубина залегания грунтовых вод, ни переплетения других коммуникаций, ни другие проблемы, связанные с подземными работами.

Однако в этом случае трубы, уложенные на , необходимо максимально защитить от коррозии, деформации, температурных перепадов и механических воздействий.

Кроме того, придется постоянно следить, чтобы к вашему газопроводу не подсоединились недобросовестные соседи, чему, в случае с подземным газопроводом, мешает глубина пролегания трубы.

Этапы подключения газа к дому (видео)

Подземный газопровод

Данная технология хотя и стоит намного дороже, однако пользуется гораздо большей популярностью. Останавливаясь на подземном газопроводе, нужно помнить, что глубина прокладки трубы должна полностью соответствовать плану газификации для обеспечения безопасности.

До появления технологии горизонтально-направленного бурения прокладка газопроводов под землей была связана с рядом проблем:

  • глубина залегания грунтовых вод;
  • сейсмически — активные грунты;
  • прохождения преград и дорожных покрытий;
  • почва с высоким содержанием коррозийных веществ.

Однако данная технология решила все проблемы разом, сократив, к тому же, сроки выполнения работ. Вместо длительного процесса рытья траншеи, глубина которой может достигать 1,5 – 2 метра, от центральной магистрали до здания бурится горизонтальное отверстие.

Необходимо лишь вырыть два колодца возле трубы, для подсоединения к ней, и возле здания, для ввода в дом. Вход и выход бура проливается раствором и . В случае со сложными грунтами, труба может быть проложена в специальном защитном футляре.
