Установка вытяжки в частном доме. Вентиляция газовой котельной в частном доме

Во-первых, она необходима для эффективного функционирования оборудования. Процесс горения, происходящий в нём, невозможен без регулярного поступления кислорода.

Во-вторых, проветривание обеспечивает безопасность живущих в доме людей. Циркуляция воздушных потоков предотвращает накапливание влаги, что, в свою очередь, не позволяет появиться плесени и опасных для здоровья грибков. В случае непредвиденных ситуаций вентилирование защищает от интоксикации угарным газом, возгораний и взрывов. В этой статье рассмотрим, из каких компонентов складывается вытяжная система для газового оборудования и как установить её самостоятельно в своём доме.

Требования к помещению, где располагается газовый котёл

Котлы малой мощности (до 30 кВт) могут быть размещены на кухне в том случае, если она соответствует ряду требований:

  • площадь кухни составляет не менее 15 м 2 ;
  • потолок располагается на высоте 2,2 м и выше;
  • достаточное остекление (совокупная площадь окон) — не менее 3 см 2 на м 3 кухни;
  • окна снабжены фрамугами и форточками;
  • между газовым устройством и стеной есть расстояние 10 см;
  • стены отделаны огнестойким материалом;
  • обеспечен приток воздуха через щели, например, внизу двери.

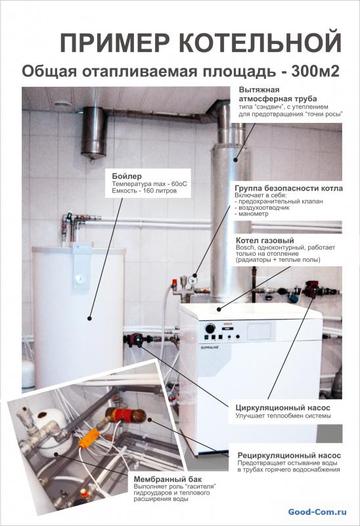

Чтобы мощные приборы (от 30 кВт) служили долго и были при этом безопасными, специалисты настоятельно рекомендуют оборудовать отдельное помещение – котельную. Конечно, не любая комната в доме подойдёт для таких целей. Её объём должен составлять не менее 13,5 м 3 для устройств мощностью 30-60 кВт и не менее 15 м 3 для 60 кВт.

Как подобрать материал для вытяжки?

В этих целях может использоваться кирпич, оцинкованная и нержавеющая сталь и керамика. Рассмотрим подробнее каждый из них, а также изучим, какие ещё варианты предлагает рынок и инженерия.

Вытяжка из кирпичной кладки

Хотя кирпич и используется строителями при обустройстве вентиляции, его свойства не позволяют сэкономить на других материалах. Во-первых, кирпичная кладка недолговечна. Наиболее комфортными для неё являются условия постоянного контакта с горячими газами. В противном случае образуется конденсат, который приводит к её быстрому разрушению. Во-вторых, кирпичный дымоход трудоёмок в установке, имеет сложную конструкцию и неоправданно высокую стоимость. Поэтому если перед вами стоит задача обустройства дымохода для газового котла, лучше обратить внимание на другие варианты. Из кирпича в данной ситуации складывают шахту. Этот же вариант можно выбрать, если по каким-то причинам отопление дома газом сейчас невозможно, но в будущем планируется использовать именно его.

Если кирпичная кладка выбрана в качестве материала для шахты, то сам дымоотвод собирают из одноконтурных оцинкованных труб. Толщина их стенок подбирается с учётом температуры выходных газов.

Стальная вытяжка

В рассматриваемой ситуации очень удобны стальные трубы. Они просты в установке, если сравнивать их, например, с кирпичной кладкой. Толщину стенок выбирают в зависимости от нагрева. Газовые котлы вырабатывают достаточно горячий отходящий газ, порядка 400-450˚С, поэтому стенки в толщину должны составлять 0,5-0,6 мм. Однако подводные камни есть и здесь. Конечно, сталь устойчива к негативному воздействию конденсата. Но в среднем её износостойкость значительно ниже, чем, например, износостойкость керамических изделий. Кроме того, тонкостенные трубы быстро прогорают, если использовать их с твердотопливными устройствами, поэтому такой вариант не оптимален в случае использования разных типов нагревательных элементов в разный период времени. Сталь выбирают:

  • при реконструкции;
  • если не предусмотрено место для керамической вытяжки.

Так как стальные вентиляционные каналы зачастую портят экстерьер частного дома, их закрывают кирпичной кладкой или другими отделочными материалами.

Стальные трубы выпускают на рынок в двух вариациях — одноконтурными и двухконтурными. Второй вариант на жаргоне называют «сэндвич». Он состоит из двух труб, вложенных одна в другую, зазор между которыми заполнен огнеупорной базальтовой ватой. Толщина внутренней трубы определяется температурой выходных газов (напомним, что эта величина составляет 0,5-0,6 мм для рассматриваемых в статье устройств).


«Сэндвичи» считают более экономичными среди всех стальных вариантов вытяжки. Такой вывод напрашивается сам, если взять в расчёт хорошую теплоизоляцию, повышающую коэффициент полезного действия отопительного прибора.

Двухконтурные стальные дымоходы делают из нержавеющей и оцинкованной стали. Оба металла комбинируются в «сэндвичах», так как использовать только нержавейку экономически нецелесообразно. Разница между оцинкованной и нержавеющей сталью заключается в более высокой стойкости последней к конденсату, что негативно сказывается на её цене. В остальном свойства этих двух материалов не уступают друг другу.

Критически важно, чтобы внутренняя часть двухконтурной конструкции была сделана именно из нержавейки, материал внешней части особой роли не играет. Это обусловлено свойствами цинка. Его нагрев выше, чем на 419,5°С, опасен. В этой ситуации металл окисляется, дальнейшая химическая реакция приводит к выделению ядовитых паров. Всё становится ещё хуже при повышенной влажности, которой не избежать при вводе в эксплуатацию газового котла. Поэтому при покупке сэндвич-конструкции обратите на это внимание.

В принципе, двухконтурный дымоход можно сделать самостоятельно, не имея при этом особых навыков. Для этого трубу из нержавейки заверните в огнеупорный теплоизоляционный материал. При выборе последнего можно обратить внимание на базальтовое волокно, керамзит или полиуретан. Затем всё вместе поместите в оцинкованную трубу большего диаметра.


Особенности установки вентиляционного столба из стали:

  • Сегменты собираются методом «труба в трубу» по порядку, начиная с нижнего;
  • Для удобства последующей чистки столба предусмотрите достаточное количество ревизионных колодцев;
  • Для устойчивости стеновые кронштейны крепятся приблизительно с шагом в 150 см;
  • При проектировке обратите внимание на горизонтальные сегменты — они не могут быть длиной более 1 метра, если не предусмотрена принудительная тяга.


Керамическая вытяжка

Этот вид вытяжки наиболее универсален, поэтому является идеальным вариантом, если планируется переход с газового топлива или на него. Они удобны в чистке, устойчивы к загрязнениям, за счёт высокой газоплотности и к агрессивным химическим соединениям, поэтому можно не волноваться за попадание ядовитых веществ в жилые комнаты. И, конечно, керамика долговечна.

Но есть и минусы. Керамические трубы обладают высокой впитываемостью влаги. Если вы остановили свой выбор на них, придётся обеспечить хорошую внешнюю вентиляцию и снабдить конструкцию конденсатоотводчиками, иначе вложенные силы и средства не оправдают себя.

В дымоходах керамика в одиночку не используется. Чтобы максимально использовать её положительные свойства, она комбинируется с минватой и камнем. Проще говоря, керамическая труба заворачивается в изоляционный материал, а затем помещается в керамзитобетонную оболочку.

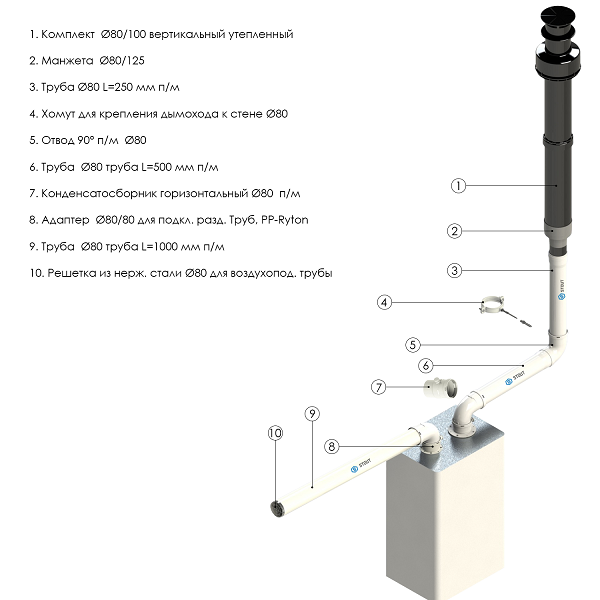

Структура коаксиальной вентиляции

При проектировке вентиляции для газовых котлов обратите внимание на компактную конструкцию «труба в трубе», или, иначе — коаксиальный дымоход.



Коаксиальные системы, в силу своих особенностей, подходят для теплогенераторов с закрытой камерой сгорания (коим и является газовый котёл). Кислород, необходимый для горения, попадает по внешней трубе, а отходящие газы удаляются по внутренней. Такая конструкция имеет свои преимущества:

  • безопасность (отходящие газы охлаждаются холодным воздухом, циркулирующим во внешней трубе);
  • поступающий воздух нагревается и повышает КПД котла;
  • высокий КПД означает, что коаксиальная конструкция экологичнее других;
  • можно использовать с прибором на кухне (располагается снаружи помещения и не влияет на комфорт в нём).

Особенности монтажа коаксиального дымохода

  • нельзя использовать горизонтальный коаксиальный дымоход, если не планируется установка принудительной тяги;
  • постарайтесь обойтись не более, чем двумя коленами;
  • если котлов несколько, формируйте для каждого отдельный дымоход, совмещение нежелательно.

Видео — устройство и монтаж дымохода и вытяжки для газового котла

Естественное и принудительное проветривание котельной

По способу обновления воздушного пространства выделяют естественную и искусственную (или принудительную) вентиляцию.

Естественная вентиляция функционирует без использования вентиляторов, её эффективность обусловлена исключительно естественной тягой, а, следовательно, погодными условиями. На силу тяги влияют два аспекта: высота вытяжного столба и разница температур между помещением и улицей. При этом температура воздуха на улице обязательно должна быть ниже той, что в помещении. Если это условие не соблюдается, возникает обратная тяга и проветривание котельной не обеспечивается.

Принудительное проветривание предусматривает установку дополнительных вытяжных вентиляторов.

Обычно эти виды комбинируются в одну вытяжную систему котельной. При её расчёте важно учесть, что вытягиваемый на улицу воздух по объёму должен быть равен нагнетаемому в помещение. Чтобы обеспечить выполнение этого условия, устанавливают обратные клапаны.

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м 3 .

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м 3 (3,6 * 42 м 3 = 151,2 м 3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м 3 / (1 м/с * 3600 с) = 0, 042 м 2 = 4,2 см 2 .

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

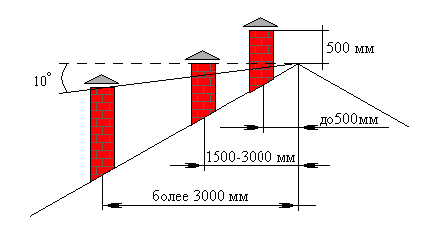

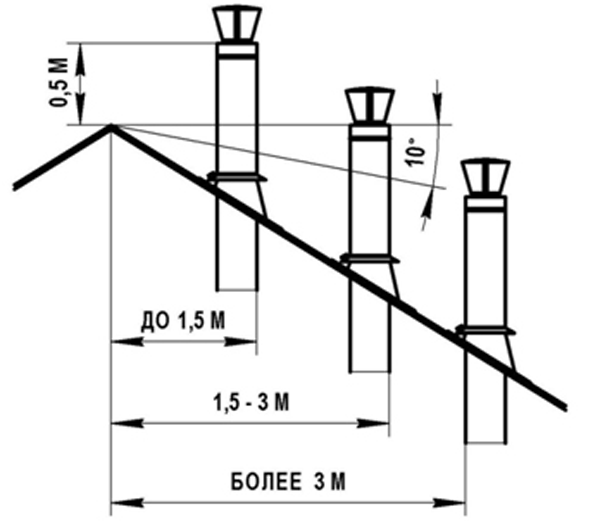

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

  • высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
  • на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
  • на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
  • флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
  • если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.


Монтаж естественной вентиляции



Естественная вентиляция в котельной обеспечивается путём установки приточного и вытяжного каналов.

Для установки приточного канала нужно:

  1. Подобрать кусок пластиковой трубы, подходящую по размеру решётку и обратный клапан. Диаметр первой подбирается с учётом мощности котла. Если мощность менее 30 кВт, достаточно 15 см. Выше мощность – больше диаметр.
  2. Чтобы воздух проходил непосредственно в топку, сквозное отверстие на улицу пробивают рядом с отопительным прибором и не выше его рабочей зоны. Затем в отверстие ставится патрубок, зазоры внутри заполняются раствором или монтажной пеной.
  3. Снаружи отверстие закрывается мелкой решёткой для защиты от грязи и животных. Изнутри необходимо поставить обратный клапан для предотвращения обратной тяги на улицу.

Вытяжной канал выводится наружу через отверстие над котлом вверху помещения. Обычно она тоже снабжается обратным клапаном, предотвращающим попадание воздуха с улицы. Дымоход также можно оснастить защитным козырьком от дождя или флюгаркой, конденсатоотводчиками и ревизионными окошками для чистки.


Искусственная вентиляция

Дополнительная тяга в вытяжной системе создаётся с помощью вентиляторов. Их мощность и число зависит от нагрузки воздуха на канал и объёма помещения.

  • мощность берётся из расчёта: максимальная нагрузка плюс запас 25-30%:

max * 1,25, где max – максимальная нагрузка;

  • число устройств подбирают соразмерно с необходимым для прокачки объёмом воздуха (объём помещения увеличить в три раза):

(h + b + l) * 3, где h – высота потолка, b – ширина, l — длина;

  • учитываются длина дымохода, его геометрия и количество изгибов.

Вентилятор защищают установочным коробом. Этот короб делают из негорючих и нержавеющих материалов. Обычно используют медные или алюминиевые сплавы.

Конструирование искусственной вентиляции аналогично монтажу естественной. После установки приточной трубы производится установка канального вентилятора. Следом строители прокладывают проводку для питания двигателя, установить датчики, шумопоглотитель и фильтр. Так же, как и при монтаже естественной вентиляции, на обоих концах трубы крепятся решётки. Аналогично устанавливается прибор для вытяжной трубы, с тем лишь учётом, что воздух вытягивается, а не нагнетается.

Искусственная вентиляция требует постоянных затрат на электроэнергию. Иногда при строительстве экономят, устанавливая вентилятор только на вытяжку или только на приток воздуха. Однако более эффективная циркуляция обеспечивается использованием и того, и другого.

Автоматическая система вентилирования позволяет выключать вентиляторы вместе с остановкой работы котла и включать их вместе с запуском.

Одной из характерных примет нашего времени стало строительство новых или переоборудование старых загородных домов под постоянное проживание. Выбирая решение для организации отопления собственного жилья, многие хозяева останавливаются на установке газовых котлов, как наиболее экономичных и производительных видов агрегатов для обогрева.

Для надежной и безопасной работы такой системы необходимо устройство правильного дымохода, который сможет обеспечить поступление в топку необходимого количества воздуха и отвод продуктов горения в атмосферу.

Из какого материала должен быть сделан дымоход для газового котла

На первый взгляд кажется, что ответ на этот вопрос очевиден: дымоходная система должна быть кирпичной. На самом же деле, все совсем не так просто. Действительно, еще всего несколько десятков лет назад монтаж практически любых дымоходов заключался в укладке трубы из кирпича на высоту чуть выше конька дома. Однако не следует забывать, что в те времена дома отапливались в основном с помощью печей и каминов, а кирпич был одним из наиболее доступных материалов.

В настоящее время устройство кирпичных дымоходов для газовых систем отопления не рекомендуется по следующим причинам:

  • Конструкция современных котлов предполагает достаточно высокую эффективность процесса сгорания топлива. Поэтому температура дымовых газов в том месте, где производится подключение выходной трубы, достаточно низкая (где-то в районе 100°C). При движении вверх эти газы быстро охлаждаются и превращаются в конденсат (температура точки росы для продуктов сгорания газа 40-60°C), который оседает на стенках дымохода;
  • Подобные процессы могут наблюдаться и в дымоходах обычных печей, однако, продукты сгорания топлива газовых котлов кроме воды и углекислого газа содержат примеси серы. Именно они, оседая на стенах дымоходной трубы, наносят ей наибольший вред;
  • Существует мнение, что дымоход из кирпича будет наиболее дешевым вариантом. Но если принять во внимание трудоемкость и время, которое придется потратить на его монтаж, экономия получится довольно сомнительная.

По этим же причинам для отвода от котла отработавших газов не стоит использовать асбестоцементные и стальные оцинкованные трубы.

Сегодня самым популярным материалом для дымоходов является нержавеющая сталь. Вытяжки из нержавейки имеют оптимальную круглую форму, устойчивы к агрессивным воздействиям, обеспечивают простое подключение и пожаробезопасность.

Модернизация старых дымоходов

Довольно часто у владельцев частных домов возникает проблема переделки имеющегося дымохода под систему отопления на основе газового котла. Например, дом построен давно, отапливался кирпичной печкой и использовался только в теплые периоды, а сейчас хочется утеплить его и начать жить постоянно.

Для того чтобы не перестраивать дымоход целиком, его гильзуют, т. е. внутрь кирпичного основания вставляют трубы, которым не страшен образующийся конденсат.


Существуют два разных способа гильзования:

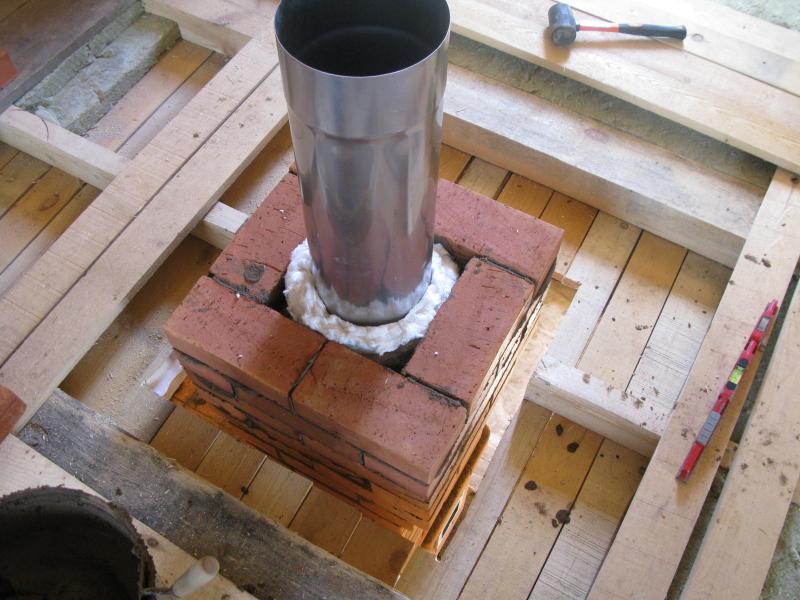

  1. Установка труб из нержавеющей стали . Диаметр трубы должен соответствовать выходному оголовку котла, а ее высота – высоте кирпичного дымохода. Межтрубное пространство засыпается негорючим теплоизолятором (керамзит, перлит, пеностекло). Такое решение обеспечит утепление дымохода и существенное уменьшение количества образующегося конденсата.
  2. Внедрение эластичного вкладыша из специального полимерного материала. Эта технология называется Furan-Flex и заключается в том, что гибкий наполнитель расширяется под действием пара, который нагнетается снизу при помощи специального генератора, и принимает форму выходного канала. Диаметр дымохода при этом практически не изменяется. Метод довольно перспективный, обеспечивает несложный монтаж защитного покрытия, но значительно дороже, чем вариант с металлическими трубами.

Выбор конструктивного решения

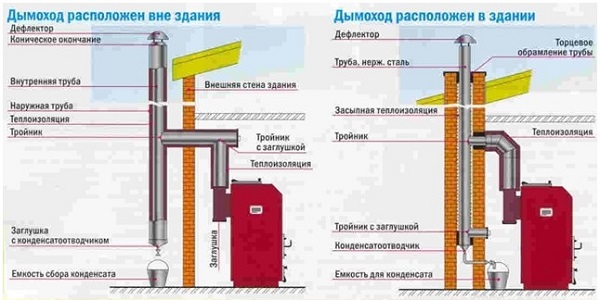

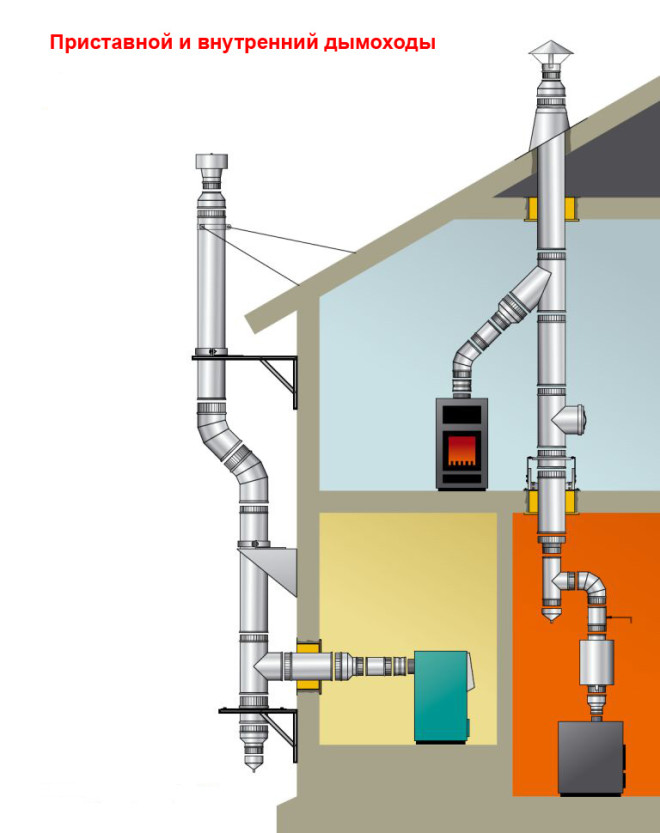

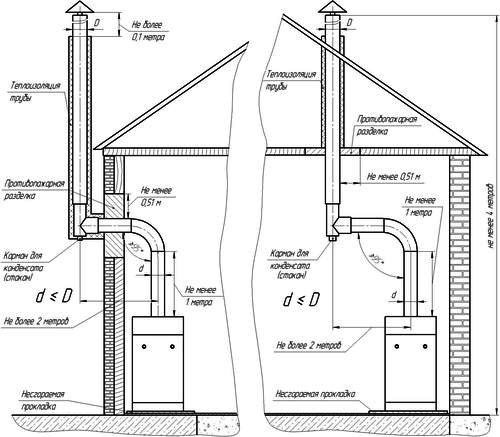

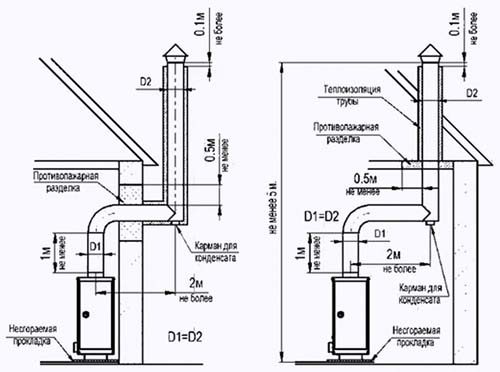

Как мы уже говорили ранее, вытяжная труба для газового котла чаще всего выполняется из нержавеющей стали. В зависимости от расположения котла и возможностей конструктивных изменений в доме возможны различные виды устройства дымохода:

  • Внутри помещения . Монтаж такой системы довольно сложен и обычно производится одновременно со строительством дома. Необходимо строго соблюдать требования пожарной безопасности и тщательно защищать места прохождения межэтажных перекрытий и кровли. Зато утеплять нужно только самую верхнюю часть трубы.
  • Снаружи (приставной дымоход) . Самый простой вариант для настенных котлов. Труба выводится на улицу через отверстие в боковой стене. Диаметр отверстия должен обеспечить возможность укладки трубы и слоя теплоизоляции. Утепление необходимо производить по всей длине газоотводящей магистрали.

Особенности прокладки дымохода через крышу

Если монтаж производится внутри уже построенного помещения, работу нужно начинать с вырезания отверстий в потолке и кровле. В межэтажные перекрытия устанавливают специальные проходные патрубки, которые имеют форму куба с внутренним отверстием. Его диаметр выбирается с таким расчетом, чтобы в него плотно вошла основная конструкция.


Собирают дымоход снизу вверх, начиная от оголовка котла. В самом начале и через каждые 3-4 метра устанавливают кронштейны для жесткого крепления труб к стене.

При проходе через кровлю кладут гибкий металлический лист и обрабатывают место стыка негорючим утеплителем и термостойким герметиком.


Внутренняя дымоходная система одинаково хорошо подходит как для настенных, так и для напольных котлов. Ее основное преимущество заключается в том, что практически вся вытяжная труба находится внутри помещения и не требует серьезного утепления. Главное – обеспечить пожаробезопасность и герметичность всех стыков.

Приставные дымоходы

Устройство вытяжной системы за пределами помещения гораздо проще, особенно если дом уже построен и в нем постоянно живут хозяева. Нужно лишь правильно рассчитать диаметр отверстия в стене и аккуратно его вырезать. После этого монтаж производится следующим образом:

  • В стенной проем выводится отрезок трубы на расстояние не менее 25 см (если стена обработана негорючими материалами, то это расстояние по СНИП можно уменьшить до 5-10 см);
  • При помощи поворотного колена собирается вертикальный участок. Стыки уплотняются огнеупорной смесью, затем их можно дополнительно защитить и укрепить хомутами с резьбовой стяжкой;
  • Через каждые 1-2 метра конструкция закрепляется при помощи настенных кронштейнов;
  • После сборки дымоход обрабатывается антикоррозийным покрытием и утепляется негорючими материалами (чаще всего минеральной ватой).

Приставной дымоход лучше всего выполнять из двухслойных труб. Они обеспечивают лучший приток воздуха в топочную часть газового котла, легче утепляются и более безопасны. Кроме того, в значительной части современных котлов реализована закрытая схема камеры сгорания, для которой обязательно требуется подключение к дымоходам из двух коаксиальных труб.

Правила монтажа дымоходов

Устройство дымохода должно подчиняться главному правилу – обеспечению пожарной безопасности. Для вытяжной системы газовых котлов это особенно важно – в холодное время года она работает постоянно:

  • При обработке поверхностей, рядом с которыми проходит дымоход, необходимо использовать только огнеупорные материалы;
  • Монтаж всех стыков, межэтажных и подкровельных соединений должен обеспечивать абсолютную герметичность.

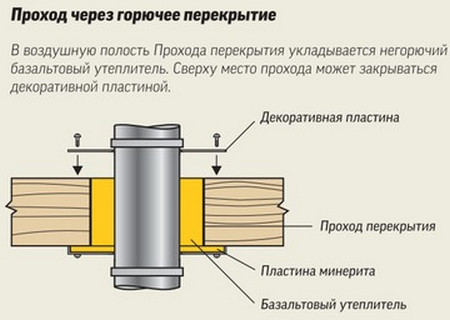

    Ни в коем случае нельзя устраивать стык между трубами внутри перекрытий;

  • Очень важно правильно подобрать размеры всех отверстий. Их надо выбирать, учитывая не только диаметр трубы, но и толщину слоя утепления и термоизоляции.

В процессе проектирования и сборки системы отвода продуктов горения газового котла, необходимо принимать во внимание следующие конструктивные требования:



Отвод продуктов сгорания от нескольких котлов

В правилах эксплуатации систем отопления указывается, что при использовании нескольких газовых котлов для каждого из них необходимо подключение к отдельному дымоходу. Однако если такие котлы устанавливаются в уже построенных домах, допускается более гибкий подход: несколько напольных или настенных агрегатов могут использовать коллективную вытяжную систему при условии соблюдения расстояния между местами ввода продуктов сгорания в 75 см по высоте. При этом площадь сечения дымохода должна быть не меньше площади самого широкого выходного патрубка всех подключенных котлов.

Монтаж дымохода для газового котла — не менее важная процедура, чем выбор самого теплового агрегата или расчет и проектирование трассы системы отопления. При соблюдении всех приведенных в статье правил вы получите эффективную и безопасную систему отвода отработавших газов, которая обеспечит комфорт и уют в вашем доме, какие бы морозы ни бушевали за окном.

На сегодняшний день всё более популярным становится использование газовых котлов в обогреве частных домов. Понять это можно, ведь современные отопительные агрегаты удобны в эксплуатации, экономны, а самое главное — создают комфорт и тепло в жилище. Однако для максимального комфорта важно предусмотреть вентиляцию для газового котла в частном доме. Как лучше всего обустроить систему вытяжки под газовый котел? Поговорим об этом подробнее.

Система вентиляции помещения с газовым котлом в частном доме является важным и жизненно необходимым решением. К данному вопросу следует подойти со всей ответственностью. Автономное отопление газом частного дома не может обойтись без вентиляции.

Виды вентиляционных систем

Имеются разные типы вентканалов для газового котла.

  1. В зависимости от принципа воздухообмена вентиляция делится на искусственную и естественную.
  2. По назначению системы бывают приточного, вытяжного и смешанного типа.
  3. По виду конструкции системы различают бесканальные и канальные.

Система искусственного воздухообмена основана на работе вентилятора, который находится в том же помещении, что и котёл, и встроен в вентиляционную решётку. Что касается естественной вентиляции, она достигается за счёт попадания свежего воздуха через входные двери и окна благодаря разнице давлений, имеющейся между пространством помещения и улицей. Тем не менее, лучше такие системы оборудовать совсем небольшим вентилятором, который будет следить за тем, чтобы не нарушился процесс циркуляции воздуха.

Коснёмся теперь приточной вентиляции для газового котла. Благодаря искусственному побуждению дополнительный воздух поступает внутрь котельной или кухни, где находится котёл благодаря создаваемому избыточному давлению. Поэтому застоявшийся воздух будет удаляться через вентиляционный канал.

В вытяжной системе вентиляции воздухообмен достигается с помощью вывода воздушных масс через вентиляционную шахту.

Имеется и третий тип вентиляции в зависимости от назначения — смешанный или приточно-вытяжной. Его принцип действия объединяет в себе работы двух предыдущих систем вентиляции.

Бесканальная и канальная вентиляция

Канальный тип — подведение к дому вентиляционных коммуникаций. Особенно важна данная система, если помещение нужно тщательно очищать, устраняя влагу, пыль или пар. Вентиляционные трубы для газовых котлов представлены на рынке в широчайшем ассортименте. С выбором проблем не возникнет.

Дымоход для газового котла

Проверка вентиляционной системы на правильность работы

С чего начать проверку вытяжки настенного газового котла на эффективность?

Для начала важно, чтобы окно в комнате было открыто, а входная дверь закрыта. Следующий шаг — приложение обычной салфетки к вентиляционному отверстию. Вследствие движения воздуха салфетка будет тщательно притягиваться к отверстию, а значит, вентиляция работает эффективным образом. Если салфетка падает вниз, значит, вентиляционный канал засорён, его следует прочистить.

Как собственными силами рассчитать производительность системы вентиляции? Начать нужно с вычисления общей площади здания, которое будет обслуживаться вентилятором. Затем площадь умножается на пять. Полученный результат суммируется с двадцатью процентами от него. В итоге получается число, которое и будет являться рекомендуемой производительностью системы вентиляции. По нему затем подбирается и сам вентилятор.

Итак, наличие качественной системы вентиляции в своём доме, а особенно в помещении с газовым котлом — залог здоровья самих жильцов. К тому же, это гарантирует надёжную работу газового устройства.

Система вентиляции помещения, где установлен газовый котёл

Вентиляция котельной или кухни, где имеется газовое оборудование, может быть как приточной, так и вытяжной. Поговорим о каждом типе.

При монтаже данной системы вентиляции следует придерживаться таких шагов.

  1. В первую очередь, нужно на стене начертить окружность диаметром на пару сантиметров больше диаметра пластиковой трубы.
  2. Затем включается перфоратор, и сверлятся отверстия по указанному диаметру вытяжки для газового котла с небольшим шагом, а также в самом центре.
  3. Далее нужно использовать зубило и молоток, чтобы выбить всё лишнее изнутри окружности, чтобы затем в полость можно было легко монтировать трубу.
  4. После установки трубы нужно пустоты и щели заделать с помощью монтажной пены. Остатки этой пены аккуратным образом следует снять со стен, пока она не застыла.
  5. Когда всё готово, устанавливается вентиляционная решётка, которая защитит вентиляционную систему от мусора, насекомых, а также придаст системе эстетичного вида.

Наряду с вытяжной вентиляцией многие ощутили эффективность работы также и приточной системы. Она быстро и без сбоев меняет старый грязный воздух в помещении на чистый и свежий. Помимо этого, воздух, который подаётся в комнату с газовым котлом, можно дополнительно обрабатывать, к примеру, увлажнять, нагревать и очищать.

Каждая приточная вентиляционная система имеет в своём активе приточные установки, использующие стопроцентный приток воздуха со стороны улицы. Такие системы бывают как бытового, так и промышленного назначения. Основное преимущество упомянутого типа вентиляции — малый уровень шума, что способствует созданию спокойной и комфортной атмосферы внутри помещения.

Как известно, настенные котлы должны устанавливаться на несущих стенах. При этом каждое оборудование наделено своей системой удаления продуктов сгорания, которая может быть естественной и принудительной.

Второму варианту дымоход не нужен. Такой котёл обладает встроенным вентилятором. Нужно лишь сделать отверстие непосредственно на улицу для вывода патрубка, по которому будут поступать продукты сгорания. В итоге, принудительная вытяжка для газового котла эффективно прослужит долгие годы.

Что касается естественной системы дымоудаления, здесь происходит вывод продуктов на улицу посредством естественной тяги. Обязательное условие для установки таких газовых агрегатов — наличие в помещении приточной вентиляции или водухозаборного отверстия.

Котлы напольного типа должны устанавливаться строго на пол. Никакие дополнительные подставки для этого не должны использоваться. Удаление продуктов сгорания в них производится с помощью вытяжки для напольного газового котла, которая представляет собой специальные горизонтальные или вертикальные вытяжные трубы.

Поступление продуктов сгорания в вентиляционную шахту должно осуществляться с разных приборов на разные уровни. Минимальное расстояние — полметра. При расположении входных отверстий на одном уровне обязательно наличие внутри дымохода специальной рассечки, имеющей высоту минимум полметра.

Система вентиляции газового оборудования должна быть полностью герметичной, не пропуская даже малейший объём продуктов сгорания, что может привести к смерти. Каждый стыковочный шов должен быть тщательно обработан термостойким герметиком. Во избежание пожара внутри вентиляционная система котла должна иметь теплоизоляционный слой.

Многие жильцы собственных домовладений устанавливают газовые колонки. Данное устройство позволяет не только существенно сократить траты на отопление, но вносит уют и особую атмосферу в жилище. Но важно понимать, что организованная вентиляция в частном доме – важное условие безопасности.

Вытяжка для газового котла необходима для обеспечения безопасности жильцов

Какую роль выполняют вентиляционные системы

Если в доме, где природный газ – основа для приготовления еды и обогрева помещений, отсутствует система вентиляции, то это создает повышенный риск для здоровья жильцов, что негативно сказывается на самочувствии и организме. Подобное вредоносное влияние вызвано попаданием в воздух комнаты гари и парообразований.

Если продукты горения не выводятся из помещения, то накапливается влага, что становится причиной образования плесени на потолке и стенах. Повышенную опасность влага и образовавшиеся продукты горения вызывают для здоровья пожилых людей, что имеют заболевания легких. В комнате с газовым котлом требуется установка вытяжной вентиляции, которая будет отвечать установленным санитарно-гигиеническим стандартам.

Чтобы определить показатель санитарно-гигиенической нормы, учитывают три основных критерия:

  • общая площадь дома;
  • сферу и вид активности людей;
  • количество жильцов.

В помещениях старой постройки пропорция объема тепла, что требуется для функционирования вентиляции, к общему показателю затрат для обогрева, составляет приблизительно 15%. Для построенных домов недавно данный показатель значительно возрастает.

Какие условия ставятся к вентиляции

Требования к вентиляции комнат, в которых находится газовая колонка, или кухни, в которой часто включена газовая плита, похожи между собой.


Планирование работы, как установки вентиляции для газового котла в частном доме следует, согласовывая со следующими нормами:

  • к одному дымоходу можно подключить не больше двух газовых колонок независимо от их дальности размещения;
  • вытяжка для газового котла обязательно должна быть герметично зафиксирована: даже небольшая утечка газа может нанести урон жизни жильцов;
  • все комплектующие системы должны быть термоизолированы, чтобы избежать риска возгорания;
  • места, в которых соединяются дымоходы, следует обработать герметичным средством, устойчивым к высокому температурному режиму;
  • важно, чтобы химические вещества выходили в дымоход на дистанции от 50 см для каждого уровня.

Следует обратить внимание, что для обустройства вентиляции комнаты с газовым котлом с открытой камерой сгорания, имеются свои особенности:

  • в комнату с оборудованием следует установить вентиляционный дымоход, задачей которого является вывод угарного газа из помещения;
  • монтируется вентиляция по приточному типу, чтобы обеспечивать доступ свежего О2 в котельную.

Обустройство двухконтурного котла также требует наличие вентиляционной системы. Такие меры предосторожности позволят защитить газовый агрегат от возможных неполадок.

Как определить уровень вентиляции в доме

Для выяснения, как функционирует вентиляция, понадобится бумажная салфетка. Следует сделать естественный сквозняк, открыть окно, и поднести салфетку к вентиляционной шахте.

Если вы не чувствуете прижатия от потока воздуха, то это говорит о том, что вентиляционная система работает не так, как необходимо. Недостаточная тяга возникает, когда канал заполняется загрязняющими частицами, или допущены ошибки при обустройстве системы вентиляции.


Математический расчет поможет вычислить производительность системы вентиляции

Вычислить производительность системы вентиляции просто при помощи нехитрых математических расчетов. Для арифметических подсчетов следует площадь дома в кв. метрах умножить на 5 и добавить к показателю 20%. Полученный результат существенно облегчит подбор вентиляционного агрегата в собственное жилье.

Виды вентиляционных систем

Устройство вентиляции в доме с газовым котлом можно организовать таких типов:

  • естественную;
  • принудительную.

Проветривание в помещении естественным путем создается путем открывания окон, обустройства щелей между дверями и полом (необходимый размер – от 2 см), искусственного сквозняка и установленной трубы вентиляции в санузле.

Существуют также другие классификации устройства вентиляции в доме. По назначению вентиляция может быть приточного типа, вытяжная или смешанная, что объединяет первые два.

Приточная конструкция работает по принципу поступления в комнату свежего воздуха, что позволяет создать дополнительное давление. Удаление грязного воздуха обеспечивают вентиляционные каналы. Устанавливать приточную систему вентиляции удобно в квартире или в доме небольшой площади. Явное преимущество – бесшумная работа, что делает возможным комфортно пребывать в комнате.

Выбирать тип вентиляции над газовой плитой на кухне можно из двух вариантов:

  • с очисткой путем фильтрации воздуха в помещении;
  • с выводом загрязненного СО2 из комнаты.

Вторые полноценно справляются с функцией очистки помещения от вредного воздуха.

Вытяжка для газового котла самостоятельно

Многие хозяева задаются вопросом, как сделать вытяжку своими руками. Для выполнения задачи понадобятся инструменты и малейшие умения. Чтобы организовать работу следует приготовить:

  • вентилятор (желательно, чтобы в конструкции имелся обратный клапан);
  • решетка с мелкими отверстиями;
  • труба, которая будет обеспечивать отвод воздуха.

Учтите, что трубу подбирают под диаметр вентилятора. Ход работы по созданию вытяжки своими руками предполагает выполнение следующих операций.

  1. Нарисуйте контур круга, что будет служить отверстием для трубы. Диаметр должен быть немного больше самой трубы.
  2. Просверлите отверстия по нарисованному контуру равномерным шагом, а также одно внутри.
  3. Затем нужно аккуратно выдавить середину, чтобы получить возможность вставить трубу.
  4. Получившиеся зазоры между стеной и трубой следует заполнить раствором или монтажной пеной.
  5. Проведите непосредственный монтаж вентилятора.
  6. Заключительное действие – фиксация решетки, что защитит комнату от проникновения мусора и насекомых.

Для более наглядного ознакомления с описанным выше механизмом имеется схема устройства системы вентиляции.


Из каких материалов устанавливается вытяжка в домах

Вытяжка для газового котла в частном доме обычно делается из кирпича, керамики или стали.

  1. Вытяжка из кирпича. Дымоход, сделанный из кирпича, отлично выдерживает высокую температуру, поэтому такая конструкция подходит только для твердотопливных котлов. Чаще всего кирпичный дымоход делают для вентиляции газовой котельной, так как он не пропускает в комнату газ и гарь. Следует учесть, что без услуг профессионала и наличия специальных навыков выполнить обустройство будет достаточно тяжело. Такой вариант является самым бюджетным.
  2. Керамическая вытяжка. Керамика – универсальный вариант для обустройства котла в частном доме. Система вентиляции из керамических труб подойдет под любой установленный газовый котел. Материал устойчив к воздействию химических соединений, а также хорошо переносит высокую температуру. Критерием для выбора керамических труб служит максимальная допустимая температура выходящих газов. Форма в виде круга и гладкость поверхности существенно облегчают удаление загрязнений в будущем.
  3. Стальная вытяжка. Если температура выходящих газов находится в диапазоне 450°, то оптимальный вариант, когда устанавливается вытяжка из нержавеющего материала. Для твердотопливных агрегатов отдают предпочтение трубам из жаропрочной стали. Стальной дымоход делают, когда нет места для выполнения вентиляционной системы из керамических труб. В свой дом устанавливается стальная вытяжка газового котла достаточно просто, однако такая конструкция обойдется дороже, чем аналогичная из кирпича или керамики.

Как правильно устанавливается вытяжка в частном доме

Напольные котлы внушительнее по размерам, чем настенные. Их располагают на предварительно сформированной крепкой основе. Обустройство вентиляции для напольного газового котла предполагает установку герметичного дымохода. Как правило, если установлен агрегат высокой мощности, то организовывают двойной дымоход с типом конструкции «труба в трубе».

Желательно для проведения установки вытяжной системы в частном доме обратиться за помощью к специалистам.

Выполнение работ требует наличия навыков и профильных знаний. Но контроль с вашей стороны не будет лишним. По завершении работы проверьте такие технические моменты:

  • проследите, чтобы вытяжная система была запущена для проверки;
  • все места стыков должны быть заполнены герметичным средством;
  • обязательно наличие противопожарной изоляции на участках, где проходит дымоход.

Принудительная вентиляция, не только добавит комфорта в условия проживания, но и обезопасит вашу семью. Следует подчеркнуть, что от грамотности выбора оборудования и проведения монтажных работ зависит бесперебойность эксплуатации газового котла, а также безопасность жильцов дома. Поэтому важно соблюсти все требования к вентиляции и подойти к решению вопроса с максимальной ответственностью.

Над крышами большинства загородных домов видны трубы. Но это не обычные дымоходы печей, а лишь малая часть сложной конструкции под названием ─ вентиляция для газового котла в частном доме. Любое отопительное оборудование, в том числе и газовый котел, требует себе устройства системы вентиляции. От правильной ее установки зависит нормальная работа котла, работающего на газе.

Схема вентиляции

Система естественного вентилирования для газового котла на практике не предъявляет каких-то особых требований. Горение без кислорода невозможно, поэтому приток воздуха снаружи должен быть достаточным как для всего дома, так и для его котельной, в которой он больше всего расходуется. Тяга и вывод продуктов сгорания также зависят от мощности этого притока. Для мощных нагревательных агрегатов необходима дополнительная масса воздуха. Ее обеспечивает принудительная (искусственная) .

Виды вентиляции

Вентиляционная система - набор элементов для очистки, подачи и удаления отработанного воздуха. Системы вентилирования газовых котлов различаются по следующим особенностям:

  • по способу организации давления и перемещения воздуха на основе естественного и искусственного (механического) побуждения;
  • по назначению ─ вытяжные, приточные и комбинированные;
  • по конструкции ─ канальные и бесканальные.

Вентиляция для газового котла с естественным побуждением воздухообмена. Этот вид неорганизованной вентиляции основан на эффекте возникновении воздухообмена, из-за разницы давления воздушных масс внутри и снаружи здания. На нее существенно влияют и воздействия ветра сквозь неплотности и микрощели деревянного дома, в том числе при пользовании форточками, фрамугами и дверями.

Организованной естественной вентиляцией является воздухообмен через искусственно устроенные приточно-вытяжные проемы, регулируемые вручную. Он происходит из-за разности давлений внутри и вне здания. Для создания изменения давления в вентканале может применяться дефлектор.


Вентиляция для газового котла в частном доме с механическим побуждением воздухообмена. В целом, функционирование этой системы не намного сложнее естественной вентиляции и тоже зависит от перепада атмосферного давления. На кровле дома монтируется две вытяжные трубы, являющиеся основой системы воздухообмена. Одна из них предназначается для ввода атмосферного воздуха в дом, вторая ─ для вывода отработанного наружу. В отличие от естественной вентиляции вводный канал этой системы оснащается вентилятором с автоматикой включения/выключения и контроллером мощности потока, регулирующим работу системы.

Вентиляционные проходы направляются так, чтобы свежий воздух сначала поступал в жилые комнаты, а затем в служебные (кухня, ванная комната и пр.). Другая (вытяжная) служит для вывода обедненного кислородом воздуха. Она обычно снабжена устройством, называемым встроенной вытяжкой. Обе трубы подсоединяются к вентиляционным каналам служебных помещений. В результате воздух из жилых комнат выталкивается в служебные, препятствуя скоплению влаги, затхлого запаха в доме. Описанная схема приточной вентиляции обладает высокой эффективностью.


По назначению вентиляции подразделяются на:

  1. Приточную вентиляцию для газового котла в частном доме. Это система, по которой определенное количество воздуха подается в дом механическим способом. Воздух в ней может подогреваться зимой и охлаждаться летом. Приточная вентиляция организуется искусственным образом. Она обеспечивает поступление уличного воздуха в здание за счет избыточного давления. Отработанный воздух при этом уходит через другой вентканал.
  2. . Она устанавливается для удаления из помещений вредных выделений;
  3. Смешанную вентиляцию. Такая вентиляция выполняет комбинированные функции обеих вышеописанных систем.

Система вентиляции по конструкции может осуществляться по ветканалам и без них. Канальная устраивается в случаях, когда нужно тщательно отфильтровать воздух от пыли, влажности и пара. Работа бесканальной вентиляции организуется через стеновые отверстия всех вентканалов в доме.

Устройство вентиляции


Зададимся вопросом, из каких элементов состоит вентиляция для отопительного котла, работающего на газе? Устройство вентиляционной системы для котла ─ трудозатратная и сложная работа и требует себе строгого соблюдения технологии выбранной схемы. Только правильно рассчитанная и смонтированная схема будет функционировать эффективно.

Приведем основные требования монтажа вентиляции для . Он проводится в таком порядке:

  1. Прежде всего, собираются все элементы системы вентилирования.
  2. В местах прохождения труб сквозь конструкцию здания оборудуются особые пропускные элементы, чтобы избежать повреждений.
  3. Монтируется теплоизоляция. Ее присутствие обязательно в местах стыков дымоходов с горючим материалом конструкций дома.

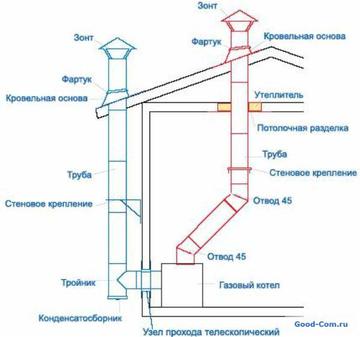

Вентиляция для газового котла в частном доме состоит из достаточно большого количества элементов. Перечислим основные:

  • Переходник, соединяющий дымоходную трубу с выходным патрубком отопительного котла;
  • Штуцер тройника с ревизией, помогающий удалению конденсата;
  • Хомут крепежный для стен;
  • Проходной патрубок;
  • Канальные трубы (телескопические);
  • Отводы, устанавливаемые неподалеку от начала дымохода в целях предотвращения снижения тяги;
  • Наконечник конической формы, используемый в дымоходе для газового котла.

Отопительным газовым оборудованием любой марки и конструкции невозможно пользоваться без достаточного воздухообмена. Поэтому вентиляция для газового котла в частном доме чрезвычайно важна. Здесь небрежности, русскому «авось» нет места! Речь идет о здоровье и жизни человека. Несоблюдение правильного подбора схемы вентилирования, ее установки, может повлечь за собой проникновение, как газового топлива, так и угарного газа в жилые помещения. У газа нет цвета и запаха, хотя он смертельно опасен для всех живых организмов. Более того, его переизбыток может привести к пожару и взрыву! Газовой котельной постоянно нужно особенное внимание и уход.


Самым подходящим и безопасным вариантом считается турбированный котёл с двухконтурным коаксиальным выводом наружу в любом исполнении (напольный, настенный и т.д.). В таком воздух извне забирается и дополнительно прогревается по внешнему радиусу, так как одновременно по внутреннему радиусу из котла идет выхлоп.

Специалисты рекомендуют комбинировать естественную и принудительную вентиляцию, что при отключении электропитания даст возможность частично заменить работу принудительной системы. Также электропитание не потребуется, если вентиляторы будут переключаться на энергию, вырабатываемую ветряком на крыше.
