Назначение и устройство . ГРП и ГРУ предусматриваются для автоматического снижения давления газа и поддержания его на заданных уровнях независимо от изменения расхода газа в пределах номинальных расходных характеристик регуляторов давления газа. В зависимости от назначения и технической целесообразности ГРП размешают в отдельно стоящих зданиях, в пристройках к зданиям, в шкафах. Устройство ГРП в подвальных и полуподвальных помещениях зданий, в пристройках к зданиям школ, больниц, детских учреждений, жилых домов, зрелищных и административных зданий не разрешается.

ГРП с давлением газа до 0,6 МПа на промышленных и коммунальных предприятиях, а также в отдельно стоящих котельных размещается в зданиях, как правило, вблизи от ввода газопровода, в помещениях, где находятся газоиспользующие агрегаты. Подача газа от ГРУ к потребителям, расположенным в других отдельно стоящих зданиях, не допускается. Не разрешается размещение ГРУ под лестничными маршами.

Отдельно стоящие ГРП должны быть одноэтажными с совмещенной кровлей. Крыша выполняется легкосбрасываемой, т. е. масса 1 м- перекрытия не должна превышать 120 кг. Устройство дымовых и вентиляционных каналов в разделяющих стенах, а также в стенах зданий, к которым пристраиваются ГРП, не разрешается. Во всех помещениях ГРП предусматривается естественное и искусственное освещение и естественная постоянно действующая вентиляция, не менее чем с трехкратным воздухообменом. Электрооборудование и электроосвещение ГРП выполняется во взрывобезопасном исполнении согласно требованиям ПУЭ. Вводы в ГРП сетей электроснабжения и связи выполняются кабелем. В регуляторном зале ГРП телефонный аппарат допускается устанавливать только во взрывозащищенном исполнении. Температура теплоносителя в помещении ГРП не должна превышать 130°С, нагревательных приборов - 95°С. При устройстве местного отопления отопительная установка размещается в изолированном помещении с самостоятельным выходом, отделенном от других помещений ГРП глухими газонепроницаемыми и противопожарными стенами. Для ГРП предусматривается устройство молниезащиты. А полы ГРП выполняются неискрообразующнми. На фасаде здания, а видном месте несмываемой эмалью выполняется предупредительная надпись «Огнеопасно», высота букв - 300 мм. Двери из ГРП открываются наружу. Дверное полотно обшибается оцинкованной кровельной сталью толщиной 0,8 мм по асбесту или войлоку, пропитанному глиняным раствором. В зависимости от давления газа на вводе ГРП (ГРУ) бывают среднего (более 0,005 до 0,3 МПа) и высокого (более 0,3 до 1,2 МПа) давления.

Кроме снижения давления в ГРП осуществляется очистка газа от механических примесей, контроль входного и выходного давлений и температуры газа, прекращение подачи газа в случае выхода за допустимые пределы давления газа в контролируемой точке газопровода, измерение расхода газа. Оборудование. В соответствии с назначением в ГРП (ГРУ)

Размещается следующее оборудование :

регулятор давления, автоматически понижающий давление газа и поддерживающий его в контролируемой точке на заданном уровне; предохранительный запорный клапан, автоматически прекращающий подачу газа при повышении или понижении его давления сверх заданных пределов (устанавливается перед регулятором по ходу газа );

предохранительное сбросное устройство, сбрасывающее излишки газа из газопровода за регулятором в атмосферу, чтобы давление газа в контролируемой точке не превысило заданного. Подключается к выходному газопроводу, а при наличии расходомера (счетчика) - за ним (перед сбросным устанавливается запорное устройство);

фильтр для очистки газа от механических примесей. Устанавливается перед предохранительным запорным клапаном обводной газопровод (байпас) с последовательно расположенными двумя запорными устройствами (по байпасу производится подача газа во время ревизии и ремонта оборудования линии редуцирования, его диаметр принимается не меньшим чем диаметр сёдел клапана регулятора). Для ГРП с входным давлением свыше 0,6 МПа и пропускной способностью более 5000 м/ч вместо байпаса устанавливается дополнительно резервная линия регулирования. Средствами измерений в ГРП проверяют: давление газа перед регулятором и за ним (манометры показывающие и самопишущие); перепады давления на фильтре (дифманометры или технические манометры); температуру газа (термометры показывающие и самопишущие). В ГРП (ГРУ), в которых не учитывается расход газа, допускается не предусматривать регистрирующие приборы для замера температуры.

Импульсные трубки служат для соединения с регулятором, запорным и сбросным клапанами и подключения средств измерения.

Сбросные и продувочные трубопроводы используют для сбрасывания в атмосферу газа от сбросного устройства и при продувке газопроводов и оборудования. Продувочные трубопроводы размещают на входном газопроводе после первого отключающего устройства; на байпасе между двумя запорными устройствами; на участке газопровода с оборудованием, отключаемым для осмотров и ремонта. Условный диаметр продувочного и сбросного трубопроводов принимается не менее 20 мм. Продувочные, сбросные трубопроводы выводятся наружу в места, обеспечивающие безопасное рассеивание газа, но не менее чем на 1 м выше карниза здания. Запорные устройства должны обеспечить возможность отключения ГРП (ГРУ), а также оборудования и средств измерений без прекращения подачи газа.

ГРП (ГРУ) могут быть одноступенчатыми или двухступенчатыми. В одноступенчатых входное давление газа редуцируется до выходного одним, в двухступенчатом - двумя последовательно установленными регуляторами. При этом регуляторы должны иметь примерно одинаковую производительность при соответствующих входных давлениях газа. Одноступенчатые схемы применяют обычно при разности между входным н выходным давлением до 0,6 МПа. Места отбора импульсов для регулятора давления и предохранительного запорного клапана определяются паспортом завода-изготовителя оборудования, но могут изменяться. Схема компоновки оборудования ГРП (ГРУ) приведена на рис. 1 , Для снабжения потребителей с расходом газа до 2000 м3/ч применяют шкафные ГРП.

Пуск в работу, переход с технологической линии на обводную - байпас и обратно. Остановка газорегуляторного пункта. Пуск газорегуляторного пункта.

Пуск ГРП (ГРУ) производится по письменному распоряжению в сменном журнале. Необходимо также ознакомиться содержанием работ, выполненных с момента остановки ГРП и причиной остановки. Пуск производится в два этапа:

Осмотр оборудования, арматуры и приборов (при движении по ходу газа).

Выполнения операции по пуску ГРП (при движении в обратном направлении).

Размещается следующее оборудование :

Осмотр оборудования, арматуры и приборов (при движении по ходу газа).

Выполнения операции по пуску ГРП (при движении в обратном направлении).

Газорегуляторные пункты (ГРП) и газорегуляторные установки (ГРУ) предусматриваются для снижения давления газа и поддержания его на заданных уровнях. Их сооружают на территории городов и других населенных пунктов, а также на территории промышленных, коммунальных и других предприятий.

При проектировании газоснабжения жилых домов и коммунально-бытовых объектов от газопроводов среднего давления допускается вместо ГРП предусматривать комбинированные (домовые) регуляторы газа, имеющие предохранительные устройства.

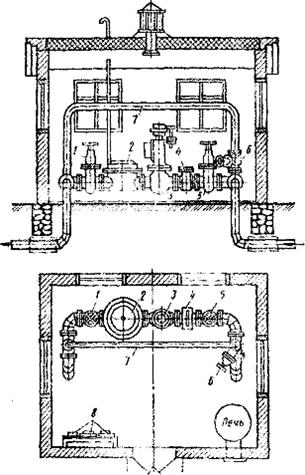

ГРП размещают в отдельно стоящих зданиях, в пристройках к зданиям, в шкафах, устанавливаемых на негорючей стене снаружи газифицируемого здания или на отдельно стоящей негорючей опоре, а также на негорючем покрытии промышленного здания, в котором расположено газопотребляющее оборудование. ГРП могут выполняться встроенными в одноэтажные производственные здания и котельные. Устройство ГРП в подвальных и полуподвальных помещениях зданий любого назначения, а также встроенными и пристроенными к жилым и общественным зданиям (кроме зданий производственного характера) не допускается.

На территориях промышленных предприятий ГРП размещают на открытых огражденных площадках под навесами, если климатические условия позволяют обеспечивать нормальную работу устанавливаемого оборудования и контрольно-измерительных приборов. Допускается вынос из ГРП части оборудования (задвижек, фильтров и др.) на огражденную площадь рядом со зданием ГРП.

ГРП с давлением газа на вводе до 0,6 МПа, предназначенные для газоснабжения коммунальных предприятий (бань, фабрик-прачечных, фабрик химчистки и др.) и отопительных котельных, расположенных в отдельно стоящих зданиях, допускается размещать в пристройках к помещениям этих предприятий, в которых находятся агрегаты, использующие газовое топливо.

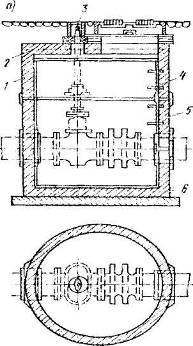

Шкафные ГРП допускается устанавливать на стенах газифицируемых зданий не ниже III степени огнестойкости для газоснабжения объектов коммунально-бытового назначения, в том числе и жилых домов при давлении газа на вводе в ГРП до 0,3 МПа и для газоснабжения промышленных и коммунальных предприятий - при давлении газа на вводе в ГРП до 0,6 МПа. Шкафные ГРП с давлением газа более 0,3 до 0,6 МПа размещают на стенах зданий без дверных и оконных проемов.

Температуру отапливаемых помещений ГРП принимают не менее 5°С. В помещениях ГРП предусматривают водяное отопление как от централизованного источника теплоты, так и от индивидуальной отопительной установки. Максимальная температура на поверхности нагревательных приборов не должна превышать 95°С; при этом температура воздуха в помещении должна быть не более 30°С.

Отопительную установку (АГВ и др.) при устройстве в ГРП местного водяного отопления размещают в изолированном, имеющем самостоятельный выход помещении, отделенном от технологического, а также от других помещений ГРП глухими непроницаемыми и противопожарными стенами, с пределом огнестойкости не менее 2,5 часа.

Допускается электрообогрев помещения ГРП или отдельного оборудования при выполнении устройств отопления во взрывозащищенном исполнении. Температура наружных поверхностей оболочек электрооборудования не должна превышать 115°С.

Все помещения ГРП должны иметь естественное и электрическое освещение и естественную постоянно действующую вентиляцию, обеспечивающую не менее чем трехкратный воздухообмен в час.

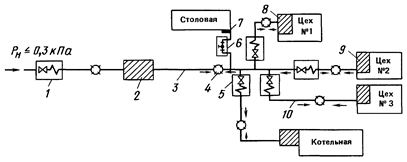

Газорегуляторные установки (ГРУ), служащие для снижения давления газа и поддержания его на заданных уровнях, монтируют в помещениях, где расположено газопотребляющее оборудование. Их размещают в газифицируемых зданиях вблизи от ввода газопровода. Подача газа от ГРУ к потребителям, расположенным в других отдельно стоящих зданиях, не допускается.

В отдельно стоящих отопительных котельных (при давлении газа до 0,6 МПа), а также на промышленных и коммунальных предприятиях ГРУ размещают непосредственно в помещениях котельных и цехов, где находятся агрегаты, использующие газ, или в смежных помещениях, соединенных с ними открытыми проемами и обеспеченных не менее чем трехкратным воздухообменом в час. При этом в одном здании устанавливают, как правило, одну ГРУ для снабжения газом агрегатов, расположенных в одном помещении. Допускается подача газа от одной ГРУ к тепловым агрегатам, расположенным в других помещениях одного здания, при условии, что эти агрегаты работают на одинаковых режимах давления газа, и в помещения, где находятся агрегаты, обеспечен круглосуточный доступ обслуживающего персонала газовой службы. Для тепловых агрегатов, расположенных в одном или разных помещениях одного здания и работающих на разных режимах давления газа, предусматривают несколько ГРУ.

Размещение двух ГРУ и более для газоснабжения агрегатов, находящихся в одном здании (помещении) и работающих на одинаковых режимах давления газа, допускается предусматривать в цехах с расходами газа более 1000 м3/ч и помещениях большой протяженности (цехах обжига цементного клинкера, стекловаренных, литейных цехах и др.). Размещать ГРУ с давлением газа на вводе 0,6-1,2 МПа непосредственно в помещениях цехов допускается только при технологической необходимости предприятия (цеха).

При компоновке оборудования ГРП и ГРУ предусматривают возможность доступа к оборудованию для монтажа, обслуживания и ремонта. Расстояние в свету между параллельными рядами оборудования - не менее 0,4 м; ширина основного прохода в помещении не менее 0,8 м.

Электроосвещение предусматривают внутренним во взрывозащищенном исполнении или наружным (типа «Кососвет») в нормальном исполнении. Электрические распределительные устройства и другое электрооборудование в нормальном исполнении размещают вне помещения ГРП или в смежном помещении, предназначенном для отопительной установки или прибора телемеханики. Металлические части электроустановок, не находящиеся под напряжением, заземляют.

Телефонный аппарат устанавливают в подсобном помещении ГРП или снаружи здания в запирающемся ящике. Допускается телефонный аппарат во взрывозащитном исполнении устанавливать непосредственно в помещении регуляторов.

В ГРП и ГРУ осуществляется очистка газа, снижение давления газа с высокого на среднее либо со среднего на низкое, поддержание давления на требуемом уровне. На входе газопровода в ГРП и на выходе его из ГРП устанавливаются отключающие устройства на расстояниях не ближе 5 и не далее 100 м от здания ГРП.

В ГРП и ГРУ по ходу движения газа устанавливается следующее оборудование: отключающее устройство, фильтр для чистки газа от механических примесей и пыли, предохранительный запорный клапан, регулятор давления, расходомер, предохранительный сбросной клапан, отключающее устройство. В качестве отключающего устройства при диаметре до 100 мм устанавливают пробковые краны, при большем диаметре - задвижки клиновые стальные. На входном газопроводе после первого отключающего устройства врезается продувочный газопровод на байпасе, т.е. на обводном газопроводе продувочный газопровод врезается между двумя отключающими устройствами. Диаметр продувочного газопровода должен быть не менее 20 мм и выводиться выше конька крыши не менее 1 м. Продувочные газопроводы одного диаметра можно объединять, либо меньший диаметр должен входить в больший.

В ГРП может устраиваться дополнительная резервная линия редуцирования либо обводная линия (байпас). В исключительных случаях монтируются и резервные линии, и байпас. На обводной пинии устанавливаются последовательно два отключающих устройства. В шкафных ГРП устройство байпаса не обязательно.

В ГРП и ГРУ устанавливаются показывающие манометры для измерения входного и выходного давления газа в трубопроводе.

Для отключения подачи газа потребителям при недопустимых повышении или понижении давления газа после регулятора устанавливается предохранительный запорный клапан. Предохранительные запорные клапаны (ПЗК) подразделяются на клапаны низкого давления (ПКН) и высокого давления (ПКВ). Схема ПЗК представлена на рис. 2.5.

Пределы настройки проверяются работниками газовой службы не реже одного раза в три месяца с отражением в «Журнале профобслуживания газовой службы».

Верхний предел для ПКВ: Рраб + (20-25\%) Рраб,

для ПКН: Рраб + 50мм вод.ст(даПа).

Нижний предел для ПКВ: 300 мм вод.ст.(даПа),

для ПКН: 30 мм вод.ст.(даПа),

или по паспорту ПЗК или горелок.

ПЗК состоит из корпуса, мембранной камеры, настроечной головки и системы рычагов.

При срабатывании ПЗК необходимо:

Закрыть запорное устройство (ЗУ) на вводе в котельную, на опусках и перед горелками всех котлов;

Открыть «на свечу»;

Вентилировать топки (по инструкции);

Выяснить причину, устранить и произвести пуск ГРП по инструкции.

Причины срабатывания ПЗК в ГРП:

Резкое отключение потребителя;

Падение давления газа на вводе ГРП (городского);

Неисправность регулятора давления;

Неисправность ПЗК.

Случайные причины. Основные неисправности ПЗК:

Негерметичность клапана;

Ослабли шарнирные соединения;

Неплотность мембраны;

Сильно затянут сальник рычага клапана или сальник течет;

Усталость пружин;

Неверные пределы настройки.

Регуляторы давления. Схема РДУК-2 приведена на рис. 2.6.

Газ городского давления поступает в регулятор давления (РД), проходит через фильтр и по импульсной трубке 11 поступает в надклапанное пространство ПИЛОТА и своим давлением плотнее прижимает клапаны к седлу, пружина разгружена, стакан вывернут.

На манометре после регулятора должен быть «О», если клапаны герметичны.

Если давление повышается, то пуск регулятора не разрешается.

Если ноль, то плавно вкручивается стакан ПИЛОТА. Пружина ПИЛОТА приподнимает мембрану, приоткрывая клапан. Газ из надклапанного пространства ПИЛОТА поступает в подклапанное пространство и по трубке 7 - в подмембранное пространство регулятора, часть газа по трубке 6 сбрасывается в рабочий газопровод.

Мембрана поднимается и открывает клапан РД. Газ пошел к потребителю. Вкручивается стакан ПИЛОТА до тех пор, пока на манометре за регулятором не будет достигнуто заданное рабочее давление.

При изменении расхода газа потребителем изменяется давление газа в рабочем газопроводе. Это изменение по трубке 9 передается на мембрану ПИЛОТА, которая опускается, сжимая пружину, или приподнимается под воздействием пружины, прикрывая или приоткрывая чуть-чуть клапан ПИЛОТА.

В результате по трубке 7 под мембрану регулятора поступает меньше или больше газа, что влечет за собой изменение положения клапана регулятора давления, т.е. расхода, а давление газа восстанавливается до рабочего.

Например, разожгли еще одну горелку, расход увеличился, давление в рабочем газопроводе понизилось и на мембране ПИЛОТА также. Под действием пружины мембрана приподнимается, и клапан ПИЛОТА приоткрывается больше. Увеличивается поступление газа под мембрану РД, больше приоткрывается клапан РД, расход газа увеличивается, а давление восстанавливается до рабочего.

Выходное давление из ГРП контролируют предохранительным запорным клапаном (ПЗК) и предохранительным сбросным клапаном (ПСК).

ПЗК контролирует верхний и нижний предел, ПСК - только верхний. ПСК настраивают на меньшее давление, чем ПЗК, поэтому он срабатывает первым. Сброс газа в атмосферу следуе1 осуществлять в том случае, если регулятор давления работает нормально, но при закрытии клапан не обеспечивает герметичности отключения (вследствие засорения клапана, износа и пр.) Если протечка через неплотно закрытый клапан будет превосходить потребление газа, то выходное давление будет расти. Для предотвращения роста давления избыток газа необходимо сбросить в атмосферу. Такие ситуации обычно бывают кратковременными (в ночное время), а количество сбрасываемого газа незначительным. Срабатывание ПСК при указанных обстоятельствах предотвращает закрытие предохранительного клапана и нарушение нормального газоснабжения потребителей.

Если же отказал регулятор давления, ПСК сработал, а давление в сетях продолжает расти, то такая ситуация является аварийной. В этом случае срабатывает ПЗК, его клапан перекроет газопровод перед регулятором и прекратит подачу газа потребителям. ПЗК сработает также при недопустимом снижении давления газа, которое может произойти при аварии на газопроводе. По устранении причин отключения газа его подача потребителям автоматически не возобновляется. Вновь пустить газ может только обслуживающий персонал, что предотвращает аварии и несчастные случаи при пуске газа.

ПСК настраивают на давление, превышающее регулируемое на 15\%. При низком выходном давлении разность между давлениями настройки клапана и регулируемым давлением должна быть не менее 500 Па. Расчетную величину сброса газа через ПСК при наличии в ГРП ПЗК или при установке после ГРП у потребителей дополнительных регулирующих устройств принимают в 10\% пропускной способности наибольшего из клапанов регуляторов системы регулирования в ГРП. В иных случаях величину сброса газа принимают не менее пропускной способности наибольшего из клапанов регуляторов ГРП за вычетом минимального потребления газа.

Предохранительный сбросной клапан (ПСК). ПСК изображен на рис. 2.7. Под давлением газа, превышающим 15\% рабочего давления, мембрана опускается и приоткрывает клапан, расположенный на ней, сбрасывая через «свечу» газ в атмосферу.

Настроечное давление (Рпск): при низком давлении Р = Рраб + 0,25\% Рраб; при среднем и высоком Р = Рраб + 15\% Рраб.

Порядок настройки ПСК: полностью вкручивается настроечный винт, сжимая пружину ПСК. Задается на мембране ПСК давление, на 15\% превышающее Рраб и равное заданному значению настройки ПСК в режимной карте ГПР. Наблюдая за давлением газа по манометру, выкручивается настроечный винт ПСК, пока не появится характерный звук выходящего газа, а на манометре давление начинает снижаться.

Настройка и проверка ПСК осуществляется работниками газовой службы.

Основные неисправности. После срабатывания ПСК может пропускать газ, т.е. становится негерметичным. Причинами негерметичности могут быть:

Усталость пружины или попадание грязи на клапан;

Повреждение мембраны или потеря эластичности.

Эксплуатация ГРП и ГРУ. На каждые ГРП и ГРУ предприятие газового хозяйства (эксплуатационная организация) составляет паспорт, содержащий основные характеристики оборудования, средств измерения и помещения. В ГРП (ГРУ) вывешивают технологические схемы, производственные инструкции по эксплуатации, технике безопасности и пожарной безопасности.

Выходные давления газа в ГРП (ГРУ) регулируют в соответствии с установленными режимами давления в газовой сети у потребителей.

Использование в ГРП (ГРУ) обводной линии (байпаса) допускается только на время, необходимое для ревизии и ремонта регуляторов давления или арматуры. В течение всего времени работы обводной линии в ГРП (ГРУ) должен находиться дежурный, который вручную регулирует давление газа на выходе.

При эксплуатации ГРП (ГРУ) выполняют техническое обслуживание, текущий и капитальный ремонт. Результаты ревизий (ремонтов) оборудования ГРП (ГРУ), связанных с заменой деталей и узлов оборудования, заносятся в паспорт ГРП (ГРУ). О всех других работах делают записи в эксплуатационном журнале установленной формы, где также указывают нарушения нормальной эксплуатации оборудования ГРП (ГРУ) и действия по устранению их причин.

Техническое обслуживание. На ГРП (ГРУ) техническое обслуживание осуществляется путем обхода их специально обученным персоналом.

Качество технического обслуживания ГРП (ГРУ) проверяют в следующие сроки: обхода ГРП и ГРУ - два раза в месяц; ревизии оборудования - один раз в год; технического обслуживания и регулировки оборудования - два pаза в год.

При оснащении системы газоснабжения города средствами телемеханики (телеизмерения и телесигнализации) обход телемеханизированных ГРП, а также нетелемеханизированных, но работающих в одной системе с телемеханизированными, производится в сроки, определяемые инструкцией по эксплуатации системы телемеханики, но не реже одного раза в семь дней.

При обходе ГРП (ГРУ) выполняют следующие работы: осматривают состояние здания (шкафа), молниезащиты, продувочных свечей и т.д.; проверяют исправность технологического оборудования; заменяют картограммы регистрирующих приборов, заливают чернила, заводят часовые механизмы; снимают показания средств измерения и проверяют их на нуль; производят внешний и внутренний осмотры ГРП; проверяют состояние системы вентиляции, исправности освещения, телефона; очищают помещение от пыли, грязи и посторонних предметов; проверяют температуру воздуха внутри помещения и исправность системы отопления (в случае необходимости изменяют режим отопления для обеспечения требуемой температуры в помещении). Показания приборов и результаты осмотра заносят в журналы обхода и обслуживания ГРП, находящиеся в ГРП и на предприятии газового хозяйства.

Неисправности оборудования ГРП устраняют специально обученные слесари под руководством мастера. Такие неисправности, как утечка газа, самопроизвольное повышение или понижение выходного давления, устраняют работники аварийных бригад немедленно после получения заявки от слесарей по обслуживанию подземных газопроводов.

Надзор за работой ГРП (ГРУ) предприятий осуществляет дежурный персонал этих предприятий или газовое хозяйство по договору с предприятиями.

Текущий ремонт. При текущем ремонте оборудования ГРП (ГРУ) разбирают регуляторы давления, предохранительные клапаны, фильтры, запорную арматуру, заменяют или ремонтируют изношенные части и детали; проверяют ход и плотность закрытия задвижек и предохранительных клапанов, плотность всех соединений и арматуры при помощи мыльной эмульсии; смазывают трущиеся части и перенашивают сальники; продувают импульсные трубки; проверяют плотность прилегания к седлу клапана регулятора давления и пилота; определяют плотность и чувствительность мембраны регулятора давления и пилота; проверяют работу и настройку предохранительных устройств (запорных и сбросных).

При вскрытии фильтра во избежание воспламенения кассету с фильтрующим материалом немедленно выносят из помещения и чистят ее вне помещения. Содержимое фильтра извлекают, а корпус протирают ветошью, смоченной в керосине или машинном масле.

После проверки и настройки оборудования и устранения неполадок проверяют плотность всех соединений. При обнаружении утечек газа определяют места утечек и принимают меры по их немедленному устранению.

Результаты текущего ремонта заносят в паспорт ГРП (ГРУ).

При текущем ремонте здания ГРП, который проводят по мере необходимости, проверяют и чистят дымоходы и ремонтируют системы отопления, включая отопительные установки (один раз в год перед отопительным сезоном).

Капитальный ремонт. При капитальном ремонте ГРП (ГРУ) ремонтируют и заменяют пришедшие в негодность средства измерения, регуляторы давления, предохранительные клапаны, фильтры, задвижки, компенсаторы и арматуру или заменяют их отдельные части (узлы), а также ремонтируют здание ГРП.

Во время выполнения ремонтных работ в помещении ГРП должен быть организован непрерывный надзор с улицы через открытую дверь. Для этого из бригады ремонтных рабочих назначается дежурный, который обязан: неотлучно находиться у входа в помещение ГРП; держать связь с работающими в помещении и наблюдать за их состоянием; не допускать курения и открытого огня около ГРП; быть готовым к оказанию помощи работающим, а в случае необходимости вызвать скорую помощь, милицию и о случившемся сообщить администрации газового хозяйства; следить, чтобы шланги противогазов были без переломов, а открытые концы их расположены снаружи здания с наветренной стороны на расстоянии не менее 5 м от ГРП и закреплены.

При наличии в помещении газа принимают меры к его проветриванию или вентилированию. В этих случаях вход в помещение разрешается только в противогазах.

В случае необходимости подтягивания болтов, фланцев, сальников или резьбовых соединений газопроводов среднего и высокого давления в ГРП давление газа в ремонтируемых участках газопроводов предварительно снижают в соответствии с производственной инструкцией.

В помещении ГРП запрещается курение и разведение огня. Об этом на видном месте снаружи и внутри помещения вывешивают предупредительные надписи: «Огнеопасно», «Не курить», «Не разводить огонь».

Газосварочные и другие работы, связанные с применением открытого огня, на ГРП разрешаются в исключительных случаях под непосредственным руководством инженерно-технического работника по специальному плану, утвержденному главным инженером предприятия газового хозяйства. При появлении в помещении ГРП газа работы с применением огня немедленно прекращают и возобновляют их после устранения утечки и последующего анализа пробы воздуха, подтверждающего отсутствие

газа в помещении.

Ремонт электрооборудования ГРП и смену перегоревших электроламп выполняют при отключенном напряжении.

В ГРП должна находиться аптечка с необходимыми медикаментами и перевязочными средствами.

Контрольные вопросы к Разделу 2

1.Проектрование газопроводов.

2. Классификация газопроводов по давлению в них газа.

3. Распределительные газопроводы.

4. Характеристики газопроводов по материалам.

5. Трубы, арматура и оборудование для газопроводов.

6. Профиль и план прокладки газопровода.

7. Сварочные работы.

8. Переходы газопроводов через преграды: железные и автомобильные дороги, овраги водные преграды.

9. Приёмка газопровода в эксплуатацию.

10. Технический надзор за сооружением систем газоснабжения.

11. Текущий и капитальный ремонт газопроводов.

12. Разработка котлованов и траншей. Применяемые машины и механизмы.

13. Испытание газопровода на прочность. 14. Испытание газопровода на плотность.

15.Газорегуляторные пункты и установки.

16. Предохранительные запорные клапаны: ПКН, ПКВ.

17. Эксплуатация и ремонт ГРП и ГРУ.

2 Поясните монтаж оборудования ГРП. Пояснить монтаж газопровода

Монтаж оборудования ГРП:

Газорегуляторные пункты - одни из наиболее ответственных элементов системы газоснабжения города в целом и его микрорайонов, поселков, а также промышленных и коммунально-бытовых предприятий, использующих газовое топливо. Газораспределительные пункты и установки снижают давление газа в сетях и автоматически поддерживают его перед потребителем постоянным на заданном уровне независимо от изменения расхода газа, что является необходимым условием безопасного и экономичного сжигания газового топлива.

В зависимости от назначения различают ГРП и ГРУ городские (в том числе ГРП и ГРУ на территории промышленных, коммунальных предприятий, объектов коммунально-бытового назначения), которые питают сети высокого или среднего давления общегородской системы, районные, которые питают газом низкого давления сети городских микрорайонов или кварталов, и объектовые, которые питают газом высокого, среднего или низкого давления непосредственно предприятия и отдельные дома и оснащаются различными регуляторами давления, устройствами для защиты сетей от аварийного повышения или понижения давления при выходе из строя регуляторов давления, устройствами для очистки газов от посторонних примесей, контрольно-измерительными и другими приборами.

ГРП в зависимости от величины давления газа на входе в них делятся на:

ГРП низкого давления газа на вводе ниже 0,05 kгc/см2;

ГРП среднего давления газа на вводе 0,05- 3,0 kгc/см2;

ГРП высокого давления газа на вводе 3,0- 12,0кгс/см2.

Газораспределительный пункт устроен следующим образом: газ из сети высокого или среднего давления поступает в фильтр, где происходит его очистка от механических примесей. После этого он попадает в регулятор давления, который снижает давление до заданной величины. Перед регулятором давления устанавливается предохранительный клапан, назначение которого - автоматически прекращать поступление газа в сеть низкого или среднего давления при повышении давления сверх заданного.

Для замера давления в газопроводе до ГРП и после него устанавливают технические или самопишущие манометры. Технические манометры, кроме того, помещают до и после фильтра, чтобы по разности показаний можно было бы судить о степени их загрязненности. Регуляторы давления с присоединенным к нему оборудованием снабжаются обводной линией на случай замены или ремонта оборудования.

При выборе шкафов и установок базовыми являются рабочие параметры, обеспечиваемые регулятором давления газа входное и выходное давление, пропускная способность поэтому следует руководствоваться выбором регуляторов давления. При этом не следует забывать, что выходные параметры шкафов и установок отличаются, порой существенно, от выходных параметров регуляторов.

Монтаж оборудования ГРП включает в себя:

Вварку в газопровод фасонных частей, узлов, арматуры и прочих устройств, должна быть обеспечена соосность ввариваемых элементов с газопроводом,

Монтаж внутреннего газооборудования после выполнения:

устройства отверстий, каналов и борозд для прокладки газопроводов в фундаментах, стенах, перегородках и перекрытиях,

Установку газового оборудования, газовых приборов, присоединении их к газовым сетям и отопительным системам, а также установка автоматики и контрольно-измерительных приборов, прокладка импульсных газопроводов,

Установку запорной арматуры (вентили, краны, задвижки и затворы поворотные, гидрозатворы на газопроводах низкого давления, предусматриваемые для систем газоснабжения в качестве запорной арматуры отключающих устройств), приборов и других технических изделий,

Монтаж электрооборудования приводов и других элементов трубопроводной арматуры согласно требованиям взрывобезопасности,

Установку закрывающего клапана, ПЗК (полное закрытие клапана) применяется в ГРП (ГРУ) для прекращения подачи газа к потребителям при недопустимом повышении и понижении контролируемого давления газа. Давление, при котором происходит полное закрытие клапана, устанавливается соответствующим стандартом или техническими условиями на изготовление клапанов, утвержденными в установленном порядке,

Установка фильтров в ГРП для защиты регулирующих и предохранительных устройств.

Монтаж газопровода:

Газовая сеть состоит из газопроводов различного назначения; узлов редуцирования газов - распределительных пунктов (ГРП), распределительных станций (ГРС), индивидуальных регуляторов давления, обеспечивающих постоянство давления у приборов. В зависимости от назначения различают газовые сети: распределительные, предназначенные для подачи газа от ГРС и ГРП к местам потребления, и вводы в здания и сооружения, по которым газ поступает непосредственно к потребителям. Внутри зданий (сооружений) газ распределяется по внутренним газопроводам. Газ по газовым сетям подаётся под определённым давлением, в зависимости от которого различают: газовые сети низкого давления - до 0,05 кгс/см2 (5 кн/м2); среднего - от 0,05 до 3 кгс/см2 (5-300 кн/м2); высокого - от 3 до 6 кгс/см2 (300-600 кн/м2) и высокого - от 6 до 12 кгс/см2 (600-1200 кн/м2).

Особенности монтажа подводящего газопровода в том, что от стабильности и качества его работы полностью зависит функционирование всей системы газового снабжения.

Ещё одной специфичной чертой подводящего газопровода является его местонахождение. Основные узлы и агрегаты котельной расположены внутри помещения, в то время как газопровод находится снаружи, что предъявляет к нему повышенные требования в области безопасности и защищенности от несанкционированного вмешательства в работу. При этом должна быть стопроцентная уверенность в изначальном качестве, то есть, отсутствии слабых мест в сварочных швах и конструкциях.

Монтаж газопровода начинается с его изготовления, которое происходит в заводских условиях, следуя замерно-монтажным картам и сделанным эскизам. Его прокладка осуществляется открыто. В основном трубы соединяются сваркой. Соединения фланцевые и резьбовые допустимы в местах установки компенсаторов, отключающих устройств, регуляторов давления, контрольно-измерительных приборов и горелок к газопроводу. В местах его прохода через перегородки и перекрытия их заключают в гильзы из обрезков стальных труб. Гильза должна быть выше отметки чистого пола на 50 мм и на 5 мм выходить из плоскости потолка, при этом не допускается располагать стыки систем на участках, заключенных в гильзы.

При строительстве газопровода необходимо делать его точный расчет пересечения с другими коммуникациями. Его уклоны от стояка в сторону ввода и приборов должны составлять 2-5 мм на 1 м труб. Приборы и оборудование необходимо закрепить специальными хомутами или крючьями, при помощи подмесок и кронштейнов.

При прокладке газопровода резьбовые соединения уплотняются с помощью льняной пряжи со свинцовой суриковой замазкой, замешенной на натуральной олифе. Краны на данной системе к бытовым приборам устанавливают натяжные, бронзовые, пробковые, допускающие поворот пробки на 90°. Сальники набивают асбестовым шнуром, пропитанные графитом, который замешан на минеральном масле. Прокладки должны быть паронитовыми. Запрещается между фланцами устанавливать скошенные, разрезные прокладки и одновременно несколько прокладок. Повороты газопроводов диаметром до 100 мм выполняют гнутыми, а диаметром более 100 мм - сварными в соответствии с нормами. Стояки в жилых домах размещают в кухнях; в жилых помещениях, санитарных узлах и ванных комнатах их монтаж запрещается.

Из газораспределительных пунктов газ через вводы поступает в здания. Для жилых зданий газопроводы проектируют с цокольными вводами в лестничные клетки или кухни. Цокольный ввод монтируют из стальных бесшовных горячекатаных труб с минимальной толщиной стенки 3,5 мм.

При прокладке наружного газопровода в земле задвижку устанавливают на высоте не более 1500 мм от уровня земли с устройством металлического навесного шкафа; При устройстве цокольного ввода с прокладкой труб по наружным стенам здания задвижку монтируют на той же высоте без металлического шкафа. Головку шпинделя задвижки выводят в уровень с покрытием двора и помещают в металлическом колпаке. Для предохранения шпинделя от повреждений на него надевают футляр из трубы. Диаметры вводов определяют в зависимости от того, какое количество газа потребляется. Наименьший диаметр 50 мм. Трубы укладывают с уклоном не менее 0,003 в сторону наружной магистрали.

Расстояние между трубами газовой сети и магистрали водопровода, теплосети, канализации по вертикали должно быть не менее 0,15 м, а между газопроводами и электрическими и телефонными кабелями- не менее 0,5 м.

Газопроводы из стальных труб, укладываемые в грунт, нужно предварительно покрыть изоляцией для предохранения их от коррозии. Отдельные участки трубопровода соединяют между собой сваркой. После опрессовки газопровода места сварных стыков изолируют непосредственно в траншее.

Вводы газопроводов в жилые и общественные здания полагается устраивать в нежилых, доступных для осмотра газопроводов, помещениях (лестничных клетках, кухнях, коридорах). При прокладке газопровода с другими коммуникациями его необходимо располагать ниже других трубопроводов или на одном уровне с ними, причем взаимное расположение должно быть таким, чтобы их удобно было осматривать и ремонтировать.

Прокладка стояков и внутренней сети газопровода в жилых комнатах не допускается.

Газовые стояки монтируют из стальных неоцинкованных водогазопроводных труб на резьбе или на сварке. При проходе через перекрытия стояки прокладывают в гильзах из обрезков труб большего диаметра, которые устанавливают нижним концом в уровень с потолком. Выше пола гильзы должны выступать на 50 мм, чтобы при мытье полов в гильзу не затекала вода. Пространство между гильзой и трубой частично заделывают смоляной прядью, а незаделанное пространство шириной 10 мм заливают битумом. В футляре не должно быть резьбовых или сварных соединений.

В зависимости от расположения квартир газовые стояки обслуживают одну или несколько квартир в каждом этаже. На каждом ответвлении в квартиру устанавливают пробковый кран, а за краном - сгон.

Газопроводы в зданиях рекомендуется прокладывать открыто. Скрытая прокладка газопроводов допускается в бороздах стен, закрытых легкосъемными щитами. Каналы должны иметь вентиляцию. Газопроводы не должны пересекать оконные и дверные проемы. В местах прохода людей газопроводы надо располагать на высоте не менее 2 м от пола.

Опоры необходимо также устанавливать на поворотах, ответвлениях и у арматуры.

Не допускается прокладка газопроводов через вентиляционные каналы, шахты и дымоходы.

Газопроводы предприятий промышленности:

Устройство межцеховых и цеховых газопроводов разрешается при наличии проекта, выполненного в соответствии с настоящими Правилами и утвержденного директором предприятия.

Межцеховые газопроводы:

Прокладка межцеховых газопроводов должна осуществляться преимущественно надземным способом - на несгораемых эстакадах, мачтах, столбах или кронштейнах, укрепленных на стенах производственных зданий I и II степени огнестойкости, относимых по степени пожарной опасности к категориям Г и Д «Противопожарных норм строительного проектирования промышленных предприятий и населенных мест» (Н 102-54). Допускается подземная прокладка газопроводов в траншеях, засыпаемых грунтом, с соблюдением требований настоящих Правил.

Подземные стальные газопроводы должны очищаться и покрываться противокоррозийной битумной изоляцией в соответствии с указаниями, разработанными проектной, организацией.

Надземные газопроводы после очистки должны грунтоваться свинцовым суриком и окрашиваться масляной краской:

Кислородопроводы - в голубой цвет,

Ацетиленопроводы - в белый цвет,

Трубопроводы для нефтегаза - в серый цвет и

Трубопроводы других горючих газов - в красный цвет. При наличии тепловой изоляции окраска газопровода производится по наружной тканевой оклейке изоляции. Тепловая изоляция должна выполняться из несгораемых материалов.

Цеховые газопроводы:

Цеховые газопроводы, как правило, прокладываются открыто, по стенам или колоннам здания. В тех случаях, когда по местным условиям газопроводы не могут быть проложены по стенам или колоннам, допускается производить их прокладку в непроходных каналах, засыпаемых песком и перекрываемых съемными несгораемыми плитами. Допускается совместная прокладка кислородопроводов и ацетиленопроводов в одном канале при условии устройства разделительной стенки и засыпки обоих отделений канала песком.

Прокладка магистральных газопроводов:

Газопроводы низкого и среднего давлений можно прокладывать по наружным стенам жилых и общественных зданий не ниже IV степени огнестойкости и газопроводы всех давлений - по отдельно стоящим несгораемым колоннам (опорам).

При прокладке газопроводов совместно с трубопроводами, по которым транспортируются коррозионно-активные жидкости, последние должны располагаться сбоку или ниже газопровода на расстоянии не менее 250 мм. При наличии на трубопроводах с коррозионно-активными жидкостями фланцевых соединений обязательно устройство защитных козырьков, предотвращающих попадания этих жидкостей на газопроводы.

Часто при прокладке газопроводов встречаются теплофикационные каналы, колодцы и другие подземные сооружения. В этом случае приходится делать обводки газопровода, а при возможности - пересекать эти сооружения. Пересечения всегда делают в футляре из трубы большого диаметра. Концы футляра заделывают смоляным канатом и битумом. Газопроводы прокладывают в футлярах также при пересечении железных дорог, путей трамвая и магистральных автодорог. При укладке газопроводов в зоне мерзлого грунта следует учитывать возможность пучения грунта.

При проектировании газопроводов необходимо достаточно точно учесть влияние грунта и предусмотреть защиту от почвенной коррозии.

Газопроводы должны выдерживать динамические нагрузки от интенсивного движения транспортера.

При прокладке магистральных трубопроводов диаметром 1020 - 1420 мм дно траншеи нивелируют по всей длине трассы:

На прямолинейных участках через 50 м;

На вертикальных кривых упругого изгиба и принудительного гнутья соответственно через 10 и 2 м;

при прокладке трубопроводов диаметром менее 1020 мм

На участках трассы, на которые в проекте имеются выноски к рабочим чертежам.

При прокладке магистральных трубопроводов в условиях холмистой местности или сложного рельефа на участках трассы с продольными уклонами до 15° рытье траншеи в грунтах I - IV категорий может выполняться роторными экскаваторами.

При больших уклонах используют:

Одноковшовые экскаваторы на гусеничном и колесном ходу,

Бульдозеры при условии, что поперечные уклоны не превышают 8° (на косогорах с поперечными уклонами более 8° для обеспечения поперечной устойчивости машин устраивают полки).

Качество проведения земляных работ при подземной прокладке магистральных трубопроводов регламентируется типовыми картами, которые предусматривают входной, пооперационный и приемочный контроль.

При наземной прокладке магистральных газопроводов в состав земляных работ входят песчано-гравийная отсыпка технологической лежневой дороги (по проекту); отсыпка минерального грунта слоем примерно 0,2 м по древесно-хворостяной выстилке на полосе прокладки трубопровода; обвалование газопровода торфом (из траншеи-резерва) с помощью экскаватора, работающего на перекидных еланях; минеральная обсыпка слоем до 0,2 м торфяного обвалования газопровода. Гравийно-песчаную смесь и минеральный грунт завозят из карьеров самосвалами.

При прокладке магистральных газопроводов с частичным заглублением земляные работы сведены до минимума.

Методы прокладки газопроводов:

Поточный метод прокладки газопровода используют при прокладке магистральных трубопроводов диаметром 1020-1420 мм. Этот метод сварки подразделяют на поточно-групповой и поточно-расчлененный. При использовании поточно-группового метода строительно-монтажные работы выполняет бригада, звенья которой разгружают и подготавливают к сборке секции труб; осуществляют подогрев и сварку первого и второго швов, а также заполняющих и облицовочных слоев.

При прокладке магистральных трубопроводов в труднодоступных районах часто отсутствуют линии электропередачи, так как сооружение для питания установок катодной защиты связано с большими затратами. В этом случае применяют протекторную защиту. Принцип действия ее заключается в том, что разрушению подвергается специально установленный анод (протектор), имеющий более электроотрицательный потенциал, чем защищаемое стальное сооружение.

При прокладке магистральных нефтепродуктопроводов вблизи населенных пунктов и промышленных предприятий, расположенных на отметках ниже трубопроводов на расстоянии от них менее 300 м при диаметре труб 700 мм и менее 500 м при диаметре труб более 700 мм, с низовой стороны от трубопровода устраивается канава для отвода разлившейся при аварии перекачиваемой жидкости, а с верховой стороны - канава для отвода ливневых вод. Трассу канав прокладывают по рельефу местности. Выпуск из нижней канавы делается в безопасном месте. Вынутый из нижней канавы грунт складывается с низовой стороны в виде правильной призмы, которая служит дополнительной мерой защиты.

Магистральные газопроводы по способу прокладки делят на подземные, наземные и надземные.

При подземной прокладке в скальных и щебенистых грунтах газопровод укладывают на мягкий грунт (подстилку) толщиной не менее 100 мм. При прохождении газопровода через оползневые покрытия трубопровода от повреждений при засыпке проводят присыпку его мягким грунтом на толщину 200 мм или применяют такой способ засыпки, который исключает его повреждения. Иногда для снижения напряженного состояния в металле труб газопровод в траншее обсыпают малозащемляющим материалом (мелким песком и др.), толщина слоя которого должна быть не менее 300 мм. Если магистральный газопровод на своем пути пересекает другие газопроводы или инженерные сооружения (водопроводы, кабели и т.д.), то он должен быть уложен на определенном расстоянии от них. Эти расстояния регламентируются СНиП.

При наземной прокладке газопровод укладывают на поверхности грунта в специально возводимые земляные насыпи, устроенные с тщательным послойным уплотнением и поверхностным закреплением грунта. Наземная прокладка допускается на участках с резко пересеченным рельефом местности, а также на обводненных и заболоченных участках трассы при соответствующем технико-экономическом обосновании.

При надземной прокладке газопровод укладывают на специальные опоры. Надземная прокладка газопровода допускается в пустынных районах, болотистых местах, районах горных выработок и оползней, на неустойчивых грунтах, а также на переходах через естественные и искусственные препятствия. Прокладка обосновывается технико-экономическими расчетами, подтверждающими экономическую эффективность и техническую целесообразность.

При разработке схем прокладки газопроводов и способов их размещения на эстакадах, опорах и других сооружениях необходимо предусматривать мероприятия, исключающие вибрацию или уменьшающие ее до безопасных пределов. В практике проектирования и монтажа газопроводов допускались ошибки в креплениях газопроводов к опорам и расчетах расстояний между отдельными опорами, которые приводили к разрушению газопроводов от усиленной вибрации.

Для помещений котельных, производственных зданий предприятий и лабораторий прокладка подводящих газопроводов к отдельным агрегатам и газовым приборам допускается в полу с последующей заделкой труб. В этом случае для труб следует предусматривать противокоррозионную изоляцию. Для промышленных предприятий допускается прокладка газопроводов в полу в специальных каналах, которые закрываются съемными несгораемыми перекрытиями. Если по условиям производства возможно попадание в каналы кислот и других коррозирующих жидкостей, то этот способ прокладки газопроводов запрещается.

Выбор способа прокладки коммуникаций определяется технико-экономическим обоснованием. При равных показателях следует предпочитать открытый способ прокладки.

В зависимости от максимального рабочего давления газа внутренние газопроводы подразделяются на газопроводы низкого, среднего и высокого давления.

Газопроводы низкого и среднего давления прокладывают внутри зданий из водогазопроводных труб (ГОСТ 3262-62), газопроводы высокого давления до 6 кгс/см² - из электросварных труб (ГОСТ 10704-63 и 10705-63); газопроводы высокого давления до 12 кгс/см² - из электросварных прямошовных труб (ГОСТ 10704-63 и ГОСТ 10706-63) и бесшовных горячекатаных труб (ГОСТ 8731-74 и ГОСТ 8733-74). Для защиты от коррозии внутренние газопроводы после их испытания на прочность и плотность окрашивают снаружи масляной краской за два раза.

Для газоснабжения жилых и общественных зданий, детских и лечебных учреждений, учебных заведений и предприятий общественного питания применяют газ низкого давления. Для газоснабжения промышленных предприятий используют газ давлением до 6 кгс/см² и только при технико-экономическом обосновании может быть использован газ давлением до 12 кгс/см². В небольших городах прокладывают газовую сеть низкого давления. В больших городах, где имеется газовая сеть высокого давления, газ из этой сети последовательно поступает в сеть среднего давления, откуда направляется в районные или квартальные регуляторные станции, которые снижают давление газа до 300 мм вод. ст. и ниже и направляют газ в сеть низкого давления.

Городская сеть газопроводов бывает тупиковая, когда потребители снабжаются газом лишь с одной стороны, и кольцевая, когда потребители снабжаются газом с двух сторон по замкнутому кольцу. Недостаток тупиковой сети состоит в том, что при капитальном ремонте какой-либо части газопровода приходится отключать значительные участки сети и снабжение газом потребителей прекращается. Этого нет при кольцевой схеме сети, когда выключается какой-либо участок между двумя задвижками, так как остальные потребители снабжаются газом с двух сторон. При кольцевой схеме легче поддерживать постоянное давление газа, чем при тупиковой, в которой давление газа в конце участка падает, ввиду того, что газ разбирают по пути.

Подземные газопроводы, транспортирующие влажный газ, укладывают ниже глубины промерзания грунта. Для Москвы, например, на глубине не менее 1,7 м от поверхности земли до верха трубы. Газопроводы, транспортирующие осушенный газ, можно укладывать на глубине 0,8 м от поверхности земли до верха трубы. Распределительные трубопроводы с влажным газом укладывают с уклоном 0,0015, а ответвления и вводы - с уклоном 0,003 в сторону распределительного газопровода.

Надземная прокладка газопроводов допускается в местах прохода через водные протоки, овраги и другие естественные и искусственные преграды, а также на территории промышленных и коммунально-бытовых предприятий.

Отключающие устройства на линиях газопровода необходимо устанавливать в следующих местах:

На ответвлениях от распределительных газопроводов высокого и среднего давления;

На газопроводах всех давлений для отключения отдельных микрорайонов;

При пересечении газопроводами водных преград, железнодорожных путей и магистральных автомобильных дорог;

На вводах и выходах из газорегуляторных пунктов и хранилищ газа;

На вводах в отдельные здания и промышленные предприятия.

Для сбора конденсата в пониженных участках газопровода или в местах соединения труб с противоположными уклонами устанавливают сборники конденсата - сифоны, состоящие из конденсационного горшка и чугунного колпака. В конденсационный горшок сифона вставляют трубку, верхний конец которой прикрыт. Для откачки конденсата открывают крышку кивера и на конец трубки навинчивают ручной насос, которым откачивают конденсат.

Взаимное расположение газопроводов и электропроводов или кабелей внутри помещений должно удовлетворять следующим условиям:

При параллельной прокладке расстояние от открыто расположенного электропровода или кабеля до стенки газопровода должно быть не менее 250 мм;

При скрытой прокладке электропровода или прокладке его в трубе это расстояние может быть уменьшено до 50 мм, считая от края заделанной борозды или от стенки трубы;

В местах пересечения газопровода с электропроводом или кабелем расстояние между ними должно быть не менее 100 мм.

Для жилых и общественных зданий допускается предусматривать пересечение ответвительных проводов с газопроводом без зазора при условии заключения электропровода в резиновую или эбонитовую трубу, выступающую на 100 мм с каждой стороны газопровода.

При пересечении газопровода с водопроводом, канализацией и другими трубопроводами расстояние между трубами в свету должно быть не менее 20 мм.

Газопроводы, по которым транспортируется осушенный газ, могут прокладываться внутри здания без уклона. При необходимости на распределительных газопроводах, прокладываемых в цехах промышленных предприятий, должны предусматриваться конденсатосборники или штуцера для спуска конденсата.

Газопроводы в местах пересечения фундаментов, перекрытий, лестничных площадок, а также стен и перегородок должны заключаться в футляры, изготовленные из стальных труб. Газопроводы, проходящие в пределах футляров, не должны иметь стыковых соединений. Пространство между газопроводом и футляром заделывают просмоленной паклей и заливают битумом. Конец футляра должен выступать за пределы строительных конструкций на 50 мм.

В верхней части корпуса пробкового крана имеется вырез для шпильки, ввернутой в верхнюю часть конуса пробки и являющейся ограничителем. При таком устройстве поворачивать пробку можно только на 90°. На торце квадратной головки пробки имеется риска. При положении риски, совпадающем с направлением оси трубы, кран открыт; при положении риски, перпендикулярном оси трубы, кран закрыт. Высота кухни, в которой устанавливают газовую плиту, должна быть не менее 2,2 м. При этом помещение кухни должно иметь окна с форточкой и вытяжной вентиляционный канал.

Мощности воздухоподогреватели обычно отсутствуют, и холодный воздух в топку подается или вентилятором, или за счет разрежения в топке, создаваемого дымовой трубой. Котельные установки оборудуют водоподготовительными устройствами (на схеме не показаны), контрольно-измерительными приборами и соответствующими средствами автоматизации, что обеспечивает их бесперебойную и надежную эксплуатацию. ...

Фундамента. 59 Нормативный срок службы водозаборной арматуры, годы: А) 5; В) 10; С) 15; D) 20; E) 25. 60 Нормативный срок службы чугунных радиаторов, годы: А) 5; В) 10; С) 20; D) 30; E) 40. 61 Какой параметр ограничивается во всех инженерных системах? A) давление; B) скорость; C) температура; D) вязкость; E) расход. 62 Какая инженерная система рассчитывается для трех различных...

Газовой смеси со.см, кг/м3, при нормальных условиях со.см = 0,01 ∑ yi сi где: yi – объемная доля i-го компонента в смеси, %; сi – плотность i-го компонента, кг/м3, берем из [А.А. Ионин Газоснабжение (таб. 1,2)]. со.см = 0,01 (92,5*0,717+2*1,357+0,66*2,019+0,50*2,668+0,15*3,221+0,33*1,977+3,7*1,25) = 0,77 кг/м3 Определяем низшую теплоту сгорания Qнсм, кДж/м3, смеси горючих газов...

Основное назначение газорегуляторных пунктов (ГРП) и установок (ГРУ) - снижение входного давления газа (дросселирование) до заданного выходного и поддержание последнего в контролируемой точке газопровода постоянным (в заданных пределах) независимо от изменения входного давления и расхода газа потребителями. Кроме этого, в ГРП (ГРУ) производятся: очистка газа от механических примесей, контроль за входным и выходным давлением и температурой газа, учет расхода (если отсутствует специально выделенный пункт измерения расхода), предохранение от возможного повышения или понижения давления газа в контролируемой точке газопровода сверх допустимых пределов. Наличие в системе газоснабжения постоянного давления (в заранее заданном диапазоне его колебания) является одним из важнейших условий безопасной и надежной работы этой системы и подключенных к ней газопотребляющих объектов и агрегатов.

ГРП и ГРУ оснащаются практически одним и тем же оборудованием и отличаются друг от друга в основном своим расположением.

ГРУ монтируют непосредственно в помещениях, где расположены агрегаты, использующие газовое топливо (цеха, котельные и т.п.).

ГРП размещают в зависимости от назначения и технической целесообразности: в отдельно стоящих зданиях; в пристройках к зданиям; на несгораемом покрытии промышленного здания, в котором расположены потребители газа; в шкафах, устанавливаемых на несгораемой стене снаружи газифицируемого здания, на отдельно стоящей несгораемой опоре или (при наличии опорных стоек) на бетонном фундаменте.

> Схема ГРП с регулятором РДУК2

Рассмотрим схему ГРП с регулятором РДУК2 на рисунке 1:

1 - ввод; 2 - запорное устройство; 3 - кран; 4 - кран; 5 - фильтр; 6 - пзк; 7 - регулятор давления; 8 - регулятор давления с пилотом; 9 - запорное устройство; 10 - поворотное колено; 11 - задвижка; 12 - импульсный трубопровод; 13 - вывод; 14 - запорное устройство; 15 - запорное устройство; 16 - штуцер; 17 - псу; 18 - сбросной трубопровод; 19 - задвижка; 20 - счетчик; 21 - задвижка; 22 - фильтр ревизия; 23 - технический термометр; 24 - самопишущий термометр; 25 - самопишущий манометр; 26 - манометр; 27 - второе запорное устройство; 28 - манометр; 29 - кран; 30 - запорное устройство; 31 - сбросной трубопровод; 32 - штуцер; 33 - манометр; 34 - самопишущий манометр; 35 - дифманометр.

Рисунок 1 - Схема ГРП (ГРУ) с регулятором РДУК2 и измерением расхода газа ротационным счетчиками.

Рассмотрим схему рисунок 1 одноступенчатого ГРП (ГРУ), имеющего одну технологическую линию с учетом расхода газа двумя ротационными счетчиками и оборудованного регулятором давления РДУК2. Общие запорные устройства установлены вне ГРП на вводе 1 и выводе 13 (показаны штрихами). Для продувки газопроводов, расположенных до 240.

В ГРП, служит сбросной трубопровод 31, который соединяют с основным газопроводом в точке Б или А в зависимости от конструктивных особенностей ГРП. В первом варианте для продувки открывают первое по ходу газа запорное устройство 30 на байпасе и кран 29 на отводе к сбросному трубопроводу, во втором варианте - только кран 29. Штуцер 32 служит для отбора пробы при контроле окончания продувки. На байпасе имеется второе запорное устройство 27 и манометр 28. Манометр 33 предназначен для измерения входного давления, а для его регистрации самопишущий манометр 34. Для включения и отключения основного оборудования: фильтра 5, ПЗК 6 и регулятора давления 7 - служат запорные устройства 2 и 9. Участок газопровода между задвижкой 2 и фильтром 5 соединен отводом с краном 3 со сбросным трубопроводом 31. Это позволяет снизить давление газа в технологической линии при закрытых запорных устройствах 2 и 9 до атмосферного, что необходимо осуществить до начала чистки фильтра и ремонта ПЗК и регулятора. При входном давлении до 3 кгс/см2 и диаметре технологической линии Dy^L100 мм допустимо не предусматривать сброс газа из этого участка. Перепад давления на сетке или кассете фильтра определяют с помощью дифманометра 35, на импульсных трубках которых имеются краны 4. Если давление на входе не превышает 2,5 кгс/см2, то возможно применение вместо дифманометра показывающего манометра с ценой деления не более 0,05 кгс/см2. Самопишущие термометр 24 и манометр 25 регистрируют температуру и давление газа до счетчиков, что позволяет вводить соответствующие поправки к показаниям последних. Кроме самопишущего предусматривается обычно также установка технического термометра 23, нижняя часть которого располагается в специальной полости газопровода рядом, с датчиком самопишущего термометра. Если расход газа потребителем невелик и для его измерения в ГРУ используется один ротационный счетчик, то зачастую используют только технический термометр, нижнюю часть которого вводят в отверстие, имеющееся в верхней крышке фильтра-ревизии 22, используя соответствующее уплотнение или приваривая к ней гильзу. Импульсный трубопровод 12 подключают к выходному газопроводу в точке Г. От него предусматривают отводы с кранами к показывающему манометру 26, а также к ПЗК и регулятору давления с пилотом 8. К нему же может быть подсоединен подводящий трубопровод к ПСУ 17 с запорным устройством 15, нормально опломбированным в закрытом состоянии. Штуцер 16 предназначен для настройки ПСУ, а для стравливания газа в атмосферу через ПСУ - сбросной трубопровод 18. Отключение и включение счетчиков 20 производят задвижками 21. При необходимости работы без счетчиков (ревизия, ремонт) открывают задвижку 19, которая нормально должна быть опломбирована в закрытом положении. Перед счетчиком устанавливают фильтр-ревизию 22, а после него поворотное колено 10.

> Элементы ГРП и ГРУ

В соответствии с назначением в ГРП и ГРУ входят следующие элементы:

1) Регулятор давления (РД), понижающий давление газа и поддерживающий его в контролируемой точке на заданном уровне независимо от расхода газа и изменения в определенных пределах входного давления.

2) Предохранительный запорный клапан (ПЗК), прекращающий подачу газа при повышении или понижении его давления после регулятора сверх заданных пределов. На промышленных предприятиях, где по условиям производства не допускается перерыв в подаче газа (например, электростанциях), ПЗК не устанавливают, а для предупреждения аварий предусматривают сигнализацию о повышении или понижении давления газа сверх установленных пределов.

3) Предохранительное сбросное устройство (ПСУ), сбрасывающее излишки газа из газопровода после регулятора, с тем чтобы давление газа в контролируемой точке не превысило заданного.

4) Фильтр для очистки газа от механических примесей. Установка фильтра не обязательна в ГРУ, к которой газ поступает через ГРП ил централизованный пункт очистки газа предприятия и расстояние, от которой до ГРП или пункта очистки не превышает 1000 м.

5) Контрольно-измерительные приборы (КИП) для измерения: давления газа до и после регулятора, а также на обводном газопроводе - манометры показывающие (при необходимости самопишущие); перепада давления на фильтре

6) дифманометр; учета расхода газа в ГРП или ГРУ (при необходимости) - расходомеры; температуры газа перед расходомером - термометры показывающий и самопишущий.

7) Импульсные трубопроводы для соединения регулятора, ПЗК, ПСУ и КИП с теми точками на газопроводах, в которых контролируется давление и температура газа.

8) Сбросные трубопроводы для стравливания газа в атмосферу от ПСУ, продувочных линий и т.п.

9) Запорные устройства для включения и отключения регулирующего и предохранительного оборудования, а также КИП. Число и расположение запорных устройств должны обеспечить возможность отключения основного оборудования и необходимых КИП для ревизии и ремонта ГРП (ГРУ) без прекращения подачи газа к потребителям.

10) Обводный газопровод (байпас) с двумя запорными устройствами для снабжения газом через него потребителей на время ревизии и ремонта, а также аварийного состояния оборудования, смонтированного на основной технологической линии. В шкафном ГРП устройство байпаса не обязательно.

В зависимости от давления газа на вводе ГРП и ГРУ подразделяют на:

ГРП и ГРУ среднего давления (более 0,05 до 3 кгс/см2);

ГРП и ГРУ высокого давления (более 3 до 12 кгс/см2).
