Что это такое?

В принципе, понятно, что противодымная вентиляция – это специальная система удаления дыма и продуктов горения из закрытых помещений. Чаще всего она монтируется в местах, где может находиться большое количество людей, но нет естественного доступа свежего воздуха, например, в лифтовых шахтах, на лестничных клетках, в тамбур-шлюзах. Еще для безопасности процесса эвакуации при пожаре системы дымоудаления устанавливают по пути следования людей с возможного места пожара (в коридорах, холлах, залах).

Установка этого вида системы безопасности обязательна:

в пассажах;
в залах;
на сценах театров;
в помещениях закрытых автостоянок подземного и наземного типов;
в помещениях с массовым скоплением людей.

Системы противодымной вентиляции так же выполняют ряд дополнительных функций, среди которых:

снижение действия дыма и продуктов горения на технику, оборудование, материалы;
поставка свежего воздух в помещения, где люди не прекращают свою работу в ночное время (неприрывный цикл);
для помощи пожарникам в случае возникновения пожара, его тушении.

Подобная система вентиляции очень сложна, требует больших финансовых и расходных затрат на оборудование и монтаж.

Чтобы обеспечить все вышеуказанные функции, в системе применяют:

каналы вентиляции (шахты, коллекторы или воздуховоды) повышенной огнестойкости для обеспечения сохранности оборудования при пожаре;
специальные мощные вентиляторы, которые не подвластны действию высоких температур и не деформируются при их длительном действии;
на каждом участке системы также необходим клапан противодымной вентиляции двух типов – противодымовой и огнесдерживающий;
устойчивые к действию дыма и газа, не пропускающие их в помещения двери и экраны.

Особенности расчета, нормы

Как бы ни было замечательно оборудование, но без грамотного использования в трудную минуту оно вряд ли проявит себя на все 100%. Управление противодымной вентиляцией должно проходить в двух режимах – автоматическом (с помощью компьютерной системы) и дублирующим его дистанционном ручном режиме. Далеко не всегда компьютер в состоянии принять неожиданное, но верное решение, и потом, как любая машина, он вполне может поломаться в самый «неудачный» момент. Во избежание сбоев эвакуационных программ и производится дублирование управления.

Испытания системы дымоотведения проходят в несколько этапов и подтверждают соответствие основным функциональным нагрузкам, а именно:

обеспечивает условия для безопасной эвакуации при пожаре;
предотвращает распространение дыма;
пресекает поступление дыма в пути эвакуации;
обеспечивает микроклимат в помещениях, где работают пожарные;
защищает и оберегает человеческие жизни;
предотвращает повреждение имущества людей, предприятий, организации.

Расчет противодымной вентиляции должен производиться с максимальной математической точностью, беря во внимание особенности помещений, общую площадь, количество объектов (комнат), категорию пожароопасности производства (или помещения) и так далее.

Помимо правильности расчета, необходимо учитывать, что успех спасательных работ также зависит от системы раннего оповещения о возникновении пожара. Для этого в проект обязательно включается оборудование, производящее один из трех способов оповещения:

автоматическое – путем монтажа необходимого количества извещателей. Если сработал хотя бы один из них, автоматически открываются дымовые клапаны и вытяжные вентиляторы;
реагирование на сигнал, поступивший на центральный пульт;
ручная активация противодымной системы.

Виды

Существуют два вида вентиляционной системы – вытяжная противодымная вентиляция и приточная.

Первая подразумевает организацию потока воздуха, выходящего из помещения, а вторая – поступление свежего воздуха на территорию объекта. Зачастую помимо предупредительной системы к обоим видам присоединяется автоматическая система начала пожаротушения. Это делается для того, чтобы максимально снизить риск распространения огня на близлежащие территории.

Из чего состоит дымовыводящая система?

Обязательным моментом является монтаж дымовыводящих клапанов, они должны быть равномерно распределены по всей территории (общая площадь не более 900 квадратных метров) и находиться под потолком. Помимо клапанов и люков, система оборудуется дымососными устройствами и зонируется на дымовые секции, что предотвращает появление избытков продуктов горения при неисправности или в случае, если оборудование не справляется с объемом.

Приточная противодымная вентиляция используется в виде дополнительной, и присоединяется к основной – вытяжной. Отдельно приточный вид не используется.

Помимо удаления дыма, эти системы также отлично справляются с отведением мелких частиц, образующихся при пожаре, угарного газа, пепла.

Все требования к системе вентилирования в жилых и производственных помещениях регулирует так называемый СНиП. Это нормативный документ, содержащий в себе свод санитарных норм и правил установки, монтажа, эксплуатации, профилактики и прочих мер и порядков для противопожарных систем. Согласно им, специальное оборудование по отводу продуктов горения может быть смонтировано исключительно на крышах зданий или в специализированных дымовых шахтах. Также вентиляторы предусмотрены на входе и выходе воздуховода.

Помимо этого, там прописаны требования к такой важной части разумного противодействия пожарам, как оборудование:

мощность – не менее 20 000 метров куб. в час;
исправная работа в повышенном тепловом режиме не должна быть менее часа при 600 градусах Цельсия и не менее двух – при 400;
наличие защитных кожухов на оборудовании;
установка оборудования может осуществляться только специализированными компаниями, у которых на руках имеется специальная лицензия и допуск до подобных работ.

Этапы проектирования

Исходя из вышесказанного, необходимо упомянуть этапы проектирования, которые проходит любая противодымная вентиляция и дымоудаление:

подготовка технической документации, составление проектов, чертежей, пояснительных записок, экономического обоснования работ;
монтаж;
пуско-наладка;
профилактические работы.

Кроме вышеперечисленных систем, особое внимание уделяется так называемым дымовым клапанам.

Это устройство бывает четырех видов – дымовые клапаны, огнезадерживающие, нормально-закрытые (открывающиеся в момент получения сигнала о пожаре) и клапаны двойного действия. Все они направлены на одну цель – обезопасить человеческую жизнь и изолировать очаг возгорания, страхуя от перехода огня на другие части помещения. Их монтаж производится согласно плану-проекту, а систематический осмотр и проверка снижает риск отказа системы до нуля.

Выводы

Управление противодымной вентиляцией – очень ответственная работа, поскольку подразумевает не только контроль своих действий и внимательность, но и возможность принятия неординарных решений в случае какой-либо неполадки или сбоя в автоматической системе противопожарных действий. Оператор должен мгновенно среагировать на сигнал «Пожар», проверить отлаженность работы системы, переход сигналов от основного датчика в шкаф управления, активирующего системы дымоудаления, подпора, включение вентиляции, получение информации о состоянии работы всей системы и отдельно взятых ее звеньев.

По желанию предприятия доступны дополнительные функции в шкафах ШУПВ:

управление дымовыми зонами
функция опережающего включения вентиляторов
ручной запуск системы с отдельно-взятого шкафа
повышение степени защиты системы путем дублирования контрольных точек.

Все руководители крупных предприятий и организаций должны помнить, что от их отношения к нормам и правилам противопожарной безопасности и эффективности системы борьбы с пожаром зависят жизни его сотрудников, посторонних посетителей, целостность имущества. Не стоит экономить на подобном оборудовании – обращайтесь только к профессионалам!

Система противодымной вентиляции относится к активным средствам противопожарной обороны. Они препятствуют физическому распространению дыма, удаляя продукты горения из зданий или сооружений.

Однако в процессе работы такая система может спровоцировать рост площади возгорания, насытив пожар кислородом. Поэтому к обустройству подобных систем следует отнестись с особым вниманием.

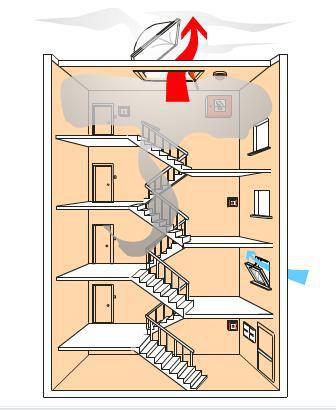

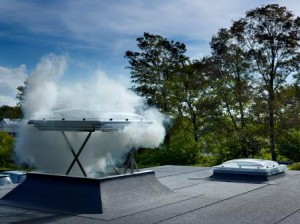

Пример эффективной работы дымоудаления

Где монтируют противодымную вентиляцию?

Монтаж противодымной вентиляции нивелирует снижение оптической проницаемости воздуха, создавая условия для быстрой эвакуации персонала или жильцов.

Поэтому такие системы устанавливают на всем протяжении траектории перемещения эвакуируемых людей, а именно:

В коридорах.
На лестничных площадках.
Вдоль лестниц.
В фойе, до самого выхода из здания.
В подъезде.

Словом, там, где от проницаемости воздуха зависит жизнь людей и эффективность труда пожарного расчета.

При этом обустройство настроенной на удаление дыма вентиляционной системы является общеобязательным при сооружении жилых домов и производственных помещений высотой до 25 этажей. А равно и паркингов, торговых центров, офисных центров и прочих коммунальных объектов (школ, больниц, детских садов и прочего).

Как работает противодымная вентиляция?

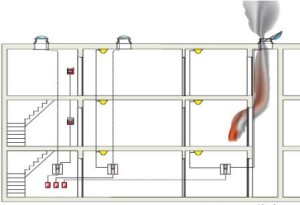

Как и любая другая система воздухообмена противодымная вентиляция работает по приточно-вытяжной схеме. То есть приточный клапан гарантирует поступление в защищаемую зону нужного объема воздуха, достаточного для генерации вытяжного напора. А вытяжной клапан генерирует разряжение в канале отвода дыма, провоцируя отток воздуха из зоны горения.

В системе дымоудаления – удаление дыма обеспечивается вентилятором ВКДВ (ВКДГ) через открытый клапан КПДУ (11), из системы подпора воздуха через открытый клапан (8) подается приточный воздух, клапаны (7, 9, 10, 12) закрыты.

При этом скорость воздухообмена не должна превышать 1 м/с, что накладывает определенные ограничения на минимальные габариты сечения клапана. Число приточных «отверстий» высчитывается исходя из площади коридоров, лестниц, фойе, подъездов и прочих зон, обслуживаемых противодымной вентиляцией.

Причем 800-900 квадратных метров обслуживает как минимум один клапан.

Запуск системы осуществляется вручную или автоматически. В первом случае клапан противодымной вентиляции «открывают» руками, обнаружив следы дыма в воздухе. Во втором случае эту работу делает автоматика, побуждаемая сигналами датчика оптической проницаемости воздуха. Причем конструкция любой противодымной вентиляции предполагает возможности и автоматического и ручного «старта».

Разновидности противодымных вентиляционных систем

Классификацию противодымных вентиляционных систем в большинстве случаев выстраивают на основе схемы побуждения воздухообмена.

Эта методика дает возможность выделить из общего ряда следующие разновидности конструкций:

Приточную вентиляцию , которая функционирует за счет избыточного давления в обслуживаемой зоне.
Вытяжную вентиляцию , которая работает за счет разряжение в обслуживаемой зоне.

Приточная противодымная вентиляция работает следующим образом:

Клапан затягивает в помещение поток воздуха, побуждаемый вентилятором лопастного или радиального типа.
Приток обеспечивает избыточное давление.
Открыв протянутый за стены здания канал, мы выравниваем давление в помещении.

При этом помимо вытяжного канала для выравнивания давления можно использовать «естественные отверстия» — окна и двери.

Вытяжная противодымная вентиляция функционирует по следующей схеме:

Лопастной или роторный вентилятор генерирует вытяжное усилие в воздуховоде, который соединяет обслуживаемую зону и улицу.
Напорное оборудование генерирует слабое разряжение.
Открыв приточные клапаны или окна, мы стабилизируем давление в здании.

При этом помимо механического побуждения вытяжного потока мы можем использовать и естественную «тягу», обустроив в стене или на фасаде здания вертикальный воздуховод высотой не менее 5-6 метров.

Проектирование и расчет противодымной вентиляции

Составление проекта вентиляционной системы, отводящей продукты горения, осуществляется по следующей схеме:

На первом этапе осуществляется подготовка технического задания, с обязательным обмером параметров всех обслуживаемых зон.
На втором этапе моделируется пожароопасная ситуация, вычисляется тепловая мощность источника возгорания, прогнозируется направление распространения пламени, определяются объемы газообразных продуктов горения.
На третьем этапе по рекомендуемой скорости воздухообмена и объемам дыма вычисляются габариты приточных и/или вытяжных каналов, определяется производительность напорного оборудования (вентиляторов).

Итогом проекта является комплект технической документации с чертежами, пояснениями, экспертным заключением и экономическим обоснованием сметы.

Общие требования к обустройству вентиляционных систем дымоудаления

Минимальная площадь обслуживаемой одним клапаном зоны – 800-900 м2, максимальная – 1600 кв.м.
Высота ширмы, дробящей излишне габаритную зону на участки с приемлемым метражом – не менее 2,2 метра.
Рабочая температура напорного оборудовани я – до 600 градусов Цельсия.
Минимальная производительность напорного оборудования – 19 000 м3/час.
Длина воздуховода (от клапана до вертикального вытяжного канала) – не более 15 метров.
Огнестойкость воздуховодов – 60 минут при температуре 600 °C.

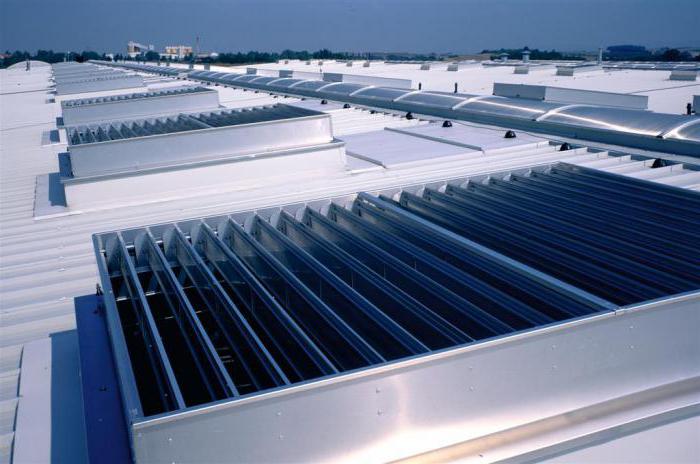

Месторасположение дымоотсосных (вытяжных) клапанов – в наивысшей точке потолка обслуживаемой зоны.
Способ управления пропускной способностью клапан – электромагнитная дроссельная заслонка, заглушающая канал после повышения температуры до 600 °C.
Рекомендуемое месторасположение приточного канала – лифтовая шахта.

Кроме того, проектировщики систем вентиляционного дымоотвода должны принять во внимание факт несинхронной работы установок пожаротушения и дымоудаления. Проще говоря: вначале отводится дым и только после этого начинается тушение пожара

Неправильно работающая вентиляция может стать причиной быстрого распространения пожара и продуктов горения, привести к гибели людей, порче имущества. Поэтому расчет и установка такой системы, как противодымная приточная вентиляция, является очень серьезным вопросом, не терпящим легкомыслия. СНиП требуют обязательного наличия соответствующих дымоотводов на промышленных и общественных объектах. Расчет их производится еще на этапе планирования и проектирования помещений. Особенно это важно для объектов, через которые производится в аварийных ситуациях эвакуация людей. Наличие противодымной приточной вентиляции обязательно в шахтах лифтов, коридорах, приемных, лестничных пролетах и проходных помещениях. От этого зависит жизнь людей.

Общая характеристика

Приточная противодымная вентиляция - это комплекс коммуникаций, устройств, совокупность работы которых обеспечивает подачу достаточного количества воздуха в помещения в момент возгорания и после него. Система вентиляции должна обеспечивать возможность эвакуации людей по предусмотренному маршруту.

Все пути их следования должны быть доступными для передвижения. Это способствует существенному снижению смертности из-за отравления продуктами горения, устраняет панику при эвакуации. Устройство приточной противодымной вентиляции предполагает автономность и несвязанность системы с другими воздуховодами и коммуникациями.

Главная задача подобной системы - это обеспечение видимости на пути следования людей при эвакуации, подача достаточного количества воздуха на лестничные клетки, в коридоры, шахты лифта, проходные помещения и т. д. Это позволяет снизить вероятность потери сознания из-за удушения угарным газом и значительно снижает количество несчастных случаев во время чрезвычайных ситуаций.

Необходимость устройства вентиляции

По данным МЧС при возникновении пожаров в жилых или производственных помещениях 70% гибели людей вызвано удушением продуктами горения. Противодымная приточная вентиляция, устроенная должным образом, способна спасти множество жизней. В России в результате пожаров в помещениях гибнет до 10 тыс. человек. Для сравнения, в Китае при численности населения 1,4 млрд. человек эта цифра составляет 1,5 тыс. человек. В США при большой численности населения в результате пожаров ежегодно гибнет 3 тыс. человек.

Поэтому приточно-вытяжная противодымная вентиляция необходима при эксплуатации различных зданий. В нашей стране частота случаев возгорания в 25-этажных домах составляет не более 20 раз в году. Такой низкий показатель в масштабах всей страны наглядно иллюстрирует, насколько эффективна современная, рассчитанная по всем правилам и примерам противодымная вентиляция приточного типа.

А вот в более старых строениях с этажностью от 17 до 25 ежегодно случается 650 случаев возгорания с летальным исходом в 20 случаях. В 6-9 этажных домах этот показатель достигает 350 человек при 8 тыс. случаев пожаров. Но в 5-этажных домах число жертв составляет ежегодно 9 тыс. человек. Это связано с отсутствием эффективных систем оттока продуктов горения при пожаре.

Принцип работы системы

Согласно правилам СП 7.13130.2009 установка приточной противодымной вентиляции обязательна для высотных сооружений, административных зданий, подземных гаражей, паркингов, офисных комплексов.

Принцип работы любой противодымной приточной вентиляции заключается в обеспечении эффективной эвакуации и сохранении имущества при пожаре. Также система позволяет обеспечить доступ спасателей внутрь здания при сдерживании распространения продуктов возгорания по путям следования людей.

Приточная противодымная вентиляция будет еще эффективнее при наличии элементов автоматики в системе. Датчики будут быстро реагировать на возникновение очагов возгорания и задымления, передавать сигнал на контрольный пункт. Автоматическое включение системы позволит оперативно реагировать на чрезвычайные ситуации. Если противодымная вентиляция приточного типа определяет ситуацию начала пожара, она открывает клапаны поступления воздуха, и начинается ее функционирование.

Технология работы

Приточная противодымная вентиляция, пример расчета которой предусматривает СНиП 2.94.05-91, не разрешает одновременно использовать те же каналы систем обычной вентиляции вместе с отводом дыма. В помещении при помощи вентиляторов нагнетается повышенное давление, которое выталкивает продукты горения из помещения.

Расчеты производятся для определения параметров, характеристик шума, мощности любой системы противодымной проточной вентиляции (например, ВКОП-1, ESSMANN и т. д.). При разработке плана системы учитываются места установки приемников дыма, параметры каналов отведения, а также места в здании, где необходимыми являются элементы системы.

Установленные нормы предполагают, что на одно устройство отведения продуктов горения должно приходиться не более 900 м 2 площади строения. Их расположение предполагается под потолком для удобства. Если, например, помещение имеет квадратуру 1600 м 2 , то пример расчета вентиляции может выглядеть так:

Значит, для заданного помещения достаточно будет сделать два отсека с автономными каналами коммуникаций.

Приточная противодымная вентиляция коридоров делает возможным отведение угарного газа на крышу через вертикальные участки каналов. Для цокольных этажей и подвальных помещений автостоянок, паркинга возможен отток воздуха через окна и двери определенных габаритов. Осуществляя расчет приточной противодымной вентиляции через въездные ворота или оконные проемы, следует учесть, что они должны быть геометрически правильной, прямоугольной формы. Насосы должны справляться с нагрузкой в течение часа при температуре 600°С и 2 часа при 400°С. Вытяжка должна обеспечивать циркуляцию не менее 19 тыс. м 3 воздушных масс.

Лифтовые шахты и лестницы

Согласно противопожарным нормам, все здания высотой от 28 м должны быть оснащены такой системой, как приточная противодымная вентиляция лестничной клетки и лифтовой шахты. Это связано с длиной оборудования для эвакуации людей, находящегося в распоряжении спасателей. Максимально их лестницы могут достать до высоты 28 м.

Если же здание возвышается над уровнем земли более чем на 28 м, то лестничные клетки должны быть спроектированы еще до начала строительства по незадымляемости 2-го или 3-го типа. Противодымная защита в подобных строениях просто жизненно необходима.

Расчет приточной противодымной вентиляции должны проводить квалифицированные специалисты, имеющие сертификаты на право производить подобные работы.

Область применения

Помимо зданий 28 м высотой приточную вентиляцию устранения задымленности обязательно требуется применять в коридорах более 15 м длиной без естественного освещения, из общих холлов с выходом на Если в подвальном помещении или на цокольном этаже нет приточная противодымная вентиляция в коридор должна проводиться в обязательном порядке. Также подобные системы используются в сооружениях, где расстояние от самой удаленной к лестничной площадке двери составляет более 12 м.

Из атриумов и пассажей высотой более 15 м, а также на балконах или дверных проемах, выходящих на эти помещения должен производиться отвод продуктов горения в обязательном порядке. Проектировка коммуникаций в коридорах должна производиться отдельно от систем в жилых или производственных помещениях.

Удаление дыма производят из опасных зон площадью не более 1600 м 3 , которые должны быть разделены на отсеки.

Правила проектирования и монтажа

При расчете параметров системы дымоотведения приточного типа учитывают нормы предельно допустимого давления при закрытых и открытых дверных проемах, среднее истечение воздуха из помещения, а также его температуру при возникновении пожара. Приточная противодымная вентиляция через оконные проемы или крышу должна учитывать температуру воздуха в летнее время и силу ветра. Имеет значение при расчетах площадь проемов для движения воздушных масс.

Эксперты, основываясь на существующих в помещении условиях, принимают решение о выборе вентиляторов, воздуховодов и клапанов. Воздушные шахты должны быть спроектированы в соответствии с нормами и требованиями пожарной безопасности.

При представленного типа принимается за основу, что приток воздуха производится только извне при помощи соответствующих точек забора воздуха. Поэтому они должны находиться на достаточном удалении от мест выхода дыма.

Воздух должен подаваться на малой скорости (не более 1 м/с) и распределяться равномерно по помещениям. Также при проектировке должно учитываться, что воздух должен поступать не сверху, а снизу и не достигать нижней границы вероятного нахождения дыма. Приточная противодымная вентиляция, пример расчета которой предусматривает учет расхода движения воздушных масс, должна обеспечивать недосягание дымом верхней границы двери во время эвакуации людей. вычисляется по следующей формуле:

G = F(ΔP/S) 0,5 , где

F - площадь проходного сечения клапана, м 2 ;

ΔP - перепад давления на закрытом клапане, Па;

S - удельное сопротивление газопроницания клапана, м 3 /кг.

Минимально S должно составлять 1,6·10 3 м 3 /кг.

Оборудование

Оборудование для совершения вентиляции должно соответствовать тем условиям, в которых ему, вероятно, придется работать.

Воздуховоды должны быть изготовлены из негорючих материалов, способных выдерживать перегревы длительное время. Так как по ним будут транспортироваться ядовитые газы, пары, образовывающиеся в результате горения, на стыках отводящих каналов не должно быть неплотных соединений.

Вентиляторы должны выдерживать высокие температуры в течение длительного времени. Исходя из расчетных данных, лопасти и системы оборудования должны работать не менее полчаса при температуре воздуха от 300 до 600°С. Они отводят тепло и создают необходимую тягу для притока кислорода внутри строения. Размещение вентиляторов допустимо на крыше или стенах дома отдельно от других подобных конструкций. При подаче воздуха со скоростью не более 1 м/с создается оптимальная характеристика шума. Приточная противодымная вентиляция ВКОП1 чаще всего применяется в нашей стране при проектировке подобных систем. Вентиляторы чаще всего оснащены антивзрывной технологией. Чтобы не возникло аварийных ситуаций из-за попадания внутрь системы посторонних предметов, каналы защищены специальными решетками или жалюзи. Они могут быть выполнены из алюминия или прозрачного поликарбоната, быть однослойными или двуслойными.

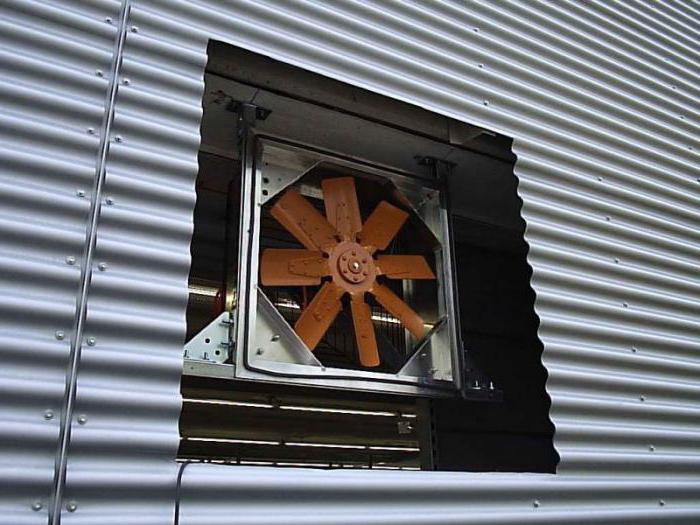

Если вентилятор располагается на фасаде здания, существует возможность окрасить решетку и сделать оборудование более незаметным. Современные производители настенных разновидностей вентиляторов предусматривают малую утопленность оборудования в основание стены. Это позволяет максимально незаметно интегрировать их в поверхность стены здания. Это сохраняет впечатление закрытого внешнего вида. При монтаже вентилятора на крыше не так важен его внешний вид, как его приспособленность к условиям окружающей среды. На качестве элементов системы не следует экономить.

Клапаны

Система отвода продуктов горения обязательно содержит такой элемент, как клапан приточной противодымной вентиляции. Он бывает таких разновидностей:

нормально открытый;
нормально закрытый;
двойного действия;
дымовой.

Нормируемое предельное состояние клапана обозначается буквами, а цифрами - предельное время в минутах, за которое это состояние будет достигнуто.

Существует два типа предельных состояний для подобных элементов системы. Е - потеря плотности, I - потеря способности теплоизоляции. Если в техпаспорте стоит обозначение EI 60, то это должно трактоваться как достижение предельной границы огнеупорности до 60 мин. Причем такое состояние будет наблюдаться по обоим признакам, не зависимо от того, какой из них раньше проявится.

Режим испытаний для каждого типа клапана производится в своих определенных условиях. Для применения каждого устройства существует ряд правил и норм. Без них нельзя устанавливать каждый экземпляр в существующие условия сооружения.

В приточной вентиляции применяют дымовые клапаны, которые в нормальных условиях находятся в закрытом состоянии. При возникновении пожара они открываются, но только в зонах задымления и высокой температуры. В остальных отсеках согласно расчетам они должны оставаться в закрытом положении.

Приточная противодымная вентиляция, устройство которой предполагает использование противодымных клапанов, управляет их заслонкой при помощи электропривода без реагирования на повышение температуры.

Они могут применяться совместно с системами пожаротушения и используются как во время возникновения чрезвычайной ситуации, так и после нее. На лестничных пролетах, в помещениях тамбуров и коридоров чаще применяют нормально закрытые клапаны. От дымовых они отличаются только областью применения и испытательными режимами, указанными в сертификатах.

Применение каждой разновидности клапана должно учитывать условия, в которых он будет функционировать.

Режим управления

Противодымная приточная вентиляция может управляться в автоматическом и дистанционном режимах. Автоматический режим срабатывает при обнаружении датчиками пожара в помещении. Дистанционная система срабатывает при нажатии кнопок в или у эвакуационных выходов с этажей.

Эти режимы выбираются, исходя из предположительных ситуаций возникновения пожара.

Совместимость системы с другими средствами пожаротушения также определяется условиями конкретно взятого строения. Разработчики системы прописывают различные возможные сценарии возникновения возгорания, а также способы его устранения.

Ознакомившись с устройством такой системы, как противодымная приточная вентиляция, можно сделать вывод, что от ее правильного устройства зависит не только сохранность имущества, но и жизнь людей, находящихся в помещении.

Противодымная вентиляция устанавливается в тех местах, где критически важно быстро удалить продукты горения из внутреннего объема помещения во время пожаров или начальных этапов горения. Системы противодымной вентиляции особенно актуальны для установки согласно СНиПам на гражданских и промышленных объектах.

Именно неправильно работающая вентиляция часто становится причиной быстрого распространения пламени, ущерба имуществу, гибели людей. Именно поэтому, к испытанию, проектированию и монтажу противодымной вытяжной вентиляции следует относиться серьезно и доверять все работы квалифицированным и сертифицированным специалистам.

Обычно вентиляция против дыма применяется в тех местах, где предусмотрена согласно плану эвакуация людей. Расчетное определение основных параметров противодымной вентиляции зданий производится на этапе проектирования. Наиболее частыми объектами, в которых должны применяться такие системы – это шахты лифтов, места сбора людей, коридоры, приемные, площадки перед лифтами и лестничные марши.

Комплексный подход должен подразумевать очистку всего пути эвакуации людей от продуктов горения, для обеспечения безопасного передвижения. Вывод дыма из внутреннего объема во внешнюю среду существенно снижает уровень смертности при пожарах, включая уменьшение уровня отравления дымом, продуктами горения, уменьшения количеств случаев паники.

Главное правило, которым сопровождается монтаж приточной противодымной вентиляции, является ее автономность и не связанность с другими вентиляционными подсистемами. Дымоудаление подразумевает не столько полное удаление продуктов горения, сколько организацию возможности во время пожара иметь видимость при эвакуации, снизить риск отравления и потери в результате сознания.

Статистика

Существующая нормативно-правовая база и СНиПы, регулирующие правила проектирования, монтажа и испытания систем дымоудаления постоянно совершенствуются и дорабатываются. Исходя из статистики, которую предоставляет ежегодно МЧС, более 70% жертв во время пожаров связано не с воздействием экстремально высоких температур, а именно с отравлением продуктами горения.

Ежегодно в результате пожаров гибнет по разным оценкам от 9 до 10 тыс. человек только в России. Для сравнения, при большей численности населения, этот показатель в Соединенных штатах Америки равен 3 тыс. человек, а в Китае – всего 1,5 при населении в 1 400 000 000 человек. Использование дымоудаления – это объективная необходимость повышения безопасности при эксплуатации зданий различного типа.

Углубленный анализ количества жертв и сопоставление результатов с типом зданий, в которых возникают очаги возгорания, заставляют задуматься:

В зданиях с этажностью выше 25 этажей, пожары возникают не чаще 20 раз в год (в масштабах страны) – это связано с тем, что такие современные сооружения оснащаются всеми необходимыми системами противопожарной борьбы, раннего обнаружения пожаров, систем дымоудаления. Противодымная вентиляция позволяет снизить количество жертв до минимума. Например, в 2013 году возникло в здания подобного типа всего 15 возгораний, летальный случай был лишь 1. Красноречивая демонстрация эффективности комплексов противопожарной сигнализации, вентиляции, и организации тушения.
Сложнее ситуация обстоит со зданиями, этажность которых составляет от 17 до 25 этажей. Пожары случаются около 650 раз, и уносят жизни 20 человек ежегодно.
Довольно распространенные здания с этажностью 6-9 этажей уносят жизни 350 человек, при общем количестве пожаров 8 тыс. случаев.
Наиболее печальная статистика в 5-этажных домах. Вдумайтесь, число погибших ежегодно превышает 9 000 человек. Это связано с тем, что большинство зданий проектировалось и строилось еще до разработки эффективных СНиПов и нормативно правовой базы, противопожарных правил.

Как это работает

Устанавливать приточную противодымную вентиляцию обязательно необходимо в торговых центрах, высотных сооружениях, административных зданиях, офисных комплексах. Более того, согласно внесенным два года назад правкам в СП 7.13130.2009, также обязательна установка таких систем на территории подземных паркингов, гаражей, складских помещений.

Назначение систем дымоудаления следующее:

сохранение жизней путем обеспечения эффективной эвакуации во время пожара;
защита имущества от негативного воздействия при пожаре;
обеспечение достаточных условий для сотрудников МЧС и людей, задействованных при эвакуации;
предотвращение распространения продуктов горения по зданию.

Для того чтобы поднять эффективность дымоотведения и борьбы с очагами пламени, применяется автоматизация системы дымоудаления и вентиляции. Использование датчиков, подающих сигналы на контролирующий пульт и расположенных на определенном расстоянии, позволит своевременно выявлять места возгорания. Если система принимает решение, что начался пожар, открываются установленные клапаны и начинается дымоотведение посредством перекачки воздуха.

При ручном вводе, должны быть предусмотрены такие функции на центральном пульте или установлены кнопки запуска в доступных местах. Примечательно, что совместная работа системы дымоудаления и пожаротушения не допускается. К сожалению, автоматически при разработке или доработке нормативно-правовой документации за основу берутся устаревшие СНиП 2.04.05-91 «Противопожарная защита при пожаре», которые в свою очередь являются доработанными нормами 1988 года.

Приточная и вытяжная система дымоудаления

Дымоотведение может быть реализовано несколькими способами:

Нагнетанием с помощью специальных вентиляторов избыточного давления, которое выталкивает продукты сгорания в дымоотводящие каналы.
Вытяжка производится как с помощью естественной, так и с помощью принудительной вентиляции. Поскольку естественное перемещение газов может не удовлетворять требования по объему и скорости, чаще используются специальные каналы и устанавливаются вентиляторы.

По регламенту СНиПа 2.04.05-91 расчеты должны производиться для:

определения параметров дымососных устройств;
места установки дымоприемников;
параметров вентиляционных каналов;
определения зон, с применением дымоотводящих систем;

Нормы определяют также, что на одно дымоотводящее устройство должно приходиться не более 900 м.кв. площади помещения. СНиП позволяет отвод дыма на крышу с коридоров и лестничных площадок, используя соответствующие дымовсасывающие вентиляторы. Обычно дымоотводящие каналы для удобства располагаются под потолком. Вертикальные участки служат для вывода продуктов горения за пределы здания.

В СНиПе определены достаточно жесткие требования к дымоотводящему оборудованию:

насосы должны справляться с нагрузкой в течении более часа и повышении температуры газов до 600 градусов.
вытяжка должна обеспечивать перемещение не менее 19000 м. куб газов.
если температура газов составляет около 400 градусов, насос должен выдерживать работу два часа.

Место входа газов в вентканалы надежно должна защищаться решетками, предотвращая несчастные случаи и попадание посторонних предметов между лопастями. Помимо норм, описанных в СНиПе, проектирование, монтаж и тестирование дымоотводящих систем должны производить квалифицированные и сертифицированные специалисты, имеющие лицензию на этот вид работ.

Противодымная защита лифтовых шахт и лестничных клеток

Все здания, которые имеют высоту до 28 метров, должны быть обеспечены системой избыточного давления воздуха, согласно противопожарным требованиям. 28 метров – это максимальная длина пожарных лестниц, поэтому с этой высоты можно эвакуировать людей из окон горящего здания. Если же высота здания более 28 метров, то применяется противодымная защита . Она предусматривается еще на этапе проектирования. Лестничные клетки в таких зданиях планируют незадымляемыми 2-го или 3-го типа.

Особенности проектирования и монтажа

Эффективная работа дымоотводящей системы возможна лишь при зонировании строения и установки соответствующих узлов приема и отвода газов. Одна зона не должна превышать 1600 м.кв. и предусматривать установку двух приемников газов. Для организации дополнительных перегородок должны применяться согласно СНиПу искусственные перегородки высотой не менее 2,2 м. Одна шахта вывода дыма должна предусматривать не более двух точек приема.

Стоит отдельно остановиться на оборудовании, производящем отвод дыма. Поскольку работа вентиляторов предусматривается при высоких температурах, они должны обеспечивать отвод дыма длительное время, несмотря на температуру, достигающую 600 градусов и более. Их задача заключается не только в эффективном удалении дыма, путем его отсоса, но и отвод тепла, создание тяги для проникновения кислорода, которого может не хватать для пострадавших в результате пожара. Они могут быть установлены в шахтах лифта, в коридорах и на лестничных маршах.

Дымоудаляющие клапаны служат для приема дыма в специально смонтированный огнезащищенный канал. Клапаны могут иметь электромагнитный привод для управления. Огнезадерживающие клапаны служат для предотвращения распространения пламени по вентиляционной шахте, снижения температуры продуктов горения. Этот элемент очень важен для повышения безопасности помещения.

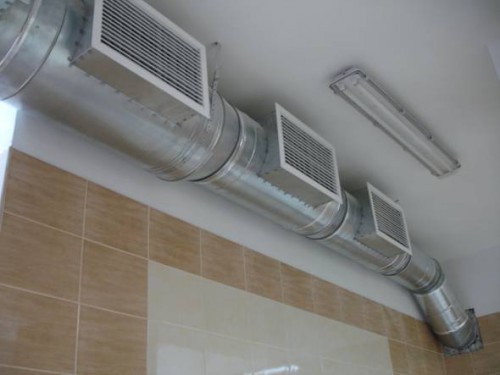

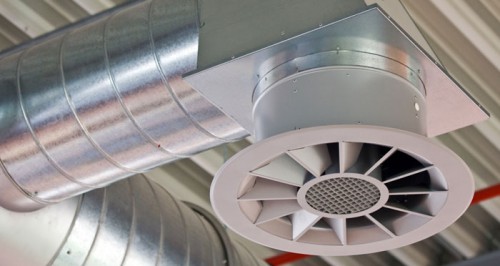

Воздушные каналы или воздуховоды по СНиПу должны изготавливаться из негорючих материалов, способных выдержать продолжительное воздействие высокой температуры. Они служат для транспортирования продуктов горения, дыма, ядовитых паров и соединений, которые выделяются при пожаре. Конструктивно выполняются каналы так, чтобы не возникало разрыва в местах соединения.

Проектирование противодымной системы должно включать не только удаление продуктов горения, но и в достаточном объеме его приток. Основной регламентирующий документ по противодымным системам СНиП 41-01-2003, который был доработан, и на его основе выпустили дополненный документ СП 7.13130.2009.

Пожар – трагедия, уносящая тысячи жизней ежегодно, но большинство людей во время ЧП погибают не от воздействия самого огня, а от вдыхания чрезмерного количества продуктов горения, преимущественно угарного газа. Именно поэтому в требованиях к организации противопожарной безопасности четко прописана необходимость наличия системы дымоудаления на объекте охраны.

Задымление - один из основных факторов поражения при пожаре. Именно из-за него большинство жертв огня так и не выбираются из горящего здания. Необходимо заранее предусмотреть удаление дыма. Это, во-первых, повышает уровень безопасности, а во-вторых, сразу снимает различные неприятные вопросы от пожарной инспекции.

Для чего нужна противодымная вентиляция? Где устанавливаются такие системы?

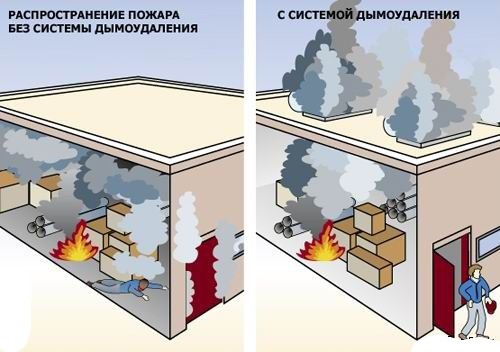

Функция системы дымоудаления – обеспечение воздушного коридора для осуществления экстренной эвакуации людей с объекта на начальных стадиях пожара. Вентиляция поднимает скапливающийся дым вверх, расчищая проход и давая возможность видеть кратчайший путь к выходу из охваченного пламенем здания. Для наиболее эффективной работы системы удаления она должна быть настроена таким образом, чтобы каждое помещение очищалось от продуктов горения автономно, не происходило «перетекание» газа из комнаты в комнату.

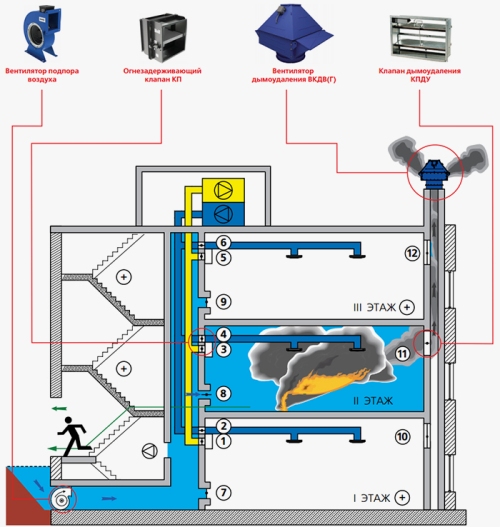

Систему противодымной вентиляции составляет комплекс устройств, разделяющих функции: вентилятор, служащий для нагнетания чистого воздуха, воздуховод, по которому будет отводиться загрязненный воздух, и клапан дымоудаления, предотвращающий обратный отток продуктов горения. Клапаны для вентиляций изготавливаются из материалов с высокими показателями огнестойкости, так как всегда есть риск «заглатывания» вентиляционными системами пламени, в случае если пожар не будет своевременно остановлен.

В обязательном порядке противодымная вентиляция оснащается автоматическим и ручным приводом. Автоматический привод приводит систему вентиляции в действие, как только срабатывает пожарная сигнализация, дистанционный или ручной же позволяет включить систему в принудительном порядке, если произошел сбой.

Выделяют такие виды противодымных вентиляций как:

естественная и искусственная;
вытяжная и приточная.

Вытяжная вентиляция предназначена непосредственно для отвода из помещения продуктов горения, приточная – для разряжения концентрации дыма в помещении при помощи свежего воздуха, нагнетаемого с улицы.

Выбор типа противодымной вентиляции должен осуществляться вместе со специалистом, который будет проектировать всю систему обеспечения противопожарной безопасности, так как это напрямую зависит от конструкции объекта охраны, его месторасположения и состояния вентиляционной системы. Стоимость проектирования и установки системы дымоудаления довольно высока, но, в случае возникновения чрезвычайной ситуации, она помогает выиграть время – самый ценный ресурс для спасения жизней людей, которые находятся в это время на объекте охраны.

Как правило, противодымные вентиляции устанавливаются на крупных объектах, где предполагается большое скопление людей (атриумы, концертные залы, аудитории). Однако для любое помещение, где работает более десятка человек, уже не помешает обезопасить от задымления.

Наша компания оказывает полный спектр услуг по организации противодымной вентиляции.

Мы разработаем проект на основе фактических технических данных о вашем помещении: его объеме, посещаемости, среднему количеству находящихся в нем людей и т.п.
Осуществим монтаж необходимого оборудования, его пуско-наладку.
Регулярно будем проводить обслуживание, чтобы поддерживать систему в рабочем состоянии.
Одним словом, мы полностью позаботимся о том, чтобы в случае пожара в вашем помещении не возникло задымления. Это дает следующие преимущества.

Какие преимущества дает монтаж противодымной вентиляции?

Люди смогут дольше продержаться в условиях горящего здания, дождавшись прибытия пожарных бригад, либо безопасно доберутся до эвакуационных выходов.
Пожарные бригады смогут безопасно эвакуировать весь персонал, без каких-либо жертв.
Продукты горения не нанесут вреда дорогостоящему оборудованию, так как будут своевременно удалены.
Мы имеем большой опыт работы, потому сможем организовать эффективную и грамотную систему противодымной вентиляции по самым выгодным в регионе ценам.
