Из чего на самом деле сделана и как работает подводная лодка. Как именно подводная лодка может опускаться под воду и всплывать наверх?

Способных к автономным действиям под водой и на поверхности. Могут как нести вооружение, так и выполнять специализированные операции (от научно-исследовательских, до ремонтных и развлекательных) под водой, в зависимости от конструкции. Также подлодками в некоторых источниках называют беспилотные роботизированные подводные аппараты на дистанционном управлении.

История появления

Античность и Средние века

Первые упоминания о судне способном погружаться под воду датированы 1190 годом. В германском сказании (автор неизвестен) «Салман и Моролф» главный персонаж (Моролф) построив лодку из кожи скрылся на ней от враждебных судов на дне морском. При этом под водой лодка находилась 14 дней, поступление воздуха обеспечивалось внешним забором через длинную трубу. К сожалению чертежей или хотя бы рисунков данного судна не сохранилось, по этому реальность его существования как подтвердить, так и опровергнуть не возможно.

Эскиз подводной лодки Леонардо Да Винчи

Работы над аппаратом способным погружаться под воду проводил и «гений Ренессанса» Леонардо Да Винчи. Однако его подводная лодка не имеет подробного описания и чертежей, уничтоженных самим изобретателем.

Сохранился лишь небольшой набросок судна овальной формы, с тараном и небольшой рубкой, в центре которой находится люк. Каких либо конструктивных особенностей на нём разобрать невозможно.

Впервые научные основы подводного плавания были изложены в 1578 г., в труде Уильяма Буэна «Изобретения или устройства совершенно необходимые для всех генералов и капитанов, или командиров, людей как на море, так и на земле». В этом труде, используя закон Архимеда, им впервые были научно обоснованы способы обратимого погружения/всплытия, с помощью изменения плавучести судна при изменении его водоизмещения.

В 1580 году Уильям Брун и в 1605 году Магнус Петилиус, англичане, построили суда способные погружаться. Однако эти объекты нельзя было назвать подводными лодками, так как они не способны были перемещаться под водой, а могли лишь погружаться и всплывать в заданном месте.

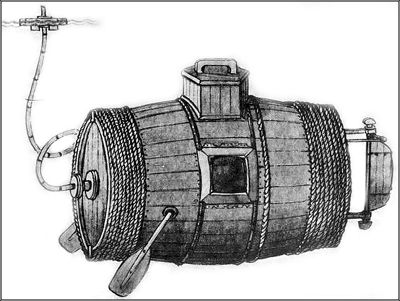

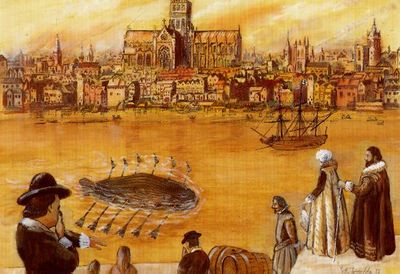

1620 г. подводная лодка Ван Дреббеля.

Первой подводной лодкой, способной перемещаться под водой в произвольном направлении и имеющей неоспоримые доказательства существования, стал проект Корнелиуса Ван Дребеля. Данное судно было выполнено из дерева и кожи, было способно погружаться на глубину до 4 метров с использованием заполнения/опорожнения кожаных мехов. Первый экспериментальный образец был построен в 1620 году и использовал для движения шест, отталкивающийся от дна, а уже в 1624 году, на новой модели с весельным движителем (отверстия в корпусе для весел уплотнялись кожаными вставками) подводное путешествие по Темзе совершил король Англии Яков I.

По письменным свидетельства глубина погружения определялась ртутным барометром. Кроме того имеется неподтверждённая информация о использовании им разложения селитры при нагреве для получения кислорода.

Дени Папен (1647 - 1712 гг.)

Более 10 лет это судно использовалось английской знатью для путешествий между Гривичем и Вестминстером.

Впервые идея постройки подводного корабля из металла была высказана в 1633 году французскими учеными-монахами Жоржем Фурнье и Мареном Мерсенном в труде «Технологические, физические, нравственные и математические проблемы».

В данном труде впервые была сделана попытка применить улучшение обтекаемости и управляемости подводного судна по примеру рыб (корпус судна предлагалось делать из медных листов с формированием его в форме рыбы, с заостренными концами и плавниками на оконечностях для лучшей управляемости).

Первым металлическим подводным судном стала изготовленная Дени Папеном в 1691 году субмарина прямоугольной формы, 1,68 метра в длину, 1,76 метра в высоту и шириной 0,78 метра.

Материалом изготовления послужила жесть, укрепленная металлическими прутьями. На верхней части судна имелось отверстие «…такого размера, чтобы в него свободно проникал человек», закрывавшееся герметичным люком. По утверждению автора в судне имелись и «другие отверстия через которые экипаж судна мог взаимодействовать с вражеским судном разрушая его».

Какие конкретно действия предполагалось делать с врагом неизвестно, как неизвестен и способ погружения/всплытия и передвижения судна Папена.

XVIII-XIX века

Эпоха Нового времени характеризовалась бурным научно-техническим прогрессом, который не мог не повлиять на конструирование подводных лодок.

Предполагаемый вид «потаённого» судна

В 1720 году в Петербурге тайно была заложена первая изначально военная подводная лодка, по проекту Ефима Никонова . Лодка разрабатывалась им с 1718 года под патронажем Петра 1. В 1721 году первый вариант судна был спущен на воду и успешно прошел испытания.

Изобретатель продолжил работы и уже в 1724 году на воду прошли испытания второй модели подлодки. К сожалению окончились они неудачно - от удара о дно возникла течь и лишь ценой больших усилий судно вместе с изобретателем было спасено.

С 1725 по 1726 годы изобретатель работал над третьей моделью своего судна, уже под эгидой Екатерины 1. В вину конструктору была поставлена растрата 400 рублей и в 1728 году он был разжалован и послан в адмиралтейство Архангельска.

Точных данных о конструкции судна Никонова не сохранилось. Есть лишь общие данные о форме судна (бочкообразная), материалах (доски укреплённые обручами и обшитые кожей), системе погружения/всплытия - водяного ящика, снабженного ручной помпой. Двигалась лодка на вёсельном приводе. Вооружение предлагалось самое разнообразное, от «огненных труб» (прообраза современных огнеметов) до обычных орудий и выхода водолаза через шлюзовую камеру, для ручного разрушения корпуса судов противника.

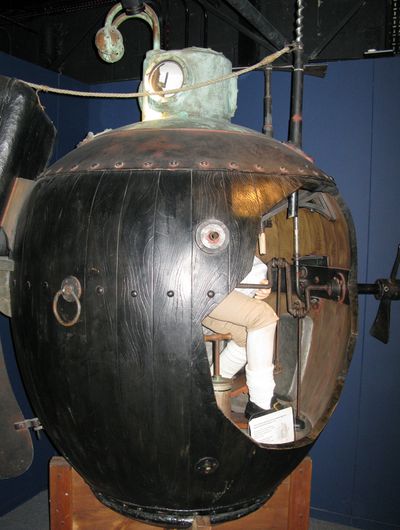

Подводная лодка «Черепаха»

Через 50 лет в США была построена первая лодка принимавшая участие в боевых действиях. В 1773 году Дэвид Башнел сконструировал Turtle . Корпус судна был чечевидной формы, состоял из двух половин, соединенных на фланцах кожаной вставкой. На крыше судна располагалась медная полусфера с люком для проникновения в лодку и иллюминаторами для наблюдения за обстановкой снаружи. Лодка имела балластное отделение, заполняемое и опорожняемое с помощью помп и аварийный свинцовый балласт, который мог быть легко сброшен. Движитель использовался вёсельный, вооружение состояло из расположенной в корме 45 килограммовой мины , снабженной часовым механизмом. Предполагалось что мина будет закреплена на корпусе судна с помощью бура.

6 сентября 1776 года, впервые в мире, была произведена попытка атаки вражеского судна подводной лодкой. Субмарина Turtle , под командованием сержанта Эзры Ли, атаковала британский фрегат HMS Eagle . Однако атака не удалась - судно оказалась обшито медными листами, справиться с которыми бур не смог. Несколько последующих попыток атак британских судов также оказались неудачными, а во время последней лодка буксирующая Turtle была обнаружена английским кораблем, и потоплена артиллерийским огнем вместе с подлодкой.

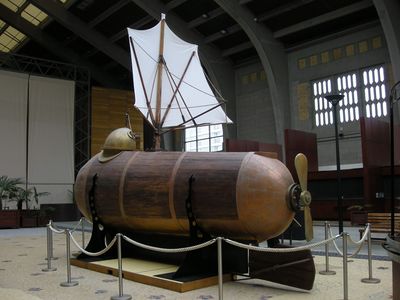

Nautil 2 Р. Фултона

Конец 18-го века ознаменовался постройкой во Франции американским инженером Робертом Фултоном, в 1800 году, подводной лодки Nautil 1 . Первая модель была сделана из дерева, имела эллипсоидную форму, приводилась в движение мускульной силой, через механическую передачу вращением сначала Архимедова, а впоследствии 4-х лопастного винтов .

Вторая модель (Nautil 2 ) имела весьма значительные изменения по сравнению с прототипом. Во-первых корпус судна был построен уже из меди, сохранив форму эллипса в сечении. Во-вторых лодка получила два раздельных движителя: для подводного и надводного хода. В надводного положении лодка двигалась под раскладным зонтичным парусом (укладываемом в подводном положении в палубу вместе с мачтой). В подводном положении лодка по прежнему передвигалась с помощью винта вращаемого через передачу сидящими внутри лодки людьми. Лодка вооружалась миной из двух медных бочонков - подрыв прикреплённой мины производился по проводам с помощью тока.

В 1801 году подводной лодкой Nautil 2 была произведена первая в мире (правда демонстрационная) успешная атака на рейде Бреста. Миной был подорван шлюп . Французское правительство не оценило изобретения, сочтя его "бесчестным" и изобретатель перебрался в Англию. Лорды адмиралтейства рассмотрев проект пришли к выводу о его несомненной опасности прежде всего для самой Англии - поскольку данный тип судов ставил под вопрос мощь любого надводного флота. Изобретателю была предложена пожизненная пенсия с условием "забыть" о своем проекте.

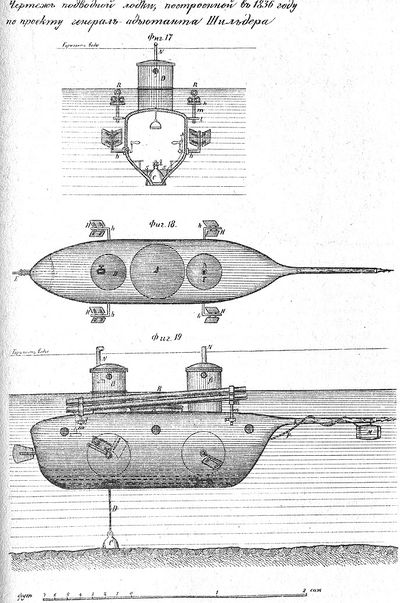

Чертеж подводной лодки К.А. Шильдера

В 1834 году был построен первый в мире подводный ракетоносец. Разработанная генерал-адьютантом К.А. Шильдером подводная лодка имела продолговатый яйцевидный корпус, изготовленный из железа толщиной до 5 мм. Для входа в лодку имелись две рубки на верхней палубе до 1 метра высотой и до 0,8 метра в диаметре. Судно имело оригинальный гребной движитель с ручным приводом: особой формы лапки-гребки (по 2 с каждой стороны) при движении вперед складывали, а при гребке расправлялись, создавая движущий толчок. Данный тип движения сообщал лодке достаточно хорошую управляемость, обеспечиваемую регулировкой угла и силы гребка каждой «лапки».

Вооружение состояло из подрываемой по проводам мины, закреплённой на специальном гарпуне, вонзаемом в корпус судна противника и 6 направляющих для пуска пороховых ракет, расположенных группами по 3 по бортам. По некоторым данным запуск ракет был возможен и из подводного положения.

Первое испытание судна окончилось неудачей (подробности не известны из-за высокой секретности проекта) и дальнейшие работы были свернуты.

Первая попытка уйти от мускульной силы при движении подводных лодок была сделана в 1854 году. Французским изобретателем Проспером Пейерном было построено судно Paerhydrostate с паровым двигателем оригинальной конструкции. В специальной топке сжигалась смесь селитры и угля, с одновременной подачей в топку воды. Продукты сгорания подавались в паровую машину, откуда избытки стравливались за борт. Основным минусом данной конструкции оказалось образование азотной кислоты в котле, которая разрушала конструкции судна.

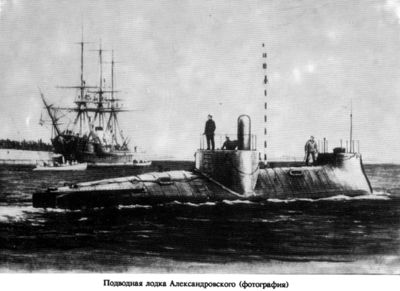

Подводная лодка Александровского

В 1863 году в России было заложено первое подводное судно с применением пневматического двигателя. Подводная лодка разработанная И. Ф. Александровским использовала пневматические двигатели, питающиеся из 200 чугунных баллонов с воздухом, под давлением 100 атмосфер.

Субмарина водоизмещением 352 тонны (надводное)/365 тонн (подводное) имело корпус рациональной формы, с толщиной стенок от 9 до 12 миллиметров, рубку с остеклением, два пневматических двигателя мощностью до 117 лошадиных сил и вертикальные и горизонтальные рули. Имевшийся запас сжатого воздуха использовался также для продувки цистерны главного балласта.

Вооружение состояло из двух обладающих положительной плавучестью мин, соединённых эластичной связкой. Подрыв осуществлялся по проводам.

Примечательно, что именно Александровским в 1865 году была разработана первая самодвижущаяся мина (за год до изобретения самодвижущейся мины Уайтхедом), названная им «торпедо». Предложенная морскому ведомству торпеда была разрешена к производству «за собственный счет» только в 1868 году. Несмотря на то что в 1875 году торпеда Александровского была успешно испытана и имела ряд важных преимуществ перед изделием Уйатхеда к закупке были назначены именно последние, из-за меньшего веса и размера.

В 1864 году во Франции была построена субмарина Plongeur , так же как и лодка Александровского, имевшая пневматические двигатели. Лодка была вооружена шестовой миной и могла развивать подводную скорость до 4 узлов в течение 2 часов. Однако субмарина отличалась большой неустойчивостью в удержании глубины и была признан непригодной для военного применения.

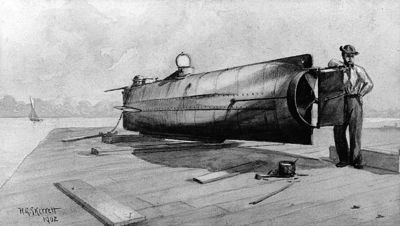

Подводная лодка Х. Ханли

В 1863 году в США была построена серия подводных лодок под общим название David . Конструктором лодок был южанин Хорас Л. Ханли. Экипаж лодок состоял из 9 человек, из которых 8 крутили привод винта, для движения лодки. Вооружение состояло из одной шестовой мины с электрическим запалом инициируемым из лодки. Первая атака David произошла 5 октября 1863 года на броненосец USS Ironside . Атака оказалась неудачной - подрыв мины произвели слишком рано и лодка со всем экипажем погибла. 17 февраля 1864 года подлодкой данного типа, имевшей название H. L. Hunley , был атакован корабль USS Housatonic . Атака прошла удачно, но после атаки субмарина пропала без вести. По современным данным подлодка затонула неподалеку от своей жертвы из-за механических повреждений. В 2000 году она была поднята, отреставрирована и находится в музее г. Чарльстон.

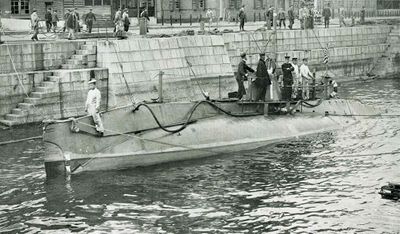

Подводная лодка Джавецкого

Первой по настоящему серийной подлодкой стали аппараты С.К. Джевецого, которые были приняты к производству серией 50 штук, несмотря на свою крайне примитивную для тех лет конструкцию. Первая модель имела педальный привод, мина прикреплялась к корпусу судна противника через резиновый рукав. Впоследствии Джавецкий усовершенствовал свои суда поставил сначала пневматические, а затем и электрические двигатели. Строились лодки в период с 1882 по 1883 год, часть из них сохранилась в некоторых портах России вплоть до Русского-Японской войны 1905 года.

Первой субмариной на электрических двигателях стала конструкция французского кораблестроителя Клода Губэ, развитая в последствии Дюпуи де Ломом и Густавом Зеде. Подводная лодка, названная Gymnote , была спущена на воду в 1888 году. Она имела водоизмещение 31 тонна, имела корпус с заостренными оконечностями, использовала для передвижения электрический двигатель мощностью 50 лошадиных сил, питающийся от аккумуляторной батареи весом до 9,5 тонн.

Построенная затем в 1898 году,на базе этой конструкции, субмарина Siren смогла развить подводную скорость до 10 узлов. После смерти Г. Зеде подлодка получила его имя. В 1901 году, на маневрах, подводная лодка Gustave Zédé скрытно проникла на рейд и, всплыв в 200 метрах от броненосца, провела успешную учебную торпедную атаку.

В 1900 году во Франции вступила в строй подводная лодка Narwhal , конструкции Макса Лобёфа. Подводная лодка использовала паровую машину для движения на поверхности и электродвигатели для движения под водой. Уникальной особенностью этой подводной лодки являлось использование паровой машины не только для движения судна в надводном положении, но и подзарядка аккумуляторных батарей с её помощью. Данная возможность привела к значительному росту автономности подводной лодки, которой уже не нужно было возвращаться в базу для подзарядки аккумуляторов. Кроме того в конструкции была использовала двухкорпусная схема.

ПЛ Holland , 1901 год

В 1899 году окончились успехом длительные конструктивные изыскания американца Джона Холланда.

Его подводная лодка Holland IX получила бензиновый двигатель, так же как и у Narwhal , не только обеспечивающим надводное перемещение, но и подзарядку аккумуляторов для электродвигателя подводного хода.

Лодка имела на вооружении 2 торпедных аппарата и на испытаниях удачно провела несколько атак. Благодаря широкой рекламной компании подводные лодки данной конструкции (правда значительно модернизированной со временем) начали закупаться и другими странами кроме США, в частности Россией и Англией.

XX-XXI века

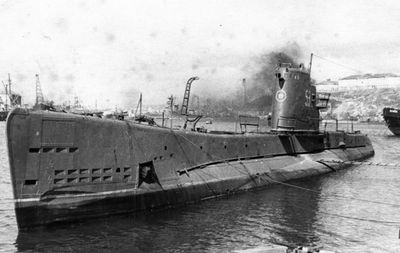

ПЛ М-35, Черноморский флот

К началу двадцатого века основные конструктивные особенности подводных лодок уже были изучены, разрушительный потенциал получил должную оценку и конструирование подводных лодок стало выходить на государственный уровень. Начались разработки способов применения субмарин в широкомасштабных боевых действиях.

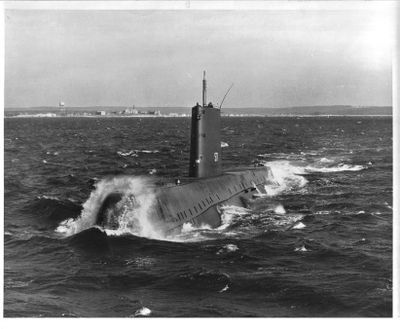

Первая АПЛ USS Nautilus

Дальнейшее развитие этого класса судов шли в сторону достижения нескольких основных моментов: увеличения скорости передвижения как в надводном, так и в подводном положении (при максимальном снижении шумности), увеличение автономности и дальности, увеличение достижимой глубины погружения.

Разработка новых типов подводных лодок шла во многих странах параллельно. В процессе развития подлодки получили дизель-электрические силовые установки, перископические системы наблюдения и торпедно-артиллерийское вооружение. Широкое применение субмарины впервые получили в Первой, а затем и Второй мировых войнах.

Следующим важным этапом в конструировании подводных лодок стало внедрение ядерной силовой установки, вернувшей в работу паровые турбины. Впервые данный тип ГЭУ был применен на USS Nautilus в 1955 году. Затем атомарины появились и в флотах СССР , Великобритании и других стран.

На настоящий момент подводные лодки являются одним из самых широко распространенных и многоцелевых классов кораблей. Подводные лодки выполняют широкий тип задач от патрулирования до ядерного сдерживания.

Основные конструктивные элементы

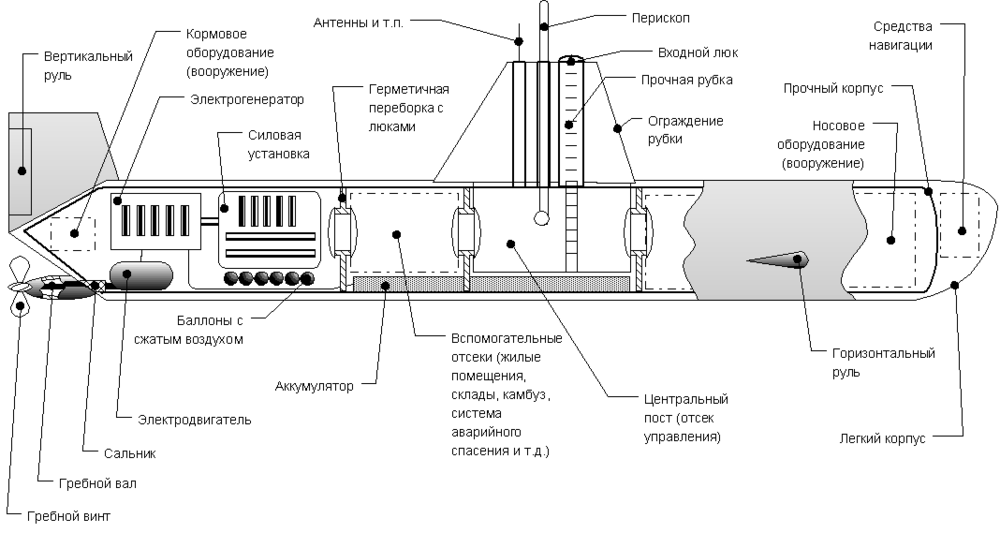

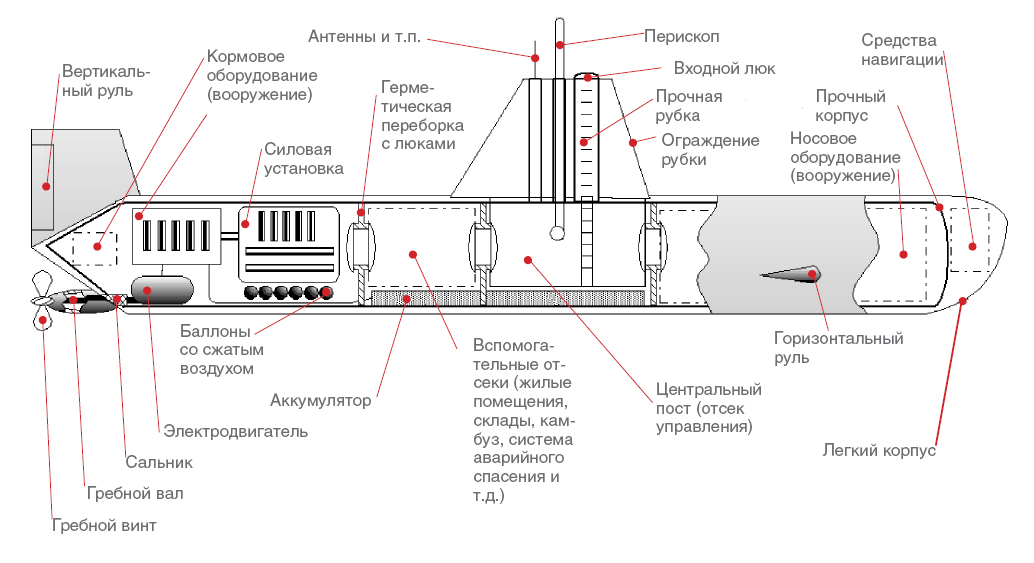

В конструкции любой подводной лодки можно выделить ряд общих обязательных конструктивных элементов.

Конструкция лодки

Корпус

Основная функция корпуса - обеспечивать постоянство внутренней среды для экипажа и механизмов лодки при погружении (обеспечивается прочным корпусом) и обеспечивать максимально возможную скорость перемещения судна под водой (обеспечивается лёгким корпусом). Подлодки у которых один единственный корпус выполняет обе эти функции получили название однокорпусных. У таких лодок цистерны главного балласта находятся внутри корпуса субмарины, что закономерно снижает полезный внутренний объем и требует повышенной прочности их стенок. Однако лодки такой конструкции значительно выигрывают в весе, потребной мощности двигателей и манёвренности.

Полутарокорпусные лодки имеют прочный корпус частично закрытый легким корпусом. Цистерны главного балласта также частично вынесены наружу, между легким и прочным корпусами. Плюсы как и у однокорпусных субмарин: хорошая манёвренность и быстрое погружение. Вместе с тем характерны для них, хоть и в меньшей степени, и минусы однокорпусных подлодок - малое внутренне пространство, малая автономность.

Лодки классического двухкорпусного строения имеют прочный корпус, на всей протяженности прикрытый легким корпусом. Цистерны главного балласта вынесены в промежуток между корпусами, как и часть элементов набора. Достоинства - высокая живучесть, большая автономность, больший объем внутреннего пространства. Минусы - относительно длительное погружение, большие размеры, низкая манёвренность, сложные системы заполнения балластных систем.

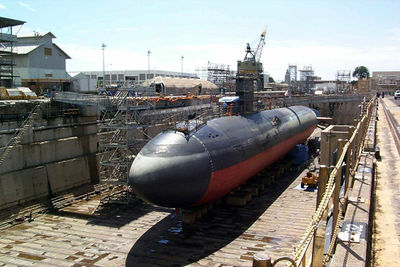

Субарина, тип Los Angeles в сухом доке, классический сигарообразный корпус

Многокорпусные субмарины (с несколькими прочными корпусами) являются весьма редкими, не имеют значимых преимуществ и широкого распространения не получили.

Современные подходы к форме корпуса подводной лодке обусловлены функционированием подводных лодок в двух разных средах - под водой и на поверхности. Эти среды диктуют разные оптимальные формы обводов подводных лодок. Эволюция формы корпуса была тесно связана с эволюцией двигательных систем. В первой половине двадцатого века приоритетной средой для подводных лодок было надводное перемещение, с кратковременными погружениями для выполнения боевых задач. Соответственно корпуса лодок тех времен имели классическую конструкцию носовой оконечности с заостренным носом для лучшей мореходности. Учитывая небольшую скорость подводного хода, высокое гидродинамическое сопротивление таких обводов под водой особой роли не играло.

У современных же лодок, с увеличением автономности и скорости подводного хода, встал вопрос об уменьшении гидродинамического сопротивления и шумности субмарины в подводном положении, что привело к применению так называемого «каплевидного» корпуса, оптимального для движения под водой.

Корпус современных подводных лодок часто покрывается специальным резиновым слоем для улучшения обтекаемости, уменьшения шумности и заметности для активных акустических сенсоров.

ГЭУ и двигатели

В истории развития подводных лодок можно выделить несколько видов силовых установок

ПЛ серии David в разрезе

• Мускульная сила - непосредственно или через механическую передачу
• пневматические двигатели - с использованием сжатого воздуха или пара
• паровые двигатели - как используемые самостоятельно в качестве двигателя, так и для подзарядки аккумуляторов лодки
• электрические двигатели - с использованием запасаемой в аккумуляторах электроэнергии
• дизель-электрические двигатели - с использованием дизеля для движения в надводном положении, или только для питания электродвигателей
• ядерные силовые установки - фактически являющиеся паровыми турбинами, где пар вырабатывается ядерным реактором.
• электродвигатели с использованием топливных элементов

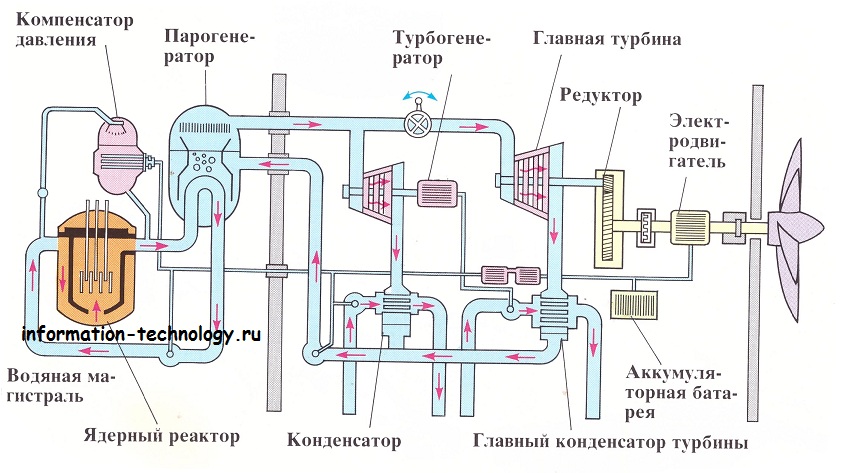

Ядерный реактор ПЛ «Мурена»

Существуют и двигатели использовавшиеся в единичных экземплярах, и не получившие широкого распространения, такие как дизельный двигатель закрытого цикла (использовался в советских субмаринах проекта 615, получивших прозвище «зажигалки»), двигатель Стирлинга, двигатель Вальтера и другие.

В качестве движителя первоначально использовались вёсла, на смену которым пришел винт различных конструкций используемый и по настоящее время. Количество винтов может варьироваться от 1 до 3.

Единственной субмариной использовавшей 4 винта была японская экспериментальная субмарина «№ 44», построенная в 1924 году. Но и с неё впоследствии 2 винта и два двигателя были сняты, превратив ее в обычную двух-винтовую подлодку.

Альтернативой винту являются применённые в нескольких типах субмарин водомётные движители, различных конструкций, не получившие правда широкого распространения из-за значительной технической сложности и громоздкости.

Системы погружения/всплытия и управления

Все надводные корабли, а также подводные лодки в надводном положении, имею положительную плавучесть, вытесняя объём воды меньший, чем объём воды который они вытесняют если полностью погружены в воду. Для гидростатического погружения субмарина должна иметь отрицательную плавучесть, что достижимо двумя путями: повышением собственно веса или уменьшением водоизмещения. Для изменения собственного веса все субмарины имеют балластные цистерны, которые могут заполняться как водой так и воздухом.

Для общего погружения или всплытия, подводные лодок используют носовые и кормовые цистерны, называемые цистернами главного балласта (ЦГБ), которые заполняют водой, чтобы погрузить или воздухом, для всплытия. В подводном положении ЦГБ, как правило, остаются заполненными, что значительно упрощает их конструкцию и позволяет разместить их в межкорпусном пространстве, вне прочного корпуса.

Для более точного и быстрого контроля глубины, в конструкции подводных лодок используют цистерны контроля глубины, ЦКГ, также называемыми прочными цистернами, из-за их способности выдерживать высокое давление. Изменением объёма воды в ЦКГ можно контролировать изменение глубины или поддерживать постоянство глубины погружения, при изменении внешних условий (главным образом солёности и плотности воды), меняющихся в разных местах и глубинах).

Экстренное всплытие ПЛ

Подлодки находящиеся под водой с нулевой плавучестью имеют тенденцию к продольным и поперечным колебаниям, называемым дифферентом. Для устранения таких колебаний используются дифферентные цистерны, перекачкой воды в которых достигается относительная устойчивость положения подводной лодки в погружённом состоянии.

Кроме того, для управления глубиной лодки используются так называемые рули глубины, располагающиеся в кормовой оконечности, у винтов (преимущественно для управления погружением/всплытием), на рубке и в носовой оконечности (применяются в основном для управления дифферентом). Применение рулей глубины ограничивается минимальной необходимой скоростью движения субмарины.

Для экстренного всплытия используются все способы контроля глубины одновременно, что может приводить к эффекту «выпрыгивания» субмарины на поверхность.

Для управления направлением движения лодки также используются вертикальные рули, на современных лодках достигающие очень значительной площади, в связи с большим водоизмещением субмарин.

Системы наблюдения и обнаружения

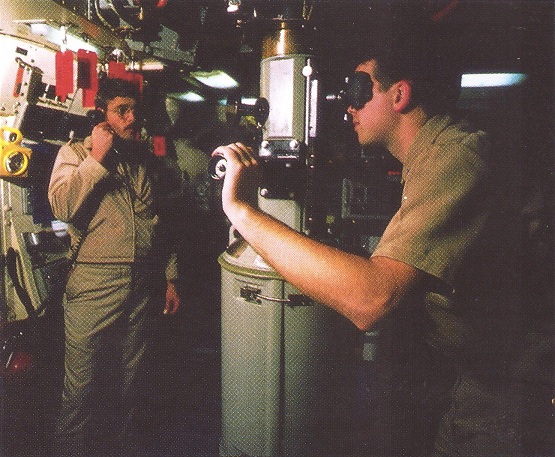

Имеющие небольшую глубину погружения, первые субмарины были способны управляться путем обзора через обычные иллюминаторы, чаще всего устанавливаемые в рубке. Освещённости и прозрачности воды вполне хватало для уверенной навигации и управления. Тем не менее, уже тогда вставал вопрос о наблюдении за поверхностью и делались различные попытки сконструировать приборы для наблюдения за ней.

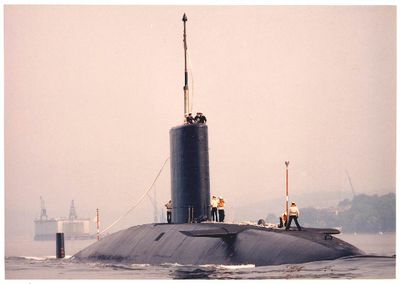

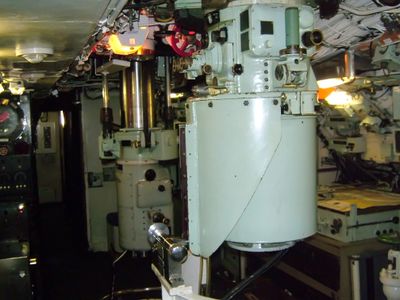

Двойной перископ HMS Ocelot

Существовал проект перестройки субмарины проекта 940 под транспортные нужды, для круглогодичной доставки грузов в районы Крайнего Севера. До металла проект не дошел из-за финансовых трудностей.

Самая быстрая в мире почтовая доставка (зафиксированная в книге рекордов Гиннеса) была выполнена 7 июня 1995 года, российской подводной лодкой К-44 «Рязань». Ракетой «Волна», спускаемый модуль с аппаратурой и почтой был доставлен из Баренцова моря на Камчатку.

фибергласовая нарко-субмарина

На 1997 год в мире насчитывалось 45 туристических субмарин. Они способны погружаться на глубину до 37 метров и перевозить до 50 пассажиров.

Отдельного упоминания стоит криминальное применение субмарин. В настоящее время наркорговцами из Южной Америки периодически используются субмарины для провоза наркотиков в США.

Используются как конструкции кустарного изготовления, так и суда изготовленные на судостроительных верфях по спецзаказу.

Военное применение

Подводные лодки до Первой мировой войны

Первым военным конфликтом, в котором были применены подводные лодки, стала Русско-Японская война 1905 года

В первое патрулирование лодки этой эскадры вышли 1 января 1905 года. А первое боевое столкновения с силами японцев состоялось 29 апреля 1905 года, когда японские эсминцы обстреляли подводную лодку «Сом» , которая сумела затем уклониться.

Несмотря на возлагавшиеся на ПЛ надежды большого успеха в ходе этой войны они не достигли. Это было обусловлено как конструктивным недостатками, так и отсутствующим опытом боевого применения данного класса судов - никто не знал как их грамотно применить. Тем не менее, опыт этой войны позволил сформулировать концепции их применения и выявить узкие места в характеристиках.

Подводные лодки в Первой мировой войне , при которой все неприятельские суда, и военные и гражданские, топились в независимости от характера груза.

22 сентября 1914 года подлодкой U-9 , под командованием Otto Weddigen , были в течение полутора часов последовательной уничтожены 3 крейсера Cruiser Force C : HMS Hogue , HMS Aboukir и HMS Cressy .

За время Первой Мировой войны подводными лодками воюющих стран были уничтожены 160 боевых судов, от линкоров до эсминцев, торговых судов общим грузовым тоннажем до 19 миллионов регистровых тонн. Действия подводных лодок Германии поставили Англию на грань поражения.

Одной из основных официальных причин вступления США в Первую Мировую войну стала гибель 7 мая 1915 года RMS Lusitania , на борту которой находились граждане США.

Подводные лодки во Второй мировой войне

По итогам Первой Мировой войны были сделаны выводы о необходимости более тесного взаимодействия подводных лодок с надводными кораблями, что потребовало улучшения надводных тактико-технических характеристик.

Несмотря на проводившиеся модификации и применение новых решений подводные лодки оставались большей частью ныряющими. То есть способными лишь на незначительный срок погружаться для атаки или уклонения от преследования, с последующей необходимостью всплытия для зарядки аккумуляторов. Зачастую, особенно в ночное время, подводные лодки атаковали из надводного положения, в том числе и с применением палубных орудий.

Наиболее ярким эпизодом деятельности подводных лодок во Второй Мировой войны стала «Вторая битва за Атлантику» , в 1939-1941 году. Действия «волчьих стай» «папаши Дёница » поставили под вопрос любое судоходство в Атлантике.

Самым успешным и массовым проектов подводной лодки Второй Мировой войны стал проект немецкой субмарины тип VII . Всего было заказано 1050 лодок этой серии, из которых 703 лодки различных модификаций вошли в строй.

С 1944 года именно на немецких субмаринах тип VII впервые массово начал использоваться шнорхель , труба для забора воздуха с поверхности в подводном положении.

В конце Второй Мировой войны Германией были разработаны и построены первые лодки типа XXI . Это были первые в мире подводные лодки более приспособленные к подводным боевым действиям, чем к надводным. Они имели запредельную для тех времен глубину погружения 330 метров, рекордно низкую шумность и большую автономность.

За время боевых действий субмаринами всех воюющих стран было уничтожено 4430 транспортных судов общей грузоподъемностью до 22,1 миллиона регистровых тонн, 395 боевых кораблей (включая 75 подводных лодок).

Послевоенный период

Первый запуск крылатой ракеты с палубы дизельной подводной лодки USS Tunny произошел в июле 1953 года.

АПЛ HMS Conqueror

С вводом в строй атомных подводных лодок, оснащенных, в том числе, установками для выработки кислорода из забортной воды, наступила эпоха по настоящему подводных судов, способных к длительным автономным действиям в отрыве от баз.

легкий крейсер General Belgrano , ставший первым судном потопленным атомной субмариной.

На настоящий момент подводные лодки состоят на вооружении 33 стран мира, выполняя разнообразные боевые задачи от патрулирования и ядерного сдерживания, до высадки диверсионных групп и обстрела береговых целей.

• Рекордная глубина погружения подводной лодки, 1027 метров, установлен субмариной ВМФ СССР К-278 «Комсомолец», единственной лодкой проекта 685 «Плавник»
• Рекордная скорость в надводном положении 44,7 узла, достигнута подводной лодкой ВМФ СССР К-222, проекта 661 «Анчар».
• Самые крупные в мире подлодки - субмарины ВМФ СССР проекта 941 «Акула», водоизмещение 23200 тонн надводное/48000 тонн подводное.

Штурм глубин. Энциклопедия отечественного подводного флота

Галерея изображений

Принцип действия субмарины

Система погружения и всплытия подводной лодки включает в себя балластные и вспомогательные цистерны, а также соединительные трубопроводы и арматуру. Основной элемент здесь – это цистерны главного балласта, за счет заполнения водой которых погашается основной запас плавучести ПЛ. Все цистерны входят в носовую, кормовую и среднюю группы. Их можно заполнять и продувать по очереди или одновременно.

У подлодки есть дифферентные цистерны, необходимые для компенсации продольного смещения грузов. Балласт между дифферентными цистернами передувается при помощи сжатого воздуха или же перекачивается с помощью специальных помп. Дифферентовка – именно так называется прием, целью которого является «уравновешивание» погруженной ПЛ.

Атомные подлодки делят на поколения. Для первого (50-е) характерна относительно высокая шумность и несовершенство гидроакустических систем. Второе поколение строили в 60-е – 70-е годы: форма корпуса была оптимизирована, чтобы увеличить скорость. Лодки третьего больше, на них также появилось оборудование для радиоэлектронной борьбы. Для АПЛ четвертого поколения характерны беспрецедентно малый уровень шума и продвинутая электроника. Облик лодок пятого поколения прорабатывается в наши дни.

Важный компонент любой субмарины – воздушная система. Погружение, всплытие, удаление отходов – все это делается при помощи сжатого воздуха. Последний хранят под высоким давлением на борту ПЛ: так он занимает меньше места и позволяет аккумулировать больше энергии. Воздух высокого давления находится в специальных баллонах: как правило, за его количеством следит старший механик. Пополняются запасы сжатого воздуха при всплытии. Это долгая и трудоемкая процедура, требующая особого внимания. Чтобы экипажу лодки было чем дышать, на борту субмарины размещены установки регенерации воздуха, позволяющие получать кислород из забортной воды.

АПЛ: какие они бывают

Атомная лодка имеет ядерную силовую установку (откуда, собственно, и пошло название). В наше время многие страны также эксплуатируют дизель-электрические подлодки (ПЛ). Уровень автономности атомных субмарин намного выше, и они могут выполнять более широкий круг задач. Американцы и англичане вообще прекратили использовать неатомные подлодки, российский же подводный флот имеет смешанный состав. Вообще, только пять стран имеют атомные подлодки. Кроме США и РФ в «клуб избранных» входят Франция, Англия и Китай. Остальные морские державы используют дизель-электрические субмарины.

Будущее российского подводного флота связано с двумя новыми атомными субмаринами. Речь идет о многоцелевых лодках проекта 885 «Ясень» и ракетных подводных крейсерах стратегического назначения 955 «Борей». Лодок проекта 885 построят восемь единиц, а число «Бореев» достигнет семи. Российский подводный флот нельзя будет сравнить с американским (США будут иметь десятки новых субмарин), но он будет занимать вторую строчку мирового рейтинга.

Русские и американские лодки отличаются по своей архитектуре. США делают свои АПЛ однокорпусными (корпус и противостоит давлению, и имеет обтекаемую форму), а Россия – двухкорпусными: в этом случае есть внутренний грубый прочный корпус и внешний обтекаемый легкий. На атомных подлодках проекта 949А «Антей», к числу которых относился и печально известный «Курск», расстояние между корпусами составляет 3,5 м. Считается, что двухкорпусные лодки более живучи, в то время как однокорпусные при прочих равных имеют меньший вес. У однокорпусных лодок цистерны главного балласта, обеспечивающие всплытие и погружение, находятся внутри прочного корпуса, а у двухкорпусных – внутри легкого внешнего. Каждая отечественная субмарина должна выжить, если любой отсек будет полностью затоплен водой – это одно из главных требований для подлодок.

В целом, наблюдается тенденция к переходу на однокорпусные АПЛ, так как новейшая сталь, из которой выполнены корпуса американских лодок, позволяет выдерживать колоссальные нагрузки на глубине и обеспечивает субмарине высокий уровень живучести. Речь, в частности, идет о высокопрочной стали марки HY-80/100 с пределом текучести 56-84 кгс/мм. Очевидно, в будущем применят еще более совершенные материалы.

Существуют также лодки с корпусом смешанного типа (когда легкий корпус перекрывает основной лишь частично) и многокорпусные (несколько прочных корпусов внутри легкого). К последним относится отечественный подводный ракетный крейсер проекта 941 – самая большая атомная подлодка в мире. Внутри ее легкого корпуса находятся пять прочных корпусов, два из которых являются основными. Для изготовления прочных корпусов использовали титановые сплавы, а для легкого – стальной. Его покрывает нерезонансное противолокационное звукоизолирующее резиновое покрытие, весящее 800 тонн. Одно это покрытие весит больше, чем американская атомная подлодка NR-1. Проект 941 – воистину гигантская субмарина. Длина ее составляет 172, а ширина – 23 м. На борту несут службу 160 человек.

Можно видеть, насколько различаются атомные подлодки и сколь отличным является их «содержание». Теперь рассмотрим более наглядно несколько отечественных ПЛ: лодки проекта 971, 949А и 955. Всё это – мощные и современные субмарины, несущие службу на флоте РФ. Лодки принадлежат к трем разным типам АПЛ, о которых мы говорили выше:

Атомные подлодки делят по назначению:

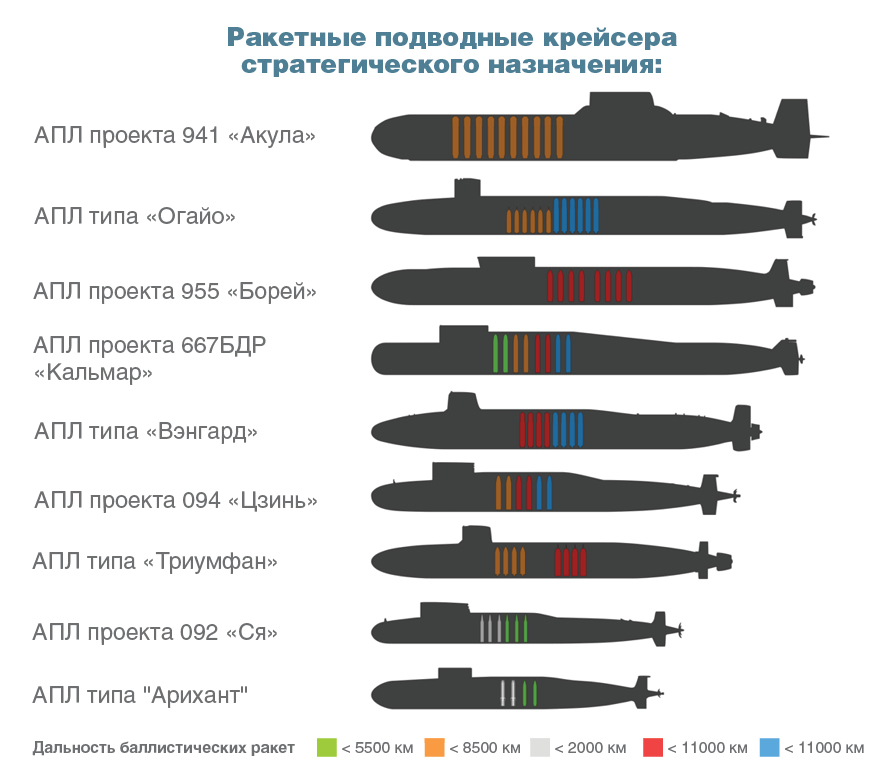

· РПКСН (Ракетный подводный крейсер стратегического назначения). Будучи элементом ядерной триады, эти субмарины несут на борту баллистические ракеты с ядерными боеголовками. Главные цели таких кораблей – военные базы и города противника. В число РПКСН входит новая российская АПЛ 955 «Борей». В Америке этот тип субмарин называют SSBN (Ship Submarine Ballistic Nuclear): сюда относится самая мощная из таких ПЛ – лодка типа «Огайо». Чтобы вместить на борту весь смертоносный арсенал, РПКСН проектируют с учетом требований большого внутреннего объема. Их длина часто превышает 170 м – это заметно больше длины многоцелевых подлодок.

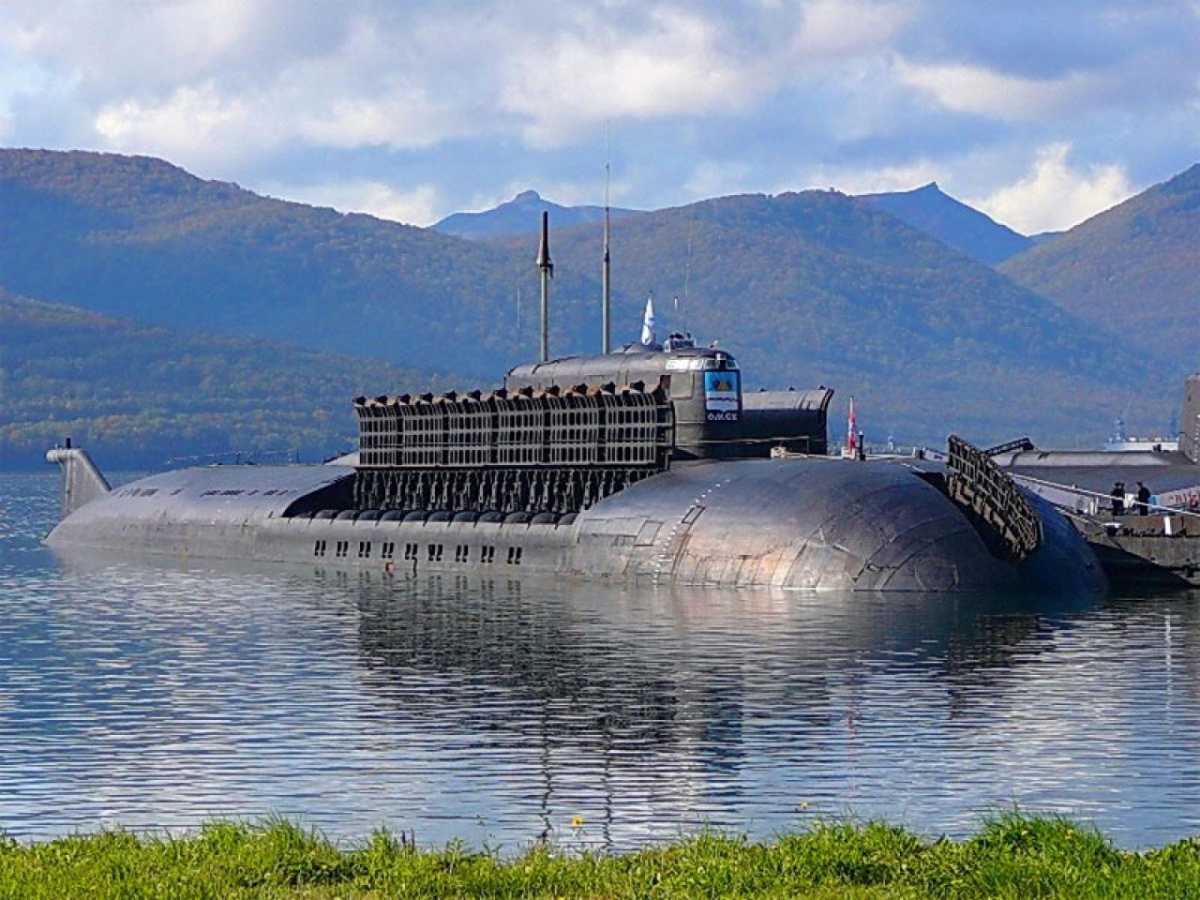

ЛАРК К-186 «Омск» пр.949А OSCAR-II с открытыми крышками пусковых установок ракетного комплекса «Гранит» Лодки проекта во Флоте имеют неофициальное название «Батон» - за форму корпуса и внушительность размеров.

· ПЛАТ (Подводная лодка атомная торпедная). Такие лодки еще называют многоцелевыми. Их предназначение: уничтожение кораблей, других подлодок, тактических целей на земле и сбор разведданных. Они меньше РПКСН и имеют лучшую скорость и подвижность. ПЛАТ могут использовать торпеды или высокоточные крылатые ракеты. К числу таких АПЛ относятся американский «Лос-Анджелес» или советский/российский МПЛАТРК проекта 971 «Щука-Б».

Американский «Сивулф» считается самой совершенной многоцелевой атомной подводной лодкой. Ее главная особенность – высочайший уровень скрытности и смертоносное вооружение на борту. Одна такая субмарина несет до 50 ракет «Гарпун» или «Томагавк». Также имеются торпеды. Из-за большой дороговизны флот США получил только три таких подлодки.

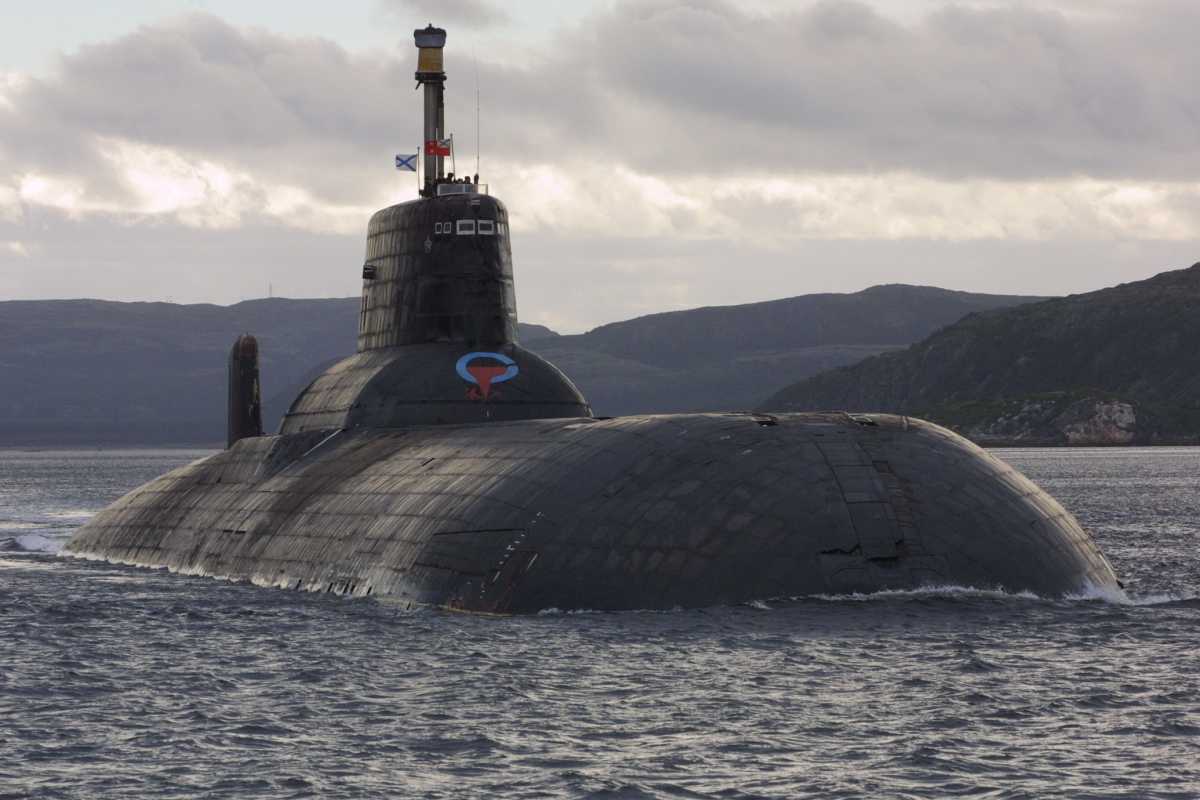

Подводная лодка проекта 941 «Акула»

· ПЛАРК (Подводная лодка атомная с ракетами крылатыми). Это самая малочисленная группа современных АПЛ. Сюда входят российский 949А «Антей» и некоторые переоборудованные в носители крылатых ракет американские «Огайо». Концепция ПЛАРК перекликается с многоцелевыми АПЛ. Субмарины типа ПЛАРК, правда, крупней – они представляют собой большие плавучие подводные платформы с высокоточным оружием. В советском/российском флоте эти лодки также именуют «убийцами авианосцев».

Внутри подводной лодки

Детально рассмотреть конструкцию всех основных типов АПЛ сложно, но проанализировать схему одной из таких лодок вполне возможно. Ею станет субмарина проекта 949А «Антей», знаковая (во всех смыслах) для отечественного флота. Для повышения живучести создатели продублировали многие важные компоненты этой АПЛ. Такие лодки получили по паре реакторов, турбин и винтов. Выход из строя одного из них, согласно задумке, не должен стать для лодки смертельным. Отсеки субмарины разделяют межотсечные переборки: они рассчитаны на давление в 10 атмосфер и сообщаются люками, которые можно герметизировать, если это необходимо. Не все отечественные атомные субмарины имеют так много отсеков. Многоцелевая АПЛ проекта 971, например, разделена на шесть отсеков, а новый РПКСН проекта 955 – на восемь.

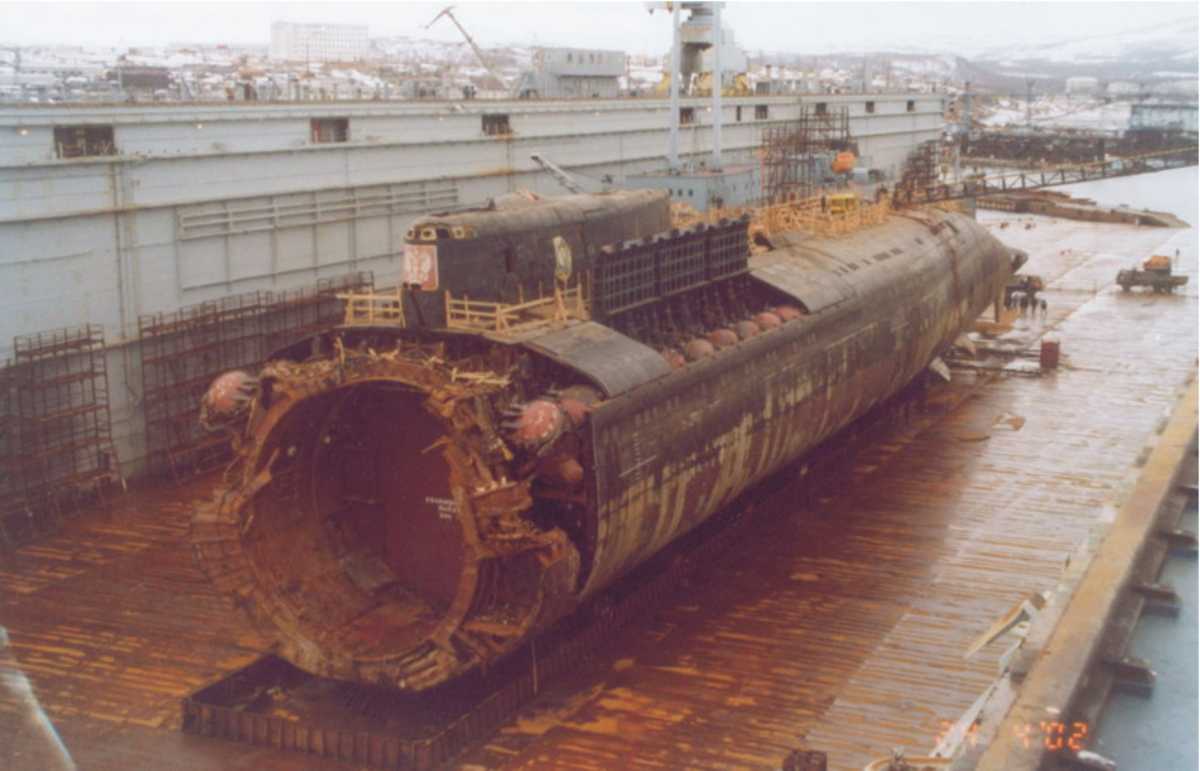

Именно к лодкам проекта 949А относится печально известный «Курск». Эта субмарина погибла в Баренцевом море 12 августа 2000 года. Жертвами катастрофы стали все 118 членов экипажа, находившиеся на ее борту. Выдвигалось много версий происшедшего: самой вероятной из всех является взрыв хранившейся в первом отсеке торпеды калибра 650 мм. Согласно официальной версии, трагедия произошла из-за утечки компонента топлива торпеды, а именно пероксида водорода.

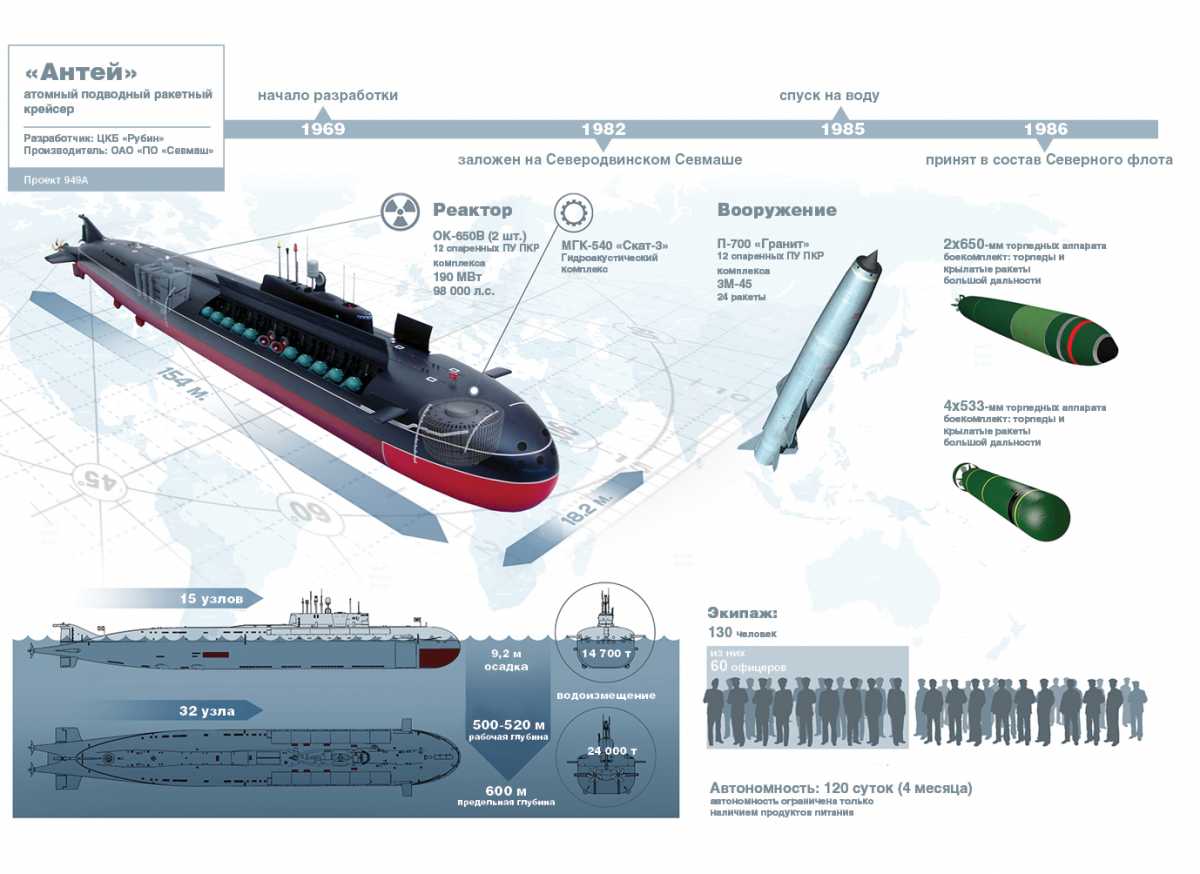

АПЛ проекта 949А имеет весьма совершенную (по меркам 80-х) аппарату, включающую гидроакустическую систему МГК-540 «Скат-3» и множество других систем. Лодка также оснащена автоматизированной, имеющей повышенную точность, увеличенный радиус действия и большой объем обрабатываемой информации навигационным комплексом «Симфония-У». Большая часть информации обо всех этих комплексах держится в тайне.

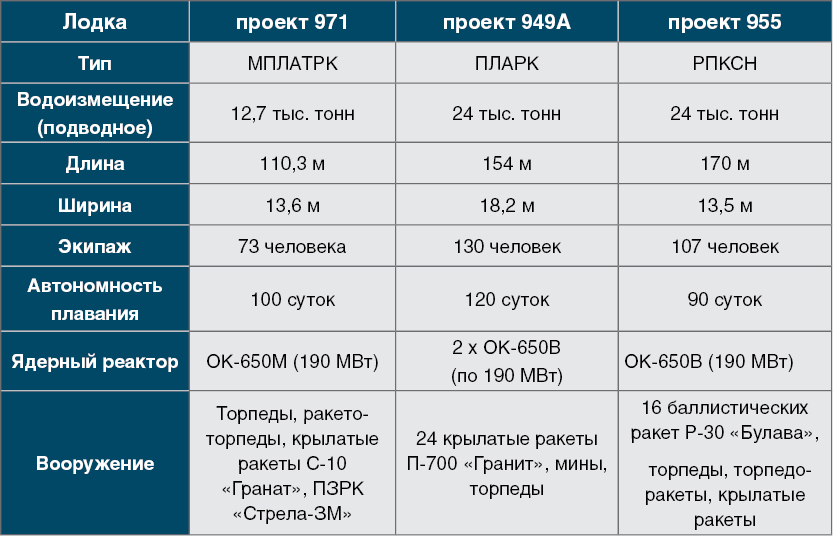

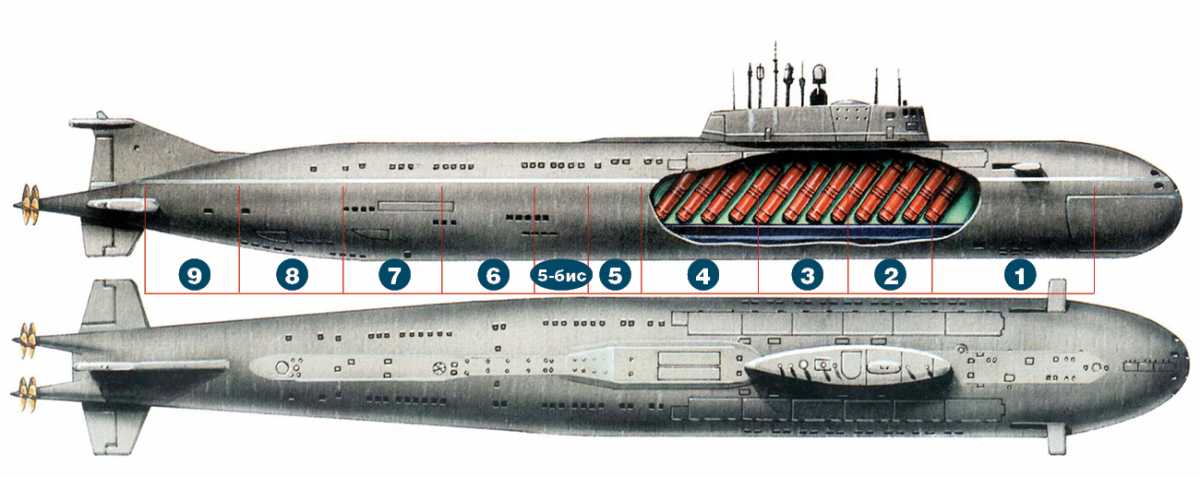

Отсеки АПЛ проекта 949А «Антей»:

Первый отсек:

Его еще называют носовым или торпедным. Именно здесь расположены торпедные аппараты. Лодка имеет два торпедных аппарата 650-мм и четыре 533-мм, а всего на борту АПЛ находится 28 торпед. Первый отсек состоит из трех палуб. Боевой запас хранится на предназначенных для этого стеллажах, а торпеды подаются в аппарат с помощью специального механизма. Здесь также находятся аккумуляторные батареи, которые в целях безопасности отделены от торпед специальными настилами. В первом отсеке обычно служат пять членов экипажа.

Второй отсек:

Этот отсек на субмаринах проектов 949А и 955 (и не только на них) исполняет роль «мозга лодки». Именно здесь расположен центральный пульт управления, и именно отсюда производится управление субмариной. Здесь находятся пульты гидроакустических систем, регуляторы микроклимата и навигационное спутниковое оборудование. Служат в отсеке 30 членов экипажа. Из него можно попасть в рубку АПЛ, предназначенную для наблюдения за поверхностью моря. Там же находятся выдвижные устройства: перископы, антенны и радары.

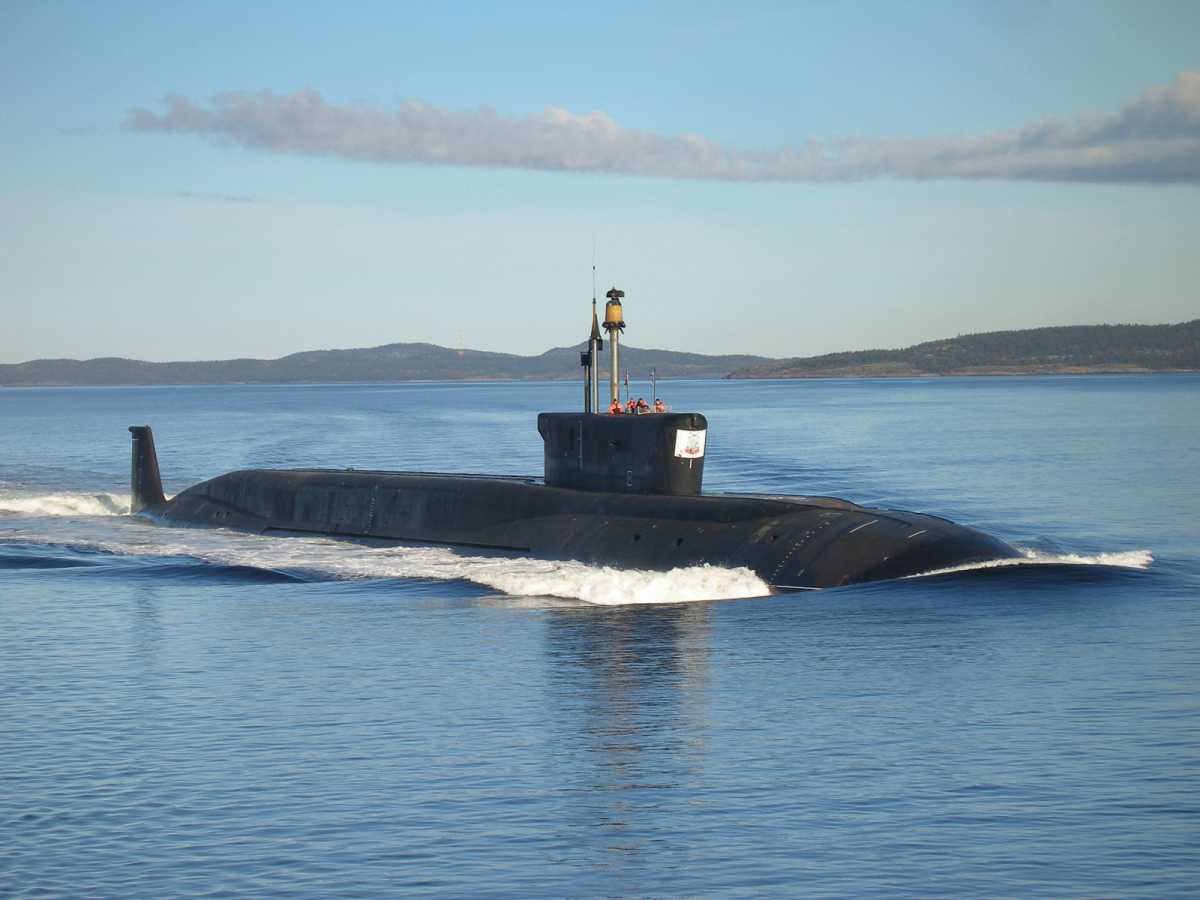

АПЛ проекта 955

Третий отсек:

Третьим является радиоэлектронный отсек. Здесь, в частности, находятся многопрофильные антенны связи и множество других систем. Аппаратура этого отсека позволяет принимать целеуказания, в том числе из космоса. После обработки полученная информация вводится в корабельную боевую информационно-управляющую систему. Добавим, что подводная лодка редко выходит на связь, чтобы не быть демаскированной.

Четвертый отсек:

Данный отсек – жилой. Тут экипаж не только спит, но и проводит свободное время. Имеются сауна, спортзал, душевые и общее помещение для совместного отдыха. В отсеке есть комната, позволяющая снять эмоциональную нагрузку – для этого, например, есть аквариум с рыбками. Кроме этого, в четвертом отсеке расположен камбуз, или, говоря простым языком, кухня АПЛ.

АПЛ с крылатыми ракетами. Проект 670 «Скат» (Charlie-I class)

Пятый отсек:

Здесь находится вырабатывающий энергию дизель-генератор. Тут же можно видеть электролизную установку для регенерации воздуха, компрессоры высокого давления, щит берегового питания, запасы дизтоплива и масла.

5-бис:

Это помещение нужно для деконтаминации членов экипажа, которые работали в отсеке с реакторами. Речь идет об удалении радиоактивных веществ с поверхностей и снижении уровня загрязнения радиоактивными веществами. Из-за того, что пятых отсека два, нередко происходит путаница: одни источники утверждают, что на АПЛ десять отсеков, другие говорят о девяти. Даже несмотря на то, что последним отсеком является девятый, всего на АПЛ (с учетом 5-бис) их имеется десять.

Шестой отсек:

Это отсек, можно сказать, находится в самом центре АПЛ. Он имеет особую важность, ведь именно здесь находятся два ядерных реактора ОК-650В мощностью по 190 МВт. Реактор относится к серии ОК-650 – это серия водо-водяных ядерных реакторов на тепловых нейтронах. Роль ядерного топлива исполняет высокообогащенная по 235-у изотопу двуокись урана. Отсек имеет объем 641 м³. Над реактором находятся два коридора, позволяющие попасть в другие части АПЛ.

Седьмой отсек:

Его также называют турбинным. Объем этого отсека составляет 1116 м³. Это помещение предназначено для главного распределительного щита; электростанции; пульта аварийного управления главной энергетической установкой; а также ряда других устройств, обеспечивающих движение подводной лодки.

Восьмой отсек:

Данный отсек очень похож на седьмой, и его тоже называют турбинным. Объем составляет 1072 м³. Здесь можно видеть электростанцию; турбины, которые приводят в движение винты АПЛ; турбогенератор, обеспечивающий лодку электроэнергией, и водоопреснительные установки.

Девятый отсек:

Это чрезвычайно малый отсек-убежище, объемом 542 м³, имеющий аварийный люк. Данный отсек в теории позволит выжить членам экипажа в случае катастрофы. Здесь есть шесть надувных плотов (каждый рассчитан на 20 человек), 120 противогазов и спасательные комплекты для индивидуального всплытия. Кроме этого, в отсеке расположены: гидравлика рулевой системы; компрессор воздуха высокого давления; станция управления электродвигателями; токарный станок; боевой пост резервного управления рулями; душевая и запас продуктов на шесть дней.

Вооружение

Отдельно рассмотрим вооружение АПЛ проекта 949А. Кроме торпед (о которых мы уже говорили) лодка несет 24 крылатые противокорабельные ракеты П-700 «Гранит». Это ракеты дальнего действия, которые могут пролететь по комбинированной траектории до 625 км. Для наведения на цель П-700 имеет активную радиолокационную головку наведения.

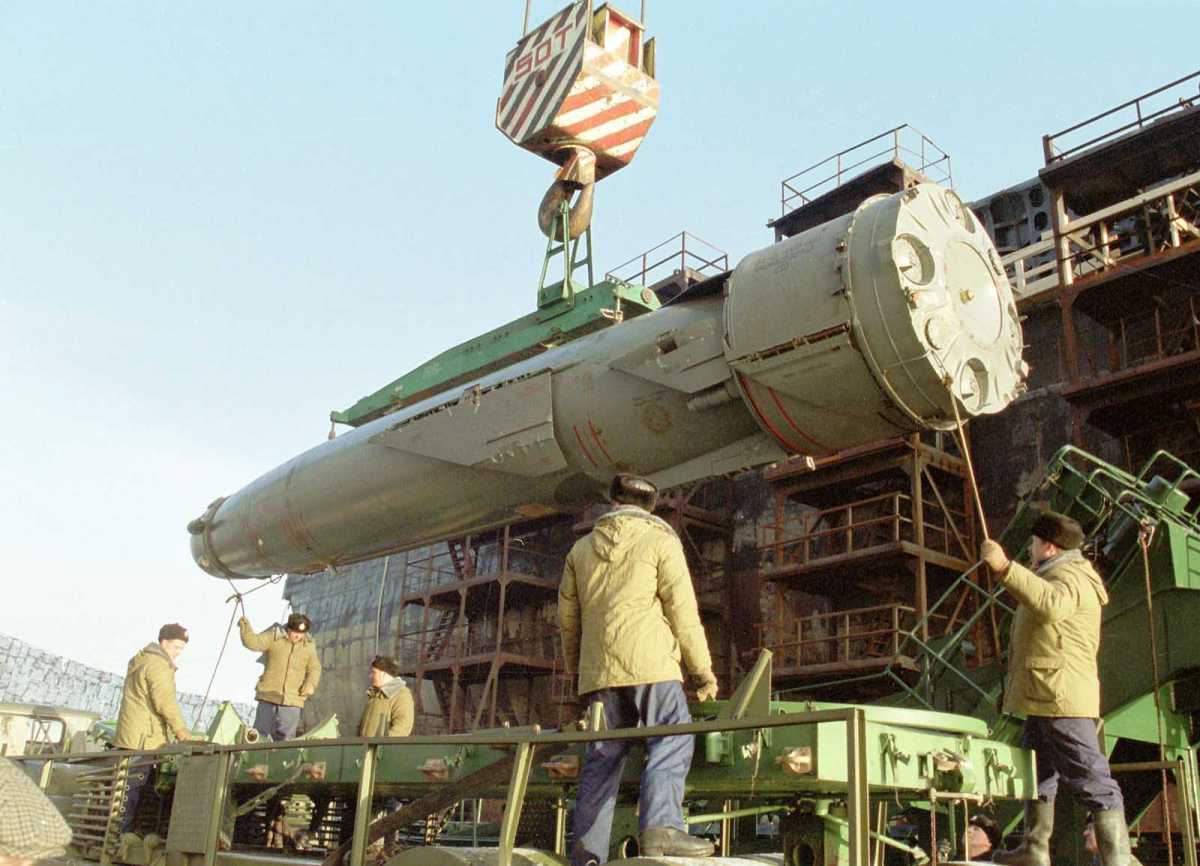

Ракета П-700 Гранит

Ракеты находятся в специальных контейнерах между легкими и прочными корпусами АПЛ. Их расположение примерно соответствует центральным отсекам лодки: контейнеры с ракетами идут по обе стороны субмарины, по 12 на каждой из сторон. Все они повернуты вперед от вертикали на угол 40-45°. Каждый из таких контейнеров имеет специальную крышку, выдвигающуюся при ракетном запуске.

Крылатые ракеты П-700 «Гранит» – основа арсенала лодки проекта 949А. Между тем реального опыта по применению этих ракет в бою нет, так что о боевой эффективности комплекса судить сложно. Испытания показали, что из-за скорости ракеты (1,5-2,5 М) перехватить ее очень тяжело. Однако не все так однозначно. Над сушей ракета не способна лететь на малой высоте, и поэтому представляет собой легкую мишень для средств противовоздушной обороны противника. На море показатели эффективности выше, но, стоит сказать, что американское авианосное соединение (а именно для борьбы с ними создавалась ракета) имеет отличное прикрытие ПВО.

Подобная компоновка вооружения не характерна для атомных субмарин. На американской лодке «Огайо», например, баллистические или крылатые ракеты располагаются в шахтах, идущих в два продольных ряда за ограждением выдвижных устройств. А вот многоцелевой «Сивулф» запускает крылатые ракеты из торпедных аппаратов. Точно так же запускаются крылатые ракеты с борта отечественной МПЛАТРК проекта 971 «Щука-Б». Конечно, все эти субмарины несут и различные торпеды. Последние используются для поражения подлодок и надводных кораблей.

Класс кораблей, способных погружаться на глубину и действовать в подводном положении, называют подводными лодками.

Надводный корабль, благодаря действию выталкивающей силы, находится на поверхности воды. Но подводная лодка кроме надводного положения должна погружаться, идти на глубине и всплывать.

Плавучесть подводной лодки

Одно из основных мореходных качеств подводной лодки – плавучесть, благодаря которому она может находиться в двух положениях: надводном и подводном.

Плавучестью в физике называют способность тела, погружённого в жидкость, оставаться в равновесии, не погружаясь и не выходя из жидкости. А под плавучестью корабля понимают его способность оставаться на плаву при заданной нагрузке.

В надводном положении плавучесть подводной лодки характеризуют запасом плавучести , то есть, процентным отношением водонепроницаемых объёмов ПЛ выше ватерлинии ко всему водонепроницаемому объёму. Чем выше её корпус выступает из воды, тем больше запас плавучести.

W = V н / V o * 100

где V н - водонепроницаемый объём ПЛ выше ватерлинии,

V o – весь водонепроницаемый объём ПЛ.

Чтобы ПЛ полностью погрузилась в воду, запас её плавучести должен стать нулевым, или нейтральным. Это означает, что по закону Архимеда её вес должен равняться весу вытесненной воды. То есть, вес лодки нужно увеличить. Но как это сделать? Очень просто - принять на борт дополнительный груз. Подводники называют его балластом. Им становится забортная вода, которой заполняют балластные цистерны на борту ПЛ.

Но объём балласта должен быть рассчитан очень точно. Ведь если вес принятого груза окажется больше веса полностью погруженной лодки, она не будет плавать в подводном положении, а продолжит погружаться, пока не достигнет грунта, или не разрушится её прочный корпус.

После полного погружения лодка меняет глубину с помощью рулей.

Для всплытия балласт продувается, то есть, вода выдувается из балластных цистерн сжатым воздухом, запасы которого всегда есть на борту. Вес лодки становится меньше. Она приобретает положительную плавучесть и всплывает.

На практике и вес подводной лодки, и плотность воды не остаются постоянными. А любая, даже самая незначительная разница между весом подводной лодки и выталкивающей силой заставляла бы её подниматься на поверхность или опускаться на дно. Для устранения такой ситуации служат горизонтальные рули. Они управляют движением подводной лодки в вертикальной плоскости.

Как устроена подводная лодка

Подводная лодка погружается на большие глубины, где давление воды огромное. Поэтому её корпус должен быть очень прочным.

Современная подводная лодка имеет 2 корпуса: водопроницаемый лёгкий корпус и водонепроницаемый прочный корпус.

Лёгкий корпус предназначен для придания лодке совершенных гидродинамических форм. В подводном положении внутри него находится вода, поэтому ему и не нужно быть прочным.

А прочный корпус, находящийся внутри лёгкого, способен выдержать огромное давление воды на большой глубине. От того, насколько он прочный, зависит глубина погружения лодки. Внутри прочный корпус разделён переборками на отсеки . Это сделано из соображений безопасности. При возникновении нештатной ситуации: пробоины или пожара, отсек герметизируется. Это повышает живучесть корабля.

На ПЛ имеются различные цистерны. В них хранятся запасы питьевой воды, топлива, сжатого воздуха и т.д.

Цистерны, которые заполняются забортной водой, и служат для изменения плавучести, называются цистернами главного балласта (ЦГБ). Они разбиты на 3 группы: носовую, кормовую и среднюю. Они могут заполняться и продуваться одновременно или независимо друг от друга. Их объём постоянен. Однако на практике действительный запас плавучести и расчётный могут отличаться. В теории это называется остаточная плавучесть подводной лодки . Для устранения разницы между объёмом цистерн главного балласта и объёмом воды, которую нужно принять для полного погружения, используют цистерны вспомогательного балласта . Остаточную плавучесть погашают, принимая или откачивая воду в уравнительную цистерну .

Для срочного погружения используют цистерну быстрого погружения . В неё принимают балласт, и лодка быстро погружается. После этого цистерна быстрого погружения немедленно продувается сжатым воздухом для удаления балласта.

После выхода торпед или ракет в торпедные аппараты или ракетные шахты поступает вода. Её сливают в специальные торпедо- и ракетозаместительные цистерны , чтобы сохранить общую нагрузку.

Движение в надводном положении дизель-электрической подводной лодки обеспечивает дизель , который является и двигателем, и приводом генератора. Генератор вырабатывает электрическую энергию. Его энергию запасает аккумуляторная батарея . В подводном положении она её выдаёт.

Источник энергии на атомной подводной лодке – ядерный реактор .

Другим источником энергии на ПЛ служит сжатый воздух . С его помощью заполняются и продуваются цистерны, выстреливаются торпеды. Он служит источником кислорода. При аварийном затоплении отсеков их продувают сжатым воздухом.

Подводный аппарат батискаф

Увеличение веса ПЛ происходит вытеснением воды сжатым воздухом. Но на большой глубине воздух перестаёт быть «сжатым». Он уже не может вытеснить воду из балластных цистерн. А в подводном аппарате батискафе в качестве балласта применяется тяжёлый груз, который позволяет погружаться, и сбрасывается, когда нужно всплывать.

Как и ПЛ, батискаф имеет 2 корпуса – лёгкий и прочный . Лёгкий называют поплавком . В его отсеках находится вещество легче воды. В первых батискафах использовали бензин. Позднее стали применять композитный материал.

Экипаж, приборы и другие системы размещаются в прочном корпусе, который называется гондолой .

Батискафы могут погружаться на гораздо большую глубину, чем лодки. Они способны достичь предельных океанских глубин.

Летом 2000 года экспедиция во главе с Клайвом Касслером подняла со дна океана недалеко от города Северного Чарльстона в штате Южная Каролина затонувшую подводную лодку. Судно пошло ко дну в далеком 1864 году. Субмарина является уникальным устройством, так как это была первая в мире подводная лодка, успешно примененная в боевых действиях.

150 лет назад состоялась первая в истории успешная атака подводной лодки на боевой корабль. Во время Гражданской войны в США, 17 февраля 1864 года, субмарина конфедератов «Ханли», приводимая в движение вручную и вооруженная шестовой миной, пустила на дно Чарльстонской бухты паровой артиллерийский корвет северян «Хаусатоник». Сообщив успешной атаке, «Ханли» домой так и не вернулась. Таким образом, она стала и первой подводной лодкой, погибшей в сражении.

Давайте вспомним про это подробнее …

О причинах ее гибели спорят до сих пор, а организованная в 2000 году операция по подъему «Ханли» только добавила масла в огонь этих споров. Как гласят исторические первоисточники, H. L. Hunley, подводная лодка Конфедеративных Штатов Америки, была построена в 1863 году во время гражданской войны на средства частных предпринимателей и изобретателей Хораса Л. Ханли (его имя она и носила), Джеймса Мак Клинтока и Бакстера Уотсона. Вот как это было:

Первые достоверные сведения о субмаринах относятся к 1578 году, когда англичанин Уильям Боури опубликовал проект лодки, которую он собирался изготовить из кожи и дерева. Однако до дела руки у него так и не дошли. Так что его опередил обосновавшийся в Англии голландец Корнелиус ван Дреббель, который в 1620-1624 годах сконструировал и испытал три погружающихся судна собственной конструкции.

Во время войны американских колоний за независимость студент Иельского колледжа Дэвид Бушнелл построил одноместную субмарину «Тартл» («Черепаха»). На ней была предпринята попытка атаковать 64-пушечный английский корабль «Игл». Однако она закончилась неудачей - мину под корабль установить так и не удалось…

Проект субмарины Вильгельма Бауэра

В 1796 году уже известный нам Роберт Фултон представил свой проект субмарины «Наутилус», длиной более 6 м, оснащенной полым килем, который служил и балластной цистерной. Под водой лодка двигалась с помощью ручного привода на гребной винт, а в надводном положении могла использовать парус, который поднимался на складной мачте. Но его идеей никто так и не заинтересовался…

Удачливее оказался немец Вильгельм Бауэр. В 1848 году он построил и испытал стальную субмарину, длиной 7,5 м, с экипажем из двух человек, вручную вращавших винт. Но дальше экспериментов, входе которых была совершена сотня погружений, в том числе на рекордную тогда глубину 45 м, дело не пошло.

На практике подлодки попробовали использовать опять-таки американцы. Во время Гражданской войны между Севером и Югом порты южан были блокированы флотом северян. Южанам предстояло срочно найти какое-то средство, с помощью которого можно было бы пробить брешь в кольце блокады.

С этой целью инженеры из Нью-Орлеана Бакстер Вотсон и Джеймс Макклинток в 1862 году построили подводную лодку «Пайонир», длиной около Юм. Ее испытания проводили на озере Понтчарт-рейн, но довести до конца не успели. Когда войска северян приблизились к Нью-Орлеану, «Пайонир» пришлось просто затопить.

Новую субмарину, «Американский ныряльщик», пытались построить в Мобиле, куда перебрались оба инженера и финансист Г. Ханли. Их поддержал комендант города, генерал Маури, прикомандировав к ним инженеров из 21 -го Алабамского пехотного полка - Уильяма Александера и Джорджа Диксона. Однако и эта лодка утонула при испытаниях в результате протечки корпуса.

После гибели «Американского водолаза» Хорасу Ханли недоставало средств для строительства новой подводной лодки. Но тут появился некий мистер Сингер, фабрикант швейных машинок. На его деньги была учреждена каперская компания «Singer Submarine Corporation».

Мак-Клинток незамедлительно построил третью лодку. Чтобы облегчить и ускорить ее создание, он воспользовался старым паровым котлом. У него обрезали обе стороны и приклепали к получившемуся цилиндру заостренные оконечности. Размерения новой подводной лодки были таковы:

• длина 40 футов (12,2 м)
• ширина 3 фута 10 дюймов (I,I6 м)
• высота 4 фута (1,22 метра, вместе с башенками 1,75 м
• водоизмещение около 2 тонн

Называлась субмарина поначалу «Пионер-3″ («Пионер-2″, это «Американский ныряльщик»).

Лодку снабдили двумя входными люками. В носу и в корме разместили по одной балластной цистерне с наружными кранами. Цистерны сверху не закрывались, чтобы экипаж мог визуально следить за уровнем воды в них. Заполнялись они самотеком, после открытия забортных клапанов, осушались ручными помпами. Предельная глубина погружения составляла, по расчетам, 60 футов (18,3 м).

Семь или восемь человек вращали длинный коленчатый вал, занимавший три четверти длины корпуса, и через сальниковое уплотнение связанный с трехлопастным гребным винтом в корме. Максимальная скорость на испытаниях составила 2,5 узла (4,63 км/час). Литой съемный киль можно было отсоединить в случае необходимости (например, для аварийного всплытия).

Экипаж состоял из командира, семи — восьми «гребцов» и второго офицера, который заполнял либо опорожнял кормовую цистерну, а также вместе с матросами работал на гребном валу. Командир выполнял сразу три обязанности: через иллюминаторы в носовой башенке наблюдал за обстановкой и искал цель, управлял горизонтальными и вертикальными рулями, заливал и осушал носовую балластную цистерну. Второй офицер, располагавшийся возле кормовой башенки, по команде командира обслуживал кормовую балластную цистерну.

Для обеспечения экипажа свежим воздухом в подводном положении имелись два воздухозаборника высотой 4 фута (1,22 м), размещенные вплотную друг к другу, однако незначительный диаметр труб (1,5 дюйма, т.е. 3,78 см) и отсутствие принудительной вентиляции делали эти устройства почти бесполезными. Запас сжатого воздуха позволял находиться под водой в течение двух, двух с половиной часов. Теснота в лодке была невероятная, в случае аварии шансы моряков на спасения являлись минимальными.

Лодку закончили постройкой в начале июля. Командование конфедератов назначило ее командиром лейтенанта Джона Пайна, а экипаж набрали из добровольцев. Они начали осваивать технику. Уже 31 июля состоялась демонстрация возможностей субмарины. Буксируемой плавучей миной (90 фунтов черного пороха, т.е. 40,8 кг) удалось взорвать старую угольную шаланду.

Испытания показали, что для успешного применения такой мины требовалось перейти из позиционного положения в подводное не далее, чем в 200 ярдах (183 м) от цели, а глубина воды должна быть такой, чтобы субмарина могла пройти под килем атакуемого судна, буксируя мину на канате длиной 150 футов (45,7 м). Через 5-6 минут лодка всплывала за целью и в этот момент мина ударяла в днище атакуемого корабля. Но даже столь близкое расстояние не гарантировало успеха, т.к. канат имел свойство провисать под собственной тяжестью. Поэтому позже от этого оружия отказались. Вместо него к носу лодки прикрепили шест длиной 6 метров с медным цилиндром на конце. Он был начинен 70 фунтами (32 кг) черного пороха и снабжен несколькими контактными взрывателями. Тем временем северяне усилили морскую блокаду Чарлстуона. Поэтому конфедераты 12 августа доставили туда на двух железнодорожных платформах подводную лодку, укрытую от посторонних глаз брезентом и спустили на воду.

Но 29 августа 1863 г., после одного из учений, лодка внезапно затонула в тот момент, когда она возвращалась к причальной стенке форта Джонсон. По одной версии, проходивший мимо пароход развел волну, захлестнувшую открытый люк. По другой версии — командир, стоя в люке, случайно нажал рычаг заполнения балластной цистерны, в результате чего лодка ушла под воду с открытым люком. Спастись удалось лейтенанту Пайну, находившемуся в тот момент в переднем люке, и двум матросам. Пять человек погибли.

Лодку подняли через две недели (14 сентября) с глубины 42 фута (12,8 м) и привели в порядок. Тем временем Ханли, узнав о катастрофе, решил взять дело в свои руки. Он сам приехал в Чарлстуон, чтобы возглавить новый экипаж. Поднятая и отремонтированная субмарина.

11 октября под его командованием успешно имитировала на реке Купер атаку стоявшего на якоре парохода «Indian Chief» (Индейский вождь) Но спустя 4 дня вновь произошла катастрофа. Утром 15 октября во время очередного погружения лодка затонула. В 9.25 она отошла от причальной стенки и в 9.35 начала погружаться. Расстояние от причала оставляло всего лишь 500 ярдов (457 м).

Хорас Ханли находился на своем посту под закрытым передним люком. Второй офицер Томас Парк (сын совладельца завода, где построили эту лодку) находился под задним люком. Судя по материалам расследования, Парк не успел заполнить водой кормовую балластную цистерну одновременно с носовой, которую наполнял Ханли (возможно, что командир слишком поздно приказал Парку сделать это). В результате субмарина, продолжавшая двигаться вперед, внезапно получила значительный дифферент на нос и стремительно пошла вниз. Со всего размаха она вон­зилась носом в дно под углом 35 градусов. Попытки экипажа всплыть оказались безуспешными. Вода из передней балластной цистерны разлилась в носовой части корпуса, а задняя цистерна не успела наполниться водой, так что откачивать было нечего. Мощность «живого мотора» являлась недостаточной для того, чтобы вытащить лодку из грунта задним ходом. Отвернуть заржавевшие болты, державшие съемный киль, обезумевшей от ужаса команде тоже не удалось.

Только через три недели водолазы нашли лодку на глубине 50 футов (15,2 м).

Когда паровой лебедкой ее вытащили на поверхность, то обнаружили, что внутреннее пространство в основном свободно от воды, и что команда погибла от удушья.

Одним из первых внутрь поднятой на берег лодки спустился военный комендант Чарлстоуона, генерал П. Бэригард.

Позднее он вспоминал:

«Зрелище было неописуемо ужасным. Изогнутые агонией люди сгрудились в кучу на дне. На лицах у всех застыло выражение отчаяния и смертельной муки. Некоторые держали в руках обгоревшие свечи. Ханли находился на своем посту. Правой рукой он упирался в крышку люка, словно пытался открыть его, в левой была зажата свеча» .

В конце ноября третьим по счету командиром невезучей субмарины стал пехотный лейтенант из 21-го Алабамского полка Джордж Диксон. Перед ним стояли две трудные задачи. Во-первых, набрать новый экипаж лодки, получившей широкую известность как «плавучий фоб» и «убивающая машина». Во-вторых, научиться управлять этой посудиной таким образом, чтобы она могла не только плавать, но и воевать. Что касается первой проблемы, решить ее помогли деньги.

Бизнес в Чарлстоуоне и его окрестностях погибал из-за блокады федерального флота. Поэтому местные предприниматели учредили солидный призовой фонд. Так, 100 тысяч долларов (2,5 миллиона по нынешнему курсу!) гарантировались экипажу миноносца («Давида» или «Ханли») за потопление броненосца »Новый Железнобокий» («New Ironsides»). Алчность победила страх. Желание стать подводниками выразили пять матросов парохода » Индейский Вождь» («Indian Chief»), еще три добровольца прибыли из Мобайла.

Со второй проблемой Диксон справился путем тщательного изучения на практике технических и эксплуатационных особенностей субмарины. Он тренировал экипаж на мелком месте, при этом прочный трос соединял лодку с паровой лебедкой на берегу, готовый вытащить ее по первому сигналу. За два месяца Диксон довел время пребывания под водой до двух с половиной часов. Наиболее целесообразная тактика ее применения выглядела следующим образом.

1. Выйти на рубеж атаки в темное время суток, в позиционном положении.
2. Избрать целью корабль, стоящий на якоре.
3. Взять курс, перпендикулярный центральной части его борта, закрепить руль и погрузиться тогда, когда до него останется не более 300 ярдов (274 м).
4. Бросить все силы людей на то, чтобы преодолеть это пространство одним рывком. Ударить шестовой миной в подводную часть корабля и немедленно дать задний ход.

Разумеется, вероятность того, что лодка погибнет вместе с жертвой, была велика, но ни на что другое столь примитивная субмарина просто не годилась. В начале февраля 1864 г. экипаж был готов к бою.

Лодке дали имя «Х. Л. Ханли» в честь погибшего капитана Ханли. Вечером 17 февраля 1864 г. субмарина наконец-то отправилась в свой первый боевой поход.

Приказ гласил:

«Пройти к выходу из гавани и потопить любое судно противника, которое встретится».

Увлекаемая отливом, она проскользнула между островами Салливан и Палм. В двух с половиной милях от берега стоял на якоре паровой корвет федералов «Хьюсатоник» водоизмещением 1964 тонны. Он дежурил у входа в канал, что ведет в Чарлстоунскую бухту. Глубина в этом месте составляла 28 футов (8.5 м). Корвет был спущен на воду в 1861 году, его размеры составляли 62 х 11,5 х 5 метров, а вооружение - 13 орудий, в том числе 5 крупнокалиберных.

Дальнейшие события очевидец описал следующим образом:

Борт «Канандагуа» («Canandaigua»),

Чарлстуон, 18 февраля 1864 г.

Сэр, имею честь подать вам следующий рапорт об уничтожении корвета «Хьюсатоник» флота Соединенных Штатов миноноской мятежников в Чарлстоуне 17 числа сего месяца.

Около 8.45 вечера вахтенный офицер Кроссби заметил приблизительно в 330 футах впереди какой-то предмет, который двигался в воде. Он походил на доску, скользящую по поверхности и направлялся к кораблю. За две минуты этот объект.приблизился почти вплотную к судну. В течение этого времени была вытравлена цель, дан задний ход и все люди вызваны на боевые посты. Тотчас же миноноска ударила корабль со стороны правого борта перед грот-мачтой, на траверзе порохового погреба. Было невозможно поразить ее выстрелом из пушки. Взрыв последовал минуту спустя и корабль затонул, осев на корму и накренившись на левый борт.

Б ольшая часть экипажа спаслась на снастях и была подобрана шлюпками с »Канандагуа». Это судно пришло нам на помощь и спасло весь экипаж, за исключением лейтенанта Хэзелтайна, помощника капитана Маззея, квартирмейстера Джона Уильямса, канониров Томаса Паркера и Джона Уолша, которые погибли вместе с затонувшим кораблем.

Капитан Пиккеринг был тяжело ранен взрывом: он не может сам обратиться к вам с рапортом об утрате своего корабля.

С уважением, ваш покорный слуга Хиггинсон, лейтенант.

Марек Сарба. «Ханли перед отплытием». Холст, масло. 2010

Скорее всего все было так: вскоре после заката вечером 17 февраля 1864 года в доке недалеко от острова Салливанс восемь нанятых моряков забрались в лодку и отправились на задание. К носу лодки была пристроена шестиметровая стальная пика с закрепленным на ней пороховым зарядом. Возглавлял атаку лейтенант Джордж Диксон, за ним на деревянной скамье сидели семеро матросов, чьи мышцы приводили в движение ручной гребной винт подлодки.

Помещение для экипажа было всего лишь четыре фута в высоту и три с половиной фута в ширину. Двигательная установка «Ханли» состояла из коленчатого вала, проворачиваемого семью людьми и посредством цепи связанного с винтом. Большой маховик увеличивал КПД: пока экипаж работал, момент силы маховика помогал поддерживать скорость.

Когда команда начала вращать тяжелый железный коленвал, Диксон сверился с компасом и взял курс на паровой шлюп «Хаузатоник», стоявший на якоре в четырех милях от берега. План повстанцев состоял в том, чтобы подплыть в шести футах от поверхности к участнику блокады. Но для того, чтобы окончательно направить судно, Диксон должен был поднять его на поверхность ровно настолько, чтобы выглянуть через маленький передний иллюминатор - перископов как таковых тогда еще не было.

С борта «Хаузатоника» заметили у поверхности воды что-то странное, была объявлена боевая тревога. Со шлюпа открыли огонь, но лодка-торпеда была уже в так называемой мертвой зоне, слишком близко от шлюпа. Через две минуты субмарина «Ханли» вонзила свою пику в штирборт «Хаузатоника», прямо под ватерлинией. Когда подлодка дала задний ход, спусковой шнур заставил детонировать 135-фунтлвую пороховую бомбу, взорвав всю кормовую часть парового шлюпа. Дав задний ход, лодка отошла от шлюпа…

Корвет затонул. «Ханли» тоже не вернулась домой. Сначала предположили, что лодку втянул в пробоину поток хлынувшей воды, и она утонула вместе с кораблем. Однако, когда после войны корвет подняли, лодку в нем не обнаружили. Тем не менее, легенда о жертве, погубившей своего убийцу, более 100 лет кочевала из книги в книгу вплоть до недавнего времени.

Конечно, потопление «Хьюсатоника» не оказало особого влияния на ход войны. Однако оно сыграло очень важную роль в истории, доказав, что боевое применение подобного рода аппаратов в морской войне возможно. «Впервые в истории подводная лодка смогла потопить вражеский корабль, - писал не так давно в американской прессе Роберт Нейланд, глава отдела подводной археологии ВМС США. - «Ханли» для подводной войны - то же, что и самолет братьев Райт для авиации. Она изменила ход истории флота». Ну что ж, это правда.

Как правда и то, что после первой в истории победной подводной атаки «Ханли» пропала, и, как выяснилось через много лет, погибла. Подводники успели дать наблюдателям на берег условный сигнал фонарем. А потом пропали вместе с субмариной… Ее судьба и стала более чем на столетие одной из величайших загадок Гражданской войны в США.

Лишь в 1979 г. специалист по подводной археологии Марк Невелл и писатель Клив Касслер начали целенаправленные поиски. Изучив ряд документов, они пришли к выводу, что подводная лодка после успешной атаки направилась назад на базу и даже обменялась световыми сигналами с одним из фортов конфедератов. Однако по неизвестной причине после этого она потонула со всем экипажем, поэтому её и нет на месте гибели «Хьюсатоник». Искать лодку следует на пути, ведущем домой. Для поиска пропавшей субмарины были использованы магнитометр и гидролокатор. Предположение Невелла и Касслера оказалось верным, 13 августа 1994 г. экспедиция обнаружила аномалию в проливе Маффит, ведущем в гавань Чарлстоуона, примерно в 915 метрах от того места, где погиб «Хьюсатоник».. При дальнейшем обследовании она оказалась искомым объектом. «Ханли» лежала на фунте, на правом борту с креном 20-25 градусов, корпус был покрыт толстым слоем ракушек и водорослей. Песчаные наносы сыграли роль консерванта, благодаря чему лодка неплохо сохранилась.

В течение пяти лет после этого открытия команда археологов и инженеров составляла план подъема и сохранения подлодки. Поднимал субмарину Гражданской войны в другое столетие баржевый кран «Карлисса Б».

Подъем лодки в 2000 году потребовал героических усилий и 2,7 миллиона долларов. Девятнадцать водолазов трудились три месяца под водой, настолько мутной, что работать приходилось больше на ощупь, чем с помощью зрения. Используя ручные всасывающие драги, водолазы осторожно отсосали 25 тысяч кубических футов песка и ила - эквивалент 115 груженых самосвалов. Планируя подъем, инженеры разработали даже математическую модель корпуса и сил, которым он подвергнется.

«Ханли» лежит на морском дне

Поисковики, вообще-то, ожидали найти погибших подводников с признаками паники, сгрудившимися под люками, пытающимися выбраться, но этого не было. Каждый член экипажа был по-прежнему на своем посту…

По последним сведениям историкам наконец-то удалось раскрыть тайну исчезновения первой в мире подводной лодки, потопившей вражеский корабль во время боя. Вероятно, это было первое и последнее для неё сражение.

Полтора столетия спустя, после того, как корпус «Ханли» коснулся дна Атлантики у берегов Южной Каролины и 15 лет после подъёма остова из морской пучины, археологи завершили его всестороннее исследование.

Эксперты после подъема надеются разгадать тайну того, почему подводная лодка, приводимая в движение с помощью механической установки на мускульном приводе пошла ко дну 17 февраля 1864 года. Это было бурное время, полное человеческих трагедий. Шли последние годы Гражданской войны в США.

Это как разворачивать рождественский подарок после 15 лет томительного ожидания, — говорит Пол Мардикьян (Paul Mardikian), главный реставратор Общества друзей Ханли (Friends of the Hunley).

Долгое время место гибели лодки считалось неизвестным, пока в 1995 году её не обнаружила одна из экспедиций, предпринимавшихся на протяжении всех последних десятилетий. «Ханли» лежала на боку под слоем ила неподалёку от места потопления своей жертвы — «Хаусатоника».

Во многом это способствовало тому, что её стальной корпус, изготовленный из паровозного котла недурно сохранился. Годы пощадили подводного охотника. В 2000 году её подняли со дна и начался долгий процесс исследования, реставрации и последующей консервации этого археологического памятника.

За десятилетия пребывания в морской воде, весь остов и конструктивные элементы судна покрылись слоем песка, минеральных частиц, ила и наростами ржавчины, которые археологи называют конкрециями.

В мае прошлого года «Ханли» наконец-то была готова принять водные процедуры в растворе гидроксида натрия, дабы удалить все сторонние наросты и наслоения. Затем, в августе она прошла кропотливо проведённую вакуумную чистку.

К настоящему времени около 70% внешнего корпуса прошли такую обработку. Необработанными остались только те зоны, которые представляются интересными для антропологов. Это те места, где были обнаружены останки членов экипажа и их личные вещи.

Среди них были: шёлковые платки, которые повязывались вместо галстука; ботинки; монетки; форменные пуговицы; золотые часы и перстень с гравировкой, принадлежавшие капитану корабля; остатки трубки для курения, всё ещё набитой табаком; бутылки, латунная керосиновая лампа (фонарь); компас и ещё много чего другого.

Общество друзей «Ханли» — это общественная некоммерческая организация, главная цель которой, реставрация и сохранение этого исторического судна. В ходе своей работы, команда реставраторов из Клемсонского университета (Clemson University) уже успела сделать ряд интересных открытий. Так, например, после очистки одного из участков корпуса они нашли там клеймо «C.N». Как полагают эксперты, это может быть аббревиатура одного из сталелитейных заводов, на котором были изготовлены материалы корпуса.

Кроме того, как добавляет Пол Мардикьян, они нашли ещё ряд интересных вещей, которые могут пролить свет на тайну гибели подводного корабля.

Я бы соврал, если бы сказал, что все её тайны уже раскрыты. Думаю, что ещё слишком рано об этом говорить. Перед нами субмарина, которая зачаровывает. Она словно Энигма, полная секретов.

Лодка была вооружена шестовой миной, содержащей 41 кг чёрного пороха, и прикреплённой на длинный деревянный шест, установленный в носовой части судна.

Как говорит Пол, учёные постепенно будут собирать воедино все элементы большого пазла, чтобы в конце концов выяснить все обстоятельства того, что именно произошло с двенадцатиметровой подлодкой в ту роковую ночь.

По пришествию нескольких лет исследований, учёные пришли к выводу, что экипаж, вероятно, мог потерять сознание от воздействия гидроудара, когда заряд пороха сдетонировал где-то вдали от «Ханли». Среди прочих версий произошедшего, у экипажа мог закончится воздух до того, как лодка успела всплыть на поверхность или то, что она могла утонуть из-за плохо задраенного люка.

Вскоре после того как её подняли, археологи нашли первые останки членов экипажа, а также некоторые из их личных вещей. Прежде чем достать их оттуда, учёные должны были извлечь информацию из материальных следов, оставшихся на месте человеческой трагедии и которые представляют большой интерес для историков. Для этого они провели 3D-сканирование всех артефактов внутри субмарины.

В апреле 2004 года тысячи людей, многие из которых были одеты в серые мундиры армии Конфедерации, а некоторые в синюю форму армии северян прошли похоронным маршем от старой береговой батареи Чарльстона до кладбища Магнолия, отдавая дань павшим героям давно минувших дней.

Уже потом это назовут последним днём Конфедерации.

Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия -

Атомные подлодки и прочие суда с ядерными энергоустановками используют радиоактивное топливо - главным образом уран - для превращения воды в пар. Полученный пар вращает турбогенераторы, а те производят электроэнергию для движения судна и питания различного бортового оборудования.

Радиоактивные материалы, подобные урану, выделяют тепловую энергию в процессе ядерного распада, когда неустойчивое ядро атома расщепляется на две части. При этом выделяется огромное количество энергии. На атомной подлодке такой процесс осуществляется в толстостенном реакторе, который непрерывно охлаждается проточной водой, чтобы избежать перегрева, а то и расплавления стенок. Ядерное топливо пользуется особой популярностью у военных на подлодках и авианосцах благодаря своей необычайной эффективности. На одном куске урана размером с мяч для гольфа подлодка может семь раз обогнуть земной шар. Однако ядерная энергия таит в себе опасность не только для экипажа, который может пострадать, если на борту произойдет радиоактивный выброс. В этой энергии заложена потенциальная угроза всей жизни в море, которая может быть отравлена радиоактивными отходами.

Принципиальная схема машинного отсека с ядерным реактором

В типичном двигателе с ядерным реактором (слева) охлажденная вода под давлением попадает внутрь корпуса реактора, содержащего ядерное топливо. Нагретая вода выходит из реактора и используется для превращения другой воды в пар, а затем, остывая, вновь возвращается в реактор. Пар вращает лопасти турбинного двигателя. Редуктор переводит быстрое вращение вала турбины в более медленное вращение вала электродвигателя. Вал электродвигателя при помощи механизма сцепления соединяется с гребным валом. Кроме того, что электродвигатель передает вращение гребному валу, он вырабатывает электроэнергию, которая запасасется в бортовых аккумуляторах.

Ядерная реакция

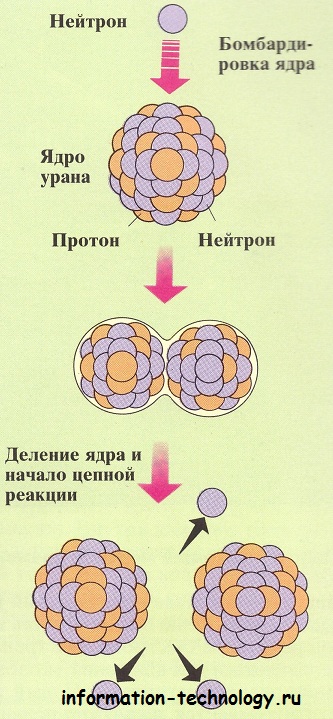

В полости реактора атомное ядро, состоящее из протонов и нейтронов, подвергается удару свободного нейтрона (рисунок ниже). От удара ядро расщепляется, и при этом, в частности, освобождаются нейтроны, которые бомбардируют другие атомы. Так возникает цепная реакция деления ядер. При этом освобождается огромное количество тепловой энергии, то есть тепла.

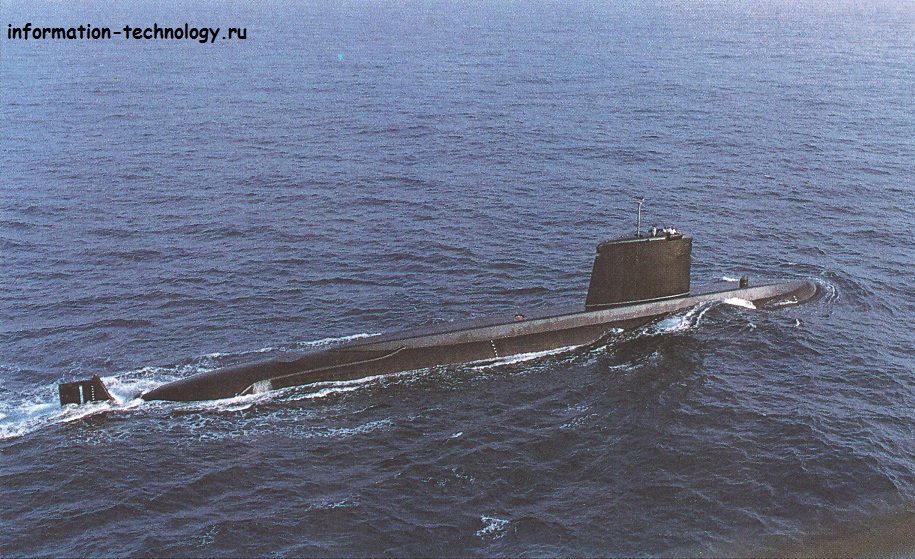

Атомная подлодка курсирует вдоль побережья в надводном положении. Таким кораблям надо пополнять топливо лишь один раз в два-три года.

Группа управления в боевой рубке наблюдает за прилегающей акваторией в перископ. Радиолокатор, гидролокатор, средства радиосвязи и фотокамеры со сканирующей системой также помогают вождению этого судна.
