Кран Маевского: технические характеристики и устройство. Кран Маевского на чугунный радиатор: разновидности, устройство и установка

Кран Маевского: что же это такое

Многие из вас, наверняка, сталкивались с такой проблемой: начались холода, система отопления в доме заработала на полную мощь, а радиаторы чуть теплые. И можно бы было по привычке все свалить на ЖКХ, но вот незадача, у соседа, живущего с другой стороны лестничной клетки, в квартире тепло, потому что он вовремя позаботился о том, чтобы выпустить из радиатора скопившийся воздух.

В вашей теплосистеме образовалась воздушная пробка, препятствующая свободному прохождению воды и ее прогреву. Для того, чтобы избежать таких неприятных проблем, еще в середине прошлого века было изобретено оригинальное санитарно-техническое устройство, называемое в народе краном Маевского .

Использование этого простого устройства обеспечило возможность избавления от воздуха, попадающего в систему отопления и препятствующего свободному течению воды.

Установка крана Маевского возможна на любые типы радиаторов: стальные или чугунные, . Кроме того, он устанавливается на водяные и коллекторы отопления.

Особенности конструкции

В настоящее время выпускается несколько видов крана Маевского, но какую бы из моделей вы не предпочли, ее конструкция будет состоять из двух частей:

— корпус

— винт в виде конуса

Две эти детали прочно крепятся между собой, поэтому, когда кран закрыт, не происходит утечки теплоносителя. Кран Маевского выпускается различной формы, чтобы можно было использовать его в различных местах системы, там, где вам кажется удобней.

Краны Маевского изготавливают из латуни и из стали-металлов, наименее подверженных воздействию коррозии, поэтому они служат достаточно долго, не выходя из строя. Диаметр резьбы крана составляет 1/2 или 3/4 дюйма.

После летнего отключения отопительной системы, воздух непременно скапливается в любом радиаторе, поэтому его необходимо обязательно выпускать. Уже в процессе работы системы воздух также может скапливаться в радиаторе по причине ржавения металла.

Кран Маевского с ключом для регулировки


Если ваши батареи выполнены из алюминия и не обработаны специальным покрытием, будьте готовы к тому, что выделяемый алюминием водород будет вступать в химическое взаимодействие с водой, при котором появление пузырьков воздуха в системе отопления будет неизбежным.

Кран Маевского очень прост, как внешне, так и по своему внутреннему устройству. Если у вас установлена механическая модель крана, то достаточно повернуть кран рукой или отверткой, чтобы он открывался и закрывался.

Основные виды и принцип работы

является одновременно самой простой и самой практичной. Ее корпус выполнен из латуни, клапан из стали, а защитный кожух из пластика. Помимо ручных типов, широко представлены модели автоматических кранов.

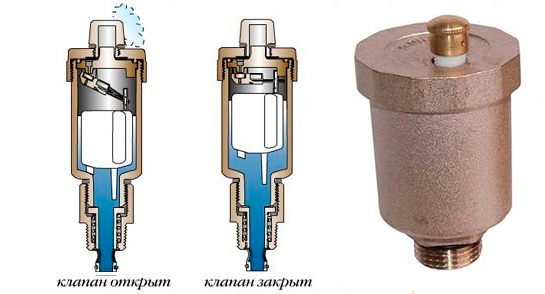

внешне представляет собой металлический цилиндр с отверстием в верхней части корпуса, в котором расположен специальный датчик. Этот датчик реагирует на любые изменения, происходящие в кране.

Если он, к примеру зафиксирует переполнение крана воздухом, то сработает система автоматического выпускания воздушных пузырьков, по окончании процесса освобождения от воздуха кран также автоматически закроется. Как видите, имея дома такую автоматику, можно спокойно заниматься своими делами, кран все сделает за вас.

Кран Маевского в алюминиевом радиаторе


Прежде чем подобрать кран Маевского, вы должны взвесить возможности вашей системы отопления, в частности учитывать, где и как расположены . Ручной тип крана можно устанавливать практически в любой, даже устаревшей системе,но не забудьте о том, что для поворота крана рукой или отверткой вам потребуется определенное количество свободного пространства.

Если же батареи установлены в нише так, что рукой не подобраться, то используйте автоматическую модель. Но и здесь есть свои тонкости: дело в том, что в систему централизованного отопления вода чаще всего подаются очень грязной, способной засорить узкое отверстие крана. Из-за постоянных засоров вам придется все время прочищать кран.

Автоматика при засорившемся отверстии крана иногда срабатывает ложно и ваш кран может повести себя непредсказуемо. Получается, что все преимущества автоматической модели в таком случае очень быстро исчезают.

Для старого образца радиаторов, изготовленных из , выпускаются особые модели кранов, способные выдерживать температуру воды до 150 градусов, они хорошо зарекомендовали себя не только с системе водяного отопления, но и при отоплении паром.

Подключение крана Маевского не представляет большой сложности: надо осторожно вкрутить его в радиаторную с той стороны, где подается теплоноситель. Во избежание повреждения резьбы надо придерживать кран разводным ключом. Смотрим видео.

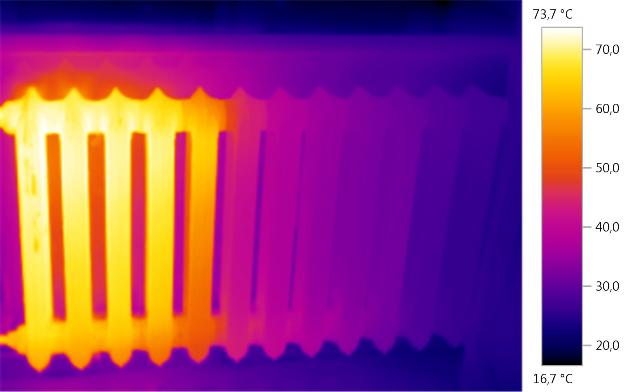

Иногда во время отопительного сезона можно заметить, что ранее горячий по всей поверхности радиатор, прогревается не полностью . Его часть, расположенная вдали от входа в него теплоносителя остается холодной.

Причиной такой ситуации обычно становится скопление воздуха , появившегося в данной части радиатора. Он становится препятствием для заполнения горячей водой всего внутреннего пространства радиатора.

Если не удалить скопившийся воздух, то данная ситуация будет только ухудшаться. Чтобы иметь возможность восстановить нормальную работоспособность батареи на ней устанавливается специальное устройство – кран Маевского . Он предназначен для удаления воздушных пробок. Устанавливают кран в верхней точке батареи.

Для стравливания скопившегося воздуха необходимо приоткрыть вентиль крана на пол-оборота. При этом действии запорный конусный клапан ослабится, дав возможность скопившемуся в радиаторе воздуху выйти наружу. Освободившееся от него место займет теплоноситель, следовательно, батарея прогреется полностью.


Производители разработали три вида устройств для отвода скопившегося в радиаторах воздуха.

У каждого из них своя конструкция и принцип действия .

Потребители могут сделать выбор между следующими устройствами:

  • Ручной кран Маевского . Данное приспособление имеет простейшую конструкцию, поэтому в его использовании нет никаких сложностей. Для освобождения радиатора от скопления воздуха кран открывается четырехгранным ключом или же обычной отверткой. После выхода воздуха кран закрывается обратным поворотом.
  • Автоматический кран . Установив на радиаторе это устройство, вручную управлять им нет необходимости. Все необходимые действия оно выполняет автоматически, без вмешательства человека. Конструкция автоматического крана Маевского не предусматривает наличия игольчатого клапана, имеющегося в ручном варианте. Его заменил пластиковый поплавок, перемещающийся внутри крана при появлении воздуха в системе. С его помощью затворный клапан может открываться и закрываться. Однако разработчики предусмотрели возможность управления и без автоматики. Проходное отверстие иногда засоряется, тогда возможно выпустить воздух в ручном режиме, одновременно избавившись от засора.
  • Кран Маевского, снабженный встроенным предохранителем . Работа данной модели крана имеет отличие от обычного удаления воздуха в предыдущих вариантах устройств. Предохранительный клапан, встроенный в кран, умеет контролировать величину давления теплоносителя, циркулирующего в системе. При повышении давления выше предельного (его значение составляет 15 атмосфер), клапан срабатывает, начиная принудительно стравливать теплоноситель из отопительной системы. В случае возникновения внезапных гидроударов, это устройство предупреждает возможные их последствия в виде повреждения элементов системы отопления.



Установка крана Маевского , снабженного встроенным предохранительным клапаном, особенно актуально в отопительных системах, где использованы полипропиленовые и металлопластиковые трубы, поскольку для них давление выше нормы может создать аварийную ситуацию.

Поскольку производители выпускают краны Маевского, имеющие различные диаметры внешней резьбы, то есть возможность подобрать подходящий для конкретного радиатора. Наиболее распространены модели , снабженные наружной резьбой ¾ дюйма (Ду20) и ½ дюйма (Ду15), однако можно найти варианты 3/8 и 1 дюйм.

Технология установки крана Маевского на радиатор из чугуна

Установка любой модели крана Маевского начинается с освобождения системы от теплоносителя. После того, как вся вода из системы слита, работа производится в следующем порядке:

  • Необходимо выкрутить заглушку, находящуюся в верхней части батарейной секции.
  • Установить вместо нее кран. Вкручивая модель, необходимо позаботиться о герметизации отверстия. Для этой цели в комплекте устройства имеется резиновая прокладка, предназначенная для обеспечения герметичности установки. Чтобы усилить герметизацию, на резьбу крана накручивают льняные волокна, пропитанные маслом, или ФУМ-ленту.

Важно: для установки в радиаторах, изготовленных из чугуна, рекомендуется использовать кран Маевского, изготовленный из латуни. Данный материал имеет повышенную прочность.

При необходимости установки крана Маевского на старую чугунную батарею , у которой верхняя заглушка закреплена наглухо, то есть, не выкручивается, необходимо подготовить место для установки устройства. Для этого в чугунной заглушке нужно просверлить отверстие. Его диаметр должен быть чуть меньше, чем у резьбы крана.

Затем с помощью метчика в отверстии нарезается резьба, соответствующая резьбе крана. Проведя проверку соответствия резьбы, можно установить кран на место. Не следует забывать об обязательной герметизации места вкручивания устройства.

Бывает, что возникает необходимость замены крана Маевского . Для снятия старого устройства необходимо использовать два разводных ключа. Одним из них выкручивается кран, а второй в это время должен придерживать заглушку на радиаторе. Это необходимо, чтобы в момент выкручивания крана заглушка не ослабла, нарушив герметичность батареи.

Эксплуатация и замена крана Маевского


Воздухоотводящий кран монтируется в верхней части секции радиатора, находящейся со стороны, расположенной напротив входа теплоносителя. Именно здесь собирается воздух .

При выборе места установки в домах, имеющих собственную систему отопления, необходимо учесть ее особенности. Когда отопительная система вертикальная , то достаточно установить краны Маевского на радиаторах, расположенных на верхних этажах дома.

Наличие горизонтальной системы отопления обязывает произвести монтаж кранов на всех радиаторах без исключения. Если в помещениях установлены радиаторы напольные, то кран Маевского монтируется в верхней их части. Регулировочный винт должен быть направлен вверх.

Важно знать , как правильно пользоваться устройством для стравливания воздуха. Перед работой нужно запасти сухую ветошь и емкость, подходящую для размещения ее под батареей. Затем повернуть запорный винт на пол-оборота.

После этого действия будет слышно , как из системы выходит скопившийся воздух. После его полного выхода из крана начнет вытекать вода. Когда она будет течь непрерывной струей, можно плотно закрутить запорный винт.

Иногда можно обнаружить, что отверстие у крана засорилось . Проблему можно легко исправить, прочистив его обычной иголкой. При неиспользовании крана долгое время, на винте для регулировки может образоваться коррозия, поэтому его вращение будет затруднено.

Возникшая проблема решается нанесением на резьбу спрея-смазки WD-40 . Спустя некоторое время винт можно будет легко открутить. Для предотвращения подобной ситуации следует после отопительного сезона смазать все регулировочные винты силиконовой смазкой.

Нет сомнений, что монтаж кранов Маевского чрезвычайно необходим для полноценной работы системы отопления. Пробки из воздуха, образующиеся в системе, создают участки, на которых часть радиаторов остаются холодными, а часть может быть перегрета. Стоимость устройства для удаления воздуха не слишком высока, а своевременный уход за ним позволит им прослужить долгое время.

Посмотрите, как работает кран Маевского для чугунных радиаторов на видео:

Всем, кто пользуется водяным отоплением, хорошо известна проблема завоздушивания системы и если при автономии этот вопрос решить проще, то для централизованных систем, это гораздо сложнее, но в любом случае хорошо помогает установка крана Маевского на чугунный радиатор.

Собственно говоря, этот клапан используют для разных водяных батарей, как то секционных, трубчатых и панельных, сделанных из чугуна, стали, алюминия и биметалла – воздух может скапливаться в любой из них, так что его травление порой является первой необходимостью для обеспечения полноценного обогрева помещения. Но обо всём в мельчайших подробностях вы узнаете ниже, а ещё сможете посмотреть видео в этой статье.

Клапан Маевского

Примечание. Краном Маевского называется вид запорной арматуры с клапаном, при помощи которой осуществляется спуск воздуха с радиаторов.

  • В 1931 году по постановлению Госплана было решено использовать воздушные краники на радиаторах для стравливания с них воздуха, а в 1933 году ленинградский инженер Ч.Б. Маевский представил разработанный ним герметичный клапан, который открывался крестообразным ключом . Сейчас его, как правило, открывают торцовым ключом или отвёрткой, а во всём остальном это приспособление остаётся неизменным до наших дней.
  • Настоящая конструкция представляет собой запорный клапан игольчатого типа, где шток перемещается винтом при помощи четырёхгранной головки, на которой есть прорезь , следовательно, она также регулируется отвёрткой.
    Отверстие, куда вкручивается кран Маевского для чугунных радиаторов 15 мм аналогично – ДУ 15 или ½» – оно находится в верхней части батареи слева или справа, параллельно термоголовке или верхней трубе подачи.


  • Вы наверняка сталкивались с такой ситуацией, когда радиатор имеет разную температуру в разных местах (в одном конце он горячий, а в другом – холодный) или же у вас все батареи холодные, а в то же время у соседей, которые запитываются с того же стояка – горячие . И в одном и в другом случае виновником ситуации являются воздушные пробки, которые чаще всего скапливаются не в трубах контура, а именно в секциях радиаторов, не пропуская воду, то есть, не давая циркулировать по всей площади прибора.
  • Воздух обычно скапливается в нижней части батареи , где циркуляция теплоносителя замедленна и в былые времена проблема его удаления решалась при помощи обычного крана, который устанавливали в подъезде или в чьей-то квартире – воздух спускали вместе с водой, причём теплоносителя при этом сливалось огромное количество.

Причём делалось это даже тогда, когда клапан уже не был новинкой – благо все ресурсы были бесхозными и энергозатраты на теплоноситель мало кого интересовали, но сейчас научились считать, и это приспособление оказалось, как нельзя кстати.

Разновидности


Самым распространённым во всём мире для водяных систем отопления является клапан ручного типа, управляемый торцовым ключом или отвёрткой – его изображение вы видите на верхнем фото. Название (определение) произошло от способа управления, но это ничуть не умаляет его достоинств – механизм достаточно надёжен и при правильной установке никогда не создаёт проблем и ни у кого не вызывает нареканий.


В некоторых случаях требуется установка автоматического крана Маевского, например, там, где обслуживание отопительных приборов затруднено или невозможно вообще – персонал может просто-напросто отсутствовать.

Но с такими устройствами следует быть очень аккуратным, так как они самостоятельно стравливают воздух, вместе с которым выходит и вода, так что для жилых помещений, общественных зданий, магазинов и офисов, это вряд ли приемлемо – там лучше всего использовать ручную версию механизма, да и цена его намного меньше.

Устройство

По внешнему виду кран или клапан Маевского очень похож на самую обычную заглушку. Только с несколько видоизменённой головкой, так как так есть приспособление для управления под ключ и отвёртку.

Весь воздухоотвод сделан из двух основных деталей – это сам корпус, который вкручивается в посадочное резьбовое отверстие и клапан, сделанный в виде винта с конусным концом, что хорошо видно на чертеже, приведенном выше.

Во внутренней части корпуса с тыльной стороны сделано калиброванное отверстие – при закручивании винта туда входит конус и закупоривает проход.

Из устройства механизма предельно ясен принцип его работы – при откручивании конусного винта освобождается проход, теплоноситель придавливает воздух и тот, проходя по секциям, подходит к отверстию и спускается, конечно, при этом выходит некоторое количество воды, но даже для автономной системы отопления это не имеет совершенно никакого значения.

Преимущество данного устройства состоит в том, что ним может управлять даже подросток – винт откручивается очень легко и через несколько оборотов уже слышно характерное шипение – это стравливается воздух.

К тому же забор горячей воды из системы через такое устройство практически невозможен, поэтому обслуживающие вас коммунальщики будут несказанно рады увидеть клапан на ваших батареях.

Установка воздушного клапана

Итак, если вы решили самостоятельно установить кран Маевского для биметаллических радиаторов (чугунных или алюминиевых), то в первую очередь, конечно, вам следует пойти в магазин и приобрести его.

Кроме того, вам понадобится фум-лента (если будете работать с чугунной батареей, то можно использовать паклю) и сантехническая паста «Унипак», которая герметизирует резьбовое соединение.

На биметаллических и алюминиевых радиаторах входное отверстие для устройства уже имеется, только туда вкручена обычная заглушка (в большинстве случаев радиаторы уже укомплектованы настоящим краном), но для чугуна вам придётся купить футорку с резьбовым отверстием, как на верхней фотографии.

Далее, для установки устройства на отопитель, инструкция требует, чтобы вы перекрыли запорную арматуру (краны) на трубах подачи и возврата, а если таковая отсутствует, значит, вам придётся сливать воду с системы или ждать окончания отопительного сезона (по окончании воду сливают).

Затем, подставив предварительно миску или глубокую тарелку, откручиваете заглушку или футорку, если это чугун и прочищаете резьбовое отверстие от мусора, который там всегда скапливается, даже если радиаторы были установлены не так давно.


Если это чугун, то закручиваете футорку с отверстием, предварительно подмотав её паклей и подмазав пастой «Унипак», причём затягивать её нужно очень сильно – обычно для этого используют газовый ключ №2. После этого подматываете фум-лентой кран Маевского, подмазываете его пастой и вкручиваете в отверстие. Откройте краны запорной арматуры и проверьте работоспособность клапана.

Заключение

Как видите, всю операцию по монтажу крана можно проделать своими руками, без посторонней помощи, причём в этом нет ничего сложного. Зато, установив такой механизм, вы сможете в любое время года исправить положение, если в систему отопления попадёт воздух.
