Как изготовить из задвижки регулирующий клапан. В чем отличие крана от вентиля
Во время обустройства канализационной и водопроводной систем, а также газопровода и других промышленных систем без задвижек и вентилей просто невозможно обойтись. По мнению большого числа обывателей, вентили – это всего лишь одна из разновидностей задвижек, только имеющая меньший размер. Однако данное мнение является в корне неправильным, и в действительности это два совершенно разных устройства, которые имеют существенные различия в конструкции, которые и определяют особенности их эксплуатации. Задвижки и вентили обладают своими плюсами и минусами, которые и стают определяющими в выборе оптимального устройства для конкретных условий применения.
Что такое задвижка и вентиль?
Задвижка – это устройство, установка которого осуществляется на трубопроводы с целью закрытия и открытия проходных отверстий при помощи клапана, который перемещается перпендикулярно по отношению к оси потока рабочего материала. В зависимости от того,какую конструкцию имеет запорный орган, задвижки подразделяются на параллельные, шиберные и шланговые. Шпинделя в них могут быть вращаемыми либо выдвижными.
Вентиль – это устройство, которое устанавливается на масло-, паро-, водо-, воздухо-, газопроводы, а также другие их типы с целью открытия и закрытия проходных отверстий при помощи клапана. Вентиль состоит из бронзового, стального либо чугунного корпуса, в котором имеется седло для клапана, непосредственно самого клапана со шпинделем с винтовой нарезкой, а также рукоятки, которая обеспечивает шпинделю возможность вращения. К трубопроводу присоединение вентилей осуществляется при помощи фланцев или резьбы, и подразделяются на фланцевые и муфтовые.
Сравнение задвижки и вентиля
В чем же состоит разница между задвижкой и вентилем? Данная разница обуславливается тем, что запорные органы вентиля и задвижки имеют различную конструкцию.
В вентиле перекрывание потока газа либо жидкости осуществляется при помощи клапана, который прижимается к седлу в горизонтальных плоскостях, параллельных потоку рабочей среды. Для этого производится двойной изгиба потока рабочей среды под углом девяносто градусов, однако при этом повышается сопротивление. В задвижке же перекрывание рабочей среды осуществляется конусом или заслонкой, которые опускаются перпендикулярно направлению потока жидкости или газа.
Если вентиль является правильно сконструированным, то сужения проходных отверстий в сравнении с выходными и входными не происходит, а в случае использования задвижек возможны варианты. В основной массе трубопроводов осуществляется установка полноприводных задвижек, то есть – диаметр трубопровода, и диаметр проходного отверстия задвижки являются идентичными. Однако в отдельных случаях, для того, чтобы уменьшить крутящий момент, производится установки также и суженных задвижек, благодаря чему удается снизить изнашивание уплотнительных поверхностей.
Если диаметр трубопровода превышает 300 миллиметров, или же в нем используется высокое давление, более эффективными в применении на нем будут именно задвижки. Вентили же, благодаря более простой конструкции, имеют соответственно более низкую стоимость, при больших давлениях их легче вращать, однако при использовании вентилей для высоких давлений желание отжать клапан от седла создает на конструкцию дополнительную нагрузку. В задвижке же, ввиду того, что она не имеет изгибов, полностью отсутствует сопротивление. Давление с одной стороны обеспечивает максимально плотное прилегание заслонки к седлу, благодаря чему задвижки являются более надежными запорными устройствами, нежели вентили.
В задвижках блокирующие элементы могут быть в положении либо «полностью открыто», либо «полностью закрыто», тогда как вентили могут применяться в качестве регулирующих элементов.
Главные отличия вентиля и задвижки
Можно отметить несколько основных отличий, которые отличают вентиль от задвижки:
- В вентиле перемещение запорных органов осуществляется параллельно потоку рабочей среды, тогда как в задвижке их движение является перпендикулярным. Благодаря этому факту задвижки являются более надежными, чем вентили, однако вентили при больших нагрузках существенно легче вращаются.
- Конструкция вентиля является более простой, а соответственно – его стоимость ниже, чем у задвижки.
Тогда как задвижка может находиться только в двух положениях – «открыто» и «закрыто», вентиль может регулировать объем расходуемых жидкостей и газов, либо же уровень наполнения трубопроводов благодаря тому. Что может занимать любое положение.
Если статья оказалась полезной , в качестве благодарности воспользуйтесь одной из кнопок ниже - это немного повысит рейнинг статьи. Ведь в интернете так трудно найти что-то стоящее. Спасибо!Добавить в закладки
Они используются на трубопроводах с большим, более 50 мм, диаметром, где необходимо медленное перекрытие потока для предотвращения гидравлического удара.
У вентиля затвор перемещается перпендикулярно, и в момент закрытия уплотнительные поверхности не испытывают трения, что существенно уменьшает возникновение задиров.
Из-за того что внутри корпуса вентиля направление потока дважды изменяется, а проходное сечение меньше, чем у задвижек, вентиль имеет повышенное гидравлическое сопротивление, что является его основным недостатком.
Вентиль не может эксплуатироваться в различных направлениях относительно движения потока. Его рабочим положением является то направление потока, когда он в закрытом состоянии со стороны седла давит на тарелку, а не со стороны штока. В этом положении давление потока при открывании вентиля даже помогает поднятию тарелки от седла. При неправильной установке вентиля давление потока в закрытом положении прижимает тарелку, и при открытии вентиля к перемещению штока придется приложить весьма значительное усилие, так как необходимо будет преодолеть давление потока. Это может привести к выходу его из строя, так как тарелку затвора может сорвать со штока, что потребует больших трудозатрат для ремонта.
Краны: основные характеристики
Кран отличается от вентиля и задвижки тем, что для пуска или остановки потока при помощи крана не требуется вращать шпиндель
Они не имеют штока, а затвор их выполнен в форме шара, конуса или цилиндра с отверстием для прохода потока и поворачивается перпендикулярно потоку. Если ось отверстия крана с осью трубопровода совпадает, то кран открыт, так как поток проходит через отверстие. Если же затвор повернуть на 90°, то кран будет закрыт. Кран отличается от вентиля и задвижки тем, что для пуска или остановки потока при помощи крана не требуется вращать шпиндель. Для этого достаточно лишь повернуть затвор на 90°. Этим кран отличается от задвижки и вентиля. У него нет маховика, поэтому он приводится в действие рукояткой. Кран находится в открытом состоянии, если рукоятка расположена вдоль трубопровода, а если перпендикулярно, тов закрытом.
У конусных крановзатвор выполненпо типу усеченного конуса. Он имеет отверстие для прохода потока в виде прямоугольника или круга. Конусную же поверхность имеет и корпус крана. Сделано это для того, чтобы пробка могла плотно примыкать к седлу.
Для герметичности затворимеет смазку, которая должна заполнять все микрозазоры между корпусом изатвором. При этом она уменьшает усилие, необходимое для поворота. Пробканаходится в прижатом состоянии к поверхности корпуса.
Существуют два способа прижатия затвора, и поэтому различают краны сальниковые и натяжные. В сальниковых кранах между верхним торцом пробки и крышкой крана и находится сальниковая набивка. Это упругий элемент, который прижимает задвижку к корпусу с постоянным усилием. Натяжные краны имеют стержень снизу пробки, который проходит через корпусное отверстие. Прижатие затворапроисходит за счет пружины. Такие краны надежнее, так как в них отсутствует сальниковая набивка, упругие свойства которой теряются со временем. Поэтому в таких важных отраслях, как газоснабжение, используют натяжные краны.
Конусные краны имеют невысокую стоимость, они не сложны в ревизии, у них простая конструкция и сравнительно небольшое гидравлическое сопротивление. Это является их преимуществом
Но у таких кранов есть и недостатки. Требуется большое усилие, необходимое для поворота пробки. Со временем микрозазоры между затвором и поверхностью корпуса покрываются отложениями. В этом случае на поворот затвора требуется уже большое усилие, что может привести к поломке крана.
Для производства кранов требуется качественно обработанная поверхность затвора и корпуса, поэтому их изготавливают из бронзы и латуни. Кроме того, эти металлы в меньшей степени подвержены коррозии, а это продлевает срок его службы.
При устройстве газопровода, водопроводной и канализационной систем, а также других промышленных инженерных систем не обойтись без вентилей и задвижек. Многие считают, что вентили являются разновидностью задвижек, только меньшего размера, но на самом деле это разные устройства, имеющие существенные конструкционные отличия, определяющие особенности их эксплуатации. Вентили и задвижки имеют свои плюсы и минусы, которые и определяют оптимальный выбор устройства для конкретных условий применения.
Что такое вентиль и задвижка?
Вентиль
– это прибор, который устанавливается на газо-, воздухо-, водо-, паро-, масло- и иные трубопроводы для открытия и закрытия проходных отверстий с помощью клапана. Вентиль состоит из стального, чугунного или бронзового корпуса, имеющего седло для клапана, самого клапана со шпинделем с винтовой нарезкой и рукоятки, обеспечивающей возможность вращения шпинделя. К трубопроводу вентили присоединяются с помощью резьбы или фланцев и подразделяются на муфтовые и фланцевые.
Вентиль в разрезе
Задвижка
– это прибор, который устанавливается на трубопроводы для открытия и закрытия проходных отверстий с помощью клапана, перемещающегося перпендикулярно по отношению к оси потока рабочей среды. В зависимости от конструкции запорного органа задвижки подразделяются на шланговые, шиберные и параллельные. Шпинделя же могут быть выдвижными или вращаемыми.
Задвижка в разрезе
Сравнение вентиля и задвижки
В чем же разница между вентилем и задвижкой? Она обусловлена различной конструкцией их запорных органов. В вентиле поток жидкости или газа перекрывается с помощью клапана, прижимаемого к седлу в параллельных потоку горизонтальных плоскостях, для чего производится двойной изгиб потока жидкости или газа под углом 90 °, но при этом повышается сопротивление ему. В задвижке поток перекрывает заслонка или конус, опускаемые перпендикулярно направлению его движения.
Если вентиль правильно сконструирован, то не происходит сужения проходных отверстий по сравнению с входными и выходными, а при использовании задвижек возможны варианты. В большинстве трубопроводов устанавливаются полноприводные задвижки, то есть диаметр их проходного отверстия соответствует диаметру трубопровода, но иногда, с целью уменьшения крутящих моментов, устанавливаются и суженные задвижки, что позволяет снизить износ уплотнительных поверхностей.
При большом диаметре трубопроводов (от 300 мм) или высоком давлении в них эффективней работают задвижки. Вентили же имеют более простую конструкцию, следствием чего является их более низкая стоимость, их также легче вращать при больших давлениях, но при высоком давлении стремление отжать клапан от седла создает дополнительную нагрузку на конструкцию. В задвижке сопротивление полностью отсутствует, поскольку она не имеет изгибов. Одностороннее давление обеспечивает более плотное прилегание заслонки к седлу, что делает задвижки более надежными запорными устройствами.
Блокирующие элементы задвижек могут либо полностью перекрывать поток жидкости или газа, либо быть полностью открыты, в то время как вентили могут использоваться в качестве регулирующих элементов.
TheDifference.ru определил, что отличие вентиля от задвижки заключается в следующем:
Запорные органы вентиля перемещаются параллельно потоку, задвижки – перпендикулярно. Это делает задвижки более надежными, но обеспечивает более легкое вращение вентилей при больших нагрузках.
Вентиль имеет более простую конструкцию и, соответственно, более низкую стоимость.
Задвижка может находиться только в двух положениях (открыто-закрыто), а установка вентиля позволяет регулировать уровень наполнения трубопроводов или объем расходуемых газов и жидкостей.
Вентили и задвижки - неотъемлемые элементы инженерных коммуникаций, которые выполняют функцию открытия и перекрытия подачи вещества, транспортируемого по трубопроводу (газ, вода, сжатый воздух, нетепродукты и прочее). Несмотря на аналогичное назначение, эти разновидности запорной арматуры имеют функциональные и конструктивные отличия, которые играют решающую роль при выборе того или иного прибора.
Конструкционные особенности
Такая запорная арматура как задвижка клиновая AVK Ду50 , шиберная или фланцевая Ру 10 подачу рабочей среды перекрывает специальной заслонкой, которая опускается в перпендикулярном потоку направлении. Различают еще шланговые и параллельные задвижки, а по конструкции шпинделя они бывают вращаемыми и выдвижными. В инженерных коммуникациях устанавливаются преимущественно приборы, диаметр проходного отверстия которых совпадает с сечением трубопровода. Суженные задвижки используются в основном для уменьшения крутящих моментов, что повышает износоустойчивость уплотнительных поверхностей.
Вентиль отличается простотой конструкции. Состоит из седла и клапана со шпинделем с резьбой и рукояткой, которые обеспечивают открытие и перекрытие движения вещества. Клапан прижимается к седлу в горизонтальных плоскостях параллельно направлению транспортируемой жидкости. Для этого внутри запорной арматуры выполняется двойной изгиб потока под 90°, что существенно увеличивает сопротивление.
Запорный клапан вентиля гораздо легче перекрыть при высоком давлении в системе, но чтобы отжать его от седла необходимо значительное усилие. Конструкция задвижек не предполагает наличия изгибов, поэтому сопротивление в ней отсутствует.
Вывод: 3 характерных отличия задвижек от вентилей
- Задвижка только открывает или перекрывает подачу. Вентилем можно регулировать количество или расход подаваемой жидкости или газообразного вещества.
- Задвижки наиболее эффективны при больших диаметрах трубопровода с высоким давлением, так как запорный орган перемещается перпендикулярно потоку в трубопроводе, а одностороннее давление обеспечивает плотное примыкание заслонки к седлу. В вентиле перекрытие осуществляется в горизонтальных плоскостях параллельных направлению транспортируемого вещества, поэтому с его помощью легче перекрыть подачу при большом напоре, но труднее открыть.
- Конструкция вентиля простая, чем обусловлена более низкая его цена.
Все трубопроводы оснащаются необходимой арматурой. Назначение которой открывать и перекрывать поток воды или газа, регулировать их давление, температуру либо расход, а также предохранять изделие от нерасчетных режимов. Согласно назначению, арматура бывает запорной, предохранительной, приводной, регулирующей и т. д.
К какому же виду относятся кран и вентиль, разница их в чем и что лучше – вы узнаете из нашей статьи.
Шаровый кран или вентиль – что это за механизмы?
Кран относится к трубопроводной приводной арматуре, в которой затворный механизма вращается вокруг своей оси, расположенной поперечно направлению потока. Обычный кран представляет собой два главных элемента – неподвижный корпус и вращающаяся пробка.
Кран шаровой
А вентиль (или по-другому запорный клапан) является видом приводной арматуры, в которой затворный механизм перемещается в направлении потока, садясь на седло. Предназначение вентиля в открытие, закрытие и регулировки потоков жидкости либо газа. Далее подробнее рассмотрим, чем отличается вентиль от крана.
Клапан запорный Отличие крана от вентиля: сравнительная характеристика
Конструкция кранов вентилей задвижек Главное отличие крана шарового от вентиля – это регулировка напора рабочей среды. Кран такую регулировку производить не может, а вентиль да. Более того, с учетом требований к эксплуатации кранов, при их помощи регулировать напор категорически запрещается.
Конструкция крана Кран выполняет только две функции: открывать и закрывать поток рабочей среды. А вентиль, напротив, может с легкостью отрегулировать напор воды либо газа.
Подобное различие определенно конструкцией. Запорный механизм в этом изделии передвигается в направлении потока и в результате садится на седло. А в кранах этот механизм вращается вокруг собственной оси.
Помимо того, есть шаровые краны. В устройстве таких кранов в качестве запорного механизма выступают поворачивающийся поперечно потоку шар, что в итоге изменяет диаметр трубы. В конструкции вентилей − грундбуксы. Такое конструктивное исполнение подразумевает, что, передвигая шток, грундбуксы осуществляют поднятие либо опускание запорного клапана. Этот клапан присоединен к штоку. Так, осуществляется открытие либо закрытие отверстия, находящегося в седле.
Визуально в чем отличие крана от вентиля несложно определить. Если запорная арматура имеет простую ручку, а ее конец присоединен к штоку – это кран. Если вместо ручки на штоке расположен «барашек» – это вентиль.
Что лучше кран или вентиль?

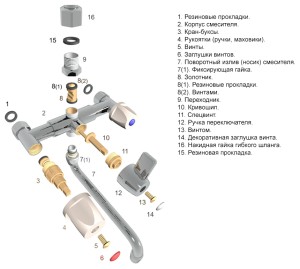

Устройство смесителя вентильного Здесь сказать однозначно нельзя, что лучше вентиль или кран шаровой. Отметим только, что кран удобен в использовании: повернув ручку на 90◦, он перекрывает поступление воды. Тогда как запорный клапан (вентиль) необходимо заворачивать, чтобы открыть либо закрыть подачу воды.
На вентиле есть клапаны с прокладками, которые при износе легко поменять на новые. При этом еще понадобиться со временем менять и сальник. С шаровыми кранами таких проблем не возникает. Здесь только необходимо постоянно ухаживать за поверхностью шара, чтобы она была в идеальном состоянии.
В общем, если у вас жесткая вода, то лучше установить вентиль, т. к. он подлежит частичному ремонту. А если кран повредится, то его нужно будет полностью менять.
А также вентиль для крана купить можно намного дешевле, чем шаровое изделие – всего от 20 руб. всех диаметров. Такая низкая стоимость обусловлена более простой конструкцией запорного клапана (вентиля).
