Пять первых русских подводных лодок. Когда появились подводные лодки

Первая в мире подводная лодка

Энтузиасты из Массачусетса под руководством скульпторов Рика и Лауры Браун восстановили по чертежам действующую копию «Черепахи» - первую в мировой истории подводную лодку, созданную в 18 веке изобретателем Дэвидом Бушнеллом.

История боевых подводных кораблей ведет свое начало с этой неказистой на вид посудины яйцеобразной формы, которая и представляет собой самую первую подводную лодку, примененную в боевых условиях. Это «Черепаха», созданная Дэвидом Бушнеллом, пытливым изобретателем, также подарившим миру первую подводную мину…

Летом 1776 года Англичане контролировали гавань Нью-Йорка с помощью мощного флота, и американцам нужно было что-то предпринимать, чтобы снять морскую блокаду. Дэвид Бушнелл, выпускник Йельского университета и страстный патриот изобрел и построил одноместное подводное устройство.

Разрабатывая идею средства доставки мины с часовым механизмом к борт вражеского корабля, Бушнелл считал «потаенное судно» самым подходящим средством. Но в создании первой подводной лодки, ее создатель столкнулся с множеством проблем конструктивного плана.

Как создать водонепроницаемый корпус, выдерживающий давление воды, как обеспечить судну возможность всплытия и погружения, да и движения, как обеспечить вертикальную устойчивость корабля на поверхности и под водой, управления, и, что немаловажно, каким оружием снабдить подводный корабль.

Бушнеллу удалось не только своеобразно решить эти задачи, но и сделать некоторые новые открытия в инженерном плане - например, он был первым, кто оснастил подводную лодку вентилятором для подачи воздуха внутрь корпуса и двух лопастным винтом в качестве движителя.

Историки, занимающиеся изучением наследия Бушнелла, присваивают этому творению разные названия, самое часто используемое - «Черепаха». Корпус «Черепахи» в профиль представлял собой две одинаковых половинки, напоминающих панцирь черепахи, соединенных между собой.

Высотой немногим более 2-х метров от киля до рубки, корпус был собран из тщательно отформованных дубовых брусьев, и все стыки аккуратно проконопачены.

Чтобы увеличить прочность и водонепроницаемость, весь корпус был стянут стальными лентами и прокрашен смолой. Длина судна составляла 2, 3 м, ширина - 0, 9 м.

Маленький яйцеобразный деревянный корпус субмарины болтался как поплавок даже при маленьком волнении, хоть и был уравновешен свинцовым балансиром на дне корпуса.

В этой вручную управляемой хитроумной лодчонке один человек мог погружаться, открывая клапан и набирая воду в балластную емкость, либо подниматься на поверхность, вытеснив воду из этой емкости с помощью накачанного туда воздуха.

Список литературы

Для подготовки данной работы были использованы материалы с сайта

Первая подводная лодка на плаву

Первая русская подводная лодка появилась еще при Петре I в начале 18-го века. Проектировщиком подлодки был крестьянин Ефим Прокопьевич Никонов из села Покровское, работавший на верфи. В 1718 году он писал Петру I, что может соорудить “потаенное судно”, которое будет ходить под водой и заплывать под самое дно к вражеским кораблям, а там уже можно разбивать дно корабля снарядом.

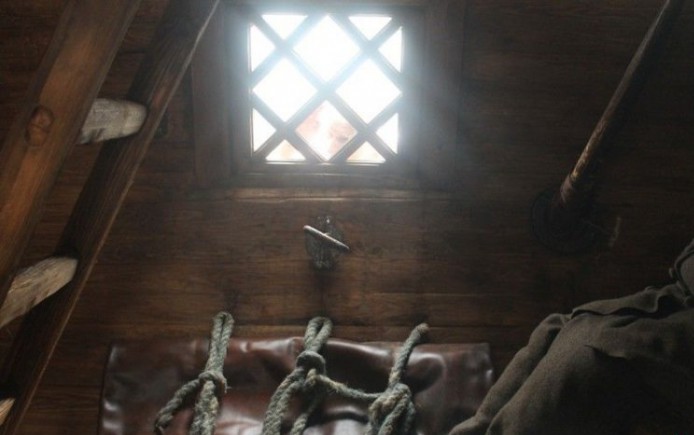

Копия подлодки Никонова в Сестрорецке возле собора Петра и Павла

Петру предложение понравилось и он приказал немедленно приступить к работе, а самого Никонова повысить до “мастера потаенным судов”. И Никонов приступил. Так как до наших дней не дошли ни чертежи, ни описание приходится по маленьким крупицам собирать информацию о строении подлодки. Сохранились данные, что для постройки судна были привлечены бочары, отсюда следует, что форма лодки была скорее всего бочкообразной. И есть свидетельства о выдаче “пятнадцати железных полос шириной в два дюйма и две четверти”, скорее всего для изготовления обручей стягивающих бочкообразную лодку. Во всем строительстве подлодки использовалось дерево, железо, кожа. Размеры лодки были шесть метров длинной и два шириной.

Примерный рисунок работы над подлодкой

Система погружения представляла собой несколько оловянных пластин с множеством капиллярных отверстий, которые монтировались в днище корабля. При всплытии вода, принятая в специальную цистерну через отверстия в пластинах, удалялась за борт с помощью поршневой помпы. Подлодка работала на весельной тяге и весь экипаж состоял из четырех человек, сам Никонов был командиром пробных погружений и руководил всем процессом.

Подлодка Никонова во время погружения

Изначально предполагалось вооружить лодку орудиями, но в процессе постройки планы изменились и Никонов решил соорудить шлюзовую камеру через которую из находящейся под водой подлодки мог выйти водолаз и нанести повреждения вражескому кораблю. Для водолаза конструктор изобрел скафандр с герметичным шлемом и грузами на спине. О истории водолазных костюмов написано Но позднее Никонов все таки вооружил лодку “огненными медными трубами”, к сожалению сведения о принципе их работы до нас не дошли.

Рисунок «Петр на первом испытании подлодки»

Наконец конструктор добрался до тестирования своего детища. Осенью 1724 года недалеко от Петербурга, на озере Разлив в присутствии самого Петра I состоялись первые испытания “потаенного судна”. Подлодка под командованием Никонова опустилась под воду на несколько метров, но из-за неправильных расчетов глубины, стукнулась днищем о камни на дне и треснула. Судно подняли и Петр приободряя изобретателя велел укрепить корпус лодки железными обручами, а чиновникам велел, чтобы “никто конфуз в вину не ставил” по отношении к Никонову. Весной 1725 года, после ремонта судна, конструктор снова попытался испытать его в воде, но обнаружилась течь и погружение отменилось.

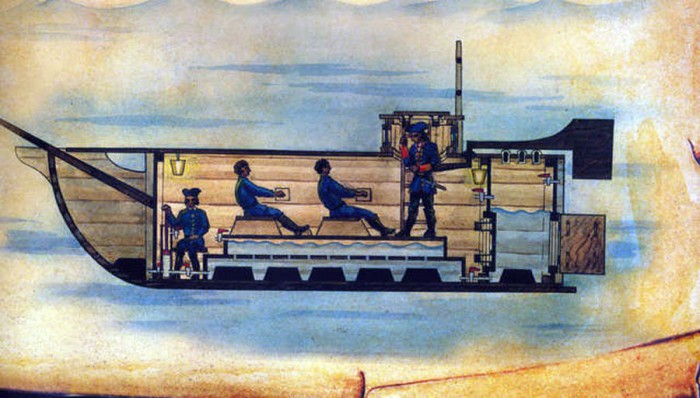

Схема судна

1 - проницаемая часть корпуса со шпагатами

2 - рабочий отсек

3 - шлюзовой отсек

4 - прочная надстройка

5 - входной люк

6 - люк входа в шлюзовой отсек

7 - люк выхода в море

8 - цистерна главного балласта с доской равномерного ее заполнения

9 - арматура заполнения и вентиляция ЦГБ

10 - помпа осушения ЦГБ

11 - твердый балласт

12-14 - клапаны заполнения и осушения шлюзового отсека

15 - вёсла

16 - смотровые окна

17 - руль

18 - ракеты

После смерти Петра I подлодкой Никонова перестали интересоваться, на его требования предоставить рабочую силу и материалы не реагировали или умышленно задерживали ответ. В конце концов коллегия Адмиралтейства свернула работы по подлодке, а изобретателя обвинила в “недействительных строениях” и разжаловала его из мастера в работники. А в 1728 году сослали его в отдаленное Астраханское адмиралтейство. На этом история первого подводного судна заканчивается, но не все так грустно. Есть данные, что сам Никонов, уже после смерти Петра, без финансовой поддержки государства, на одном своем энтузиазме совершил несколько удачных погружении на своем “потаенным судне”.

Вид снаружи на весло

"Дельфин" - первая боевая подводная лодка русского флота, послужившая прототипом для последующего развития отечественных кораблей данного класса вплоть до 1917 г. Проект был разработан специальной комиссией в составе И.Г. Бубнова, М.Н. Беклемишева и И.С. Горюнова. Главные балластные цистерны размещались в легких оконечностях и вентилировались внутрь ПК.

Подводная лодка «Дельфин» - видео

Постройка подводной лодки носила явно экспериментальный характер, и он большой боевой ценности не имел. Проектирование и постройка первой боевой подводной лодки в России явилось началом развития отечественного типа подводных лодок.
По представлению Морского Технического комитета 19 декабря 1900 г. для разработки проекта была назначена комиссия в составе корабельного инженера И. Г. Бубнова (помощника заведующего Опытовым бассейном), М. Н. Беклемишева (преподавателя минного офицерского класса в Кронштадте) и И. С. Горюнова (помощника инженер-механика флота). Для работы комиссии было выделено помещение при Опытовом бассейне в Петербурге; в ее распоряжение были переданы все имевшиеся материалы по подводному плаванию.
Выдающийся инженер и ученый Иван Григорьевич Бубнов (1872-1919) известен в истории отечественного кораблестроения как основоположник строительной механики корабля, создатель первой боевой подводной лодки и корпусов крупнейших линейных кораблей. Его классические работы в этих областях и теперь являются ценнейшими пособиями для судостроителей.

Пятнадцатилетний И. Бубнов в 1887 г. поступил на кораблестроительный факультет Петербургского Технического училища морского ведомства (так называлось в те времена Высшее Во-енно-Морское инженерное училище). В 1891 г. он с отличием закончил курс обучения и имя его было занесено на мраморную доску в числе имен лучших выпускников. Для приобретения практического опыта И. Г. Бубнов проработал три года на казенной верфи “Новое адмиралтейство” в Петербурге.
В 1896 г. он закончил Морскую Академию с высшим баллом по всем дисциплинам. Талантливого инженера оставили в Академии, где он преподавал строительную механику корабля и руководил дипломным проектированием. Все свободное время Бубнов посвящал изучению проблем подводного плавания.
В 1901 г. Иван Григорьевич был назначен главным строителем подводных лодок на Балтийском судостроительном заводе.
В 1909 г. его назначили профессором кораблестроительного факультета Петербургского политехнического института, а в следующем году он стал профессором Морской Академии.
В 1915 г. на конкурсе, объявленном русским правительством, был принят его проект подводного корабля водоизмещением 971 т, хотя он и уступал проекту Голланда (952 г.): было принято решение развивать русский тип подводной лодки.
Преждевременная смерть от сыпного тифа оборвала кипучую жизнь талантливого человека - творца первых русских боевых подводных лодок.

Соавтором Бубнова при создании проектов первых лодок “Дельфин” и “Касатка” был Н. Н. Беклемишев; третий член комиссии И. С. Горюнов работал только до октября 1901 г. Комиссия по проектированию подводной лодки была хорошо информирована о состоянии подводного плавания за рубежом и конструкциях строившихся там подводных лодок. Прежде всего комиссии были известны проекты, представленные на Международный конкурс 1898 г. в Париже, где демонстрировались проекты Джевецкого (“водобронный миноносец”) и Лобэфа (двухкорпусная подводная лодка “Нарвал”). На основе этого проекта Лобэф создал новый проект полуторакорпусной подводной лодки, по которому во Франции в 1901- 1903 гг. были построены 4 подводные лодки.
Бубнов и Беклемишев хорошо знали особенности устройства и других иностранных подводных лодок. Беклемишев неоднократно ездил за границу для ознакомления с конструкциями строившихся там лодок. Так из отчета Беклемишева о командировке в США в 1901 г. видно, что ему удалось побывать на последней лодке Голланда и ознакомиться с ее устройством Оказалось, что на лодках Голланда цистерны главного балласта расположены внутри прочного корпуса. На подводной лодке “Протектор”, построенной в Америке по проекту Лэка, часть водяного балласта была размещена иначе - в надстройке над прочным корпусом. Беклемишев присутствовал во время одного из погружений лодки Голланда. Побывал Беклемишев также в Англии, Германии и Италии.

Собрав и обобщив эти сведения, Бубнов и Беклемишев разработали свой проект, отличавшийся от иностранных. Они разместили главный балласт в концевых легких цистернах, вне прочного корпуса. Такое расположение цистерн главного балласта позволило лодкам русского типа погружаться на предельные для прочного корпуса глубины, не опасаясь того, что при повреждении этих цистерн забортная вода попадет внутрь прочного корпуса лодки.
Для проектирования подводной лодки были выработаны следующие задания.

Прочность и простота устройства при значительной, наибольшей технически достижимой мощности двигателей (исходя из принципа наименьших затрат предложено было строить лодку возможно меньшего водоизмещения, но при скудости сведений о подводных лодках в отношении удельного значения весов по системам и устройствам и нахождении этих данных собственными расчетами водоизмещение лодки было предложено около 100-150т);

Надводная скорость лодки должна быть достаточной лишь для нападения на суда, проходящие мимо нее, так как в первом опыте, по мнению авторов, было невозможно достичь скорости, достаточной для того, чтобы нападать на суда, догоняя их. Лодка должна совершать самостоятельные переходы на поверхности воды, а также погружения из надводного положения в подводное и всплытия. Ввиду сомнений авторов проекта в возможности удовлетворительного управления лодкой под водой при большой скорости, последняя для этой лодки и не считалась особенно важной;

Главным объектом нападения лодки предполагались суда, стоящие на якоре или держащиеся у входа в гавань малым ходом;

Корпус лодки должен по своей прочности обеспечивать экипажу под водой полную безопасность; при этом лодка должна быть снабжена провизией, водой и воздухом;

Вооружение предполагалось исключительно торпедное, причем лодка должна была иметь возможность после выстрела быстро

всплывать на поверхность (ввиду предположения авторов об опасном действии взрыва на корпус лодки, находящейся под водой). Исходя из этих заданий были определены следующие тактико-технические данные лодок:

Водоизмещение в надводном положении 113 и в подводном 123 г;

Рабочая глубина погружения 50 м; корпус обшит деревом для предохранения его при ударах о грунт; разрушение оконечностей лодки не будет влиять на ее боеспособность;

Дальность плавания на поверхности воды при работе бензинового двигателя 700 миль 11-узловых ходом и 2500 миль- средним ходом;

Для подводного хода предложена установка аккумуляторной батареи из 50 элементов емкостью 5000 а-ч, обеспечивающих лодке при работе электродвигателя скорость 8 узлов в течение 3 часов (130 л. с.), 7 узлов в течение 5 часов (100 л. с.) и 6 узлов в течение 10 часов (65 л. с.);

Для стрельбы торпедами предложена установка двух палубных решетчатых аппаратов (с возможным доведением числа аппаратов, после предварительных испытаний лодки, до четырех);

Лодка должна иметь: запас 1 л3 сжатого до 100 атм воздуха; компрессор высокого давления; вентиляторы, способные производить вентилирование всего лодочного объема в течение 12 минут; магнитный компас; электрический камбуз и запас провизии (исключительно в консервированном виде).

В проект этой первой боевой лодки русского флота были заложены основные принципы русского типа лодок, развивавшегося в России до 1915 г. В своем проекте Бубнов и Беклемишев отошли от заграничных типов лодок, особенно в отношении систем погружения и торпедного вооружения, и применили много новых конструктивных решений.
Впоследствии оказалось, что примененный ими способ вентилирования балластных цистерн внутрь прочного корпуса при недостаточном сечении клапанов приводит к существенному увеличению времени погружения.
Неудачным оказался и способ заполнения и осушения цистерн с помощью специальных “помп главного балласта”. К весне 1901 г. проект был разработан и представлен на рассмотрение Морского Технического комитета", а 5 июля 1901 г. последовало распоряжение Балтийскому заводу о постройке лодки по этому проекту. Конструкторское бюро завода под руководством комиссии сразу же приступило к составлению рабочих чертежей.
В течение зимы 1901-1902 гг. Балтийский завод выполнил основные корпусные работы. Постройка лодки задерживалась тем, что механизмы для нее еще не были готовы. В частности, запоздала поставка воздухохранителей, которые изготовлялись на Обу-ховском заводе. Но дольше всего пришлось ожидать бензиновый мотор. Испытания мотора на заводе Даймлера оказались неудачными. Видя невыполнимость условий сдачи, завод Даймлера был готов вообще отказаться от поставки двигателя. Была назначена комиссия (Беклемишев, Долголенко, Вернандер); осмотрев мотор, комиссия составила акт, перечислив в нем все недостатки, которые фирма обязалась устранить в короткое время. Ставилось условие, что мотор будет принят, если выдержит положенные испытания. Через месяц после этого мотор выдержал испытания, развив мощность 315 л. с. Но согласно контракту мотор должен был испытываться вторично на Балтийском заводе.

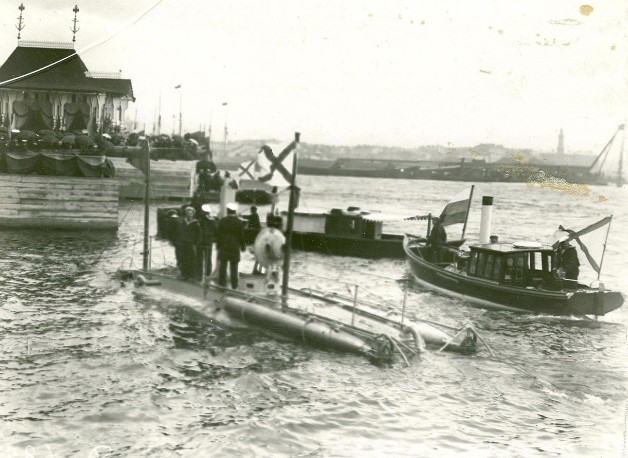

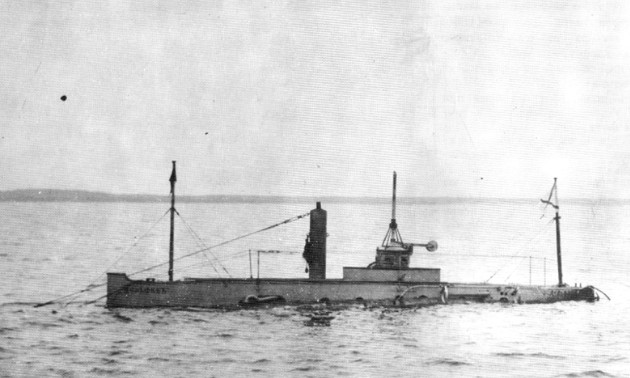

Подводная лодка «Дельфин» до модернизации, Балтийское море 1904 год.

Комиссия решила не дожидаться установки мотора и начала испытания лодки без него, поскольку остальные механизмы и устройства к весне 1903 г. были уже смонтированы на лодке. Лодка, строившаяся сначала под названием “Миноносец № 113”, а затем “Миноносец № 150”, получила название “Дельфин”. На нее была назначена команда из специалистов надводного флота (унтер-офицерского звания), согласившихся добровольно служить на подводной лодке. Командиром “Дельфина” был назначен член комиссии капитан 2 ранга М. Н. Беклемишев. Только в конце июня 1903 г. наконец прибыл мотор, установка которого была сразу же начата. Испытания лодки проходили под постоянным наблюдением членов комиссии.
В это же время американская фирма Голланда строила по своему проекту подводные лодки как для флота США, так и для продажи другим государствам. Лодки этого типа были приобретены царским правительством во время русско-японской войны.
Удачные испытания “Дельфина” доказали возможность самостоятельной постройки подводных лодок на отечественных заводах. В связи с этим Морское министерство 13 августа 1903 г. дало указание начать разработку проекта подводной лодки увеличенного водоизмещения (до 140 г). Эскизный проект новой лодки был подготовлен комиссией под руководством Бубнова и 20 декабря того же года Морской Технический комитет одобрил этот проект.
Согласно принятой в 1903 г. десятилетней судостроительной программе Морское министерство предполагало построить к 1914 г. 10 подводных лодок. В соответствии с этой программой 2 января 1904 г. Балтийскому заводу был выдан заказ на постройку первой подводной лодки типа “Касатка” водоизмещением 140 т по проекту Бубнова и Беклемишева.
С особой остротой возникла проблема подготовки команд и офицеров для строившихся подводных лодок. В те годы в России не было никакой организации для подготовки специалистов-подводников. Единственным авторитетом в этом вопросе считался Беклемишев; на него и возложили дело подготовки кадров для строившихся подводных лодок.

У Беклемишева был единственный путь - готовить команды из специалистов, снятых с надводных кораблей, практическим путем, в процессе постройки и испытаний лодок. А пока таковых еще не было, решено было использовать для этой цели подводную лодку «Дельфин», которая, несмотря на требование Наместника Дальнего Востока Алексеева срочно отправить ее в Порт-Артур, была оставлена в Петербурге.
Чрезмерная спешка в обучении команд на «Дельфине» привела к аварии и гибели значительного числа обучавшихся на ней людей. 16 июня 1904 г. в 9.30 утра «Дельфин» погружался у западной стенки Балтийского завода, имея на борту, кроме своей основной команды (10 матросов и 3 офицера), 24 матроса с других лодок «с целью приучения их к нахождению на лодке в подводном положении».
До этого «Дельфин» уже произвел 17 учебных погружений, причем число излишних людей (сверх своей штатной команды) доходило иногда до 45. Несмотря на такую большую перегрузку (около 4 г), все предыдущие погружения лодки проходили благополучно благодаря опытности ее командира - капитана 2 ранга Беклемишева. У него было три помощника: лейтенанты Черкасов и Елагин и поручик по Адмиралтейству Горазеев. Лейтенант Черкасов выделялся своим хладнокровием, распорядительностью и знанием дела, участвовал во всех предыдущих погружениях и неоднократно управлял погружением лодки под руководством Беклемишева. 16 июня Беклемишев был командирован в Кронштадт по делам службы и его, как обычно, остался замещать Черкасов. В этот день он впервые погружался самостоятельно. Лодка имела перегрузку около 2 т. Погода была тихая, на Неве не было никакого волнения; суда по реке не проходили.

Следует отметить, что подводная лодка «Дельфин» имела существенный конструктивный недостаток: во время погружения надо было держать приоткрытым рубочный люк для стравливания давления воздуха. Упомянутый недостаток лодки вызывался тем, что цистерны главного балласта, расположенные в оконечностях лодки, самотеком заполнялись очень медленно; лодка погружалась около 10 минут. Для ускорения заполнения концевых цистерн были приспособлены специальные «сосуны» в виде соединения внутренней вентиляции этих цистерн с приемными трубами судовых вентиляторов, отсасывающих из цистерн воздух; благодаря разрежению цистерны заполнялись быстрее. Воздух от вентиляторов поступал в лодку, в ней повышалось давление, которое и стравливалось при погружении через рубочный люк. В самом конце заполнения концевых цистерн главного балласта требовалось закрыть рубочный люк. Этот момент Черкасов упустил, вода хлынула в люк, и лодка затонула.
Когда в рубку хлынула вода, один из матросов пытался закрыть крышку рубочного люка, но его защемило между крышкой и комингсом. Другие матросы вытащили из люка погибшего товарища. Три матроса успели выйти из лодки первыми. После них вынырнули на поверхность еще 7 матросов и 2 офицера (Елагин и Горазеев). Погибли лейтенант Черкасов и 24 матроса.
Характерно, что в составленном 21 июня 1904 г. акте комиссии о конструктивных недостатках лодки ничего не было сказано и вся вина за происшедшую аварию была возложена на временно командовавшего лодкой лейтенанта Черкасова; Труп Черкасова был найден не в рубке, а в кормовой части лодки. Уход Черкасова со своего поста при затоплении лодки осуждался комиссией в упомянутом акте.

Иначе освещает поведение Черкасова М. Н. Беклемишев. При опросе на следствии он показал: «по словам кого-то из спасшихся нижних чинов команды судна, сам (т. е. Черкасов,-Г. Т.) во время гибели последнего не пожелал спасаться, а удалился в корму». Из показания Беклемишева видно, что Черкасов, находясь под рубочным люком и имея полную возможность вынырнуть из лодки одним из первых, не воспользовался этой возможностью. Он проявил исключительное мужество, следуя традиции моряков: в случае гибели корабля командир покидает его последним. При погружении лодки у концевых цистерн находились офицеры-Елагин (в носу) и Горазеев (в корме). Они были дальше от рубочного люка, чем многие матросы. Однако матросы помогали офицерам пробраться к рубочному люку и вынырнуть на поверхность (что видно из показаний Елагина на следствии о причинах аварии лодки).
Лодка была поднята и восстановлена, после чего подверглась поверочным испытаниям, а осенью 1904 г. была отправлена во Владивосток.
15.11 по 23.12.1904 г перевезена по ж.д. из СПб. во Владивосток и зачислена в состав Сибирской флотилии. Во время русско-японской войны несла позиционную и дозорную службы на подходах к зал. Петра Великого. 5.05.1905 г затонула во Владивостокском порту от взрывов паров бензина, но была поднята, восстановлена и вновь введена в строй. Капитальный ремонт в 1909 г во Владивостокском порту. 9.06.1916 г 6ыла доставлена по ж.д. из Владивостока в Архангельск и в 8.10.1916 г зачислена в состав флотилии СЛО. 26.04.1917 г выброшена на берег Кольского зал. во время сильного шторма. 2.08.1917 г сдана к Мурманскому военному порту на хранение и 23.08.1917 г исключена из состава флотилии СЛО. После гражданской войны передана Госсудоподъему, затем - Беломорской партии ЭПРОН при СНК СССР, исключена из списков плавсредств Наркомвода и сдана “Рудметаллторгу” для разборки.

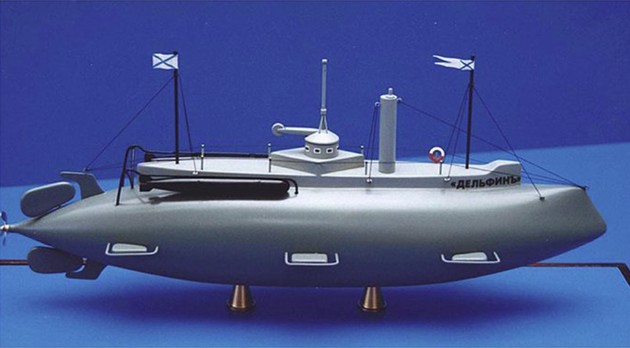

Подводная лодка «Дельфин» (1901 - 1904 года.)

Тактико-технические характеристики подводной лодки «Дельфин»

Главный конструктор	И. Г. Бубнов
Скорость (надводная)	9 узлов
Скорость (подводная)	6 узлов
Рабочая глубина погружения	50 метров
Экипаж	10-20 человек
Размеры	Водоизмещение надводное: 113,0 т Водоизмещение подводное: от 124 т до 135,5 т Длина наибольшая (по КВЛ): 19,6-20,0 м Ширина корпуса наиб.: 3,66 м Средняя осадка (по КВЛ): 2,9 м
Силовая установка	бензиновый двигатель 320 л.с., электромотор 138,6 л.с., аккумуляторные батареи 50 элементов
Вооружение	2 ТА Джевецкого, 2 торпеды образца 1898 года

(подлодка, пл, субмарина) - корабль, способный погружаться и длительное время действовать в подводном положении. Важнейшее тактическое свойство подводной лодки - скрытность.

Идея боевого применения подводного судна впервые была высказана Леонардо да Винчи. Впоследствии он уничтожил свой проект, так как опасался разрушительных последствий подводной войны. Иногда среди прообразов подводных лодок называют также «чайки», удлинённые лодки запорожских казаков, которые могли использоваться и в перевёрнутом состоянии.

Англичанин Уильям Боурн в 1578 году описал гренландскую подводную лодку из тюленьих шкур и кожаный подводный корабль с балластными цистернами и вытяжной трубой - шноркелем, воевавший в Чёрном море.

Впервые действующий образец подводной лодки был создан в 1620 году для короля Англии Джеймса голландским инженером Корнелиусом ван Дреббелем (1572-1633): в Лондоне была построена и успешно испытана в Темзе вёсельная подводная лодка.

В России попытки построить подводную лодку предпринимались при Петре Великом: крестьянином-самоучкой Ефимом Никоновым в Петербурге на галерном дворе в присутствии Петра I была испытана действующая модель подводной лодки. Но со смертью царя проект «потаённого огненного судна большого корпуса» не был доведен до конца.

Первая попытка применения подводной лодки относится к войне за независимость Соединенных Штатов Америки. «Черепаха» Бушнелла попыталась атаковать британский флагман, но была обнаружена и, чтобы скрыться, ей пришлось подорвать мину, не успев присоединить с помощью бурава ее к днищу корабля.

Фултон, создатель парохода «Клермонт», начавшего регулярное пароходное сообщение по Гудзону, обращался к Наполеону с готовым проектом подводной лодки для действий против англичан, но поначалу был отвергнут, а затем, после подписания англо-французского мирного договора сам отказался раскрывать детали своего проекта. Имеются сведения, что после пленения Наполеона на острове Эльба его сторонники рассматривали вопрос о его побеге на подводной лодке.

Известна, также, подводная лодка русского изобретателя Шильдера, движетелем которой служил гребные устройства, повторяющие форму утиной лапы.

Идея боевого применения подводного судна была популяризирована в романе Жюля Верна «20 тысяч лье под водой», написанном в 1870 году. В романе описывается подводная лодка «Наутилус», которая таранит и уничтожает надводные корабли, используя металлический «бивень», располагающийся на носу лодки. Ни о каких прототипах торпед или иного оружия в романе речи не шло. В романе "Таинственный остров" пиратское судно атакуется и топится морской миной, заложенной капитаном Немо. Влияние романа «20 тысяч лье под водой» на умы было столь сильно, что первую атомную подводную лодку назвали в честь «Наутилуса» Жюля Верна. Кроме того, "Наутилус" в «20 тысяч лье под водой» широко применяется в научно-исследовательских целях.

Первая настоящая подводная лодка, принявшая участие в вооружённых действиях, была создана в США Хорасом Л. Ханли (H.L.Hunley) во время Гражданской войны во флоте Конфедерации. Она представляла собой паровозный котёл, на обоих концах которого были смонтированы заострённые оконечности. Погружение осуществлялось заполнением двух балластных цистерн на носу и корме, которые для всплытия продувались ручными помпами, а для срочного всплытия сбрасывался железный балласт, закреплённый на днище. Гребной винт вращался при помощи коленчатого вала восемью матросами. Вооружение состояло из мины, закреплённой на длинном стальном шесте на носу лодки. Наблюдение, вход и выход экипажа из лодки осуществлялись через две небольшие башенки.

17 февраля 1864 года Hunley потопила винтовой корвет северян Housatonic, причём ей удалось спастись после взрыва. Но спустя 45 минут она затонула от приливной волны, захлестнувшей открытый люк, открыв счёт авариям на подводных кораблях, но тем не менее доказав возможность их боевого применения.

Первая российская субмарина конструктора Ивана Александровского была построена на Балтийском заводе в Санкт-Петербурге в 1866 году. В 1878-1881 годах в России по проекту инженера Джевецкого были построены пятьдесят небольших подводных лодок, которые предназначались для обороны морских крепостей. Первая подводная лодка конструкции Джевецкого была испытана в Одессе.

Морская подводная лодка или торпедная лодка «Жимнот» (Gymnote - фр. Угорь) была спущена на воду Францией в 1887.

В конце XIX века появились лодки с электрической силовой установкой, затем с бензиновой и дизельной для надводного плавания и с электрической для подводного.

Российскому подводному флоту исполнилось 110 лет.

На рубеже XIX-XX вв. в руководстве Российской империи начали отчетливо понимать необходимость создания собственного военного подводного флота.

Необходимость эта была вызвана успешным развитием подобной кораблестроительной отрасли в странах Европы и в США. И уже в январе 1901 года по предложению главного инспектора кораблестроения России генерал-лейтенанта Е.Н.Кутейникова в Санкт-Петербурге началось профессиональное проектирование отечественных боевых подводных лодок. К этому времени уже было освоено промышленное производство электродвигателей и электрических аккумуляторов, позволяющих обеспечить движение подводной лодки в подводном положении, двигателей внутреннего сгорания, в том числе дизелей, которые обладали высокой экономичностью и оказались наиболее пригодными в качестве двигателей надводного хода. В качестве подводного оружия для подводных лодок наиболее эффективными оказались торпеды, которые позволяли им атаковать надводные суда стоящие как на якоре, так и движущиеся в открытом море.

4 января 1901 года морское министерство утвердило «Строительную комиссию подводных лодок», которую возглавил талантливый инженер-кораблестроитель И.Г.Бубнов. Комиссия разработала проект 1-ой отечественной боеспособной подводной лодки «Дельфин». В 1901 г. И.Г.Бубнов был назначен её строителем при Балтийском заводе, руководил её испытаниями и сдачей флоту в эксплуатацию.

29 августа 1903 года практически полностью готовую и стоявшую у достроечной стенки завода первую подводную лодку «Дельфин» посетил император Николай II. Государь остался доволен, и лодка была принята на вооружение. Так было положено начало созданию подводных сил Российского флота. Надо отметить, что постройка подводной лодки «Дельфин» носила явно экспериментальный характер и большой боевой ценности она не имела. Это был первенец наших подводных сил.

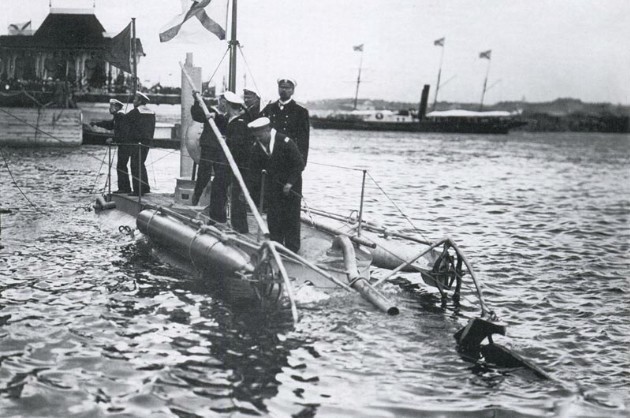

Император Николай II принимает доклад командира подводной лодки «Дельфин» капитана II ранга М.К. Беклемишева на Балтийском судостроительном заводе.

В связи с началом строительства подводных лодок остро встал вопрос о подготовке кадров: команд и офицеров-специалистов для службы на них: они комплектовались исключительно из добровольцев. Обучение проходило на подводной лодке «Дельфин», которая была и первой учебной подводной лодкой по подготовке специалистов-подводников, а капитан 2 ранга М.Н.Беклемишев их первым командиром-наставником и учителем.

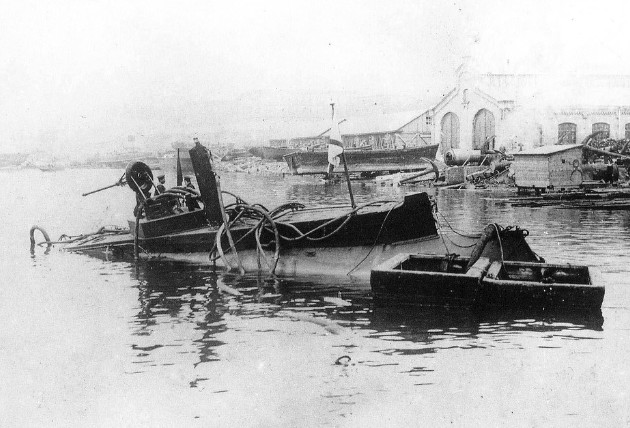

Не обошлось и без потерь. Так 29 (16) июня 1904 г. во время 18-го учебного погружения на Неве подводная лодка «Дельфин» затонула. Командовал «Дельфином» в этот выход лейтенант А.Н.Черкасов. На лодке кроме него находились два офицера и 34 нижних чина, из которых только четверо принадлежало к команде «Дельфина», остальные осваивали азы подводного плавания «с целью приучения их к нахождению на лодке в подводном положении». А.Черкасов очевидно не учел перегрузку лодки (24 человека весят около 2 т) и, как следствие этого, большую, чем обычно, скорость погружения.

Нештатную ситуацию усугубили конструктивные недостатки лодки. Спаслось только 2 офицера и 10 матросов. Лейтенант А.Н.Черкасов и 24 матроса выйти не успели и погибли. Через трое суток подводную лодку подняли. Подводников похоронили на Смоленском кладбище. На надгробии выгравированы 24 фамилии погибших. Рядом в отдельной могиле захоронен лейтенант А.Н.Черкасов. На его надгробии имеется надпись: «Здесь покоится тело лейтенанта Анатолия Ниловича Черкасова погибшего на миноносце «Дельфин» 16 июня 1904 г. вместе с командою 24 чел. Нижних чинов». Это были первые потери первой боевой подводной лодки Российского флота.

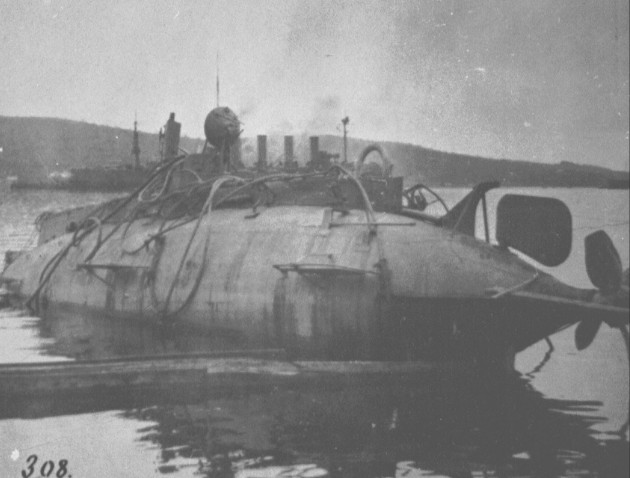

Дельфин" во Владивостоке.

Русско-японская война 1904-1905 гг. стала первой в мировой истории, в которой приняли участие подводные лодки – корабли нового типа, которые к этому времени еще только начинали занимать свое место в составе военных флотов ведущих морских держав мира.

В апреле 1904 года у Порт-Артура на минах подорвались броненосцы «Ясима» и «Хацусе», японцы же посчитали, что их атаковали подводные лодки, и вся эскадра долго и яростно стреляла в воду. Командующий 1-й Тихоокеанской эскадрой контр-адмирал В.К.Витгефт приказал при подрыве японских броненосцев дать радиограмму, что адмирал благодарит подводные лодки за удачное дело. Конечно, японцы перехватили это сообщение и «приняли его к сведению». В 1904 году во Владивосток по железной дороге начали отправлять подводные лодки.

В конце декабря 1904 года там уже находились восемь подводных лодок. 14 (1) января 1905 г. приказом командира Владивостокского порта все эти лодки организационно вошли в Отдельный отряд миноносцев, который, в свою очередь, подчинялся начальнику Владивостокского отряда крейсеров контр-адмиралу К. Я. Иессену. Непосредственное руководство действиями Отдельного отряда возложили на командира подводной лодки «Касатки» лейтенанта А.В. Плотто, а его заместителем был назначен лейтенант И.И.Ризнич, командовавший подводной лодкой «Щука». А.Плотто был первый командир первого тактического Отдельного отряда подводных лодок (Родился А.В. Плотто 12 марта 1869 г., впоследствии вице-адмирал, военно-морской деятель, теоретик и практик подводного плавания. Умер в 1948 г. в возрасте 79 лет, похоронен в Пирее (Греция)). К концу 1905 года во Владивостоке находилось 13 единиц подводных лодок.

Ни в одной из стран мира к началу русско-японской войны еще не было выработано осмысленных взглядов на роль подводных лодок в составе их флотов. Поэтому Морскому ведомству России приходилось разрабатывать планы использования своих подводных лодок в войне на море, не имея никакого опыта. Никто реально не представлял, на что способны подводные лодки и как они должны действовать.

Командир «Сома» лейтенант князь Владимир Владимирович Трубецкой писал, что «…лодками, по существу, никто не руководил, а тем командирам, которые хотели что-либо сделать, инициативы не давали…». И далее: «…Все приходилось делать впервые, даже придумывать командные слова для управления лодкой. В основном их разработал командир «Ската» лейтенант Михаил Тьедер и командир «Щуки» лейтенант Ризнич» (многие из этих «командных слов» сохранились и до нашего времени: «По местам стоять. К всплытию», «По местам стоять. К погружению», «Продуть балласт», «Осмотреться в отсеках» и другие). Их боевая деятельность свелась к несению дозорной службы, ведению ближней разведки и охране побережья в районе Владивостока.

Только в одном случае русским подводным лодкам при несении дозорной службы и ведении разведки удалось обнаружить японские корабли. Впервые в практике боевых действий русский офицер-подводник командир «Сома» - лейтенант князь В. В. Трубецкой видел в перископ не учебный щит-цель, а корабли врага. Он принял решение атаковать противника. «Сом» погрузилась и начала маневрирование с целью занятия удобной позиции для залпа, но японские корабли обнаружили её, открыли огонь и пошли на таран. «Сом» погрузилась на 12 метров и произвела маневр уклонения с целью снова занять удобную позицию для производства торпедного залпа. Но внезапно опустившийся на море туман позволил кораблям противника скрыться. Хотя боевого столкновения не произошло, и эта атака не была успешной, но она сыграла положительную роль.

Этот случай стал попыткой первой подводной атаки в истории отечественного подводного флота и совершил ее лейтенант князь В.В. Трубецкой. Впервые в мировой истории встретились новые противники - надводные корабли и подводная лодка, начав в тот далекий день противостояние, неоконченное и по настоящее время.

Поначалу подводные лодки относились к классу миноносцев. К 1906 году Россия имела 20 таких подводных миноносцев. Это обстоятельство привело к тому, что 11.03.1906 года по Морскому ведомству морским Министром вице-адмиралом А.А.Бирилевым был подписан приказ №52, в котором государь император учредил новый флот в России - подводный.

С этого времени и началась история подводных сил России как рода сил Военно-Морского Флота. Уже через три недели после приказа №52 был официально создан первый в России учебный отряд подводного плавания. Целью отряда была подготовка кадров подводников, приемка подводных лодок от промышленности, их укомплектование, ввод в строй.

«Форель»

Эта лодка была построена Круппом в 1902-1903 гг на свои средства, чтобы привлечь внимание германского правительства к подводным лодкам, строительство которых приняло широкие масштабы в главнейших морских государствах. Таким образом, «Форель» была зародышем германского подводного флота. Лодка строилась под большим секретом, но не имела боевого значения.

Водоизмещение «Форели» составляло 17/18 т. Батарея электрических аккумуляторов и электродвигатель обеспечивали лодке скорость хода не более 4-5 узла и дальность плавания около 20 миль при скорости 3.5 узла. Вооружение лодки состояло из 2 торпедных аппаратов, установленных вне корпуса 2.

Эта лодка по прибытии во Владивосток вызывала недоверие у русских моряков, среди которых не находилось желающих плавать на ней. Только после плавания на «Форели» самого Беклемишева нашлись матросы, изъявившие желание служить на этой лодке. Однако в море она не выходила, отстаиваясь в гавани «в состоянии готовности» с сентября 1904 г.

«Сом»

Подводная лодка «Сом» (б. «Фультон») – одна из первых боевых подводных лодок, построенных фирмой Голланда, намеревавшейся продать ее правительству США. В связи с началом войны с Японией приобрела эту лодку Россия. Лодка была собрана окончательно в Петербурге на Невском заводе и отправлена во Владивосток. 1 февраля 1905 г. лодка была готова к выходам в море, но на ней отсутствовали торпеды, оставшиеся в Петербурге (они прибыли только в конце марта). Первую практическую стрельбу на «Соме» произвели 13 апреля.

Мореходные качества этой лодки были невысоки. Часто выходил из строя бензиновый мотор. Командир лодки докладывал: «В цилиндрах бензиномотора, по окончании плавания под водой, всегда оказывается вода; принятые меры не привели к желаемым результатам». Кроме того, была ненадежной батарея аккумуляторов.

«Щука»

Эта лодка типа «Сом» была построена Невским заводом в 1904 г. по проекту Голланда, отправлена из Петербурга на Дальний Восток летом 1905 г. и собрана окончательно во Владивостоке 4 ноября 1905 г. Задержка в готовности лодки произошла из-за множества переделок, в частности, переделок воздухопровода.

На «Щуке» условия обитаемости личного состава были значительно хуже из-за применения более длинных торпед, занимавших в носовом отделении, где помешалась команда, много места. Командир лодки доносил, что жизнь команды в походах «становится невыносимой».

«Касатка»

Четыре лодки этого типа прибыли во Владивосток в середине декабря 1904 г.; из них лишь одна «Касатка» до отправки на Дальний Восток была испытана в Финском заливе на погружение и подводный ход. По окончании монтажа во Владивостоке, в марте 1905 г. «Касатка» ходила под водой.

9 апреля «Касатка» вышла к корейским берегам и прошла южнее залива Гишкевича. Пробыв в походе 7 дней, лодка вернулась из-за оборжавления торпед. Командир доносил, что стальные торпеды непригодны для активных действий (на самом же деле виновато было только отсутствие смазки торпед).

«Скат»

Лодка прибыла во Владивосток с большими недоделками. Окончательно была собрана 29 марта 1905 г. и с 3 апреля начала выходить в море с целью учебно-боевой подготовки. Стрельба торпедами началась 13 июня; из 10 выстрелов 6 были удачными, 3 торпеды сошли с курса и одна зарылась.

Во время плавания выяснилось много недостатков. В отзывах командира лодки отмечалась медленность погружения: «цистерны удавалось заполнить в течение 5-6 минут». Кроме того, отмечалась трудность управления вертикальным рулем: «Чтобы переложить с борта на борт руль, требуется 140 оборотов штурвала… рулевой сильно утомляется… отсюда следует запоздание действия рулем и большая циркуляция под водой». Наряду с этим командир доносил о вертикальной неустойчивости лодки на подводном ходу и предлагал увеличить площадь горизонтальных рулей, сделав их более сбалансированными. В отчете особо отмечался конструктивный недостаток рубки: в штормовую погоду вода попадала в лодку через входной люк. который нельзя было закрывать при работе бензиновых моторов.

«Фельдмаршал граф Шереметев»

Эта лодка была собрана окончательно во Владивостоке и начала плавать в первых числах мая 1905 г. 9 мая было повреждено динамо, которое исправляли 10 дней. Затем лодка приступила к торпедным стрельбам: первые три выстрела были хорошими, остальные – неудачными вследствие задержки хвостовой части торпеды «щипцами» решетчатого аппарата. При обследовании обнаружилось оборжавление пружин, раскрывающих «щипцы» при выходе торпеды из аппарата.

«Налим»

Подводная лодка «Налим» была окончательно собрана во Владивостоке 7 мая 1905 г. Уже 9 мая взорвался один из аккумуляторов - от искры при смене предохранителя. Плавание лодки вначале проходило очень неудачно из-за того, что техника была плохо освоена личным составом. В течение лета 1905 г. лодка несколько раз внезапно и с большим дифферентом уходила на глубину до 55 м.

«Осетр»

Эту подводную лодку Лэка вследствие переделки транспортера удалось отправить из Петербурга только в марте 1905 г. 12 мая лодка «Осетр» была спущена на воду и приступила к погружениям в гавани. 14 июня при первой зарядке аккумуляторов обнаружилось, что все они испорчены.

«Судак»

Эта лодка только 2 августа начала тренироваться в плавании под водой и 21 сентября произвела первую стрельбу торпедами, которые при выходе из аппарата шли хорошо по направлению к цели.

«Кефаль»

Эта лодка (также Лэка) была спущена на воду 5 августа. Первое погружение состоялось 12 октября. С 14 октября выходила в море для разведки по бухтам; 15 ноября сломался зубец шестерни помпы вследствие попадания постороннего предмета. 21 ноября повреждение было исправлено.

Другие лодки Лэка так и не были закончены до конца 1905 г. В последнее время стали известны материалы об участии в военных действиях лодки «Кета». В 1904 г. лейтенант Янович-2-й переделал одну из лодок Джевецкого по своему проекту. Был установлен бензиновый мотор; лодку вооружили торпедным аппаратом, корпус лодки удлинили, и в результате переоборудования получился совершенно новый полуподводный корабль.
