Подводная лодка строение. Понятие об устройстве подводной лодки

13.06.2019

Подводные лодки - особый класс боевых кораблей, которые кроме всех качеств военных кораблей обладают способностью плавать под водой, маневрируя по курсу и глубине. По конструктивному исполнению (рис. 1.20) подводные лодки бывают:

О д н о к о р п у с н ы е, имеющие один прочный корпус, который заканчивается в носу и корме хорошо обтекаемыми оконечностями легкой конструкции;
- п о л у т о р а к о р п у с н ы е, имеющие кроме прочного корпуса еще и легкий, но не по всему обводу прочного корпуса;
- д в у к о р п у с н ы е, имеющие два корпуса - прочный и легкий, причем последний полностью облегает по периметру прочный и простирается на всю длину лодки. В настоящее время большинство подводных лодок являются двукорпусными.

Рис. 1.20. Конструктивные типы подводных лодок:
а - однокорпусная; б - полуторакорпусная; в - двукорпусная; 1 - прочный корпус; 2 - боевая рубка; 3 - надстройка; 4 - киль; 5 - легкий корпус

Прочный корпус - основной конструктивный элемент подводной лодки, обеспечивающий безопасное нахождение ее на предельной глубине. Он образует замкнутый объем, непроницаемый для воды. Пространство внутри прочного корпуса (рис. 1.21) разделяется поперечными водонепроницаемыми переборками на отсеки, которые называются в зависимости от характера вооружения и оборудования, располагающихся в них.

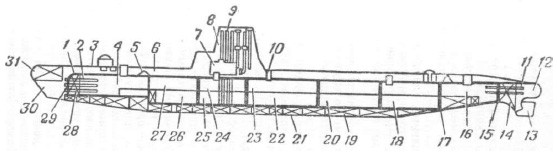

Рис. 1.21. продольный разрез дизель-аккумуляторной подводной лодки:
1 - прочный корпус; 2 - носовые торпедные аппарты; 3 - легкий корпус; носовой торпедный отсек; 5 - торпеднопогрузочный люк; 6 - надстройка; 7 - прочная боевая рубка; 8 - ограждение рубки; 9 - выдвижные устройства; 10 - входной люк; 11 - кормовые торпедные аппараты; 12 - кормовая оконечность; 13 - перо руля; 14 - кормовая дифферентная цистерна; 15 - концевая (кормовая) водонепроницаемая переборка; 16 - кормовой торпедный отсек; 17 - внутренняя водонепроницаемая переборка; 18 - отсек главных гребных электродвигателей и электростанция; 19 - балластная цистерна; 20 - машинный отсек; 21 - топливная цистерна; 22 , 26 - кормовая и носовая группы аккумуляторных батарей; 23, 27 - жилые помещения команды; 24 - центральный пост; 25 - трюм центрального поста; 28 - носовая дифферентная цистерна; 29 - концевая (носовая) водонепроницаемая переборка; 30 - носовая оконечность; 31 - цистерна плавучести.

Внутри прочного корпуса размещаются помещения для личного состава, главные и вспомогательные механизмы, оружие, различные системы и устройства, носовая и кормовая группы аккумуляторных батарей, различные запасы и т. п. На современных подводных лодках вес прочного корпуса в общем весе корабля составляет 16-25%; в весе только корпусных конструкций - 50-65%.

Конструктивно прочный корпус состоит из шпангоутов и обшивки. Ш п а н г о у т ы имеют, как правило, кольцевую, а в оконечностях эллиптическую форму и изготовляются из профильной стали. Устанавливаются они один от другого на расстоянии 300-700 мм в зависимости от конструкции лодки как с внутренней, .так и с наружной стороны обшивки корпуса, а иногда и комбинированно с той и другой стороны вплотную.

О б ш и в к а прочного корпуса изготовляется из специальной прокатной листовой стали и приваривается к шпангоутам. Толщина листов обшивки доходит до 35 мм в зависимости от диаметра прочного корпуса и предельной глубины погружения подводной лодки.

П е р е б о р к и прочного корпуса бывают прочные и легкие. Прочные переборки делят внутренний объем современных подводных лодок на 6-10 водонепроницаемых отсеков и обеспечивают подводную непотопляемость корабля. По расположению они бывают внутренними и концевыми; по форме - плоскими и сферическими.

Легкие переборки предназначены для обеспечения надводной непотопляемости корабля. Конструктивно переборки выполняются из набора и обшивки. Набор переборки обычно состоит из нескольких вертикальных и поперечных стоек (балок). Обшивка изготовляется из листовой стали.

Концевые водонепроницаемые переборки обычно равнопрочны с прочным корпусом и замыкают его в носовой и кормовой частях. Эти переборки служат на большинстве подводных лодок жесткими опорами для торпедных аппаратов.

Отсеки сообщаются через водонепроницаемые двери, имеющие круглую или прямоугольную форму. Эти двери снабжены быстродействующими запирающими устройствами.

В вертикальном направлении отсеки разделяются платформами на верхнюю и нижнюю части, а иногда помещения лодки имеют многоярусное расположение, что увеличивает полезную площадь платформ, приходящуюся на единицу объема. Расстояние между платформами «в свету» делается более 2 м, т. е. несколько большим, чем средний рост человека.

В верхней части прочного корпуса устанавливается прочная (боевая) рубка, сообщающаяся через рубочный люк с центральным постом, под которым расположен трюм. На большинстве современных подводных лодок прочная рубка выполняется в виде круглого цилиндра небольшой высоты. Снаружи прочная рубка и устройства, расположенные за ней, для улучшения обтекания при движении в подводном положении закрываются легкими конструкциями, которые называются ограждением рубки. Обшивка рубки изготовляется из листовой стали той же марки, что и прочный корпус. Торпедо- погрузочный и входные люки располагаются также вверху прочного корпуса.

Ц и с т е р н ы предназначены для погружения, всплытия, удифферентования лодки, а также для хранения жидких грузов. В зависимости от назначения бывают цистерны: главного балласта, вспомогательного балласта, корабельных запасов и специальные. Конструктивно они выполняются либо прочными, т. е. рассчитанными на предельную глубину погружения, либо легкими, способными выдерживать давление 1-3 кг/см2. Они располагаются внутри прочного корпуса, между прочным и легким корпусом и в оконечностях.

К и л ь - сварная или клепаная балка коробчатого, трапециевидного, Т-образного, а иногда и полуцилиндрического сечения, привариваемая к днищевой части корпуса лодки. Он предназначен для усиления продольной прочности, предохранения корпуса от повреждения при покладке на каменистый грунт и постановке на клетку дока.

Легкий корпус (рис. 1.22) - жесткий каркас, состоящий из шпангоутов, стрингеров, поперечных непроницаемых переборок и обшивки. Он придает подводной лодке хорошо обтекаемую форму. Легкий корпус состоит из наружного корпуса, носовой и кормовой оконечностей, палубной надстройки, ограждения рубки. Форму легкого корпуса полностью определяют наружные обводы корабля.

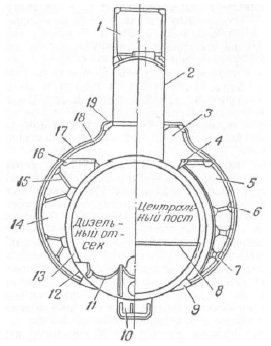

Рис. 1.22. Поперечный разрез полуторакорпусной подводной лодки:
1 - ходовой мостик; 2 - боевая рубка; 3 - надстройка; 4 - стрингер; 5 - уравнительная цистерна; 6 - подкрепляющая стойка; 7, 9 - кницы; 8- платформа; 10 - коробчатый киль; 11 - фундамент главных дизелей; 12 - обшивка прочного корпуса; 13 - шпангоуты прочного корпуса; 14 - цистерна главного балласта; 15 - раскосные стойки; 16 - крышка цистерны; 17 - обшивка легкого корпуса; 18 - шпангоут легкого корпуса; 19 - верхняя палуба

Наружным корпусом называется водонепроницаемая часть легкого корпуса, расположенная вдоль прочного корпуса. Он закрывает прочный корпус по периметру поперечного сечения лодки от киля до верхнего водонепроницаемого стрингера и простирается по длине корабля от носовой до кормовой концевых переборок прочного корпуса. Ледовый пояс легкого корпуса располагается в районе крейсерской ватерлинии и простирается от носовой оконечности до миделя; ширина пояса около 1 ж, толщина листов - 8 мм.

Оконечности легкого корпуса служат для придания обтекаемости обводам носа и кормы подводной лодки и простираются от концевых переборок прочного корпуса до форштевня и ахтерштевня соответственно.

В носовой оконечности размещаются: носовые торпедные аппараты, цистерны главного балласта и плавучести, цепной ящик, якорное устройство, гидроакустические приемники и излучатели. Конструктивно она состоит из обшивки и сложной системы набора. Выполняется из листовой стали того же качества, что и наружный корпус.

Форштевень - кованая или сварная балка, обеспечивает жесткость носовой кромки корпуса лодки.

В кормовой оконечности (рис. 1.23) размещаются: кормовые торпедные аппараты, цистерны главного балласта, горизонтальные и вертикальные рули, стабилизаторы, гребные валы с мортирами.

Рис. 1.23. Схема кормовых выступающих устройств:
1 - вертикальный стабилизатор; 2 - вертикальный руль; 3 - гребной винт; 4 - горизонтальный руль; 5 - горизонтальный стабилизатор

Ахтерштевень - балка сложного сечения, обычно сварная; обеспечивает жесткость кормовой кромки корпуса подводной лодки.

Горизонтальные и вертикальные стабилизаторы придают при движении устойчивость подводной лодке. Через горизонтальные стабилизаторы (при двухвальной энергетической установке) проходят гребные валы, на концах которых устанавливаются гребные винты. За гребными винтами в одной плоскости со стабилизаторами устанавливаются кормовые горизонтальные рули.

Конструктивно кормовая оконечность состоит из набора и обшивки. Набор выполняется из стрингеров, рамных и простых шпангоутов, платформ и переборок. Обшивка равнопрочна с наружным корпусом.

Надстройка (рис. 1.24) располагается выше верхнего водонепроницаемого стрингера наружного корпуса и простирается по всей длине прочного корпуса, переходя за его пределами в оконечности. Конструктивно надстройка состоит из обшивки и набора. В надстройке располагаются: различные системы, устройства, носовые горизонтальные рули и др.

Рис. 1.24. Надстройка подводной лодки:
1 - кницы; 2 - отверстия в палубе; 3 - палуба надстройки; 4 - борт надстройки; 5 - шпигаты; 6- пиллерс; 7 - крышка цистерны; 8 - обшивка прочного корпуса; 9 - шпангоут прочного корпуса; 10 - обшивка легкого корпуса; 11 - водонепроницаемый стрингер наружного корпуса; 12 - шпангоут легкого корпуса; 13 - шпангоут надстройки

Выдвижные устройства (рис. 1.25). Современная подводная лодка имеет большое число различных устройств и систем, которые обеспечивают управление ее маневрами, использование оружия, живучесть, нормальную работу энергетической установки и других технических средств в различных условиях плавания.

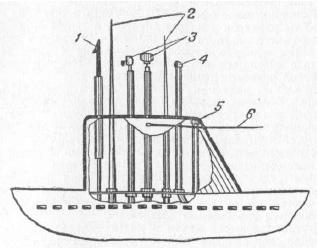

Рис. 1.25. Выдвижные устройства и системы подводной лодки:
1 - перископ; 2 - радиоантенны (выдвижные); 3 - радиолокационные антенны; 4 - воздушная шахта для работы дизеля под водой (РДП); 5 - выхлопное устройство РДП; 6 - радиоантенна (заваливающаяся)

К таким устройствам и системам, в частности, относятся: радиоантенны (заваливающиеся и выдвижные), выхлопное устройство для работы дизеля под водой (РДП), воздушная шахта РДП, радиолокационные антенны, перископы и др.

Подводная лодка британского военно-морского флота "Апхоулдер" ("Союзник")

Подводные лодки безо всякого труда плавают по водной поверхности. Но в отличие от всех остальных кораблей могут опускаться на дно океана и в некоторых случаях месяцами плавать в его глубинах. Весь секрет в том, что подлодка имеет уникальную двухкорпусную конструкцию.

Между ее внешним и внутренним корпусами находятся специальные отделения, или балластные цистерны, которые могут заполняться морской водой. При этом увеличивается полный вес подлодки и соответственно уменьшается ее плавучесть, то есть способность держаться на поверхности. Вперед лодка движется за счет работы гребного винта, а погрузиться ей помогают горизонтальные рули, названные гидропланами.

Внутренний стальной корпус подлодки рассчитан на то, чтобы выдерживать огромное давление воды, которое растет с глубиной. В погруженном состоянии держаться устойчиво кораблю помогают дифферентные цистерны, расположенные вдоль киля. Если надо всплывать, то на подлодке освобождают от воды, или, как говорят, продувают балластные цистерны. Подлодке помогают идти нужным курсом такие навигационные средства, как перископы, радар, (радиолокатор), сонар (гидролокатор) и спутниковые системы связи.

На изображении сверху, показанная в разрезе ударная британская подлодка водоизмещением 2455 тонн и длиной 232 фута может двигаться со скоростью 20 миль в час. Пока лодка находится у поверхности, ее дизельные двигатели вырабатывают электроэнергию. Эта энергия запасается в аккумуляторных батареях и расходуется затем в подводном плавании. Атомные подводные лодки используют ядерное топливо, чтобы превратить воду в перегретый пар для работы ее паровых турбин.

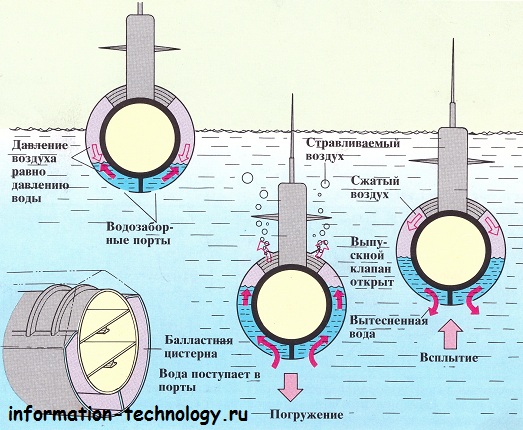

Как погружается и всплывает подлодка?

Когда подлодка находится на поверхности, говорят, что она пребывает в состоянии положительной плавучести. Тогда ее балластные цистерны в основном заполнены воздухом (ближний рисунок справа). При погружении (средний рисунок справа) судно приобретает отрицательную плавучесть, так как воздух из балластных цистерн выходит через выпускные клапаны, и емкости заполняются водой через водозаборные порты. Чтобы двигаться на определенной глубине в погруженном состоянии, на подлодках используют технику уравновешивания, когда сжатый воздух нагнетается в балластные цистерны, а водозаборные порты остаются открытыми. При этом и наступает нужное состояние нейтральной плавучести. Для всплытия (дальний рисунок справа)с помощью сжатого воздуха, хранящегося на борту, выталкивают воду из балластных цистерн.

На подлодке мало свободного места. На верхнем рисунке моряки едят в кают-компании. В правом верхнем углу - американская подлодка в надводном плавании. Справа на фотографии - тесный кубрик, где спят подводники.

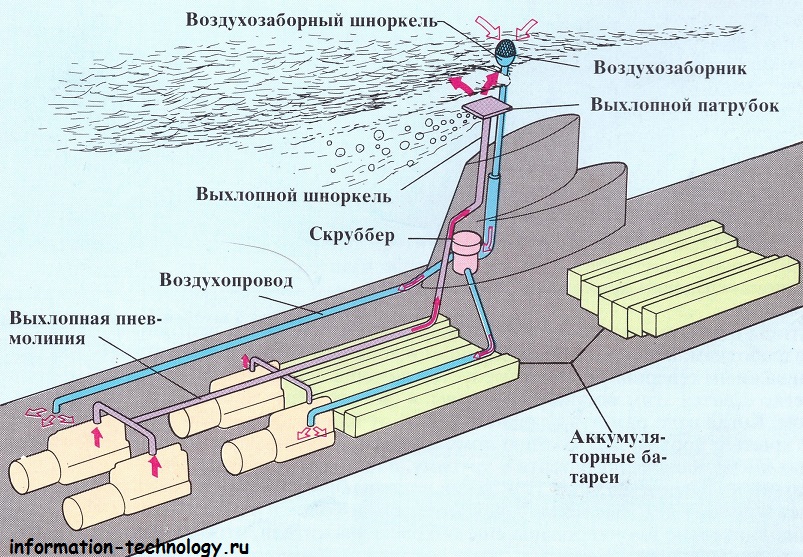

Чистый воздух под водой

На большинстве современных подлодок пресную воду делают из морской. И запасы свежего воздуха также делают на борту - разлагая пресную воду с помощью электролиза и освобождая из нее кислород. Когда подлодка курсирует вблизи поверхности, она с помощью прикрытых колпаками шноркелей - приспособлений, выставленных над водой, забирает свежий и выбрасывает отработанный воздух. В этом положении над боевой рубкой лодки оказываются на воздухе, кроме шноркелей, перископ, антенна радиосвязи и другие надстроечные элементы. Качество воздуха на подлодке контролируется ежедневно, чтобы обеспечивать нужное содержание кислорода. Весь воздух проходит через скруббер, или газоочиститель, для устранения загрязнений. Отработавшие газы выходят через отдельный трубопровод.

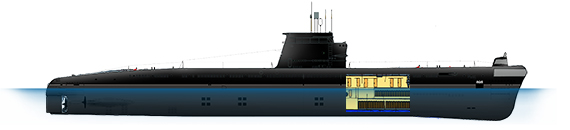

Наружный вид подводной лодки (ПЛ) дает представление о её размерах и обводах, двухкорпусной конструкции, наборе выдвижных устройств, рулевых и спасательных устройствах. Через носовой входной люк можно увидеть, что обтекаемый, сложной конфигурации легкий корпус, является наружной оболочкой цилиндрического прочного корпуса. Между корпусами размещены резервуары сжатого воздуха, различные трубопроводы.

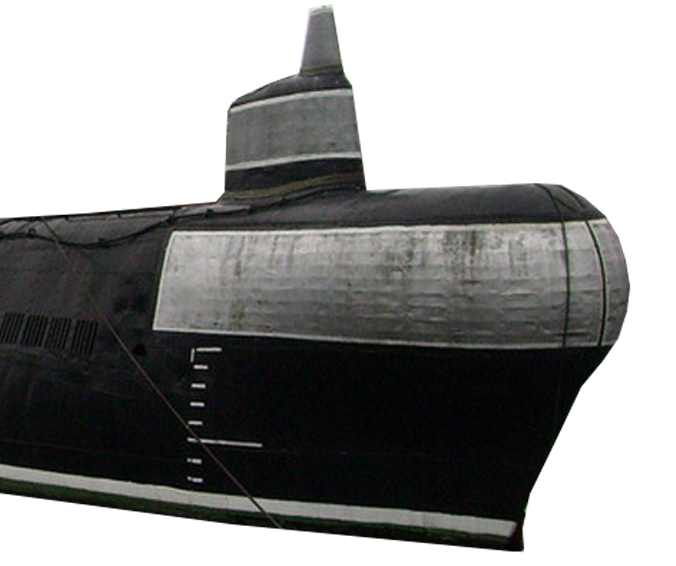

В носовой части лодки, в выступающем бульбе, размещается антенна гидроакустической станции (ГАС) «Тулома». Здесь же, над легким корпусом, возвышается обтекатель антенны ГАС МГ-15. ГАС является единственным средством ориентации, связи, обнаружения целей и наведения оружия ПЛ, находящейся в подводном положении.

Посередине корпуса ПЛ установлено ограждение рубки. Будучи обтекаемым продолжением легкого корпуса вверх, оно ограждает цилиндрическую боевую рубку. Здесь же размещаются приборы и механизмы управления лодкой в надводном положении.

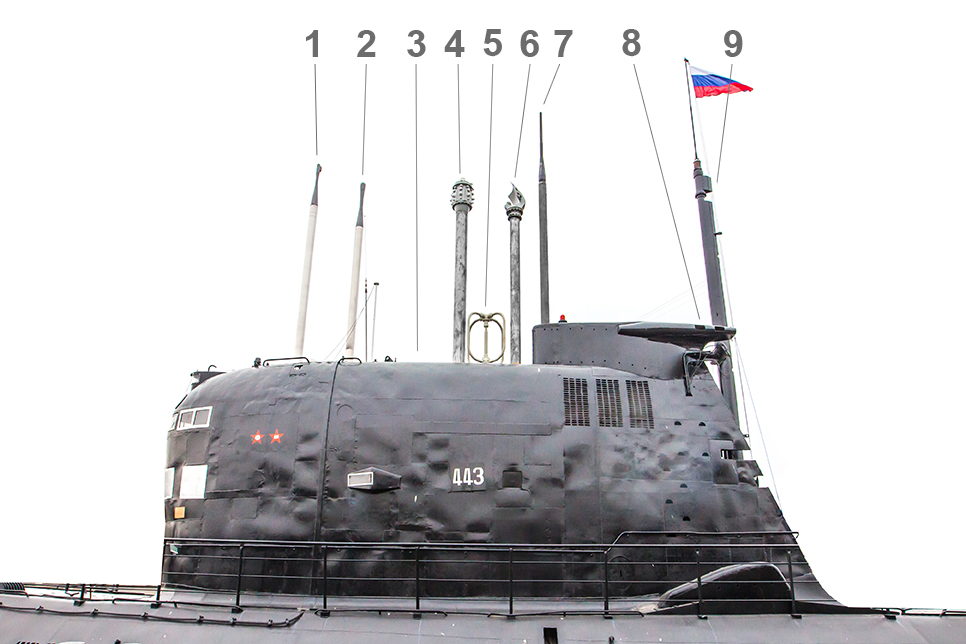

Из ограждения рубки выступают выдвижные устройства:

1-перископ атаки, 2-зенитный перископ, 3-устройство РДП (работа дизеля под водой), 4-ПМУ АП СОРС «Накат», 5-ПМУ АП радиопеленгатора «Завеса», 6-ПМУ АП РАС «Флаг», 7-ПМУ ВАН, 8-газовыхлоп, 9-ПМУ «Ива-МВ»

В корме находится отполированное кольцо комингс-площадки с входным люком. Эта площадка предназначена для посадки на нее подводных спасательных аппаратов в случае, если ПЛ потерпела аварию и потеряла возможность всплыть.

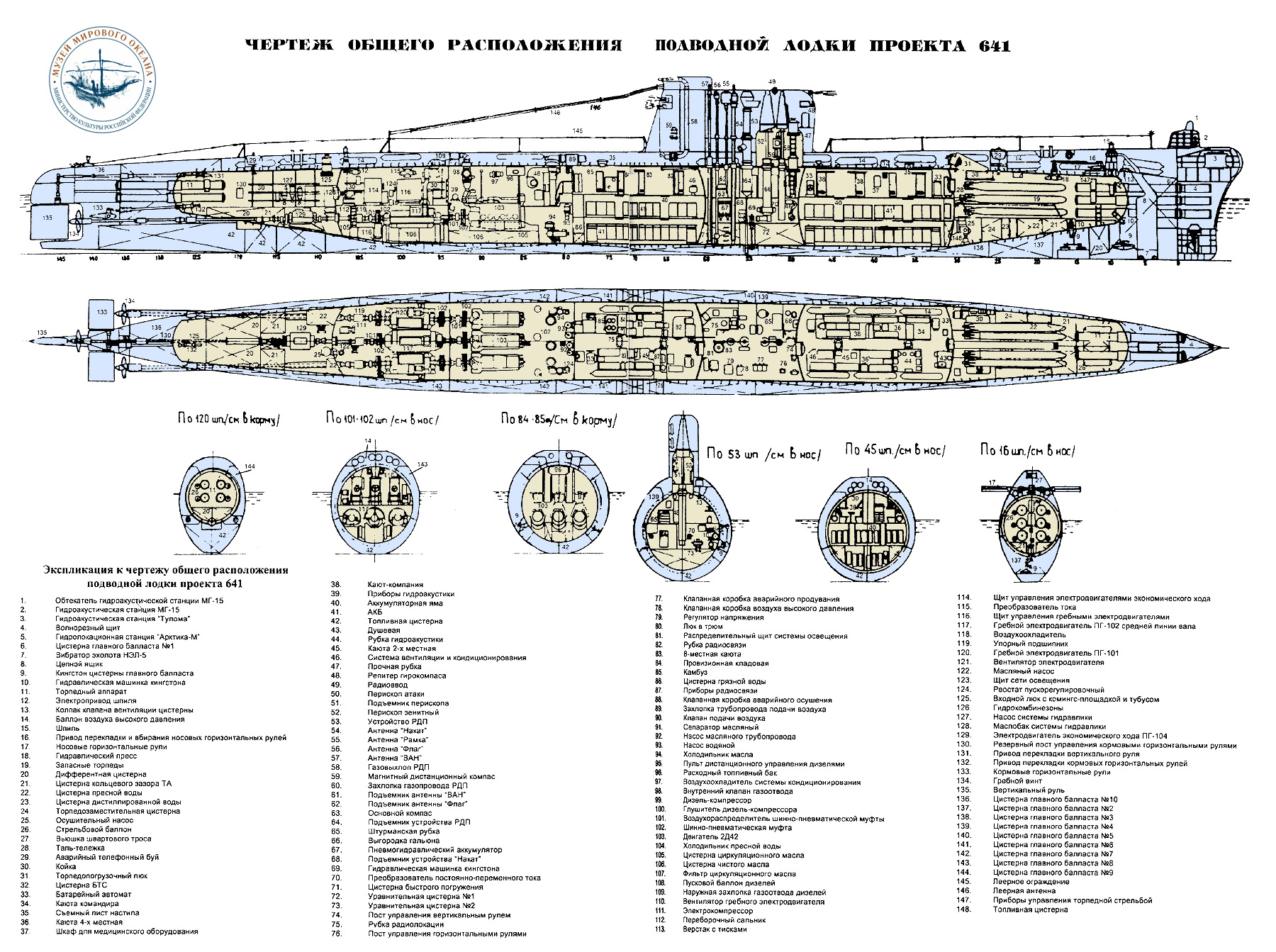

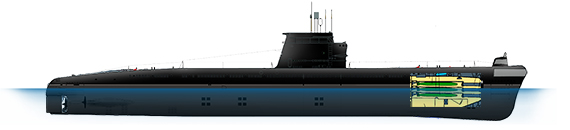

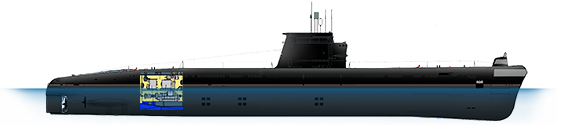

Спустившись через носовой люк внутрь лодки, мы попадем в первый отсек. Здесь развернута экспозиция «Из истории подводного флота России» , отражающая в моделях, фотографиях, текстах основные вехи этой истории. Экспозиция и внутренние элементы подводной лодки составляют единое целое. Здесь же размещены в два ряда шесть труб 533-миллиметровых носовых торпедных аппаратов, прибор управления торпедной стрельбой, стеллажи с запасными торпедами: всего, с учетом запасных, лодка несла 22 торпеды.

Во втором отсеке расположены: каюты командира и офицеров, кают-компания, рубка гидроакустика, где установлены центральные приборы ГАС «Тулома», гидролокационной станции (ГЛС) «Арктика-М», рубка радиоразведчика.

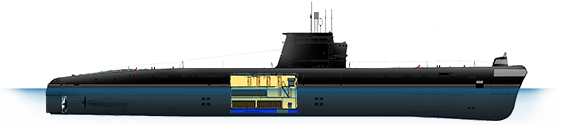

Третий отсек – это центральный пост. Отсек до предела насыщен приборами и устройствами, с помощью которых ведется управление движением лодки, погружением и всплытием, оружием. Сюда выходят окуляры перископов, здесь стоят индикаторы радиолокационных станций (РЛС) «Флаг», «Накат», штурманское оборудование: гирокомпас «Курс-5», лаг «ЛР-2», эхолот НЭЛ-5, эхоледомер ЭЛ-1, радиопеленгатор АРП-53.

В четвертом отсеке расположены кают-компания старшин, камбуз, рубка радиосвязи, где установлены радиоприемники и радипередатчики УКВ, КВ и ДВ диапазонов, аппаратура сверхбыстродействующей связи «Акула-2ДП».

В пятом отсеке находятся три дизеля 2Д42 мощностью по 1900 л.с. каждый, работающие при движении ПЛ в надводном положении и обеспечивающие скорость до 16 узлов.

В следующем отсеке установлены три электродвигателя подводного хода: два - ПГ-101, мощностью по 1350 л.с. и один - ПГ-102, мощностью 2700 л.с., а также электродвигатель экономического хода ПГ-104 мощностью 140 л.с.

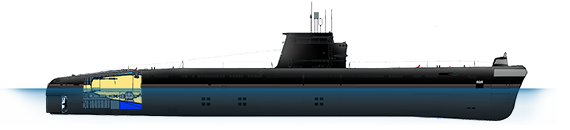

Последний, седьмой, – это кормовой торпедный отсек. Здесь установлены четыре 533-мм торпедных аппарата, прибор управления торпедной стрельбой, койки личного состава. Здесь же развернута экспозиция, посвященная трагическим страницам истории отечественного флота – гибели атомных подводных лодок «Комсомолец» и «Курск». Флагшток с «Комсомольца», фотографии, сделанные подводными аппаратами на месте гибели лодки, фрагменты легкого и прочного корпусов «Курска» напоминают нам о трагических днях.

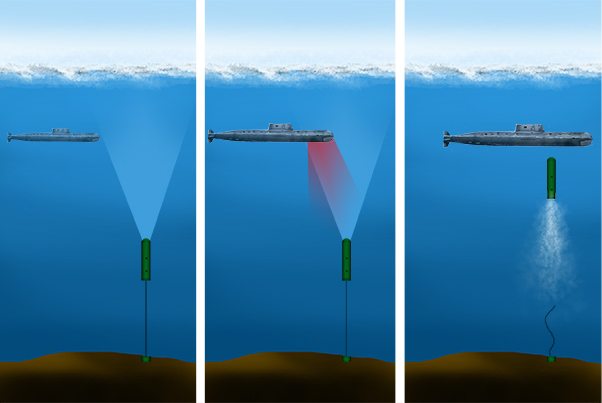

В 1963 году была принята на вооружение придонная якорная реактивная всплывающая мина РМ-2. Она была создана в НИИ «Гидроприбор». Диаметр мины 533 мм, длина 3,9 м, вес 900 кг, вес взрывчатого вещества 200 кг. Глубина постановки мины 4–300 м. Взрыватель активный акустический. Мина ставилась из торпедных аппаратов подводных лодок.

В процессе проведения испытаний мин РМ-2 и ПМ-2 отрабатывались глубоководные режимы стрельбы из торпедных аппаратов подводных лодок с использованием систем стрельбы ГС-45, ГС-80 и ГС-100.

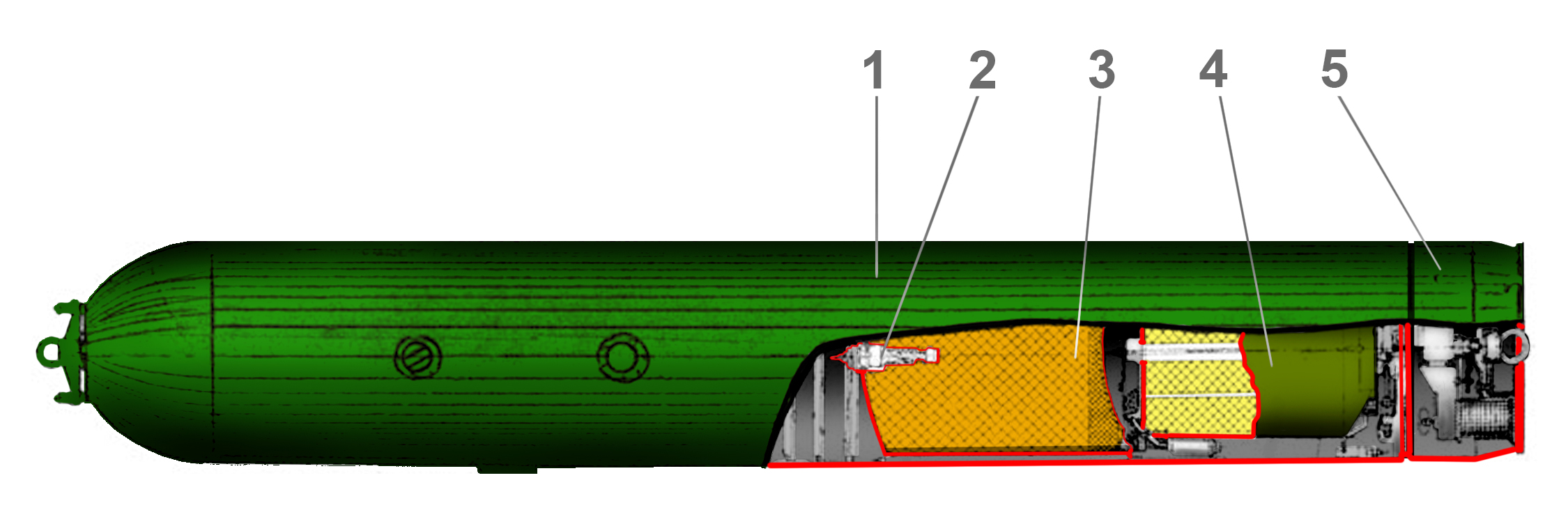

1-корпус мины, 2-запальное устройство, 3-заряд ВВ, 4-реактивный двигатель, 5-якорь.

Мины РМ-2 и РМ-2Г имели прямолинейную траекторию движения их боевой части (ракеты) к цели. Такие мины вместе с размещенными в них зарядами взрывчатого вещества после отработки неконтактного гидролокационного отделителя, определяющего глубину нахождения цели, стартовали к ней с помощью собственного реактивного двигателя. Взрыв мин производился в непосредственной близости от цели с помощью контактного или гидростатического взрывателя. Эти мины высоконадежны и эффективны. Время атаки - считанные секунды. Попытки производить эти мины другими странами не увенчались успехом.

В 1965 году поступила на вооружение подлодочная якорная реактивно-всплывающая мина РМ-2Г с неконтактной глубоководной аппаратурой. Она заменила ранее принятую на вооружение мину РМ-2.

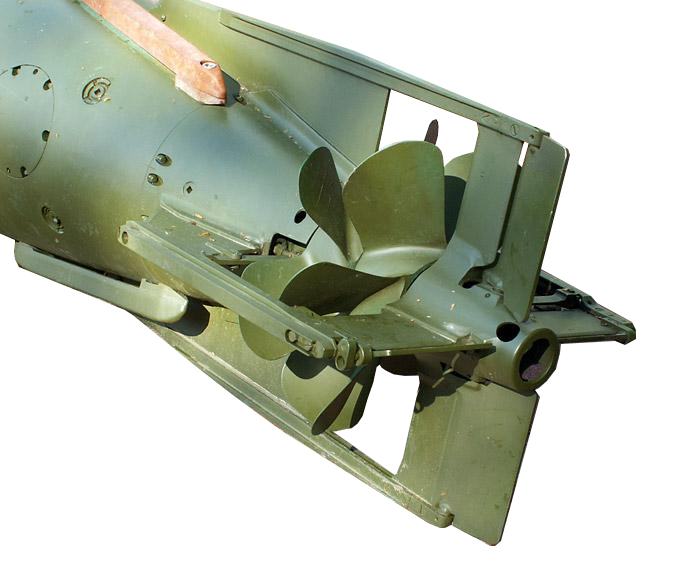

Противокорабельная торпеда. Вариант торпеды 53-65 с кислородным тепловым двигателем с использованием серийных компонентов и решений от торпед 53-56, 53-57, 53-58, 53-56ВА и 53-61 разработан в инициативном порядке КБ Машиностроительного завода им.С.М.Кирова (г.Алма-Ата) по решению директора завода П.Х.Резчика. Без техзадания, НИР и ОКР. Главный конструктор - на стадии эскизного проекта - К.В.Селихов, позже - Гинсбург Д.С. (в некоторых источниках - Гинзбург), заместитель главного конструктора - Барыбин Е.М. Опытная торпеда отстреляна на оз.Иссык-Куль и на Черном море. Авторское свидетельство на торпеду №33583 выдано 22 апреля 1966 г. В 1967 г. проводились испытания торпеды с оптической системой самонаведения, которая оказалась неработоспособной. Официально принята на вооружение в 1969 г. Первая серийная партия в 100 торпед произведена заводом в 1970 г. и отправлена на флот. В 1970-1971 г.г. при эксплуатации торпед во Владивостоке из-за конструктивной недоработки произошел взрыв торпеды с жертвами. Недостатки были исправлены и в 1972 г. серийное производство возобновлено. Торпеда отличалась простотой конструкции и низкой стоимостью при приемлемых ТТХ и массово использовалась в ВМФ СССР.

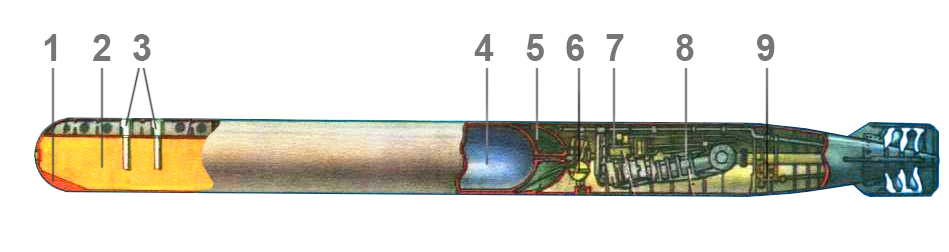

Конструкция.

1-балласт, 2-заряд ВВ , 3-взрыватели , 4-баллон со зжатым воздухом, 5-бак с пресной водой, 6-бак с керосином, 7-подогревательный аппарат, 8-поршневой двигатель, 9-гироскопический прибор курса

При проектировании торпеды использованы узлы и компоненты серийных торпед:

Кислородный тракт и гидростатический аппарат от торпеды 53-56;
- турбина и кормовое отделение от перекисной торпеды 53-57;
- боевое зарядное отделение с аппаратурой самонаведения и неконтактным взрывателем от перекисной торпеды 53-61;
- практическое зарядное отделение от торпеды 53-61;

Система управления и наведение - на всех модификациях торпеды 53-65 - активная акустическая система самонаведения (ССН) с вертикальным лоцированием кильватерного следа. Главный конструктор Е.Б.Парфенов - удостоин Государственной премии СССР за создание торпеды, ведущий конструктор - Кабин Ю.П. Телеуправление не применяется. Взрыватель неконтактный электромагнитный, ведущий конструктор - Скоробогатов А.Т. Главный конструктор приборов управления - В.А.Пархоменко.

Торпеды 53-65К при проектировании и в ходе модернизации предполагалось оснастить оптической ССН С-380 с наведением по кильватерному следу с высокой степенью защиты от средств акустического противодействия противника. ССН С-380 якобы была принята на вооружение Приказом МО СССР №205 от 20 июля 1964 г. В 1967 г. проводились испытания торпеды с оптической системой самонаведения, которая оказалась неработоспособной.

Глубина хода торпеду управлялась гидростатическим аппаратом и зависела от противодействия силы сжатия пружины аппарата с одной стороны и давления воды с другой. Один оборот ключа в установочной головке при сжатии пружины соответствует 0,33 м заглубления. Выход на заданную глубину хода-ступенчатый, при выходе из ТА надводного корабля торпеда далает "мешок" (заглубляется), горизонтальные рули стоят на стопоре, в положении "на погружение".

От самопроизводльного запуска торпеды существует 5 степеней защиты (в порядке снятия):
1. Запирающие краны (кислородный и воздушный) на блоке клапанов. Открываются вручную перед выстрелом торпеды специальным ключом через специальную горловину ТА.
2. Стопор на гребных винтах. Снимается вручную при погрузке торпеды в торпедный аппарат.
3. Стопоры (2 шт) на пиропатронах камеры сгорания. Снимаются вручную при погрузке в ТА
4. Стопор на замедлителе (только для надводных кораблей). Снимается вручную при погрузке в ТА.
5. МК - машинный кран, открывается автоматически спец. захватом ТА при выхода торпеды из аппарата

Двигатель: 53-65К - тепловой кислородный турбинный двигатель 2ТФ разработки НИИ "Мортеплотехника"; двигатель управляется автоматом выключения, отключающим пропульсивную установку при скорости вращения лопастей турбины более 8 000 об/мин.
Компоненты топлива - керосин, морская вода, кислород
Мощность двигателя - 550 кВт

ТТХ торпеды:

Срок хранения торпед в ТА носителей:
- 3 месяца (53-65, 53-65А, 53-65М)
- 12 месяцев (53-65К, кислородная)

Модификации:
- 53-65К (1969 г.) - базовый вариант торпеды 53-65 с кислородным тепловым двигателем.

53-65К практическая - вариант торпеды 53-65К для учебных стрельб. Практическая торпеда 53-65К отличалась от боевой балластным отсеком емкостью 120 л, охлаждением парогаза перед выхлопом исключили подгорание выхлопных клапанов турбинного отделения, другими доработками для обеспечения непотопляемости практической торпеды. Первая серийная партия в 100 шт выпущена заводом им.С.М.Кирова (г.Алма-Ата) в 1972 г.

Опытная 53-65К - исследования снижения гидродинамического сопротивления с использованием полимерных растворов на торпедах начато в 1967 г. В 1971 г. на базе торпеды СЭТ-65 создана торпеда-лаборатория, которая в момент впрыска раствора увеличивала скорость хода на 7 уз (с 40 уз до 47 уз). Это был рекордный результат того времени. Реализация этого способапотребовала реализации системы подачи в приповерхностный слой раствора полимера. Энергетический эффект с учетом "постоянного" водоизмещения составил 20-25%. Но системы не были приняты на вооружение. Исследования завершились успешными испытаниями на торпеде 53-65К. В итоге, работы были продолжены на исследовательской подводной лодке пр.1710 с полимерной системой снижения сопротивления.

53-65КЭ (1984 г.) - экспортный вариант торпеды, разработки СКБ завода им. С.М.Кирова (г.Алма-Ата).

53-65К мод. (2011 г.) - модернизированный вариант торпеды 53-65К, разработан Машиностроительным заводом им.С.М.Кирова в г.Алма-Ата и предложен Индии и России. Предполагается модернизация ранее выпущенных торпед. Впервые заказчику (ВМС Индии) торпеды показаны на полигоне Иссык-Куль в 2011 г.

Носители: 53-65К - подводные лодки и надводные корабли.

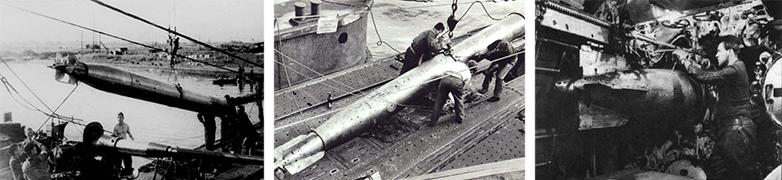

Погрузка торпед.

Обеспечение прочности является самой трудной задачей, и потому главное внимание уделяется ей. В случае двухкорпусной конструкции давление воды (избыточные 1 кгс/см² на каждые 10 м глубины) принимает на себя прочный корпус , имеющий оптимальную форму для противостояния давлению. Обтекание обеспечивается лёгким корпусом . В ряде случаев при однокорпусной конструкции прочный корпус имеет форму одновременно удовлетворяющую и условиям противостояния давлению, и условиям обтекаемости. Например, такую форму имел корпус подводной лодки Джевецкого , или британской сверхмалой субмарины X-Craft .

Прочный корпус (ПК)

От того, насколько прочен корпус, какое давление воды он может выдерживать, зависит важнейшая тактическая характеристика ПЛ - глубина погружения. Глубина определяет скрытность и неуязвимость лодки, чем больше глубина погружения, тем сложнее обнаружить лодку и тем сложнее поразить её. Наиболее важны рабочая глубина - максимальная глубина, на которой лодка может находиться неограниченно долго без возникновения остаточных деформаций, и предельная глубина - максимальная глубина, на которую лодка ещё может погружаться без разрушения, пусть и с остаточными деформациями.

Разумеется, прочность должна сопровождаться водонепроницаемостью. Иначе лодка, как и всякий корабль, просто не сможет плавать.

Перед выходом в море или перед походом, в ходе пробного погружения, на ПЛ проверяется прочность и герметичность прочного корпуса. Непосредственно перед погружением из лодки с помощью компрессора (на дизельных ПЛ - главного дизеля) частью откачивается воздух, чтобы создать разрежение. Подается команда «слушать в отсеках». Одновременно следят за отсечным давлением. Если слышен характерный свист воздуха, и/или давление быстро восстанавливается до атмосферного, прочный корпус негерметичен. После погружения в позиционное положение подается команда «осмотреться в отсеках», и корпус и арматура визуально проверяются на течи.

Лёгкий корпус (ЛК)

Обводы лёгкого корпуса обеспечивают оптимальное обтекание на расчётном ходу. В подводном положении внутри лёгкого корпуса находится вода, - внутри и снаружи него давление одинаково и ему нет надобности быть прочным, отсюда его название. В легком корпусе располагают оборудование, не требующее изоляции от забортного давления: балластные и топливные (на дизельных ПЛ) цистерны, антенны ГАС , тяги рулевого устройства.

Типы конструкции корпуса

Однокорпусные : цистерны главного балласта (ЦГБ) находятся внутри прочного корпуса. Лёгкий корпус только в оконечностях. Элементы набора, подобно надводному кораблю, находятся внутри прочного корпуса. Достоинства такой конструкции: экономия размеров и веса, соответственно меньшие потребные мощности главных механизмов, лучшая подводная маневренность. Недостатки: уязвимость прочного корпуса, малый запас плавучести, необходимость выполнять ЦГБ прочными. Исторически, первые ПЛ были однокорпусными. Большинство американских АПЛ также однокорпусные.

Двухкорпусные (ЦГБ внутри лёгкого корпуса, лёгкий корпус полностью закрывает прочный): у двухкорпусных ПЛ элементы набора обычно находятся снаружи прочного корпуса, чтобы сэкономить место внутри. Достоинства: повышенный запас плавучести, более живучая конструкция. Недостатки: увеличение размеров и веса, усложнение балластных систем, меньшая маневренность, в том числе при погружении и всплытии. По такой схеме построено большинство русских/советских лодок. Для них стандартное требование - обеспечение непотопляемости при затоплении любого отсека и прилегающих к нему ЦГБ.

Полуторакорпусные : (ЦГБ внутри лёгкого корпуса, лёгкий корпус частично закрывает прочный). Достоинства полуторакорпусных ПЛ: хорошая маневренность, сокращенное время погружения при достаточно высокой живучести. Недостатки: меньший запас плавучести, необходимость помещать больше систем в прочный корпус. Такой конструкцией отличались средние ПЛ времен Второй мировой войны , например, немецкие типа VII , и первые послевоенные, например, тип «Гуппи», США.

Надстройка

Надстройка формирует дополнительный объём над ЦГБ и/или верхнюю палубу ПЛ, для использования в надводном положении. Выполняется лёгкой, в подводном положении заполняется водой. Может играть роль дополнительной камеры над ЦГБ, страхующей цистерны от аварийного заполнения. В ней же располагают устройства, не требующие водонепроницаемости: швартовное, якорное, аварийные буи. В верхней части цистерн находятся клапаны вентиляции (КВ), под ними - аварийные захлопки (АЗ). Иначе их называют первыми и вторыми запорами ЦГБ.

Прочная рубка

Устанавливается на прочном корпусе сверху. Выполняется водонепроницаемой. Является шлюзом для доступа в ПЛ через главный люк, спасательной камерой, а часто и боевым постом. Имеет верхний и нижний рубочный люк . Через неё же обычно пропущены шахты перископов . Прочная рубка обеспечивает дополнительную непотопляемость в надводном положении - верхний рубочный люк высоко над ватерлинией , опасность заливания ПЛ волной меньше, повреждение прочной рубки не нарушает герметичности прочного корпуса. При действии под перископом рубка позволяет увеличить его вылет - высоту головки над корпусом, - и тем самым увеличить перископную глубину. Тактически это выгоднее - срочное погружение из-под перископа происходит быстрее.

Ограждение рубки

Реже - ограждение выдвижных устройств . Устанавливается вокруг прочной рубки, чтобы улучшить обтекание её и выдвижных устройств. Оно же формирует ходовой мостик . Выполняется лёгким.

2 ноября 1996 года в городе Северодвинске в торжественной обстановке была заложена первая (как в нашей стране, так и в мире) атомная стратегическая подводная лодка, относящаяся к 4-му поколению. Новый подводный ракетоносец стратегического назначения был назван «Юрий Долгорукий». Исследования в области ракетных подводных лодок, относящейся к новому 4-му поколению, начались еще в СССР в 1978 году.

Непосредственной разработкой АПЛ проекта 955 (шифр ) занималось ЦКБ «Рубин», главным конструктором по проекту был В.Н.Здорнов. К активным работам приступили в конце 1980-х годов. К этому моменту изменилась и общемировая обстановка, что наложило определенный отпечаток на облик новой подлодки. В частности было решено отказаться от экзотической компоновки и гигантских размеров, которыми обладали ПЛА «Акула», вернувшись к «классической» схеме.

Согласно первоначальным планам новый подводный ракетоносец планировали вооружить ракетным комплексом, созданным «макеевской» фирмой. Основным вооружением должны были стать мощные твердотопливные ракеты «Барк», оснащенные новой системой инерциально-спутникового наведения на цель, что позволило бы значительно улучшить точность стрельбы. Но серия неудачных испытательных пусков ракеты и скудное финансирование заставили конструкторов пересмотреть состав ракетного вооружения ракетоносца.

В 1998 году в Московском институте теплотехники (МИТ), который до этого специализировался на проектировании стратегических баллистических твердотопливных ракет наземного базирования (среди которых ракеты «Курьер», «Пионер», «Тополь» и ), а также противолодочных ракетных систем (знаменитая «Медведка») была начата работа по созданию абсолютно новой ракетной системы, которая известна как . Данный комплекс по точности поражения целей и способности преодоления ПРО противника должен превзойти американский аналог – «Трайдент» II.

Новая морская ракета достаточно сильно унифицирована с состоящей на вооружении РВСН межконтинентальной баллистической ракетой «Тополь-М», не являясь при этом ее прямой модификацией. Существенные различия в особенностях наземного и морского базирования не позволяют разработать универсальную ракету, которая бы в одинаковой степени удовлетворяла требованиям РВСН и ВМФ.

Новая ракета морского базирования по разным данным способна нести от 6 до 10 ядерных блоков индивидуального наведения, которые обладают возможностью маневра по тангажу и рысканию. Общий забрасываемый вес ракеты составляет 1150 кг. Максимальная дальность пуска составляет 8000 км, что достаточно для поражения практически всех точек на территории США за исключением юга Калифорнии и Флориды. В то же время во время проведения последнего испытательного запуска ракета преодолела 9100 км.

Согласно существующим планам по модернизации подводного флота России, РПКСН проекта 955 «Борей» должны стать одним из 4-х типов подводных лодок, которые будут приняты на вооружение. В свое время одной из особенностей советского, а затем и российского флота было использование десятков разнообразных модификаций и типов подводных лодок, что существенно осложняло их ремонт и эксплуатацию.

В настоящее время между Минобороны РФ и ОСК – Объединенной Судостроительной Корпорацией подписан контракт на разработку модифицированной версии РПКСН пр. 955А «Борей». Сумма контракта на разработку лодок составила 39 млрд. рублей. Строительство подводных лодок проекта 955А будет осуществляться в Северодвинске на ПО «Севмаш». Подводные лодки нового проекта будут иметь по 20 БРПЛ «Булава» и усовершенствованный комплекс вычислительных средств.

История создания и конструктивные особенности

Начиная с конца 80-х годов, подводная лодка проекта 955 проектировалась как двухвальный РПКСН, аналогичный по своей конструкции подводным лодкам серии 667 БДРМ «Дельфин» с уменьшенной высотой шахт баллистических ракет под ракетный комплекс «Барк». По данному проекту и была заложена в 1996 году субмарина с заводским номером 201. В 1998 году было принято решение об отказе от БРПЛ «Барк» в пользу создания новой твердотопливной ракеты «Булава», обладающей другими габаритами.

Такое решение привело к перепроектированию подводной лодки. Одновременно с этим стало понятно, что субмарина не сможет быть построена и введена в строй в разумные сроки в условиях сокращения объемов финансирования и распада СССР. Развал СССР привел к прекращению поставок специфических марок металлопроката производства Запорожского Сталелитейного Завода, оказавшегося на территории независимой Украины. При этом при создании лодок было принято решение об использовании заделов по недостроенным подводным лодкам проектов 949А «Антей» и 971 «Щука-Б».

Движение подводной лодки осуществляется при помощи одновальной водометной движительной установки, обладающей пропульсивными качествами. Аналогично подводным ракетоносцам проекта 971 «Щука-Б», новая подводная лодка имеет выдвижные носовые горизонтальные рули с закрылками, а также два откидывающиеся подруливающие устройства, которые повышали ее маневренность.

Подводные лодки проекта «Борей» оснащаются системой спасения – всплывающей спасательной камерой, которая может вместить весь экипаж субмарины. Спасательная камера находится в корпусе лодки позади от пусковых установок БРПЛ. Помимо этого на подводном ракетоносце имеется 5 спасательных плотов класса КСУ-600Н-4.

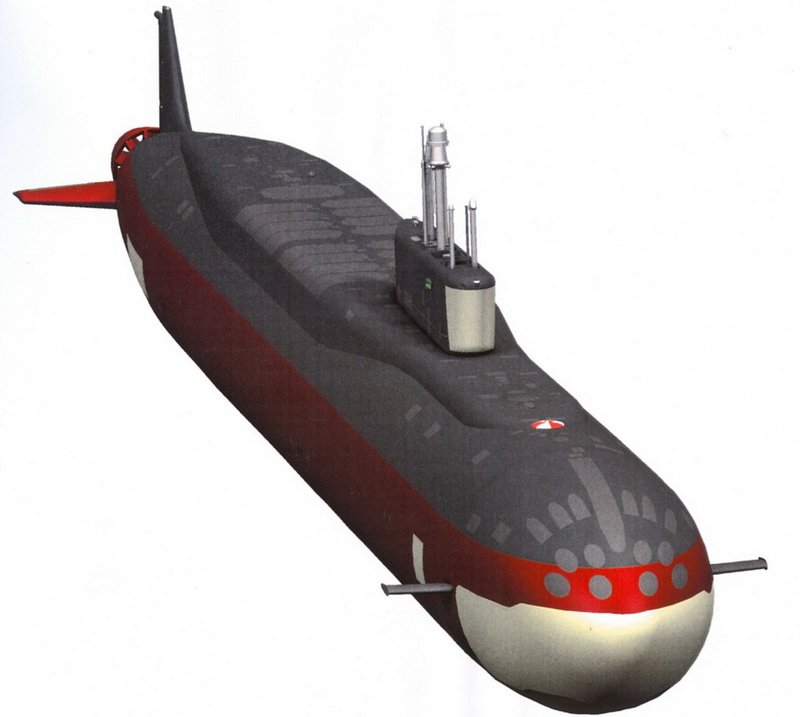

Корпус подводной лодки проекта 955 «Борей» имеет двухкорпусную конструкцию . Вероятнее всего, прочный корпус лодки выполнен из стали толщиной до 48 мм и показателями предела текучести 100 кгс/кв.мм. Сборка корпуса субмарины производится блочным методом. Оборудование подводной лодки монтируется внутри ее корпуса в амортизационных блоках на специальных амортизаторах, которые являются частью общеконструкционной системы двухкаскадной системы амортизации. Каждый из амортизационных блоков изолирован от корпуса субмарины при помощи резинокордных пневматических амортизаторов. Носовая оконечность ограждения рубки ПЛА изготовлена с наклоном вперед, это сделано с целью улучшения обтекания.

Корпус подводной лодки покрыт специальным резиновым противогидроакустическим покрытием , также в ее конструкции, вероятно, применяются активные средства снижения шума. Согласно словам А.А.Дьячкова, гендиректора ЦКБ «Рубин», подводные лодки проекта 955 «Борей» обладают в 5 раз меньшей шумностью, чем ПЛА проектов 949А «Антей» или 971 «Щука-Б» .

Гидроакустическое вооружение подводной лодки представлено МГК-600Б «Иртыш-Амфора-Борей» – единым автоматизированным цифровым ГАК, который объединяет в себе как сам ГАК в чистом его понимании (эхопеленгование, шумопеленгование, классификация целей, ГА-связь, обнаружение ГА-сигналов), так и все гидроакустические станции так называемой «малой акустики» (измерение скорости звука, измерение толщины льда, миноискание, обнаружение торпед, поиск полыней и разводий). Предполагается, что дальность действия данного комплекса превзойдет ГАК американских подводных лодок типа «Вирджиния».

На подводной лодке установлена ядерная энергетическая установка (ЯЭУ), вероятнее всего, с водо-водяным реактором на тепловых нейтронах ВМ-5 или же аналогичная с мощностью порядка 190 МВт . На реакторе используется система управления и защиты ППУ – «Алиот». По неподтвержденной пока что информации на лодках данного проекта будет установлена ЯЭУ нового поколения. Для движения субмарины задействуется одновальная паровая блочная паротурбинная установка с главным турбозубчатым агрегатом ОК-9ВМ или аналогичным ему с улучшенной амортизацией и мощностью приблизительно 50.000 л.с.

Для улучшения маневренности подводная лодка проекта 955 «Борей» оснащается 2-мя подруливающими двухскоростными гребными электродвигателями ПГ-160, каждый мощностью по 410 л.с. (по другим данным мощностью в 370 л.с.). Данные электродвигатели находятся в выдвигаемых колонках в кормовой части субмарины.

Основным вооружением лодки являются твердотопливные баллистические ракеты Р-30 «Булава» , созданные Московским Институтом Теплотехники. Корабельный боевой стартовый комплекс (КБСК) был создан в ГРЦ им. Макеева (город Миасс). На первых лодках проекта 955 «Борей» будет находиться по 16 БРПЛ «Булава», на лодках проекта 955А их количество будет доведено до 20 единиц .

Помимо ракет лодка имеет 8 носовых 533-мм торпедных аппаратов (максимальный боезапас 40 торпед, ракето-торпед или самотранспортирующихся мин). С борта лодки могут применяться торпеды УСЭТ-80 и , ракеты ПЛРК «Водопад». Также имеется 6 одноразовых неперезаряжаемых 533-мм пусковых установки РЭПС-324 «Шлагбаум» для запуска средств гидроакустического противодействия, которые расположены в надстройке (аналогично лодкам проекта 971). Боекомплект — 6 самоходных приборов гидроакустического противодействия: МГ-104 «Бросок» или МГ-114 «Берилл».

По состоянию на май 2011 года было известно, что, начиная с 4-го корпуса подлодок проекта 955 «Борей» (условно пр. 09554), будет изменяться форма корпуса лодки, которая станет ближе к изначально задуманному облику субмарин. Вероятно, данные лодки будут строиться без использования задела, который остался от ПЛА пр. 971. В носовых отсеках РПКСН планируется отказаться от двухкорпусности.

Наряду с носовыми антеннами ГАК «Иртыш-Амфора» будут использоваться протяжные корпусные антенны ГАК. Торпедные аппараты планируется сдвинуть ближе к центру корпуса и сделать их бортовыми. Передние рули глубины собираются переместить на рубку. Количество пусковых шахт планируется довести до 20, с уменьшением размеров проницаемой надстройки в районе шахт. Подвергнется модернизации и энергетическая установка, которая будет унифицирована с другими подлодками 4-го поколения.

Основные ТТХ лодки :
Экипаж – 107 человек (в том числе 55 офицеров);
Длина наибольшая – 170 м;
Ширина наибольшая – 13,5 м;
Осадка корпуса средняя – 10 м;
Водоизмещение подводное – 24.000 т;
Водоизмещение надводное – 14.720 т;
Скорость подводного хода – 29 узлов;
Скорость надводного хода – 15 узлов;
Глубина погружения предельная – 480 м;
Глубина погружения рабочая – 400 м;
Автономность плавания – 90 суток;
Вооружение – 16 ПУ ракет Р-30 «Булава», на лодках проекта 955А – 20ПУ, 8х533 торпедных аппаратов.

/По материалам militaryrussia.ru и vadimvswar.narod.ru /
