Ввг сопротивление жилы. ВВГнг LS кабель: технические характеристики и сферы использования

Для передачи электроэнергии на расстояния, наряду с воздушными линиями, широко применяются силовые кабели. Что же касается электроснабжения потребителей, находящихся в зданиях промышленных предприятий, а также выполнения электрической разводки в жилых домах, то для этих целей повсеместно используются изолированные провода и кабельные линии. Одним из наиболее удачных видов таких проводов, который получил широкое применение в электрических сетях, считается кабель ВВГ.

В общем случае силовой кабель является электрическим проводником большого сечения с одной или несколькими жилами. Каждая такая жила покрыта слоем изоляции, кроме того, все они заключены в защитную оболочку. Также в некоторых моделях для повышения их эксплуатационных характеристик могут использоваться защитные экраны или броня.

В процессе эксплуатации силовые кабели пропускают через себя очень большие токи, поэтому изоляция их отдельных токоведущих жил друг от друга и от внешней среды выполнена с соблюдением самых высоких требований надежности.

Передача и распределение электроэнергии в маломощных бытовых электросетях осуществляется при помощи медных и алюминиевых электрических проводов, которые значительно уступают силовым кабелям в надежности и мощности, зато являются более компактными, удобными в применении и дешевыми.

Характеристики кабелей ВВГ

Описание таких изделий целесообразно начать с расшифровки их аббревиатуры. Рассмотрим ее на примере кабеля ВВГ 2х4. Расшифровка кабеля ВВГ:

• первая буква «В» соответствует ПВХ изоляции кабельных жил,
• вторая «В» - ПВХ изоляции оболочки,
• буква «Г» означает отсутствие защитных покровов,
• а цифры 2х4 – соответственно количество жил и их сечение.

Максимальная температура, при которой допустимо длительное использование проводов марки ВВГ, составляет +50 С0, минимальная – –50 С0. При этом максимально возможная температура их нагрева при перегрузке может достигать +80 С0, а в случае протекания тока короткого замыкания в течение не более 4 с допускается ее повышение до +160 С0.

Продолжим знакомиться с техническими характеристиками кабеля ВВГ, он имеет несколько (от одной до 5) отдельных медных жил, которые покрыты изоляцией. Если количество таких жил больше 2, то все они могут иметь одинаковый диаметр либо одна из жил, предназначенная для нулевого или заземляющего проводов, может иметь несколько меньшее сечение.

В качестве материала изоляции при изготовлении кабелей ВВГ применяют поливинилхлоридный пластикат или, сокращенно, ПВХ. Этот материал представляет собой разновидность пластмассы, которая отличается высокими диэлектрическими свойствами, устойчивостью к воздействиям агрессивных химических веществ и низкой горючестью. Существуют модели кабелей, изоляция которых изготовлена из ПВХ пластиката, обладающего улучшенными свойствами:

• Пониженной горючестью (ВВГнг).
• Пониженным дымо- и газовыделением.

Жилы могут выпускаться в цельном (однопроволочном) и в многопроволочном варианте. Кроме того, различают кабели ВВГ с круглыми и секторными (сегментными) сечениями медных жил.

Сечение каждой отдельной жилы зависит от их назначения и мощности питаемых потребителей. Линейка кабелей ВВГ предусматривает модели, сечение жил которых варьируется от 1,5 до 240 мм2. В зависимости от диаметра и количества жил варьируется и вес кабеля ВВГ.

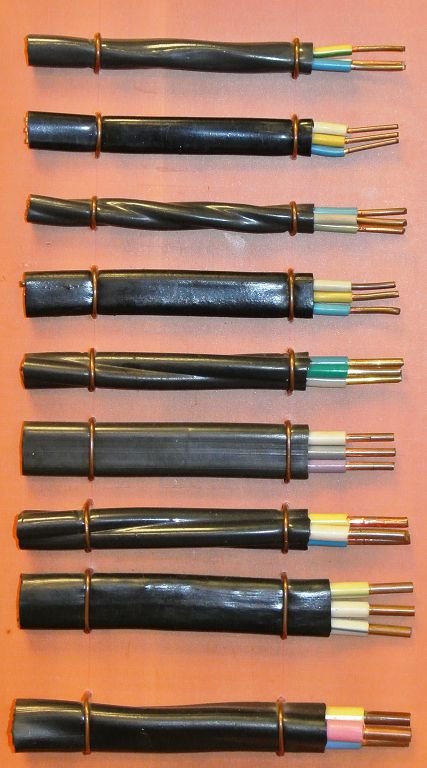

В зависимости от функционального предназначения, необходимого сечения и места прокладки, могут быть использованы кабели ВВГ различного диаметра, выполненные в разных вариантах: плоские, негорючие и т. д.

Существуют такие варианты их маркировки:

1. ВВГ. Универсальный вариант.
2. АВВГ. С алюминиевыми жилами.
3. ВВГнг. Негорючий.

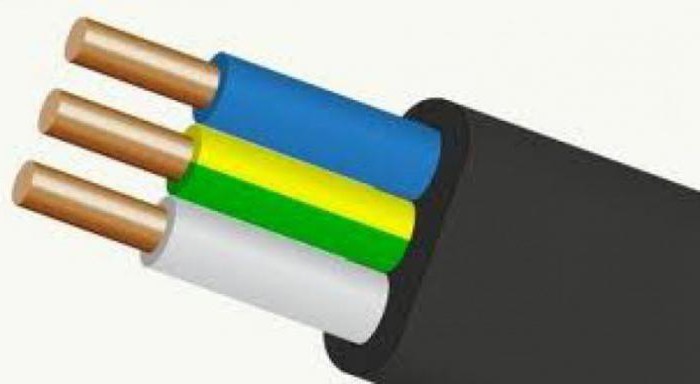

4. ВВГ-П и ВВГнг-П. Плоский и, соответственно, негорючий плоский.
5. ВВГз. Заполненный. Имеется в виду, что между изолированными жилами находится дополнительный диэлектрический наполнитель.

При прокладке любой кабельной линии возникает необходимость в изгибах и поворотах токоведущих проводов. Для того чтобы обеспечить максимальную надежность и долговечность такой электрической сети, необходимо придерживаться четко определенных требований к максимальному радиусу изгиба ее проводников. Для марки ВВГ этот параметр составляет от 7,5 до 15 его диаметров.

Сфера применения

Силовой кабель ВВГ любого сечения предназначен для использования в электрических сетях напряжением 660 и 1000 В с частотой 50 Гц. Основное назначение подобных кабельных линий – питание мощных потребителей электроэнергии на предприятиях и промышленных объектах, однако они также могут с успехом использоваться при монтаже домашней электропроводки (например, ВВГ 2Х4 и ВВГ 3Х2,5).

Изоляция этих изделий не позволяет их прокладку в местах с агрессивным воздействием внешней среды. К таким вариантам прокладки относятся:

1. В земле без использования специальных коробов.
2. В водоемах. Хотя характеристики изоляции таких проводов позволяют прокладку их в местах с повышенной влажностью, все же для использования в воде они не предназначены.
3. Под слоем штукатурки. Поскольку внешняя изоляция силовых кабелей ВВГ выполнена из ПВХ пластиката и не имеет дополнительного защитного слоя, то при необходимости их прокладки под штукатуркой лучше использовать марку ВВГ-нг.

Несмотря на все положительные качества изоляции ПВХ, ее существенным недостатком является слабая морозоустойчивость. Поэтому работы по прокладке таких линий не могут проводиться при температурах ниже –15 С0 .

Преимущества кабелей ВВГ

Благодаря своим прекрасным техническим характеристикам, силовые кабели марки ВВГ обладают следующими преимуществами:

1. Обеспечение высокого качества передаваемой электроэнергии. Главная задача любой системы электропередачи – это максимально сохранить показатели качества электрической энергии. Для этого проводники такой системы должны обладать такими техническими характеристиками, как низкое активное и реактивное сопротивление, а также высокое качество изоляции. На сегодняшний день медь является одним из лучших материалов для использования в такого рода системах.
2. Негорючесть. Позволяет применять провода этого типа в помещениях с повышенной пожароопасностью.
3. Высокая прочность изоляции на разрыв. Дает возможность не только обезопасить электрическую сеть от возникновения коротких замыканий в случае непреднамеренных механических воздействиях на провода, но и обеспечивает удобство монтажа проводки, а также эксплуатации электроприборов. Кроме того, изделия марки ВВГ отличаются повышенной устойчивостью к механическим вибрациям.
4. Высокие диэлектрические свойства изоляции ПВХ. Это позволяет изготавливать надежные и мощные кабели сравнительно небольшого диаметра. Согласно нормативным документам, каждый силовой кабель ВВГ медный проходит испытания повышенным напряжением, величина которого, в зависимости от номинального напряжения кабеля, составляет 3 или 3,5 кВ.
5. Устойчивость к действию влаги. Хотя такие изделия и не рассчитаны на прокладку в воде, однако их изоляция достаточно устойчива к воздействию влажной среды. Это позволяет использовать кабели такого типа в местах с повышенной влажностью (достигающей 98%), к которым относятся ванные комнаты, санузлы, кухни, душевые кабины и т. д.
6. Высокая надежность. Силовой кабель ВВГ, проложенный в защитных системах, таких как специальные кабельные короба, гофрированные трубки или кабелегоны, отличается исключительно высокой надежностью.
7. Длительный срок эксплуатации. Согласно описанию технических характеристик, минимальный срок службы этого кабеля составляет 30 лет.

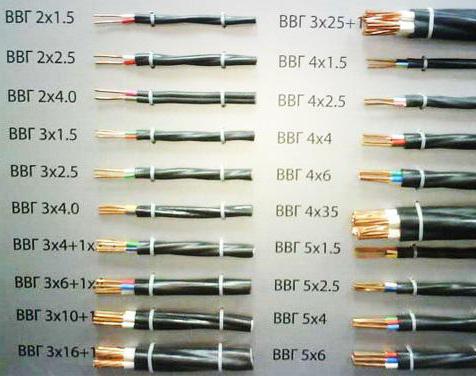

8. Широкий модельный ряд. Большой выбор сечений медных и алюминиевых жил позволяет с высокой точностью подобрать необходимый диаметр кабеля для питания электроустановок определенной мощности. Это дает возможность существенно сэкономить средства при проектировке и монтаже электропроводки. Кроме того, возможность использовать кабели ВВГ-П (плоские) позволяет достигнуть максимального удобства при выполнении монтажных работ.
9. Удобная цветовая и цифровая маркировка токопроводящих жил. Фазный провод имеет изоляцию белого, красного или коричневого цвета, нулевой провод – синего, а заземляющий – желтого с зеленой полосой.

Выбор кабеля ВВГ для электропроводки квартиры

Для подведения электроэнергии к щитку на входе в квартиру, как правило, используется силовой кабель ВВГ 3Х6, (может быть также 3Х10 и 3Х16).
В отличие от проводов ПВС и ШВВП, часто используемых для монтажа электропроводок, медный кабель ВВГ 2Х4 соответствует более высоким требованиям, поскольку предназначен для эксплуатации также и в промышленности. Другими словами, у ВВГ 2Х4, при равном сечении, больший максимально допустимый ток, выше качество изоляции, он намного хуже поддерживает горение. Кроме того, каждое такое изделие проходит производственные испытания, чего нельзя сказать о большинстве их бытовых аналогов.Что же касается выбора типа и сечения кабеля для питания электроприборов, расположенных в самой квартире, то тут все зависит, в первую очередь, от их технических характеристик. Одной из наиболее распространенных, является марка ВВГ 2Х4.

Таблица расчета мощности

При выборе кабеля необходимо знать какая допустимая нагрузка каждого сечения провода. Сложите мощность всех потребителей на выбранной линии электропередач, возьмите запас не менее 30% и выберете необходимое сечение кабеля в соответствии с таблицей.

Недостатком кабелей ВВГ является их сравнительно высокая цена, поэтому целесообразно применять их для подключения мощных потребителей электроэнергии, например, электроплит, варочных поверхностей или проточных водонагревателей.

Силовой кабель ВВГнг - один из наиболее популярных видов проводников, использующийся для передачи и распределения электроэнергии в стационарных установках на номинальном
переменном напряжении 660 и 1000 В с частотой 50 Гц. Кабель применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках. При прокладке в пучках силовой кабель ВВГнг позволяет обеспечивать пожарную безопасность кабельных цепей.

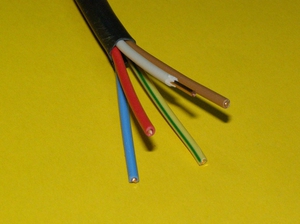

Конструкция кабеля

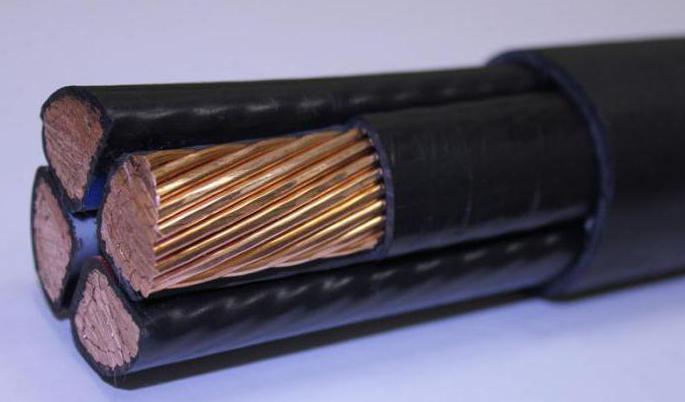

Кабель силовой ВВГнг выпускается как одножильным, так и многожильным. Токопроводящие жилы изготавливают из меди. Они могут быть однопроволочными или многопроволочными, круглой или секторной формы, класса 1 или 2 (по ГОСТ 22483). Изоляция жил выполняется из ПВХ-пластиката, внешняя оболочка кабеля - из ПВХ-пластиката пониженной горючести, без защитного покрова.

Жилы двух-, трех-, четырех- и пятижильных силовых кабелей скручены, при этом двухжильные кабели силовые имеют жилы одинакового сечения, трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу (заземления или нулевую) меньшего сечения. Для скрученных изолированных жил обязательно заполнение промежутков из ПВХ-пластиката, которое накладывается одновременно с оболочкой. Заполнение должно без повреждений отделяться от изоляции и оболочки кабеля.

Изолированные жилы кабеля ВВГнг имеют отличительную расцветку: нулевые выполняются в изоляции голубого цвета, жилы заземления - с оболочкой желто-зелёной расцветки. Цветовая маркировка силовых кабелей может быть сплошной или в виде продольной полосы шириной не менее 1 мм. Также допускается маркировка жил цифрами, высота которых должна быть не менее мм, а расстояние между ними - не менее 35 мм. Технические и эксплуатационные характеристики Силовой кабель ВВГнг предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от -50° С до +50° С, относительной влажности воздуха до 98% (при температуре до 35° С). В рабочем режиме предельная длительно допустимая температура нагрева жил кабелей составляе+ 70° С, а в аварийном режиме или в режиме перегрузки её величина может достигать + 80° С (при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы). При коротком замыкании (до 4 сек) максимальная допустимая температура нагрева жил (до 4 сек) - + 160° С.
Силовые кабели ВВГнг в течение 10 мин. выдерживают испытание переменным напряжением 3 кВ и 3,5 кВ для кабелей с рабочим напряжением 660 В и 1000 В соответственно.

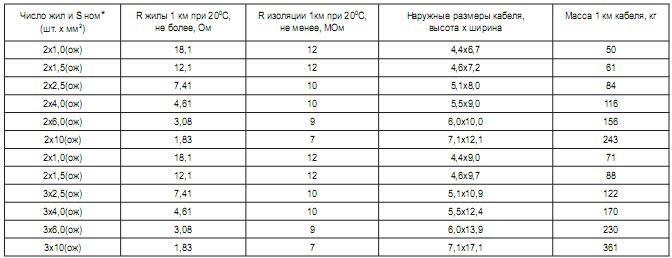

Электрическое сопротивление изоляции жил при температуре 20°С при сечении до 1,5 мм2 составляет 12 МОм/км, при сечении,5–4,0 мм2 – 10 МОм/км, при сечении 6,0 мм2 – 9 МОм/км, при сечении 10–240 мм2 - 7 МОм/км. Сопротивление изоляции при длительно допустимой температуре нагрева жил не менее - 0,005 МОм/км. Максимальное рабочее напряжение электрической сети для силовых кабелей 0,66 кВ - 0,72 кВ, для кабелей 1 кВ - 1,2, кВ.

Прокладка и монтаж кабелей ВВГнг без предварительного подогрева производится при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке одножильных кабелей -
10 Dн, многожильных - 7,5 Dн (Dн - наружный диаметр кабеля).

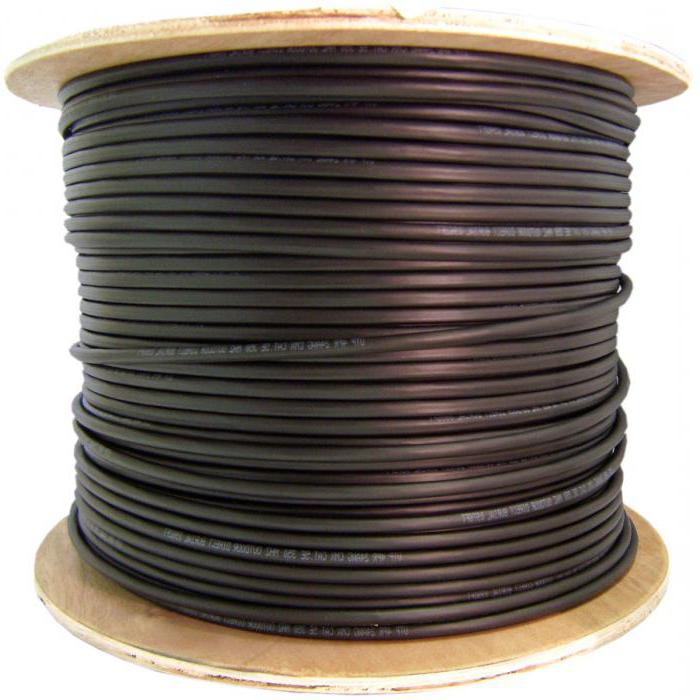

Строительная длина кабелей для сечений основных жил:

• 2,5 - 16 мм2 - 450 м;
• 25 - 70 мм2 - 300 м;
• 95 мм2 и выше - 200 м.

Гарантийный срок эксплуатации кабеля ВВГнг - 5 лет, срок службы - 30 лет.

Сфера применения

Силовой кабель ВВГнг с номинальным напряжением 0,66 кВ и 1 кВ применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также на открытом воздухе при отсутствии опасности механических повреждений в ходе эксплуатации. Для прокладки в земле (траншеях) этот вид кабеля не рекомендуется, однако он успешно используется в местах, подверженных вибрации. Кабели ВВГнг силовые предназначены для вертикальных, наклонных и горизонтальных трасс.

Сегодня в области электротехники используется множество проводов самого различного назначения. Среди них широкое распространение приобрел кабель силовой ВВГнг LS, предназначенный для осуществления распределения или передачи электроэнергии в стационарных объектах. Благодаря диаметру, весу, напряжению и прочим характеристикам он может быть установлен в бытовых и промышленных условиях.

Особенности

ВВГнг - это наружный силовой кабель, который применяется для обеспечения электропитания:

• мобильных приборов;
• стационарных электроприборов.

ВВГнг LS (кабель) является универсальным и может работать в различных условиях.

Основные особенности:

• Возможно прокладывание шнура в местах, имеющих повышенную влажность, например в ванной.
• ВВГнг LS - кабель, который можно прокладывать на высоте, также он успешно применяется при укладке электросетей под землей или в шахте.
• Обладает огнестойкостью, не распространяет горение и не дымит под действием открытого огня.
• Технические характеристики провода позволяют его эксплуатировать на предприятиях нефтяной и химической промышленности.

Каждый тип кабеля данной серии обладает разными техническими параметрами. К примеру, допустимое рабочее напряжение должно быть максимум 0,6 кВ, но в сертификате изделия, в зависимости от его типа, может быть указано, что оно работает при более высоких показателях. Эксплуатационный срок ВВГнг LS и иных типов этой серии составляет примерно 20 лет, но, как правило, производители декларируют гораздо больший срок службы.

Такой провод чаще всего используется в наиболее опасных условиях, где есть достаточно высокая вероятность возгорания. Кабель отличается гибкостью и достаточно прочной изоляцией, повредить которую практически невозможно. Кроме того, ВВГнг LS - кабель, который отличается тем, что не поддается влиянию пара, влаги и агрессивных газов.

Основные характеристики

Любой кабель ВВГнг, в том числе и серии LS, изготовлен из меди и состоит из 1-5 токопроводящих жил (например, кабель ВВГНГ LS 3 х 2,5 имеет 3 жилы, сечение которых 2,5 мм), изоляции из ПВХ, термической ленты, скрепляющих лент, внешней и внутренней. Двухжильные модели часто используют для разводки проводов в квартирах и домах. От количества медных жил кабеля зависят его габариты.

Согласно ГОСТ, минимальное сечение жилы составляет 1,5 мм 2 , сам же провод может быть гораздо толще и иметь значительно большее сечение. Максимальным же значением такого электрокабеля будет 230 мм 2 . Размер рабочей нулевой жилы зависит от фазных проводников. Если основная токоведущая жила от 1,5 до 2,5 мм 2 , то сечение будет от 1,5 до 2,5 мм 2 .

Расшифровка

Аббревиатура ВВГнг расшифровывается в соответствии с общепринятыми правилами маркировки проводов:

• В - наружная изоляция состоит из поливинилхлоридного материала (ПВХ).
• В - изоляция жил кабеля выполнена из ПВХ.
• Г - голая силовая жила.
• НГ - в основе конструкции негорючий материал.

Условная маркировка дает краткое описание определенному типу кабеля, указывает его технические характеристики и прочие свойства. Расшифровать аббревиатуру может помочь специалист в области электротехники или продавец-консультант в магазинах. Наличие дополнительных буквенных обозначений на маркировке будет свидетельствовать об определенных особенностях изделия. Например, буквы АКВВГнг LS указывают на то, что это контрольный кабель с жилами из алюминия и изоляцией ПВХ.

Типы ВВГнг кабеля

Кабель данной серии подразделяется на следующие типы:

• АВВГнг LS - это аналог стандартного ВВГ провода, но отличается тем, что не распространяет ток. Начальная «А» указывает на то, что кабель алюминиевый, а не медный.
• Такими же техническими характеристиками обладает ВВГнг LS (кабель). Буквы LS означают low smoke (не горит).
• АВВГнг - кабель, наделенный аналогичными характеристиками предыдущей модели, но не обладает низким уровнем распространения дыма. Буквы НГ расшифровываются, что он не поддерживает горение.
• ВВГНД - это кабель из ПВХ, оснащен двойной изоляцией. В названии буква Д означает двойной.
• ПВВГнг - плоский провод, жилы которого покрыты изоляцией из термосшитого полиэтилена. Не горит.
• АКВВГнг LS - контрольный алюминиевый кабель с ПВХ изоляцией, не способный распространять горение и дым.

Кабель марки ВВГнг редко используется для обычных проводок. Как правило, он применяется в местах повышенной опасности (в деревянных сооружениях, на производстве и т. д.).

Наиболее распространенными считаются трехжильные модели при трехфазном напряжении.

Характеристики ВВГнг LS провода

Кабель ВВГнг LS (ГОСТ 22483) отличается довольно большим ассортиментом. В зависимости от модели может иметь от 1 до 5-ти токопроводящих жил, которые могут быть однопроволочными или многопроволочными, иметь секторную или округлую форму.

Кабель ВВГнг LS (цена зависит от многих параметров) применяется в стационарных установках для передачи и распределения электроэнергии и рассчитан на номинальное напряжение сети от 660 до 1000 В.

Диапазон эксплуатационного температурного режима составляет от 30°С до +50°С.

Силовой тип кабеля можно использовать при температуре +35°С, при этом допустима эксплуатация коммуникации при влажности воздуха до 98%. Возможна установка и прокладка коммуникаций без предварительного нагрева поверхности при температуре минимум -15°С.

Монтажный радиус изгиба для одножильных изделий - 10 диаметров. Для кабеля многожильного - 7,5 диаметров.

Допустимая максимальная температура внешней среды, при которой возможна эксплуатация конструкции, +70 °С. Эксплуатационные свойства сохраняются при нагреве жил до +400°С.

При правильном соблюдении всех норм и правил эксплуатации срок службы такого кабеля составляет около 20, и даже гораздо больше лет.

Кабель ВВГнг LS: цена

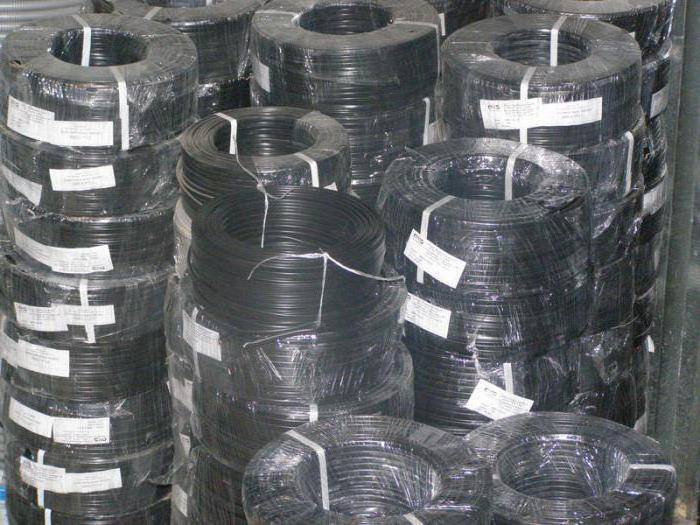

Стоимость метра ВВГнг провода любого типа зависит от множества факторов (от количества жил, их сечения и т. д.). Например, средняя цена на кабель ВВГнг LS 3х 2,5 - 31 рубль, ВВГнг LS 4 х 4 стоит 64 рубля, ВВГнг LS 5 х 50 - 970 рублей.

Кроме того, отечественная продукция стоит значительно меньше, чем импортные изделия, при аналогичном качестве.

Чтобы равномерно распределить электрический ток между каждым потребителем, нужны специальные провода. Сегодня мы расскажем об особенностях и технических характеристиках кабеля кабель ВВГНГ LS. Благодаря своему напряжению, весу, диаметру и другим характеристикам кабель ВВГНГ LS и другие кабеля серии ВВГНГ могут быть установлены в промышленных и бытовых условиях.

Кабель под маркой ВВГНГ является наружным , его применяют с целью обеспечения электропитания:

• стационарных электроприборов;
• мобильных приборов

Провод ВВГНГ и его тип LS в частности является универсальным и способен работать в разных условиях. Ключевыми особенностями LS и других типов такого кабеля является следующее:

• шнур можете прокладывать в местах повышенной влажности, например, в ванной комнате;
• также он прокладывается на высоте, поэтому такой кабель может быть применен при укладке электрических сетей в шахте или под землей;
• кабель отличается огнестойкостью, не способен распространять горение и не дымит под воздействием открытого очага огня;
• технические характеристики позволяют использовать ВВГНГ LS на предприятиях химической и нефтяной промышленности.

Каждый из типов кабелей данной серии имеют разные технические параметры . Например, допустимый ток должен иметь напряжение до 0,6 Вольт максимум, однако сертификат кабеля, в зависимости от типа, может указывать и на то, что он способен и на большие показатели. Срок службы кабеля ВВГНГ LS и других типов данной серии составляет порядка 20 лет, но чаще продавцы декларируют куда больший срок службы, если, конечно же, безопасно использовать кабель и каждые несколько лет проверять свои коммуникации на предмет нарушений в изоляции.

Чаще всего такой провод используют в довольно опасных условиях, где вероятность возгорания очень высока. Он отличается своей гибкостью и прочной изоляцией, которую практически нельзя повредить. Отличительной особенностью ВВГНГ LS и других кабелей рассматриваемой серии является то, что они не поддаются влиянию не только влаги, но и паров и агрессивных газов.

Характеристики и значение аббревиатуры ВВГНГ

Любой кабель серии ВВГНГ, включая такой тип, как LS , является силовым, сделан из меди , может иметь от одной до трех жил. Модели с двумя жилами очень распространены для разводки проводов в домах или квартирах. Также количество применяемых жил кабеля влияет непосредственно на его габариты.

Любая электропродукция серии ВВГ оснащена минимальным жиловым сечением 1,5 квадратных миллиметров. А вот сам кабель может быть крупным и иметь куда большее сечение, в частности, до 230 квадратных миллиметров. Если кабель оснащен двумя жилами и больше, то количество его сечений составляет 50 квадратных миллиметров максимум.

Размер нулевой жилы зависит непосредственно от основных токоведущих жил. Например, при токоведущей жиле размером от 1,5 и до 2,5 нулевая будет иметь сечение 1,5 соответственно.

Расшифровывается аббревиатура ВВГНГ так:

• В – виниловая оболочка;
• Г – голый кабель;
• НГ - негорючий материал.

Соответственно, кабель имеет «голую» жилу, которая защищена двойной изоляцией из ПВХ. Буквы А в названии нет, соответственно, провод сделан из меди, как мы уже упоминали. А вот что означают в названии ВВГНГ LS последние латинские буквы LS , давайте тоже выясним, а еще узнаем, какие еще типы кабеля существуют.

Типы кабеля ВВГНГ, что означает LS

Кабеля серии подразделяются на такие типы:

Практически все виды кабеля марки ВВГНГ очень редко применяются для обычных проводок . Чаще всего их применяют в местах повышенной безопасности, например, на производстве или в деревянных сооружениях.

Приобрести ВВГНГ любого типа можно где угодно, стоимость метра провода зависит от того, сколько жил на нем и какое у них сечение. Наиболее распространенные модели – с тремя жилами при трехфазном напряжении.

Обзор и характеристики провода ВВГНГ LS

Такой провод, как ВВГНГ LS оснащен однопроволочными или многопроволочными жилами, имеющими круглую или секторную форму.

ВВГНГ LS применяется с целью передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение от 660 до 100 В с учетом частоты тока 50 Гц максимум. ВВГНГ LS можно использовать для установки в общественных и промышленных строениях, где имеются повышенные требования к пожарной безопасности. При этом его не рекомендуют применять под землей без средств специальной защиты, например, металлорукава, благодаря которым оболочка провода не повредится и сохранить его характеристики максимально длительное время.

Провода данной марки следует приобретать в проверенных торговых точках и удостоверяться при покупке, что изделие соответствует всем требуемым нормам пожарной безопасности, а также к нему прилагаются все сертификаты качества.

Итак, ключевые области применения изделия ВВГНГ LS таковы:

• передача и распределение электричества в стационарных установках;
• установка и применение на промышленных строениях и высотных зданиях, имеющих повышенный класс безопасности;
• установка на атомных станциях классов от 2 до 4 согласно классификации ОПБ-88/97;
• использование в любых сухих и влажных помещениях;
• прокладка на воздухе.

Кроме того, провод ВВГНГ LS возможно применять для групповой прокладки в специальных пучках, чтобы он не распространял горение. С целью улучшения технических и эксплуатационных характеристик изделия можно применять заполнитель из специального пожаробезопасного и самозатухающего пластиката на основе ПВХ. С его помощью заполняется пространство тонконесущими изолированными жилами и внешней оболочкой провода.

Электротехническое оборудование сегодня представлено на рынке в широком ассортименте. Среди подобной продукции особой популярностью пользуется провод ВВГнг.

Тем, кто решил осуществить разводку низковольтных внутренних и наружных электросетей, опытные мастера рекомендуют использовать именно это токопроводящее оснащение. Информация о проводе ВВГнг и его технических характеристиках представлена в данной статье.

Что собой представляет изделие?

Провод ВВГнг - это разновидность силового кабеля ВВГ, с помощью которого осуществляется подводка электропитания к оборудованиям внутри помещений, а также к внешним кабельным конструкциям и электроприборам. Конструктивно кабель ВВГ (ГОСТ 16442-80) представлен одной или несколькими токопроводящими жилами, каждая из которых оснащена своим изоляционным покрытием. В силовом кабеле жилы скручиваются друг с другом и содержат общую изоляционную оболочку.

Аббревиатура

Первая буква в электротехнической токопроводящей системе указывает на материал, из которого изготовлена жила. Если бы она была алюминиевой, то аббревиатура на данном проводе начиналась бы с буквы «А». Поскольку в марках ВВГ она отсутствует, то, значит, жилы всех изделий медные.

Буква «В» указывает на материал, из которого изготовлено изоляционное покрытие: винил (поливинилхлорид). Поскольку «В» стоит в аббревиатуре дважды, это означает, что провод ВВГнг (ГОСТ 53762-2010) оснащен двойной виниловой изоляцией. Поливинилхлорид используется для изготовления обмотки провода и внешнего изоляционного слоя.

Наличие символа «Г» в обозначении свидетельствует о том, что кабель не содержит брони. За счет этого провод обладает достаточной гибкостью, но в то же время не является защищенным от внешних механических воздействий.

В чем заключается отличие ВВГнг от провода ВВГ?

При одиночной укладке электротехнических токопроводящих изделий не происходит их возгорания. При совместной укладке ВВГнг с другими проводами, с целью предотвратить горение кабеля, он обрабатывается специальным антивоспламенительным раствором. Об этом свидетельствует обозначение «НГ». Для базового же кабеля ВВГ предусмотрена обычная поливинилхлоридная изоляция, потому для него не характерно наличие самозатухающих и огнезащитных свойств.

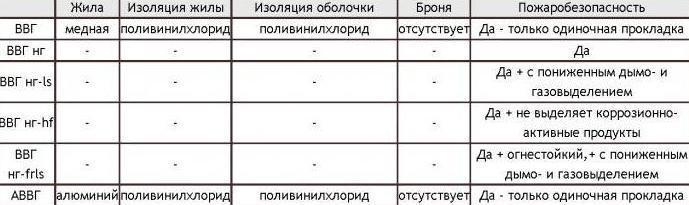

Виды проводов

• ВВГ. Базовая модель с обычной поливинилхлоридной изоляцией. Провод при совместной укладке может воспламеняться.
• ВВГнг. Изолирующий слой оснащен специальными галогеновыми химическими элементами, препятствующими возгоранию кабеля.
• ВВГнг Is. Провод оснащен изоляционной оболочкой из безгалогенового поливинилхлорида. При помощи данного вида кабеля ВВГ осуществляется распределение и передача электрической энергии к оборудованию, относящемуся к аналогичному классу напряжения. За счет свойственных ему технических характеристик в первую очередь используется в местах с особенно высокой вероятностью возгорания. Провод в маркировке еще дополнен обозначением (Low Smoke).
• ВВГнг-frls. Изоляционный слой данного провода также изготовлен из безгалогеновых материалов. Кабель обладает противопожарными свойствами. При тлении пластмассовой изоляции данного провода происходит выделение незначительного количества дыма.

Жилы

Данный элемент является основой любого токопроводящего электротехнического изделия. Провод ВВГнг может содержать одну или несколько медных жил. Их количество варьируется от 1 до 5. О том, сколько в кабеле жил, можно судить по его маркировке. На их количество указывает самая первая цифра. Например, провод ВВГнг 3х 2,5 оснащен тремя медными жилами. Структурно каждая из них может представлять собой отдельную медную проволоку, или несколько, скрученных между собой.

Определить это также можно по маркировке. Обозначение «М» стоит на тех кабелях, которые содержат многопроволочные медные жилы. И наоборот, «0» имеется на изделиях с однопроволочной жилой.

Форма

В зависимости от того, каким образом жилы уложены в проводе, изделия ВВГнг могут быть:

• Круглыми. Такую форму имеют кабели, которые содержат жилы с небольшими сечениями. Провода округлой формы маркируют буквой «К».

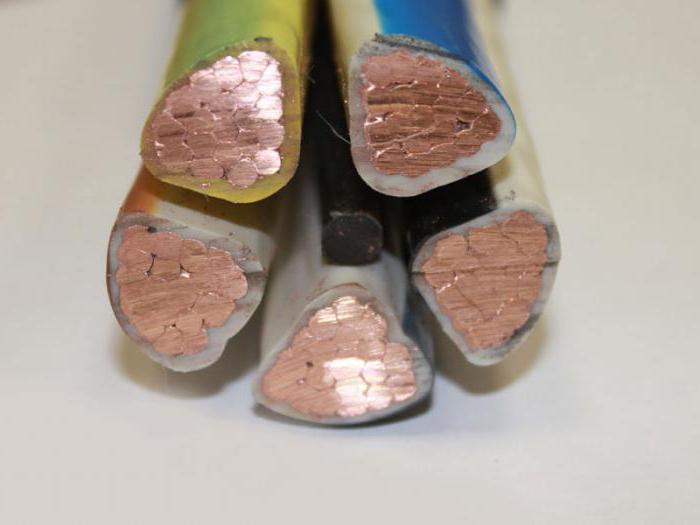

• Сегментными, или секторальными.Каждой из жил придается форма определенной части сектора круга. Такие провода обозначают символом «С».
• Плоскими. В таких проводах жилы укладываются вдоль одной плоскости. Такая форма характерна для проводов с небольшим сечением.

Сечение

В электротехнических изделиях ВВГнг данный параметр варьируется в пределах от 1,5 мм кв. до 50 мм кв. Количество сечений указывается второй цифрой. Например, в проводе ВВГнг 3 х2 5 жилы имеют сечение 2,5 мм кв. Тем не менее встречаются и провода, сечение которых может составлять 400 мм. кв. Однако такие кабели изготавливаются по специальному заказу. Если указан параметр 4 мм кв., это не значит, что именно такое сечение имеют все пять жил провода ВВГнг. 2,5 кв. мм считается оптимальным их показателем, поскольку у нулевого проводника и проводника заземления сечение обычно меньше.

Лучшей проводимостью обладает то оснащение, у которого показатель сечения больше. Проводимость измеряется как сопротивление проводника на тыс. метров длины. Например, кабель, сечение которого составляет 1,5 мм кв. обладает сопротивлением до 12 Ом, а изделие с сечением 50 мм кв. - 0,39 Ом.

Провод можно эксплуатировать, если на длину тыс. метров его сопротивляемость будет в пределах 7-12 Ом. Показатель сопротивления измеряется при температуре не выше 20 градусов.

Изоляционное покрытие

Толщина изоляции зависит от таких параметров провода, как его номинальное сечение и напряжение, на которое он рассчитан. При сечении кабеля 16 мм. кв. и напряжении не более 660В толщина изоляционного покрытия составляет 0,9 мм. Если данный провод будет эксплуатироваться при напряжении 2,5 кВ, то толщина изоляции должна составлять 1 мм. Для провода ВВГнг 3х2 5 мм кв. при напряжении 0,66 кВ она не превысит 0,60 мм. Для работы при 1 кВ номинальная толщина изоляции составит 0,70 мм.

Напряжение

Перед эксплуатацией провод должен пройти электрические испытания. Изделие, которое предназначено для работы при напряжении 66 кВ, сначала в течение 10 минут проверяется при напряжении 3 кВ. Провод, рассчитанный на 1 кВ, должен выдержать 3,5 кВ.

Возможность изгибания

Согласно ГОСТу, каждый провод в зависимости от типа обладает определенными механическими характеристиками. Те изделия, которые используют многожильные проводники, можно изгибать на радиус 7,5 диаметра кабеля. Однопроволочные изделия легко изгибаются на радиус 10 диаметров.

Температура

Показатели номинальной температуры кабеля варьируются от -50 до +50 градусов. Оптимальный температурный режим для монтажа провода составляет: - 15 градусов. При более низкой температуре работать с кабелем не рекомендуется. В противном случае, как утверждают электрики, изделие будет крошиться и даже может поломаться.

Описание провода ВВГнг 3х2,5

Изделие состоит из трех токопроводящих медных жил. В качестве изолятора применяется поливинилхлоридный пластик (ПВХ). Данный материал используется также в качестве обмотки. Провод при групповой прокладке не воспламеняется. Для изделия не предусмотрен защитный покров.

Технические характеристики при напряжении 0,66 кВ

Данное токопроводящее изделие при указанной величине напряжения отличается следующими параметрами:

• Номинальное сечение жилы составляет 2,5 мм кв.
• Провод длиной в одну тыс. метров весит 135 кг.
• В поперечном сечении диаметр составляет 9,3 см.
• Изоляционное покрытие жил имеет толщину 0,60 мм.
• Многопроволочное изделие обладает минимальным радиусом изгиба 7 см. Если жила содержит одну проволоку, то радиус изгиба - 93 мм.
• Провод рассчитан на допустимую токовую нагрузку 37 А (в земле) и 28 А (на воздухе).
• При коротком замыкании допустимым для провода считается 0,27 кА.
• Показатель электрического сопротивления изоляционного слоя не превышает 10 МОм.

Характеристики провода при напряжении в 1 кВ

При указанной величине напряжения ВВГнг 3х2,5 обладает следующими параметрами:

• Сечение жилы: 2,5 мм кв.
• Провод длиной тыс. метров весит 144 кг.
• Многопроволочное изделие характеризируется минимальным радиусом изгиба 0,73 см, а жила с одним проводом рассчитана на изгибание радиусом 0,97 см.
• Толщина изоляционного слоя составляет 0,70 мм.
• Показатель электрического сопротивления изоляции на 1 тыс. метров составляет 10 МОм.

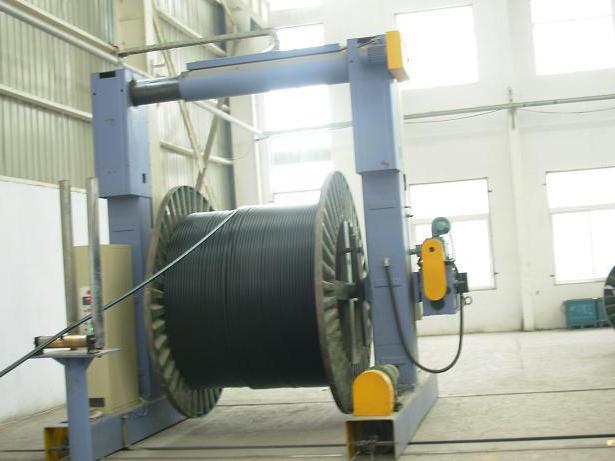

Провода продаются в скрученном виде, в барабанах. Их длина варьируется от 500 до 7200 метров.

Применение

Местом для укладки проводов ВВГнг могут быть:

• Сухие и сырые помещения: туннели, каналы, галереи, шахты, коллекторы, производственные помещения.
• Частично затапливаемые сооружения, в которых отмечена слабая, средняя или сильная коррозийная активность.
• Специальные кабельные эстакады блоков и мостов.
• Помещения в жилых и общественных зданиях.
• Пожароопасные помещения.
• Взрывоопасные зоны.

Заключение

Эксплуатационный гарантийный срок провода составляет не менее пяти лет. Как утверждают потребители, использовать ВВГнг можно и значительно дольше. Востребованность данного токопроводящего изделия объясняется соотношением его высоких технических характеристик и сравнительно низкой стоимости.
