Маркировка силового кабеля. Силовые кабели. Виды силовых кабелей
Среди наиболее популярных в последнее время видов кабельной продукции
можно назвать кабель ВВГ
и его модификации.
ВВГ
обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты (рис. 1).
Рис. 1. Кабель ВВГ
Используется для передачи и распределения электрического тока, рабочее напряжение - 660-1000 В, частота - 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение - от 1,5 до 240 мм2. В бытовых условиях используется кабель сечением 1,5-6 мм2, при строительстве частного дома - кабель сечением до 16 мм2. Жилы могут быть как одно-, так и многопроволочными (рис. 2). Никаких ограничений нет - можно и в квартире положить кабель сечением 10 мм2.
Рис. 2. Кабель ВВГ в разрезе
Применяется при широком диапазоне температур: от -50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. В случае с плоским кабелем или проводом считается ширина плоскости.
Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто- зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.
Разновидности ВВГ:
АВВГ - те же характеристики, только вместо медной жилы используется алюминиевая (рис. 3);
Рис. 3. Кабель АВВГ
ВВГнг - кембрик с повышенной негорючестью (рис. 4);
Рис. 4. Кабель ВВГнг LS
ВВГп - наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;
ВВГз - пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.
Силовой кабель NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные (рис 5).
Рис. 5. Кабель NYM: 1 - медная жила; 2 - оболочка ПВХ; 3 - продольная негорючая герметизация; 4 - изоляция ПВХ
Количество жил - от 2 до 5, сечение - от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур - от -40 до +70 °C.
Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По срав-нению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба - 4 диаметра сечения кабеля.
Расшифровывается очень просто - кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В (рис. 6).

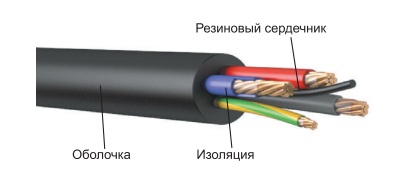

Рис. 6. Кабель КГ
Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ - резина, внешняя оболочка из того же материала. Диапазон рабочих температур - от -60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д.
Есть разновидность КГнг с негорючей изоляцией.
КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.
Кабель ВББШв - бронированный силовой кабель с медными жилами (рис. 7).

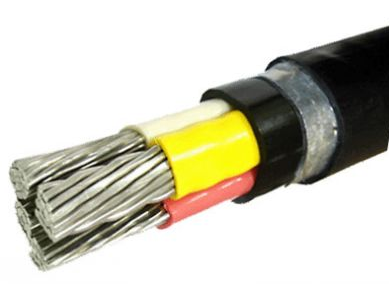

Рис. 7. Кабель ВББШв
Последние бывают как однопроволочными, так и многопроволочными. Количество жил - от 1 до 5. Сечение - от 1,5 мм2 до 240 мм2. Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком - во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.
ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур - от -50 до +50 °C. Влаго- устойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба - не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.
Модификации:
АВББШв
- кабель с алюминиевой жилой;
ВББШвнг
- негорючий кабель;
ВББШвнг-LS
- негорючий кабель с низким газо- и дымовыделением при повышенных температурах.
Классификация кабелей, проводов и шнуров по их применению со ссылками на примеры конкретных маркировок, фотографии кабельных изделий
Предисловие
Классификацию кабельно-проводниковой продукции производят, основываясь на применении проводников, их производителях, конструкции, маркировке. В итоге получатся разные картины. На наш взгляд наиболее приемлемый метод классификации (с точки зрения покупателя) является фильтрация по применению кабелей и проводов.
Посудите, если сортировать по производителям,
то человеку не знающего номенклатуры конкретного завода, трудно будет понять, где искать требующийся проводник, а тем более сравнить характеристики однотипных изделий.
При классификации по конструкции,
трудно будет удерживать в голове все конструктивные элементы, чтобы сделать правильный выбор. Фактически, каждая конструкция выбирается, исходя из воздействующих факторов, которые определяются применением.
При распределении по маркировкам
(например, по алфавиту), исчезает какая-либо осмысленная группировка. К тому же в маркировке каждая буква имеет значение, которое относится к конструкции или применению.
Зато классификация по применению или назначению ясна практически каждому человеку, кто сталкивается с прокладкой кабельных линий либо работает в материально-техническом обеспечении. Позволяет в одной рубрике интернет-магазина найти похожие кабельные изделия и оценить их по техническим параметрам, посмотреть фотографии.
Классификация кабелей и проводов по применению
Всю кабельно-проводниковую продукцию разделим на 6 групп:
- для стационарной прокладки в воздухе и земле;
- для подвижного присоединения;
- для воздушных линий электропередач;
- для вторичных сетей - это контрольные многожильные кабели (работают в сетях сигнализации или управления с незначительными токами);
- для монтажа и бытовой электропроводки;
- под специализированные условия эксплуатации, из которых ввиду разнообразия марок выделим термостойкие и огнестойкие проводники.
Для стационарной прокладки:
- (траншее):
- на напряжение до 1 кВ - ВБбШв и АВБбШв (медный и алюминиевый проводник в ПВХ изоляции, бронированный стальными лентами, в ПВХ оболочке);
- на напряжение 6 кВ и выше:
- в бумажно-пропитанной изоляции - ААБл (алюминиевые жилы в изоляции, бронированные стальными лентами, в алюминиевой защитной оболочке);
- в изоляции из сшитого полиэтилена.
В траншеях прокладывают кабели с бумажно-пропитанной изоляцией в свинцовой либо алюминиевой оболочке маркировок АСБ, ААБл, ААШв. Также производят изделия с изоляцией из сшитого полиэтилена, которые позволяют повысить температуру нагрева токопроводящей жилы, а следовательно, и токовую нагрузку. О преимуществах и недостатках изложено в статье про кабели изолированные СПИ .
 |
|||
|
Кабель ВВГнг 5х16 для стационарной прокладки в воздухе |
Кабель АВВГ 4х120 для неподвижной прокладки в воздухе |
Кабель АВБбШв 4х240 бронированный Стальными лентами Для прокладки в земле |
Силовой бронированный медный кабель ВБбШв 3х25+1х16 для расположения в грунте |
 |
|||
|
Высоковольтный кабель для прокладки в земле АПвЭгаП |
Для подвижного присоединения:
- кабель гибкий КГ выпускается с 1-5 медными многопроволочными жилами;
- кабель особо гибкий марки КОГ с 1 жилой (применяется как сварочный кабель);
- многожильный гибкий провод РПШ (5-24 медные многопроволочные жилы);
- экранированный провод РПШЭ ;
- многофункциональный кабель H07RN-F в неопреновой оболочке.
 |
|||
|
Силовой кабель КГ 3х25+1х10 с многопроволочной жилой |
Провод РПШ 10х1.5 для присоединения
перемещаемых токоприёмников |
Кабель H07RN-F 5х35 в резиновой изоляции и неопреновой оболочке |
Для воздушных линий электропередач (прокладка в воздухе между опорами):
- изолированный самонесущий провод марки СИП ;

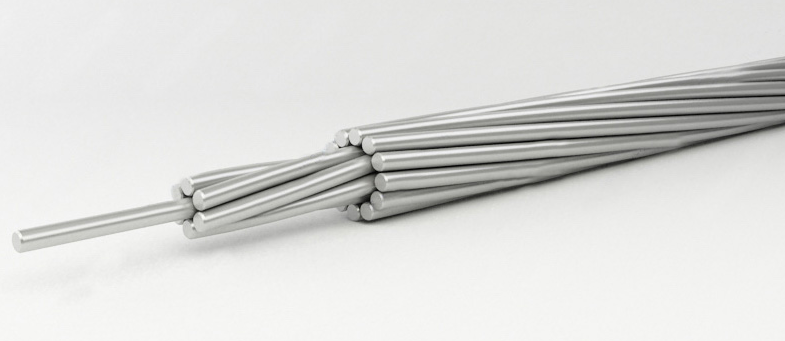

- неизолированные провода А и АС (первый провод алюминиевый, второй алюминиевый со стальным сердечником).
Для вторичных сетей или контрольные кабели предназначены для систем контроля и управления, сигнализации и блокировки, поэтому содержат 4-37 жил с сечением 1-4 мм 2:
- КВВГ (для одиночной прокладки);
- КВВГЭ (защищённый экраном для единичного расположения);
- КВВГнг (исполнение пониженной горючести для совместной прокладки);
- КВВГнг-LS (исполнение пониженной горючести с низким выделением газа и дыма при вынужденном горении для электрических систем в зданиях с большим скоплением людей);
- КВВГЭнг (экранированный проводник для групповой прокладки);
- КВВГЭнг-LS (с экраном в исполнении пониженной пожароопасности);
- АКВВГ (алюминиевый для одиночного расположения);
- АКВБбШв (бронированный контрольный для прокладки в земле).
|
Контрольный кабель КВВГ 7х1.5 для вторичных сетей в ПВХ изоляции и оболочке |
Экранированный контрольный кабель КВВГЭнг 27х2.5 в исполнении пониженной горючести |
Алюминиевый контрольный кабель марки АКВВГ 10х2.5 |
Для монтажа и бытовой электропроводки:
- стационарно и подвижно (в оболочке):
- 2-5 жильный провод ПВС ;
- 2 и 3 жильный шнур ШВВП ;
- только стационарно:
- одножильные:
- медный однопроволочный провод ПВ1 ;
- его алюминиевый аналог - провод АПВ ;
- многопроволочный гибкий провод ПВ3 ;
- 2 и 3 жильные:
- медный ППВ ;
- алюминиевый АППВ .
- одножильные:
Для электропроводки в домах, квартирах и дачах подходят проводники выпускаемые (подробнее для осмысленного выбора ):
- по бытовому стандарту ГОСТ 7399 - ПВС и ШВВП;
- по стандарту ГОСТ 6323 - ППВ и АППВ;
- по промышленному стандарту - ВВГ и его производные
 |
 |
 |
|
|
Провод ПВС 5х4 для бытовой электропроводки и подвижного присоединения |
Шнур ШВВП 3х2.5 для прокладки под штукатуркой в домах, квартирах, дачах |
Гибкий установочный провод ПВ3 4 |
Жёсткий медный провод ПВ1 2.5 В ПВХ изоляции |
Под специализированные условия прокладки:
- термостойкие (долгосрочно эксплуатируются при повышенных температурах):
- ПВКВ - кремнийорганическая изоляция;
- ПРКА - кремнийорганическая изоляционно-защитная оболочка повышенной твёрдости;
- РКГМ - кремнийорганическая изоляция + защита стекловолокном;
- ПЭТ-155 - эмалированные провода для создания обмоток электрических двигателей;
- огнестойкие (функциональны при пожаре с течение 30 или 90 минут):
- (N)HXH - силовой под аварийные системы (лифты, вентиляция, освещение);
- JE-H(St)H…Bd - под системы пожарной безопасности;
- транспортные:
- авиационные:
- БПВЛ - медный, стойкий к шумам, вибрациям, одиночным и многократным ударам;
- БПВЛЭ - экранированный;
- БПВЛА - алюминиевый;
- ПТЛ-200 и ПТЛЭ-200 - помимо вибрационных и ударных нагрузок устойчив к температурам до +200°С;
- шахтные КГЭШ - для подвижного присоединения, стойкий к истиранию о горные породы, гибкий;
- судовые НРШМ - стойкость к солёной и пресной воде, противостоит воздействию дизельного топлива и масел;
- экскаваторные КГЭ - для соединения перемещающийся землеройной машины с воздушной линией на напряжение 6 кВ;
- железнодорожные ППСРВМ - для подвижного состава (электровозы, наземный пассажирский электрифицированный транспорт) на напряжение 660 и 3000 вольт;
- авиационные:
- другие специальные:
- ТППэп - телефонные кабели с 10, 20, 30, 50, 100 либо 200 парами жил;
- ПЩ - для щёток электрических машин.
|
Термостойкий провод РКГМ для прокладки в температурах до 180°С |
Эмальпровод ПЭТ-155 для обмотки электрических двигателей |
Термостойкий провод марки ПВКВ | Фотография термостойкого провода ПАЛ |
Для прокладки в воде
выдерживает вибрации и удары
Сечение телефонного кабеля
ТППэп с 50 парами
для подвижного состава
ППСРВМ 95
Передача электрической энергии
Чтобы понять применение каждого проводника, проследим путь электрической энергии от источника (например, атомной электростанции) до потребителя (конкретного двигателя, станка, бытового электроприбора и так далее).
Масштабы электрических сетей:
- магистральные сети - иерархически высшая сеть, связывающая мощные электростанции с большой совокупностью потребителей (например, области страны) с высоким уровнем напряжения 110, 150, 220 или 330 кВ (в зависимости от территории страны);
- региональные сети - сеть областного масштаба, которая питается от магистральной системы через понижающую подстанцию, имеет напряжения среднего уровня 30, 35, 45, 60 кВ;
- распределительные сети - служат для снабжения средних и мелких потребителей (заводы, фабрики, поселки, сёла), зачастую, напряжения 6 и 10 кВ;
- внутренние сети - транспортировка электроэнергии на ограниченном пространстве (в рамках района города, на территории промышленного предприятия) с напряжением до 1000 вольт;
- электропроводка - иерархически низшая сеть, применяемая для передачи электроэнергии в здании, квартире, доме (понимается как внутренняя сеть).
Для высоковольтных линий характерно применение трёхфазной системы переменного тока. Используется три проводника под три фазы, которым сопутствует четвёртый заземляющий проводник PEN. В бытовых и промышленных сетях, где не требуется передавать большие мощности, применяется двухпроводная сеть (фаза + нулевой рабочий провод N). Фактически, трёхфазная сеть разделяется на три двухпроводные сети. По современным требованиям электробезопасности нужно вводить дополнительный защитный проводник (PE), тогда сеть приобретает вид: фаза + N + PE.
От электростанции энергия проводится высоковольтными линиями электропередач на напряжения свыше 15 000 вольт. При приближении к городу устанавливается понижающая трансформаторная подстанция, от которой исходят также высоковольтные линии с напряжением 6 000 или 10 000 вольт. Уже в самом городе перед крупным промышленным объектом или перед группой жилых домов ставиться следующая трансформаторная подстанция, которая снижает напряжение до 220, 380 либо до 660 вольт. На большом объекте могут присутствовать сети с разными напряжениями в основном не более 660 вольт.
Смысл высоковольтных линий
состоит в одном - таким способом достигаются минимальные электрические потери. Потери прямо пропорциональны электрическому сопротивлению и обратно пропорциональны квадрату силе тока, то есть не зависят от напряжения.
Поскольку на электрическое сопротивление можно влиять до определённого предела, то остаётся снижать пропускаемую силу тока. Электрическое сопротивление в основном зависит от материала токопроводящих элементов (чаще всего применяются медь и алюминий). Пропускаемая мощность равна произведению напряжения (U) на силу тока (I). Следовательно, одну и ту же мощность можно передать разным сочетанием аргументов:
P = U
∙ I
P = 220 V ∙ 100 A = 22 кВт (потери большие);
P = 6000 V ∙ 0.37 A ≈ 22 кВт (потери на 4 порядка меньше).
Для каждого вида проводки необходимо подбирать нужный провод. При выборе провода нужно учитывать такие моменты как цель его применения, тип оболочки, а также сила тока, который он будет проводить. Сила тока прямо пропорциональна толщине провода.
Одножильные и многожильные провода
Диаметр провода классифицируется по калибрам. В этом случае величины являются обратно пропорциональными, т.е. чем меньше номер калибра кабеля соответственно, тем больше диаметр жил. Чем больше калибр провода, тем большее количество жил в нем. Так многожильные провода легче поддаются сгибанию и соответственно легче монтируются.
Разновидности многожильных проводов. Кабели для подключения домашней электропроводки и основная магистраль заземления.
Одножильные и многожильные провода.
Наиболее распространенные провода с одной и несколькими жилами и их предел нагрузки.
В жилом доме, как правило, применяют электропроводку с проводом в неметаллической изоляции. В таком проводе находятся две жилы в пластиковой изолирующей обмотке и одна заземляющая жила. Все эти жилы помещены в пластиковую оболочку.
Эти параметры легко читаются в названии самого провода.
Основные разновидности проводов для электропроводки:
- двухжильный провод в пластиковой оболочке для сухих помещений;
- двухжильный провод со сплошной изоляцией для надземных сооружений, подвергающихся воздействию влаги;
- двухжильный провод со сплошной изоляцией для подземных сооружений;
- ламповый шнур;
- гибкий параллельный кабель.
Виды проводов для домашней электропроводки. Структура промышленного кабеля, используемого в тяжелых условиях эксплуатации, а также вспомогательный кабель. Для разделения проводов используется стекловолокно, обернутое в бумагу.
Структура кабеля:
- фаза;
- ноль;
- земля;
- бумажная оболочка;
- пластиковая оболочка.
Например, провод 14-2 имеет две жилы, а если в нем присутствует заземление, то к названию добавляется приставка «с заземлением». Зачастую в жилом доме выполняют разводку из одножильных проводов (14-10 номера). В таблице ниже указаны медные, алюминиевые и покрытые медью алюминиевые провода, а также допустимая сила тока, которая может проходить через каждый из них.
Виды проводов и их пропускная способность электрического тока.
| Амперы | ||
| Размер провода | Размер провода из меди | Размер алюминиевого провода либо такого же провода, покрытого медью |
| 18 | 7 | |
| 16 | 10 | |
| 14 | 15 | |
| 12 | 20 | 15 |
| 10 | 30 | 25 |
| 8 | 40 | 30 |
| 6 | 55 | 40 |
| 4 | 70 | 55 |
| 3 | 80 | 65 |
| 2 | 95 | 75 |
| 1 | 110 | 85 |
| 0 | 125 | 100 |
Типы электрических кабелей
В разводке применяются такие типы проводов:
- NM – для сухой окружающей среды;
- NMC– применяется при повышенной внешней влажности как правило в надземных сооружениях;
- UF – водонепроницаемый провод применяется в подземных сооружениях.
Некоторые популярные типы электрических кабелей, включая армированный и водонепроницаемый.
Довольно часто используют гибкий двойной провод и ламповый шнур. Ламповый шнур имеет две жилы, которые находятся в одной пластиковой оболочке, а также имеет малый диаметр. Калибр этого шнура может быть от 18 до 10. Данный шнур относится к классу C. На маркированном ламповом шнуре расположены пазы или ребра со стороны, где находится фаза.
Фото обычного лампового шнура.
Среди прочих проводов довольно широко распространен гибкий двойной провод для ламп, холодильников, радиоприемников и т.п. Данный вид провода классифицируется по таким типам как SP, SPE и SPT, а также по номеру и типу внешней оболочки. SP и SPT имеют оболочку из пластика термического отверждения, а для провода типа SPE характерна оболочка из эластомера термического отверждения.
Диаметры проволоки
Каждый тип различается по диаметру проволоки. Так, например провод SP-1 имеет проволоку 18 или 20 калибра, а SP-2 16-го или 18-го калибра. В трехжильных проводах проволоки от 18 до 10 калибра. Поскольку калибр трехжильных проводов, как правило, ниже, их используют для таких электроприборов как комнатный кондиционер или холодильник.
Трехжильный кабель переменного тока SP-8.1 из чистой бескислородной меди.
Для использования электроинструментов применяется кабель для тяжелых условий эксплуатации. Данный вид кабеля имеет три многожильных провода, которые изолированы пластиком и находятся в прочной пластиковой оболочке. Эти провода разделены стекловолокном в несколько слоев, который обернут в изоляционную бумагу. Такие кабели маркируются SE, SEO, SEOW и SEOO. Индексом SJ обозначаются вспомогательные кабели. Шнур, предназначенный для компьютера, к примеру, имеет марку SJT.

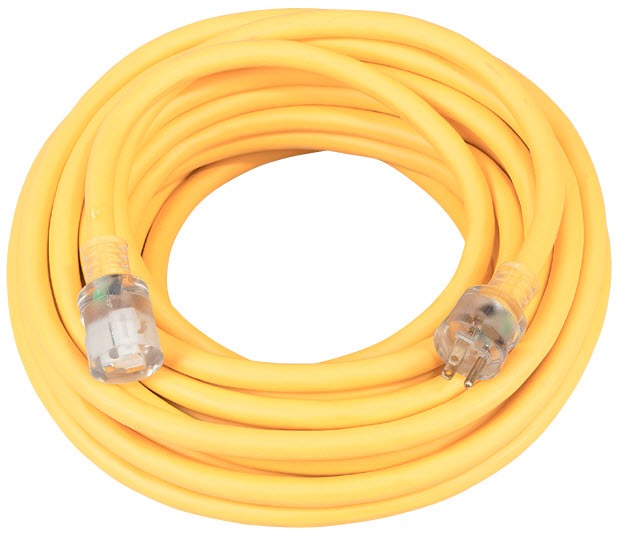

Пример защищенного электрокабеля марки SEOW от Coleman Cable.
Наиболее распространенными кабелями в старых домах являются бронированные марки BX. Такого типа кабель состоит из двух изолированных проводов обернутых в бумагу и заземляющего голого провода в гибкой металлической оболочке. На сегодняшний день такой кабель используют в местах с высокой вероятностью повреждения и необходима дополнительная защита. Этот кабель по сравнению с «пластиковым» хуже поддается резке, разделыванию и его труднее подсоединять.

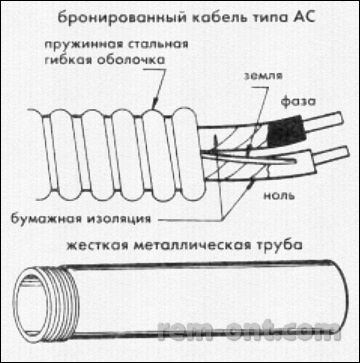

Проводка защищена металлической трубой и бронированным кабелем типа АС. Элементы:
- пружинная гибкая оболочка из стали;
- земля, фаза, ноль;
- бумажная изоляция;
- жесткая труба из металла.
Также существуют пластиковые бронированные кабели.
Защитный кожух электрической проводки является жесткой металлической либо пластиковой трубой, в которую укладывают провода. Сама по себе труба является просто чехлом. Как правило, первой устанавливают трубу и только потом сквозь нее протягивают провода.
Обычно защитную трубу устанавливают на тех участках, где необходима серьезная защита от внешних воздействий, таких как влага и возможные повреждения. Ярким примером использования защитного кожуха (трубы) может быть путь от ввода к счетчику.
Пластиковый кожух с металлической оплеткой, защищающий электрокабели.
При необходимости труба может быть соединена муфтами на резьбе и сгибами на поворотах. Если стенки трубы достаточно тонкие, она может быть изогнута под большим углом. В кодексах электротехнических работ определены допустимые углы изгиба.
Алюминиевые провода
Провода из алюминия применялись в некоторых домах, возведенных еще в далеких 40-х гг. прошлого столетия. Алюминиевый провод должен быть в два раза толще, чем медный (при одинаковой силе тока), так как алюминий имеет большее свойство электрического сопротивления, нежели медь. При выборе калибра алюминиевого провода обязательно рекомендуется руководствоваться местным кодексом . Необходимо выяснить, можно ли применять ваши розетки и выключатели вместе с алюминиевой проводкой.
Алюминиевый изолированный кабель питания XLPE.

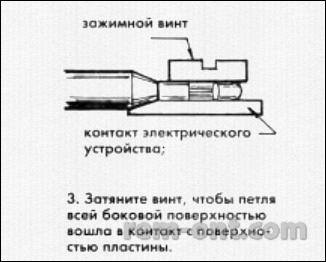

В разводке из алюминиевого провода используют не прижимные, а винтовые соединения. С алюминиевой проводкой можно использовать лампы, розетки и прочую электрическую арматуру при условии отсутствия на них такой специальной маркировки как “CO/ALR”. В случае нагревания розетки или выключателя, мигания света, ощущения запаха горелой изоляции или других нехороших знаков срочно вызывайте электрика, так как вас могут ждать серьезные неприятности.
Алюминиевая электропроводка может отказывать и без таких явных признаков. Даже и не думайте заниматься самодеятельностью и самостоятельно пытаться отремонтировать электрическую проводку.
Алюминиевые электрические кабели AI ACSR в защитной оболочке из неопрена.
Для того, чтобы определить из какого металла сделана ваша электропроводка, необходимо посмотреть на открытый участок провода. Его можно найти либо на чердаке, либо в подвале. В крайнем случае, вскройте небольшой участок проводки сами. Через определенное расстояние на алюминиевом проводе присутствует маркировка в виде «AL» или «Aluminum».
Старайтесь при любой возможности поменять алюминиевую проводку на медную, так как ее может спасти только профессионал. Ведь только он знает, какие типы соединений применяются в тех или иных случаях. Только убедитесь в том, что этот профессионал трезв.
Как правильно работать с проводами
Перед тем как подсоединить провод, необходимо отмерять нужную длину, обрезать и снять изоляцию с конца провода. Для такой работы используют несколько видов инструмента.

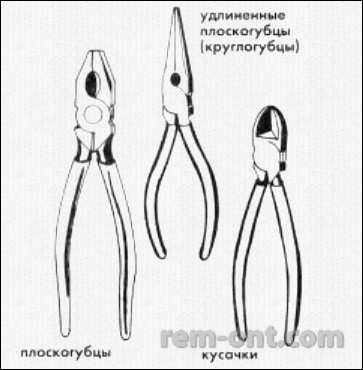

Инструменты, без которых не обойтись при электромонтажных работах:
- удлиненные плоскогубцы, они же круглогубцы;
- плоскогубцы обычные;
- кусачки.
При покупке такого инструмента убедитесь в том, что его ручки заизолированы, как положено, иначе вернуть товар, потом вы уже физически не сможете.
Фото инструмента для зачистки электрического провода от изоляции.
Плоскогубцами очень удобно работать с большими проводами типа кабеля «Ромекс». Круглогубцы (они же удлиненные плоскогубцы) имеют небольшие кусачки и удобны при сворачивании неизолированного конца в кольцо. Кусачками можно обрезать провода небольшого диаметра даже в самых труднодоступных местах, что, несомненно, является преимуществом перед другими инструментами. Однако титул универсального и, пожалуй, самого полезного инструмента достается съемнику изоляции.

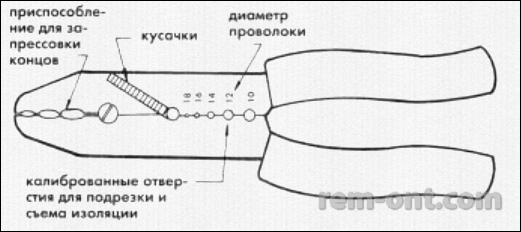

Типичный съемник изоляции. Составные компоненты:
- проемы для запрессовки концов;
- кусачки;
- можно выбрать диаметр проволоки;
- калиброванные отверстия для подрезки и съема изоляции.
Им можно и калибр провода определить, и изоляцию снять, и концы вместе запрессовать, и кольцо на конце сделать и еще много других полезных дел. В общем, инструмент подходит как для неопытных домохозяек, так и для профессиональных электриков.
Разделка концов
Для того, что бы соединить провод с арматурой либо с другим проводом (скрутить), необходимо сначала оголить его конец, сняв изоляцию. Используйте для этой цели специальные инструменты, благо их великое множество. Во время работы ни в коем случае не подрежьте проволоку, в противном случае вы значительно снизите ее прочность и пропускную способность тока, так как уменьшится сечение. При работе с многожильным проводом нужно, что бы все жилы остались целы и невредимы.

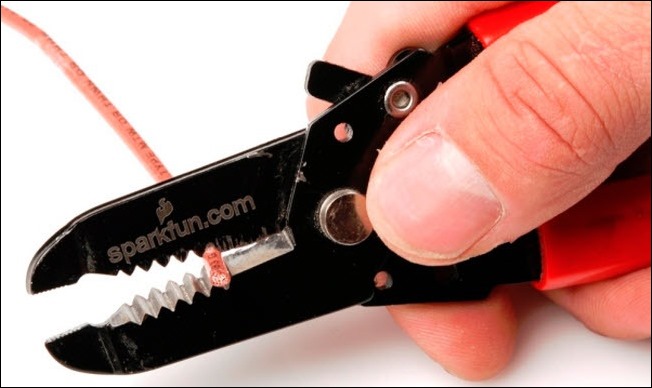

С помощью специализированного съемника от изоляции можно избавиться за считанные секунды.
Во время работы с кабелем в пластиковой защите первым дело нужно обнажить жильные провода, срезав с него оболочку. С этой целью воспользуйтесь острым ножом. Положив кабель на твердую поверхность, сделайте разрез на конце вдоль него на ту длину, которую собираетесь обнажить. Постарайтесь при этом не повредить изоляционную оболочку жильных проводов. Если вы все же допустили такую ошибку, отрежьте поврежденный кусок кабеля полностью и начните операцию заново.
Снятие оболочки с кабеля.
- Положите кабель на твердую поверхность и аккуратно разрежьте оболочку по центру.
- Оттяните в сторону и отрежьте оболочку, не повреждая провода.
Основные элементы:
- кабель в пластиковой оболочке;
- обычный инструментальный нож;
- пластиковая оболочка;
- для отрезания оболочки используйте нож либо ножницы.
При снятии изоляции с жильного провода можно работать перочинным ножом. Сделайте аккуратные надрезы, не дотрагиваясь до самой проволоки, и начинайте срезать изоляционную оболочку плавными движениями от себя так, что бы в результате получился конус. Не пытайтесь резать перпендикулярно проводу, так как можете повредить целостность металлической сердцевины (проволоки).

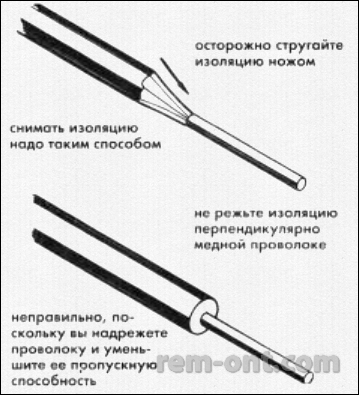

Примеры как правильно и неправильно снимать изоляцию с жилы.
- Снимать изоляцию ножом нужно предельно аккуратно.
- Посмотрите, как ее нужно снимать правильно.
- Нельзя резать изоляцию перпендикулярно в медной проволоке – вы рискуете ее перерезать.
- Если проволока будет надрезана – ее пропуская способность существенно снизится.
Также изоляцию можно снять при помощи чудо-съемника. Для этого определите калиброванное отверстие на инструменте, которое соответствует диаметру проволоки, уложите провод в это самое отверстие, зажмите и сделайте съемником оборот на 360 градусов (только не по Цельсию) вокруг жилы. Отрезав, таким образом, изоляцию, стяните ее с провода.
Снятие изоляции при помощи универсального съемника.
- Поставьте провод в подходящее по диаметру отверстие.
- Сожмите ручки и оберните съемник вокруг провода на 360 градусов.
- Съемник разрезает изоляцию и сохранит саму проволоку.
Присоединение провода к арматуре
Что бы соединить провод с электрической арматурой, нужно зажать его винтом или вставить в зажимной контакт. В случае с винтом необходимо соблюдать следующий порядок действий.
Во-первых, снимите изоляцию с конца провода длиной три четверти длины окружности винта. Затем закрутите оголенный конец провода в петлю при помощи круглогубцев (они же плоскогубцы с удлиненным концом). И, наконец, наденьте сделанную вами петлю на винт таким образом, что бы при вкручивании по часовой стрелке проволока наматывалась на него.
Сделайте петлю на три четверти окружности винта.

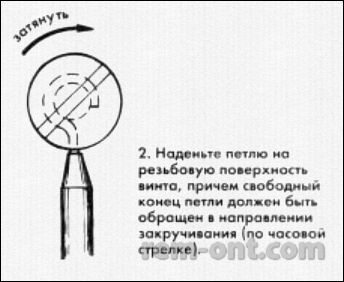

Наденьте петлю на резьбовую плоскость винта, при этом свободная часть петли должна быть обращения в направлении закручивания, осуществляемого по часовой стрелке.
Затяните винт, так чтобы боковая часть петли контактировала с плоскостью пластины.
Если вам нужно соединить провод с электрической арматурой при помощи зажимного контакта, действуйте следующим образом. Оголите конец (естественно провода) на длину калибра, который обычно указывается на арматуре сбоку, и вставьте его в отверстие зажимного контакта.

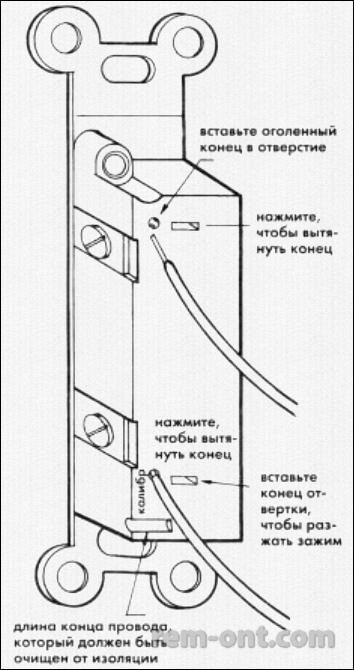

Подсоединение провода к зажимному контакту.
- Вставьте оголенный конец в отверстие.
- Нажмите, чтобы вытащить конец.
- Вставьте конец отвертки, что позволит раскрыть зажим.
- При этом конец провода должен быть заранее очищен от изоляции.
В этом отверстии конец зажмется автоматически. Если вам вдруг понадобится освободить зажатый конец, вставьте отвертку в прорезь, которая находится возле отверстия. На переключателе с обратной стороны есть такая штука как паз-калибр. Он показывает нужную длину оголенного конца, который вставляется в зажим.
Видео по соединению проводов в распределительной коробке
В этом видео демонстрируются наглядные приемы соединения приводов в распредкоробке и демонстрируется, как осуществляется расключение со сваркой разнообразных скруток электропроводки.
Скрутка проводов
Скрутите концы провода, предварительно оголив их на длину около 16 мм. Затем наденьте на скрученные концы специальный колпачок, вращая его в ту же сторону, по которой были закручены оголенные жилы. Если колпачок не покрывает оголенные провода полностью, обрежьте их так, что бы покрывал.

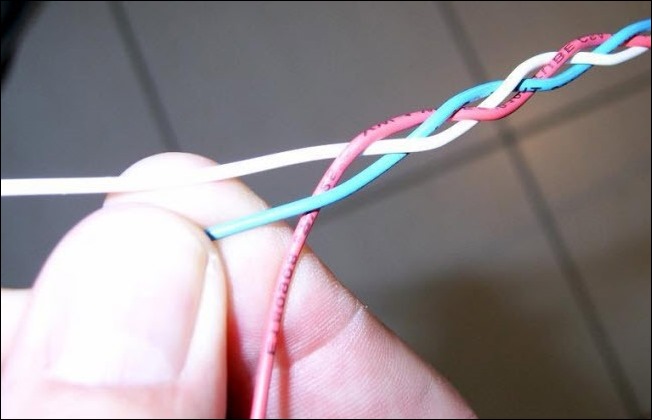

Пример скрутки трехжильного кабеля.
Специализированные плоскогубцы для скручивания проводов.
Для надежности можно дополнительно обмотать изоляционной лентой место стыка колпачка с проводами, таким образом, лучше закрепив его. Желательно не жалейте ленты и покройте стык двумя слоями.

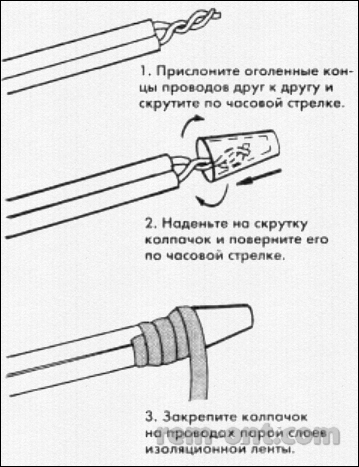

Скрутка проводов и покрытие их колпачком.
- Прислоните концы проводов друг к другу и скручивайте по часовой стрелке.
- Наденьте колпачок на скрутку и поворачивайте его по часовой стрелке.
- Зафиксируйте колпачок на проводах несколькими слоями изоляционной ленты.
Точно таким же образом происходит соединения многожильного и одножильного проводов.

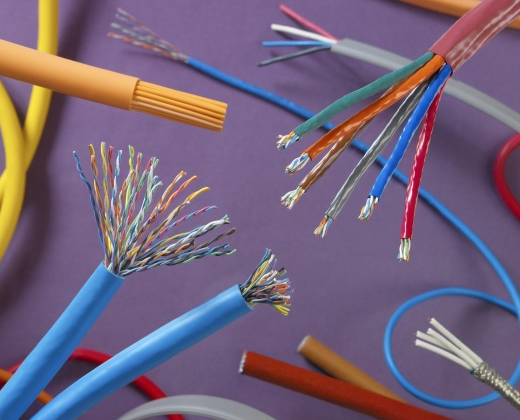

Классический многожильный кабель с медной оплеткой и пластиковой защитной оболочкой.
Однако многожильные провода с малым диаметром нельзя соединять скруткой. Как правило, это ламповые шнуры и шнуры маломощных потребителей. Такие шнуры должны оставаться целостными и в случае нарушения этой целостности нужно менять весь шнур.
Сегодня на рынке присутствует большое количество различных кабелей, которые имеют разное предназначение. Существует множество категорий, по которым можно их классифицировать:
- материал
- предназначение
- конструкция
- количество жил
- наличие и тип изоляции
- защита
Классификация видов кабеля по материалу
По типу материала, из которого производятся токопроводящие жилы, можно выделить наиболее часто используемые алюминиевые и медные провода. Также используются и другие металлы, но они не получили широкого распространения. Отдельно следует выделить категорию оптоволоконных информационных кабелей, в которых отсутствуют металлические проводники.
Классификация по предназначению
По предназначению кабели можно разделить на силовые и информационные. Первые используются для подачи питающего напряжения к электроприборам. Вторая категория применяется для передачи информационных сигналов (телефон, сигнализация, интернет, подключение антенн).
Конструкция и количество жил
Бывают одножильные и многожильные кабели. Многожильный кабель представляет собой соединенные параллельно проводники, изолированные друг от друга. Жилы могут состоять из одной или нескольких проволок. Гибкие провода, как правило, выполнены из многопроволочного проводника.
Наличие и тип изоляции
Существуют как неизолированные провода (используются для монтажа наружных электросетей), так и покрытые изоляцией. Изолированные кабели, в свою очередь, могут иметь однослойную и многослойную изоляцию. В первом случае каждая жила имеет лишь один слой собственного поркрытия, во втором - слоев индивидуальной изоляции может быть несколько, помимо того, они могут быть заключены в общую оболочку.
Классификация видов кабеля по типу и наличию защиты
Существуют экранированные и неэкранированные кабели. Наличие экранов обеспечивает защиту кабеля или окружающей среды от электромагнитного излучения. Исполняются они (экраны), как правило, в виде покрытия из фольги или многопроволочной оплетки, нанесенной поверх изоляции жилы.
Помимо защиты электромагнитной, присутствует также противопожарная, которая обеспечивает устойчивость изделия к перегреву. Кабели незащищенные, как правило, выдерживают температуры до 100 градусов Цельсия, огнестойкие могут противостоять недолговременному перегреву до 400.
Маркировка различных видов кабеля
Самая объемная категория для классификации. Буквы и цифры в названии, непонятные на первый взгляд для человека без специального образования, наиболее полно отражают информацию о кабеле. Они позволяют получить сведения о типе, материале, защите, функциональному предназначению изделия.
Приводим расшифровку некоторых букв в наименованиях кабелей, согласно отечественным ГОСТ:
А - означает материал жилы алюминий. Если буква отсутствует - кабель медный.
АС - алюминиевый проводник со свинцовой оболочкой.
АА - алюминиевая жила, кабель имеет дополнительную алюминиевую оболочку.
Б - обозначает бронированный кабель, имеющий двухслойную стальную оболочку.
В - изоляция кабеля изготовлена из ПВХ. Если буквы В две (первая и вторая или вторая и третья) - значит, помимо изоляции, имеется индивидуальная оболочка жил из ПВХ.
Г - значение зависит от положения литеры: в конце аббревиатуры обозначает «голый» кабель (без защитного покрытия), в начале - обозначает предназначение провода для горной промышленности. Маленькая г обозначает кабели с дополнительным водозащитным покрытием экрана.
Шв - оболочка кабеля выполнена в виде шланга из ПВХ.
Шп - полиэтиленовая оболочка-шланг. Шпс - полиэтилен является самозатухающим.
К - в начале аббревиатуры обозначает, что провод контрольный, в конце - указывает на наличие стальной брони из круглых проволок.
С - свинцовая оболочка кабеля.
О - отдельная оболочка каждой жилы.
Р - резиновая изоляция. НР - изоляция из негорючей резины.
Нг - кабель является огнестойким и не поддерживает горения.
LS и HF в конце - указывают на низкое выделение дыма и газа, соответственно, при возгорании.
Цифры в названии указывают на количество жил в кабеле и площадь их сечения.
Примеры:
1. ВВГнг-LS 4х2.5 . Силовой кабель с поливинилхлоридной (первая В) изоляцией, с поливинилхлоридной индивидуальной оболочкой жил (вторая В). Защитного покрытия нет (буква Г указывает на «голый» кабель), зато присутствует пожарозащита (нг в конце), а в процессе горения провод не выделяет дыма (LS). Кабель имеет 4 медных (буквы А в названии нет) жилы, сечением 2.5 мм2. Аналогичный провод из алюминия имел бы маркировку АВВГнг 4х2.5.
2. ВБШв 4х16 . Медный (нет литеры А) провод, в ПВХ-изоляции (буква В), со стальным бронированием (Б), в защитном шланге из поливинилхлорида (Шв). Состоит из 4 жил, сечением 16 мм2 каждая. Негорючя модификация имеет обозначение АВБШв-нг.
Также имеет значение цветовая маркировка оболочек жил. С целью унификации и облегчения монтажа, стандарт предусматривает следующие обозначения проводников цветом:
Голубой или синий - нулевой проводник (нейтральный)
Желто-зеленый (полосатый) - линия заземления.
Желто-зеленый с синим - нулевой проводник, совмещенный с «землей».
Черный, коричневый, оранжевый, красный и другие - токонесущие жилы.
