Маркировка ввг. Что означает буква (А) в кабеле с маркой ВВГнг(А)-LS

Чтобы подключить любое электрическое оборудование на производстве или в быту, необходим провод соответствующего предполагаемой нагрузке сечения. Чаще всего используется кабель ВВГ, использование которого возможно открытым и закрытым способом прокладки.

Этот кабель имеет несколько видов маркировки, расшифровка которой обозначает вариант исполнения. Рассмотрим основные условные обозначения и технические характеристики, которыми обладает провод этой марки.

Виды кабеля

Начинающим электрикам полезно будет узнать, какие разновидности имеет провод марки ВВГ, и в чем заключается расшифровка маркировки:

  • Стандартный вариант ВВГ – двойная изоляция из ПВХ, не имеющая дополнительных защитных характеристик;
  • Защитная обмотка провода марки ВВГнг выполнена из негорючего ПВХ материала;
  • Использование безгалогенового ПВХ в качестве изоляции наделяет кабель ВВГ с дополнительной аббревиатурой нг-ls таким свойством, как бездымность плавления или горения. Рекомендуется использовать в общественных местах, где присутствует высокая вероятность отравления людей;
  • Для прокладки в условиях с большим риском возгорания, предписывается применение кабеля с маркировкой нг-frls. Этот вид электропроводки является огнестойким, а при возгорании не дымит. Удушливые газы также не выделяются.

Этот вид провода используется для открытого монтажа или в закрытых каналах в местах с повышенными требованиями пожарной безопасности.

Чаще всего применяется тип провода ВВГнг – технические характеристики и приемлемая цена делают этот вид электрокабеля оптимальным вариантом в любой сфере. Его можно использовать не только в деревянных постройках, но и во влажных условиях.

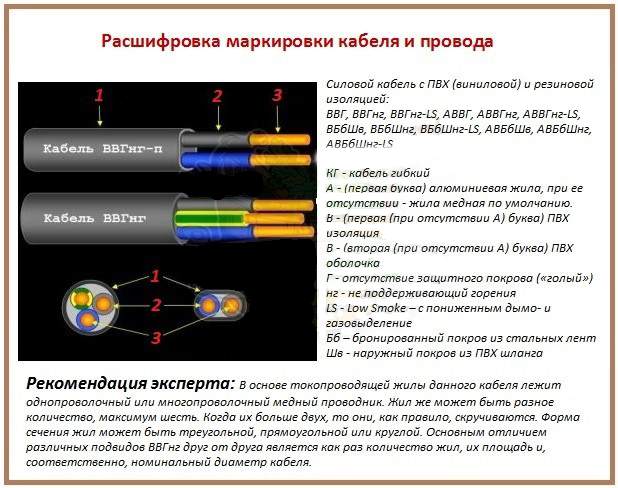

Обозначение маркировки кабеля

Теперь рассмотрим, что обозначает аббревиатура, которая наносится на кабель ВВГ. Расшифровка условных обозначений позволяет с легкостью определить все свойства и технические характеристики, которыми обладает этот провод.

Если токопроводящие жилы кабеля выполнены из алюминия, перед всеми обозначениями ставится буква (А). Для медных проводов дополнительное обозначение не применяется.

Материал изоляции токопроводящих жил имеет такое обозначение:

  • П – изоляция из полимерных материалов;
  • В – поливинилхлорид;
  • Пв – материал на основе полиэтилена.

Расшифровка следующей буквы маркировки позволяет узнать, из чего выполнена оболочка кабеля:

  • В – внешняя оболочка из ПВХ;
  • Шв – защитная оболочка в виде шланга;
  • П – провод имеет полимерную наружную изоляцию;
  • Шп – внешняя изоляция из полиэтиленового шланга.

Также любой провод имеет буквенное обозначение степени защиты:

  • Б – бронированный;
  • Г – дополнительной защиты нет, кабель относится в категорию гибких изделий.

Маркировка по пожарной безопасности

Отдельно рассматривается маркировка, обозначающая категорию пожарной безопасности кабеля. Расшифровка этой аббревиатуры позволит определить, в какую группу относится провод и где его можно устанавливать:

  • нг – этот провод не поддерживает открытое горение;
  • нг-ls – кабель с низким выделением дыма в процессе плавления изолирующих материалов;
  • нг-hf – при плавлении проводки нет выделения газов, вызывающих коррозию;
  • нг-frls – провод не поддерживает открытое горение, а при плавлении выделяет минимальное содержание дыма и газа;
  • нг-frhf – этот кабель обладает всеми защитными свойствами предыдущих видов электропроводки.

Обратите внимание! Вся продукция с маркировкой нг предназначена для групповой прокладки. Провод без такой аббревиатуры рассчитан на одиночную укладку в закрытых штробах

Дополнительно нужно отметить, что кабель ВВГ чаще всего имеет круглое сечение токопроводящих жил: он более удобен в применении и подходит для повсеместного применения в быту или производстве. Иногда встречается кабель с дополнительной маркировкой в виде маленькой буквы «п». Это обозначает, что жилы имеют плоское сечение. Как правило, такие проводники рассчитаны на большие мощности и применяются в промышленности.

Основные характеристики

Теперь рассмотрим основные технические характеристики, которыми обладает электропровод.

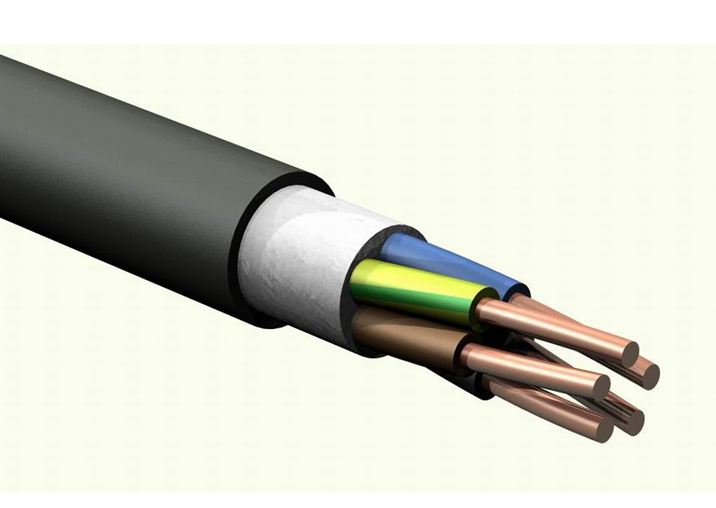

Конструкция

Основной критерий конструктивных особенностей кабеля – количество жил, по которым проходит ток. В зависимости от назначения, этих жил может быть от двух до пяти. Кроме этого, жилы могут быть выполнены из одной (монолитной) проволоки или из нескольких тонких проволок, перекрученных между собой.

Изоляция каждого проводника выполнена в разной цветовой гамме, в соответствии с международными требованиями. При наличии заземляющей жилы, она обозначается разноцветной изоляцией и может иметь меньшее сечение.

Как уже отмечалось, наиболее популярен кабель с круглым сечением. Но еще выпускается продукция, имеющая секторную (приплюснутую или овальную), а также плоскую форму токопроводящих жил.

Сечение проводников

Поперечное сечение жил составляет 1,5–240 мм 2 . Приведем рекомендуемое сечение для бытовых целей:

  • Для цепи освещения используется провод 1,5 мм 2 ;
  • Для подключения розеток – не менее 2,5 мм 2 ;
  • При отдельном подключении мощных потребителей (бойлеров, электрических печей), рекомендуется использовать кабель ВВГ с сечением проводников 4 мм 2 .

Обратите внимание! Вес кабеля зависит от сечения жил, материала оплетки и степени бронирования. За основу берется масса 1 км провода и варьируется от 28,5 кг до 10,25 т.

Эксплуатационные и технические характеристики

Рассмотрим основные показатели, которые присущи кабелю ВВГ:

  • Частота электротока: 50 Гц;
  • Допустимое напряжение – 220, 660 и 1000В;
  • Максимальная температура эксплуатации составляет 70 °C. Изоляция способна выдержать краткосрочное (4 секунды) нагревание до 250 °C при коротком замыкании;
  • Рабочими условиями эксплуатации считается температура от -50 до +50 °C, относительная влажность – до 98%;
  • Сопротивление изоляции рассчитывается для температуры эксплуатации 20 °C и зависит от диаметра проводников: при сечении 1,5 мм 2 оно составляет 12 МОм/км. Если сечение более 10 мм 2 , расчетное сопротивление составит 0,005 МОм/км;
  • Срок эксплуатации кабеля составляет 30 лет. Гарантия предоставляется на 5 лет, а при неправильном хранении провода, она сокращается до двух лет.

Правильно хранить кабель на деревянных бобинах в закрытом помещении. При этом катушки могут быть как открытыми, так и закрытыми. При хранении бобин под навесом, они закрываются деревянными щитами!

Способы прокладки

Существует два способа уложить электропровод типа ВВГ: открытый и скрытый.

Открытый метод

Кабель ВВГ имеет технические характеристики, которые разрешают его открытую прокладку на негорючем основании (бетон, гипс, кирпич и другие материалы).

Также кабель прокладывается подвесным способом: на столбах, опорах и прочее. В этом случае, для предотвращения растяжения под собственным весом, используется усиление стальной проволокой (так называемой катанкой). Практикуется прокладка кабеля внутри металлической или гофрированной трубы.

Метод скрытой прокладки

Этот способ используют в жилых помещениях. Оптимальным вариантом считается монтаж электропроводки до нанесения слоя штукатурки на стены. При уже оштукатуренных поверхностях, требуется пробивать штробы для укладки провода. При таком методе механические повреждения маловероятны.

Для скрытой проводки в деревянных или каркасных домах применяются гофрированные трубы, внутрь которых помещается проводка. Это значительно повышает пожарную безопасность электропроводки и здания в целом.

Подземный монтаж

Без дополнительной защиты кабель марки ВВГ в земле прокладывать запрещено. В качестве защитных конструкций используют герметичные коробки, эстакады, трубы и так далее.

В заключение скажем несколько слов о производителях, выпускающих данную продукцию. Практически каждый завод кабельной продукции выпускает провод марки ВВГ: он пользуется спросом. Нареканий у электриков не вызывает продукция таких производителей, как «Москабель», «Энергокабель», «Севкабель». Также отметим, что изделия именно этих заводов подделывают чаще всего, поэтому приобретайте электропровод в проверенных торговых точках.

Многие виды техники, инструментов, приборов и оборудования в промышленном производстве, бытовой области и торговле подключаются к электрическим сетям с переменным напряжением до 1 кВ. Поэтому в таких сетях подача и распределение электрической энергии должны осуществляться по надежным и безопасным силовым кабелям.

Сегодня самым востребованным изделием, прокладываемым для освещения и питания в открытых стационарных кабельных сооружениях и внутри помещений, стал кабель ВВГ. Существует несколько вариантов его исполнения.

Кабель ВВГ технические характеристики которого позволяют прокладывать его как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа, стал сегодня популярным решением. Применение этого типа кабеля достаточно широкое.

Варианты исполнения кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность приобрести кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) - ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) - ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) - ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Этот подвид кабеля ВВГ предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) - ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке - Fire Resistance Low Smoke). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

Что означает ВВГ расшифровка по буквам

В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.

Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные признаки, по которым можно разделить проводники.

1. Материал, используемый для изготовления токопроводящей жилы:

  • - буква А, если это алюминий;
  • - без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

  • - буква П – полимерная изоляция;
  • - буквы Пв – полиэтилен;
  • - буква В – поливинилхлорид.

3. Броня кабеля:

  • - буква Г – брони нет, кабель голый;
  • - бронированный (Б).

4. Оболочка, наружная изоляция:

  • - буква В – поливинилхлорид;
  • - буквы Шв – имеет защитный шланг;
  • - буквы Шп – имеет защитный шланг из полиэтилена;
  • - буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

  • - если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
  • - если обозначение нг, то при групповой прокладке кабель не распространяет горение;
  • - если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
  • - если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
  • - если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
  • - если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).

На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил.

Таблица 1. Кабель ВВГ расшифровка маркировки

Жила Изоляция жилы Изоляция оболочки Броня Пожаробезопасность
ВВГ медная поливинилхлорид поливинилхлорид отсутствует
ВВГ нг - - - - Да
ВВГ нг-ls - - - - Да + с пониженным дымо- и газовыделением
ВВГ нг-hf - - - - Да + не выделяет коррозионно-активные продукты
ВВГ нг-frls - - - - Да + огнестойкий,+ с пониженным дымо- и газовыделением
АВВГ алюминий поливинилхлорид поливинилхлорид отсутствует Да - только одиночная прокладка
АВБШвнг алюминий поливинилхлорид защитный шланг из поливинилхлорида есть Да

Кабель ВВГнг-LS выполняет передачу и распределение электрического тока в устройствах постоянного типа. Особенность проводника ВВГнг-LS заключается в его повышенной защите от возгорания.

Расшифровка маркировки: буквами «В» обозначается виниловый, а «г» - открытый, голый. То есть два слоя состоят из поливинилхлорида, защитного слоя нет. Расшифровка букв «нг» - не горит. Значение маркировки «ls» означает низкую степень дыма. Полное название ВВГнг(А)-LS.

  • Структура и характеристики
  • Разновидности кабеля
    • Кабель ВВГнг-п-LS: структура
    • Область применения
    • Типы экранов

Структура и характеристики

Провод насчитывает от 1 до 6 жил, максимальным сечением 240 мм². Значение допустимого тока равняется 21 - 70 А. Максимальный вес может быть 2 тонны на км, минимальный вес 112 кг. Стоимость зависит от характеристик продукта. На неё влияет число жил и общий объём.

Разработка данного кабеля вызвана необходимостью применения для передачи тока в огнеопасных условиях согласно требованиям пожарной безопасности. Главная особенность понижение дыма при пожаре.

Температура при эксплуатации варьирует от -50 до +50 градусов. Монтаж осуществляется при температуре выше -15 градусов, так как низкие температуры вредят оболочке. Время использования около 30 лет.

ВВГнг-LS применяется для сетей переменного тока до 1000 вольт при частоте 50 Герц. Кабель используется в зданиях и объектах, может быть уложен в лотках, коробах. По требованиям пожарных норм нельзя устанавливать в социальных учреждениях.

Разновидности кабеля

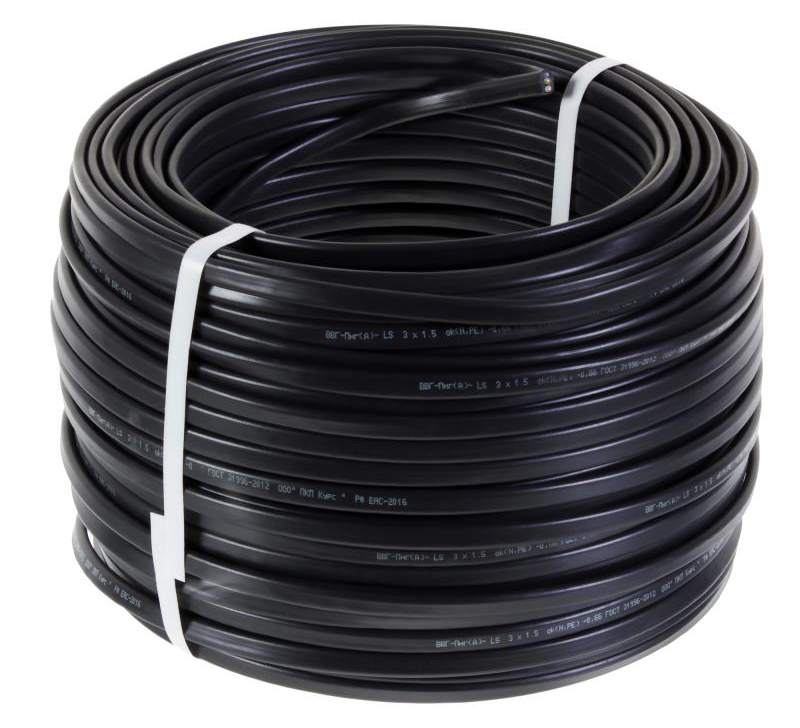

Кабель ВВГнг-п-LS: структура

Особенность маркировки в букве «п», которая означает «плоский». Основу составляют одножильные или многожильные провода, которые могут быть круглыми, секторными.

Изоляция состоит из поливинилхлорида с высокой огнеустойчивостью. Ее цвет может быть белый, жёлтый, синий, зелёный, красный, малиновый, коричневый, чёрный. Внутри имеется ещё одна экструдированная оболочка для заполнения пространства между жилами. Вес провода ВВГнг-п-LS 3х2,5 в 1 км – 167 кг.

Вариант исполнения кабеля ВВГнг-LS по функциональности имеет некоторое преимущество. ВВГнг-LS представляет собой кругложилый провод, заполненный без галогенов, не вулканизированной резиной, что обеспечивает огнеустойчивость. Оболочка состоит из специального не воспламеняющего ПАХ пластиката. Благодаря этим параметрам достигается высокий уровень безопасности.

Область применения

Данный проводник используется для электрических устройств переменного и постоянного тока. Может прокладываться в помещении и вне здания. ВВГнг-п-LS часто предназначается для офисов, промышленных объектов, атомных станций.

Продолжительность использования 30 лет, гарантия, как правило, 5 лет. Эти цифры будут достоверными при условии соблюдения правил транспортирования, сбережения, установки, эксплуатации.

Минимальная длина провода 450 м. ВВГнг-п-LS выдерживает нагревание до 70 градусов. Значение радиуса изгиба - 10 диаметров для одножильного кабеля, 7,5 для многожильного. Выполнение монтажа допустимо не ниже -15 градусов. Провод ВВГнг(А)-п-LS обладает практически 100% устойчивостью к влажности при температуре менее 35°.


Буква «а» означает алюминиевый. Главная техническая характеристика кабеля устойчивость к горению, низкий уровень дыма и газа, минимальная токсичность.

Провода ВВГнг(А)-LSLTx предназначены для распространения направленной энергии переменного тока до 1 кв, постоянного напряжения до 1,5 кв. Используется в частных и многоквартирных домах, детсадах, школах, больницах, общежитиях, мотелях, поликлиниках, вокзалах, музеях.

Функциональная пожарная опасность помещений от 1 - 3 Ф.

Описание технических характеристик

Эксплуатация провода возможна при температуре от -50 до +50°С, относительной влажности 98%, если температура не более 35°С. Прокладывать кабель можно до -15°С. Значение допустимой температуры эксплуатации до 70 градусов. Аварийный режим предусматривает допустимую температуру 90 градусов. ВВГнг-FRLSLTx выдерживает температуру в условиях непродолжительного секундного замыкания до 400 градусов, а ВВГнг(А)-LSLTx до 350 градусов в аналогичной ситуации. Вес зависит от сечения, так, 1х1.5 на 1 км кабеля 52,7 кг.

В состав входит:

  • медные токопроводящие жилы;
  • экстурбированный изоляционный слой из ПВХ;
  • поясная изоляция с повышенной огнеустойчивостью;
  • экранированные медные ленты;
  • две оцинкованные стальные ленты;
  • наружный защитный слой (шланг, оболочка).

Условия прокладки выполняются согласно правилам и нормам монтажа электроустановок.

Осуществляет передачу электрической энергии в стационарной сети при токовой переменной нагрузке и постоянном напряжении до 1 кВ.

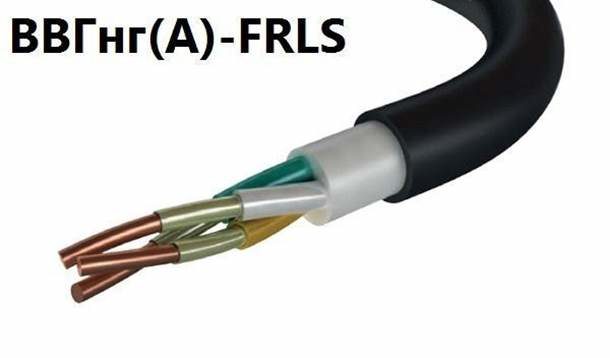

В названии появляются новые буквы «fr», означающие огнестойкость. Провод характеризуется длительной стойкостью к действию открытого огня, время варьирует от 60 до 180 минут.

Огнестойким барьером представлена слюдосодержащая лента. Проводник ВВГнг-FRLS используется для электроснабжения как жилого и так и промышленного помещения. Благодаря материалам, применяемым в изоляции, оболочке кабель обладает высокими противопожарными свойствами, небольшой токсичностью.

Применение ВВГнг-FRLS в общественном месте гарантирует защиту безопасности электрической сети. Возможна групповая прокладка. Кабель устойчив в условиях открытого огня.

Температурный режим эксплуатации от минус 50 до плюс 50, при влажности 98%. Одножильный провод обладает минимальным радиусом до 10 наружных диаметров, а многожильный имеет радиус до 7,5 внешних диаметров. Вес кабеля различный, например, ВВГнг(А)-FRLS 2х1,5 1 кВ в 1 км – 212 кг, 1х150 в 1 км – 1763 кг.

Провод имеет длительный срок службы до 30 лет.

Особый тип кабеля является экранированным ВВГЭ, применяемый для передачи звукового и цифрового сигнала. Из-за того, что по кабелю проходит аудио и цифровой сигнал, необходимо исключить возникновения искажения. Для этого необходимо экранизация. Для изготовления экранированного провод, его покрывают экраном, то есть защитой.

Типы экранов

  1. Экран из медной или алюминиевой фольги. Она покрывает кабель вокруг. Но данный способ непрочный, поэтому прокладывается в стационарных условиях.
  2. Экранированная сетчатая оболочка. Данные изделия обладают высокой надёжностью, но не обеспечивают стопроцентное покрытие сигнального провода. Производители могут увеличивать плотность экранированного провода, но стоимость увеличится.
  3. Спиральная оплётка из проволоки. Кабель обладает гибкостью, прочнее фольги, но покрытие не достигает высоких результатов.

Вес зависит от типа экрана.

Судя по возникающим недостаткам каждого вида экрана, появился двойной экранированный кабель. Это может быть комбинацией сетки и фольги или два слоя спиральных оплеток. Для прочности экранированного кабеля добавляется дренажная проволока.

Важной технической характеристикой экранированного кабеля является толщина фольги. Производители постоянно оптимизируют процесс изготовления, увеличивая показатель до 100 мкм. Производители ВВГнг-LS позаботились о большом разнообразии кабелей, передающих электрический ток. Они обладают различными сечениями, длиной, функциональностью.

Традиционные российские марки кабельно-проводниковой продукции обычно имеют буквенное обозначение и имеют расшифровку.

Кабели

ВВГ и АВВГ

Первая буква А - означает материал жилы. А - алюминий, отсутствие первой буквы - медь

  • В - первая буква В означает материал изоляции. В - поливинилхлорид (ПВХ);
  • В - вторая буква В - материал оболочки кабеля. В - ПВХ;
  • Г - голый, т.е. поверх оболочки нет дополнительных защитных слоев (брони и т.п.).

ВВГ-П

Большая буква П после основной марки означает плоское исполнение кабеля.

ВВГнг(А)-LS и ВВГнг(А)

нг(А)-LS и нг(А) означает исполнение в части показателей пожарной безопасности.

  • Если нет обозначения нг - кабель предназначен для одиночной прокладки;
  • нг - не распространяющие горение при групповой прокладке;
  • нг-LS - не распространяющие горение с низким дымо- и газовыделением;
  • нг-HF - не распространяющие горение, не выделяют коррозионно-активных газообразных продуктов при горении и тлении;
  • нг-FRLS - не распространяющие горение, огнестойкие, с низким дымо- и газовыделением.

Буква (А) означает, что кабель имеет индекс «не распространяющий горение по категории А.

NYM

Немецкая марка, поэтому обозначается латинскими буквами.

  • первая буква N - Normenleitung - кабель выполнен по немецким стандартам (VDE);
  • вторая буква Y - Isolierung der Adern aus Polyvinylchlorid -ПВХ изоляция;
  • третья буква M - Mantelleitung - с защитной оболочкой.

По конструктивному исполнению токопроводящих жил:

  • ож - однопроволочная жила;
  • мн - многопроволочная жила.

для ГОСТ Р 53769-2010:

  • о - однопроволочная жила;
  • м - многопроволочная жила;
  • к - круглая жила;
  • с - секторная или сегментная жила;
  • N - нулевая жила;
  • PE - жила заземления.

Пример: NYM 3х1,5ок(N,PE) - с тремя жилами сечения 1,5 кв.мм, жилы однопроволочные круглые, с нулевой жилой и жилой заземления.

Провода

ПВС

  • П - провод;
  • В - ПВХ изоляция;
  • С - соединительный.

ШВВП

  • Ш - шнур;
  • В - ПВХ изоляция;
  • В - ПВХ оболочка;
  • П - плоское исполнение.

Желание сэкономить при подключении различных бытовых приборов или прокладке электропроводки нередко приводит к весьма печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать ненужных трат? Кабель ВВГнг LS является одним из лучших вариантов для использования в домашних условиях и пользуется большой популярностью у электриков. Почему?

Расшифровка маркировки

Прежде чем приводить описание свойств этого проводника или его технические характеристики, следует разобраться: что собственно обозначает эта аббревиатура и цифры, которые следуют за ней. Иначе непонятно, какими качествами обладает, например, кабель типа ВВГнг LS 5х16, и чем он отличается от кабеля ВВГнг LS 5х2,5?

С буквенными обозначениями все довольно просто:

  • Отсутствие буквы «А» в начале показывает, что кабель медный.
  • Две буквы «В» обозначают, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
  • Символ «Г» обозначает голый провод. Его нельзя применять при прокладке под землей или в случае, если есть вероятность физического повреждения без дополнительной защиты.
  • «Нг» – свойство не поддерживать горение, дополнение «LS» указывает на то, что при возгорании выделение дыма будет минимальным. Сокращение «LS» («ЛС») означает «low smoke», то есть «мало дыма».


Символов может быть и больше, например, кабель ВВГнг а frLS 3х1,5. Расшифровка в этом случае будет следующей:

  • Символ «а» показывает, что провод можно использовать при групповой укладке.
  • Аббревиатура «fr» – наличие дополнительной защиты от возгорания за счет материалов из слюды.
  • Может встречаться еще дополнительная буква «п». Особенность такого провода – плоское расположение жил в проводе.

Цифры после буквенного кода обозначают количество токопроводящих жил и их сечение.

Например, у кабеля ввгнг LS 4х25 имеется 4 жилы, каждая сечением 25 мм2, а у кабеля ВВГ пнг а LS 3х1,5 – 3 по 1,5 мм2, у кабеля ВВГнг LS 5х16 – 5 жил сечением 16 мм2.


Конструкция провода

  • По своей форме жилы бывают секторными или круглыми.
  • Каждая жила имеет индивидуальную изоляцию из поливинилхлорида. Ее толщина должна составлять не менее 0,3 мм. Изоляция должна заполнять все промежутки между жилами, не оставляя никаких пустот.
  • Жилы могут быть выполнены в виде единого провода или скручиваться из нескольких. В последнем случае (это более характерно для секторальных проводов) производители могут отказаться от индивидуальной поливинилхлоридной изоляции, покрыв скрутку внахлест слоем термоскрепленного полотна или полиэтилентерефталатной пленки.
  • Как правило, токопроводящие жилы маркируются разными цветами для удобства при проведении монтажных работ.
  • Кабель может иметь жилы заземления и нулевые. Они могут отличаться не только расцветкой (заземление – желто-зеленые, нулевые – голубые), но и площадью сечения. В таком случае это также отображается в маркировке провода, например, ВВГнг LS 5х10 + 1х5(N).


Величина сечения жил напрямую зависит от предполагаемой нагрузки: чем толще жила, тем большей мощности ток можно передать по ней. Соответственно, возрастает и вес провода. Так, километр кабеля (а именно в таких единицах рассчитывается вес для данной продукции) ВВГнг LS 5х10 потянет на 756 кг, а такой же участок кабеля ВВГнг LS 5х16 уже будет весить 1103 кг. Более точные данные приводятся в специальных таблицах.

Продукция данного типа выпускается под напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В – 10,2 мм.

Применение

Силовой кабель, например, ВВГнг а LS 3х1,5, предназначен для прокладки внутри помещений, где подразумевается присутствие людей. Этому способствует его способность не поддерживать горение и выделять минимальное количество ядовитых веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

Прокладку проводов этого типа производят при температуре не ниже -15˚С, в противном случае потребуется дополнительный подогрев.


Диапазон рабочих температур кабеля ВВГнг LS составляет от -30˚С до +50˚С. Провод длительное время не теряет своих свойств даже, если нагреется при эксплуатации до +70˚С, а гореть начинает только при +400˚С.

При монтаже минимальный радиус изгиба проводника не должен составлять меньше 7–10 его наружных диаметров.

Ведущими производителями кабелей ВВГнг LS в России являются отечественные фирмы:

  • Московское ЗАО «Москабельмет»;
  • Санкт-Петербургское ЗАО «Севкабель»;
  • Подольское ЗАО «НП «Подольсккабель»;
  • Смоленское ООО «Конкорд».

При соблюдении условий эксплуатации и периодическом осмотре изоляции производители обещают 30-летний срок нормального использования кабеля и дают пятилетнюю гарантию с момента монтажа проводки.
