И прочее фланцы изготовленные из. Какие бывают виды фланцев

Транспортировку газообразных, жидких и даже сыпучих составов сегодня производят транспортирование по специальным трубопроводам. Где каждый отличается не только протяженностью и габаритными размерами, но и рядом технических параметров. Основным из них является максимальное давление транспортируемого состава. Отсюда существуют определенные требования по герметизации швов и соединения, как основной арматуры, так и доборных элементов трубопроводов. И здесь не обойтись без фланцев, обеспечивающих максимальную герметичность, прочность и даже многоразовость, которую обеспечивает фланец стальной воротниковый приварной гост 12821-80.

Фланец фланцу рознь

Широкий спектр используемых трубопроводов, как и сред, транспортируемых по ним, способствует расширению видового разнообразия фланцев.

    Сегодня их различают по:
    • типам:
  • плоские фланцы по ГОСТ 12820-80 трубопроводные отличаются увеличенным внутренним диаметром по сравнению с внешним, потому как привариваются они к задней поверхности труб;
  • воротниковый фланец стальной приварной по ГОСТ 12821-80 приваривается встык, поэтому его внутренний диаметр равен диаметру трубы;
  • фланцы резьбовые по ГОСТ 9399-81 используются редко;
    • способу монтажа:
  • трубные
  • фитинговые
  • валовые
  • крупно крепёжные
    • типу соединения, то есть с использованием:
  • соединительного выступа
  • прокладки
    • материалу:
  • легированная сталь
  • нержавеющая сталь
  • углеродистая сталь.

Что позволяет создавать трубопроводы с заданными техническими параметрами.

Основы производства фланцев

Самым широко распространенным заводским способом изготовления является метод горячей штамповки, производимый с использованием специальных прессов. Где показатель усилия не превышает 4500 кН. Далее к работе подключаются токарные станки, на которых производится дальнейшая обработка всех поверхностей. Сегодня используются станки с ЧПУ. Все производится максимально точно и быстро. Потому как фланец приварной встык воротниковый гост 12821-80, к примеру, не является элементом крепежного спектра. Он, как и любой другой его аналог, отвечает за герметичность и долговечность соединения. Крепежные элементы крепятся к нему или через него.

Трубопроводные аналоги и фланцы сосудов и аппаратов

Широкий спектр, как разновидностей, так и требований современных транспортных сетей налагает ряд требований на фланцы. Отсюда существует система стандартизации фланцев разного вида. Причем в мире таких систем несколько.

Отечественный производитель придерживается нормативных требований по системе ГОСТ.

    Где отличают:
  1. ГОСТ 12821-80 воротниковые фланцы из стали приварные встык, надежно герметизируют транспортирующие системы, где параметр давления переносимой среды 0.1-20.0МПа;
  2. ГОСТ 12820-80 плоские фланцы, разработанные для проводов с параметрами давления в диапазоне 0.1-2.5МПа;
  3. ГОСТ 12822-80 фланцы стальные свободные, закрепляемые с помощью специального приварного кольца, применяемые в трубопроводах с давлением в 0,1-2,5МПа;
  4. ГОСТ 28759.1/2/3/4-90 плоские или обычные фланцы для аппаратов и сосудов с приварным типом крепления в обычный стык или встык с использование прокладки с восьмиугольным или овальным поперечным сечением;
  5. ГОСТ 28919-91 фланцы с креплением разновидности устье;
  6. ГОСТ 9399-81 плоские фланцы или их резьбовые аналоги из стали с приварным типом, разработанные под давление в 20.0-100.0МПа.
    По системам ОСТ и АТК:
  1. ОСТ 34-42-836-86 плоские фланцы, разработанные как доборный элемент дооснащения тепло и/или атомных электростанций;
  2. ОСТ 26-842-73 фланцы с креплением через прокладку овальной или восьмиугольной формы в поперечном сечении, но устанавливаемые встык методом сваривания;
  3. АТК 26-18-12-96 специальные резьбовые фланцы для крепления самого разнообразного измерительного оборудования. Отличительным качеством является высокая устойчивость к коррозионным воздействиям при давлении транспортируемых сред 4,0-16,0МПа.

Стандарты зарубежных производителей

Зарубежные производители придерживаются собственных стандартов. У них приняты стандарты «фланцы ansi» или «фланцы asme» что в принципе подразумевает аналогичные параметры. В основе классификации заложен показатель условного диаметра фланцев Ду/DN/ Dy, что выражается в дюймах. Дюйм приблизительно равен 2,54см. При этом нормируется условное давление или Ру/PN. Что образует классификации типа class, фунт, psi, pounds per squared inch. Отсюда выделяют такие разновидности как 150;300;400;600;900; 1 500; 2 000; 2 500; 3 000; 5 000; 10 000; 15 000; 20 000.

Самыми распространенными у нас разновидностями от ANSI/ASME являются типоразмеры 16.6 и 16.47, а API - 6А. Где первый норматив включает стальные фланцы приварной встык разновидности по ГОСТ 12821-80 с параметром диаметра условного прохода 0,5´´-24´´. Модели с большим показателем соответствуют нормам разновидности ASME/ANSI16.47. А модификация API6А, внедренная американским институтом нефти, близка к их же стандарту от ANSI 16.5 и не только по размерам. Отличительными здесь являются материалы изготовления и показатели давления, необходимого для требуемой адгезии исходных материалов, используемых в процессе производства. А также тем, что резьбовые фланцы по системе API, обладают большей высотой воротника, чем их аналоги из ASME16.5. Каждый из американских стандартов имеет точный аналог отечественного ГОСТ.

    Стандарты от Американского сообщества инженеров и механиков, то есть ANSI, имеют собственную номенклатуру используемых сегодня фланцев, а именно:
  1. Flanges SO или стальные плоские фланцы приварной разновидности;
  2. Weld Neck или WN – фланцы воротникового вида из стали приварные;
  3. Socket Weld Flanges или фланцы раструбные, то есть дополненные выямкой под сварку;
  4. Threaded Flanges или Screwed – фланцы стальные с резьбой;
  5. Lap Joint или Lapped Flange - фланцы приварного внахлест типа, называемые свободными;
  6. Blind Flanges заглушки фланцевых разновидностей, выполненные из стали.

Каждая разновидность позволяет подобрать именно тех фланцы, которые обеспечат максимальную герметичность, долговечность и должную проходимость для любого даже самой узкоспециализированной транспортировочной сети.

Для соединения валов и других фланцевых элементов.

Фланец - процесс изготовления не так-то прост


Многие отечественные производители выпускают стальные фланцы больших размеров, фланцы воротниковые и фланцевые заглушки (глухие фланцы) в ГОСТ, DIN, ANSI и ASME.
Фланец различается по типам:
фланец плоский;
фланец воротниковый и резьбовой.

Плоский стальной фланец приваривается к задней поверхности трубы. Соответственно, внутренний диаметр плоского фланца немного больше наружного диаметра трубы.

Воротниковый стальной фланец приваривается встык к трубе, а его внутренний диаметр равен диаметру трубы. Воротниковые фланцы применяются на трубопроводах при давлении более 16 МПа. Резьбовые фланцы в трубопроводной арматуре применяются крайне редко.
Фланец различается и по способу крепления:
фланец для труб;
фланец для фитинга;
фланец для вала;
фланец для корпусных деталей.

Иногда стальной фланец приваривают или привинчивают к концам соединяемых деталей, как отдельный элемент. Уплотнительная поверхность фланца в трубопроводах зависит от давления действующей среды и материала, из которого изготавливается прокладка. Прокладки из картона, резины и паронита применяются при давлениях до 40 атм., а асбо-металлические и паронитовые прокладки - при давлениях до 20 атм. Фланец стальной с конической уплотнительной поверхностью - при давлениях выше 64 атм.
Фланец изготавливается методом горячей штамповки на заводах при помощи специальных прессов с усилием до 4500 кН. Потом процесс продолжает сверловка и обработка поверхностей на токарных станках с ЧПУ. Фланцы не играют роли скрепляющих частей, а служат опорой скрепляющих болтов или заклепок.

Для обеспечения высокой герметичности фланец в разных исполнениях соединяется различными способами: с помощью шипа, паза, впадины или соединительного выступа.

В качестве материала для производства фланцев используют углеродистую, легированную и нержавеющую сталь.

Применение фланцевых соединений на ответственных участках трубопровода

Современные трубопроводы предназначены для транспортировки различных видов жидкостей, а также горючих смесей и других видов рабочих сред. Для того чтобы весь этот процесс происходил без каких-либо проблем, необходимо, чтобы все составные части системы работали как единый механизм. Самые опасные места трубопровода - это места соединения труб между собой, а также соединения оборудования и трубопровода. На этих участках и монтируются фланцы. Стоит отметить, что на эти соединительные детали необходимо обращать особое внимание. Ведь от того, насколько надежны будут стыки, зависит бесперебойная работа всей системы трубопровода. В настоящее время стальные фланцы различаются по нескольким основным характеристикам. Наиболее важные из них - технологические и конструктивные. Согласно технологическим особенностям различают круглые и квадратные фланцы. Их применение обусловлено типами используемых труб и запорной арматуры. Что же касается конструктивных особенностей, то они зависят от стандартов, регулирующих производство и контроль качества за фланцами на территории России и стран СНГ. Виды стандартов, применяемых в настоящее время:
ГОСТ 12820-80
ГОСТ 12821-80
ГОСТ 12822-80.

Под действие ГОСТа 12820-80 попадает фланец стальной плоский, который соединяется с трубопроводом двумя швами. На сегодняшний день этот тип соединения не пользуется большой популярностью. ГОСТ 12821-80 - фланец стальной приварной встык. Этот тип монтажа применяют при значении условного давления до 200 кгс/см.кв. При этом получается только один шов. ГОСТ 12822-80 - фланец стальной свободный на приварном кольце. В этом случае к трубе подсоединяют приварное кольцо.

Фланцы стальные свободные


Фланец свободный на приварном кольце по ГОСТ 12820-80 используется для соединения трубопроводов под давление от 0,1 МПа до 2,5 МПа и при температуре среды от -30oС до +300oС. Изготавливается с уплотнительной поверхностью исполнения 1,2,3. В некоторых случаях допускается изготовление колец с исполнением 4,5,8 и 9.

Фланцы стальные плоские


Фланец стальной плоский приварной по ГОСТ 12820-80 используется для соединения трубопроводов под давление от 0,1 МПа до 2,5 МПа и при температуре среды от -60o С до +300o С. Такие фланцы изготавливаются с уплотнительной поверхностью исполнения 1,2,3. Допускается изготовление с уплотнительной поверхностью исполнения 4,5,8 и 9.

Фланец стальной плоский является наиболее часто применяемым соединительным элементом. Для его изготовления применяются различные виды стали, из которых наиболее популярны углеродистая, легированная и нержавеющая. Одним из основных факторов, по которым выбирается фланец стальной плоский, является величина условного давления. Как уже было сказано выше, при значении этой величины до 200кгс/см.кв. применяется сварка фланца встык. Это самый надежный способ крепления. При меньших величинах внутреннего давления в трубопроводе фланец стальной плоский может быть приварен двумя швами, либо же используется монтажный элемент на приварном кольце. Фланец стальной плоский, применяемый для крепления составных частей трубопровода, изготавливается из различных марок стали, подбираемых с учетом следующих факторов:
действие рабочей температуры на фланец стальной плоский
воздействие условного давления на фланец стальной плоский
воздействие транспортирующей среды на фланец стальной плоский.

Именно по совокупности всех вышеперечисленных факторов и происходит подбор соединительных элементов для всех видов трубопровода. Техническая документация, регламентирующая подбор материалов и видов изделий для трафика рабочей среды через трубопровод, детально описывает, какие изделия можно использовать в том или ином случае. Связано это и с типом рабочей среды, и с ее агрессивностью, и с давлением на стенки труб. Не стоит забывать, что внутреннее давление может достигать очень больших величин, поэтому необходимо исключить все возможные разрывы и аварии. Ремонт системы трубопровода может обойтись достаточно дорого. В некоторых случаях аварии в системе могут вызвать цепную реакцию и привести к печальным последствиям. Чтобы этого не случилось, нужно производить подбор оборудования в точном соответствии с теми рекомендациями, которые предлагает нормативная и техническая документация.

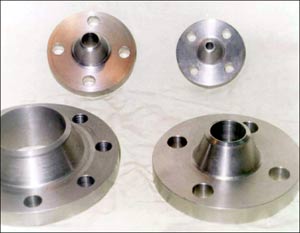

Фланцы стальные воротниковые


Фланцы воротниковые - залог надежности трубопроводной конструкции

Фланец воротниковый по ГОСТ 12821-80 предназначен для соединения трубопроводов под давлением от 0,1 МПа до 20 МПа и при температуре среды от -70oС до +450oС. Изготовляться с уплотнительной поверхностью исполнения 1, 2, 3, 4, 5, 6, 7, 8, 9.

Фланцевое соединение широко используется в системах трубопровода, горячего и холодного теплоснабжения, а также других отраслях промышленности. Фланцы обеспечивают надежное и герметичное соединение труб между собой, присоединение труб к автоматам и другому оборудованию. Сейчас широко распространены так называемые фланцы воротниковые, которые представляют собой фланцы, приваренные к соединительным частям трубопровода. Все выпускаемые и используемые в России фланцы воротниковые должны соответствовать ГОСТ 28919-91 Фланцевые соединения устьевого оборудования. Типы, основные параметры и размеры?. По типу фланцевого соединения выделяют:
Фланцы воротниковые с зазором между торцами,
Фланцы воротниковые без зазора между торцами.

Они применяются в качестве присоединительных фланцев арматуры для соединения частей автоматов, аппаратов, разнообразных резервуаров и трубопроводов. Для каждого отдельного типа фланцевого соединения существует по два варианта присоединения: фланец-фланец и фланец-фланец с корпусом. Сейчас фланцы воротниковые изготавливаются из сталей марок Ст 20, 15Х5М, 12Х18Н10Т, 10Х17Н13М2Т, 06ХН28МДТ и 09Г2С, в случае необходимости они могут комплектоваться шпильками.

На данный момент на рынке существуют фланцы воротниковые для трубопроводов с давлением от 1,0 МПа до 20 МПа, для чего используются различные марки сталей и конструктивные решения. В строительно-монтажной практике фланцы обозначаются набором цифр и букв, например, фланец 1-65-25 ст.09Г2С ГОСТ 12821-80, где 1 - это тип исполнения фланца, число 65 означает условный проход "Ду", 25 - условное давление "Ру", а 25 ст.09Г2С ГОСТ 12821-80 - это марка стали и ГОСТ, по которому изготовлен фланец. Основным преимуществом фланцевого соединения остается надежность, простота конструкции и возможность замены комплектующих.

Кроме того, нельзя не учесть, что фланцы воротниковые обеспечивают высокую надежность и герметичность стыка, позволяют соединять не только трубы, но и аппараты, машины и большие емкости. Сейчас предлагаемые на рынке фланцы подходят практически для любых труб и давлений, что значительно расширяет спектр их применения. К недостаткам можно отнести необходимость регулярной подтяжки фланцев, вероятность снижения герметичности, зачастую - большие размеры и вес.

Дело в том, что конструкция фланца предельно проста и даже примитивна, соответственно для крупных труб и систем с большим давлением требуются очень большие фланцы воротниковые, которые трудно монтировать, разбирать и собирать в случае необходимости. В то же время фланцы воротниковые могут использоваться для трубопроводов с жидкими и газообразными средами и эксплуатироваться при температуре от -40 до +200 градусов Цельсия. Сейчас воротниковые фланцы незаменимы при установке дисковых поворотных затворов, так как в данном случае можно подобрать фланец с внутренним диаметром, равным диаметру затвора.

В случае использования плоских фланцев приходится брать фланцы с большим внутренним диаметром, что мешает зажиму эластомера и со временем даже разрушает его. А вот фланцы воротниковые обеспечивают правильное и равномерное зажатие седлового уплотнения. Как уже было сказано, в России фланцы изготавливаются по ГОСТ, также возможен выпуск продукции, соответствующей западным стандартам: ANSI (Американский национальный институт стандартов), ASME (Американское общество инженеров-механиков), DIN (немецкий институт стандартизации) и ОСТ (отраслевые стандарты). Также возможно изготовление фланцев по чертежам заказчика.

Наша Фирма предлагает весь спектр трубопроводной арматуры, в том числе фланцы, отводы, переходы с одного диаметра труб на другой. С ассортиментом и техническими характеристиками Вы можете ознакомиться на странице сайта.

Предназначение

Фланцы применяются для подсоединения изделий арматуры к трубопроводам, соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов к различному оборудованию.
Фланец — обычно плоское кольцо или диск с равномерно расположенными отверстиями для болтов и шпилек ,служащие для прочного и герметичного соединения труб и трубопроводной арматуры , присоединения их к машинам, аппаратам и ёмкостям , для соединения валов и других вращающихся деталей (фланцевое соединение ). Фланцы используют попарно (комплектом).

Предназначение
Фланцы применяются для подсоединения изделий арматуры к трубопроводам,соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов к различному оборудованию.

Исполнение
ГОСТ предусматривает 9 исполнений фланцев, отличающихся формой игеометрическими размерами стыковочных поверхностей. Наиболее широко используются фланцы 1-го исполнения. Фланцы на высокое давление Ру 10,16, 20 МПа не могут быть изготовлены с уплотнительной поверхностью исполнения 1. Для фланцев, работающих при высоких давлениях, с агрессивной рабочей средой и др., как правило, используются другие исполнения. В зависимости от способа приварки фланцев к трубопроводу они бывают двух видов:

  • приварные плоские;
  • приварные встык (воротниковые).

Материал
Фланцы изготавливаются из углеродистых, легированных и нержавеющих сталей:

  • Ст 3;
  • Ст 20;
  • 09Г2С;
  • 15Х5М;
  • 12Х18Н10Т.
ГОСТ 12820-80

Предназначены для соединения трубопроводов на условное давление от 0,1 МПа до 2,5 МПа (от 1кгс/см2 до 25 кгс/см2) и температуру среды от -70 С до +300 С. Фланцы должны изготовляться с уплотнительной поверхностью исполнения 1,2,3. Допускается изготовление фланцев с уплотнительной поверхностью исполнения 4,5,8 и 9. Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80.

ГОСТ 12821-80

Предназначены для соединения трубопроводов на условное давление Ру от 0,1 МПа до 20 МПа (от 1кгс/см2 до 200 кгс/см2) и температуру среды от -70 С до +450 С. Фланцы должны изготовляться с уплотнительной поверхностью исполнения 1, 2, 3, 4 , 5, 6, 7 , 8, 9 ; фланцы на высокое давление Ру 10, 16, 20 МПа (100, 160, 200 кгс/см2)не могут быть изготовлены с уплотнительной поверхностью исполнения 1. Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80.

ГОСТ 12822 -80

Предназначены для соединения трубопроводов на условное давление от 0,1 МПа до 2,5 МПа (от 1кгс/см2 до 25 кгс/см2) и температуру среды от -30 С до +300 С. Кольца должны изготовляться с уплотнительной поверхностью исполнения 1,2,3. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнения 4,5,8 и 9. Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80.
