Стандарты ASME/ANSI B16.5 и B16.47 приняты Американским обществом инженеров-механиков (American Society of Mechanical Engineers, ASME) и Американским национальным институтом стандартов (American National Standards Institute, ANSI).

Согласно стандартам ASME/ANSI устанавливаются параметры изделий: номинальное давление, рабочие температуры, используемые материалы, размеры, допуски, маркировка, испытания, тип крепежей.

Стандарт ASME/ANSI B16.5 регламентирует изготовление фланцев размером от NPS 1/2 до NPS 24 с условным давлением классов 150, 300, 400, 600, 900, 1500 и 2500 psi (в МПа соответственно: 1,03; 2,07; 2,76; 4,14; 6,21; 10,34 и 17,24).

Стандарт ASME/ANSI B16.47 относится к тем же категориям оборудования с размерами от NPS 26 до NPS 60 и с условным давлением классов 75, 150, 300, 400, 600 и 900 psi.

Условный диаметр фланцев (Ду, Dу, DN) по американским стандартам измеряется в дюймах (1″ = 2,54 см). Величина условного давления фланцев (Ру, PN) обозначается рядом классов (Class, фунт-сила на квадратный дюйм, lb/in², psi, pounds per squared inch): 150, 300, 400, 600, 900, 1500, 2000, 2500, 3000, 5000, 10000, 15000, 20000

Перевод Ру фланцев из американской системы

Фунт-сила на квадратный дюйм (psi, pounds per squared inch, lbf/in², lb.p.sq.in.)	МПа	Техническая атмосфера (ат, at, кгс/см², ати)
150	1,03	10,55
300	2,07	21,09
400	2,76	28,12
600	4,14	42,18
900	6,21	63,28
1500	10,34	105,46
2000	13,79	140,61
3000	20,68	210,92
5000	34,47	351,53
10000	68,95	703,07
15000	103,42	1054,60
20000	137,90	1406,14

1 psi = 0,00689476 Мпа; 1 MПа = 10,19716213 кгс/см²; 1 psi = 0,070306955 кгс/см²

Типы фланцев по ASME (ANSI) В16.5

Welding Neck Flange (WN) – фланец приварной встык (воротниковый, юбочный). Номинальный размер: NPS от 1/2″ до 24″. Условное давление: Class 150 – 2500, для Class 2500 только 1/2″ — 12″.
Blind Flange (Blank, BL) – фланец глухой (фланцевая заглушка). Номинальный размер: NPS от 1/2″ до 24″.Условное давление: Class 150 – 2500, для Class 2500 только NPS от 1/2″ до 12″.
Slip On Flange (SO) – фланец плоский приварной (накидной, сквозной, свободный на приварном кольце). Номинальный размер: NPS от 1/2″ до 24″. Условное давление: Class 150 – 1500, для Class 1500 только 1/2″ — 2 1/2″.
Lap Joint Flange (Lapped, LJ) – фланец приварной внахлест (свободный, свободновращающийся). Номинальный размер: NPS от 1/2″ до 24″.Условное давление: Class 150 – 1500, для Class 1500 только 1/2″ – 2 1/2″.
Threaded Flange (Screwed, ST) – фланец с резьбой (резьбовой или нарезной). Номинальный размер: NPS от 1/2″ до 3″.Условное давление: Class 150 – 1500, для Class 1500 только 1/2″ – 2 1/2″.
Socket Weld Flange (SW) – фланец приварной с впадиной под сварку (раструбный фланец). Номинальный размер: NPS от 1/2″ до 24″.Условное давление: Class 150 – 1500, для Class 1500 только 1/2″ – 2 1/2″.

Исполнения фланцев по ASME (ANSI) В16.5

Фланец ASME (ANSI)

Изготавливаем в соответствии ASME (ANSI) 16.5 B

Навигация по странице:

Краткие сведения о стандарте ASME/ANSI B16.5 и B16.47

Согласно стандартам ASME/ANSI устанавливаются параметры изделий :

номинальное давление
рабочие температуры
используемые материалы
размеры
допуски
маркировка
испытания
тип крепежей

Фланцы ASME/ANSI B16.5

Регламентирует изготовление фланцев размером от NPS 1/2 до NPS 24 с условным давлением классов 150, 300, 400, 600, 900, 1500 и 2500 psi (в МПа соответственно: 1,03; 2,07; 2,76; 4,14; 6,21; 10,34 и 17,24).

Фланцы ASME/ANSI B16.47

Относится к тем же категориям оборудования с размерами от NPS 26 до NPS 60 и с условным давлением классов 75, 150, 300, 400, 600 и 900 psi. Под стандарт подпадают фланцы, изготовленные литьем и ковкой, а также стальные фланцевые заглушки и фланцевые фитинги (литые, кованые и из листовой стали). Кроме того, нормативы и рекомендации стандарта ASME/ANSI B16.5 касаются крепления фланцев, прокладок и соединений.

Условный диаметр фланцев (Ду, Dу, DN) по американским стандартам измеряется в дюймах (1″ = 2,54 см).

Величина условного давления фланцев (Ру, PN) обозначается рядом классов (Class, фунт-сила на квадратный дюйм, lb/in², psi, pounds per squared inch): 150, 300, 400, 600, 900, 1500, 2000, 2500, 3000, 5000, 10000, 15000, 20000.

Точный перевод Ру фланцев из американской системы

Фунт-сила на квадратный дюйм (psi, pounds per squared inch, lbf/in, lb.p.sq.in.)	МПа	Техническая атмосфера (ат, at, кгс/см, ати)
150	1,03	10,55
300	2,07	21,09
400	2,76	28,12
600	4,14	42,18
900	6,21	63,28
1500	10,34	105,46
2000	13,79	140,61
3000	20,68	210,92
5000	34,47	351,53
10000	68,95	703,07
15000	103,42	1054,60
20000	137,90	1406,14

Тип фланца и обозначение по ASME

Типы фланцев стандарта ASME/ANSI:

Flanges ANSI/ASME Slip On (Flange SO)

Фланец этого типа надевается на конец трубы и обычно устанавливается таким образом, чтобы поверхность фланца находилась на 0,375 дюйма (9,5 мм) дальше конца трубы. Это позволяет осуществлять двухстороннюю сварку фланца – один шов для прочности варится для присоединения стыковочной втулки фланца к трубе, а уплотняющий сварной шов варится внутри фланца на конце трубы. Если условия эксплуатации позволяют, то уплотняющий сварной шов не делается. Сквозные фланцы наиболее часто используются при более низких давлениях – класс 150 (PN 20) или класс 300 (PN 50) используемых пределов расчетного давления.

DN : 1/2″–60″.
Class : 150–1500, для 1500 lbs только 1/2″–2 1/2″ (ANSI B 16.5); 75–350 (ANSI B 16.47).

ANSI/ASME Threaded (Screwed, ST) Flanges

Фланцы с резьбой применяются с большими ограничениями в особых случаях. Главное их преимущество - возможность сборки без сваривания при высоком давлении на участках трубопроводов, где применение сварки ограничено нормами безопасности. Стальные фланцы с резьбой нельзя применять в условиях сильных колебаний температуры и механических деформаций, поскольку высока вероятность разгерметизации соединения.

DN : 1/2″–3″.
Class

ANSI/ASME Welding Neck Flanges (WN, Weld Neck)

Воротниковые (юбочные) фланцы привариваются встык к торцу трубы. Такое присоединение обеспечивает устойчивость к деформациям, низким и высоким температурам, уменьшает турбуленцию в области фланцевого соединения. Фланцы стальные приварные встык наиболее часто используются при жестких условиях эксплуатации и необходимости высокого качества производства.

DN : 1/2″–60″.
Class

Flanges ANSI/ASME Lap Joint (LJ, Lapped Flange)

Фланцы приварные внахлест по своей форме похожи на плоские фланцы Slip On, но имеют скругленную внутреннюю кромку около уплотнительной поверхности для плотного прилегания к концевому приварному кольцу. Фланцы данного типа не привариваются к трубе, а могут свободно вокруг нее вращаться. Фланцы приварные внахлест применяются на часто разбираемых участках трубопроводов. Такие соединения легко монтируются, поскольку крепежные отверстия легко выравниваются относительно противоположного фланца. Свободные фланцы не вступают в контакт со средой, поэтому их не обязательно изготавливать из коррозионно-стойкой стали.

DN : 1/2″–24″.
Class : 150–1500, для 1500 lbs только 1/2″–2 1/2″ (ANSI B 16.5).

ANSI/ASME Socket Weld Flanges (SW)

Фланцы раструбные (стальные фланцы с впадиной под сварку) надеваются на торец трубы и привариваются к ней. Фланец Socket weld похож на плоский фланец, но радиус отверстия приварной поверхности раструбного фланца больше внутреннего радиуса трубы примерно на толщину ее стенки.

DN : 1/2″–24″.
Class : 150–1500, для 1500 lbs только 1/2″–2 1/2″ (ANSI B 16.5).

Flange ANSI/ASME Blind (Blank)

Заглушки фланцевые стальные (стальные приварные фланцы без отверстия посередине) применяются для закрытия концевого участка трубопровода или для доступа к его промежуточному участку. Изготавливаются для всех номинальных давлений и номинальных диаметров.

DN : 1/2″–60″.
Class : 150–2500 (ANSI B 16.5); 75–900, для 900 lbs только 26″–48″ (ANSI B 16.47).

Цены на фланцы ASME (ANSI) 16.5 B уточняйте у менеджеров!

Под стандарт подпадают фланцы, изготовленные литьем и ковкой, а также стальные фланцевые заглушки и фланцевые фитинги (литые, кованые и из листовой стали). Кроме того, нормативы и рекомендации стандарта ASME/ANSI B16.5 касаются крепления фланцев, прокладок и соединений.

Фунт-сила на квадратный дюйм (psi, pounds per squared inch, lbf/in 2 , lb.p.sq.in.)		Техническая атмосфера (ат, at, кгс/см 2 , ати)

Типы фланцев стандарта ASME/ANSI

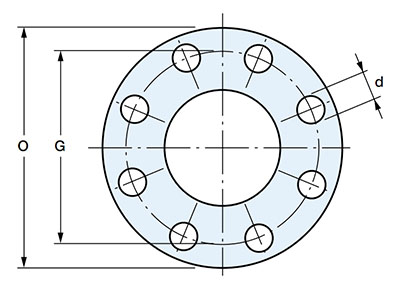

O - диаметр внешний фланца;
G - расстояние межосевое крепежных отверстий фланца;
d - диаметр крепежных отверстий фланца

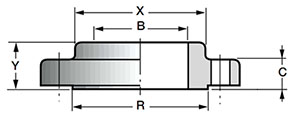

ANSI/ASME Slip On (Flange SO)

фланцы стальные плоские приварные при монтаже надеваются на трубу и привариваются к ней.

Y - высота фланца;
С - толщина тела;

B - диаметр внутренний фланца

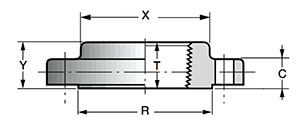

ANSI/ASME Threaded (Screwed, ST)

Y - высота фланца;
С - толщина тела;
R - диаметр прижимной поверхности;
X - диаметр стыка под приварку;
Т - длина резьбы

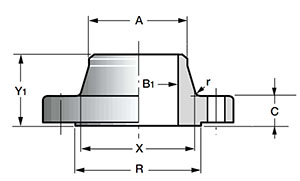

ANSI/ASME Welding Neck Flanges (WN, Weld Neck)

Воротниковые (юбочные) фланцы привариваются встык к торцу трубы. Такое присоединение обеспечивает устойчивость к деформациям, низким и высоким температурам, уменьшает турбуленцию в области фланцевого соединения. Фланцы стальные приварные встык наиболее часто применяются для трубопроводов с высокими нагрузками.

Y1 - высота фланца;
С - толщина тела;
R - диаметр прижимной поверхности;
X - диаметр воротника под приварку;
B1 - диаметр внутренний фланца;
r - радиус

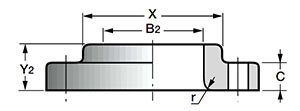

ANSI/ASME Lap Joint (LJ, Lapped Flange)

Y2 - высота фланца;
С - толщина тела;
X - диаметр стыка под приварку;
B2 - диаметр внутренний фланца;
r - радиус

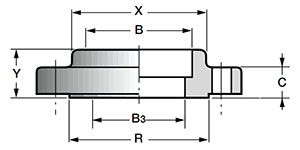

ANSI/ASME Socket Weld Flanges (SW)

Y - высота фланца;
С - толщина тела;
R - диаметр прижимной поверхности;
X - диаметр стыка под приварку;
B - диаметр проточки;
B3 - диаметр внутренний фланца

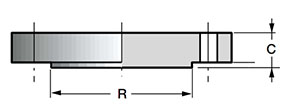

Flange ANSI/ASME Blind (Blank)

С - толщина тела;
R - диаметр прижимной поверхности

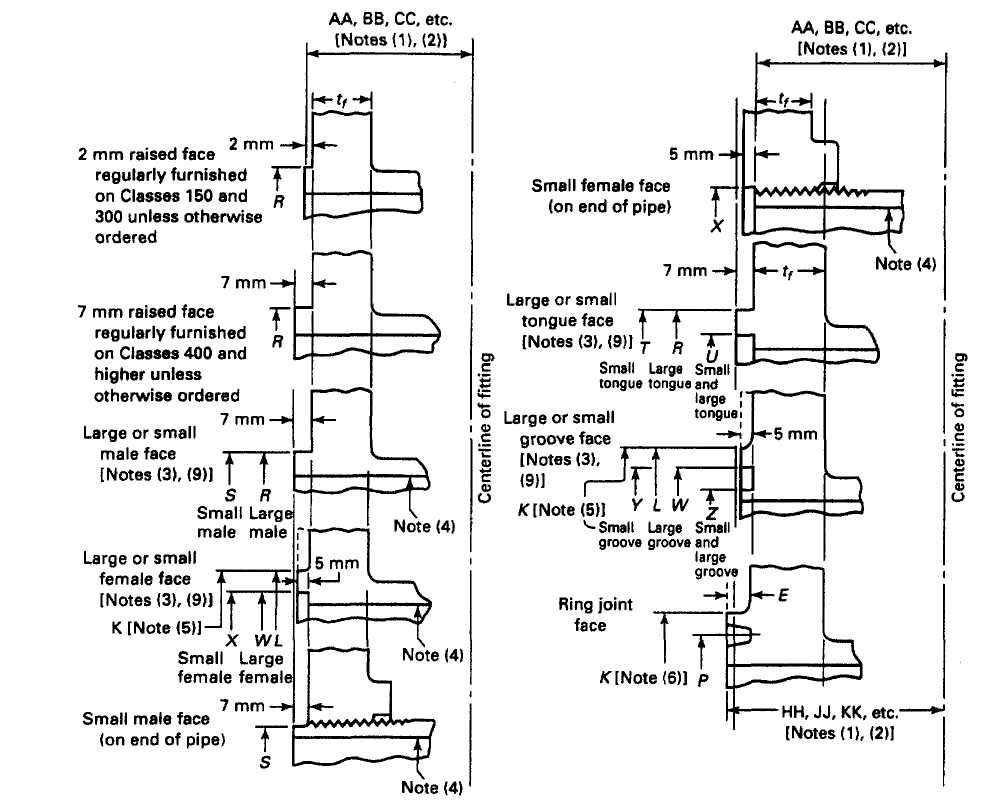

Варианты исполнений фланцев ASME/ANSI

	Raised face (соединительный выступ для класса 150 и 300)




	Raised face (соединительный выступ для класса 400 и выше)





	Large or small male face (широкий или узкий выступ для класса 300 и выше)
