Сделать винтовую лестницу. Винтовые лестницы: варианты конструкций, особенности сборки и установки

Лестница в частном малоэтажном доме несет нагрузку не только функциональную – она должна быть красивой и удобной в пользовании. Даже для одноэтажного нужно оборудовать какое-нибудь подъемное устройство, а для двух- или трехэтажного дома расчет винтовой лестницы или лестницы другой конструкции жизненно необходим. Винтовые (спиральные) конструкции лестничные конструкции имеют главное достоинство – они занимают мало места. Места же для подъема по такому устройству будет столько же, как и при пользовании обычными маршевыми или другими пространственными конструкциями, а если дом деревянный, то лестница из дерева превосходно дополнит элементы дизайна помещений, не переставая при этом отвечать требованиям безопасности.

Как выбрать форму винтовой лестницы

Классический вариант изделия спиралевидной конструкции предусматривает упор ступеней на стену с одной стороны, и их крепление к несущей колонне – с другой. Характерный и главный отличительный признак винтовых изделий – отдельная каменная, бетонная или кирпичная колонна. Стройматериал для этого варианта – бетон или натуральный камень, иногда – дерево или металл, еще реже – сочетание всех этих материалов с включением стекла и пластика. Строится классическая лестница сразу, при строительстве дома, так как ступеньки должны замуровываться в стену, а опорная колонна – в основание пола.

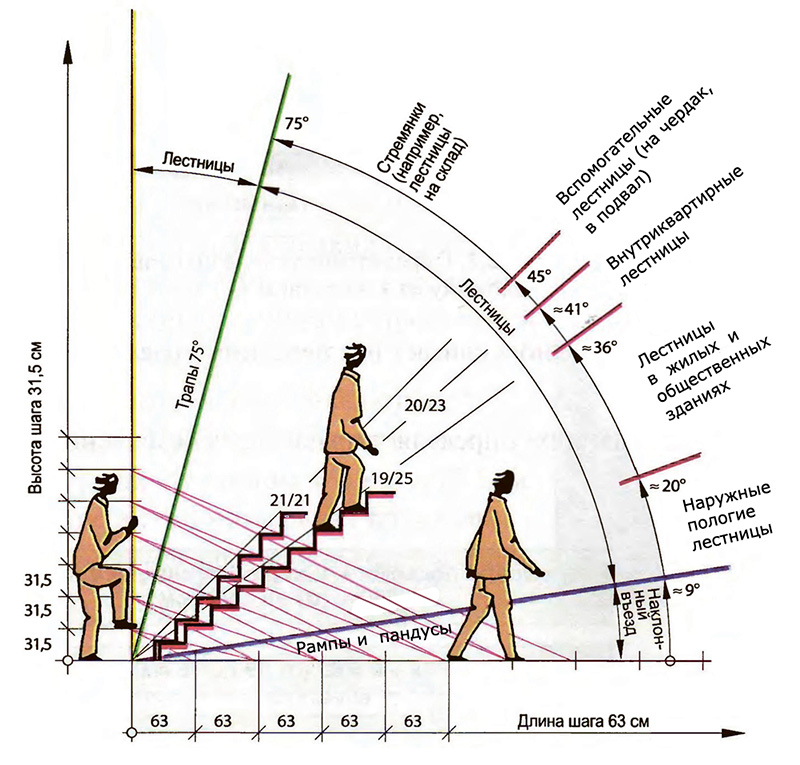

Правильный выбор модели основывается на знании конструкций, типов, функционала и дизайна лестничных изделий. Основная классификация происходит по таким признакам:

  1. Стройматериалы;
  2. Дизайн – по форме (спиральный), по стилю (хай-тек, классика), по конструктивным признакам (модульный);
  3. Форма лестницы;
  4. Место эксплуатации;
  5. Конструкция перил;
  6. Габариты и конструктивные размеры изделия.

Функциональное назначение:

  1. Лестницы для входа в дом или помещение;
  2. Междуэтажные конструкции;
  3. Вспомогательные (для подсобных помещений);
  4. Вход в подвал;
  5. Вход на мансарду или чердак.

Самые распространенные решения лестничных конструкций:

  1. Прямые маршевые, поворотные (спиральные) модели из дерева или металла с возможным включением пластика и стекла;
  2. Изделия модульные или из сборных элементов;
  3. Изделия, сконструированные на больцах, косоурах или кронштейнах;
  4. Лестницы, преобразующиеся в другие бытовые конструкции, переносные модели;
  5. Наружные и внутренние лестничные модели;
  6. Пристенные или отдельные изделия;
  7. Лестницы со ступенями закрытой или открытой конструкции;
  8. Модели с перилами и без перил.

Самостоятельное изготовить винтовые лестницы своими руками чертежи которых можно найти в общем доступе, возможно при умелом пользовании инструментом, схемами и при знании основ работы с деревом и металлом – любая лестница должна быть не только красивой и удобной, но и безопасной, особенно, если в доме проживают старики и дети.

Деревянные лестницы с маршами

Маршевый подъем – это простейшая конструкция, которую можно сделать самому. Для такой лестницы чаще всего разрабатывают свой чертеж, в котором детально указываются все размеры двух или более маршей, которые разделяются ступеньками или поворотными поверхностями.

Важно! Любые варианты лестниц – это сложные инженерные конструкции, реализация которых требует точности в расчетах и надежности стройматериалов. Расчеты лестницы можно провести онлайн или самостоятельно, но лучше воспользоваться услугами специалистов.

Расчеты и алгоритмы – пример

Первый шаг к изготовлению лестницы – выбор своего варианта конструкции. Деревянная винтовая лестница чертеж которой разработан и составлен посторонними специалистами, требует проверки и уточнения результатов расчетов. Тем более что для каждого конкретного решения будут свои, индивидуальные, условия строительства. Так, при варианте лестницы с боковой опорой понадобится оборудовать «колодец», в боковые плоскости которого будут жестко встраиваться ступеньки. «Колодец» – механизм технически сложный, и сделать его самостоятельно можно, но предпочтительнее остановиться на варианте с несущей балкой на главном стержне.

В качестве примера можно предоставить самостоятельный расчет винтовой модели, в которой опорной балкой служит металлическая труба с толщиной стенок 5 мм, Ø основной трубы – 48 см. Металлические уголки будут служить креплением консолей сваркой, ступеньки – из массива дерева. Идеальная винтовая конструкция – это правильная окружность с диаметром, равным габаритам входного проема в помещение. Простая, но точная формула для вычисления окружности лестницы:

L = 2πR х n; или L=2πR х (γ / 360);

  • R – радиус окружности конструкции;
  • R 1 – внутренний радиус лестницы (диаметр трубы);
  • γ – лестничный оборот, значение отражает разницу по высоте между ступенями лестницы;
  • L – длина окружности.

Практическая реализация модели, рассчитанной по этой формуле, показала, что комфортное передвижение по такой лестнице будет осложнено тесными проемами, потому радиус передвижения должен быть 2R / 3. Окончательная и рабочая формула:

Из сравнительной схемы выше видно, что лестница спиралевидной конструкции отличается от прямой модели другой формой ступеней, более специфической. Консоль спирального изделия – это лепесток с округлым торцом и с специфическими характеристиками и значениями:

  • h – длина одной проступи, отражающая разницу R и R 1 . Если длина одной ступени выбирается меньше 1 м, то консоль можно изготовить из твердых пород дерева без каркаса;
  • W 1 – ширина проступи;
  • W 2 – ширина ступени;
  • Α – угол поворота ступени.

Чтобы узнать общее количество ступенек, необходимо высоту проема разделить на подъем, стандартная и комфортная величина которого принимается в 15-30 см. Угол рассчитывается по

  • α= γ / количество ступенек;

Имея расчетные значения ширины и угла, можно рассчитать максимальную ширину проступи:

  • W 1 = R х sin α

Средняя ширина проступи будет равна:

  • W = R х sin α = (2R х sin α) / 3

Типы винтовых лестниц

Винтовая модели – не обязательное решение. Ее обустраивают, если в помещении мало места для маршевой конструкции. Дизайн таких изделий может быть совершенно любым – от классики до модерна или хай-тек. Например, кованая лестница подойдет для любого интерьера, если отдельные детали и элементы отделать деревом или камнем. Спиральные модели работают и как вспомогательные конструкции – чердачные, подвальные, и т.д.

Недостатки винтовых спиралевидных конструкций внутренних лестниц:

  1. По винтовой поверхности подниматься труднее, чем по маршевой – из-за тесноты и круговой конструкции существует опасность получить травму, особенно рискуют дети и пожилые люди;
  2. По винтовому изделию неудобно поднимать/опускать предметы мебели и другие объемные вещи;
  3. Сложная геометрия ступеней затрудняет быстрое передвижение по ступеням, так как ступеньки для левой и правой ноги будут иметь разные размеры;

Но внешний вид такой модели чаще всего перевешивает все ее недостатки –конструкция выглядит легкой и воздушной, хотя она очень прочная и надежная. Поворотные лестничные системы также считаются винтовыми, так как имеют в устройстве забежные ступени. Поворотные лестницы бывают следующими:

  1. Криволинейной сложной конструкции;
  2. Полуоборотные поворотные модели;
  3. Устройства в четверть оборота;
  4. Модели изогнутой формы.

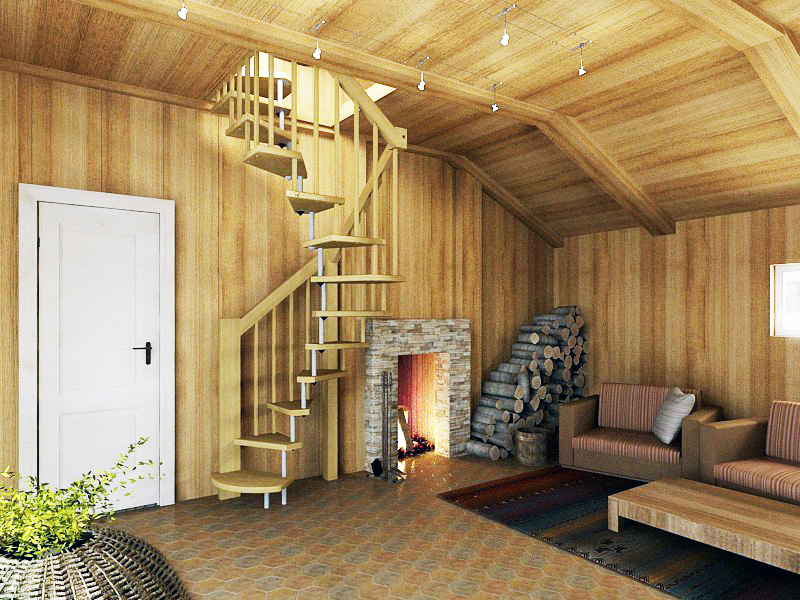

При сборке и установке поворотной модели ее укрепляют вдоль несущей стены, с поручнем снаружи. Минусом таких конструкций считается некомфортный подъем по ступеням.

Особенности монтажа лестницы винтового типа

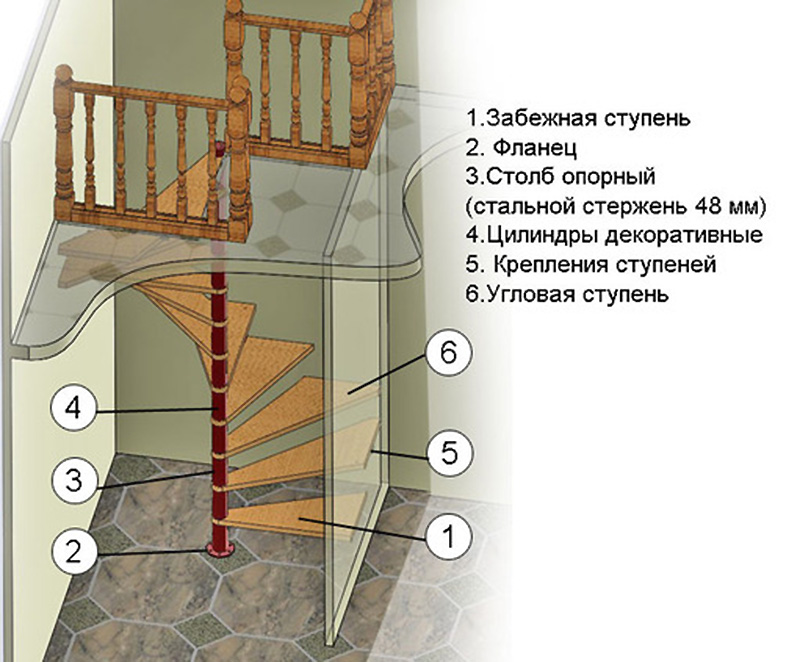

Сборка винтовых лестниц осуществляется в определенной последовательности, нарушение которой может ослабить конструкцию:

  1. Расчет параметров для конкретных условий эксплуатации;
  2. Выбор места для опоры, монтаж опорного нижнего фланца;
  3. Крепление первой ступеньки к полу с заходом во фланец;
  4. Набор втулок на опорную стойку, крепление остальных ступеней;
  5. Крепление всего каркаса к стене, или монтаж конструкции к перекрытию при помощи верхней ступеньки;
  6. Крепление верхнего торца опоры;
  7. Выбор конструкции и дизайна перил и других защитные элементов.

Чтобы рассчитать, где устанавливать опорный металлический стержень, на втором этаже по месту монтажа лестницы натягиваются по диагонали два строительных шнура. В месте пересечения шнуров крепится отвес, и на первом этаже отмечается центр оси, которая будет основной осью нахождения лестницы. Труба для стержня должна быть ≈ 50 мм в диаметре, если это металл. Деревянный столб должен быть как минимум в два раза толще.

Для безопасной эксплуатации винтовой , чердак или мансарду опору рекомендуется заливать бетоном – для этого обустраивается отдельная подушка из бетона. Крепить опору к бетону можно анкерными болтами или турбовинтами через металлический фланец с крепежными отверстиями.

Ступеньки на главной опоре крепятся по меньшему размеру. Высота подступени должна быть равной высоте гильзы минус толщина шайбы, которая вкладывается между втулками и проступью. Шайбы должны быть металлическими, чтобы минимизировать их износ в процессе эксплуатации.

По желанию в элементы деревянных винтовых лестниц вставляются детали из других декоративных прочных материалов – стекла, камня, пластика, мрамора и т.д. От материала, из которого будет изготовлен основной несущий стержень, зависит срок эксплуатации лестницы и степень ее прочности. Поэтому предпочтение отдается таким стройматериалам, как асбоцемент, бетон или металл. Ступени крепятся разными способами: на асбоцемент или бетон – болтами или анкерами, на металл – сваркой или резьбовыми соединениями. Иногда в качестве основной опоры используют кирпичную, деревянную или каменную колонну.

Металлическая винтовая лестница – это идеальное сочетание элегантности и изящества конструкции с прочностью и надежностью материала. Преимущества неоспоримы:

  • возможность заранее изготовить или купить все комплектующие;
  • простота сборки;
  • устойчивость к повреждениям;
  • долговечность;
  • разнообразие конфигураций;
  • возможность сочетания с другими материалами: деревом, бетоном, пластиком, стеклом.

Виды металлических лестниц

Металлическая лестница по типу конструкции может быть:

Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.

Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение. Эти особенности надо учитывать, выбирая тип лестницы.

Отличным решением может стать квадратная винтовая лестница, которая является синергией обеих конструкций и обладает лучшими сторонами каждой из них.

Металлические винтовые лестницы

Изготовление металлических лестниц предполагает использование разных техник по обработке металла:

Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.

Выбираем металл

Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.

Поэтому для изготовления винтовой лестницы мы будем использовать сталь - более дешевый и практичный материал. Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.

Выбираем конструкцию

В зависимости от устройства несущего элемента, изделие может монтироваться:

  • на косоурах . Ступеньки укладываются сверху на несущую балку и укрепляются на ней. Торцы ступеней остаются открытыми;
  • на тетивах . Ступени крепятся на внутренней стороне несущих балок, торцы ступенек не видны.
  • на больцах. Возможны два варианта, первый, когда несущая балка отсутствует, а ступени закрепляются на стене при помощи специальных болтов. И второй, когда изогнутая лестница имеет центральную опору, а ступеньки крепятся между собой больцами.

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

  • Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
  • Н 1 - расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
  • h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
  • h 1 – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

  • размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + h о = 60..65 см ;
  • возле центрального столба глубина проступи не должна быть меньше 10 см;
  • если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
  • ширина ступени не должна быть меньше 90 см;
  • размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
  • если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
  • толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.
  • R = 1,8 метра – внешний радиус;
  • r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
  • Н = 3 м – общая высота;
  • Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L 1) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

Длину лестницы по внутреннему краю (L 2) вычислим аналогично.

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

Теперь, разделив величины L 1 и L 2 на 19, мы получаем значение глубины проступи у внутреннего края (h 1 = 19см) и у внешнего края (h 2 = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h2 = 19 см, h3 = 44 см, d = 1 м

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Если межэтажная лестница примыкает к стене, внутренний косоур можно не делать, а ступени укрепить непосредственно на поверхности стены.

Далее надо проверить результаты по форуме 2h + h о = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

В случае необходимости, внешний радиус можно уменьшить. Но при этом ширину ступеней не рекомендуется делать меньше, чем 90 см, если только речь не идет о служебной лестнице.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней - 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н 1 должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него «косынки», одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме «лесенки».

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент - хребет, именно поэтому подобная конструкция также носит название «хребтовая лестница». Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

Изделие с центральным столбом или опорной трубой - классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Металлическая винтовая лестница своими руками


Как сделать винтовую лестницу своими руками. Монтаж модульного лестничного марша с поворотными ступенями. Металлические винтовые лестницы из металла.

Винтовые лестницы из металла по чертежам своими руками

Зная, как изготовить винтовую лестницу своими руками - вы придадите вашему дому особую эксклюзивность и оригинальность, а также будете уверены в ее качестве и надежности. Так как вы самостоятельно сможете выбрать нужные материалы, выполнить необходимые расчеты и сделать по-настоящему качественный монтаж винтовой лестницы, чертежи которых вам обязательно пригодятся.

Любой из нас пытается сделать в своем доме оригинальную атмосферу, придать жилищу привлекательный вид и создать уникальный интерьер. Если дом рассчитан на несколько этажей, то непременно появляется вопрос о лестнице, которая ведет этажом выше. Для решения пространственной проблемы размещения лестницы, нужно подумать над ее конструкцией и просмотреть не одно фото, а также чертежи винтовых лестниц.

В маленьких помещениях, которые не позволяют выделить достаточное пространство, великолепно будет выглядеть винтовой вариант, который даст возможность на небольшой площади установить нужное количество ступеней для удобного подъема.

Помимо этого, нужно заметить, что расход стройматериалов на винтовую лестницу будет гораздо меньше , чем на маршевую. Поэтому, изготовленная винтовая лестница своими руками, обойдется гораздо дешевле и станет более выгодным вложением денег.

Использование разных материалов, чертежей, видов конструкции и декораций даст возможность вам не только существенно украсить интерьер дома, но и проявить ваши таланты декоратора, дизайнера и оформителя.

Металлическая или деревянная, задрапированная или прозрачная, она будет гармонично вписываться в окружающее пространство, восхищать и поражать всех гостей.

Проектирование и расчет винтовых лестниц

Перед тем как приступить к сооружению винтовой конструкции, нужно будет посидеть над расчетами, выполнить необходимые замеры и составить чертежи своими руками.

Начиная техническую часть создания межэтажной конструкции, подумайте, каким образом вы планируете использовать окружающее пространство, насколько часто будете пользоваться лестницей, какие функции и нагрузки она станет исполнять.

Резная винтовая конструкция с громоздкими перилами, скорей всего не позволит занести на этаж большой диван или опустить шкаф.

Присутствие в семье детей также потребует внимательной планировки такого опасного в плане падений элемента, а именно:

  • оборудовать лестницу дополнительной защитой;
  • ограничить доступ к опасным элементам;
  • выбрать подходящий нескользкий напольный материал и т. д.

Этап разработки и планирования технической стороны строительства винтовой лестницы своими руками – самый продолжительный и сложный.

Но не нужно отчаиваться и бежать в первый попавшийся строительный магазин за приобретением готовой конструкции – различные фото, можно отыскать в интернете.

Перед тем, как начать строительство, подумайте способы крепления и конструкцию. Лестница может быть установлена на стойке в любом месте комнаты или прилегать к стене. Во втором варианте стена выступает в роли дополнительной опоры , придавая конструкции более лучшую устойчивость и жесткость.

При свободной установке нужно поставить дополнительные опоры для ступеней, они имеют несущую функцию и делают спуск более безопасным и комфортным.

Внимательно продумайте варианты материала, использованные при создании винтовой лестницы. Гармонично выглядят деревянные или металлические конструкции, сделанные в подходящей интерьеру расцветке. По этим ступеням удобно перемещаться даже босиком, не боясь простудиться. Эти поверхности просты в уходе и великолепно подойдут для посещаемых помещений, например, для прихожей.

Перед началом строительства нужно сделать чертеж, с помощью которого вы будете иметь полное представление о нужном количестве стройматериала, высоте стойки и ширине ступеней.

Сделать чертежи своими руками очень просто, нужно лишь определенное усердие и точность при подготовке всех нужных измерений. При необходимости или появлении каких-то вопросов или уточнений, всегда есть возможность посмотреть фото или видео создания лестницы. Пошаговые видеосъемки, дополненные словесными советами, дадут возможность вам разобраться с трудностями и сделать шедевр лестничного искусства.




















Изготовление винтовой лестницы

Чтобы соорудить по-настоящему удобную, надежную и прочную конструкцию, нужно определиться со следующими нюансами:

  • какой ширины будет конструкция. Наиболее удобная для эксплуатации в доме ширина лестницы – 0,90 см. Таким образом, диаметр составляет сумму ширины двух ступенек и диаметра вертикальной стойки;
  • затем рассчитывается наиболее удобная ширина ступеней. Для человека лучше всего перемещаться по ступеням шириной до 350 мм. Но ступеньки винтовой лестницы не прямоугольные. Имея вид трапеции, они увеличиваются от вертикальной стойки, повышаясь по ширине к перилам;
  • после этого необходимо посчитать число ступенек, нужных для полного витка. Это рассчитывается путем умножения длины окружности перемещения человека на среднюю ширину ступеней. Данное округленное число и будет количеством нужных ступеней;
  • затем делаем расчет относительно высоты витка и числа проемов. Высота витка обязана быть не меньше 2,15 м, требующихся для комфортного перемещения человека. Эта высота получена с помощью сложения среднего роста человека (180 см), высоты ступеней и запаса в 15 см. Данное число делим на 15 (число ступенек) и имеем так высоту одной ступени лестницы;
  • с учетом того, что мы знаем высоту общей конструкции, несложно будет определить число проемов и нужное число ступенек для комфортного перемещения.

Металлическая лестница

Эксплуатация винтовых лестниц возможна, не лишь внутри дома, но и за пределами. В данном случае вам будет необходима изготовленная металлическая винтовая лестница. Металл не так подвергается влиянию внешней среды, чем дерево, и в большей степени подходит для эксплуатации в роли материала для внешних работ.

Можно изготовить металлическую лестницу в роли пожарной либо организовать вспомогательный выход из дома своими руками, это придаст внешнему виду дома оригинальный и неординарный вид, сделает коттедж уникальным и более комфортным в эксплуатации.

Металл можно выбрать и в роли стройматериала для внутренних лестниц. Как правило, в интерьере встречается кованная лестница из металла. Это произведение искусства, которое сочетает в себе легкость и прочность, невероятную надежность и ажурную невесомость, сможет изготовить своими руками совсем не каждый. Но служить эта лестница будет довольно продолжительное время и, покрываясь со временем налетом старины, будет смотреться все величественней и шикарней.

К явным преимуществам лестниц из металла относится их устойчивость к пожару, сочетаемость с разными стилями интерьера, возможность объединения металлических частей с остальными материалами (керамикой, камнем, деревом), легкость монтажа и значительная долговечность и износоустойчивость.

Деревянная лестница

Самой большой популярностью в современных интерьерах пользуются винтовые конструкции из дерева. Они гармонично вписываются в дизайнерские решения практически всех помещений, а также недороги и довольно долговечны.

Простые правила ухода, эксплуатации и легкость конструкции дают возможность повсеместно устанавливать их для комфортного перемещения между этажами в частных коттеджах.

Выполнив предварительные расчеты и нарисовав чертеж, вы приблизительно поймете, как изготовить деревянную лестницу. Можно купить готовые заготовки для установки ступеней, а можно сделать их своими руками.

Главное – нужно помнить о тщательной шлифовке поверхности, обработке дерева и использовании защитного лакового покрытия, чтобы не допустить деформаций и появления вредоносных жучков.

При сооружении своими руками, нужно помнить о перилах. Балясины можно сделать из деревянного массива или использовать металлическую конструкцию.

Для поручней, в качестве экономии, можно выбрать клеевой брус или пластик под дерево – их великолепные износостойкие качества дают возможность сохранить конструкции привлекательный вид на протяжении долгого времени.

Внимательно продумайте все варианты, выполните нужные расчеты и чертежи, выбирайте лишь качественные материалы и деревянная лестница будет радовать вас не одно поколение.

Бетонная лестница

Если вам необходимо, чтобы лестница прослужила довольно долго, имела презентабельный и весомый вид, и при этом была довольно прочной и надежной, вам подойдет конструкция из бетона. Она основательна и очень прочна, а также свидетельствует о благосостоянии владельца дома, его презентабельности и достатке. Но она требует более тщательных расчетов и выполнения некоторых требований во время сооружения.

Таким образом, сооружение винтовой лестницы при наличии правильных расчетов и определенных навыков – дело довольно простое. А выглядеть и служить она на даче или в коттедже будет отлично, так как, создавая уникальный шедевр, вы вкладываете в него свою любовь и душу, а это очень важно.

Как сделать винтовую лестницу из металла своими руками: чертежи, расчеты и разновидности винтовых конструкций


Описание видов винтовых лестниц их основные достоинства, особенности монтажа лестниц из различных строительных материалов

Винтовая лестница из металла своими руками - сложно, но можно

Владельцы домов (а в последнее время и квартир) с двумя и более этажами однозначно сталкиваются с проблемой постройки лестницы. С давних времен лучшим вариантом решения данной задачи считается винтовая лестница. Во-первых, она занимает сравнительно мало места, что позволяет существенно сэкономить пространство, а во-вторых, за счет своей конструкции обладает достаточным запасом прочности. Конечно, проще всего доверить постройку такой лестницы профессионалам или купить уже готовую конструкцию в строительном супермаркете. Но если готовые «стандартные» варианты вам не подходят, а нанимать специалистов нет желания или возможности, то винтовую лестницу из металла можно изготовить самостоятельно. Правда, сразу нужно оговориться, что дело это достаточно непростое, но вооружившись определенными знаниями и навыками справится с этой задачей вполне реально.

Конструкции винтовых лестниц

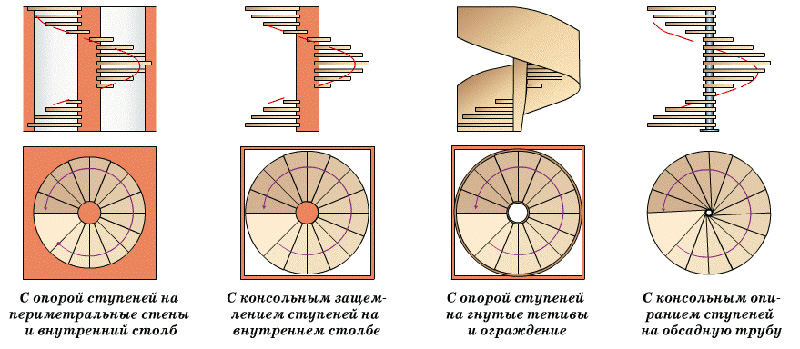

Существует три основных типа винтовых лестниц:

Достаточно интересным и несложным в изготовлении является симбиоз маршевой и винтовой лестницы. Такая конструкция отлично сочетает в себе достоинства обоих разновидностей.

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом. Поэтому мы сосредоточим свое внимание именно на этой конструкции.

Расчет винтовой лестницы на больцах

Очень важным этапом при постройке винтовой лестницы является точный расчет конструкции и определение всех ее параметров. Для создания грамотного чертежа нам потребуется 5 значений: высота лестницы, ее диаметр, количество ступеней, их ширина, а также высота проступка. Рассмотрим процесс определения каждого из параметров подробнее:

Высота лестницы

С определением этого параметра все просто – достаточно с помощью отвеса измерить расстояние от пола до потолка.

Диаметр лестницы

Данное значение определяется в соответствии с вашими личными предпочтениями, а также особенностями помещения, в котором будет устанавливаться лестница. Диаметр лестницы равен длине ступени умноженной на два, плюс ширине опорного столба.

При выборе диаметра стоит помнить, что минимальная длина ступени не должна быть меньше 50 сантиметров, таким образом, минимально допустимый диаметр лестницы с опорным столбом в 5 сантиметров будет 105 сантиметров. Для более комфортного пользования лестницей желательно чтобы это значение было 135-140 сантиметров при той же толщине опорного столба.

Количество ступеней и высота проступка

Необходимое количество ступеней в каждом конкретном случае зависит от высоты проступка. Она, в соответствии с ГОСТом, должна колебаться от 15 до 20 сантиметров.

Для начала необходимого необходимо разделить высоту лестницы на любое значение в этих пределах.

Допустим, что высота помещения 265 сантиметров. Вы решили сделать ступени высотой 17 сантиметров. Делим 265 на 17 и в результате получаем: 265/17=15,58. Поскольку количество ступеней не может выражаться дробью, то округляем это значение до целого числа (например, 15).

Теперь, для вычисления необходимой высоты проступка делим на полученное значение высоту нашей лестницы: 265/15=17,66. Именно это число и будет необходимой в нашем случае высотой проступка.

Поскольку роль верхней ступени будет выполнять площадка верхнего этажа, отнимаем от полученного количества ступеней один: 15-1 =14.

Таким образом, при высоте лестницы в 265 сантиметров нам понадобиться 14 ступеней высотой 17,66.

Так как отмерять каждый проступок с учетом сотых долей неудобно, округлим имеющееся значение до 17,7, изменив при этом высоту нижней ступени. Для этого воспользуемся следующей формулой: 265 (высота лестницы) – (14 (количество ступеней) х 17,7) = 17,2. Таким образом, мы имеем первую ступеньку высотой 17,2 сантиметра и все остальные по 17,7.

Ширина ступеней

Ступени для винтовой лестницы делаются в виде клина. Таким образом, необходимо будет определить две их ширины – внешнюю и внутреннюю. И если внутренний размер может быть выбран произвольно (главное чтобы он был не менее 10 сантиметров), то внешнюю ширину ступеней придется точно рассчитать. Для этого нам понадобиться знать длину лестница по ее внешнему краю.

При расчетах допустим, что угол поворота нашей лестницы составляет 270 градусов (наиболее распространенный вариант).

Воспользуемся школьной формулой вычисления длины окружности L =2?R. Предположим, что диаметр нашей лестницы составляет 180 сантиметров, а радиус, соответственно, 90 сантиметров. Применим эти данные к формуле и получим: 2х3,14х90 = 565,2. Но поскольку наша лестница не является полной окружностью, необходимо умножить полученное значение на? или в десятичных дробях на 0,75, что как раз и будет соответствовать 270 градусам.

Если вы делаете лестницу с углом поворота в 180 градусов, то полученную длину окружности необходимо умножить на? или, проще говоря, разделить на 2. Если же лестница делает полный оборот в 360 градусов, то никаких дополнительных действий не производится.

В результате получаем: 565,2 х 0,75 = 423,9.

Теперь делим это значение на количество ступеней:

Это и будет ширина наших ступеней по внешнему краю.

Но, поскольку оптимальное место для подъема находится на расстоянии 2/3R от опорного столба, умножаем длину лестницы на 0,66 (2/3 в десятичном исчислении).

Получаем: 423,9 х 0,66 = 279,77.

Теперь остается разделить это значение на количество наших ступеней. Результат должен находиться между 20 и 40 (именно такая ширина ступени наиболее комфортна при подъеме).

279,77 / 14 = 19,98.

Как видите, данное значение не укладывается в приемлемые параметры, хотя и является достаточно близким. Конечно, на недостающие 2 миллиметра можно не обращать внимания, но лучше немного уменьшить либо радиус нашей лестницы, либо количество ступеней (естественно предыдущие значения придется пересчитать с учетом изменившихся параметров). Уменьшаем количество ступеней до 13 (14-1) и получаем

279,77 / 13 = 22,84.

Вот теперь ширина наших ступеней полностью соответствует ГОСТАм, и лестница будет безопасной и удобной.

После всех вычислений мы имеем следующие размеры нашей лестницы:

  • Высота – 265 сантиметров;
  • Диаметр – 180 сантиметров;
  • Количество ступеней – 13;
  • Высота проступка (с учетом измененных вычислений) – 18,92 сантиметра;
  • Ширина ступени с внутренней стороны – 10 сантиметров;
  • Ширина с внешней стороны (с учетом измененных вычислений) – 32,6 сантиметра;
  • Ширина ступени в среднем значении – 22,84 сантиметра.

Используя полученные данные вы без труда сможете сделать чертеж как отдельных ступеней, так и самой лестницы.

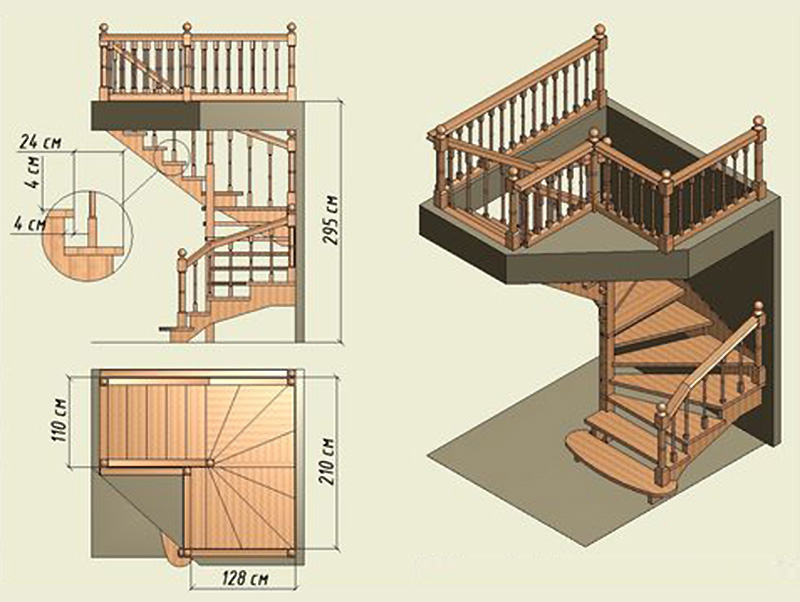

Готовый чертеж отдельных ступеней и самой лестницы

В заключении желательно проверить наши ступени на соответствие ГОСТАм для прямых лестниц. Используем формулу 2H +B =60-64 сантиметра (Н – высота проступка, В – ширина ступени в среднем значении).

Получаем: 2 х 18,92 + 22,84 = 60,68. Как видите результат попадает в допустимое значение, значит все расчеты были проведены верно.

В том случае если полученный результат будет сильно отличаться от нормы, придется провести расчеты заново, изменив количество ступеней либо диаметр лестницы.

Если расчет винтовой лестницы покажется вам слишком сложным, то для этой цели можно воспользоваться специальными программами-калькуляторами, которые без проблем можно найти в сети Интернет.

Расчет лестничной площадки

Помимо расчета самой лестницы необходимо рассчитать размеры верхнего проема и лестничной площадки. И если с шириной проема все просто – она должна быть на 10 сантиметров больше радиуса лестницы, то вычисление его длины делается чуть более сложным методом.

По ГОСТу высота от края проема до ближайшей к нему ступеньки должна быть минимум 2,05 метра. Делим эту величину на высоту наших ступеней и полученный результат округляем в большую сторону.

205 / 18,92 = 10,83. После округления – 11.

Отнимаем полученный результат от общего количества ступеней.

Следовательно, край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой.

Достаточно интересно выглядит винтовая лестница с круглым проемом. Его размеры должны быть на 20 сантиметров больше диаметра лестницы.

Край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой

Монтаж винтовой лестницы на опорном столбе

Процесс сборки лестницы состоит из четырех основных этапов: установка центрального столба, установка ступеней и дополнительных опор, установка перил, финальная отделка.

Установка центрального столба

В идеале центральный столб винтовой лестницы устанавливается еще во время строительства дома. В этом случае нижняя его часть бетонируется, а верхняя крепится к плите перекрытия с помощью дюбелей, вкрученных в специально приваренную пятку-основание.

Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной

Глубина бетонирования в пол должна составлять не менее 40 сантиметров.

Если же установка проводится в уже готовом помещении, то основания привариваются к обоим концам опорного столба. Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной.

Установка ступеней и дополнительной опоры

Когда столб установлен можно приступать к монтажу ступеней. Их можно изготовить полностью из металла лучше всего для этой цели использовать сталь. Ступени приваривают к опорному столбу начиная с нижней, располагая их таким образом, чтобы передний край каждой последующей ступени был точно над задним краем предыдущей. И естественно следует строго соблюдать расстояние между ступенями.

Помимо ступеней необходимо будет установить еще одну дополнительную опору. Она может быть как отдельно стоящим столбом, расположенным под одной из средних ступеней, так и представлять собой упор прикрепленный к стене (в том случае если одна из ступеней упирается в стену).

Дополнительная опора устанавливается до того, как будет положена опирающаяся на нее ступень. Если это столб, то он крепится к полу с помощью пятки и дюбелей, если упор на стене – с помощью анкеров.

Когда все ступени установлены для придания конструкции дополнительной жесткости и монолитности все ступени связываются между собой металлическими перемычками, которые привариваются с обратной стороны лестницы соединяя передний и задний край следующих друг за другом ступеней.

После окончания монтажа ступеней необходимо удалить оставшуюся после сварки окалину (достаточно просто сбить ее молотком) и отшлифовать все острые края и заусенцы.

Установка перил

Перила или поручни являются необязательным элементом винтовых лестниц. Их установка необходима в тех случаях, когда ширина ступеней меньше 90 сантиметров, либо высота лестницы более двух этажей. Устанавливаются перила на металлических прутках, которые привариваются к ступенькам лестницы.

Декорирование винтовой лестницы

Существует три основных «классических» стиля винтовых лестниц: замковый, ковка и Прованс.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой, а также использование каменных балясин при устройстве перил.

Прованс наоборот требует присутствия в конструкции лестницы дерева, поэтому если вы выберете этот стиль, логичным будет сделать деревянные накладки на ступеньки и перила.

Прованс наоборот требует присутствия в конструкции лестницы дерева

Ну и кованый стиль требует наличия кованых элементов (чаще всего это перила). Этот стиль хоть и сравнительно дорого обходится, но зато оформленная ковкой лестница может стать главным украшением вашего дома.

Кованый стиль требует наличия кованых элементов

Видео о готовой винтовой лестнице на больцах

Посмотреть, как выглядит построенная предложенным нами способом лестница, можно посмотреть в следующем видео.

Надеемся, что наши советы помогут вам построить надежную винтовую лестницу, которая будет служить вам на протяжении долгих лет. Удачного вам ремонта!

Винтовая лестница из металла своими руками: чертежи, этапы, фото и видео


В статье описываются все этапы создания винтовой лестницы из металла начиная с расчета конструкции и заканчивая финальной отделкой.

Винтовая лестница на второй этаж — одна из самых популярных конструкций для сообщения между этажами. Способна сэкономить место и украсить интерьер любого помещения. Могут устанавливаться на самых маленьких площадях, в квартире, загородном доме или даче. Также известна как поворотная, круглая или радиальная конструкция.

Устройство и расчет винтовой лестницы

Устройство винтовых лестниц имеет ряд недостатков, например, они не всегда удобны, особенно, для пожилых людей и маленькие детей. В этом случае в качестве основной межэтажного подъема предпочтительнее использовать обычную маршевую, а закругленная конструкция идеально подойдет в качестве служебной или технической, так как она не занимает слишком много места.

Чтобы избежать падений и травм, необходимо тщательно подготовить проект винтовой лестницы. Только в случае выполнения всех требований (ГОСТ и СНиП) и правил постройки, изделие получится удобным и практичным.

Чертежи и размеры лестничных маршей

  • Н – высота лестницы. Является суммой расстояния до потолка и толщины перекрытия (h п);
  • Н 1 – расстояние между витками лестницы, то есть высота, на которую можно подняться, преодолев один полный оборот.

    Важно: Н 1 не должно быть меньше 2 метров, иначе при подъеме можно удариться головой о верхнюю ступень;

  • h – высота подступенка — расстояние, на которое можно подняться, преодолев одну ступень. Считается, что наиболее удобной является высота от 12 до 22 см;
  • h 1 – глубина проступи. Должна быть достаточной для того, чтобы при спуске нога не соскальзывала со ступенек, а при подъеме обеспечивала надежную опору для ступни. Рекомендуется брать значения от 25 до 40 см. У центральной опоры глубина ступени проступи должна быть 10 см и больше;

Чтобы передвижение было удобным, круговая лестница должна соответствовать условию:

2 h + h 1 = 60..65 см (1)

Круглая лестница шириной менее 1,5 метра должна быть обязательно оборудована перилами, высотой 90 см и более.

Проектирование конструкции начинается с расчета основных размеров. Допустим, что расстояние до пола второго этажа (H) равняется 3 м. Ширина лестницы (R) будет 1,2 м. Место входа находится строго под выходом (т.е. угол закручивания равен 360°).

Н = 3 м, R = 1,2 м, ω = 360°;

n = H / h, 3000 / 180 = 16,7

Округлив значение в большую сторону, мы получим ответ — 17. Но поскольку последняя ступенька является полом второго этажа, то на нашей лестнице будет 16 ступеней.

Длина лестницы (L о) по основной линии подъема рассчитывается следующим образом:

L о = 2πR 1 , где R 1 = 2/3 R, следовательно

L о = 4/3πR, подставив в формулу значение R = 1,2м, получаем

h 1 = L / n = 5 / 17 = 0,29 м = 29 см

Проверив наши вычисления по формуле (1), получаем число 65. То есть поворотная лестница с такими параметрами будет вполне удобна для ходьбы.

Форма ступеней

h 1 внутр = 10см

h 1 внеш = L в / n, где

L в = 2πR = 2 * 3,14 * 1,2 = 7,536 м подставляем значение

h 1 внеш = 7,536 / 17 = 0,44 м = 44 см

Получилось, что глубина проступи у внешнего края равна 440мм.

Разумеется, при расчетах очень редко получаются целые числа, за счет чего появляется погрешности и форма ступеней искажается. Чтобы это нивелировать, размеры ступеней можно немного изменить, например, сделать первую чуть ниже остальных. Таким образом оставшиеся ступеньки останутся одинаковыми.

Поворотные лестницы, как правило, делаются без подступеней. Это объясняется тем, что передвигаться по такой конструкции удобнее. Поэтому высота ступенек может иметь небольшой огрех.

Вычисление расстояния до перекрытия

Поднимаясь на каждую ступень, мы приближаемся к перекрытию на высоту подступенка (h). В нашем случае это 18 см. Преодолев 4 ступени, мы поднимемся на 72 см. Если принять толщину перекрытия (h п) за 20 см, то для четвертой ступени:

Н 1 = H — 4h — h п = 300 – 72 – 20 = 208 см

Это вполне допустимо, так как данный параметр должен быть не менее 2м.

При подъеме же на пятую ступень, потеря высоты составит уже 90 см и Н 1 = 190 см, при таком значении высокий человек может удариться головой.

Исходя из этого, длина площадки верхнего этажа по средней линии в нашем случае не должна превышать глубины четырех проступей, то есть 1,16 м.


Более наглядно это видно на рисунке, на котором изображена круглая лестница, вид сверху. Белым цветом выделена площадка. Пунктиром – ступеньки, которые находятся под ней. Начало лестничного марша совпадает с точкой выхода. Подъем происходит против часовой стрелки.

Данные расчеты носят приблизительный характер и не учитывают толщину материала, из которого будут изготавливаться комплектующие для винтовых лестниц, например, обшивка ступеней и некоторые другие нюансы, которые обязательно надо брать во внимание.

Как сделать проем в перекрытии потолка

Лестничный проем в перекрытии второго этажа лучше всего готовить сразу, при постройке частного дома. Если это было упущено, то в случае деревянных потолков, его надо выпилить перед установкой межэтажной конструкции.

Проем могут иметь округлую или прямоугольную формы в зависимости от того, будут устанавливаться круглые или квадратно-винтовые лестницы.

Главное, что при этом должно соблюдаться основное условие: размер проема должен быть больше, чем диаметр винтовой лестницы на 10 см с каждой стороны. Это необходимо для того, чтобы не поранить руки о стены при использовании перил на последних ступенях.


Если предполагается круглый проем для лестницы, следует выполнить его чертеж на полу нижнего этажа, а затем перенести на потолок.

По центру окружности просверливается сквозное отверстие. Затем на полу второго этажа в данное отверстие вставляется штырь и с помощью веревки, длина которой соответствует радиусу проема, и привязанного к ней карандаша намечается отверстие, которое необходимо выпилить.


Как вариант, участок, где предполагается сделать площадку второго этажа, можно не удалять. Это сэкономит время на ее обустройство. Кроме того, стоимость винтовой лестницы будет несколько ниже. Но при этом нужны самые тщательные расчеты, чтобы не ошибиться с местоположением площадки.

Лестничный проем облицовывается балкой, изготовленной из шпона, в форме окружности. Балка состоит из нескольких слоев, изогнутых с помощью стального кружала и упоров. Первый и последний слои должны быть из цельных отрезков шпона. Для изготовления промежуточных слоев допускается использование более коротких кусков.

Оформление проема будет выполнено более качественно, если слои изготавливать по одному, затем просушивать, проклеивать и вставлять в следующий слой.


Готовая балка устанавливается в проем для винтовой лестницы и закрепляется угловыми накладками. Чтобы придать более эстетичный вид, дополнительно монтируются декоративные плинтуса.

Отделка лестничного проема, который имеет форму квадрата, требует минимум усилий и навыков по причине отсутствия закругленных деталей.

Пошаговая инструкция по изготовлению лестницы на второй этаж

Изготовление винтовых лестниц начинается с выбора материалов для несущих элементов, комплектующих и обшивки. В качестве центральной стойки можно использовать либо железную трубу, либо прочную деревянную балку большого диаметра. Ступени и поручни, как правило, выполняют из массива, перила и ограждения из нержавеющей стали или опять же из древесины.

Ступени из дерева

Деревянные ступени, как правило, изготавливаются из дуба, бука, клена и прочих твердых пород. Как вариант, можно купить готовые ступени для лестницы или использовать самодельные, обрезав доски до нужных размеров своими руками.

Например, прямоугольную доску можно распилить по диагонали и получить 2 трапециевидные проступи. Затем необходимо закруглить им края, обработать кромки и покрыть лаком в 3 слоя — ступени готовы.

Установка балясин

Вырезать балясины своими руками можно из металлических прутьев или деревянных стержней. При изготовлении стоек некоторые нужно сделать несколько большего размера. Они пойдут на первую и последнюю ступени и на края площадки. Это усилит прочность всей конструкции и придаст лестнице законченный внешний вид.

Резные балясины можно попробовать сделать своими руками. Для этого нужен токарный станок. А для того, чтобы просверлить ровные отверстия в торцах стоек, сойдет обычная дрель. Приспособьте ее, примерно, как на фото:


Ровные отверстия очень важны, ведь именно они обеспечивают строго вертикальное положение балясин.

Монтаж перил

Для изготовления перил понадобятся деревянные балясины двух видов: крупные стойки, которые устанавливаются на углах, и мелкие — для каждой ступени.


Изготовление тетивы

Чтобы согнуть тетиву для лестницы, заготовку из дерева вымачиваем в кипятке до полного размягчения, после этого выгибаем её в нужных местах, закрепляем в изогнутом положении и оставляем сохнуть.

Есть и более современный способ – склеивание множества тонких ламелей между собой. Винтовая лестница на тетиве, изготовленной подобным образом, может принимать самые крутые формы.

Сборка и установка конструкции

Металлическая винтовая лестница проста в изготовлении и отлично впишется в интерьер загородного дома или дачи. Самой популярной является конструкция с консольной опорой ступеней на обсадную трубу. На данном примере мы и покажем как своими руками сооружается лестница с поворотными ступенями.


Монтаж винтовой лестницы начинается с установки центральной стойки, которая представляет собой толстостенную стальную трубу, диаметром не меньше 5 см. Закрепив металлическую опору, на нее нанизываются ступени. После каждой ступени одевается гильза.

Затем ступеньки разворачиваются как веер. При этом необходимо очень точно рассчитать, где находится начало и конец лестницы. После того, как марш готов, каждая ступень соединяется с помощью опорных кронштейнов, которые устанавливаются рядом с внешним краем. В последнюю очередь собираются перила — монтируются стойки (балясины) ограждения и поручни.

Таким образом у нас получилась компактная винтовая лестница. Если же изделие имеет служебное или техническое назначение, то можно сделать ступени чуть уже, и на этом сэкономить еще немного места. Например, на даче, такие деревянные конструкции могут быть использованы для подъема на чердак, вместо традиционных складных.

Видео: монтаж винтовой лестницы Юта

Другие технологии установки (с фото)

Если планируется расположить изделие возле стены, то лучше подойдет винтовая конструкция, у которой форма ступеней изменяется от прямоугольной до трапециевидной, в зависимости от части марша, — квадратная винтовая лестница.

Также существуют виды винтовых лестниц без центральной опоры. В таком случае ступени с одной стороны соединяются больцами, а с другой монтируются прямо в стену или скрепляются косоуром, тетивой. Построить эту конструкцию гораздо сложнее. Зато внешний вид она имеют просто потрясающий.

Фотогалерея: варианты дизайна лестниц в интерьере

Винтовые лестницы в интерьере дома или дачи прекрасно дополняют общую дизайнерскую композицию. За счет необычной конструкции изделие придает помещению изысканности.

Это не только система коммуникаций между этажами, но и еще один способ воплотить свой творческий потенциал.

Если бюджет строительства ограничен также, как и жилая площадь, наилучшим выходом станет установленная винтовая лестница своими руками. Она занимает минимум места, при этом гораздо удобнее складной чердачной лестницы.

Преимущества и недостатки изготовления винтовых лестниц своими руками

Перед началом строительства все же лучше еще раз сравнить все плюсы и минусы винтовой лестницы, особенно если планируется ее самостоятельный монтаж. Иначе можно потратиться на закупку материалов и инструментов, не получив в итоге желаемого результата.

Плюсы винтовой лестницы

Итак, почему же винтовая лестница может стать удачным решением:

  • экономия места – для лестницы понадобится всего лишь окружность диаметром 2 м;
  • экономия материалов – ступеней нужно меньше, чем для угловой лестницы;
  • экономия сил – сократив число элементов, можно существенно уменьшить время на монтаж.

Таким образом, винтовая лестница подойдет людям, желающим максимально увеличить жилое пространство за счет уменьшения лестничного пролета. Оригинальный внешний вид придаст небольшому жилью уникальный шарм.

Винтовые лестницы пользовались огромной популярностью в Англии в середине ХХ века. Даже многоэтажные дома были оборудованы такими лестницами – для экономии пространства. При этом жители не испытывают неудобств даже сейчас – все габаритные грузы поднимаются через окна или в разобранном виде.

Минусы винтовой лестницы

Недостатки есть у любой конструкции. Не исключение и винтовые лестницы, которые часто подвергаются критике:

  • неудобная эксплуатация – придется предусмотреть запасной вариант поднятия на верхний этаж габаритной мебели;
  • сложность в изготовлении – чтобы построить действительно красивую винтовую лестницу, нужно обладать отличными столярными и токарными навыками;
  • недостаточная безопасность – при неправильном расчете и подборе ступенек, по лестнице крайне неудобно ходить.

Поэтому, если через окна поднимать диван или двуспальный матрас нельзя, придется отказаться от спирального варианта расположения ступенек. Если же строительные навыки находятся на начальном уровне, лучше заказывать готовые элементы, а это увеличит стоимость строительства. Да и для расчета безопасной и удобной конструкции желательно привлечь профессионала, чтобы не пришлось годами мучиться из-за узких и коротких ступенек.

Для пожилых людей винтовая лестница может стать непреодолимым препятствием – отсутствие двух перил и высокие ступеньки не очень удобны. Так что, если в доме живет несколько поколений, лучше пожертвовать драгоценным пространством, но подумать об удобстве передвижения старших.

Выбор конструкции и материала

От выбранной формы и размера лестницы будет зависеть ее комфорт и безопасность. Например, при сооружении узкой винтовой лестницы стоит оказаться от установки подступенков.

Это позволит становиться всей ступней на ступеньку не только в самом широком месте, что увеличивает комфорт и безопасность лестницы.

Дерево, металл или бетон?

Кроме эстетических предпочтений, выбирая тот или иной материал, нужно руководствоваться еще и практическими соображениями. Ведь переделывать лестницу уже никто не будет и служить она должна столько же, сколько и весь дом.

Для больших загородных коттеджей, построенных из кирпича или бетонных блоков, подойдет бетонная же лестница. Конечно, компактной она не будет, зато придаст интерьеру оригинальность. А чтобы пользоваться ею было приятно, желательно делать ее не больше одного витка и с шириной ступеней не меньше 1,2 метра – так, чтобы на лестнице спокойно разминулись два человека.

Лестницы на металлическом каркасе универсальны и долговечны. Их можно устанавливать как в деревянных, так и кирпичных домах и даже в легких каркасниках. Используя деревянные ступеньки и перила в сочетании с кованными элементами ограждения, вся конструкция получит надежный, но легкий и ажурный вид.

Полностью деревянные лестницы отличаются простотой возведения – для работы с деревом не нужны навыки сварщика, а из инструментов понадобятся только электролобзик, шлифмашинка и ручная пила по дереву. Правильно обработав древесину антисептиками и регулярно подновляя декоративное покрытие, можно добиться долгого срока службы. К тому же, натуральное дерево добавит больше уюта в интерьер.

Лестница на тетивах или косоурах

Это наиболее простой вариант для сооружения в небольшом дачном домике. Тетива – это глухой боковой элемент с выбранными пазами под ступеньки, а косоур имеет форму гребенки, на ребра которой и кладутся ступеньки. Зачастую косоуры монтируются непосредственно на стену, благодаря чему ступеньки винтовой лестницы получают две точки опоры – на центральный столб и на косоур.

При этом нет нужды в дополнительных подпорках или укосинах.

Совместно с врезанием пазов в центральный столб это позволяет добиться высокой надежности конструкции с минимумом затрат на материалы. Этот вариант подойдет даже для начинающего плотника.

Лестница на больцах

Больцевые лестницы получают все большую популярность. Все благодаря безопорной конструкции, которая позволяет размещать лестницы в любом месте, делать их визуально более легкими и освобождать максимум пространства. Больцы связывают ступеньки и перила, которые являются несущим элементом.

Благодаря этому создается жесткий каркас, а за счет отсутствия контакта между ступеньками, лестницы на больцах не скрипят и не шатаются.

Конечно, такой вариант является самым сложным для самостоятельного осуществления, ведь требуется предельно точно рассчитать форму перила и правильно зафиксировать его. В противном случае ступеньки со временем начнут изгибаться вниз по наружному краю.

Расчет винтовой лестницы

Ни в коем случае не стоит пропускать этот этап и строить винтовую лестницу «на глаз». Даже натренированная рука мастера может не справиться, что приведет к печальным последствиям. Так, необходимо учитывать:

  • расчет комфортной высоты подступенка винтовой лестницы отличается от маршевой – чем меньше высота, тем уже ступени по средней линии;
  • количество ступеней рассчитывается исходя из высоты витка, равному 2 м;
  • минимальная ширина ступеней винтовой лестницы – 90 см, при этом площадь всей лестницы равна удвоенному значению ширины ступеней плюс диаметр центрального столба.

Все остальные требования к винтовым лестницам такие же, как и к маршевым. Не следует делать ступеньки слишком узкими или прибегать к «утиному шагу» для экономии места. Если же в доме есть дети, стойки перил нужно ставить по две на одну ступень.

Схемы, формулы и чертежи

Для примера можно рассчитать параметры лестницы с шириной ступеней 90 см и круглым центральным столбом 20 см. Диаметр всей лестницы (Дл) равен:
Дл = 90 см *2 + 20 см = 200 см.
Выбранная высота подступенка 21 см. Высота лестницы – 290 см. Таким образом, количество ступеней (Кс) равно:
Кс = 290 см / 21 см = 13,8.
Округлив получившееся число до 14 ступеней, следует уменьшить высоту первой или последней ступеньки до 17 см, чтобы не пришлось делать верхнюю площадку приподнятой над уровнем пола. Комфортная глубина ступеньки по средней линии должна составлять 20 см при спуске с учетом нахлеста и 30 см при подъеме.

Неоспоримое удобство такой программы – можно посмотреть несколько вариантов лестницы, вводя разные данные. Ведь подсчет производится мгновенно.

Изготовление лестницы своими руками

Первое, с чем нужно определиться, приступая к изготовлению лестницы – это будет ли собственноручно проводиться только сборка, или же столярные навыки позволяют приступить к вырезанию ступеней и стоек своими руками. Первый вариант гораздо проще, собрать лестницу из готовых деталей можно на один день. Единственная загвоздка – найти хорошего столяра, который может выполнить заказ точно про представленным эскизам.

Делать же лестницу «с нуля» не каждому с руки. Только на приобретение нужного инструмента уйдет половина стоимости всех заготовок. Но если сложности не пугают, а фрезерный станок точно пригодится в хозяйстве, можно приступать к работе.

Подготовка элементов

После успешного тестирования лестницы можно начинать резать сами ступеньки из выбранного материала. Лучше всего подходит массив дуба, но это самый дорогой материал. В качестве аналогов рекомендуют использовать ясень, белую акацию или клен. Бук для ступеней не подходит – он боится влаги и может не выдержать активного использования.

Подготовка деталей лестницы состоит из нескольких этапов:

  1. Из заготовок выкраиваются ступеньки нужной формы. Ручным фрезером снимаются фаски, делаются желобки под несущие гильзы, все шлифуется, покрывается лаком и краской.

Когда все элементы готовы, можно приступать непосредственно к возведению винтовой лестницы. Лестница устанавливается на подготовленную поверхность, с которой снято напольное покрытие. Верхний проем обрамляется металлическими уголками или же деревянной планкой с плинтусами.

Сборка лестницы

Сам процесс сборки лестницы займет не много времени, главное – соблюдать технологию:

  • очень важно выставить центральный опорный столб строго по вертикали, иначе вся лестница будет косить, а исправить это не так и просто;
  • фиксируется центральная стойка анкерами к полу, при необходимости заливается цементной стяжкой;

  • главное не сжечь рукав – свободная часть, не греющая ПВХ, должна быть расстегнута;

Бетонная винтовая лестница

Альтернативой деревянной и металлической лестнице может стать ее бетонный аналог. Смотрится это очень стильно, но массивно. Так что подойдет только для больших помещений со свободным пространством.

Рассчитывается такая лестница по тому же принципу, что и обычная винтовая с центральным столбом. Только вместо столба в расчет вводится диаметр внутренней окружности. Процесс устройства бетонной винтовой лестницы прост в теоретическом плане, но довольно сложен при практическом исполнении:

  1. Устанавливается опалубка для лестницы и перил с обязательным армированием. Для этого настилаются листы ОСБ по заданной дуге, на них укладывается арматурная сетка.

  2. Поверх формируются ступеньки. Особая сложность бетонной винтовой лестницы – правильно и надежно зафиксировать распорки, которые должны выдержать немалый вес и не нарушить геометрию лестницы.

  3. Заливка бетоном начинается с перил по направлению от нижней площадки к верхней. Если сначала залить ступеньки, то при заполнении перил ступеньки будут выдавливаться. А чтобы бетонная смесь не стекала вниз, в месте стыка ступенек и перил наливается немного бетона так, чтобы закрыть щель.
  4. Залитые ступеньки и перила штыкуются или вибрируются – для удаления пузырьков воздуха из смеси. После этого поверхность заравнивается. Для перемещения по залитой лестнице на опалубку кладутся доски, которые не должны соприкасаться с поверхностью бетона.

  5. Как и любые бетонные изделия, лестница должна полностью высохнуть, занимает это около месяца. Чтобы бетон приобрел необходимую прочность, лестницу регулярно поливают водой и укрывают пленкой.
  6. Когда бетон затвердел, опалубку снимают. Теперь можно приступать к заглаживанию неровностей и декоративной отделке.

    7. Бетон – прочный и долговечный материал. Такая лестница прослужит долго, но и внести изменения в дизайн интерьера без полного разрушения не получится. Поэтому перед устройством бетонной винтовой лестницы лучше взвесить все преимущества и недостатки подобного решения.

    Наглядно, с детальными пояснениями устройства опалубки и армирования, процесс строительства показан на видео:

    В частном строительстве для подъема на второй этаж нередко возводятся винтовые конструкции, они весьма компактны и способны преобразить даже самый скромный интерьер. А главное - собирается винтовая лестница своими руками совсем не сложно и вполне по силам каждому. Для этого нужно лишь знать особенности проектирования подобных конструкций, а освоить методику монтажа не составит труда.

    Особенности винтовой лестницы

    Перед тем как сделать винтовую лестницу самому необходимо рассмотреть основные аспекты, связанные с особенностями этой конструкции. Так, например, существует целый ряд отличий подобных изделий.

    В первую очередь ступени располагаются спиралью, позволяя разместить лестницу более компактно. Однако за счет этого подъем и спуск становятся не такими удобными. Лестница может иметь лишь небольшое закругление, а может простираться высоко вверх, чередуя витки.

    Если рассматривать проект винтовой лестницы, сверху она похожа на цветок с лепестками, которые располагаются таким образом, чтобы слегка заходить друг за друга.

    Независимо от того, говорим мы о металлической винтовой лестнице или деревянной, покупной модели или сделанной своими руками, все элементы имеют схожую проектировку. Центральной частью такой конструкции является опора, выполняющая роль направляющей оси. Именно к ней крепятся ступени. Они, в свою очередь, также кардинально отличаются от ступеней обычных маршей, так как практически каждая из них является забежной. Это отражается в методике проведения расчетов.

    Основным конструктивным элементом винтовой лестницы является центральная ось

    Преимущества и недостатки

    Так как вы планируете сделать винтовую лестницу на второй этаж, предварительно следует взвесить все за и против, потому что, несмотря на свои достоинства, эта модель имеет и ряд недостатков, которые в некоторых случаях могут показаться вполне существенными.

    Преимущества винтовой конструкции:

    • Компактность. По сравнению с маршевой лестницей занимает минимум места, при этом передвигаться по ней удобнее, чем по раскладным или приставным моделям.
    • Декоративность. Винтовой подъем на этаж выглядит очень эффектно, особенно если использовать плавные переходы и мягкие закругления.
    • Бюджетность. Построить винтовую лестницу самому гораздо проще и дешевле, на неё требуется меньше материалов.

    Недостатки винтовых лестниц:

    • Затруднение в подъеме грузов. Из-за поворотов и ограниченного пространства перенос габаритных предметов становится весьма затруднительным.
    • Меньшее удобство. Передвигаться, особенно вниз, по винтовой конструкции сложнее. Если не соблюдать правила проектирования, страдает не только комфортабельность, но и безопасность.

    Главным преимуществом винтовой конструкции является её компактность

    Используемые материалы

    Для того чтобы у вас получилась прочная и эстетичная конструкция, необходимо подобрать подходящие материалы. Изготавливается винтовая лестница своими руками в основном из дерева или металла, чаще всего можно встретить следующие варианты:

    • деревянная лестница;
    • металлическая сварная;
    • металлическая кованая;
    • комбинированная.

    В первом случае используется исключительно дерево. В качестве опоры может служить балка с сечением не менее 100 мм. Желательно зафиксировать дополнительно ступени на пристеновых косоурах. Для металлической конструкции могут использоваться швеллеры или трубы, а также уголки или листовой металл для крепления ступеней. В случае когда создается лишь каркас из металла, для ступеней можно использовать дерево или накладки из МДФ. Вполне неплохо выглядит сочетание МДФ с нержавейкой. Для перил при этом лучшим вариантом будет пластик, так как ему можно легко придать гнутую форму. Самыми декоративными считаются кованые конструкции, однако их стоимость довольно высока.

    Можно также использовать уже готовые модульные изделия. В таком случае у вас будет набор металлических секций и готовых деревянных ступеней, которые нужно закрепить на опорные трубы и подвести под вход на этаж.

    Разновидности винтовых лестниц по материалам изготовления: деревянная, металлическая, кованная, комбинированная

    Расчеты проекта

    Самая сложная часть работ - это, пожалуй, разработка проекта, а именно чертежи. От правильности выполнения расчетов зависят комфорт и безопасность при использовании конструкции. Винтовая лестница своими руками прорабатывается в несколько этапов.

    Для начала необходимо определить доступную под строительство площадь и подготовить чертежи. Люк на второй этаж не может быть меньше 2 квадратных метров, к входу должен быть обеспечен свободный подход. Затем следует продумать количество ступеней и их расположение. Зачастую винтовые проекты лишены подступенков, поэтому можно сделать небольшое захождение ступеней друг на друга в их зауженной части. При этом важно соблюдать комфортный шаг, чтобы человеку было удобно спускаться, не цепляясь пятками за верхнюю ступеньку. Обычно достаточно 11–13 ступеней для полноценного подъема.

    Градус уклона может быть увеличен до 45 градусов. Обязательно продумайте чертежи для расположения поручней. Так как используемая площадь ступени сокращается за счет метода их крепления и специфики расположения, нужно увеличить минимальную ширину лестницы. Для стандартных винтовых конструкций она должна быть не менее 120 см.

    Основные данные и формулы для расчета винтовой лестницы со схематическим изображением конструкции

    Установка опоры

    Первое, что необходимо будет сделать, - установить опорные стойки. Так как сделать винтовую лестницу предстоит своими руками, в случае сооружения металлического каркаса необходимо обладать навыками сварочных работ. Деревянную же стойку нужно фиксировать анкерными болтами.

    В большинстве случаев своими руками возводится комбинированная винтовая лестница из дерева и металла. Предварительно нужно обозначить места крепления ступеней чертежах. Необходимо обеспечить достаточное удаление опоры от стены, чтобы ничто не мешало строительству в дальнейшем.

    Если же для подъема на этаж винтовая лестница изготавливается только из дерева, дополнительно нужно обустроить боковую фиксацию ступеней. Для этого можно своими руками выпилить косоуры и закрепить их на стене и вспомогательных балках. В таком случае конструкция будет похожа на обычную маршевую лестницу с забежными ступенями, но при этом поворот получится более крутым.

    Способ крепления опоры для деревянной винтовой лестницы

    Монтаж ступеней

    Чтобы по лестнице было удобно передвигаться на этаж, нужно правильно расположить на оси ступени. Обычно для них приваривают каркас, точно подогнанный под конечную форму. Лучше всего для него использовать уголки. Также можно упростить ситуацию и наварить опору в виде прямой пластины. Можно сварить между собой два уголковых профиля из металла в виде перевернутой Т-образной подставки. На неё в дальнейшем крепятся деревянные или металлические ступени. Благодаря такому каркасу остается возможность корректировать размер ступеней.

    Деревянная винтовая лестница, сделанная своими руками, может иметь крепления для ступеней на оси, стене, а также посредством использования больцев, если скомбинировать её с нержавейкой.

    Схема крепления ступеней на оси

    Ограждения и перила

    Завершающий этап - крепление ограждений. Для винтовых лестниц это не только способ обезопасить менее удобное перемещение на этаж, но еще и дополнительный способ украсить конструкцию. Самый распространенный вариант - использование тонких трубок из металла. Особенно эффектно смотрится подобное ограждение, если его сочетать с коваными вставками и гнутыми деревянными перилами.

    Разметка и схема монтажа стоек перил

    При отделке конструкции деревом уместнее монтировать деревянные балясины. Основная трудность может постичь вас при попытке создать непрерывные закругленные перила. В принципе из дерева можно сделать гнутые изделия, но для этого придется долго вымачивать его и сушить особым способом. Лучше использовать имитацию древесины, а именно изделия из ПВХ.

    Теперь вы знаете основы того, как построить классическую винтовую лестницу на второй этаж своими руками. Более точные расчеты и методы монтажа выясняются индивидуально для каждого проекта.
