Установка антенны на крышу ваз 2110

Если в машине есть радио, значит должна быть и антенна. Виды антенн есть очень разные: наружные и внутрисалонные, пассивные и активные. Данная статья будет описывать руководство по установке антенны внутри салон, а точнее на лобовое стекло. Подобную антенну очень просто устанавливать, она не изнашивается и отлично работает, тем более какой-нибудь поддержки она не требует, иногда только пыль можно с ней вытирать и все.

Тем более такие антенны не будут привлекать к себе внимание, и в таком случае вероятность что антенна будет сломана очень низкая. Но, как всегда у любого устройства кроме плюсов есть и минусы. Главный недостаток — это чрезмерная чувствительность и создание помех. Подобный вид антенны зачастую называется одноразовым, потому что после этого второй раз установить ее крайне сложно. Сама антенна крепится на специальных липучках, которые после снятия просто теряют своим свойства.

Кроме антенны в комплекте есть инструкция и большое количество различных элементов, которые упростят работу по установке антенны на лобовое стекло автомобиля.

Есть несколько способов установки внутренней антенны на лобовое стекло автомобилей ВАЗ 2112, 2111, 2110.

Первый способ — это установка корпуса антенны по середине лобового стекла, а усики в таком случае будут направятся вразные стороны.

Второй способ — корпус крепится в правом верхнем углу лобового стекла, а усики в таком случае будут проходить вдоль верхней и боковой кромки стекла. В данной статье будет использован только второй способ установки.

Сначала нужно качественно и тщательно прочистить внутреннюю полость лобового стекла, обезжирить ее и протереть полностью насухо. В комплекте идет специальный шаблон из картона, который имеет специальные прорези, в таком случае он будет служить креплением для пластины. С тыльной стороны будем снимать шаблон пластины защитный слой и вместе с шаблоном нужно приклеить к лобовому стеклу. После этого шаблон нужно будет удалить.

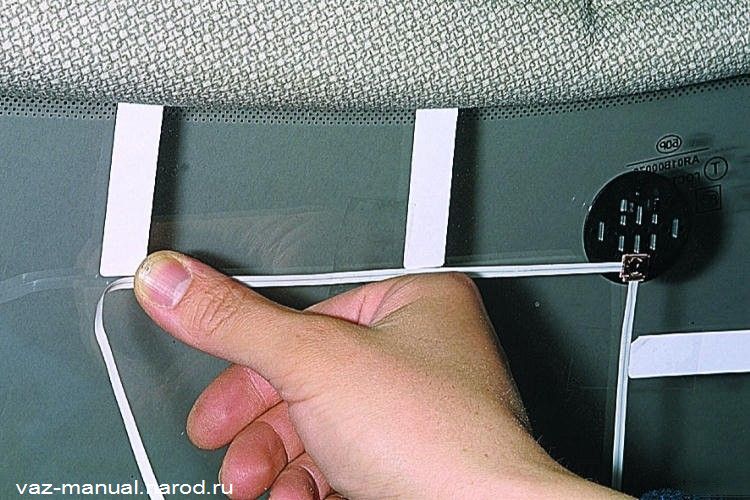

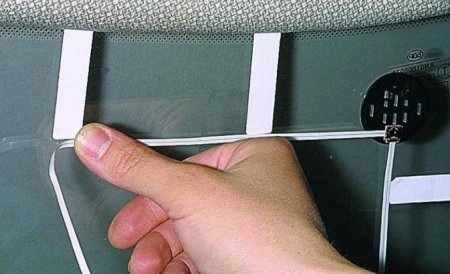

Полюс антенны в таком случае — это простая проволока, и на одном конце есть контактное ушко. Проволока и ушко в таком случае располагается на бесцветной ленте. После установки усики нужно аккуратно разгладить шпателем. Для качественной прокладки всех проводов нужно удалить солнцезащитный козырек ВАЗ 2112, 2111, 2110.

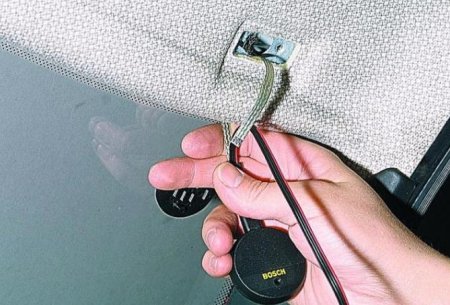

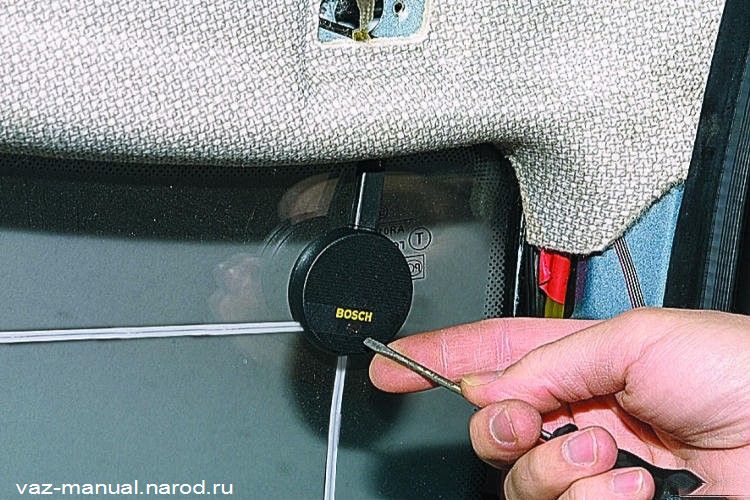

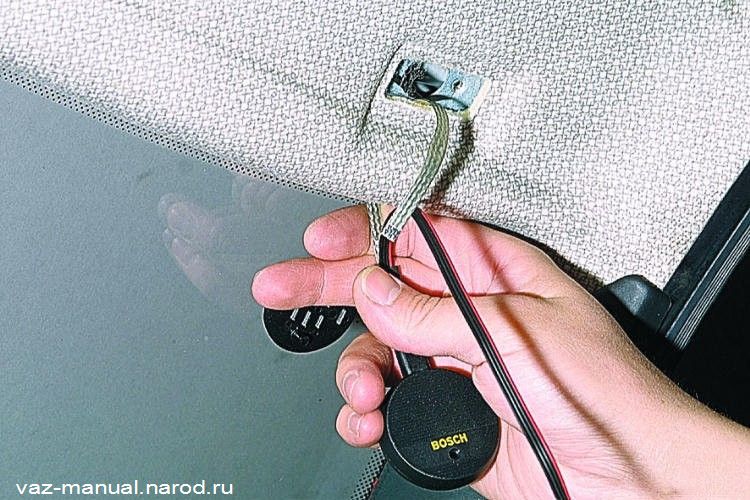

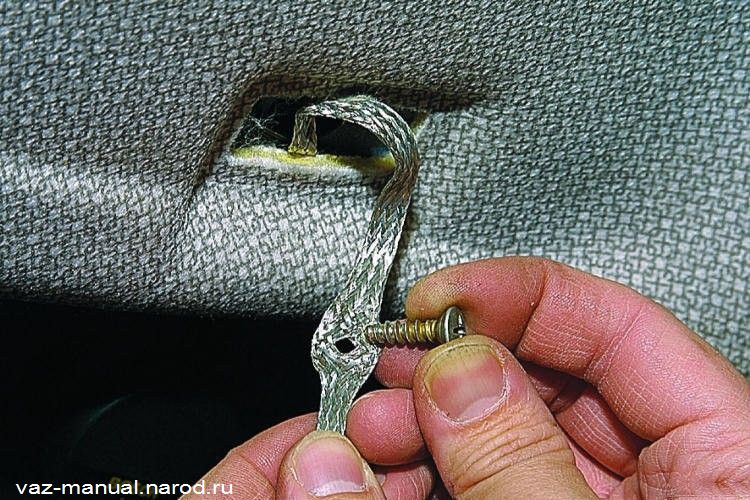

Обшивку крыши нужно аккуратно стянуть, после этого заземляющий шлейф нужно пропустить сквозь обивку и аккуратно вытащить наружу. Убираем обшивку передней стойки крыши, прокладываем оттуда проводку, их концы вытаскиваем наружу. Для того чтобы надежно закрепить сам корпус антенны, на пластине нужно закрутить винт, но затягивать сильно не нужно, потому что в таком случае есть вероятность повредить пластмассовые детали.

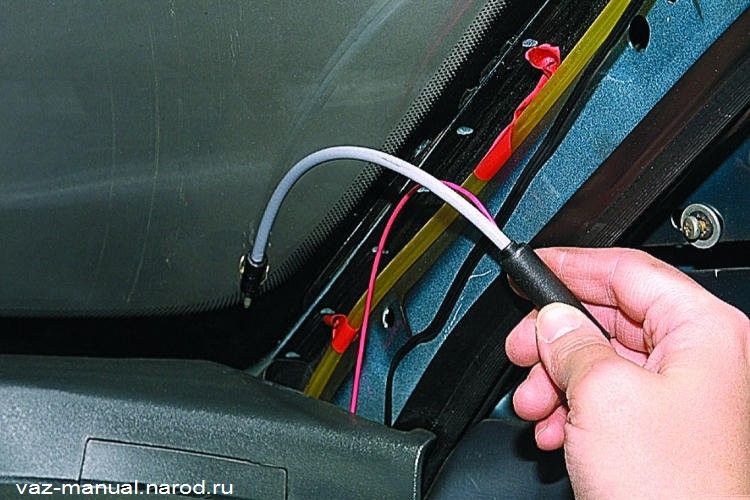

Кабель нужно аккуратно протягивать через щель, которая создана между рамой лобового стекла и накладкой приборной доски. Кабель нужно протянуть в бардачок, и после этого пропускаем его над креплением панели приборов. Все провисания и петли на кабеле нужно устранить, кабель не должен касаться острых предметов и сильной натяжки не должно быть.

Ни одна автомобильная система звуковоспроизведения, в состав которой входит радиоприемник, не обходится без антенны. Существуют различные типы антенн (наружные и внутрисалонные, активные и пассивные).

Мы решили установить на автомобиль внутрисалонную активную антенну с креплением к ветровому стеклу. Антенна этого типа отличается легкостью монтажа, не требует технического обслуживания, не изнашивается и не создает аэродинамического сопротивления. К другим достоинствам такой антенны можно отнести то, что она не привлекает внимания автомобильных воров, так как снять ее с автомобиля непросто.

Правда, при всех положительных качествах следует отметить, что ее чувствительность изменяется в зависимости от ориентации автомобиля относительно передатчика радиостанции.
По способу установки такая антенна является одноразовой. На ее корпусе и полюсах («усах») находится липкая пленка, которая и обеспечивает крепление элементов антенны к ветровому стеклу. После снятия этих элементов повторно закрепить их на стекле уже не удастся.

Помимо самой антенны, в комплект входит подробная инструкция по установке, а также материалы, приспособления и шаблоны, облегчающие установку и позволяющие уменьшить затраты труда и времени.
Есть два варианта установки корпуса и «усов» антенны на ветровое стекло. В первом случае корпус антенны устанавливают посередине, в верхней части стекла (за зеркалом заднего вида), а оба полюса антенны наклеивают по обе стороны от зеркала вдоль верхней кромки стекла. Во втором случае корпус антенны устанавливают в правом верхнем углу ветрового стекла, а «усы» наклеивают вдоль верхней и боковой кромок стекла.

Здесь описан второй вариант установки антенны.

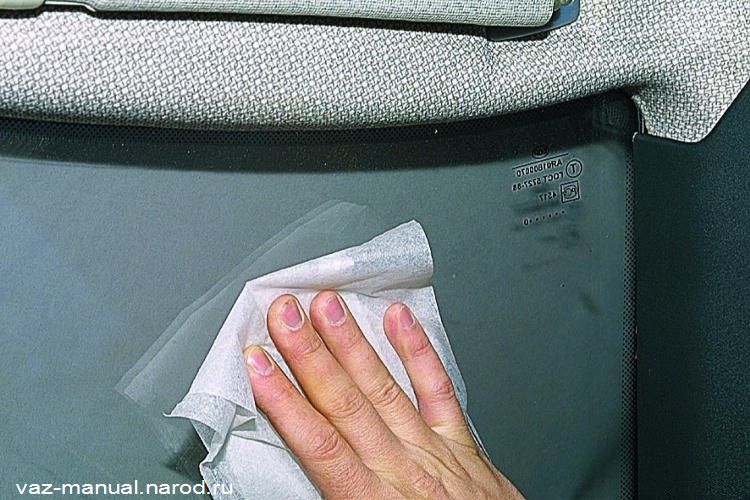

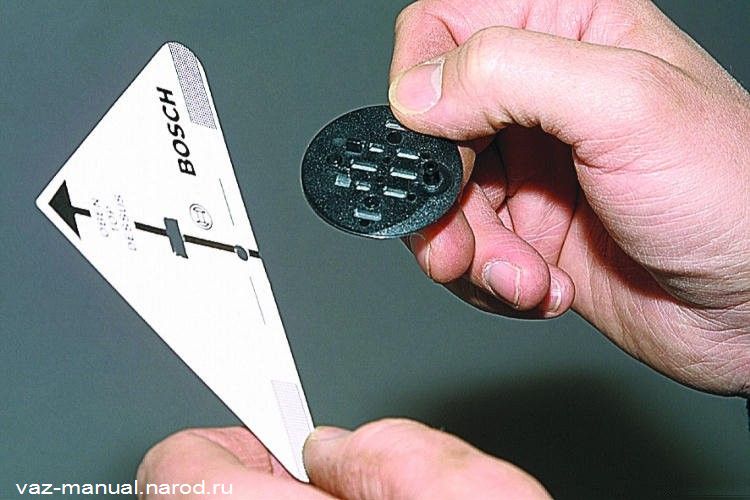

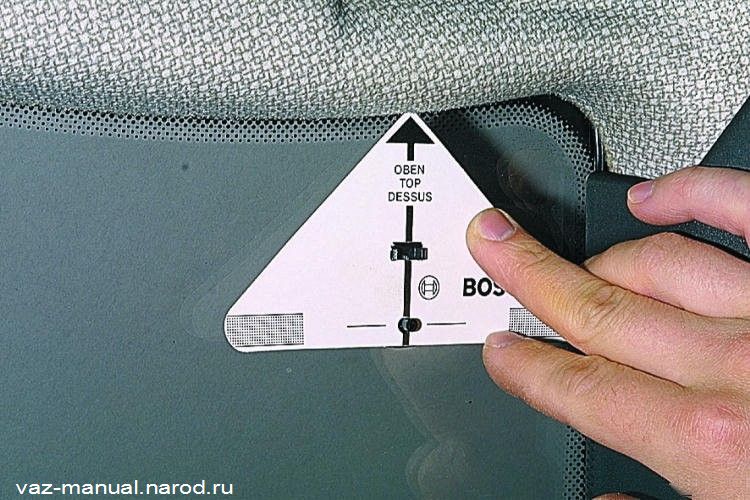

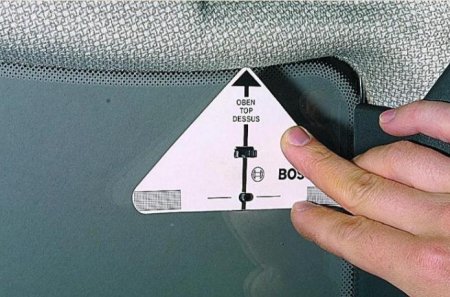

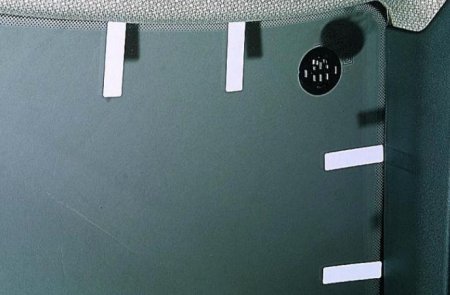

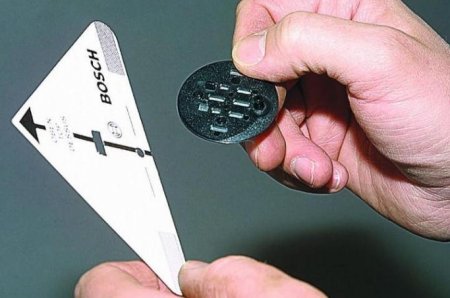

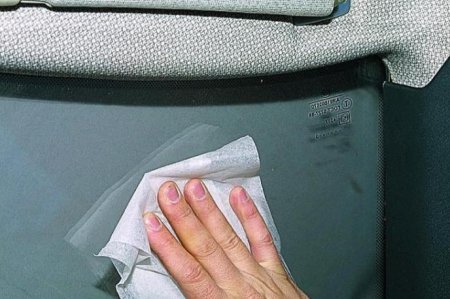

Тщательно очищаем внутреннюю поверхность ветрового стекла от загрязнений… …и обезжириваем ее салфеткой, пропитанной очищающим составом, а затем протираем сухой салфеткой. Теперь поверхность стекла подготовлена для наклеивания пластины крепления корпуса и полюсов антенны. Для наклеивания пластины используем входящий в комплект шаблон из плотной бумаги. Шаблон имеет прорези, которые допускают установку в него пластины только в одном положении. Вводим штифт и защелки пластины в прорези шаблона. Снимаем с гладкой стороны пластины защитную наклейку и прижимаем пластину вместе с шаблоном к стеклу так, чтобы два угла шаблона касались соответствующих сторон кромки стекла. Снимаем с пластины шаблон. Для того чтобы «усы» антенны были наклеены на стекло эквидистантно его краям, в установочный комплект антенны входит набор дистанционных шаблонов (отрезков липкой ленты белого цвета). Шаблоны наклеиваем на стекло перпендикулярно его кромкам. Полюс антенны представляет собой отрезок проволоки, с одной стороны которого припаяно контактное ушко. Проволока и контактное ушко расположены на прозрачной пластмассовой ленте с клеящим слоем. Клеящий слой закрыт защитной пленкой белого цвета, которую перед наклеиванием «уса» необходимо снять. После снятия пленки надеваем контактное ушко на штифт пластины крепления корпуса. Аккуратно приклеиваем «ус» к стеклу вдоль краев дистанционных шаблонов (для наглядности защитная пленка не снята). После наклейки «усов» антенны разглаживаем их специальным шпателем, входящим в состав комплекта. Для прокладки проводов антенны необходимо снять правый солнцезащитный козырек. Оттянув на себя обивку крыши, пропускаем шлейф заземления через отверстие в обивке и вытягиваем его наружу. Снимаем облицовку передней стойки крыши. Протягиваем за обивкой крыши провода и выводим их из-под обивки. Устанавливаем корпус антенны на пластину крепления. При установке штифт пластины крепления, на который надеты контактные ушки «усов» антенны, должен войти в отверстие в корпусе антенны. При правильном соединении корпуса с пластиной должны быть слышны характерные щелчки пластмассовых защелок. Для фиксации корпуса антенны на пластине крепления вворачиваем винт. Усилие затяжки не должно быть большим, иначе в пластмассовых деталях могут возникнуть трещины. Пропускаем кабель антенны в зазор между рамой ветрового стекла и накладкой панели приборов. Протягиваем кабель в вещевой ящик и пропускаем над пластмассовым кронштейном панели приборов. После завершения прокладки кабеля добиваемся того, чтобы по всей его длине отсутствовали петли и провисания. Убеждаемся, что кабель не касается острых кромок кузова и не имеет чрезмерного натяжения. Устанавливаем на место облицовку передней стойки крыши. Стараясь не повредить проводники шлейфа заземления, делаем шилом в шлейфе отверстие и, разведя проводники, увеличиваем диаметр отверстия настолько,… …чтобы сквозь него смог пройти саморез. Вставляем саморез в кронштейн козырька и надеваем на стержень самореза шлейф заземления. Смазываем контактную часть шлейфа и саморез антикоррозионной смазкой, которая входит в установочный комплект антенны. Излишек длины шлейфа убираем под обивку крыши. Устанавливаем солнцезащитный козырек на место и затягиваем саморезы. Присоединяем кабель антенны к магнитоле. Провод электропитания усилителя антенны (красный) соединяем с проводом магнитолы для подачи питания на привод автоматической выдвижной антенны. В этом случае питание на усилитель будет подаваться только при включенной магнитоле.

Ни одна автомобильная система звуковоспроизведения, в состав которой входит радиоприемник, не обходится без антенны. Существуют различные типы антенн (наружные и внутрисалонные, активные и пассивные).

Мы решили установить на автомобиль внутрисалонную активную антенну с креплением к ветровому стеклу. Антенна этого типа отличается легкостью монтажа, не требует технического обслуживания, не изнашивается и не создает аэродинамического сопротивления. К другим достоинствам такой антенны можно отнести то, что она не привлекает внимания автомобильных воров, так как снять ее с автомобиля непросто.

Правда, при всех положительных качествах следует отметить, что ее чувствительность изменяется в зависимости от ориентации автомобиля относительно передатчика радиостанции.
По способу установки такая антенна является одноразовой. На ее корпусе и полюсах («усах») находится липкая пленка, которая и обеспечивает крепление элементов антенны к ветровому стеклу. После снятия этих элементов повторно закрепить их на стекле уже не удастся.

Помимо самой антенны, в комплект входит подробная инструкция по установке, а также материалы, приспособления и шаблоны, облегчающие установку и позволяющие уменьшить затраты труда и времени.
Есть два варианта установки корпуса и «усов» антенны на ветровое стекло. В первом случае корпус антенны устанавливают посередине, в верхней части стекла (за зеркалом заднего вида), а оба полюса антенны наклеивают по обе стороны от зеркала вдоль верхней кромки стекла. Во втором случае корпус антенны устанавливают в правом верхнем углу ветрового стекла, а «усы» наклеивают вдоль верхней и боковой кромок стекла.

В книге описан второй вариант установки антенны.

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Тщательно очищаем внутреннюю поверхность ветрового стекла от загрязнений… …и обезжириваем ее салфеткой, пропитанной очищающим составом, а затем протираем сухой салфеткой. Теперь поверхность стекла подготовлена для наклеивания пластины крепления корпуса и полюсов антенны. Для наклеивания пластины используем входящий в комплект шаблон из плотной бумаги. Шаблон имеет прорези, которые допускают установку в него пластины только в одном положении. Вводим штифт и защелки пластины в прорези шаблона. Снимаем с гладкой стороны пластины защитную наклейку и прижимаем пластину вместе с шаблоном к стеклу так, чтобы два угла шаблона касались соответствующих сторон кромки стекла. Снимаем с пластины шаблон. Для того чтобы «усы» антенны были наклеены на стекло эквидистантно его краям, в установочный комплект антенны входит набор дистанционных шаблонов (отрезков липкой ленты белого цвета). Шаблоны наклеиваем на стекло перпендикулярно его кромкам. Полюс антенны представляет собой отрезок проволоки, с одной стороны которого припаяно контактное ушко. Проволока и контактное ушко расположены на прозрачной пластмассовой ленте с клеящим слоем. Клеящий слой закрыт защитной пленкой белого цвета, которую перед наклеиванием «уса» необходимо снять. После снятия пленки надеваем контактное ушко на штифт пластины крепления корпуса. Аккуратно приклеиваем «ус» к стеклу вдоль краев дистанционных шаблонов (для наглядности защитная пленка не снята). После наклейки «усов» антенны разглаживаем их специальным шпателем, входящим в состав комплекта. Для прокладки проводов антенны необходимо снять правый солнцезащитный козырек. Оттянув на себя обивку крыши, пропускаем шлейф заземления через отверстие в обивке и вытягиваем его наружу. Снимаем облицовку передней стойки крыши. Протягиваем за обивкой крыши провода и выводим их из-под обивки. Устанавливаем корпус антенны на пластину крепления. При установке штифт пластины крепления, на который надеты контактные ушки «усов» антенны, должен войти в отверстие в корпусе антенны. При правильном соединении корпуса с пластиной должны быть слышны характерные щелчки пластмассовых защелок. Для фиксации корпуса антенны на пластине крепления вворачиваем винт. Усилие затяжки не должно быть большим, иначе в пластмассовых деталях могут возникнуть трещины. Пропускаем кабель антенны в зазор между рамой ветрового стекла и накладкой панели приборов. Протягиваем кабель в вещевой ящик и пропускаем над пластмассовым кронштейном панели приборов. После завершения прокладки кабеля добиваемся того, чтобы по всей его длине отсутствовали петли и провисания. Убеждаемся, что кабель не касается острых кромок кузова и не имеет чрезмерного натяжения. Устанавливаем на место облицовку передней стойки крыши. Стараясь не повредить проводники шлейфа заземления, делаем шилом в шлейфе отверстие и, разведя проводники, увеличиваем диаметр отверстия настолько,… …чтобы сквозь него смог пройти саморез. Вставляем саморез в кронштейн козырька и надеваем на стержень самореза шлейф заземления. Смазываем контактную часть шлейфа и саморез антикоррозионной смазкой, которая входит в установочный комплект антенны. Излишек длины шлейфа убираем под обивку крыши. Устанавливаем солнцезащитный козырек на место и затягиваем саморезы. Присоединяем кабель антенны к магнитоле. Провод электропитания усилителя антенны (красный) соединяем с проводом магнитолы для подачи питания на привод автоматической выдвижной антенны. В этом случае питание на усилитель будет подаваться только при включенной магнитоле.



Еще недавно при выборе автомобильной антенны первоочередным вопросом становилось качество приема и диапазон. Современные автомобильные антенны практически одинаковы по этим характеристикам, поэтому основное внимание следует уделить способу их установки.

По месту установки все антенны можно разделить на два типа, наружные и внутренние. Наружные антенны лучше принимают длинные и средние радиоволны, но этот фактор не так существенен, так как основное радиовещание ведется в коротковолновом диапазоне.

Наружные антенны могут устанавливаться тремя способами. Первый из них – крепление к с помощью обычного магнита. Основное преимущество такого способа установки – антенну можно быстро поставить, а в случае необходимости снять или переместить.

Но есть у радиоантенн на магните один существенный недостаток – они вредят лакокрасочному покрытию автомобиля. Кроме того, у дешевых антенн магнит может быть слабым, поэтому при совершении крутого маневра, езде на большой скорости или в случае удара ветки дерева они могут слететь.

Более жесткой фиксации можно добиться, если поставить антенну со струбциной. Такая антенна устанавливается на водосток, идущий по крыше автомобиля. Этот способ установки подойдет только для автомобилей с железным водостоком. Если устанавливать струбцину на пластиковый, есть риск перетянуть крепеж и поломать или деформировать пластик.

Если же недожать крепеж, то антенна может потеряться из-за вибрации автомобиля во время езды. Кроме того, при прямом ударе камня или ветки, антенна может поломать или деформировать водосток.

Жесткое крепление, которое подойдет всем, обеспечат антенны, которые устанавливаются непосредственно на кузов. Для такой радиоантенны придется высверливать посадочное отверстие, но после установки вы не рискуете ее потерять.

Есть у таких антенн еще одно преимущество – только такой тип радиоантенн может быть телескопическим. Телескопические радиоантенны обеспечивают такое же качество приема сигнала как и обычные, но гораздо удобнее в эксплуатации.

Единственный их недостаток – в холодное время года на антенне может образоваться ледяная корка, что помешает ее складыванию. В некоторых случаях это может привести к тому, что моторчик радиоантенны попросту сгорит.

Отдельно стоит сказать о металле, из которого сделана антенна. Он отличается гибкостью, что зависит от качества металла и его толщины. Слишком гибкая антенна может давать помехи во время езды, а при сильном ветре она раскачивается из стороны в сторону и может даже разбить лобовое стекло. С другой стороны, жесткую антенну довольно легко сломать, если вы проедете под низко нависшим препятствием, к примеру – веткой дерева. Поэтому лучше выбирать средний вариант.

При установке внутренней антенны ее необходимо подключать к питанию. Основное преимущество внутренних антенн над наружными – у них высокий срок службы. Внутренняя антенна может устанавливаться двумя способами – наклеиваться на стекло, или монтироваться на него с помощью крепежа.

В первом случае такую антенну нельзя переместить в другое место или переставить на другой автомобиль. Также при замене лобового стекла наклеенную антенну нельзя снять и установить на новое стекло. Но и по стоимости она существенно ниже той, которая крепится к стеклу.
