Размеры колодезных колец из бетона. Бетонные кольца для канализации — размеры, виды и особенности монтажа

Железобетонные кольца отличаются разнообразием конструкционного исполнения, что определяет широту области их применения. Востребованность ЖБИ колец вызвана их многочисленными преимуществами, такими как надежность, прочность, высокая сопротивляемость внешним нагрузкам.

Область применения железобетонных колец зависит от материалов, из которых они сделаны. Для их производства используют разные марки бетона, щебень и песок с широким гранулометрическим составом, металлическую арматуру или сетку. Они обеспечивают достаточный запас прочности для для питьевой воды, скважин, коллекторов, септиков, смотровых, канализаций, газопровода. Дренажные системы также монтируются на железобетонных кольцах.

Маркировка, размерный ряд

Обозначаются бетонные изделия, согласно области применения и габаритам. Единицы измерения - дециметр или метр. Примеры буквенной маркировки согласно ГОСТу:

• КС - стеновые бетонные кольца для оборудования смотровых или горловин;
• КСД - стеновые изделия с дном;
• КО - с опорой;
• КФК - для септиков и фекальных систем;
• КЛК - ливневки;
• КЛВ - колодцы-водоприемники в ливневках;
• КВГ - для сооружения водопроводных и газопроводных коммуникаций.

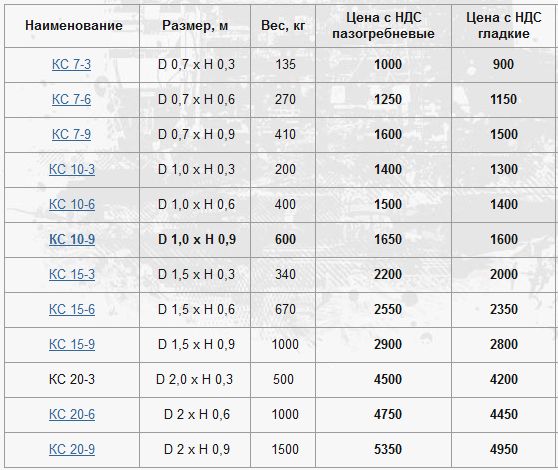

Таблица маркировки и размеров колец.

Маркировка может включать сорт используемого бетона, как правило, от М200 до М500, информацию об армировании. Например, стандартные стеновые кольца для колодцев не армируются, так как бетон своими руками выдерживает боковые нагрузки и работает на сжатие. Усиление необходимо для колец для применения в тяжелых грунтовых условиях. Для этого берутся стальные пруты толщиной до 1 см или арматурная сетка размером 0,6-1 мм.

По массе бетонные кольца варьируются в диапазоне 44-1470 кг.

Каким качествам соответствуют?

ГОСТ 8020-90 определяет свойства, характерные железобетонным кольцам. Здесь описана маркировка, сфера применения, габариты стандартных конструкций. Величины прочности сортов бетона, применяемых для заливки колец, нормируются в ГОСТе 10180. В ГОСТ 10060 включена информация о морозостойкости материала, а в ГОСТ 12730 - о водонепроницаемости. Соблюдения требования ГОСТов обеспечивают такие преимущества колец:

• доступность монтажа на разную глубину в грунте любого качества;
• легкость и высокие темпы кладки;
• удобство прокладки гидроизоляции, утепления;
• надежность;
• способность противостоять любым механическим, агрессивным воздействиям;
• легкость ремонта и эксплуатации;
• долговечность.

Единственный недостаток - вес. По этой причине возникает необходимость применения грузоподъемной техники для обустройства бетонных колец.

Виды

Существует классификация бетонных колец по ГОСТу и типу конструкционного исполнения стандартных размеров (диаметр - 7-12 дм, высота - 0,1-1 метр).

Вспомогательные

Изготавливаются бетонные кольца под заказ, например, когда нужны нестандартные размеры, форма или дополнительные отверстия. Доборные и опорные бетонные кольца применяются при монтаже сложных технологических объектов, для обустройства поворотов инженерных коммуникаций, при сооружении горловины колодца, когда ставятся дренажные системы. Такие кольца могут быть стандартные и квадратные.

Стеновые

Кольцам характерно отсутствие дополнительных крепежных элементов. Их чаще всего используют для сооружения горловин. Отличаются легкостью монтажа: изделия укладывают друг на друга, бетонным раствором герметизируют швы. Недостатки - неустойчивость конструкции, возможность разрушения при малейшем сдвиге грунтов.

С замком

Конструкции с замком популярны из-за своей надежности. Главная задача замка - обеспечение герметичности стыков и повышение устойчивости. Бетонное изделие с углублением в торце способно устоять перед мощным плывуном.

Сборные бетонные кольца

Изготовление сборных колец из железобетона осуществляется на заводе. Отличаются улучшенными техническими характеристиками. Ввиду этого, они наделены массой преимуществ.

1. , обеспеченная прочной связью стали и бетона после высыхания.
2. Антикоррозийная стойкость, полученная вследствие защиты арматуры бетоном.
3. Огнеупорность.
4. Долговечность в любых условиях эксплуатации. Упрочнение арматурой наделяют стойкостью к большим нагрузкам. Благодаря применению высокого сорта бетона конструкция не теряет своих характеристик, не деформируется и не разрушается со временем.
5. Низкая стоимость изделий.

Недостаток только один - большой вес.

С днищем

Кольцо с днищем.

Железобетонными кольцами с готовым герметичным и водонепроницаемым дном обустраивают канализационные колодцы, камеры отстойников, септики. Днище защищает железобетонную конструкцию от подтекания грунтовых вод и от просачивания вредных веществ в почву. Наиболее распространенные размеры по сечению (метр), высоте (дм), массе (кг):

• 1 х 9 х 830 кг;
• 1,5 х 9 х 1400 кг;
• 2 х 9 х 2300 кг.

С плитой перекрытия

Изделия с плитами перекрытия предназначены для обустройства колодцев большой глубины. Такое железобетонное кольцо является завершающим элементом конструкции и имеет отверстие в перекрытия, смещенное от центра для установки горла колодца. Усиление плитой перекрытия придает кольцу большую прочность и надежность.

Технология производства

Изготовление железобетонных колец - трудоемкий процесс, требующий определенных навыков и знаний. Поэтому для сооружения небольшого колодца целесообразней покупка готовых ЖБИ. Следует знать, что опалубка к кольцам достаточно сложная в конструкционном исполнении. Работы по отливке требуют точности и аккуратности. Соблюдение правил позволит избежать неровностей, потери прочности и образования пустот в бетоне. Ниже описаны основные стадии производства колец.

Подготовка материалов и инструментов

Необходимые материалы для опалубки: две бочки и оконные навесы.

Для опалубки понадобятся:

• две стальные бочки разного размера;
• дверные или оконные навесы;
• крепежная фурнитура;
• «карандаш» по металлу;
• болгарка, диск для резки.

Для приготовления раствора:

• или отдельные ингредиенты для раствора;
• бетономешалка;
• ведро, которым меряется требуемый объем;
• виброуплотнитель.

Основные требования к технологическому процессу производства

1. Нужно обеспечить достаточную прочность разборной формы для бетонных колец.
2. Высокосортная смесь не ниже М500.
3. Мелкий заполнитель - с зерном 0,5-1 см, отмытый песок.
4. Качественное виброуплотнение.
5. Подогрев при работе при температуре до 5 0С.

Сооружение опалубки и каркаса

Бочка цилиндрической формы снаружи размечается двумя продольными линиями «карандашом» по металлу пополам. На обозначенные линии крепятся по два дверных или оконных навеса. Их изгибы должны совпадать с проведенной чертой. Такая же разметка наносится изнутри цилиндра, по которой делается надрез болгаркой. Это позволяет сделать опалубку раскрывающейся. Для соединения половин используется крепежная фурнитура.

Вторая цилиндрическая бочка должна быть меньше первой. На ней делаются такие же метки, как и на первой с расстоянием между линиями 1/3 друг от друга по окружности. Также крепятся навесы и шпиндели. Разрезается цилиндр по одной черте. Шарнирные части нужно собрать так, чтобы изнутри конструкция была выше на 5-10 см внешней опалубки.

Открываться цилиндры должны: верхний - наружу, внутренний - внутрь. Укрепляющий каркас из стальной арматуры или металлической сетки заливается бетоном в опорном кольце, образуя прочный железобетонный слой.

Заполнение составом

Для приготовления заливки можно использовать готовую бетонную смесь или сделать ее своими руками. В последнем случае принято брать соотношение цемента к щебню и песку равным 1: 1: 3. Объем воды определяется визуально, чтобы раствор равномерно распределялся внутри. Добавляется жидкость частями при тщательном перемешивании.

Готовый бетонный раствор заливается порционно. Каждый слой тщательно трамбуется. Для этого лучше использовать специальное вибрационное устройство. Большой вес предполагает укладку краном, поэтому в железобетонных кольцах на стадии формования устанавливаются четыре монтажные петли с сечением 8-10 мм. Концы проволоки загибаются и заглубляются в бетон на расстояние 40-50 см.

Уплотнение

Весь объем качественно уплотняется для удаления воздуха, чем повышается прочность готового изделия. Штыкование или трамбовка прутом решает проблему частично. При отсутствии виброплощадки допускается использование обычного перфоратора. Для этого вместо пики зажимается арматура с металлической пластинкой, приваренной к ее концу.

Демонтаж

Раскручиваются болты внешней опалубки. Чтобы форма легче отделилась, стенки простукиваются молотком. Внутренняя часть снимется легче, если предварительно в нее поставить две квадратные трубы. После загустения и упрочнения бетона эти части просто выбиваются из бетонной формы.

Заключение

Железобетонные кольца в широком ассортименте представлены на рынке. Также существует возможность сделать их своими руками. В любом случае за готовыми изделиями требуется должный уход, заключающийся в правильном монтаже, обслуживании поверхностей и качественной гидроизоляции.

Большой вес предполагает использование спецтехники для их кладки.

Правильно оборудованная система канализации – залог полноценного комфорта. Даже на небольшом дачном участке можно пользоваться всеми благами цивилизации, оборудовав на участке из бетонных колец разного диаметра.

Кольца для выгребной ямы: общая информация

Железобетонные кольца широко применяются для строительства канализационной системы – смотровых колодцев или выгребных ям. Использование колец считается самым простым и удобным способом обустройства системы канализации.

Кольца изготавливаются из арматуры и бетона, они весьма прочные и используются преимущественно для долговечных работ.

Канализационная система, оборудованная ЖБ-кольцами, надежно защищена от различных погодных условий и защищает грунтовые воды от утечки канализационных стоков.

Можно выделить два вида колец – еврокольца с замком и обычные железобетонные кольца. Второй тип колец соединяется между собой цементным раствором и железными скобами.

Преимущества использования ЖБ-колец:

• Длительный срок эксплуатации изделия;
• Не пропускают влагу;
• Простота монтажа и эксплуатации;
• Невысокая стоимость;
• Можно использовать для оборудования системы канализации, небольших тоннелей, линий электропередач и теплосетей;
• Защищают от грунтовых вод.

К недостаткам можно отнести чисто технические аспекты – тяжелый вес ЖБ-колец предусматривает транспортировку в большом автомобиле, а их установка возможна лишь при использовании специальной техники.

Классификация и объем ЖБ-колец

Данные кольца изготавливаются из тяжелого бетона В25, морозоустойчивость которых F-100, водопроницаемость W4. ЖБ-кольца имеют маркировку, согласно которой можно определить классификацию кольца.

Железобетонные кольца подразделяются на сборные, доборные, с крышкой, с замком и с дном.

Вначале на маркировке указывается тип конструкции: КС – кольцо стеновое, КСД – кольцо стеновое с днищем. После типа прописывается размер кольца, первая группа цифр обозначает диаметр кольца, после дефиса – высота изделия. Например, КС-15 обозначает стеновое кольцо диаметром 1500 см.

При монтаже выгребной ямы на участке, прежде всего, учитывается размер будущих канализационных стоков. В зависимости от глубины сточной ямы высчитывается необходимое количество железобетонных колец и их виды.

Стандартная высота колец – 90 см, но при необходимости можно дополнить конструкцию кольцами других размеров. В зависимости от нужд выбирается и диаметр - от 70 до 200 см. Толщина бетонной стенки 7-14 см.

Прочность конструкции во многом зависит от нижнего колодезного кольца – специалисты рекомендуют устанавливать кольцо с дном. Далее идут стеновые кольца и закрывается выгребная яма крышкой с люком. Диаметр элементов септика везде должен быть одинаковым, в ином случае конструкция будет неустойчивой и возможно подтекание стоков в грунт.

Объем бетонного кольца 1 метр: нюансы постройки септиков

Однокамерный септик из железобетонных колец должен иметь дно и крышку. Такая выгребная яма считается малоэффективной, ее устанавливают чаще всего на даче.

Устанавливается стоковая яма на расстоянии не более 20 м от жилого дома. Чем дальше находится септик, тем больше труб придется прокладывать от до ЖБ септика. При этом минимальное расстояние до жилых построек – 5 м. При следует учитывать количество людей, которые будут пользоваться канализацией. В среднем человек использует примерно 200 л воды на канализацию за день.

При выборе колец из железобетона важно знать, сколько литров стоков сможет вместить в себя данная конструкция. Считается, что минимальный объем септика из колец – 6 кубов. Чтобы посчитать объем ЖБ-кольца нужно количество жильцов умножить на 200 л, полученную сумму умножить на 3 (промежуток времени, за который стоки перерабатываются в яме). Для получения объема кольца конечную сумму разделить на 1000. Исходя из таблиц в интернете выбрать подходящее по диаметру ЖБ-кольцо. В одном стандартном кольце 90 х 150 см помещается примерно ,59 л воды или стоков.

При монтаже септика из колец нужно помнить, что поверхность, на которую ставятся кольца, должна быть строго горизонтальная.

Если нет возможности установить нижнее кольцо с дном, можно засыпать плотный слой щебени и залить раствором цемента. Верх септика накрывается кольцом с герметично закрывающимся чугунным канализационным люком.

Выгребная яма из бетонных колец без дна: монтаж своими руками

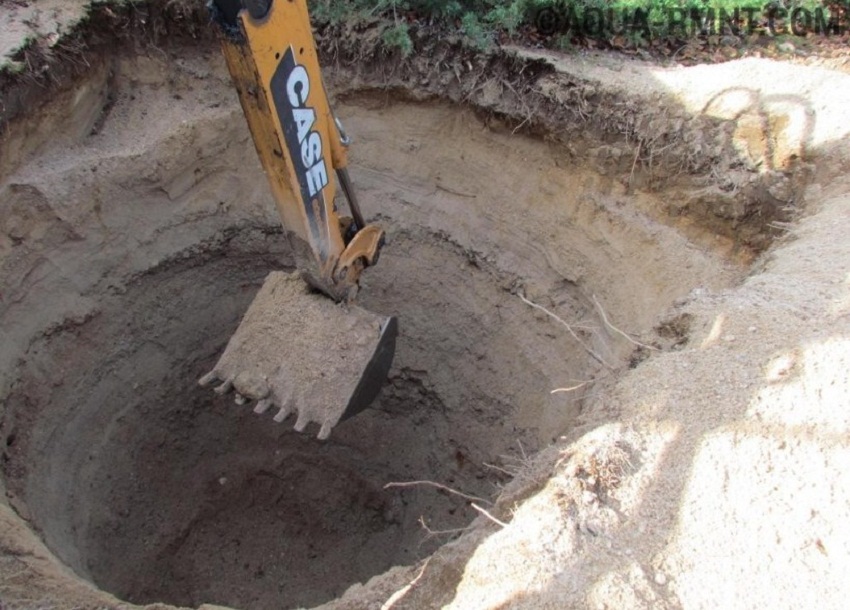

Прежде чем приступать к укладке колец, нужно подготовить котлован глубиной 3 метра под выгребную яму. Его ширина должна быть немного больше диаметра выбранных для септика ЖБ-колец.

Вырыть яму под котлован можно самостоятельно лопатами, а можно нанять специальную технику для более быстрого выполнения работы.

Дно котлована должно быть выровнено песком, поверх которого устанавливается бетонное кольцо с дном или обычное стеновое кольцо.

Как монтировать септик из ЖБ-колец:

1. Установить первое кольцо. Проверить, чтобы оно не клонилось в сторону.
2. Установив следующее стеновое кольцо, засыпать пространство между септиком и ямой.
3. Постепенно выстроить септик, не забывая проверять уровень установленных ЖБ-колец.
4. Стыки между кольцами заделать раствором цемента с песком.
5. С помощью перфоратора или болгарки сделать отверстия под трубы канализации. Сточная труба из дома устанавливается под небольшим углом.
6. Если система канализации состоит из нескольких септиков, помимо трубы для отвода стоков, нужно проложить трубу, соединяющую септики. Эта труба располагается на 20-30 см ниже сточной.
7. Чтобы стоки не попали в грунт, важно правильно выбрать гидроизоляцию. Для этого используется битумная или полимерная мастика.
8. Завершающий этап – установка крышек на септик. После высыхания стыков можно приступать к пользованию выгребной ямы.

Септик из колец из железобетона не требует особых правил эксплуатации, однако важно вовремя чистить его и использовать специальные бактерии для лучшей переработки стоков.

Как посчитать объем кольца (видео)

Работа железобетонного септика во многом зависит от качества материалов, из которого он изготовлен. Все элементы в обязательном порядке должны иметь правильную маркировку. Соблюдая все нюансы и технологии монтажа, сточная яма прослужит довольно долго.

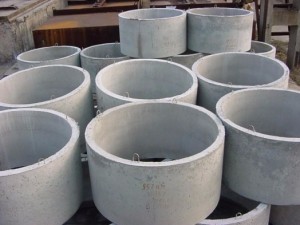

Кольца железобетонные для колодцев используют для образования ствола колодца и его горловины. Кольца подбирают строго под тип колодца (водопроводный, канализационный, смотровой, газопроводный). От этого будут зависеть высота, диаметр и масса ЖБ изделия. Важно, чтобы диаметр кольца совпадал с остальными деталями конструкции.

Технология изготовления

Бетонные кольца под колодец изготавливаются согласно ГОСТ 8020-90. В форму для колодца закладывают арматуру, а затем заливают бетонным раствором марки не ниже, чем М200. Далее путем вибрирования формы смесь утрамбовывается, что придает изделию прочность и износостойкость. Маркируются готовые кольца в соответствии с диаметром и высотой, где первая цифра маркировки обозначаем диаметр, а вторая – высоту (пример: кольцо К-10-9).

Установка колец

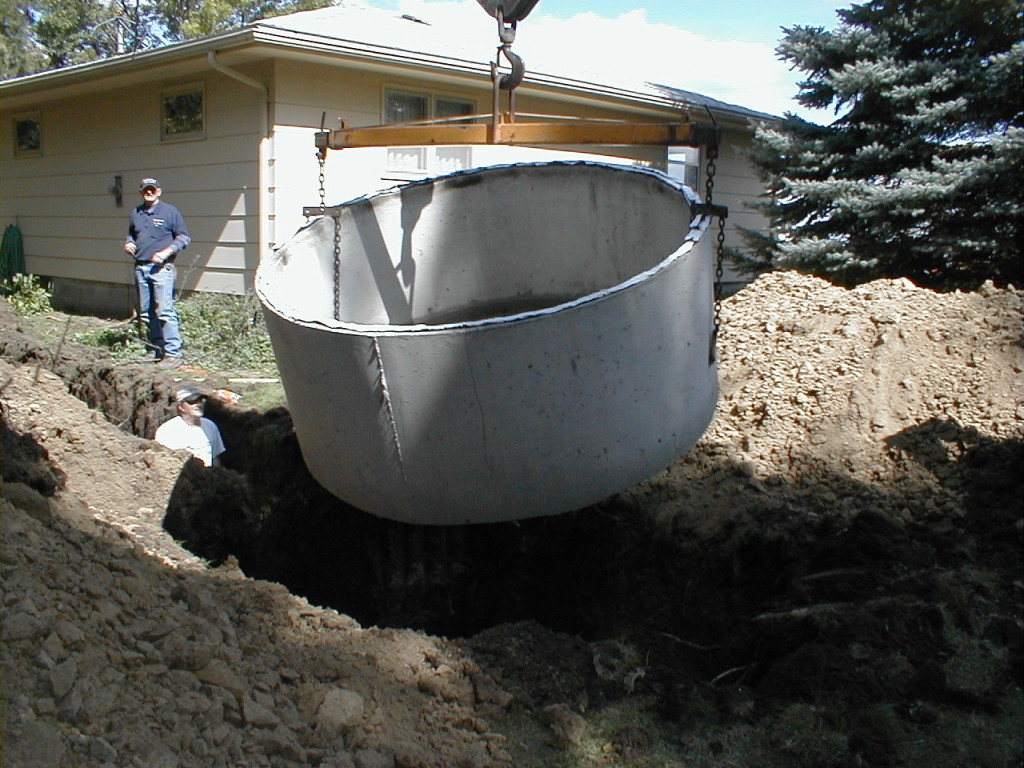

Устанавливают кольца с помощью строительного или промышленного монтажа. Для скрепления изделий используют железные скобы, а швы затираются цементным раствором. Вывести колодец на необходимый уровень можно при помощи доборных секций и опорноых колец. Элементы колодца устанавливаются в строгой последовательности: днище или кольцо с днищем, стенки, крышка, доборные кольца, люк. Также внутри колодца устанавливаются лестницы КЛ и ВЛ для доступа к содержимому колодца и его обслуживанию.

Условия сотрудничества

На Очаковском комбинате ЖБИ вы сможете купить кольца для колодца всех размеров по выгодным ценам. Стоимость изделий будет зависеть от их габаритов и объема закупки. Отгрузка возможна как мелкими, так и крупными партиями. Поможем подобрать нужный размер изделия и дополнительные элементы колодца, которые потребуются для проведения работ. Цена на колодезные кольца указана в рублях за одну штуку – в карточке товара вы найдете оптовую и розничную стоимость. Доставка собственным транспортом по Москве, Туле, Владимиру, Вязьме, Рязани, Твери, Калуге, а также по Московской, Тульской и Смоленской областям.

Бетонные кольца используют при обустройстве систем водоснабжения жилых объектов и дач, газопроводных магистралей, смотровых, сточных и канализационных систем, в промышленной и бытовой сфере. Конструктивные особенности изделий:

• доборными;
• стеновыми;
• сборными;

• с четвертью;
• с дном;
• с крышками и пр.

Типы колец

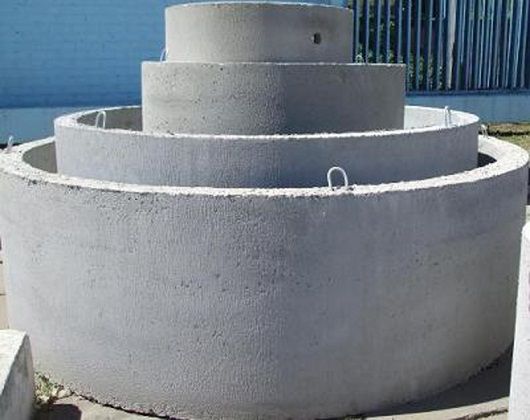

Доборные элементы применяют при условии, если размеры стандартных колец не подходят. Опорные (вспомогательные) конструкции способствуют возведению объектов, не кратных по высоте стандартным колодезным кольцам. Типоразмеры колец соответствуют стандартным изделиям, но отличаются меньшей высотой. Изготовление изделий производится на заказ.

Железобетонные сквозные конструкции отлично справляются со своими задачами при обустройстве дренажного, канализационного, сетевого водопроводного и газопроводного колодца. Диаметр изделий: 70 см, 1м, 1,5м, 2м, 2,4м, 3м. Высота: 30, 50, 60, 90, 120, 150, 180, 200 см.

Стеновые устройства обеспечивают создание горловины, их применяют для всех типов колодцев: канализационных, водопроводных и газопроводных. Размер: D 0,7 x H 0,3 до D 2 x H 0,9, вес от 135 до 1500 кг.

Для предупреждения возможности смещения колец после установки, на них устанавливают специальные пазы, не допускающие момент смещения. Для достижения максимальной прочности и длительности эксплуатации специалисты рекомендуют отдать предпочтение провибрированным, пропаренным и армированным изделиям толщиной стенок 10-11мм, не пропускающих воду. Установка первого элемента с днищем обеспечит повышенный уровень герметизации.

Армированные кольца

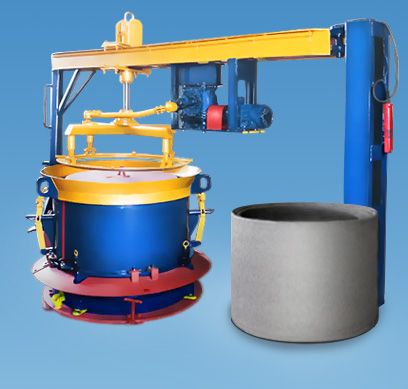

Армирование изделия изготавливают путем вибропрессования, аналогично стандартным конструкциям. После прессования изделия принимают плотный и однородный вид, позволяя сохранять форму и влагонепроницаемость. При обустройстве армированных колец их скрепляют цементной смесью, способствуя максимальному сокращению проникновения воды в почву. Для разработки ж/б колец требуются заводские условия. Усовершенствованные методики помогают получить идеально ровное покрытие конструкций и надёжность в применении. Стоимость колец определяется их диаметром.

Как определиться с размером?

Параметры всех элементов колодца (колец, крышек, днищ, хомутов и заклепок) определяются его видом и назначением. Кольца должны обладать одинаковыми параметрами (по длине и поперечному сечению), крышка и дно иметь аналогичные параметры в горизонтальном разрезе. Для исключения путаницы в параметрах колец используют специальную маркировку. Она позволяет узнать высота и диаметр изделий.

Стандартные габариты колец:

• поперечное сечение 700 – 2500 мм;
• длина 700 - 1200 мм;
• стенки 80 - 120 мм.

Доборные элементы с нестандартными габаритами разрабатывают по спецзаказу. Масса колец определяется их габаритами. Самые маленькие имеют массу 40–45 кг, а самые большие – 1500 кг.

Внимание! Для обустройства дренажных колодцев идеальным вариантом станут армированные кольца.

Как маркируются колодезные кольца?

Для определения параметров колец используют правило ГОСТ 8020-90, где указаны буквенные значения:

• КС – кольца для стен;
• ПО – плиты для перекрытия;
• ПД – панели для укладки на дорогах;
• ПП – панели перекрытия;
• ПН – панели для обустройства дна.

Цифровые значения определяют поперечное сечение и высоту колец (к примеру, КС 15.9 – это кольца для стен с поперечным сечением 1500 мм и длиной 900 мм).

Конструктивные особенности

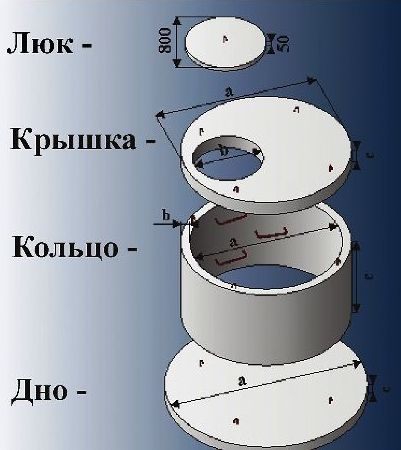

Основные составляющие колодцев включают кольца и крышки, определяемые их функциональные особенности.

Колодезные кольца способствуют формированию ствола и горловины конструкции, днища и крышки обеспечивают их укрепление. Диаметр колец варьирует в пределах 80 - 200 см с шагом в 50 см, высота варьирует в диапазоне 70…90 см, наибольшими параметрами обладают конструкции высотой в 120 см.

Для обустройства системы водоснабжения применяют изделия маркировки КС8-7, реже используют колодезные устройства КС10-9. Они хорошо справляются со своими задачами при обустройстве неглубоких котлованов. Кольца КС 8-7 позволяют увеличить глубину колодцев. Мака КС 8-7 свидетельствует о меньшем весе, что упрощает самостоятельный монтаж.

Для канализационных систем применяют ж/б кольца КС10-9, КС15-9, КС20-9. Для ревизионных и сборных инженерных решений используют модели КС15-9, КС10-9, КС8-7. Для проведения ремонтных работ (углубления) колодца, используют конструкции КС6-7. Учитывая возможность их покрытия люком, выбранные конструкции могут выполнять функции горловины колодца.

При создании сборного колодца с неглубокой шахтой для размещения первого кольца и последующим углублением вручную, оно под собственным весом углубляется. Поверх него укладывают следующие составные детали до достижения заданной глубины колодца. Участки для стыковки ж/б колец обрабатывают бетонной смесью с дальнейшим перекрытием крышкой – ж/б плитой с отверстием. Колодезные крышки маркируют: ПП6-2, ПП8-2, ПП20-2-1, ПП15-2, ПП10-2. Их поперечное сечение варьирует в пределах 1160 – 2500 мм, а вес - от 250 до 3000 кг.

Ж/б стакан - кольцо с днищем, представленное в виде монолитной конструкции, обеспечивающей функции фундамента. Изделия маркируют КЦД.

Внимание! Приобретая кольца для колодца, специалисты рекомендуют отдать предпочтение марке бетона от М500.

Дополнительные элементы

Для удобства в эксплуатации и простоты в монтаже применяют дополнительные аксессуары. Они могут поставляться в комплектации при заказе колец или продаваться отдельно.

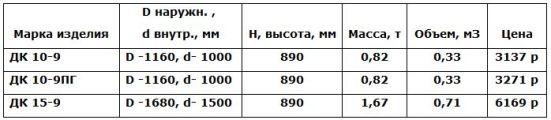

Размеры колец с дном (ДК)

При обустройстве ж/б конструкций важно предусмотреть максимальный уровень герметичности монтируемого сооружения. Этому способствуют монолитные кольца с дном. Внешне они представлены цельными изделиями, предотвращающими возможность протекания скапливаемых нечистот, благодаря наличию нижнего монолитного элемента.

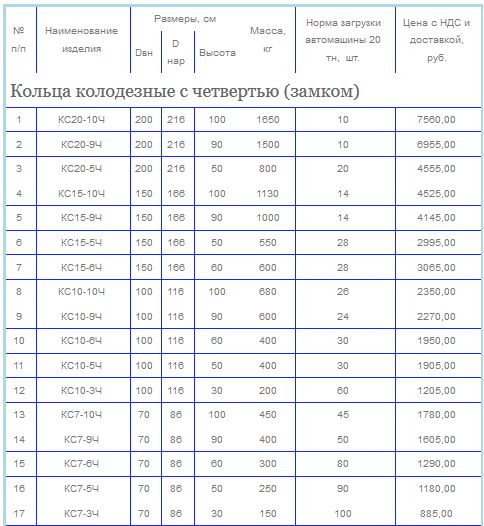

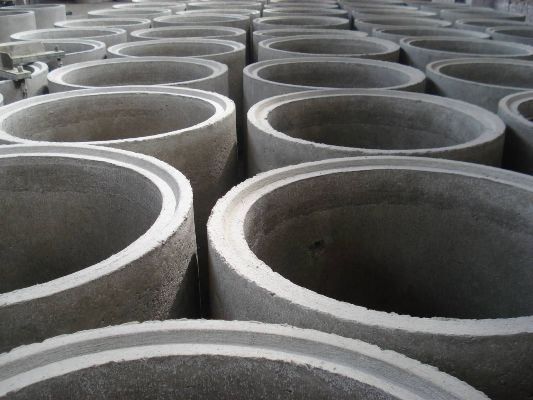

Габариты колец с замком

Монолитные конструкции отличаются наличием выборки и выступов вверху и внизу кольца. Это способствует простоту выравнивания деталей по вертикали и предупреждение смещения по горизонтали. Высокий уровень влагонепроницаемости достигается, благодаря плотности замкового соединения.

Маркировка колец с четвертью:

Для примера рассмотрен вариант КС-15-9ч, где

• КС - сквозное кольцо;
• 15 - проходное сечение;
• 9 - длина;
• Ч - наличие замка (четверти).

Крышки колодцев (ПК)

Исходя из назначения колодца, требуется наличие отверстия для люка, обеспечиваемого удобный доступ к инженерным решениям. Этому способствуют цилиндрические ж/б конструкции, закрытые вверху крышкой с отверстием для люка (из чугуна или песочно-полимерной смеси).

Положительные характеристики ж/б колец с крышкой включают:

• монолитное соединение кольца с крышкой;
• длительность эксплуатации, обеспечиваемая благодаря прочности материалов (бетонной смеси и стальных армирующих элементов для каркаса);
• простота установки.

Плита днища

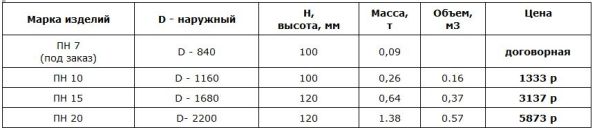

Плита днища конструктивно представлена монолитной ж/б плитой, используемой для гидроизоляции колодца. При покупке днища следует учесть возлагаемую на него нагрузку. В отдельных случаях требуется использование бетона тяжелых сортов и усиление арматурой. Маркировка конструкций представлена буквами (ПН – тип изделия) и цифрами (ПН7, ПН10, ПН15 и ПН20).

Так, изделие ПН 15 применяют для колодцев с внутренним поперечным сечением в 150 см, а ПН 10 для колодцев с внутренним диаметром 100 см.

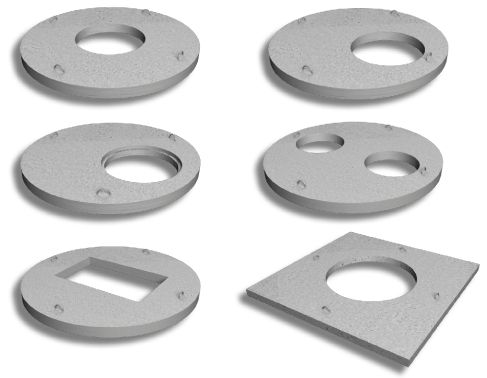

Панели перекрытий (ПП)

Бетонные панели с округлым проемом для монтажа люка (из чугуна или песчано- полимерной смеси). Он обеспечивает доступ к коммуникационным решениям водопровода и канализации. Плиты перекрытий с люками препятствуют загрязнению колодцев и защищают от случайного попадания в него людей. Размеры плит разной маркировки имеют разные значения, но отверстия для монтажа люка соответствуют стандартным параметрам. Это позволяет производить обустройство люка, согласно нормативным актам.

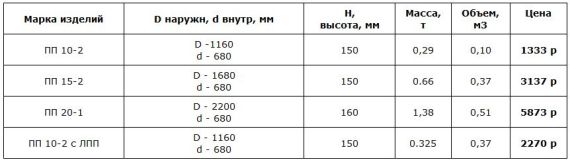

Марки плит перекрытий:

• ПП10-2;
• ПП15;
• ПП20-1;

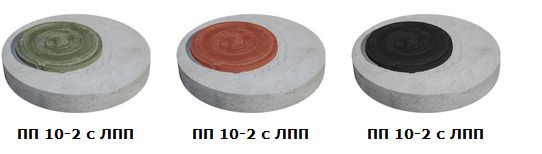

• ПП с люком из полимерно-песчаной смеси (ПП 10-2 с ЛПП).

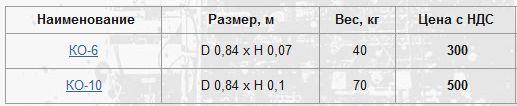

Размеры опорных колец (КО)

Монтаж конструкций производят на горловине колодца, позволяя вывести отметку люка с крышкой на проектную величину. Их используют при ремонтных работах и реконструкции автотрасс, позволяя обеспечить совпадение уровня дорожных покрытий и высоты колодца. Отсутствие опорных колец лишь допускается при размещении колодца далеко от автотрассы и мест перемещения пешеходов.

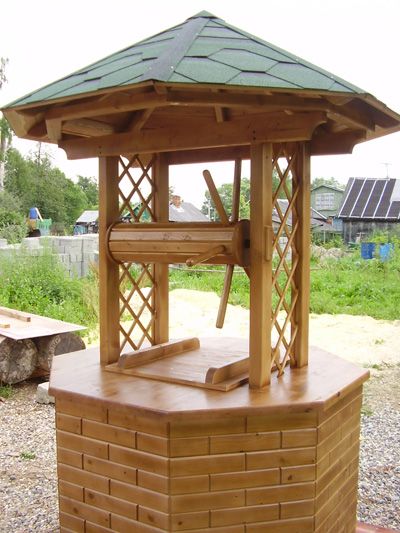

Домики для колодцев

Домики служат для обеспечения декоративных свойств и предотвращения образования ила на дне, избегая ежегодной очистки.

Домик защищает воду в колодце от попадания мусора, позволяя сэкономить средства на установке фильтрующих систем. Защита от солнечных лучей предупреждает размножение организмов и бактерий, благодаря предотвращению нагрева воды. Зимой исключено ее замерзание. Закрытый колодец повышает уровень безопасности ребенку.

В домике предусмотрен вал для троса на подшипниках, упрощающий процесс добывания воды из колодца. Емкость для воды размещают внутри сооружения, что позволяет достать воду в любое удобное время. Оцинкованные домики устойчивы к природным осадкам и обладают длительным сроком эксплуатации.

Внимание! Для монтажа домиков требуется предварительная установка восьмигранной шайбы, которой накрывают верхнее кольцо.

Виды домиков:

1. стальные;
2. бетонные;
3. металлопластиковые;
4. из вагонки;
5. кованые;
6. из сруба (дубовые или сосновые);
7. из блок-хауса.

Производство и установка

Кольца колодцев представлены типовыми ЖБИ, разработанными в соответствии ГОСТ 802090. Материалом для изготовления служит бетонированный раствор, используемый для обустройства углубленных сооружений в малоагрессивных средах.

При выборе ж/б колец, учитывают характеристики конструкции. Например, элементы для колодцев, размещенных на автотрассах, требуют оборудования плитами перекрытия и люками. Для достижения заданного уровня влагонепроницаемости изделий служат монолитные конструкции с днищем. Соединение отдельных ж/б колец обеспечивают скобы из металла. Вывести колодец на заданный уровень позволяют опорные изделия.

Монтаж колец производится одним из удобных способов:

• строительным вариантом, используя строительную технику для рытья котлована;
• непромышленным путем равномерного подрывания грунта по всему периметру сооружения.

При покупке ж/б колец, следует определиться со способом доставки. Современные производители предлагают поставку грузовыми машинами и техникой с краном-манипулятором для разгрузки и установки элементов.

Видео

Возможная маркировка: К, КС, КЦ, КЦД, КСП (есть также и цифровой параметр: первое число — диаметр изделия в дециметрах (внутренний), второе - высота кольца).

ЖБ кольца являются незаменимым элементом для конструирования колодцев различного типа: смотровых конструкций, канализационных, водопроводных, колодцев, относящихся к фильтрационному типу, а также газовых. В зависимости от типа колодца, различаются и кольца для них, а именно их масса, высота и диаметр.

Обычно для процесса изготовления ЖБИ колец используют бетон класса М200-500, это соответствует ГОСТ 8020-90. Подавляющая часть колец изготавливается по специально разработанным чертежам, что является гарантом их соответствия всем необходимым стандартам, а также требованиям.

Помимо стандартных колец, чей размер строго регламентирован, существуют еще и добротные кольца, характеризующиеся нестандартными параметрами, они применяются в ряде исключительных случаев, когда возведение колодца из стандартных колец, по каким-либо причинам не возможно.

Марка	Размеры, мм			Масса, кг	Цена с НДС, руб.
	D внутр.	D нар.	Высота
КС 25-9	2 500	2 740	890	2 200	9 559
КС 20-10	2 000	2 160	990	1 650	4 070
КС 20-9			890	1 475	2 860
КС 20-6			590	1 000	2 585
КС 20-5			490	800	2 585
КС 15-10	1 500	1 660	990	1100	2 310
КС 15-9			890	1 000	1 760
КС 15-6			590	700	1 485
КС 15-5			490	550	1 485
КС 15-3			290	400	1 155
КС 12-10	1 200	1 360	990	900	1 595
КС 12-6			590	600	1 265
КС 10-10	1 000	1 160	990	680	1 155
КС 10-9			890	600	990
КС 10-6			590	400	715
КС 10-5			490	390	715
КС 10-3			290	200	660
КС 8-10	800	960	990	470	979
КС 8-9			890	420	935
КС 8-6			590	280	880
КС 8-5			490	260	825
КС 8-3			290	135	715
КС 7-10	700	860	990	440	902
КС 7-9			890	400	814
КС 7-6			590	300	594
КС 7-5			490	250	561
КС 7-3			290	130	407
КС 7-1.5			150	60	286
КС 7-1			100	40	264

Кольца колодцев с четвертью КС 7-1ч. Они с пазом и выемкой (четверти), благодаря которым скорость и самое главное качество монтажа значительно выше, в зачеканке швов нет необходимости.

Марка	Размеры, мм			Масса, кг	Цена с НДС, руб.
	D внутр.	D нар.	Высота
КС 20-10ч	2 000	2 160	990	1 650	4 620
КС 20-9ч			890	1 500	3 960
КС 20-6ч			590	1 000	3 025
КС 20-5ч			490	800	2 860
КС 15-10ч	1 500	1 660	990	1130	2 365
КС 15-9ч			890	1000	2 200
КС 15-6ч			590	600	1980
КС 15-5ч			490	550	1815
КС 10-10ч	1 000	1 160	990	680	1210
КС 10-9ч			890	600	1 045
КС 10-6ч			590	400	902
КС 10-5ч			490	400	858
КС 10-3ч			290	200	616
КС 8-10ч	800	960	990	470	1 028,5
КС 8-9ч			890	420	968
КС 8-6ч			590	280	907,5
КС 8-5ч			490	260	847
КС 8-3ч			290	135	544,5
КС 7-10ч	700	860	990	450	1 012
КС 7-9ч			890	400	924
КС 7-6ч			590	300	770
КС 7-5ч			490	250	715
КС 7-3ч			290	150	550

Конструкции из железобетона - это строительные материалы, которые состоят из двух доминирующих компонентов: бетон и стальная арматура. Полтора века назад начали использоваться железобетонные конструкции, а сегодня без них невозможно представить ни одно воплощение в жизнь строительного проекта. Железобетонные конструкции необходимы для создания всех строительных идей, от возведения высотных конструкций и до прокладки дорог и вентиляционных шахт. Это легко можно объяснить их надежностью, прочностью, долговечностью, а также возможностью использовать местные строительные материалы. Сегодня применение ЖБИ позволяет создать прочное строение, с малым расходом метала и средств.
Компания Антанта предлагает Вам широкий ассортимент железобетонной продукции высокого качества, но по умеренным ценам. Мы предоставляем помимо продажи специализированную доставку ЖБ продукции - как в столице, так и в других регионах Российской Федерации. Доставка материалов осуществляется на собственных, специально оборудованных автомобилях. Мы предлагаем Вам высококачественную железобетонную продукцию:

Колодцы жб (колодцы канализационные железобетонные) - это долговечные изделия, которые изготовляются с точным соблюдением ГОСТ 8020-90.

Сборные железобетонные канализационные колодцы

Колодцы унифицированные

Все колодезные кольца жби (Железобетонные изделия)

Пластиковые кольца для колодцев

Опорно направляющие кольца, умеренная цена. Кольцо опорное применяется при ремонте автомобильных дорог.

- . Незаменимой частью являются ЖБИ днища колодца для сооружения сборных колодцев, от их надежного и качественного производства зависит долговечность службы строения.

Плита днища колодца ПН 20 – это неотъемлемая часть, которая является нижним элементом сооружения.

Плита для покрытия колодца

Колодцы железобетонные канализационные различной цены существуют двух основополагающих видов: с замками и без замка. Если наличие замков не наблюдается, то жб кольца для колодца укрепляют бетонным раствором и железными скобами. Когда устанавливаются железобетонные опорные кольца, то в подготовленную яму, места соединения укрепляют, после чего траншея зарывается. Для производства используют бетон класса М200-500, это предусмотрено ГОСТ 8020–90. Основная часть колец изготавливается по разработанным чертежам, что дает основание полагать соответствие всем необходимым стандартам.

От компании «Антанта» это всегда залог баланса цены и качества.
