Как гнуть арматуру для фундамента: способы и средства. Специалисты FORUMHOUSE рассказывают, как самостоятельно изготовить арматурогиб.

Как гнуть арматуру самому - Как согнуть трубу в домашних условиях

При строительстве дачи или дома своими усилиями многие сталкивается с необходимостью получить гнутые трубы или заготовки из арматуры. Выполнить эту процедуру можно с помощью специального станка, но его приобретение требует значительных трат. Поэтому возникает вопрос о том, как согнуть арматуру в домашних условиях.

Использование стальных труб для гибки арматуры

После расчет количества арматуры и ее покупки возникает необходисоть в проведении работ по ее своими усилиями. Выполнить это можно, воспользовавшись некоторыми подручными средствами. Первый метод предусматривает применение стальных труб, которые предварительно вкапывают в землю или бетонируют. Внутренний диаметр трубы должен быть небольшим.


Арматура опускается в трубу до необходимой длины и наружную часть сгибают в сторону до получения необходимого угла наклона. При сгибании могут понадобиться помощники. Для упрощения процедуры можно дополнительно на прут надеть второй кусок трубы.


При обустройстве фундамента можно применять другой способ. Для этого понадобятся две трубы, диаметр которых должен не на много превышать диаметр прута. Также необходимо обратить внимание на длину труб, нужно будет приложить меньше усилий, если подобрать трубу большей длины.

• Два штыря вкапывают в землю.

• На прут с двух сторон надевают трубы.

• Опирая арматуру на штырь получиться довольно легко ее согнуть, достигнув необходимого радиуса кривизны.

Вместо штырей можно воспользоваться другими подобными приспособлениями, имеющимся под рукой.

Использование сварки для сгибания арматуры

Применение сварки возможно в том, случае, когда нет требований по сохранению толщины. В этом случае арматуру нагревают в месте будущего сгиба. Металл становится пластичным и легко гнется.

Также нагреть прут можно, воспользовавшись паяльной лампой. При этом арматуру необходимо закрепить в тисках, если нет возможности попросить у кого-нибудь помощи. Разогрев прут, его сгибают молотком либо вручную.


Существуют множество других методов разогревания арматуры, но следует помнить, что такой метод гибки не рекомендуется применять для конструкций, предназначенных для высоких нагрузок. Потому лучше посоветоваться со специалистами.

Согнуть трубу в домашних условиях

При выполнении разводки труб отопления может возникнуть необходимость в сгибании трубы. Выполняется эта процедура следующим образом.

• В трубу вставляют такого же диаметра пружину, которая предотвратит от возможного разрыва. После чего приступают к гибке трубы. Извлекают пружины с помощью проволоки.


• Другой способ предусматривает использование песка, которым заполняется труба. После этого ее зажимают тисками и нагревают в месте предполагаемого сгиба. О степени нагревания трубы судят по ее цвету, который должен стать ярко-красным. Убедиться в достижении необходимой температуры можно, поднеся бумагу к трубе. Если она обуглилась, значит, металл готов к гибке. В горячем состоянии не следует гнуть оцинкованные конструкции, так как это может повредить покрытие.

• Гибку труб для отопления частного дома, имеющих толстые стенки, осуществляется с помощью болгарки и сварки. Рассчитав радиус необходимого закругления, выполняют распилы. После гибки трубы, проделанные распилы сваривают.

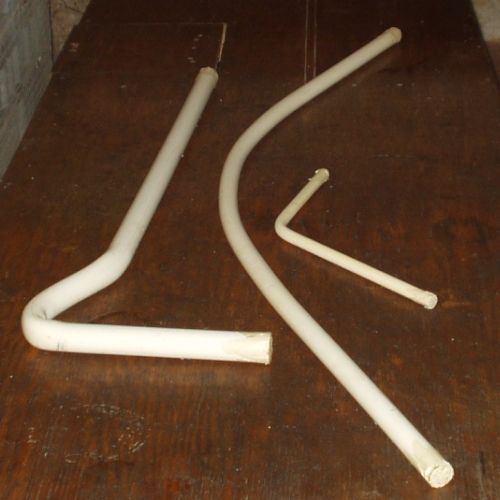

Гибка пластиковых труб


При гибке пластиковых труб, примемняемых в системах отопления. выполняют следующие этапы.

• Воспользовавшись древесноволокнистой плитой, сделать оправу, которая придаст трубе нужную форму.

• Чтобы при гибке пластика предотвратить возникновение сколов и царапин, оправу заполняют силиконом, подобрав по форме.


• Затем трубу кладут в выполненную оболочку и нагревают.

• По мере нагревания пластик начнет заполнять оправу, что придаст ей нужные форму.

• Через десять минут трубу извлекают и дожидаются охлаждения.

http://www.laspihills.com

В ряде строительно-монтажных конструкций требуется такое распределение сил в определенных узлах, которое может быть достигнуто лишь установкой в них согнутой арматуры . Такое требование распространяется, например, на анкера, воспринимающие сдвиговые и растягивающие усилия, и углы рам, которые выполняют отведение воздействующих сил. Необходимых расчетных распределений и восприятий сил можно добиться гнутьем арматуры с заданным радиусом изгиба и под определенным углом.

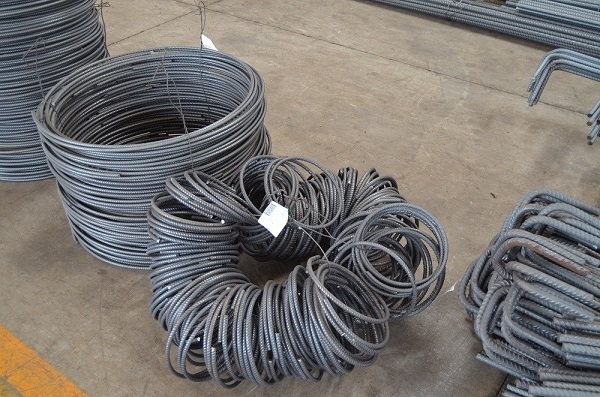

Гнутая арматура применяется:

  • в железобетонных изделиях,
  • в арматурных каркасах,
  • при возведении кирпичной и каменной кладки,
  • при изготовлении решеток, ворот, ограждений и других металлоконструкций,
  • в качестве петель, крюков, хомутов, скоб, спиралей, колец и прочих плоских и объемных стержневых изделий.


Общие требования к гнутью арматуры

Процесс сгибания арматуры относится к классу холодной деформации металлоизделий. Важной особенностью этой операции является растяжение наружных и сжатие внутренних участков металла в месте сгиба. Возникающие при этом внутренние напряжения в материале не должны превышать определенных величин для исключения его разрушения и образования внутренних дефектов. Решение этой задачи заключается в использовании вращающихся изгибных роликов, вокруг которых круглые стержни загибаются. Диаметр этих роликов установлен стандартом DIN 1045.

Минимальный диаметр изгибного ролика определяется способностью марки арматурной стали к изгибанию и величиной расчетных напряжений в месте искривления. Например, на участках железобетонных изделий, работающих на растяжение, в бетоне возникают растягивающие усилия трещинообразования. Для их снижения до безопасной величины следует увеличить диаметр изгиба наружных стержней (или сделать толще боковой слой бетона).

Если требуется согнуть сваренную арматуру, то следует избегать попадания участка сжатия/растяжения на место сварки. В таких случаях необходимо учитывать минимально допустимое расстояние между точкой сварки и началом изгиба.

Изгибание арматуры приводит к удлинению ее наружной стороны в месте загиба. Поэтому для обеспечения точного соответствия полученного криволинейного стержня размерам на чертеже необходимо уменьшать длину участков между загибами.


Следует учитывать, что если в растянутой зоне металлических и железобетонных конструкций используется гладкая арматура, то на ее концах загибаются крюки (для периодического профиля крюки не нужны). Поэтому при заготовке гладкой арматуры для гнутья к ее длине добавляются участки для крюков.

Когда требуется небольшое количество согнутых арматурных стержней можно воспользоваться их сгибанием без специальных приспособлений. В этом случае следует правильно подобрать плечо рычага, в качестве которого, как правило, используется полая труба с внутренним диаметром, несколько бОльшим, чем диаметр арматуры. Она помещается внутрь этой трубы, не доходя до места изгиба на 15 см. Жестко зафиксировав арматуру ногой или в тисках на расстоянии 15 – 30 см с другой стороны изгиба, трубой, как рычагом, аккуратно делают изгиб на требуемый угол. Возможно потребуется несколько подходов для получения необходимого искривления.


Для облегчения и повышения точности арматурогибочных работ можно нагревать место сгибания горелкой. Однако это приводит к снижению механических характеристик арматуры в месте нагрева.

По типу силы, с помощью которой создается изгибающее усилие, станки классифицируются на:

  • ручные,
  • гидравлические,
  • пневматические,
  • электромеханические,
  • электромагнитные.

С помощью ручных станков можно изготавливать изделия из арматуры диаметром до 14 мм. Если же требуется вручную согнуть арматуру диаметром более 14 мм , то следует использовать правИльную плиту и комплект специальных ключей. Ручное изготовление криволинейных арматурных стержней целесообразно лишь при небольших объемах работ. Повышение производительности такого ручного труда достигается использованием станков для одновременной обработки нескольких арматурных стержней.

Остальные типы станков отличаются высокой производительностью, точностью изготовляемой конфигурации и возможностью гнутья арматуры любых диаметров. При этом они, как правило, имеют различные функции, повышающие производительность работ, небольшие габариты и возможность функционирования в автоматизированном режиме.


Гибка арматуры на специальном оборудовании позволяет избежать скручивания изделия вокруг центральной оси. Кроме того, согнутые таким образом изделия характеризуются высокой точностью геометрической формы. Этим достигается снижение временных и трудовых затрат на выполнение операций по установке арматурных деталей в требуемое проектное положение, что создает положительный экономический эффект на любой строительной площадке.

Главное назначение арматуры заключается в армирование бетона, который может разрушаться под действиями нагрузок изгибающего характера. Во всех железобетонных конструкциях сжимающие и растягивающие усилия берет на себя металлический прут. Соорудить достаточно прочный, надежный фундамент любого дома невозможно без арматурного каркаса.

Одновременно с этим, армирование углов и разных примыканий путем перекрещивания прямых прутков является серьезным нарушением технологии, которое ослабляет всю конструкцию, что неминуемо приведет к расслоению бетона. Если нужно выполнить угловые связки, требуется монтаж изогнутой арматуры с перехлестом на каждой стороне минимум в 80 см. Кроме того гибка прутков нужна для изготовления разных соединительных элементов, рассчитанных на растяжение (например, лапка, стандартный крюк, прочее).

Этапы сгибания арматуры:

Выбор инструментов/устройств для загиба арматуры: ручные или с механическим приводом.


Что лучше: самодельные приспособления или выполнить всю работу своими руками.

Как согнуть арматуру в домашних условиях, чтобы она при этом сохранила прочностные характеристики, знает не каждый. Арматуру, выполненную из стеклопластика согнуть без каких-либо повреждений практически невозможно, поэтому такой обработке подвергают стальную. Опытные строители знают, что разрешается сгибать стержни только механическим способом, не допуская образования острых углов в месте изгиба. Какие-либо закругления следует делать плавными – наиболее оптимальный радиус – 10-15 диаметров арматуры.


Самые распространенные способы неправильного сгибания арматуры:

  • место сгиба разогревают паяльной лампой (автогеном, сваркой, на костре);
  • в месте, где будет происходить гибка, посредством угловой отрезной машинки или аналогичным инструментом делается надпил.


После «подготовительных» работ применяют подручный инструмент (молоток, кувалда, труба и прочее) для сгибания арматуры. Оба приема в разы ослабляют стержни, что влечет их последующее разрушение под влиянием нагрузок. Необходимо запомнить, что все виды арматуры гнуться только в холодном состоянии без целостных нарушений.

При помощи каких устройств можно согнуть арматуру в домашних условиях

За всю историю развития технологий металлообработки и строительства человечество изобрело множество приспособлений для гибки арматуры. Все они объединены одним принципом действия, а отличие состоит в диаметре сгибаемой арматуры и конструкциях оборудования.

Любую деталь, которую подвергают изменениям, фиксируют между упорным и центральным роликом (валом) специального оборудования. Третьим гибочным роликом металл выгибают в требуемую сторону на нужный угол. Закругление можно выполнить как по часовой стрелке, так и против. Упорный вал служит препятствием для деформации. Он не позволяет сдвинуться или провернуться незадействованной части заготовки.

Выделяют два главных варианта таких устройств:

  • с механическим приводом;


  • ручные модели.

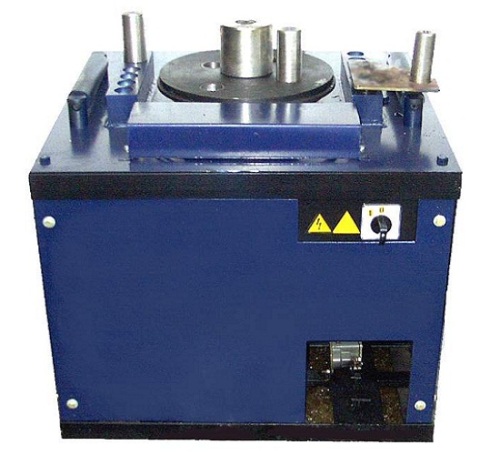

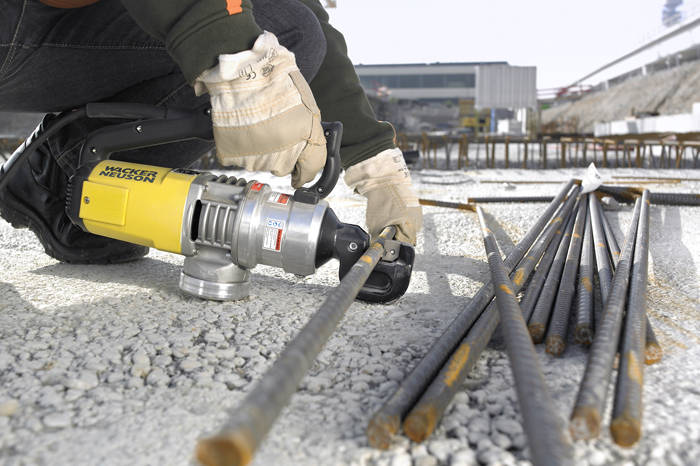

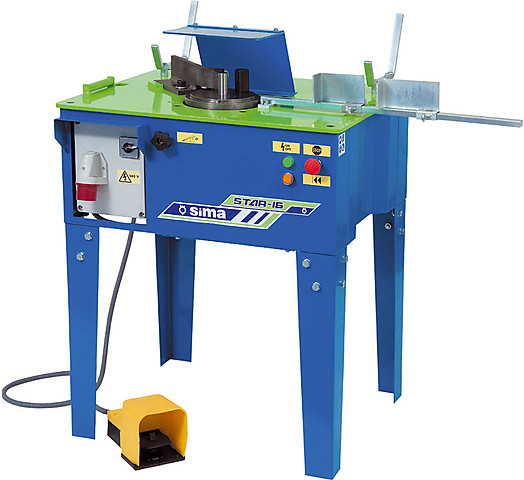

Приводные станки, помимо специальных, функционируют по одной схеме. В качестве рабочего элемента выступает диск, насаженный на вертикальный вал, который вращается в горизонтальной плоскости. На самом диске закреплены центральный и изгибающий пальцы между которыми и закладывается арматура. Упорный ролик закрепляется на стойке, при вращении диска в него упирается арматура и под действием изгибающего пальца выгибается вокруг центральной втулки.


Станки могут отличаться по производительности, мощности и в зависимости от назначения делятся на три группы:

  • сверхтяжелой – диаметр прутков 40-90 мм;
  • тяжелой – 20-40 мм;
  • для легкой арматуры – 3-20 мм.


Такое устройство может сгибать несколько прутков одновременно. Изготавливается также оборудование для малых диаметров от 3 до 90 мм. Если понадобилось создать сложную конструкцию с разными углами сгиба, то следует использовать гидравлический станок, который может гнуть прутки намного качественнее, без образования изломов и кладок на поверхности заготовок. На подобном станке производятся изгибы под углом до 180 о.

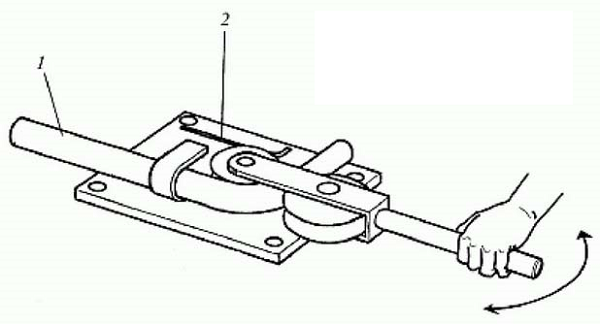

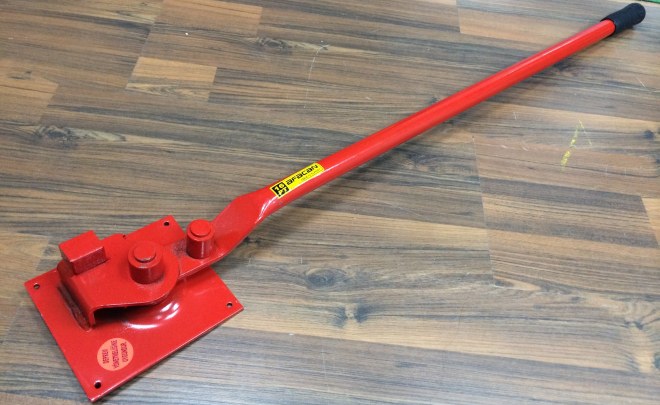

Ручные инструменты производят разных видов, включая и переносные. Они довольно просты в эксплуатации и доступные по стоимости. Для работы с арматурой можно обзавестись как специальным станком, так и трубогибом. Это устройство монтируют на верстаках. Большая их часть предназначена для частного строительства и практически не используются для больших объёмов работ.


Подбор оборудования для гибки ориентируется на диаметр арматуры и сложность работ. Перед тем как начинать обработку металла, нужно учесть, что разные части прута подвергаются разным напряжениям, внутренняя – сжатию, а внешняя – растяжению. Неправильный выбор станка или варианта его использования приведут к появлению деформаций (складки и изломы), что повлечет к повреждению арматуры. По этой причине требуется точное определение размеров заготовки, грамотная настройка оборудования и жесткая фиксация прутка.

Как согнуть арматуру в домашних условиях: самодельные устройства

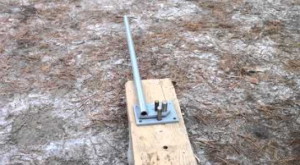

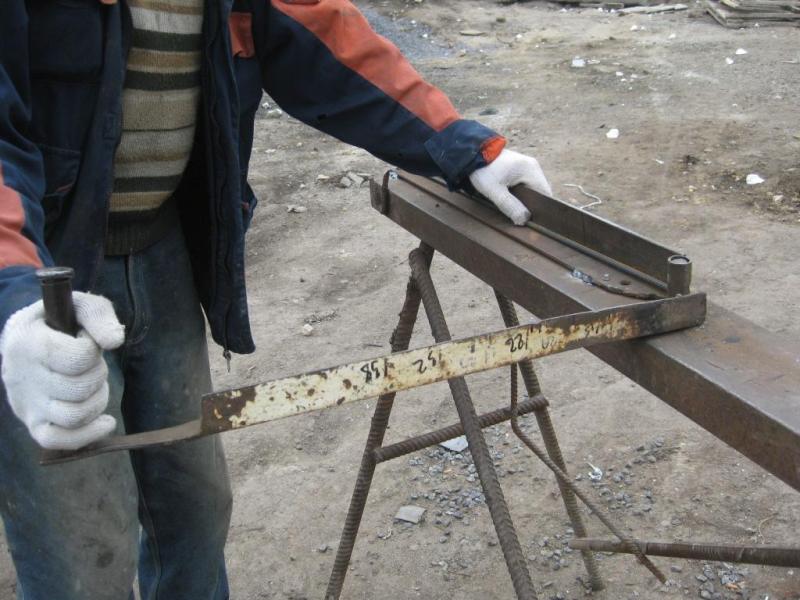

Станки для гибки арматуры выполненные своими руками часто применяются в частном строительстве. Вариантов их изготовления множество, но практически все они похожи на заводские ручные. К металлической плите или станине приваривается упорный уголок или штырь. Затем монтируют поворотную платформу, оснащенную рычагом, гибочными и центральным штырями. Расстояние между компонентами конструкции зависит от диаметра арматуры, которую нужно будет гнуть. Ножки станины нужно прикрепить к полу, что даст возможность работать с прутьями толщиной 6-12 мм.

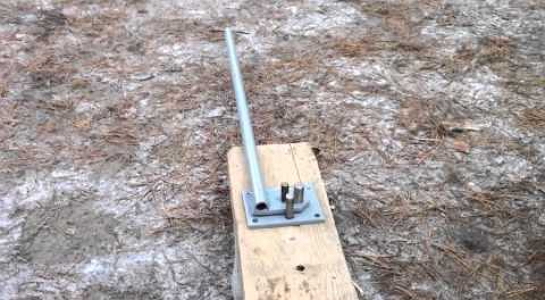

Выполненная на полу конструкция будет переносным вариантом. Однако для нее требуется предусмотреть способ крепежа по месту работы. Как правило, это отверстия под болты. Также можно приварить с обратной стороны плитки два или больше штырей, которые будут вставляться в отверстия основы. Однако нужно учитывать, что возможности подобного станка будут ограничены – диаметр гнутой арматуры не более 10 мм.

Как согнуть арматуру в домашних условиях своими руками

Когда специальное оборудование отсутствует, то это не означает что исчерпались все варианты, так как согнуть прут можно самостоятельно. Однако требуется помнить, что ручная гибка на порядок травмоопасней и сложней. Любое необдуманное движение или действие может привести к тому, что арматура или импровизированное оборудование спружинят или выскользнут.

Тонкие прутки до 8 мм при достаточной физической подготовке можно согнуть вручную без каких-либо приспособлений. Однако следует учитывать, что качество изгиба будет соответствующим. Подобная арматура вряд ли полностью сможет соответствовать требуемым параметрам.

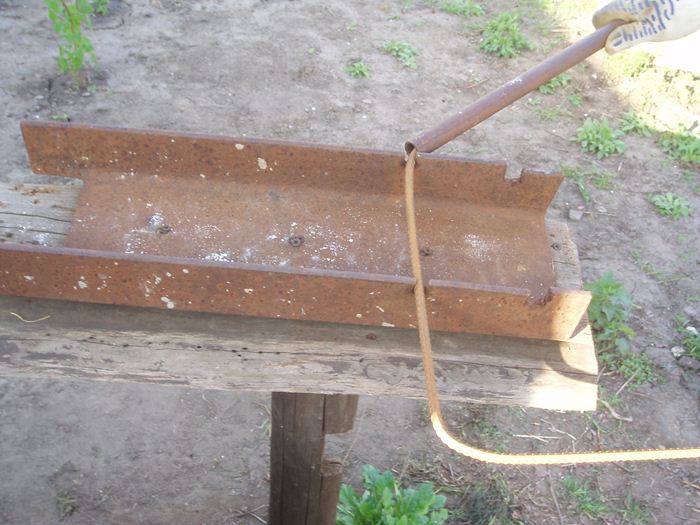

Применение нескольких стальных труб улучшит результат и даст возможность сгибать более толстую арматуру. Чем длиннее трубы, тем больший диаметр можно сгибать. Схема работы довольно проста – стержень фиксируется в одной трубе, на выступающий конец заготовки надевают вторую и используют в качестве рычага. Тонкие прутики можно сгибать прямо от земли, сделав упор на трубу. Более технологичный вариант – фиксирующая труба крепится до неподвижного состояния в тисках на верстаке.

Другой вариант с использованием труб, когда в землю вбиваются два штыря, применяемые в качестве упора для арматуры на месте сгиба. Прутик заводится между штырями. В свою очередь края трубы играют роль рычагов. Вместо штырей также используют два растущих рядом дерева.


Кроме того, можно применять нерекомендуемые варианты, которые были упомянуты выше, но только при условии, что это не отразится на надежности всей конструкции. В этом случае сгибание арматуры в домашних условиях начинается с крепежа прутка. Место, где нужно согнуть прут надрезают и раскаляют, а затем загибают в нужную сторону. Если требуется, применяют трубы или молоток.

Любая основательная стройка требует работ с металлом. Гибка арматуры должна производиться с соблюдением технологии – от этого зависит надежность возводимым конструкций и зданий.

1 Для чего и как гнуть арматуру – памятка начинающим строителям

Основное – армирование бетона, который подвержен разрушению нагрузками изгибающего характера. В железобетонных конструкциях растягивающие и сжимающие усилия берет на себя металлический пруток. Возвести достаточно надежный, прочный фундамент любого дома практически невозможно без арматурного каркаса.

В тоже время, армирование углов и различных примыканий перекрестием прямых прутков является грубым нарушением технологии, ослабляющем конструкцию, что может привести к расслоению бетона. В угловых связках требуется укладка изогнутой арматуры с перехлестом на каждую сторону минимум 80 см. Гибка прутков также необходима для изготовления различных соединительных элементов, работающих на растяжение (к примеру, стандартный крюк, лапка, другое).

Как гнуть арматуру, чтобы она при этом сохранила свои прочностные характеристики, знает далеко не каждый. Стеклопластиковую согнуть невозможно, поэтому подобной обработке подвергают только стальную. Разрешается сгибать арматурные стержни исключительно механическим способом, не допуская острых углов в месте изгиба. Закругления требуется делать плавными – оптимальный радиус составляет 10–15 диаметров арматуры.

Следует знать, что арматура А3 в холодном состоянии гнется без потери прочности на угол 90° (так называемый прямой). Ее прочностные показатели снижаются приблизительно на 10 % при угле в 180°.

В настоящее время очень распространены как минимум 2 недопустимых способа сгибания арматуры:

  • место, где будет выполняться гибка, надпиливают посредством отрезной угловой машинки или подобным инструментом;
  • место сгиба греют паяльной лампой (сваркой, автогеном, на костре).

После подобных "подготовительных" работ используют подручный инструмент для гибки арматуры (молотки, кувалды, трубы и так далее). Очевидно, что оба приема ослабляют стержни в разы, а это может повлечь их разрушение под влиянием нагрузок. Все виды арматуры требуется гнуть в холодном состоянии без нарушения их целостности, если иное не указано проектировщиком.

2 Устройства для гибки арматурных прутков

За историю развития технологий строительства и металлообработки человечество изобрело далеко не одно приспособление для гибки арматуры. Принцип действия у всех одинаков, а отличие состоит в конструкциях оборудования и диаметре сгибаемой арматуры, зависящих от модели.

Деталь, подвергаемую изменению, фиксируют между центральным и упорным роликом (валом) устройства. Третьим роликом (гибочным) металл изгибают в нужную сторону на требуемый угол. Закругление можно делать как по часовой стрелке, так и против. Препятствием для деформации вдоль всей длины служит упорный вал, не позволяющий провернуться или сдвинуться незадействованной части заготовки.

Основных вариантов оборудования два:

  • ручные модели;
  • с механическим приводом.

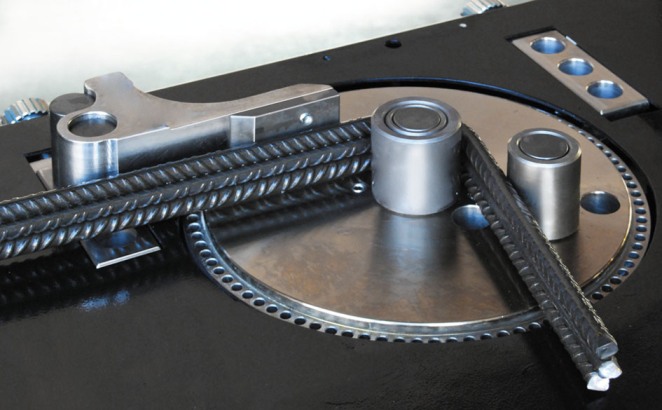

Приводные станки, кроме специальных, действуют по одной схеме. Рабочим органом является диск, который насажен на вертикальный вал и вращается в горизонтальной плоскости. На диске установлены изгибающий и центральные пальцы – между ними закладывают арматуру. Упорный ролик закреплен на стойке – арматура упирается в него при вращении диска и изгибается вокруг центральной втулки под действием изгибающего пальца, который двигается по наружной поверхности прута.

Станки отличаются по мощности, производительности и подразделяются на 3 группы в зависимости от назначения:

  • для легкой арматуры – диаметр прутков 3–20 мм;
  • тяжелой – 20–40 мм;
  • сверхтяжелой – 40–90 мм.

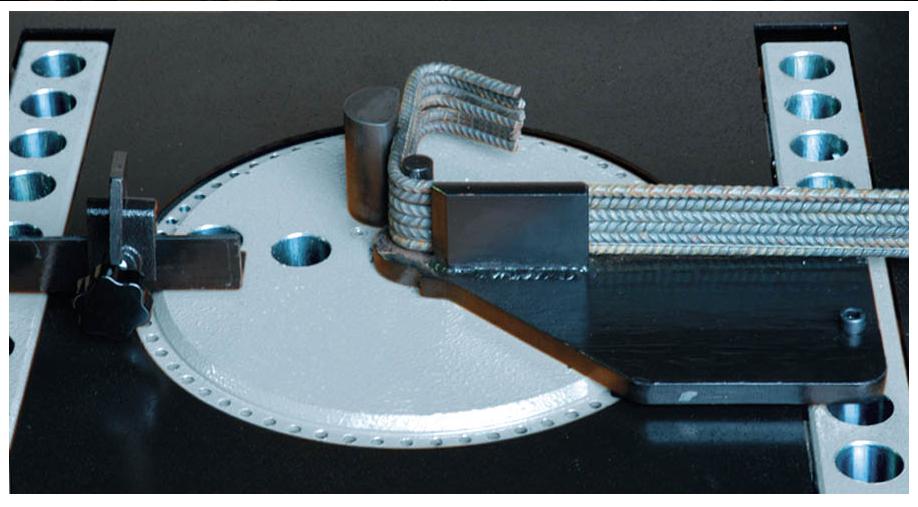

Подобное устройство для гибки арматуры способно согнуть несколько прутков одновременно. Выпускается также оборудование для диаметров 3–90 мм. Если необходимо изготовить сложную конструкцию с переменными углами сгиба, то лучше всего подойдет гидравлический станок. Он позволяет гнуть прутки более качественно, без образования на поверхности заготовки изломов и складок, сопровождающих напряжение металла. На таком станке можно выполнить изгиб под углом до 180°.

Ручные гибочные инструменты выпускают разных видов, в том числе переносные. Они достаточно просты в применении и доступны по цене. Для работы с прутками можно приобрести как специальный станок, так и трубогиб. Устанавливают этот инструмент на верстаках. Большинство устройств предназначено для сгибания прутков диаметром не более 14 мм. Такие станки вполне подходят для частного строительства, но непригодны при больших объемах работ.

Выбор оборудования для гибки определяется диаметром арматуры и объемом работ. Прежде чем приступить к обработке металла, следует учесть, что разные части прутка подвергаются различным напряжениям, внешняя – растяжению, а внутренняя – сжатию. Неправильный выбор станка или его неграмотное применение могут привести к появлению не только складок и изломов, но и к повреждению арматуры. Поэтому необходимо точное определение всех размеров заготовки, соответствующая настройка оборудования и правильная фиксация в нем прутка.

3 Самодельные устройства для сгибания – это может каждый!

Для гибки арматуры можно изготовить самостоятельно. Вариантов исполнения много, но все они похожи на заводской ручной станок. К металлической станине или плите приваривают упорный штырь или уголок. Затем устанавливают поворотную металлическую платформу, оснащенную рычагом, центральным и гибочным штырями. Расстояние между элементами конструкции зависит от диаметра прутков, которые предполагается гнуть. Ножки станины следует прикрепить к полу – это позволит работать с арматурой толщиной 6–12 мм.

Конструкция, выполненная на плите, будет являться переносным вариантом. Но для нее необходимо предусмотреть способ крепления по месту работы. Это могут быть отверстия под болты – для прикручивания к верстаку или иной основе. Можно также приварить с обратной стороны плиты 2 или более штырей, которые надо будет вставлять в отверстия основы. Возможности такого станка, скорее всего, будут ограничены диаметром арматуры в 10 мм.

4 Как согнуть арматуру руками – дешево и сердито

Когда специальные устройства отсутствуют, то можно, конечно, в ряде случаев обойтись и без них. Но необходимо помнить, что ручная гибка арматуры на порядок травмоопасней, чем на станке. Любое непродуманное действие, движение может привести к тому, что пруток или импровизированные приспособления спружинят или выскользнут и нанесут повреждение горе-мастеру.

Тонкие прутки до 8 мм при хорошей физической подготовке можно сгибать вручную даже без каких-либо приспособлений. Качество будет соответствующее – радиус сгиба будет слишком велик. Такая арматура вряд ли в полной мере выполнит возложенные на нее функции по укреплению фундамента.

Использование двух стальных труб значительно улучшит результат и позволит сгибать более толстые прутки. Чем длиннее трубы, тем больше может быть диаметр арматуры, и меньшие усилия потребуются. Схема работы – стержень фиксируют в одной трубе, а вторую надевают на выступающий конец заготовки и используют, как рычаг. Тонкие прутки можно будет сгибать прямо от земли, наступив на упорную трубу. Более продвинутый вариант – когда фиксирующая труба укрепляется до неподвижного состояния на верстаке в тисках, в земле (вкапывается, бетонируется) или другим способом.

Другой вариант с применением труб, когда в землю прочно вбивают 2 штыря, используемые в качестве упора для прутка на месте сгиба. Арматуру заводят между штырями. Обе трубы выполняют роль рычага. Вместо штырей можно использовать 2 близко растущих дерева, но защитникам природы это очень не понравится!

Можно также использовать нерекомендуемые способы, упомянутые выше, но только если это не отразится на надежности конструкции, или когда не важен результат. Гибка арматуры своими руками в этом случае начинается с закрепления прутка (необязательное условие). Место сгиба надрезают или раскаляют, а затем гнут арматуру в нужную сторону. При необходимости используют молоток или трубы.
