Бытовой сигнализатор загазованности помещения. Особенности установки и правила использования бытового сигнализатора загазованности Бытовые газовые сигнализаторы


Сигнализатор загазованности монтируют на стене в том месте, где может быть наиболее вероятна утечка газа (возле котла, газовой колонки или счетчика, около газовой плиты). Расстояние по горизонтали от газового оборудования не должно превышать 400 см.


Высота установки зависит от плотности газа. Пропан тяжелее метана и окиси углерода, и поэтому он скапливается вблизи от пола. Если Вы решили установить не только сигнализатор загазованности , но и клапан-отсекатель, то необходимо обратиться в специализированную компанию, у которой имеется лицензия на такие работы.

Монтаж (установка )системы автоматического контроля загазованности (САКЗ) требует высокой квалификации и ряда специфических знаний. Еще на этапе планирования необходимо тщательно обследовать помещение, в котором будут установлены устройства контроля. Особое внимание следует обратить на места, в которых может скапливаться газ (ниши, углубления). Проект ни в коем случае не должен допускать наличия «мертвых зон». Сигнализаторы и измерители концентрации должны контролировать все помещение.

Расстояние от датчика до потолка должно быть не менее 10-20 см. Сигнализаторы и измерители должны быть удалены от газовых приборов не менее чем на 1 м. При этом не допускается их монтаж (установка ) около вентиляционных отверстий, открытых форточек, прочих мест, в которых получаемые данные не будут отображать реальную ситуацию. Количество датчиков должно соответствовать площади помещения. На каждые 80 м 2 устанавливается по одному датчику.

  • Классификация систем автоматического контроля загазованности .
  • загазованности «Кристалл-2».

Система автоматического контроля загазованности «Кристалл-2» Ду 40 (СО+СН4) предназначена для непрерывного автоматического контроля атмосферы помещений потребителей газа на содержание природного (сжиженного) газа – ГОСТ 5542-87.

  • Система загазованности «Кристалл-2» Ду 40 предназначена для контроля содержания природного газа и оксида углерода в воздухе контролируемых помещений.

Система загазованности обеспечивает:

  • — перекрытие трубопровода подачи газа клапаном в аварийной ситуации;
  • — выдачу звуковой и световой сигнализации с запоминанием причины аварии и отображением этой информации на выносном пульте контроля ВПК-1 (при наличии).
  • В стандартную комплектацию системы загазованности «Кристалл-2» входит:

— сигнализатор загазованности по метану — СЗЦ-1;
— сигнализатор загазованности по оксиду углерода- СЗЦ-2;
— клапан электромагнитный – КЗЭГ-НД;
— кабель соединительный «сигнализатор -клапан» длиной 5 метров;
— кабель соединительный «сигнализатор —сигнализатор » длиной 5 метров.

Бытовой АВУС-Д.


Сигнализатор утечки бытового газа АВУС-Д.

Бытовой АВУС-Д специально разработан для защиты жилых построек и зданий от утечки бытового газа и предназначен для непрерывного автоматического контроля концентрации горючего газа (природный и сжиженный газ) в воздухе жилых помещений.

сигнализатор загазованности «Хоббит-Т»

Стационарный многоканальный автоматический сигнализатор загазованности «Хоббит-Т» с цифровой индикацией показаний и его модификации предназначаются для:

  • — измерения содержания токсичных газов в воздухе рабочей зоны;
  • — измерения содержания горючих газов в воздухе рабочей зоны;
  • — измерения содержания кислорода в воздухе рабочей зоны;
  • — измерения содержания метана и угарного газа в воздухе рабочей зоны.

Область применения сигнализатор загазованности «Хоббит-Т».

Сигнализатор загазованности Хоббит-Т может использоваться при различных работах в производственных помещениях, которые оборудованы газогорелочными устройствами (промышленные котельные, топочные и т.д.), автозаправки и другие промышленные помещения, где необходим контроль загазованности горючих газов.

Прибор загазованности «Хоббит-Т» используется в канализационных насосных станциях, на предприятиях, которые работают с морозильными камерами, в химических производствах, которые производят синтетические продукты, на парковках, закрытых стоянках, паркингах и т.д.

Сигнализатор загазованности БУГ-3М.

БУГ-3М - сигнализатор оксида углерода, предназначенный для измерения массовой концентрации оксида углерода и сигнализации о превышении предельно допустимых концентраций оксида углерода в воздухе.

Область применения сигнализатор загазованности БУГ-3М - помещения котельных различной мощности, СТО, автостоянки, взрывобезопасные зоны прочих производственных помещений.

Функциональные особенности БУГ-3М:



С игнализаторы загазованности устанавливают в жилых зданиях, в коттеджах и многоквартирных домах и в других бытовых помещениях с газовыми приборами, а также в невзрывоопасных зонах объектов.

Принцип действия датчика крайне прост. Сигнализатор загазованности выдает аварийный световой и/или звуковой сигнал, при превышении одного из допустимых порогов концентрации газов в помещении, где установлено газовое оборудование, блокируя при этом подачу газа.

Выполняя специалисты Пушкинской ЗнергоГазовой компании строго придерживаются всех требований государственных стандартов и других регламентирующих документов.

При выполнении необходимых технологических операций по установке персонал Пушкинской ЗнергоГазовой компании тщательно соблюдает предписания производителя и применяет только качественные материалы и инструменты.

  • Система загазованности обеспечивает перекрытие в газовой трубе подачу газа в аварийной ситуации.


Сигнализатор загазованности устанавливается в домах, в которых установлено газовое оборудование, работающее в автоматическом режиме. Такие помещения должны быть оснащены системами контроля загазованности и обеспечения пожарной безопасности (сигнализатор загазованности , пожарный извещатель и электромагнитный клапан) с автоматическим отключением подачи газа и выводом сигналов на диспетчерский пункт или в помещение с постоянным присутствием персонала, если другие требования не регламентированы соответствующими нормативными документами.

Системы контроля загазованности и системы обеспечения пожарной безопасности с автоматическим отключением подачи газа в жилых зданиях при установке отопительного, водогрейного и климатического оборудования следует предусматривать в зданиях независимо от места их установки: в подвальных, цокольных этажах или в пристройке к зданию и независимо от тепловой мощности.

Метрологическая поверка сигнализатора загазованности производится ежегодно. Проверять работоспособность датчиков самостоятельно запрещено. Это может вывести их из строя.

  • Если Вами самостоятельно обнаружена неисправность , то необходимо вызвать компанию обслуживающую данный прибор.
  • В остальном обслуживание сигнализатора загазованности заключается в основном в удалении пыли с решетки в его корпусе.
  • Гарантийный срок на датчик загазованности составляет обычно не более 2-х лет, но средний срок его службы составляет до 8 лет.
  • На нашем рынке в основном представлены следующие приборы российских производителей:
  • — СТГ-1, СТГ-3, СОУ-1 (СПО «Аналитприбор»);
  • — СЗ-2 («СГК»);
  • — БУГ, ЭКО (Газотрон-С).
  • Есть и импортные газоанализаторы компании «Seitron», но мы Вам советуем приобретать отечественные сигнализаторы загазованности , так как их ремонт и замена обходятся гораздо дешевле.
  • Стоимость отечественного колеблется в пределах от 1400 до 4000 рублей в зависимости от количества его функций.

Как видно, приобретение и установка (монтаж
под силу каждой семье. Что же касается его необходимости, то она очевидна. Такое небольшое и недорогое устройство может предотвратить страшные аварии, связанные с гибелью людей и разрушением зданий.


Уже почти невозможно представить себе нормальную комфортную жизнь без газового оборудования в доме. Использование приборов на газу позволяет нам отопить помещения, приготовить пищу, обеспечить дома горячей водой. И все эти приборы могут быть потенциально опасными - возможна утечка газа, что способно вызвать пожар или отравление людей. Для предотвращения этих несчастий устанавливают газосигнализаторы - устройства для контроля уровня горючих газов в воздухе. Приборы оповещают об утечке звуковым и световым сигналом, что может спасти жизни, здоровье людей, имущество.

Виды газосигнализаторов и их функции

Сигнализаторы загазованности используются в помещениях бытового назначения, в топочных, котельных, на промышленных объектах. В зависимости от их назначения различают бытовые и промышленные. Первые устанавливают степень загазованности и срабатывают в случае, если концентрация газа превышает заданные параметры. Вторые имеют более сложную конструкцию и представляют собой целые комплексы датчиков и пультов управления для измерения и отображения концентрации газов в воздухе. Газосигнализаторы бытового типа могут контролировать концентрацию окиси углерода, пропана и метана.

Многоканальный газосигнализатор может быть установлен для определения метана и угарного газа

Приборы могут определять наличие в воздухе нескольких газов, например, окиси углерода и метана. Такие модели хорошо подходят для монтажа в помещениях, где установлено отопительное оборудование. Устройства могут различаться типом питания. Чаще всего используют сигнализаторы на 220 В.

Газосигнализаторы могут быть автоматического и ручного действия. Измерения уровня загазованности строятся на разных принципах:

  • физический метод анализа;
  • физический метод анализа с физическими реакциями;
  • физический метод анализа с физико-химическими реакциями.

Кроме подачи звуко-светового сигнала об уровне загазованности, превышающем заданный, бытовые сигнализаторы могут выполнять и другие функции:

  • обеспечивать срабатывание электромагнитного клапана-отсекателя, перекрывающего поступление газа;
  • возможность подключения реле, управляющего вытяжным вентилятором, оповещателем, отправляющим на диспетчерский пульт специальный сигнал, и другими устройствами;
  • возможность подключения дополнительного оборудования;
  • автономные источники питания;
  • функция самодиагностики, предоставляющая информацию о состоянии прибора и его элементов.

Очень полезной будет функция памяти у некоторых моделей, чтобы сохранять результаты замеров.

Некоторые виды сигнализаторов определяют уровень содержания в воздухе нескольких газов. Такие модели называют комбинированными

Технология монтажа газосигнализатора

Установить бытовой сигнализатор газа можно своими руками. Необходимо определить место расположения датчика, установить его и подвести питание, после чего подключить дополнительное оборудование. Подробная инструкция по монтажу и схема подключения указаны в паспорте конкретного устройства. Расположение газосигнализатора определяется заранее - еще на этапе проектирования системы газификации.

Специалисты напоминают: при установке газосигнализатора необходимо учитывать все требования нормативных документов. Регулируют этот вопрос соответствующие пункты таких нормативных актов:

  • Федеральный закон N 384-ФЗ;
  • СНиП 42-01-2002;
  • СП 62.13330.2011;
  • СП 41-108-2004.

Если есть сомнения в собственных силах, недостаточно знаний для выбора места для размещения датчика, лучше пригласить газовщиков.

При установке газосигнализаторов нужно следовать инструкции, строительным нормам и правилам

Сигнализатор ставят в местах, где наиболее вероятна утечка газа - рядом с котлом, газовой колонкой для горячего водоснабжения, счетчика, кухонной плиты. Максимальное расстояние от датчика до газового оборудования - 4 м. Запрещается размещать приборы в таких местах:

  • вблизи источников открытого огня, газовых горелок, духовок; расстояние должно быть не менее 1 м;
  • рядом с местами, способными стать источниками появления капель жира, частиц пыли, пара или пепла;
  • рядом с окнами, неизолированными дымоходами или вентиляцией;
  • вблизи лако-красочных составов, растворителей, горючих и топливных материалов.

При определении высоты установки сигнализатора необходимо учитывать вид прибора, поскольку датчики, реагирующие на разные газы (CH4, C3H8, СО), определяют плотность воздуха и газа. Ориентироваться следует на такие расстояния:

  • для датчика, определяющего СО (окись углерода), - 1,8 м выше пола, но не ниже 0,3 м до потолка;
  • C3H8 (пропан) - максимум 0,5 м от пола, а если есть какие-либо заметные углубления, необходимо позаботиться об установке дополнительного датчика;
  • CH4 (метан) - 0,5 м от потолка;
  • CH4 и СО (комбинированный) - 0,3 м-0,5 м до потолка.

Способ крепления может отличаться в зависимости от модели, но, как правило, бытовые газосигнализаторы крепят с помощью дюбелей. Обычно для установки датчиков в корпусе предусмотрены специальные отверстия. Перед монтажом обязательно следует внимательно ознакомиться с паспортом изделия.

В паспорте каждой модели указаны температуры, при которых возможна эксплуатация прибора. Длительное хранение в условиях низких температур может сказаться на работоспособности сигнализатора. Чтобы ее восстановить, нужно оставить прибор в помещении на 3-4 часа при комнатной температуре. В руководствах по эксплуатации некоторых сигнализаторов на СО описана процедура восстановления нулевого порога. Обычно она занимает несколько минут.

Особое внимание уделите температурному режиму эксплуатации, в некоторых случаях необходимо выдержать прибор при комнатой температуре

Зачем нужны электромагнитные клапаны-отсекатели?

Это устройства, позволяющие оперативно перекрывать подачу газа в случае срабатывания сигнала загазованности. Клапаны монтируют на входе газопровода. Устройства могут отличаться по диаметру, питанию, типу самого клапана. Последний критерий особенно важен.

Различают нормально-открытые и нормально-закрытые клапаны. Нормально-открытые называют еще импульсными, потому что электрический сигнал поступает на катушку такого клапана только в момент срабатывания устройства. На катушку нормально-закрытого клапана напряжение подается в момент открывания, а отсечка происходит, когда напряжение пропадает.

Отечественные модели проще в обслуживании и ремонте, чем зарубежные аналоги

В быту рациональнее всего использовать нормально-открытый клапан, работающий от сети 220 В. В случае перебоев с энергоснабжением устройство не срабатывает, что позволяет без ограничений пользоваться газовыми приборами, не зависящими от электроэнергии. В открытом состоянии клапан не требует расхода электроэнергии для работы.

Как и все приборы, нормально-открытый клапан имеет некоторые ограничения в использовании. Его нежелательно устанавливать вместе с датчиком газа, проверяющим свои выходы в автоматическом режиме при каждом включении питания. Устройство будет срабатывать в эти моменты. Поэтому еще до покупки клапана следует тщательно ознакомиться с особенностями его работы. Основная информация указывается в документации к прибору.

Монтаж и подключение клапана-отсекателя своими руками не допускается. Этот вид работ должен выполняться только специализированными организациями, которые имеют соответствующие разрешительные документы.

Правильное обслуживание газосигнализаторов

Бытовой сигнализатор загазованности прост в эксплуатации и не нуждается в каком-либо специальном обслуживании. Уход, который следует обеспечить, минимален и состоит в регулярном протирании устройства для удаления пыли, загрязнений, паутины. Важно следить, чтобы пыль не накапливалась и не попадала в корпус датчика через решетку.

Поверка сигнализаторов проводится каждый год. Недопустима самостоятельная поверка с помощью «бабушкиных методов», например, подачей на датчик 100-процентной смеси газа от зажигалки или другого устройства. Такие поверки иногда заканчиваются выходом из строя чувствительного элемента датчика. Необходимо обеспечить метрологическую поверку у специалистов. Услуга платная, и это следует учесть заранее.

Если обнаружена неисправность системы газового контроля, нужно обеспечить хорошую вентиляцию в помещении и вызвать газовую службу. До приезда специалиста не следует включать электрические приборы или пользоваться открытым огнем.

Специалисты рекомендуют отдать предпочтение газосигнализаторам отечественного производства, поскольку в случае необходимости замены устройства они обходятся дешевле импортных аналогов при покупке и в ремонте. Кроме того, ремонт обычно осуществляется быстрее.

Бытовой сигнализатор загазованности - несложный и недорогой прибор, который может себе позволить практически каждый. Хлопот с его обслуживанием практически никаких, необходимо только своевременно поверять устройство и протирать от пыли. Этот простой прибор может однажды спасти вашу жизнь и жизни людей, которые вам дороги. Задайте себе вопрос, стоит ли установить сигнализатор, - и наверняка ответ будет положительным.

Газовое отопление и горячее водоснабжение обеспечивает более высокий уровень комфорта, чем электрическое, дровяное или любое другое, однако оно же является источником повышенной опасности. Это в полной мере относится и к кухонной печи, работающей на сжиженном или магистральном газе. Метан и другие углеводороды, смешиваясь с воздухом в определенных пропорциях образуют взрывоопасное вещество, воспламеняющееся от любой искры, а оксид углерода (угарный газ) связывается с эритроцитами крови и лишает их способности транспортировать кислород. Поэтому необходимы устройства, обнаруживающие оба вида опасных веществ до того, как их концентрация достигнет угрожающих значений.

В этой статье мы расскажем о:

  • бытовых сигнализаторах загазованности помещения и принципах их работы;
  • причинах загазованности помещений;
  • типах газосигнализаторов и их возможностях;
  • установке и обслуживании этих устройств;
  • наиболее популярных моделях.

Как работает газоанализатор

Основа бытового газоанализатора – чувствительный элемент (датчик), который определяет количество СО и СН 4 , С 3 H 8 и других в воздухе. В бытовых устройствах используют чувствительные элементы двух типов:

  • электрические;
  • оптические.

В основе работы электрических датчиков лежит способность некоторых металлов и сплавов менять свое сопротивление под воздействием различных газов. Этот тип датчиков наиболее эффективен в отношении углеводородов, поэтому его используют для определения концентрации пропана, бутана и метана. Оптический чувствительный элемент работает по другому принципу, он определяет способность воздуха поглощать инфракрасное излучение. Этот тип датчиков чаще используют для определения уровня угарного газа, отличающегося более высокой поглощающей способностью. Бытовые газоанализаторы обладают меньшей точностью, чем промышленные, но даже их разрешающей способности хватает для обнаружения угрозы до того, как количество газа приблизится к потенциально опасному значению.

Когда датчик определяет наличие в воздухе угарного газа или углеводородов, он подает сигнал на исполнительное устройство, которое приводит в действие звуковой излучатель. Некоторые модели оснащают выходным реле для подключения аварийного клапана и вытяжного вентилятора. При срабатывании датчика они перекрывают подачу газа и проветривают помещение, снижая уровень угрозы до полностью безопасной и позволяя сразу же приступать к поиску и устранению причин утечки.

Причины загазованности помещения

Правильно работающая система отопления или подогрева воды исключает любое появление угарного или горючего газа в помещении, поэтому загазованность всегда связана с нарушением работы одного или нескольких устройств этой системы. Вот причины появления углеводородов:

  • нарушение герметичности резьбовых соединений;
  • падение тяги и отказ автоматики котла;
  • угасание огня из-за избыточной тяги и отказ автоматики.

Вот причины появления угарного газа:

  • падение тяги из-за засорения или разрушения дымохода;
  • засорение вентиляционных каналов;
  • неправильная работа управляющего блока котла;
  • нарушение герметичности камеры сгорания.

Типы газоанализаторов

Все бытовые газоанализаторы можно поделить на типы по:

  • источнику питания;
  • чувствительности;
  • индикации газа, концентрация которого превысила норму;
  • возможности подключения исполнительных устройств.

По типу питания устройства делят на работающие от батареек (автономные) и сети 220 вольт. Первые более надежны в долговременном плане, ведь их работа не зависит от отключений электроэнергии, зато требуют регулярной замены батарей. Забыть о замене батарей сложно, потому что звуковой сигнал включается задолго до того, как батареи полностью разрядятся. Сетевые устройства не требуют замены батарей, а более дорогие модели оснащают встроенным аккумулятором, который позволяет им работать долгое время даже при отключении света.

Различаются устройства и по чувствительности, однако даже самые слабые способны обнаружить опасные вещества до того, как их количество станет представлять угрозу. Чувствительность указывают в % от нижнего концентрационного предела распространения пламени (НКПР). К примеру, НКПР пропана составляет 31000 мг/м 3 , то есть содержание в одном кубометре воздуха 31 грамма пропана превращает воздух во взрывоопасную смесь. Если же содержание пропана ниже, то поджечь эту смесь невозможно. Недорогие газосигнализаторы информируют о появлении газа, но не сообщают, какое из опасных веществ появилось в комнате. Этого вполне достаточно для обеспечения безопасности, ведь какое бы из веществ не появилось в комнате, первичные действия всегда одинаковы. Необходимо:

  • перекрыть подачу газа;
  • открыть окна или активировать вытяжную вентиляцию;
  • вызвать специалистов для проверки системы отопления и горячего водоснабжения, а также кухонной плиты.

Более дорогие и совершенные устройства не только подают сигнал тревоги, но и показывают, концентрация какого газа достигла опасного значения. Это может быть полезно в тех случаях, когда причину утечки можно устранить самостоятельно. Например, забитый сажей дымоход не обеспечивает нужной тяги, поэтому увеличение уровня угарного газа может побудить владельца или жильца дома прочистить дымоход штатным способом. Сообщение об утечке горючего газа побудит владельца или жильца квартиры/дома проверить конфорки на печи, возможно одна из них открыта.

Самые дешевые датчики только подают звуковой сигнал, поэтому перекрывать аварийный клапан и включать вытяжную вентиляцию приходится в ручную. Более дорогие и совершенные модели оснащены реле или электронными ключами, предназначенными для управления такими устройствами. Благодаря реле, можно самостоятельно объединить все устройства в одну сеть с единым управлением, что повысит безопасность использования газового оборудования.

Функции и возможности устройства

Чтобы правильно выбрать детектор газа , необходимо понимать, какие функции оно должно выполнять, а чем можно пожертвовать. Вот список наиболее важных функций, с кратким описанием:

  1. Звуковая и оптическая сигнализация – обычно это пищалки и лампочки, работу которых невозможно не заметить, находясь рядом с ними. Однако если вы находитесь в другой комнате и громко играет музыка или работает телевизор, то эта функция бесполезна.
  2. Реле или электронные ключи – предназначены для активации одного или нескольких устройств, подключенных к одному сигнальному проводу и запитанных от сети или автономного источника питания. Чаще всего к ним подключают аварийный клапан, вытяжной вентилятор и мощную сирену, которую невозможно не услышать даже при громко играющей музыке. Эта функция серьезно повышает газовую безопасность дома или квартиры, однако бесполезна без остальных устройств.
  3. Возможность работы от двух источников питания – батарей/аккумуляторов и сети 220 вольт. Эта функция увеличивает как газовую безопасность, так и стоимость оборудования.
  4. ЖК или светодиодный индикатор – эта функция увеличивает стоимость оборудования, но делает его более универсальным. Ведь на индикаторе отображается масса полезной информации, от заряда батарей/аккумуляторов и до процентного содержания того или иного газа в воздухе. Однако эта функция малополезна для устройств, работающих от сети и не имеющих отдельных датчиков для угарного и горючего газов.
  5. Возможность подключения к GSM/Wi-Fi сигнализации или соответствующий встроенный блок – эта функция очень полезна, если вы в отъезде, а дома произошла утечка какого-то газа и датчик выполнил все необходимые действия, то есть перекрыл подачу газа и провентилировал помещение. Получив информацию о ЧП вы сможете более точно распланировать свой график и найти время и возможность, чтобы вызвать мастера для проверки системы. Однако эта функция бесполезна для устройств, к которым не подключены аварийный электромагнитный клапан и вытяжной вентилятор.

Установка

Перед установкой необходимо правильно выбрать место, ведь у каждого газа своя плотность. Кроме того, многое зависит от влажности в комнате, системы вентиляции и других факторов. Поэтому место установки можно выбрать самостоятельно, опираясь на различные инструкции, а можно доверить специалисту газовой службы. Если же вы решили делать все самостоятельно, то следуйте этим рекомендациям:

  • датчик угарного газа устанавливайте не ниже 1,8 м от пола и не выше, чем в 0,3 м от потолка;
  • датчик метана ставьте не ниже полуметра от потолка;
  • датчик пропана ставьте не выше полуметра от нижней точки пола;
  • расстояние до газового прибора, за которым должен следить датчик, не должно быть больше четырех метров;
  • расстояние от печки или духовки до датчика не должно быть меньше одного метра.

Самостоятельно вы можете поставить лишь датчик, не подключенный к аварийному электромагнитному клапану. Если же вы хотите поставить датчик, соединенный с клапаном, то как выбор места для установки, так монтаж и подключение должен выполнять работник газовой службы. Причем сначала инженер этой службы составит проект и, только после этого рабочий установит датчик, врежет в трубу клапан и соединит их друг с другом проводом (если они не связаны радиоканалом, сетью Wi-Fi, или блоками GSM).

Обслуживание

Самостоятельно вы можете лишь вытирать пыль с датчика, а калибровку и проверку работоспособности должен проводить работник газовой службы со специальным оборудованием. Попытка самостоятельно чистить или настраивать датчик скорее всего закончится его повреждением. Достаточно раз в квартал протирать корпус датчика чистой слегка влажной тряпкой. Если же вам кажется, что датчик неисправен или работает неправильно, то сразу же вызывайте работника газовой службы. Он проверит газовый состав воздуха и, вы либо убедитесь, что с датчиком все в порядке, либо поймете, что его нужно менять.

Описание моделей

Если вы собираетесь купить сигнализатор загазованности природным или углекислым газом, то представляем вашему вниманию несколько наиболее популярных моделей:

  1. СЗ-1-Р – сигнализатор загазованности природным газом, работающий от батареек или аккумулятора. Оснащен световой и звуковой индикацией, а также реле для подключения дополнительных устройств. При срабатывании включает электромагнитный клапан и подает сигнал на пульт оператора диспетчерской или блоки связи. Чувствительность 10 и 20 НКПР. Стоимость прибора 4 тысячи рублей.
  2. Система СГК-2-Б – состоит из датчиков природного и угарного газа, а также электромагнитного аварийного клапана, соединенных сигнальным кабелем длиной 5 м. К ним можно подключить выносной пульт контроля со звуковой и световой индикацией, который показывает, какой газ превысил допустимую концентрацию. Система поддерживает подключение дополнительных блоков (GSM, Wi-Fi, радиоканал). Чувствительность 10–20 НКПР. Стоимость комплекта зависит от диаметра газовой трубы и составляет 7–9 тысяч рублей.
  3. Sapsan GL-100A – система контроля утечки газа, состоящая из датчика природного газа и электромагнитного клапана. Датчик и клапан работают от одного источника питания (батареи или аккумуляторы). Чувствительность 20 НКПР. Стоимость комплекта 3 тысячи рублей.
  4. «Кенарь» GD100-CN – датчик утечки метана и угарного газа. Чувствительность 10 НКПР. По пропану и бутану чувствительность 20–30 НКПР. Датчик работает от сети 220 вольт, встроенного аккумулятора нет. Поддерживает подключение электромагнитного клапана и сирены пожарной сигнализации. Стоимость 2600 рублей.

Трудно представить современную жизнь без использования газа, а значит, и без оборудования, которое на нем работает. Газ используется для приготовления пищи, отопления дома и .

Но все приборы, использующие газ, являются потенциально опасными, их использование требует строгого соблюдения определенных правил. Но при всем этом мы постоянно слышим об очередных происшествиях, связанных с взрывом газа.

Обычно причиной всех этих аварий и несчастных случаев является утечка газа. И даже у добросовестных потребителей, выполняющих все правила использования газовых приборов, может случиться несчастье, поскольку оборудование стареет и периодически выходит из строя.

Для предотвращения тяжелых последствий утечки газа используются газосигнализаторы.

Основной функцией этих приборов является контроль уровня горючих газов в воздухе. При достижении определенной концентрации газа, прибор включает звуковое и световое оповещение об утечке, что позволяет людям своевременно отреагировать и предотвратить аварию.

Газосигнализатры широко используются на промышленных объектах, где используется газ, в котельных и в помещениях бытового назначения. Поэтому, в зависимости от назначения, приборы делятся на промышленные и бытовые.

Промышленные имеют более сложное устройство и представляют собой комплексы, состоящие из и .

Приборы бытового назначения утроены проще и предназначены для измерения концентрации газов, часто используемых в быту:

  • метана (CH4);
  • пропана(C3H8)
  • окиси углерода (CO), которая известна как «угарный газ».

Угарный газ наиболее опасен, так как не имеет ни запаха, ни цвета, ни вкуса, в отличие от пропана и метана, которые можно ощутить по запаху. Он соединяется с гемоглобином крови в 300 раз быстрее кислорода и блокирует его поступление в кровь. Действуя на головной мозг и нервную систему, окись углерода убивает очень быстро.

Даже небольшое, но хроническое содержание газа в помещения приводит к хронической интоксикации организма, что проявляется такими признаками как:

  • тошнота;
  • головная боль;
  • снижение умственных способностей;
  • мышечная слабость;
  • нарушения памяти.

Всех этих проблем можно избежать, используя газосигнализаторы, способные вовремя оповестить о возникшей опасности.

Основные причины повышения загазованности помещений

Чаще всего такими причинами становятся неисправности оборудования или неверный режим эксплуатации газовых приборов, к которым относятся , кухонные газовые печи, газовые колонки для нагрева воды.

Основным неисправностями являются:

Регулярное профилактическое обслуживание газового оборудования является лучшей профилактикой возникновения аварий. Но, тем не менее, установка газосигнализатора всегда желательна.

По режиму работы сигнализаторы загазованности могут быть:

  • с постоянным режимом;
  • с периодическим.

В зависимости от вида используемых датчиков они делятся на:

  • оптические;
  • химические;
  • термохимические.

Газосигнализатр может представлять собой:

  • моноблок, когда датчики встроены в сигнализатор;
  • блок управления с выносными датчиками.

По количеству определяемых газов приборы могут быть оно- или двухкомпонентными. Первые могут определять только один вид газа (окись углерода или метан), а вторые – оба.

Приборы с выносными датчиками могут иметь один или два канала измерения. К каждому из каналов подключается датчик, определяющий какой-либо вид газа. Хотя можно ко всем каналам подключить и одинаковые датчики.

Использование выносных датчиков делает возможным контролировать уровень загазованности на расстоянии до 200 м.

Если имеется несколько источников возможной утечки газа, то имеет смысл подключить несколько моноблочных приборов к одному исполнительному устройству, способному перекрыть газ.

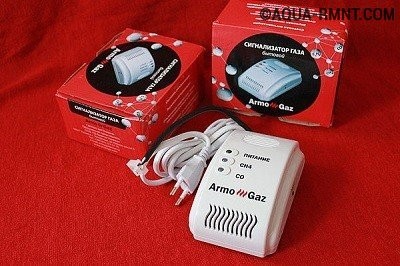

Корпуса приборов различных производителей могут иметь различные размеры, форму и цветовое исполнение.

Основные функции газосигнализатора

Эти приборы являются многофункциональными устройствами, причем сигнализаторы разных производителей могут быть снабжены различным набором возможностей. Поэтому при покупке нужно ориентироваться на конкретные потребности вашей системы.

Основные функции, присущие практически всем видам датчиков:

  • звуковое и световое оповещение превышения уровня загазованности;
  • выходное реле, через которое можно подключить такие устройства как дополнительный оповещатель, вытяжной вентилятор, сигнал на диспетчерский пульт и некоторые другие;
  • возможность подключения электромагнитного , отсекающего подачу газа;
  • выходы для подключения дополнительного оборудования от датчика;
  • у некоторых приборов реализована возможность работы от автономного источника питания.

Установка бытового сигнализатора

Чаще всего бытовые приборы питаются от сети напряжением 220 В.

Установку прибора можно осуществить и своими руками, но при этом необходимо учитывать все требования к установке, регламентируемые следующими нормативными документами:

  • Федеральный закон № 384-ФЗ;
  • СНиП 42-01-2002;
  • СП 41-108-2004;
  • СП 62.13330.2011.

Установка выполняется в следующем порядке:

  1. Выбор места монтажа сигнализатора и подготовка проекта.
  2. После установки прибора к нему подключают кабели исполнительных систем.
  3. Производится настройка оборудования.
  4. Тестирование работоспособности системы.

При любых затруднениях лучше обратиться в газовую службу.

Сигнализатор монтируют на стене в том месте, где наиболее вероятна утечка газа (возле котла, газовой колонки или счетчика, около газовой плиты). Расстояние по горизонтали от газового прибора не должно превышать 400 см.

Есть места, где категорически запрещается размещать газосигнализатор:

  • рядом с открытыми окнами или около ;
  • рядом с неизолированными дымоходами;
  • в тех местах, где на прибор может попасть жир, пыль, пар или пепел;
  • не расстоянии менее, чем 100 см от газовых духовок и горелок;
  • в местах, где хранятся бензин, растворитель или краски.

Места крепления датчиков также регламентируются в зависимости от того, какой именно газ должен определять сигнализатор:

  • окись углерода – не ниже, чем на высоте 180 см от пола и не выше, чем 30 см от потолка;
  • метан – не ниже, чем 50 см от потолка;
  • пропан – не выше чем 50 см от пола (при наличии в полу любых углублений, где может скопиться газ, в них должен быть установлен дополнительный сигнализатор);
  • комбинированный датчик, определяющий как метан, так и угарный газ – на расстоянии от 30 — 50 см от .

Высота установки зависит от плотности газа. Пропан тяжелее метана и окиси углерода, поэтому скапливается вблизи от пола.

Если вы решили установить не только сигнализатор загазованности, но и клапан-отсекатель, придется обратиться в специализированную компанию, у которой имеется лицензия на такие работы.

Поверка и обслуживание сигнализатора

Метрологическая поверка прибора производится ежегодно. Проверять работоспособность датчиков самостоятельно запрещено. Это может вывести их из строя.

Если вами самостоятельно обнаружена неисправность прибора, то необходимо вызвать газовую службу.

В остальном обслуживание газосигнализатора заключается в основном в удалении пыли с в его корпусе.

Гарантийный срок на датчик составляет обычно не более 2-х лет, но средний срок его службы составляет до 8 лет.

На нашем рынке в основном представлены следующие приборы российских производителей:

  • СТГ-1, СТГ-3, СОУ-1 (СПО «Аналитприбор»);
  • СЗ-2 («СГК»);
  • БУГ, ЭКО (Газотрон-С).

Есть и импортные газоанализаторы компании «Seitron», но специалисты советуют приобретать отечественные изделия, так как их ремонт и замена обходятся гораздо дешевле.

Стоимость отечественного сигнализатора колеблется в пределах от 1400 до 4000 рублей в зависимости от количества его функций.

Как видно, приобретение и установка такого прибора под силу каждой семье. Что же касается его необходимости – она очевидна. Такое небольшое и недорогое устройство может предотвратить страшные аварии, связанные с гибелью людей и разрушением зданий.

Нормальное функционирование газовых агрегатов невозможно без контрольно-измерительного оборудования. В котельной, на парковке, в гараже, доме или квартире обязательно нужно установить газоанализатор, сигнализатор загазованности на природный и углекислый газ, бытовой и переносные датчик утечки газа.

Датчики загазованности на природный и углекислый газ

Датчики уровня дизельного топлива и датчики уровня воды – устройства для контроля остатков горючего в топливных резервуарах и баков для воды.

Дифференциальные датчики давления, датчики давления, преобразователи давления, дифманометры для контроля давления в технологических системах, загрязненности фильтров, уровня различных сред в резервуарах, защиты насосов от сухого хода, определения расхода жидких и газообразных сред. Реализуются приборы от компаний Wika, DUNGS, ПРОМА, Теплоконтроль.

Погружные преобразователи давления и уровня, монтируемые непосредственно в бак при помощи резьбового соединения или троса. Особым спросом пользуются индикаторы WIKA, ПРОМА, Siemens, Madas.

Кроме датчиков загазованности на углекислый и природный газ, переносных датчиков утечки природного газа есть и другое контрольно-измерительное оборудование.

Контрольно-измерительное оборудование

Манометры – приборы для измерения и корректировки уровня давления природного и углекислого газов, жидкостей и испарений.

Аксиальные манометры Wika для закрытых и открытых отопительных систем. Выдерживают температуру до 150 °С.
Радиальные манометры для закрытых и открытых систем отопления. Отличаются высокой точностью измерений. Представлены приборы от производителей Wika, Манотомь, СТЕКЛОПРИБОР, Саранский приборостроительный завод, Росма, Прома.

Термоманометры – приборы для автоматизации отопительных систем и систем горячего водоснабжения. Выполняют функцию контроля параметров нагрева и давления рабочей среды.

Термометры – контрольно-измерительное оборудование для отопительных систем и систем горячего водоснабжения. Приборы выполняют измерения температуры в трубопроводе.

Аксиальные биметаллические термометры, представленные в металлическом корпусе. Отличаются точностью замеров, долговечностью.
Накладные биметаллические термометры, реализующиеся в наборе с пружиной для установки на трубу (Wika).

Счетчики воды – контроллеры для учета расходов воды. Устанавливаются в системах холодного и горячего водоснабжения.

Бытовые переносные датчики утечки природного газа.

Бытовые переносные сигнализаторы утечки газа

Сигнализаторы загазованности Seitron – переносные датчики для определения опасной концентрации газов (природный газ, угарный газ, сжиженный газ, углекислого газа), газоанализаторы горения для наладки оптимального горения топлива.

Наша компания предлагает контрольно-измерительное оборудование от известных европейских производителей (Seitron, WIKA, Madas и др.): газоанализаторы, сигнализаторы, датчики утечки газа, бытовые комплекты контроля загазованности, газовые клапаны, электромагнитные клапан, клапаны безопасности. Вся продукция сертифицирована и отвечает нормам государственных стандартов.
