Автоматический и ручной переключатели фаз. Схемы электронных виключателей питания

Электронный выключатель схема — это простая и недорогая электронная схема с дешевой тактовой кнопкой может управлять включением и выключением питания нагрузки. Схема заменяет более дорогой и крупный механический выключатель с фиксацией. Кнопка запускает ждущий мультивибратор. Выход мультивибратора переключает счетный триггер, логический уровень выхода которого, меняясь после каждого нажатия кнопки, коммутирует питание нагрузки.

Возможны несколько различных вариантов реализации этой схемы. Вариант, в котором использованы два J-K триггера IC1 и IC2 одной микросхемы CD4027B показан на Рисунке 1. Обратная связь, идущая от RC-цепочки, подключенной к выходу IС1 к входу сброса превращает этот триггер в ждущий мультивибратор. Вход J микросхемы IC1 подключен к шине питания, а вход К — к земле, поэтому по переднему фронту тактового импульса на ее выходе устанавливается «лог. 1». Тактовая кнопка включается между тактовым входом микросхемы IС1, и землей. Точно также кнопку можно включить между тактовым входом и положительной шиной питания VDD. Подключение выводов J и К к высокому уровню превращает IC2 в счетный триггер. Микросхема IС2 переключается передним фронтом выходного сигнала IC1.

Понять работу схему можно, посмотрев на временные диаграммы в ее разных точках, изображенные на Рисунке 2. При нажатии кнопки на тактовый вход IС1, начинают поступать импульсы дребезга, передний фронт первого из которых устанавливает на выходе высокий уровень. Конденсатор С1, начинает заряжаться через резистор R1 до уровня «лог. 1». В тот же момент нарастающий фронт импульса, пришедшего на тактовый вход счетного триггера IС2, переключает состояние его выхода. Когда напряжение на конденсаторе С1 достигает порога входа RESET микросхемы IC1 триггер сбрасывается, и уровень выходного сигнала становится низким.

После этого С1 разряжается через R1 до уровня «лог. О». Скорости заряда и разряда С1, одинаковы. Длительность выходного импульса мультивибратора должна превышать время нажатия на кнопку и продолжительность дребезга. Регулировкой подстроечного резистора R1 эту длительность можно изменять в соответствии с типом используемой кнопки. Комплементарные выходы IC2 можно использовать для управления транзисторными силовыми ключами, реле или выводами включения импульсных регуляторов. Схема работает при напряжении от 3 В до 15 В и может управлять питанием аналоговых и цифровых устройств.

В публикации были представлены схема и описание электронного переключателя с зависимой фиксацией, в котором использованы восемь кнопок с замыкающими контактами, не фиксируемых в нажатом положении. Переключатель собран на трех микросхемах, причем ПЗУ в нем выполняет функцию приоритетного шифратора. В показано, что ПЗУ позволяет проектировать не только комбинационные устройства (т. е. такие, у которых всем комбинациям входных состояний однозначно соответствуют определенные комбинации выходных), но и асинхронные потенциальные автоматы, у которых благодаря обратным связям и, как следствие, появлению свойства памяти такого однозначного соответствия нет. В качестве простейшего примера такого автомата подойдет известный RS-триггер.

Используя ПЗУ с цепями обратной связи, можно упростить переключатель, описанный в , исключив из него запоминающий регистр и возложив его функцию на ПЗУ. Возможно также исключить и дешифратор. Если для какого-либо разрабатываемого прибора требуется подобный переключатель с числом кнопок не более пяти, его удобно выполнить на ППЗУ К155РЕЗ.

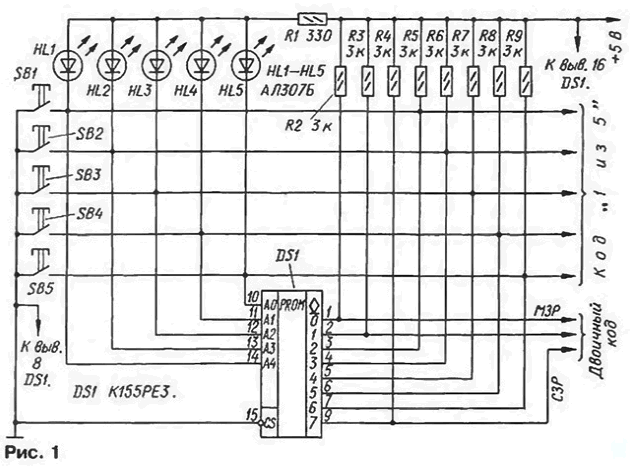

Схема варианта переключателя, собранного на этой микросхеме, показана на рис. 1. Узел формирует два выходных кода. Один из них (код - "1 из 5", активный уровень - низкий) выводят через пять параллельных линий - информационных выходов ПЗУ DS1, - объединенных с пятью адресными входами ПЗУ. Этот код пригоден, в частности, для выбора режима работы того прибора, в который будет встроен переключатель.

Следует отметить, кстати, что включение светодиодов через общий резистор (как в ) может снижать напряжение логической единицы на выходах дешифратора ниже 2,4 В. Поэтому здесь предусмотрены дополнительные резисторы, надежно обеспечивающие нормальное единичное напряжение.

Второй код, если он нужен, выводят через три остальных разряда ПЗУ. Этот код (любого вида, например двоичный) может быть использован для управления коммутацией цифровых или аналоговых сигналов.

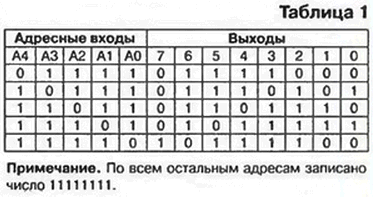

Работает переключатель следующим образом. В пять ячеек ПЗУ в соответствии с табл. 1 информацию записывают таким образом, что пять его выходных линий "поддерживают" пять входных линий, т. е. на тот вход, который соответствует нажатой кнопке, с выхода поступает низкий уровень, на остальные четыре - высокий. Таким образом, переключатель находится в устойчивом состоянии и остается в нем после отпускания кнопки.

По остальным 27 адресам ПЗУ записаны единицы во все информационные разряды (числа FF). Поэтому при нажатии на другую кнопку сначала на адресных входах присутствует низкий уровень и от первой нажатой кнопки, и от второй. По любому адресу ПЗУ, содержащему такой "двойной" низкий уровень, записано число FF, которое заменяет нуль на единицу на том входе, который "помнил" низкий уровень от нажатия на первую кнопку. В результате на входе появится адрес с одним нулем - от второй нажатой кнопки, который сразу же будет "поддержан" соответствующей информацией с выхода ПЗУ, и переключатель перейдет в другое устойчивое состояние.

Таким образом, речь идет об устройстве с шестью устойчивыми состояниями. Пять из них соответствуют одной из пяти нажатых кнопок каждое, а шестое - пяти единицам на всех входах ПЗУ. Для практики это положение - холостое, поскольку не может быть установлено нажатием на кнопки. Благодаря "поддержке" переключатель не боится "дребезга" контактов.

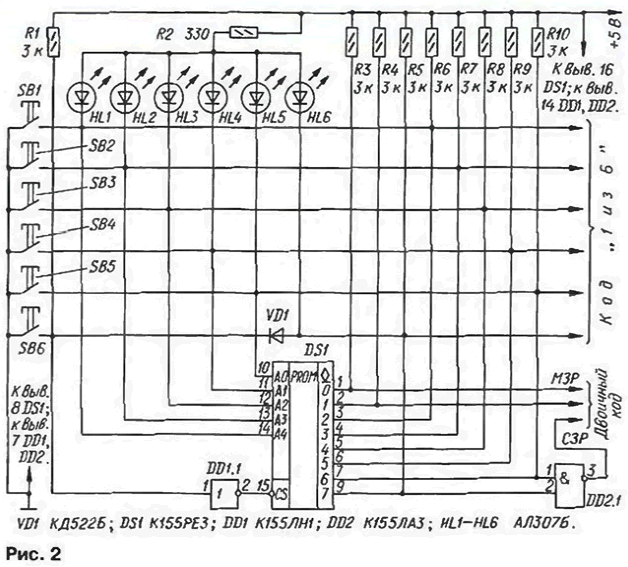

Используя дополнительные элементы, нетрудно сделать переключатель на шесть состояний с шестью кнопками. Для этого требуется формировать высокий уровень на входе CS ПЗУ при нажатии на шестую кнопку. Таким формирователем может служить инвертор DD1.1 (рис. 2). Диод VD1 необходим для правильного формирования выходных кодов и свечения шестого светодиода во время нажатия на кнопку SB6.

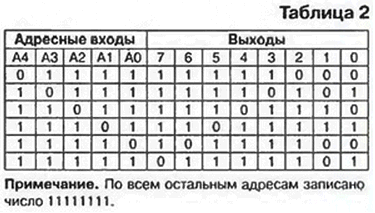

Восьми выходов ПЗУ уже недостаточно для формирования кодов "1 из 6" и двоичного, поэтому, если нужны они оба, получают недостающий девятый выход, используя элемент И-НЕ DD2.1. Порядок программирования ПЗУ для этого варианта переключателя представлен в табл. 2.

Если необходимо, чтобы переключатель при каждом включении питания всегда устанавливался в определенное состояние (можно выбрать любое одно из 5 или 6). параллельно кнопке с соответствующим номером припаивают оксидный конденсатор емкостью 10...47 мкФ, который, заряжаясь, имитирует нажатие на эту кнопку в течение короткого времени сразу после подачи питания.

Допустимо использование не только одной группы из пяти (шести) кнопок, но и двух групп или более, если поставлена задача сделать несколько пультов управления переключателем. При этом все кнопки дополнительных групп соединяют параллельно соответствующим кнопкам основной группы. Никакого приоритета при этом не возникает. Переключатель перейдет в стабильное состояние, соответствующее той кнопке из любой группы, которая будет отпущена последней.

Выбор порядка подключения выходных линий - произвольный, но для каждого варианта будет новая таблица программирования ПЗУ. В описанном варианте выбран такой порядок подключения, чтобы облегчить трассировку проводников на печатной плате - еще одно преимущество ПЗУ перед жесткой логикой. Попарно соединены те выводы микросхемы, которые в корпусе находятся один напротив другого. Для записывания информации в ПЗУ можно воспользоваться любым подходящим программатором, например, описанным в .

Сейчас мы займемся рассматриванием микросхемы TDA1029 производства небольшой европейской компании Philips. У этой небольшой европейской компании есть небольшое отделение по производству небольших полупроводниковых приборов. Я сам очень удивился - оказалось, что Philips выпускает еще что то кроме мобильников и прочей бытовой дребедени.

Так, к делу.
Вышеозначенная микросхемка представляет собой селектор сигналов для различных усилителей. В 16-ногом корпусе поместились 4 стереовхода и 1 стереовыход.
Основные параметры следующие:

В общем и целом очень даже неплохо, не правда ли? Так же в микросхему встроены следующие вкусности: бесшумное переключении входов, защита выхода от короткого замыкания.

Смотрим схему включения:

В принципе и комментировать то особо нечего. Слева от нас входы справа - выход. Так же справа переключатели выходов. Если не замкнут ни один из выключателей, то сигнал снимается с первого входа - самого верхнего по схеме. Если же замыкается один из переключателей, то селектор переключается в соответствующее состояние. Переключатели могут быть любого типа - через них не проходит звуковой сигнал, так что можно ставить все что придет в голову - тем и хорош электронный переключатель - у него нет контактов, которые со временем окисляются или протачиваются. Очень удобно во всех отношениях. Паяем и пользуемся.

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Микросхема TDA1029 1 В блокнот
С1-С8, С10 Конденсатор 0.22 мкФ 9 В блокнот
С9 Электролитический конденсатор 100 мкФ 20 В 1 В блокнот
R1-R8 Резистор

470 кОм

8 В блокнот
S1-S3 Выключатель 3

Схема простого самодельного селектора входов для подключения нескольких источников сигнала к телевизору. Сейчас в стране вовсю развивается цифровое телевидение. Как известно, для его приема нужен либо специальный телевизор с цифровым радиоканалом, либо нужно купить цифровую приставку и подключить её по НЧ входам к любому телевизору. Но, у многих недорогих телевизоров есть только один НЧ-вход.

Либо два. Чаще бывает, что НЧ-входов как бы два («скарт» и «азия»), но на деле они просто дублируют друг друга. В общем, НЧ-входов стало катастрофически не хватать. В принципе, в магазинах на такой случай должны быть какие-то «сплиттеры» или переключатели, но их нет.

Во всяком случае, простых и дешевых устройств я в наших магазинах не встречал. Есть очень дорогие коммутаторы для систем видеонаблюдения и дешевые разветвители, которыми выходы источников сигнала фактически подключаются параллельно друг другу, через резисторы по 75 От. Если аудиосигналы еще как-то это терпят, но, видео, увы, выключенный источник мешает работающему, снижая уровень видеосигнала. Нарушается синхронизация.

Самый простой способ выхода из положения, - это сделать простейший переключатель, например, по схеме, что показана на рисунке 1. Нужно девять гнезд «азия», соответственно, три белых, три красных и три желтых (чтобы по цветам соответствовать назначению, как это принято в аппаратуре), еще один переключатель типа П2К на четыре направления (одно останется пустым), ну корпус, в качестве которого вполне сойдет любая мыльница. Сделать можно за час. Кабель от входов телевизора подключаете к разъемам Х7, Х8, Х9.

Еще два кабеля - к DVD-плееру и цифровой приставке, соответственно, разъемы Х1, Х2, Х3 и Х4, Х5, Х6. При отжатой кнопке S1 включен DVD-плеер, при нажатой -цифровая приставка.

Принципиальная схема переключателя

Переключатель по схеме на рис.1 удобен если переключать нужно не очень часто, -все лучше, чем перетыкать штекера, да прост он. Другое дело, если переключать нужно часто.

Рис.1. Принципиальная схема переключателя входов аудио-видео.

Здесь может быть два варианта - организовать дистанционное управление переключателем входов с помощью пульта ДУ телевизора, но это потребует сделать декодер на микроконтроллере и выбрать кнопки пульта для управления переключателем, которые не используются для управления телевизором, что тоже не всегда возможно.

Управление наличием видео-сигнала на входе

Второй вариант, более простой и практичный, заключающийся в том, чтобы управлять переключателем по наличию видеосигнала на одном из переключаемых источников сигнала. Например, при отсутствии видеосигнала на выходе DVD-плеера (и при отключенном питании переключателя) к телевизору подключена цифровая приставка.

А при наличии видеосигнала на выходе DVD-плеера (DVD-плеер включен) и наличии питания переключателя к телевизору подключен DVD-плеер. Работающий таким образом переключатель можно сделать по схеме на рис. 2.

В отличие от схемы на рисунке 1, у него входы переключаются при помощи электромагнитного реле типа TRY-12VDC-P-4C. Очень похоже на реле РЭС-22, только корпус пластмассовый, впрочем, и РЭС-22 с обмоткой на 12V тоже подойдет не хуже.

Управляет реле сенсор наличия видеосигнала, на транзисторах VT1-VТЗ. Он следит за видеовходом для DVD-плеера, и как только там появляется видеосигнал, переключает входы телевизора с цифровой приставки на DVD-плеер.

Рис. 2. Схема переключателя входов AV с автоматическим определением наличия видео-сигнала.

При отсутствии видеосигнала на выходе DVD-плеера (разъем X3) или отключенном питании контакты реле К1 находятся в положении, показанном на схеме. При этом на вход телевизора поступает сигнал с выхода цифровой телеприставки.

Если включено питание переключателя и включен DVD-плеер на разъем X3 от него поступает видеосигнал. Он через цепь R1-С1 поступает на усилительный каскад на транзисторе VТ1, который усиливает его по амплитуде. После чего усиленный сигнал поступает на детектор на двух диодах VD1, VD2 и конденсаторе C3.

Напряжение на C3 увеличивается, что приводит к открыванию транзистора VТ2, а вслед за ним открывается и VT3, через который поступает ток на обмотку реле К1. Реле переключает свои контакты в противоположное положение, показанному на схеме, и входы телевизора переключаются на выходы DVD-плеера.

Пока DVD-плеер включен, его выходы будут подключены к телевизору. При выключении DVD-плеера видеосигнал на его выходе пропадает, и переключатель обратно переключается на цифровую приставку. Вместо реле TRY-12VDC-P-4C можно использовать РЭС-22 с обмоткой на 12V или любое другое реле с обмоткой на 12V и не менее трех переключающих контактных групп.

Снегирев И. РК-02-2016.

Напряжение питающей сети не всегда соответствует требованиям потребителей. Если происходит его скачок с 220 В до 250 В, это может вывести из строя чувствительные электроприборы. В качестве защиты здесь можно применять переключатель фаз.

Разнообразие типов переключателей фаз

Принцип действия

Переключатель обеспечивает выбор фазы, напряжение на которой соответствует установленным параметрам. Сам он подключается к трехфазной сети, а на выходе одна из фаз подключается к нагрузкам. Если напряжение на ней выходит за заданный диапазон, переключатель переводит потребителей на работу от другой фазы.

Ручные переключатели фаз

Цели применения устройств следующие:

  • переключение питающей сети;
  • запуск и остановка электродвигателей, включение трансформаторов и других приборов.

Главная цель механического переключателя – создание бесперебойного питания однофазной нагрузки и защита потребителей от скачков напряжений в сети.

На рисунке ниже изображена схема перекидного переключателя на 3 положения. К контактам (2), (4), (6) подключены 3 фазы, а к неподвижному контакту – нагрузка.

Схематичный вид 3х положений перекидного переключателя

Ручные кулачковые переключатели служат для коммутации цепей под напряжением до 380 В. Их используют при включении и выключении электроприборов, а также для создания главных и управляющих цепей. Устройства имеют небольшие габариты, выдерживают кратковременные перегрузки и обладают высокой коммутационной способностью. Когда производится выбор прибора, важно обращать внимание на номинальный ток.

Во многих конструкциях ручных переключателей предусмотрено нулевое положение, в котором электрические цепи остаются разомкнутыми. Это позволяет использовать их в качестве выключателей.

Электронные переключатели фаз

Для защиты однофазных потребителей от скачков напряжения в сети лучше подходит электронный прибор. Он автоматически переходит на другую линию, когда действующая линия не может нормально работать. Оборудование служит для питания бытовой и промышленной нагрузки.

Автоматический прибор большинства типов имеет следующие параметры установки:

  1. Минимальный и максимальный пределы напряжения. Особенно важен верхний предел, который следует правильно выставлять. Если его сделать слишком низким, начнутся частые срабатывания. При высоких значениях начнет перегреваться внутренняя проводка. Выбирается приоритетная фаза (L1) устройства переключения. Если на ней нет скачков напряжения, переход на линии (L2) или (L3) может не произойти. Если такое переключение будет иметь место, прибор продолжит слежение за приоритетной линией и при восстановлении необходимого уровня напряжения произойдет обратное переключение нагрузки. Если нижний и верхний пределы напряжения пересекаются в диапазоне отклонений на 10-20 В, прибор будет нестабильно работать. Поэтому важно сделать правильный выбор установок.
  2. Время возврата – интервал, в течение которого переключатель должен автоматически проверять состояние прежнего источника питания, чтобы вернуться в исходное состояние. Если оно в норме, происходит обратный переход. В противном случае следующая проверка произойдет через тот же промежуток времени. Выбор времени возврата делает пользователь, исходя из опыта, потребностей и особенностей работы электросети.
  3. Время включения – пауза, после которой прибор делает попытку включить питание нагрузки после того, как напряжение пропало на всех фазах.

Производители

Переключатели «АПАТОР» серии 4G

Российская компания “АПАТОР” производит изделия массового применения и выполненные по специальному заказу. Широкий ассортимент продукции позволяет подобрать подходящую замену изделиям других производителей.

Схемы коммутации предусматривают следующие варианты:

  • наличие или отсутствие нулевого положения переключателя;
  • ускоренная коммутация;
  • многопозиционные переключения при количестве полюсов от 1 до 8;
  • групповые переключения.

Положение кулачкового переключателя, как изображено на рисунке ниже, обеспечивает замыкание электрической цепи верхними подвижными контактами (3) и неподвижными (1). Проводники зажимаются винтами (12).

Схема строения переключателя компании “АПАТОР” на основе кулачкового механизма

При повороте кулачка (2) на 90 0 против часовой стрелки верхний шток (5) поднимается вверх под действием пружин и размыкает цепь. Нижний шток поднимается вверх вместе с подвижными контактами, замыкая нижнюю электрическую цепь.

Кулачковый механизм имеет следующие достоинства:

  • надежную коммутацию;
  • устойчивость к перегрузкам;
  • малое сопротивление замкнутых контактов;
  • высокую скорость замыкания и размыкания контактов;
  • небольшие усилия переключения;
  • возможность создания многочисленных схем переключений одним и тем же механизмом;
  • длительный срок эксплуатации.

Устройство переключателей позволяет легко производить коммутацию электрических цепей без лишнего давления на ручку. Ее искусственное торможение также делать нецелесообразно.

Фирма «АПАТОР» изготавливает специальные переключатели, рассчитанные на номинальный ток 100 А. Высокая нагрузка обеспечивается за счет дублирования контактов. Устройства можно применять в качестве основных выключателей.

Переключатели «SOCOMEC SCP»

Производитель «SOCOMEC SCP» (основан во Франции) выпускает несколько типов аппаратов. Наиболее популярными являются многополюсные переключатели COMO C (преимущественно трех,- и четырехполюсные). Устройствами можно безопасно переключать и выключать нагрузки от 25 А до 100 А (рис. а). Разрыв контакта – видимый.

Различные типы переключателей фаз от компании «SOCOMEC SCP»

Sirco VM commut – многополюсный ручной переключатель (рис. б) обеспечивает питание нагрузки от двух источников. Номинальный ток составляет 65-125 А. При отключении остается видимый разрыв.

SIRCOVER M (рис. в) является перекидным рубильником с ручным управлением и несколькими полюсами. Устройство обеспечивает отключение или включение источников питания на нагрузку.

Переключатель фаз SPH-41

Устройство обеспечивает подключение однофазного потребителя к трехфазной четырехпроводной сети (производитель ООО “Вектор”, Россия). Автоматический прибор устанавливается после счетчика, выбирает самую надежную по параметрам фазу и подключает к ней потребителя. Затем производится контроль за напряжением. Выбор и установка его верхнего и нижнего допустимых пределов делается заранее.

Переключение фаз в автоматическом режиме

Переключатель ПЭФ-301 изображен на рисунке ниже (производитель ООО НПК “Электроэнергетика”). Прибор предназначен для питания однофазной бытовой и промышленной нагрузки от трехфазной сети. Устройство автоматически выбирает фазу с лучшими параметрами и подключает к ней нагрузку. Потребители до 3,5 кВт связаны с сетью через прибор (рис. а). Приоритетной является фаза L1. При выходе значения напряжения за порог срабатывания, ПЭФ-301 переключает потребителя на другую фазу с помощью контактов (7-8), (9-10), (11-12) на выходе прибора.

При большей мощности нагрузки выходные контакты прибора связаны с катушками магнитных пускателей, которые управляют силовыми контактами подачи напряжения через фазу с лучшими характеристиками (красный, зеленый и черный на рис. б).

Схемы подключения автоматического переключателя фаз

3х фазный переключатель. Видео

Обзор трехфазного переключателя для дома доступен в видео ниже.

Переключатель фаз в доме или квартире можно ставить ручной или автоматический. Электронный переключатель фаз обеспечивает максимальный комфорт, поскольку выполняет всю работу без вмешательства и не требует постоянного контроля. Следует только произвести правильную настройку его работы, и он надежно защитит бытовые электроприборы.
