Как поменять радиатор охлаждения на ваз 2114. Замена радиатора охлаждения ваз.

Как происходит замена радиатора охлаждения ВАЗ 2114? Этот вопрос интересует многих владельцев автомобилей этой модели, представляющей собой рестайлинговую версию ВАЗ 2109. Изменениям подверглись капот и фары, установлены пластиковые молдинги и спойлеры, а также на авто поставлена новая решетка радиатора ВАЗ.
Поломки случаются практически со всеми машинами, последствия которых бывают разными. При поломке радиатора ВАЗ 2114 может перегреться и выйти из строя двигатель автомобиля. Поэтому нужно регулярно следить и ухаживать за этим очень важным устройством системы охлаждения транспортного средства.

Причины снятия элемента системы охлаждения

При поломке автомобиля некоторые причины приводят к тому, что необходимо снимать радиатор. Основные из них:

  • разного рода механические повреждения;
  • отдельные трубки радиатора забиты грязью, отложениями в виде накипи и ржавчины;
  • попадание автомобиля в ДТП.

Замена рассматриваемого устройства требуется далеко не всегда. Иногда его можно отремонтировать, промыть, запаять. Современные радиаторы часто имеют сердцевину из алюминия и пластмассовую ванночку. Такие модели очень плохо поддаются ремонту.

Для устранения неисправности или для замены потребуется демонтаж устройства. Отнестись к этой работе нужно очень ответственно и производить ее аккуратно. Чтобы процесс был выполнен качественно, нужно хотя бы кратко знать, из каких деталей состоит радиатор в сборе. В его состав входят:

  • корпус устройства;
  • расширительный бачок;
  • электрический двигатель;
  • кожух двигателя;
  • крыльчатка (вентилятор);
  • подушка из резины;
  • пробка сливная;
  • различные шланги;
  • насос, который работает от приводного ремня.

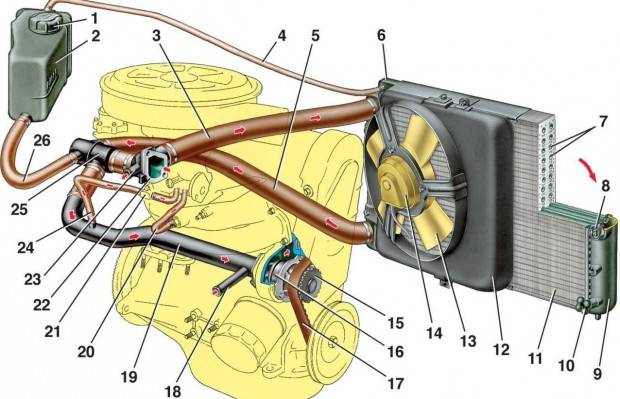

Система охлаждения: 1 – пробка расширительного бачка; 2 – расширительный бачок; 3 – подводящий шланг радиатора; 4 – шланг от радиатора к расширительному бачку; 5 – отводящий шланг радиатора; 6 – левый бачок радиатора; 7 – алюминиевые трубки радиатора; 8 – датчик включения электровентилятора; 9 – правый бачок радиатора; 10 – сливная пробка; 11 – сердцевина радиатора; 12 – кожух электровентилятора; 13 – крыльчатка электровентилятора; 14 – электродвигатель; 15 – зубчатый шкив насоса; 16 – крыльчатка насоса; 17 – зубчатый ремень привода распределительного вала; 18 – отводящий патрубок радиатора отопителя; 19 – подводящая трубка насоса; 20 – шланг подвода жидкости к пусковому устройству карбюратора; 21 – блок подогрева карбюратора; 22 – выпускной патрубок; 23 – подводящий патрубок отопителя; 24 – шланг отвода жидкости от блока подогрева карбюратора; 25 – термостат; 26 – шланг от расширительного бачка к термостату

Замена радиатора

Компания «АвтоВАЗ» занимается универсальными разработками. По этой причине и радиатор ВАЗ 2114 подходит не только к этой, но и к более ранним и поздним моделям автомобилей. В процессе постоянной работы этого устройства в него может попасть грязь, оно может получить различные механические повреждения. В некоторых случаях сама охлаждающая жидкость может разъедать некоторые участки радиатора изнутри.

Как же снять старое и поставить новое устройство? Все работы проводят только на холодном двигателе, чтобы не обжечься горячей жидкостью. Решетка радиатора ВАЗ при этом остается на месте. Порядок работы:

  • поставить автомобиль на ровное место;
  • снять аккумулятор;
  • слить охлаждающую жидкость, открутив специальную пробку, которая находится внизу радиатора слева;
  • снять воздушный фильтр;
  • снять защитный экран;
  • ослабить крепление хомутов и снять верхний и нижний патрубки, все трубки, идущие к расширительному бачку;
  • отсоединить провод электропитания и снять вентилятор;
  • закрепить вентиляторную систему на новом агрегате;
  • присоединить провод питания вентилятора;
  • смазать нижний патрубок герметиком и закрепить его на месте;
  • установить верхний патрубок;
  • затянуть хомут обратки, идущей к расширительному бачку, закрепить экран;
  • установить воздушный фильтр;
  • заправить новый радиатор, залив в него через расширительный бачок 5-8 литров охлаждающей жидкости;
  • запустить двигатель и дать ему поработать несколько минут.

Советы профессионалов.

  1. Чтобы слить охлаждающую жидкость, нужно отвернуть пробки на радиаторе, на расширительном бачке и на блоке цилиндров двигателя.
  2. При плохой работе охлаждающей системы виновником может быть насос жидкостного охлаждения, на валу которого вышли из строя подшипники или сальники. Его нужно отремонтировать или заменить на новое изделие.
  3. Причиной выхода из строя системы охлаждения может стать неправильная работа термостата, который подлежит ремонту или замене.
  4. Снимать радиатор удобнее вместе с вентилятором. Вентилятор при необходимости можно снять позже.

Проверить герметичность снятого радиатора можно так:

  • наполнить ванну водой;
  • опустить изделие в воду и подать давление примерно 0,2 МПа;
  • пузырьки покажут места появившихся протечек.

Иногда для приведения радиатора в рабочее состояние достаточно промыть его водой. Делается это так. Сливается антифриз или тосол, заливается чистая дистиллированная вода. Двигатель запускается и работает на оборотах 3000. Следует следить за температурой. Глушат автомобиль, минут через 7-8 сливают воду. Если она не совсем чистая, процедуру можно повторить. Если жидкость изменила цвет, ее нужно заменить.

Охлаждающую жидкость следует менять: тосол — через 2 года, антифриз — через 5 лет. Лучший выбор жидкости для охлаждения — антифриз. Штатный вентилятор системы охлаждения работает довольно шумно. Поэтому есть смысл заменить родную четырехлопастную крыльчатку новой восьмилопастной. Приобретая крыльчатку, нужно помнить о том, что вал для ее насадки может иметь посадочную резьбу 8 мм и 6 мм.


Система охлаждения ваз 2114 вызывает большой интерес у автомобилистов. Машины модели 2114 имеют скрытую охлаждающую систему, основанную на использовании специальной смеси для охлаждения. Движение охлаждающей смеси происходит под воздействием механического насоса.

Принцип сборки многих российских машин осуществляется довольно не качественно, поэтому работоспособность многих механизмов, в том числе и охлаждающая система ваз 2114 оставляет желать лучшего.

Для выявления и произведения необходимых ремонтных работ, нужно иметь представление о состоянии и методе работы охлаждающей системы.

Недостатки в охлаждающей системе

Система охлаждения двигателя ВАЗ 2114 имеет большой недочет, т.к. требует постоянного контроля, частого обслуживания и проведение необходимого ремонта.

Схема системы охлаждения ВАЗ 2114

Схема охлаждения ваз 2114: 1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Принципы функционирования охлаждающей системы 2114

Показатель функционирования основывается на внутреннем теплообмене, осуществляемом благодаря воздействию смеси охлаждения. Этот вариант наиболее эффективен.

Перемещение смеси охлаждающей осуществляется путем принуждения под воздействием насоса, работающего от приводного ремня. Смесь для охлаждения наполняется в систему путем вливания в бак расширения. зависит от объема мотора.

Электрический вентилятор устанавливается на вал электродвигателя, работа основана на показаниях датчика, благодаря которому он начинает выполнять свои функции, либо прекращает их.

Важной составляющей системы считается клапан термостата, он оснащен клапанами: основным и дополнительным. Также в его состав входит накопитель, который чувствует изменение температурных колебаний в воздухе.


Когда температурный показатель жидкости охлаждения достигает примерно 87 градусов, это приводит в действие клапан основной, он выпускает жидкость в большой контур. Когда температурный показатель достигает 102-х градусов, клапан останавливается в 8мм.

Смена охлаждающей жидкости строго по регламенту ТО

Жидкость охлаждения важно часто менять, чтобы предотвратить поломку двигателя, т.к. от времени работы она утрачивает свои свойства, и подвергается нагреву.

Для проведения работ по смене антифриза или тосола, необходимо знать важные составляющие:

  1. Знать период, в который можно использовать жидкость для охлаждения, тосол 2-а года, антифриз 5-ть лет.
  2. Контролировать пробег для замены жидкости, как правило, от 20000 до 40000.
  3. Проверять состояние жидкости, обращая внимание на цвет, если цвет изменился после эксплуатации, соответственно жидкость обязательно подлежит замене.

Конечно, лучшим вариантом выбора будет антифриз в качестве жидкости охлаждения, т.к. у него больший срок годности в отличие от тосола, система меньше изнашивается. Но ценовой показатель на тосол значительно дешевле.

Промывая систему охлаждения необходимо:

  • Слить из системы всю охлаждающую жидкость, плотно прикрутить пробки и залить дистиллированную воду до максимальной метки.
  • Завести двигатель и разогреть до достижения рабочего температурного показателя.
  • Пусть он работает на оборотах примерно 3000. Обязательно контролируйте движение температурной шкалы двигателя, чтобы избежать перегрева.
  • Затем глушите и оставляете на минут 7, после этого выливаем воду из системы. В случае загрязнения воды процедуру повторяем, до достижения эффекта чистой воды.

Почему нарушена функция охлаждающей системы

Основная неисправность нарушения работы системы охлаждения возникает в результате неправильного срабатывания термостата. В конкретном случае единственным решением будет его замена.

До того как приступать к работе по замене клапана термостата, его нужно проверить на исправность, путем запуска двигателя пока он охлажден. Когда мотор нагреется, примерно до 90 градусов потрогайте патрубок внизу радиатора, он должен быть теплым, это свидетельствует об исправности клапана, при холодном патрубке, клапан подлежит замене.

На моделях машин ВАЗ 2114 предусмотрен радиатор из алюминия, он оборудован двумя дополнительными бачками, в левом имеется перегородка.

Охлаждающая система достаточно проста, поэтому ремонт можно провести самостоятельно.Радиатор является основной составляющей системы охлаждения машины, основная его функция предотвращение перегрева двигателя, благодаря отводу теплого воздуха от двигателя наружу.

Радиатор состоит:

  1. Сам радиатор.
  2. Бачок нижний с патрубками.
  3. Бачок верхний с патрубками.

Замена радиатора


  • Первоначально, откручивается заглушка с бака расширения, также заглушка радиатора и цилиндра снимаются.
  • Охлаждающая смесь сливается в чистую тару.
  • Радиаторная система вентиляции отсоединяется от питания.
  • Резиновые трубки отсоединяем от системы радиатора и бака расширения.
  • Отсоединяются от поверхности кожуха все болты.
  • Аккуратно держа радиатор, достаем кожух вместе с вентилятором.
  • По окончанию работы радиатор полностью свободен и его можно извлечь.

Прежде, чем приступать к работе, помните, что при снятии и последующем монтаже радиатора, двигатель должен находиться в холодном состоянии.

После проведения замены радиатора, или ремонтных работ, его устанавливают на место и закрепляют таким же образом, но в обратном порядке. Обязательно после установки завести двигатель и проверить результат работы.

Ремонт радиатора охлаждения двигателя своими руками

Основная проблема, в результате которой радиатор необходимо менять либо ремонтировать, является утечка охлаждающей смеси, в результате наличия пробоины или дефектов системы.

Жидкость обычно подтекает в стыках деталей из пластика и металла. Если протечка небольшая достаточно залить в радиатор вместе с жидкостью охлаждения специальную смесь, под ее воздействием протечка сама устранится.

Если протечка достаточно большая, придется радиатор менять.

Прежде чем приступать к замене проверьте герметичность радиатора, для этого необходимо:

  1. Наполнить ванну водой.
  2. Отверстия в патрубках плотно заткнуть.
  3. Радиатор отпускается в воду примерно на 30-40 см и подается давление 0,2МПа.
  4. Смотрите, появятся пузырьки или нет.

Радиатор подлежит обязательной замене после ДТП при лобовом ударе или ударе сбоку.

Ремонт термостата

Датчик термостата также служит для сохранения заданной нормы температурного показателя. Он перекрывает движение охлаждающей смеси в радиатор, пока нагрев двигателя не достигнет нужной температурной нормы примерно в 90 градусов. Жидкость начинает поступать через термостат при достижении по Цельсию 95 градусов. При помощи термостата двигатель расходует минимальное время для разогрева. Расположен термостат между двигателем и охлаждающим радиатором.

Часто встречающиеся проблемы:

  1. Клапан закрыт – двигатель в не прогретом состоянии очень плохо держит обороты, может заглохнуть.
  2. При открытом клапане – при заморозках можно ездить, или включать печку на максимальный режим, иначе произойдет перегрев двигателя.

При проведении ремонтных работ термостата допускается легкое ударение отверткой по корпусу, чтобы сдвинуть клапан.

Если же необходимо полностью разобрать термостат, важно плотно закрыть патрубки, чтобы избежать утечки тосола, только после этого разбирать термостат. По окончанию проведения ремонта тосол лучше заменить.

Радиатор – ключевая деталь системы охлаждения, любого авто. С завода, изготавливаются всего два вида радиаторов – медный и алюминиевый. На автомобилях ВАЗ 2113, 2114 и 2115, устанавливался заводской, алюминиевый вариант. Он имел более низкую стоимость, ежели медный аналог, но при этом, его качество, также значительно уступало.

Алюминиевый сплав довольно хрупкий, и при сильной вибрации или ударе, может запросто дать трещину. В отличии от медного образца, на котором любую трещину можно заварить, для алюминиевого радиатора, такое повреждение станет катастрофическим, и ремонту подлежать не будет. В таком случае, производится замена поврежденного элемента на новый. Как это сделать своими руками, давайте рассмотрим в данной статье.

Порядок работы при снятии

Замена радиатора ВАЗ 2115, также, как и 2114, 2113, процесс довольно нетрудный, и не отнимет у Вас много времени. Начинать замену, нужно не посредственно с снятия старой детали. Перед началом данной процедуры, обязательно слейте охлаждающую жидкость. Сделать это можно, отвернув сливную гайку, расположенную в нижней части детали. Для ускорения процесса, открутите крышку расширительного бачка.

Снимать радиатор, желательно, вместе с электро-вентилятором. Таким образом, Вы облегчите себе работы по демонтажу. Сверху, на демонтируемом элементе, находится специальная прижимная пластина, которая крепится двумя болтами на 8. Их необходимо выкрутить.

Следующий шаг – снять подводящий и отводной патрубки. Для этого, ослабьте хомутики на местах соединений патрубков, с элементами системы охлаждения, с помощью крестовой отвертки. Аккуратно наклоните радиатор, в сторону двигателя, и снимите шланг с отверстия. Делать это нужно крайне осторожно, чтоб не повредить пластиковый штуцер.

Теперь, можно извлечь и сам радиатор. Для этого, аккуратно наклоните его в сторону мотора, и поднимайте вверх. После того, как деталь будет на свободе, осмотрите ее, подлежит ли она ремонту. Если нет, то для замены, вентилятор необходимо также снять.

Порядок работы при установке

Установка нового радиатора, происходит в обратной последовательности. Вентилятор, первым делом, крепится на новую деталь, и только потом устанавливается на свое посадочное место. Монтаж производится также, как и снятие – под углом к двигателю.

Далее, наденьте на отводящее и подводящее отверстие патрубки, закрепив их хомутиками на местах соединений. Поставьте радиатор в правильном положении, под углом в 90 градусов. Установите прижимную пластину, и закрепите ее болтами.

Теперь, можно заливать охлаждающую жидкость, и проверить новую деталь на целостность. Заливать тосол, необходимо через верхнее отверстие, расположенное под заливной крышкой. При этом, крышка расширительного бачка должна быть открыта, дабы избежать воздушных пробок. После того, как охлаждающая жидкость достигнет нужного уровня, залейте тосол в расширяющий бачок, до отметки MAX. Теперь, закройте обе крышки, и заведите двигатель. Проверьте систему охлаждения на наличие течи, особенно в местах соединений. Если течь отсутствует, то Вы можете смело эксплуатировать свой автомобиль. Если же, при осмотре, Вы обнаружили потеки, то новый радиатор, скорее всего, бракованный.

Вывод

Для того, чтоб не сталкиваться с частыми поломками, и с дорогостоящей заменой, лучше потратится один раз, и приобрести медный радиатор. Он, в случае появления трещины, запросто ремонтируется. Также, медный сплав имеет более сильную теплоотдачу, и поэтому, охлаждающая жидкость будет нагреваться не так сильно. Так что, не пожалейте денег, и приобретите образец из медного сплава. Таким образом, Вы сэкономите в дальнейшем и время, и деньги.

Как заменит радиатор на ВАЗ-2114? А данный радиатор подходит также для моделей Лады 2108, 2109, 2199, 2113 и 2115.

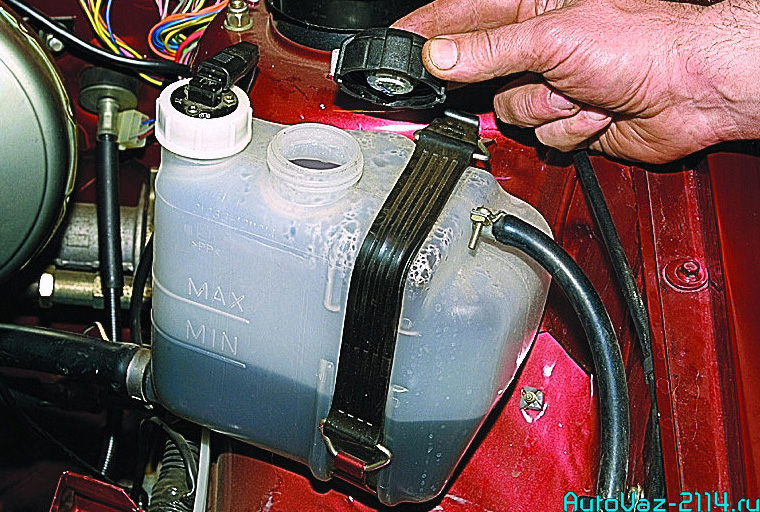

Начнем с тосола, надо его слить, открутив сливную пробку на нижнем левом углу радиатора…

Радиатор Лада 2108-2115

…, а после — открутим фильтр воздушный (как у нас показано внизу на фото), который крепится на двух болтах,под головку на 13 — в данном случае. Освобождаем фильтр от воздуховода, ослабив хамут (под фигурную отвертку).

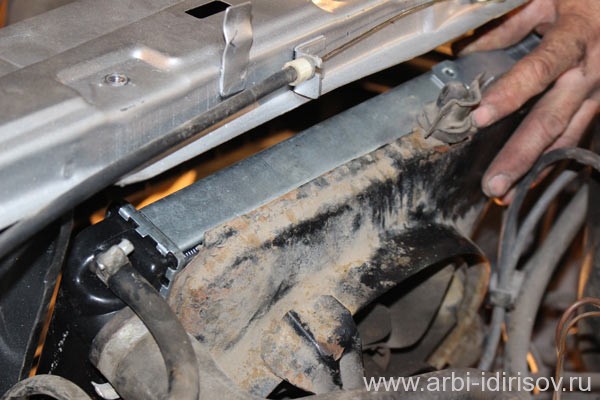

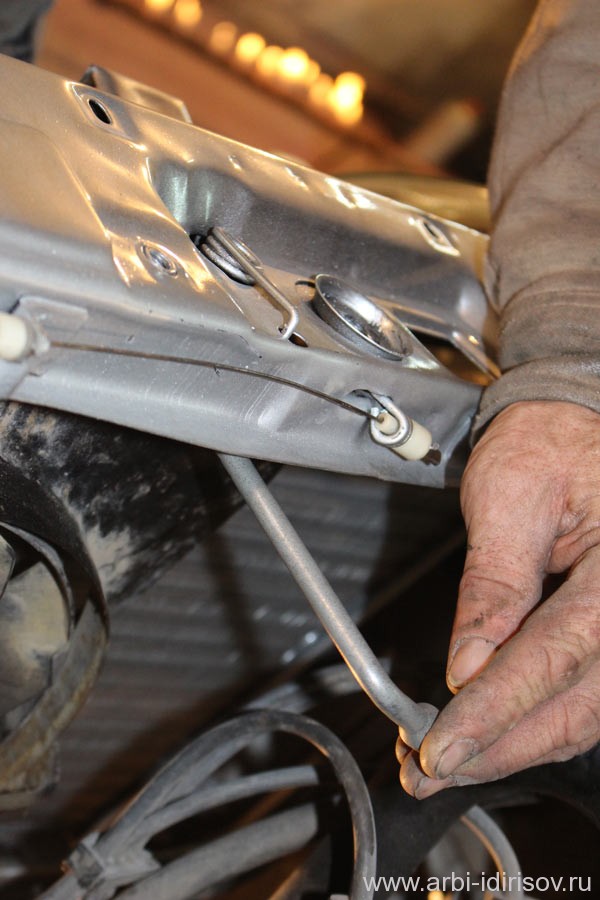

Откручиваем гайки верхнего крепления радиатора


Замена радиатора…

После чего, ослабляем хомутик «обратки» расширительного бочка


И переходим к патрубкам. На фото внизу показано, что их можно снять ослабив хомуты с помощью отвертки или ключом на 7 или 8.

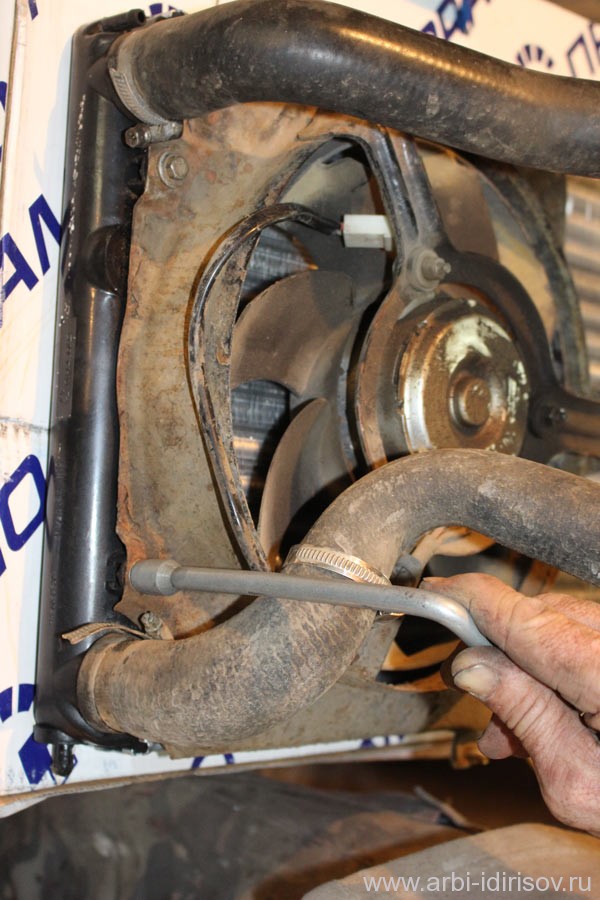

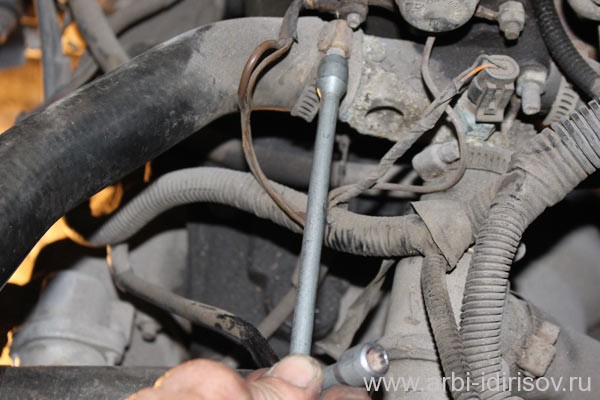

Как открутить патрубок от термостата

На фотографии выше мы видим, что нижний патрубок не просто прикручен к термостату, а посажен на герметик, что исключает возможность протекания. так же снимаем и верхний патрубок.


Снимаем верхний патрубок радиатора

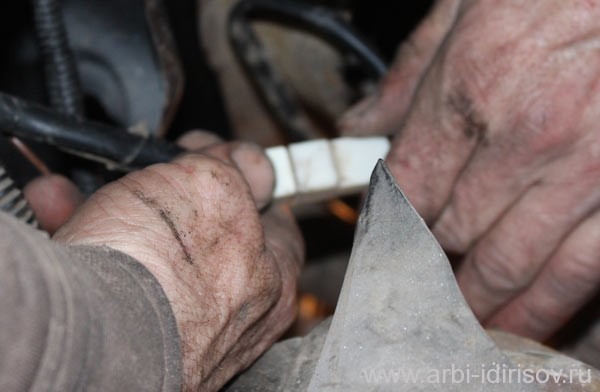

Обязательно отсоедините штекер питания вентилятора.

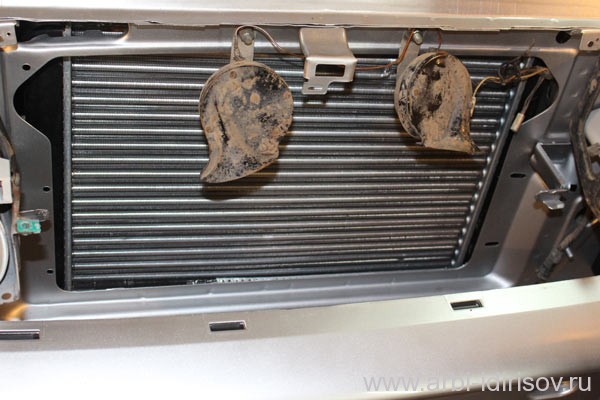

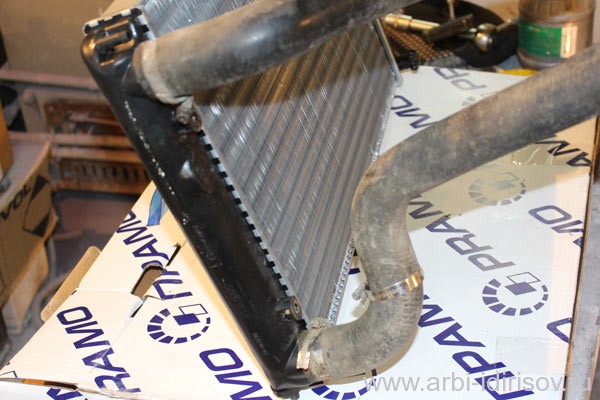

А теперь аккуратно вытащите радиатор и проследите за тем, чтобы не потерять посадочные подушечки. Их две по нижним углам радиатора.

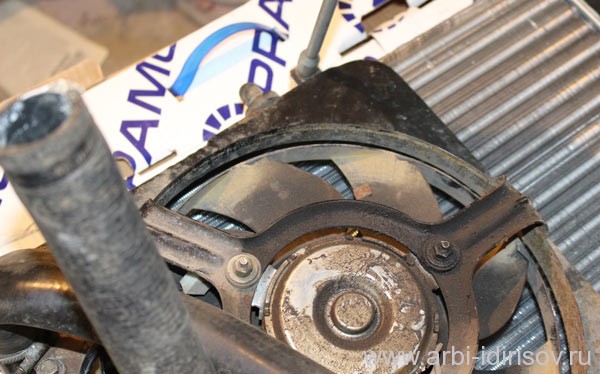

А теперь нужно снять вентилятор с радиатора. Для этого нужно открутить четыре гайки на 10. Где они расположены вы можете увидеть на фотографиях ниже.


После чего, таким же образом, установите вентилятор к новому радиатору и установите на свои места два патрубка. И в обратном порядке установите радиатор на место.


В конце остается лишь залить тосол (лучше антифриз). Его нужно залить в расширительный бачок. Тосола в такой радиатор заливается примерно 8 литров. Но, залив полный радиатор и расширительный бачок заведите машину и пусть она работает. По мере нагревания термостат откроется и тосол в расширительном бочке уйдет в систему. Потом уже доливайте потихоньку до максимальной отметки на расширительном бочке.


Когда подходит дело к зиме, а в салоне автомобиля ВАЗ 2114 нет тепла даже при максимальных оборотах мотора отопителя, возможно, придется поменять . Замену приходится производить в том случае, когда течет печка в салоне.

Не прогревается салон ВАЗ 2114

Нередко на переднеприводных ВАЗах автовладельцы сталкиваются с проблемой, когда в холодное время года салон автомобиля плохо отапливается и не прогревается. Что может стать тому причиной? Возможные причины:

  • Воздушная пробка, которая образовалась в системе охлаждения;
  • Моторчик отопителя, который отказался работать;
  • Термостат, находящийся в системе охлаждения двигателя, не обеспечивает нужную температуру;
  • Краник печки, который закрыт или открыт не до конца. Возможно, он просто закис и не открывается - бывает часто ;
  • Прогар прокладки головки блока цилиндров. Но в этом случае из охлаждающей системы двигателя будет уходить антифриз, и перегреваться двигатель;
  • Радиатор печки. Забился и не пропускает теплый воздух в салон;
  • Воздушные заслонки на панели приборов или их привод (тросики).

Течь охлаждающей жидкости в салоне автомобиля

Может возникнуть и следующая ситуация – из основного радиатора охлаждения стал уходить тосол, а в салоне автомобиля под ковриком пассажира образовалась лужица. Понять, что это именно охлаждающая жидкость, а не вода, можно по характерному запаху и цвету жидкости. Охлаждающая жидкость в салоне течет в следующих случаях:

  • Если плохо затянуты хомуты в отопительной системе;
  • Порвались или рассохлись (расслоились) патрубки;
  • Течет радиатор печки.

Радиатор отопителя

Если все же выяснилось, что требуется замена радиатора печки , в первую очередь необходимо выяснить, где находится он, и как до него добраться. Радиатор печки на внизу под правой пассажирской стороны в салоне автомобиля. Устройство печки модели 2114 принципиально ничем не отличается от схемы отопительной системы любого другого автомобиля. Печка ВАЗ 2114 состоит из следующих элементов (схема печки):

  1. Основной корпус (на нем крепится радиатор и моторчик печки);
  2. Моторчик (находится сверху корпуса, демонтируется сверху, из подкапотного пространства);
  3. Два патрубка;
  4. Воздуховоды. Они расположены по всей длине панели приборов. Также воздуховоды есть в нижней части, они нужны для обогрева ног передних и задних пассажиров;
  5. Радиатор отопителя;

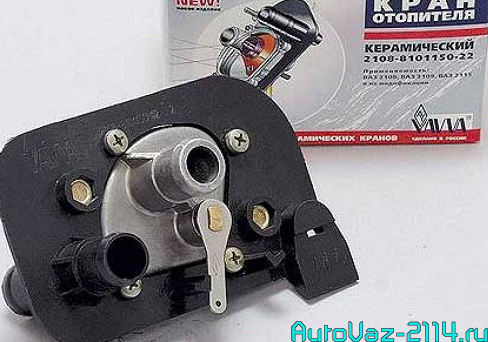

  6. Кран печки.

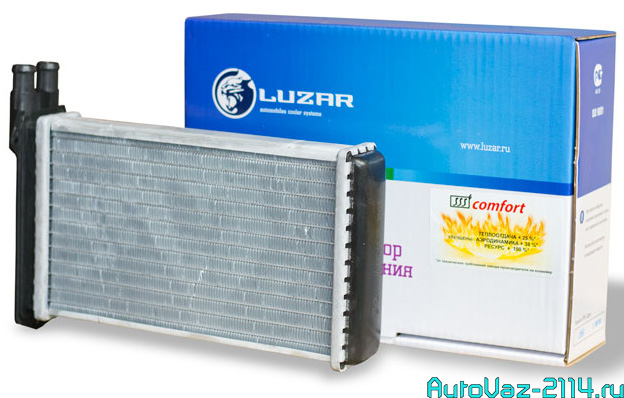

Радиатор печки стоит относительно недорого, цены зависят от производителя и региона продажи. К тому же, детали отличаются по материалу изготовления, то есть, могут быть медными (латунными) и алюминиевыми. Медный радиатор стоит дороже (в пределах 1400- 2000 рублей), и считается, что он обладает преимуществами:

  • Большей теплоотдачей (то есть, с ним будет теплее в салоне);
  • Ремонтопригодностью (имеется возможность его запаять в случае обнаружения течи охлаждающей жидкости).

Алюминиевый радиатор стоит дешевле (700-1000 рублей), и не так эффективно отдает тепло в салон. Но это только в теории. Если зайти на форумы автолюбителей в интернете, то можно от пользователей «услышать» мнение, что медь как раз получается фактически менее эффективной. На деле выходит, что медная печка на холостых оборотах двигателя практически не греет, а на этих оборотах машине зимой приходится работать достаточно много.

Среди производителей радиаторов ВАЗ стоит отметить:

  • Изделия из меди – ООО «ОР» (Оренбург) и ШААЗ;
  • Латунные – ДААЗ, LUZAR и KRAFT.

Новый радиатор следует выбирать тщательно, так как работа по его замене довольно трудоемкая для автолюбителя.

Тем более, если вы выполняете самостоятельно эту процедуру в первый раз, то он вам покажется долгой и утомительной. В автосервисах за смену радиатора берут от 1500 до 2000 рублей в среднем и делают работу довольно быстро.

При покупке запасных частей всегда есть риск купить подделку. Чтобы избежать такой покупки, следует придерживаться

  1. Не покупать товар, цена которого подозрительно низкая;
  2. Спрашивать у продавцов наличие сертификата на изделие;
  3. Стараться приобретать запасные части в фирменной упаковке.


Если товар вызывает подозрение, от него всегда можно отказаться. Сейчас дефицита запасных частей ВАЗ 2114 нет, при сомнениях лучше купить радиатор отопителя в другом месте.

Замена

2113) ничем не отличается от замены на модели 2114, поэтому эта работа выполняется для перечисленных марок одинаково. Для проведения работ потребуются инструменты:

  • Различные отвертки (крестовые, шлицевые, разной длины и размеров);
  • Набор комбинированных ключей;
  • Умелые руки и максимум терпения и аккуратности.

Нужно приготовить емкость для слива охлаждающей жидкости. Вместо отверток будет удобно воспользоваться шуруповертом.

Если нужно целиком снять печку, то и панель приборов снимается полностью. Для снятия радиатора печки панель разбирается частично, наполовину. Подобный ремонт проводить не слишком просто, но самостоятельно его все же сделать можно без наличия особых слесарных навыков. Необходимо только все делать аккуратно и не торопясь. Итак, что нужно, чтобы снять радиатор печки на ВАЗ 2114:
