Водопровод в квартире — схемы разводки, проектирование и установка своими руками (90 фото). Тройниковая и коллекторная разводка труб водоснабжения в квартире: схемы и монтаж Схема водоснабжения однокомнатной квартиры

12.10.2023

Сгнил старый водопровод в квартире. Испарина на трубах, свищ за свищом; перекрыть воду, а потом снова подать – из кранов хлещет ржавчина. И планируется ремонт кухни с санузлом, а старые трубы не то что трогать или дышать – смотреть на них боязно. Нужно менять, но работа стоит дорого. Можно ли заменить квартирный водопровод своими руками? Да, можно, и без всяких разрешений-оформлений. Нужно будет только договориться со слесарем ДЭЗа, чтобы перекрыл подачу воды в стояки максимум на час; скорее всего, удастся управиться минут за 10. Или предупредить соседей, если не вредные, и перекрыть/снова подать самому.

Порядок замены

Замена водопровода производится в определенной последовательности. Работа «на глазок» и «по ходу дела» в непрофессиональном исполнении нередко заканчивается протечкой. План производства работ примерно таков:

Выбор материала новых труб.
Выбор схемы разводки горячей и холодной воды.
Разработка схемы водоснабжения квартиры.
Расчет диаметра труб по выбранным материалу и схеме.
Подготовка монтажного инструмента.
Закупка материалов.
Сборка отборно-учетных узлов, монтаж их на стояки и регистрация.
Демонтаж старых труб и сантехнических приборов.
Подключение ГМС и аквастопа, если предусмотрено.
Подключение колбового фильтра (с ГМС обязателен).
Монтаж труб водопроводов горячей и холодной воды.
Установка и подключение сантехники, прежней или новой.
Пробная подача воды; устранение выявленных дефектов.
Установка и подключение бойлера.

ГМС, колбовый фильтр и аквастоп

ГМС, или гидромагнитная система, давно используется в промышленности для подготовки воды к фильтрации. В быту это устройство, не вдаваясь в подробности, переводит примеси в воде в тонкую взвесь, которая далее оседает в фильтре в виде шлама и периодически удаляется. ГМС абсолютно безвредна, не требует электропитания и ухода в процессе эксплуатации, но обязательно требует установки счетчика воды в антимагнитном исполнении (такие дороже) и, после себя по току воды, комбинированного колбового фильтра.

Колбовый фильтр состоит из трех последовательно соединенных секций: в первой собирается шлам, вторая удаляет хлор, в третьей происходит тонкая очистка воды и ее умягчение. Последнее (воду из крана давно уже никто не пьет) особенно важно для бойлера стиральной машины.

ГМС с колбами стоят немало, однако хорошо берегут не только технику, но и здоровье. Жалуйся или нет, возмущайся – не возмущайся, а питьевая вода прочно держится в десятке самых дефицитных ресурсов мира, и глобальных программ, способных вывести ее качество на уровень хотя бы середины прошлого века, нет и не предвидится. В общем, спасение утопающих – дело рук самих утопающих.

Аквастоп тоже полезное устройство, тоже не требует электропитания и ухода, но функция его другая. При резком усилении тока (прорыве) воды аквастоп срабатывает и его клапан отсекает всю квартиру от стояка. Аквастопы бывают разных систем, в том числе и электродинамические, так что антимагнитный счетчик при установке аквастопа тоже нужен.

Выбор труб

Новый водопровод в квартире начинается с выбора труб. Сталь в быту отжила свое, и выбирать приходится из металлопластика, пластика и паяной меди. Эта стадия работы, пожалуй, самая ответственная – неправильный выбор сведет на нет все старания, расходы и хлопоты.

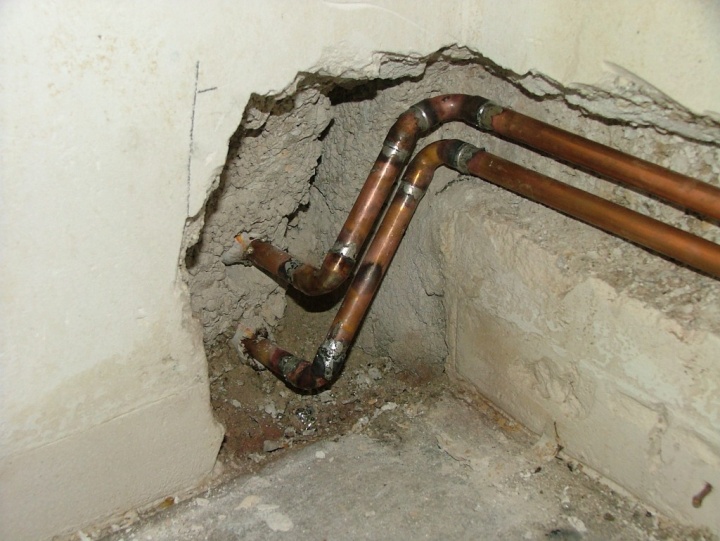

Медь

О медных водопроводных трубах можно сказать сразу: их пропагандисты не ведают, что говорят. Или ведают, но себе не ставят. Во-первых, на меди в контакте с водой образуется закись меди – та самая ярь-медянка, о которой Том Сойер толковал Гекльберри Финну. Да, медь человеку нужна, но в ничтожных количествах в виде микроэлемента, а не в составе сильного яда. В качестве контраргумента приводят, мол, медь с хлором из воды образует защитную пленку. Абсурд для любого, помнящего хотя бы школьную химию.

Во-вторых, в состав припоя для меди входит олово. Белое олово, мягкий металл, со временем превращается в другую его, как говорят химики, аллотропную модификацию – серое олово, рассыпчатый порошок. То есть, поставив у себя медные трубы (очень дорогие), мы тем самым на 100% гарантируем протечку. И оплату работы фирмы, специализирующейся на медных трубах, так как самому правильно спаять их невозможно.

Металлопластик

Металлопластиковые трубы довольно дороги, но их можно соединять своими руками, не имея опыта. Металлопластиковый водопровод собирается на специальных резьбовых узлах с прокладками или под обжим – фитингах. Кроме того, металлопластиковые трубы можно плавно изгибать. Гидродинамическое сопротивление и потери давления в металлопластике очень малы.

Для ввода трубы в фитинг нужны труборез, пресс-клещи и набор разверток (римеров) по диаметру труб. С их помощью работа идет играючи, а подручными средствами – полная гарантия протечки. Кроме того, срок службы прокладок в фитингах ограничен, и со временем стык начинает капать. Поэтому замуровывать металлопластик в стены недопустимо, и настоятельно рекомендуется не прятать в штробы.

Проводить водопровод металлопластиком рекомендуется на отдельных открытых участках, где важно минимальное сопротивление току воды и возможность простой и быстрой переборки стыка: при подключении бойлера, стиралки, мойки и т.п. Переходники с металлопластика на другие виды труб всегда есть в продаже.

Пластик

Пластиковый квартирный водопровод ныне стал стандартом, но пластики бывают разные. Для правильного выбора нужно знать их свойства и особенности.

Полибутилен (PB)

Гнущийся пластик с хорошей, для пластика, теплопроводностью. Держит температуру до 90 градусов. Правильно паяный стык абсолютно надежен. Довольно дороги. Применяются для устройства теплого пола.

Полиэтилен (PE)

Дешевы, но для ГВС нужны полиэтиленовые армированные трубы; обычный полиэтилен не держит уже 60 градусов. Гнуть и клеить нельзя, паяный стык надежно держит давление не более 3,5 ат, а давление воды в городском водопроводе может быть до 6 ат (0,6 Мбар) для холодной воды и 4,5 ат для горячей, так что сохраняется вероятность внезапного прорыва. Гидравлическое сопротивление, правда, наименьшее из всех.

Вроде бы всем плохи полиэтиленовые трубы, но есть у них достоинство, которое может стоить всех их недостатков: не боятся замерзания. Ледяная пробка их распирает, а как растает – сжимаются опять, и не лопаются, хоть ты тресни. Поэтому устройство полиэтиленового водопровода настоятельно рекомендуется в помещениях не отапливаемых, сезонных и в грунте. Тут альтернативы полиэтилену нет. Но при постоянно заполненной системе необходим аквастоп.

ПВХ (PVC)

Свойства поливинилхлорида (ПВХ) достаточно хорошо известны: химически стоек, недорог, термостойкость до 80 градусов, легко клеится, но не очень прочен и боится ультрафиолета. Стыки, как паяные так и клеевые, выходят более хрупкими, чем цельный материал, так что опасность прорыва остается и нужен аквастоп. Замена отдельных секций клееного ПВХ, разумеется, сложнее, чем у разборного металлопластика, но проще, чем для паяных стыков: прогрев соединение бытовым феном, стык можно разнять, а потом опять склеить. В общем, вариант бюджетный или для начинающего мастера при длине основной ветви от стояка до самой дальней точки водоразбора не более 10 м и при не более чем 7 точках отбора.

Пропилен (PP)

Прокладка квартирного водопровода полиизопропиленовыми трубами (пропиленом) ныне общепринята. Материал не очень дорог, прочен, стоек, паяные стыки сохраняют все качества основы, термостойкость – до 130 градусов, правильно спаянный держит до 12 ат. Гидравлическое сопротивление выше, чем у ПВХ, но все равно накопление налета в просвете минимально, а с ГМС исключено. Недостатков при самостоятельном выполнении всего два:

Не клеится, а для пайки необходимо специальное оборудование и точное соблюдение технологии.
Имеет довольно высокий коэффициент температурного расширения. Замурованный в стену или упрятанный в штробу может выгнуться и выломать кафель, поэтому на каждую трубу при прокладке нужно надевать чулок из мерилона или синтепона, что удорожает работу.

Однако пропиленовый трубопровод на сегодняшний день единственный, который можно сделать раз навсегда и забыть. Поэтому остановимся на пайке пропилена отдельно, тем более что пайка других пластиков отличается только более низкой температурой (110-130 градусов для полиэтилена и около 150 для ПВХ).

Пайка пропилена

Пайка пропилена кустарным паяльником-«утюгом» встык (см. рис. справа) недопустима:

На «колбаске» внутри накапливаются загрязнения, и собранный таким способом трубопровод оказывается более подвержен засорению, чем стальной.
Давление воды, распирая трубы, стремится разорвать стык. При 16 градусах в трубе и 20-25 снаружи через примерно три месяца порог усталости материала оказывается превзойденным, и стык течет.

Сборка пропиленового трубопровода осуществляется на фитингах под пайку – прямых (для соединения отрезков труб), угловых, тройниках, крестовинах. Разогретая до размягчения труба вставляется в обойму тоже разогретого фитинга, и стык застывает. В таком случае давление воды, наоборот, прижимает изнутри трубу к обойме, обеспечивая прочность, а на долю сплавленной зоны остается только герметизация. Довольно высокая жесткость пропилена не дает охватывающей трубу обойме упруго расшириться. Именно такая конструкция соединения в сочетании со свойствами материала и делает пропиленовый трубопровод пригодным для замуровывания в стены на десятилетия.

Примечание: более-менее приличный паяльник для пропилена стоит не меньше 2000 руб. и для чего-то еще непригоден, но от работы не изнашивается. Поэтому покупать его не нужно, лучше взять в аренду.

Для скрытой проводки в типовой квартире в штробах или замоноличенной – однозначно пропилен.
Для ветвей большой длины при большом количестве точек водоразбора – металлопластик открытый либо в каналах со съемными крышками.
Для дачных домиков, сезонного жилья под аренду, загородных домов с отдаленными хозпостройками, теплиц, и т.п. – полиэтилен.
Для бюджетного ремонта или в местностях с дефицитом воды, слабым давлением в водопроводе, с водой плохого качества – ПВХ.

Схема разводки

Коллекторы-гребёнки

Есть две схемы водоразбора в помещениях: последовательная и параллельная. При последовательной схеме точки разбора подключаются к общей трубе через тройники. Эта схема самая экономная, но при большой длине разводки, большом количестве точек разбора и/или при слабом давлении воды не годится, так как сильно снижает давление.

В таком случае водоразбор делают по параллельной схеме от коллектора-«гребенки», см. рис. Гребенка – это сборка из перепускных вентилей, от каждого из которых идет цельная ветвь к своей точке разбора. Вентилями регулируют давление раздельно по точкам. Ветви на точки выполняют металлопластиком или полиэтиленом: в данном случае роль играет их низкое гидравлическое сопротивление, а при прокладке цельным куском они вполне надежны.

Разработка схемы водоразбора

Схема водопровода в квартире нужна в первую очередь для себя, чтобы не запутаться, не просчитаться и потом точно знать, где что – особого разрешения на эту работу не требуется. Но при регистрации счетчика инспектор водоканала может попросить взглянуть на схему, так что вычертить нужно правильно.

Полная схема по всем правилам – работа серьезная и для знающего специалиста; к примеру – на большом рисунке схема водоснабжения частного дома с летней кухней, необходимая, чтобы проект был утвержден. Но для замены труб в квартире так утруждаться не нужно, достаточно, чтобы на схеме было ясно видно и понятно:

Трубы горячей и холодной воды, их тип и диаметр просвета.
Приборы учета.
Аварийные клапаны и сливы.
Запорная арматура.
Точки разбора с указанием потребителей.
Резервные ветви и устройства.
Направление тока воды.

Чтобы все это было понятно не только себе, или себе спустя год, определенные правила при вычерчивании нужно соблюдать. Разберем на примерах, см. рис. Слева – более-менее сойдет, но с замечаниями, справа – неправильно:

Схема справа выполнена в изометрии – для красоты, что ли? Пересечения труб ее запутывают, а представления о реальном расположении точек разбора она не дает: стиралка с бойлером выходят под полом.
Там же слишком много стрелок-указателей тока там, где и так ясно, куда течет, что тоже запутывает схему.
Там же – нечетко и не по правилам изображена запорная арматура с приборами учета.
Там же – не указаны тип и диаметр труб.
Там же – кто, где и когда видел, чтобы вода в бойлер подавалась сверху, а унитаз смывался через отлив?
Зато на схеме слева даже не специалисту ясно, что бойлер (6) – резервный. Замечание будет: «А где обратный клапан на горячую? Без него при прекращении подачи котел свою в горячий стояк погонит, если вентиль (10) не перекрыть». Но это уже по сути дела и с полным пониманием.

Правильная упрощенная схема водопровода в квартире

Пример произвольно, не по правилам оформления проектно-конструкторской документации, но совершенно понятно и без излишеств выполненной схемы водоразбора показан на следующем рисунке. Это еще и пример параллельного водоразбора; где гребенки, понятно.

Расчет труб

Прежде чем окончательно выбрать трубы, нужно рассчитать хотя бы приблизительно их диаметр. Нужно это не для «умности» – чем уже труба, тем она дешевле, с одной стороны. С другой, слишком малый диаметр трубы для водопровода вызовет турбулизацию потока в ней. При этом пропускная способность трубы резко падает, и при нормальном давлении на входе из крана будет еле сочиться.

Точный расчет трубопровода – дело специалистов высокой квалификации, но для городской квартиры, чтобы нормально текло, можно прикинуть и самому. Исходные данные такие:

Минимально допустимое давление – 0,3 ат.
Потеря давления на 1 м пропиленовой трубы 16 мм – 0,05 ат.
Средняя для квартирной разводки потеря давления на единицу фитингов и арматуры – 0,15 ат.
Потеря напора в отборно-учетном узле – 0,25 ат.
При обычных значениях напора на входе в стояк 1,5-4,5 ат в трубе 12 мм периодическая турбулизация неизбежна, а в 16 мм трубах не наблюдается.
Запас по напору для самой дальней точки – не менее двухкратного.

Осталось узнать напор (давление) на входе, и можно определить, хватит ли при последовательной разводке такой, самой ходовой, трубой, давления для самого дальнего крана или придется взять пошире и подороже. Давление внизу стояка можно узнать по манометру в подвале или у эксплуатанта здания; затем отнимаем по 0,6 ат на этаж. Можно и прикинуть по соседям исходя из тех же 0,6 ат/этаж: если, скажем, через три этажа вверх из кранов еще течет, то у нас добрых 2 ат. Но в многоэтажках такой фокус не проходит: чтобы не удорожать чрезмерно квартирную разводку, там делают отдельные стояки на нижние и верхние и даже на нижние, средние и верхние этажи.

Пример расчета: второй этаж девятиэтажки; жильцы верхних этажей на воду не жалуются. Имеем не менее 4 ат напора. 11 единиц арматуры (5 тройников, 6 угольников, 1 вентиль) дают 1,65 ат потерь. Длина трубы от стояка до дальней стены кухни – 6,5 м, это еще 0,325 ат потерь. Всего, с отборно-учетным узлом, имеем 0,325+1,65+0,25=2,225 ат потерь. Многовато, нужно проверить давление манометром и, скорее всего, взять основную трубу 20-25 мм, или разводиться по параллельной схеме от гребенки, иначе в летнюю сушь можно остаться «сухим».

Примечание: отсюда ясно, насколько важно спрямлять трубы и как нежелательно их удлинять и загромождать арматурой.

Зависимость потерь в трубах и арматуре нелинейная: они зависят от скорости течения, которая, в свою очередь, зависит от сечения просвета трубы. Незначительное увеличение диаметра трубы резко снижает потери, поэтому обычная для квартир разводка 20 мм трубой с отводами к точкам 16 мм в большинстве случаев работает хорошо. В сложных случаях точный расчет можно сделать по СНиП, внутренний водопровод и канализация зданий. Там есть все нужные формулы и номограммы; расчет может сделать человек с инженерным образованием любого профиля.

Нужно только иметь в виду, что на сей счет есть аж три СНиПа с одинаковым индексом: 2.04.01-85, 2.04.01-85(2000) и 2.04.01-85* « (Domestic water supply and drainage systems in buildings)». Правильный – СНиП последний.

Инструмент, материалы, демонтаж старого

Специальные инструменты для сборки квартирных трубопроводов описаны выше походу изложения. Для закупки материалов, ясное дело, понадобится расчет метража, номенклатуры и количества по месту. Демонтаж старых труб делается обычными способами. Его лучше делать после установки и регистрации водомера, чтобы надолго не отключать воду на этажи.

Дадим лишь один совет: не берите вентили с рычагом. Он выполнен из силумина или пластика и имеет свойство обламываться в самый неподходящий момент, как раз тогда, когда нужно срочно перекрыть. Берите шаровые вентили с рукояткой-«бабочкой». Круглые рифленые рукояти тоже не ломаются, но мокрые или потные руки по ним скользят.

Учет и контроль

Отборно-учетный узел состоит из запорного вентиля, фильтра грубой очистки, счетчика воды и обратного клапана. Собирается, как показано на рисунке. На каждом из приборов указывается направление тока воды для него, его обязательно нужно соблюдать при сборке.

Узел собирают с гидроизоляцией соединений лентой ФУМ и так же подключают к стояку, перекрыв предварительно воду; перед подачей воды нужно не забыть перекрыть запорный вентиль. Это единственная операция, и кратковременная, требующая отключения подачи воды соседям по стояку.

Для холодной и горячей воды нужны отдельные узлы счетчиков. Крайне желательно, чтобы счетчики и рукояти вентилей были выделены цветом. Показания счетчиков должны быть ясно читаемы без каких-либо дополнительных операций (съем люка и т.п.), поэтому часто приходится заранее собирать часть цельного трубопровода, иногда довольно причудливой конфигурации, для подключения приборов учета к стояку. Помимо труб и паяльника для этого понадобятся переходные муфты с пластика на металл МРВ – муфта резьбовая внутренняя. Пластик же к узлам учета подключается при помощи МРН – муфт резьбовых наружных.

Счетчики продаются опломбированными, но это не значит, что можно сразу же звонить в водоканал и платить за воду по расходу. Заводская пломба для того (умельцами-то русская земля богата), чтобы никто не влез в счетчик и не подкрутил или не подпилил там что-нибудь. Заводскую пломбу нужно беречь; без нее счетчик считается негодным, как и без сертификата на него.

По установке водомеров нужно заявить в водоканал и вызвать его инспектора. Пользоваться водой до его прихода можно, инспектору не нужны нулевые показания, он запишет начальные, опломбирует своей пломбой счетчик и слив фильтра. Оплата за воду по расходу пойдет после регистрации приборов учета.

ГМС, аквастоп, фильтр

Хотя конструкция ГМС неразборная и не позволяет с ее помощью воровать воду, и опломбировке это устройство не подлежит, подключение ГМС до счетчика недопустимо: шламом может забиться турбинка счетчика. ГМС с колбовым фильтром подключают после приборов учета; фильтр – сразу после ГМС. Аквастоп можно подключить сразу после фильтра, но, если он электродинамический, магнитное поле ГМС может вызывать его ложное срабатывание, но относить аквастоп далеко от стояка смысла нет: на прорыв до него он не реагирует.

Видео: обзор вариантов компоновки элементов водопровода

Монтаж трубопроводов

Итак, теперь делаем водопровод. Сборка труб уже описана, но монтаж всей системы тоже имеет особенности не строительного характера, как-то , устройство каналов в стяжке. Последние должны проходить не дальше 150 мм от стены и не ближе 200 мм к мебели. Сантехприборы, естественно, перед началом прокладки труб снимаются.

Прежде всего нужно установить дуги – пластиковые планки с угольниками МРВ под смесители. Они крепятся к капитальной стене саморезами в дюбелях. При креплении нужно учесть толщину отделки: штукатурки и кафеля или другого декоративного покрытия.

Не имея большого строительного опыта, добиться расположения выходных патрубков заподлицо со стеной очень сложно. Лучше заранее сделать их ВЫСТУПАЮЩИМИ над отделанной стеной на половину ширины бортика декоративных колпаков смесителя: если колпаки нерегулируемые, их можно будет без особого труда довести на наждачном круге или вручную на наждачном бруске.

Следующий момент – сборка секций трубопроводов. Самый удобный способ – сборка на столе и укладка в штробы целиком. Но тогда возникает вопрос: как провести трубы через стены? С металлопластиком проблем нет, он весь на разъемных фитингах, а для паяных труб можно предложить два способа:

С помощью переходников МРН/МРВ и металлопластиковых вставок. В квартире это достаточно надежно, а в углах над штробами можно сделать съемные лючки для ревизии и ремонта резьбовых соединений.
Монтировать трубопроводы по месту. Для этого нужен компактный паяльник. Такой стоит дороже, и нужно работать в х/б перчатках, чтобы случайно не обжечься.

Наличие водопровода в квартире является сегодня неотъемлемым элементом современной городской, а во многих случаях и деревенской жизни. Приходит время, когда требуется произвести замену водопроводной сети по разным причинам. Перед жильцами встает проблема в том, каким способом выполнять эту работу, и можно ли сделать это самостоятельно.

Разводка труб водоснабжения в квартире чаще всего производится специалистами. Они могут выполнить качественный монтаж водопроводной системы, но такие услуги обойдутся для семейного бюджета дорого. Сегодня в торговой сети можно найти любые инструменты и материалы, с помощью которых можно провести водопровод своими руками.

Видео: Разводка водопровода в квартире

Капитальный ремонт всегда начинают с планирования работ. Наибольшее внимание уделяется разводке трубопроводов в квартире. Если план прокладки труб водопровода будет неверным, в будущем этот фактор приведет ко многим проблемам. Если неисправности трубопроводов возникали и до проведения ремонта, то это подходящее время для выявления неполадок в разводке труб для их устранения.

Причины установки новых труб

Замена труб водоснабжения в квартире требует от хозяев ответственности при принятии решения по ее выполнению. Замену производят по различным причинам, основные из которых стоит рассмотреть более подробно.

Забивка

Устаревшие коммуникации обычно состоят из ржавых стальных трубопроводов, стенки которых имеют высокую шероховатость и склонны к накоплению песка, окалин, отложений солей и других примесей и загрязнений. В результате трубы забиваются, образуются пробки, снижающие пропускную способность водопровода, либо совсем перекрывают проход.

Временно эта проблема устраняется путем прочистки труб специальными приспособлениями, в том числе стальным тросом. Но избавиться от пробок навсегда можно только путем полной замены водопроводной системы.

Протечки

Такие неполадки чаще всего выявляются в трубах, которые изготовлены по шовной технологии. Утечка воды в этом случае устраняется вызовом сантехника или сварщика. Но эта проблема так же решается только временно, до возникновения утечки в других местах.

Неэстетичный вид

Старые системы водопровода, изготовленные из стальных труб, имеют неприглядный вид. На них имеются следы ржавчины, шелушащаяся краска, следы сварки. Замена труб водоснабжения на современные трубы из новых материалов (пластик, металлопластик, полипропилен и т. д.) позволит иметь значительно лучший вид, и сделать водопроводную систему вполне привлекательной, не требующей каких-либо покрытий или обслуживания.

Правильная планировка и проект

Задача по организации водопровода в жилом помещении довольно простая. Необходимо транспортировать воду от централизованной системы к месту разбора воды потребителями. Перечень таких мест в разных жилых помещениях может быть различным. Простой вариант включает в себя два умывальника, расположенных в ванной и на кухне, смеситель в ванной, бачок унитаза.

Современные квартиры предполагают более сложные системы. Почти в каждом жилье сегодня имеются вспомогательные бытовые приборы, для функционирования которых нужна вода из водопровода. В каждой семье есть стиральная машина-автомат, большинство хозяек желают установить на кухню посудомоечную машину.

В ванной комнате, кроме самой ванны, часто монтируют душевые кабины, оснащенные вспомогательными функциями, например, гидромассажем. Возле унитаза стала модной установка биде. В просторных квартирах число санитарных узлов может быть несколько. Два вспомогательных унитаза, дополнительная душевая кабина увеличивают комфортабельность жилых помещений, а соответственно и нагрузку на систему.

Особенности проектирования

В итоге требования к качеству и производительности водопроводной сети повышаются. Многие бытовые устройства чувствительно реагируют на изменение напора воды, который зависит от правильного проектирования схемы трубопроводов. Профессиональный проект водоснабжения в квартире повысит параметры водопроводной сети, уменьшит потребление материалов на ее установку и эксплуатацию, а также упростит выполнение работ по ремонту и обслуживанию водопровода.

Существует два варианта схем прокладки водопроводных труб в квартире:

Последовательная схема, ее же называют тройниковой.
Коллекторная схема.

В каждой из них есть свои достоинства и негативные стороны. Поэтому их применяют для различных случаев и в определенных условиях. Иногда эти две схемы совмещают и получают комбинированный водопровод.

Это наиболее простой метод водопровода в квартире. Последовательная схема включает общую трубу, с подключенными к ней потребителями холодной или горячей воды.

Основная труба делается большего диаметра, по сравнению с другими трубами, так как она играет роль коллектора. Для подключения сантехнических устройств применяют тройники, откуда и пошло название схемы – «тройниковая».

Принцип работы тройниковой схемы не вызывает трудностей в понимании, и является простым для реализации и проекта. По аналогичной схеме создано водоснабжение во многих квартирах, которые построены еще в советские времена. Главным ее достоинством является небольшое число водопроводов. Поэтому расходы на проведение схемы наименьшие.

Но такая система целесообразна к применению только для маленьких квартир со стандартным набором сантехнических устройств. Чем длиннее система, тем слабее напор воды на конце трубы. Сантехническим устройствам, подсоединенным в конце трубопровода, будет не хватать воды, поэтому они не смогут выполнять в полной мере свои функции.

Проблемы при такой схеме появляются и при неисправностях крана или другого элемента системы. На период ремонта придется закрывать подачу воды полностью на всю квартиру. Один прибор при такой схеме водопровода отключить не получится.

Существует еще несколько вопросов, связанных с техническим обслуживанием последовательного водопровода. Соединения труб чаще всего скрыты под декоративными плитками, и не всегда можно свободно к ним проникнуть. В итоге при появлении течи воды найти неисправность довольно затруднительно.

Часто для обслуживания системы водопровода приходится снимать декоративные панели, разрушать стены и портить другую отделку квартиры. В конце ремонта может понадобиться новая отделка поверхностей стен. Несмотря на такие негативные моменты, последовательная система сегодня вполне популярна. Такая разводка водоснабжения считается лучшим вариантом при создании схемы водопровода в малогабаритных квартирах.

Это жилье имеет небольшую стоимость, а тройниковая схема подсоединения сантехнических устройств дает возможность уменьшить расходы средств на обустройство. Давление в такой системе небольшой длины достаточно для работы сантехники. Для снижения затрат на установку и эксплуатацию последовательных систем, заблаговременно разрабатываются схемы размещения тройников и труб. При этом к ним обеспечивается легкий доступ. На качестве материалов не стоит экономить, риск возникновения неисправностей должен быть минимальным.

Коллекторная разводка труб водоснабжения в квартире

Такая схема наиболее подходит для просторных квартир большой площади, с множеством различной сантехники. Особенностью такой схемы является наличие коллектора. Из общего стояка вода подается в первую очередь на коллектор, далее к потребителю.

Каждый потребитель подключается индивидуально, а не последовательно по тройниковому принципу, рассмотренному выше. Основным преимуществом коллекторной системы является равномерная подача воды ко всем потребителям. Количество потребителей и длина труб не уменьшают напор воды для каждого сантехнического устройства.

Другим достоинством коллекторной схемы стала возможность произвести отдельно одного потребителя, оставляя подачу воды к остальным устройствам. Между потребителем и коллектором можно устанавливать различные устройства, редукторы, фильтры. Напор воды можно повысить или снизить, отфильтровать от грязи или добавить полезные элементы.

К негативным факторам коллекторной системы можно отнести большие затраты на монтаж. Труб для этого требуется больше, по сравнению с последовательной системой. Такая схема более сложная, и малоопытный работник может не разобраться в ней уже при проектировании. Для осуществления коллекторного соединения необходимо сначала подобрать место для установки коллектора, откуда будет выходить напор воды. Для горячего водоснабжения также необходим коллектор. Между ним и общим стояком устанавливают трубы с запорной арматурой. Краны дают возможность при надобности закрыть подачу воды, которую подает стояк водоснабжения в квартире.

Иногда устанавливаются вспомогательные элементы, фильтры или краны с электроприводом для аварийной защиты от утечек. После монтажа коллекторов, к ним подключают трубы для каждого потребителя. В помещениях большой площади рекомендуется совмещать последовательную и коллекторную схемы. К одной из веток коллектора подсоединяют сразу несколько потребителей, соединяя их последовательно трубами. В итоге эта ветка системы будет обладать теми же отрицательными факторами, как тройниковая система.

По принципу действия коллектор подобен тройнику, но с более сложной конструкцией. У него есть один вход и несколько выходов для сантехнических устройств. Диаметр входной трубы на 30% больше остальных труб, поэтому вода поступает в коллектор быстрее, чем расходуется, даже при одновременной работе нескольких потребителей.

Порядок выполнения работ

Новые трубы устанавливаются вместо старой системы в определенном порядке. Поэтапное выполнение работ дает возможность правильно организовать и быстро произвести замену.

Выбор материала труб.
Расчет диаметра.
Определение схемы разводки.
Проектирование системы.
Подбор инструментов.
Покупка материалов для монтажа.
Сборка и установка приборов учета на стояк водоснабжения.
Снятие старых труб.
Установка фильтров, труб.
Подключение сантехнических устройств.
Тестирование системы и устранение недочетов.
Установка водонагревателя.

Выбор материала труб

Существует большой перечень труб для водопроводов, отличающихся материалом изготовления. Они могут быть как из металла, так и неметаллические. Каждые из них имеют свои недостатки и положительные свойства. Рассмотрим основные виды материалов для труб.

Разводка труб водоснабжения

Существует несколько вариантов разводки трубопроводов:

открытый способ;
закрытая разводка.

Открытый метод предполагает монтаж на стенах, а закрытый внутри стен. Обычно вариант подбирается, если площадь помещения небольшая и открытый монтаж уменьшит полезную площадь. В просторных квартирах можно применять любой вид разводки.

Преимущества скрытой разводки

не нарушается эстетика и интерьер помещения;
визуально увеличивается пространство;
при возникновении возгорания трубы не расплавятся.

Недостатки скрытого способа

небольшой перечень материалов;
сложная установка и длительная подготовка, штробление стен;
трудности при поиске протечек во время эксплуатации;
сложно производить осмотр и обслуживание.

Преимущества внешней установки

подходит для труб из любого материала;
установка более простая;
осмотр и снятие выполнять проще;
устранение протечек можно выполнить быстрее;
легче модернизировать систему, добавлять вспомогательные устройства.

Недостатки открытой системы

открытые трубы занимают площадь;
нарушение интерьера помещения;
во время возгорания трубы расплавятся.

Заключение

Для более эффективной работы системы водопровода следует правильно подбирать место монтажа коллектора. Проект водоснабжения должен включать в себя как число точек потребления воды, так и удаление от коллектора до каждого потребителя. Лучшей точкой монтажа коллектора будет место, которое находится ближе к большему количеству потребителей, чтобы расстояния были равными, а расход труб был минимальным.

Разводка водоснабжения в квартире производится не слишком сложно. Однако необходимо соблюдение некоторых условий и правил. Наиболее простыми в монтаже стали трубы из полимерных материалов. Если у вас металлические трубы, то целесообразно обратиться за помощью к специалисту.

Самостоятельная разводка труб горячего и холодного водопровода в квартире или доме — дело непростое, но реальное. Даже если вы собираетесь нанять специалиста, основные моменты вам стоит знать самому- контроль не помешает.

Сегодня в большинстве случаев разводка труб в ванной делается из полимерных труб — полипропилен для водопровода, ПВХ для канализации

Как разработать схему разводки водопровода

Сначала определяете места, где будут располагаться все потребители холодной и горячей воды. Лучше сделать все на плане, но можно и «на месте» отметить. Важны не только геометрические размеры приборов, но и точное расположение места, куда надо воду подвести.

Нарисовать план с указанием размеров и расстояний — первый шаг

Многие приборы подключаются к водопроводной сети при помощи гибких шлангов. Тогда заканчиваться отвод от магистрали может за 10-20 см до прибора. Главное, чтобы место соединения было легко доступным. Это необходимо для удобного и быстрого обслуживания соединения. Такой способ соединения реализуется проще — нет необходимости точно рассчитывать длину трубы.

Есть еще жесткая подводка воды к сантехническим приборам или бытовой техники — трубами к самому входу. Такое соединение выполнять сложнее, потому встречается такой тип разводки реже. В основном так подключают газовые водонагреватели (колонки), смесители для ванной, которые крепятся к стене.

Наружная или скрытая прокладка

В первую очередь стоит определиться с типом прокладки труб — будут они идти поверху или спрятаны в стене или полу. Скрытая разводка в ванной, туалете хороша с эстетической точки зрения — ничего не видно. Но трубы недоступны, чтобы устранить течь придется разбивать стену, что совсем не радует. Потому в стену стараются укладывать только целые куски без соединений — меньше шансов на протечку.

Есть и еще одна сложность при скрытой прокладке водопровода — необходимость наличия каналов в стене (штроб), в которые укладывают трубы. Во-первых, не всякая стена позволяет делать в ней штробы. Например, в панельных домах, где толщина стены всего-то около 10 см делать канал глубиной 5-6 см точно не стоит. Плита потеряет значительную часть несущей способности. Чем это грозит объяснять, наверное, не надо. Во-вторых, прокладка штроб в стене — работа эта не самая легкая, даже при наличии перфоратора отнимает много времени. Так что минусов у такого варианта более чем достаточно.

Еще один тип скрытой подводки труб — за фальш-стеной. Для этого, отступив некоторое расстояние от основной стены, устанавливают каркас, а на него гипсокартон, на который затем укладывают плитку. Второй вариант фальш стены — из пластиковых панелей.

Наружная разводка труб с практической точки зрения лучше — все на виду, доступно для ремонта в любое время. Зато страдает эстетическая сторона. Чтобы скрыть коммуникации их все — водопровод и канализацию — стараются прокладывать поближе к полу, потом надстраивают гипсокартонный короб со съемной крышкой или верхней частью. Так ко всем трубам есть свободный доступ, а сами они почти не видны.

Способ укладки

В квартире или доме разводку водопровода делают двумя способами — последовательно подключая всех потребителей или ставя коллектор, от которого на каждый из приборов идет отдельная труба. Оба варианта не без недостатков.

При последовательном подключении труб уходит мало, но если подряд подключены более двух сантехнических приборов, при их одновременной работе напор может быть недостаточным. Такой тип разводки называют еще тройниковым — все отводы от основной магистральной трубы делают при помощи тройников (иногда — крестовин или уголков).

При коллекторной разводке водопровода труб уходит много, кроме того требуется дополнительное оборудование — коллектор на водопровод. Так что эта схема разводки труб — дорогостоящая затея, зато давление на всех подключенных приборах, независимо от количества работающих, одинаковое.

Параллельное подключение — к каждому прибору от коллектора идет своя линия

Есть еще один нюанс: большое количество труб где-то надо уложить, причем компактно, а это совсем непросто. Потому такой тип разводки чаще используют при скрытой прокладке или при открытой, но в тех местах, которые требуют такого подключения или могут быть закрыты мебелью.

Например, в ванной или туалете подключаются всего два прибора. Там можно сделать последовательную разводку. На кухне подключается колонка (бойлер), кран на мойку, стиральная и посудомоечная машина. Вот в таком случае имеет смысл поставить на кухне коллектор, а от него уже развести ко всем потребителям отдельные ветки водоснабжения. Такой способ подключения называют смешанным — часть водопровода разводят при помощи тройников, часть — от коллектора.

Обратите внимание на то, что если одновременно делают разводку холодной и горячей воды, трубопроводы укладывают параллельно. При срытой подводке имеет смысл подводку ГВС завернуть в теплоизоляцию — вода тогда действительно будет горячей и вы не будете обогревать стены. Если трубы полипропиленовые или пластиковые, это не так критично — полимеры имеют невысокий коэффициент теплопередачи. Для металла (любого — стали, нержавейки, оцинковки, меди) теплоизоляция очень желательна.

Разводка труб: правила

Как в любом деле, в сантехнике есть свои правила. Есть они и при прокладке водопровода. Если разводку водопровода собираетесь делать для себя, соблюдать их или нет решать вам, но лучше все сделать правильно. В правилах есть своя логика, которой придерживается большинство:

Если присмотритесь, то увидите, что большая часть водопроводов сделана именно по этим правилам.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

правильно сделанное соединение получается монолитным;
нет заужения диаметров трубопровода в местах пайки;
высокая ремонтопригодность;
длительный срок эксплуатации;
легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Примеры схем

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая. В действительности все не так сложно, надо только определиться с основными параметрами схемы — куда надо подвести воду и видом разводки — параллельно будете тянуть или последовательно. Далее уже все диктует положение потребителей. Чтобы было немного проще добавим еще несколько схем и фото.

Особенность этой схемы — на полотенцесушитель идет более толстая труба от ГВС. Сделано это чтобы обеспечить лучший нагрев.

Пример последовательной разводки — комплектация на входе в квартиру для повышения безопасности

При скрытом монтаже водопровода часть труб можно спрятать в полу. Ремонтировать их будет невозможно, зато красиво…

Капитальный ремонт следует начинать с хорошего плана. При этом самого пристального внимания требует разводка водопровода в квартире. Как правильно ее спроектировать, какому варианту отдать предпочтение? Над этим вопросом придется задуматься тем, кто решился на ремонт или замену труб водоснабжения.

Неправильно спроектированное расположение водопроводных труб сопровождается множеством проблем. А если неполадки в системе поставки воды наблюдались и до ремонта, самое время изучить имеющуюся разводку, чтобы выявить и устранить недостатки. Для этого стоит хорошенько разобраться во всех тонкостях.

Мы расскажем вам о вариантах разводки водопровода и поможем определиться с выбором оптимальной разновидности. А для того, чтобы было легче разобраться, материал сопровождается схематическими картинками и полезными видеороликами по теме.

Задача по созданию водопроводной системы в квартире выглядит простой. Нужно доставить воду от центрального стояка (стояков) к каждой точке разбора. Список таких точек в разных квартирах может быть очень разным. Упрощенный вариант состоит из пары раковин (на кухне и в ванной комнате), а также унитаза и ванны.

Но современные реалии диктуют более сложные схемы. Практически в каждой квартире сегодня найдутся дополнительные бытовые устройства, для работы которых также необходима водопроводная вода.

Практически везде имеется автоматическая стиральная машина. Все больше хозяек стремятся дополнить свою кухню еще одной полезной технической единицей – , машиной для санитарной обработки посуды.

Галерея изображений

Наша сегодняшняя тема - водоснабжение и разводка холодной и горячей воды. Нам предстоит узнать, какие схемы разводки могут применяться в квартире и коттедже, какие трубы и арматура используются при монтаже водопровода и как подключаются сантехнические приборы.

Общие правила

Общие правила разводки водоснабжения и канализации жилых зданий содержатся в СП 30.13330.2016.

Мы приведем ключевые пункты свода правил:

Температура горячей воды на сантехнических приборах должна укладываться в диапазон 60-65°С вне зависимости от способа ее приготовления (путем отбора из теплосети, нагрева в теплообменниках или локальных нагревательных приборах);

Любопытно: в принятом всего четырьмя годами раньше СП 30.13330.2012 указывалась максимально допустимая температура ГВС в +75°С.

Состав воды (в том числе горячей) и ее качество должны отвечать требованиям СанПиН 2.1.4.1074 «Питьевая вода»;

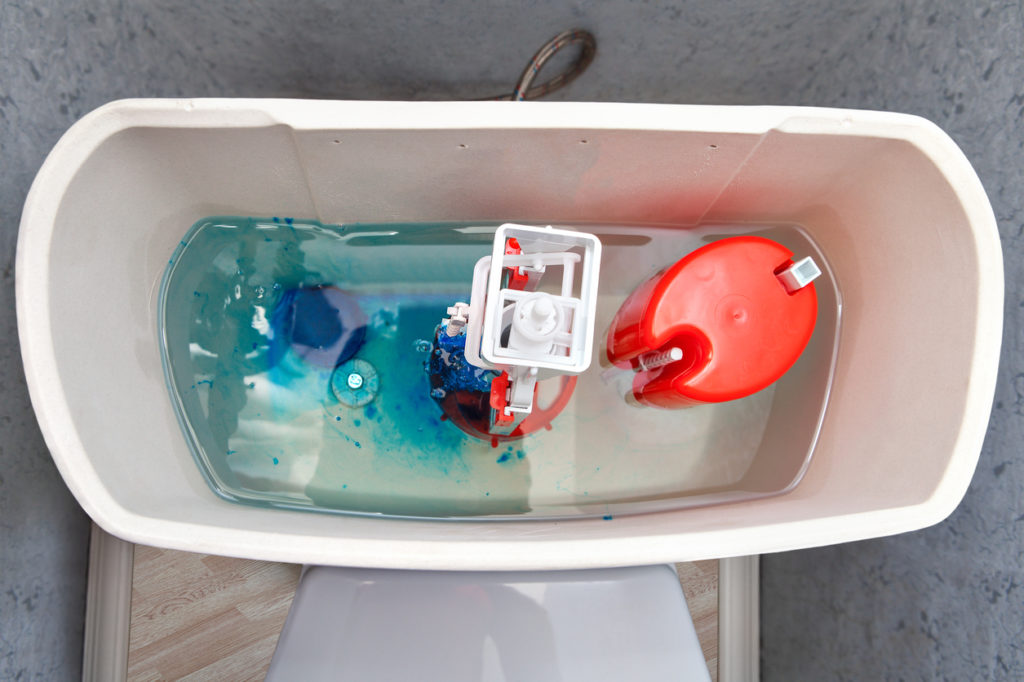

К писсуарам и сливным бачкам унитазов можно подводить воду более низкого качества;

Обратите внимание: этот пункт актуален в основном для владельцев коттеджей с автономными системами водоснабжения. Насколько известно автору статьи, магистральные водопроводы с непитьевой водой в нашей стране отсутствуют, как класс.

Максимально допустимое давление воды на сантехническом приборе - 4,5 атмосферы. Оно может быть повышено до 6 атмосфер, если жилой дом малой этажности возведен в условиях многоэтажной застройки. При превышении указанных значений, нужно использовать регулирующую напор арматуру;

Кстати говоря: предыдущая версия СП устанавливала минимально допустимый напор равным указанному в технической документации сантехоборудования (если такая информация отсутствует - равным 20 метрам, что соответствует 2 атмосферам давления). В 30.13330.2016 ограничения по минимуму напора отсутствуют.

Проложенные в шахтах, нишах, сантехкабинах и влажных помещениях трубы ХВС должны изолироваться для предотвращения конденсации воды на их поверхности;

Система ГВС должна предусматривать циркуляцию воды для поддержания ее стабильной температуры в точках разбора;
Водяные полотенцесушители можно подключать к циркуляционным трубопроводам ГВС только при условии монтажа байпаса и отсекающей арматуры. Там, где это невозможно, водяные приборы заменяются электрическими;
Трубы ГВС (кроме подводок) нужно изолировать для снижения теплопотерь;

Горизонтальная разводка системы водоснабжения жилого здания должна выполняться по подвалам, техэтажам и чердакам. В их отсутствии допустима прокладка труб в подпольных каналах вместе с трубопроводами отопительной системы, под настильным полом со съемным покрытием, а также по потолкам нежилых помещений на верхнем этаже дома;
Стояки и вводы воды в квартиры должны монтироваться в шахтах с обустройством технических шкафов с люками для свободного доступа к ним. Допускается открытая разводка стояков по стенам кухонь, ванн, туалетов и кладовок;

Водоразборная арматура (смесители, бачки унитазов и т.д.) могут присоединяться автономными подводками с использованием квартирного коллектора или к общей подводке с применением тройниковых соединений;
Резьбовые соединения стальных трубопроводов нельзя монтировать скрыто. Единственное исключение - уголки и водорозетки для монтажа настенного смесителя;
Прокладывать вместе трубы водопровода и канализации можно лишь в проходных каналах, при этом сточная труба крепится ниже напорной;
При совместной прокладке водопроводов ГВС и ХВС холодная труба крепится ниже горячей;

Горизонтальная разводка холодного водоснабжения и ГВС должна выполняться с уклоном не менее 0,002 (в стесненных условиях - 0,001);

Подсказка: уклон позволит полностью слить воду на время ремонтных работ и для предотвращения разморозки труб. Инструкция относительно уклона прокладки относится лишь к вводам и розливам: подводки к отдельным приборам можно крепить горизонтально.

Воду можно разводить по помещениям с температурой, не опускающейся ниже +2°С. В более холодных помещениях водоснабжение снабжается кабельным обогревом или тепловым сопровождением;

Вблизи входных дверей, ворот и открывающихся в холодный сезон окон трубы должны быть теплоизолированными;
Арматура и трубы должны соответствовать действующим гигиеническим нормам;
, использующиеся в системах внутреннего водоснабжения, должны служить как минимум 50 лет при +20°С и 25 при +75°С и штатном давлении;

Любопытно: в предыдущей версии документа присутствовал пункт, согласно которому гидравлическое сопротивление трубопровода не могло меняться в течение срока его службы, что ставило жирный крест на зарастающих ржавчиной газовых трубах ГОСТ 3262-75. В СП 30.13330.2016 соответствующего пункта нет; однако это не отменяет запрета на применение газовых труб: они не соответствуют нормативным срокам службы водопровода.

Вводы, стояки в 3 этажа и выше, подводки с 5 и более точками разбора воды, подводки к бачкам и водонагревателям должны снабжаться запорной арматурой;

Кстати: при соединении нескольких стояков ГВС циркуляционной перемычкой каждый из них снабжается кранами у основания и на верхнем этаже.

устанавливается на вводе в квартиру или коттедж после вентиля или крана и фильтра, но до водосчетчика;

Примечание: новшеством стал отказ от установки манометров до и после редуктора (ранее она рекомендовалась) и регулировки редуктора владельцем жилья (она не поощрялась, но и не возбранялась).

Обратные клапаны нужны перед групповыми смесителями и на присоединении водонагревателя к циркуляционному трубопроводу. Ранее клапан рекомендовалось устанавливать на вводах в квартиру горячей и холодной воды во избежание обратного хода счетчиков;

Впрочем: поставщик воды, продающий ее владельцу жилья, и сейчас вправе потребовать установки счетчика с обратным клапаном, но лишь после согласования с органами местного самоуправления.

В верхних точках водопроводов ГВС и ХВС должны стоять автоматические воздушники, в нижних - сбросники.

Впрочем: для стравливания воздуха и сброса воды не возбраняется использовать водоразборную арматуру крайних этажей.

Приборы учета

Вводы в здания и их отдельные помещения, имеющие собственного владельца или ответственного съемщика, снабжаются приборами учета;
Разбор холодной и горячей воды учитывается раздельно;

Капитан Очевидность подсказывает: это не относится к приготовлению горячей воды в индивидуальных водонагревателях. В этом случае владелец жилья получает из магистрального водопровода только холодную воду и отдельно оплачивает расход энергоносителя по электро- или газосчетчику.

При монтаже счетчиков на подающем и циркуляционном трубопроводах ГВС, последний снабжается обратным клапаном;
Перед каждым счетчиком по направлению движения воды должен стоять фильтр;
Общие приборы учета могут устанавливаться внутри здания, в освещаемых помещениях с температурой +5°С и выше, или в колодцах. В последнем случае применяются счетчики, способные работать при затоплении;

Общие водомеры снабжаются запорной арматурой до и после прибора учета, квартирные (в том числе одноквартирных жилых домов) - только до счетчика.

Типы разводки

Итак, какой может быть у водоснабжения разводка труб?

Ориентация

К вертикальной разводке относятся стояки и вертикальные подводки, к горизонтальной - розливы и горизонтальные подводки. Абсолютное большинство жилых зданий использует оба типа разводки воды по сантехническим приборам: в типичном многоквартирном доме после водомерного узла вода попадает в горизонтальный розлив и далее в вертикальные стояки, а оттуда транспортируется к точкам водоразбора по горизонтальным подводкам.

Подвал и чердак

Нижняя разводка горячего водоснабжения более типична для многоквартирных и частных домов: один тупиковый или два циркуляционных розлива разводятся по подвалу с его круглогодичной положительной температурой.

В большинстве случаев так же монтируется холодное водоснабжение: нижняя разводка по подвалу или подполью исключает разморозку розлива в отсутствие разбора воды.

Альтернатива - монтаж розливов на чердаке. Пара слов о том, какие преимущества имеет верхняя разводка: водоснабжение при подаче воды из напорной емкости делается энергонезависимым и сопровождается минимальными гидравлическими потерями.

Кроме того, если в доме выполнена верхняя разводка - горячее водоснабжение с циркуляцией не будет страдать от завоздушивания перемычек между стояками: весь воздух будет вытеснен в расширительный бачок в верхней точке розлива на чердаке и далее в атмосферу, через автоматический воздухоотводчик.

Тупик и циркуляция

Вскользь мы уже упоминали циркуляционные и тупиковые схемы водоснабжения.

Пришло время дать пару внятных определений:

Тупиковой называется система, вода в которой приходит в движение только во время ее разбора: она проходит через розлив, стояк, подводку и сантехнический прибор;
В циркуляционной схеме перепад давлений или работа насоса обеспечивает непрерывное движение воды по закольцованному трубопроводу. Тем самым стабилизируется температура воды в точках ее разбора (помните, как долго приходится сливать воду по утрам в домах старого фонда?) и обеспечивается непрерывная работа водяных полотенцесушителей.

Тройники и коллекторы

Последовательная (тройниковая) разводка обычна для жилых домов, построенных в прошлом веке: все точки водоразбора присоединены к одной трубе через отводы и тройники. Очевидные плюсы решения - возможность открытого монтажа и невысокая материалоемкость.

Коллекторной разводкой называется присоединение точек водоразбора к гребенке-коллектору собственными подводками. Такие водопроводы обходятся намного дороже тройниковых и монтируются только скрыто (представьте себе разведенный по стене в ванной десяток параллельных труб!), что подразумевает прокладку только при строительстве или капремонте.

Плюса у коллекторной разводки два:

Если вы полностью откроете кран ГВС или ХВС на кухне, то на смесителе душевой кабины или ванны соотношение напора холодной и горячей воды останется неизменным. Никого не ошпарит и не обольет ледяной водой;
Отключение любого прибора возможно из единого центра - коллекторного шкафа. Это очень кстати в общежитии или гостинице: в аварийной ситуации вы можете выборочно отключить одного потребителя, даже не имея доступа в его помещение.

Оборудование

Какие трубы, фитинги и арматура могут потребоваться для разводки воды по дому или квартире своими руками?

Арматура

Вот ее минимальный набор:

Изображение	Описание
	Шаровые краны. Они являются наиболее надежным и беспроблемным видом запорной арматуры, не требуют обслуживания и выпускаются под многие типы соединений - резьбы, муфтовую сварку и т.д.
	Механический фильтр. В большинстве случаев единственный фильтр устанавливается на вводе сразу после крана; он защищает внутренний водопровод от крупных взвесей, мусора и песка. Наличие фильтра особенно важно, если вы используете сантехнику с керамическими затворами: попытка закрыть воду при заклиненных песчинкой пластинах кранбуксы или картриджа вызовет их необратимое повреждение.
	Водосчетчик. СП 30.13330.2016 предписывает использовать приборы с импульсным выходом, что позволяет диспетчерскому оборудованию контролировать расход воды в реальном времени. При расходе воды в 10 кубометров в сутки и менее диаметр счетчика должен быть равным 15 мм.

Кроме перечисленного оборудования, во внутренних системах водоснабжения могут применяться:

Изображение	Описание
	. Она используется для организации автономного водоснабжения из неглубоких (до 9-25 метров в зависимости от наличия или отсутствия внешнего эжектора) источников и представляет собой комплект из поверхностного насоса, управляющего им реле давления и мембранного бачка.
	применяется для подачи воды из глубокого колодца или артезианской скважины. На чистой воде используют вихревые и многоступенчатые насосы. Более дешевые вибрационные обладают небольшим межремонтным ресурсом и способствуют заиливанию скважин и колодцев.
	(разделенный эластичной мембраной на воздушный и водяной отсеки стальной бак) позволяет создать запас воды и отдать ее в водопровод с достаточно большим напором.
	Идентичный гидроаккумулятору по своему устройству расширительный бак может компенсировать увеличение объема воды в замкнутом контуре при повышении ее температуры.
	Предохранительный клапан дублирует функцию расширительного бака, сбрасывая избыток воды в дренаж при превышении критического давления.
	Реле давления включает и выключает насос в зависимости от уровня напора воды во внутренней сети.
	Обратный клапан пропускает рабочую среду лишь в одном направлении, исключая противоток. В водоснабжении квартир и коттеджей используются пружинные, реже - шариковые клапаны.
	Фильтр тонкой очистки позволяет удалить из воды мелкодисперсные примеси и большую часть растворенных в ней солей, извести и окислов железа.
	Редуктор давления стабилизирует его на заданном уровне и монтируется на вводе водоснабжения.
	Гаситель гидроударов исключает кратковременные увеличения давления при резкой остановке циркуляции в системе ГВС или при быстром заполнении холодного водопровода.
	Автоматический воздухоотводчик препятствует нарушению циркуляции ГВС воздушными пробками.
	Термосмесительный узел обеспечивает регулировку температуры в циркуляционном контуре путем подмешивания к нему более горячей или холодной воды. Он может иметь встроенный или выносной термодатчик, быть энергонезависимым или питаться от электрической сети.
	Циркуляционный насос, как и следует из названия, отвечает за циркуляцию воды в горячем водопроводе.

Фитинги, трубы

Современный рынок предлагает покупателю две основных разновидности труб:

Металлические;
Полимерные и композитные.

Первые исключительно стойки к высоким температурам и гидроударам. Вторые столь высокой надежностью похвастаться не могут: при температурах свыше 90-100 °С и стойкость к гидростатическому давлению, и ресурс трубы катастрофически падают.

А теперь давайте вспомним, в каких условиях предстоит служить вашему водопроводу.

В коттедже с автономным водоснабжением, в системе централизованного ХВС одно- или многоквартирного дома, а также на ГВС при нагреве воды в теплообменнике или индивидуальном теплогенераторе вероятность ухода давления и температуры от нормальных значений практически отсутствует. Там можно смело монтировать полимерные и металлополимерные водопроводы.

А вот в системах ГВС с подачей воды напрямую из теплотрассы (то есть в большинстве домов советской постройки) картина не столь безоблачная:

Неисправность арматуры или низкий уровень квалификации обслуживающего дом слесаря могут привести к гидроудару. Для его возникновения достаточно быстро закрыть вентиль или задвижку в тепловой камере или элеваторном узле;

Если ГВС не будет вовремя переключено с подачи на обратный трубопровод, система водоснабжения может подвергнуться внеплановым испытаниям: температура подачи теплотрассы зимой может достигать +150°С. Реакция на такой перегрев труб, рассчитанных на эксплуатацию при 60-90 градусах, вполне предсказуема;

К тому же итогу приведет неисправность задвижек ГВС во время ежегодного испытания теплотрассы на температуру.

Именно поэтому в доме с элеваторными узлами мы настоятельно рекомендуем монтировать только и исключительно металлические водопроводы.

В магазинах вы можете встретить три разновидность соответствующих материалов:

Изображение	Описание
	Трубы стальные оцинкованные ГОСТ 3262-75. В отличие от черных газовых, они не подвержены коррозии и в куда меньшей степени страдают от образования отложений на внутренних стенках. К недостаткам оцинковки автор отнес бы трудоемкий монтаж с точной подгонкой размеров патрубков и исключительно на резьбовых соединениях: сварка лишает трубы всех ее преимуществ перед черной сталью, сжигая цинковое покрытие.
	ГОСТ 617-2006. Они обладают бактерицидными свойствами, гнутся (впрочем, с достаточно большим радиусом изгиба) и могут похвастаться разрушающим давлением в 200 и более атмосфер. Недостаток материала - его цена (от 250 рублей/метр). Для соединения элементов водопровода применяются раструбная пайка, компрессионные фитинги и фитинги с деформируемыми гильзами.
	Трубы гофрированные нержавеющие обладают прочностью на разрыв в 200-210 атмосфер при толщине стенки 0,3 мм против 0,8-1 мм у медной трубы. Более низкая материалоемкость очень приятным образом сказывается на стоимости: 15-миллиметровая труба обходится покупателю в 105-150 рублей за метр. Срок службы труб неограничен; силиконовые уплотнители компрессионных фитингов подлежат замене через три десятка лет службы.

Перейдем к пластику и металлопластику.

Изображение	Описание
	Трубы ППР (полипропиленовые) - безусловный лидер рынка по дешевизне: метр 20-миллиметровой трубы без армирования стоит 20-40 рублей. Разводка полипропиленом водоснабжения типична для всех новостроек. Для соединения труб и столь же недорогих фитингов применяется муфтовая пайка.
	- низкотемпературные (долговременная эксплуатационная температура - до 40°С) и используются преимущественно для монтажа вводов водоснабжения от магистрального водопровода или автономного источника. Трубы соединяются с арматурой и друг с другом компрессионными, реже - электросварными фитингами. Для трубопроводов с толщиной стенок 4 мм и более применяется стыковая сварка.

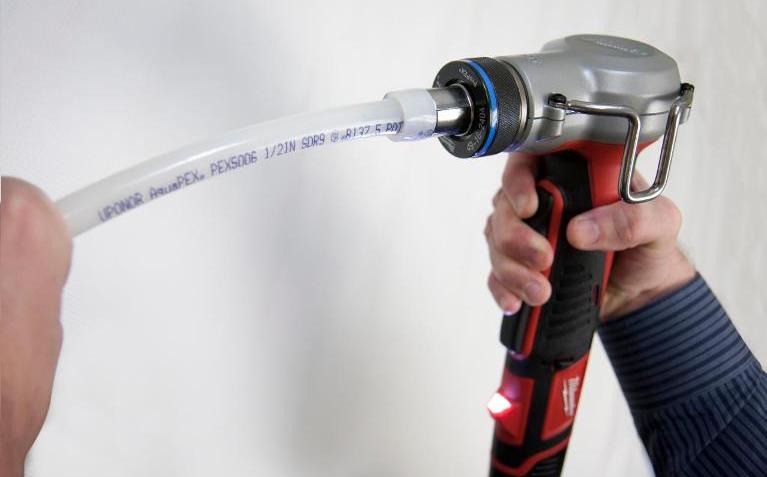

	Полиэтилен PEX отличается от обычного боковыми связями между длинными молекулами, меняющими его физико-химические свойства: сшитый полиэтилен выдерживает нагрев до 70-110°С, обладает более высокой по сравнению с обычным ПЭ прочностью и может похвастаться уникальным свойством - памятью формы. Применяется преимущественно для коллекторной разводки воды и внутрипольных систем отопления, монтируется на штуцерах и компрессионных соединениях.
	Полиэтилен PERT производится введением в оригинальный полимер сополимеров и обладает свойствами, близкими к PEX (за вычетом молекулярной памяти). Для соединения труб применяется муфтовая сварка и компрессионные фитинги.
	Металлопластик - это две оболочки из PERT или PEX с вклеенной между ними алюминиевой трубкой. Металлический сердечник несколько увеличивает прочность трубопровода на разрыв и придает ему жесткость. Для монтажа применяются пуш-, пресс-фитинги и изделия с деформируемыми клещами гильзами.

Гибкие подводки

Гибкие шланги нужны, прежде всего, для присоединения к водопроводу бытовой и санитарной техники.

Отельного комментария заслуживают всего две их разновидности:

Металлические гофрированные шланги. Фактически они представляют собой отрезок гофротрубы с развальцованными концами и накидными гайками на них. Это решение класса «поставил и забыл»: как мы помним, срок службы нержавейки неограничен;

Шланги в металлической оплетке с сердечниками PEX. Если их предшественники с резиновым сердечником служили не более пяти лет, то изделия на основе сшитого полиэтилена потребуют замены как минимум через полвека.

Заключение

Надеемся, что знакомство с применяющимися видами разводок воды, сантехнического оборудования и материалов поможет читателю выбрать оптимальное для себя решение. Видео в этой статье расскажет вам больше о том, какой может быть схема разводки водоснабжения. Успехов!
