Разводка труб в котельной. Разводка отопления частного дома своими руками

Ощутимо холодно становится уже с сентября. Сегодня рассмотрим каким может быть устройство отопления в частном доме – типы, схемы, их виды и монтаж.

Типы систем отопления

Времена, когда частные дома отапливались преимущественно угольными печами, остались далеко позади, сегодня этот вариант пользуется спросом только у дачников. Выбор современных систем обогрева довольно велик, и каждый может подобрать наиболее подходящий тип. Рассмотрим особенности существующих вариантов.

Наиболее популярным по праву можно назвать водяное отопление. Вода либо антифриз, выступающие в качестве теплоносителя, нагреваются до определенной температуры и, проходя по замкнутому контуру, нагревают ряд радиаторов. Последние, в свою очередь, нагревают помещение. Пройдя круг, жидкость, естественно, остывает. Вернувшись в котел, вода опять нагревается и цикл повторяется заново. Главными достоинствами такого типа отопления можно назвать экономичность и возможность выбора нагревающего агрегата. Для этой системы подойдет абсолютно любой тип котла:

  • газовый;
  • твердотопливный;
  • электрический;
  • агрегаты на жидком топливе.

Реже используются воздушные системы отопления частного дома. Воздух нагревается посредством специальных теплогенераторов, затем он поднимается наверх. За счет гравитационной (основанной на разнице температур) либо принудительной (давление обеспечивается вентилятором) циркуляции холодный воздух поступает в специальные воздуховоды, по которым перемещается к нагревательному элементу. Теплогенераторы работают на топливе либо от природного газа. Но стоит учитывать, что эту систему можно оборудовать только на этапе строительства.

Одно из наиболее дорогих типов отопления – электрическое. К нему относится система «теплый пол», еще устанавливаются инфракрасные обогреватели или электроконвекторы. Но стоимость не единственный недостаток, любые повреждения электрических проводов оставят вас без тепла. Да и прогрев помещения при работе одних конвекторов получается неравномерный, так что нужно будет дополнительно установить и «теплый пол». Поэтому такому типу чаще всего отдают предпочтение, если нет других вариантов.

Скажем пару слов и о паровом отоплении, правда, оно не используется в жилых домах. В этом случае вода нагревается до состояния кипения, и по магистрали циркулирует уже пар. Попадая внутрь радиаторов, он отдает свое тепло и конденсируется, в результате в котел обратно возвращается жидкость.

Такая схема используется довольно редко, в основном когда бюджет очень ограничен, так как получится неплохо сэкономить на комплектующих и трубах. В этом случае радиаторы соединены последовательно, и теплоноситель проходит через каждый из них по очереди, отдавая свое тепло. Таким образом, в последних комнатах температура будет на несколько градусов ниже, ведь доходящая до них жидкость уже значительно остынет.

Более усовершенствованной системой считается «Ленинградская» схема отопления частного дома, особенности устройства которой заключаются в монтаже обходной трубы и установке запорных кранов на каждой батарее. Благодаря этому появляется возможность отсечь любой радиатор, при этом отопление в остальных комнатах будет функционировать как раньше.

Двухтрубные схемы и их виды

Отдав предпочтение этому варианту, вы значительно повысите эффективность системы, так как к каждой батарее подходит отдельная труба с одинаково нагретым теплоносителем. Температура будет одинакова во всех комнатах независимо от их расположения. А вот обратка, по которой остывшая жидкость поступает назад в котел, уже одна для всего контура.

Разводка может быть вертикальной и горизонтальной. Первая делится на верхнюю и нижнюю. Если теплоноситель подается наверх (чердачное помещение или под потолок), а затем посредством нескольких стояков спускается и распределяется по батареям, то это верхняя разводка. А вот нижняя имеет следующую схему: магистраль располагается в подвальном помещении либо протянута вдоль пола, и от нее уже идут вверх стояки, по которым жидкость и попадает в радиаторы.

Для горизонтальной разводки характерно наличие двух стояков: подающего и отвечающего за отвод остывшего теплоносителя. К первому подключаются лежаки, которые и обеспечивают тепло в каждой квартире. Основные достоинства такой схемы:

  • возможность подключения индивидуальных теплосчетчиков;
  • поэтажная регулировка тепла;
  • можно устанавливать радиаторы с нижним подключением.

Если в жилье устанавливается один коллектор, от которого будут прокладываться подающие и отводящие трубы к каждой батарее, то такая схема называется лучевой. Отдав ей предпочтение, вы сможете регулировать микроклимат каждой комнаты, ведь все контуры представляют собой самостоятельные системы. Но и приготовьтесь к большим затратам, так как материала понадобится намного больше, чем для остальных типов разводки.

Как смонтировать систему?

Остановимся на особенностях монтажа системы. Если придерживаться инструкции, то провести отопление в частном доме можно и своими руками.

Как сделать систему отопления частного дома - пошаговая схема

Шаг 1: Расчет

Чтобы правильно рассчитать все комплектующие, следует нарисовать план здания и изобразить схематически будущую развязку системы отопления. При этом не забывайте указать все размеры. Ориентируясь на такой план, вы максимально точно рассчитаете количество необходимого материала. Такую услугу предоставляют и строительные компании, так что всегда можно обратиться к профессионалам.

Шаг 2: Закупка труб

Эти элементы могут быть выполнены из различных материалов, но наиболее целесообразно использовать металлопластиковые . Они не боятся коррозии, а на внутренней поверхности не образуются отложения. Удобный монтаж, незначительное линейное расширение при нагреве и способность выдерживать высокие температуры – все это относится к положительным сторонам таких труб. А вот недостатки носят следующий характер. Материал боится механического воздействия и ультрафиолетовых лучей. Да и монтаж резьбовых фитингов следует делать с особой осторожностью, чтобы не порезать изделие. Стальные трубы отличаются невысокой стоимостью, долговечны и имеют низкий коэффициент расширения. При этом они подвержены коррозии, проводят блуждающие токи, отложения на внутренней поверхности ухудшают пропускную способность, да и монтаж легким не назовешь. Полипропиленовые изделия не имеют таких недостатков, но их качество сильно зависит от производителя. А чувствительность к высоким температурам делает их непригодными для монтажа в пожароопасных помещениях. Прекрасными характеристиками отличается медь, но и ее стоимость очень высока.

Шаг 3: Выбор котла

Основным элементом системы отопления частного дома выступает котел, ведь именно он отвечает за нагрев теплоносителя. Существуют различные типы этого оборудования. Самым экономичным и поэтому распространенным котлом можно назвать газовый. Но он не будет функционировать, если к зданию не проведена газовая магистраль. Довольно неплохой альтернативой выступает , нагревающий теплоноситель за счет сгорания дров, угля и т. д. Его плюс – автономность. Но установив его, придется постоянно следить за работой, подкидывать дрова и чистить. Существуют еще и агрегаты, работающие на жидком топливе. Однако оно весьма дорогостоящее, и есть вероятность взрыва, поэтому такую систему отопления встретишь редко. Электрические котлы весьма неплохо справляются со своими функциями, но придется раскошелиться, оплачивая счета.

Шаг 4: Подбор батарей

Еще система отопления частного дома включает в себя и радиаторы, выбор которых также довольно велик. В прошлом столетии огромной популярностью пользовались чугунные батареи. Они прекрасно сохраняют тепло, не боятся коррозии. При этом низкая теплопроводность, малая поверхность отдачи, да и вес отодвинули их на задний план. Сталь тоже применяется для изготовления радиаторов, но этот материал подвержен коррозии, склонен к образованию отложений на внутренней поверхности, что самым негативным образом сказывается на теплопроводности. Сегодня на пике популярности более совершенные конструкции из алюминиевых сплавов и биметалла. Первые легкие, отличаются большим коэффициентом теплоотдачи, прекрасно выглядят и удобны в монтаже. Биметаллические батареи быстро нагреваются и передают тепло окружающей среде, отлично впишутся в любой интерьер, отличаются большим сроком службы по сравнению с алюминиевыми радиаторами. Еще они выдерживают более высокое давление. А вот к недостаткам нужно отнести только высокую стоимость, но она оправдана качеством. Выбрав материал, необходимо правильно Шаг 6: Установка котла

В основном система отопления частного дома, независимо от выбранной схемы развязки, предполагает монтаж кронштейна с настенным котлом, хотя его установка не должна вызвать проблем. Главное, придерживаться всех требований. Размещение газового устройства фиксируется в технической документации дома и изменить его довольно сложно, поэтому все мелочи нужно продумать до того, как начали оформлять документы. Отопительный агрегат обычно укомплектован всеми необходимыми крепежами, поэтому понадобится только инструмент, чтобы прикрепить кронштейн к стене. Затем соединяем его с дымоходом. Перед подключением котла необходимо снять заглушки. Желательно установить еще и угольный фильтр, который предохранит систему от засорения.

Шаг 7: Монтаж радиаторов

Теперь следует заняться батареями. Чаще всего их крепят под окнами или рядом с выходом. Это обусловлено сквозняками и более низкой температурой в вышеуказанных зонах. При этом расстояние от верхней поверхности батареи до подоконника должно быть в пределах от 5 до 10 см, а вот зазор до пола – не более 12 и не менее 8 см. Между стеной и батареей следует оставить от 2 до 5 см.

Если планируете на стену крепить специальную отражающую теплоизоляцию, то придется приобрести более длинные крепления.

Из инструмента приготовьте перфоратор. Можно обойтись и без монтажа радиаторов, если выбрали трубное отопление частного дома. Здесь в качестве батарей выступают трубы довольно большого диаметра, по которым протекает теплоноситель и нагревает металлические элементы. Но от работ не увильнуть, и даже, наоборот, процесс несколько усложнится, так как все равно придется устанавливать магистраль посредством специальных крепежей.

Шаг 8: Развязка

Согласно выбранной схеме собираем развязку. Современные металлопластиковые трубы соединяются спайками, при этом сделать их сможет даже человек без опыта. Кроме того, понадобятся тройники, краны и иные комплектующие. Желательно использовать по возможности цельные элементы, чтобы свести количество спаек к минимуму, так как эти места наиболее подвержены течи. В завершение запускаем систему. Лучше всего эту операцию делать под контролем специалиста.

Выбор оптимальных схем для системы горячего водоснабжения и отопления - это главная задача при обеспечении комфортного микроклимата. Чаще всего используются схемы систем отопления в частных домах следующих видов: система с принудительной и естественной циркуляцией, однотрубная, двухтрубная, а также «ленинградская» и лучевая схемы разводки трубопроводов.

Ключевой по важности инженерных коммуникаций является именно отопительная система домов, офисов и предприятий различного назначения. Несмотря на активно развивающиеся технологии, человечество до настоящего времени еще не избавилось от потребности в установке источников тепла в своих домах. Отопительная система эксплуатируется только 4-6 месяцев в году, при этом стоимость монтажа и комплектующих остается на высоком уровне. Срок службы, надежность и эффективность в частных домах во многом зависят от того, как выполнена разводка.

Начало работы

Разводка отопительной системы в квартире или частном доме начинается с анализа условий, в которых планируется ее эксплуатировать. Для обеспечения эффективного обогрева необходимо правильно выбрать котел, диаметр трубопроводов главной магистрали, а также определиться с видом топлива.

Главные составляющие

Ключевыми составляющими отопительной системы, которые оказывают влияние на схему разводки, являются:

  • Вид топлива.
  • Тип котельного оборудования, его основные показатели и мощность.
  • Вид отопительных приборов.
  • Особенности помещения (этажность, утепление, площадь, другие особенности).

Вид топлива

Наиболее востребованным источником тепла является газовый котел. Выбирают данное оборудование для частных домов, квартир или хозяйственных построек по причине экономичности, автономной работы и универсальности. Также двухконтурный котел способен подогревать воду и для санитарных нужд. В таком случае подключение газового котла к системе отопления, схема разводки трубопроводов должны учитывать мощность циркуляционного насоса и сравнительно невысокую производительность.

Если вы планируете отопить двухэтажное строение, помимо насоса, установленного в двухконтурном котле, для обеспечения циркуляции теплоносителя потребуется

Котлы

Данные устройства различаются по способу монтажа, виду топлива и мощности. Бытовые котлы могут функционировать на таких видах топлива, как твердое (дрова), дизельное, жидкое (мазут), уголь, сжиженный или природный газ, а также пеллеты. Довольно популярны которые могут быть электродными и нагревательными. Кроме того, существуют комбинированные агрегаты, которые работают на различных видах топлива.

Для многих котлов характерна напольная конструкция, однако существуют разновидности настенного исполнения, мощность которых - менее 25 кВт. Для размещения электрических электродных котлов не требуется отдельное место, они монтируются непосредственно в систему трубопроводов. Большинство современных моделей оснащено нагревательным контуром для горячего водоснабжения, также для обогрева больших площадей их допускается собирать в каскад.

В любом случае для схемы систем отопления одноэтажного дома следует выбирать котельные агрегаты, позволяющие максимально автоматизировать их работу и упростить эксплуатацию. Немаловажное значение также имеет зависимость отопительной системы от электрических сетей. Этому условию в полной мере отвечает использование газовых котлов, а также схемы монтажа системы отопления в частном доме без электрических насосов.

Отопительные приборы

Отопительные приборы для частных домов можно разделить на две основные группы - радиаторы и регистры. Принцип их действия довольно прост. В обоих случаях теплоноситель, передвигаясь внутри отопительного прибора, постепенно отдает тепло окружающей среде. Выбор этих конструкций зависит от этажности строения. Если помещения располагаются в двух и более уровнях, то желательно отдать предпочтение компактным и эстетичным радиаторам.

Использование радиаторов в отопительной системе частного дома удобнее еще с точки зрения расположения мебели в помещениях. Их размещают под оконными проемами, трубопроводы для их подключения могут прокладываться по стенам или быть скрытыми в конструкции пола. Регулировка теплоотдачи происходит за счет количества секций, определяемого назначением и площадью отапливаемого помещения.

Тип отопительного прибора определяется характеристиками системы, такими как давление, скорость потока и температура теплоносителя. В зависимости от данных показателей выбираются алюминиевые ребристые или чугунные радиаторы. Конструкции из алюминия отдают тепло благодаря входящим конвективным воздушным потокам в каналах между ребрами прибора, чугунные - за счет инфракрасного излучения и большой теплоемкости.

При температуре теплоносителя 90-95°C и низкой скорости потока желательно отдавать предпочтение чугунным приборам. При температуре 65-80°C и наличии циркуляционного насоса в отопительной системе предпочтительнее использовать ребристые алюминиевые радиаторы.

Также системы отопления частных домов очень часто дополняются устройством теплых полов. Максимально комфортного микроклимата позволит добиться температура теплоносителя в трубопроводах, находящаяся в пределах 40°C. Устройство водяного теплого пола требует обязательной установки насосного оборудования.

Трубопроводы

Отопительные приборы и котел соединяются между собой трубопроводами, устройство которых зависит от расположения радиаторов, этажности здания, его периметра и длины.

Материал трубопроводов следует выбирать, исходя из удобства и условий монтажа, их долговечности, ремонтопригодности.

В современных отопительных системах на смену громоздким нержавеющим, стальным и оцинкованным трубам пришли изделия из полипропилена и металлопластика. В сочетании с чугунными отопительными приборами широко применяются медные трубопроводы.

Монтаж

При наличии источника тепла основной задачей станет перемещение подогретого теплоносителя по отопительной системе. От типа выбранной схемы будут зависеть рабочие параметры и долговечность отопительной системы. Как правило, данные работы осуществляются на этапе капитального ремонта или строительства, так как затрагивают все жилищное пространство.

Различают два основных типа отопительных систем. Это:

  • Естественная (гравитационная).
  • Замкнутая система отопления в частном доме. Схема эта предусматривает искусственную циркуляцию.

В первом случае подразумевается естественная циркуляция теплоносителя вследствие его разогрева и расширения. В замкнутой системе используется закрытый контур отопления, находящийся под давлением. Перераспределение тепла и циркуляция жидкости обеспечиваются насосным оборудованием.

Любой из этих вариантов может быть организован различными схемами подключения. Наиболее часто используются однотрубная, двухтрубная и лучевая разводки. Рассмотрим их более подробно.

Однотрубная система

Однотрубная схема подключения системы отопления подразумевает последовательную установку приборов. Теплоноситель попадает в отопительные приборы, а затем, проходя через них, отдает часть своего тепла. Таким образом, в последний прибор попадает жидкость с максимально низким температурным показателем. Чтобы это не отразилось на микроклимате помещения, количество секций в конечном отопительном приборе должно быть увеличено.

На сегодняшний день существуют технологии, оптимизирующие работу однотрубной отопительной системы. В качестве вспомогательных элементов можно инсталлировать регуляторы отопления, шаровые краны, термостатические краны или балансировочные вентили. Это позволит добиться баланса при получении подачи тепла. Перекрытие одного конкретного радиатора не нарушит работу отопительной системы в целом.

Схема разводки системы отопления в частном доме может реализоваться в виде:

  • Горизонтальной системы с использованием циркуляционного насоса.
  • Вертикальной системы с естественной или комбинированной циркуляцией, а также с помощью циркуляционного насосного оборудования.

Горизонтальная однотрубная система

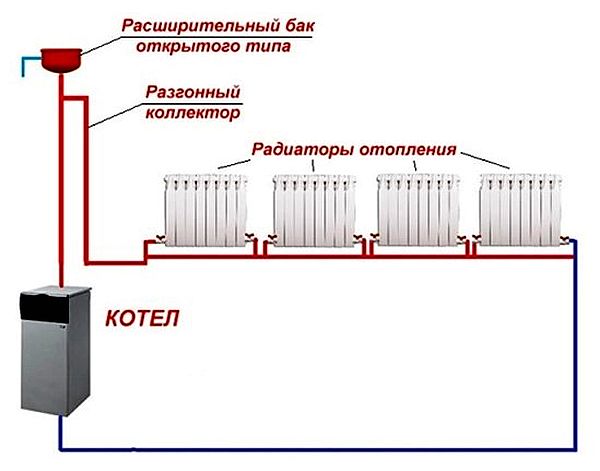

Данная схема в народе получила название «ленинградка». Трубопроводы могут быть встроенными в отопительную конструкцию или проложенными над уровнем пола. Поэтому с целью уменьшения теплоотдачи их рекомендуется теплоизолировать.

Схема разводки однотрубной системы отопления в предусматривает наличие стояка, подающего теплоноситель на второй этаж и ведущего к первому радиатору.

Регулирование температуры осуществляется с помощью кранов. Их следует устанавливать перед первым на каждом этаже.

Вертикальная однотрубная система

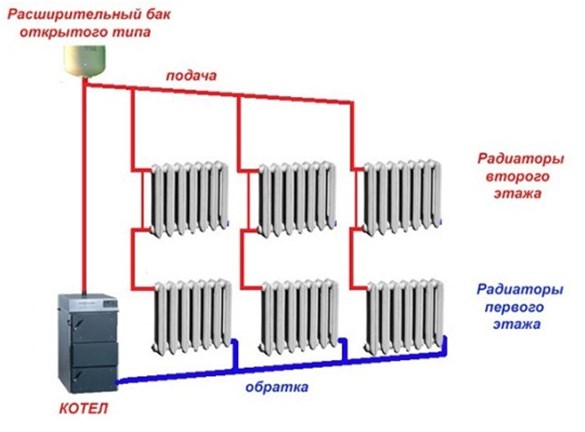

Подобные схемы систем отопления в частных домах предусматривают естественную циркуляцию теплоносителя. Достоинством такой разводки является независимость от электроснабжения, так как не требуется наличие циркуляционного насоса.

Существенным недостатком можно назвать использование трубопроводов большого диаметра, а также необходимость расположения разводящей магистрали строго под наклоном. Главным минусом является тот факт, что такая схема подключения системы отопления в частном доме смотрится не очень эстетично. Однако это можно устранить посредством циркуляционного насоса.

Двухтрубная система

Подобные схемы систем отопления в частных домах требуют значительных финансовых затрат. Также увеличиваются объем выполняемых работ и, соответственно, стоимость монтажа.

Основным преимуществом считается равномерное распределение теплоносителя по всей системе. А главное - очень просто регулируется температурный режим: в соответствии с потребностями проживающих в доме.

При установке современных коммуникаций, производителями комплектующих для которых в основном являются зарубежными компании, рекомендуется выполнять подключение газового котла к системе отопления, схема которой - двухтрубная, так как это существенно облегчает работу насосного оборудования.

Отопительные приборы можно подключать сбоку, снизу и по диагонали. Выбор оптимального варианта в основном зависит от размера используемых радиаторов и материала их изготовления.

На входе и на выходе из отопительного прибора необходимо устанавливать регулирующие клапаны. Также не стоит забывать о сливном кране, который следует располагать в низших точках системы.

Расход трубопроводов зависит от того, какое выбрано подключение котла к системе отопления - схема однотрубная или двухтрубная. Частные дома с небольшой площадью целесообразнее оборудовать двухтрубной разводкой.

Дополнительно такая система оборудуется циркуляционным насосом. Наличие терморегуляторов в каждом отдельном помещении позволяет настроить наиболее оптимальный режим обогрева.

Если же ваши материальные средства ограничены, а частный дом небольшой площади, то можно обойтись и однотрубной разводкой.

Площадь строений, в которых допускается использовать однотрубные системы, не должна быть выше 100 м 2 . В таком случае можно обойтись без насосного оборудования и применить естественную циркуляцию.

Лучевая система

Коллекторная или лучевая схема характеризуется тем, что к каждому отопительному прибору прокладывается своя пара трубопроводов для прямого и обратного тока. Данные трубопроводы сходятся на гребенках у нагревателя. В такой системе протяженность труб значительно выше даже по сравнению с двухтрубной схемой.

Для равномерного распределения теплоносителя по отопительным приборам лучевую систему перед эксплуатацией балансируют.

Заключение

Независимо от того, какая выбрана система отопления, своими руками схема будет разрабатываться или с привлечением специалистов, важно помнить, что проектирование и монтаж данных инженерных коммуникаций считаются довольно сложным мероприятием. Если вы не уверены в собственных силах, то предпочтительнее обратиться за помощью к специалистам.

Это позволит избежать ошибок, которые могут возникнуть на любом этапе запуска и эксплуатации отопительной системы. Чтобы в будущем не устранять недочеты, лучше их попросту не допускать и заранее все предусмотреть.

Каждому жилью в условиях отечественного климата необходима эффективная отопительная система. Для частного дома, в котором, как правило, отсутствует централизованное отопление, вариантов ее устройства существует довольно много. Отличаясь друг от друга конструкцией, видами разводки и теплоносителями, все эти системы имеют свои достоинства и недостатки.

Классификация систем отопления частного дома

В первую очередь отопительные системы отличаются видом теплоносителя и бывают:

  • водяными, самыми распространенными и практичными;
  • воздушными, разновидностью которых является система открытого огня (т.е. классический камин);
  • электрическими, наиболее удобными в эксплуатации.

В свою очередь, системы водяного отопления в частном доме классифицируют по типу разводки и бывают однотрубными, коллекторными и двухтрубными. Кроме того, для них существует еще и классификация по энергоносителю, требуемому для работы нагревательного прибора (газ, твердое или жидкое топливо, электричество), и по количеству контуров (1 или 2). Также разделяют эти системы по материалу труб (медь, сталь, полимеры).

Водяное отопление частного дома

Водяное отопление в частном доме осуществляется при помощи замкнутого контура, заполненного циркулирующей по нему горячей водой. Нагревательным прибором в этом случае выступает котел, от которого по дому необходимо провести трубы к каждому радиатору. Вода проходит через батареи, отдает тепло комнатам и возвращается в котел. Там она снова нагревается и попадает в систему. В качестве теплоносителя также может использоваться и антифриз.


Чаще всего отопительная система состоит из медных труб, самых надежных, однако, и наиболее дорогих.

Реже используется сталь, и практически никогда не устраивают водяное отопление из полимерных материалов, плохо переносящих температурные перепады.

Кроме труб схемы должны быть укомплектованы дополнительными элементами:

  • расширительным баком, собирающим лишнюю жидкость;
  • терморегуляторами, контролирующими температуру перед радиаторами;
  • циркуляционным насосом, обеспечивающим принудительное движение жидкости по трубопроводам;
  • запорными и предохранительными клапанами.

Подвиды

Система данного типа может быть:

  • одноконтурной, обеспечивающей только нагрев воздуха;
  • двухконтурной, позволяющей еще и получать горячую воду.


По принципу движения жидкости в трубах различают однотрубные, двухтрубные и коллекторные системы. Первая предполагает последовательный переход теплоносителя от одной батареи к другой. Ее достоинствами можно назвать простоту проведения разводки, а недостатками – низкую эффективность, невозможность регулирования и сложность замены отдельных элементов.

Двухтрубная

Двухтрубная система лучше, так как является более ремонтопригодной и обеспечивает минимальные потери тепла.


Но самый удобный и эффективный способ устройства схемы водяного отопления получится, если провести коллекторную разводку, обеспечивающую и быструю замену износившегося элемента, и простое регулирование температуры, однако и стоящую при этом дороже.

Плюсы-минусы

Главным достоинством всех систем водяного отопления в частном доме является эффективная передача тепла по всем обслуживаемым помещениям. А среди недостатков можно назвать:


  • сложность и трудоемкость монтажа;
  • необходимость в регулярной профилактике труб и котла, которую можно проводить и самому, и с использованием услуг специалистов.

Применение газовых котлов

Котлы, применяемые в водяной системе, могут использовать различные виды топлива. Самым распространенным и удобным в использовании является оборудование на газе – хотя устанавливать его можно лишь в том случае, когда к дому подведено центральное газоснабжение. Кроме того, в числе недостатков газовых котлов можно назвать необходимость их регулярного контроля со стороны соответствующих коммунальных служб.


Зато такая система имеет следующие преимущества перед остальными:

  1. Простоту установки и эксплуатации.
  2. Высокую экономичность использования энергоресурсов. В среднем, затраты на газ получаются на 30–40% меньшими по сравнению с использованием жидкого топлива или электричества.
  3. Быстрый нагрев помещений теплоносителем. Уже через час температура в комнатах с системой водяного отопления, источником тепла в котором является газовый котел, заметно возрастет.
  4. Экологичность использования газа.
  5. Возможность автоматизации процесса, включая программирование требуемой температуры и нагрева горячей воды.

При отсутствии газоснабжения в частном доме приходится использовать котлы, работающие на других видах топлива. Например, на дровах, пеллетах или угле. Такой твердотопливный котел будет полностью автономным и не зависящим от подачи электричества или газа.


Однако его экологичность значительно меньше по сравнению с другими вариантами. А для хранения энергоносителя потребуется устройство дополнительного хранилища, защищенного от попадания влаги.

Отопление с использованием жидкого топлива

Жидкотопливное оборудование правильно устанавливать в зданиях, где применение и газа, и электричества невозможно или просто нецелесообразно (например, электросеть не выдержит такого мощного котла). Его достоинством также можно назвать независимость от электро– и газоснабжения. Хотя недостатки таких котлов обычно перевешивают преимущества:


  • для топлива необходимо устройство специального пожаробезопасного резервуара;
  • энергоноситель очень дорогой, и данный вариант получается максимально невыгодным;
  • выделяются большие объемы продуктов сгорания топлива.

Электрические котлы

Электрическими котлами в системах водяного отопления пользоваться удобно и достаточно выгодно. А еще при этом обеспечивается высокая автоматизация процесса.


Однако скорость нагрева теплоносителя большинством электрокотлов не слишком высока – а если установить более мощное оборудование, может произойти перегрузка электросети.

Кроме того, электричество лучше всего использовать в качестве и энергоносителя, и теплоносителя, обходясь без посреднической роли воды.

Воздушная система

Принцип действия воздушной системы состоит в нагреве воздуха непосредственно возле агрегата (как правило, печи, котла или камина). Далее горячие воздушные потоки принудительно (при помощи вентиляционной системы) или под действием гравитации распространяются по дому, обеспечивая его теплом. Недостатками принудительного способа являются затраты электроэнергии, гравитационного – возможность нарушения схемы движения воздуха из-за открытых дверей, сквозняков.


В качестве теплогенератора в частном доме может быть установлен дровяной, газовый или жидкотопливный агрегат. Преимуществами системы можно назвать сравнительно простое обслуживание и максимальную энергонезависимость (особенно в случае гравитационного распространения тепла). В то же время есть у нее и недостатки:

  • необходимость правильно проектировать и проводить воздуховоды еще на этапе строительства здания. Встроить их в уже построенное жилье практически невозможно;
  • обязательная теплоизоляция воздушных каналов;
  • высокая стоимость монтажа, даже если выполнять работы самому.

Электрическое отопление

Отапливать дома при помощи электричества можно не только путем устройства водяной системы. Использовать электроэнергию для прямого нагрева комнат будет более правильно и выгодно. Вариантов устройства электрического отопления существует два:


  • электроконвекторы;
  • система теплого пола;
  • инфракрасные длинноволновые обогреватели.

Отопление электроконвекторами

Электрические конвекторы менее выгодны по сравнению с водяным отоплением, использующим в качестве энергоносителя газ. Однако, по сравнению с другими вариантами их применение будет экономически эффективным.


Кроме того, устанавливать такие приборы гораздо быстрее, чем водяные радиаторы, при этом не требуется никаких труб – только провода и способная выдержать требуемую мощность электросеть.

«Теплые полы»

Применение теплых полов позволит даже в самое холодное время года не пользоваться домашней обувью. Их преимуществом по сравнению с конвекторами является более равномерный нагрев комнат.

Однако основным источником тепла «теплые полы» делать нельзя – а вот в качестве дополнительного отопления лучше варианта не найти.

Использование инфракрасных обогревателей

Практически единственными недостатками применения инфракрасного излучения для нагрева частного дома можно назвать дискомфорт, вызываемый светящейся панелью, и невысокую точность регулирования мощности. В то же время среди его достоинств имеется:


  • высокая скорость нагрева;
  • повышение температуры не воздуха, а предметов интерьера;
  • полная автоматизация процесса работы оборудования.

Мы подготовили для вас обзор основных схем отопления для частных домов, сравнительные характеристики, достоинства и недостатки каждой системы. Рассмотрим гравитационную и принудительную системы перемещения теплоносителя, однотрубную и двухтрубные схемы разводок, встраивание в систему отопления тёплых полов.

Схемы системы отопления отличаются большим разнообразием. Причем выбор одной из них должен быть сделан исходя из конструкции и размера дома, числа отопительных элементов, зависимости от электропитания.

Системы, отличающиеся способом циркуляции

В системе с естественной циркуляцией, движение теплоносителя основано на действии гравитации, поэтому их ещё называют гравитационными или самотёчными. Плотность горячей воды ниже, и она поднимается вверх, вытесняемая холодной водой, которая попадает в котёл, подогревается и цикл повторяется. Циркуляция принудительная — в системах с применением нагнетающего оборудования.

Самотёчная система

Самотёчная система не выходит дешевле, как рассчитывают застройщики. Наоборот, как правило, она обходится в 2, а то и в 3 раза дороже принудительной. Эта схема требует труб большего диаметра. Для её работы необходимы уклоны, и чтобы котёл стоял ниже радиаторов, т. е. требуется установка в приямок или подвал. И даже при нормальной работе системы на втором этаже батареи всегда горячее, чем на первом. Чтобы уравновесить этот перекос, требуются мероприятия, которые и делают систему значительно дороже:

  • устройство байпасов (дополнительный материал и сварочные работы);
  • балансировочные краны на втором этаже.

Для строения в три этажа эта система плохо подходит. Движение теплоносителя «ленивое», как говорят мастера. Для двухэтажного дома работает, когда второй этаж полноценный, такой же, как и первый, плюс имеется чердак. На чердаке устанавливается расширительный бачок, к которому от котла, установленного в глубоком приямке или в подвале, подводится главный стояк, желательно строго вертикальный. Если в каких-то местах приходится изгибать стояк, это ухудшает работу самотёка.

От главного стояка разводятся горизонтальные трубопроводы (лежаки) с уклоном, от которых опускаются стояки, собирающиеся в обратку, которая возвращается в котёл.

Самотёчное отопление: 1 — котел; 2 — расширительный бак; 3 — уклон подачи; 4 — радиаторы; 5 — уклон обратки

Самотёчные системы хороши в постройках по типу русской избы и в одноэтажных современных коттеджах. Хотя стоимость системы выйдет дороже, но зато она не зависит от наличия источников питания.

Когда дом мансардный, то установка расширительного бачка вызывает проблему с размещением — его приходится монтировать прямо в жилом помещении. Если в доме не проживают постоянно, то теплоноситель — не вода, а незамерзающая жидкость, пары которой будут попадать непосредственно в жилую зону. Чтобы избежать этого, можно вынести бак на крышу, что приведёт к дополнительным тратам, или необходимо закрывать плотно верх бака и выводить газоотводную трубку от крышки за пределы жилого помещения.

Принудительная система

Принудительная система циркуляции отличается наличием нагнетающего оборудования, и сейчас распространена очень широко. Из недостатков способа можно отметить зависимость от электроснабжения, которая решается приобретением генератора для автономного питания при отключении сети. Из достоинств следует отметить большую регулируемость, надежность и возможность в некоторых случаях сэкономить деньги на организации отопления.

Подключение насоса: 1 — котел; 2 — фильтр; 3 — циркуляционный насос; 4 — краны

Различные схемы соединения напорных систем отопления

Для принудительных систем циркуляции существуют несколько схем подключения. Рассмотрим достоинства, недостатки и рекомендации мастеров по выбору схемы для различных строений и систем.

Однотрубная система («Ленинградка»)

Так называемая Ленинградка сложна в расчетах и трудна в исполнении.

Однотрубная напорная система отопления: 1 — котел; 2 — группа безопасности; 3 — радиаторы; 4 — игольчатый кран; 5 — расширительный бак; 6 — слив; 7 — водопровод; 8 — фильтр; 9 — насос; 10 — шаровые краны

При такой системе наполнение радиатора снижается, что уменьшает скорость движения среды в батарее и увеличивает перепад температур до 20 °С (вода успевает сильно остыть). При последовательном монтаже радиаторов в однотрубную схему наблюдается большая разница температур теплоносителя между первым и всеми последующими радиаторами. Если в системе 10 и более батарей, то в крайнюю поступает вода, охлажденная до 40-45 °С. Чтобы компенсировать недостаток тепловыделения, все радиаторы, кроме первого, должны иметь большую площадь теплоотдачи. Т. е. если принять первый радиатор, как эталон 100% мощности, то площадь последующих должна быть больше на 10%, 15%, 20% и т. д., для компенсации остывания теплоносителя. Сложно спрогнозировать и рассчитать необходимую площадь без опыта выполнения подобных работ, и ведущих, в конечном итоге, к удорожанию системы.

При классической «Ленинградке» подключение радиаторов происходит от магистральной трубы Ø 40 мм байпасом Ø 16 мм. При этом теплоноситель после радиатора возвращается в магистраль. Большая ошибка состоит в соединении радиаторов не транзитом, а непосредственно из радиатора в радиатор. Это самый дешевый способ собрать трубную систему: короткие отрезки труб и фитинги по 2 штуки на батарею. Однако при такой системе половина радиаторов еле тёплая и не дает достаточной теплоотдачи. Причина: не происходит смешивания теплоносителя после радиатора с магистральным трубопроводом. Выход из положения: увеличение (значительное) площади радиаторов и установка мощного насоса.

Двухтрубная коллекторная (лучевая) схема разводки отопления

Представляет собой гребёнку, от которой отходят по две трубы к каждому радиатору. Гребёнку желательно устанавливать на равноудалённом расстоянии от всех радиаторов, в центре дома. В противном случае, при значительной разнице в длине труб до батарей, произойдёт дисбаланс системы. Это потребует балансировки (настройки) кранами, которую выполнить достаточно сложно. Кроме этого, насос системы в этом случае должен быть большей мощности, чтобы компенсировать повышенное сопротивление балансировочных кранов на радиаторах.

Коллекторная схема: 1 — котел; 2 — расширительный бак; 3 — коллектор подачи; 4 — радиаторы отопления; 5 — коллектор обратки; 6 — насос

Вторым недостатком коллекторной системы является большое количество труб.

Третий недостаток: трубы прокладываются не вдоль стен, а поперёк помещений.

Преимущества схемы:

  • отсутствие соединений в полу;
  • все трубы одного диаметра, чаще всего — 16 мм;
  • схема соединения самая простая из всех.

Двухтрубная плечевая (тупиковая) система

Если дом небольшой (не более двух этажей, общей площадью до 200 м 2 ), нет смысла сооружать попутку. Теплоноситель дойдёт и так до каждого радиатора. Крайне желательно так продумать и установить котёл, чтобы «плечи» — отдельные ветки отопления, были примерно одинаковыми по длине и имели приблизительно одинаковую мощность теплоотдачи. При этом до тройников, разделяющих поток на два плеча, достаточно труб Ø 26 мм, после тройников — Ø 20 мм, а на магистрали к последнему в ряду радиатору и отводы к каждому радиатору — Ø 16 мм. Тройники выбираются соответствующие диаметрам соединяемых труб. Такое изменение диаметров является балансировкой системы, не требующей регулировки каждого радиатора отдельно.

Различие в подключении тупиковой и попутной схем

Дополнительные достоинства системы:

  • минимальное количество труб;
  • прокладка труб по периметру помещений.

Соединения, «зашиваемые» в пол, должны быть выполнены из сшитого полиэтилена или металлопластика (металлополимерные трубы). Это опробованная, надежная конструкция.

Двухтрубная попутная система (петля Тихельмана)

Это система, которую не придётся регулировать после монтажа. Достигается это за счет того, что все радиаторы находятся в одинаковых гидравлических условиях: сумма длин всех труб (подача + обратка) к каждому радиатору — одинакова.

Схема соединения одной петли отопления: одноуровневая (на одной статической высоте), с равномощными радиаторами, очень проста и надёжна. Магистраль подачи (кроме подвода к последнему радиатору) выполняется из труб Ø 26 мм, обратный трубопровод (кроме отвода от первой батареи) также из труб Ø 26 мм.Остальные трубы — Ø 16 мм. В систему также включены:

  • балансировочные краны, если батареи отличаются мощностью между собой;
  • шаровые краны, если батареи одинаковые.

Петля Тихельмана несколько дороже, чем коллекторная и тупиковая системы. Проектировать такую систему желательно, если количество радиаторов превышает 10 шт. Для меньшего количества можно выбрать тупиковую систему, но при условии возможности сбалансированного разделения «плеч».

При выборе этой схемы нужно обратить внимание на возможность укладки труб по периметру дома, чтобы не пересекать дверные проемы. В противном случае трубу придётся развернуть на 180°, вести её обратно вдоль системы отопления. Таким образом, на некоторых участках рядом будут проложены не две трубы, а три. Такую систему иногда называют «трёхтрубкой». В этом случае попутка становится излишне дорогой, громоздкой и стоит рассмотреть другие схемы отопления, например, разделить на несколько «плеч» тупиковой системы.

Подключение к системе отопления водяных тёплых полов

Чаще всего тёплые полы — дополнение к основной системе отопления, но иногда они являются единственными обогревателями. Если теплогенератор для тёплых полов и радиаторов — один и тот же котёл, то разводку труб на полу лучше всего выполнить на обратке, на остывшем теплоносителе. Если система нагрева полов запитана от отдельного теплогенератора, нужно установить температуру по рекомендациям для выбранного тёплого пола.

Подключение этой системы идёт через коллектор, который состоит из двух частей. Первая оснащена вентильными регулирующими вставками, другая часть оборудована ротаметрами — т. е. расходомерами теплоносителя . Ротаметры выпускаются двух видов: с установкой на подаче и на обратке. Мастера советуют: если при монтаже вы забыли, какой ротаметр купили, ориентируйтесь по направлению потока — подача жидкости всегда должна идти «под седло», открывая клапан, а не закрывая его.

Подключение тёплых полов на обратке: 1 — шаровые краны; 2 — обратный клапан; 3 — трехходовой смеситель; 4 — циркуляционный насос; 5 — перепускной клапан; 6 — коллектор; 7 — к котлу

Планируя систему отопления в своём доме, нужно взвесить все за и против каждой схемы применительно к конструкции самого дома.

(СО) будущего дома. С экранов телевизора и рекламных билбордов на него «выливается» огромный объем информации, о новых способах обогрева, которые являются всего лишь маркетинговыми ходами продавцов. В этой публикации будут описаны рабочие схемы систем отопления в частном доме, их плюсы и минусы, рассмотрены вопросы выбора для загородного дома.

Разновидности и способы

Как известно, существует три основных варианта автономного обогрева собственного жилища: водяная, воздушная и электрическая системы. На практике все происходит следующим образом:

  • Если постройка находится недалеко от газовой магистрали, то вопрос, как правило, решается в пользу водяного обогрева с установкой газового котлоагрегата.
  • Если подключить газ нет возможности, то большинство застройщиков приобретают твердотопливные теплогенераторы с водяным контуром.
  • Если газ провести невозможно, а котлоагрегат на твердом топливе неприемлем из-за низкой степени автоматизации, то в большинстве своем, обустраивается все та же водяная система отопления, но в комплекте с электронагревателем.

И только в том случае, когда по каким-либо причинам эти варианты не подходят, застройщик выбирает электричество, и уж тем более воздух, в качестве теплоносителя. Почему большинство выбирает водяную СО дома? Потому что это самая отработанная и эффективная технология решения вопроса. Но эффективность водяного обогрева зависит не только от качественных материалов и оборудования с высоким КПД. Очень важно выбрать правильный вариант разводки. Устройство системы отопления в частном доме предполагает наличие строго определенной схемы прокладки и подключения трубопровода, радиаторов и другого оборудования.

Варианты монтажа

Сегодня, специалисты различают две технологии создания СО:

  • Схема

    В частном доме предполагает подсоединение всех батарей (входом и выходом) к одной трубе, которая одновременно является и подающей и обратной.

    Данная методика применяется еще с начала прошлого века. Некоторые специалисты считают, что такая технология получила популярность после Великой Отечественной войны, как альтернатива при нехватке материалов. Хоть многие специалисты пророчили отказ от нее еще в 70-х годах XX столетия, она успешно применяется и в наши дни.

    • При в частном доме вода поступает в батареи по одной трубе, а возвращается в котлоагрегат по другой.

    Такая технология считается наиболее современной, благодаря которой удается значительно повысить эффективность работы СО, но требующей более сложного монтажа и гидродинамических расчетов. Несмотря на это, сегодня практически все многоквартирные дома, офисные и общественные здания оснащаются СО, выполненной по данной технологии.

    Выбор или частного дома зависит от множества факторов: площади и архитектуры помещений, этажности здания, оборудования, задействованного в СО.

    Однотрубная

    Данная схема водяного обогрева представляет собой замкнутый контур, включающий в себя котлоагрегат, магистральный трубопровод, приборы теплообмена (радиаторы, регистры), расширительный бак. В гравитационных СО циркуляция теплоносителя происходит благодаря разной плотности нагретой и охлажденной воды.

    Принцип работы обогрева с естественным движением воды в контуре следующий: Нагретый в котле теплоноситель поднимается по стояку, в верхней части которого установлен расширительный бак. После этого, вода попадает в разгонный , благодаря которому создается необходимое для циркуляции давление.

    Данная разводка СО не предназначена для многоэтажных строений и одноэтажных домов большой площади.

    Совет: Независимо от наличия и высоты разгонного коллектора, для хорошей циркуляции теплоносителя рекомендуется создания уклона магистрального трубопровода 5°; на подающей ветке к радиаторам; на обратке – в сторону котлоагрегата.

    При механической циркуляции воды, в разгонном коллекторе нет необходимости, его функцию выполняет циркуляционный насос. Он монтируется на обратке контура, непосредственно возле котельной установки.

    На рисунке представлен вариант однотрубной СО с горизонтальной разводкой и принудительной циркуляцией . Данная схема успешно применяется для одноэтажных построек, с количеством радиаторов 5-7 шт.

    Достаточно популярна вертикальная однотрубная СО с верхней разводкой, предназначенная для построек с несколькими этажами. Может иметь следующие реализации:


    Чтобы ответить на вопрос, какая система отопления эффективнее однотрубная или двухтрубная, необходимо их детальное изучение.

    Двухтрубное исполнение

    Основной конструктивной особенностью обогрева частного дома с таким способом исполнения является то, что каждый из радиаторов подключается к разному трубопроводу: подачи и обратки. Именно это, по словам многих «профессионалов», значительно увеличивает стоимость отопительной системы. На самом деле такая конструкция позволяет сэкономить на количестве фасонных изделий и на диаметре магистральных трубопроводов.

    Существует несколько схем реализации двухтрубного обогрева:

    • Горизонтальная.
    • Вертикальная, с верхней разводкой.
    • Вертикальная, с нижним подводом теплоносителя.

    В свою очередь, горизонтальное двухтрубное исполнение может иметь три реализации:

    А. Тупиковая или встречная.
    В. Попутная.
    С. С лучевым распределением или коллекторная.

    На рисунке А видно отличие однотрубной системы отопления от двухтрубной, несмотря на похожую горизонтальную реализацию.

    Конструктивно, простейший горизонтальный двухтрубный контур выглядит так: От теплогенератора отходит труба подачи теплоносителя, которая входит в каждый радиатор. Остывший теплоноситель из батарей отводится по второй трубе – обратке, которая и возвращает его в котлоагрегат.

    Циркуляцию воды обеспечивает циркуляционный ; расширительный бак компенсирует расширение теплоносителя при его нагревании; предохранительный клапан обеспечивает защиту от высокого давления в контуре; запорная арматура на радиаторах служит для демонтажа последних; воздухоотводчик необходим в верхней точке контура для предотвращения завоздушивания системы.

    Горизонтальные типы СО актуальны для одноэтажных построек. Каждая из них имеет свои достоинства и недостатки:

    • Тупиковая разводка имеет небольшой расход дорогостоящей трубы. Недостатком является большая протяженность контура.
    • В попутной легко реализуема регулировка работы СО. Недостатком является большой расход материала.
    • В коллекторной разводке каждый отопительный прибор подключен к котлу своей парой труб, подачей и обраткой, благодаря чему обеспечивается простота регулировки нагрева конкретного радиатора. Недостатком является большой расход труб и достаточно сложный их монтаж.

    Вертикальные двухтрубные СО с нижней и верхней разводкой прекрасно себя показали в двух – трехэтажных частных домах. При верхней разводке, теплоноситель по трубопроводу подачи поднимается в наиболее высокую точку контура, после чего распределяется по обратным стоякам, проходит через все радиаторы и возвращается в котельную установку. Основным достоинством верхней разводки является создание более высокого давления в контуре.

    При вертикальной нижней разводке подача теплоносителя осуществляется из магистрали, расположенной под полом нижнего этажа или в подвале дома. Далее, теплоноситель перемещается по вертикальным стоякам и установленным на них радиаторам. Поднимаясь в верхнюю точку, остывшая вода в батареях по обратному стояку поступает в котлоагрегат. Преимуществом такого подхода является более высокая температура теплоносителя, поступающего в радиаторы. Недостатком – возможное завоздушивание контура.

    Выбор лучшей схемы для частного дома

    Теперь, когда есть общие представления о видах обогрева и вариантах подключения контура, осталось решить, что выбрать, однотрубную или двухтрубную систему отопления?

    Существует мнение, что первые экономичнее, проще в монтаже и ремонте и требуют для реализации меньшего количества материалов. На самом деле эти достоинства достаточно спорны. Например, при работе такой СО в конечные на ветке батареи поступает теплоноситель уже остывший в предыдущих. Для поддержания необходимой температуры воздуха в помещениях, находящихся в конце контура, необходимо наращивать число секций, а это дополнительные затраты. И все это на фоне полной невозможности автоматизации, которая будет отвечать за поддержание температурного баланса, необходимого для комфортного проживания.

    В двухтрубной, температура теплоносителя, который подводится к батареям одинакова, поэтому нет нужды наращивать число секций дальних радиаторов в контуре. Разделение веток подачи и обратки дает возможность автоматизации, посредством использования термостатических вентилей.

    Важно! На самом деле и однотрубная и двухтрубная разводка имеет право на существование. Следует понимать, что выбор за застройщиком, но сделать правильный выбор схемы отопительной системы частного дома поможет только опытный специалист.
