Котельная своими руками в частном доме. Схемы котельной в частном доме, нормы и типы проектирования

25.07.2023

Вы решили сделать котельную? В таком случае вам нужно ознакомиться с особенностями этой постройки и методами ее возведения. Требования к котельной определяются в зависимости от того, какой вид топлива будет использоваться и где она будет располагаться.

Итак, по расположению котельные бывают:

Отдельностоящие – представляют собой отдельные здания, соединяемые с домом только инженерными коммуникациями. Это наилучшее решение, потому что в этом случае вы не ограничены в выборе котла отопления , котельная ни каким образом не будет нарушать покой проживающих в доме людей.
Пристроенные котельные представляют собой отдельные здания, которые примыкают одной стеной к дому.
Встроенные котельные всегда расположены в одном из помещений дома. В соответствии с техникой безопасности не каждый агрегат отопления может быть установлен в доме.

Основные требования

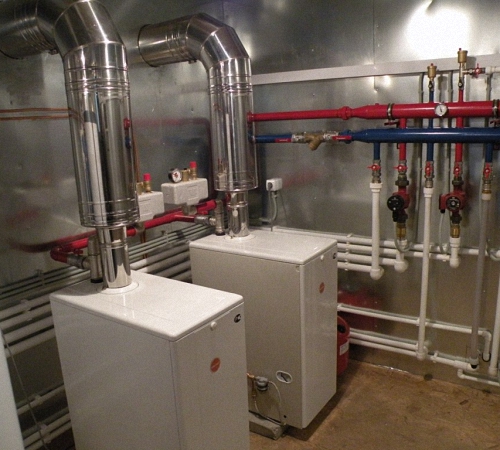

В одном помещении котельной можно использовать максимум два котла. Приточно-вытяжная вентиляция, а соответственно и дымоход , должны соответствовать мощности и конструкции установленного агрегата для отопления жилой площади.

Нельзя хранить в котельной какие бы то ни было горючие материалы и вещества!

Стены можно построить из бетона или кирпича. Пол может быть покрытым металлическим листом, на него также можно уложить керамогранитную плитку или же просто оставить бетонным. Что касается стен, то их можно облицевать негорючей минеральной штукатуркой или кафельной плиткой. Дверь котельной должна обладать противопожарными свойствами. Вокруг котла всегда должно оставаться достаточное пространство для удобства эксплуатации и обслуживания. Величина помещения для котла определяется в технической документации. Из этой статьи вы узнаете, как построить котельную универсальную, отдельностоящую.

Строительство отдельностоящей котельной

Вначале следует позаботиться о наличии домового контура заземления . Для этого вбейте в грунт 4 металлических трубы, имеющих диаметр 57 мм, по периметру. Глубина вбивания составляет 3 м, после этого трубы нужно соединить между собой, сделать это можно при помощи сварки . Сделайте связь с заземлением домового контура при помощи соединения стальными прутками, имеющими диаметр 12 мм.

После того как ленточный фундамент будет готов, можно приступать к возведению несущих стен, при этом в нижней или же верхней части стены важно предусмотреть отверстие для вентиляции. Котельная должна иметь собственные стены, представляющие собой отдельную несвязанную с домом конструкцию. Чтобы не допустить каких-либо оплошностей, купите оборудование для отопления дома , в паспорте которого прописаны основополагающие требования к постройке.

Безопасность жизни людей зависит от того, насколько четко котельная соответствует требованиям!

Теперь следует провести установку участка газопровода до опуска. Стоит заметить, что сам опуск делают только специалисты соответствующей организации. Однако отверстие предусмотрите заранее во время строительства котельной. Если помещение должно быть большим, то в нем лучше сделать два небольших окна. Это предоставит возможность при необходимости хорошо проветрить помещение. Кроме того, таким способом организуют более равномерное естественное освещение котельной.

При строительстве котельной крайне важно предусмотреть обустройство вентиляции. Для этого в верхней части несущей стены сделайте отверстие. Стоит заметить, что вентиляция может быть не только верхней, но и нижней. Эффективней всего сделать комбинированную систему вентилирования.

В котельной с котлом, работающим на газу, нельзя устанавливать принудительную вентиляционную систему. Минимальная ширина входной двери тоже имеет значение, она не должна быть уже, чем 80 см.

Устройство верхнего перекрытия

При аварии перекрытие будет служить клапаном, который обезопасит конструкцию от взрыва, а это означает, что оно должно быть легким. Нельзя думать, что оно будет холодным. К лагам надо будет прикрепить подшивной потолок. Его сделайте из досок, толщиной в 30 мм. После этого, необходимо уложить битуминизированную бумагу, на которую после следует насыпать слой опилок. Потолок изнутри отделайте теплоизоляционным материалом, имеющим толщину 4 мм. А потом установите обрешетку.

Доски и обрешетка должны быть обязательно обработаны огнебиозащитными средствами.

После того как строительство самого здания котельной завершено, нужно ее оформить, проведя отделочные работы. Все стены оштукатурьте , а пол выровняйте.

Особенности отделки

Внутренняя отделка должна быть качественной.

Стены. По периметру обклейте их теплоизоляционными материалами. Установите бруски для воздушных зазоров. На бруски в дальнейшем и будет закреплена панель ПВХ.
Пол. Его можно оставить цементным, но если вы хотите соблюдать в этом помещении чистоту, то лучше положить на пол керамогранитную плитку.

Для обустройства бесперебойной работы двухконтурного котла, следует предусмотреть место для подвода к котлу холодной воды и, соответственно, вывода от него к дому горячей воды.

Если установлен электрический котел

Электрический котел – это наиболее безопасный агрегат для обогрева дома. Теплоноситель в этом котле не выделяет продуктов сгорания, а, значит, и вентиляция для его обустройства не нужна. Электрические котлы просты в установке, за ними легко ухаживать и обслуживать. КПД электрокотла во многих случаях достигает 99%. Агрегаты работают практически бесшумно. Недостаток котла – полная зависимость от электроснабжения. Кроме того, для дома, площадью 200 м 2 , необходим котел мощностью 20 кВт.

Особенности помещения под монтаж твердотопливного котла

Взрывоопасность твердотопливных котлов сводится к минимуму, поэтому и требований к помещениям, предназначенным для их установки, предъявляется немного. Топливо к котлу нужно догружать регулярно, а значит, и доступ к нему должен быть всегда свободным. Расстояние между стеной и агрегатом должно быть не меньше 10 см. На полу перед топкой укладывают стальной лист. Пол, равно как и стены, должен быть отделан негорючими материалами. Окно для котельной с твердотопливным котлом рассчитывается в соответствии с такой формулой: на 1 кВт мощности котла необходимо 8 см 2 площади окна.

Что касается дымохода, то для его прочистки и проверки следует обеспечить специальные отверстия. Шахта дымохода должна иметь минимум колен и одинаковое сечение по длине. Поверхность дымохода важно оштукатурить изнутри или вставить в шахту асбестоцементную трубу.

Требования к помещению котельной с газовым котлом

Площадь котельной должна быть не меньше 6 м 2 , притом что ее объем не может быть меньше 15 м 3 .
Обязательно в помещении котельной должна быть установлена естественная вентиляция.
Высота в газовой котельной должна составлять минимум 2,5 м.
Окно должно иметь площадь минимум 0,5 м 2 .
Для аварийных стоков и сбора конденсата нужно подвести котельную к канализации.
Дымоходная труба должна находиться выше конька крыши. Дымоход должен быть оборудован дополнительными каналами для чистки.
Важно установить газовый котел так, чтобы вокруг него было свободное пространство для удобной эксплуатации.

Теперь вы знаете, как сделать котельную в доме. Очень важно соблюдать все требования. В таком случае агрегаты будут работать исправно, не представляя опасности для домочадцев.

Видео

Начало строительства котельной:

Во время строительства загородного дома тщательно продумывается планировка каждой комнаты, включая размещения унитаза, и учитывая размер окна в котельной. Без котельного помещения не обходится ни один коттедж. Топочная или бойлерная комната должна быть оборудована, согласно определенным требованиям не только СНиПом, но и правил техники безопасности, иначе вы рискуете получить штраф или спровоцировать пожар, особенно если котельная в деревянном доме располагается.

Зачем нужен проект котельного помещения?

Котельная в частном доме предусматривает определенные строительные нормы проектирования. Самостоятельно сделать проект нельзя – его разработкой должны заниматься специалисты, которые имеют разрешение на этот вид деятельности.

Проектировщики производят теплотехнический расчет помещения, подбирают оборудование для обеспечения домашних нужд, делают рабочие чертежи. Все технические решения и нормативы описывают в пояснительной записке. Результат работы специалистов предоставляют для согласования в соответствующие организации.

На стадии проектирования учитываются следующие критерии:

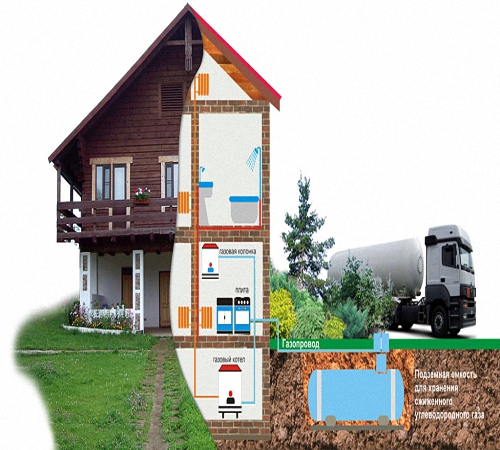

Тип энергоносителя: выбирается, согласно условиям участка. В одном месте можно использовать газ, а где-то только дрова. Лучше всего выбрать комбинированный котел.
Режим отопления: учитывается режим проживание жильцов – постоянный или периодический. В последнем случае желательно установить программное управление системой отопления на усмотрение хозяина.
Место размещения бойлерной или котельной комнаты, учитывая объем котла и размеры помещения.

Проект топочной нужно передать на согласование в газовую службу, приложив к нему пакет дополнительных документов:

технический паспорт котельного оборудования;
санитарно-гигиеническое заключение;
инструкция по эксплуатации котла и сертификат его соответствия техническим требованиям.

Процесс согласования может длиться не более трех месяцев. Если у регулирующей организации нет претензий к проектной документации, то его заверяют печатью и передают заказчику. Только теперь можно приступать к устройству котельной в частном доме. Если же к проекту имеются замечания, то его возвращают на доработку с последующей повторной процедурой согласования.

Где можно расположить котельную?

Во многом требования зависят от технических характеристик оборудования. К примеру, для электрокотлов обустраивать отдельное помещение не нужно, такое оборудование можно встроить где угодно, лишь бы дизайн комнаты не портился. Что касается других видов котлов, то для них нужно обустраивать отдельные помещение или адаптировать комнату внутри дома:

отдельно стоящая котельная;
на чердаке;
в малогабаритном автономном модуле;
котельная в подвале частного дома встречается очень часто;
в самом доме, если предварительно оборудовать комнату;
в пристройке.

Так, при нехватке площади под новые постройки, топочную можно оборудовать прямо в доме, не забывая о правилах установки котла в жилой комнате. Однако лучше еще на этапе строительства разместить оборудование в подвальном или чердачном помещении. Идеальным вариантом станет пристройка или отдельно стоящее здание.

Газовое отопление является самым экономным, поэтому далее рассмотрим требования к газовой котельной в частном доме.

Каких размеров нужно помещение для котельной в доме?

Газ – это достаточно взрывоопасный вид топлива, поэтому оборудование помещения для газового котла должно быть, согласно целому ряду требований и правил СНиПа. При мощности котла не более 30 киловатт, не обязательно оборудовать отдельную комнату, его можно установить на кухне. Однако минимальная площадь котельной, то есть кухни, не должна быть меньше 15 кв. м.

Отопительное оборудование можно разместить на кухне лишь при соблюдении следующих требований:

стены должны быть отделаны огнеупорными материалами;
площадь помещения должна быть не менее 15 м. кв.;
потолки высотой не менее 2.5 метров;
ближе к полу нужно оборудовать отверстие для забора воздуха, чтобы обеспечить его постоянную циркуляцию;
необходимо установить систему вентиляции;
обязательно наличие окон с форточкой;
площадь окна также регламентируется требованиями: на каждый кубометр кухни должно приходиться 30 сантиметров квадратных остекления, то есть окно в котельной площадью 15 кв.м должно быть площадью не менее 1,5 кв. м.

Таким образом, чем больше объем котла, тем больше должна быть площадь топочной.

Требования для топочной в отдельном помещении

Если вы хотите оборудовать котельную отдельно в пристройке или подвале, то необходимо соблюсти не только основные требования, но и ряд дополнительных:

огнеупорность стен, разделяющих помещения;
естественное освещение;
вентиляционная система с частотой замены воздуха 3 раза/час;
отдельный выход наружу;
обеспечение удобного доступа к обслуживанию котла;
объем помещения не менее 15 кубометров.

Также необходимо соблюсти основные нормы СНиП, если установить оборудование в отдельной стоящей котельной:

Фундамент отдельного здания не должен соприкасаться с фундаментом жилого дома.
Стены и крыша должны быть отделаны только огнеупорными материалами.
При возведении здания должен использоваться раствор с песком.
Для котла нужно возвести отдельный фундамент на 15-20 см от пола.
Нужно провести канализацию, чтобы при необходимости можно было слить теплоноситель из системы.

Приятным бонусом такого размещения является то, что не будет слышно шума газового отопительного прибора при его эксплуатации.

Как обустроить вентиляцию?

Чтобы котел работал с максимальной эффективностью, нужно обеспечить постоянный доступ в помещение свежего воздуха, способствующего удалению продуктов сжигания топлива. Как правило, для этого достаточно естественной вентиляции, но если комната сильно загерметизирована, то необходимо создать искусственную вентиляцию, иначе продукты горения осядут внутри комнат и могут спровоцировать пожар.

Естественная вентиляция. Если мощность агрегата для отопления не превышает 30 киловатт, то, чтобы обеспечить естественную циркуляцию воздуха, достаточно просто просверлить в стене дыру диаметром 10-15 см и установить в нее пластиковую трубу соответствующего размера с решеткой или сеткой. Внутрь трубы необходимо установить клапан обратной тяги, чтобы воздух мог выходить из помещения.

Вентиляционную вытяжку оснащают аналогичным образом, защищая на выходе от попадания в нее атмосферных осадков. А приточное отверстие следует расположить снизу, рядом с отопительным прибором – так поток свежего воздуха будет поступать прямо в сжигающую камеру. А так как продукты сжигания топлива поднимаются наверх, то над агрегатом следует расположить вытяжку.

Принудительная вентиляция. Когда нет возможности обеспечить естественную вентиляцию или ее не достаточно, исходя из мощности котла, тогда можно прибегнуть к искусственной циркуляции воздуха. Главные элементы – вентиляторы нужно подбирать с учетом мощности отопительного прибора, прибавив еще 30%.

Не пренебрегайте обустройством качественной вентиляции, иначе при отсутствии свежего воздуха оборудование может взорваться!

Требования к обустройству дымохода

Дымоход – еще одна важная часть при обустройстве котельной для частного дома. И к этому оборудованию также выдвигаются определенные требования, и если их не соблюсти, то работа котла будет серьезно нарушена и последствия могут стать очень плачевными.

Итак, приведем главные требования к установке дымохода по СНиПу:

Труба дымохода должна быть точно такого диаметра, который рекомендован в техпаспорте котла отопления.
Количество поворотов и изгибов трубы строго ограничено – не более трех.
Высота дымохода также ограничивается – выше крыши, но не больше, чем на 5 м.
При этом срез дымоходной трубы не должен быть расположен ниже уровня самой крыши, иначе через него будет подсасываться воздух, который может привести к задымлению.
Труба должна быть сделана исключительно из металла, цилиндрической формы с специальными отверстиями для удобной периодической прочистки.
Категорически запрещено монтировать вверху дымохода защитный зонт или другие подобные сооружения.
Сечение трубы также должно в полной мере соответствовать требованиям, предъявляемым конкретной моделью отопительного котла.
Трубопровод должен быть газонепроницаем, иначе продукты сгорания топлива будут выводиться не наружу, а обратно попадать в котельное помещение.
В стене котельной необходимо проделать два отверстия: одно для дымохода, а другое – расположить несколько ниже – для удобного техобслуживания агрегата.

Данные правила указаны в нормативной документации СНиП с учетом нововведений 2008 г.

Особенности монтажа оборудования

Котлы, работающие на газовом топливе, могут быть двух типов: настенные и напольные.

Установка настенного прибора осуществляется при температуре воздуха в помещении не ниже +5 и не выше +35 градусов, при этом влажность воздуха в комнате не должна превышать показатель в 80%.

Прежде всего, необходимо отделать стены помещения жаропрочными строительными материалами слоем или толщиной не менее 2 мм.
Поскольку вентиляция в котельной частного дома – это один из важнейших элементов, то следующим этапом является проделывание вентиляционного отверстия в стене на высоте 30 см, куда вставляется труба диаметром 15 см и вытяжное отверстие выше оборудования тоже с трубой, выходящей на улицу.
Затем можно приступать непосредственно к монтажу оборудования. Для этого в стене на высоте не менее 80 см от пола, и параллельно ему, проделываются отверстия. На одном ли уровне установлены кронштейны, можно проверить при помощи строительного уровня.
После этого нужно навесить настенный котел на кронштейны и закрепить его.
Далее в наивысшей точке системы монтируется воздушный кран и расширительный бак.
Чтобы теплообменник не засорялся, на трубу, которая подает теплоноситель, необходимо установить угловой сетчатый фильтр, с двух сторон которого, как на патрубки, размещают шаровые клапаны. Данная мера позволит в дальнейшем менять фильтры, не сливая воду из системы.
Затем отопительное оборудование подключается к дымоходу.
После этого можно приступать к соединению труб с патрубками, выходящими из котла, убрав заглушки, установленные изготовителем. Трубка для подачи воды соединяется к верхнему патрубку, а труба выдачи – к нижнему. Лучше всего это сделать газосваркой. При этом клон труб должен быть не менее 5 мм на каждый метр трубопровода.
Заключительным этапом является обвязка, то есть подсоединение котла к системе газа, электричества, гидравлики.

Перед установкой отопительного оборудования, нужно обязательно монтировать в систему следующие элементы:

вентиль/газовый кран;
счетчик;
сигнализатор загазованности;
термозапорный клапан.

При этом электрический счетчик должен быть оснащен автоматическим прерывателем (УЗО), который предотвратит перегрев или замыкание проводки.

Перед первым запуском, котел надо наполнить водой и проверить на герметичность, отключив котел от сети и открыв встроенный вентиль, который находится в нижней части изделия.

Напольные котлы намного мощнее, и соответственно больше по габаритам, чем навесные, поэтому их, как правило, размещают на полу в отдельном помещении. Процесс монтажа напольного оборудования такой же, как и навесного, но есть несколько важных нюансов:

Для котла данного типа поверхность пола должна быть ровной и прочной, чтобы нагрузка на ножки изделия распределялась максимально равномерно. Лучше установить оборудование на небольшой пьедестал из цементно-песочной стяжки.
После закрепления котла, его необходимо подвести к дымоходу, а также к отопительной системе дома, установив фильтр для защиты от засоров.
Подключая оборудование к системе водоснабжения, врезку в водопровод стоит разместить максимально близко к входу трубы в дом. Данная мера обеспечит высокое давление воды в системе и ее бесперебойную подачу.
В заключении производится обвязка отопительного оборудование и его проверка.

Таким образом, можно своими руками установить отопительное оборудование в котельной, спроектированной по нормам и требованиям СНиП и других регулирующих органов, благодаря которым отопительная система будет работать эффективно и безопасно. Помните, что невыполнение хотя бы одного требования может принести очень неприятные последствия.

Наличие автономного отопления в частном доме, требует обустройства в нем котельной. Данное помещение нуждается в серьезном подходе к его планировке. Существуют особые нормы и требования по обустройству котельной, о них и поговорим далее.

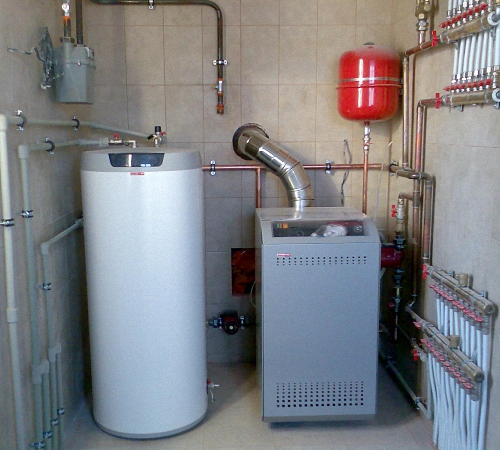

Котельная в частном доме: обустройство помещения для газового котла

Перед тем как рассматривать правила обустройства котельной, следует ознакомиться с разновидностями котлов, которые будут в ней устанавливаться. Так как от типа котла, зависят определенные нормы и требования пожарной безопасности в данном помещении.

Самый популярный отопительный прибор - газовый котел. Среди его преимуществ следует выделить легкость и простоту его эксплуатации, доступную стоимость самого оборудования и топлива, которое в нем используется. Несмотря на это, установка данных котлов должна производиться в соответствии с особыми требованиями и нормами, так как малейшая ошибка может привести к возникновению взрыва.

Если в доме устанавливается газовый котел, мощность которого составляет до тридцати киловатт, то котельную обустраивать не нужно. Возможен вариант установки такого котла на кухне или в прихожей, в зависимости от их размеров.

Установка газового котла на кухне, возможна в таком случае:

если минимальное значение ее площади составляет не ниже пятнадцати киловатт;
наличие окон, площадью 30 см квадратных на 100 см квадратных;
обязательная вентиляция в виде форточек;
минимальное значение высоты помещение 220 см;
наличие свободного прохода, размером в 70 см;
наличие воздухозаборного отверстия, с помощью которого обеспечивается горение топлива в котле;
высокие показатели огнеустойчивости помещения, в том числе и отделочных материалов, используемых для его ремонта.

Также, установка навесного котла возможна только в том случае, если стену кухни сделаны из негорючих или не поддающихся горению материалов. Если планируется установка напольного типа котла, то под ним должна быть установлена подложка в виде металлического листа или бетонированного пола, она должны выступать за крайние части котла, минимум на 100 мм со все сторон.

Если стены дома изготовлены из горючих материалов, например, из дерева, то перед монтажом котла следует установить защитный экран, который обезопасит стены от возгорания.

Если мощность котла составляет от тридцати до двести киловатт, то для его монтажа требуется наличие отдельного помещения. Возможен вариант обустройства котельной в подвальном или цокольном помещениях. В таком случае, необходимо соблюсти такие правила:

обеспечить естественное освещение;
за один час, весь воздух, находящийся в комнате должен обновляться минимум три раза, то есть должна быть организованна естественная или принудительная вентиляция;
обязательный выход на улицу;
минимальная высота стен 250 см;
минимальный объем помещения, как и для кухни, пятнадцать квадратных метров.

Самый лучший вариант - газовая котельная в частном доме, отдельно стоящего типа. Таким образом, удастся не только улучшить комфорт ее эксплуатации, но и снизится опасность возникновения пожара во всем доме. К отдельно стоящим котельным, предъявляются следующие требования:

наличие обязательного фундамента у постройки;
отсутствие примыкания к дому;
после обустройства фундамента здания, закладывается фундамент под монтаж котла;
котел устанавливается над полом на 150-200 мм;
для заливки пола используется бетонный раствор, в составе которого в обязательном порядке присутствует песок.

Для изготовления крыши и стен используйте только негорючие отделочные материалы. Что касается внутренней отделки, то чаще всего для ее выполнения используется керамическая плитка. Кроме того, для удаления теплоносителя, необходимо наличие в котельной канализационного слива. Кроме того, перед началом строительных работ, необходимо разработать проект, который согласовывается с газовиками.

Котельная в частном доме: схема обустройства помещения для твердотопливного котла

Использование твердотопливных котлов отличается высокой популярностью в тех регионах, где отсутствует централизованное газоснабжение. Такие котлы работают на дровах, пеллетах, торфе и других твердых типах топлива. Среди их преимуществ следует отметить:

разнообразие топлива;
доступность и невысокая стоимость топлива;
простота монтажа и эксплуатации;
меньше требований и норм по обустройству котельной;
не взрывоопасность;
если планируется установка котла длительного горения, то данное оборудование работает без вмешательства человека до трех суток.

Несмотря на это, твердотопливные котлы отличаются более низким КПД, чем газовые. К тому же, они достаточно чувствительны к повышенной влажности воздуха, требуют постоянной загрузки топлива и чистки котла.

Предлагаем ознакомиться с основными правилами, согласно которым оборудуется котельная для котлов, работающих на твердом виде топлива:

место, на котором будет установлен котел должно быть легкодоступным, так как в него постоянно загружается топливо и производится чистка зольника;
минимальное расстояние между стеной и любой из сторон котла - 100 мм;
при установке котла вблизи стен, отделанных легко воспламеняемыми материалами, рекомендуется произвести их обшивку с помощью металлического листа, толщина которого составляет 2,5 мм;
перед основанием топки следует также уложить материал в виде стального листа.

Учтите, что лучше всего, если пол, в помещении, в котором установлен котел, изготовлен из бетона и облицован любым из негорючих материалов.

Учтите, что особые требования предъявляются к обустройству вентиляционной системы:

на один киловатт мощности котельного оборудования необходимо организовать 80 кубических миллиметров окна;
дымоходное отверстие котла в диаметре должно быть меньше, нежели диаметр дымохода;
кроме того, следует позаботиться о наличии специального отверстия, которое позволит проводить технические работы по обслуживанию дымохода;
дымоход должен иметь одинаковый диаметр по всей его площади;
внутренняя часть дымохода должна быть оштукатурена, таким образом, дым не будет попадать в помещение;
кроме того, в помещении требуется наличие водопровода и канализационной системы слива;
если для отопления дома используется уголь или дрова, то минимальная площадь котельной составляет восемь метров квадратных.

При условии использовании только угля в качестве топлива для котла, в котельной должны присутствовать электрическая проводка скрытого типа и специальные герметические осветительные приборы, так как угольная пыль отличается высокой взрывоопасностью.

Учтите, что кроме правильно установленного дымохода, в помещении должна присутствовать естественная или принудительная вентиляция. Так как при каждой закладке топлива из котла в комнату попадают продукты его сгорания. Их накапливание приведет к отправлению угарным газом.

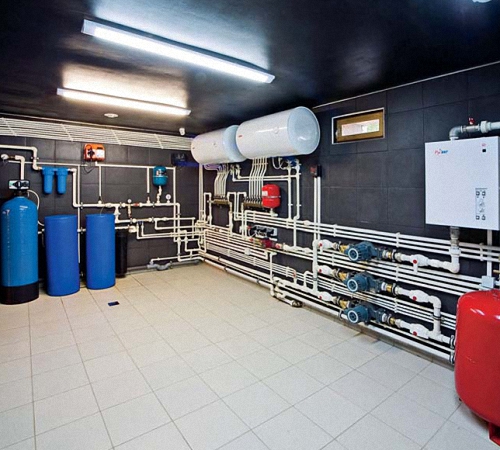

Котельные в частном доме фото: помещение для электрического котла

Электрический котел относится к ряду самых безопасных котлов отопления. Кроме того, для его монтажа не требуется отдельное помещение, а достаточно любого свободного уголка дома.

Среди преимуществ электрических котлов выделим:

доступную стоимость самого прибора;
легкость установки, которая не требует привлечения специалистов;
экономия места, так как котлы такого типа отличаются компактностью;
безопасность, так как в котле отсутствует открытое пламя;
отсутствие необходимости в монтаже дымохода;
бесшумность и комфортная работа;
экологическая безопасность.

Несмотря на это, у электрических котлов имеются определенные недостатки:

возможность получения удара от электротока;
необходимость в обустройстве заземления;
высокая стоимость электроэнергии, используемой для отопления.

Использование таких котлов - достаточно редкое, так как расходы на электричество слишком высокие. Такие котлы чаще всего применяют в качестве дополнительных источников обогрева.

Требования к котельной в частном доме

Предлагаем подробнее изучить к газовой котельной в частном доме требования:

1. Каким должно быть помещение котельной.

если планируется обустраивать котельную в частном доме, то следует, обязательно выделить для нее отдельную комнату или пристройку, установка газового котла в жилой комнате - недопустима;
минимальная высота потолка в комнате составляет 220 см;
размер котельной в частном доме рассчитывается исходя из четырех метров квадратных на установку одного котла;
стены помещения должны быть обязательно оштукатуренными, не используйте для их отделки легко воспламеняемые отделочные материалы;
минимальная ширина дверного проема составляет 80 см;
на десять кубических метров комнаты требуется тридцать сантиметров квадратных окна.

2. Наличие коммуникационных систем - обязательно.

электрическая сеть должна характеризоваться наличием однофазного тока в двадцать Ампер и напряжением в 220 В, необходимо наличие заземления и установка специального автомата, защищающего сеть;
на каждом из котлов должен присутствовать узел запорного назначения;
кроме того, в котельную должна быть подведена вода, с помощью которой осуществляется горячее водоснабжение дома;
для обеспечения аварийного стока воды из системы следует обустроить канализационную систему;
следите за давлением газа и воды в системе, которые должны быть в соответствии с определенными нормативами.

3. Вентиляционная система в котельном помещении.

если в доме присутствует ранее организованная вентиляция, то она может объединяться с вентиляцией котельной;
чтобы обустроить дымоход, необходимо пробить два отверстие, находящиеся непосредственно в стене;
чтобы осуществить подачу воздуха, достаточно проделать отверстие в стене или в двери и установить на него вентиляционную решетку;
для расчета вентиляции достаточно мощность котла, например 2 кВт умножить на 8 квадратных сантиметров, получается 16 сантиметров квадратных - это площадь минимального вентиляционного отверстия для котельной.

4. Дымоход и правила его монтажа.

любой из видов дымохода, устанавливаемых в котельной должен отличаться газонепроницаемостью, продукты сгорания топлива, ни в коем случае не должны попадать в помещение;
отверстие под дымоход, которое находится на котле, должно быть меньшего диаметра, нежели сам дымоход;
после установки котла он должен находиться в свободном доступе со всех сторон.

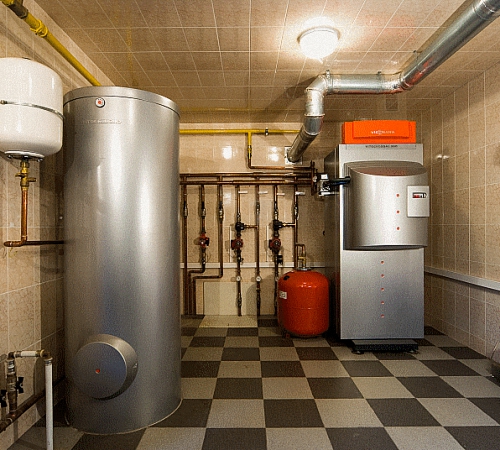

Устройство котельной в частном доме: основные составляющие оборудования

Проекты котельной для частного дома различаются по площади основного помещения, технологическим особенностям, однако, в состав практически любой котельной входят такие составляющие:

котел для системы отопления - прибор, который генерирует тепло, для обогрева дома, в котле находится камера сгорания, в ней из топлива, выделяется энергия, с помощью которой нагревается теплоноситель и производится обогрев всего здания;
водонагревательный резервуар в виде бойлера - выполняет функцию нагрева воды, используется только в двухконтурных системах отопления, таким образом, котел не только обогревает здание, то также выполняет функцию подачи горячего водоснабжения;
расширительный бак - способен компенсировать слишком высокое давление в системе, возникающее при сильном нагреве котла, жидкость, в процессе нагрева нагревается и увеличивается в объеме, при этом, происходит повышение давления в системе, чтобы предотвратить разрыв труб, используется расширительный бак, излишки воды попадают в него, затем, в процессе ее охлаждения, они под давлением возвращаются обратно;
для того, чтобы распределить теплоносительную жидкость в системе и обеспечить равномерный обогрев всех комнат, необходимо наличие распределительного коллектора, кроме того, с помощью данного прибора, удается регулировать температуру теплоносительной жидкости, в составе данного устройства присутствует циркуляционный насос, гребенка и разделитель гидравлического типа;
дымоход - позволяет отводить продукты сгорания топлива из помещения, именно от правильной технологии установки котла зависит качество работы и КПД самой системы обогрева;
для защиты системы от перегрева необходимо наличие группы безопасности, в составе которой присутствует термореглятор и расширительный бак;
чтобы транспортировать теплоноситель в системе необходимо наличие трубопровода и запорных кранов, которые помогают перекрыть движение теплоносителя.

1. Учтите, что в одном помещении должно находиться максимум два котла, не более.

2. Выбор дымохода, вытяжной системы и их особенностей напрямую зависит от типа котла, который будет установлен в котельной, поэтому перед обустройством самого помещения, желательно уже приобрести котел.

3. Для изготовления стен котельной лучше всего использовать огнеупорный кирпич или бетон.

4. Для отделки пола используется керамическая плитка, штукатурка или стальной лист.

5. При наличии смежной двери между домом и помещением котельной, следует сделать ее противопожарной.

6. Наличие свободного пространства вокруг котла - обязательно, так как оно обеспечивает свободный доступ к оборудованию в случае его ремонта.

Площадь котельной в частном доме зависит от мощности котла.

Грамотное проектирование инженерных систем в полном соответствии со строительными нормами и правилами не только является залогом комфортной температуры в частном доме даже в самые сильные зимы, но и уберегает вас от различных поломок и происшествий, в том числе опасных для жизни и имущества. Кроме того, правильный и горячего водоснабжения избавит вас в будущем от проблем с приемками, проверками, согласованиями и прочими бюрократическими процедурами. Важнейшей составляющей инженерных систем является котельная в частном доме – про подбор оборудования для нее и полные схемы монтажа, какие о выбрать, вы можете получить базовую информацию здесь, в этой статье.

Котельная в частном доме — подбор оборудования, полная схема монтажа

Котельная в частном доме – основные виды

Какой-либо единой и обязательной для всех частных домов конструкции котельной не существует – размеры, местоположение и параметры помещения могут иметь существенные различия. Они зависят от целей и задач, поставленных перед отопительным оборудованием, размеров коттеджа, который необходимо обогревать, бюджета, отведенного на постройку, и личных предпочтений хозяина земельного участка. На основе местоположения выделим четыре вида котельной в частном доме. , вы можете прочитать в нашей статье.

Интересно! Для газовой или твердотопливной котельной в отдельном помещении дома или пристройке к нему нередко используют термин «топочная».

Перечень оборудования, необходимого для котельной в частном доме

Помимо самого помещения, важнейшей составляющей котельной является оборудование, размещенной в ней. От его грамотного подбора зависит не только функциональность, мощность и долговечность отопительной системы, но и ее безопасность для вашего здоровья, жизни и имущества. Для начала приведем перечень оборудования для котельной в частном доме.

Таблица. Котельная для коттеджа – необходимое оборудование.

Наименование оборудования	Выполняемая функция
	Основа системы отопления и горячего водоснабжения. За счет сжигания газа, дров, угля, пеллет или за счет электричества нагревает теплоноситель, в качестве которого выступает обычная вода.
	Устройство, которое подогревает воду, используемую в бытовых нуждах – для душа, мытья посуды и прочего.
	Емкость, в которую поступает вода, вытесняемая отопительной системой при повышении температуры. С ним трубы и радиаторы защищены от внезапного повышения давления, из-за которого может случиться прорыв.
	Емкость, содержащая в себе воду или иной другой теплоноситель. Собирает «лишнее тепло», вырабатываемое котлом, и отдает его в радиаторы отопления при сильных морозах.
	Инженерная коммуникация, предназначенная для отвода продуктов горения топлива отопительного котла.

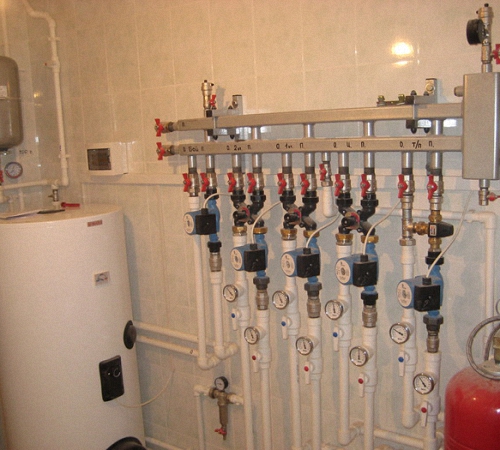

	Устройство, равномерно распределяющее теплоноситель по всем радиаторам. Без него поддержка одинаково комфортной температуры во всех комнатах является чрезвычайно сложной задачей.
	Устройство, используемое в системе отопления с принудительной циркуляцией теплоносителя. Обеспечивает необходимое давление в магистрали.
	Комплекс приборов, регистрирующих температуру и давление в котле, бойлере и магистралях, а также следящих за концентрацией опасных веществ в воздухе котельной.
	Различные краны и задвижки, необходимые для управления потоком теплоносителя в отопительной системе.
	Основной элемент системы отопления – от котла и коллектора теплоноситель через них поступает к радиаторам.
	Комплекс датчиков и оборудования, используемого для поддержания заданной пользователем температуры и давления в системе.
	Устройство, очищающее воду перед поступлением в нагревательный котел и магистрали отопительной системы.

В следующих разделах статьи будут рассмотрены нюансы подбора и правил размещения наиболее важного оборудования для котельной из таблицы, приведенной выше. «П , Вы можете прочитать в нашей статье».

Отопительный котел – схема монтажа

Начнем с отопительного котла – «сердца» системы отопления и горячего водоснабжения большинства загородных домов. В качестве вступления приведем классификацию схем размещения и подключения нагревателей.

Начнем с первого – по своему местоположению делятся на два вида:

настенные;
напольные.

Как понятно из названия, нагреватели первого вида размещаются непосредственно на стене жилого дома. В большинстве случаев подобные устройства также включают в себя , насос, распределительный коллектор, датчики и прочее оборудование. С точки зрения пользователя подобная конструкция чрезвычайно удобна – все в одном месте и за одну цену. Кроме того, настенный котел прекрасно устанавливается на кухне или в коридоре, не занимает много места и не требует обустройства длинного и сложного дымохода – выводить продукты горения можно через короткую трубу, размещенную в стене прямо за нагревателем.

Но, как и у любого сложного устройства, у настенного котла есть свои недостатки. Первый – высокая сложность всей системы – в небольшом объеме размещено большое количество оборудования. И оно обладает высокой вероятностью поломки, особенно при неграмотном монтаже и неправильной эксплуатации. Второй недостаток настенных нагревательных котлов – относительно слабая мощность. В силу своей конструкции подобное устройство неспособно обеспечить то количество тепла, которого было бы достаточно для отопления очень большого загородного коттеджа. Но для небольших домов в деревнях или частном секторе настенный нагревательный котел будет в самый раз.

Устройства напольного размещения обладают прямо противоположными достоинствами и недостатками. Они обладают высокой мощностью, достаточной даже для самых крупных зданий. Кроме того, напольные нагревательные котлы конструируются с расчетом на максимальную надежность, пусть даже в ущерб размерам и тишине работы. При этом для них лучше отвести отдельное помещение, называемое топочной, или построить собственную котельную. Также напольные нагревательные котлы потребуют дымоход и целый комплекс оборудования, необходимый для доставки теплоносителя в радиаторы и надежной работы всей системы.

Что касается схем подключения магистралей к нагревателю, то они классифицируются по способу циркуляции жидкости в ней (может быть естественной или принудительной). В первом случае теплоноситель перемещается в трубах за счет разницы в плотности и температуре. Обустройство отопительной системы с естественной циркуляцией воды позволяет сэкономить на насосах, но при этом общая протяженность магистралей ограничена 30 метрами.

Важно! При естественной циркуляции теплоносителя от котла к радиаторам все трубы надлежит устанавливать под углом. Некоторые владельцы загородных домов считают это недостатком – наклонные магистрали выглядят с точки зрения эстетичности не лучшим образом.

Подключение системы отопления с принудительной циркуляцией теплоносителя обладает ровно противоположными достоинствами и недостатками. Из плюсов нужно отметить то, что длина магистралей не имеет каких-либо ограничений, кроме того, сами трубы можно прокладывать так, как вы считаете удобным и красивым. Также в самой системе будет поддерживаться постоянное и высокое давление жидкости. Но для всего этого необходимо приобретать набор насосов, которые, кроме своей стоимости, потребуют электроэнергии для работы.

Еще одним признаком, по которому классифицируют схемы подключения нагревательного котла, является способ прокладки подводящих и отводящих труб. По данной характеристике системы отопления делятся на однотрубные и двухтрубные. В первом случае подводящая и отводящая магистраль представлена одной трубой – теплоноситель от котла прогоняется последовательно по всем радиаторам. При этом хозяин дома выиграет в стоимости всей системы, но проиграет в качестве ее функционирования – самые ближние к топочному помещению батареи будут излишне горячими, а самые дальние, наоборот, холодными.

Важно! Еще одно проблемой стандартной однотрубной схемы является невозможность регулирования температуры в радиаторах. Этот недочет устраняется при монтаже системы отопления по . Ее устройство вы можете увидеть на приведенном ниже изображении.

Двухтрубная схема подключения магистралей к нагревательному котлу обеспечивает равномерное распределение теплоносителя по радиаторам и возможность регулировать мощность каждой отдельной батареи. Но при этом хозяину частного дома придется вложить больше средств и сил на прокладку инженерных коммуникацией на этапе строительства или ремонта.

В свою очередь, двухтрубная схема подразделяется на следующие подвиды:

вертикальная с верхней разводкой;
вертикальная с нижней разводкой;
горизонтальная тупиковая;
горизонтальная попутная;
горизонтальная лучевая.

Сам процесс обустройства котельной в частном доме можно представить в виде пошаговой инструкции.

Шаг 1. Самостоятельно или в проектной организации составляется схема монтажа и расположения котла, бойлера, расширительного бака, прочего оборудования и магистралей.

Шаг 2. Проект согласовывается в различных проверяющих организациях, в том числе и в областной газовой службе.

Шаг 3. В выделенной под котельную постройке или комнате прокладывается дымоход.

Шаг 4. После дымохода прокладываются остальные инженерные сети – канализация, электропроводка, подводящая и отводящая магистрали отопительной системы, газо- и водопровод, вентиляция.

Шаг 5. В соответствии с требованиями СНиП и газовой службы вашего региона, выполняется отделка котельной негорючими материалами.

Шаг 6. Устанавливаются и подключаются котел, бойлер и расширительный бак.

Цены на отопительный котел

отопительный котел

Газовый отопительный котел – требования к установке

Отопительные котлы, производящие тепло при помощи сжигания газа, на сегодняшний день получили широкое распространение. Во многом это обусловлено доступностью и низкой ценой топлива для них. Но при этом у подобных теплогенераторов есть одна серьезная проблема – при неправильном монтаже и эксплуатации существует риск пожара или даже взрыва. Потому установка газовых отопительных котлов требует учета множества достаточно строгих норм. Без их соблюдения нагреватели не пройдут приемку соответствующих организаций. Собираетесь обустроить котельную на газе в своем коттедже? Тогда обязательно ознакомьтесь с этим разделом статьи. Здесь мы собрали основные нормативные требования к монтажу газовых отопительных котлов. Они представлены тремя списками. Первый относится к нагревателям, устанавливаемым на кухне или коридоре, второй – для тех устройств, которые располагаются в специально отведенном помещении в доме. Последний список содержит в себе требования к котельной как отдельному от жилья зданию.

Устанавливать газовый отопительный котел на кухне или в коридоре можно в том случае, когда мощность агрегата меньше 60 кВт. Требования к его размещению следующие.

Если газовый теплогенератор имеет мощность свыше 60 кВт, но меньше 350, то размещать его на кухне или в коридоре нельзя (а учитывая габариты всего оборудования и производимый шум, это будет еще и некомфортно). Возникает необходимость в обустройстве топочной – отдельного помещения, где будет располагаться котел, бойлер, коллектор и все остальное. Разумеется, такая котельная для частного дома должна отвечать набору требований.

Совет! Вне зависимости от места установки отопительного котла, обязательно оснастите его датчиком, реагирующим на повышенные концентрации газа в помещении.

Для котлов с мощностью от 350 кВт наличие отдельной постройки-котельной обязательно. Обустраивая ее, обязательно уделите внимание утеплению труб с горячей водой, идущих от этого здания в основной дом – так вы сократите потери тепла и сэкономите топливо и деньги. Что касается требований к отдельной котельной на газу для частного дома, то они следующие.

Наличие у котельной отдельного собственного фундамента.
Стены должны быть изготовлены из материала с высокой стойкостью к горению.
Внутренняя отделка пола, стен и потолков должна быть негорючей.
Наличие окна и форточки обязательно.
Ширина двери в котельную – не меньше 0,8 м.
Электропроводка в котельной должна быть защищена от воспламенения и искрения.
Под напольным газовым котлом обязательно наличие подложки высотой от 15 до 25 см. По своей длине и ширине она должна выступать за края агрегата не меньше чем на 10 см.
Требования к объему и высоте котельной такие же, как и в предыдущих списках.

Содержание

Автономное отопление дома с использованием радиаторной системы или теплого пола требует монтажа котельного агрегата и подключенного к нему оборудования. Обычно для этого выделяется специальное помещение внутри постройки, возводится дополнительная пристройка или отдельно стоящее сооружение. В целях безопасности котельная в частном доме должна соответствовать действующим требованиям СНиП, кроме того это обеспечивает удобство эксплуатации отопительного оборудования. Если в качестве источника тепла выбран газовый котел, то проект котельной для частного дома требует согласования.

Какие требования предъявляются к обустройству котельной

Основные требования

Котельный агрегат (в зависимости от габаритов и типа) можно установить в отдельном помещении на первом этаже, в подвале дома или на чердаке (но это должна предусматривать планировка дома, определяемая на этапе проектирования).

Также допускается использование автономного модуля (контейнера с мини-котельной), возведение специальной пристройки или отдельного здания. В качестве отдельного сооружения может применяться готовая мобильная котельная, смонтированная из сэндвич-панелей и отделанная негорючими материалами.

Отопительный агрегат может быть твердотопливным, жидкотопливным или газовым. В зависимости от разновидности отопительного агрегата требования к котельной в частном доме имеют некоторые различия.

Нормы проектирования котельной в частном доме предусматривают :

соблюдение требований относительно размеров помещения;
установку не более двух котельных агрегатов в одном помещении;
отсутствие горючих материалов в отделке поверхностей и кровельного настила;
наличие дверей на улицу и в дом (для пристройки);
грамотный выбор и установку дверей: они должны входить в категорию противопожарных и открываться наружу, как и дверь смежного помещения в доме;
беспрепятственный доступ ко всему отопительному оборудованию;
установку окна с форточкой для естественного освещения и аварийного проветривания, створки окна должны распахиваться наружу, а площадь стекла соответствовать объему помещения (0,03 м 2 на 1 кубометр);
наличие естественной или принудительной вентиляции, которая рассчитывается следующим образом: (ширина помещения x высота потолков x длина помещения) x 3. В итоге получаем объем воздуха, который необходимо заменить за один час;
наличие дымохода, если этого требует тип котла (для агрегатов мощностью менее 30 кВт допускается вывод дымоходной трубы через стену);
подключение водопровода (для заполнения и подпитки отопительного контура) и канализации (для слива воды из системы);
монтаж отдельного фундамента для котлов массой более 200 кг (допускается установка моделей меньшего веса на пол из железобетона).

Для деревянных стен встроенных и пристроенных котельных (которые являются общими с остальными помещениями дома) нужна негорючая отделка, способная повышать предел огнестойкости конструкций до 0,75 часа. Для возведения пристройки рекомендуется использовать кирпич, блоки и другие негорючие материалы.

План котельной в частном доме

Основные нормативы относительно габаритов помещения :

высота потолка: должна быть от 2,5 м при мощности отопительного агрегата свыше 30 кВт, для менее мощных котлов показатель составляет не менее 2,2 м;
объем котельной: от 15 м 3 (если отопительный агрегат планируется установить в подвале, то при расчете объема помещения требуется прибавить 0,2 м 2 на каждый кВт мощности котла);
площадь котельной должна составлять минимум 6 м 2 .

Минимальная площадь позволяет обеспечить безопасность работы оборудования, но для удобства монтажа и обслуживания отопительной системы все же рекомендуется обустраивать более просторные котельные.

В котельной частного дома, схема которой разрабатывается с учетом особенностей выбранного агрегата, необходимо предусмотреть свободный доступ к элементам обвязки котла, регулирующей арматуре, электрооборудованию.

Нормативы для котельных разных типов

С 2003 года параметры котельных в частных домах регламентируются СНиП 42-01-2002. Именно этот документ требуется использовать, когда топочная проектируется самостоятельно.

Правильный проект котельной

Обратите внимание! Разработку проекта газовой котельной рекомендуется доверить специализированной организации, так как контролирующие органы не согласуют проект при наличии в нем погрешностей.

Требования :

Пол в котельной должен быть бетонным или облицованным негорючей плиткой.
Если стены выполнены из горючего материала (в случае с деревянными или каркасными домами), их оштукатуривают либо облицовывают плиткой, панелями из металла и т.д.
Под облицовку пола, стен и потолка предусматривается монтаж негорючего теплоизолятора (обычно это базальтовый картон).
Для расположенной в подвале или цокольном этаже котельной требования намного строже: отделка должна быть паро- и газонепроницаемой.

Обустройство газовой котельной

Нормы СНиП разрешают установить газовый котел небольшой мощности (не более 30 кВт) непосредственно в доме: на кухне или другом помещении, которое соответствует всем требованиям безопасности (в том числе требованиям относительно габаритов, вентиляции и остекления).

Газовая котельная в доме

Такой вариант подходит в первую очередь для агрегатов с закрытой камерой сгорания, которые оснащены коаксиальным дымоходом, выведенным наружу сквозь стену. Это дает возможность смонтировать отопитель в любом удобном месте.

При этом нужно учесть:

минимальные габариты помещения: площадь - 6 м 2 , объем - 15 м 3 , высота потолков - 2,5 м;
минимальную площадь стекла окна - 0,5 м 2 ;
ширину двери - от 0,8 м;
для вентиляции в нижней части двери или стеновых конструкций должны быть предусмотрены отверстия, позволяющие обеспечить свободное движение воздушных потоков.

Если в частных домах устанавливаются газовые котельные агрегаты мощностью более 30 кВт, для такого оборудования обязательно выделяется отдельное помещение внутри дома или предусматривается обустройство котельной снаружи (в пристройке либо отдельном здании).

Проект газовой котельной требуется согласовать в надзорных органах.

Размеры котельной для газового котла в частном доме регулируются СНиП. Для мощного отопительного агрегата рекомендуется возвести отдельное строение из огнестойких материалов.

Газовый двухконтурный котел

Требования к газовой котельной в частном доме, включают :

фундамент пристройки или отдельного сооружения не должен быть общим с фундаментным основанием дома;
под котельный агрегат в напольном исполнении требуется смонтировать фундамент, отдельный от фундамента котельной (железобетонную подушку);
подиум, на который планируется установить агрегат, может возвышаться над уровнем пола (с учетом монтажа покрытия) на 10-15 см.

Важно! В последнем варианте СНиПа введено новое правило: если выполняется установка газового отопительного агрегата мощностью более 60 кВт, котельные обязательно должны быть оборудованы системой, контролирующей загазованность. При срабатывании системы подача газа автоматически прекращается.

Обустройство помещения для твердотопливного котла

К котельным, которые предназначены для работающего на твёрдом топливе оборудования, выдвигаются менее жесткие требования, так как агрегат в данном случае не относится к взрывоопасным. Поэтому проектирование и строительные работы можно выполнить самостоятельно.

Отопление загородного дома твердотопливным котлом

Обустроить котельную можно в цокольном этаже или в подвале.

При обустройстве нужно учесть следующие требования:

Размер котельной зависит от мощности агрегата и регламентируется общими требованиями СНиП - минимальная площадь составляет 8 м 2 .
На полу перед твердотопливным котлом поверх негорючей теплоизоляционной подложки укладывают стальной лист. Остальная поверхность пола также должна быть негорючей, поэтому используется бетон или огнестойкое покрытие.
Монтаж домовой котельной для твердотопливного котла обязательно предусматривает стационарный вертикальный дымоход, диаметр которого должен соответствовать размерам котельного выходного патрубка. В дымоходе требуется предусмотреть ревизионное отверстие для контроля и очистки канала отведения продуктов сгорания.

Важно! В целях соблюдения правил пожарной безопасности кирпичный дымоход оштукатуривают или используют металлическую сэндвич-трубу, в двойных стенках которой проложен теплоизолятор. Данные меры позволяют избежать опасности возгорания строительных конструкций при вспыхивании скопившейся сажи, когда температура дымовых газов достигает 800-1000 градусов.

Особое внимание уделяется вытяжной системе, поскольку для сжигания твердого топлива требуется поступление воздуха в камеру сгорания открытого типа. При этом в воздух помещения может проникать угарный газ. Планом должно предусматриваться обустройство вытяжного канала. Его сечение рассчитывается следующим образом: 8 см 2 на 1 кВт мощности котла для топочной на уровне первого этажа и 24 см 2 на 1 кВт для расположенного в подвале помещения.
Требования к топочной также включают наличие противопожарных средств - помещение оборудуют щитом с огнетушителем и т.д. Перечень обязательных средств пожаротушения указан в СНиП.

Обустройство электрокотельной

Если в качестве отопительного агрегата используется электрический котел, то устройство котельной в частном доме не требуется.

При работе электрооборудования не выделяются продукты сгорания, именно поэтому помещение не нуждается в дополнительной вентиляции и в монтаже дымохода. Смонтировать электрокотел можно в любом удобном месте домика.

Электрическое отопление

Установка требует проведения электромонтажных работ, при которых важно соблюдать рекомендации производителя оборудования относительно кабельной продукции для подключения котла к электросети.

Важно! В электрощите нужно установить отдельный автомат, а если напряжение в электросети подвержено перепадам, то дополнительно устанавливается стабилизатор. Эти меры приведут к бесперебойной работе отопительного агрегата и продлят срок его службы.

Отдельно стоящая топочная

Отдельно стоящая котельная предназначается для агрегатов большой мощности - свыше 200 кВт. Но если нужно сохранить архитектурный облик дома, то построить такое сооружение имеет смысл и для котла меньшей мощности.

Современные полимерные материалы и технологии позволяют проложить под землей коммуникации для подачи нагретого теплоносителя и горячей воды из бойлерной - высокая степень теплозащиты сведет к минимуму потери тепловой энергии при транспортировке нагретой жидкости.

Отдельная котельная возводится из:

устойчивых к возгоранию материалов (строительные блоки разных типов, кирпич);
допускается применение металлических сэндвич-панелей с негорючим термоизолятором внутри;
используется несгораемый материал для кровли;
для пола используется железобетонное покрытие.

Требования к помещению :

высота потолков в отдельном здании должна составлять от 2,5 м;
при расчете объема помещения к минимальному значению (15 м 3) прибавляют 0,2 м 2 на каждый киловатт мощности теплогенератора;
под котел массой более 200 кг монтируется фундамент отдельный от основания постройки, высота подиума над уровнем пола составляет до 15 см.

К дверям, вентиляции и обустройству дымохода выдвигаются стандартные требования.

Отдельностоящая котельная в загородном доме

Особенности выбора и установки дверей

Если котел установлен в пристройке или одном из помещений дома (включая подвальное), то дверь в бойлерную из дома должна быть огнеупорной. То есть, конструкция должна выдерживать не менее 15 минут воздействия открытого огня - это позволит людям эвакуироваться в случае возникновения пожара. Огнеупорные двери должны быть выполнены из металла, открываться в сторону жилого помещения.

Наружные двери в котельной частного дома (отдельно стоящей либо в пристройке) должны быть неукрепленными (слабо укрепленными). Это позволит взрывной волне вынести дверь наружу - энергия взрыва направится на улицу, а не на внутренние стены дома. Кроме того, через сорванные двери улетучится газ.

Дверь для котельной также служит одним из элементов вентиляции - полотно с решеткой в нижней части обеспечивает приток воздуха в помещение. Использование такой конструкции может быть обязательным требованием проекта монтажа котельной.

Обустройство вентиляции

При организации котельной в частном доме требования по обустройству вентиляции следует выполнять полностью, поскольку от этого зависит безопасность и эффективность работы отопительного агрегата.

Схема вентиляции котельной

Естественной вентиляции может оказаться недостаточно, поэтому стоит задуматься о монтаже системы для принудительной подачи воздуха в топочную.

Плохая вентиляция способствует :

оседанию копоти на стенах и потолке котельной,
снижению тяги в топке открытого типа (с этим связан перерасход энергоносителя и скопление сажи в дымоходе твердотопливного агрегата),
накоплению угарного газа в помещении.

Создание естественной вентиляции

Если дом отапливается котлом мощностью до 30 кВт, в домашних котельных достаточно обеспечить приток воздуха, создав канал в нижней части стены или двери. Им служит отверстие в стене диаметром 10-15 см.

Как создать канал в нижней части стены или двери:

в отверстие вставляется обрезок трубы из пластика или асбоцемента;
на него снаружи крепится защитная сетка, оберегающая от проникновения насекомых и пыли;
изнутри на канал желательно установить клапан обратной тяги;
приток воздуха обеспечивается через перекрытую решеткой нижнюю часть уличной двери;
вытяжной канал выводится через кровлю. Он представляет собой трубу того же диаметра, которая в верхней части оснащена защитной сеткой и зонтиком, предотвращающим попадание осадков;
приточное отверстие рекомендуется расположить неподалеку от топливника, в нижней части стены. В этом случае воздух будет попадать в камеру сгорания напрямую, не поднимая пыли в помещении;
расположение вытяжки также «привязывается» к отопительному агрегату. Так как продукты сгорания поднимаются, вытяжной канал монтируют неподалеку от дымохода.

Устройство вентиляции в котельной

Создание принудительной вентиляции

Естественная вентиляция в котельной с мощным отопительным агрегатом может оказаться недостаточной. Ее функционирование нестабильно, поскольку зависит от погодных факторов, и контроль поступления воздуха в топочную становится невозможным.

Монтаж вентилятора на вытяжную трубу позволит обеспечить необходимую интенсивность воздушного потока и обезопасить котельную от накопления летучих продуктов сгорания. Мощность вентилятора подбирается в соответствии с максимальными потребностями котла - к указанному в паспорте параметру прибавляют 30%.

Согласование проекта

Если сравнивать затраты на обустройство котельных одного типа, то для работающих на разных энергоносителях отопительных агрегатов организация котельной для газового отопления будет стоить дороже всего. Это связано с тем, что, проект требуется согласовать в контролирующих инстанциях, и его разработку желательно доверить профессионалам.

Помимо самой проектной документации домовладелец должен предоставить следующий пакет документов:

техпаспорт котельного агрегата;
санитарно-гигиеническое заключение;
сертификат соответствия котла действующим требованиям;
инструкцию по эксплуатации выбранного газового котла.
