Сделать лодку своими руками из стекловолокна. Малое судно из стеклопластика - без матриц.

Еще с самых древних времен наши предки промышляли рыбалкой. Они ловили рыбу деревянным острием стоя по колено в воде. С тех пор очень многое изменилось, изменились способы рыбалки, орудия, места. Теперь же, все, кто может себе это позволить, считают, что рыбачить необходимо отправляться именно на лодке, мол, рыбы больше поймаешь. Отчасти, такое решение оправдано, ведь многие рыбы водятся на глубине, да и кому не хотелось бы поплавать подальше от берега наедине с удочкой?

Так вот, далее мы рассмотрим способ строительства лодки из стеклопластика. Почему именно из него, а не из дерева, или резины – да потому что это самый дешевый и относительно простой способ строительства лодки своими руками. Кроме того, лодка из стеклопластика, будет крайне надежна и долговечна. Правильно склеенное волокно делает лодку полностью водонепроницаемой, без щелей и дыр. Стекловолокно не гниет, не покрывается плесенью и его не едят мыши, что очень важно при гаражном хранении.

Начнем строительство лодки из стеклопластика своими руками с поиска чертежей. Есть два варианта как его заполучить. Если у Вас есть дар инженера, можете попытаться сделать чертеж в AutoCAD, ну, а еже ли бог наградил Вас другими талантами, используйте уже готовые чертежи. Их можно найти в интернете, или заказать на специализированных сайтах.

Как только у Вас на руках окажется чертеж, можно приступать к изготовлению матрицы. Нет, не той, в которой снялся именитый Киану Ривз. Для того, чтобы изготовить матрицу, можно сперва сделать болванку, а можно и формочку для матрицы. Мы рассмотрим второй вариант, т.е. для начала сделаем формочку.


Для этого строим каркас, а на него устанавливаем шпангоуты. Затем шпангоуты обиваются фанерой. Обшивая шпангоуты фанерой, делайте это как модно тщательнее, чтобы нигде не было никаких неровностей, т.к. в итоге от этого будет зависеть качество будущей лодки.

Края лодки стоит сделать как можно жестче фанера должна быть толщиной минимум в 1,2 см, а для бортов используйте двойной слой фанеры. Края необходимо выровнять и зачистить наждачной бумагой, чтобы лодка получилась симметричной. После того, как закончена сборка формочки, выравниваем её с помощью шпатлевки, нам понадобится полиэфирная шпатлевка.

Это, пожалуй, один из самых нудных и долгих этапов – шпатлевка, т.к. в итоге выравнивать борта придется долго и тщательно. Малейшее отклонение и лодка будет либо неровной, либо неустойчивой. Потому, все погрешности рекомендуется исправить на этом этапе, тем более, что обнаружить их будет несложно, достаточно лишь сделать симметричную разметку. Когда будете заниматься зачисткой шпатлевки, наденьте очки и респиратор, летающие мелкие частицы пыли могут нанести нешуточный вред Вашему здоровью.

Ну что же, вот и выровнены борта, зачищена формочка, можно укладывать стекловолокно. Начинается всё примерно так, смазываете формочку 4-мя слоями воска. Это необходимо для того, чтобы потом достать лодку из формы целой и невредимой. Не стоит пренебрегать этой операцией, т.к. как показывает практика, ради экономии времени часто пытаются пренебречь нанесением воска, а потом приходится искать время. Чтобы все переделать как нужно. После нанесения воска, необходимо нанести гелькоут, это будет внешний слой лодки. Наносится гелькоут только на высохший воск.

Подготовительные работы завершены, можно и укладкой стеклопластика заняться. В принципе, это и будет самая важная и ответственная часть работы, именно к ней сводились все предыдущие шаги.

Но сверхъестественного в этом ничего нет, все, что понадобится, это стеклопластик, который тонким слоем наносится на матрицу, пропитывается смолою. После сверху наслаивается до 5-ти слоев стеклопластика по той же схеме.

Более подробная инструкция, увы, не предусмотрена, все зависит от того, какой именно стеклопластик Вы купите. Когда будете класть стеклопластик, внимательно следите за тем, чтобы нигде не осталось ни малейшего пузырька воздуха. Для дополнительной красоты, последний слой можно сделать при помощи специального «верхнего» стеклопластика. Когда будете закупаться материалами, поинтересуйтесь насчет него у продавца. Все, после полного высыхания Ваша лодка из стеклопластика полностью готова. Можно шпатлевать и красить!

Дополнительно таким же образом на лодку могут быть установлены сидения из стеклопластика, ящички, крепления для весел и прочее. Стеклопластик – универсальный материал, и при должных навыках работы с ним, можно изготовить все, что угодно. Но опять же, перегружать лодку ненужными вещами не стоит, помните, что это всего лишь лодка, а не грузовой танкер и не прогулочная яхта.

Если все шаги были выполнены верно, проблем возникнуть никак не должно. Единственное, к чему я Вас призываю, будьте внимательны и терпеливы, не делайте «абы как», все таки, лодка пойдет на воду, а вода ошибок и лени не прощает.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации - нам интересно ваше мнение:)

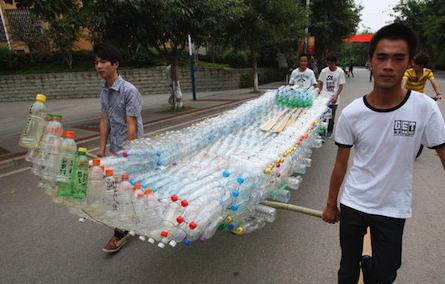

В последнее время большой популярностью стала пользоваться лодка пластиковая для рыбалки. Увы, не все имеют возможность приобрести себе такую роскошь. Однако выходом может стать изготовление судна из подручных материалов, если быть точнее, из обычных пластиковых бутылок. Создание подобного судна отнимает немного времени, а сам процесс достаточно прост.

Почему из бутылок

Каждым может быть создана пластиковая Для этого необязательно обладать огромными знаниями в судостроении. Достаточно соблюдать определенные правила. Конечно, можно изготовить лодку из фанеры или же древесины, но это очень затратное дело. И не только в плане финансов. Пластиковые бутылки стоят куда дешевле. В принципе, их можно даже насобирать, поставив в специальный контейнер. К тому же конструкция лодки из этого материала куда проще.

Следует учесть, что для изготовления изделий из древесины или же фанеры требуется проводить специальные расчеты. В противном случае судно просто не станет держаться на воде или же находиться в нем будет очень опасно.

Собираем все необходимое

Чтобы получилась хорошая лодка пластиковая для рыбалки, нужно собрать огромное количество пластиковых бутылок большого объема и подготовить дополнительные инструменты. Подобной тары на создание конструкции уйдет гораздо меньше, да и процесс сборки будет протекать быстрее и легче. Итак, для изготовления лодки понадобится широкий скотч, хорошо заточенный нож, большие ножницы, моток прочной, но тонкой проволоки, поперечины из достаточно толстой фанеры, легких труб или же досок.

Помимо этого, можно подобрать материал, который послужит для финальной отделки. При желании готовое изделие можно обшить толстой фанерой или любым другим плотным, но легким материалом. После этого лодку можно будет покрасить водостойким покрытием. Это сделает конструкцию более аккуратной и красивой. На борт лодки можно наклеить даже свой логотип.

Подготовка бутылок

Итак, как правильно собирается лодка пластиковая для рыбалки? Для начала следует подготовить бутылки. Чтобы емкости стали более эффективными и жесткими, следует накачать их воздухом под давлением. Конечно, в домашних условиях это сделать сложно, но можно. Достаточно вспомнить простейший закон физики: при нагревании любое вещество расширяется. Это касается и воздуха.

Для этого пластиковые бутылки нужно поместить в морозильную камеру, а затем, плотно закрыв, вынуть. Попав в тепло, воздух начнет расширяться. Все достаточно просто. Произойдет расширение воздуха из-за резкого перепада температуры. В итоге бутылки станут более упругими и жесткими. Именно это и нужно для создания более устойчивого на воде судна. Конечно, если есть возможность, то лучше накачать емкости воздухом под давлением.

Перед использованием пластиковые емкости следует вымыть, удалив все наклейки и этикетки, а затем просушить. Если остались пятна от клея, то их также стоит удалить. При закручивании пробки от бутылок лучше посадить на водостойкий хороший клей. Это предотвратит их разгерметизацию.

Изготавливаем бревна

Чтобы лодка пластиковая для рыбалки хорошо держалась на воде, из подготовленного материала нужно собрать импровизированные бревна. Делается это очень просто. Две бутылки нужно соединить донышками. При этом выемки одной емкости должны попасть в углубления второй. Скрепить бутылки можно третьей. Для этого нужно вырезать среднюю часть от емкости и надеть ее на две скрепленные между собой.

После этого все места со стыками следует обработать водостойким клеем, желательно самым надежным, который подходит для склеивания пластиковых деталей. И в конце проматываем скотчем. Это очень важно. Ведь только в это случае пластиковые гребные лодки для рыбалки прослужат очень долго. Конечно, при желании такую конструкцию можно оснастить и мотором.

Теперь нужно взять две бутылки и отрезать их донышки. Они надеваются на концы уже готовой части бревна. Все стыки снова нужно промазать клеем и обмотать скотчем. В итоге на концах заготовки образуются донышки. Теперь бревно собирается по такому же принципу, как описано выше.

Поплавки из «бревен»

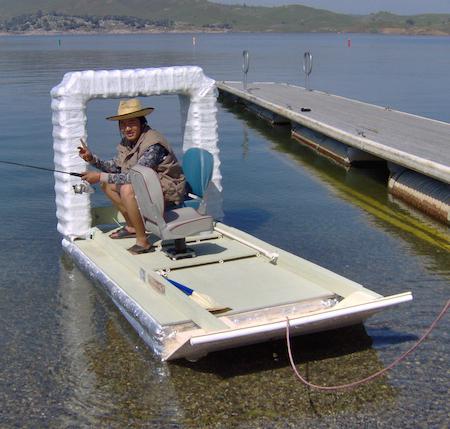

Даже пластиковые лодки под мотор изготавливаются из поплавков. Для этого готовые бревна нужно крепко соединить между собой. При этом в одном поплавке может быть до восьми конструкций. Это самое оптимальное число бревен. Конечно, данный показатель зависит от размеров и глубины будущего судна. Главное - правильно все рассчитать. В готовой лодке человек должен чувствовать себя комфортно.

Скрепление бревен в данном случае осуществляется при помощи тонкой, но при этом достаточно прочной проволоки, полиэтиленовой пленки и водостойкого скотча. При желании можно использовать клей, который не боится влаги.

Собираем лодку

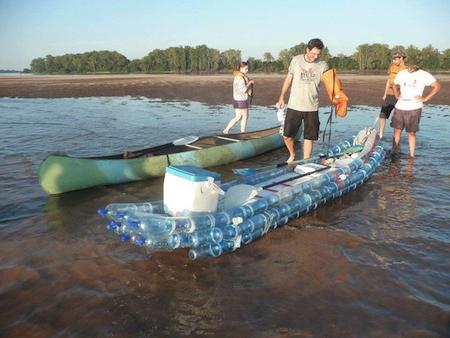

Чтобы пластиковые моторные лодки для рыбалки были прочными, стоит внимательно отнестись к сборке судна. Из готовых поплавков необходимо собрать что-то вроде плота или катамарана. Если же в конструкции предусмотрен мотор, то лучше судно делать в виде настоящей лодки или даже яхты. Все, конечно, зависит от количества пластиковых бутылок и потребностей.

Между собой поплавки можно соединить с помощью, например, поперечин. Эта часть судна выполняется из деревянных брусков, или фанеры. К подготовленным поперечинам можно прикрепить дно будущего судна. Это также может быть обычная доска, фанера или же трубы из металла. Все зависит от размеров лодки и количества людей, которые будут на ней плавать.

Завершающий этап

В принципе, лодка практически готова. Осталось только улучшить ее внешний вид. При желании можно обшить боковые части и корму водонепроницаемым материалом, многослойной фанерой. А затем просто покрасить в подходящий цвет.

В этом плане нет ограничений. К тому же могут быть изготовлены пластиковые лодки под мотор. Конечно, не стоит утяжелять конструкцию. Остается установить мотор. Это очень актуально, если изделие рассчитано на большое количество людей и имеет немалые габариты.

Строить лодки из фанеры с наружным понрытием из стеклопластика быстро и деше­во. Я сделал несколько таких лодок, но в дальнейшем от этой технологии отказался. Не­смотря на защитный слой плас­тика, фанера быстро набирает влагу, вес корпуса увеличива­ется и сноростные характерис­тики глиссирующей лодки па­дают. И конечно - прочность фанеры значительно ниже прочности монолитного стекло­пластика. При плохой венти­ляции и в условиях повышен­ной влажности фанера быстро разрушается микроорганизма­ми и расслаивается. Стеклопластик не имеет перечисленных недостатков, однако постройка из него ло­док очень трудоемка. Необхо­димо сначала изготовить бол­ван или матрицу, отформовать на них пластииовый корпус, за­тем в него вилеить набор. Из­готовление болвана или матри­цы оправдывается при построй­ке хотя бы 4-5 лодок, но най­ти столько любителей строить одинаковые корпуса довольно трудно.

Я применил другую техно­логию. Конструкция набора корпуса практически не отли­чается от лодки с фанерной обшивкой. Сначала на стапеле устанавливаются шпангоуты, вырезанные из фанеры толщи­ной 12-16 мм (все их соеди­нения склеиваются «на ус» эпоксидным клеем]; далее в них врезается киль, а затем - стрингера. Днищевые стринге­ра рекомендую делать из ду­ба, бортовые - склеивать из несиольиих сосновых или ело­вых реек. С кромок набора, прилегающих к наружной об­шивке, снимается малка.

Вся наружная поверхность корпуса разбивается на участ­ки, в пределах которых его можно обшить одним плоским листом стеклопластика. С каждого участка снимается шаблон из картона или плотной бума­ги. Пластины в виде листов вы­клеивается на столе, причем для ускорения полимеризации используются горячие утюги. Все работы по изготовлению листов пластика необходимо вести вне помещения, посколь­ку разогретая смола обильно выделяет летучие компоненты, которые токсичны.

На столе расстилается калька, служащая разделительным слоем, на нее накладываются 3-5 слоев стеклоткани, затем на всю площадь ткани, по возможно­сти равномерно, наносится эпоксидная смола, приготов­ленная с введенными в нее пластификатором и отвердителем, и проглаживается утюгом. Вязкость разогретой смо­лы снижается, благодаря это­му связующее хорошо пропи­тывает все слои в пакете стекло­ткани. На те места, где связующего оказалось недостаточно, можно нанести новую порцию смолы и снова прогладить утю­гом. Следует помнить, что оп­тимальное соотношение (по весу) связующего и стеклотка­ни находится в пределах от 40: 60 до 50: 50.

Чем больше утюгов исполь­зуются для проглаживания (ра­ботать удобнее двоим), тем быстрее получается пластик. Утюги необходимо периоди­чески очищать от налипшей смолы с помощью остро зато­ченного сапожного ножа или лезвия железки от рубанка. Процесс частичной полимери­зации наступает через 20-30 минут, при этом материал приобретает жесткость. Нельзя утюг задерживать на одном месте, так как нагретый учас­ток может сип»но приклеить­ся к утюгу и заготовка пласти­ка окажется непригодной.

После того, как материал станет достаточно жестким, но его еще можно легко резать ножом, оставляя ровные края среза, на стеклопластииовый лист накладывают шаблон м по нему обрезают лист буду­щей обшивии по кромкам. Кром­ки набора корпуса лодки, к которым будет приклеиваться пластик, заранее промазывают эпоксидным клеем. Торцы фа­нерных шпангоутов приходит­ся смазывать клеем несколько раз. Затем заготовку из плас­тика накладывают на набор калькой наружу и крепят к не­му мелкими гвоздиками, обес­печивая плотное прилегание склеиваемых поверхностей. Кальку с обшивии в дальней­шем удаляют шкуркой. Делать это можно при помощи дре­ли, наклеив шкурку на фибро­вый диск.


Если при укладке листа на набор он будет провисать между шпангоутами, то при­клеивать его не следует. Нуж­но заготовку прикрепить вер­тикально на солнцепеке или близ батареи парового отопле­ния для продолжения полимеризации связующего. При этом надо периодически про­верять, чтобы заготовка не стала настолько жесткой, что пластик трудно будет пробить мелкими гвоздями или затруд­нится изгиб листа по обводам. Таким образом, заранее выклеенными листами закры­вается вся поверхность корпу­са, начиная с кормы.

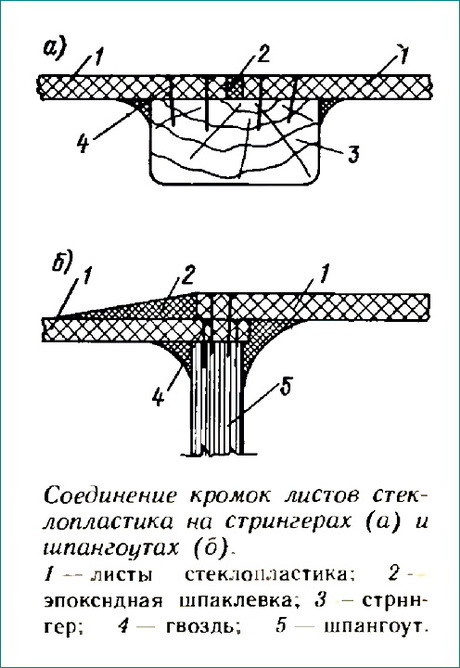

На стрин­герах кромки отдельных лис­тов приклеиваются встык; на шпангоутах из-за их малой толщины - внахлестку. Пере­крытие кромок не должно пре­вышать толщины фанеры шпан­гоута. Затем все неровности шпак­люют эпоксидной шпаклевкой и дают корпусу постоять двое – трое суток. После этого кор­пус можно ошкуривать, а за­тем обилеивать его дополни­тельными слоями стеклоткани до нужной толщины обшивки. При нанесении последнего слоя стеклоткани в эпоксид­ную смолу добавляют крася­щий пигмент. Далее обшивку шлифуют, если есть необходимость - окрашивают, пере­ворачивают и приступают к ра­ботам внутри корпуса.

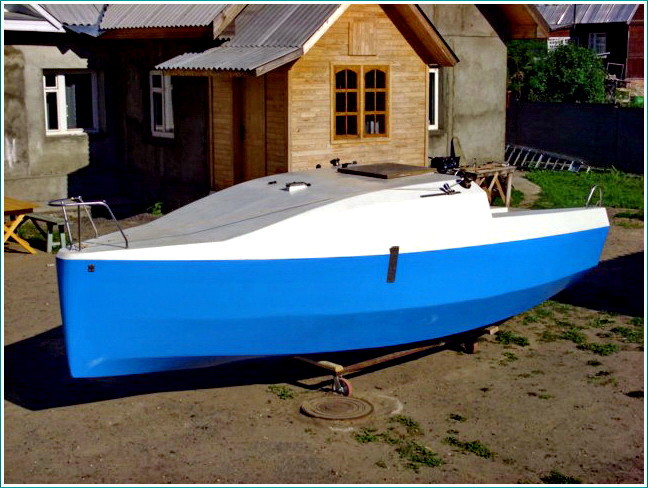

Построенный мною таким образом катер ходит уже 8 на­вигаций. Его длина 8,5 м г высо­та борта 1 , 2 м, ширина 2,6 м; двигатель - «ЗМЗ-53». Во вре­мя эксплуатации было несколь­ко случаев наезда на топляки, и хотя набор получал повреж­дения при сильных ударах, те­чи не было. Набор от обшивки не отстает, а ремонт после встречи с топляиом не требует больших затрат времени. Сей­час таким же способом закан­чиваю постройку десятиметро­вой яхты. В том, что получит­ся конструкция легкая, проч­ная, долговечная,- сомнений нет.

Опыт постройки лодок из стеклоткани с пропиткой ее синтетическими смолами (например эпоксидной или полиэфирной) показал, что из нее можно изготовить корпуса любой, самой сложной формы, и получаемая при этом «скорлупа» обладает очень высокими физико-химическими свойствами. По ряду показателей такие лодки оказались лучше металлических, не говоря уже о деревянных.

Недостатки древесины как судостроительного материала общеизвестны: она набухает, увеличиваясь в весе, гниет, разрушается червями-древоточцами. При длительном хранении деревянные корпуса судов рассыхаются. В значительной степени эти недостатки древесины могут быть устранены, если оклеить ее стеклопластиком . Особенность такой постройки заключается в том, что все материалы (древесина, металлический крепеж и фанера или картон) в последующем оказываются замурованными между внутренним и наружным слоями стеклопластика и, будучи надежно соединенными с этими слоями, органически входят в состав конструкции корпуса. Кроме защитных свойств, стеклопластик повышает прочность корпуса, упрощает весенний ремонт судна.

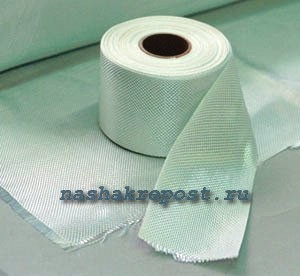

Для защитной оклейки корпуса судна наиболее подходящими будут ткани марок Т 1 или Т 2 либо стеклотканей редких переплетений - так называемая «сетка» марок СЭ (ССТЭ-6 или ССТЭ-9). Вследствие малой плотности они легко пропитываются смолой и благодаря своей эластичности хорошо облегают корпус. Годятся также стеклоткань сатинового переплетения марки АСТТ (б) С 2 и жгутовые стеклоткани марок ТЖ-07 и ТЖС-06-0. Стеклоткань авиационную марок А и АС рекомендуется применять только для оклейки корпусов из легких сплавов.

Электроизоляционные ткани марок ЛСМ, ЛСМИ, ЛСЭ, ЛСБ, ЛСК выпускают уже пропитанными синтетическими смолами, от которых очистить их практически невозможно. Наличие смолы ограничивает выбор клея (можно использовать лишь перхлорвиниловый клей) и усложняет нанесение лакокрасочных покрытий. По этой причине электроизоляционные ткани применяются только при отсутствии любых других тканей.

Деревянные корпуса можно оклеивать эпоксидными компаундами и полиэфирными смолами, которые дешевле эпоксидных. Для изготовления стеклопластика используют ненасыщенные полиэфирные смолы: ПН-1, ПН-2, ПН-3, ПН-1С, ПН-3С, 911-МС, НПС-609-21, НПС-609-22, НПС-609-22М и другие, отверждающиеся при t=18-25°С. Входящий в смолы стирол при изготовлении стеклопластика выделяется, оказывая вредное влияние на организм человека. Наименее токсичны бесстирольные смолы НПС-609-21 и НПС-609-22М, поэтому их лучше всего использовать в любительском судостроении. Составы связующих на основе ненасыщенных полиэфирных смол холодного отверждения приведены в табл. 3.

Таблица 3. Составы связующих холодного отверждения на основе ненасыщенных полиэфирных смол

Марка полиэфирной смолы

Инициатор и ускоритель

Количество весовых частей на 100 весовых частей смолы

Гидроперекись изопропилбензола (гипериз)

Нафтенат кобальта (10%-ный раствор в стрироле)

Нафтенат кобальта

Нафтенат кобальта

Нафтенат кобальта

Нафтенат кобальта

Нафтенат кобальта

Перекись бензола

Диметиланилин

Нафтенат кобальта

Соускритель марки Т-1

Полиэфиракрилат 7-70

Оклеивание производится при температуре не ниже +18 °С и относительной влажности воздуха не выше 65%. В качестве инициатора, обеспечивающего переход смолы из жидкого в твердое состояние, используют гидроперекись изопропилбензола (гипериз). При комнатной температуре смола с введенным в нее гиперизом полимеризуется в течение нескольких дней. Дополнительное введение нафтената кобальта ускоряет процесс, так как активизирует действие гипериза, и отверждение смолы протекает в течение нескольких часов.

Подготовка деревянного корпуса

Перед оклейкой на деревянном корпусе необходимо скруглить все острые кромки и углы, на которых стеклоткань вследствие резкого перелома нитей, плохо держится. Необходимо утопить крепеж в обшивку и зашпаклевать углубления над ним, удалить имеющиеся подтеки клея. Неровную, шероховатую поверхность надо прострогать. Расколы и задиры подрезать стамеской или острым ножом. Обшивку обработать мелкой шкуркой и рашпилем. Затем пропитать горячей олифой или этинолевым лаком: в этом случае древесина меньше будет впитывать воду. Олифа должна хорошо просохнуть: лучше выдержать корпус несколько дней.

За 2-3 часа перед оклейкой корпус протирают уайт-спиритом (или бензином) для удаления пыли и обезжиривания. Следует помнить, что даже малейшие следы жира ухудшают адгезию.

Подготовка и раскрой стеклоткани

При изготовлении стеклоткань для уменьшения пылеобразования смачивают особым маслом, масляной эмульсией или парафиновым раствором. Для обеспечения лучшей пропитки ткани связующим при оклеивании корпуса этот замасливатель необходимо удалить. Парафиновый замасливатель удаляют бензином. Другие виды замасливателей снимают уайт-спиритом или ацетоном, с соблюдением всех мер предосторожности и правил техники безопасности. Промытую ткань следует просушить в течение 2-4 часов, лучше на сквозняке.

При раскрое ткани надо стремиться отрезать куски, равные длине корпуса . Желательно, чтобы полосы, укладываемые вдоль киля и ватерлинии, не имели стыков: на кромке стыка при ударе о препятствие материал может задраться и отслоиться на значительном расстоянии; целое же полотно в этом случае прорвется. При раскрое ткани необходимо давать припуск по тем кромкам, которые будут ложиться внакрой.

Для получения нужной длины можно сшивать куски ткани, стараясь, чтобы шов не приходился на наиболее полную, миделевую часть корпуса. При сшивании кромки ткани подгибать не следует, нитки можно употреблять льняные, пропитанные олифой, или стеклянные, выдернутые из кромки полотнища. Сшивать полотнища по продольным кромкам не рекомендуется во избежание образования складок и перекосов из-за неравномерного натяжения нити в каждой полосе ткани. При работе со стеклотканью нужно надевать защитные очки, чтобы в глаза не попадали частицы стекловолокна, а на лицо - марлевую повязку или респиратор для защиты органов дыхания. Помещение, где производятся работы, необходимо постоянно вентилировать, а лучше, если позволяет температура, работать на открытом воздухе.

Приготовление связующих

Связующие следует готовить в количестве, которое может быть израсходовано за 1,5-2 часа работы. Готовят связующее в эмалированной посуде. Использовать медную, латунную или гуммированную посуду нельзя, так как эти материалы могут отрицательно повлиять на его отверждение.

Компоненты связующего смешивают в определенной последовательности. Если предстоит оклеивать вертикальные борта или днище катера, стоящего килем вниз, то за несколько часов до начала оклейки в смолу порциями вводят при тщательном перемешивании приготовленную дозу тиксотропного наполнителя - белой сажи марок У-333 или А - 5-7% от веса смолы либо аэросила - 1-1,5%. Наполнитель повышает вязкость смолы, предотвращает подтеки связующего. Через 2 часа смолу с введенным наполнителем еще раз тщательно перемешивают. Перед началом оклейки отвешивают необходимое количество смолы и отдельно ускоритель и инициатор. Для полиэфирных смол марок ПН сначала вводят ускоритель и только после хорошего (втечение 10-15 мин) перемешивания - гипериз. Состав снова хорошо перемешивают.

Внимание! Ускоритель и инициатор не должны соединяться непосредственно, так как при этом может произойти взрыв. При использовании эпоксидных смол ЭД-5 и ЭД-6 в них добавляют дибутилфталат - 15 вес.ч. на 100 вес.ч. смолы, с которым она может храниться длительное время. Ускорителем служит полиэтиленполиамин (10 вес.ч.), который вводят непосредственно перед оклейкой корпуса. При смешивании связующего с полиэтиленполиамином выделяется тепло, вследствие чего смесь может быстро отвердеть. Поэтому ускоритель рекомендуется вводить частями, хорошо перемешивая. Если оклейка ведется при температуре ниже +18°С, в связующее можно ввести соускоритель - диметиланилин в количестве 0,025-0,1% от веса смолы. Он резко ускоряет желатинизацию смолы. Работать нужно в резиновых перчатках. После окончания оклейки следует обмыть лицо горячей водой с мылом и смазать питательным кремом.

Порядок оклейки корпуса

Перед работой необходимо приготовить инструменты: острый нож, портновские ножницы для раскроя ткани, торцовые кисти, шпатели, ролик для прикатки ткани и эмалированную посуду. Обработанная поверхность наружной обшивки грунтуется тонким слоем связующего, приготовленного без тиксотройного наполнителя. Размер участка определяется так, чтобы его можно было оклеить не более чем за час-полтора.

Через 30 мин наносится еще один слой связующего (если необходимо - стиксотропным наполнителем), и сразу же на него укладывается первый слой стеклоткани, который тщательно разглаживается, простукивается торцовыми кистями от середины полотнища к краям до полного удаления воздушных пузырей и достижения равномерной его пропитки. Аналогично укладываются последующие слои до получения защитного слоя нужной толщины. Ориентировочно можно сказать, что четыре слоя стеклосетки образуют защитное покрытие толщиной 1-1,5 мм. Толстая стеклоткань создает достаточную защиту корпуса в 1-2 слоя.

Оклейку корпуса обычно ведут сверху вниз, т. е. от борта к килю. Первый слой должен перекрывать на 50-70 мм скуловой брус, заходя на днище, и на такую же величину - палубу. Последующие слои должны ложиться так, чтобы перекрой по краям ткани был не менее 20-30 мм. Наиболее уязвимые места корпуса, например скулу, соединение борта с палубой, целесообразно защитить дополнительным слоем стеклоткани, наклеив полосу шириной 50-100 мм на основной слой.

При оклеивании днища перекрывают нижнюю часть бортовой оклейки. Аналогично поступают при оклейке палубы, транца и форштевня. Нижние кромки днищевых полотнищ на 20-30 мм выводят на наружный брусковый киль (если он имеется), но полностью его обычно не оклеивают. Кромки ткани на деревянном киле и на форштевне лучше всего заделать рейкой с металлической накладкой. Оклейку нужно вести непрерывно до получения защитного слоя нужной толщины, иначе связующее отвердеет и для продолжения работы поверхность придется зачищать. В случае, если приходится оклеивать днище в потолочном положении, стеклоткань предварительно пропитывают связующим на столах. После пропитки полотнища наматывают на круглые стержни диаметром около 70 мм, и не позднее чем через 30-40 мин их разматывают и укладывают на корпус, пробивая образовавшиеся пузыри торцовыми кистями и прокатывая ткань валиками. Изнутри корпус обычно не оклеивают; достаточно обшивку и набор покрыть слоем связующего. Для оклейки корпуса, обшитого бакелизированной фанерой, следует применять связующее на основе эпоксидных смол, так как полиэфирные связующие в этом случае не обеспечивают достаточно прочного сцепления.

Пока клей еще окончательно не высох, выполняют «мокрую шпаклевку». Неровности (риски, наплывы клея) сглаживают, смачивая растворителем. Нередко приходится применять шпаклевку и после того, как стеклопластик отвердеет. Для шпаклевки применяют тот же клей, которым наклеивают ткань, с добавлением наполнителя - кварцевого песка или маршаллита (мел и цемент применять не рекомендуется). Шпаклеванную поверхность выравнивают и сразу же обтирают тампоном, смоченным в растворителе. После полного высыхания шпаклевки можно приступить к подготовке корпуса под окраску - устранить глянец стеклянной шкуркой. К матовой поверхности гораздо лучше прилипает краска, особенно эмаль.

В процессе эксплуатации судов, оклеенных стеклопластиком , защитный слой может быть поврежден. Ремонт поврежденных участков осуществляется также, как и нанесение слоя стеклопластика на корпус, только требуется более тщательная подготовка поверхности, так как на ней может оказаться масло, грязь или же сама древесина будет влажной.

Рыбалкой люди увлекаются издавна. Всегда хорошо посидеть у реки с удочкой в руках, отдохнуть на природе и подышать свежим воздухом. Но множество рыбы водится на глубине вод, далеко от берега, поэтому желание иметь хорошую лодку естественно, тем более, что вариантов для ее собственного изготовления сегодня известно немало.

Лодки бывают разными: деревянными, резиновыми, их ПВХ, стеклопластика. Чем хорош новый стеклопластик, каковы его преимущества и недостатки, как из него построить лодку самостоятельно, выясним подробнее в данной статье.

Лодка из стеклопластика

Стеклопластик считается самым дешевым и надежным материалом для производства лодок. На него не действует сырость, плесень, заражение грибком. Материалом не питаются грызуны, поэтому лодки хорошо хранятся в гаражах, любых складских помещениях. Главное, при производстве правильно склеить волокно, чтобы не было щелей и проникновения влаги внутрь корпуса.

Преимущества и недостатки стеклопластиковых лодок

К основным преимуществам материала можно отнести:

  • респектабельный внешний вид;
  • надежность;
  • долговечность;
  • водонепроницаемость;
  • доступный по цене.

Лодки имеют множество плюсов конструктивного характера:

  • Возможность производить замену масла в двигателе в полном объеме. Мало, залитое ниже максимального уровня, начинает пениться, мотор перегревается.
  • Изготовить лодку можно как с килем, так и с плоским дном, что очень удобно для применения на мелководье.
  • Можно изготовить более сложный обвод для корпуса, что значительно повысит ходовку судна,им легче будет управлять. При переходе на большая мощность мотору не понадобится, существенно снизится.
  • Стеклопластик не боится резких перепадов температуры, не стирается при соприкосновении с дном реки, не повреждается при ударах.
  • Пробоины не сложно ремонтировать самостоятельно при помощи эпоксидной смолы и стеклоткани.
  • Данные лодки не нужно накачивать, им не страшны проколы, трещины. При наличии пенополаста в конструкции, а также герметичных полостей в лодке, заполненных воздухом, потопить лодку просто невозможно.
  • Изготовление лодки, а также обводы корпуса могут быть практически любой конфигурации.

Требования к конструкции

Стеклопластик является уникальным материалом и прекрасноподходит для самодельного производства лодок. Удобство, легкость и долговечность – основные качества данного материала. То — же самое относится и к конструкции. Строить стеклопластиковые лодки легко, главное, правильно склеить волокно для водонепроницаемости лодки на воде.

К конструкции предъявляют следующие требования:

  • Максимальная жесткость бортов лодки. Толщина фанеры используется не менее 1,2 см., накладывается двойным слоем.
  • Края бортов должны быть идеально ровными, иначе лодка будет неустойчива на воде. Для этого борта шпатлюются.
  • Уложенное в формочки стекловолокно обязательно нужно смазывать воском.
  • В материале не должен скапливаться воздух, поэтому стеклопластик наносится на матрицу послойно, в 5- 6 слоев.

Стеклопластиковая лодка нуждается в шпатлеваниии покраске, чтобы она хорошо хранилась в дальнейшем, не поддавалась заражению плесенью и грибком.

Проектирование

Изготовление самодельной лодки начинается с чертежа. Посмотреть чертежи можно в интернете, или разработать самостоятельно при помощи программы AutoCAD. Также согласно чертежу изготавливается матрица. Для ее производства потребуется болванка, либо формочка. При проектировании учитывается жесткость материала, выравнивание бортов до идеальной ровности, чтобы не было крена на воде.

Изготовление матрицы

Матрица считается самым сложным этапом при изготовлении . Для ее производства нужно обзавестись стекломатом, валиками, кистями, наждачной бумагой, полиэфирной смолой, шлифовальной машинкой, пылесосом, дрелью, ножницами.

Процесс:

  • прикрепить к каркасу шпангоуты;
  • после установки шпангоутов крепятся бортики из фанеры. Нос матрицы должен основательно крепиться в борту;
  • матрица должна быть жесткой, поэтому для краев бортиков нужно подобрать двухслойную фанеру, толщиной в 12 мм;
  • для ровности бортики выравниваются и ошкуриваются;
  • на матрицу наносится полиэфирная шпаклевка;
  • лодка должна иметь ровные борта, поэтому разумно воспользоваться шаблонным шпателем;
  • важно правильно сделать разметки на лодке, ее форма должна быть идеальной;
  • далее переходим к деревянному килю, его наличие сделает ход как весловой, так и моторной лодки плавным, легким, штормить в стороны ее не будет;
  • изготовленный из дерева киль сверху покрывается полиэфирной смолой;
  • чтобы поверхность бортиков матрицы была идеальной, киль нужно снять;
  • довести борта до совершенства и идеальной формы матрицы;
  • стекломат к бортам нужно прикатать, для этого он укладывается сначала на один борт, потом на второй;
  • для выдавливания лодки из матрицы встраиваются нипеля;
  • при наличии стеклопластиковых седушек, их матрицу также нужно подогнать по месту своего предназначения.

Изготовление лодки

Изготовление лодки является ключевым моментом при ее производстве. Нужно запастись гелькоутом, полиэфирной смолой, стекломатом, ножницами, разделительным воском, валиками, затвердителем, веслами, наждачной бумагой, подуключинами и уключинами.

  • согласно технологии матрица обмазывается полностью разделительным воском в 4 слоя, после чего наносится гелькоут для внешнего слоя лодки;
  • параллельно бортам лодки устанавливаются седушки из стеклопластика;
  • для жесткости и прочности конструкции стекломат прикатывается в 5 слоев;
  • срезается лишняя бахрома, седушки вклеиваются при помощи клея;
  • прикручиваются уключины;
  • борта лодки основательно зашкуриваются наждачной бумагой;
  • готовая лодка погружается на багажник;
  • снаружи и внутри лодку можно покрасить гелькоутом, но это совсем не обязательно.

Используя данную последовательность при изготовлении лодки, конструкция получится легкой, прочной, устойчивой на воде, долговечной и весьма привлекательной. Заднюю банку не нужно делать слишком узкой. Седушки останутся плавучими даже, если лодка полностью перевернется на воде.

Стеклопластиковый корпус лодки схож по структуре с железобетонной конструкцией. Стеклоткань является эластичным материалом, его можно сгибать, придавать любую геометрическую форму.

Материал прочный, легкий, непотопляемый. Именно поэтому стеклопластик пришел на смену дереву и широко используется в строительстве лодок любой модификации и конструкции.

Следуя четким инструкциям, несложно лодку изготовить своими руками, и достаточно легкое и удобное в эксплуатации судно будет способствовать на протяжении многих лет хорошему отдыху и удачной рыбалке.
