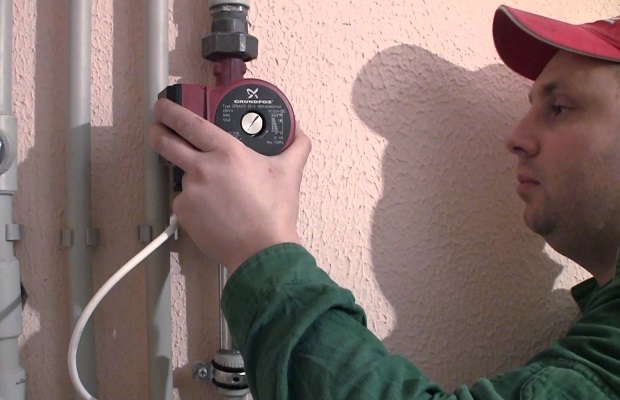

Как правильно установить циркуляционный насос в систему отопления. Монтаж дополнительного насоса в систему отопления дома

Нагнетая по трубопроводам теплоноситель, помогает уменьшить время нагрева радиаторов и труб до нескольких минут. Тепло поступает равномерно по всей площади квартиры. Автоматическое регулирование интенсивности подачи (напора) теплоносителя допускает контроль температуры внутри трубопровода, чем предохраняет детали от износа. Равномерное движение воды продляет срок работы котла, расширительного бака, других агрегатов системы. Важное условие бесперебойного действия прибора – правильно поставить насос в системе отопления.

Насос на отоплении улучшит работу вашей батареи

Выбор подходящего агрегата

Для обеспечения длительной бесперебойной работы системы подбор оборудования лучше доверить профессиональному мастеру.

При необходимости самостоятельного монтажа, нужно учитывать некоторые критерии выбора, циркуляционный насос для системы отопления должен отвечать важным условиям:

  • невысокое потребление энергии,
  • долговечность,
  • равномерное ,
  • бесшумность,
  • автоматическое регулирование максимального, минимального напора,
  • достаточная скорость воды в системе отопления.

Для этого необходимо произвести расчет следующих параметров: общей длины линии системы, материал и диаметр труб. Учитывать вид отопительных агрегатов и количество, типы регулирующей и запорной аппаратуры, характеристики автоматики. , имеющий функцию регулирования частоты и скорости вращательного вала, характеризуется пониженным потреблением электроэнергии, бесшумностью, долговечностью. Автоматическое изменение числа оборотов происходит при снижении, увеличении температуры воды (гликолевой смеси). Дооборудование прибора воздухоотводами устраняет проблему появления воздушной пробки.

Среди множества моделей популярным экономически выгодным малошумным прибором профессиональные мастера называют вило циркулярный насос (Wilo Top и Wilo-Stratos), имеющий мокрый ротор, установленный внутри трубопровода теплоносителя. Малый вес прибора позволяет крепление без дополнительных опор на поверхности трубы. Модели высокопроизводительны, универсальны: годны для любой системы отопления. Популярные отечественные агрегаты – линейные агрегаты ЦВЦ, фирмы Ливгидромаш.

Выбирайте модель насоса , имеющую два, три режима работы, методом пробы обнаружите оптимальный вариант теплоснабжения помещения.

Приблизительный расчет циркуляции: для площади до 250 кв. м. – циркулируемый объем воды равен 3, 5 куб. м. за час, при напоре давления – 0, 4 атм.

Увеличение площади до 350 кв. м. требует 4, 5 куб. м. за час и 0,6 атм.

Если площадь превышает 350 кв. м, близится к 800 кв. м. нужно разрешение до 10 куб. м., при 0,8 атм.

Когда помещение дома имеет более внушительные размеры, требуется установка дополнительного насоса в систему отопления.

На обеспечение бесперебойного функционирования прибора влияет правильная установка насоса.

Определение места врезки насоса

Оптимальное решение задачи с насосом, интегрированным в конструкцию. КПД нового оборудования достигает 98 — 99 %, при низком потреблении энергии. Управление автоматической системой не сложное, редко требуется дополнительная настройка. Агрегат позволяет обеспечить горячее водоснабжение.

Такой аппарат ускорит нагревание обогревателя(батареи)

Монтаж циркуляционного насоса в систему отопления из отдельных деталей производят с учетом технических параметров всех приборов, их совместимости, определении правильной позиции каждого из них относительно поверхности пола, стен и между собой.

Правила монтажа

Основные компоненты отопительной мембранный, циркуляционный насос, радиаторы, муфтовый вентиль, газовый вентиль, сигнальные приборы. Обязательно наличие сетчатого фильтра, ветви водоснабжения, элементов управления, датчиков температурного и аварийного.

Определяя месторасположение конструкции, главное условие — обязательно обеспечить свободный доступ к агрегату и приборам электросети, а так же подключить заземление. Другие важные условия установки насоса

  1. «Мокрые» модели располагать только горизонтально, для полного погружения ротора в воде.
  2. Разностороннее оснащение прибора шаровыми запорными кранами для обслуживания, ремонта, демонтажа.
  3. Установление перед ним защитного фильтра.
  4. Оснащение байпаса вмонтированным клапаном, для удаления пробок воздуха.
  5. Герметичное последовательное соединение резьбовых элементов системы.

Инструкция, прилагаемая к каждому прибору, содержит основные правила установки и эксплуатации. Точное исполнение всех условий продлит срок работы конструкции, обеспечит бесперебойную подачу теплоносителя.

Фильтрация воды

Перед циркуляционными насосами обязательно монтируют грязевики для системы отопления, согласно стрелке направления течения жидкости. Фильтры не пропускают загрязняющие воду частицы: песчинки, металл, окалины, которые могут разрушить подшипники, крылья приборов. Емкость для осадка взвесей располагают внизу. Неправильное расположение приведет к увеличению загрязнения, износу деталей.

Расположение насоса в отопительном контуре

Агрегат располагают на участке обратной линии трубопровода, перед отопительным котлом.

Дополнительный насос в системе отопления и основной агрегат размещают параллельно, обязательно нужен обратный запорный клапан.

Трубы, через которые наполняют систему, монтируют перед насосом, оборудуют шаровые запорные вентили. Установка манометров облегчит контроль давления.

Как правильно собрать схему:

  • на участке трубы размещают резьбовой фитинг диаметром, соответствующим размеру шарового запорного крана;
  • производят паяльным прибором, металлопластиковых – компрессионным фитингом.
  • затем монтируют шаровой запорный кран, прикрепляют фильтр, устанавливают циркуляционный насос с помощью муфт, затем второй кран и фитинг.
  • в обвязку включают клапан для выпуска воздуха.
  • каждое соединение герметизируют лентой «Фум», либо водостойкими герметиками с паклей (лентой).

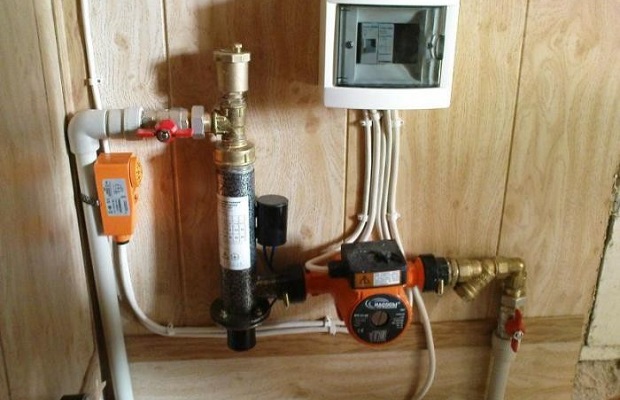

Схема насоса на отопительной системе

Открытая система отопления с циркуляционным насосом требует помещения расширительного бака на высоте. При закрытой конструкции его размещают вблизи котла и мембранного бачка.

Для чего нужен байпас

Установка циркуляционного насоса в системе отопления проводится при наличии электричества. Чтобы подача воды не прекращалась при отключении энергии, насос монтируют на байпасе, перегораживая входы его шаровыми запорными вентилями. Открывают, закрывают арматуру по краям байпаса при включении, выключении прибора, направляют поток воды в необходимом направлении. В морозы включают насос, теплоноситель запускают в обводную трубу байпас. Летом (или без энергоснабжения) жидкость самотеком идет по трубе прямой.

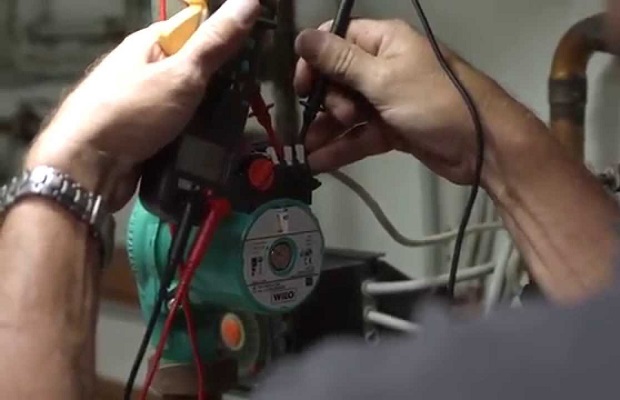

Варианты электрического подключения

Электронасос для отопления имеет единственный минус: при аварийном отключении электроснабжения прекратится циркуляция, поэтому надо проектировать систему с расчетом на дополнительное применение естественного потока теплоносителя.

Коробка насоса оснащена тремя контактами, маркированными как фаза, заземление, ноль, которые кабелем с вилкой подводятся к розетке, либо линия кабеля напрямую к прибору. Ручное запускание прибора повышает расход энергии, износ механизма и деталей, поэтому лучше сделать подключение к электричеству автоматическое — через термостат.

Плюсом использования термостата является регулирование времени включения: насос системы отопления Wilo начинает работать только при нагретой воде, не допускает прогон холодной вхолостую.

Принцип действия: термостат прикрепляется на трубе, замеряет температуру теплопровода, запускает механизм агрегата.

Если купить специальный для труб прибор не удалось, подключить циркуляционный насос к электричеству можно с помощью комнатного бытового термостата, у которого крепится на трубу выносной датчик измерения температуры.

При отсутствии электричества используют резервный источник ИБП, обеспечивающий для насоса отопления: аккумуляторы автомобильные, либо комплект аккумуляторных батарей в компактном шкафу.

Соединение идет по схеме: к ИБП подключают домашнюю линию электричества, затем ведут к насосу и котлу. Условия подключения:

  • нельзя допускать соприкосновения кабеля силового с горячими деталями прибора — двигателем, корпусом, трубой;
  • надо избегать увлажнения коробки с клеммами;
  • если коробка сбоку, подключение допускается снизу;
  • кабель нужно применять термостойкий;
  • обязательно провести заземление.

Если на трубе оборудовать термостат, потери энергии при работе насоса уменьшатся.

Проверка работы и запуск

Завершающий этап монтажной сборки – проверка оборудования. Вначале нужно заполнить систему теплоносителем, затем с помощью кранов, вентилей клапанов, выпустить воздух.

Включение насоса нужно испробовать два – три раза подряд: прослушать ровность гудения, изменение тональности требует перенастройки. Легкость запуска двигателя свидетельствует об исправности системы, при появлении торможения, нужно вызвать мастера.

Если циркуляционный насос греется, емкость нуждается в очистке от загрязнения, либо внутрь попало инородное тело.

Другая причина – не хватает напряжения сети. Перегрев при недостаточной смазке деталей подшипников приводит к сгоранию аппарата.

ПОСМОТРЕТЬ ВИДЕО

Насос для отопления в частном доме из 2 – 3 этажей необходим : прокладка труб меньшего диаметра, быстрая циркуляция воды не допускает остывания теплоносителя в большом контуре системы, освобождает от образования воздушных пробок, снижаются расходы на электроснабжение. Главное условие бесперебойного функционирования работы: – подобрать надежный прибор и правильно установить насос на отопление.

Прошли времена, когда без насосов работали системы водяного отопления. А сегодня КПД отопительной системы повышается именно благодаря установке насоса. Кроме того, намного быстрее происходит прогрев помещения и уменьшается расход топлива. Подключение насоса в систему отопления дает возможность монтировать сушители для полотенец, термостаты и применять трубы меньшего диаметра.

Преимущества подключения насоса в отопительную систему

Хозяева загородных домов с системой децентрализованного водоснабжения сталкиваются с проблемой равномерного распределения тепла по всем контурам отопления. Например, если в котле закипает вода, а в дальних помещениях радиаторы остаются еле теплые. В этом случае рекомендуется искать оптимальные средства для решения проблемы.

Для улучшения циркуляции имеются два предложения: установка труб большого диаметра или обновление системы путем установки, а точнее врезки в трубу нагнетающего насоса. Желающих заняться демонтажем труб, если при этом они еще замурованы внутри помещения, найдется немного. Да и стоимость самой системы, в которую входят трубы с большим диаметром, не всегда нравиться хозяевам из-за своей дороговизны. А цена насоса для системы отопления намного ниже.

Поэтому и возникает необходимость установки нагнетающего насоса. Циркуляционные насосные устройства устанавливаются на отопительные системы, работающие на всех видах топлива - на дровах, угле, мазуте. Обновление системы отопления путем врезки насоса в систему отопления вам поможет:

  • Произвести выравнивание температуры в трубах;
  • Исключить появление завоздушин, которые не дают нормально циркулировать теплоносителю;
  • Произвести увеличение площади действия вашей отопительной системы.

Правила выбора насоса для системы отопления

Для установки в систему отопления нет смысла приобретать довольно мощный насос, ведь вы его не будете использовать на полную мощность. А еще он будет издавать повышенные шумы. Хозяину, покупающему насос, рекомендуется запомнить, что мощность аппарата должна быть выше на 10% величины, которая получена в результате ваших расчетов.

Возможности насосного оборудования обеспечивать потребности системы отопления зависят от многих параметров. Например, от диаметра труб, максимального напора, температуры воды, плотности теплоносителя:

  1. Расход теплоносителя Q, который проходит через любой участок тепловой системы, рассчитывается так же, как и расход жидкости для котельного оборудования. То есть, приравняйте величину значения расхода теплоносителя к параметрам мощности котла. При мощности котла 20 кВт в минуту через него проходит около 20 литров.
  2. Радиаторы, мощность которых составляет 10 кВт, будут пропускать в минуту 10 литров. При расчете расхода воды в каждом кольце системы отопления учитывайте мощность батарей.
  3. Расход жидкости в трубах определяется диаметром трубопроводов. Чем диаметр меньше, тем на пути движения теплоносителя будет возникать большее сопротивление.

Чем больше длина трубопровода, тем мощнее должен быть нагнетающий насос для системы отопления. Это говорит о том, что на каждые 10 метров отопительной системы нужно от насоса 0,6 метра напора. Чтобы обеспечить продуктивную работу кольца в 100м, потребуется напор насоса 6м.

Классификация насосов для системы отопления

Для движения энергоносителя в системе отопления используются два типа насосов:

  • Сухие насосы. Ротор в таком оборудовании не вступает в непосредственный контакт с энергоносителем. При рассмотрении такого оборудования в качестве установки в систему отопления обратите внимание на его некоторые особенности. Силовая установка помпы с так называемым «сухим» ротором не соприкасается в процессе работы с энергоносителем. Уплотнитель, находящийся в агрегате, необходим для герметичного отделения насоса от мотора. Главным преимуществом таких помп является высокий КПД - порядка 80%. Поэтому их использование целесообразно при постоянном перекачивании большого объема воды. Оборудование используется в первую очередь для больших торговых помещений, фабрик, заводов и многоэтажных зданий. Из-за довольно сильных шумов, которые создаются во время работы, такие насосы для частных домов не подходят.
  • Мокрые насосы. Их рабочая часть находится в воде, которую они перекачивают. При помощи воды движок охлаждается, и производится смазка всех его узлов. Электричество подходит по статору. Таким образом, оно хорошо защищено от воздействия теплоносителя нержавеющим немагнитным стаканом. Основные преимущества, характерные для нагнетающих насосов с ротором, находящимся в воде: долгое время эксплуатации, нечастое сервисное обслуживания, небольшие шумы, компактность и маленький вес, легкозаменяемые блоки, монтаж насоса в систему отопления выполняется прямо на трубах. Конечно, среди всех плюсов имеется и минус. Такие аппараты демонстрируют довольно низкий КПД, который составляет 30-50%. Применяется нагнетающий насос с таким ротором обычно в отопительных системах домов и городских квартир. Также необходимо помнить, что помпы не должны применяться для снабжения питьевой водой и задач, связанных с продуктами питания.

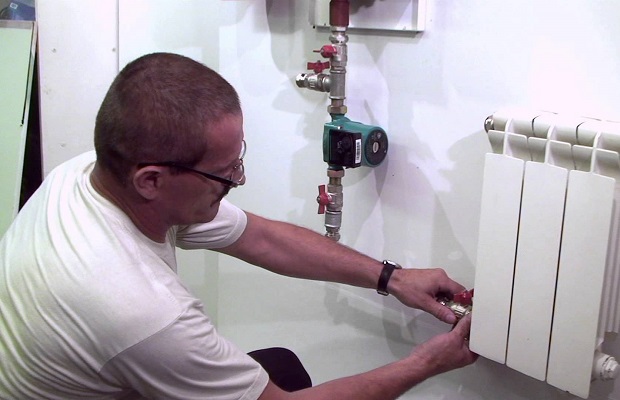

Технология монтажа насоса в систему отопления

Подготовительные работы

Для монтажа в систему отопления рекомендуется покупать насосное оборудование, в комплекте которого присутствуют разъемные резьбы. Если таких деталей нет, необходимо самому купить. Не забудьте о фильтре глубокой очистки. Также следует приготовить обратный клапан для обеспечения нормальной работы отопительной системы.

После подбора насоса для системы отопления рекомендуется приобрести набор специальных ключей для его установки, запорную арматуру, небольшой кусок трубы. Её диаметр должен быть аналогичным диаметру стояка.

Выбор места для насоса

При подключении насоса отопления выбирайте такую схему, чтобы вы смогли периодически проводить обслуживание системы. Желательно, чтобы вы имели к ней подход. Если в более ранних моделях «мокрых» помп некоторые запчасти от контакта с водой могли выйти из строя, то сейчас системы производят таким образом, что вода им совсем не страшна. Даже при различных больших и малых температурах. Это дает возможность выполнять установку насосного оборудования на обратном или подающем трубопроводе.

Для увеличения давления на нагнетающем участке необходимо установить насос возле места, где происходит подключение бака на участке спадающего трубопровода. Такая схема дает возможность создать на данном участке отопления большие температуры. Перед тем как провести установку насоса в системе отопления на трубу байпас, проверьте, чтобы агрегат выдерживал сильный напор воды большой температуры.

Для более эффективной работы оборудования «теплый пол» нагнетающий агрегат ставят на участке поставки подогретой воды. Благодаря этому будет исключена такая проблема, как возникновение воздушных пробок. Для восстановления отопительной системы с мембранным баком поставьте байпас с насосным аппаратом на обратку. Желательно его приблизить к расширительному бачку.

Правила установки насоса

Правильная установка насоса в систему отопления предполагает соблюдение нескольких правил:

  • Установите с двух сторон от насосного оборудования шаровые краны. Они требуются для обеспечения проведения демонтажа насоса, если возникла необходимость его обслуживания или ремонтных работ.
  • В системе отопления перед насосом обычно устанавливают фильтр, который занимается очисткой воды от механического мусора, поступающего с теплоносителем.
  • Для удаления скопившегося воздуха установите вверху байпаса специальный клапан, который бывает автоматического и ручного типа.
  • При монтаже насоса для промывки системы отопления нужно соблюдать направление, которое показано на насосе стрелкой. Помните, что направление должно совпадать с направлением движения жидкости.
  • Чтобы не повредить «мокрый» насос, если вдруг мотор не полностью погрузится в воду, аппарат монтируют горизонтально.
  • Клеммы насосного агрегата должны быть вверху.
  • В отопительной системе на все резьбовые соединения нужно устанавливать прокладки, предварительно обработать герметиком.
  • Для безопасного использования насоса для системы отопления подключайте в розетку, которая имеет заземление. Перед установкой насоса не забудьте провести действия, которые связаны с обеспечением заземления.

Принципы монтажа насоса

При врезке насоса в отопительную систему обратите внимание на следующие принципы:

  1. Для начала слейте воду и прочистите систему. Систему отопления, которая была в длительной эксплуатации, промойте несколько раз, наполнив водой и опорожнив, чтобы успешно отчистить от загрязнения.
  2. Далее в специально отведенное место врежьте насос, согласно плану. При этом нужно смотреть на направление, куда движется энергоноситель. Обычно на насосе оно показано стрелкой.
  3. После полной установки производят заполнение энергоносителем.
  4. Проверьте систему на ее работоспособность. Если все-таки есть какие-то погрешности, то на данном этапе нужно их исправить.
  5. Далее с системы выводится ненужный воздух, используя центральный винт. О правильности действий сигнализирует выходящая вода, которая проступает из специального отверстия.
  6. Выводите с насоса с ручным управлением воздух каждый раз перед его включением. Включите на 5 минут насос и произведите открытие клапана. Такая процедура проводится несколько раз.
  7. Насос включается после наполнения труб водой. Система должна быть запущенной. Помните, что не должно оставаться воздуха в трубах.
  8. С целью автоматизации работы насоса и защиты оборудования от неправильной эксплуатации покупайте насос типа автомат. Подключая насос к электросети, рекомендуется использовать автоматический предохранитель с флажком. Он будет выполнять две функции - выключателя и предохранителя. Предохранитель устанавливают на удалении 50 сантиметров и более от котла.
  9. Чтобы установить дополнительный насос в систему отопления, где уже имеется один, учитывайте, что он включается после срабатывания теплового реле. Чтобы синхронно работали оба аппарата, нужно подключить второй насос тоже подключите к тепловому реле. Также дополнительный можно подключить к основному насосу посредством параллельного подключения.

Теперь вы знаете, как установить циркуляционный насос, и как обустроить систему отопления с двумя насосами. При учете всех правил и особенностей при выполнении такой работы вы можете забыть о проблемах неравномерного распределения тепла в системе и образовании воздушных прослоек.

Дополнительный насос в системе отопления станет оптимальным выходом из ситуации, когда у владельцев дома возникли проблемы с обогревом жилища. Монтаж агрегата поможет равномерно распределить тепло в трубопроводе. Большим достоинством насосов считается их универсальность, ведь они могут работать не только на угле, но и на солярке, мазуте, газе, дровах и электричестве.

В чем преимущества вспомогательного насоса?

Применение дополнительного оборудования для улучшения работы отопительной системы дает жильцам массу преимуществ. Во-первых, увеличивается общий КПД системы. Это сказывается не только на равномерности распределения тепла, но и на температуре в жилых помещениях. Во-вторых, воздух в комнатах прогревается гораздо быстрее. В-третьих, улучшается циркуляция тепла внутри главного трубопровода.

Еще одним преимуществом дополнительного насоса считается исключение возможности накопления воздуха в одном из каналов, по которым циркулирует тепло. Больше всего от этой проблемы страдают владельцы квартир на верхних этажах, однако, если установить дополнительный агрегат, он поможет создать необходимое давление и снабдит теплом все здание. Большим плюсом насоса можно уверенно считать его экономичность. На практике доказано, что вместе два агрегата (штатный и дополнительный) будут потреблять меньше топлива.

Кроме того, если теплом здание обеспечивает пара насосов в системе, то жильцы могут установить такие полезные устройства, как сушилки для полотенец и термостаты. Обитатели такого здания также получают возможность использовать трубы малого диаметра – качество отопления от этого не ухудшится. Еще одно важное преимущество – это невысокая цена оборудования. Дополнительный циркуляционный насос может стоить от 5 до 20 тыс. руб. Это не слишком большие деньги, если учесть, что на агрегат будут собираться деньги со всех жильцов дома.

Какие параметры устройства стоит учитывать при покупке?

Прежде, чем покупать и устанавливать оборудование, стоит изучить его наиболее важные параметры. Чтобы не ошибиться при выборе, ознакомьтесь с такими его характеристиками, как плотность теплоносителя, сила напора и температура воды. Также потребуется узнать диаметр труб, используемых для отопления здания.

Узнать, какие именно характеристики имеет выбранный вами насос, можно на упаковке, боковой стенке или в техническом паспорте агрегата. Напор производители обозначают литерой "H". Этот показатель означает способность устройства поднимать воду на определенную высоту. Он измеряется в метрах. Вторая характеристика – это потребление жидкости системой. Она обозначена литерой "Q" и измеряется кубическими метрами. Этот параметр равен мощности котла и зависит, в основном, от диаметра трубопровода.

Оборудование для улучшения циркуляции не предназначается для подъема жидкости. Из-за этого при покупке агрегата особое внимание стоит уделять именно параметру "Q". Если установленный котел не снабжен помпой, то дальнейшее потребление жидкости придется рассчитать самостоятельно. Большинство современных отопительных приборов уже имеют подобное оборудование. Устанавливать 2 устройства для улучшения циркуляции тепла оптимально в случае, когда в доме уже есть котел более старой модификации, однако со временем здание было достроено, и обогревательная конструкция увеличилась.

Приобретать очень дорогое оборудование не стоит. В любом случае использовать весь потенциал устройства не будут. Помимо этого, установленный агрегат отличается высоким уровнем шумов. Чаще всего длина трубы определяет мощностные характеристики оборудования: для каждых 10 м трубы устройство должно давать 0,5 м напора. На практике 100-метровое кольцо будет эффективно работать, если насос будет выдавать напор в 5 м. Покупая агрегат для трубопровода, не стоит забывать, что мощность устройства должна составлять на 10 % больше, чем показатель, который рассчитали жильцы.

Типы дополнительных насосов – выбираем подходящий агрегат

Для эффективной циркуляции носителя лучше всего использовать "мокрые" или "сухие" насосы. В первом случае ротор расположен внутри теплоносителя, то есть перекачивает воду, находясь непосредственно в ней. В процессе циркуляции жидкость охлаждает двигатель. Для подведения электричества используется статор. "Мокрые" насосы имеют множество плюсов. Во-первых, они способны прослужить достаточно большой отрезок времени. Во-вторых, такие устройства не нуждаются в частом обслуживании. В-третьих, они меньше шумят. И, в-четвертых, они не отличаются большими габаритами.

Среди недостатков можно выделить не слишком высокий КПД, ограниченную сферу использования, отсутствие возможности применять насосы для питьевой воды и других приборов, связанных с продуктами питания. Подобные агрегаты применяются только в особняках и жилых многоэтажных домах.

В конструкции насосов сухого типа ротор находится снаружи теплоносителя. В таких устройствах применяется уплотнитель, который предназначен для отделения двигателя и самого насоса. Примерный КПД оборудования составляет 75 %, из-за чего эти агрегаты применяются в ситуациях, когда необходимо регулярно перекачивать большое количество воды. Такие агрегаты используются больше на производстве и в торговых центрах, чем в жилых зданиях.

Подготовка к установке оборудования

Прежде, чем приступить к монтажу насоса, внимательно ознакомьтесь с алгоритмом работы. На первом этапе подготовьтесь к установке. Для этого приобретите резьбы разъемного типа и фильтр для глубокой очистки. Также перед тем, как ставить оборудование, нужно подготовить обратный клапан. Он стабилизирует работу отопительной системы. Для работы также потребуется:

  • набор ключей;
  • комплект больших и маленьких плоских отверток;
  • плоскогубцы;
  • труба, диаметр которой будет равен диаметру стояка;
  • арматура.

Стоит заранее определиться с местом монтажа. Современные агрегаты могут ставиться не только на трубу для подачи воды, но и на обратный трубопровод. Если планируется установка устройства на отрезок трубы между обратной и прямой проводкой радиаторного типа, то перед этим потребуется проверить способность агрегата выдерживать мощный напор горячей жидкости. Стоит также помнить, что в зданиях, помещения в которых оборудуются "теплыми полами", прибор для нагнетания ставится в точке подачи горячей воды. Таким образом, удастся исключить завоздушенность труб.

Если в наличии есть мембранный бак, то насос с байпасом монтируют со стороны обратного трубопровода, поближе к расширителю.

Монтаж агрегата – алгоритм в деталях

Установка дополнительного циркулирующего насоса в штатную систему отопления никак не зависит от типа и материала последней. В любом случае производить монтаж придется методом обвода. Если дом оборудован металлическим трубопроводом, то можно докупить готовую конструкцию, позволяющую обойти главную магистраль. Перед монтажом потребуется полностью слить жидкость и прочистить трубы. Для этого трубопровод нужно несколько раз промыть. После этого со стороны основной трубы устанавливается кусок трубы, изогнутой в виде буквы "П".

Посредине трубы зафиксируйте насос. По обе стороны от устройства поставьте шаровые краны. Для чего они нужны? В первую очередь, циркуляция воды придет в норму, если перекрыть один из кранов. Во-вторых, в случае ремонта агрегата придется сливать воду, при наличии кранов делать этого не потребуется. В процессе установки следует обратить внимание на направление, в котором движется жидкость. Оно отмечено на корпусе насоса специальной стрелкой. По окончанию монтажа систему заполняют водой и проверяют работу. В случае обнаружения каких-либо неполадок устранить их стоит именно на этой стадии операции.

Далее при помощи центрального винта из труб выгоняем застоявшийся воздух. Если все выполнено правильно, из отдельного отверстия в трубопроводе начнет течь вода. Чтобы установить агрегат с управлением ручного типа, воздух из труб нужно вывести еще перед началом монтажа. Для этого устройство включается на несколько минут, после чего клапаны оборудования открываются. Подобную процедуру стоит повторить несколько раз. Как только трубопровод заполнится достаточным количеством жидкости, запустится сам насос. При этом наличие воздуха в трубах категорически недопустимо.

Техника подключения устройства – что с чем соединять?

Жильцы дома не получат качественного обогрева, если насос не будет подключен правильно. В процессе подключения устройства к электросети систем естественной циркуляции используют автоматический предохранитель. Для монтажа последнего стоит выбирать место на расстоянии не менее 70 см от главного котла. В системах принудительной циркуляции насос начнет работать после включения теплового реле. С целью обеспечения одновременной работы встроенного и дополнительного насоса второй прибор потребуется соединить с реле или же вывести его параллельно к первому прибору.

В котлах электрического типа устройства для циркуляции стоит подключать непосредственно к котлу. В таком случае насос будет срабатывать только в момент подогрева жидкости. Фильтр для очистки необходимо устанавливать перед корпусом насоса. Клапан, прикрученный в верхней части байпаса, дает возможность продувать трубопровод, выводя из него скопившейся там воздух.

Содержание

В небольших дачных домиках для обогрева используют печку, обычно твердотопливную, способную напрямую прогреть одно-два помещения. Но многокомнатная дача или частный дом требует обустройства автономной системы отопления. Установка циркуляционного насоса - обязательное условие качественного равномерного прогрева всех помещений, нуждающихся в тепле.

Циркуляционный насос в системе отопления

Необходимость насосного агрегата

Если дом не подключен к центральной теплосети, домовладелец должен решить задачу по созданию отопительного контура, способного равномерно прогреть все помещения, где предполагается установка радиаторов.

В системе с естественной циркуляцией теплоносителя нагретая жидкость перемещается по трубопроводу медленно, и в дальних от котла помещениях радиаторы значительно холоднее по сравнению с приборами отопления расположенными ближе к теплогенератору. Чем больше дом, тем выше разница - повысить эффективность нагрева воздуха в дальних комнатах не поможет даже доведение температуры теплоносителя в рубашке котла до критически высоких значений.

В ряде случаев улучшить естественную циркуляцию поможет всей системы с изменением угла наклона и диаметра труб. Но это требует капитальных преобразований в доме. Значительно проще и дешевле выполнить монтаж циркуляционного насоса, который заставит жидкость в трубопроводе перемещаться значительно быстрее.

В системе закрытого типа с принудительной циркуляцией насосные агрегаты устанавливаются согласно проекту - на основной отопительный контур с радиаторами, на каждый из контуров водяного теплого пола.

К минусам использования насоса в отопительных системах относится энергозависимость. Поэтому в местности, где регулярно наблюдаются перебои в электроснабжении, рекомендуется смонтировать автономную отопительную систему с естественной циркуляцией на базе твердотопливного теплогенератора, а циркуляционный насос смонтировать как дополнительный элемент. В случае отключения электричества нагрев и движение теплоносителя по трубам будет продолжаться, хоть и с потерей скорости.

Устройство насоса и принцип работы

Насосный агрегат циркуляционного типа обеспечивает дополнительный напор жидкости в замкнутом отопительном контуре. К корпусу насоса прикреплен электродвигатель, внутри корпуса располагается вал двигателя, на котором установлена крыльчатка. Вращение крыльчатки создает давление благодаря центробежной силе. За счет этого в системе увеличивается напор теплоносителя. По конструктивным особенностям различаются два типа циркуляционных насосов - «сухие» и «мокрые».


Устройство циркуляционного насоса

«Сухие» агрегаты

В устройствах данного типа перекачиваемая жидкая среда не контактирует с ротором. Его рабочую часть от теплоносителя отделяют нержавеющие стальные уплотнительные кольца. При включении агрегата соединение герметизируется тонкой пленкой теплоносителя, которая образуется из-за разницы давлений в системе отопления и вне ее.

Насосы «сухого» типа редко применяются для отопительных систем частных домов. Агрегат при работе сильно шумит, из-за чего необходимо звукоизолировать котельную. Помимо этого устройство чувствительно к механическим загрязнениям теплоносителя и выходит из строя при повреждении попавшей в воду взвесью. Преимущество «сухого» механизма – КПД 80%.

«Мокрые» агрегаты

При работе насоса жидкая среда проходит сквозь латунный или бронзовый корпус агрегата, в котором размещены стальные и керамические элементы, для которых теплоноситель служит дополнительной смазкой.

«Мокрые» насосные агрегаты отличаются простотой конструкции, малошумностью, долгим сроком службы. Они доступны по цене и недороги в обслуживании. К недостаткам относится низкий КПД - он составляет порядка 50%. Но этого достаточно для успешного функционирования в составе автономной отопительной системы частного дома.


Устройство "мокрого" циркуляционного насоса

Принципы подбора насосного оборудования

Определившись с типом насосного агрегата на отопление, необходимо грамотно рассчитать его оптимальную мощность. Нет смысла устанавливать циркуляционный насос с большим запасом по мощности - он дороже и сильнее шумит при работе.

Циркуляционный насосный агрегат выполняет следующие задачи :

  • создает напор жидкости, способный преодолеть гидравлическое сопротивление узлов отопительного контура;
  • перекачивает по трубопроводу объем теплоносителя, необходимый для качественного прогрева всех помещений.
  • производительность насоса (расход, измеряется в м 3 /ч) – объем теплоносителя, который перекачивается устройством за один час;
  • напор (измеряется в метрах) - показатель, который определяет гидравлическое сопротивление, преодолеваемое насосом.

Для коттеджа в несколько этажей, со сложной архитектурой, расчет мощности насосного агрегата должны выполнять специалисты. Но для небольших домов расчеты ведутся с использованием простых формул и таблиц.

Определяем мощность

Стандартная формула расчета: Q=0,86R/TF-TR, где

  • Q – расход насоса (м 3 /ч);
  • R – тепловая мощность (кВт);
  • TF – температура теплоносителя (°C) в подающей трубе;
  • TR – температура теплоносителя (°C) на обратке у входа в котел.

Тепловую мощность самостоятельно определить сложно, поэтому удобнее воспользоваться готовыми решениями :

Способ 1 . По европейским стандартам показатель тепловой мощности (R) для частного дома небольших размеров составляет 100 Вт/м 2 , для многоэтажного дома - 70 Вт/м 2 , для построек с хорошим утеплением - 30-50 Вт/м 2 . Эти нормы подходят для российских регионов с мягким климатом.

Способ 2 . Российские нормы СНиП рассчитаны для климата с морозами до -30° C. Показатель тепловой мощности для одно- и двухэтажных домов небольшой площади – 173-177 Вт/м 2 , для домов высотой в 3-4 этажа - 97-101 Вт/м 2 .

Способ 3 . Значение для расчета подбирается по представленной таблице, исходя из характеристик постройки:


Расчетная таблица тепловой мощности для разных помещений
Обратите внимание! Некоторые погрешности в расчетах не повлияют на функционирование отопительной системы, если приобрести циркуляционный насос с регулируемой производительностью.

Существует и другой метод определения расхода теплоносителя (производительности насоса). Значение расхода (Q) приравнивают к мощности котла (P). К примеру, через котел мощностью 20 кВт в минуту проходит 20 литров теплоносителя. А каждый радиатор мощностью 10 кВт пропускает по 10 литров жидкости в минуту. Для подсчета расхода теплоносителя в каждом отопительном контуре требуется суммировать показатели всех радиаторов и прибавить показатели трубопровода. Расход теплоносителя в трубопроводе зависит от его длины и диаметра. Чем меньше диаметр, тем выше гидравлическое сопротивление. Рассчитать показатели трубопровода поможет таблица, составленная для стандартной скорости движения теплоносителя - 1,5 м/сек.

Расход воды Диаметр в дюймах Расход воды Диаметр в дюймах
5,7 1/2 53 1 1/4
15 3/4 83 1 1/2
30 1 170
320 		2
2 1/2

На каждые 10 метров трубопровода требуется 0,6 м напора, который обеспечивает циркуляционный насос. К примеру, если длина отопительного контура составляет 100 м, насос должен обеспечивать напор 6 м.

Технология установки насосного агрегата

Установка циркуляционного насоса в систему отопления может быть выполнена самостоятельно.

Помимо самого насосного агрегата необходимы элементы для его обвязки :

  • два шаровых крана;
  • фильтр глубокой очистки;
  • обратный клапан;
  • отрезок трубы для байпаса (если насосное оборудование используется для монтажа или модернизации гравитационной системы).

Чтобы помещения прогревались равномерно независимо от расположения относительно котла, требуется правильно смонтировать насосное оборудование. Начинают устанавливать циркуляционный насос в системе отопления с выбора места для врезки в систему.


Место установки циркуляционного насоса в отопительной системе частного дома

Подбор места для монтажа

Решая, как установить циркуляционный насос, важно помнить, что к устройству должен быть свободный доступ для регулярного обслуживания. Ставить насосное оборудование допускается и на трубу подачи, и на трубу обратки - материалы, из которых изготавливают современные устройства, рассчитаны на эксплуатацию при высоких температурах.

Считается целесообразным устанавливать циркуляционный насос в системе отопления на обратный трубопровод непосредственно рядом с котлом по следующим причинам :

  • Установленное на обратке устройство подает теплоноситель в водяную рубашку, вытесняя воздушные пробки, которые могут возникнуть в верхней части котла. Если насос стоит на трубе подачи, при скоплении воздуха в котле он способен создать разрежение и спровоцировать закипание теплоносителя.
  • При неисправности котла теплоноситель в водяной рубашке может перегреться и закипеть. Циркуляционный агрегат не в состоянии перекачивать пароводяную смесь, поэтому он останавливается. Это грозит взрывом котла, если не сработает группа безопасности.
Внимание! Дровяные и угольные твердотопливные котлы, в отличие от газовых, электрических и пеллетных, не имеют надежной защиты от перегрева. Поэтому при монтаже своими руками такой отопительной системы, насос устанавливается только на обратку.

Обязательным является использование отдельного насоса в системе теплого пола - устройство монтируется на коллектор, к которому подключен контур.

При реконструкции гравитационной системы, байпас с насосным агрегатом врезают в трубу обратки поблизости от мембранного расширительного бачка. Если же место не позволяет обеспечить нормальный доступ к насосу, байпас с устройством ставят на трубу подачи, врезав обратный клапан, расположенный вертикально.

В системе отопления с отдельными контурами для разных сторон дома или разных этажей, насосы монтируются на каждый контур. Используется тот же принцип - устройство должно стоять до первого ответвления, располагаясь ближе к котлу.

Обвязка

Автономные системы с принудительной подачей теплоносителя при отсутствии электричества не могут функционировать, поэтому насосный агрегат врезается в сам трубопровод.

Если система гравитационная, требуется особая установка циркуляционного насоса в систему отопления.

Ниже на фото показана соответствующая этому случаю схема монтажа:


Обвязка циркуляционного насоса в системе отопления

В трубопровод врезается байпас, на котором смонтированы отсечные шаровые краны, фильтр-грязевик (перед насосом по ходу движения теплоносителя) и сам насосный агрегат. В основной трубопровод также ставится запорная арматура - пока насос работает, этот шаровой кран закрыт и система функционирует в принудительном режиме. При отсутствии электроэнергии шаровой кран открывают, и система эксплуатируется как гравитационная.

Благодаря отсечным кранам на байпасе насосный агрегат доступен для обслуживания и замены без слива теплоносителя из контура. Фильтр задерживает механические загрязнения - твердые частички взвеси способны вывести из строя движущиеся элементы насоса.

Монтажные работы

Рассматривая, как правильно установить циркуляционный насос, обратите внимание на ход работ :

  1. Из системы сливается теплоноситель, при необходимости трубопровод прочищается.
  2. В выбранное место врезается байпас, причем диаметр трубы для перемычки должен быть меньше диаметра трубопровода.
  3. На байпасе должны быть установлены все элементы обвязки насоса - шаровые краны, грязевик;
  4. Правильная установка насоса требует:
    • установить корпус в соответствии с обозначением направления потока теплоносителя (стрелочки на корпусе);
    • разместить «мокрый» агрегат строго горизонтально - чтобы он работал без потери мощности и перегрева из-за неполного погружения ротора;
    • расположить агрегат таким образом, чтобы клеммы для электропитания были развернуты вверх.
  5. Уплотнение соединений выполняется с помощью специальных прокладок, плюс дополнительно используется герметизирующий состав.
  6. Подключение агрегата выполняется в электророзетку с заземлением.
  7. Завершив монтаж, в систему заливают теплоноситель и удаляют воздушные пробки, для чего в крышке насосного агрегата открывают центральный винт.

Допустимые (сверху) и запрещенные положения циркуляционного насоса с «мокрым ротором»
Внимание! Стравливать воздух из насоса требуется перед каждым его включением. С этой целью полностью заполненную теплоносителем систему включают на 5 минут, не закрывая клапан на насосе, а затем останавливают, чтобы из насоса вышел весь воздух.

Обойтись без процедуры «развоздушивания» можно, установив на насосный агрегат , если это позволяет конструкция устройства.

Электропитание

Насосный агрегат работает от бытовой сети 220 В с заземлением. Для подключения используют трехконтактную вилку и соответствующую розетку (фаза-ноль-заземление), либо присоединяют провода к клеммам агрегата - они расположены под пластиковой крышкой. Для надежности функционирования для насоса рекомендуется выделить отдельную линию и установить автомат защиты.

Электрическая схема подключения циркуляционного насоса показана на рисунке.


Подключение циркуляционного насоса к электропитанию - ноль, фаза, заземление

Итоги

Установленное по всем правилам насосное оборудование сделает систему отопления частного дома эффективной. Для повышения надежности есть смысл позаботиться о резервном источнике питания - аккумуляторах для насоса.

Чтобы агрегат исправно работал, нельзя забывать о развоздушивании перед пуском, о регулярной очистке фильтра-грязевика от скопившейся грязи.

Чтобы тепло в помещении, оснащенном автономной системой отопления, распределялось равномерно, нам потребуется циркуляционный насос. Его работа – принудительное циркулирование теплоносителя в контуре.

Установка насоса в систему отопления частного дома www.burimvodu.ru позволяет одновременно прогревать радиаторы во всех помещениях, несмотря на то, как далеко они находятся от котла.

Подготовка к монтажу

Для облегчения работ по установке специалисты советуют покупать насос с готовыми резьбами разъемного типа, чтобы не подбирать крепления и соединения. Будет нужен фильтр грубой очистки.

Также следует подготовить обратный клапан – для нормализации работы системы.

Потребуются инструменты и материалы:

  • два шаровых крана размером по диаметру трубы;
  • разводной и трубный ключи;
  • герметик;
  • небольшой отрезок трубы с таким же диаметром, как и у стояка.

Перед установкой надо изучить инструкцию к циркуляционному насосу, а также схему.

Выбираем место

При монтаже такого агрегата необходимо выбрать способ его врезки с учетом того, что в дальнейшем устройство нужно будет обслуживать. Помимо этого требования есть и другие моменты, которые влияют на выбор места для установки.

Раньше его врезали в обратку – чтобы рабочая область омывалась охлажденной уже водой, и тем самым продлевался срок эксплуатации устройства. Сейчас производители выпускают насосы с деталями, узлами из материалов, не боящихся воздействия горячей воды. Поэтому их можно устанавливать не только в обратный, но также в подающий трубопровод.

Нужно определиться, куда именно вы будете врезать устройтво.

Чтобы повысить давление теплоносителя, его стоит установить на участке трубы подачи воды, разместив поближе ко входу в систему расширительного бака. Это обеспечит поддержание высоких температур.

Перед установкой на байпас (перемычку, отрезок трубы между прямой и обратной подводкой теплоносителя) надо проверить, выдерживает ли устройство сильный напор горячей воды.

Если в помещении, где оборудован «теплый пол», устройство врезают на линии подачи горячей воды. Это исключит самую существенную проблему в работе отопительной системы: завоздушенность.

При наличии мембранного бачка, насос на байпасе врезают в обратный трубопровод, предпочтительно поближе к расширительному бачку. Когда же доступ к устройству будет затруднен, его можно установить на подающий трубопровод, туда же врезать и обратный клапан.

Проведение работ

Правильная установка насоса в систему отопления частного дома требует выполнять работы, соблюдая определенные правила монтажа. Один из них – врезка по обеим сторонам от циркуляционного агрегата шаровых кранов. Они могут понадобиться впоследствии при демонтаже насоса и обслуживании системы.

Обязательно нужно установить фильтр – для дополнительной защиты устройства.

Обычно качество воды оставляет желать лучшего, а попадающиеся частички могут повредить компоненты агрегата.

Сверху на байпасе вмонтируйте клапан – неважно, ручной он будет или автоматический. Он нужен для стравливания периодически образующихся в системе воздушных пробок.

Клеммы следует направлять строго вверх. Само устройство, если оно принадлежит к мокрому типу, нужно монтировать горизонтально. Если этого не сделать – омываться водой будет только его часть, как следствие – повредится рабочая поверхность. В этом случае присутствие насоса в отопительном контуре бесполезно.

Циркуляционный агрегат и крепления нужно расположить в отопительном контуре закономерно, в правильной последовательности.

Перед началом работ слейте из системы теплоноситель. Если давно не чистили – произведите очистку, несколько раз промыв ее.

Сбоку основной трубы в соответствии со схемой вмонтируйте байпас – П-образный отрезок трубы со встроенным в его середину насосом и шаровыми кранами по бокам. При этом надо учитывать направление движения воды (оно отмечено стрелкой на корпусе циркуляционного устройства).

Каждое крепление и соединение надо обрабатывать герметиком – чтобы предотвратить утечку и сделать более эффективной всю конструкцию.

После закрепления байпаса заполните отопительный контур водой и проверьте его способность к нормальному функционированию. Если обнаружатся погрешности в работе или неисправности – их нужно устранять немедленно.

Подключение

Посредством центрального винта из труб выведите лишний воздух. При правильно проведенных работах из специального отверстия начнет сочиться жидкость. Для насоса с ручным управлением следует вывести воздух перед началом работы: его надо включить на пару минут и открыть клапан, повторив действия пару раз.

Насосный агрегат подключается после запуска системы, когда трубы заполнены и выпущен весь воздух. Это нужно делать перед каждым запуском устройства.

В системах с естественной циркуляцией при подключении к электросети используют предохранитель-автомат, чтобы можно было производить отключение. Его устанавливают на расстоянии от котла не менее 0,5 м.

В конструкциях с принудительной циркуляцией устройство начинает работать, когда включается тепловое реле. Когда производится установка дополнительного насоса в систему отопления дома, необходимо, чтобы он и встроенный прибор работали одновременно. Для этого новый агрегат также подключите к реле или к встроенному параллельным способом.

Если у вас электрокотел – насос подключите сразу к нему. Это позволит циркуляционному устройству срабатывать только тогда, когда осуществляется подогрев воды.

Безопасная эксплуатация циркуляционного агрегата возможна при использовании розетки с заземлением.

Итоги

Самостоятельная установка насоса в систему отопления дома возможна только соблюдая все правила монтажа и учитывая нюансы подключения.

К этому вопросу нельзя относиться легкомысленно, понадеявшись на «авось», чтобы не подвергать риску свою семью. Точное следование всем требованиям обеспечит вашему дому тепло и комфорт.
