Корпус для саба своими руками. Как из пассивного сабвуфера сделать активный своими силами
Сабвуфер - это элемент акустической системы, который воспроизводит звучание аудиотреков на самых низких частотах. Иметь хороший сабвуфер - мечта меломана, ведь качественное звучание музыки в салоне машины любят все. Однако подобное устройство стоит недёшево. Впрочем, большинству автовладельцев под силу рассчитать короб для сабвуфера и сделать его своими руками, чтобы избежать ненужных трат на заводскую модель.
Как подобрать динамики для своего сабвуфера
Сабвуферы применяются в автомобилях для улучшения звучания музыки на низких частотах. Для обычного прослушивания мелодий или радиопередачи штатной аудиосистемы в машине бывает вполне достаточно, но ценители громкого и чистого звука на пониженных частотах предпочитают размещать в салоне сабвуфер.
Во время подбора динамиков для будущего изделия, автовладелец узнаёт, что по форме и размеру они могут быть круглыми или овальными. Обычно (исходя из габаритов салона автомобиля) выбираются круглые динамики с диаметром 10, 13 или 16 см, а также овальные длиной 15х23 см. Соответственно, чем больше диаметр динамика, тем качественнее будет воспроизводиться звук на низких частотах.
Как узнать, какие автомобильные динамики вам подойдут
Перед самостоятельным изготовлением сабвуфера в автомобиль требуется уточнить несколько основных тезисов:
- на качество звучания музыки в машине форма динамиков никак не влияет;
- на глубину и сочность звука влияет только размер динамика;
- необходимо хорошо продумать, какой именно формы и размера нужны динамики, чтобы сабвуфер уместно смотрелся в салоне.
Дизайн не имеет первостепенного значения, поэтому при выборе динамика приоритетными являются его технические характеристики
Проектирование самодельного сабвуфера
Автомобильные сабвуферы устанавливаются в багажном отсеке или на задней полке, поэтому такая система получила название тыловой.
Самый серьёзный момент в изготовлении - это определение его размера и устройства. В зависимости от поставленных задач конструкция может иметь самые разные вариации.
Виды сабвуферов
Существует всего два основных вида сабвуферов. Если говорить об отношении к усилителю мощности звука, то условно они делятся на:
- активные. Они имеют уже встроенные усилитель и кроссовер, которые обеспечивают высокое качество звука и убирают из звучания высокие частоты. Активный сабвуфер получает сигналы от любого источника, с которым имеет связь;
- пассивные. Устройство не оснащается дополнительными усилительными элементами, поэтому подключается к основной аудиосистеме салона. Единственный недостаток пассивного сабвуфера заключается в том, что он серьёзно загружает все каналы системы, поэтому понижается и качество звучания.
Активные сабвуферы не загружают штатную аудиосистему салона, поэтому они отличаются более качественным звучанием
Где установить: в багажнике или под сиденьем
Если активный сабвуфер можно поставить практически куда угодно, то от местоположения пассивного устройства напрямую будет зависеть чистота и мощность его звучания на низких частотах. В зависимости от предпочтений автовладельца и наличия свободных пространств в разных типах машины, предлагается несколько мест для установки:
- по центру впереди - оптимальная позиция для связи с фронтальными динамиками, что обеспечит практически идеальное звучание треков в салоне. Однако в большинстве автомобилей впереди нет места для размещения каких-либо крупногабаритных устройств, поэтому расположение по центру впереди больше подойдёт для микроавтобусов;
- в багажнике, с направленностью динамика вперёд - один из самых популярных среди водителей способов размещения сабвуфера. Подходит для всех видов транспортных средств;
- в багажнике, с направленностью динамика назад - больше подходит для авто в кузове хэтчбек, так как звуковая волна не встречает препятствия на своём пути. Расположение в багажнике назад неприемлемо для автомобилей в кузове седан или купе, так как звук будет сильно деформироваться из-за специфики конструкции багажного отсека;
- на полу под сиденьем - ещё один вариант, который, однако, не пользуется широкой популярностью у водителей. Из-за того, что сабвуфер расположен вровень с полом, к тому же корпус находится под сиденьем, звук встречает множество преград на своём пути;
- на задней полке - один из лучших вариантов размещения сабвуфера во всех типах автомобилей. Главное условие - полка должна быть достаточно широкой и прочной, чтобы выдерживать низкочастотные басы.
Фотогалерея: основные места для размещения устройства в автомобиле
Алгоритм программы учтёт все пожелания и сделает расчёт объёма и иных параметров корпуса быстро и правильно
Из чего изготовить короб
Короб для сабвуфера - это не просто коробка, в которой находится динамик. Короб должен соответствовать многим динамическим законам акустики, чтобы звучание было по-настоящему насыщенным и чётким. Для изготовления разных типов коробов потребуются различные материалы, да и способы изготовления во многом будут не похожи один на другой.
Как построить короб для сабвуфера фазоинверторного типа
Стандартный вариант самодельного сабвуфера - это фазоинвертор. Это наиболее простой вид сабвуфера, к тому же его короб хорош тем, что специальная фазоинверторная трубка позволяет воспроизводить низкие частоты, практически не воспринимаемые человеческим ухом. Да и конструкция короба довольно простая, что делает его изготовление доступным практически для каждого.
Необходимые инструменты:
- шумоизоляция;
- саморезы по дереву длиной 50 мм;
- дрель;
- отвёртка;
- электрический лобзик;
- жидкие гвозди;
- герметик;
- клей ПВА;
- карпет.

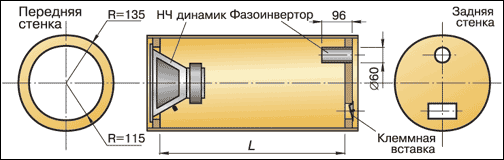

Корпус для размещения фазоинверторного сабвуфера должен быть максимально прочным и не пропускать звуковые волны. Для этих целей отлично подойдёт многослойная фанера или ДСП высокого качества. Оптимальный вариант - взять фанерный лист толщиной 30 мм.
Для изготовления корпуса нужно следовать такому плану:

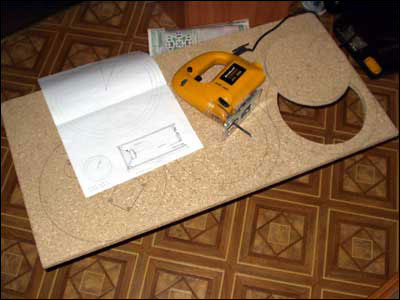

- Подготовить части корпуса: переднюю, заднюю, две боковых, нижнюю и верхнюю сообразно своим расчётам или параметрам, выведенным программами.
- Под размер динамика (например, диаметр 160 мм) вырезать отверстие в передней части корпусной заготовки.
- Над отверстием под динамик потребуется также вырезать щель для трубки фазоинвертора и прикрутить к ней отсек для фазоинвертора.
- После того как на передней панели будет проделано два отверстия, необходимо склеить между собой все боковые части короба, а затем прикрутить их друг к другу саморезами.
- При этом особенно важно до упора закрутить каждый саморез, так как пустые пространства между панелями серьёзно исказят звучание динамика.
- Далее на задней части корпуса потребуется вырезать небольшое отверстие для проводов.
- Перед тем как соединить все части корпуса, вставляем динамик.
- Дальше необходимо провести внутреннюю отделку корпуса: для этого смолой или герметиком нужно промазать все стыки и щели для повышения герметизации, после чего на все боковые панели приклеивается шумоизоляционная ткань.
- После завершения внутренней отделки нужно перейти на внешнюю: корпус обтягивается карапетовой тканью, причём ткань должна закрывать и щель для фазоинвертора. Карапет можно натянуть посредством обычной эпоксидки или же степлера для мебели.
Как только динамик будет закреплён, от него протягиваются провода через отверстие и подключаются к акустической системе автомобиля.
Фотогалерея: как собрать компактный короб с фазоинвертором
Сабвуфер можно подключить самостоятельно, опираясь на параметры данной схемы
Перед началом работы необходимо убедиться, что аккумулятор транспортного средства отключён. Это та мера безопасности, которая позволит не только избежать повреждений в акустической системе, но и может сберечь здоровье и работоспособность частей тела человека.
Видео: подключение и настройка сабвуфера
Самостоятельное проектирование, изготовление и подключение сабвуферов в автомобиле доступно практически каждому водителю. Залогом успеха дела станет как грамотный расчёт габаритов и объёма изделия, так и аккуратная сборка корпуса. При этом автолюбитель может самостоятельно подобрать нужный размер динамиков, чтобы создать в салоне то звучание низких частот, которое его больше всего устраивает.
Началось все с того, что полтора года назад купил двенадцатидюймовый низкочастотный динамик с целью собрать автомобильный сабвуфер. Но времени не хватало, и динамик залежался у меня в квартире. И вот полтора года спустя, наконец, решился собрать, но не автомобильный, а активный домашний сабвуфер. В этой статье буду описывать пошаговую инструкцию по расчету и сборке сабвуферов такого типа.
1. Расчет и конструирование корпуса (ящика) сабвуфера
Для расчета корпуса сабвуфера нам понадобятся:
- Параметры Тиля-Смолла для громкоговорителя,
- Программа для расчета акустических оформлений
1.1.Измерение параметров Тиля-Смолла для громкоговорителя
Обычно эти параметры указываются производителем в паспорте громкоговорителя или на их сайте. Но сейчас большинство громкоговорителей, продающихся на рынках (в том числе и мой громкоговоритель), не имеют указанных этих параметров или не соответствуют им (несмотря на многочисленные попытки, мне так и не удалось найти мой динамик в интернете, а о параметрах Тиля-Смолла уже и речи не могло быть). Поэтому нам придется измерять все самому.
Для этого нам понадобится:
- Компьютер или ноутбук с ХОРОШЕЙ (то есть с линейной АЧХ) звуковой картой,
- Программный генератор звукового сигнала, использующий выход наушников звуковой карты (мне лично нравится программа ,
- Вольтметр переменного напряжения со способностью измерять напряжение порядка 0,1мВ,
- Ящик с фазоинвертором,
- Резистор 150-220 Ом,
- Разъемы, провода и т д……..
1.1.1. Сначала проверим линейность АЧХ звуковой карты. Существует большое количество программ, которые автоматически измеряют АЧХ в диапазоне 20-20000Гц (при подключенном состоянии выхода наушников к входу микрофона звуковой карты). Но здесь я буду описывать ручной метод измерения АЧХ в диапазоне 10-500Гц (для измерения параметров Тиля Смолла низкочастотного излучателя важен только этот диапазон). Если под рукой не оказался вольтметр переменного напряжения со способностью измерять напряжение порядка 0,1мВ, не расстраивайтесь, можно использовать обычный недорогой мультиметр (Тестер). Обычно такие мультиметры измеряют переменное напряжение с точностью 0,1В а постоянное напряжение с точностью 0,1 мВ. Чтобы измерять переменное напряжение порядка несколько мВ, нужно всего лишь поставить диодный мост перед входом мультиметра и измерять в режиме вольтметра постоянного напряжения в диапазоне до 200мВ.
Сначала подключаем вольтметр к выходу наушников (Или к правому, или к левому каналу).

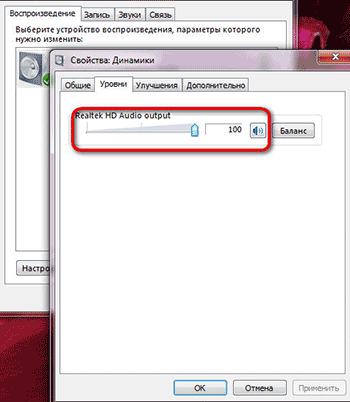

Отключаем все звуковые эффекты и эквалайзеры, открываем свойства динамиков и ставим уровень громкости на 100%.
Открываем программу , нажимаем “Options”, в “Tone Interval” выбираем “Frequency”, и ставим шаг на 1Гц.
Закрываем “Options”, ставим уровень громкости на 100%, ставим начальную частоту на 10Гц и нажимаем “Play”. Кнопкой “+” начинаем плавно, шагом 1Гц, повышать частоту генератора до 500Гц.
При этом смотрим на значение напряжения на вольтметре. Если максимальная разница амплитуды находится в пределах 2дБ (1,259 раза), то такая звуковая карта годится для измерения параметров динамика. У меня, например, максимальное значение составляло 624мВ, а минимальное 568мВ, 624/568=1,09859 (0,4дБ), что вполне допустимо.
1.1.2. Перейдем к долгожданным параметрам Тиля-Смолла. Минимум параметров, по которым можно рассчитать и сконструировать акустическое оформление (в данном случае сабвуфер) это:
- Резонансная частота (Fs),
- Полная электромеханическая добротность (Qts),
- Эквивалентный объем (Vas).
Для более профессионального расчета понадобится еще больше параметров, такие как механическая добротность (Qms), электрическая добротность (Qes), чувствительность (SPL), и т д.
1.1.2.1. Определение резонансной частоты (Fs) громкоговорителя.
Собираем вот такую схему.
Динамик при этом должен находиться в свободном пространстве как можно подальше от стен, пола и потолка (я повесил его с люстры). Снова открываем программу NCH Tone Generator, настаиваем громкости так, как было описано выше, ставим начальную частоту на 10Гц и начинаем плавно, шагом 1Гц увеличивать частоту. При этом опять же смотрим на значение вольтметра, которое сначала будет возрастать, достигнет максимальной точки (Umax) на частоте собственного резонанса (Fs), и начнет уменьшаться до минимальной точки (Umin). При дальнейшем увеличении частоты напряжение будет плавно возрастать. График зависимости напряжения (активного сопротивления динамика) от частоты сигнала имеет такой вид.
Та частота, на которой значение вольтметра максимальная, и есть приблизительная резонансная частота (при шаге 1Гц). Чтобы определить точную резонансную частоту, нужно в области приблизительной резонансной частоты менять частоту шагом уже не на 1Гц, а 0,05Гц (точность 0,05Гц). Записываем резонансную частоту (Fs), минимальное значение вольтметра (Umin), значение вольтметра на резонансной частоте (Umax) (в дальнейшем они пригодятся для расчета следующих параметров).
1.1.2.2.
Определение полной электромеханической добротности (Qts) громкоговорителя.
Находим UF1,F2 по следующей формуле.
Изменяя частоту, добиваемся значений вольтметра соответствующих напряжению UF1,F2. Частот будет две. Одна ниже резонансной частоты(F1), другая выше (F2).
Проверять правильность расчетов можно этой формулой.
Если разница Fs’ и Fs не превышает 1Гц, то смело можно продолжить измерения. Если нет, то надо все сделать сначала. Находим механическую добротность (Qms) по этой формуле.
Электрическую добротность (Qes) находим по этой формуле.
И наконец, определяем полную электромеханическую добротность (Qts) по этой формуле.
1.1.2.3. Определение эквивалентного объема (Vas) громкоговорителя.
Для определения точного эквивалентного объема нам понадобится заранее изготовленный, прочный, герметичный ящик-фазоинвертор с отверстием для нашего динамика.
Объем ящика зависит от диаметра динамика, и выбирается согласно этой таблицы.
Закрепляем динамик к ящику и подключаем к схеме описанной выше (Рис.9). Опять открываем программу NCH Tone Generator, ставим начальную частоту на 10Гц и кнопкой “+” начинаем плавно, шагом 1Гц, повышать частоту генератора до 500Гц. При этом смотрим на значение вольтметра, которое опять же начнет возрастать до частоты FL ,потом уменьшаться, достигнув минимальной точки на частоте настройки фазоинвертора (Fb), снова возрастать и достичь максимальной точки на частоте FH, потом уменьшатся и снова медленно возрастать. График зависимости напряжения от частоты сигнала имеет вид двугорбого верблюда.
И наконец, находим эквивалентный объем (Vas) по этой формуле (где Vb-объем ящика с фазоинвертором).
Повторяем все наши измерения 3-5 раз и берем среднее арифметическое значение всех параметров. Например, если мы получили значения Fs соответственно 30,45Гц 30,75Гц 30,55Гц 30,6Гц 30,8Гц, то берем (30,45+30,75+30,55+30,6+30,8)/5=30,63Гц.
В результате всех моих измерений я получил следующие параметры для моего динамика:
- Fs=30.75 Гц
- Qts=0.365
- Vas=112.9≈113 л
1.2.Моделирование и расчет корпуса (ящика) сабвуфера программой JBL Speakershop.
Существует несколько вариантов акустических оформлений, из которых наиболее распространены следующие варианты.
- Vented box-ящик с фазоинвертором,
- Band-pass 4-го, 6-го и 8-го порядка,
- Passive radiator-ящик с пассивным излучателем,
- Closed box-закрытый ящик.
Тип акустического оформления выбирается исходя от параметров Тиля-Смолла громкоговорителя. Если Fs/Qts<50, то такой громкоговоритель можно использовать исключительно в закрытом оформлении, если Fs/Qts>100, то исключительно в Vented box или Band-pass или Closed box. Если 50
Сначала скачиваем и устанавливаем программу . Эта программа написана для Windows XP и не работает в Windows 7. Чтобы заставить программу работать в Windows 7, нужно скачать и установить виртуальную машину Windows Virtual PC-XP Mode (скачать можно с официального сайта Microsoft), и запустить установку JBL Speakershop через нее. Открывать JBL Speakershop тоже нужно через виртуальную машину. После открывания программы видим вот такой интерфейс.

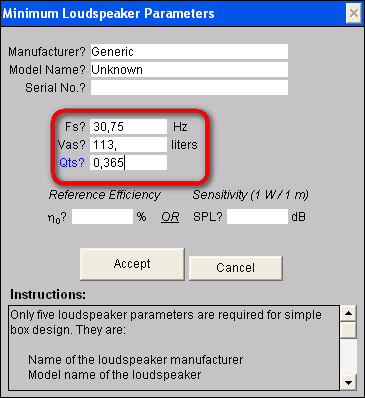

Нажимаем “Loudspeaker” и выбираем “Parameters--minimum”, в открытом окне пишем, соответственно, значение резонансной частоты (Fs), значение эквивалентного объема (Vas), значение полной электромеханической добротности (Qts) и нажимаем “Accept”.
При этом программа предложит два оптимальных (с наиболее ровной АЧХ) варианта, один в закрытом оформлении (Closed box), другой в Vented box (ящик с фазоинвертором). Нажимаем “plot”(и в области Vented box и в области Closed box) и смотрим на график АЧХ. Выбираем то оформление, АЧХ которого наиболее подходит к нашим требованиям.
В моем случае это Vented box, поскольку на низких частотах (20-50Гц) у Closed box спад амплитуды намного больше, чем у Vented box (Рисунок выше).
Если объем ящика в оптимальном варианте устраивает, то можно построить ящик с таким объемом и насладится звучанием сабвуфера. Если нет (при слишком больших объемах), то нужно задать свой объем (чем ближе к оптимальному объему, тем лучше) и рассчитать оптимальную частоту настройки фазоинвертора.
Для этого в области Vented box нажимаем “Custom”, в открывшемся окне пишем свой объем ящика, нажимаем “Optimum Fb” (при этом программа рассчитает оптимальную частоту настройки фазоинвертора, при котором АЧХ акустического оформления будет наиболее линейной) а потом “Accept”.
Нажимаем “Box” и выбираем “Vent…”, в открывшемся окне в области “Custom” пишем диаметр трубы (Dv), который будем использовать в качестве фазоинвертора. Если будем использовать два фазоинвертора, то ставим точку на “Area” и пишем суммарную площадь сечения труб.
Нажимаем “Accept” и в области “Custom” на строке Lv появится длина трубы фазоинвертора. Теперь, когда мы знаем внутренний объем ящика, диаметр и длину трубы фазоинвертора, то смело можно перейти к конструированию акустического оформления, однако если уж очень хочется узнать оптимальное соотношение сторон ящика то можно нажать “Box”, выбрать “Dimensions…”.
1.3.Конструирование корпуса (ящика) сабвуфера
Для получения высококачественного звучания необходимо не только правильно рассчитать, но и тщательно изготовить корпус акустического оформления. После определения внутреннего объема ящика, длины и диаметра трубы фазоинвертора, можно смело поступить к изготовлению корпуса сабвуфера. Материал ящика должен быть достаточно прочным и жестким. Наиболее подходящий материал для корпусов акустических оформлений большой мощности является двадцатимиллиметровый МДФ. Стены ящика крепятся друг к другу саморезами, а щели между ними намазываются герметиком или силиконом. После изготовления ящика делаются отверстия для ручек, и приступают к отделке внешней поверхности. Все неровности выровняются с помощью замазки или эпоксидной смолы (в замазку я добавляю немножко клея ПВА, что предотвращает появление трещин со временем и снижает уровень вибраций). После высыхания замазки поверхности нужно отшлифовать до получения идеально ровных стен. Готовый ящик можно как покрасить, так и покрыть самоклеющейся декоративной пленкой, или просто приклеить плотную ткань. Изнутри к стенам ящика клеится звукопоглощающий материал, состоящий из ваты и марли (в моем случае я приклеил ватину). В качестве фазоинвертора можно использовать пластиковую канализационную трубу или бумажную стержень от разных рулонов, а так же готовый фазоинвертор который можно купить почти в любом музыкальном магазине.

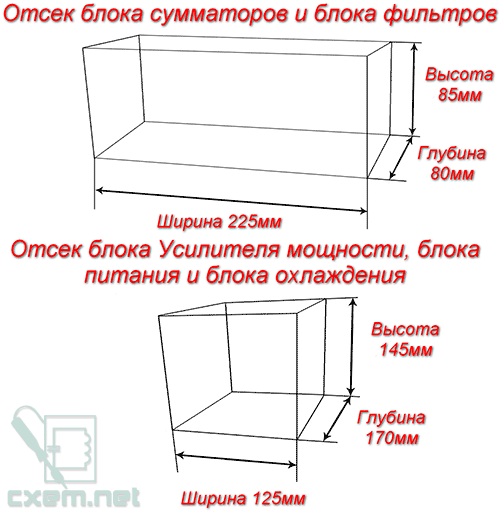

Корпус активного сабвуфера состоит из двух отсеков. В первом отсеке располагается собственно громкоговоритель, а во втором вся электрическая часть (формирователь сигнала, усилитель, блок питания……). В моем случае я расположил блок сумматоров и блок фильтров в отдельном отсеке от блока усилителя мощности, блока питания и блока охлаждения. Изнутри к стенам отсека блока сумматоров и блока фильтров приклеил фольгу, которую подключил к земле (GND). Фольга предотвращает воздействие внешних полей и уменьшает уровень шумов.
Если будете использовать мои печатные платы, то эти отсеки должны иметь следующие размеры.
2. Электрическая часть активного сабвуфера

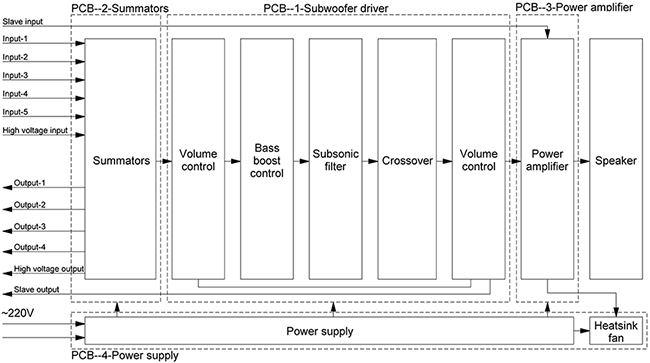

Перейдем к электрической части активного сабвуфера. Общая схема и принцип работы устройства представляется этой схемой.
Устройство состоит из четырех блоков, собранных на отдельных печатных платах.
- Блок сумматоров (Summators),
- Блок фильтров (Subwoofer driver),
- Блок усилителя мощности (Power amplifier),
- Блок питания (Power supply) и блок охлаждения (Heatsink fun).
Сначала звуковой сигнал поступает в блок сумматоров (Summators), где происходит суммирование сигналов правого и левого каналов. Потом поступает в блок фильтров (Subwoofer driver), где идет формирование сигнала сабвуфера, что включает в себя регулятор громкости, subsonic filter (фильтр инфра низких частот), bass booster (увеличение громкости на определенной частоте) и Crossover (фильтр нижних частот). После формирования сигнал поступает в блок усилителя мощности (Power amplifier), а потом в громкоговоритель.
Обсудим эти блоки по отдельности.
2.1.Блок сумматоров (Summators)
2.1.1.Схема

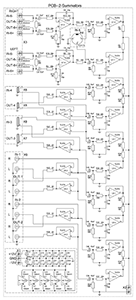

Сначала рассмотрим схему сумматоров, приведенную на рисунке ниже.
Звуковой сигнал с внешних устройств (компьютер, CD-плеер……..) поступает в блок сумматоров, который имеет 6 стерео входов. 5 из них представляют собой обычные линейные входы, отличающийся друг от друга только типом разъема. А шестой это высоковольтный вход, к которому можно подключать выход динамиков (например, музыкальный центр или автомагнитола, которые не имеют линейного выхода). Каждый вход имеет отдельный сумматор на операционных усилителях, смещающий сигналы правого и левого каналов, что предотвращает поступление звукового сигнала с одного внешнего устройства в другую, при этом дает возможность одновременно подключать к сабвуферу несколько внешних устройств. А также имеются выходы (5 выходов, 6-ой просто не поместился на плате, поэтому и не поставил), которые дают возможность подать тот же сигнал, который поступает в сабвуфер, к входу широкополосной стерео системе. Это очень удобно, когда источник звука имеет только один выход.
2.1.2.Компоненты
В качестве операционных усилителей использованы TL074 (5шт.). Резисторы рассчитаны на мощность 0,25Вт или выше (номиналы сопротивлений показаны на схеме). Все электролитические конденсаторы имеют номинальное напряжение 25 Вольт или выше (номиналы емкостей показаны на схеме). В качестве неполярных конденсаторов можно использовать керамические или пленочные конденсаторы (лучше пленочные), но если уж очень хочется, можно поставить специальные аудио конденсаторы (конденсаторы, предназначенные для использования в высококачественных аудио системах). Дроссели в цепи питания операционных усилителей предназначены для подавления “шумов”, поступающих с блока питания. Катушки L1-L4 содержат 20 витков, намотанных медным проводом с диаметром 0,7мм, на стержне гелевой ручки (3мм). Также использованы разъемы типов RCA, 3.5mm audio jack, 6.35mm audio jack, XLR, WP-8.
2.1.3.Печатная плата
Печатная плата изготовлена по . После пайки деталей печатную плату следует покрыть , чтобы избегать от окисления меди.

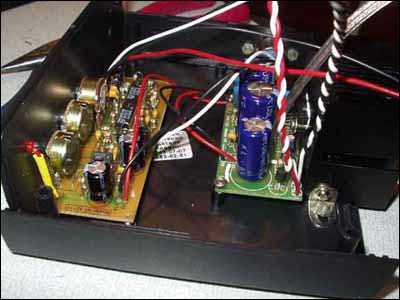

2.1.4.Фото готового блока сумматоров
Питается блок сумматоров от двухполярного источника питания напряжением ±12В. Входное сопротивление составляет 33кОм.
2.2.Блок фильтров (Subwoofer driver)
2.2.1.Схема
Рассмотрим схему драйвера сабвуфера, приведенную на рисунке ниже.
Суммированный сигнал с блока сумматоров поступает в блок фильтров, который состоит из следующих частей:
- Регулятор громкости (volume regulator),
- Фильтр инфра низких частот (subsonic filter),
- Усилитель баса определенной частоты (bass booster),
- Фильтр нижних частот (crossover).
Регулирование громкости происходит на двух уровнях. Первый при входе сигнала в блок фильтров, который уменьшает уровень собственных “шумов” блока сумматоров, второй при выходе сигнала с блока фильтров, который уменьшает уровень собственных “шумов” блока фильтров. Регулируется громкость с помощью переменного резистора VR3. После первого уровня регулирования громкости сигнал поступает в так называемый “бас бустер”, представляющее собой устройство, которое увеличивает амплитуду сигналов определенной частоты. То есть, если частота настройки бас бустера вставлен, например на 44Гц, а уровень усиления на 14дБ, то АЧХ имеет такой вид (Ряд1 ).
Ряд2
- частота настройки=44Гц, уровень усиления=9дБ,
Ряд3
- частота настройки=44Гц, уровень усиления=2дБ,
Ряд4
- частота настройки=33Гц, уровень усиления=3дБ,
Ряд5
- частота настройки=61Гц, уровень усиления=6дБ.
Частота настройки бас бустера вставляется при помощи переменного резистора VR5 (в пределах 25…125Гц), а уровень усиления резистором VR4 (в пределах 0…+14дБ). После бас бустера сигнал поступает в фильтр инфранизких частот (subsonic filter), который представляет собой фильтр, срезающий нежелательные, ультранизкие сигналы, которые уже не слышимы для человека, но могут сильно перегрузить усилитель, тем самым уменьшая действительную выходную мощность системы. Частота среза фильтра регулируется с помощью переменного резистора VR2 в пределах 10…80Гц. Если, например, частота среза вставлена на 25Гц, то АЧХ имеет следующий вид.
После фильтра инфранизких частот сигнал поступает в фильтр нижних частот (crossover), который срезает верхние, ненужные для сабвуфера (средние + высокие) частоты. Частота среза регулируется при помощи переменного резистора VR1 в пределах 30…250Гц. Крутизна затухания составляет 12дБ/октава. АЧХ имеет такой вид (при частоте среза 70Гц).
2.2.2.Компоненты
В качестве операционных усилителей использованы TL074 (2шт.), TL072 (1шт.) и NE5532 (1шт.). Резисторы рассчитаны на мощность 0,25Вт или выше (номиналы сопротивлений показаны на схеме). Все электролитические конденсаторы имеют номинальное напряжение 25 Вольт или выше (номиналы емкостей показаны на схеме). В качестве неполярных конденсаторов можно использовать керамические или пленочные конденсаторы (лучше пленочные). Дроссели в цепи питания операционных усилителей предназначены для подавления “шумов”, поступающих с блока питания. Также использованы три сдвоенных (50кОм-2шт., 20кОм-1шт.) и два счетверенных переменных (50кОм-6шт.) резисторов. В качестве счетверенных переменных резисторов можно использовать два сдвоенных.
2.2.3.Печатная плата
Файлы печатной платы в формате *.lay и *.pdf можно скачать в конце статьи.

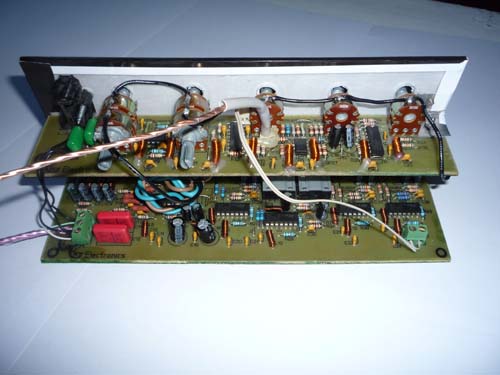

2.2.4.Фото готового блока фильтров
Питается блок фильтров от двухполярного источника питания напряжением ±12В.
2.3.Блок усилителя мощности (Power amplifier).
2.3.1.Схема
В качестве усилителя мощности используется усилитель Энтони Холтона с полевыми транзисторами в выходном каскаде. Статей описывающих принцип работы, сборку и настройку усилителя в интернете очень много. Поэтому я ограничусь вложением схемы и моей версии печатной платы.

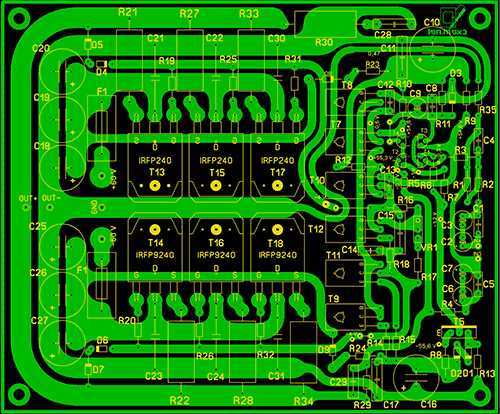

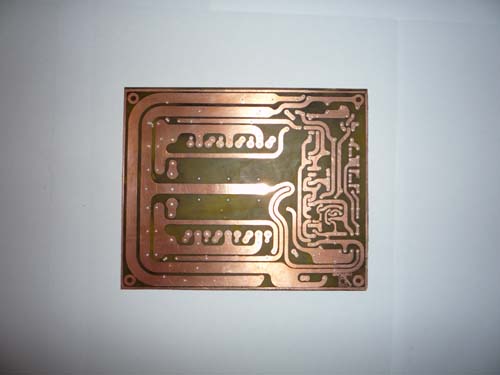

2.3.2.Печатная плата
Файлы печатной платы в формате *.lay и *.pdf можно скачать в конце статьи. Питается блок усилителя мощности от двухполярного источника питания напряжением ±50…63В. Выходная мощность усилителя зависит от напряжения питания и числа пар полевых транзисторов (IRFP240+IRFP9240) в выходном каскаде.
2.4. Блок питания и блок охлаждения (Power supply)
2.4.1.Схема
2.4.2.Компоненты
В качестве трансформатора питания можно использовать как готовый, так и самодельный трансформатор мощностью приблизительно 200Вт. Напряжения вторичных обмоток показаны на схеме.
Диодный мост Br2 рассчитан на ток 25А. Конденсаторы C1…C12,С29…С31 должны иметь номинальное напряжение 25В. Конденсаторы C13…C28 должны иметь номинальное напряжение 63В (при напряжении питания ниже 60В), или 100В (при напряжении питания выше 60В). В качестве неполярных конденсаторов лучше использовать пленочные конденсаторы. Все резисторы рассчитаны на мощность 0,25Вт. Терморезистор R5 намазывается термопастой и прикрепляется к радиатору усилителя. Рабочее напряжение вентилятора 12В.
2.4.3.Печатная плата
Файлы печатной платы в формате *.lay и *.pdf можно скачать в конце статьи.

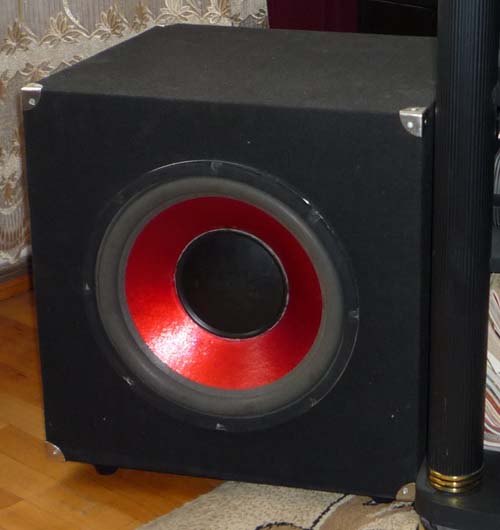

3.Заключительный этап сборки сабвуфера
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| U1-U5 | Операционный усилитель | TL074 | 5 | В блокнот | |||
| C1-C4, C15, C16, C25-C27, C29, C39-C42 | 10 мкФ | 14 | В блокнот | ||||
| C5-C10, C23, C24, C28, C30, C35-C38 | Конденсатор | 33 пФ | 14 | В блокнот | |||
| C11-C14, C19-C22, C31-C34 | Конденсатор | 0.1 мкФ | 12 | В блокнот | |||
| C17, C18 | Электролитический конденсатор | 470 мкФ | 2 | В блокнот | |||
| R1, R2 | Резистор | 390 Ом | 2 | В блокнот | |||
| R3, R12 | Резистор | 15 кОм | 2 | В блокнот | |||
| R4, R16-R18 | Резистор | 20 кОм | 4 | В блокнот | |||
| R5, R13-R15 | Резистор | 13 кОм | 4 | В блокнот | |||
| R6, R10, R23, R24, R31, R33, R40, R41, R46, R47 | Резистор | 68 кОм | 10 | В блокнот | |||
| R7, R11, R21, R22, R32, R34, R37, R38, R45, R48 | Резистор | 22 кОм | 10 | В блокнот | |||
| R8, R9, R25, R26, R29, R30, R39, R42, R49, R50 | Резистор | 10 кОм | 10 | В блокнот | |||
| R19, R20, R27, R28, R35, R36, R43, R44 | Резистор | 22 Ом | 8 | В блокнот | |||
| L1-L4 | Катушка индуктивности | 20x3мм | 4 | 20 витков, провод 0.7мм, оправа 3мм | В блокнот | ||
| L5-L13 | Катушка индуктивности | 100 мГн | 10 | В блокнот | |||
| Блок фильтров | |||||||
| U1 | Операционный усилитель | TL072 | 1 | В блокнот | |||
| U2, U4 | Операционный усилитель | TL074 | 2 | В блокнот | |||
| U3 | Операционный усилитель | NE5532 | 1 | В блокнот | |||
| C1-C5, C7-C10, C15-C17, C20, C23 | Конденсатор | 0.1 мкФ | 14 | В блокнот | |||
| C6 | Конденсатор | 15 нФ | 1 | В блокнот | |||
| C11-C14 | Конденсатор | 0.33 мкФ | 4 | В блокнот | |||
| C21, C22 | Конденсатор | 82 нФ | 2 | В блокнот | |||
| VR1-VR3, VR5 | Переменный резистор | 50 кОм | 4 | В блокнот | |||
| VR4 | Переменный резистор | 20 кОм | 1 | В блокнот | |||
| R1, R3, R4, R6 | Резистор | 6.8 кОм | 4 | В блокнот | |||
| R2, R10, R11, R13, R14 | Резистор | 4.7 кОм | 5 | В блокнот | |||
| R5, R8 | Резистор | 10 кОм | 2 | В блокнот | |||
| R7, R9 | Резистор | 18 кОм | 2 | В блокнот | |||
| R12, R15-R17, R20, R22, R26, R27 | Резистор | 2 кОм | 8 | В блокнот | |||
| R18, R25 | Резистор | 3.6 кОм | 2 | В блокнот | |||
| R19, R21 | Резистор | 1.5 кОм | 2 | В блокнот | |||
| R23, R24, R30, R31, R33 | Резистор | 20 кОм | 5 | В блокнот | |||
| R28 | Резистор | 13 кОм | 1 | В блокнот | |||
| R29 | Резистор | 36 кОм | 1 | В блокнот | |||
| R32 | Резистор | 75 кОм | 1 | В блокнот | |||
| R34, R35 | Резистор | 15 кОм | 2 | В блокнот | |||
| L1-L8 | Катушка индуктивности | 100 мГн | 1 | В блокнот | |||
| Блок усилителя мощности | |||||||
| T1-T4 | Биполярный транзистор | 2N5551 | 4 | В блокнот | |||
| T5, T9, T11, T12 | Биполярный транзистор | MJE340 | 4 | В блокнот | |||
| T7, T8, T10 | Биполярный транзистор | MJE350 | 3 | В блокнот | |||
| T13, T15, T17 | MOSFET-транзистор | IRFP240 | 3 | В блокнот | |||
| T14, T16, T18 | MOSFET-транзистор | IRFP9240 | 3 | В блокнот | |||
| D1, D2, D5, D7 | Выпрямительный диод | 1N4148 | 4 | В блокнот | |||
| D3, D4, D6 | Стабилитрон | 1N4742 | 3 | В блокнот | |||
| D8, D9 | Выпрямительный диод | 1N4007 | 2 | ||||

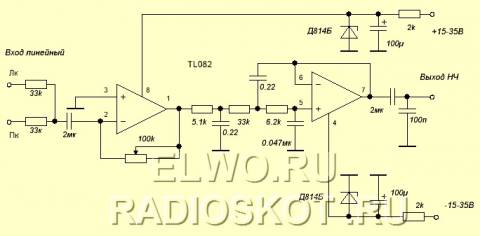

В свою комнату. Сперва хотел изготовить основной канал (на бас) на микросхеме TDA2050
и для двух сателитов - на TDA2030

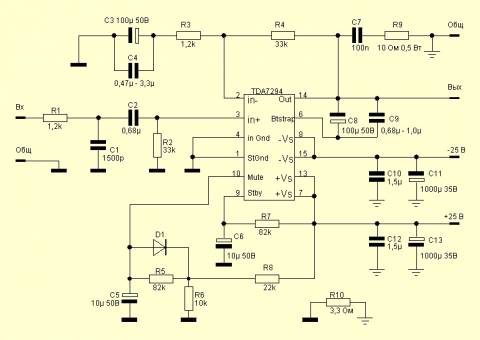

. Как вы знаете, так сделаны почти все недорогие китайские вуферы. Но потом немного поразмыслив решил не уподобляться китайским братьям и сделал заметно помощнее. На бас прикупил микросхему TDA7294
, а для сателитов поставил уже упомянутую TDA2050
. Думаю будет неплохо. Две колонки по 24 Ватта и основной мощностью в 60 Ватт.
Изготовление начал с корпуса
. Это самая пыльная часть работы. Не стал углубляться в теорию по всяким там вычислениям параметров Тиля-Смоля для динамика и программ для обсчета объема ящика. Просто прикинул приблизительные размеры на глаз и выпилил лобзиком заготовки из плит ДСП. Соединял саморезами. Все места соединений промазывал клеем ПВА. Ящик должен получиться практически герметичным. Если останутся большие щели, то ни о каком басе можно и не мечтать. Настраивал только длину трубы фазоинвертора по наилучшему звуку.
Теперь испытания
: для небольшой комнаты бас просто зверский! На среднем уровне громкости начинают скрипеть двери шкафа. Ну, соседи, держитесь! Я вам покажу кузькину мать!
В качестве сателитов прикупил две колонки 25АС-225 в хорошем состоянии. Не хотелось возиться еще и с корпусами сателитов. В общем осталось немного пошпаклевать корпус, пошлифовать и покрыть самоклейкой или чем-то другим. Еще не определился. Пока немного послушаю и порадуюсь качеству нового звука. В итоге получился неплохой аппарат за небольшие деньги и сделанный своими руками. Теперь он будет радовать мой слух, а также делать веселее жизнь соседям:) Все файлы находятся в архиве. Сабвуфер изготовил и протестировал Бухарь .
Обсудить статью САБВУФЕР СВОИМИ РУКАМИ
Павел Парыгин
г. Киев
Наверное, я не открою большого секрета, если скажу, что небольшие по размеру динамики, которыми оборудуют аудиосистемы в автомобиле, не обеспечивают хорошее воспроизведение "басов" . Один из возможных способов решения этой проблемы также хорошо известен – дополнить стереосистему активным сабвуфером (общим для правого и левого стереоканалов усилителем со своим динамиком, который воспроизводит низкочастотные составляющие звукового диапазона до 200-250 Гц). Вот только стоит такой акустический агрегат с дополнительным усилителем едва ли не дороже всей стереосистемы, вместе взятой. Поэтому я и решил сам взяться за его изготовление.
Для того, чтобы сделать активный сабвуфер в машину своими руками, я приобрел 10-дюймовый низкочастотный динамик ALTRONIX E-RSW1039A (рис.1), два электронных набора для радиолюбителей – активный блок обработки сигнала для сабвуферного канала и мощный одноканальный усилитель низкой частоты NM2034 (в виде готового блока BM2034), 5 м специального кабеля (ROCAR HIENDPCOFC SPEAKER CABLE) для подключения акустической системы, корпус для сборки электроники (Z-4A), клеммы, разъемы, штекеры.
Рис.1. Низкочастотный динамик ALTRONIX E-RSW1039A
Но сначала пришлось заняться изготовлением корпуса акустической системы типа "закрытый ящик" с фазоинвертором (рис. 2).
Рис.2. Конструкция корпуса сабвуфера закрытого типа с фазоинвертором.
Полезный объем корпуса V, диаметр d, длину L фазоинвертора и другие параметры рассчитал на компьютере с помощью программы JBL SpeakerShop. Все эти расчеты программа выполняет исходя из характеристик используемого динамика (полной добротности Qts, резонансной частоты Fs, эквивалентного объема Vas и т.д.). В моем случае получилось: d=60 мм, l=96 мм. Для динамиков другого типа эти параметры будут, естественно, другими, и в конструкцию акустического агрегата необходимо внести соответствующие изменения.
Проще всего, в домашних условиях, корпус для автомобильного сабвуфера сделать в виде круглого бочонка, у которого динамик встроен в одно из донышек. При этом оба донышка можно вырезать электролобзиком из ДСП или многослойной фанеры (рис.3), а цилиндрический корпус согнут из листа ДВП.
Рис.3. Оба круглых донышка корпуса выпилены лобзиком из ДСП.
Сначала я сомневался в прочности такой конструкции и предполагал наклеить два слоя, но после завершения сборки все мои сомнения развеялись, так как корпус получился очень жестким и с ДВП в один слой. Согнуть же заготовку из листа ДВП в цилиндр оказалось довольно просто. Для этого ее достаточно распарить с внешней стороны, проглаживая утюгом через мокрую тяпку.
После того как лист ДВП был согнут, круглые донышки я вклеил ПВА и дополнительно закрепил скобками с помощью строительного степлера. Готовый корпус с внешней стороны обшил ковролином (наклеил и закрепил скобами) (рис.4).
Рис.4. Готовый корпус обшивается ковролином.
В заключение вклеил фазоинтвертор, закрепил на задней панели вставку с клеммами для подключения, подпаял провода и установил на место динамик. Все получилось очень неплохо (рис.5).
Рис.5. Активный сабвуфер в собранном виде.
Со сборкой электроники никаких проблем не возникло. В оба набора вложены довольно подробные и понятные инструкции, по которым все можно собрать и подключить легко и просто (рис.6).
Рис.6. Со сборкой электроники из наборов МАСТЕР КИТ не возникло никаких проблем.
Единственное, что сделал не по инструкции - вместо рекомендованного для микросхемы усилителя мощности радиатора площадью 600 см2 установил радиатор центрального процессора (разъем Socket 370) с вентилятором, оставшимся после модернизации компьютера. Замена оказалась вполне приемлемой.
И, наконец, электронику я специально вынес в отдельный корпус, хотя рациональнее было бы поместить ее в корпусе акустического агрегата, выгородив для этого специальный отсек. Но мне очень хотелось самому покрутить все эти ручки и настроить сабвуфер непосредственно в салоне автомобиля при прослушивании реальной музыки. Поэтому собранный усилитель я разместил в перчаточном боксе (рис.7), а на его лицевую панель дополнительно установил отдельный выключатель питания.
Рис.7. Электронный блок сабвуфера установлен в перчаточном боксе, называемом в просторечье "бардачком".
Звучит стереосистема с самодельным автомобильным сабвуфером ничуть не хуже, чем с фирменным, а стоит в несколько раз дешевле. Но, главное то, что я сделал сабвуфер своими руками!
В связи с тем, что усилитель BM2034 снят с производства, то для активного сабвуфера Мастер Кит рекомендует использовать
Сабвуфер — это отдельно созданная акустическая система, которая предназначена для воспроизведения частот в звуковом диапазоне 20-120Гц. Сабвуфер воспроизводит низкие частоты, а основная только средние и высокие. Для человеческого слуха остается нераспознанным направление звука низкой частоты, поэтому сабвуфер можно устанавливать в любом месте. Изготовить сабвуфер своими руками не сложно и начинать нужно с покупки динамиков.
Выбор динамиков и сопротивления
Обычно используют динамики размеров:
- Динамики на 6 дюймов – используются в качестве дополнительного источника мид-баса.
- Динамики на 8 дюймов — используются при получении фронтальных басов.
- Динамики на 10 дюймов — качественно звучат в 15 – 20 литровом корпусе «Закрытый Ящик», получается компактный сабвуфер с неплохим звуковым давлением.
- Динамики на 12 дюймов – оптимальный вариант, хороши для сабвуфера объемом 25 – 35 литров.
- Динамики на 15 дюймов — используют, как правило, на соревнованиях по SPL, так как 60 – 90 литровый сабвуфер вместит не каждый автомобиль.
Основной принцип разницы сопротивлений в звуковой катушке: чем меньше сопротивление нагрузки у усилителя,тем выше мощность.
Использование в нагрузке 1 — 2 Ом приводит к потере качества звучания.
Исходя из этого, рекомендуется выбирать 2-4 Ома. Среди специалистов и любителей нет пока единого мнения по поводу мощности динамиков. Но можно точно сказать, что динамик следует выбирать более мощный, чем максимальная мощность усилителя. Ни одна система не рассчитана на долгую работу на максимальной громкости: это приводит к росту нелинейных искажений и сильному снижению качества звука. Поэтому рекомендуется придерживаться баланса.
Параметры динамика
Теперь время создавать самодельный сабвуфер и его виртуальный образ. Дальнейшее проектирование ящика будет проводиться программой WinISD 0.44 и потребует некоторых характеристик динамика, а именно параметров Тиля-Смолла:
- Qts -добротность динамика;
- Fs - частота резонанса для открытого пространства;
- Vas - эквивалентный объем.
Параметр Fs проблем не вызывает. Для ГДН35 Fs будет 38 Гц, для ГДН50 - 40 Гц, а для ГДН75 равен 25-35 Гц. Импортный динамик, где еще и фирменный, имеет параметры, которые легко найти в базе данных WinISD 0.44.
Qts - наиболее важен при расчете ящика. Этот параметр определяет отношение передаточной функции динамика частоты Fs к передаточной функции на тех частотах, амплитудно-частотная характеристика которых (АЧХ) горизонтальна. Другими словами на частотах выше Fs. Qts описывает эффективность динамика на резонансной частоте. Проблема в том, что низкочастотный динамик стандарта ГДН выпускается в разных местах. И параметры у разных производителей сильно отличаются.
Во время расчета ящика нужно взять во внимание все вероятные значения Qts и добавить отходные варианты.
В большинстве источников указаны следующие параметры:
- 35ГДН-1-8 Qts = 0,4;
- 35ГДН-1-4 Qts = 1±0,5;
- 50ГДН-42Д Qts = 1±0,5;
- 75ГДН-1-4 Qts = 0,2-0,5.
Vas - не особо важный для расчетов параметр, его значение можно считать равным:
- ГДН35 — 40-50 л.;
- ГДН50 - 90 л.;
- ГДН75 - 80 л.
Видеопример сборки сабвуфера:
Последние значения
Программа WinISD 0.44 для проектирования ящика затребует еще некоторые параметры:
- Z - сопротивление, оно указано в маркировке динамика, ГДН35-1-4 Z=4 Ом, ГДН75-1-8 Z=8 Ом и далее по списку;
- Ре - предельная шумовая мощность: ГДН35 Ре = 35 Вт, ГДН50 Ре = 50 Вт, остальное в справочной литературе.
- Qms - механическая добротность, ГДН35 - 5,8, ГДН75 - 2,38…
- Qes - электрическая добротность, ГДН35 - 0,44; ГДН75 - 0,31…
- dia - диаметр диффузора.
Остальные параметры не столь важны, и их в программе можно не указывать.
Проектирование ящика
Дальнейшее изготовление сабвуфера своими руками требует определиться с выбором типа ящика. Программа позволяет спроектировать четыре вида ящиков:
- ЗЯ - или закрытый ящик. Простой в проектировании и изготовлении, но имеет минимальный КПД. К тому же представляет некоторую трудность абсолютная герметизация ящика.
- ФИ - фазоинвертор. Несколько более сложный для расчета, но выдает более высокий КПД.
- – 4. БП4 и БП6 - бандпас 4-го и, соответственно 6-го порядка. Наиболее сложный при проектировании и изготовлении, но имеют максимальный КПД на низких частотах, и глушит высокие.
Каждый вид имеет свои положительные и отрицательные черты.
В наибольшей степени выбор ящика зависит от выбранного динамика.
Какой ящик лучше всего подходит к динамику, подскажет программа.
Перед началом проектирования создадим новый динамик со своими параметрами в базе данных. Нажимаем New, затем выбираем Own drivers, затем New, загружаем свои параметры, затем OK, Close.
Затем создадим проект на базе созданного динамика. Повторяем туже процедуру несколько раз, используя разные виды ящиков.
Само проектирование состоит в изменении размера ящика и настройки частоты фазоинверторов. Реагирует программа на вносимые изменения и изменяет график звучания в зависимости от частоты. Чтобы настроить частоту фазоинвертора, изменяется длина и диаметр труб. Также на длину труб влияет ее диаметр, задаваемый в соответствующем поле. Нужно следить, чтобы длина труб не оказалась чрезмерно большой, и не стало красным поле Vent mach.
Идеальный график пересекает на частоте 25-35 Гц линию в -3 дБ, а затем проходит по линии в 0 дБ и спадает примерно на 150-200 Гц. В остальном проектирование будет заключаться в поиске оптимально допустимых отклонений.
Делаем корпус
Теперь подробнее о том. как сделать сабвуфер своими руками и . Форма корпуса сабвуфера изготавливается в виде слегка усеченной пирамиды, так как она наиболее универсальна. Задняя стенка будет иметь скос в 23 градуса, потому что большинство автомобилей со спинкой заднего сиденья, наклоненной именно под таким углом. После определения нужного объема рассчитываем и рисуем чертеж корпуса будущего сабвуфера.
Закрытый ящик
Передняя стенка будет из ДСП в 23 мм толщиной, а боковая — толщиной 20 мм. Выпилим стенки нужных размеров и в необходимом количестве, затем производим сборку корпуса.
Все соединения лучше сделать клеем и саморезами, которые вкручиваются с интервалом в 5 см.
Под них предварительно сверлим отверстия сверлом диаметром 3 мм, а под головки саморезов возьмем сверло на 10 мм.
Затем, на боковой стороне циркулем размечаем отверстие для акустического терминала. Отверстие вырезаем электролобзиком. Акустический терминал под высоким давлением может давать призвуки. Чтобы избежать этого, экранируем его с помощью небольшой коробочкой. Промазываем соединения клеем и прикручиваем саморезами. Рубанком срезаем выступающие части корпуса.
На передней стенке таким же способом размечаем и вырезаем отверстие для установки динамика. Чтобы , следует пропитать его мебельным нитролаком. Лак наносим еще и на переднюю панель, на внутренний торец. Для большей привлекательности внешнего вида можно оклеить снаружи карпетом. В качестве клея используется тот же нитролак. Соединяем сабвуферный динамик и акустический терминал и закрепляем их в корпусе.
Фазоинвертор
Данный тип более громоздкий, его сложнее рассчитывать и настраивать, однако самодельный сабвуфер имеет КПД и качество звучания значительно выше предыдущего варианта. Как и в предыдущем случае, расчеты параметров ведутся с помощью одной из программ.
Вырезаем по нужным размерам стенки и аккуратно скрепляем их друг с другом клеем и саморезами. Рекомендуется промазать швы изнутри силиконовым герметиком. Для шпаклевки используется автомобильная двухкомпонентная шпаклевку. Необходимо как можно тщательнее отшлифовать корпус.
Вырезаем отверстия для фазоинвертора, специальных ручек-карманов и розетки. Устанавливаем и проверяем надежность всех креплений. Можно обтянуть кожей корпус.
Существуют варианты ФИ щелевого типа. Основным отличием является уникальный щелочной инвертор. Из-за особой конструкции крепление лучше делать с помощью длинных шурупов, для герметизации используются жидкие гвозди или клей «Момент». Однако, наибольшая прочность и герметизация получается, если ткань применить и эпоксидную смолу. В остальном процесс изготовления и сборки схож с обычным фазоинвертором.
Бандпас 4-го порядка
Это для тех, кто имеет опыт в проведении расчетов и изготовлении.
Бандпас 4-го порядка достаточно сложно рассчитывать и легко ошибиться в размерах.
Однако, он выдает отличный звук и КПД. Кроме того, он имеет лучшую защиту от внешнего воздействия, так как динамик расположен полностью внутри корпуса.
Расчеты размеров корпуса ведутся с помощью той же компьютерной программы. Важно при этом правильно рассчитывать не только размеры корпуса целиком, но и каждую из камер в отдельности. При выпиливании всех деталей следует точно придерживаться размеров. Затем собираем конструкцию при помощи клея или герметика и саморезов.
После сбора снова промазываем тщательно швы тем же герметиком или жидкими гвоздями. Перегородку, с расположенным на ней динамиком делаем из 2 листов ДСП. Место соединения с динамиком промазываем герметиком или силиконом и плотно сжимаем саморезами.
Затем пропилить отверстие для клеммы и обклеить изнутри шумопоглощающим материалом. Можно использовать, к примеру, ватин. Клей следует наносить не на всю площадь, а небольшими штрихами, чтобы изолирующий материал не оказался статичен. Дополнительно можно закрепить его при помощи строительного степлера. Далее припаиваем провода к клемме и к динамику.
Теперь заканчиваем сборку задней камеры и полностью ее герметизируем. На нее тоже следует поместить ватин. После чего плотно закрепить саморезами и клеем. Лучшую герметичность дают жидкие гвозди и наклеенный поверх швов скотч.
Чтобы изготовить сабвуфера своими руками фазоинвертор, можно купить или, если нет в наличии нужного размера, сделать из пластиковой трубки самому. Можно использовать канализационную трубу диаметром 100мм. Фазоинвертор с двух частей имеет раструбы, на передней части большего диаметра.
Сделать раструб можно, если края трубы немного нагреть и, с помощью банки или тарелки, расширить.
В крышке пропиливаем лобзиком отверстие, помещаем карпет вместе с фазоинвертором, предварительно промазав соединения жидкими гвоздями. Обклеиваем с задней стороны крышку и фазоинвертор шумопоглащающим материалом, можно использовать тот же ватин. Собираем готовый сабвуфер и обклеиваем его снаружи карпетом.
Бандпас 6-го порядка
Наиболее сложный по расчетам и сборке сабвуфер. Требуется основательная подготовительная работа с расчетами. Сравним с БП 4, но диапазон частот выдает гораздо больший. Правильно рассчитывать КПД и мощность этого сабвуфера сложно даже при помощи программ имитации. Обычно все параметры подбираются по наитию, исходя из личных предпочтений.
Устройство корпуса сложнее, чем в других сабвуферах, поэтому, для придания дополнительной прочности соединениям, их выполняют с помощью деревянных брусков, которые закрепляются саморезами. Все составляющие детали вырезаем строго по размерам. В перегородке, предназначенной для динамической головки, отметить циркулем и вырезать отверстие, разметить и просверлить отверстия под крепление динамика. Далее, по периметру крепим брусок. Затем одну из боковых стенок сабвуфера соединяем с днищем и устанавливаем перегородку под динамик.
Вторая боковая стенка сабвуфера крепится вслед за этим к перегородке и днищу. После этого бруски крепятся по периметру обеих камер. Вторая боковая стенка корпуса также крепится к днищу и перегородке. Затем прикрепляются бруски по периметру камер. Далее вырезаются 2 отверстия для фазоинверторов, и собирается сабвуфер. Делается это по технологии, аналогичной БП 4. Но дополнительным материалом шумоизоляции используется вата. Ее располагают между ватином и внутренней поверхностью корпуса сабвуфера. В качестве дополнительной отделки сабвуфер можно покрасить.
Самодельный сабвуфер стелс
Такой сабвуфер малозаметен и не занимает много места в багажнике. Вследствие этого его удобно использовать в автомобиле.
Обычно его устанавливают в багажнике автомобиля за аркой заднего крыла.
Хороший динамик требует ящик объемом до 18 литров, а иногда и более. Можно вынести немного переднюю панель корпуса в багажник, или, подрезав пол в багажнике, занять нишу, предназначенную для запасного колеса.
Устанавливая стелс, следует выдвинуть немного переднюю панель и аккуратно соединить ее со штатной обшивкой багажника. Вырезать обшивку по линии примыкания усилителей и сабвуфера. Работу с формовкой стеклопластика начинают с маскировки поверхности в местах контакта с полиэфирной смолой. Из гофрокартона делают форму, склеивают куски малярным скотчем. Собирают металлический каркас для усилителей, ориентируясь на край из стеклопластика. После этого примеряем оборудование.
Также из стеклопластика делаем панель облицовки для усилителей, уже на установленном каркасе. Для этого закрываем все промежутки между листами МДФ полиэтиленом и скотчем. После монтируем все саморезами на коробке корпуса. Гофрокартон используем как опалубку, чтобы устранить зазоры в корпусе сабвуфера. Между деталями необходимо набрать ту же толщину пластика, что и на остальных изделиях. Стеклопластиком и шпаклевкой добавляем внешнему виду корпуса более привлекательный вид. Устанавливаем сабвуфер в крыло автомобиля и можно удалять неровности полиэфирной шпаклевкой и выравнивать с помощью наждачной бумаги. Корпус обклеиваем карпетом и прикрепляем динамик.
Установка подсветки сабвуфера
Для подсветки используют светодиоды или оформляют светодиодной лентой. Светодиоды имеют 2 контакта, Анодный (А) и Катодный (К). Чтобы подключить светодиод правильно, и он работал, нужно присоединить контакты: А подключается к «плюсу» на источнике питания, К – к «минусу». Именно к А припаиваются резисторы, сопротивление которых рассчитывают по формуле закона ОМА.
Исходить следует из того, что рабочим напряжением светодиода является Uсв=3В, рабочим током Iсв=10мА=0.01А. Припаивают резисторы к контакту А каждого в отдельности светодиода. Так же нужно заранее решить, как закрепить светодиоды внутри сабвуфера. Наиболее удачно расположить их так, чтобы они держались крепко вместе.
Когда в качестве подсветки используется светодиодная лента, процесс закрепления диодов заменен конструкцией ленты. В ней светодиоды уже установлены и тщательно закреплены. Прикреплять светодиоды на внутреннюю поверхность сабвуфера можно при помощи двухстороннего скотча.
Работа со светодиодной лентой намного проще. Она позволяет создавать более яркие дизайнерские решения и интересные подсветки. К примеру, диодное кольцо, окружающее динамик. Рекомендуется использовать ленту, яркость и цвет которой выбран на собственный вкус.
Еще одно – использовать эквалайзер на заднем стекле автомобиля. Неоновый эквалайзер, реагирующий на пиковые амплитуды, выдаваемые сабвуфером, заставляет прыгать световые столбики. Это красиво и оригинальное решение светового оформления установленного сабвуфера.
Любой владелец автомобиля делает , руководствуясь только собственным вкусом. Любые советы специалистов всегда носят лишь рекомендательный характер. Тоже относится и к советам по изготовлению сабвуферов своими руками и их установки. Посетители нашего сайта могут в комментариях оставить свое мнение об изложенных в статье методах или описать свои собственные. Будем рады узнать ваше мнение.
- Новости
- Практикум
Генпрокуратура начала проверку автоюристов
Как утверждают в Генпрокуратуре, в России резко возросло количество судебных разбирательств, которые ведут «недобросовестные автоюристы», которые работают «не для защиты прав граждан, а для извлечения сверхприбылей». Как сообщают «Ведомости», информацию об этом ведомство направило в правоохранительные органы, ЦБ и Российский союз автостраховщиков. В Генпрокуратуре поясняют, что посредники пользуются отсутствием должной осмотрительности...
Владельцы кроссовера Tesla пожаловались на качество сборки
По словам автомобилистов, проблемы возникают с открытием дверей и стеклоподъемниками. Об этом в своём материале сообщает The Wall Street Journal. Стоимость Tesla Model X составляет около 138 000 долларов, но, если верить первым владельцам, качество кроссовера оставляет желать лучшего. К примеру, сразу у нескольких владельцев заклинили открывающиеся вверх...
Парковку в Москве можно будет оплатить картой Тройка
Пластиковые карты «Тройка», использующиеся для оплаты общественного транспорта, этим летом получат полезную для автомобилистов функцию. С их помощью можно будет оплатить стоянку в зоне платной парковки. Для этого паркоматы оборудуют специальным модулем для связи с центром обработки транспортных транзакций Московского метрополитена. Система сможет проверять, достаточно ли средств на балансе...
О пробках в Москве будут предупреждать за неделю
На такую меру специалисты центра пошли из-за работ в центре Москвы по программе «Моя улица», сообщает Официальный портал Мэра и правительства столицы. В ЦОДД уже сейчас анализируют автомобильные потоки в ЦАО. На данный момент на дорогах в центре бывают затруднения, в том числе на Тверской улице, Бульварном и Садовом кольце и Новом Арбате. В пресс-службе ведомства...
Отзыв Volkswagen Touareg добрался до России
Как сказано в официальном сообщении Росстандарта, причиной отзыва послужила вероятность ослабления фиксации стопорного кольца на опорном кронштейне педального механизма. Ранее компания Volkswagen объявила об отзыве 391 тысячи «Туарегов» по всему миру по той же причине. Как поясняет Росстандарт, в рамках отзывной кампании в России на всех автомобилях будет...
Владельцы Mercedes забудут, что такое проблемы с парковкой
По словам Цетше, которые приводит Autocar, в ближайшем будущем автомобили станут не просто транспортными средствами, а персональными помощниками, которые здорово упросят жизнь людям, перестав провоцировать стрессы. В частности, гендиректор Daimler заявил, что вскоре на автомобилях Mercedes появятся специальные датчики, которые «будут отслеживать параметры организма пассажиров и корректировать ситуацию...
Названа средняя цена нового автомобиля в России
Если в 2006 году средневзвешенная цена машины составляла примерно 450 тыс. рублей, то в 2016 - уже 1,36 млн рублей. Такие данные приводит аналитическое агентство «Автостат», изучившее ситуацию на рынке. Как и 10 лет назад, самыми дорогими на российском рынке остаются иномарки. Сейчас средняя цена нового автомобиля...
Mercedes выпустит мини-Гелендеваген: новые подробности
Новая модель, призванная стать альтернативой изящному Mercedes-Benz GLA, получит брутальную внешность в стилистике «Гелендевагена» - Mercedes-Benz G-класса. Немецкому изданию Auto Bild удалось разузнать новые подробности об этой модели. Итак, если верить инсайдерской информации, то Mercedes-Benz GLB будет отличаться угловатым дизайном. С другой стороны, полного...
Фото дня: гигантская утка против водителей
Путь автомобилистам на одной из местных автотрасс преграждала… огромная резиновая утка! Фотографии утки моментально разошлись по соцсетям, где у них нашлось немало поклонников. Как сообщает The Daily Mail, гигантская резиновая утка принадлежала одному из местных автомобильных дилеров. Судя по всему, на дорогу надувную фигуру снес...
