Расчет сечения кабеля, автоматов защиты. Примеры расчета автоматических выключателей в электрической цепи Как определить какой автомат ставить таблица

22.10.2023

Выбор автоматического выключателя

Для увеличения безопасности, электропроводку в квартире нужно делить на несколько линий. Это отдельные автоматы для освещения, розеток кухни, остальных розеток. Бытовые приборы большой мощности с повышенной опасностью (электроводонагреватели, стиральные машины, электрические плиты), нужно включать через УЗО.

Удобный монтаж автоматов в щитке

УЗО вовремя среагирует на утечку тока и отключит нагрузку. Для правильного выбора автомата важно учесть три основных параметра; — номинальный ток, коммутационную способность отключения тока короткого замыкания и класс автоматов.

Расчетный номинальный ток автомата — это максимальный ток, который рассчитан на длительную работу автомата. При токе выше номинального, происходит отключение контактов автомата. Класс автоматов означает кратковременную величину пускового тока, когда автомат еще не срабатывает.

Пусковой ток многократно превосходит номинальное значение тока. Все классы автоматов имеют разные превышения пускового тока. Всего имеется 3 класса для автоматов различных марок:

— класс В, где пусковой ток может быть больше номинального от 3 до 5 раз;

— класс С имеет превышение тока номинала в 5 — 10 крат;

— класс D с возможным превышением тока номинального значения от 10 до 50 раз.

Маркировка автоматического выключателя

В домах, квартирах используют класс С. Коммутационная способность определяет величину тока короткого замыкания при мгновенном отключении автомата. У нас используются автоматы с коммутационной способностью 4500 ампер, зарубежные автоматы имеет ток к. з. 6000 ампер. Можно использовать оба типа автоматов, российские и зарубежные.

Расчет автоматического выключателя

Выбирать автоматы можно с расчетом по току нагрузки или сечению электропроводки.

Расчет автомата по току

Подсчитываем всю мощность нагрузок на автомат. Плюсуем мощности всех потребителей электричества, и по следующей формуле:

получаем расчетный ток автомата.

P- суммарная мощность всех потребителей электричества

U – напряжение сети

Округляем расчетную величину полученного тока в большую сторону.

Расчет автомата по сечению электропроводки

Чтобы выбрать автомат можно воспользоваться таблицей 1. Выбранный по сечению электропроводки ток, уменьшают до нижней величины тока автомата, для снижения нагрузки электропроводки.

Выбор номинального тока по сечению кабеля. Таблица №1

Для розеток автоматы берут на ток 16 ампер, так как розетки рассчитаны на ток 16 ампер, для освещения оптимальный вариант автомата 10 ампер. Если вы не знаете сечение электропроводки, тогда его нетрудно рассчитать по формуле.

При проведении электромонтажных работ основным критерием всегда должна выступать безопасность. Ведь от этого зависит очень многое, вплоть до жизни и здоровья человека. И совершенно не имеет значения причина подобного мероприятия. В любом случае необходимо правильно подобрать защитные устройства. Именно в связи с этим придётся провести расчёт автомата по мощности, учитывая некоторые важные нюансы.

Каждому, кто сталкивался с электропроводкой, приходилось слышать об автоматических выключателях или автоматах. В первую очередь грамотный электрик всегда посоветует отнестись к выбору столь важной части электросети с особой щепетильностью. Так как впоследствии именно этот нехитрый прибор может избавить от многих неприятностей.

Совершенно неважно, какого рода проводятся электромонтажные работы - ложится ли новая проводка в только что построенном доме, заменяется старая, модернизируется щиток или прокладывается отдельная ветка для слишком энергоёмких приборов - в любом случае особое внимание необходимо уделить подбору автомата по мощности и прочим параметрам.

Любой современный автомат имеет две степени защиты. Это означает, что помочь он сможет в двух, наиболее распространённых ситуациях .

Таким образом, автомат способен защитить не только личное имущество, но в некоторых случаях и жизнь. Хотя для этого необходимо провести грамотный расчёт автоматического выключателя по мощности и ряду других параметров. А также не стоит брать автомат «с запасом», так как при критических значениях токов в сети он банально может не сработать, что равнозначно его отсутствию.

Что же касается защиты человека от поражения электрическим током в результате прикосновения к токоведущим частям, то здесь предпочтительнее использовать УЗО.

Принцип работы

Основной задачей защитного выключателя является отсечение подачи электрического тока от подающего кабеля в сеть потребителя. Происходит это благодаря расцепителям, находящимся в теле автомата. Причём существуют два вида таких частей:

Электромагнитные, представляющие собой катушку, пружину и сердечник, который при превышении номинальных токов втягивается и через пружину разъединяет контакты. Происходит это практически мгновенно - от 0,01 до 0,001 секунды, что способно обеспечить надёжную защиту.
Биметаллические тепловые - срабатывают при прохождении токов, превышающих предельные значения. При этом биметаллическая пластина, являющаяся основой такого расцепителя, изгибается и происходит разрыв контактов.

Для более надёжного отключения в большинстве современных моделей автоматов стараются применять оба вида расцепителей.

Учитывая разнообразие электросетей и определённых ситуаций, автоматы могут быть разных видов . Принцип их работы ничем существенным не отличается - срабатывают всё те же расцепители, но в зависимости от ситуации и ряда других нюансов используют разные их вариации.

Так, для стандартной однофазной сети напряжением 220 вольт выпускаются однополюсные и двухполюсные АВ. Первые способны разрывать лишь один провод - фазу. Вторые могут работать и с фазой, и с нулём. Безусловно, предпочтительнее использовать второй вариант. Особенно, если дело касается помещений с повышенной влажностью. Конечно, и однополюсный автомат вполне справится со своей задачей, но могут возникнуть ситуации, когда перегоревшие провода замкнут между собой. В таком случае, естественно, фаза будет отсечена, но вот нулевой провод окажется под напряжением, что может быть крайне опасно.

Для трёхфазных сетей напряжением 380 вольт используются трёх- или четерёхполюсные автоматы. Устанавливать их необходимо и на входе, и непосредственно перед потребителем. Как понятно, такие автоматы отсекают все три фазы, подключённые к ним. В редких случаях возможно использование одно- или двухполюсных защитных устройства для отсекания, соответственно, одной или двух фаз.

Конечно, любой автомат превосходно справится с возложенными на него задачами - это не вызывает сомнения, если он исправен. Но дело в том, что подбирать АВ необходимо с учётом нескольких параметров.

Если выбранный автомат слишком «слабый», то будут происходить постоянные ложные срабатывания. И наоборот, слишком «сильная» модель, будет иметь довольно сомнительную полезность.

Мощность нагрузки

Одной из возможностей подобрать защитное устройство является выбор автомата по мощности нагрузки. Для этого необходимо узнать значение тока нагрузки. И уже из этих данных выбирать соответствующий номинал. Проще всего (да и точнее) это сделать с помощью закона Ома по формуле:

где P - мощность потребителя (холодильник, микроволновая печь, стиральная машина и т. п.), а U - напряжение сети.

Для примера потребитель будет взят 1,5 кВт, а напряжение сети обычное 220 В. Имея эти данные, подставив их в формулу, получится:

I = 1500/220 = 6,8 А.

В случае с трёхфазной сетью 380 вольт, напряжение будет 380 В.

Опираясь на закон Ома, можно без труда посчитать мощность нагрузки, из которой подбирать требуемый номинал автомата. Однако не стоит забывать, что, выбирая таким образом АВ, необходимо сложить нагрузку всех потребителей.

Существует и ещё одна формула для выбора автоматического выключателя по току, но она немного сложнее, но и конечный результат будет куда более точен. На практике это не принципиально, но в ознакомительных целях всё же стоит её привести:

Значения I, P, U будут теми же, что и в законе Ома, а вот cos φ - это коэффициент мощности, который учитывает в нагрузке реактивную составляющую. Это значение помогает определить таблица 6.12 нормативного документа СП 31−110−2003 «Проектирование и монтаж электроустановок жилых и общественных зданий».

Для примера данные будут использованы те же, т. е. потребитель 1,5 кВт, а напряжение всё те же 220 В. Согласно таблице, cos φ будет равен 0,65, как для вычислительных машин. Следовательно:

I = 1500 Вт/220 В * 0,65 = 4,43 А.

Выбирать автомат лишь по мощности нагрузки будет непростительной ошибкой, которая может дорого стоить. Ведь если не учесть при этом сечение кабеля, то теряется всякий смысл в подборе автомата. Однако полученные значения нагрузки и номинал АВ смогут помочь в подборе необходимого кабеля.

Для этого не понадобится делать никаких расчётов, так как достаточно воспользоваться таблицей № 1.3.6 и 1.3.7 ПУЭ, где понятие длительно допустимый ток означает проходящее длительное время по проводнику напряжение, не вызывающее чрезмерного его нагрева. Проще говоря, за это значение можно принять рассчитанную мощность нагрузки. И получить требуемое сечение медного или алюминиевого провода.

По току короткого замыкания

Чтобы выбрать автоматический выключатель по мощности хотя и понадобились некоторые расчёты, но они были крайне просты. Этого совсем нельзя сказать о расчётах при выборе автомата по токам короткого замыкания.

Но при подборе номинала АВ для дома, коттеджа, квартиры или офиса, подобные расчёты будут излишни, так как основной показатель, особенно влияющий на данные, это длинна проводника. Но в подобных ситуациях она крайне мала, чтобы существенно повлиять на результат. Поэтому такие расчёты проводят лишь при проектировании подстанций и других подобных сооружений, где длина кабелей значительная.

Поэтому при выборе автоматического выключателя обычно приобретают модели с обозначением «С», где учитываются значения пусковых токов.

Подбор номинала

Выбор номинала автоматического выключателя должен соответствовать определённым требованиям. А конкретнее, автомат обязан сработать прежде, чем токи смогут превысить допустимые значения проводки. Из этого следует, что номинал автомата должен быть чуть меньше, нежели сила тока, которую способна выдержать проводка.

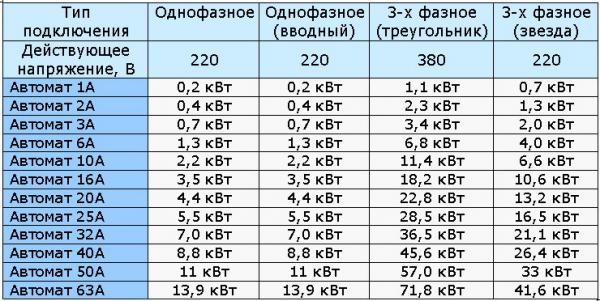

Выбрать нужный АВ довольно просто. Тем более что существует таблица номиналов автоматов по току, а это значительно упрощает задачу.

Исходя из всего этого, можно составить алгоритм , по которому проще всего подобрать автомат нужного номинала:

Для отдельно взятого участка вычисляется сечение и материал провода.
Из таблицы берётся значение максимального тока, который способен выдержать кабель.
Остаётся с помощью таблицы лишь выбрать автомат со значением чуть меньшим длительно допустимого тока.

Таблица содержит пять номиналов АВ 16 А, 25 А, 32 А, 40 А, 63 А, из которых и будет выбираться защитное устройство. Автоматы же меньших значений практически не используются, так как нагрузки современных потребителей просто не позволят этого сделать. Таким образом, имея необходимы значения, очень легко выбрать автомат, соответствующий конкретно взятому случаю.

При подаче электричества в квартиру на этажном электрощите могут быть установлены следующие аппараты коммутации ввода:

предохранители;
пакетный выключатель;
рубильник.

Вводной автомат (ВА) – это автоматический выключатель подачи электричества от питающей сети к объекту, если возникает перегрузка в цепи, или произошло короткое замыкание (КЗ). От перечисленных аппаратов он отличается большей величиной номинального тока. На фото изображен щит с расположенным в нем сверху вводным автоматом.

Щит с автоматическим выключателем

Правильнее называть устройство – вводный автоматический выключатель. Поскольку он ближе других устройств находится к воздушной линии, аппарат должен обладать повышенной коммутационной стойкостью (ПКС), характеризующей нормальное срабатывание устройства при возникновении КЗ (максимальный ток, при котором автоматический выключатель способен хотя бы однократно разомкнуть электрическую цепь). Показатель указывается на маркировке прибора.

Типы автоматов ввода

Подача электричества к объекту зависит от его потребностей и схемы электросети. При этом подбираются соответствующие типы автоматов.

Однополюсный

Вводный выключатель с одним полюсом применяется в электросети с одной фазой. Устройство подключается к питанию через клемму (1) сверху, а нижняя клемма (2) соединяется с отходящим проводом (рис. ниже).

Схема однополюсного автомата

Автомат с одним полюсом устанавливается в разрыв фазного провода и отключает его от нагрузки при возникновении аварийной ситуации (рис. ниже). По принципу действия он ничем не отличается от автоматов, установленных на отводящих линиях, но его номинал по току выше (40 А).

Схема вводного однополюсного автомата

Питающая фаза красного цвета подключается к нему, а затем – к счетчику, после чего распределяется на групповые автоматы. Нейтральный провод синего цвета проходит сразу на счетчик, а с него на шину N, затем подключается к каждой линии.

Автомат ввода, установленный перед счетчиком, должен быть опломбирован.

Вводной автомат защищает кабель ввода от перегрева. Если КЗ произойдет на одной из линий ответвлений от него, сработает ее автомат, а другая линия останется работоспособной. Подобная схема подключения позволяет быстро найти и устранить неисправность во внутренней сети.

Двухполюсный

Двухполюсник представляет собой блок с двумя полюсами. Они снабжены объединенным рычажком и имеют общую блокировку между механизмами отключения. Эта конструктивная особенность важна, так как ПУЭ запрещают производить разрыв нулевого провода.

Не допускается установка двух однополюсников вместо одного двухполюсника.

Вводной автомат с двумя полюсами применяется при однофазном вводе из-за особенностей схем подключения в домах старой постройки. В квартиру делается ответвление от стояка межэтажного электрощита однофазной двухпроводной линией. Жэковский электрик может случайно поменять местами провода, ведущие в квартиру. При этом нейтраль окажется на вводном однофазном автомате, а фаза – на нулевых шинах.

Чтобы обеспечить полную гарантию отключения, надо обесточить квартирный щиток с помощью двухполюсника. Кроме того, часто приходится менять пакетный выключатель в этажном щите. Здесь удобнее сразу поставить вместо него двухполюсный вводной автомат.

В квартиру нового дома идет сеть с фазой, нейтралью и заземлением со стандартной цветовой маркировкой. Здесь также не исключена возможность перепутывания проводов из-за низкой квалификации электрика или просто ошибки.

Еще одной причиной установки двухполюсника является замена пробок. На старых квартирных щитках еще остались пробки, которые установлены на фазе и на нуле. Схема соединений при этом остается прежней.

ПУЭ запрещают установку предохранителей в нулевых рабочих проводах.

Двухполюсник в данной ситуации установить удобнее, поскольку нет необходимости переделывать схему.

При подключении электричества к частному дому по схеме ТТ двухполюсник необходим, так как в такой системе возможно появления разности потенциалов между нейтральным и заземляющим проводом.

На рис. ниже изображена схема подключения электричества в квартиру с однофазным вводом через двухполюсный автомат.

Схема ввода с двухполюсным автоматом

Питающая фаза подается на него, а затем – на счетчик и на устройство противопожарного защитного заземления УЗО, после чего распределяется на групповые автоматы. Нейтральный провод проходит сразу на счетчик, с него на УЗО, шину N, а затем подключается к УЗО каждой линии. Нулевой проводник заземления зеленого цвета подключается сразу к шине PE, а с нее подходит к заземляющим контактам розеток №1 и №2.

Вводной автоматический выключатель защищает кабель ввода от перегрева и КЗ. Он также может сработать при КЗ на отдельной линии, если там неисправен другой автомат. Номиналы счетчика и противопожарного УЗО подбираются выше (50 А). В этом случае устройства будут также защищены вводным автоматом от перегрузок.

Трехполюсный

Устройство применяется для трехфазной сети, чтобы обеспечить одновременное отключение всех фаз при перегрузке или коротком замыкании внутренней сети.

К каждой клемме трехполюсника подключается по фазе. На рис. ниже изображены его внешний вид и схема, где для каждого контура существуют отдельные тепловой и электромагнитный расцепители, а также дугогасительная камера.

Трехполюсный автомат в шкафу и его схема

При подключении к частному дому вводной автоматический выключатель устанавливается перед электросчетчиком с защитой на 63 А (рис. ниже). После счетчика ставится УЗО на ток утечки 300 мА. Это связано с большой протяженностью электропроводки дома, где имеет место высокий фон утечки.

После УЗО осуществляется разделение линий от распределительных шин (2) и (4) к розеткам, освещению, а также отдельным группам (6) подачи напряжения в пристройки, трехфазным нагрузкам и другим мощным потребителям.

Трехфазная сеть частного дома

Расчет автомата ввода

Независимо от того, является автомат вводным или нет, его рассчитывают путем суммирования токов отходящих к нагрузкам линий. Для этого определяется мощность всех подключаемых потребителей. Номинал определяется для одновременного включения всех потребителей электроэнергии. По этому максимальному току подбирается ближайший номинал автомата из стандартного ряда в сторону уменьшения.

Мощность вводного автомата зависит от номинального тока. При трехфазном питании мощность определяется тем, как подключены нагрузки.

Требуется также определить количество аппаратов коммутации. На ввод требуется только один выключатель, а затем по одному на каждую линию.

На мощные приборы типа электрокотла, водонагревателя, духового шкафа необходимо установить отдельные автоматы. В щитке должно быть предусмотрено место для установки дополнительных автоматических выключателей.

Выбор ВА

Выбор устройства производится по нескольким параметрам:

Номинальный ток. Его превышение приведет к срабатыванию автомата от перегрузки. Подборка номинального тока производится по сечению подключенной проводки. Для нее определяют допустимый максимальный ток, а затем выбирают номинальный для автомата, предварительно уменьшив его на 10-15%, приводя к стандартному ряду в сторону уменьшения.
Максимальный ток КЗ. Автомат выбирается по ПКС, которая должна быть равна ему или превышать. Если максимальный ток КЗ составляет 4500 А, подбирается автомат на 4,5 кА. Класс коммутации подбирается для освещения – В (I пуск >I ном в 3-5 раз), для мощных нагрузок типа отопительного котла – С (I пуск >I ном в 5-10 раз), для трехфазного двигателя большого станка или сварочного аппарата – D (I пуск >I ном в 10-12 раз). Тогда защита будет надежной, без ложных срабатываний.
Установленная мощность.
Режим нейтрали – тип заземления. В большинстве случаев он представляет собой систему TN с разными вариантами (TN-C, TN-C-S, TN-S),
Величина линейного напряжения.
Частота тока.
Селективность. Номиналы автоматов подбираются по распределению нагрузок в линиях, например, автомат ввода – 40 А, электроплита – 32 А, другие мощные нагрузки – 25 А, освещение – 10 А, розетки – 10 А.
Схема питания. Автомат подбирается по количеству фаз: одно,- или двухполюсный для однофазной сети, трех,- или четырехполюсный для трехфазной.
Изготовитель. С целью повышения степени безопасности, автомат выбирается у известных производителей и в специализированных магазинах.

Количество полюсов для трехфазной сети равно четырем. При наличии только трехфазных нагрузок со схемой подключения треугольником, можно использовать трехполюсный автомат.

Выключатель на вводе должен отключать фазы и рабочий ноль, так как в случае утечки на одной из фаз на ноль существует вероятность удара током.

Трехполюсный автомат можно применять для однофазной сети: фаза и ноль подключаются к двум клеммам, а третья останется свободной.

Выбор вводного автомата в зависимости от типа заземления:

Система TN-S: подводящие нулевые защитный и рабочий провода разделены от подстанции до потребителя (рис. а ниже). Чтобы одновременно отключить фазы и ноль применяются двухполюсные или четырехполюсные вводные автоматы (в зависимости от количества фаз на вводе). Если они с одним или тремя полюсами, нейтраль проводится отдельно от автоматов.
Система TN-С: подводящие нулевые защитный и рабочий провода совмещены и проходят до потребителя через общий проводник (рис. б). Автомат устанавливается однополюсный или трехполюсный на фазные проводники, а ноль вводится через счетчик на шину N.

Как показывает практика, подключение вводного автомата не является сложной работой. Важно правильно рассчитать его по мощности, продумать схему соединений и установить с учетом особенностей, приведенных в статье.

Во многих жилых домах, построенных более 20 лет назад, имеются проблемы с электрической проводкой, так как добавляется все новая и новая бытовая техника, с высокими требованиями к качеству сети и с иными показателями мощности. Одна из проблем – несоответствие силы тока сечению проводки. Всем знакомо короткое замыкание или прострел витка.

Чтобы избежать подобного, одной замены кабелей вовсе не достаточно, нужно устанавливать защитные автоматы, позволяющие избежать утечки напряжения. Полезно будет узнать, как подобрать дифференциальный автомат или обычный автомат (автоматический выключатель) в свою квартиру в зависимости от нагрузки.

Отличия защитных устройств

Следует различать аппарат в виде дифавтомата и устройство защитного отключения. На первый взгляд особой видимой разницы в нет, но это не так.

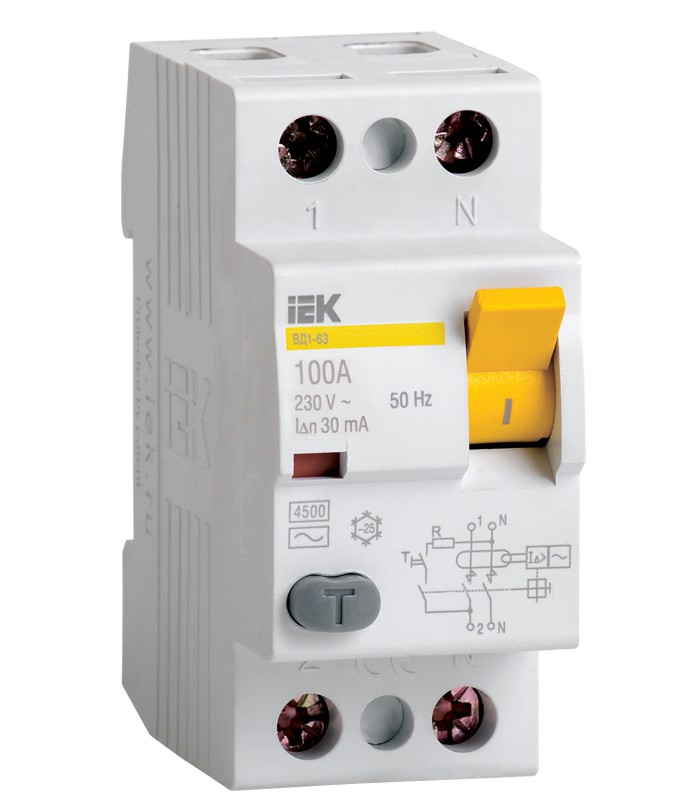

УЗО служит для обесточивания сети при выявлении малейшей утечки в цепи. Например, при повреждении электрического кабеля, чтобы не травмировать человека, цепь будет отключена.

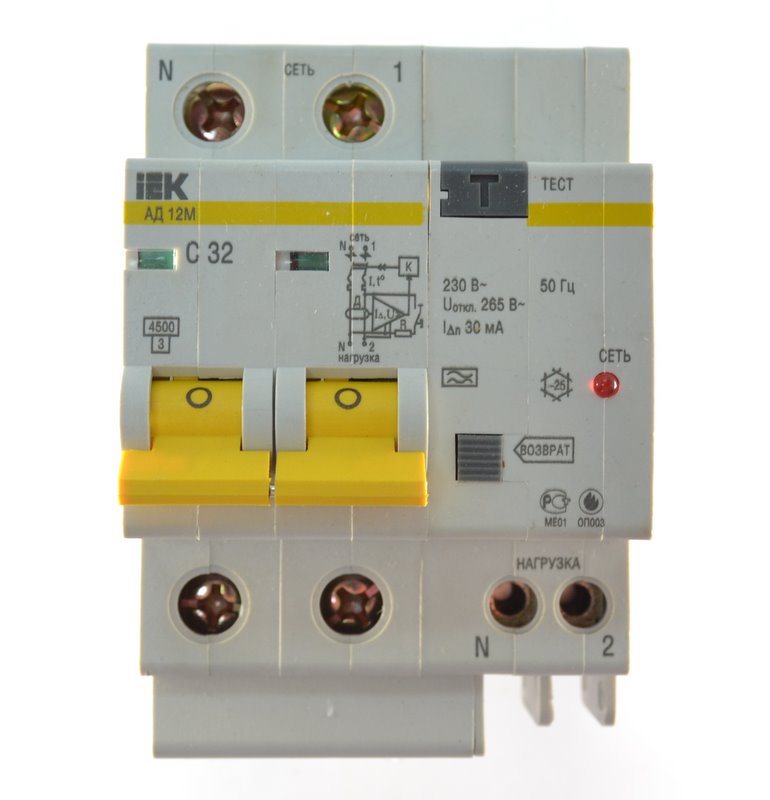

Дифавтомат, помимо УЗО, оснащен встроенным выключателем автоматического типа. Он служит для обесточивания системы, предотвращения короткого замыкания, перегрузки цепи, в общем. Одним словом, это два в одном.

Обычный автоматический выключатель (автомат) защищает цепь от перегрузки, но он не может создать безопасные условия для человека. Поэтому в современных строениях устанавливают либо дифавтоматы, либо УЗО и автоматы совместно.

Подбор любого защитного устройства зависит от характеристик сети. В первую очередь от нагрузки, подключенной к ней. Поэтому важно знать, как рассчитать мощность автомата по нагрузке.

Плюсы и минусы

Преимуществом дифавтомата в его компактности, многофункциональности, 100% защита цепи от внезапных перегрузок или иной опасности. Ну а главный «козырь» — стоимость, которая ниже, нежели суммарная стоимость УЗО и выключателя автоматического типа.

Если учитывать единичный случай, то разница не слишком ощутима, но при покупке на весь дом выгода существенная. Впрочем, многое зависит от марки изделия. Монтаж занимает мало времени, на рейке дифавтомат также помещается довольно компактно.

Есть и свои недостатки у дифавтоматов. При выходе со строя придётся приобретать изделие в комплекте, а не по отдельности.

Возникновение короткого замыкания приведёт к трудностям в поиске его причины. При разделенной установке идентификация намного проще: выключился УЗО – утечка, автомат – короткое замыкание.

Какой выбрать вид защитного устройства, вопрос не из лёгких. Как делают многие электрики: если речь идёт о небольшой квартире, тогда используйте дифавтомат.

Когда собираетесь монтировать сложные конструкции, лучше всего устанавливать отдельные блоки УЗО и выключатели автоматического типа на группу. Причём на каждую группу монтировать свой отдельный выключатель.

Каковы критерии отбора оборудования

Если всё-таки отдали предпочтение дифавтомату, как продукту современных технологий, внимательно выбирайте изделие. Тщательным образом ознакомьтесь с его техническими данными. При выборе автомата по мощности нагрузки, обращают внимание на следующее:

напряжение и фазы: изделия по номинальному однофазному и трёхфазному типу, 220В и 360 В, соответственно. В первом вариант одна клемма, во втором – три для подключения. Все показатели указываются в паспорте на оборудование и маркируются на внешней стороне корпуса;
сила тока утечки: обозначается греческим символом «дельта» и исчисляется в миллиамперах. Корректно подобрать можно, основываясь на такие данные: на дом в целом – до 350 мА, на конкретную группу – 30 мА, точки и освещение – 30мА, одиночные точки – 15мА, бойлер – 10мА;
класс оборудования: А – сработка в результате утечки постоянного напряжения. АС – при утечке переменного тока;
защита от порыва «ноля»: при обнаружении подобного, система идентифицирует это как порыв и отключает оборудование;
время отключения: обозначается символом Tn и не должно превышать 0,3 секунды.

Для бытовых нужд наиболее распространёнными являются приборы с маркировкой «C» и диапазоном 25А. Монтаж вводных конструкций требует более мощных в виде C50, 65, 85, 95.

Розетки и прочие точки – C15, 25. Приборы освещения – C7, 12, электрическая плита – C40.

Можно сказать, что это временная характеристика максимальной кратковременной мощности тока, которую может выдержать автомат и не сработать. «C» означает, что автомат срабатывает при превышении номинального тока в 5-10 раз.

Вычисление показателей

Расчет мощности при выборе автомата проводится так. Например, все монтажные работы выполнены электрическим кабелем с сечением 3,0 и максимальной силой 25А.

Общая мощность приборов равна: микроволновая печь 1,5 kW, электрочайник 2,1 kW, холодильник 0.7 kW, телевизор 0.5 kW. Суммарная мощность получается равной 4,7 kW или же 4.7 * 1000 W.

Чтобы мощность в каждой цепи было проще рассчитать, нагрузку разделяют на группы. Оборудование наибольшей мощности подключают отдельно. Не стоит пренебрегать нагрузкой малой мощности, поскольку при расчетах в сумме может получиться существенный результат.

Для вычисления используем формулу: мощность / напряжение. Итого 21,3 А. Потребуется УЗО или дифавтомат с граничным потреблением 25А, не более. Если количество потребителей более двух, то суммарную мощность следует умножать на 0,7, для корректировки данных. При нагрузке три и более – на 1,0.

Понижающие коэффициенты для некоторых приборов:

холодильное оборудование от 0,7 до 0,9, в зависимости от характеристик мотора;
подъёмные устройства и лифты 0,7;
оргтехника 0,6;
люминесцентные лампы 0,95;
лампы накаливания 1,1;
тип ламп ДРЛ 0,95;
неоновые газовые установки 0,4.

Понижение мощности обусловлено тем, что не все приборы могут быть включены одновременно .

По значению рабочего тока нагрузки подбирается автомат. Номинал автомата должен быть чуть меньше рассчитанного значения тока, но допускается выбирать и немного большие значения.

Значение тока при выборе сечения кабеля

Соответствие тока сечению жил кабеля можно проверить по таблице

Сводные характеристики для однофазного автомата:

сила 17А – показатель мощности до 3,0 кВт – ток 1,6 – сечение 2,4;
26А – до 5,0 – 25,0 – 2,6;
33А – 5,9 – 32,0 – 4,1;
42А – 7,4 – 40,0 – 6,2;
51А – 9,2– 48,4 – 9,8;
64А – 12,1 – 62,0 – 16,2;
81А – 14,4 – 79,0 – 25,4;
101А – 18,3 – 97,0 – 35,2;
127А – 22,4 – 120,0 – 50,2;
165А – 30,0 – 154,0 – 70,1;
202А – 35,4 – 185,0 – 79,2;
255А – 45,7 – 240,0 – 120,0;
310А – 55,4 – 296,0 – 186,2.

Можно также воспользоваться специальным графиком, по которому определяется номинальный ток автомата в зависимости от мощности нагрузки.

Нужное сечение кабеля подбирается исходя из суммарной мощности тока, проходящего через провод, рассчитать её поможет формула, схема расчета такова:

где сила тока = суммарный показатель мощности разделён на напряжение в цепи. В большинстве случаев электрики используют именно эту формулу.

Более точная формула расчета мощности P=I*U*cos φ, где φ – угол между векторами тока, проходящего через автомат, и напряжения (не стоит забывать, что они могут быть переменными). Но поскольку в бытовых устройствах, работающих от однофазной сети, сдвига фазы между током и напряжением практически нет, то применяют упрощенную формулу мощности.

Если сеть трехфазная, то может наблюдаться существенный сдвиг фаз. В этом случае при расчетах мощность уменьшается, а получившийся ток надо делить на 3.

Так, для прибора мощность 6,5 кВт:

I = 6500/380/0,6=28,5

На электроприборах часто делают маркировку или прикрепляют табличку, с указанием этого параметра и значения мощности. Это позволяет быстро произвести расчеты. В трехфазной сети для нагрузки большой мощности применяют автоматы типа D.

Для контроля электрической проводки в квартире или доме используются специальные защитные устройства, отключающие электроэнергию при перегрузке сети. Такими характеристиками как ток нагрузки и напряжение сети определяются номиналы автоматических выключателей.

Виды устройств

Существует несколько типов устройств, которые могут контролировать работу проводки и, при необходимости, отключать электрическую энергию. Они бывают:

Миниатюрные (мини-модели);
Воздушные (открытое исполнение);
Закрытые выключатели в литом корпусе;
УЗО (Устройства защитного отключения);
Автоматические выключатели, дополнительно оснащенные УЗО (дифференциальные).

Миниатюрные устройства рассчитаны на работу в сетях с небольшой нагрузкой, как правило, у них нет функции дополнительной регулировки. Этот модельный ряд представляют автоматы с отключающей способностью, рассчитанной на ток осечки от 4,5 до 15 кА. Поэтому их используют чаще всего в бытовой проводке, т. к. для производственных мощностей необходима более высокая сила тока.

Фото — модель с номиналом 32 А

Очень популярны модели производства компании Schneider Electric. В продаже есть автоматы с номиналами от 2 до 125 А, что позволяет подобрать отдельное устройство даже для небольшой группы приборов, к примеру, для подключения освещения или другого электрооборудования (бра, электрочайник и т.д.).

Если требуются устройства с более высоким номиналом, скажем, для контроля работы электрических сетей, к которым подключаются мощные потребители, выбираются автоматические выключатели воздушного типа. Их номинал тока отсечки на порядок выше, чем у миниатюрных моделей. Как правило, они производятся в трехполюсном исполнении, но сейчас многие компании, в том числе и ИЭК, изготавливают четырехполюсные модели.

Монтаж автоматических выключателей производиться в специальном шкафу, где установлены DIN-рейки для их крепления. Распределительные шкафы с соответствующим классом защиты (не менее IP55) допускается размещать на открытом пространстве (столбы, уличные щитовые и т.д.). Влагозащищенный корпус, выполненный из тугоплавких материалов, обеспечивает должный уровень безопасности.

Модельная линия этих автоматических выключателей допускает незначительное отклонение (до 10 %) от оговоренных характеристик. Самым большим достоинством этих автоматов перед миниатюрными является возможность настройки рабочих параметров устройства.

Фото — вариант для низковольтных сетей

Для этого используются специальные вставки, при помощи которых можно контролировать силу тока на контактах. Иными словами, при установке на активный контакт калиброванной вставки появляется возможность изменить параметры выключателя, что в некоторых условиях позволяет расширить номинальные характеристики. Независимо от диапазона действия и номиналов, автоматические выключатели имеют одинаковый размер всего модельного ряда, единственным изменяющимся габаритом является ширина (модульность). Она зависит от количества полюсов (их может быть 2 и более).

Автоматические выключатели монтируются в вертикальном положении, за исключением устройств в исполнении свыше 5000 А и 6300А. Они могут использоваться для установки на открытой местности или в специальных щитовых. Преимуществом таких приборов является наличие дополнительных контактов и соединений, что значительно расширяет область использования и возможности монтажа.

Закрытые автоматические выключатели изготовлены в литом корпусе, выполненном из тугоплавкого материала. Благодаря этому они являются полностью герметичными и подходят для использования в экстремальных условиях. В среднем, модельный ряд таких автоматов используется при токе до 200 Ампер и напряжении до 750 Вольт. По принципу действия они делятся на следующие типы:

Регулируемые;
Тепловые;
Электромагнитные.

В зависимости от потребностей, нужно выбрать оптимальный принцип работы приборов. Самыми точными считаются устройства электромагнитного типа, т. к. они определяют среднеквадратичное значение активных токов и срабатывают при коротком замыкании. Это позволяет заранее предупредить все негативные последствия.

Фото — цельнолитой ИЭК

Любой из перечисленных типов устройств может быть изготовлен в одном из четырех стандартных типоразмерах, с током отсечки в диапазоне от 25 до 150 А. Исполнение может быть двух, трех и четырех полюсным, что позволяет их использовать при подключении к сети электропитания как жилых, так и производственных помещений.

Автоматы в электромагнитном исполнении прекрасно зарекомендовали себя как устройства, которые могут контролировать работу двигателей станочного или другого оборудования. Отличительной чертой является способность противостоять токовым импульсам силой до 70000 Ампер. Номинальный ток срабатывания обозначен на корпусе устройства.

Фото — автомат серии АЕ

УЗО нельзя считать самостоятельными приборами для защиты сетей от перенапряжения. Их рекомендуется использовать либо в тандеме с автоматами, либо сразу покупать выключатель, оснащенный дополнительным устройством защиты (дифференциальные автоматы). При этом, во время монтажа проводки УЗО устанавливается перед автоматами, а не наоборот. В противном случае, прибор может просто сгореть при высоких импульсах тока короткого замыкания.

Видео: выключатели нагрузки

Номиналы автоматов (расчет по таблице)

Чтобы выбрать правильные номиналы для домашних и производственных автоматических выключателей, используется специальная таблица:

Сила тока (А)	Мощность сети с 1 фазой (кВт)	Мощность 3- фазной сети (кВт)	Допустимые сечения проводов (мм 2)
-	-	-	медных	алюминиевых
1	0,2	0,5	1	2,5
2	0,4	1,1	1	2,5
3	0,7	1,6	1	2,5
4	0,9	2,1	1	2,5
5	1,1	2,6	1	2,5
6	1,3	3,2	1	2,5
8	1,7	5,1	1,5	2,5
10	2,2	5,3	1,5	2,5
16	3,5	8,4	1,5	2,5
20	4,4	10,5	2,5	4
25	5,5	13,2	4	6
32	7	16,8	6	10
40	8,8	21,1	10	16
50	11	26,3	10	16
63	13,9	33,2	16	25
80	17,6	52,5	25	35
100	22	65,7	35	50

Рассчитать номиналы автоматических выключателей также очень просто. Нужно выделить группу приборов, к примеру, это будет чайник, лампа, холодильник, после чего нужно узнать их мощность для определения номинальной силы тока. Воспользуемся законом Ома: I=P/U , где:

I – сила тока, потребляемого оборудованием (А);
P – мощность оборудования (Вт);
U – напряжение электросети (В).

К примеру, чайник у нас мощностью 1,5 кВт (1500 Вт), лампа – 100 Вт, холодильник – 300 Вт; итого общее значение будет равно 1,9 кВт (1900 Вт), высчитываем номинальный ток: I=1900/220 = 8,6. Ближайший автомат по току срабатывания — 10 А. Естественно, на практике этот показатель будет больше, современная проводка должна быть рассчитана на ток нагрузки не менее 16 А.

Небольшое завышение параметров вреда не принесет, а от занижения может произойти замыкание и пожар. Специалисты рекомендуют при большом количестве ампер использовать не один мощный автомат, а несколько со средним номиналом – так обеспечивается большая надежность работы.
