Солнечные панели последнего поколения года. Инфракрасная солнечная электростанция
На сегодняшний день из всех известных человечеству источников альтернативной энергии наиболее популярными являются солнечные панели, батареи и прочие генераторы на основе гелиоэнергии. Учитывая текущую стоимость расходов на энергоресурсы, многие интересуются, где приобрести солнечные панели для своего дома, каковы цены на них и есть ли готовые решения. И поскольку рост курса валюты прямо отражается на платежной способности населения, все больше граждан стремятся узнать побольше о панелях российского производства.
Что такое солнечные панели и как их используют для дома
Несмотря на то что данному виду энергоснабжения домов уже более 30 лет, не так много специалистов в этой области. Почему использование солнечных панелей для частного дома так выгодно? Ответ прост: платить надо только за оборудование и установку, впоследствии энергоноситель бесплатен! В таких странах, как КНР, Соединенные Штаты, Франция, Италия и Германия, до 30 % населения устанавливает на крышу батареи, чтобы пользоваться миллиардами неиссякаемых киловатт солнечной энергии. Если это бесплатно, в чем секрет?
Принцип работы батареи следующий: представим себе полупроводники из кристаллов (например, из кремния), которые преобразовывают кванты света в составляющие электрического тока. Панель содержит сотни тысяч таких кристаллов. В зависимости от требуемой мощности площадь такого покрытия составляет от пары квадратных сантиметров (вспомним калькулятор) до сотен квадратных метров – например, для орбитальных станций.
Несмотря на кажущуюся простоту устройств, их использование на территории России очень ограничено – климатом, погодой, временем года и суток. Плюс к тому, чтобы система подавала ток в сеть, необходимо приобрести:
- аккумулятор, который будет накапливать энергию на случай перепадов напряжения;
- инвертор, который будет переводить постоянный ток в переменный;
- систему, контролирующую заряд аккумулятора.
Кратко о потреблении
Среднестатистическая семья из 4 человек потребляет 250–300 кВт в месяц. Солнечные модули для бытового пользования дают в среднем 100 Вт с 1 кв. м в сутки (в ясную погоду). Для того чтобы питать полностью дом, нужно установить минимум 30, в идеале 40 секций, что обойдется не менее чем в 10 000 у. е. При этом крыша должна быть ориентирована на южную сторону, а количество солнечных дней в месяц в среднем не должно быть не меньше 18–20. Ниже приведена карта солнечных дней.
Вывод: солнечные панели хороши в качестве резервного источника электрической энергии. Кроме того, нужно знать, как их подобрать, чтобы мощности хватало для обеспечения бытовых нужд. Зато, вне зависимости от аварий, ваш дом всегда будет снабжен электричеством.
1. Панели от ЗАО «Телеком-СТВ»
Российская компания «Телеком-СТВ» (г. Зеленоград) производит продукцию в среднем на 30 % дешевле, чем немецкие аналоги: цены начинаются от 5 600 руб. за панели на 100 Вт. Панели данного производителя имеют КПД до 20–21 %. Основной «фишкой» данного предприятия стала запатентованная технология изготовления кремниевых пластин диаметром до 15 мм и солнечных модулей на их основе.
Какую батарею от ЗАО «Телеком-СТВ» можно посмотреть? Наиболее популярная модель носит название ТСМ, далее идет маркировка в зависимости от мощности: от 15 до 230 Вт (цена указана приблизительно).
| Модель | Мощность, Вт | Габариты, мм | Вес, кг | Цена, руб. |
|---|---|---|---|---|
| ТСМ-15 | 18 | 430 × 232 × 43 | 1,45 | от 3 500 |
| ТСМ-40 | 44 | 620 × 540 × 43 | 4,05 | от 6 000 |
| ТСМ-50 | 48 | 620 × 540 × 43 | 4,05 | от 6 575 |
| ТСМ-80А | 80 | 773 × 676 × 43 | 6,7 | от 8 500 |
| ТСМ-80B | 80 | 773 × 676 × 43 | 6,7 | от 9 000 |
| ТСМ-95А | 98 | 1 183 × 563 × 43 | 7,9 | от 10 750 |
| ТСМ-95В | 98 | 1 183 × 563 × 43 | 7,9 | от 11 000 |
| ТСМ-110А | 115 | 1 050 × 665 × 43 | 8,8 | от 12 500 |
| ТСМ-110В | 115 | 1 050 × 665 × 43 | 8,8 | от 12 800 |
| … | .. | … | … | … |
| ТСМ-270А | 270 | 1 633 × 996 × 43 | 18,5 | от 23 370 |
Основной тип производимых панелей – монокристаллические, хотя каждая модель также может быть представлена в виде мульти (поли-) кристаллической. Каждый вид имеет свои преимущества и недостатки (см. таблицу).
Выбор, конечно, ограничивается возможностями бюджета, поэтому продолжим обзор других недорогих и надежных устройств от российских производителей.
2. Hevel – завод в Чувашии
Одним из крупнейших производителей солнечных панелей в России является компания «Хевел» . В 2017 году компания провела модернизацию производства и перешла с тонкопленочной на новую гетероструктурную технологию изготовления солнечных модулей. Модули нового поколения сочетают в себе преимущества тонкопленочной и кристаллической технологий, обеспечивают эффективную работу модуля при высоких и низких температурах (от -50 °С до +85°С), а также в условиях рассеянного света. Средний КПД солнечного модуля составляет 20%. По этому показателю модули ГК «Хевел» входят в мировую тройку лидеров. Срок службы модуля составляет не менее 25 лет.
Какую батарею от Hevel можно посмотреть для примера? Вот таблица с параметрами наиболее популярного гетероструктурного модуля:
3. Рязанский ЗМКП
Рязанский завод металлокерамических приборов функционирует с 1963 года, однако с 2002 года перешел на систему международного контроля качества ISO 9001 и выпускает панели строго в соответствии с ее требованиями, а также с нормами ГОСТ 12.2.007-75.
В прейскуранте компании можно найти две актуальные модели RZMP мощностью 130 и 220 Вт. Их КПД варьируется от 12 до 17,1 %. Наносятся солнечные элементы на окрашенную алюминиевую основу методом последовательного соединения. Вот их сравнительные характеристики:
RZMP 130-Т подходит для автономного снабжения отдельных помещений, бытовых приборов (например, нагревательный котел). Более мощная модель, от 220 до 240 Вт, покупается чаще для резервного снабжения всего дома. Ее стоимость варьируется от 13 200 до 14 400 руб. за модуль.
4. Краснодарский «Сатурн»
Панели кубанского производства выпускаются с 1971 года, за этот период предприятие выпустило более 20 000 квадратных метров продукции. «Сатурн» использует две собственно освоенных технологии производства – на основе монокристаллического выращенного кремния или арсенид-галлиевые с германиевой подложкой. Последние показывают максимально высокие характеристики и используются для снабжения ответственных объектов (АЗС, предприятия непрерывного цикла и т. д.)
Оба типа модулей можно выполнить на любом каркасе, от сетки и пленки до металлических (из анодированного алюминия) и струнных типов. Фотоэлектрические преобразователи могут быть:
- с полированной поверхностью;
- со встроенными диодами;
- с алюминиевым зеркалом.
Вот основные энергетические характеристики ФЭП «Сатурн», в зависимости от типа:
Эти характеристики актуальны для носителей любых размеров: на предприятии «Сатурн» можно заказать как сборные модули на крышу коттеджа, так и миниатюрные солнечные панели для датчиков, преобразователей, изделий электротехники, а также аккумуляторные батареи. По прайсам вас сориентируют только в отделе продаж.
5. «Солнечный ветер» (Solar Wind)
Это предприятие расположено в Украине. В России существует аналогичное предприятие, которое выступает скорее в роли инвестора и реализатора. Solar Wind выпускает солнечные модули мощностью от 1 до 15 кВт/ч. В зависимости от назначения и мощности в модуль может входить от пары до нескольких десятков батарей. Так, батарея 1 000 Вт включает 5 модулей, один контроллер заряда на 30 А, аккумулятор 150 А/ч (2 шт. в наборе) и инвертор 1 200 В. Срок службы батареи составляет до 18 лет.
Совет: если вы покупаете оборудование Solar Wind для круглогодичного обеспечения жилого дома энергией, стоит брать не менее 10 кВт/ч.
Чтобы получить представление о возможностях фотоэлектрических систем «Солнечный ветер» (Украина) мощностью от 1 000 до 15 000 Вт, предлагаем сравнительную таблицу из расчета на 1 день потребления.
| Мощность модуля, кВт/ч | 1 | 3 | 5 | 10 | 15 |
|---|---|---|---|---|---|
| Пример снабжения питанием различных систем (суммарно) | |||||
| Лампочка (энергосберегающая, при работе 4 часа в день) | 4 шт. по 11 Вт | 10 шт. по 15 Вт | 10 шт. по 20 Вт | 20 шт. по 20 Вт | 40 шт. по 20 Вт |
| Кондиционер | Не хватит | Не хватит | Не хватит | 1 час в день | 3 часа в день |
| Ноутбук питанием 40 Вт/ч | 4 часа | 4 часа | 4 часа | 4 часа | 4 часа |
| ТВ | 50 Вт/ч, 3 часа в день | 50 Вт/ч, 4 часа в день | 150 Вт/ч, 4 часа в день | 150 Вт/ч, 3 часа в день | 150 Вт/ч, 4 часа в день |
| Антенна спутникового ТВ, 20 Вт/ч | 3 часа в день | 4 часа в день | 4 часа в день | 3 часа в день | 3 часа в день |
| Холодильник | Не хватит | 100 Вт/ч, 24 часа в день | 10 Вт/ч, 24 часа в день | 150 Вт/ч, 24 часа в день | 150 Вт/ч, 24 часа в день |
| Стиральная машина | Не хватит | 900 Вт/ч, 40 мин в день | 900 Вт/ч, 1 час в день | 1 500 Вт/ч, 1 час в день | 1 500 Вт/ч, 1 час в день |
| Пылесос, 900 Вт/ч | Не хватит | Не хватит | 2 раза в неделю по 1 часу | 2 раза в неделю по 1 часу | 2 раза в неделю по 1 часу |
6. Солнечные батареи «Квант»
НПП «Квант» первым предложило производство кремниевых солнечных батарей с 2-сторонней чувствительностью, а также монокристаллы арсенида галлия. Наиболее популярной моделью сегодня выступает «Квант КСМ» и ее модификация КСМ-180П. Стоимость такой батареи не превышает 18 000 руб., срок службы достигает 40 лет.
Однако приведем характеристики всех модулей. Их можно заказать как в моно-, так и в поликристалической вариации. Удельная энергетическая характеристика выше у монокристаллических панелей и достигает 200 Вт/кв.м. По сравнению с зарубежными аналогами «Квант» оптимален за счет низкой цены и относительно небольшого уменьшения КПД на протяжении всего срока службы.
| Характеристика | КСМ-80 | КСМ-90 | КСМ-100 | КСМ-180 | КСМ-190 | КСМ-205 |
|---|---|---|---|---|---|---|
| Мощность номинальная, Вт | 80–85 | 90–95 | 98–103 | 180–185 | 190–195 | 205–210 |
| Ток короткого замыкания, А | 5,4–5,6 | 5,5–5,7 | 5,8–5,9 | 5,4–5,6 | 5,5–5,9 | 5,6–6,1 |
| Напряжение холостого хода, В | 21,2–21,5 | 22,2–22,4 | 22,8–23,0 | 34,8–36,6 | 35,1–37,2 | 35,9–37,8 |
| Количество солнечных элементов | 36 | 36 | 36 | 72 | 72 | 72 |
| Габариты, мм | 1210 × 547 × 35 | 1210 × 547 × 35 | 1210 × 547 × 35 | 1586 × 806 × 35 | 1586 × 806 × 35 | 1586 × 806 × 35 |
| Коммутационная коробка, TUV | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Масса, кг | 8,5 | 8,5 | 8,5 | 16 | 16 | 16 |
| КПД, % | 17,5 | 18,3 | 18,7 | 17,8 | 18,4 | 19,0 |
7. Sun Power – портативные солнечные панели
Компания Sun Power расположена в Украине и большей частью прославилась выпускаемыми перевозными солнечными комплексами. С их помощью можно получить электричество даже в походных условиях. Эти комплексы отличаются своей мобильностью, небольшими размерами и портативностью. Имеют выход USB и обладают мощностью до 500 Вт.
Другие характеристики портативных панелей Sun Power:
- срок службы – до 30 лет;
- имеет международную сертификацию CE RoHC;

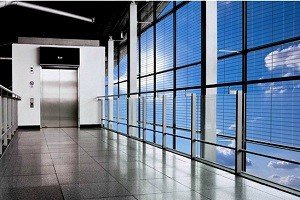

- новое поколение панелей может быть также интегрировано в фасад или крышу без потери эстетики.
Удобно использовать подобные решения в автономном освещении билбордов, дорог и участков, питании кемпингов и трейлеров, яхт и катеров.
8. «Квазар» – еще один украинский производитель
Компания «Квазар» выпускает широкий ассортимент фотовольтаического оборудования, в том числе солнечные панели и зарядные устройства. Солнечные батареи Kvazar изготавливаются из кремниевых кристаллов, выращенных на предприятии, и имеют усиленную алюминиевую базу. Гарантия качества, которая выдается производителем, немного настораживает – всего 10 лет. Однако электролюминесцентные и другие лабораторные тестирования подтверждают более длительный срок службы – до 25 лет.
Наш выбор: панели — KV175-200/24 M (монокристаллические), KV220-255M (также моно), KV210-240Р (вариант поли), в маркировке цифры указывают на мощность устройства.
Цена батарей – от 13 000 руб. (приблизительно) за 150 Вт. Кроме гелиопанелей «Квазар» выпускает фотоэлектрические преобразователи ячейками от 4 × 4 до 6 × 6 дюймов с КПД до 18,7 %.
9. ООО «Витасвет»
Московское предприятие ООО «Витасвет» выпускает одну базовую модель SSI-LS200 P3 в четырех вариациях мощности: от 225 до 240 Вт. Каждый модуль состоит из 60 кремниевых пластин типа мультикристалл и крепится на алюминиевый профиль.
Вот их основные параметры, полученные при испытаниях в нормальных условиях 800 Вт/кв.м:
| Мощность батареи, Вт | 225 | 230 | 235 | 240 |
|---|---|---|---|---|
| Макс. напряжение, В | 29,6 | 29,7 | 29,8 | 30,2 |
| Ток короткого замыкания, А | 8,1 | 8,34 | 8,41 | 8,44 |
| КПД, % | 13,5 | 13,8 | 14,1 | 14,5 |
Стоимость – 12 800 руб. за панель мощностью 240 Вт.
10. Завод «Термотрон» (г. Брянск)
Предприятие «Термотрон» производит автономные системы уличного освещения на солнечных батареях и мини-автономные солнечные станции. Первые поставляются на базе серийных модулей с высокой столбовой опорой.
Особенности автономных систем уличного освещения от «Термотрона»:
- температурный диапазон эксплуатации – -40…+50 °C;
- угол раскрытия луча – 135 на 90 градусов;
- гарантированный срок работы – 12 лет в городских условиях;
- высота опоры – от 6 до 11 м;
- мощность – от 30 до 160 Вт.
Автономная станция «Экотерм», выпускаемая заводом, будет интересна владельцам загородных домов и участков. Ее применяют также на фермах, телефонных станциях, для оснащения сельских школ, больниц, магазинов. Станция работает от дизель-генератора 14,5 кВт. Цена вырабатываемой энергии при количестве 18 фотоперерабатывающих элементов – 5,12 руб./кВт, срок окупаемости – до 5 лет (цену станции уточнять у производителя).
Заключение
Мы провели обзор нескольких ведущих предприятий так называемой фотоэнергетики России и Украины, который, надеемся, даст первичное представление о целесообразности применения солнечных батарей и позволит принять верное решение. Это не все бренды, однако наиболее популярные и доступные в продаже таковы.
(Пока оценок нет)
В 1991 году в Германии, в столице Баварии Мюнхене, открылась выставка INTERSOLAR EUROPE. На этой выставке ведущие производители систем солнечной энергетики представили свои самые новейшие разработки.
По замыслу организаторов этой выставки – компании Freiburg Wirtschaft Touristik und Messe GmbH & Co. KG – эта международная выставка была полностью посвящена использованию в различных сферах солнечных элементов фотовольтаики, а также компонентов солнечного теплоснабжения. Выставка сразу же привлекла внимание специалистов из многих стран мира. Она имела большой успех, поэтому организаторы решили сделать ее традиционной и проводить ежегодно.
На выставку, которая проходит в мае-июне, съезжаются руководители крупнейших компаний-производителей, а также компаний, использующих различные виды изделий солнечной энергетики, приезжают разработчики, инженеры, ученые, работающие в этой области.
Все хотят ознакомиться с новыми идеями, новейшими технологиями в области применения энергии солнца. Специалисты обмениваются опытом, представляют свои последние разработки. В выставочных залах можно увидеть миниатюрные зарядные устройства и самые мощные солнечные батареи, прозрачный телевизор на солнечных батареях и солнечный дом, различные приборы, устройства, машины, работающие исключительно от энергии солнца.
Эта выставка не предназначена для широкой публики, а рассчитана исключительно на профессионалов. На ее площадках проводятся семинары, конференции для специалистов, работающих в областях фотовольтаики, систем хранения энергии, возобновляемых отопительных технологий. Для презентации самых интересных разработок выделяются отдельные павильоны.
На двух последних выставках китайские и южнокорейские производители солнечных модулей представили свои новейшие изделия - панели мощностью более 300 ватт.
Солнечная батарея LG 315 N1C-G4 NeON™2
Уже из самого названия этого солнечного модуля южнокорейской компании LG следует, что заявленная мощность этого модуля составляет 315 ватт. Для компании LG очень важно выйти на рынок альтернативных источников энергии не просто в качестве одного из производителей, а в качестве одного из ведущих производителей систем фотовольтаики.
Поэтому гарантия качества продукции является одним из главных приоритетов компании. Солнечные панели разработаны и производятся с использованием самых передовых технологических процессов.
И фотопреобразователи, из которых составлена эта солнечная батарея, выполнены с наивысшими показателями качества и эффективности.
Ячейки выполнены на базе монокристаллического кремния по специальной двусторонней технологии. Благодаря своим качествам эти ячейки способны пропускать солнечные лучи, которые, отражаясь от специального покрытия тыльной стороны ячейки, способствуют повышению генерации электрического тока. То есть каждая ячейка может вырабатывать электрический ток обеими своими сторонами, повышая тем самым мощность модуля.
Модуль LG 315 N1C-G4 NeON™2. Лицевая сторона
Перед сборкой модуля каждая пластина проходит тщательнейший контроль на предмет строгого соответствия размерам (точность до микрометра) и обнаружения возможных механических повреждений. После проверки отобранные ячейки проходят очередную стадию подготовки. Для минимизации отражения солнечного света ячейки проходят стадию жидкостного травления щелочью. Ячейки с лицевой стороны ламинируются трехслойным покрытием EVA (этиленвинилацетат) и специальной отражающей пленкой с тыльной.
Модуль LG 315 N1C-G4 NeON™2. Тыльная сторона
Затем собранный модуль инкапсулируется для защиты ячеек от проникновения влаги, после чего покрывается трехмиллиметровым антибликовым противоударным стеклом. Рама модуля выполнена из анодированного профильного алюминия. На тыльной стороне устанавливается многофункциональная распределительная коробка с байпасными диодами.
Многофункциональная распределительная коробка
Благодаря такой технологии изготовления модули LG NeON ™ 2 имеют характерный черный цвет, что делает их привлекательными еще и с эстетической точки зрения.
Номинальная мощность 315 ватт.
Эффективность 19.2%
N-типа
Размеры (ДхШхТ) 1640х1000х40 миллиметров
Вес 17. 0 ± 0.5 кг
Тип разъемов МС-4
Класс защиты IP67
Стоимость модуля 30000 рублей
Солнечная батарея BenQ SunForte 333 PM096B00
В 2001 году на Тайване, в городе Синьчжу, произошло объединение двух крупных китайских компаний, работающих в области фотовольтаики. Новое объединение получило название BenQ Solar. Эта объединенная компания сразу заявила о себе, выпустив на мировые рынки высококачественные мощные гелиевые модули.
Солидная научно-исследовательская база и высокотехнологичные производственные мощности позволяют компании постоянно совершенствовать свою продукцию, внедряя самые передовые технологии. Начиная с 2013 года, компания приступила к производству гелиевых модулей по так называемой «обратно-контактной технологии.
Применение этой технологии дало возможность резко повысить мощность солнечных батарей при одновременном уменьшении размеров. Параллельно была увеличена и эффективность изделий.
Солнечная батарея SunForte PM096B00
Модуль SunForte PM096B00 – это на сегодняшний день самый мощный модуль, выпускаемый компанией BenQ Solar. Он выполнен по обратно-контактной технологии, что позволило получить выходную мощность 333 ватта при подтвержденной эффективности 20.4%.
По сравнению с традиционными модулями при равных габаритных размерах эти солнечные батареи производят значительно больше электроэнергии, что дает возможность уменьшить количество модулей и занимаемую ими площадь. Потери мощности составляют 5% за 5 лет, 13% за 25 лет эксплуатации.
Площадь, занимая обычными батареями для домашней электростанции в 4410 ватт
Площадь, занимая батареями SunForte PM096B00 для домашней электростанции в 5940 ватт
Модули сертифицированы по IEC/EN 61215 , IEC/EN 61730 и UL 1703.
Ячейки модуля ламинированы трехслойным покрытием пленки EVA, сам модуль защищен закаленным противоударным стеклом с антибликовым покрытием, толщиной 3.2 миллиметра. На тыльной стороне модуля расположена многофункциональная распределительная коробка с байпасными диодами и соединительными кабелями. Модуль заключен в профиль из анодированного алюминия, покрытого черной краской.
Основные характеристики модуля.
Номинальная мощность 333 ватта.
Эффективность 20.4%
Количество ячеек 96 (8х12) штук
Материал Монокристаллический кремний
Тип ячеек Высокоэффективные с задними проводниками
Размеры (ДхШхТ) 1559х1046х46 миллиметров
Вес 18.6
Тип разъемов ТЕ, совместимые с МС-4
Класс защиты IP67
Стоимость модуля 34000 рублей.
Солнечная батарея NeON™ 2 BiFacial
Настоящей изюминкой Мюнхенской выставки INTERSOLAR EUROPE в 2016 году стала гелиевая панель NeON™ 2 BiFacial южнокорейской компании LG, которая каждый год представляет здесь свои новейшие разработки. И в последние годы эти новинки удостаиваются высших наград выставки. Не стал исключением и 2016 год. Двусторонний гелиевый модуль NeON™ 2 BiFacial заслуженно получил очередную награду.
Гелиевая батарея компании LG NeON™ 2 BiFacial
На сегодняшний день это самый мощный модуль с повышенной эффективностью. Его прозрачные фотоэлементы собирают не только свет, попадающий на его лицевую сторону, но и отраженный, попадающий на тыльную сторону ячеек.
Обычная ячейка LG и ячейка NeON™ 2 BiFacial
Лицевая сторона этой солнечной панели при оптимальных условиях генерирует электрический ток мощностью 310 ватт. Тыльная сторона панели генерирует дополнительно до 30% мощности лицевой панели. Подтвержденная максимальная мощность модуля составляет 400 ватт! Номинальная мощность не менее 375 ватт.
Кроме того, в модуле NeON™ 2 BiFacial используется новейшая технология LG, получившая название Сello Technology™. Эта технология дала возможность перенаправить токопроводящие пути. Пути генерируемого электричества к выходу модуля были распределены на 12 тонких проводников, что позволило снизить потери электроэнергии по сравнению с традиционными схемами.
Новые технологии компании LG
Основные характеристики модуля.
Номинальная мощность 375 ватт.
Максимальная мощность 400 ватт.
Отклонение номинальной мощности 0/+3%
Эффективность 19.6%
Количество ячеек 60 (6х10) штук
Материал Монокристаллический кремний
Тип разъемов МС-4
Класс защиты IP67
Солнечная батарея NeON™ 2 BiFacial на выставке INTERSOLAR EUROPE 2016
С 31 мая по 2 июня 2017 года в Мюнхене будет проходить очередная выставка INTERSOLAR EUROPE. И нет сомнения в том, что на ней появятся очередные новинки и солнечные модули гораздо большей мощности. Наука ведь не стоит на месте.
Получил партию солнечных панелей мощностью по 100 ватт, 12 вольт поли кристалл, в данном видео можно будет посмотреть насколько солнечные панели удешевили, чтобы поддержать низкую цену. В данном ролике я вам покажу первые недостатки, которые я увидел сразу на данной панели, после того как достал. Опять таки место на карте кончилось не в подходящий момент, отсюда часть я допишу текстом.
Солнечные элементы используются с КПД 22% и 4 шины на элемент, это хороший плюс, но если учесть что провода, которые стали устанавливать, обычная медь и реального сечения 2.5 квадрата, и при этом они не припаиваются, а завальцовываются. То, это либо минус, либо как бесплатный подарок. Так как МС4 коннекторы, которые используются на проводах, ну и сама коробка с резинками под IP65 сделаны из очень низкого качества пластика. Причем, если коробка сделана из еще терпимого качества пластика, то МС4 тут одноразовые. Если вы не планируете ставить на постоянную дислокацию на улицу, то тут еще можно смирится. А вот если вы берете подобные панели именно для постоянной установки, то тут сразу стоит запастись качественными проводами, заглушками под коробки и качественными МС4 коннекторами.
Зато провода в этой партии идут уже длинные, проверить или временно подключится пойдут. Но все таки рекомендую использовать другие коннекторы и провода хотя-бы 6 квадратов.
Что касаемо профиля панели, то тут явное удешевление почти в два раза по сравнению с панелями 2016 года. Зато наверно, это единственный производитель с такой демократичной ценой за солнечную панель на рынке. Ведь самое главное — это не провода и коробки или профиль, а именно стекло, бутерброд из пластика и Ева пленки, и солнечных элементы.
Более короткий тест солнечной панели 2017 года уже отснят и появится чуть позже. В этом ролике я даю информацию тем, кто еще тешит себя надеждой, что цена будет ниже, а панели все таки будут выше по качеству. К сожалению, стоимость панелей варьируется по разным факторам, и тут так же сильно влияет честность перекупщиков к завышению стоимости на единицу солнечной энергии, которая может быть не оправдано завышенной при низком качестве сборки панели.
Да и по качеству сборки солнечных панелей экспертов у нас мало, а чтобы что-то знать про панели нужно иметь представление о рынке и меняющихся тенденциях в сборке солнечных панелей. Узнай, как игроки казино зарабатывают на этом реальные деньги играя на игровых автоматах онлайн.
Данное видео снималось в день получения солнечных панелей, которые получила компания Эксморк в этом году.
Прошло совсем немного времени с момента предыдущего рекорда эффективности солнечных панелей – австралийские ученые смогли добиться результата в 35% – и вот теперь новое достижение от исследователей Федеральной политехнической школы Лозанны (EPFL), которое может перевернуть рынок современной фотовольтаики.
Солнечные батареи с эффективностью порядка 36% разработанные стартапом Insolight могут производить в два раза больше энергии, чем традиционные панели. Такой высокий показатель получил подтверждение после независимых тестов, проведенных немецким Институтом Фраунгофера.
Молодая швейцарская компания предлагает использовать технологию, в основе которой лежит ультратонкая структура, фокусирующая солнечные лучи на небольшой площади поверхности высокоэффективных элементов. Эти суперсегменты имеют очень много слоев, которые поглощают волны разной длины и обеспечивают коэффициент преобразования в 42%. В результате получается плоская солнечная установка с рекордно высоким КПД в 36,4%.
Элементы очень дорогие и потому в обычной жизни мало применимы. Но инженеры Insolight снизили стоимость, использовав сегменты площадью всего несколько квадратных миллиметров. Весь свет, падающий на панель, фокусируется на этих участках с помощью прозрачной пластиковой пластины, в которую интегрирован массив миллиметровых линз.
Положение рабочей пластины меняется по мере движения солнца с помощью системы слежения, оборудованной фотосенсором. Смещение всего на несколько миллиметров в течение дня позволяет улавливать 100% солнечных лучей независимо от угла падения.
Свой прототип компания разработала и изготовила в Лаборатории прикладных фотонных устройств Федеральной Политехнической школы Лозанны (EPFL) по программе Innogrants, предназначенной для поддержки перспективных стартапов.
Похожие системы уже демонстрировались в нескольких лабораториях, но данное решение, по словам разработчиков, отличает почти полная готовность к внедрению. «Все компоненты были изначально спроектированы, так, чтобы их было легко выпускать в массовых масштабах», - заявил Мэтью Акерманн (Mathieu Ackermann), один из трёх выпускников EPFL, ставших учредителями Insolight.
Теперь им предстоит подтвердить экономический потенциал своей концепции, создав на её основе систему, пригодную для массового рынка.
20 лет назад электричество, добытое из солнечной энергии, казалось нам просто фантастикой. Но уже сегодня уже никого не удивишь.
Жители стран Европы давно поняли все преимущества солнечной энергии, и теперь освещают улицы, обогревают дома, заряжают различные приборы и т.д. В этом обзоре речь пойдет солнечных батареях нового поколения, созданных для облегчения нашей жизни и сохранения окружающей среды.
Типы СБ
Принцип работы солнечной батареи. (Для увеличения нажмите) Сегодня насчитывается более десяти видов солнечных устройств, которые используются в той или иной отрасли. Каждый вид имеет свои характеристики и эксплуатационные особенности.
Принцип работы кремниевых солнечных батарей: на кремниевую (кремниево-водородную) панель попадает солнечный свет. В свою очередь, материал пластины изменяет направление орбит электронов, после чего преобразователи дают электрический ток.
Эти устройства можно условно поделить на четыре вида. Ниже рассмотрим их подробнее.
Монокристаллические пластины
Монокристаллическая СБ Отличие этих преобразователей в том, что светочувствительные ячейки направлены только в одну сторону.
Это дает возможность получать самый высокий КПД - до 26%. Но при этом панель должна все время быть направлена на источник света (Солнце), иначе мощность отдачи существенно снижается.
Другими словами, такая панель хороша только в солнечную погоду. Вечером и в пасмурный день такой вид панелей дает немного энергии. Такая батарея станет оптимальной для южных районов нашей страны.
Поликристаллические солнечные панели
Поликристаллическая СБ Пластины солнечных панелей содержат кристаллы кремния, которые направлены в разные стороны, что дает относительно низкий КПД (16-18%).
Однако главным преимуществом этого вида солнечных панелей - в отличной эффективности при плохом и рассеянном свете.
Такая батарея все равно будет питать аккумуляторы в пасмурную погоду.
Аморфные панели
Аморфная СБ Аморфные пластины получают путем напыления кремния и примесей в вакууме. Слой кремния наносится на прочный слой специальной фольги. КПД подобных устройств достаточно низкий, не более 8-9%.
Низкая «отдача» объясняется тем, что под действием солнечных лучей тонкий слой кремния выгорает.
Практика показывает, что после двух-трех месяцев активной эксплуатации аморфной солнечной панели эффективность падает на 12-16%, в зависимости от производителя. Срок службы таких панелей не более трех лет.
Преимущество их в низкой стоимости и возможности преобразовывать энергию даже в дождливую погоду и туман.
Гибридные солнечные панели
Гибридные СБ Особенность таких блоков в том, что в них объединены аморфный кремний и монокристаллы. По параметрам панели похожи на поликристаллические аналоги.
Особенность таких преобразователей в лучшем преобразовании солнечной энергии в условиях рассеянного света.
Полимерные батареи

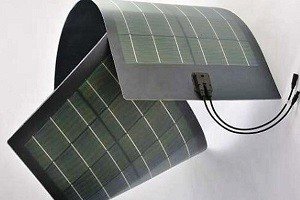

Полимерная СБ Многие пользователи считают, что это перспективная альтернатива сегодняшним панелям из кремния. Это пленка, состоящая из полимерного напыления, алюминиевых проводников и защитного слоя.
Особенность ее в том, что она легкая, удобно гнется, скручивается и не ломается. КПД такой батареи составляет всего 4-6%, однако низкая стоимость и удобное использование делает такой вид солнечной батареи очень популярной.
Совет специалистов: чтобы сэкономить время, нервы и деньги, покупайте солнечное оборудование в специализированных магазинах и на проверенных сайтах.
Новые разработки
С каждым днем технологии стремительно развиваются, и производство солнечных моделей не стоит на месте. Предлагаем ознакомиться с последними новинками на рынке солнечных систем.
Солнечная черепица
Солнечная черепица Дабы не испортить эстетику кровли дома и при этом получать бесплатную энергию солнца, можно рассмотреть вариант с покупкой солнечной черепицы. Этот отделочный материал состоит из достаточно прочного корпуса и встроенных фотоэлементов.
Кровельное покрытие вырабатывает достаточно энергии, которую можно использовать в бытовых условиях. При использовании такого материала-оборудования можно питать отдельно выделенную электросеть или сбрасывать электроэнергию в общую сеть.
В любом случае общие затраты на электроэнергию снижаются.
Лидером по производству солнечной черепицы является компания из России - «Инноватикс». Вот уже более десяти лет она продает высококачественные отделочные материалы со встроенными фотоэлементами.
Интересно, что такую черепицу тяжело отличить от обычного кровельного материала даже при близком расстоянии.
Преимущества солнечной черепицы:
- Полупроводниковый материал, который используется при соединении фотоэлементов, сократили в 4 раза.
- Инновационная система фокусировки солнечного света позволяет получать в 5 раз больше энергии.
- Средний срок эксплуатации солнечной черепицы составляет 20 лет.
- Относительно небольшой вес черепицы не имеет негативного давления на кровлю.
- Прочность солнечной черепицы позволяет ее использовать при любых погодных условиях. Черепица спокойно выдерживает град и другие осадки.
- Простота креплений позволяет надежно устанавливать черепицу в самые короткие сроки.
Солнечное окно
Солнечное окно Буквально три года назад на рынке солнечных технологий появилась новая разработка американских конструкторов из «Pythagorus Solar Windows». Суть инновации в том, чтобы использовать оконное стекло в качестве панели, добывающей солнечную энергию.
Подобные панели по полной используют в высотках европейских городов. Это позволяет существенно экономить электроэнергию.
Технология солнечных окон представляет собой использование фотоэлементов в виде кремниевых полос, встроенных между стеклами. Помимо того, что окна будут вырабатывать дополнительную электроэнергию, в дополнение окно будет защищать комнату от перегрева, задерживая солнечный свет. Внешне солнечные окна похожи на привычные жалюзи.
Другой производитель солнечных окон «Solaris Plus» предлагает использовать специальные стекла, обработанные специальным кремниевым напылением. Полосы будут преобразовывать солнечные лучи в электроэнергию, которая будет питать АКБ через полупрозрачные проводники.
Гибридные фотоэлементы
В 2015 году американскими конструкторами были разработаны гибридные фотоэлементы, позволяющие преобразовывать электроэнергию не только из солнечного света, но и тепла. Суть конструкции заключается в применении фотоэлементов из кремния и полимерной пленки «PEDOT».
Фотоэлемент фиксируется с пироэлектрической пленкой и соединяется с термоэлектрическим оборудованием, способным преобразовывать тепло в электрический ток.
Тестирование новой гибридной технологии показало, что новая термическая пленка способна вырабатывать в 10 раз больше электроэнергии, чем стандартная солнечная панель.
Системы на основе биологической энергии
Исследования, проводимые специалистами из университета Кембриджа, пока не дали конкретных результатов в области разработки солнечных систем нового поколения, преобразовывающих биологическую энергию (фотосинтез). Последние результаты показали КПД менее 0.4 %.
Но разработки не останавливаются, а ученые обещают, что в ближайшем будущем получать энергию от биологических солнечных систем.
Варианты таких батарей впечатляют:
- Лампа дневного света, работающая от обычного лесного мха.
- Электростанции в виде больших листьев.
- Панели из растений для домашнего пользования.
- Мачты из растений, из которых будут добывать электроэнергию и многое другое.
Надеемся на то, что в скором будущем гелиосистемы нового поколения будут использоваться по максимуму. Это даст возможность обеспечить электроэнергией каждый дом на планете, без вреда для окружающей среды.
Смотрите видео, в котором рассказывается о солнечных батареях нового поколения:
