Дачный дизайн коптильни барбекю с кирпича. Мангал-коптильня из кирпича своими руками – чертежи и фото, пошаговая инструкция, особенности, порядовка и примеры конструкций

В нашей стране практически у каждого владельца дачного или приусадебного участка имеется в наличии мангал. Кроме физического труда на лоне природы, хочется еще и отдохнуть, отведав при этом вкусного жареного мяса. Что же еще может быть лучше? Оказывается, может! Наряду с шашлыком есть возможность приготовить отменные копченые деликатесы.

Особенности мангалов

Что же представляет собой мангал-коптильня? Одним словом – это конструкция, позволяющая приготовить вкусный шашлык, сочный стейк и, помимо всего, закоптить рыбу. За счет того, что дым не уходит просто так, а направляется в камеру для копчения, эксплуатация такого устройства получается более функциональной.

По виду обыкновенная шашлычница знакома любому человеку.

Вариант совмещения вместе с коптильней или грилем, позволяет придать любому продукту неповторимый вкус и аромат.

Отдельные виды конструкций могут предусматривать в своем функционале как холодное, так и горячее копчение. Этот нюанс рекомендуется учитывать во время проектирования коптильни. Кроме того, жаровни могут быть как переносными, так и стационарными.

Еще коптильни подразделяются по виду используемого топлива:

  • твердый горючий материал – дрова, брикеты, древесный уголь;
  • газовый розжиг – скорее всего, это уже будет разновидность аэрогриля, а не жаровня;
  • электричество – популярный вариант домашних мангалов, но мясо, приготовленное на подобных устройствах, почему-то называют «искусственным».

Предпочтение чаще всего отдается металлическим конструкциям. Изготовить такое приспособление намного проще. В эксплуатации мангал-коптильня из металла намного компактнее и дешевле. Если проект предполагает наличие колес, то и с перемещением особых хлопот не будет.

Виды конструкций

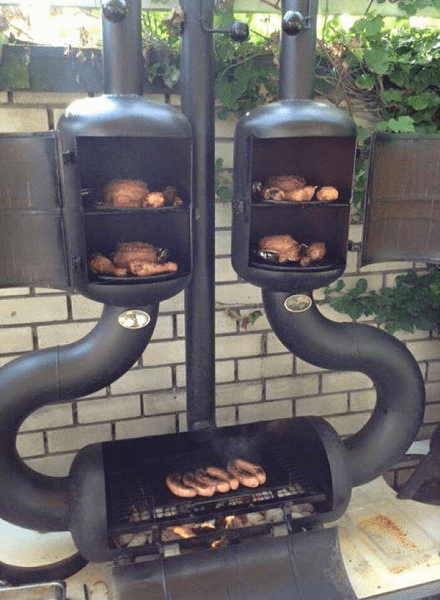

С точки зрения дизайна, у металлических мангалов-коптилен вид намного проще, чем у капитальных кирпичных образцов. Кроме того, много места такой мангал не занимает. Даже когда конструкция уже готова всегда есть возможность что-то добавить или изменить.

Преимущества мангала-коптильни из металла можно обобщить следующим образом:

  • удобная эксплуатация;
  • повышенная функциональность;
  • конструкция довольно компактная;
  • готовые заводские варианты доступны, так же как и материалы для их изготовления;
  • простота и легкость сборки, большое количество вариантов внешнего вида.

По сути, недостатков у таких конструкций нет, за исключением дополнительной внешней обработки , когда все собрано собственноручно. Иногда можно услышать реплики о том, что у самодельных мангалов получается топорный вид, но так можно говорить не обо всех моделях. Также необходимо помнить о том, что металл быстро нагревается и по неосторожности можно получить ожог.

Жители частных домов или дачники, предпочитающие проводить большую часть своего времени на своем участке, со временем начинают задумываться о сооружении многопрофильной конструкции для приготовления пищи. Уличные печи, выполненные по версии «три в одном» совмещая в себе мангал, коптильню и барбекю в стационарном варианте могут стать излюбленным местом времяпровождения хозяев и гостей во время вечеринок.

Во время возведения таких конструкций можно получить бесценный опыт по постройке печей и каминному делу.

Полученные знания в дальнейшем могут пригодиться при оборудовании камина или печи уже внутри дома.

Построенный своими руками проект из кирпича в скором времени станет своеобразной уличной кухней на приусадебном участке. Впоследствии, если позволяют время и силы, можно будет совместно пристроить азиатскую печь-тандыр, разделочный стол с мойкой, место для хранения дров и небольшую бытовую печку. Чтобы в дальнейшем уберечь себя от непогоды, а печь от разрушительного действия влаги рекомендуется свою печь устанавливать в беседке под крышей или под навесом. Также следует учесть меры пожарной безопасности и причинение неудобств соседям.

Сегодня представлено множество моделей мангалов-коптилен стационарного исполнения. Но с другой стороны, нелишним будет проявить фантазию и составить собственный проект, отвечающий всем запросам.

Но отдельные факторы все же должны быть в наличии:

  • оптимальная стоимость и качество материала и работ;
  • как можно долгий срок эксплуатации;
  • наличие нескольких функций в работе;
  • грамотный проект и месторасположение;
  • защита от воздействия атмосферных явлений.

Ну а теперь немного о достоинствах кирпичного мангала:

  • Мангал из кирпича прослужит долго, ведь этот материал в отличие от металла не поддается коррозии.
  • Кирпичная кладка отлично сохраняет тепло, что позволяет экономить на топливе и приготовить хорошо прожаренное блюдо.
  • Кирпич, конечно же, достается тоже за деньги, однако он дешевле и его легче приобрести. Кроме того, с ним удобнее работать не имея специальных инструментов.

Из минусов можно выделить невозможность переноса на другое место и большие размеры.

Однако если нет возможности работать с металлом, то коптильня из кирпича будет одним из оптимальных вариантов обустройства приусадебного участка.

Материалы для изготовления

Традиционно любители природы, предпочитающие дачный отдых готовят мясо, да и другие продукты на свежем воздухе. Мангал можно купить в магазине или смастерить самостоятельно. Во всяком случае, всегда станет вопрос о выборе материала, из которого изготовлено это приспособление.

Обычно для изготовления мангалов используется:

  • металл;
  • камень или кирпич;
  • бетон.

Для передвижных мангалов чаще всего используется металлическая конструкция, тогда как для стационарных сооружений чаще всего применим кирпич, хотя допускаются и смешанные варианты.

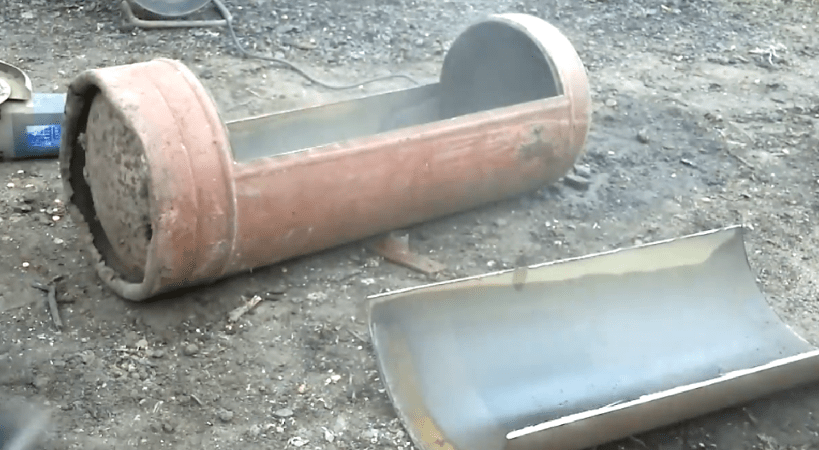

Мангал-коптильня из металла может быть вылит из чугунного сплава либо сварен из стальных элементов.

Часто встречаются кованые образцы, отличающиеся довольно красивыми элементами декорирования. Кованый мангал менее подвержен действию высоких температур.

Однако в металлических конструкциях есть некоторые недочеты. Если не рассматривать дорогие модели в художественном исполнении, то металлические шашлычницы сделанные самостоятельно намного хуже смотрятся на общем фоне дачного участка. К тому же металлические части чаще подвержены коррозии, поэтому при изготовлении рекомендуется использовать нержавейку (нержавеющую сталь) либо обрабатывать все части мангала огнестойким покрытием.

Мангалы-коптильни, построенные из камня, имеют более презентабельный внешний вид и, конечно же, отлично вписываются в дизайн дачного участка. Но необходимо учесть, что слишком частое использование такого приспособления значительно снижает сроки его эксплуатации. Специалисты рекомендуют на начальных этапах строительства мангала из кирпича применять специальные скрепляющие растворы и металлические вставки для придания устойчивости конструкции. Для кладки необходимо использовать огнеупорный кирпич и ни в коем случае силикатный.

Кроме того, домашние умельцы предлагают еще одну интересную конструкцию.

Так как приусадебные участки имеют различные размеры, то порой бывает трудно определиться с размером, чтобы вписаться в общий интерьер дачи. Поэтому наряду с разборными конструкциями из металла появился вариант мангала-коптильни из газового баллона. Эта версия мангала отличается простотой и малыми затратами.

Каждый материал, применяемый для изготовления мангалов, имеет свои достоинства:

  • каменный отличается своей долговечностью;
  • кирпич сохраняет жар продолжительное время;
  • металлический мангал-коптильня очень быстро прогревается.

Поэтому при выборе материала лучше всего руководствоваться собственными предпочтениями.

Как сделать мангал-коптильню своими руками?

Принципом при создании конструкции всегда считаются грамотно составленные чертежи. На просторах всемирной сети можно найти множество вариантов. Однако любой чертеж следует тщательно проверить на точность, иначе потом исправить ошибки будет затруднительно.

Отличительные черты различных образцов предоставляют возможность использовать жаровню не только для жарки, но и для копчения продуктов. Многофункциональная конструкция имеет преимущество в виде экономии места, времени и средств. Однако все эти факторы следует учитывать еще на стадии проектирования.

В большинстве случаев при сооружении жаровни или коптильни предпочтение отдается металлу.

На начальном этапе схема должна содержать все размеры и допуски, чтобы в дальнейшем при сборке не возникло путаницы.

Кроме стандартных образцов коптильни, можно применить вариант сооружения из двух металлических бочек. Идеально подойдут для этого два старых газовых баллона. Такая версия более массивна и скорее будет относиться к разряду стационарных конструкций, ведь для перемещения такой жаровни потребуется помощь нескольких человек.

Возведение кирпичной коптильни начинается с заливки основания. После того как фундамент наберет прочность можно начинать кладку кирпича, предварительно вымоченного в воде. Вымачивание требуется для того, чтобы в дальнейшем кирпич не впитывал влагу из раствора. Необходимо использовать сорта печного кирпича, устойчивого к сильному нагреву.

Кирпичные барбекю со встроенными коптильнями возводятся на приусадебных или дачных участках. Конструкции занимают пространство от одного квадратного метра до десяти и более.

Простые постройки включают только решетку для барбекю и коптильный шкаф, а сложные дополнены отсеками для дров, дополнительными печками, мойками и разделочными столами.

Основным материалом для постройки служит огнеупорный кирпич , а дополнительные элементы (дверцы топок, решетки для барбекю и т. д.) изготавливаются из стали и чугуна.

Плюсы и минусы строительства барбекю с коптильней из кирпича своими руками

К преимуществам самостоятельного изготовления коптильни с барбекю относят:

  • возможность самостоятельно планировать тип конструкции;
  • контроль всех этапов строительства;
  • экономию на материалах и оплате рабочей силы.

Важно! Чтобы построить сложную конструкцию своими руками, потребуется тщательное планирование всех этапов строительства и грамотный инженерный расчёт.

Основной минус изготовления коптильни своими руками — сложность процедуры для людей, не имеющих опыта в строительстве.

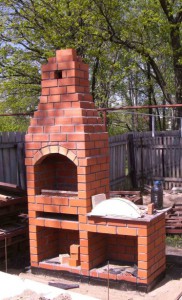

Фото 1. Печь барбекю с коптильней из кирпича. Также устройство оборудовано мойкой и варочной плитой.

Выбор проекта печи мангала, порядовка

При выборе проекта учитывается количество свободного места на участке, функции, которые будет выполнять готовая постройка и материальные возможности.

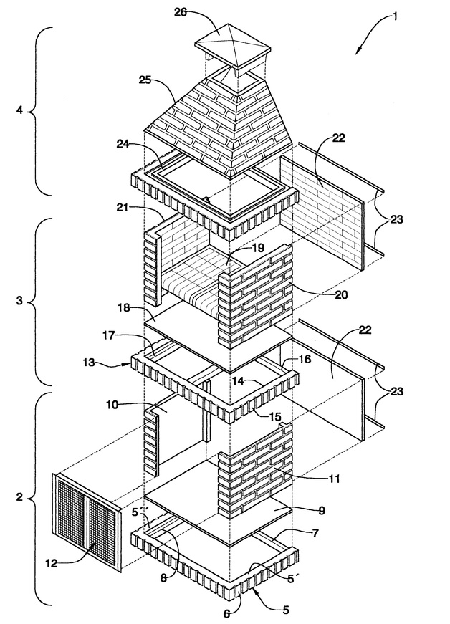

Фото 2. Проект печи мангала с коптильней из кирпича, выполненный в специальной компьютерной программе.

Основные элементы, присутствующие в каждой коптильне с барбекю:

  • топка;
  • решетка для барбекю, мангала;
  • коптильная камера;
  • дымоходная труба.

Топок может быть несколько , каждая располагается под коптильным шкафом или решеткой для барбекю. Дымоходные трубы от коптильной камеры и барбекю соединяются вверху в общую трубу.

Типичные варианты конструкции коптилен с барбекю:

  1. барбекю с верхней коптильней;
  2. угловая коптильня;
  3. коптильня по типу «русская печь»;
  4. коптильня с открытой решеткой барбекю.

Первый вариант, в котором коптильная камера располагается прямо над решеткой для барбекю, занимает мало места (1—1,5 кв. м ) и подходит для постройки на небольших участках.

Во втором варианте основной очаг с барбекю располагается по центру , а по бокам находятся две дополнительные топки с плитой и коптильным шкафом над ними. Боковые топки расположены под прямым углом друг к другу, так они делают конструкцию удобной для установки в углу дачного дома или веранды.

Фото 3. Пошаговая схема порядовки кирпичной печи барбекю с коптильней. Включает 33 ряда.

Коптильня по типу русской печи имеет угловой центральный дымоход, несколько топок и основной дымоход . Помимо коптильной камеры и места для барбекю, оборудована духовым шкафом, плитой и местом для сушки дров. Такой проект выбирают при наличии достаточного пространства и готовности нести расходы на строительные материалы.

Вертикальная коптильня с пристроенным сбоку открытым очагом для барбекю, без дымохода, годится только для установки на улице. Открытая решетка для барбекю позволяет повару подходить к прибору с любой стороны.

Подготовка к постройке

При выборе кирпича учитывается не только его расцветка и размеры, но и маркировка . Для стандартной конструкции потребуются два вида кирпича :

  • огнеупорный;
  • строительный.

Огнеупорный печной кирпич выбирается с маркировкой ШБ-I или ПБ-I , а для больших конструкций — марки ШАК.

Внимание! Гулкий звук при простукивании кирпича означает наличие пустот и низкое качество, а мелкая крошка при раскалывании говорит о небольшой прочности или возможном использовании материала ранее.

Для возведения элементов конструкции, не подвергающихся воздействию высоких температур, подходит строительный глиняный кирпич марок М-125 или М-150.

Для скрепляющего раствора берётся либо огнеупорный цемент , либо обыкновенный с добавлением известняка.

Оценочная смета

Для постройки стандартного уличного варианта , состоящего из решетки с топкой для приготовления барбекю и коптильной камеры для горячего копчения, потребуются следующие материалы:

  • кирпич огнеупорный — 50—80 штук, 800—1600 рублей;
  • кирпич глиняный — 230—250 штук, 1900—2500 рублей;
  • цемент — 2—3 мешка по 40 кг, 500—800 рублей;
  • щебень и арматура для фундамента — 500—1000 рублей;
  • уголки, петли и металл для решетки — 500—1500 рублей;
  • дверцы для топки — 500—1000 рублей .

Итого, для строительства коптильни с барбекю потребуется от 5000 до 8500 рублей . Стоимость дополнительных элементов (светильника, мойки, декоративной облицовки) может увеличить общую сумму на 2000—4000 рублей.

Вам также будет интересно:

Необходимые инструменты

Основной список инструментов и вспомогательных материалов для постройки уличной конструкции включает в себя:

  • лопату и правило;
  • доски для опалубки;
  • гидроизолирующую плёнку;
  • сварочный аппарат;
  • мастерок и молоток для кладки;
  • песок и известняк для раствора;
  • плоскогубцы, гвозди и молоток.

Для размешивания раствора цемента понадобится ведро или бак . При кладке для выравнивания используется бечёвка и строительный уровень.

Процесс изготовления

Последовательность основных шагов по изготовлению барбекю с коптильней:

  1. заливка фундамента;
  2. кладка топки из огнеупорного кирпича;
  3. установка решеток, дверец и камер для копчения;
  4. кладка внешнего корпуса и дымохода;
  5. установка внешних элементов.

Перед проведением работ на участке выбирается и расчищается место для строительства в соответствии с выбранным чертежом конструкции.

Установка фундамента

Фундаментом заливается площадь под будущим устройством из кирпича так, чтобы границы фундамента выступали на 5—10 см за края кирпичной кладки.

Фото 4. Процесс изготовления фундамента в форме дуги под печь барбекю. Поверх цемента необходимо покрытие из герметичной плёнки.

Алгоритм заливки фундамента:

  1. Снимается верхний плодородный слой почвы и выкапывается яма глубиной 0,4—0,8 метра .
  2. На дно ямы насыпается щебень слоем 0,1—0,3 метра.
  3. По краям ямы сколачивается опалубка из досок толщиной 10—20 мм.
  4. Из арматурных прутьев при помощи сварки собирается решетчатая конструкция-вязка с ячейками.
  5. Арматурная вязка заливается раствором цемента поэтапно, каждые 15 см слоя высыхают не менее суток.
  6. Верхний слой фундамента выравнивается и накрывается герметичной плёнкой до полного высыхания.

Средний диаметр арматурной ячейки составляет 10—25 см , а диаметр прута — 10—15 мм . Для приготовления раствора цемента берётся 3 части крупного песка, 1 часть мелкой щебёнки или гравия и одна часть цемента.

Справка. Глубина ямы под фундамент выбирается тем больше, чем меньше стабильность почвенного слоя. В заболоченной местности глубину фундамента увеличивают до 1 метра.

Для защиты будущей конструкции от влаги выступ фундамента над слоем почвы делается высотой 4—8 см.

Как построить основную часть барбекю

Возведение основной части начинается не ранее, чем через неделю после заливки последнего слоя фундамента и включает в себя следующие шаги:

  1. Укладка первого слоя кирпичей без раствора и его выравнивание.
  2. Натягивание бечёвки и кладка кирпичей до верха топки , закрепление петель для печной дверцы и дверцы поддувала.
  3. Установка опорных досок для кладки плоского потолка из кирпича над отсеком для дров внизу.
  4. Установка арматурных прутьев для кладки потолка отсека для дров.
  5. Кладка кирпича до основания коптильной камеры в дымоходе.
  6. Установка нижней части решетки для коптильной камеры из прутьев диаметром не менее 1,5 см.
  7. Кладка кирпичного слоя для охлаждения дыма, кирпичи кладутся на небольшом (1—2 см ) расстоянии друг от друга прямо на стальные прутья без раствора.
  8. Закрепление уголков для обустройства решётки над очагом для барбекю.
  9. Кладка остального дымохода и установка крючьев для копчения продуктов вверху коптильной камеры.

Через каждые 3 слоя кладки важно проверять строительным уровнем все стороны постройки. Для связки глиняных кирпичей раствор приготавливается в виде смеси песка и цемента в отношении 3 к 1.

Раствор для скрепления огнеупорных кирпичей приготавливается из расчёта:

  • 2 части цемента;
  • 5 частей песка;
  • 3 части гашеного известняка.

Все части смешиваются и разбавляются водой до сметанной консистенции.

Кирпичи на нижней решетке коптильной камеры служат для охлаждения дыма для копчения. Поверх этих кирпичей ставится поддон для сбора жира.

Решётка для барбекю сваривается из стальных прутьев диаметром 0,8—1,5 см и устанавливается над основной топкой.

Справка. Возможен вариант конструкции уличной коптильни, когда между отделением для барбекю и коптильной камерой нет прохода для дыма, а вместо хранилища для дров устанавливается дополнительная топка.

Такой вариант позволяет использовать одну древесину для копчения продуктов, а другую — для приготовления барбекю.

Помимо крючьев, в коптильной камере возможна установка коптильной решётки, располагающейся ниже верха коптильной камеры на расстоянии 15—20 см . Для упрощения конструкции арку в коптильном очаге допустимо упразднить, установив на её месте горизонтальные арматурные прутья с расположенными на них кирпичами.

Внешнее обустройство

После завершения постройки основной конструкции ей требуется время для высыхания связующего раствора — от 7 до 15 дней , в зависимости от погоды.

Фото 5. Кирпичная печь барбекю с коптильней. Облицовка устройства выполнена декоративным искусственным камнем.

За это время устанавливаются дополнительные декоративные и вспомогательные элементы:

  • освещение;
  • мойка;
  • облицовка.

Внимание! Запрещено располагать осветительные провода на дымоходе и вблизи топки, а также крепить их металлическими скобами к кирпичу, так как это может вызвать короткое замыкание и поражение электрическим током.

Оптимальное расположение проводов — на внешних вертикальных опорах, отстоящих от основной конструкции на расстоянии 1—1,5 метра.

Покрытие коптильни декоративной облицовочной плиткой возможно через неделю после завершения кладки с применением жаростойких марок плиточного клея.

Требования безопасности

При использовании готовой коптильни с барбекю важно соблюдать требования противопожарной безопасности. Нельзя хранить ближе полутора метров к топке легковоспламеняющиеся вещества и предметы:

  • канистры с бензином;
  • газовые баллоны;
  • горючие смеси и т. д.

Важно! Огнеупорные печные кирпичи теряют часть прочности после зимних заморозков, и могут выдержать максимум 15 циклов замораживания, поэтому через 10—15 лет эксплуатации важно проверять весной прочность конструкции дымохода и топки.

Удобное пространственное расположение коптильни-барбекю по отношению к дому и наличие проходов к очагу минимум с двух сторон сделают приготовление пищи удобным и безопасным.

Эксплуатация

После постройки и полного высыхания скрепляющего раствора можно начинать использовать коптильню. В первую очередь во всех топках разводится огонь для прогрева конструкции и проверки тяги.

Будь первым!

Средняя оценка: 0 из 5 .
Оценили: 0 читателей .

Обычный мангал на даче стал давно уже неотъемлемой частью отдыха на природе. А вот мангал коптильня из кирпича своими руками собранная такое распространение еще не получила, хотя тенденция к популярности наблюдается очень интенсивная.

Судите сами: это и отличное украшение дачного участка в целом и беседки в частности, это и камин, это и та чудо-печь, что сможет порадовать вас и ваших близких деликатесами. Для строительства печи с мангалом и коптильней вам потребуются:

  • кирпич (обычный, шамотный и облицовочный);
  • глина и песок;
  • кельма;
  • листовая сталь (лучше, если это будет нержавейка);
  • металлические уголки;
  • строительный уровень;
  • болгарка;
  • сварочный аппарат.

В список был включен минимум материалов и инструментов. Количество кирпича не указано, поскольку для разных конструкций печи потребуется различное количество материала. Мы же рассматриваем самый простой и доступный вариант сооружения.

Как готовится фундамент для печи

Уличная печь должна находиться на прочном фундаменте и иметь гидроизоляцию от почвы. Поэтому строить ее начинают с подготовки основания. Под сооружение потребуется выбрать грунт на квадрате, площадью в 1 кв. м на глубину 30-40 см. По краям получившегося квадрата устанавливают доски для опалубки и заливают пространство бетоном. Если вы будете делать конструкцию массивной, то фундамент желательно армировать. Высохший бетон покрывается слоем гидроизолятора.

Теперь на него необходимо уложить 2 слоя кирпича, соблюдая перевязь. Третий слой выкладывается только по контуру, делая в лицевой части небольшой промежуток. Сюда необходимо будет вставить дверку. Если у вас есть эта деталь заводского производства, то вы просто ориентируетесь по имеющемуся размеру. Не забывайте, что дверка связывается с корпусом печи за счет проволоки. Необходимо использовать для этих целей проволоку мягкую, но устойчивую к перекаливанию. Дверка проволокой крепится как в нижней, так и в верхней части. Над дверкой должен размещаться слой кирпича.

Вернуться к оглавлению

Зольник и под для огня

Следующим этапом потребуется обустроить зольник печи (место, где будут собираться остатки горения). Обычно сразу над зольником располагают колосники – решетку из чугуна. Если же уличная печь будет использоваться как мангал, то колосники либо вовсе не устанавливаются, либо место им отводится в одной части жаровни, чтобы была возможность впоследствии сгрести пепел и угли.

Сам же огонь будет разводиться на той части печи, которая называется подом. Именно теперь и необходимо монтировать под. Сначала на верхний слой последнего ряда укладываются уголки из металла, которые будут поддерживать кирпичи. Первый слой можно выложить из обычного кирпича, второй слой будет подвергаться избыточным температурам, поэтому кирпич должен использоваться шамотный. Между слоями возможна пересыпка из крупнозернистого песка и шамота (маленьких частей обожженной глины). Такая мера позволит защитить все элементы из металла (уголки) от перегрева и деформации. Стенки жаровни выкладываются тоже из огнеупорного кирпича. Кладку ведут обычно, но после каждого второго слоя следует обеспечить небольшие выемки в кирпичной кладке. Это нужно для того, чтобы можно было устанавливать упоры для шампуров или решетки для барбекю на разной высоте. После 5 слоя в одну из боковых сторон делается отступ для выхода дыма. Он делается на 2 слоя кирпича. Дальше располагаются еще 2 слоя кирпича, после чего необходимо сделать верхний свод жаровни.

Вернуться к оглавлению

Коптильная камера в конструкции

Коптильня может быть выполнена как из кирпича, так и из металла.

Кирпичный вариант коптильни менее предпочтителен, так как со временем кирпич накопит запахи и жир, что станет средой для развития микроорганизмов. Лучше из нержавеющей стали сварить ящик, имеющий дверку и патрубки для входа и выхода дыма. Обычно эти патрубки располагаются по диагонали шкафа, чтобы дым равномерно охватывал все пространство, и продукты коптились равномерно по всему объему.

Такой шкаф и нужно установить в конструкцию и плотно обложить его кирпичом. Над шкафом достаточно иметь 2-3 слоя кирпича. Чертежи профессиональных мастеров по кладке печей предполагают использование для коптильни эффекта термоса. Для этих целей между стенками шкафа и кирпичной кладкой укладывается слой минеральной ваты. С точки зрения физики такая мера является излишней, так как тепло от стенок печи не будет передаваться шкафу коптильни. Копчение будет вестись только за счет температуры дыма.

А теперь необходимо соединить выходной патрубок шкафа коптильни с трубой. Обычно мастера используют готовые трубы из металла или керамики. Первый вариант однозначно следует отбросить: достаточно будет трубе остыть, как саму печь трудно будет разжечь по причине образования в трубе зоны холода из-за наличия конденсата. Этот же конденсат добавит и еще одно неудобство – в коптильню постоянно будет стекать влага. Для качественного копчения продуктов это очень плохо. Керамическая труба не имеет таких недостатков, поэтому ее можно использовать. Но смотрится она не очень органично с печкой, отделанной шлифованным кирпичом или плиткой. Лучше уж трубу выложить из кирпича до верхней точки. На окончании трубы потребуется разместить козырек, который будет защищать всю конструкцию от атмосферных осадков.

Мангал-коптильня из кирпича может быть предназначен :

  • Для горячего копчения.
  • Для холодного копчения.
  • Комбинированный вариант.

По способу действия бывают коптильни:

  • С водяным затвором. Крышка погружается в желоб, заполненный водой, что отсекает дым и запахи копчения и позволяет избежать потерь тепла.
  • Сооружения каминного типа. Простые конструкции традиционного типа с размещением продуктов непосредственно вблизи горящих дров.

Мангал-коптильня из кирпича, построенная своими руками, позволяет готовить любимые блюда с высоким качеством и в уютной обстановке.

Стоит ли строить своими руками?

Печь-мангал и коптильня из кирпича, созданные своими руками, имеют массу преимуществ перед обычными коптильнями:

  • Расширенный функционал, возможность готовить много разноплановых блюд.
  • Качество копчения всегда одинаково высокое.
  • Уличная печь мангал-коптильня из кирпича становится неким центром общения и отдыха, где проходят дружеские беседы, проводятся семейные мероприятия и т. д.
Недостатком таких сооружений является их сложность, необходимость для возводящего их человека в обладании определенными навыками и опытом строительства.

Кроме того, кирпичный мангал с коптильней является стационарной конструкцией , которую нельзя переместить в другое место при возникновении такой необходимости. Тем не менее, владельцы барбекю или иных подобных сооружений утверждают, что ни разу не пожалели о своем выборе.

Процесс постройки

Коптильня с мангалом из кирпича строится в несколько этапов :

  • Проектирование.
  • Подготовительные работы.
  • Создание фундамента.
  • Строительство мангала с коптильней из кирпича.
  • Строительство дополнительных элементов, оформление площадки.

Все работы должны быть произведены в соответствии с существующими нормами и требованиями . Особенно это касается противопожарных нормативов, поскольку мангалы печи-коптильни из кирпича в своей работе используют открытый огонь.

Помощь в создании сооружения окажет пошаговая инструкция, поэтапно освещающая все стадии строительства.

Выбор чертежа

Можно создавать проект с нуля самостоятельно, но для этого надо иметь опыт и навык выполнения подобных задач. Проблема состоит в том, что мангал с коптильней имеет достаточно сложную конструкцию, создание которой должно производиться по определенной технологии. В сети имеется немало готовых схем мангалов, выбирая которые следует учитывать их размеры и прочие особенности. Необходимо заранее определиться с расположением сооружения, с вариантами оформления площадки, продумать, какая печь для беседки из кирпича подойдет лучше всего. Неправильный выбор будет означать пустую трату денег и времени.

Выбор кирпича и материалов отделки

Для строительства печей и коптилен используют специальные сорта кирпича :

  • Шамотный. Используется для кладки топок, камер сгорания и прочих участков, испытывающих высокие температуры.
  • Полнотелый огнеупорный кирпич. Служит для кладки прилегающих к топочным полостям участков.
При выборе материала надо обращать внимание на его качество.

Проще всего проверить брикеты постукиванием - у качественного кирпича звук металлический, а у бракованного материала звук глухой. Плотность обозначается маркировкой от М-100 до М-500. Специалисты рекомендуют использовать М-250 — такой кирпич имеет оптимальное сочетание цены и качества.

Для внешней отделки можно использовать разные материалы, но традиция требует облицовки лицевым кирпичом. Этот вариант выглядит наиболее гармонично и позволяет оформить мангал наиболее долговечным и прочным материалом.

Смета материалов

Ориентировочный состав материалов, необходимых для строительства коптильни и мангала из кирпича:

  • Доски для опалубки и шаблонов.
  • Песок речной и овражный — около 350-450 кг.
  • Мешок цемента.
  • Шамотный кирпич - 50-70 шт.
  • Полнотелый кирпич - 200-250 шт.
  • Глина.
  • Гашеная известь.
  • Вода.
  • Металлический уголок.
  • Арматурные стержни для фундамента.
  • Металлические элементы - колосники, зольники, дымоход и т. д.
Приведенный перечень не является исчерпывающим .

Для строительства более сложной конструкции могут понадобиться дополнительные материалы или большее количество вышеперечисленных.

Необходимые инструменты

Потребуются обычные инструменты, используемые при строительстве:

  • Лопата штыковая и совковая.
  • Кельма, мастерок.
  • Кирочка, молоток.
  • Емкость для раствора.
  • Инструменты для измерения уровня, горизонтали и прочих параметров кладки.
  • Правило.
Набор инструментов отвечает уровню подготовки и обеспеченности мастера, поэтому могут использоваться дополнительные приспособления.

Заливка фундамента

Фундамент представляет собой сплошную железобетонную плиту , формой повторяющую будущий мангал, но примерно на 10 см шире с каждой стороны. Для него надо выкопать котлован глубиной около 40 см и засыпать на дно подушки - песка с мелким щебнем. Подушка тщательно трамбуется с поливкой водой для лучшего уплотнения. Затем устанавливается опалубка, вяжется арматурный каркас и заливается бетон. Поверхность плиты после некоторого схватывания засыпают опилками, которые периодически увлажняют для выравнивания влажности материала, иначе появятся трещины. Полное высыхание происходит за 4 недели. Приступать к дальнейшим работам раньше времени запрещается.

Сооружение порядовки

Кладка кирпича производится строго в соответствии с рабочим чертежом-порядовкой .

Первый ряд выкладывается сплошным слоем без раствора, второй кладется с раствором, но стыки кирпичей должны идти вразнобой с первым рядом. Затем начинается кладка в соответствии с порядовкой. Для строительства печей или коптилен используется песчано-глинистый раствор, который не трескается и не разрушается от высоких температур.

Участки, не имеющие непосредственного контакта с раскаленными поверхностями, кладут на раствор с содержанием песка, извести и цемента в соотношении 3:1:1.

Постройка мангала

Кладка мангала ведется по требованиям проекта. Внутренние поверхности, стенки топки выкладываются шамотным кирпичом. Основная кладка ведется полнотелым керамическим материалом, а для внешней отделки рекомендуется лицевой кирпич. Если имеются арочные конструкции или своды, понадобится специальный шаблон, выполненный в соответствии с проектными размерами.

Создание коптильни для холодного копчения

Коптильни холодного копчения несколько усложняют конструкцию мангала. Они отличаются тем, что дым из топки проходит достаточно длинный путь, остывает и обрабатывает продукты в другом температурном режиме. Для этого топка строится в земле на расстоянии 4 м от коптильного шкафа, находящегося в составе мангала. От топки до него ведет траншея, внутри которой строится канал из кирпича или укладывается труба.

Иногда оставляют просто траншею, но это опасно - может появиться вода, могут поселиться грызуны или насекомые.

Облицовка

Внешняя отделка ведется после окончания строительства основных элементов и создания основы для дополнительных участков мангала - площадок для мойки, рабочих поверхностей, полок и т. д. Оптимальный вариант - использование облицовочного кирпича, разновидностей которого очень много, на любой вкус. Выбор определяется архитектурой мангала, общей стилистикой усадьбы или предпочтениями владельца. Кладка ведется на обычный песчано-цементный раствор.

Дополнительные атрибуты

Помимо самого мангала, потребуется оформление дополнительных элементов, площадки, рабочих поверхностей, мойки и т. д. Нередко строят большую беседку, способную вместить целую компанию. Этот вариант делает мангал центром отдыха, а возможность защититься от дождя или ветра делает помещение уютным и удобным.
Этапы работ показаны на видео

Пожарная безопасность

Нормативы пожарной охраны выдвигают достаточно жесткие требования к сооружениям, использующим открытый огонь. Большинство норм надо учитывать еще при создании проекта или планировании строительства, поскольку надо соблюдать расстояния до жилья, заборов, учитывать расстояние до своих или соседских построек и т. д.

Кроме того, надо учитывать основное направление ветра, чтобы дым не мог проникнуть в жилые помещения.

Не следует хранить или оставлять вблизи мангала легковоспламеняющиеся материалы - горючее, газовые баллоны, ЛКМ и прочие опасные химикаты.

Запах ароматного свежекопченого мяса или рыбки сводит с ума многих поклонников домашнего приготовления продуктов на дыму. Хорошая домашняя коптильня, да еще с жаровней барбекю в придачу, ценится на вес золота, но построить нехитрое, на первый взгляд, устройство, а главное — наладить и запустить в дело не так просто, как может показаться постороннему взгляду. Любители копченостей находят и разрабатывают своими руками чертежи барбекю с коптильней, пытаясь довести процесс приготовления мяса на горячем дыму до состояния идеального. Обычному человеку гоняться за чужими секретами смысла нет, а вот построить для себя неплохой вариант барбекю с функцией копчения – дело вполне реальное.

Основные секреты барбекю с коптильней

Жаровня барбекю во многих случаях людьми, далекими от копчения и жарки мяса, воспринимается, как синоним слова мангал. На первый взгляд, разницы никакой, в обоих случаях продукты готовятся на раскаленных углях, тлеющих в металлическом коробе мангала или в огромном казане-очаге барбекю.

На практике многие знатоки подскажут, что у барбекю есть свои отличия:

  • В мангале мясо готовится на шампурах и располагается очень близко к поверхности раскаленных углей. В барбекю и в коптильне основным инструментом для жарки или пропаривания на дыму является металлическая решетка;
  • В отличие от мангала, для приготовления на решетке барбекю, как и в коптильне, используются невысокие температуры, поэтому мясо или рыба в основном подвергаются мягкому нагреву. При правильной организации процесса практически никогда не сгорают.

Важно! В результате шашлык получается очень прожаренный и даже сухой, для смягчения вкуса повару приходится использовать овощи и соусы, добавлять на шампур куски сала и жира.

На решетке барбекю можно жарить постные стейки, куски свинины, телятины, овощи и морепродукты, практически получая полноценную тепловую обработку, без обгоревших кусков или пережаренных до состояния подошвы ботинка. Еще более мягкий процесс приготовления происходит в коптильне, где основную часть тепла поставляют дымовые газы, правда, процесс приготовления занимает больше времени.

Поэтому большинство знатоков домашнего копчения предпочитают строить своими руками барбекю — коптильней по чертежам конструкций, многократно проверенных на практике.

Наиболее популярные варианты постройки барбекю с коптильней

Идея объединить процесс приготовления на решетке барбекю с коптильней давно витала в воздухе, энтузиастами домашнего копчения разрабатывалась масса самых необычных идей и конструкций. Из большого количества моделей на сегодня осталось не более десятка самых эффективных:

  • Вертикальная металлическая печь-барбекю с функцией коптильни;
  • Двухъярусная печь с жаровней барбекю и коптильной камерой;
  • Барбекю с коптильней из двух пропановых баллонов;
  • Каменная печь с коптильней и жаровней барбекю для приготовления.

К сведению! Любая из перечисленных моделей состоит из трех основных элементов — газогенератора, камеры для тлеющих углей и коптильного отделения.

Традиционная по устройству коптильня состоит из газогенератора и коптильной камеры.

Энтузиасты – самодельщики вынесли коптильный бокс в отдельное отделение, сделали его вертикальным и добавили камеру для угля для подогрева дыма. В результате получилась конструкция, в которой реализовано несколько вариантов приготовления мяса:

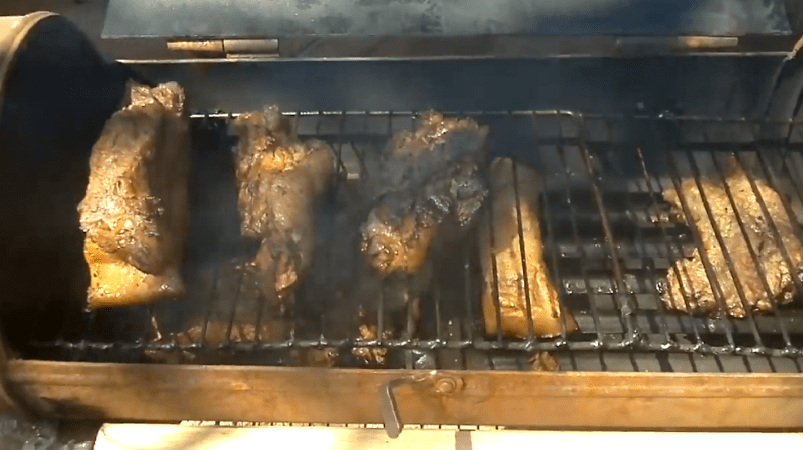

  1. Предусмотрена решетка барбекю над раскаленными углями, достаточно открыть крышку, чтобы уложить мясо, рыбу, овощи над углями, чтобы пользоваться устройством, как жаровней;
  2. Существует отделение для холодного копчения. Обычно это вертикальный бак или емкость с решеткой, на которой можно подвесить продукты, предназначенные для копчения;
  3. Установлено отделение для горячего копчения продуктов, по сути, это решетка, через которую протекает большое количество горячего дыма.

В результате получается в одной конструкции сразу три устройства — копчение, барбекю и запекание, подобно грилю.

Очень интересной выглядит вертикальная печка в форме короба.

В нижней части короба находится жаровая камера, здесь горят дрова для подогрева казана, работы коптильни или жарки продуктов в режиме барбекю. При необходимости решетку можно поднять под самый верх и использовать для жарки мяса на открытом огне, как это делается в мангалах.

Строим печь барбекю с коптильней

Принцип действия каменной печи с функциями барбекю и коптильной камерой практически ничем не отличаются от схемы работы аналогичных металлических конструкций. Общее устройство и чертежи печи барбекю с коптильней из кирпича приведены ниже.

Единственной и главной особенностью является возможность глубокого прогрева коптильной камеры из кирпича. При желании такую печь достаточно просто можно построить своими руками. Конструктивно печь имеет два отделения – нижнее для топочной камеры с решеткой барбекю и верхнее, представляющее собой коптильню горячего копчения.

Первоначально для барбекю печи необходимо изготовить фундамент в виде бетонной плиты. Нижняя часть печи барбекю выкладывается из обычного красного кирпича на цементно-глиняном растворе. Нижняя ниша не греется и используется преимущественно для сушки дров. Жаровня барбекю изготавливается из жаропрочного кирпича или толстых чугунных пластин, которыми футеруется топка.

Для работы коптильни в верхней части свода выполнена камера, в которой нет традиционного топочного зуба или уступа, задерживающего осыпание копоти и сажи на приготавливаемые на решетке продукты. Перед тем как приступить к приготовлению мяса, печка протапливается дровами, в коптильню загружаются продукты, а на решетке барбекю оставляют тлеть стружку фруктовых деревьев. После чего топка печи закрывается чугунной крышкой, и коптильню оставляют до полного остывания печи. Таким образом, получают копченые колбасы, шпик, сало, рыбу холодного копчения.

Ко всем преимуществам кирпичного варианта коптильни необходимо добавить один недостаток – камеру из кирпича очень сложно очищать от нагара, копоти и въевшихся жиров. Делать это нужно обязательно, иначе через небольшой промежуток времени жир будет окисляться и выдавать неприятный, прогорклый запах старого сала.

Вариант постройки коптильни горячего копчения из пропановых баллонов

Для домашних условий и отдыха на природе можно построить своими руками барбекю коптильню из газового баллона . Принцип работы устройства приведен на чертеже ниже.

В зависимости от конструктивного оформления в устройстве печи может использоваться коптильня для горячей или холодной обработки продуктов дымом. Для постройки жаровни барбекю с выносной коптильней понадобится:

  • Два пропановых баллона на 50 л и на 25 л;
  • Стальная 12-ти миллиметровая арматура или уголки с размером полки не менее 40 мм;
  • Два комплекта стальных навесов для крепления задвижек и дверей;
  • Стальная тонкостенная труба диаметром 250-300 мм, лучше всего из нержавейки или никелированная.

Кроме перечисленного материала, для изготовления барбекю с коптильней понадобятся: сварочный полуавтомат, болгарка с отрезным диском по металлу, электродрель с комплектом сверл, рулетка или слесарная линейка.

Разбираем баллоны и свариваем корпус будущей коптильни с барбекю

Прежде всего, нужно будет аккуратно выбить фиксатор, отвернуть газовый кран-вентиль. Резать баллон нельзя, пока емкость под будущий корпус барбекю не будет промыта горячей водой.

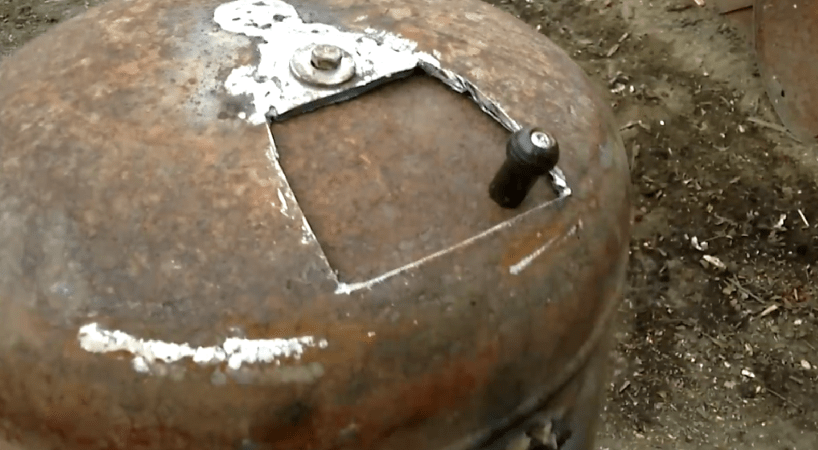

На баллоне аккуратно вырезаем сектор стенки, который в дальнейшем будет служить дверцей коптильни. Корпус барбекю тщательно обжигают и очищают бронзовой насадкой к электродрели от нагара и ржавчины.

В корпусе жаровни вырезают два отверстия – одно под крепление дымохода, второе, с противоположной стороны, — для подвода горячих газов из газогенератора. Дверцу устанавливают на печь барбекю привариванием сваркой обычных дверных навесов. Чтобы не было утечки дыма из коптильни, дверь можно усилить наваркой двух отрезков арматуры.

Второй баллон на 25 л разбирается и подвергается модификации аналогичным способом, он будет использоваться для получения горячего дыма, необходимого для работы коптильни. В стенке баллона вырезают окно и устанавливают секторную задвижку, позволяющую контролировать температуру и количество дыма, нагнетаемого в коптильню.

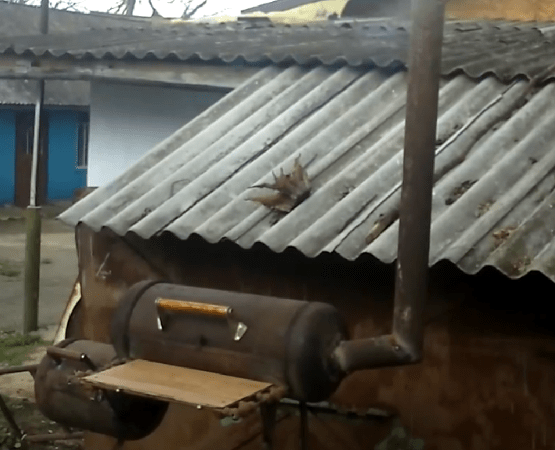

Газогенератор приваривают полуавтоматом к корпусу жаровни барбекю. Остается установить решетку, опоры и дымовую трубу. Для изготовления опорной системы корпуса коптильни лучше всего использовать стальной уголок.

Трубу собирают из нескольких колен из тонколистовой оцинкованной или нержавеющей стали. Внутри камеры коптильни температура дыма и продуктов разложения не превышает 150 о С, но воздух обладает очень выраженной кислотной реакцией, поэтому обычный черный металл без покрытия «сгнивает» за полгода. Для улучшения тяги и повышения безопасности раскаленную трубу печи барбекю закрывают кожухом или обтягивают рулонной термоизоляцией.

Такая конструкция позволит запекать, жарить на решетке и подвергать горячему копчению, для контроля температуры внутри коптильни на дверцу монтируют термометр. После того как в газогенераторе процесс разложения стружки фруктовых деревьев вышел на заданный режим, и в камеру коптильни пошел густой белый дым, можно укладывать продукты на решетку и засекать время. Углей или недогарков в это время внутри корпуса коптильни быть не должно.

Установка на печь барбекю холодной коптильни

Знатоки уверяют, что наилучшее качество копчения можно получить только при работе коптильни на холодном дыму. Для этого потребуется несколько модернизировать изготовленный ранее образец жаровни барбекю. Прежде всего, нужно будет убрать дымовую трубу и заменить ее дополнительной навесной камерой коптильни.

Холодная коптильня изготавливается по той же схеме, что и газогенератор с основным корпусом барбекю. Камеру устанавливают вертикально и приваривают к основному баллону. По периметру дверцы нужно будет наварить ленту из толстой стальной шины, можно приклепать полоску из жести с наклеенным брезентом. Полоску подгибают и выравнивают таким образом, чтобы ткань плотно закрывала щель между корпусом и загрузочной дверцей. Для того чтобы брезент уплотнения не приклеивался смолой к корпусу, поверхность ткани пропитывают термостойким силиконовым спреем. Внутри, в верхней части коптильни, устанавливают две решетки, в нижней части крепят подвес, на котором с помощью крючков можно вывешивать рыбу.

Для копчения трех килограммов рыбы достаточно будет коптильни объемом в 15 л. В некоторых конструкциях барбекю загрузочную дверцу для коптильни не делают, а корпус дополнительно утепляют минволокном. В такой системе загрузку продуктов выполняют через верхнюю съемную крышку с дымоходом.

При необходимости можно снять колпак камеры, и после разведения огня в жаровне барбекю использовать, как печку для разогрева продуктов – шурпы, плова и даже шашлыков.

В донной части холодной камеры вырезают отверстие с патрубком, служащим для удаления конденсата, собирающегося в процессе работы коптильни. Эта часть конструкции сильнее всего подвергается воздействию коррозии, поэтому ее лучше всего изготавливать из нержавейки или использовать защитные термостойкие покрытия.

Заключение

Барбекю с коптильней можно с уверенностью назвать наиболее универсальной домашней печкой. Любители готовить копчености в домашних условиях утверждают, что с помощью барбекюшницы можно выполнять не менее десятка различных операций по приготовлению мяса, рыбы, сала, запеканию овощей и морепродуктов. Если газогенератор построить вертикального типа, то в дополнение к барбекю можно устанавливать казан, а значит, готовить плов или варить шурпу. Утверждают, что с помощью жаровни барбекю можно даже топить парилку в бане, но для этого нужно будет отдраить коптильню до блеска, иначе запахи горелого мяса испортят весь процесс.
