Лучшие схемы hi end усилителей. Как я собрал свой Hi-Fi-усилитель всего за $200

— большинство ценителей качественной музыки, умеющие обращаться с паяльным оборудованием и имеющие определенный опыт по ремонту радиотехники, могут попробовать своими силами собрать ламповый усилитель высокого класса, который обычно называют Hi-End. Ламповые аппараты такого типа относятся во всех отношениях к особенному классу бытовой радиоэлектронной аппаратуры. В основном они обладают привлекательным дизайном, при этом ничего не закрыто кожухом — все на виду.

Ведь понятно, чем больше видно установленный на шасси электронных компонентов, тем больше авторитет у аппарата. Естественно и параметрические значения лампового усилителя существенно превосходят модели выполненные на интегральных или транзисторных элементах. Вдобавок к этому, при анализе звучания лампового устройства все внимание отдается персональной оценке звука, нежели изображению на экране осциллографа. К тому же отличается незначительным набором используемых деталей.

Как выбрать схему лампового усилителя

В случае выбора схемы предварительного усилителя не бывает особых проблем, то при выборе подходящей схемы оконечного каскада могут создаться затруднения. Ламповый усилитель мощности звука может иметь несколько вариантов исполнения. Например бывают аппараты однотактные и двухтактного типа, а также имеют различные режимы работы выходного тракта, в частности «А» либо «АВ». Выходной каскад однотактного усиления является по-большому счету образцом, потому как находится в режиме «А».

Этот режим работы характеризуется наименьшими величинами нелинейных искажений, но КПД у него не высокий. Также и мощность на выходе такого каскада не очень большая. Следовательно, при необходимости озвучивания внутреннего пространства средних размеров потребуется двухтактный усилитель, с режимом работы «АВ». Но когда однотактный аппарат может быть выполнен только лишь с двумя каскадами, один из которого предварительный, а другой усиливающий, то для двухтактной схемы и ее корректной работы понадобится драйвер

Но если однотактный ламповый усилитель мощности звука может состоять всего из двух каскадов – предварительного усилителя и усилителя мощности, то двухтактной схеме для нормальной работы требуется драйвер или каскад образующий два напряжения идентичной амплитуды, сдвинутые по фазе на 180. Выходные каскады, независимо от того однотактный он или двухтактный, предполагают наличие в схеме выходного трансформатора. Который выполняет роль согласующего устройства межэлектродного сопротивления радиолампы с малым сопротивлением акустики.

Настоящие почитатели «лампового» звучания утверждают, что схема усилителя не должна иметь каких бы то ни было полупроводниковых приборов. Поэтому выпрямитель блока питания должен быть реализован на вакуумном диоде, который специально разработан для высоковольтных выпрямителей. Если вы намерены повторить рабочую, проверенную схему лампового усилителя, то не нужно сразу собирать непростое двухтактное устройство. Для озвучивания небольшого помещения и получения идеальной звуковой картины, в полной мере хватит однотактного лампового усилителя. К тому же его проще изготовить и настроить.

Принцип сборки ламповых усилителей

Существую определенные правила монтажа радиоэлектронных конструкций, в нашем случае — это ламповый усилитель мощности звука . Поэтому перед началом изготовления аппарата, желательно бы хорошенько изучить первостепенные принципы сборки таких систем. Главным правилом при сборке конструкций на вакуумных радиолампах, является разводка соединительных проводников по максимально короткому пути. Наиболее эффективны методом считается воздержание от применения проводов в тех местах, где можно обойтись без них. Постоянные резисторы и конденсаторы необходимо устанавливать прямо на панельки ламп. При этом, в качестве вспомогательных точек нужно применять специальные «лепестки». Такой способ сборки радиоэлектронного устройства именуется «навесной монтаж».

На практике, при создании ламповых усилителей печатные платы не применяются. Также, одно из правил гласит — избегайте прокладки проводников параллельно друг другу. Однако такая, на первый взгляд беспорядочная разводка считается нормой и вполне оправдана. Во многих случаях, когда усилитель уже собран, в динамиках слышен фон низкой частоты, его обязательно нужно убирать. Первостепенную задачу выполняет правильный выбор точки «земля». Есть два способа организовать заземление:

  • Соединение всех проводов идущих на «землю» в одну точку — называется «звездочка»
  • Установка по периметру платы энергоэффективной электротехнической медной шины, а к ней уже припаивать проводники.

Выверять место для точки заземления нужно путем эксперимента, прослушивая наличие фона. Чтобы определить откуда исходит фон низкой частоты, нужно сделать так: Нужно методом последовательного эксперимента, начиная с двойного триода предварительного усилителя, закорачивать сетки ламп на «землю». В случае заметного снижения фона, станет понятно, цепь именно какой лампы «фонит». А далее, также опытным путем нужно пытаться устранить эту проблему. Существуют вспомогательные методы, которые обязательны к применению:

Лампы предварительного каскада

  • Электровакуумные лампы предварительного каскада нужно обязательно закрывать колпачками, а их в свою очередь заземлить
  • Корпуса подстроечных резисторов, так же подлежат заземлению
  • Провода накала ламп требуется свить

Ламповый усилитель мощности звука , вернее сказать, цепь накала лампы предварительного усилителя допускается запитывать постоянным током. Но в таком случае придется в блок питания добавить еще один выпрямитель собранный на диодах. А использование выпрямительных диодов сам по себе нежелателен, так как ломает конструктивный принцип изготовления лампового Hi-End усилителя без применения полупроводников.

По парное размещение выходного и сетевого трансформаторов в ламповом устройстве, является достаточно важным моментом. Данные компоненты устанавливаться должны строго вертикально, тем самым удается уменьшить уровень фона из сети. Одним их эффективных способов установки трансформаторов является их помещение в кожух, выполненный из металла и заземленный. Магнитопроводы трансформаторов так же нужно заземлять.

Ретро-компоненты

Радиолампы, это приборы из далеких времен, но вновь вошедшие в моду. Поэтому нужно комплектовать ламповый усилитель мощности звука такими же ретро-элементами, которые устанавливались в первоначальных ламповых конструкциях. Если это касается постоянных резисторов, то можно применить углеродистые резисторы, имеющие высокую стабильность параметров либо проволочные. Однако эти элементы обладают большим разбросом — до 10%. Поэтому для лампового усилителя лучшим выбором будет использование малогабаритных прецизионных резисторов с металлодиэлектрическим проводящим слоем — С2-14 или С2-29. Но цена таких элементов существенно высокая, то взамен им вполне подойдут и МЛТ.

Особо ревностные приверженцы ретро-стиля достают для своих проектов «мечту аудиофила». Это — углеродистые резисторы ВС, разработанных в Советском Союзе специально для применения в ламповых усилителях. При желании их можно отыскать в ламповых радиоприемниках 50-60 годов выпуска. Если по схеме резистор должен иметь мощность более 5 Вт, то тогда подойдут проволочные резисторы ПЭВ, покрытые стекловидной теплостойкой эмалью.

Конденсаторы, применяемые в ламповых усилителях в основном не критичны к тому или иному диэлектрику, а также к самой конструкции элемента. В трактах настройки тембра можно использовать конденсаторы любого типа. Также и в цепях выпрямителя блока питания можно устанавливать любого типа конденсаторы в качестве фильтра. При конструировании усилителей низкой частоты высокого качества, большое значение имеют установленные в схеме разделительные конденсаторы.

Именно они оказывают особое влияние на воспроизведение натурального, не искаженного звукового сигнала. Собственно благодаря им мы получаем исключительный «ламповый звук». При выборе разделительных конденсаторов, которые будут устанавливаться в ламповый усилитель мощности звука , нужно обратить особое внимание на то, чтобы ток утечки был как можно меньшим. Потому, что от данного параметра напрямую зависит корректная работа лампы, в частности ее рабочая точка.

Помимо этого, не нужно забывать, что разделительный конденсатор подключен к анодной цепи лампы, отсюда следует, что он находится под большим напряжением. Так, что такие конденсаторы должны иметь рабочее напряжение не менее 400v. Одними из лучших конденсаторов работающих в роли переходного, считаются емкости от фирмы JENSEN. Именно эти емкости применяются в топовых усилителях HI-END класса. Но их цена очень высокая, доходящая до 7500 рублей за один конденсатор. Если использовать отечественные компоненты, то наиболее подходящими будут например: К73-16 либо К40У-9, однако по качеству они значительно уступают фирменным.

Однотактный ламповый усилитель мощности звука

Представленная схема лампового усилителя имеет в своем составе три отдельных модуля:

  • Предварительный усилитель с возможностью регулировки тембра
  • Выходной каскад, то-есть сам усилитель мощности
  • Источник питания

Предусилитель изготавливается по простой схеме с возможностью регулировать усиление сигнала. А также имеет пару отдельных регуляторов тембра низкой и высокой частоты. Для повышения эффективности работы аппарата, в конструкцию предварительного усилителя можно внедрить добавить эквалайзер на несколько полос.

Электронные компоненты предварительного усилителя

Представленная здесь схема предварительного усилителя выполнена на одной половине двойного триода 6Н3П. Структурно предусилитель может быть изготовлен на общем каркасе с выходным каскадом. В случае исполнения стерео варианта, то естественно образуются два идентичных канала, следовательно, триод будет задействован полностью. Практика показывает, что приступая к созданию какой-либо конструкции, лучше всего сначала воспользоваться монтажной платой. А после налаживания уже компоновать в основном корпусе. При условии правильной сборки, предусилитель без проблем начинает работать синхронно с подачей напряжения питания. Однако на этапе настройки нужно выставить напряжение анода радиолампы.

Конденсатор в выходной цепи С7 можно применить К73-16 с номинальным напряжением 400v, но желательно от фирмы JENSEN, который обеспечит лучшее качество звучания. Ламповый усилитель мощности звука не особо критичен к электролитическим конденсаторам, поэтому можно применять любого типа, но с запасом по напряжению. На этапе настроечных работ, во входную цепь предварительного усилителя подключаем генератор низкой частоты и подаем сигнал. На выходе должен быть подключен осциллограф.

Изначально размах сигнала на входе выставляем в пределах 10 mv. Затем определяем значение напряжения на выходе и вычисляем усиливающий коэффициент. Звуковым сигналом в диапазоне 20 Гц — 20000 Гц на входе можно высчитать пропускную способность усиливающего тракта и изобразить его АЧХ. Путем подбора емкостного значения конденсаторов, есть возможность определить приемлемую пропорцию высокой и низкой частоты.

Настройка лампового усилителя

Ламповый усилитель мощности звука реализован на двух октальных радиолампах. Во входной цепи установлен двойной триод с отдельными катодами 6Н9С включенный по параллельной схеме, а оконечный каскад выполнен на довольно мощном выходном лучевом тетроде 6П13С включенным как триод. Собственно, исключительное качество звучания создает именно триод установленный в оконечном тракте.

Чтобы выполнить простую настройку усилителя достаточно будет обыкновенного мультиметра, а чтобы выполнить точную и верную регулировку необходимо иметь осциллограф и генератор звуковых частот. Начинать нужно с установки напряжения на катодах двойного триода 6Н9С, которой должно быть в пределах 1,3v — 1,5v. Выставляется это напряжение подбором постоянного резистора R3. Ток на выходе лучевого тетрода 6П13С должен находится в диапазоне от 60 до 65 mA. Если нет в наличии мощного постоянного резистора 500 Ом — 4 Вт (R8), то его можно собрать из пары двух-ваттных МЛТ с номиналом 1 кОм и включенных параллельно.Все другие, указанные в схеме резисторы можно устанавливать любого типа, но предпочтение все же отдается С2-14.

Точно так же как и в предусилителе, важной составляющей является разделяющий конденсатор С3. Как уже упоминалось выше, идеальным вариантом было бы установка этого элемента от фирмы JENSEN. Опять же, если таковых нет под рукой, то можно использовать и советские, пленочные конденсаторы К73-16 либо К40У-9, хотя они хуже заморских. Для корректной работы схемы, эти компоненты подбираются с наименьшим током утечки. В случае невозможности выполнить такой подбор, то желательно все же купить элементы зарубежных производителей.

Блок питания усилителя

Блок питания собран с использованием кенотрона прямого накала 5Ц3С, обеспечивающий выпрямление переменного тока, в полной мере соответствующий нормам конструирования ламповых усилителей мощности HI-END класса. Если нет возможности приобрести такой кенотрон, то вместо него можно установить два выпрямительных диода.

Установленный в усилителе блок питания не требует какого либо налаживания — включил и все. Топология схемы дает возможность использование любых дросселей имеющих индуктивность не менее 5 Гн. Как вариант: применение таких приборов от устаревших телевизоров. Трансформатор питания, также можно позаимствовать у старой ламповой аппаратуры советского производства. Если есть навыки, то можно изготовить его самостоятельно. Трансформатор должен состоять из двух обмоток с напряжением по 6,3v каждая, обеспечивающие питанием радиолампы усилителя. Еще одна обмотка должна быть с рабочим напряжением 5v, которые подаются в цепь накала кенотрона и вторичную, имеющую среднюю точку. Эта обмотка гарантирует два напряжения по 300v и ток 200 мА.

Очередность сборки усилителя мощности

Порядок сборки лампового усилителя звука такой: вначале делается источник питания и сам усилитель мощности. После того как будет произведены настройки и установка необходимых параметров, подключается предусилитель. Все параметрические замеры измерительными приборами нужно делать не на «живой» акустической системе, а на ее эквиваленте. Это для того, чтобы избежать возможности вывода из стоя дорогостоящей акустики. Эквивалент нагрузки можно изготовить из мощных резисторов или из толстой нихромовой проволоки.

Далее нужно заняться корпусом для лампового усилителя звука. Дизайн можно разработать самостоятельно, либо у кого то позаимствовать. Наиболее доступным материалом для изготовления корпуса, является многослойная фанера. На верхней части корпуса устанавливаются лампы выходного и предварительного каскада и трансформаторы. На фронтальной панели расположены устройства регулировки тембра, звука и индикатор подачи напряжения питания. В конечном итоге у вас может получится устройства наподобие показанных здесь моделей.

В предыдущем выпуске «РадиоГазеты» была опубликована статья « ». Возможно для некоторых радиолюбителей повторить эту конструкцию будет несколько проблематично из-за использования в ней smd-элементов. Да и правильно припаять микросхему TPA6120 без специального оборудования и материалов тоже непросто.

В этой статье мы представляем вам конструкцию усилителя для наушников, выполненного на элементах в «привычных» корпусах, что облегчает её повторение радиолюбителями средней квалификации. Тем не менее параметры этого усилителя ни чуть не хуже, чем у конструкции в предыдущей статье.

Компания National Semiconductor производит широкий спектр микросхем для аудио-аппаратуры в том числе и топовых серий. Микросхема LME49600 представляет из себя усилитель (драйвер) тока и просто идеально подходит для усилителя для наушников. Даже в паспорте на эту микросхему National Semiconductor приводит пример усилителя для наушников, который и лёг в основу данной разработки. Операционный усилитель LME49720 от той же фирмы по своим параметрам отлично дополняет LME49600.

Схема

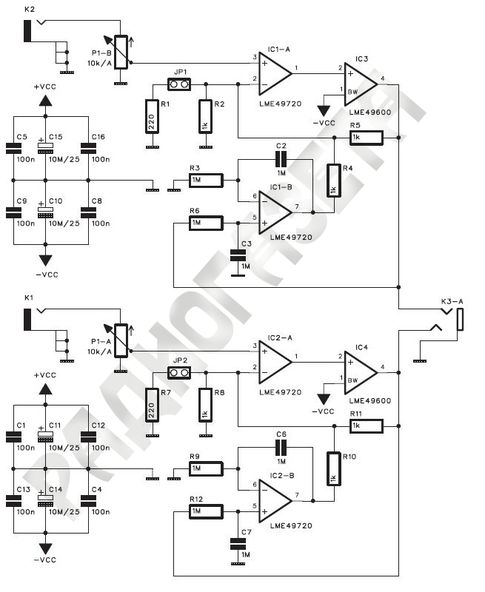

Принципиальная схема усилителя для наушников представлена на рисунке:

Увеличение по клику

Так как оба канала идентичны, рассмотрим работу одного из них. Входной сигнал поступает через разъём К2 на регулятор громкости P1. С движка потенциометра сигнал подаётся на неинвертирующий вход операционного усилителя IC1A, к выходу которого подключен драйвер LME49600 IC3. Резисторы R5, R1, R2 образуют цепь общей отрицательной обратной связи и определяют коэффициент усиления схемы.

Так как наушники имеют разную чувствительность и сопротивление, для некоторых моделей усиления схемы может оказаться недостаточно. Тогда следует установить джампер JP1, что повысит коэффициент усиления с двух до шести.

В схеме нет разделительных конденсаторов, все каскады связаны по постоянному току. Поэтому для исключения постоянной составляющей на выходе (от помех и наводок, флуктуаций питания и других причин) в схему добавлен интегратор на элементе IC1B.

Электролитические конденсаторы есть только в цепях питания и отсутствуют на пути прохождения сигнала. Это обеспечивает минимальные искажения и отсутствие фазовых сдвигов.

Измерения, проведенные на испытательном стенде, подтверждают превосходные характеристики схемы. По результатам прослушивания усилитель показал великолепное качество звучания .

Схема блока питания усилителя представлена на рисунке:

Увеличение по клику

Схема типовая и дополнительных пояснений не требует. Как и в предыдущей конструкции, благодаря использованию топовых микросхем с малой чувствительностью к качеству питающего напряжения, блок питания удалось сделать простым и дешёвым, на типовых интегральных стабилизаторах напряжения.

Конструкция

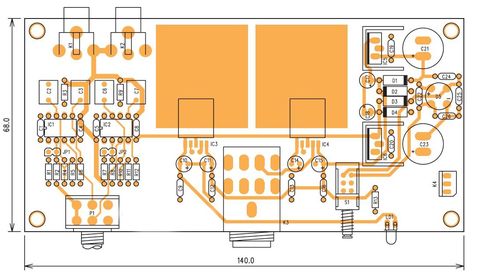

Усилитель выполнен на двусторонней печатной плате размерами 68 х 140 мм. (). Расположение элементов показано на рисунке:

Увеличение по клику

Чертеж платы со стороны элементов:

Увеличение по клику

Чертеж платы с нижней стороны:

Увеличение по клику

На левой части печатной платы расположены входные цепи усилителя. В средней части находятся драйверы и выходной разъём. В отличие от TPA6120 микросхема LME49600 имеет лепесток теплоотвода на верхней стороне корпуса. Его надо припаять к прямоугольным полигонам на печатной плате. Сделать это даже обычным паяльником не составит проблем.

В правой части расположены элементы блока питания. Сетевой трансформатор располагается за пределами печатной платы и крепится либо к корпусу, либо к отдельной плате.

Технические характеристики

  • Диапазон воспроизводимых частот: 0 - 100 кГц;
  • Искажения+шум <0,0003%;
  • Рекомендуемое сопротивление нагрузки: от 16 до 300 Ом.

График зависимости искажений от выходной мощности (при разных сопротивлениях нагрузки) представлен на рисунке.

Сегодня у нас полезная самоделка для ценителей хорошего звука: высококачественный ламповый усилитель сделанный своими руками

Здравствуйте!

Решил я собрать двухтактный ламповый усилитель (уж очень руки чешутся) из, накопившихся у меня за долгое долгое время деталей: корпус, лампы,панельки к ним, трансформаторы и прочее.

Надо сказать, что всё это добро мне досталось даром (безвозмездно тобишь) и стоимость моего нового проекта будет 0.00 гривен,а если что-то надо будет докупить по мелочи, куплю уже за рубли (так как начал я свой проект в Украине, а закончу уже в России).

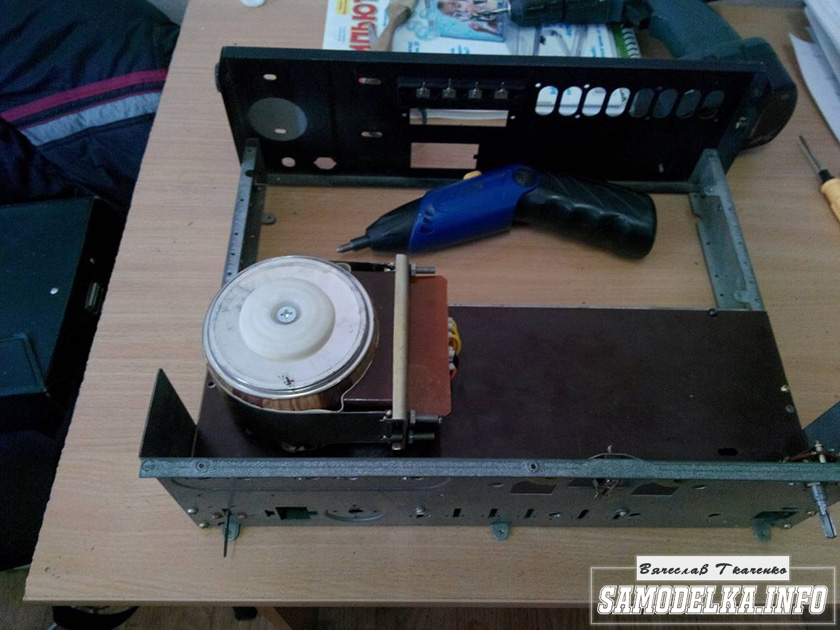

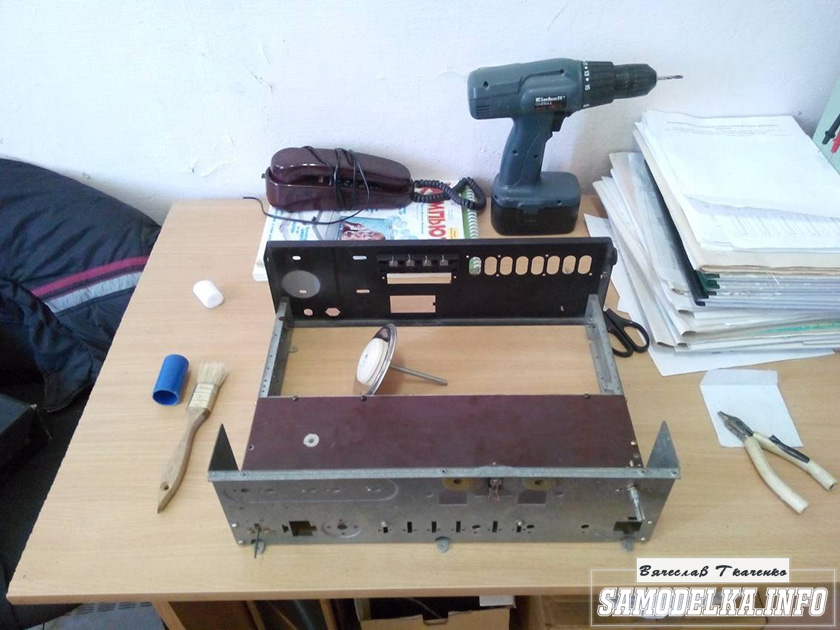

Начну описание с корпуса.

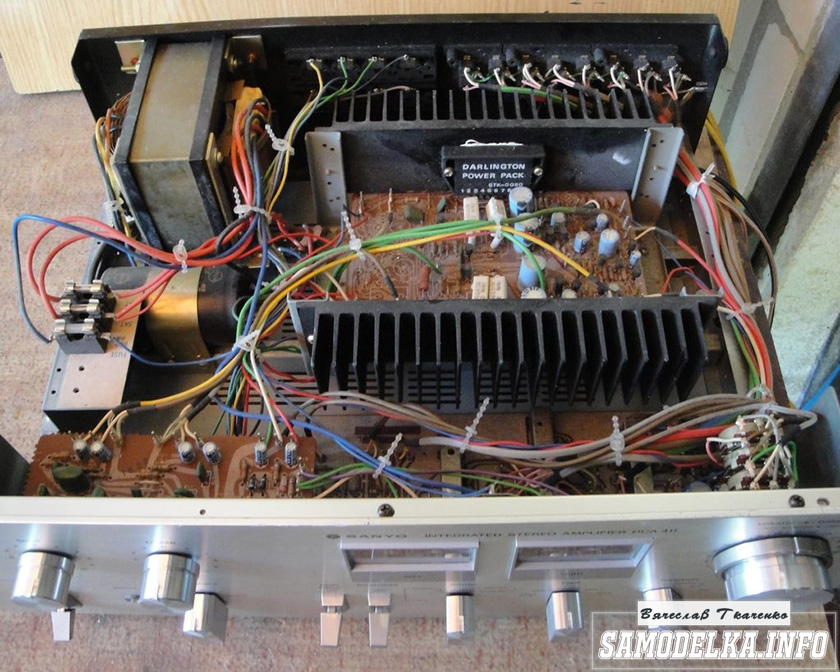

Когда-то это был,судя по всему, неплохой усилитель фирмы SANYO модель DCA 411.

Но послушать мне его не довелось так как достался он мне в жутком грязном и нерабочем виде, перекопан до нельзя и горелый сетевик на 110 В (японец, наверное) закоптил все внутренности. Вместо родных микросхем оконечного каскада какие-то сопли из советских транзисторов (это фото из интернета хорошего экземпляра). Короче, я всё это выпотрошил, и стал думать. Так вот, ничего лучшего чем запихать туда ламповик я не придумал (уж довольно много места там).

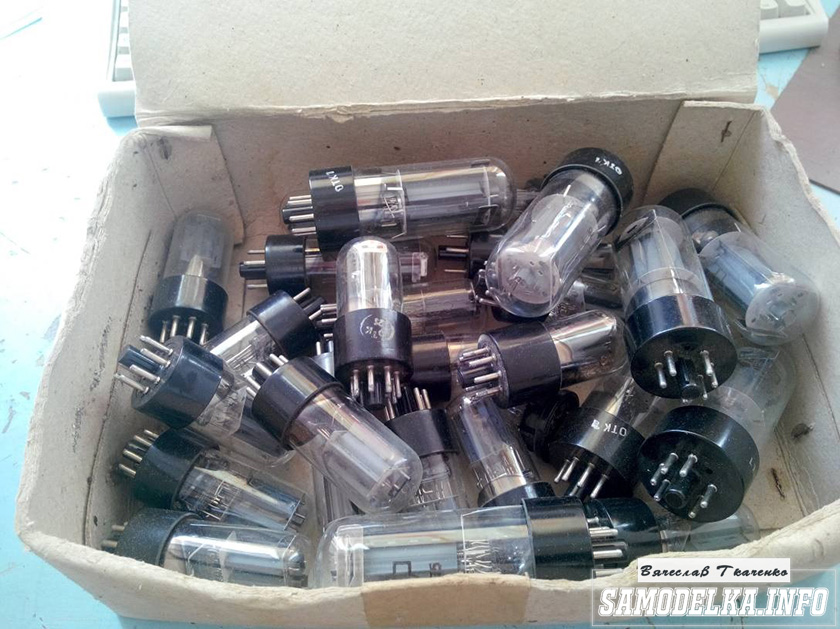

Решение принято. Теперь надо определяться со схемой и деталями. У меня есть достаточное количество ламп 6п3с и 6н9с.

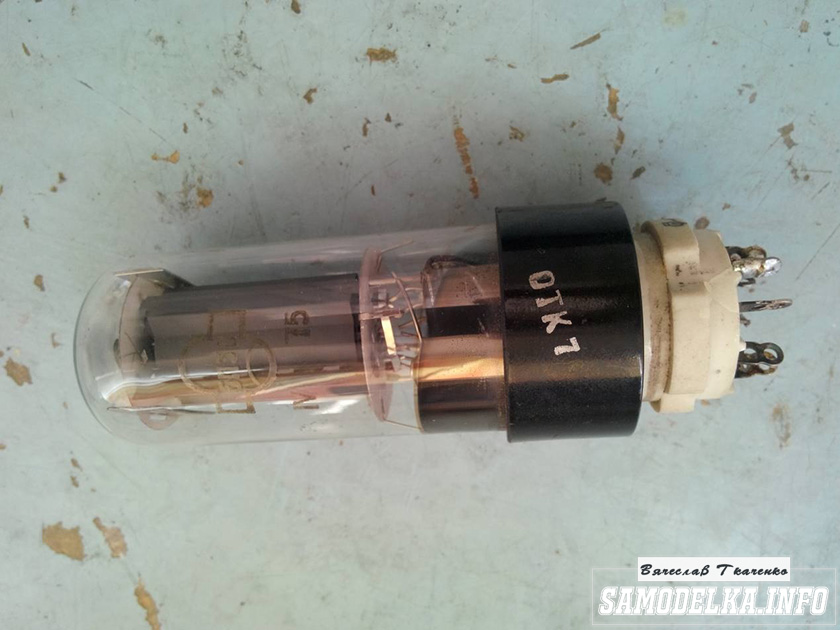

Ввиду того, что однотактник я уже собирал на 6п3с,мне захотелось больше мощности и,порывшись в просторах интернета, я выбрал эту схему двухтактного усилителя на 6п3с.

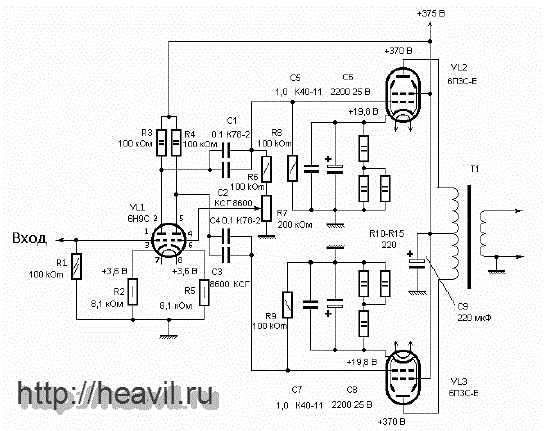

Схема самодельного лампового усилителя (УНЧ)

Схема взята с сайта heavil.ru

Надо сказать, что схема, наверное, не самая хорошая, но ввиду её относительной простоты и доступности деталей решил остановиться на ней. Выходной трансформатор (фигура важная в сюжете).

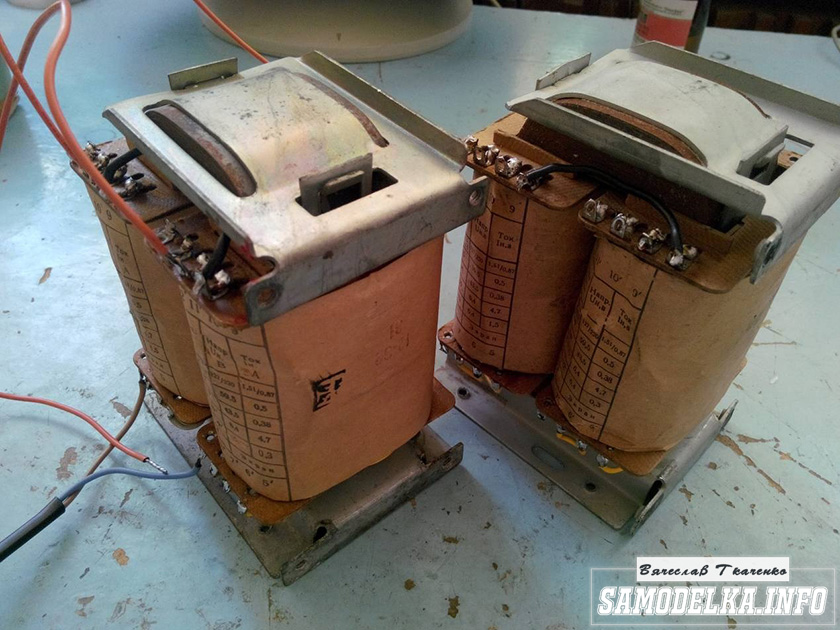

В качестве выходных трансформаторов решено использовать «легендарный» ТС-180. Сразу камнями не кидайтесь (приберегите их до конца статьи:)) я и сам в глубоких сомнениях о таком решении, но учитывая моё стремление не тратить ни копейки на этот проект продолжу.

Выводы транса для моего случая я соединил вот так.

(8)—(7)(6)—(5)(2)—(1)(1′)—(2′)(5′)—(6′)(7′)—(8′) первичка

(10)—(9)(9′)—(10′) вторичка

на соединение выводов 1 и 1′ подается анодное напряжение, 8 и 8′ на аноды ламп.

10 и 10′ на динамик. (это я не сам придумал, нашел в интернете). Чтобы развеять туман пессимизма я решил проверить частотную характеристику трансформатора на глаз. Для этого собрал такой стенд на скорую руку.

На фото генератор ГЗ-102 , усилитель BEAG APT-100 (100V-100W), Осциллограф С1-65, эквивалент нагрузки 4 Ом (100W), ну и сам трансформатор. Кстати, на сайте есть .

Ставлю 1000 гц размахом 80 (примерно) вольт и фиксирую напряжение на экране осциллографа (около 2 в). Далее увеличиваю частоту и жду когда напряжение на вторичке транса начнет падать. Тоже самое делаю в сторону уменьшения частоты.

Результат меня, надо сказать, порадовал АЧХ практически линейна в диапазоне от 30 гц до 16 кГц, ну я думал, что будет намного хуже. Кстати, усилитель BEAG APT-100 имеет повышающий трансформатор на выходе и его АЧХ, возможно, тоже не идеальна.

Теперь можно собирать все до кучи в корпус со спокойной совестью. Есть задумка сделать монтаж и компоновку внутри в лучших традициях, так называемого, моддинга (минимум проводов на виду) и еще не плохо было бы сделать подсветку светодиодами как в промышленных экземплярах.

Блок питания самодельного лампового усилителя.

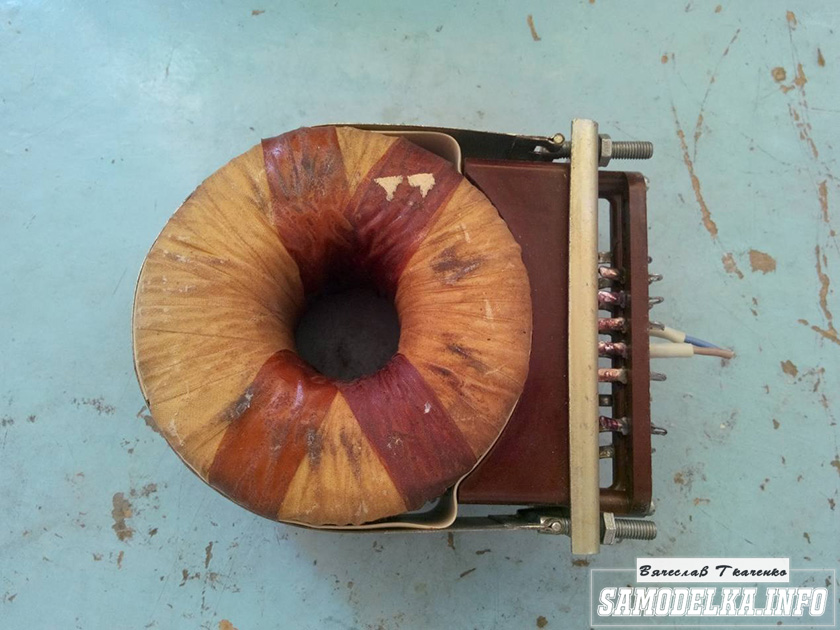

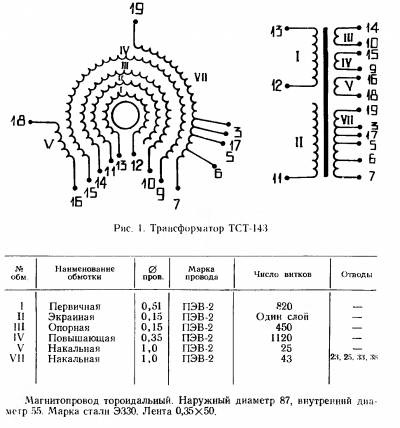

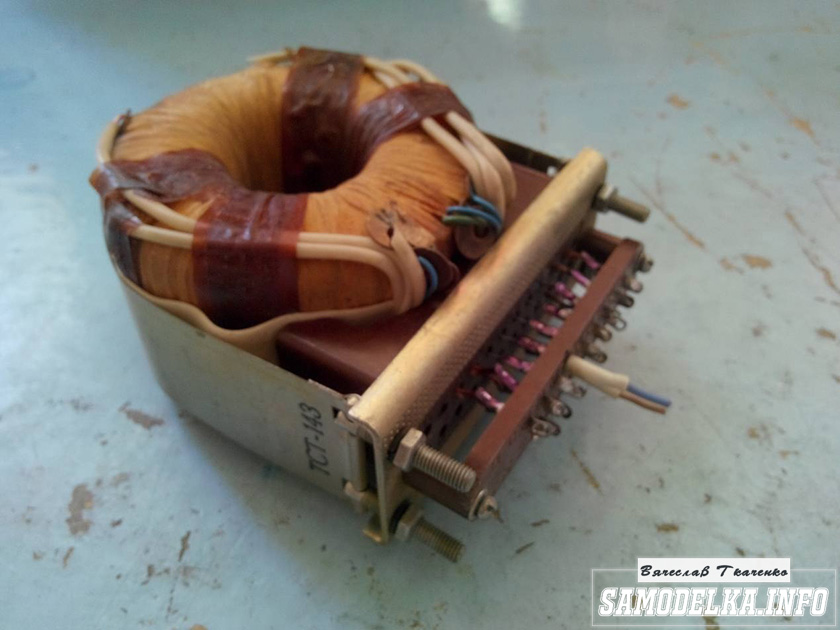

Сборку начну с заодно опишу его. Сердцем блока питания (да и всего усилителя, наверное) будет тороидальный трансформатор ТСТ-143, который я в своё время (года 4 назад) выдрал с мясом из какого-то лампового генератора прямо в то время, как его уносили на свалку. Больше к сожалению ничего не успел L жалко такой генератор, а может он еще и рабочий был или починить можно было … Ладно что-то я отвлекся. Вот он силовик мой.

Конечно в интернете нашел схему на него.

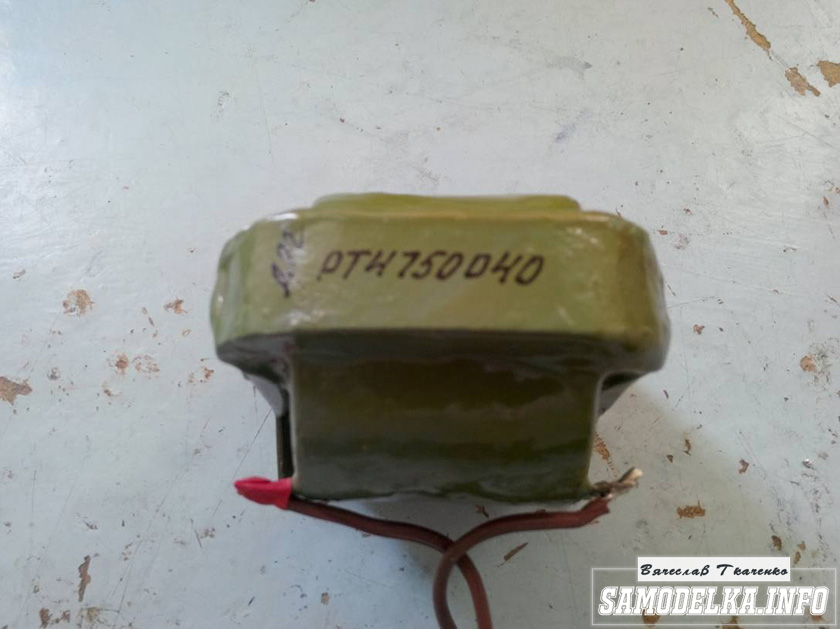

Выпрямитель будет на диодном мосте с фильтром на дросселе для анодного питания. И 12 вольт для питания подсветки и анодного напряжения. Дроссель вот такой у меня.

Его индуктивность составила 5 генри (если верить прибору) , что вполне достаточно для хорошей фильтрации. А диодный мост нашелся вот такой.

Его название BR1010. (10 ампер 1000 вольт). Все начинаю выпиливать усилитель. Думаю — будет как-то так.

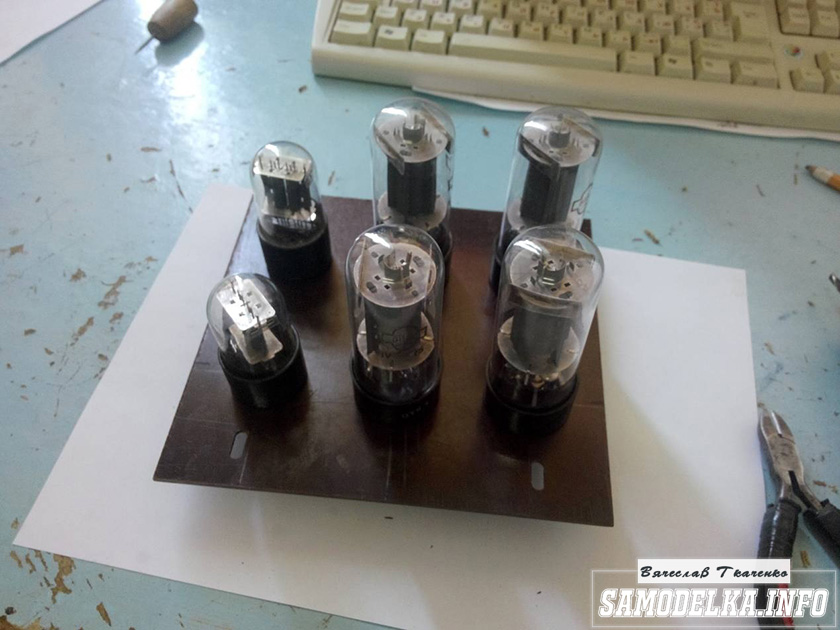

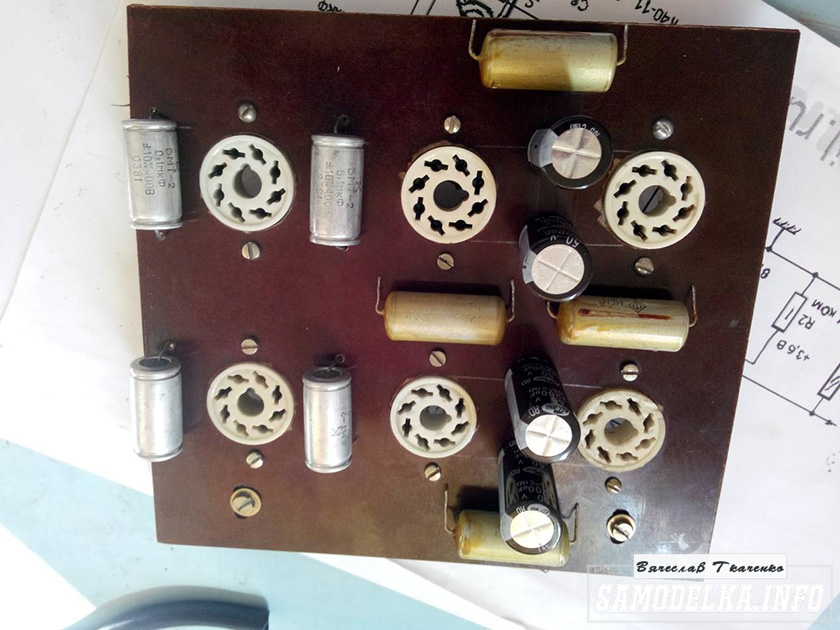

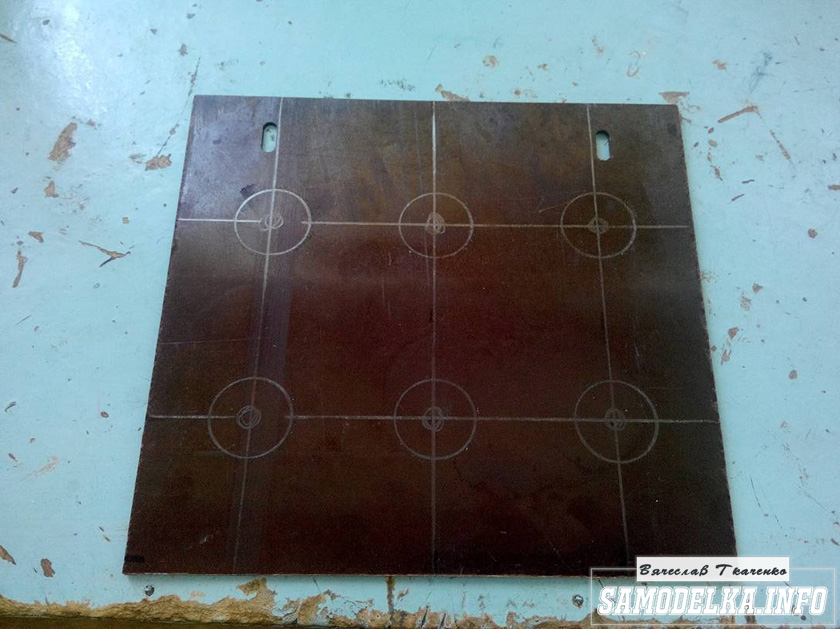

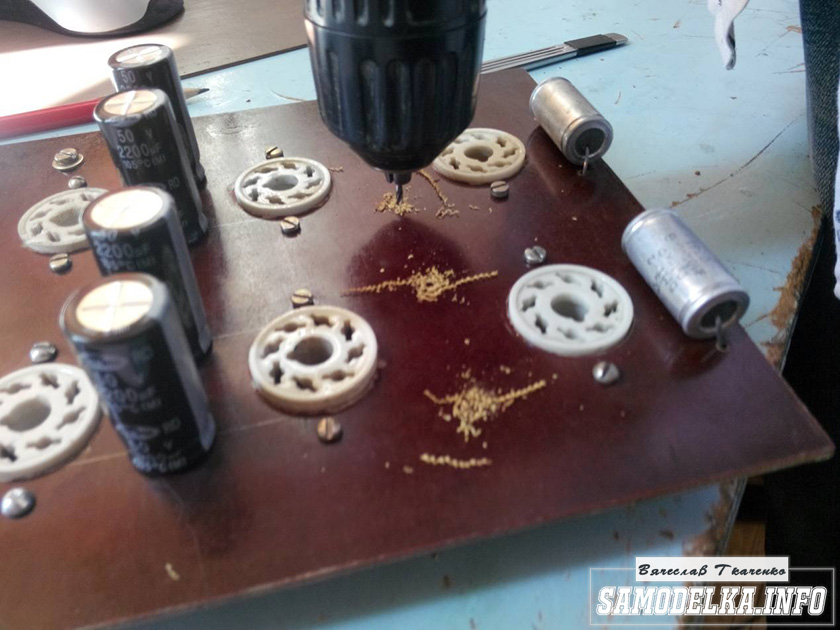

Размечаю и вырезаю отверстия в текстолите под панельки для лампочек.





Получается неплохо:) пока мне всё нравится.

И так, и эдак. сверлим пилим:)

Началось что-то вырисовываться.

Нашел в старых запасах фторопластовый провод и сразу же все альтернативы и компромиссы по поводу провода для монтажа исчезли без следа:) .

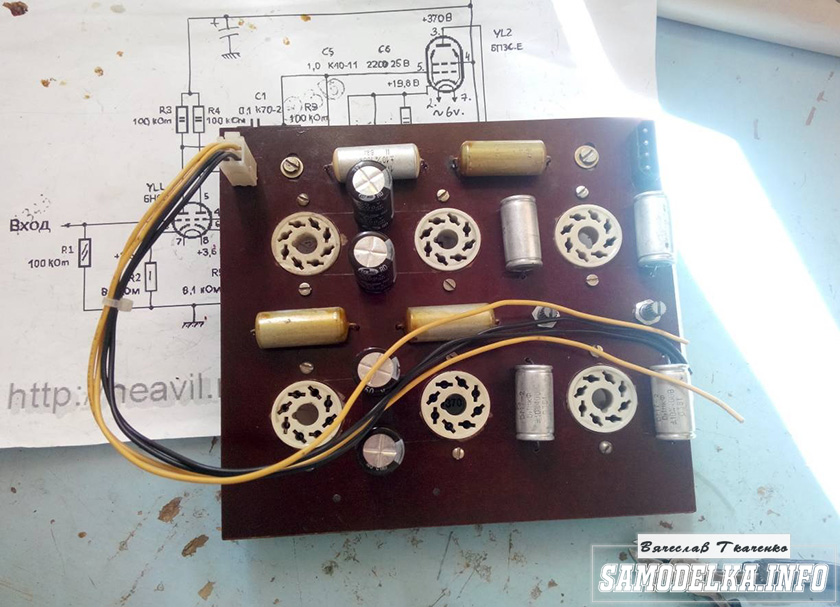

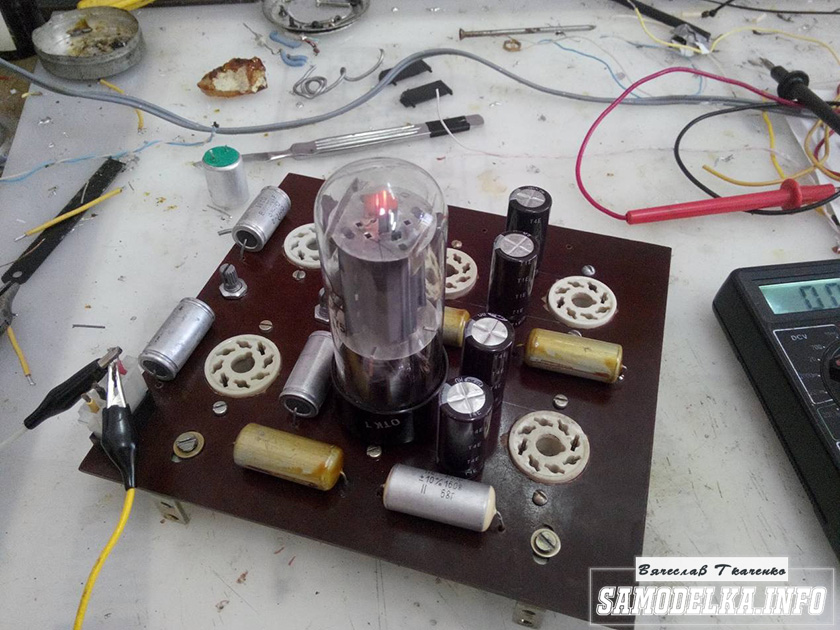

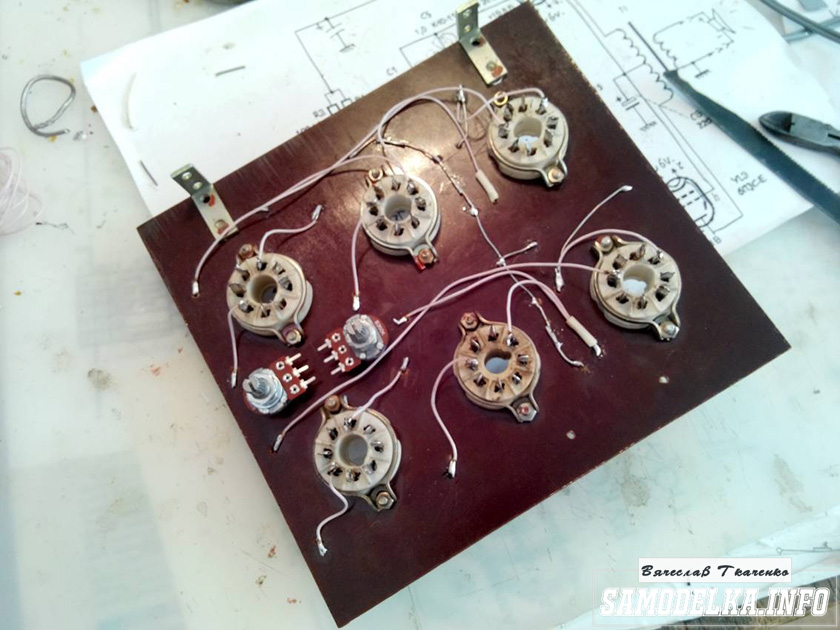

Такой вот получился монтаж. Всё как бы «кошерно» накалы перевиты, земля в одной,практически, точке. Должно работать.

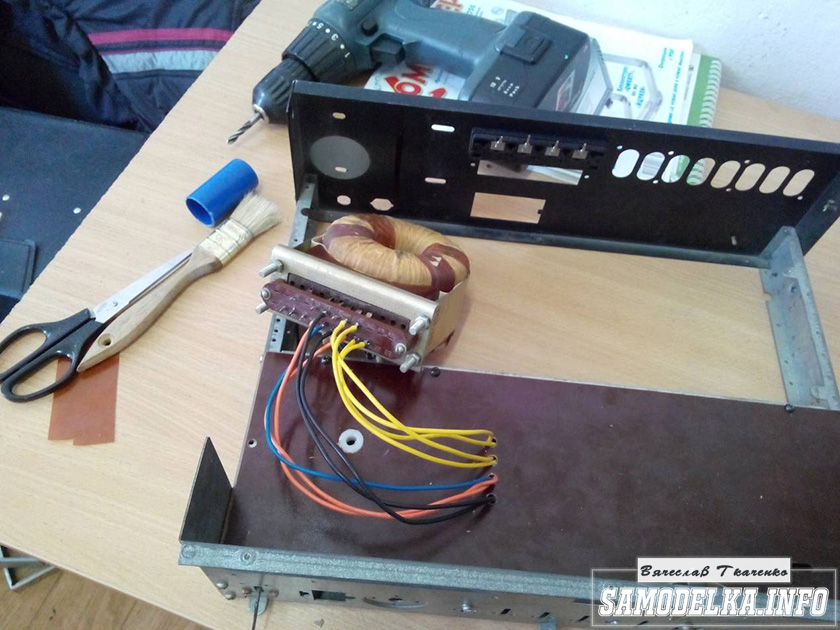

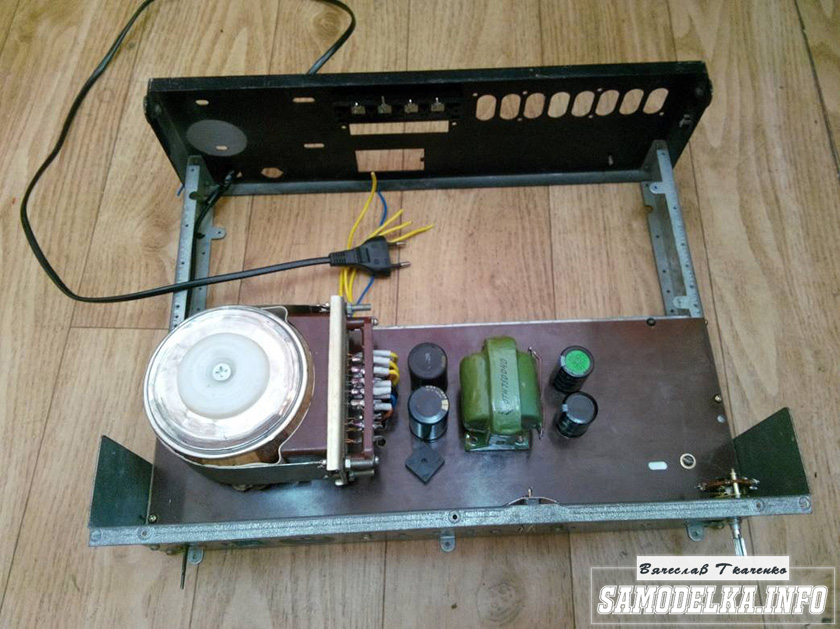

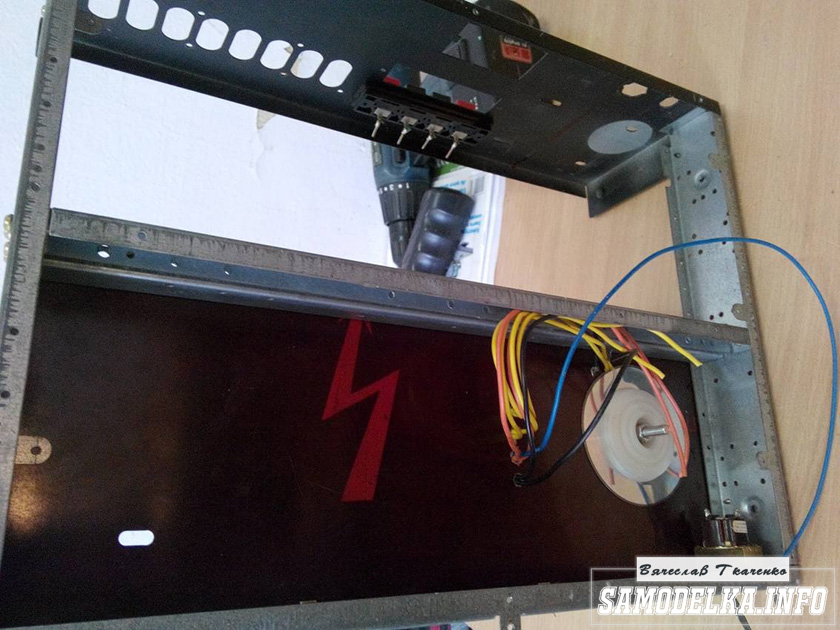

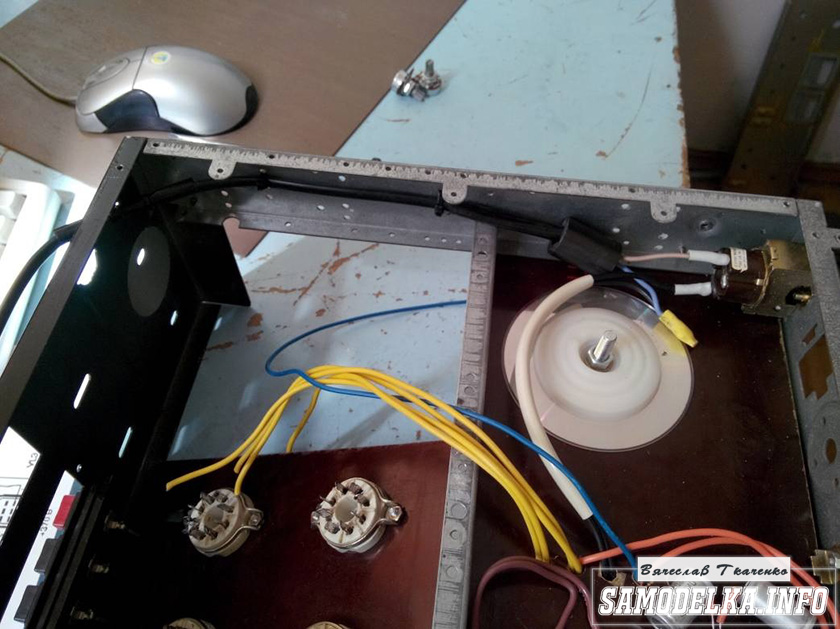

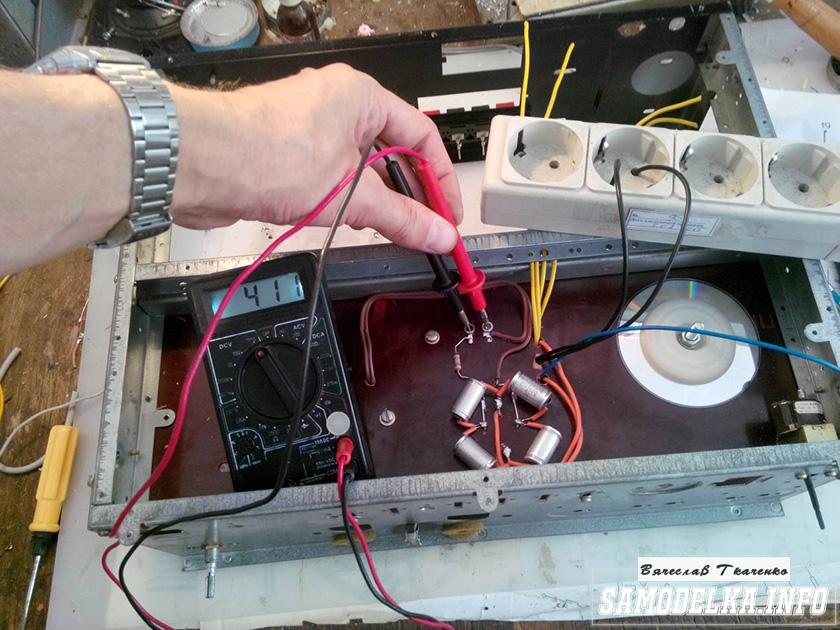

Пришло время городить питание. После проверки и прозвонки всех выходных обмоток транса припаял все необходимые провода к нему, и начал устанавливать согласно принятому плану.

Как известно, в нашем не легком никуда без подручных материалов: так пригодился контейнер от киндер-сюрприза.

И крышка от нескафе и старый компакт диск

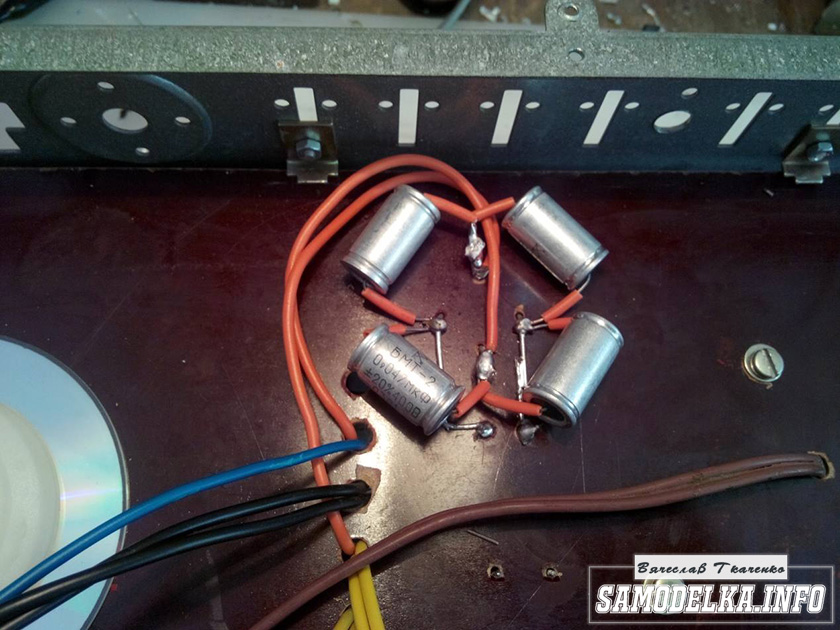

Я повыдирал из плат телевизоров и мониторов. Все емкости не менее 400 вольт (знаю, что надо бы побольше, но не хочу покупать).

Мост шунтирую емкостями (какие были под рукой, наверное, поменяю потом)

Многовато получается, ну да ладно, под нагрузкой просядет:)

Выключатель питания использую штатный от усилителя (четкий и мягкий).

С этим готово. Хорошо получилось:)

Подсветка для корпуса лампового усилителя.

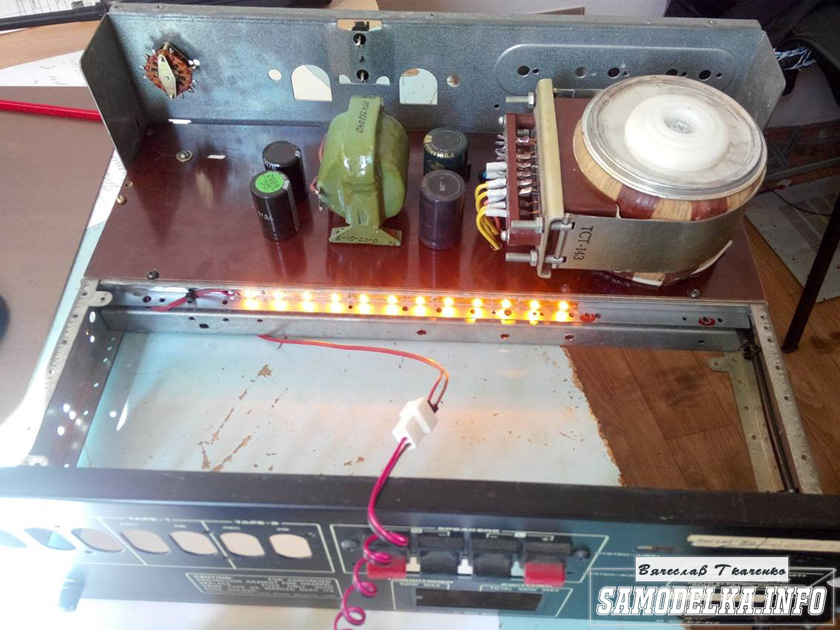

Для реализации подсветки была куплена светодиодная лента.

И установлена следующим образом в корпус.


Теперь свечение усилителя будет видно и в дневное время. Для питания подсветки я сделаю отдельный выпрямитель со стабилизатором на какой-нибудь КРКЕН подобной микросхеме (что найду в хламе) , от которого планирую запитать схему задержки подачи анодного напряжения.

Реле задержки.

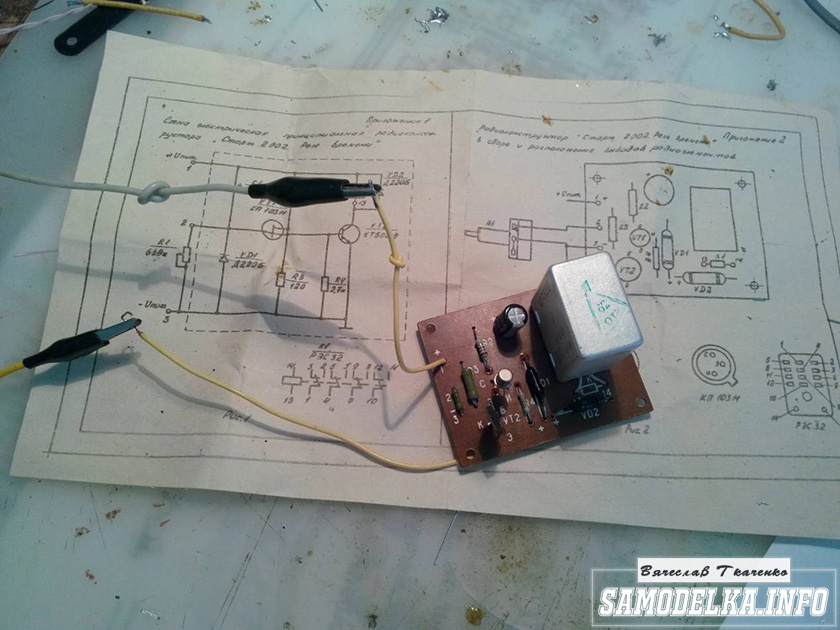

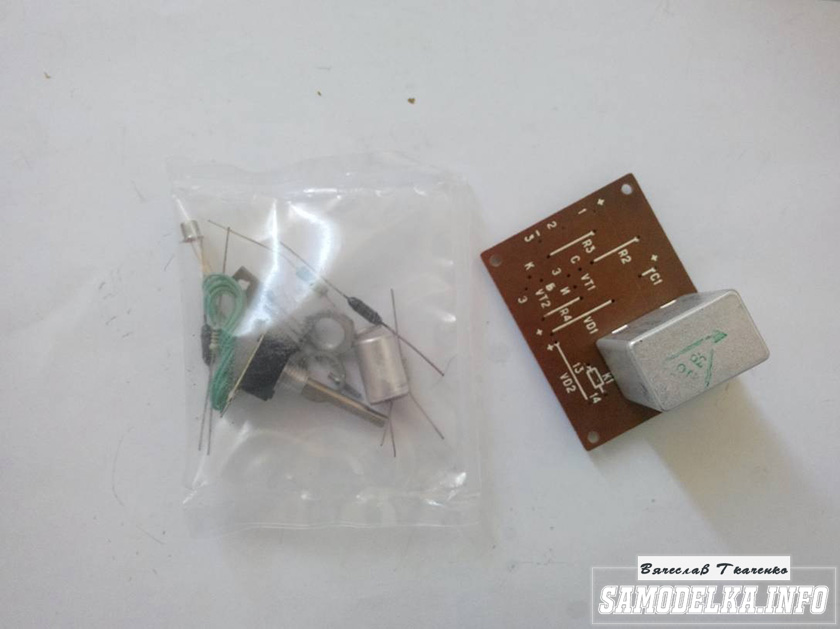

Порывшись в закромах родины, я нашел вот такую совершенно нетронутую штуку.

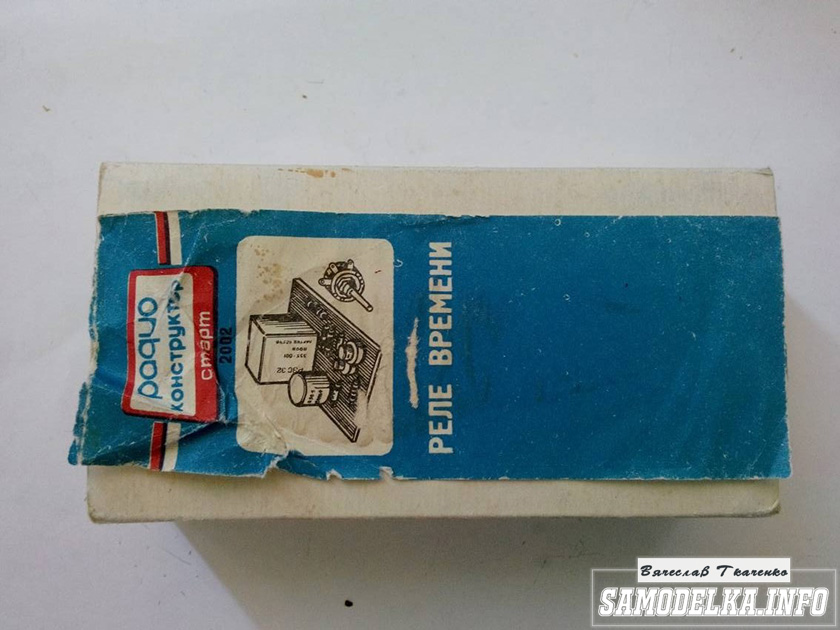

Это радио-конструктор реле времени для фотоувеличителя.


Собираем, проверяем, примеряем.


Время срабатывания выставил около 40 секунд, а переменный резистор заменил постоянным. Дело идет к завершению. Осталось все собрать вместе, поставить морду, индикаторы и регуляторы.

Регуляторы (переменники на входе)

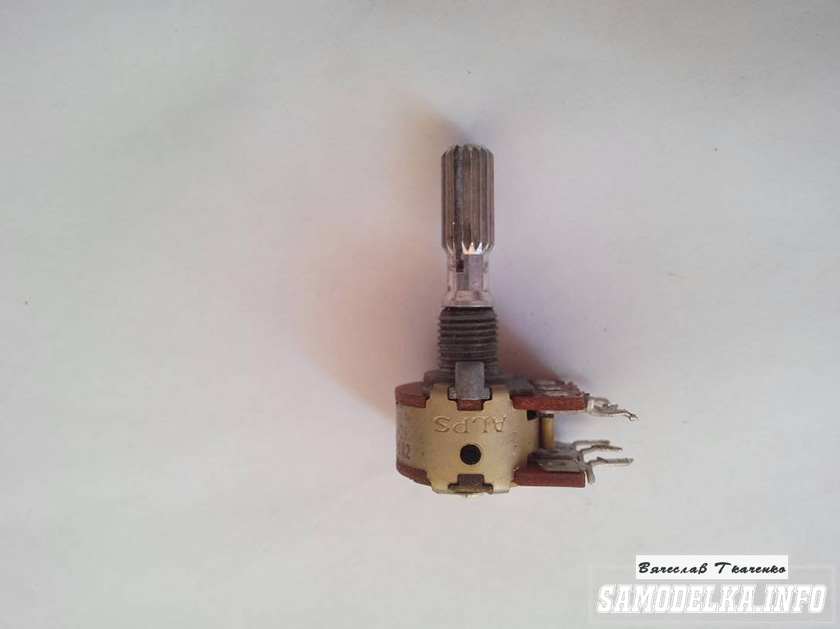

Говорят, от них может сильно зависеть качество звука. Короче я поставил вот такие

Сдвоенные по 100 кОм. так как у меня их два,то я решил запараллелить выводы получив тем самым 50 кОм и повышенную стойкость к хрипам:)

Индикаторы.

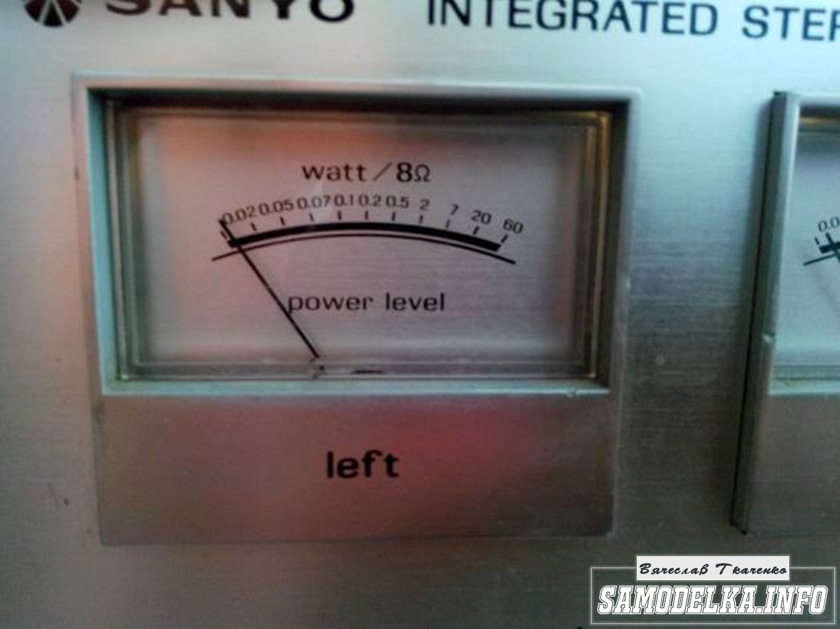

Индикаторы я задействовал штатные, со штатной подсветкой

Схема подключения была мною беспощадно выкушена с родной платы и также задействована.

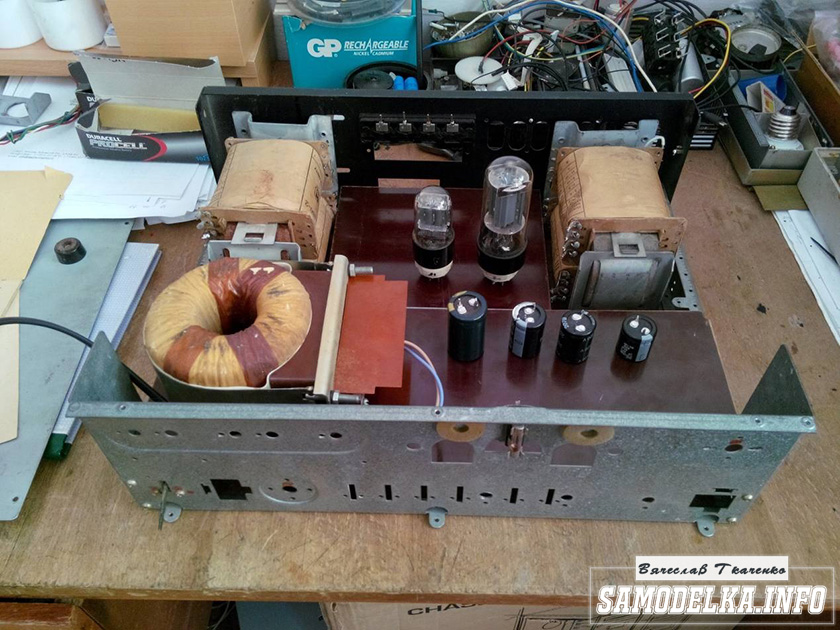

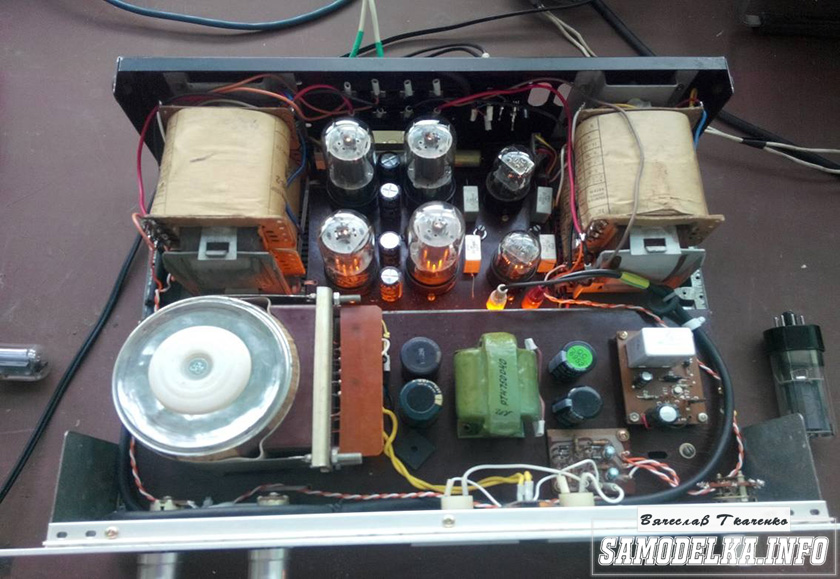

Вот что в итоге у меня получилось.




При проверке мощности усилитель продемонстрировал напряжение на выходе 10 вольт неискаженной синусоиды частотой 1000гц на нагрузку 4 ома (25 ватт) одинаково по каналам, что порадовало:)

При прослушивании звук был кристально чистым без фона и пыли, что называется, но чересчур мониторным, что ли? красивым, но плоским.

Я наивно полагал, что он без тембров заиграет, но …

При использовании программного эквалайзера удалось получить очень красивое звучание, которое всем понравилось. Спасибо всем большое!!!

Высокое входное сопротивление и неглубокая ОС - основной секрет теплого лампового звучания. Ни для кого не секрет, что именно на лампах реализуются самые высококачественные и дорогие усилители, которые относятся к разряду HI-End. Давайте поймем, что такое качественный усилитель? Качественным имеет право называться тот усилитель мощности НЧ, который полностью повторяет форму входного сигнала на выходе, не искажая его, разумеется выходной сигнал уже усиленный. В сети можно встретить несколько схем действительно высококачественных усилителей, которые имеют право относится к разряду HI-End и совсем не обязательна ламповая схематика. Для получения максимального качества, нужен усилитель, выходной каскад которого работает в чистом классе А. Максимальная линейность схемы дает минимальное кол-во искажений на выходе, поэтому в строении высококачественных усилителей особое внимание уделяется именно этому фактору. Ламповые схемы хороши, но не всегда доступны даже для самостоятельной сборки, а промышленные ламповые УМЗЧ от брендовых производителей стоят от нескольких тысяч, до нескольких десятков тысяч долларов США - такая цена уж точно не по карману многим.
Возникает вопрос - можно ли аналогичных результатов добиться от транзисторных схем? ответ будет в конце статьи.

Линейных и сверхлинейных схем усилителей мощности НЧ достаточно много, но схему, которая будет сегодня рассмотрена является ультралинейной схемой высокого качества, которая реализована всего на 4-х транзисторах. Схема была создана в далеком 1969 году, британским инженером-звуковиком Джоном Линсли-Худом (John Linsley-Hood). Автор является создателем еще нескольких высококачественных схем, в частности класса А. Некоторые знатоки называют этот усилитель самым качественным среди транзисторных УНЧ и я в этом убедился еще год назад.

Первая версия такого усилителя была представлена на . Удачная попытка реализации схемы заставила создать двухканальный УНЧ по этой же схеме, собрать все в корпусе и использовать для личных нужд.

Особенности схемы

Не смотря на простоту, схема имеет несколько особенностей. Правильный режим работы может нарушиться из-за неправильной разводки платы, неудачного расположения компонентов, неправильное питание и т.п..
Именно питание - особо важный фактор - крайне не советую питать данный усилитель от всевозможных блоков питания, оптимальный вариант аккумулятор или блок питания с параллельно включенным аккумулятором.
Мощность усилителя составляет 10 ватт с питанием 16 Вольт на нагрузку 4 Ом. Саму схему можно приспособить для головок 4, 8 и 16 Ом.
Мною была создана стереофоническая версия усилителя, оба канала расположены на одной плате.

Второй - предназначен для раскачки выходного каскада, поставил КТ801 (раздобыл достаточно трудно.
В самом выходном каскаде поставил мощные биполярные ключи обратной проводимости - КТ803 именно с ними получил несомненно высокое качество звучание, хотя экспериментировал со многими транзисторами - КТ805, 819 , 808, даже поставил мощные составные - КТ827, с ним мощность на много выше, но звук не сравниться с КТ803, хотя это лишь мое субъективное мнение.

Входной конденсатор с емкостью 0,1-0,33мкФ, нужно использовать пленочные конденсаторы с минимальной утечкой, желательно от известных производителей, тоже самое и с выходным электролитическим конденсатором.
Если схема рассчитана под нагрузку 4 Ом, то не стоит повышать напряжение питания выше 16-18 Вольт.
Звуковой регулятор решил не поставить, он в свою очередь тоже оказывает влияние на звук, но параллельно входу и минусу желательно поставить резистор 47к.
Сама плата - макетная. С платой пришлось долго повозиться, поскольку линии дорожек тоже оказывали некое влияние на качество звука в целом. Этот усилитель имеет очень широкий диапазон воспроизводимых частот, от 30 Гц до 1мГц.

Настройка - проще простого. Для этого нужно переменным резистором добиться половины питающего напряжения на выходе. Для более точной настройки стоит использовать многооборотный переменный резистор. Один шуп мультиметра присоединяем с минусом питания, другой ставим к линии выхода, т.е к плюсу электролита на выходе, таким образом, медленно вращая переменник добиваемся половины питания на выходе.
