Отопление под давлением частного дома своими руками. Отопление в частном доме своими руками

19.10.2023

Постепенное удорожание комплектующих и низкое качество работ, выполняемых монтажными бригадами, заставляет домовладельцев лично обустраивать обогрев загородных коттеджей. Но энтузиазм лучше подкрепить базовыми знаниями, иначе придется устранять ошибки, снова тратить деньги. Предлагаем рассмотреть каждый этап организации отопления частного дома - от проектирования и выбора оптимальной схемы до монтажа оборудования своими руками.

Варианты обогрева жилого дома

Общеизвестный и самый распространенный способ отопить собственный дом или квартиру – сделать водяную систему. Принцип действия: теплоноситель нагревается котлом либо другим источником, затем по трубам передается отопительным приборам – радиаторам, теплым полам (сокращенно – ТП) или плинтусным обогревателям.

Примечание. Водяное отопление используется в 99% многоквартирных домов и административных зданий. Практикуется 2 способа подачи теплоносителя – из централизованной городской сети либо от индивидуальной котельной, обслуживающей конкретное сооружение.

Помещенный внутрь печки теплообменник нагревает воду, направляемую насосом к батареям

Теперь перечислим альтернативные варианты обогрева:

Печной. Устанавливается металлическая буржуйка или строится полноценная кирпичная печь. При желании в топку либо дымовые каналы печки встраивается водяной контур (показан выше на фото).
Чисто электрической - конвекторы, инфракрасные и масляные обогреватели, спиральные тепловентиляторы. Более современный способ – устройство греющих полов с применением резистивных кабелей либо полимерной пленки. Последнюю называют инфракрасной, карбоновой.
Воздушный. Источник тепла прогревает очищенный фильтрами уличный воздух, который принудительно нагнетается в комнаты мощным вентилятором. Более простой и дешевый вариант – установка в жилых помещениях газовых конвекторов.
Комбинированный - печь на дровах + электрообогреватели любого типа.

Схема обогрева ванной комнаты электрическими теплыми полами

для нагрева воды можно использовать любой энергоноситель либо комбинировать несколько видов топлива, устанавливая 2-3 котла;
при высоких требованиях к дизайну интерьера трубная разводка монтируется скрытым способом, вместо батарей применяются плинтусные нагреватели или контуры ТП;
возможность организовать горячее водоснабжение (ГВС) - установить двухконтурный котел либо бойлер косвенного нагрева (в зависимости от количества потребляемой воды);
к системе можно подключить альтернативные источники энергии – солнечные коллекторы, тепловой насос;
при необходимости отопление в частном доме делается полностью автономным – трубы прокладываются по самотечной (гравитационной) схеме плюс ставится котельный агрегат, не требующий подключения к электросети;
система хорошо поддается регулировке, автоматизации и дистанционному управлению через сотовую связь либо интернет.

Единственный недостаток водяных сетей – стоимость монтажа, оборудования и запорно-регулирующей арматуры. Закупка и подключение электрических нагревателей обойдется дешевле, но ограничение в плане выбора топлива приведет к увеличению эксплуатационных расходов.

Строительство кирпичной печи – мероприятие дорогостоящее и трудоемкое. Доступная по цене железная буржуйка обогреет 2-3 смежных комнаты, потому сгодится лишь для дачи или бытовки.

Устройство в загородном коттедже полноценного воздушного обогрева обойдется еще дороже возведения печки. Надо приобрести вентиляционный агрегат с рекуператором, играющий роль нагнетателя, очистителя и нагревателя воздуха. Затем организовать приток и вытяжку - провести воздуховоды во все помещения. О подводных камнях воздушного отопления расскажет эксперт на видео:

Выбираем энергоноситель

Основной критерий выбора – стоимость энергоносителей, зависящая от страны и региона проживания. Если в РФ несомненным лидером является природный газ, то в остальных государствах бывшего СССР картина другая – первое место занимают дрова, брикеты и уголь. Не забудьте об электроэнергии, отпускаемой по вдвое меньшему ночному тарифу.

Выбирая подходящий вид топлива, стоит учесть пять факторов (помимо цены):

эффективность (КПД) работы отопительного оборудования, использующего этот энергоноситель;
удобство при эксплуатации;
как часто придется обслуживать агрегаты, расценки на вызов мастера;
требования к складированию.

Ниже приведем сравнительную таблицу, где показаны цены различных энергоносителей и сколько стоит киловатт тепла, полученный в реальных условиях. Площадь здания – 100 м², регион – Московская обл.

Примечание. Результаты расчетов и цены даны по состоянию на 15.02.2018. Со временем данные теряют актуальность, но разница в стоимости 1 кВт сохраняется.

По приведенным в таблице цифрам гораздо проще найти подходящий вариант (или несколько). Только сделайте поправку на стоимость энергоносителей в своем регионе. По другим критериям выбора дадим 4 совета:

Удобнее всего пользоваться газовым и электронагревательным оборудованием. Не нужно ничего складировать, постоянно обслуживать и возиться с чисткой водогрейных аппаратов.
Сжигать уголь и дрова - самый экономный способ обогрева. За сбережение средств придется расплачиваться трудом – пилить, носить, загружать топку, чистить дымоход. Сжигать брикеты и пеллеты комфортнее, но возрастает цена котельной установки и самого топлива. Плюс понадобится хранилище для складирования.
Солярка либо сжиженный газ – лучшее решение для обустройства автономного и одновременно комфортного отопления, когда прочие энергоносители недоступны. Минус – приличная стоимость горючего и монтажа топливной емкости.
Проверенный вариант – совмещение 2-3 энергоносителей. Распространенный пример: твердое топливо + электричество по ночному тарифу.

Важно! В закрытой системе, работающей под давлением, всегда присутствует группа безопасности – манометр, автоматический воздухоотводчик и предохранительный клапан. Точка монтажа – труба подачи на выходе из котла. Чтобы грязь и песок не попадали внутрь теплообменника, на обратке перед отопителем ставится фильтр - грязевик.

Устройство отопления начинается с установки батарей в заранее подготовленных местах под окнами или на угловых наружных стенах. Приборы подвешиваются на специальные крюки, прикрепляемые к самой конструкции либо гипсокартонной отделке. Неиспользуемый нижний выход радиатора закрывается пробкой, сверху вкручивается кран Маевского.

Трубопроводная сеть монтируется согласно технологии сборки тех или иных пластиковых труб. Чтобы уберечь вас от ошибок, дадим несколько общих рекомендаций:

Монтажная хитрость. Не заливайте стяжку ТП, пока не заполните контуры водой и не прогреете систему. Цель – повысить давление в пластиковых трубах и заставить их удлиниться, то есть, ввести в рабочий режим. Тогда материал не прогнется под весом монолита и не всплывет, если раствор получится жидким.

В заключение о теплоносителе и запуске системы

Когда загородный дом посещается и топится периодически, заполнять систему водой нельзя – замерзнет и порвет трубы с радиаторами. В подобных случаях применяется незамерзающий теплоноситель – . Особенности жидкости – повышенная текучесть и меньшая теплоемкость (разница с водой – 15%). Вывод: стыки труб нужно монтировать качественно плюс наращивать мощность батарей.

При закачке теплоносителя и запуске отопления важно по максимуму выпустить воздух из системы. В процессе заполнения нужно открывать ручные краны Маевского на всех радиаторах, пока из технологического отверстия не побежит вода. Петли ТП заполняются поочередно, воздух уходит через автоматический клапан на коллекторе.

Одним из возможных вариантов, часто применяемых для обогрева загородного дома, особенно в условиях постоянного в нем проживания, является использование водяного отопления. Однако рассматривая монтаж отопления, частный дом, в котором он будет выполнен, можно столкнуться с тем, что потребуется определить, как будет происходить реализация проекта. Для каждого из них характерны свои особенности, которые могут повлиять на ваш выбор.

О водяном отоплении

Принцип работы подобного отопления понятен каждому – в отопительном котле нагревается вода и затем поступает в батареи, проходя через которые отдает тепло окружающему воздуху. Сделать отопление в частном доме, работающее на описанном принципе, достаточно просто, но дело в том, что при этом необходимо учесть ряд дополнительных факторов, начиная от выбора оборудования и заканчивая его расположением и подключением.

Ответ на эти вопросы во многом предопределяет, каким будет обогрев, и как мы проводим отопление в частном доме.

Про циркуляцию теплоносителя

Надо отметить еще такую особенность, присущую водяному отоплению. Циркуляцию горячей воды в системе можно обеспечить несколькими способами:

естественным или гравитационным;
принудительным.

Естественная циркуляция основана на том, что холодная вода тяжелее, чем горячая, и поэтому вода с более высокой температурой поднимается вверх. При таком способе циркуляции теплоносителя проведение отопления в частном доме должно учитывать некоторые дополнительные требования, которые понятны при рассмотрении приведенного рисунка:

Это следующие требования:

диаметр подающей трубы должен быть больше, чем остальных труб;
необходимо обеспечить уклон при прокладке труб от расширительного бачка до радиатора и от последнего к котлу, вода должна поступать к батареям и котлу самотеком;
расширительный бачок должен располагаться выше всех остальных элементов системы.

Преимуществом такого подхода является возможность работы обогрева без использования дополнительных устройств (насосов или нагнетателей), в этом случае может работать и тогда, когда нет электроэнергии (обрыв линий электропередач, авария и прочие нарушения электроснабжения, а так же полное его отсутствие). Недостатком надо считать небольшой радиус использования из-за небольшого давления.

При использовании принудительной циркуляции в систему отопления встраивается насос, обеспечивающий необходимое давление и подачу теплоносителя в нужное место. Подобная система является универсальной и может быть применена при любом виде монтажа и в любых зданиях.

Однотрубный монтаж

Подобная схема монтажа отопления частного дома является наименее затратной и наиболее независимой от внешних условий. Что собой представляет подобная схема обогрева, можно понять из приведенного рисунка:

Рассматриваемый монтаж системы отопления частного дома предусматривает прохождение горячей воды через все радиаторы. При этом система может быть выполнена как с вертикальной разводкой, так и с горизонтальной, схема подключения отопления частного дома с обоими типами разводки приведена ниже:

Подобная однотрубная проводка отопления в частном доме называется «Ленинградка» По оценкам специалистов, это один из самых распространенных вариантов водяного отопления. Ее достоинством является меньшая стоимость материалов, необходимых для прокладки отопления в частном доме, и меньшая стоимость монтажных работ. С особенностями системы можно ознакомиться дополнительно с помощью видео

Одним из достоинств подобной системы можно считать ее универсальность, она может работать с естественной циркуляцией воды и с принудительной.

Двухтрубный монтаж

Схема, как выглядит монтаж систем отопления частных домов, приведена на рисунке:

Горячая вода в каждый радиатор поступает независимо (от общей магистрали по отдельной трубе), а затем таким же образом возвращается в общую магистраль для поступления в котел и повторного нагрева.

Подобная система отопления наиболее универсальна и может быть применена в любых частных домах, независимо от этажности и размеров.

К особенностям использования такого варианта монтажа следует отнести повышенные расходы на материалы и комплектующие (трубы, насос, фурнитура и т.д.) а так же значительный объем работ, характерный для случаев, когда проводится такая установка отопления в частном доме.

О других вариантах и возможностях

Приведенные виды монтажа не охватывают всех возможных способов построения разводки водяного отопления. Выше отмечалось, что однотрубная разводка может быть горизонтальной и вертикальной. Такими же способами выполняется и двухтрубная разводка. Кроме того, для любых вариантов монтажа допустимо разное подключение радиаторов:

Стоит отметить, что могут быть использованы и другие варианты монтажа с целью обеспечения большей эффективности работы обогрева в конкретных условиях, но этим должны заниматься специалисты, добиваясь максимальной отдачи от отопления. Приведенные данные охватывают наиболее популярные и чаще всего используемые варианты монтажа.

Как все это реализуется?

Существуют различные подходы к созданию обогрева. Но только отопление, ориентированное на местные доступные ресурсы и топливо, – правильное отопление частного дома.

Учитывая, что любая отопительная система представляет достаточно сложную гидротехническую систему, лучше всего ее проектирование и последующий монтаж доверить профессионалам, фирмам и организациям, занимающимся этим на постоянной основе. В этом случае вы всегда сможете получить консультацию по работе смонтированной системы, а так же обратиться к ним для ее ремонта при повреждении.

Можно выполнить подобную работу самостоятельно, в этом случае затраты на создание и монтаж отопления будут минимальны, но и претензии по некачественной работе предъявлять придется себе.

В собственном доме отопление должно быть рассчитано на использование доступных и дешевых энергоносителей, а также на работу в автономных условиях, например, при отсутствии электроэнергии. Кроме того, надо ответственно отнестись к реализации планов по созданию системы отопления, учитывая, что это достаточно сложная и дорогостоящая процедура.

Уже давно канули в лету те времена, когда частный дом могла отопить только печь. Отсутствие горячей воды в достаточном объеме, необходимость растапливать печку и поддерживать в ней огонь мало способствовали жизни за городом. Именно поэтому многие стремились переехать в комфортабельные многоэтажные дома, где отопление и горячее водоснабжение носили централизованный характер.

Сегодня многое изменилось - обилие и ассортимент современного отопительного оборудования позволяют делать отопление в доме самостоятельно, даже без привлечения специалистов. Теперь приоритетным, наоборот, является проживание в загородных домах, так как горячая вода есть круглогодично, а отопление можно включить в любой момент, не дожидаясь решения коммунальных служб.

Всего выделяют 3 основных энергоносителя - газ, твердое топливо и электричество. О каждом из них, а также о том, как сделать правильно обвязку котла и обеспечить подачу тепла на разные узлы, мы и расскажем в данной статье.

Приобрести целиком отопительную систему ни в одном магазине не получится. Можно выбрать отдельные элементы и собрать их в систему, можно приобрести материалы и сделать котел и обвязку целиком собственноручно. Независимо от того, каким путем вы решите идти, необходимо для начала определиться со следующими параметрами:

какой вид топлива планируется использовать;
какое топливо экономически более целесообразно.

Какие существуют системы отопления дома

Самым известным средством отопления с незапамятных времен являлась русская печь. В числе основных недостатков таких конструкций сегодня выделяют большой размер, что не всегда удобно и неравномерное прогревание воздуха в помещении. Возле печи очень жарко, в двух метрах - тепло, в соседней комнате - холодно. Современные камины, хотя и видоизменились с течением времени, в целом выступают аналогом печи и потому могут использоваться исключительно как вспомогательный источник тепла.

Самой востребованной и эффективной признают систему водяного отопления, где по трубам циркулирует подогретый теплоноситель и тем самым отапливает помещения.

Не менее эффективной, но практически неизвестной считается воздушное отопление, основное на работе воздушных тепловых коллекторов.

Электрическое отопление можно назвать относительно новым видом, которое работает на преобразовании электричества в тепловую энергию, при этом не используя никакой теплоноситель.

Виды котлов

Основная задача при организации отопления своими руками заключается в том, чтобы создать эффективную систему, преимущественно автоматическую, с минимальным участием человека в ее работе. Исходя из доступности вида топлива и целесообразности его выбора, следует приобретать конкретный вид котла.

Основная классификация котлов зависит именно от вида топлива:

газовый;
электрический;
твердотопливный;
комбинированный.

Современные котлы промышленного производства являются экономичными, относительно бесшумными и простыми в эксплуатации. Главный минус такого оборудования - энергозависимость, так как в основе каждого работает вентилятор, нагнетающий воздух в камеру или обеспечивающий движение теплоносителя.

Исключение касается лишь тех котлов, где используется . Такой насос относится к категории аварийного оборудования и работает на аккумуляторной батарее. При отсутствии электричества насос обеспечивает движение теплоносителя по трубам, исключая их промерзание и последующий разрыв.

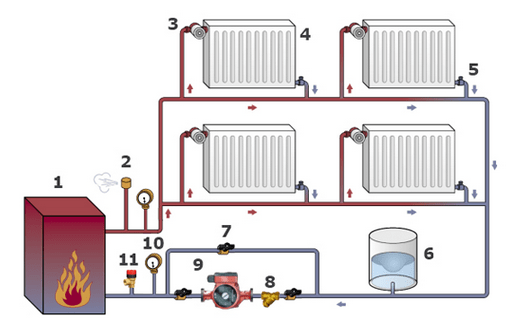

Схема отопления частного дома

Газовый

Как бы часто не индексировали стоимость газа в нашей стране, он по-прежнему остается самым дешевым видом топлива.

Современные газовые котлы бесшумные, простые в эксплуатации, различаются по количеству контуров:

одноконтурные - рассчитаны только на отопление дома

двухконтурные - на отопление и горячее водоснабжение.

Электрический

Самый безопасный вид оборудования. Способный отапливать любое по площади помещение (мощность 4-300 кВт). Минус такого оборудования заключается только в стоимости топлива. Электроэнергия традиционно является самым дорогим видом отопления по сравнению с газом и твердым топливом.

В числе ключевых преимуществ можно выделить следующее:

большой диапазон мощности котлов, способных отапливать до 350 кв.м. помещения разноуровневого и состоящего из нескольких комнат;
нет необходимости в организации дымохода и вытяжной вентиляции - отопление происходит за счет преобразования электроэнергии в тепловую, поэтому никаких продуктов сгорания не выделяется;
экологически чистое оборудование, не выделяющее в атмосферу никаких загрязняющих веществ;
компактный размер и возможность установить в любом помещении без ограничения по квадратуре и удаленности;
нет необходимости получать разрешительную документацию на ввод оборудования в эксплуатацию.

Отапливать даже небольшой дом электроэнергией можно только в том случае, если подведено 3 фазы, а в сети абсолютно стабильное напряжение.

Котлы между собой также различаются по количеству контуров:

одноконтурные - только для отопления;
двухконтурные - для отопления и подогрева воды.

Твердотопливный

Это усовершенствованный «привет» из прошлого, модернизированный до такой степени, что его можно оставлять на неделю и температура в доме будет комфортной. В основе всех котлов, работающих на твердом топливе, положен принцип Колпакова, когда сперва прогревается котел, а далее температура поддерживается на определенном уровне, чтобы обеспечить стабильность нагрева теплоносителя.

Такие котлы отличаются достаточно высоким коэффициентом полезного действия, но при этом нуждаются в регулярной (не менее 1-2 раз в неделю) очистке от продуктов сгорания, монтаже дымохода, организации вытяжной вентиляции и наличии отдельного помещения.

Преимущества оборудования на твердом топливе:

большой ассортимент топлива (дрова, уголь, пеллеты, брекеты, отходы деревообрабатывающей и сельскохозяйственной промышленности и т.д.);
высокий КПД, в отдельных случаях достигающий 92%;
возможность автоматизации процесса для агрегатов длительного горения.

Для того, чтобы отопительный сезон не вызвал затруднений, необходимо заранее подготовить определенное количество топлива, достаточного для отопления частного дома в течение 2-3 месяцев.

Комбинированный

Этот вид оборудования позволяет рационализировать расходы на отопление и обеспечить постоянную работу котла, в зависимости от наличия того или иного топлива.

Принципиальное отличие заключается в комбинации твердого топлива с другими источниками - электричеством, жидким топливо или газом. В зависимости от пары выделяют электрические, твердотопливные и универсальные комбо-котлы. Выбор зависит от того, какое топливо доступно в данном регионе.

Переход между альтернативными источниками осуществляется путем смены горелок, что достаточно сложно и не всегда получается с первого раза.

Горелки всегда приобретаются отдельно!

Выбирая котел для частного дома, следует понимать, что это лишь малая часть всей отопительной системы. безусловно, очень важная, от которой будет зависеть ее функционирование и поддержание тепла в доме, но также многое зависит и от обвязки котла, от организации системы отопления и горячего водоснабжения.

Виды отопительных систем

В зависимости от того, какой теплоноситель циркулирует в системе, практикуются следующие виды отопления:

водяное, где в качестве теплоносителя выступает обычная вода (в некоторых случаях может быть добавлен антифриз);
воздушное - теплоноситель - воздух, нагретый до определенной температуры;
паровое - трубы нагревает пар;
электрическое - по периметру расставлены электроприборы (ТЭНы, инфракрасные излучатели и т.д.);
комбинированное - организация отопления таким образом, что источником выступает не только теплоноситель, но и другие варианты;
система «тёплый пол».

Каждый из перечисленных способов отличается определенными характеристиками, преимуществами и недостатками по отношению друг к другу.

Это самый простой вид отопления частного дома, который легко сделать своими руками. Никаких особых требований в эксплуатации системы не существует, основная задача - правильно рассчитать количество батарей и выбрать соответствующую мощность котла.

Как рассчитать мощность

Существует универсальная формула расчета мощности:

1 кВт мощности = 10 м 2 отапливаемой площади

Однако, она работает только в идеальных, можно сказать, лабораторных условиях, весьма далеких от реальности. При определении параметра необходимо учитывать характеристики конкретного дома - год постройки, из каких стройматериалов, наличие теплоизоляции, вид окон и дверей и т.д.

Так, например, если дом построен более 30 лет назад, но утеплен, двери и окна заменены на современные герметичные конструкции мощность следует увеличить в 1,5 раза, то есть на 10 кв.м. площади брать 1,5 кВт. Если лома построен недавно, но не утеплен надлежащим образом, двери и окна - деревянные и сквозят, мощность следует увеличивать уже в 2 раза.

Коэффициенты подсчета мощности

2 и более окон на северную сторону - 1,3;
2 и более окон на южную, восточную и юго-восточную стороны - 1,1;
2 и более окон на западную стороны - 1,2.

При организации водяного отопления в качестве теплоносителя выступает очищенная вода, которую нет необходимости сливать по окончании отопительного сезона. Это замкнутая система, где вода циркулирует под воздействием насоса или самотеком.

Принудительная циркуляция теплоносителя

Для того, чтобы обеспечить движение подогретой воды по трубам, нужна центробежная сила. Как правило, для этих целей используется циркуляционный насос, но вполне подойдет и обычный центробежный, только малой мощности.

Основная задача насоса заключается в подаче остывшей воды в котел для ее нагрева и распределение уже подогретого теплоносителя по системе. Поскольку речь идет о замкнутом круге, по трубам циркулирует постоянный объем воды.

Монтаж циркуляционного насоса в систему отопления частного дома

Использование насосного оборудования хотя и делает систему энергозависимой, но полностью исключается необходимость участие человека в работе котла. Температурный датчик отслеживает предел нагрева, насос двигает воду поступательно от котла к трубам и обратно. Если речь идет об электрическом или газовом котле, все участие сводится только к одному - выставить комфортную температуру и забыть о котле на весь сезон.

Для того, чтобы обеспечить работу котла при отсутствии электричества можно приобрести циркуляционный насос 12 вольт, работающие на аккумуляторной батарее.

Циркуляция теплоносителя самотеком

Сегодня такая система встречается исключительно редко и только в одноэтажных домах. Здесь теплоноситель движется по системе самотеком, когда вода разной температуры перемещается под воздействием разницы в удельной массе.

Обязательным условием правильной циркуляции воды в самотечной системе является монтаж труб под небольшим - до 150 - углом.

Монтаж водяной системы отопления своими руками

Для того, чтобы в доме было комфортно и тепло, следует правильно рассчитать количество радиаторов, по которым будет циркулировать теплоноситель. При этом обратите внимание на то, что все котлы должны быть оборудования системой вытяжной вентиляции и дымоходом. Исключение касается только электрического котла.

Как рассчитать необходимое количество радиаторов

Самый правильный способ - рассчитать по площади отапливаемого помещения (в каждой комнате отдельно). Согласно СНиП каждый квадратный метр требует 100 Вт тепла. Узнаете площадь помещения и умножаете на необходимое количество тепла. Так, например, для комнаты 20 кв.м. понадобится 2000 Вт тепла (20 х 100), что соответствует 2 кВт.

Теперь определяем количество радиаторов по количеству секций или единиц. Каждый производитель указывает теплоотдачу одной секции радиатора или монолитного изделия. Полученный объем тепла делите на коэффициент теплоотдачи и получаете количество секций, которые преобразуете в радиаторы, или сразу - количество радиаторов.

Однотрубная, где от котла отходит только горячая вода

В этом случае теплоноситель движется от первого до последнего радиатора, постепенно теряя тепло. При выборе подобной системы следует иметь в виду, что в самой дальней комнате батарея будет практически холодной.

Корректировать температуру радиаторов при такой системе сложно, так как перекрыв один радиатор, вы прекращаете подачу теплоносителя о все последующие.

Двухтрубная - подача горячей воды от котла и возврат воды в котел (обратка).

Это самая оптимальная система для отопления частного дома, где к каждому прибору подводятся параллельно сразу 2 трубы - первичка и обратка. В этом случае температура всех радиаторов во всех комнатах будет приблизительно одинаковой. Можно в каждой из комнат увеличивать или снижать температуру по необходимости.

Такой способ разводки именуют еще лучевым, когда от котла к каждому прибору подводится труба с прямой подачей и отводится с холодной.

Коллектор в такой системе отопления выполняет задачу накопления теплоносителя.

Это универсальная система, которая подходит для организации отопления в любом помещении, при этом есть возможность делать скрытую проводку к каждому прибору отдельно.

В зависимости от выбранной системы разводки определяется количество труб и общая стоимость. Однотрубная разводка - самый дешевый вариант.

После того, как рассчитано количество радиаторов и выбрана система, следует производить монтаж труб.

Ранее для этой цели использовались металлические трубы. Сегодня такое решение не выгодно ввиду стоимости и подверженности коррозии, поэтому следует выбирать полипропиленовые.

Полипропиленовые трубы в системе отопления

Трубы укладываются во всех помещениях, которые будут отапливаться, переходя из одной комнаты в другу. Между собой трубы соединяются специальным паяльником для пластиковых труб.

Систему водяного отопления частного дома можно собрать и своими руками, но для этого понадобятся точные расчеты и схема обвязки котла. Самый главный недостаток такой системы - необходимость регулярной профилактики. И обратите внимание на то, что если вы используете антифриз, его необходимо менять каждые 5 лет.

Достаточно популярный способ отопления жилых и офисных помещений, основанный на принципе гравитации и принудительной вентиляции. Гравитационная система подразумевает движение воздуха при разности температур за счет его естественной циркуляции. Разная температура означает разную же плотность воздуха из-за чего происходит перемещение теплых и холодных слоев.

При воздушном отоплении в помещении устанавливается калорифер или монтируются вентиляционные каналы, по которым поступает теплый воздух. Каждый такой источник тепла может быть установлен в любом месте комнаты - на стене, в потолке или полу. На принцип конвекции этого никакого влияния не оказывает

Выделяют 2 основных вида воздушного отопления:

местное (локализованное);
центральное.

Локализованное

Этот способ подходит для отопления только одной комнаты в помещении. В качестве источника тепла могут выступать:

калориферы;
тепловые пушки;
тепловые завесы.

Оптимальным по подаче тепла является калорифер, распространяющий тепло на несколько метров вокруг. Мощность такого оборудования составляет 1-1,2 кВт в час.

Тепловая пушка - более мощное оборудование, которое к тому же мгновенно высушивает воздух в помещении. Используют только для обогрева складских и промышленных помещений, где люди находятся короткое время. Мощность 2-2,5 кВт в час.

Тепловая завеса - аналог кондиционера, который точечно подает горячий воздух. Чаще всего завесу ставят на входе, чтобы одновременно пресекать доступ холодного воздуха в помещение. Мощность 1,5-2 кВт в час.

Центральное отопление

Это образчик централизованной подачи горячего воздуха, которая функционирует по принципу:

прямоточной или частичной рециркуляции;
полной циркуляции горячего воздуха.

Чаще всего такую систему выбирают в помещениях с подвесным или натяжным потолками, где над ними можно сделать вентиляционные каналы. Посредством таких вент-отверстий горячий воздух поступает в помещение и циркулирует в нем.

Монтировать вентиляционные каналы в стенах нецелесообразно, так как часть его понадобится для маскировки вентиляционных шахт.

Стоимость воздушного отопления дороже и по монтажу, и по стоимости оборудования. В качестве источника подачи теплоносителя выступает газовый или электрический котел.

Преимущества:

фильтрация воздуха, поступающего в помещение;
свежесть воздуха за счет того, что забор осуществляется с улицы;
возможность организации капельного орошения и ионизации воздуха.

Недостатки:

такую систему можно создать только в строящему доме (за исключением водяной пушки и тепловой завесы);
дорогой монтаж.

Электрическое отопление

Самый доступный способ отопления любого помещения, так как электричество есть везде.

Принцип работы основан на работе электрического конвектора, преобразующего электрическую энергию в тепловую. Современные модели оснащены большим количеством функций, полностью исключающих необходимость участия человека в контроле работы.

Это может быть:

регулятор температуры в зависимости от времени суток;
регулятор повышения температуры в ночное время и снижения в дневное (режим день-ночь);
поддержание давления в системе и минимальной температуры в случае отсутствия людей в течение длительного времени;
соблюдение режима даже при кратковременном отключении электропитания и т.д.

Преимущества:

очень простой и легкий монтаж, который вполне под силу каждому;
исключительно простая эксплуатация;
мобильность системы, когда конвекторы при необходимости можно переставлять из помещения в помещение.

Недостатки:

высокая стоимость энергоносителя - это самый дорогой из всех существующих способов отопления.

При выборе электрического способа отопления обязательно должно быть 3 фазы и стабильное напряжение в сети.

Паровое отопление

В данном случае принцип работы полностью совпадает с водяным с тем лишь отличием, что вместо воды в системе труб циркулирует пар. Монтаж труб, выбор мощности котла и организация обвязки полностью идентичны системе водяного отопления.

Для парового отопления используются специальные котлы, генерирующие горячий пар. Обязательно наличие системы фильтров «Сквозь строй», которые очищают воду от всевозможных примесей перед тем, как она будет преобразована в парообразное состояние.

Преимущество паровой системы отопления только одно - экономия, так как нагрев происходит практически моментально. Коэффициент полезного действия составляет 95%.

Недостатков несравненно больше:

особенность оборудования - в свободной продаже крайне сложно найти паровой котел;
высокая стоимость монтажа, которая включает разводку специальных труб и наличие системы фильтров;
опасная эксплуатация, поскольку температура пара превышает 100 градусов.

Теплые полы

Огромное преимущество данной системы отопления заключается в большой площади теплоотдающей поверхности. Это идеальный вариант для мест общего пользования - кухни, санузла, коридора, а также в гостиной или детской комнате.

Оптимальным является кладка теплого пола под керамическую плитку - она в данном случае выступает отличным проводником. Ламинат и паркет гораздо реже используют для теплого пола, поскольку при повышении температуры не исключено коробление материала и последующий его демонтаж.

Обязательным условием монтажа теплого пола является фольгирующий слой. Это не изолятор и не отражатель, как принято считать. Фольга используется для того, чтобы равномерно распределять тепло по поверхности пола. Если не использовать такой слой, по тактильным ощущениям пол будет напоминать зебру - полоса теплая, полоса холодная.

Тёплые полы бывают водяными, где по трубам циркулирует горячая вода и электрическими - система проводов, где электрическая энергия преобразуется в тепловую.

Водяной теплый пол

Ответвление водяной системы отопления в виде труб малого диаметра, уложенных на ровную поверхность пола. Обязательным условием является использование подложки, которая предотвратит потери тепла от соприкосновения с полом.

Сложность монтажа водяного теплого пола заключается в необходимости прокладки труб и правильного их подключения к существующей системе отопления.

Электрический теплый пол

Элементарный по укладке и эксплуатации вид отопления. Единственная сложность, которая может возникнуть - предварительная подготовка поверхности под укладку проводов или матов с помощью бетонной стяжки, и укладка напольного покрытия поверх теплого пола

Еще проще - использование электрических матов на существующее покрытие. Такие маты абсолютно безопасны в эксплуатации, их легко настроить. Для исключения механического повреждения рекомендуется использовать накладной электрический пол под ковер или ковролин.

В большинстве случаев теплый пол является вспомогательным элементом системы отопления в доме.

Как выбрать отопление для своего дома

Самым правильным при выборе системы отопления и, соответственно, котла является ориентация на доступный вид топлива. Если в каком-то районе еще нет газового трубопровода, но уже проводится его монтаж, целесообразно использовать комбинированные котлы - твердое топливо-газ. Там, где нет и не планируется газ, но дорогое электричество, можно подключать электрокотел.

Каждая система имеет как свои преимущества, так и недостатки. Даже если вы проводите отопление в доме самостоятельно, обязательно проконсультируйтесь с проектировщиками относительно вида и способа. Любая из выбранных систем отопления - достаточно дорогостоящее удовольствие, чтобы можно было допускать ошибки в расчетах.

Так, например, при разработке камина, печи или твердотопливного котла своими руками существует риск концентрации углекислого газа в помещении, что приведет к несчастным случаям.

Лучшим вариантом будет приобретение готового сертифицированного оборудования, а уже монтаж и обвязку можно делать своими руками.

Для того, чтобы точно понимать, какой вид отопления предпочесть, следует учитывать стоимость каждого вида топлива и его расход за единицу времени.

По состоянию на март 2016 года цены на топливо следующие:

1 л дизеля — 0,5 $. Стоимость 1кВт/ч энергии— 0,05 $.
1 м 3 природного газа для физических лиц — 0,05 $. Стоимость 1 кВт/ч — 0,006 $.
1 л баллонного газа — 0,3 $. Стоимость 1 кВт/ч— 0,020 $.
1 кВт/ч электроэнергии для физического лица — 0,03 $.
1 кг угля в среднем 0,3$. Стоимость 1 кВт/ч 0,05 $.

Любой обладатель загородной недвижимости рано или поздно сталкивается с необходимостью создания комфортных условий проживания. Водяное отопление загородного дома - это достаточно простая система, однако существует множество различных вариантов ее реализации. Причина в том, что она должна быть не только надежной и простой в управлении, но и экономичной и эффективной. Поэтому при ее создании важно правильно выбрать ее тип и все входящие в нее элементы.

Виды систем отопления частного дома

Система водяного отопления частного дома может быть двух видов: открытая (гравитационная) и закрытая.

Открытая система состоит из нагревательного котла, радиаторов и расширительного бака. Все элементы соединены между собой трубами. Горячая вода, нагретая котлом, по стояку поднимается вверх к подающей трубе и под действием силы тяжести самотеком растекается по батареям.

Движение воды обеспечивается за счет разности плотности горячей (нагретой котлом) и холодной (отдавшей тепло в радиаторах) воды. Расширительный бак необходим для компенсации увеличения объема воды при нагревании. При этом бачек применяется открытого типа для снижения гидравлического сопротивления.

Рис.1.

Водяное отопление в частном доме без насоса - энергонезависимо. Ему нужен только источник топлива, на котором работает котел.

Недостатков же у этой схемы много и все они связаны с гравитационным принципом работы. Вот некоторые из них:

медленный прогрев;
необходимость устанавливать расширительный бак в самой высокой точке системы при этом котел должен быть в самой низкой точке;
постоянное испарение теплоносителя из расширительного бака (так как он сообщается с атмосферой);
сложность балансировки;
невозможность устройства теплых полов и пр.

Устранить такой недостаток как высокая инертность и повысить производительность можно установкой циркуляционного насоса. Он подключается по схеме с байпасом, который обеспечивает два режима работы. Такая отопительная система дома может работать как при гравитационном принципе циркуляции теплоносителя, так и при принудительной прокачке. Однако все остальные ее недостатки сохраняются.

Рис.2.

Несмотря на энергонезависимость открытой чаще всего делают выбор в пользу закрытой системы. От открытой она отличается наличием циркуляционного насоса и применением герметичного расширительного бака.

Рис.3.

Циркуляция теплоносителя осуществляется по средствам специального насоса. Поэтому отсутствуют ограничения по установке элементов (определенный уклон труб и расположение элементов и пр.), возможно устройство водяных теплых полов, вся разводка становится более компактной и занимает меньше места.

Схемы отопления загородного дома

Закрытая система отопления частного дома может реализовываться различными способами в зависимости от этажности и площади, а также от вида обогревательных приборов. Наибольшее распространение получили однотрубная, двухтрубная, лучевая схема и их комбинация.

Однотрубные системы отопления представляют собой схему, при которой подача и обратка радиаторов подключены к одной трубе.

Рис.4.

Достоинство данной схемы в том, что она компактна, проста в монтаже и не требует большого расхода материала. Главным недостатком является то, что чем дальше радиатор отстоит от котла, тем меньше тепла он отдает помещению, т.к. в него попадает более холодная вода, чем в предшествующие.

Для устранения этого недостатка требуется точный расчет отопления дома, т.е. трубопроводов (по диаметру труб) и обогревательных приборов (количество секций) при проектировании. Однако часто сбалансировать однотрубную схему очень сложно.

Недостатков лишена двухтрубная система отопления частного дома. В этой схеме подача теплоносителя в радиаторы производится из трубы подачи, а слив остывшей воды осуществляется в трубу обратка.

Таким образом все нагреватели получаются подключены параллельно, и обеспечить одинаковую теплоотдачу обогревательных приборов значительно проще. Для этой цели применяются терморегуляционные вентили.

Рис.5.

Обе схемы могут использоваться в домах различной этажности. В зависимости от количества радиаторов на этаже может применяться горизонтальная или вертикальная разводка.

Двухтрубная система отопления одноэтажного дома небольшой площади должна иметь горизонтальную разводку. Для многоэтажного следует предпочесть вертикальную схему расположения стояков. Такой вариант позволит более равномерно распределить тепло по всем помещениям, благодаря более простой балансировке.

Рис.6.

Эффективное отопление дома достигается за счет применения лучевой (коллекторной) схемы. В ней каждый радиатор подключается индивидуально. По этой же схеме работает водяной теплый пол.

Рис.7.

Коллекторная система отопления частного дома более затратная в монтаже, чем предыдущие, но они с лихвой окупаются на экономии в эксплуатации. Дело в том, что можно точно настроить не только всю систему, но и каждый радиатор в отдельности. Таким образом в нежилых помещениях легко поддерживать небольшую температуру, тем самым значительно снизить потребления топлива для котла.

Выбор котла

Котлы отопления для частного дома можно разделить на несколько групп по типу используемого топлива, мощности, способа установки и функциональных возможностей. Учитывая их разнообразие выбор того или иного типа необходимо осуществлять из особенностей эксплуатации и вида системы обогрева.

По типу потребляемого топлива выделяют электрические, дизельные, твердотопливные и газовые. Нагревательные котлы перечислены в порядке снижения затрат на энергоносители, т.е. газовые самые экономичные. Естественно, что выбор в пользу того или иного типа в первую очередь зависит от этой характеристики.

Несмотря на то, что отопление в своем доме можно создать, используя любой источник энергии, чаще всего имеется доступ к газу. По этой причине отопительный газовый котел более всех пользуется популярностью. Поэтому именно эту группу мы рассмотрим более подробно.

Газовые котлы для отопления могут быть двух типов исполнения напольные и настенные.

Напольные обладают большой мощностью и способны обогреть дом площадью более 150 кв.м. По устройству они более просты и могут работать как в системе гравитационного, так и закрытого типа. Большинство моделей энергонезависимы, т.е. не требуют подключения к электричеству.

Рис.8.

Настенные котлы отопления обладают меньшей мощностью и более компакты. Они имеют эстетичный внешний вид и могут быть установлены в любом месте. В основном они предназначены для использования в закрытой схеме. По этой причине настенные газовые котлы уже снабжены циркуляционным насосом, расширительным баком и всей необходимой автоматикой. Они энергозависимы, но благодаря электронному управлению способны полностью автоматизировать обогрев загородного дома.

Рис.9.

Они могут быть с открытого и закрытого типа. Разница между ними в том, что с открытой камерой для работы берут воздух из помещения. Это накладывает требования по вентиляции и устройству дымохода. Котлы с закрытой камерой сгорания снабжены специальным вентилятором (турбиной), благодаря которой воздух нагнетается с улицы, а отработанные газы удаляются через коаксиальный дымоход, который очень прост в установке.

Настенный газовый котел может быть одноконтурный и двухконтурный. Одноконтурный работает только на обогрев помещения. Двухконтурные газовые котлы обеспечивают еще и горячее водоснабжение. Однако они хорошо справятся с задачей если имеется не более 2-х потребителей г.в.

Если же число точек водоразбора, которые могут использоваться одновременно больше, то целесообразно выбирать одноконтурный котел и устанавливать бойлер косвенного нагрева. Бойлер - это бочка в которой установлен змеевик, через который циркулирует теплоноситель и тем самым нагревает воду.

Рис.10.

Самой важной характеристикой газового котла является его мощность. Проектирование отопления дома начинают с расчета мощности котла с учетом множества параметров. Однако при высоте потолков до 3 м и хорошем утеплении стен и кровли можно руководствоваться простым правилом: 1 кВт мощности необходим для обогрева 10 кв.м. площади дома.

Расширительный бак и циркуляционный насос

Расширительный бак необходим для компенсации увеличения объема теплоносителя при нагревании. Так для воды, при нагреве до температуры 80 градусов ее объем увеличивается примерно на 5 %. Поэтому необходимо устанавливать расширительный бачек, при чем для открытой и закрытой системы применяются различные конструкции.

Бачек для открытой системы представляет собой емкость, объем которой полностью используется для заполнения теплоносителем при его расширении. Поэтому его объем должен составлять примерно 7% от общего объема теплоносителя.

Рис.11.

Система отопления частного дома с насосом подразумевает применение герметичного бачка. Такие емкости конструктивно разделены на 2 части эластичной мембраной, с одной стороны которой находится воздух под давлением обычно 1,5 атмосферы, а с другой теплоноситель. В этом случае бак необходим объемом 10 – 12% от общего объема.

Рис.12.

Выбор циркуляционного насоса осуществляют на основе расчетных значений расхода и напора. Расход – объем жидкости за единицу времени который должен прокачать насос. Напор – это гидравлическое сопротивление, которое должен преодолеть насос.

Формула для расчета расхода:

Q=0,86 x P / dT ,

где Q – расчетный напор, P – тепловая мощность (мощность котла), dT – перепад температур между подачей и обраткой (обычно 20 градусов).

Формула для расчета напора:

H=N x K ,

где H – величина напора, N – количество этажей с учетом подвала, K – коэффициент усредненных гидравлических потерь, принимается 0,7 – 1,1 для двухтрубных систем, 1.16 – 1,85 для лучевых схем.

Приведенные формулы это расчет системы отопления для частного дома приближенного характера, для точных вычислений характеристик необходимо использовать специальные методики, которые позволяют учесть все возможные факторы и точно определить режимы работы.

Трубы и автоматика

Системы отопления и водоснабжения коттеджей и дач имеет не высокую температуру теплоносителя обычно до 90 градусов. Поэтому для соединения всех отопительных приборов может применяться любой тип труб: стальные трубы, металлопластиковые, полипропиленовые.

Стальные прочны и долговечны. Однако их использование сопряжено со сложностью монтажа, выполнить который без навыков сварных работ невозможно. Кроме того, чтобы они не портили внешний вид помещения их необходимо периодически красить.

Металлопластиковые трубы пользуются большой популярностью. Монтаж системы отопления загородного дома с их помощью очень прост, особенно если применять резьбовые фитинги. Однако, как показывает практика, за счет сезонных перепадов температур зажим фитинга может ослабнуть и вызвать утечку теплоносителя. Поэтому места соединений необходимо регулярно проверять на утечки.

Полипропиленовые трубы (армированные) лишены недостатков стальных и металлопластиковых. Они монтируются с помощью сварки, что делает соединения очень прочным и долговечным, при этом сделать это можно своими руками даже не обладая опытом проведения подобного рода работ.

Рис.13.

Важнейшем элементом являются воздухоотводчики. Это простые механические приборы, которые позволяют устранить воздух из системы, который блокирует ее работу. Другое их название - кран Маевского. Эти устройства необходимо устанавливать не только в самой верхней точке, но и на распределительных коллекторах и отопительных приборах.

Рис.14.

В случае если для обогрева помещения применяются радиаторы отопления, то на каждый целесообразно установить терморегуляционный вентиль. С его помощью можно точно задать требуемую температуру.

Рис.15.

Отопление частного дома теплыми полами

В качестве нагревательных элементов могут применяться радиаторы или теплые полы, а также их комбинация. Довольно часто делают комбинированное отопление дома, т.е. первый этаж обогревают теплыми полами, а второй батареями.

Отопление теплым полом имеет ряд достоинств:

позволяет создать более равномерный прогрев помещения, тем самым климатические условия становятся более комфортными, а система становится более простой;
радиаторы должны быть установлены вдоль всех наружных стен, что не всегда предусматривает планировка, в тоже время как теплые полы лишены данного ограничения;
простота регулировки.

Однако при всех достоинствах монтаж теплых полов более трудоемкий и дорогостоящий. Основной вклад вносят затраты на материалы и работу.

Рис.16.

Принципиально эта система не сильно отличается от традиционной. Главное различие заключено в необходимости монтажа специального смесительного и распределительного коллекторов.

Дело в том, что температура воздуха теплого пола обычно не превышает 35 градусов, в то время как котел дает температуру теплоносителя более 50 градусов. Смесительный коллектор предназначен для решения трех задач:

задания невысокой температуры теплоносителя благодаря смешению горячего с остывшим;
распределение воды по контурам;
обеспечение циркуляции.

Рис.17.

Система теплого пола строится по лучевой схеме. Благодаря чему, она очень проста в настройке и регулировки, что в свою очередь упрощает создания комфортных условий и одновременно позволяет экономить на отоплении.

Рассмотренные варианты создания системы обогрева могут быть применены для дома любой площади и этажности. Важно найти компромисс между требуемыми климатическими факторами, стоимости элементов, сложности обслуживания и затратами на энергоносители. Если правильно соотнести все выше перечисленные параметры, то в доме всегда будет тепло и уютно, а затраты на отопление не сильно обременят семейный бюджет.

Проектирование и обустройство системы отопления в доме может осуществляться самыми разными способами. Уже на этапе составления проекта следует выбрать наиболее оптимальный вариант, который поможет воплотить в реальность все задумки хозяина, не выходя за рамки запланированного бюджета.

Самым выгодным в финансовом отношении является вариант однотрубной разводки отопительной системы. Двухтрубная разводка отопления может обойтись несколько дороже, но и эффективность данного способа значительно выше.
