Гончарный круг для начинающего мастера это дорогое удовольствие. Самый простой круг зарубежной фирмы стоит около 500 долларов. Именно поэтому нашим умельцам была поставлена задача изготовить гончарный круг из стиральной машины так, чтобы проект потом можно было реализовать своими руками в домашних условиях. В качестве основы можно взять как машинку активаторного, так и барабанного типа. Но обо всем по порядку.

Готовим все необходимое

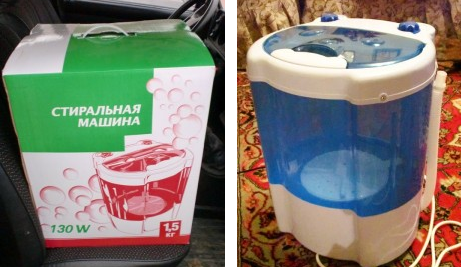

Изготовление гончарного круга своими руками рассмотрим на примере активаторной стиральной машины. Такую машинку можно даже купить, а если есть старая и при этом рабочая стиралка, то вы сэкономите еще около 1500 рублей.

Важно! Активатор в стиральной машине должен располагаться на дне машины строго горизонтально, без наклона.

Кроме стиральной машины нам потребуется еще с десяток необходимых деталей, без которых гончарный круг сделать своими руками не получится. А именно:

кусок влагостойкой фанеры;
простейшая микросхема, регулирующая обороты двигателя с переключателем;
влагостойкий лак и краска;
Уайт-спирит;
выточенное по размеру колесо;
пластиковый пузыречек из-под лекарств;
любой выключатель;
изолента;
силиконовый герметик;
олово для пайки;
болтики, шайбочки, гаечки и саморезики.

Кроме материалов нужны еще некоторые инструменты, их тоже лучше приготовить заранее. Ничего особенного всего лишь:

фломастер;
деревянная линейка;
ножовка с мелкими зубцами, можно по металлу;
острый нож;
набор отверток и ключей;
плоскогубцы;
мультиметр;
паяльник.

Делаем круг и защиту

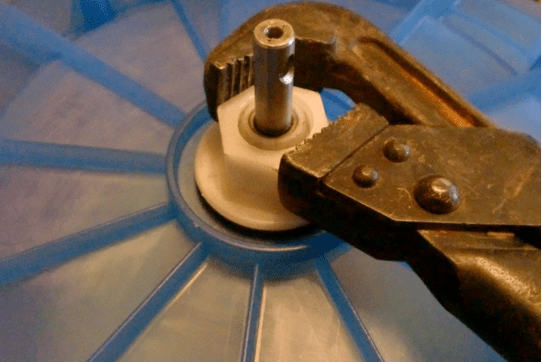

Начинаем переделку нашей примитивной стиральной машины своими руками. Переделка не Бог весть какая, зато в результате экономия в несколько десятков тысяч рублей. Итак, начнем с того, что частично разберем корпус активаторной стиральной машины, чтобы определиться с расположением важнейших деталей – мотора, электрики и приводного механизма. Снимем своими руками приводной ремень, шкив и другие детали, чтобы обнажить вал.

На данном этапе у нас возникла первая трудность, а именно, у нас есть вал, кое какой приводной механизм и двигатель, но у нас нет рабочего колеса, на котором будет закреплен вращающийся круг. Что делать? Нам ничего не остается, как снять размеры вала и заказать рабочее колесо у токаря. Токарь должен выточить нечто похожее на деталь, изображенную на картинке ниже.

Размеры мы указывать не будем, поскольку они сугубо индивидуальны и будут зависеть от размеров и типа стиральной машины, которая будет взята для переделки. Выточенную деталь мы тщательно окрашиваем, а затем на время убираем в сторону.

Перед окрашиванием деталь нужно тщательно ошкурить своими руками, убрав следы ржавчины и грязь.

Теперь нам необходимо вырезать из куска влагостойкой фанеры круг, как показано на рисунке ниже. Круг мы пропитываем лаком, который заранее смешиваем с Уайт-спиритом, на этом круге у нас и будет располагаться глиняная заготовка.

Соберем две части рабочего колеса, оденем своими руками колесо на вал, приготовив, таким образом, деталь для установки на приводной механизм. Рабочая часть круга, которая будет удерживать вращающуюся заготовку должна быть хорошо отцентрована. В противном случае заготовка будет вращаться неровно, что приведет к проблемам при изготовлении глиняных предметов.

Далее нам нужно предохранить приводной механизм от попадания влаги и коррозии. Для этого берем обычный пластиковый пузырек от витаминов или лекарств и одеваем его на вал, после чего надежно крепим импровизированную деталь гайкой. На этом сборку рабочей части гончарного круга можно остановить, переходим к корпусу стиральной машины.

Большая часть стирального бака нам не понадобится, так что берем ножовку по металлу и без всякой пощады распиливаем бак, оставив только дно с активатором и невысокие бортики по краям. С корпусом гончарного круга и подвижным механизмом все, теперь самое трудное – подключение двигателя и электрика.

Подключаем двигатель

О том, мы неоднократно писали в других публикациях нашего сайта. Тем не менее, еще раз опишем этот процесс, с учетом особенностей переделки стиральной машины под бытовой гончарный круг.

Для начала нам нужно определить принадлежность каждого провода торчащего из двигателя стиральной машины активаторного типа. Лучше это сделать, руководствуясь принципиальной электрической схемой, но если ее нет под рукой, придется действовать «методом тыка». Нам нужно найти провода:

управляющие оборотами двигателя (если таковые имеются);
идущие на обмотку статора;
два провода, идущие на щетки.

Размыкаем питающий провод и устанавливаем на него выключатель. Прорезаем паз под выключатель в удобном месте корпуса. Все провода тщательно изолируем. Если есть возможность, то нужно одеть на каждый провод резиновый кембрик или на худой конец обмотать каждый провод изолентой.

Далее монтируем и подключаем устройство регулирующее обороты двигателя. Подключается такое устройство к питающему проводу и двум проводкам, управляющим оборотами мотора. После этого мы ставим шкив на место, одеваем приводной ремень, вставляем и крепим вал с рабочим колесом. Затем мы собираем корпус, проходим паз герметиком, чтобы в него лишний раз не попадала вода и все, сборку электрического гончарного круга можно считать завершенной.

Обороты двигателя в любом случае придется снижать, в противном случае на скорости в 500-700 об/мин глиняная заготовка, под действием центробежной силы, улетит в стену.

В заключение, отметим, собрать своими руками отличный электрический гончарный круг для начинающих, можно без специального инструмента и особенных технических познаний. Главное, чтобы было желание, инструменты и материалы и, кончено, руки не привыкшие скучать. Дальнейшее — дело техники, удачи!

Гончарный круг для новичка - это особенное удовольствие. Самый обычный кружок зарубежной фирмы стоит где-то пятьсот долларов. Именно из-за этого нашим мастерам была поставлена задачка, создать гончарный круг из стиральной машинки так, чтобы проект потом можно было на дому. В качестве основания можно брать как машину активаторного, так и барабанного вида. Но сейчас мы все это разберём по порядку.

Вконтакте

Материалы и инструменты для работы

Создание гончарного круга своими руками разберём на примере специальной стиральной машинки. Активаторную машинку можно даже приобрести, а если есть старенькая и при этом рабочая машина, то вы сможете сэкономить где-то 1500 рублей.

Помните! Активатор в стиральной машинке должен находиться на дне строго по горизонтали, без наклонов.

Помимо, стиральной машины , нам понадобится ещё с десяток определённых деталей, без которых гончарный кружок создать своими руками не выйдет. А именно нам будет нужно следующее:

Кусочек влагостойкой фанеры.
Обычная микросхема, контролирующая обороты двигателя и переключателя.
Качественный лак и краска.
Уайт-спирит.
Колесо, созданное по размеру.
Пластиковый пузырёк из-под какого-нибудь лекарства.
Простой выключатель.
Скотч.
Герметик из силикона.
Олово для пайки.
Болты, шайбы, гайки и саморезы.

Помимо материалов, понадобятся ещё и инструменты, их тоже стоит взять заранее. Ничего дорогого только лишь:

Создаём круг и защиту

Начнём переделку простой и примитивной стиральной машинки самостоятельно. Переделка сложная, но зато будет экономия в пару десятков тысяч рублей. Начинаем с того, что частично разбираем корпус активаторной вещи, чтобы определиться с нахождением важнейших элементов – мотора, электрики и приводного механизма. Снимаем самостоятельно приводной ремень, шкив и иные детали, чтобы открыть вал.

Подключаем двигатель

Вначале нам надо узнать принадлежность каждого проводка, который виден из двигателя нашего изделия активаторного вида. Лучше выполнить это действие , руководствуясь правильной электрической схемой, но если её у вас нет, нужно работать «методом тыка». Нам необходимо отыскать провода:

провода, которые управляют оборотами двигателя (если они есть), пойдут на обмоточку статора;
два проводка, пойдут на щётки.

Разомкнём питающий проводу и установим на него выключатель. Прорежем паз под выключатель в комфортном месте корпуса. Все проводки полностью изолируем. Если получится, то стоит надеть на каждый проводок резиновый кембрик или просто обмотать каждый проводок скотчем. После этого смонтируем и подключим устройство , которое регулирует обороты двигателя.

Подключаем это устройство к питающему проводку и двум проводам, управляющим оборотами моторчика. После этого мы поставим шкив на место, надеваем специальный ремень, вставим и закрепим вал с рабочим колесом. Потом мы соберём корпус и проходим паз герметиком, чтобы в него случайно не попала вода и все, вот мы и закончили сборку электрического гончарного круга.

Если вы или ваш ребенок решили попробовать себя в гончарном деле, тогда вам понадобится гончарный круг. Новый аппарат стоит дорого, а без него сделать ровный кувшин из глины не получится.

Поэтому в статье мы расскажем о том, как изготовить гончарный круг из стиральной машины своими руками. Технология проста для понимания, подойдет машина любого типа: активаторная или барабанная.

Инструкция по изготовлению гончарного круга

Как изготовить гончарный станок своими руками, мы расскажем на примере машины активаторного типа. Подойдет стиралка «Малютка».

Поскольку крутящийся элемент в ней расположен горизонтально, то вам понадобится только немного доработать конструкцию, установив диск.

Что понадобится для работы

Комплектующие и детали:

стиральная машина;
кусок фанеры;
яхтный или водостойкий лак, краска, уайт-спирт;
пластиковая баночка (например, из-под лекарств);
выключатель;
рабочее колесо;
изолента;
болты с гайками.

Инструменты:

саморезы;
линейка;
ножовка по металлу;
фломастер;
паяльник;
отвертки и ключи.

Пошаговое выполнение работ

Как самому сделать гончарный круг в домашних условиях? Для этого нужно разобрать стиральную машину. Действуйте последовательно:

Теперь нужно изготовить самодельное рабочее колесо. Поскольку между валом и гончарным кругом нет колеса, его выполняют своими руками или заказывают у токаря – для этого измерьте размеры вала. Можно заранее подготовить чертеж готовой конструкции:

В дальнейшем готовое колесо нужно зачистить от загрязнений и покрасить.

Подготовьте корпус

Из куска влагостойкой фанеры вырезается круг. Его можно также заказать у токаря вместе с колесом. Если вы будете самостоятельно изготавливать детали, проверьте их в сборке, должна быть точная центровка.

Когда круг готов, обработайте его пропиткой, смешав лак и уайт-спирт. Затем сверху нанесите слой водостойкого (яхтного) лака.

Сборка и устройство рабочего колеса

К гончарному кругу из фанеры прикрутите винтами рабочее колесо. Затем установите ось, закрепите ее на месте болтом.

Очень важна точная, ровная установка. Если круг будет неровно вращаться, при работе с глиной возникнут проблемы.

После того, как вы надели конструкцию на вал, нужно позаботиться, чтобы к приводному механизму не поступала вода. Для этого используйте пластиковый пузырек: срежьте нижнюю часть баночки и расположите ее на валу, закрепив гайкой.

Работа с корпусом

Для удобства работы корпус машины нужно срезать. Пометьте фломастером место на 1-2 см выше рабочего колеса и обрежьте ножом или ножовкой по металлу. У вас должно остаться дно с активатором и небольшие борта.

Подключение мотора

В одной из статей мы подробно описывали процесс подключения двигателя стиральной машины. Чтобы выполнить правильное подключение, обязательно нужна электрическая схема мотора. По ней вы сможете определить:

какие провода ведут к таходатчику, который регулирует обороты мотора;
какие ведут к статору и ротору;
какие ведут в электрощеткам.

Выполнив подключение, вырежьте в корпусе отверстие для выключателя. Желательно, чтобы он был защищен от попадания влаги. Установив выключатель, подключите к нему питающий провод. Концы проводов можно скрепить хомутом и изолировать изолентой.

На корпус мотора нужно установить регулятор скорости, поскольку скорость оборотов 500-700 в минуту не позволит нормально работать.

Теперь вы знаете, как устроен гончарный круг из стиральной машины. Можно смело приступать к работе и творить.
