Как подобрать расширительный бак. Расширительный бак для отопления: разновидности, назначение и монтаж Мембранный расширительный бак системы отопления как подобрать

19.10.2023

В процессе нагрева котла вода расширяется, избыток теплоносителя заполняет специальную емкость, расположенную в определенной точке отопительной сети. Отсюда наша задача – пояснить, как установить расширительный бак в системе отопления частного дома. Также уточним место подключения, способ опорожнения и настройки расширительного бачка.

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

компенсация теплового расширения воды в закрытых системах отопления;
в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку ;
поглощать излишки нагретой воды в сети горячего водоснабжения.

Находясь в наивысшей точке системы открытого типа, бачок работает как воздухоотводчик

В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Справка. В одноэтажных домах старой постройки встречаются небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Альтернативные самодельные баки открытого типа из пластиковой канистры (фото слева) и воздушного ресивера

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на , объем резервуара следует увеличить до 15% от общего количества жидкости. Причина - повышенный коэффициент теплового расширения гликолевых антифризов.

О дополнительных емкостях

Производители комплектуют настенные теплогенераторы встроенными бачками, воспринимающими избыток нагретого теплоносителя. Размеры бака не всегда соответствуют домовой отопительной разводке, иногда вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, производится расчет литража и ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Встроенной котловой емкости не хватит на расширение такого количества воды.

Другой пример: отопление всех помещений двух– или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением, давление внутри системы вырастет. Нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, возникает аналогичная проблема – куда девать избыток санитарной воды из накопителя? Простое решение – поставить сбросной клапан, как это делается на . Но бойлер косвенного нагрева объемом 200…300 л станет терять через клапан слишком много горячей воды. Правильное решение – подобрать и установить расширительный бак для бойлера.

Справка. В буферных емкостях () некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее под кровлей прямиком на улицу.

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке. Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Верный признак критического износа и растрескивания мембраны в расширительном закрытом бачке – падение давления в домашней отопительной сети. Периодически отслеживайте показания манометра на группе безопасности.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

Вариант размещения оборудования в котельной – бачок больших размеров ставится прямо на пол

Способы подключения

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.

Лучшее место подключения мембранного бачка – обратка отопления в котельной, но обязательно перед насосом, а не после него

Момент второй: при перегреве твердотопливного котла бачок, подключенный к подаче, начнет заполняться паром. Воздух и пар – это сжимаемые среды, в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Тогда резервуар можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

Рекомендация. При обвязке бойлера косвенного нагрева с котлом и ГВС подключайте расширительный бак к линии холодного водоснабжения на входе в накопитель. Здесь применяется специальный бак, выдерживающий давление водопроводной сети. Емкость для отопления или гидроаккумулятор не годится. Как их различить, смотрите на видео:

Как проверить и накачать расширительный бак

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.

Бачок накачивается через штуцер обычным ручным насосом

К примеру, расчетное давление в сети после заполнения должно составлять 1.3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1.1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.

Заключение

Все работы, связанные с монтажом, подключением и настройкой расширительного бака, не относятся к высококвалифицированным и могут быть выполнены своими руками. Более того, вам лучше знать, как проверять и корректировать давление в бачке при эксплуатации. Его снижение или скачки – одна из причин, по которой автоматика газового котла отключает горелку. Если нет серьезных протечек теплоносителя, то первым делом следует измерить манометром давление воздуха в камере резервуара.

Расширительный бак компенсирует увеличение объема нагретого теплоносителя, снижая давление в разводке. Поэтому такой узел должен присутствовать как в открытой, так и в закрытой системе отопления. Причем бак для закрытой системы можно сделать даже своими руками, используя самодельные или готовые емкости.

Расширительный бак – где его наиболее выгодно расположить

В большинстве случаев компенсатор для теплоносителя монтируется между напорным штуцером или патрубком котла и первой батареей. При таком месторасположении расширительный бак открытого типа заменяет предохранительный клапан – при перегреве котла пар пойдет не в систему, а вырвется наружу, сразу в атмосферу.

Но чтобы это случилось, бак нужно оформить в качестве наивысшей точки системы, подняв и над котлом, и над батареями, и над разводкой. Для этого в точке сопряжения вертикальной ветви напорного трубопровода с горизонтальным участком обустраивают тройник, к верхнему отводу которого крепят отрезок арматуры, соединяющей систему и бак.

Поэтому в многоэтажных домах расширители монтируют в чердачной зоне. Или под потолком в котельной, если, конечно, это позволяют габариты и объем бака. Следовательно, перед сборкой нам нужно попытаться вычислить геометрию емкости, отталкиваясь от рекомендуемого объема.

Как вычислить объем бачка

Габариты расширительного бака для системы отопления открытого типа вычисляют исходя из объема и температуры теплоносителя. Причем простейшая формула оперирует только первым параметром. В этом случае объем бака равен пяти процентам аналогичного параметра системы.

Например, если в разводку, котел и батареи залили 200 литров воды, то объем расширительного бака равен 10 литрам (200×5%).

Более точная и сложная формула оперирует не только вместительностью системы, но и температурой теплоносителя. Ведь нагрев на 10 градусов Цельсия масштабирует объем на 0,3 процента. И поскольку начальная температура воды равна комнатной (20 °C), а максимальная температура нагрева доходит только до 100 °C, то и масштабирование объема залитой в систему жидкости возможно только до 2,4% (((100-20)/10)×0,3).

То есть, если в разводку залито те же 200 литров, то объем бака по уточненной формуле не превысит 4,8 литра (200×2,4%).

На практике лучше воспользоваться либо большим значением, вычисленным по 5-процентной пропорции, либо усредненным результатом, который определяется по половине суммы 5% и 2,4% объема теплоносителя. И для 200-литровой системы средний объем равен 7,4 литра ((10+4,8)/2).

Теперь, когда нам известен метод вычисления емкости бака, мы можем перейти к технологии сборки самого изделия.

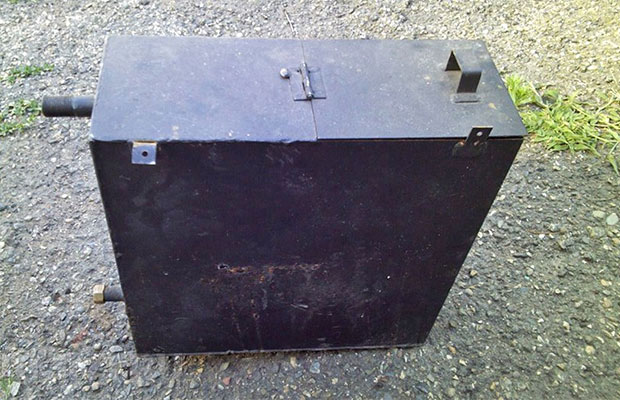

Самодельная конструкция из листового металла

В редкой отопительной системе вместится более 200-300 литров теплоносителя, следовательно, объем нашего бака будет равен 10-15 литрам. Чтобы сделать такой бак нам понадобится лист металла габаритами 50×75 сантиметров. Толщина листа может быть произвольной, но оптимальной считается 2-миллиметровый вариант.

Ну а сам процесс сборки выглядит следующим образом:

Режем болгаркой лист на две заготовки 25×75 сантиметров.
Режем болгаркой эти полосы на шесть заготовок 25×25 сантиметров.
Прожигаем резаком или электродом дыру в одной заготовке и ввариваем в этом месте штуцер с резьбовым сгоном на 1,0 или ½ дюйма.
Прихватываем сваркой две заготовки под прямым углом друг к другу. Аналогичным образом поступаем и с еще двумя заготовками. Далее собираем куб без дна и крышки, соединив эти уголки сваркой.
Провариваем швы до герметичного состояния. Тестируем стыки мелом и керосином.

Для проверки герметичности шва мел наносим снаружи, керосин – изнутри. Если спустя некоторое время не меловой полоске не появились жирные пятна, шов проварен герметично.

Привариваем к кубу дно – заготовку с вваренным патрубком. Проверяем швы на герметичность.
Пропаливаем резаком или дугой от электрода в последней заготовке отверстие 5×5 сантиметров.
Привариваем заготовку с отверстием со стороны крышки куба. Герметичность швов в данном случае проверять не обязательно.

В итоге у нас получается емкость на 15,6 литра (25×25×25= 15625 см3 = 15,625 л). Причем в процесс сборки мы расходуем металл без остатка, а общей емкости такого бака хватит на 300-литровую систему.

Единственный недостаток данного варианта – значительная трудоемкость процесса. Такой бак соберет только опытный сварщик. И если вы не умеете варить герметичные швы, то вам лучше обратиться к иной разновидности металлоконструкций, например, к баку на основе готовой емкости – баллона.

Расширительный бачок из баллона

На расширительную емкость можно пустить и 50-литровый, и 27-литровый баллон. Только в первом случае будет достаточно отрезка высотой 25-30 сантиметров, а во втором – придется использовать весь баллон.

Поэтому с точки зрения экономии материала выгодно использовать 27-литровые или даже 12-литровые емкости. Ведь даже не самый большой 12-литровый вариант можно подключить к системе, в которую влили до 240 литров воды. А сам процесс трансформации баллона в бачок происходит по следующей схеме:

Во-первых, откройте вентиль и спустите остатки газа. Потом скрутите ваниль и слейте отдушку, которую добавляют в баллоны для формирования специфического аромата газа. Отдушку лучше сливать подальше от жилья.

Во-вторых, залейте сквозь отверстие вентиля в баллон воду, заполнив его до самого верха. Спустя 5-10 часов слейте воду, подальше от жилья.

В-третьих, обрежьте коническую часть вентиля и наварите ее на штуцер нужного диаметра со сгоном – так вы оформите вход в бак. Если со сваркой не сложилось – используйте вентиль как вход, применив для стыковки с системой сильфонную подводку, которую можно накрутить на внешний штуцер вентиля.

В-четвертых, приварите к корпусу баллона ножки, сориентировав емкость вентилем вниз. При этом ножки из уголков можно зафиксировать с помощью саморезов по металлу, используя для герметичности силиконовые шайбы.

В-пятых, прорежьте в верхней точке уже почти готового бака (со стороны дна баллона) люк габаритами 50×50 миллиметров. Сквозь люк можно залить воду в систему или стравить пар или воздух из теплоносителя. В открытых баках эта деталь должна присутствовать обязательно.

Как видите, собрать бак из баллона не так уж и трудно, но есть еще более простой способ изготовления, предполагающий использование в качестве основы полимерной емкости.

Бачок из полимерной емкости

В этом случае вы просто берете пластиковый бак нужного объема. Это может быть и канистра на 10-40 литров, и 5-литровая емкость из-под масла или стеклоочистителя, и даже обычное 10- или 12-литровое ведро. Хотя основа с квадратными гранями в данном случае будет предпочтительнее.

Далее вы покупаете обычный резьбовой штуцер с двумя сгонами (резьбовыми участками на торцах), резиновую шайбу, внутренний диаметр которой совпадает с внешним диаметром штуцера, и две гайки (под резьбу сгонов).

На следующем этапе вы нагреваете один торец штуцера на огне (можно на газовой плите) и прожигаете им дно канистры, ведра или любой другой емкости. Далее вы обрезаете верх (если он закрыт) и прожигаете раскаленным гвоздем три отверстия, расположив их треугольников в верхней части. С помощью этих отверстий мы будем крепить канистру к стене, поэтому они должны располагаться подальше от дна.

На предпоследнем этапе вы монтируете штуцер в дно емкости. Для этого на сгон накручивается гайка, а сам он вставляется в отверстие. Потом, изнутри, на резьбу одевают резиновый уплотнитель (шайбу) и накручивают вторую гайку. Она должна придавить резину ко дну, упираясь во вторую (внешнюю) гайку.

На последнем этапе вы крепите емкость под потолком, используя саморезы или дюбели, которые вставляют в заранее просверленные или прожженные горячим гвоздем отверстия. Подобного крепления хватит для фиксации 5-литровой канистры. Для 10-литрового варианта придется строить полку.

Как подключить расширитель в систему отопления

После завершения строительства бака мы должны подключить расширитель к системе. И в этом случае нужно действовать по следующей схеме:

Слейте воду из системы. Причем можно удалить далеко не весь объем, а только десятую часть, понизив уровень жидкости до верхнего патрубка батарей.
Определите наивысшую точку напорной трубы и врежьте в это место тройник. Отметим, что для полимерных труб можно использовать цанговый фитинг, а если теплопровод собран из стальной арматуры, то вместо тройника можно вварить отвод с резьбовым торцом.
Установите расширительный бак у потолка или на чердачное перекрытие. В последнем случае потолок придется рассверливать, открывая доступ к тройнику разводки.
Накрутите на штуцер бака гайку сильфонного шланга. Опустите второй конец сильфона на уровень тройника. Накрутите его на отвод разводки (патрубок или штуцер тройника).

Вместо сильфонного шланга можно использовать полимерную или металлическую трубу, но этот шаг усложнит монтаж, поэтому мы выбираем не жесткую конструкцию, а гибкий шланг. Вентиль в точке врезки расширителя монтировать не нужно. Расширительный бак для отопления открытого типа

Водяное отопление было и остается у нас самым популярным. Чтобы эта система работала как следует, нужно поддерживать в сети стабильное давление. Эту задачу решает расширительный бак

Создание отопительной системы — дело дорогостоящее, и каждый ее элемент влечет за собой новые расходы. Является ли расширительный бак обязательным? Быть может, без него можно обойтись? Для ответа на этот вопрос вспомним азы физики. Как известно, нагретая жидкость имеет меньшую плотность, нежели холодная. Благодаря разнице этих значений возникает гидростатический напор, продвигающий горячую воду к радиаторам. Но уменьшение плотности приводит к увеличению объема. А значит, в сети образуются излишки теплоносителя, из-за которых давление в трубах будет возрастать вплоть до критических величин. Куда же их девать? Ответ очевиден — в отдельную емкость, а именно в расширительный бак. Вода или антифриз остаются в нем до остывания (и уменьшения объема). После этого жидкость вновь возвращается в трубопровод. Понятно, что расширительный бак — необходимый компонент системы отопления.

Схема отопления открытого типа

На что же следует обращать внимание при его выборе? Прежде всего — на тип отопительной системы. Их всего два. Открытая (самоточная) предполагает, что теплоносителем служит вода, циркулирующая по трубопроводам естественным образом, без использования каких-либо принуждающих механизмов. В данных системах используют баки без крышки, устанавливают их в самой верхней точке контура. Так как вода из такой емкости неизбежно испаряется, ее уровень нужно постоянно контролировать. Если пренебрегать этим, в трубах будет скапливаться воздух, мешающий работе обогревательных устройств.

В системах открытого типа нельзя использовать антифриз, так как он будет быстро испаряться из бака

В закрытой (автономной) отопительной системе есть насос, побуждающий жидкость к движению. Вся система герметична, а потому испарение теплоносителя исключено. Это, в свою очередь, позволяет использовать не только воду, но и антифриз. Очевидно, что и бак в такой схеме используют закрытый.

Конструкция закрытого расширительно бака

Механизм действия расширительного бака зависит от конструктивных особенностей установленной в нем мембраны. Устройство с мембраной в виде диафрагмы представляет собой стальную бочку или плоский прямоугольный бак, разделенный пополам резиновой перегородкой. Еще на заводе в его верхнюю камеру закачивают воздух, создающий начальное давление. А после установки на объекте в нижнюю часть емкости поступает теплоноситель, приводя гибкую мембрану в движение. Когда она ложится на зеркало воды/антифриза, систему можно запускать.

Во время работы излишки разогретого теплоносителя сбрасываются в бак, сжимая содержащийся в нем воздух. Это заставляет мембрану сместиться в воздушную камеру, и таким образом освобождается больше места для избытка жидкости. Когда вода/антифриз остывает, уменьшаясь в объеме, давление на диафрагму снижается, и она принимает начальное положение. Так регулируется давление в системе.

В баках с мембраной баллонного типа установлена резиновая емкость для теплоносителя, окруженная по периметру резервуара воздухом. При поступлении нагретой жидкости она растягивается, как надуваемый воздушный шарик, и возвращается к исходному размеру, когда теплоноситель остывает.

У баков такого рода есть два заметных преимущества. Во-первых, они позволяют точно контролировать давление в системе. Во-вторых, их мембраны можно заменять по мере износа, чего нельзя сказать о диафрагменных баках.

Многие производители снабжают свои изделия предохранительным клапаном. Он открывается и сбрасывает излишки воды, когда давление в трубах поднимается выше допустимого. Если у выбранной модели клапана нет, его стоит докупить отдельно.

Надо знать: расширительные баки синего цвета оснащены мембранами из пищевой резины. Они предназначены для систем водоснабжения. Красные используют только для отопления

Давление в системе отопления

Система отопления закрытого типа

До заполнения водой давление в трубах равно 1 атм. При заливке теплоносителя этот показатель сразу же меняется, даже если жидкость пока холодная. Причиной тому служит различное расположение элементов системы: при увеличении высоты на 1 м добавляется 0,1 атм. Это воздействие называется статическим . На него ориентируются, когда проектируют сети с естественной циркуляцией теплоносителя. Одно из основных преимуществ данной системы в том, что можно быстро стабилизировать отклонения в давлении, если таковые возникают.

В закрытой же системе образуется избыточное давление, возникающее при нагреве и расширении теплоносителя в трубах. Оно может меняться на разных участках магистрали, поэтому важно еще на этапе разработки проекта предусмотреть стабилизирующие устройства. Иначе велик риск того, что система выйдет из строя.

Отметим, что для автономных отопительных систем нет строго зафиксированного уровня давления. Его рассчитывают индивидуально, исходя из технических характеристик оборудования, этажности дома и других факторов. Как правило, цифры варьируются в диапазоне от 1,5 до 2,5 атм.

Монтаж

Обычно расширительный бак ставят рядом с котлом на обратной магистрали, чтобы облегчить техническое обслуживание. Один из важных моментов, на который следует обратить внимание — направление впускного клапана. Если он смотрит вниз, это позволяет слить теплоноситель, даже когда мембрана повреждена. Это очевидное преимущество. С другой стороны, многие специалисты считают, что, если клапан направлен вверх, следовательно, теплоноситель поступает сверху, а значит, исключается проникновение воздуха в емкость, где должна быть только жидкость.

Слишком частое срабатывание предохранительного клапана говорит о том, что неверно определен объем бака. Заменять емкость необязательно — можно просто подключить еще одну

Во избежание резких скачков в напоре бак лучше всего ставить перед циркуляционным насосом. Чтобы он не «закипел», его соединяют с обратным трубопроводом. Для большей безопасности желательно установить манометр и клапан ручной регулировки давления. После монтажа необходимо проверить, соответствует ли рабочее давление устройства тому, которое необходимо для эффективной работы отопительной сети. Если нет, придется сбросить воздух и прокачивать емкость до тех пор, пока показатель не придет к нужному значению.

Распространенные ошибки при монтаже:

— неверно определенный объем расширительного бака;

— непродуманное место установки, при котором доступ к баку затруднен;

— применение уплотнителей, не рассчитанных на использование в системах водоснабжения.

Скачки давления

Скачки давления — верный признак неисправности отопительной системы. Почему они происходят и как решить проблему? Рассмотрим основные причины.

Давление снижается. Следует выключить насос и проверить статическое давление. Если оно остается прежним, значит, неисправны циркуляционные насосы. Если продолжает падать, где-то в трубах или теплообменнике котла происходит утечка. Найти ее можно, отключая различные участки. Там, где ситуация нормализуется, и нужно искать повреждение.

Давление растет. Приведем список наиболее распространенных причин:

Терморегулятор полностью закрыл клапаны и заблокировал подачу теплоносителя от котельной, чтобы снизить температуру обогревательных устройств. Решение очевидно — перенастроить прибор.
В системе слишком много теплоносителя. Нужно перекрыть линию питания и наладить автоматику.
Неправильно подобран диаметр труб — они слишком узкие, что приводит к возрастанию давления. Чем меньше диаметр — тем больше давление. У выходного патрубка котла этот показатель должен быть самым большим.
Увеличена мощность циркуляционного насоса, либо в нем есть неисправности.
Забитые фильтры или грязевик мешают движению теплоносителя. Нужна очистка этих компонентов.
В трубах возникла воздушная пробка. Ее следует найти и спустить.
Где-то закрыт кран или задвижка, что блокирует движение теплоносителя.

Отопление — ключевая система жизнеобеспечения частного дома и его стабильная работа очень важна. Один из параметров, которые необходимо отслеживать — давление. При слишком низком котел работать не будет, при высоком происходит слишком быстрый износ оборудования. Для стабилизации давления в системе необходим расширительный бак для отопления. Устройство несложное, но без него отопление долго работать не будет.

Для чего нужен расширительный бак для отопления

При работе системы отопления теплоноситель часто меняет свою температуру — то нагревается, то остывает. Понятное дело, при этом меняется объем жидкости. Он то увеличивается, то уменьшается. Излишки теплоносителя как раз и вытесняются в расширительный бак. Так что назначение этого устройства — компенсировать изменения объема теплоносителя.

Виды и устройство

Есть две системы водяного отопления — открытая и закрытая. В закрытой системе циркуляция теплоносителя обеспечивается циркуляционным насосом. Он дополнительного давления не создает, просто проталкивает воду с заданной скоростью по трубам. В такой системе отопления стоит расширительный бак для отопления закрытого типа. Закрытым он называется потому, что представляет собой герметичную емкость, которая разделена на две части эластичной мембраной. В одной части находится воздух, в другую вытесняется лишний теплоноситель. Из-за наличия мембраны бак называют еще мембранным.

Открытая система отопления наличия циркуляционного насоса не предусматривает. В данном случае расширительный бак для отопления — это просто любая емкость — хоть ведро — к которой подведены трубы отопления. Для него не требуется даже крышки, хотя она может быть.

В самом простом варианте это сваренная из металла емкость, которую устанавливают на чердаке. Есть у этого варианта существенный недостаток. Так как бак негерметичный, теплоноситель испаряется и необходимо следить за его количеством — все время доливать. Делать это можно вручную — из ведра. Это не очень удобно — есть риск забыть пополнить запасы воды. Это грозит тем, что система завоздушится, что в может привести к ее поломке.

Более удобен автоматизированный контроль уровня воды. Правда, тогда на чердак, кроме труб отопления, придется еще тянуть водоснабжение а также куда-то выводить переливной шланг (трубу) на случай переполнения бака. Зато отпадает необходимость регулярно проверять количество теплоносителя.

Расчет объема

Есть очень простая методика определения объема расширительного бачка для отопления: высчитывается 10% от объема теплоносителя в системе. Его вы должны были высчитать при разработке проекта. Если этих данных нет, можно объем определить опытным путем — слить теплоноситель, а потом залить новый, измерив его при этом (пустить через счетчик). Второй путь — высчитать. Определить в системе, добавить объем радиаторов. Это и будет объем системы отопления. Вот от этой цифры находим 10%.

Формула

Второй способ определить объем расширительного бака для отопления — высчитать его по формуле. Тут тоже потребуется объем системы (обозначен буквой C), но еще нужны будут другие данные:

максимальное давление Pмакс, при котором может работать система (обычно берут максимальное давление котла);
начальное давление Pмин — с которого система начинает работу (это давление в расширительном баке, указано в паспорте);
коэффициент расширения теплоносителя E (для воды 0,04 или 0,05, для антифризов указано на этикетке, но обычно в пределах 0,1-0,13);

Имея все эти значения высчитываем точный объем расширительного бака для системы отопления по формуле:

Расчеты не очень сложные, но стоит ли с ними возиться? Если система открытого типа ответ однозначен — нет. Стоимость емкости от объема зависит не очень сильно, плюс ко всему его можно сделать самостоятельно.

Расширительные баки для отопления закрытого типа стоит посчитать. Их цена от объема зависит сильно. Но, в данном случае, лучше все-таки брать с запасом, так как недостаточный объем приводит к быстрому износу системы или даже к выходу ее из строя.

Если в котле есть расширительный бак, но его емкости для вашей системы недостаточно, ставят второй. В сумме они должны давать необходимый объем (установка ничем не отличается).

К чему приведет недостаточный объем расширительного бачка

При нагревании теплоноситель расширяется, его излишки оказываются в расширительном баке для отопления. Если весь излишек не помещается, он стравливается через клапан аварийного сброса давления. То есть теплоноситель уходит в канализацию.

Потом, когда температура понижается, объем теплоносителя уменьшается. Но так как его в системе уже меньше чем было, давление в системе падает. Если недостаток объема незначительный, такое понижение может быть некритичным, но если его слишком мало, котел может не работать. У этого оборудования есть нижний предел давления, при котором оно работоспособно. При достижении нижнего предела оборудование блокируется. Если вы в это время находитесь дома, сможете исправить ситуацию, добавив теплоносителя. Если же вас нет, система может разморозиться. Кстати, работа на пределе тоже ни к чему хорошему не приводит — оборудование быстро выходит из строя. Потому лучше слегка перестраховаться и взять чуть больший объем.

Давление в бачке

В некоторых котлах (обычно в газовых) в паспорте указано, какое давление необходимо выставить на расширителе. Если же такой записи нет, для нормальной работы системы давление в баке должно быть на 0,2-0,3 атм ниже, чем рабочее.

Система отопления невысокого частного дома обычно работает при 1,5-1,8 атм. Соответственно, в баке должно быть 1,2-1,6 атм. Измеряется давление обычным манометром, который подключается к ниппелю, который расположен в верхней части емкости. Ниппель спрятан под пластиковой крышкой, ее откручиваете, получаете доступ к золотнику. Через него можно также стравить излишки давления. Принцип работы такой же как у автомобильного золотника — чем то тонким отгибаете пластину, стравливая воздух до необходимых показателей.

Также можно давление в расширительном баке увеличить. Для этого нужен будет автомобильный насос с манометром. Его подключаете к ниппелю, накачиваете до необходимых показаний.

Все вышеописанные процедуры проводятся на баке отсоединенном от системы. Если он уже установлен, снимать его не надо. Проверить давление в расширительном баке системы отопления можно на месте. Только будьте внимательны! Проверять и корректировать давление в расширительном баке для отопления надо при неработающей системе и слитом из котла теплоносителе. Для точности измерений и настройки бака важно чтобы на котле давление было нулевое. Потому воду спускаем тщательно. После чего подключаем насос с манометром и корректируем параметры.

Где поставить в системе

Расширительный бак в закрытой системе ставится после котла до насоса, то есть так, чтобы он создавал поток в противоположном направлении. Так система работает надежнее. Так что конкретное место установки зависит от того, где у вас стоит циркуляционный насос.

В систему он подключается через тройник. В трубу врезаете тройник, перпендикулярный выход направляете вверх, на него накручивается бак. Если стенка не дает поставить емкость, придется сделать колено, но бачок повернут вверх. Теперь можно считать, что расширительный бак установлен.

Но для удобства проверки, желательно после бака поставить еще один тройник, на свободный выход которого установить запорный кран. Это дает возможность проверять мембранный бак без слива всей системы — он отсекает бак. Кран перекрываете, с котла стравливаете воду. Проверяете давление на отключенной ветке (в котле). Оно должно быть нулевым. После можно проводить все остальные работы по настройке.

В системе отопления очень важным элементом является расширительный бак для отопления. Служит такое устройство для того чтобы принимать излишки теплоносителя в тот момент, когда он расширяется, таким образом предотвращая разрывание трубопровода и кранов.

Принцип функционирования расширительного бака для отопления состоит в следующем: когда температура теплоносителя поднимается на 10 градусов, то объем его увеличивается примерно на 0,3%. Так как жидкость – не сжигается, то появляется излишнее давление, которое нужно компенсировать. Именно для этого и устанавливается расширительный бак.

Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

Открытый расширительный бак для отопления

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Фланцевый расширительный бак системы отопления может быть как вертикальным, так и горизонтальным.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Выбор расширительного бака

Выбор расширительного бака для отопления – это ответственное дело. При этом следует обязательно уделить внимание не только на его типу и размеру, но и на мембране – важны такие показатели: устойчивость к процессу диффузии, диапазон рабочей температуры, долговечность, соответствие санитарным требованиям.

Сегодня на рынке представлен большой спектр, расширительных баков для системы отопления.

Кроме этого, необходимо определить соотношение границ диапазона давления, которое предельно допустимо. Обязательно нужно уточнить перед покупкой бака, соответствует ли он существующим нормам качества и безопасности.

Расчет объема бака

Прежде всего, определим зависимость необходимого объема и параметров, которые на него влияют. При расчетах нужно учитывать, что чем более будет емкость отопительной системы и чем выше максимальная температура носителя тепла в ней, тем бак должен быть больше. Чем выше допустимое давление в расширительном бачке отопления, тем он может быть меньше. Конечно же, методика расчета достаточно сложная, поэтому лучше проконсультироваться со специалистом. Ведь ошибка в выборе расширительного бака может вызвать частое срабатывание клапана предохранения или другие неприятности.

Расчет объема производится по специальной формуле. Здесь основная величина – это суммарный объем теплоносителя, который присутствует в отопительной системе. Вычисляется эта величина с учетом мощности котла, количества и типов отопительных устройств. Приблизительные значения: радиатор – 10.5 л/кВт, система теплый пол – 17 л/кВт, конвектор – 7 л/кВт.

Чтобы произвести более точный расчет такого устройства, как вакуумный расширитель для отопления, применяется формула: Объем бака = (Объем воды системы отопления * Коэффициент расширения теплоносителя) / Эффективность расширительного бака. Коэффициент расширения для воды равняется 4% при ее нагреве до 95 градусов. Для определения эффективности бака применяется еще одна формула: Эффективность бака = (Наибольшее давление в системе – Первоначальное давление в воздушной камере) / (Наибольшее давление в системе + 1).

Коэффициенты полезного объема расширительного бака

Таким образом, вакуумный расширительный бак отопления подбирается с учетом характеристик прочности и температуры, которые не должны быть выше допустимых показателей в месте подключения. Объем бака может либо равняться, либо быть больше того результата, который получился в итоге вычислений.

Установка расширительного бака

Монтаж расширительного бака системы отопления делается в соответствии с проектом и инструкцией. Лучшим вариантом для вас будет, чтобы это осуществил специалист. Если такой возможности нет, то хотя бы проконсультируйтесь с ним. Установка расширительный бак для отопления, если он открытого типа, производится в самой верхней точке системы отопления. Закрытый бак можно ставить практически в любом месте, но не непосредственно после насоса.

Один из вариантов установки расширительного бачка в систему отопления

Необходимо особое внимание уделить такому вопросу, как крепление расширительного бака отопления, так как масса бака, который заполнен водой, существенно увеличивается. Также важный момент – это возможность и удобство обслуживание бака, свободный доступ к нему.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.
