Устройство откатных ворот своими руками: процесс установки ворот с электроприводом своими руками. Как сделать откатные ворота – советы специалиста Консольные блоки для откатных ворот своими руками

Откатные ворота являются очень популярными в нынешнее время, хотя ещё в недалёком прошлом мало кто мог позволить себе установить такую конструкцию на участке, ввиду дороговизны фурнитуры и механизмов. Сейчас их стоимость куда ниже и доступность выше, а также человек, обладающий навыками сварки может изготовить их своими руками. Отсутствие верхней и нижней направляющих в откатных воротах, даёт преимущество проезду транспорта почти любых габаритов.

Откатные ворота - принцип работы и конструкция

Принцип работы ворот: створка движется на двух роликовых тележках, установленных на забетонированном швеллере. Для защиты от падения и перекоса служат верхние ролики. В закрытом состоянии для снятия нагрузки с роликовых опор на направляющей устанавливается концевой ролик, который заезжает в нижний улавливатель при закрытии ворот. Верхний улавливатель устанавливается для более надёжной фиксации ворот в закрытом состоянии. Полный размер ворот составляет 150% ширины проёма, то есть если проём у нас 4 м, то полная ширина створки ворот будет 6 м и соответственно место для отката должно быть не меньше 6 м. Пожалуй, это главный недостаток такого типа ворот и если не хватает места то стоит рассмотреть другие варианты.

Проектирование чертежа и схемы

Перед изготовлением ворот необходимо определиться с размерами будущих ворот сделать чертёж с указанием этих размеров. Ворота состоят из силовой рамы и обрешётки (внутреннего каркаса). Рама обычно выполняется из профильной трубы прямоугольного сечения 60*30 мм и толщиной 2 мм, а также можно использовать трубы 60*40 мм или 50*50 мм если нужного размера нет в наличии. Для внутреннего каркаса подойдёт профильная труба 40*20 или 30*20 в зависимости от того какая имеется в наличии.

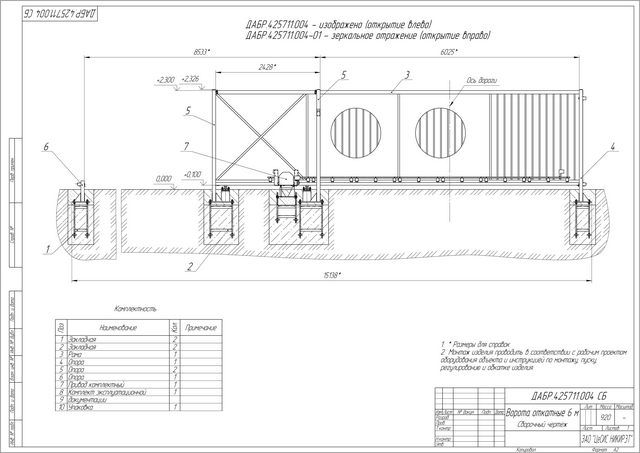

Пример схемы соединения деталей ворот:

Выбор и расчёт материалов с фурнитурой

Возьмём для примера чертёж выше. Для рамы будем использовать профилированные трубы прямоугольного сечения 60*30 толщиной 2 мм. Высчитываем общую длину трубы для рамы исходя из размеров на чертеже 4200*2+1800+1865=12065 мм, длину гипотенузы треугольной части высчитываем по формуле c=√b 2 +a 2 √1800 2 +1865 2 =2591 мм, 12065+2591=14656 мм. Итого получилось в метрах 14,66 м, это что касается рамы.

Для внутреннего каркаса возьмём трубу 40*20 и теперь посчитаем общую длину 4200*3+1865*4= 2060 мм или 20,6 м. Все размеры взяты с небольшой накидкой.

Фурнитура сложна и невыгодна в самостоятельном изготовлении и обычно покупается в магазинах соответствующего профиля. При выборе фурнитуры нужно знать приблизительный вес будущей конструкции для грамотного подбора роликов способных беспроблемно этот вес выдерживать.

Для внутренней зашивки ворот можно использовать практически любой материал, но чаще всего для этих целей используется профильный лист, в народе его называют «профнастил». Профнастил можно заказать любых размеров и расцветок, он довольно лёгок и имеет антикоррозийное покрытие. Для ворот в нашем примере понадобится лист размерами 7,833 м 2 . Для крепежа профнастила будут нужны саморезы со сверлом или заклёпки. Для закладной нужно приобрести отрезок швеллера шириной 16–20 см и длиной равной половине проёма ворот, в нашем случае не менее 2 метров. Арматуру для каркаса фундамента следует брать диаметром 12–16 мм и длиной 15. Для замеса бетона для фундамента понадобится цемент песок и щебень в пропорции 1:2,1:3,9. Для фундамента ворот из примера нужно 0,5м 3 бетона.

Необходимый инструмент

  • Сварочный аппарат, желательно полуавтоматический.
  • Болгарка с отрезным и шлифовочным дисками.
  • Шуруповёрт или клёпочник.
  • Молоток, рулетка, маркер белый.
  • Бетономешалка, штыковая и совковая лопаты.
  • Защита для глаз и рук.

Инструкция по изготовлению и монтажу откатных ворот своими руками

Сначала необходимо нарезать трубы по размерам, данным в чертеже, воспользовавшись болгаркой. Обязательно используйте средства защиты.

Когда закончили нарезку, кладём трубы на горизонтальную поверхность или подставки, как на рисунке выше, чтобы сформировать раму согласно чертежу. Убедившись в правильности раскладки прихватываем сваркой все углы рамы в нескольких точках, затем полностью провариваем стыки. Теперь нужно зашлифовать места сварных швов. Внутреннюю поверхность рамы, там, где будет крепиться каркас необходимо предварительно загрунтовать антикоррозийной грунтовкой, так как позже когда встанет каркас доступ будет невозможен.

Таким же методом свариваем каркас и тоже зачищаем и загрунтовываем только уже с наружной стороны.

Соединяем раму с каркасом

Сначала определимся как будет зашиваться створка ворот - только с лицевой или с двух сторон. Если только с лицевой, каркас следует приваривать заподлицо с лицевой стороной рамы, когда с двух, то посередине. Возьмём вариант с обеих сторон. Отмеряем расстояние и делаем метки внутри рамы где должен находится каркас. Внутрь рамы, лежащей горизонтально, закладываем готовый каркас посередине рамы, регулируя его по меткам подложками из кусочков деревянного бруска. Отрегулировали, проверили, теперь нужно соединить каркас с рамой точками сварки по периметру с шагом около 45–60 см, чтобы не повело раму и каркас. Провариваем участками по 1 см перекрёстно, пока шаг между ними не составит 15–16 см, и только тогда провариваем стыки полностью. Теперь приварим направляющих рельс из комплекта фурнитуры к нижней части рамы. Приваривать будем таким же способом, как и каркас к раме.

Покраска

Далее необходимо подготовит раму к покраске. Сначала зачищаем все сварочные швы болгаркой до приемлемого вида. Обезжириваем всю раму и грунтуем антикоррозийной грунтовкой. После высыхания слоя грунтовки можно приступать к покраске. Для покраски лучше использовать алкидные эмали, но вполне подойдут и акриловые краски. Окрашивать можно краскопультом, кистью или маленьким валиком. Окраска производится в 2 слоя, нанося последующий слой после высыхания предыдущего.

Обшивка

Можно приступать к зашивке полотна ворот. Профильный лист, вырезанный по размеру, крепим при помощи саморезов со сверлом или заклёпок. Сначала фиксируем лист по углам, а затем прикручиваем его по периметру и по внутреннему каркасу с шагом 15–20 см.

Фундамент

Можно приступить к заливке фундамента. Копаем яму длиной не меньше половины проёма ворот, в нашем случае не менее 2 м, шириной 0,5 м и глубиной 0,7–1 м. Приступаем к подготовке закладной - здесь нет ничего сложного. Вот как выглядит готовая закладная:

Располагаем закладную в яме и проверяем уровнем чтобы швеллер находился в горизонтальной плоскости и в одном уровне с площадкой двора, так мы обеспечим ровное основание для кареток. Замешиваем бетон бетономешалкой в пропорции: 1 часть цемента, 2,1 песка, 3,9 щебня. Получаемая марка бетона М250. Заливаем полностью яму не забывая часто протыкать бетон куском арматуры или деревянной рейкой для лучшего проникновения и заполнения пустот. Выстаиваться фундамент должен не менее 10 дней, а полный срок высыхания и набора прочности бетоном 28 дней. На следующий день и в последующие 3–4 дня необходимо поливать фундамент водой, чтобы избежать растрескивания бетона.

Монтаж

Фундамент подготовлен - можно приступать к монтажу. На закладной размещаем 2 каретки на максимальном удалении друг от друга. Выставляем ворота на каретках, вставляя их в направляющий рельс. Теперь нужно отрегулировать каретки. Ближняя к проёму ставится так, чтобы ворота при полном открытии не доходили своим краем 15–20 см до каретки. Другая каретка ставится так, чтобы при полном закрытии ворот их край не доходил до каретки 5 см. Проверяем установку уровнем и прихватываем сваркой. Когда проверили что вся конструкция стоит верно завариваем стык каретки и закладной полностью.

Следующие действия заключаются в крепеже оставшихся деталей. Верхние оградительные ролики крепятся к закладной в столбе, если она предусмотрена, когда нет закладной нужно предварительно закрепить металлическую пластину на анкерные болты, он будет выступать в роли закладной. Верхние ролики обычно приваривают к закладной.

Можно сверху трубы 60*30 приварить отрезок трубы 30*20 и к нему приваривать верхние ролики. Таким способом мы получим более надёжное крепление.

На противоположном столбе крепим к закладным отрезок профильной трубы 30*20 длиной равной высоте створки ворот, а непосредственно к трубе верхний и нижний улавливатели. Нижний улавливатель крепим на 5 мм выше чем расположен концевой ролик, чтобы при наезде на улавливатель ворота приподнимались, таким образом, частично снимается нагрузка с кареток.

Верхний улавливатель крепится к трубе на 5–7 см ниже верха ворот для защиты от колебаний при ветре.

Закрывается направляющая с одной и другой стороны резиновыми заглушками которые идут в комплекте с фурнитурой.

Автоматическое открывание ворот

Для удобства использования можно сделать автоматический привод открывания ворот, в наше время рынок предлагает большой выбор таких приводов, и выбрать что-то для себя с хорошим балансом цена - качество, не составит труда. Доверить установку привода лучше всего специалисту в этом деле, хотя можно и разобраться и самому, так как к приводу идёт подробная инструкция по подключению самого двигателя, датчиков и монтированию зубчатой рейки.

Мощность покупаемого привода в зависимости от веса откатных ворот можно посмотреть в таблице:

Таблица: зависимость мощности двигателя от веса ворот

Но всё же лучше покупать привод с запасом мощности.

Готовые откатные ворота с автоматикой:

Видео: откатные ворота своими руками

Не секрет что откатные ворота спроектированные и собранные самостоятельно обойдутся гораздо дешевле заказанных в компании по производству и установке таких ворот. Качество исполнения мы контролируем сами, так что можно всё выверить до миллиметров, тем самым изготовив качественный продукт для собственного использования.

Раньше откатные ворота устанавливали только на промышленных объектах и предприятиях, но со временем удобство использования таких конструкций принесло им заслуженную популярность и в частных домовладениях. Их механизм не так прост, как у обычных ворот, поэтому большинство хозяев предпочитает заказывать изготовление и установку в специализированных фирмах, однако, при желании, выполнить все работы можно самостоятельно. О том, как сделать откатные ворота своими руками, а также об их разновидностях, этапах сборки и установки вы сможете узнать из нашей статьи.

Кованые откатные ворота

Что это – откатные ворота?

Разберемся, что же собой представляют откатные ворота, какими они бывают и в чем их различия и преимущества. Ворота этого типа состоят из установленного на рельсы из металлического профиля полотна, которое плавно движется по направляющим посредством специальных роликов. Механизм позволяет экономить свободное пространство, автоматизирован и работает благодаря электрическому двигателю мощностью 40-100 Вт. По типу крепления выделяют откатные по рельсу, консольные и навесные ворота. Рассмотрим каждую из конструкций подробнее.

Навесные

Такие ворота обычно устанавливают на въезде на территорию промышленных предприятий. Их конструкция обеспечивает движение полотна по верхней балке при помощи роликовых тележек, а высота проема позволяет проезжать грузовому транспорту. В последнее время подвесные ворота, несмотря на надежность и длительный срок эксплуатации, используют все реже из-за значительных затрат металла на их возведение.


Консольные

Данный тип ворот не имеет верхней балки, ограничивающей проем, и движется на роликовых блоках по консоли, которую располагают сверху, снизу или посередине полотна. Конструкция с нижним креплением проще в реализации, поскольку другие два варианта требуют возведения дополнительных опор.


Ворота с расположенной посередине консолью

Откатные по рельсу

Откатная конструкция, перемещающаяся по нижнему рельсу на роликах, надежна, но не слишком практична. Попадание на рельс мусора, снега, а также намерзание на нем льда способно временно вывести ворота из строя. Поэтому, если вы не планируете постоянно убирать участок вокруг ворот или проживаете в местности с суровым климатом (сильные снегопады, долгая зима), лучше выбрать консольный механизм открывания.


Механизм с нижним рельсом

Выбираем материал

Изготовление откатных ворот своими руками потребует использования следующих материалов и комплектующих:

  • трубы для каркаса с прямоугольным сечением 60х30 мм и 40х20 мм;
  • обшивочный материал (профлист, доска, вагонка, поликарбонат);
  • металлические или бетонные опоры;
  • П-образный швеллер № 20;
  • арматурный прут диаметром 12 мм и бетонная смесь;
  • электродвигатель;
  • зубчатая рейка;
  • комплект фурнитуры и крепежей;
  • набор для устройства электропроводки (провода, кабели, защитные трубы).

Материал приобретают после составления чертежа и расчета размеров ворот. Изготавливать фурнитуру самостоятельно не рекомендуется, купить все необходимое можно в строительных магазинах и салонах, занимающихся дверными конструкциями.


Необходимые комплектующие

При выборе обращайте внимание на качество металлических направляющих. Они должны иметь правильную форму, ровные края и толщину стенок не менее 4 мм. Проверьте, как движется ролик внутри направляющей. Чтобы в дальнейшем не возникало проблем с открыванием, предпочтительнее брать детали с плавным ходом. Очень важно, чтобы швеллер и зубчатая рейка соответствовали длине полотна ворот с учетом противовеса.
Автоматику подбирают, отталкиваясь от примерного веса конструкции. Также важны действующие на ворота ветровые нагрузки, зависящие высоты полотна и материала, из которого оно изготовлено. Принимая во внимание повышенные нагрузки из-за обледенения и снега, приходящиеся на двигатель в зимнее время года, желательно приобретать модели с запасом мощности. К примеру, для откатных ворот, весящих около 400 кг, подойдет электропривод, рассчитанный на вес в 800 кг.

Схема откатных ворот

При составлении чертежа конструкции следует правильно рассчитать высоту и длину ворот, а также размеры противовеса (хвостовая часть, находящаяся за пределами проема). Высота должна соответствовать забору, длина – ширине проема, хвостовик делают примерно вполовину короче полотна ворот.


Рекомендуемые параметры откатных ворот с проемом 4 м

На этом же этапе определяются с типом каркаса. Он может состоять из рамы и 2-3 закрепленных под наклоном отрезков прямоугольных труб либо частой обрешетки из горизонтальных и вертикальных направляющих. При желании, в таких воротах можно предусмотреть встроенную калитку, но это требует закупки дополнительных материалов – профиля для рамы, подвесов и прочей фурнитуры. Кроме того, порог такой калитки получится высоким, а это создаст неудобства для детей и пожилых людей.

Строим откатные ворота

Поскольку откатные ворота с верхним подвесом и механизмы, движущиеся по рельсу, не слишком удобны для использования в частных домах, рассмотрим этапы строительства на примере консольной конструкции с нижним креплением. Работы начинают с осмотра участка.

Необходимо убедиться, что вокруг ворот есть свободное пространство для отката полотна, а рельеф местности достаточно ровный. Если будет проводиться замена старых ворот, их осматривают, оценивая состояние опор. Прочные столбы сносить и заменять новыми не обязательно, их можно использовать для откатной конструкции. Далее, наступает черед земляных работ.

Фундамент и направляющие

Основание для ворот располагают вдоль забора (со стороны участка) в направлении их открывания. Под фундамент потребуется вырыть траншею шириной 50 см и глубиной 1,5-2 м в зависимости от уровня промерзания грунта. В это же время выкапывают ямы под опоры, если не удалось сохранить их от предыдущей конструкции.


Схема бетонирования и установки направляющих

На дно траншеи насыпают подушку из тщательно утрамбованного песка и гравия. Затем, из арматуры сваривают каркас для фундамента, а поверх него приваривают швеллер. Он станет нижней частью ворот, к которой будет крепиться двигатель и роликовые узлы.

Каркас помещают внутрь ямы так, чтобы швеллер располагался впритык к опорным столбам и находился на одном уровне с поверхностью грунта. Для предотвращения растекания бетона, по краям траншеи устанавливают опалубку из досок. Желательно сразу позаботиться об электропитании двигателя и на этапе закладки фундамента проложить проводку в защитных полиэтиленовых трубах.

Траншею бетонируют смесью цемента, песка и щебня в пропорции 1:2:4, воду добавляют в зависимости от влажности песка, до образования сметанообразной консистенции. Для смешивания рекомендуется использовать бетономешалку.


Опалубка фундамента

Готовый раствор заливают в яму постепенно, стараясь не нарушить положение армирующего каркаса. После заливки фундамент в нескольких местах протыкают прутом арматуры, для выхода излишков воздуха. На полное застывание основания уходит около месяца, но приступать к дальнейшим монтажным работам можно уже через неделю.

Устанавливаем столбы ворот

Устройство откатных ворот не требует использования мощных опор, обычно достаточно металлических или бетонных столбов с диаметром 10 см. Их устанавливают на расстоянии, равном проему, заглубляя в грунт не менее чем на 1м, выравнивают по уровню и заливают бетоном. Делать это лучше одновременно с подготовкой траншеи под фундамент.

Наряду с металлическими, популярностью пользуются опоры из кирпича. Для их сооружения по центру планируемого столба вышеописанным способом устанавливают трубу или швеллер и приваривают к ней отрезки арматуры (закладные) в местах, где будут находиться составляющие механизма ворот. Затем, опору обкладывают кирпичом так, чтобы арматура осталась снаружи. Впоследствии к ней крепят детали конструкции.

Строение кирпичной опоры

Крепление основных элементов

Собирая конструкцию откатных ворот своими руками, сначала соединяют все механические детали, а после подключают электрические. Первым делом к закладным крепят роликовые каретки, по которым движется полотно. На противоположном столбе сверху, а иногда и снизу, приваривают (сначала слегка) так называемые ловушки, обеспечивающие плавное закрывание ворот. Подробнее процесс монтажа будет описан ниже.


Расположение основных элементов

Готовим подвижную секцию

Важный этап работ – сооружение каркаса секции, состоящей из рамы и противовеса. Для этого понадобится выбрать ровную площадку достаточного размера для размещения всей конструкции.

Приобретенные ранее трубы с прямоугольным сечением осматривают на наличие коррозии и при необходимости шлифуют. На них наносят разметку и вырезают болгаркой нужные детали. Затем их, сверяясь с чертежом, раскладывают на ровной поверхности и слегка прихватывают сваркой. Получившуюся конструкцию проверяют на соответствие размеров и отсутствие искривлений и сваривают части каркаса сплошных швом. Аналогично изготавливают ребра жесткости. Внизу секции крепят направляющий профиль и зубчатую рейку.


Сооружение каркаса

Готовый каркас обрабатывают шлифовальной насадкой, также рекомендуется загрунтовать его и покрасить. Для этого раму устанавливают вертикально и с помощью распылителя покрывают автомобильной грунтовкой, а после высыхания наносят краску в два слоя.

Обшивка секции

Дождавшись высыхания окрашенного каркаса можно переходить к обшивке. Обычно в качестве обшивочного материала применяют недорогой и практичный профнастил, но возможно использование доски или поликарбоната. Выбранный материал крепят к каркасу болтами или саморезами через каждые 20-30 см, предварительно нанеся на него разметку и высверлив отверстия под крепежи.

Установка секции

Завершается устройство откатных ворот своими руками закреплением секции на столбах и подключением автоматики. Приступать к монтажу ворот можно не ранее, чем через неделю с момента бетонирования фундамента и опор.

Последовательность установки:

  • К уложенному на фундамент швеллеру сваркой «прихватывают» роликовые тележки, ролики помещают внутрь направляющей внизу полотна.
  • Ворота проверяют строительным уровнем и фиксируют их верхнюю часть кронштейном.
  • Ход ворот проверяют и, если все в порядке, прочно приваривают роликовые тележки.
  • На передней части секции снизу крепят концевой ролик.
  • Ворота закрывают и проверяют совпадение с уловителями на опоре, при необходимости, их положение корректируют.

После сборки места сварки обрабатывают антикоррозионной грунтовкой и подключают электродвигатель в соответствии с прилагаемой к нему документацией. Конструкция готова и, если вы будете за ней должным образом ухаживать, не забывая периодически очищать и смазывать ролики, она прослужит долгие годы.


Подключение автоматики – завершающий этап

Надеемся наша инструкция о том, как сделать откатные ворота самостоятельно, будет вам полезна. Но помните, прежде чем приступать к работе, стоит составить проект будущей конструкции и обсудить его со специалистом. Желаем удачи!

Откатные или сдвижные ворота являются сложным механизмом, но, тем не менее они стали из-за своего удобства применяться достаточно широко как на промышленных объектах, так и в частных домовладениях. Существует масса производителей, делающих готовые ворота и комплектующие к ним, квалифицированная рабочая сила быстро и грамотно произведет установку, но тем, кто захочет сэкономить и применить творческую энергию в деле будет интересно устройство откатных ворот своими руками. Тем более что это вполне возможно.

Виды откатных ворот

Откатные ворота бывают разных конструкций, каждая из которых имеет свои преимущества и недостатки. Отметим их.

Подвесные откатные ворота

Эти ворота наиболее часто применялись на въездах предприятий и других охраняемых территорий. На значительной высоте, чтобы была возможность въезда грузового транспорта, монтировалась металлическая балка, а уже не не е при помощи роликовых тележек подвешивалось полотно ворот.

Подвесные ворота — надежные, но материалоемкие

Эта конструкция достаточно надежная , и до сих пор такие ворота, созданные более 50 лет назад, работают, но сейчас применяются мало в силу двух причин:

  • Верхняя балка все же ограничивает габариты проема ворот.
  • Такая конструкция очень материалоемкая и то, что было позволено во времена СССР пр и тогдашних ценах на металл, сейчас просто недопустимо.

Откатные по рельсу ворота

Это самая простая конструкция откатных ворот и теоретически самая надежная . Полотно ворот, стоящее на роликах, ездит по специальному рельсу, находящемуся на поверхности. Ворота еще поддерживаются в одной верхней точке в том месте, куда ворота уезжают при открытии. Такие ворота лучше всего использовать там, где периодически и постоянно убирают территорию, что в российских условиях часто недостижимо. Обычный снегопад легко заблокирует работу таких ворот, причем заставить их снова работать бывает очень трудно.

Весомым преимуществом таких ворот является то, что для открытия им требуется уехать за за бор ровно на ширину проема , а это в условиях дефицита пространства может явиться определяющим фактором для принятия решения в пользу такой конструкции.

Консольные откатные ворота

Для того чтобы ворота не имели ограничений габаритов сверху и не было контакта с наземным рельсом, были изобретены консольные откатные (сдвижные) ворота. Эта самая сложная конструкция ворот, но эти «жертвы» абсолютно оправданы. Полотно таких ворот не имеет контакта с поверхностью, а подвешено на консольных роликовых блоках при помощи направляющей балки. Чаще всего такая балка и роликовые блоки расположена в нижней части ворот.

Бывают случаи, когда направляющая балка и роликовые блоки могут быть расположены в середине или даже сверху полотна ворот. Это может быть оправдано, когда консольные узлы можно подвесить на капитальную стену здания или имеются какие-либо строительные сооружения или конструкции, способные выдержать нагрузки от полотна ворот. В противном случае придется специально сооружать силовую конструкцию для ворот, что далеко не всегда выгодно.


Именно поэтому в большинстве случаев применяют консольные откатные ворота с нижним расположением несущей балки.

Цены на откатные ворота

Откатные ворота

Описание конструкции и работы консольных ворот

Принципиальную схему откатных ворот с нижним расположением консоли можно посмотреть на рисунке.


Полотно ворот смонтировано на раме (1) из профильной металлической трубы. К раме приварена несущая балка (2), имеющая специальный профиль, внутрь которого плотно входят роликовые каретки (3). Балка при этом может перемещаться вместе с воротами влево - вправо по кареткам, обеспечивая открытие и закрытие ворот. Очевидно, что наибольшую нагрузку несут балка и роликовые каретки, особенно в момент их закрытия или полного открытия ворот. Для того чтобы разгрузить ворота при полном закрытии применяется концевой разгрузочный ролик (4), входящий и упирающийся в нижний улавливатель (5). В другой части ворот, для фиксации полотна при полном открытии могут тоже использовать концевой ролик с ограничителем улавливателем, но на данной схеме он не виден.

Для того чтобы у ворот не было боковых качений существуют направляющая с роликами (7) и верхний улавливатель (6), фиксирующий полотно в закрытом состоянии. Для избежания попадания загрязнений и посторонних предметов в нутрь балки применены заглушки (8). Вся конструкция ворот смонтирована на трех основных силовых элементах: опорном столбе (9), ответном столбе (10) и фундаменте для роликовых кареток (11). Если на участке уже есть достаточно прочные опоры для ворот (кирпичные, бетонные или металлические), то они могут быть использованы в качестве опорного и ответного столбов, а если нет, то сооружать их придется отдельно из профильной металлической трубы. Фундамент дл я консоли в любом случае придется сооружать отдельно.

В откатных воротах достаточно легко реализуется электропривод, который закрепляют между роликовых кареток. Для приведения полотна в движение к его боковой поверхности закрепляют зубчатую рейку. Привод снабжают блоком управления, а также различными устройствами, обеспечивающими безопасность.


Преимущества консольных откатных ворот

Откатные ворота консольного типа имеют ряд преимуществ:

  • Такие ворота не имеют отрывающихся створок и поэтому не уменьшают полезную площадь территории, и при случайном открытии ворот нет никакой опасности повредить транспортное средство , стоящее перед ними.
  • Проем ворот не имеет нижних и верхних ограничений по габаритам.
  • Обильные не нарушают работу консольных ворот, так как полотно вывешено на расстоянии около 10 см над поверхностью земли.
  • Все элементы качения, обеспечивающие работу ворот, находятся внутри балки, поэтому не подвержены влиянию погодных факторов. В движение ворота может привести даже ребенок , благодаря продуманной конструкции и низкому трению.
  • Мощный фундамент консоли и продуманная система удержания полотна ворот в вертикальном положении позволяет выдерживать таким воротам большие ветровые нагрузки.
  • Откатные ворота проще всего оборудовать электроприводом и элементами безопасности.

Недостатки все же у откатных ворот есть, но их немного:

  • Консольные откатные ворота – одни из самых сложных по конструкции, поэтому и установка их непроста.
  • Для их установки необходимо иметь свободный участок забора в полтора раза больший, чем величина проема , что не всегда достижимо.

Определение возможности установки откатных ворот

Даже при огромном желании и недюжинных финансовых возможностях владельца участка установить откатные ворота, могут сложиться такие ситуации, когда установка либо невозможна, либо сильно затруднена. Какие это ситуации?

  • Пространство, куда будут откатываться ворота вдоль забора должно быть свободно не менее чем на полторы ширины воротного проема . Это объясняется тем, что на полотне ворот помимо части, закрывающей проем , есть еще и технологическая часть, которая по длине занимает не менее половины от ширины проема – так лучше будут распределяться нагрузки от ворот на консольный блок.

  • Откатные ворота двигаются по прямой линии, значит, и необходимый участок свободного места забора тоже должен быть прямым.
  • В месте, где будут двигаться ворота не должно быть никаких неровностей рельефа, которые помешают свободному перемещению ворот.
  • На пути движения ворот не должно быть калиток, лучше их делать с противоположной стороны. Иногда заказывают откатные ворота со встроенными калитками, но у них неизбежно будут высокие пороги, что крайне неудобно для детей и престарелых людей.
  • Бывает, что хозяева намерены на использование ворот в качестве калитки – когда полотно отъезжает на расстояние, достаточное для прохода людей. Этого делать не надо, так как любой механизм ворот рассчитан на определенное количество циклов и частое их использование сильно снизит ресурс.
  • Если заезд на территорию участка происходит с узкого переулка, то для облегчения маневрирования надо увеличить проем ворот, что скажется на габаритах полотна.

Если таких сложных ситуаций на участке нет, то можно приступать к устройству откатных ворот своими руками.

Для того чтобы откатные ворота были установлены правильно и в дальнейшем имели долгий срок эксплуатации, надо разбить технологический процесс на несколько этапов.

Подготовительные работы

Первая и одна из главных частей подготовительных операций – это оценка места установки ворот. На что надо обратить внимание?

  • Если ворота будут ставиться взамен старых, имеющих другую конструкцию, то оценивается наличие и состояние опорных столбов. Если они сделаны из кирпича, железобетона сечением не менее 20 на 20 см , профильной металлической трубы сечением не менее 60 на 40 см , выдержана их строгая вертикальность, и они надежно закреплены в грунте, то они вполне могут послужить в качестве опорного и ответного столба откатных ворот. Если нет, то придется возводить свои столбы заново.
  • Возле опорного столба должна быть возможность выкопать яму под фундамент, который должен быть расположен впритык к столбу, идти параллельно забору и иметь габариты 500 мм на 2000 мм.
  • Если на участке будет новый забор, то все работы по его строительству и подготовке к монтажу откатных ворот можно объединить, что наиболее предпочтительно.
  • Очень часто при въезде на территорию возводят кирпичные столбы, что и практично и красиво. При их строительстве нужно сделать закладные элементы в виде стальных пластин 100*100 мм и толщиной 5 мм, по три на каждом столбе. Верхнюю пластину надо разместить на внутренней стороне столба впритык к краю, который ближе к проему . Расстояние от верха столба до пластины 200 мм. Нижняя закладная пластина располагается аналогично верхней, но на расстоянии 200 мм от нулевой отметки. «Нулем » принято считать уровень въезда через ворота. Средняя пластина размещается посередине между верхней и нижней. К ним будут впоследствии крепиться элементы ворот.

  • При строительстве нового забора можно учесть, что чаще всего ширину проезда для откатных ворот принимают в 4 метра. Такой стандарт давно был принят в странах Европы. Все производители комплектующих и фурнитуры имеют необходимые наборы элементов именно для этого размера ворот. Чтобы сильно облегчить себе работу, лучше воспользоваться готовым решением.
  • Необходимо определиться с тем, каким будет полотно ворот и чем оно будет облицовано. Вариантов имеется очень много, и в каждом из них ворота будут иметь разную массу. Это может повлиять на выбор нужных силовых элементов. Чаще всего в последнее время используется профнастил, но есть варианты облицовки деревянной вагонкой, кованными декоративными элементами или просто оставлять решетчатую конструкцию из стальных труб.
  • Перед закупкой необходимых комплектующих нужно составить свой подробный чертеж со спецификацией или воспользоваться готовыми решениями, которые есть в альбомах производителей ворот и на форумах владельцев загородных домов в интернете. В любом случае нужно предельно четко представлять конструкцию сколько материалов понадобиться и каких именно.

Разметочные работы

Когда установлены столбы ворот, независимо от того возведен забор или нет, уже можно приступать к разметке. Для этого надо:

  • Определиться с уровнем нулевой отметки, за которую принимают уровень поверхности именно на въезде в гаражный проем . Причем совершенно необязательно, что на момент начала работ поверхность въезда уже будет готова. Это можно сделать и позже. Этот уровень надо отметить на одном столбе, а затем перенести на другой при помощи водяного или лазерного уровня.
  • На уровне нулевых отметок натягивается шнур вплотную к внутренней поверхности столбов, причем шнур должен пройти дальше опорного стола (того куда будут сдвигаться ворота при открытии) на расстояние не менее двух метров. Проверяется горизонтальность натянутого шнура.

Устройство фундамента откатных ворот

Для того чтобы воспринимать нагрузки от веса ворот в состоянии покоя и при их движении, нужно обустроить фундамент. Для этого в качестве верхней части, на которую будут монтироваться роликовые узлы и электропривод, нужен швеллер №20 длиной в 2000 мм. Для фундамента необходимо выкопать яму, которая примыкает к опорному столбу, имеет длину 2100 мм, ширину 500 мм. Глубина определяется уровнем промерзания грунта в зимнее время. В большинстве регионов глубина в 1500 мм будет достаточной.


Для армирования фундамента и создания связи швеллера с фундаментом свариваются три каркаса квадратного сечения со стороной 150 мм из арматуры №16 и длиной в 1400 мм. Для поперечных связей можно использовать арматуру №№10-12 с шагом 300-400 мм.

Готовые каркасы привариваются к нижней поверхности швеллера посередине его полки. Осевые линии крайних каркасов располагаются в 400 мм от краев швеллера, а третьего – ровно посередине. После этого надо сделать подсыпку 10 см песка или песчано-гравийной смеси на дно ямы, утрамбовать ее и начать устанавливать готовый швеллер с арматурными каркасами. При этом следует учесть:

  • Швеллер укладывается впритык к несущему столбу, строго параллельно линии движения ворот, заподлицо с нулевой отметкой. Ранее натянутый шнур поможет это сделать.
  • Для того чтобы из бетонной смеси не утекало цементное молочко в грунт, что снижает прочность бетона, лучше выстелить дно и стенки ямы полиэтиленовой пленкой .
  • Поверхность швеллера должна находиться на нулевой отметке, поэтому при установке каркасов со швеллером хорошо пользоваться отрезками арматуры, которыми можно фиксировать конструкцию в яме. При подаче бетона на каркасы будет воздействовать солидная нагрузка, поэтому фиксация должна быть надежной .
  • Для того чтобы легче было разравнивать верхнюю часть бетона со швеллером, очень удобно установить сверху обрезные доски с поверхностью на нулевом уровне.

  • Если планируется использование электропривода с блоком автоматики и системой безопасности, то следует сразу позаботиться о прокладке нужных кабелей. Схему прокладки можно посмотреть на рисунке. Кабели следует прокладывать или в гофротрубе , а лучше - в полиэтиленовой трубе диаметром 20 мм.

Настало время бетонных работ. Для заливки фундамента откатных консольных ворот надо использовать бетон маркой не менее М250- М300. Для его приготовления понадобятся составляющие в следующих пропорциях по объему :

  • Одно ведро цемента М400.
  • Два ведра мытого песка.
  • Четыре ведра щебня или гравия.
  • Количество воды зависит от влажности песка и цемента и составляет от 0,7 до 1 ведра. Применение пластификаторов снижает количество необходимой воды и увеличивает подвижность смеси, что полезно при укладке.

Нужное для фундамента количество, конечно, будет больше, главное – соблюдать указанные пропорции. Для приготовления бетонной смеси лучше всего пользоваться бетономешалкой или мощным строительным миксером. При ручном перемешивании качество бетона ухудшается.


Бетономешалка — незаменимый помощник для устройства фундамента ворот

Сначала в бетономешалку засыпается песок и цемент. После их перемешивания добавляется часть воды, чтобы раствор перемешался до однородного состояния. Далее, добавляется щебень или гравий и постепенно добавляется вода до того состояния, пока бетон не станет однородным и подвижным. При укладке бетона в яму необходимо:

  • Подавать бетонную смесь постепенно, чтобы не сдвинуть выставленную по уровню конструкцию.
  • После укладки очередной порции бетона надо проткнуть его в нескольких местах прутком арматуры – для удаления возможных воздушных пузырей.
  • После укладки и разравнивания верхнего слоя надо протереть мокрой тряпкой поверхность швеллера, чтобы она осталась чистой для последующих операций.

Полное созревание бетона происходит в течение 28 суток, но через неделю он уже наберет ту прочность, которая позволит проводить монтаж ворот. А в это время можно заняться другими технологическими операциями.

Изготовление полотна откатных ворот

При изготовлении полотна ворот, если нет достаточных навыков в сварке металлов, лучше обратиться туда, где специалисты в мастерской по нужным размерам изготовят их. Откатные ворота – это достаточно габаритная конструкция и в домашних условиях будет трудно обеспечить расположение всех деталей в одной плоскости, что крайне необходимо. Еще одним плюсом изготовления ворот в мастерских является то, что грунтовку и покраску можно произвести компрессором, а это дает более качественное покрытие. Но если все-таки есть желание все сделать самому, то это вполне по силам.

Один из возможных вариантов полотна ворот изображен на рисунке. Основной каркас изготавливается из профильной трубы 60*40 мм, а ребра жесткости и внутреннее заполнение – из трубы 20*40 мм. Несущая балка, которая находится снизу чертежа, имеет длину 6 метров и она должна привариваться к воротам, поэтому настало время приобрести набор комплектующих для откатных консольных ворот и профильные трубы для изготовления полотна.


Фурнитура для откатных ворот в широком ассортименте представлена в различных магазинах и на строительных рынках. Она есть как российского производителя, так и импортная. При покупке фурнитуры нужно учитывать вес будущего полотна ворот и размер проема . В нашем случае величина проема 4000 мм, а вес полотна в случае его обшивки профнастилом составит до 400 кг, что и нужно сообщить продавцу.

В стандартный набор для ворот входит:


  • Направляющая балка 71*60*3,5 мм, длиной в 6 метров.
  • Две роликовые опоры.
  • Концевой ролик.
  • Нижний ловитель концевого ролика.
  • Верхний ловитель.
  • Направляющее устройство с двумя роликами.
  • Две заглушки на балку.

Для сварки ворот понадобится сделать монтажный стол, состоящий из трех подставок одинаковой высоты. В качестве подставок могут быть вбитые в землю колья на одном уровне и уложенные сверху доски. Главное, чтобы все три подставки лежали в одной горизонтальной плоскости.

Другим вариантом импровизированного монтажного стола могут быть уложенные на землю и выставленные в один уровень брусья или строительные камни.

Профильная труба, купленная на металлобазе , редко не имеет очагов коррозии, поэтому перед тем, как изготавливать ворота, следует т щательно очистить от пятен ржавчины и загрязнений все трубы. Это удобнее всего делать болгаркой со специальным шлифовальным диском.


Согласно чертежу нарезаются профильные трубы 60*40 мм для основного каркаса ворот. При этом надо стараться делать так, чтобы при сварке не оставалось отверстий для доступа во внутреннюю полость трубы. Разметку надо производить рулеткой и угольником, а резку – болгаркой с отрезным диском, а лучше — нарезной машиной, позволяющей точно соблюдать все углы.

На монтажной поверхности раскладываются трубы, руководствуясь чертежом, проверяется соответствие размерам и перпендикулярность, а затем последовательно прихватываются все швы. После проверки размеров и плоскости обвариваются все соединения труб сплошным швом. Все оставшиеся открытые концы труб завариваются заглушками. После этого все сварочные швы тщательно зачищаются болгаркой со шлифовальным диском.


Нарезаются по размерам профильные трубы 40*20 мм для ребер жесткости , которые затем прикладываются к внутренней поверхности основного каркаса, стягиваются струбцинами и точечно прихватываются. Так собирается весь внутренний каркас. После проверки соответствия размерам на чертеже, проверки диагоналей прямоугольной части ворот, плоскости конструкции, обвариваются все швы . На соединениях труб внутреннего каркаса между собой накладываются сплошные швы , а для соединения боковых поверхностей основного каркаса с внутренним делаются швы 10-15 мм с интервалом в 400-500 мм. Сварку нужно производить в шахматном порядке, чтобы от излишнего перегрева в одном месте не «повело» всю конструкцию.

К нижней поверхности ворот приваривается направляющая балка. Для этого она крепится струбцинами, проверяется соответствие осей полотна ворот и балки , а затем швами 30-40 мм через 400-500 мм приваривается. После этого болгаркой зачищаются все швы.

Для грунтовки и окраски ворота надо установить в положение, близкое к вертикальному. Лучше всего использовать автомобильную антикоррозийную грунтовку, которую надо нанести в два слоя. Предпочтительней это сделать компрессором и распылителем, но и кистью тоже можно, но это будет дольше, и качество покрытия будет хуже. Особое внимание надо уделить к тому, чтобы грунтовкой пролить щель между балкой и воротами. Также уместно будет укрыть эту щель «колбасками» акрилового герметика. После этого ворота можно целиком красить в два слоя. Внутреннюю поверхность несущей балки красить ни в коем случае не надо!


После полного высыхания краски на воротах можно смонтировать облицовку, наиболее предпочтительная из которых – это профнастил, так как он сочетает легкий вес, прочность, красивый внешний вид и разумную цену.

Монтаж откатных ворот

Установку консольной конструкции на смонтированный ранее швеллер можно начинать не ранее, чем через 7 дней после бетонирования. Для монтажа роликовых тележек рекомендуется приобрести монтажную пластину со шпильками, которая позволит:

  • Регулировать положение ворот по высоте и горизонтальность.
  • Легко снимать ворота для ремонта или замены роликовых блоков.

Для монтажа ворот необходимо:

  • Насадить роликовые тележки на монтажную пластину, сделав высоту одинаковой и средней на всех шпильках. Верхние гайки при этом не затягивать сильно.
  • На фундаменте необходимо отметить положение монтажных пластин. Для этого от того края швеллера, который ближе к проему отмеряется 150 мм и проводится перпендикулярная его длине линия. Это будет касательная к краю первой монтажной пластины.
  • Для нахождения положения второй опоры надо измерить общую длину ворот и вычесть из нее 100 мм. Полученное расстояние надо отложить от начала ответного столба параллельно линии ворот до швеллера. В этом месте проводится перпендикуляр, который и будет касательной ко второй монтажной пластине.
  • Если несущая способность столбов хорошая и в них хорошо будут крепиться анкерные болты, то применение дополнительных металлических столбов необязательно. Если же нет, то по ранее заготовленным закладным вертикально приваривается профильная труба по высоте равной высоте ворот плюс 200 мм, сечением 40*40*2 мм. На опорном столбе она может привариваться вплотную к краю, а на ответном – на расстоянии 20-50 мм от края столба.
  • На высоте 150-200 мм на расстоянии 20-30 мм от от ветного и несущего столбов горизонтально натягивается шнур, параллельно линии движения ворот. Он будет обозначать положение касательной к краю несущей балки. Шнур должен быть натянут на всем протяжении движения ворот: от от ветного стола и вплоть до положения края ворот при полном их открытии.
  • В несущую балку помещаются роликовые каретки и сдвигаются примерно к середине ворот. Затем при участии помощников полотно ворот помещается вертикально над швеллером. Роликовые каретки разводятся по ранее размеченным линиям, а натянутый шнур должен касаться направляющей балки по всей ее длине. Это положение можно зафиксировать при помощи подставок из дощечек. После проверки вертикальности, роликовые площадки можно «прихватить» электросваркой в нескольких местах.
  • Проверяется ход ворот, их вертикальность и горизонтальность, которая проверяется в закрытом положении. В случае необходимости регулировочными гайками на шпильках площадок производится коррекция. Ворота должны легко перемещаться по направляющей, параллельно (слегка касаясь) натянутому шнуру. Зазоры между опорным и ответным столбом должны быть одинаковыми, а от нулевой отметки до нижнего края 80-100 мм. Если все в норме, то гайки крепления кареток можно затянуть, а сами площадки обварить по кругу.

  • На заднюю консольную часть несущей балки монтируется заглушка. В передней части балки монтируется концевой ролик. У каждого производителя свой способ монтажа, поэтому необходимо пользоваться инструкцией.
  • На опорном столбе в его верхней части монтируется направляющее устройство с двумя роликами. Для этого на столб пр икладывается кронштейн дл я крепления направляющей, и намечаются отверстия. В кирпиче или бетоне нужно крепить анкерами со шпильками диаметром 10 мм, а в металле – соответствующими саморезами. Если для крепления будет применяться сварка, то пластмассовые ролики лучше временно снять. После крепления на столб выставляются ролики так, чтобы они плотно охватывали полотно ворот, сохраняли его вертикальность и при этом не мешали плавному ходу.

  • Ворота выкатываются в положение полного закрытия, и на ответном столбе намечается место крепления нижнего уловителя. Концевой ролик должен плотно заходить на полку уловителя, частично снимая нагрузку с роликовых блоков. Соответствующим крепежом монтируется уловитель и проверяется ход ворот и легкость их фиксации в закрытом положении.

  • Монтируется верхний уловитель, который предотвращает ворота от раскачивания при ветре. В полностью закрытом состоянии намечается положение уловителя и производится его крепеж . Очень часто верхний уловитель в комплекте имеет еще защитную скобу, надеваемую на полотно ворот, которая спасает от повреждения покрытия. Скоба монтируется так, чтобы при закрытии именно она входила в уловитель.

  • При необходимости монтируется задний ограничитель, который не позволит воротам откатываться далеко при их полном открытии.

После грамотно проведенного монтажа ворота должны двигаться очень легко и фиксироваться в крайних положениях. Заключительными работами будет зачистка всех сварочных швов, покрытие их антикоррозийной грунтовкой и покраска. Дальше на полотне ворот можно закреплять ручки для открытия и закрытия, а также установить . У каждого производителя приводов есть свои особенности установки, подробно описываемые в прилагаемой документации. Но эта работа уже будет намного легче, так как главное уже сделано – устройство откатных ворот своими руками.

Видео — Инструкция по монтажу откатных ворот

Видео — Монтаж готового комплекта ворот без сварки

Видео — Как самостоятельно сделать откатные ворота

Многие дачники сталкиваются с вопросом, как сделать откатные ворота из профнастила или другого материала своими руками быстро и качественно. Ведь украсить усадьбу надежным красивым забором означает не только возвести ограду, но и установить ворота.

Отличный вариант для стесненной территории

Откатные ворота, в свою очередь, должны быть простыми в эксплуатации и максимально функциональными. Должны иметь широкие створки и при этом не требовать много места. Такая конструкция – не что иное, как измененный пролет забора с роликами, установленный на направляющие.

Оценить достоинства отдельного типа конструкции поможет ряд критериев, по которым оцениваются въездные ворота.

И хотя эти критерии весьма условны, имеет смысл достаточно глубоко оценить все показатели, по которым будет проводиться оценка. Для анализа стоит обратить внимание на:

  1. Функциональность конструкции.
  2. Стоимость материалов и работ по их сборке и установке.
  3. Массу конструкции, возможности по уменьшению веса без ущерба для прочности.
  4. Возможность самостоятельно собрать и установить все элементы.

Монтаж каркаса

Кроме того, стоит сразу определиться с понятиями. Раз уж речь идет об откатных воротах, то здесь имеются три основные конструкции, условно объединенные в это понятие:

  • подвесной тип – конструкция, схема работы которой основана на движении по направляющей, установленной на опорных столбах над проездом;
  • опорный тип – конструкция имеет направляющую, установленную на поверхности грунта, и створка или створки откатываются по направляющей на опорных роликах;
  • консольный тип, в котором используется рамная конструкция как подвижная консоль на направляющей. При этом сами ворота не касаются поверхности земли.

Открывание

Достоинства

Главным достоинством этого вида конструкции выступает ее функциональность. Большая створка позволяет сделать въезд во двор практически любому транспорту, она не занимает много места. Ее можно использовать и как ворота на даче или для городской усадьбы.

Стоимость материалов для сборки также невелика. Сварить и установить каркас из профильной трубы и обшить его профлистом стоит ненамного дороже, чем секция забора.

Профильная труба, профлист и запорное устройство весят намного меньше, чем или распашные двухстворчатые конструкции из листового металла. Это дает возможность сделать въезд намного шире и больше.

В основе конструкции лежит рама, усиленная диагональными упорами. Имея в распоряжении небольшую ровную площадку для работы и сварочный аппарат, сварить все детали не представляет большого труда. А чтобы понять алгоритм работы, стоит дополнительно изучить фото и видео, которые будут представлены ниже.

Схема установки

Недостатки

Увы, есть и недостатки в варианте, где ворота должны откатываться. Сделать откатные ворота своими руками можно только с использованием навыков сварочных работ. Без этого собрать раму, фундамент, установить направляющую рейку и роликовый блок просто невозможно.

Также необходимо обратить внимание на вопрос, как сделать ролики для откатных ворот. Нужно решить, сделать их самостоятельно из подручных материалов или заказать готовый комплект для установки. Второй вариант намного практичнее и удобнее как в плане работы, так и при регулировке.

Пример для частного дома

Виды конструкций

Учитывая то, что консольная конструкция позволяет не только сделать наиболее приемлемые для установки и эксплуатации ворота, но и оснастить их устройством автоматического открытия, стоит рассматривать именно эту модель. Правда, при этом нужно упомянуть о недостатках других конструкций, чтобы убедиться в правильности выбора.

Подвесной тип позволяет сделать не одну панель створки, а оснастить ее двумя половинками, которые будут открываться в разные стороны. С другой стороны, сразу стоит учесть то, что въезд в усадьбу будет ограничен по высоте габаритами направляющей.

Конструктив

Кроме этого, стоит вспомнить и о том, что все равно придется применять опорные ролики и ограничители для нормального функционирования устройства. В условиях снежных и затяжных зим работа именно опорных роликов будет весьма проблематичной.

Такая же ситуация – и у опорных видов моделей: здесь нужно постоянно следить за состоянием направляющих, очищать их от попадания воды, очищать от льда и снега. В противном случае движение по направляющим будет невозможно.

Что касается консольной конструкции, то здесь даже без установки электрооборудования движение будет осуществляться нормально, без рывков и сбоев, а главное, ни снег, ни лед ей будут не страшны.

Говоря о моделях и конструкциях, стоит рассмотреть и модели, имеющие встроенную калитку. Это решение оптимально с точки зрения удобства: традиционная калитка в виде открывающейся двери, встроенная в рамку каркаса, не выходит за габариты общего полотна, что положительно сказывается на работоспособности системы. Такие варианты наглядно показаны на фото готовых работ.

На фото изображены красивые ворота.

Для кирпичного ограждения

Выбор

Облегчить работу по расчетам и подбору материала можно, просто скачав чертежи стандартных решений, которые выкладываются в Сети. Следующим этапом будет выбор материала и технологии сборки. Правильно подобрать материал также помогут онлайн-калькуляторы.

Основным материалом каркаса панели будет профильная труба размером 30х60 или 40х60 мм. Распорки внутри каркаса изготавливаются из трубы меньшего сечения.

Главное, чтобы по ширине труба наружного каркаса была одинаковая с рамкой внутри. Например, если наружная рамка будет из профиля 30х60 мм, то внутреннюю можно изготовить из профиля 25х60 или даже 20х60 мм.

Устройство каркаса

Для самого ответственного элемента каркаса – опорной балки, или закладной, – выбирается швеллер. Стоит отметить, что советы сварить опорную балку из двух уголков или двух труб сечением 80х80 мм лучше отбросить сразу. Только швеллер, пусть громоздкий, пусть неудобный, но именно он будет работать, а трубы и уголки лучше пустить на направляющие и опорные стойки.

Конструктивная схема

Сборка каркаса начинается с направляющего рельса, он усиливается рамной трубой и прихватывается точечными швами в нескольких местах. Делать прямой шов от начала до конца не стоит: при сварке металл деформируется, а значит, и направляющий рельс – тоже.

Порядок сваривания каркаса:

  1. К направляющему рельсу приваривается труба каркаса.
  2. Устанавливается и фиксируется вертикальная крайняя стойка раздвижной конструкции.
  3. Устанавливаются вертикальные промежуточные стойки и стойка консольного элемента.
  4. Приваривается верхняя горизонтальная часть.
  5. Устанавливается консольная диагональ.
  6. Вставляются рамы усиления внутреннего каркаса.
  7. Швы зачищаются, каркас грунтуется и окрашивается.

Решая, как сделать откатные ворота – с уже установленными столбами или установить их в процессе постройки, – совершенно очевидно. Конечно, столбы лучше устанавливать в комплексе: так удастся избежать ошибок и сэкономить время.

Схема сборки изображена ниже.

Деталировка

Устройство фундамента

Фундамент для откатных ворот имеет сложную форму. Вследствие этого, перед тем как приступать к выемке грунта, нужно сначала на листе бумаги нарисовать то, как будет выглядеть на самом деле подземная часть.

Фундамент отрывается на всю длину закладной планки и глубину колонн. В местах перемычек между колоннами глубина должна быть не меньше 70 см, а колонны должны быть глубже точки промерзания на 15–20 см. Одновременно отрывается и фундамент под опорный столб.

Сдвижные ворота длительное время использовались только в зданиях промышленного назначения, так как считалось, что их конструкция сложна. С появлением новых технических решений и широкого выбора комплектующих они стали набирать популярность у застройщиков. Сейчас монтаж сдвижных ворот настолько упростился, что их установка доступна для выполнения своими руками.

Устройство сдвижных ворот

Сдвижные ворота

Конструкция сдвижных ворот состоит из плоскости, или панели, которая имеет возможность перемещаться в горизонтальной плоскости по роликам. Такие ворота еще называют откатными или раздвижными.

Подобное сооружение позволяет рационально использовать пространство: отсутствуют габаритные створки, как в распашных воротах. Конструкция перемещается вдоль ограждения, поэтому требуется минимальная площадь для ее функционирования. Устройство не требует укладки рельсов, что исключает контакт с поверхностью грунта. Это имеет значение в зимний период при выпадении снега.

Стандартная конструкция сдвижных ворот предусматривает механическое открывание и доступна для самостоятельного исполнения. Современные конструкции оборудованы автоматизированным приводом, что делает их использование более комфортным, но существенно повышает стоимость.

Простота эксплуатации таких ворот, а также их надежность и долговечность, обуславливают широкую популярность у застройщиков. Конструкция может быть собрана из различных по стоимости и фактуре материалов, что дает возможность создания оригинальных ворот без потери качества и функциональности.


Названия элементов

Если принимается решение о сооружении ворот, оборудованных автоматикой, то без труда можно приобрести готовые узлы в специализированных торговых точках. Управление такими системами происходит в ручном или дистанционном режимах. Устанавливают автоматические выключатели для общей защиты, монтируют сигнализацию, работающую синхронно с приводом.

Выбор деталей ворот

Правильный выбор комплектующих сдвижных ворот при самостоятельном монтаже определяет надежность и долговечность конструкции. Ворота состоят из следующих основных элементов:

  • роликовые каретки;
  • направляющая;
  • держатели и ловушки.

Сдвижные ворота

Перед выбором фурнитуры сдвижных ворот определите пространство, требуемое для отката. На выбор материала влияет нагрузка, она зависит от габаритов и массы изделия.

Сдвижные ворота классифицируют в зависимости от размеров проема и веса:

  • малые (ширина до 4 м и масса до 0,4 т);
  • средние (до 6 м и 0,6 т);
  • большие (от 6 м и свыше 0,6 т).

Если ворота относятся к категории с весом до 400 кг, то допускается использование легких материалов: профнастила или сайдинга. Дополнительных требований к фурнитуре нет. При массивной конструкции ворот должны быть использованы усиленные вспомогательные элементы.

Обязательное требование к каркасу – его жесткость. Это связано с тем, что помимо обычных нагрузок присутствует повышенная парусность. С целью уменьшения массы широко применяется профильная труба, а при выборе материала полотна ориентируются на его способность выдерживать собственный вес без деформации.

Заливка фундамента

Установка сдвижных ворот требует сооружения фундамента. Строительство его начинаются с разметки. Для определения протяженности основания отмеряют от крайней точки половину величины проема. По ширине фундамент принимается около полуметра.

Если конструкция ограждения выполнена капитально, то его столбы могут быть использованы как опоры. В противном случае необходим монтаж ответной опоры. Причем яма для нее делается с примыканием к внутренней части забора, но не сокращая ширину проема.

Если планируется монтаж автоматики, то необходимо предусмотреть укладку силового кабеля. По правилам безопасного ведения электромонтажных работ, он помещается в трубу.

При выемке грунта под фундамент учитывают глубину промерзания: котлован выполняется ниже этого уровня.

Рекомендуется сооружать основание, в основе которого находится закладная деталь. В качестве ее используют швеллер №16, к которому под прямым углом привариваются отрезки арматуры диаметром 12 мм. Затем к конструкции приваривают решетку из арматуры такого же размера.

После сборки закладного элемента его погружают в котлован таким образом, чтобы свободные концы арматуры были направлены вниз. При этом торец швеллера должен плотно соприкасаться со столбом ограждения. Работы ведутся с постоянным контролем горизонтальности положения швеллера.

Монтаж закладной детали происходит с учетом ее положения по отношению к горизонту дорожного покрытия. Если они находятся на одном уровне, то расстояние от низа полотна до покрытия дороги будет около 100 мм. При необходимости, его можно несколько увеличить, используя для регулировки, специальные подкладки.

Уменьшение зазора приведет к недопустимому нарушению технологии крепления.

При ширине проема, превышающем 4,5 м, требуется установка двух опорных столбов. Это обеспечит необходимую жесткость конструкции и даст возможность работать в условиях большой парусности полотна.

Столбы имеют высоту, которая равна расстоянию от фундамента до верхней точки ворот плюс 50 мм. Для повышения жесткости нижняя часть опор и закладная соединяются при помощи сварки.

В ходе заливки бетона закладная деталь должна покрываться не полностью. После этого бетону требуется около трех недель, чтобы он застыл и набрал эксплуатационные свойства.

Пошаговая инструкция по монтажу сдвижных ворот

Каретка с роликами

Сначала обозначают траекторию, по которой будут перемещаться ворота. В качестве маячка выступает натянутый шнур. Его располагают так, чтобы расстояние от дорожного полотна составляло 200 мм, и отступают 30 мм от места расположения ответного столба. В данном случае шнур играет роль ориентира для правильного расположения несущего профиля.

Подготовленные к монтажу каретки с роликами вставляются в несущий профиль и смещаются к центральной части ворот. Затем створку с каретками устанавливают в закладной швеллер. После этого устанавливаются опоры и подгоняются так, чтобы они прикасались к шнуру. При этом должна соблюдаться параллельность относительность обеих поверхностей.

Крепление роликовых тележек к швеллеру

При установке сдвижных ворот ответственным этапом является правильная фиксация роликовых кареток. В ходе этого процесса необходимо соблюдать следующий порядок.

Площадка для регулировки второй каретки соединяются сваркой со швеллером.

После этого, выкатив ворота в проем, действия повторяют и монтируют площадку первой роликовой опоры.

Производится демонтаж роликовых кареток со своих опор, которые затем также снимаются с площадок, предназначенных для регулировки.

После этого закладную сваривают по периметру с регулировочными площадками и к ним монтируют опоры роликов. После этого опоры соединяются и крепятся к полотну.

Чтобы отрегулировать конструкцию по горизонтали, ворота полностью закрывают.

Процесс заключается в завинчивании или ослаблении крепления площадки гаечным ключом, что приводит к изменению и принятию требуемого положения конструкцией.


Роликовые каретки и фурнитура

Регулирование свободного хода

Опоры роликов регулируются путем ослабления гаек, соединяющих деталь с регулировочной площадкой. Ослабив крепление, необходимо несколько раз переместить ворота в направлениях закрывания и открывания. Таким образом опоры находят позицию, которая соответствует их беспрепятственному и легкому перемещению. По окончании регулировки, ранее ослабленный крепеж надежно затягивается.

Монтаж концевого ролика и заглушек

Местом расположения концевого ролика является лицевая сторона профиля. Для его крепления используется болтовое соединение.

В комплекте сдвижных ворот имеется заглушка, которая располагается с тыла профиля. Фиксация ее осуществляется путем сваривания. Функция этого элемента заключается в препятствовании проникновению посторонних предметов и осадков в полость несущей детали, что позволяет достичь безотказной работы механизма.

Для монтажа верхней направляющей необходимо сначала ослабить крепление роликов. После этого кронштейн монтируется с касанием роликов и верхней части полотна так, чтобы крепежные отверстия были обращены к опорному столбу. Детали прижимаются друг к другу и закрепляются резьбовым соединением.

Обшивка полотна ворот профлистом

Завершив все описанные выше мероприятия, можно приступать к установке профнастила на каркас, который представляет собой раму. Перед этим осуществляют разметку и нарезку листов в зависимости от габаритов сдвижных ворот.


Ворота, обшитые профнастилом

За начальную точку крепления профлистов выбирают переднюю кромку ворот. В качестве крепежа применяются саморезы или заклепки. Причем последние предпочтительней, так как они меньше подвержены коррозии. Последовательность укладки профнастила подразумевает наложение волн последующего в предыдущий лист.

Установка уловителей

Заключительным этапом сборки своими руками сдвижных ворот является установка уловителей. Нижний монтируется после полной сборки ворот, то есть при воздействии максимальных усилий. Он воспринимает на себя часть нагрузок, что облегчает работу роликовых опор. Место его установки определяется при полностью закрытых воротах, при этом уловитель и концевой ролик должны быть совмещены.

Задача верхнего уловителя заключается в препятствовании колебаниям полотна вследствие воздействия ветра. Ориентиром для места его установки служит позиция защитных уголков. При этом последние устанавливаются так, чтобы скобы уловителя их касались.


Установка ворот своими руками

Самостоятельная установка автоматики

Для монтажа автоматических сдвижных ворот своими руками необходимы общие знания в области электротехники. Если имеющихся знаний недостаточно, то сопроводительная документация, прилагаемая к приводу, поможет при решении этой задачи.

Еще в период проектирования конструкции ворот определяются с их типом. В случае монтажа автоматических ворот при заливке основания конструкции производят укладку кабелей. С этой целью в швеллере выполняются специальные отверстия.


Детали ворот (автоматика)

На опорах отмечается траектория прокладки проводки и размещения элементов автоматики. Далее провода монтируются в соответствии с обозначенной трассой.

Важным параметром, определяющим качество сборки конструкции, является величина зазора между шестерней и зубцами рейки: она должна соответствовать указанному значению производителем в инструкции.

При монтаже зубчатой рейки следует учитывать то, что она поставляется длиной в один метр. Поэтому при стыковке ее участков необходимо, чтобы в местах соединения получался целый зуб, что не допустит заедания при перемещении полотна.

Ответственным этапом является подключение ворот к автоматике. Рекомендуется по ходу подключения элементов конструкции сразу же контролировать работоспособность системы. Если этого не сделать, то впоследствии возникнут сложности при определении участка, на котором была допущена ошибка.
