Лестница своими руками из дерева — грамотный расчет гарантирует прочность и качество. Г-образная лестница своими руками — как сделать угловую лестницу К достоинствам данных конструкций можно отнести

Онлайн калькулятор расчета лестницы – простой инструмент для быстрого определения размеров элементов поворотной лестницы с площадкой. Пользователю достаточно внести исходные данные (габариты проёма, количество верхних и нижних ступеней, ширину марша), указать тип лестницы и запустить расчёт. Сервис моментально отрисует чертёж будущей лестницы и отобразит размеры ступеней, уровень площадки, и угол наклона будущей конструкции.

Как работает онлайн калькулятор?

Расчет лестницы на второй этаж с поворотом на 90 градусов производится на основании введённых пользователем исходных данных с учётом значений, заложенных в действующие ГОСТы, СНиПы и другие строительные нормативные документы. В результате расчёта определяется:

  • угол наклона лестницы;
  • основные размерные характеристики ступеней (длина, ширина, глубина);
  • уровень поворотной площадки;
  • длина сторон нижнего и верхнего косоуров;
  • размеры подступенков и поручней;

Главное преимущество сервиса – моментальная и максимально точная отрисовка конструкции с детальной визуализацией всех её элементов: лестничных проёмов, маршей, ступеней, площадки. Использование калькулятора позволяет избежать ошибок при проектировании конструкции, и в дальнейшем расчёте стоимости изготовления и монтажа лестницы. Онлайн калькулятор – незаменимый инструмент для тех, кто решил построить лестницу своими руками и хочет сэкономить время и силы.

Исходные данные

Любая металлическая лестница или конструкция из дерева, бетона и других материалов, легко проектируется с помощью ключевых показателей, таких как:

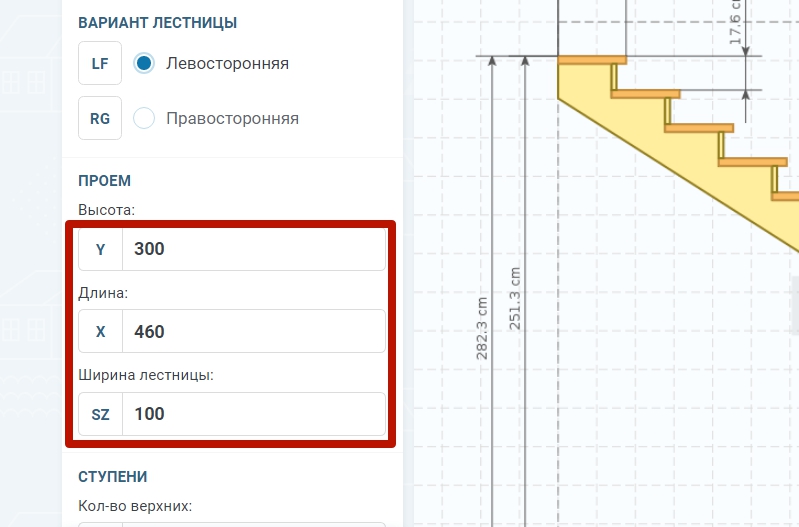

  • габариты проёма (длина, ширина, высота (значения P1, P2, P3);
  • толщина и свес края ступеней (S1, S2);
  • количество верхних и нижних ступеней (S3, S4);
  • ширина марша (S5);
  • уровень верхней (последней) ступени;
  • толщина и ширина косоуров (T1, T2);

Вычисление угла наклона лестницы, размеров ступеней, косоуров (или тетивы) и визуальная обрисовка необходимы для определения стоимости изготовления конструкции и выполнения монтажных работ. Например, лестница на второй этаж из дерева с поворотом на 90 и площадкой очень часто изготавливается из заводских частей, которые выпускаются по определённому размеру. Зная эти данные, легко рассчитать всю конструкцию целиком.

При указании исходных параметров важно учитывать некоторые особенности:

  • Высота проёма подразумевает высоту всей конструкции – это расстояние от чистового пола первого этажа, до чистового пола второго этажа.
  • Ширина и длина проёма – указываются с учётом площадки и пролётов от крайних точек конструкции.
  • Косоуры (или тетива) – специальные несущие элементы, на которые крепятся ступени. Они могут монтироваться с выступом над ступенями с помощью крепления в специальные пазы. Или повторять форму ступеней (монтаж заподлицо), закрывая их боковую часть. В этом случае несущий элемент называется косоуром. Лестницы с косоурами более компактные, легче просчитываются и более устойчивы к нагрузкам. Размеры стоит указывать от стандартных материалов (швеллер, уголок, доска)

Типовые значения

Двухмаршевая деревянная или бетонная лестница изготавливается в разных габаритах. Для облегчения задачи по вычислениям, рекомендуется использовать типовые значения:

  • 6-7 ступеней, толщиной 40мм, по 300мм шириной.
  • не более 40 градусов наклона ступени для удобства ходьбы;
  • высота шага – не более 15-20 см, а ширина – от 27 до 32 см;

Уделите внимание будущему расположению верхней ступени. В зависимости от размеров проёма и вида заводских ступеней, может понадобится дополнительный расход материала для вывода последней ступеньки выше уровня 2 этажа. Рекомендуем размещать верхнюю ступень ниже уровня второго этажа.

Простой онлайн калькулятор рассчитает точное количество требуемых стройматериалов для поворотной лестницы на 90° . Начните расчет деревянной лестницы сейчас!

Разноименные лестницы с поворотом

Названий у лестницы с поворотом на 90 градусов целая масса. Это так называемая двухмаршевая лестница, поворотная лестница на 90 градусов и лестница с площадкой, Г-образная лестница с площадкой, угловая лестница с площадкой — это разные названия одной и той же лестничной конструкции.
Программа расчета ступеней лестницы с площадкой рассчитает точное количество нужных ступеней, их глубина и высоту, а так же угол наклона вашей лестницы и на сколько ваша лестница с площадкой «удобная» или «не удобная». В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально комфортного передвижения по ней.

Удобная двухмаршевая лестница с площадкой. Какая она?

Чтобы двухмаршевая лестница с поворотом была действительно удобной необходимо учесть сразу несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы и в некоторых случаях даже ширину лестницы. Прежде всего, удобная лестница отвечает принципам механики ходьбы и поэтому она крайне безопасна. Французский архитектор 17 века Франсуа Блондель в своем труде «Курс архитектуры» ввел формулу шага, по другому её называют формулой Блонделя, она основана на средней длине шага в 63 см.

Формула выглядит так:
ширина проступи + 2 высоты подступенка = 60-65 см.

Поэтому идеальное соотношение проступи и высоты ступени 29 на 17 см. Но так как у каждого человека индивидуальный размер ступени, заметим, что глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Так чтобы на ступени лестницы спокойно могла размещаться нога 45 размера. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу опорной ногой, вы опорной же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Минимальное количество ступеней в одном пролете (марше) должно быть минимум 3. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36°. Если угол наклона лестницы меньше 20°, то лестница переходит в разряд пандусов, если более 45° то в разряд приставных (раскладных), где спуск необходимо осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобными, и тем более они не предназначены к постоянному использованию.

Чертеж лестницы с площадкой

Калькулятор онлайн нарисует чертеж вашей деревянной лестницы с площадкой. Заметьте, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов, поэтому необходимо выбрать оптимальный угол наклона вашей лестницы заранее, на стадии проектирования, еще до начала строительства дома и оставить нужное пространство.

Современные жилища часто строятся в два, а то и в три этажа, поэтому возникает необходимость оборудования лестниц, которые добавляют индивидуальность в интерьер любого дома. Часто деревянные лестницы стараются изготовить своими руками, но для этого нужно обладать некоторыми специальными знаниями. В этой статье – все о лестницах на второй этаж из дерева, чертежи конструкций с поворотом 180 и 90 градусов, видео и фото в помощь мастеру.

Деревянная лестница – преимущества конструкции

Внутренняя деревянная лестница в последнее время пользуется широкой популярностью при строительстве жилых и дачных домов, а учитывая, что загородное строительство стремительно набирает темпы, спрос на лестницы из дерева возрастает.

Деревянная конструкция, соединяющая два этажа, обладает множеством положительных качеств:


Есть у деревянных лестниц и минусы: дерево легко воспламеняется и очень быстро сгорает, при эксплуатации в режиме повышенной влажности дерево легко разрушается от биологических поражений (синева, грибок, плесень).

Совет! При изготовлении лестничных маршей и ступеней из дерева, следует предварительно предусматривать пропитку деревянных деталей специальными составами.

Лестницу из дерева своими руками сделать нетрудно, нужно обладать некоторыми мастеровыми навыками, необходимо также правильно выполнять расчет конструктивных элементов. Подробнее об этом.

Виды внутридомовых деревянных лестниц

Для подъема на второй и последующие этажи в жилых строениях принято обустраивать двухмаршевые лестницы (угол поворота 90 или 180 градусов).

Для домов большой площади часто устраивают лестницы с промежуточной площадкой между маршами, которая позволяет получить дополнительную площадь для обустройства зон отдыха, кроме этого площадка может служить для объединения нескольких лестниц, обслуживающих дом.

Часто встречаются деревянная междуэтажная лестница с промежуточной площадкой, а также лестница с забежными ступенями. Последний вариант лестницы располагается обычно в углах строения, что значительно экономит площадь дома. Забежная лестница из дерева сочетает изящностью винтовой конструкции и практичностью классической маршевой.

Важно! Любая конструкция лестниц из дерева требует предварительных тщательных расчетов.

Лестница из дерева: подготовка к возведению

Для изготовления лестницы необходимо использовать древесину твердых пород дерева, отлично подойдут: бук, клен, дуб, лиственница. Для бюджетных вариантов годится сосновая древесина высокого качества.

Совет! Используя сосну для устройства междуэтажной лестницы, стоит тщательно выбирать древесину без сучков. Древесина сосны при деформации ослабляется ввиду возможного выпадения сучков.

Ширина лестницы принимается индивидуально для каждого объекта, при этом учитываются два аспекта: свободное передвижение и имеющееся свободное пространство.

Материалы и инструменты для изготовления деревянной лестницы

Для изготовления лестницы своими руками потребуются:

  • Брус деревянный для несущих конструкций лестницы – минимальный размер 100х100 мм.
  • Доска обрезная – используется пиломатериал толщиной от 40 до 50 мм.
  • Поручни, перила, балясины – обычно приобретаются готовые столярные изделия.
  • Клей столярный.

Из инструментов при монтаже лестничных конструкций не обойтись без ножовки по дереву; набора сверл; стамески; напильника; топора; молотка; угольника; линейки стальной; уровня строительного. В качестве крепежа при устройстве лестницы на второй этаж используются: гвозди, саморезы, шурупы. Для работы необходим следующий электроинструмент: шуруповерт, перфоратор, дрель, электролобзик.

Поворотная лестница на 90 (180) градусов

Поворотная лестница на 90 (180) градусов включает следующие конструктивные элементы:

  1. Косоуры (тетивные балки) – несущие конструкции лестницы, которые поддерживают лестницу в пространстве с максимальными нагрузками от веса конструктивных элементов, вещей и людей.
  2. Ступени - различают прямые и забежные ступени в поворотных лестницах.
  3. Ограждающие элементы лестничных конструкций - деревянные балясины, перила, поручни. Обычно ограждающие конструкции возводят из готовых элементов, которые производит промышленность.

Схема: детали лестницы

Расчет поворотных лестниц выполняется несколькими способами:

  • Расчет по геометрическим формулам.
  • Расчет графическим способом – при этом способе расчета необходимо выделить центральную линию марша. В криволинейной конструкции центральная линия располагается параллельно краю (внутреннему) лестничной конструкции на расстоянии, соответствующем середине ширины ступени.
  • Онлайн-калькулятор – сервис позволяет легко и быстро выполнить необходимые расчеты конструкции деревянной лестницы по предварительно выполненным замерам. Основные данные, которые требуется определить предварительно: длина и ширина проема, высота ступеней, толщина тетивной балки, выступ ступеней.

При выполнении расчетов параметров лестницы собственными силами, стоит определиться с видом конструкционного решения: лестница с межмаршевой площадкой или забежными ступенями. Но для всех конструкций имеются определенные правила и рекомендованные допуски:

  1. Ширина поворотной ступени с узкой стороны не должна иметь размер менее 10 см (узкая сторона).
  2. Разбег ширины узкой и широкой ступени - максимальное значение не должно превышать 10 мм.
  3. Ширина пролета (марша) для индивидуальных жилых домов - от 90 см.
  4. Ширина поворотной ступени по центру - не менее 20 см.
  5. Высота лестничных ступеней – рекомендовано соблюдать высоту 10 см.
  6. Уклон лестницы – максимально 45º, при меньших значениях лестница будет более пологой. Наиболее удобной считается лестница с углом наклона в диапазоне от 25 до 35 градусов.

Схема: косоур

При проектировании деревянной лестницы большое значение имеют предполагаемые размеры высоты и ширины ступеней, эти параметры определяются исход из длины среднего шага человека, который равен 60 см.

Расчет производят по формуле: 2b + c = 60 (см), где b, с - значение высоты и ширины ступеней проектируемого лестничного марша. Результат, полученный при расчете по указанной формуле, соответствует ширине проступи, при которой нога устойчиво опирается на всю ширину ступени, обеспечивая безопасное восхождение и спуск по лестнице. Это значение стоит соблюдать, при увеличении ширины шаг будет сбиваться, при уменьшении – опора для ноги будет недостаточной, что может привести к травмам.

При затруднении с выполнением самостоятельного расчета лестницы, лучше всего обратиться в специализированную организацию или воспользоваться предлагаемым онлайн-расчетом.

Практические моменты устройства лестниц из дерева внутри строений более полно отражены в схемах, на фото и видео, приложенных к этой статье.

Деревянная лестница с забежными ступенями: видео

Деревянная лестница в доме: фото


















При строительстве домов с количеством этажей более одного распространенной проблемой является ограниченность пространства для установки лестницы. Наиболее подходящим вариантом в таких случаях будет металлическая поворотная лестница с забежными ступенями. Такие лестницы, благодаря разнообразию форм, хорошо впишутся в современный интерьер и сэкономят полезную площадь.

Типы конструкций

Обычно для перехода на второй этаж монтируется лестница с одним маршем. Можно этот подъем разделить на два марша, тогда между ними должна быть переходная площадка. Для экономии пространств и более эстетичного вида эту площадку заменяют на забежные ступени. Забежными называются лестницы со ступенями по форме, напоминающей треугольники или трапеции, крепящиеся радиально к одной общей опоре.

Такие лестницы бывают нескольких типов.

  1. Винтовые. Похожи на спираль. Полностью состоят из забежных ступеней.
  2. Маршевые. Вместо переходных площадок находятся забежные ступени с изгибом в 90 градусов.
  3. П – образные. Параллельные марши соединены между собой изгибом в 180 градусов.
  4. Смешанные. Нижняя маршевая и верхняя спиральная лестницы соединены между собой забежными ступенями.

Требования, предъявляемые к поворотным лестницам с забежными ступенями, довольно строгие.

При установке такой лестницы должно обеспечиваться комфортное беспрепятственное и безопасное перемещение. Для этого при проектировании нужно учесть следующие условия:

  • ширина ступени по линии движения (где непосредственно ступает нога) не менее 200 мм, в узкой ее части – 100 мм, а широкой – 400 мм;
  • высота проступи должна быть равна на всех маршевых пролетах и комфортна для спуска и подъема, оптимальной считается от 120 до 220 мм;
  • для комфортного перемещения расстояние между потолочным перекрытием и ступенями должно равняться высоте высокого человека плюс 10 см, но не менее двух метров;
  • рекомендуемый угол наклона лестницы 30-45 градусов;
  • угол поворота должен быть равен или быть чуть больше угла наклона лестницы;

  • перила устанавливаются параллельно углу наклона лестницы на высоте 0,8-1.0 м;
  • оптимальная ширина лестничного пролета не менее 0,9 м;
  • лестница должна быть в свободном доступе;
  • конструкцию располагают в менее посещаемой части помещения, например, в углу;
  • установку металлической лестницы в здании из дерева надо производить после того, как дом даст усадку, иначе может произойти нарушение конструкции.

Преимущества и недостатки

Как и все лестницы, забежные также имеют свои плюсы и минусы.

К достоинствам данных конструкций можно отнести:

  • возможность установки на улице и в помещении;
  • экономия пространства не только на первом, но и на последующих этажах;
  • благодаря разнообразию форм и конструкций можно создать уникальное произведение искусства, оригинально вписывающееся в любой интерьер;
  • большой срок эксплуатации;
  • надежность конструкции.

К недостаткам относятся:

  • в целях безопасности и удобства применения требуются точные расчеты при проектировке;
  • высокий риск травматизма и неудобство при перемещении из-за ширины ступеней: более широких снаружи и узких внутри (отсутствует при правильной проектировке);
  • шум, издаваемый при ходьбе (устраняется отделкой ступеней покрытием из дерева, резины, плиткой и другого);
  • необходима покраска или покрытие эмалью, исключение, если конструкция изготовлена из нержавеющего металла;
  • высокая цена как при покупке готового изделия, так и при самостоятельном изготовлении;
  • при самостоятельной установке требуются знания сварочного производства и соответствующее оборудование.

Проектирование поворотной лестницы с забежными ступенями

Один из главных этапов строительства лестницы – проектирование. От него зависит, какие размеры и внешний вид будет иметь будущий межэтажный переход.

Проектирование включает в себя следующие стадии:

  • осуществление замеров;
  • проведение расчетов;
  • составление схемы – чертежа, по которому будет монтироваться поворотная лестница.

Первоначально определяются с местонахождением лестницы и проводят замеры длины, высоты, ширины пространства под лестничный пролет. От количества свободного места зависит тип и размер будущего межуровневого перехода.

Для каждой поворотной лестницы проводится соответствующий расчет.

Расчет количества ступеней

Для более точного расчета можно воспользоваться формулой N=H1/H2, где:

  • N – количество ступеней;
  • H1 – высота пролета;
  • H2 – высота ступени.

Если не получилось целое число, то необходимо изменить высоту всех ступеней или только первой. Можно подставить под лестничный пролет площадку с недостающей высотой.

Забежных ступеней не советуют устанавливать более 3-5 штук, иначе ступени получатся узкие и неудобные для подъема.

Для изделий с крутым поворотом

На первоначальном этапе проектирования мастером определяется ось, от которой находится радиус изгиба лестницы. Для изгиба под углом 90 градусов ось находится в точке соединения линий крайних прямых ступеней в маршах. Если угол 180 – то прямо между двумя пролетами. Чтобы ступени не были слишком узкими, ось можно вынести за пределы пролета на 1/8 от ширины марша.

Внешний край забежного участка равен промежутку от оси до наружного края прямых маршевых ступеней. И также от оси можно провести дуги, проходящие по внутренней кромке и серединной черте.

По линии движения необходимо отложить отрезки, равные ширине ступни, длиной приблизительно 200 мм. Через эти отрезки провести лучи от центральной оси. Это и будет силуэт будущих ступенек.

Для модели с плавным переходом

Лестницы с крутым переходом неудобны для передвижения, поэтому чаще применяют более мягкий переход.

В таком переходе изменение ступеней в треугольную форму начинается еще с маршевого пролета.

Для П-образной лестницы

  1. Первоначально на чертеже обозначаются контуры маршевых пролетов. Между ними должно быть ¼ их ширины. Радиус закругления забежного участка равняется половине ширины между маршами плюс ширина марша. Затем от верхней кромки забежных ступеней откладывается этот радиус и находится ось закругления лестничного пролета.
  2. После того как нашли радиус закругления, из оси прочерчиваются верхняя, нижняя дуги маршевого поворота и середина лестницы.
  3. Следующий этап – распределение ступеней. Его рекомендуется начинать от центра. По срединной линии откладываются отрезки с длиной, равной ширине ступени. Эта линия должна находиться ровно посередине ступени, и от этой линии последовательно отмечаются следующие ступени.

В отличие от мягкого перехода необходимо определиться, где начнется забежной участок. Чем меньше ступенек будет в этом участке, тем безопаснее и удобнее будет этот участок.

Для лестницы с поворотом на 90 градусов

Для экономии пространства и надежной фиксации конструкцию удобнее устанавливать в углу помещения.

Расчет необходимо начать с чертежа окружности радиусом, равным 1/2 ширины пролета. В дальнейшем это будет серединная линия на забежном участке.

По отношению к вертикали этой окружности проводим линию (ось поворота) под углом 45 градусов. Касательной линией к осям окружности обозначается линия движения по лестнице. Потом эта линия разделяется на отрезки, равные средней ширине ступеней.

Может быть два варианта распределения ступеней:

  • ось поворота делит среднюю ступень пополам;
  • ступени пропорционально откладываются в обе стороны от оси поворота.

Затем находим точку пересечения последней ступени нижнего марша и первой ступени верхнего марша. Это будет центр, от которого проводятся радиальные линии через отрезки на линии движения. Этот центр может корректироваться для того, чтобы выдержался размер наружной ширины ступени 400 мм и внутренней – 100 мм. Эти линии и есть контуры ступеней.

Полученный чертеж является схемой лестницы в масштабе.

Для получения более точных размеров лучше производить расчет в графическом редакторе или специальной компьютерной программе. Программы позволят создать трехмерную модель с указанием всех параметров.

Наиболее известны следующие программы:

  • «Компас» – для работы в ней не надо иметь особых навыков;
  • SolidWorks – программа для создания инженерных строений;
  • Consultec Staircon – позволит создать 3D проект и рассчитать необходимые затраты.

Но и данных, полученных при составлении чертежа на бумаге, хватит для постройки надежной и прочной лестницы. Для удобства построения и получения максимально приближенных размеров подобные чертежи лучше составлять на миллиметровой бумаге. Это облегчит перевод размеров в натуральную величину. А мелкие несоответствия можно будет устранить в процессе монтажа.

Лестницы – незаменимые конструкции в любом доме, где планируется сделать минимум два этажа, или чердак, которым вы собираетесь активно пользоваться. Они бывают абсолютно разных форм и размеров – если вы читали материалы, на нашем сайте, то уже должны неплохо в этом ориентироваться.

Габариты лестницы и ее форма подбираются для конкретных помещений не случайно – тут все зависит от отведенного пространства под нее. Если его недостаточно, то лестницу делают поворотной. Именно о такой конструкции мы и поговорим сегодня. Итак, лестница поворотная на 90 градусов, расчет, поэтапное возведение и прочая полезная информация по теме.

Давайте начнем немного издалека, для того чтобы понять, какими лестницы могут быть, как они обычно выглядят, и что нужно знать перед выбором той или иной конструкции

Виды лестниц

Все лестницы можно разделить на три типа.

Третий вид будет условным, и вы поймете почему:

  • Самым распространенным видом являются маршевые конструкции. Они состоят из прямых участков подъема разной длины, которые и называются маршами.
  • Количество маршей зависит от того, сколько раз поворачивает лестница.
  • Повороты нужны для того, чтобы уменьшить угол наклона спуска, сохраняя определенное пространство под конструкцией. Подобная система позволяет организовать подъем на любую высоту.
  • Поворачивать маршевые лестницы могут по-разному – это и 90 (тема сегодняшней публикации), и 180 (мы их постоянно видим в подъездах и учреждениях), и 270 градусов (эти конструкции встречаются реже, в основном в эркерах и различных квадратных нишах – пример вы могли видеть на предпоследнем фото выше).
  • Главная особенность маршевой конструкции состоит в том, что по ней можно с удобством передвигаться, переносить грузы, при том, что подъем является максимально безопасным – ступени ровные и прямые и не меняют своих параметров на всей протяженности марша, что позволяет выполнять подъем и спуск машинально.
  • Сборка маршевой лестницы выполняется быстрее и проще, чем у остальных вариантов. Вы вполне сможете, правильно рассчитать и установить ее своими руками, в чем мы вам сегодня поможем.
  • Вариантов исполнения по материалам, конструктиву и внешнему виду просто огромное количество.

  • Второй тип лестниц называется , что полностью отражает его суть. Эти конструкции очень красивы и нередко используются дизайнерами в качестве акцентного элемента интерьера.
  • Они занимают очень мало места, по сравнению с маршевыми, однако их использование связано с рядом неудобств.
  • Во-первых, изгибающийся подъем может запутать человека, что может привести к падению. Особенно это касается стариков и маленьких детей.
  • Во-вторых, подъем получается достаточно крутым, что также отдельные категории лиц могут не осилить.
  • В-третьих, по ним невозможно поднимать габаритные грузы, с ними будет просто не развернуться, поэтому владельцы жилья с такими лестницами периодически прибегают к услугам подъемной техники.

  • Мы сказали, что последний тип является неким гибридом. Для понимания принципа внимательно просмотрите четыре фотографии выше.
  • Из них можно понять, что у этих конструкций нестандартная форма, изгибы очень больших радиусов, приближающие их уже к маршевым конструкциям, изгибы могут менять свое направление, и что самое необычное, параметры подъема могут меняться, как на последней фотографии.
  • Тех, кто выбирает последние вариант (где меняется длина ступеней), мы, честно сказать, не совсем понимаем. Красоты это прибавляет не особо много, а вот хлопот доставит предостаточно. Человеку свойственно делать большинство движений неосознанно, иначе бы наш мозг просто взорвался от перегрузки. Как можно с комфортом по такой лестнице двигаться совсем непонятно! Вы либо будете от нее уставать, либо в конечном итоге споткнетесь, рискуя получить неприятную травму.

Но мы, пожалуй, немного отвлеклись. Вот эти лестницы люди устанавливают в своих домах. Самым рациональным решениями являются маршевые конструкции с поворотами. Давайте разберемся, как поставить их у себя дома самому.

Сборка или изготовление лестницы с поворотом на 90 градусов

Итак, с чего начинать, если уже определился с формой конструкции? Ответ предельно прост – с расчетов параметров конструкции. Как это сделать подробно описывается далее.

Проектирование

Пример простейшего чертежа вы можете видеть сверху. Не пугайтесь, ничего сложного в его составлении нет.

Сейчас мы все подробно объясним:

  • Итак, первое, что нам нужно – взять лист бумаги (лучше разлинеенной), карандаш и рулетку.
  • Замеряем параметры проема, в который планируется установка лестниц. Нас интересует высота, ширина (пространство под один марш) и длина (под второй).
  • Далее переносим все на бумагу, соблюдая четкий масштаб – удобно считать по клеточкам.
  • Определяем угол наклона марша. Это, пожалуй, самая сложная часть работы. Дело в том, что нужно позаботиться о том, чтобы оба марша имели одинаковый наклон. Если это условие не соблюсти, то лестницей пользоваться будет неудобно. Поступаем следующим образом.
  • Разбиваем высоту так, чтобы в самом близком месте между маршем и перекрытием второго этажа над головой оставалось не менее 2-х метров.

  • Если проем полностью открытый, этот пункт можно пропустить, просто разбив пролет пополам, или, так, как вам кажется наиболее удобным в вашем помещении.
  • Измеряем высоту от намеченной точки до перекрытия второго этажа.
  • Определяемся с тем, будет ли у нас в конструкции поворотная площадка, или мы хотим сделать забежные ступени. Разницу можете посмотреть на схеме ниже.

  • Как видите, площадка занимает немного больше места, вследствие чего угол наклона получается чуть круче.
  • Выбираем первый вариант с площадкой. Ее габариты (ширина и длина) будут полностью совпадать с шириной лестничных маршей, которые обычно делаются одинаковыми.

  • На рисунке показан расчет площадки под разворот, но не суть, так как принцип ничем не отличается.
  • Идеальные размеры маршей установлены нормативными документами. Так, для комфортного перемещения одного человека требуется оставить 80 сантиметров, а для двоих – 120.

Совет! В частных домах, особенно в тех, которые строятся без проектов, особо не разгуляешься, так что значение может быть любым. Смотрите по месту, но на нормативы ориентироваться не забывайте.

  • Предположим, что нам получается уместить лестницу в 100 сантиметров толщиной. Это значит, что наша площадка будет 100*100. Отложите это значение на чертеже и на полу в реальности, после чего замеряйте расстояние до границы проема, куда будет подходить верхний марш. Снова берем произвольные значения, например: высота от площадки до перекрытия – 1,8 метра, расстояние от края площадки до границы проема – 2,2 метра.
  • Имея эти данные, мы можем сделать расчет параметров ступеней и наклона марша.

  • Выполняем следующие действия: 1,8/2,2*100/2 и получаем что-то около 40 градусов. Данная формула не совсем точная, но без заморочек позволяет получить достаточно точные результаты. Для сравнения, если считать, как положено, с синусами, тангенсами и косинусами, мы бы получили 39,3 градуса – не великая погрешность.

Совет! Если вам нужны точные результаты, то воспользуйтесь онлайн калькулятором прямоугольного треугольника.

  • Теперь смотрим на приведенную схему с нормативами углов наклона, и видим, что мы вполне попадаем нашими расчетами в удобные конструкции, коими являются варианты от 25 до 45 градусов. При желании можете изменить отдельные параметры, но только после расчета второго марша.
  • Теперь давайте посчитаем, какими должны быть у нас ступени.

  • Для этого нам необходимо оперировать следующими данными: должна составлять от 15 до 22 сантиметров, ее глубина – 25-33 сантиметра, соотношение глубины (b) к высоте(a) определяется формулой – 2а+b= 60 (64). Последние цифры соответствуют средней длине шага взрослого человека.
  • Начинаем подбирать параметры. Начнем с наименьшей высоты в 15 см. Делим на это значение нашу высоту пролета от площадки: 180/15 = 12 ступеней, с учетом того, что верхняя будет уровнем верхнего перекрытия. Тут нужно сказать, что вам требуется сразу определить, как лестница будет подходить к перекрытию и к нему крепиться.
  • Если верхняя полноценная ступень станет продолжением площадки, то оставляем полученное значение. Если фактически краем верхней ступени будет угол проема, то уменьшаем его на 1. Мы же оставим первый вариант.
  • Теперь на 12 делим 220 и получаем 18,3 сантиметра – это ни в какие ворота не лезет. Повторяем всю операцию сначала, пока не подберем оптимального соотношения. У нас получилось следующее: высота 22 сантиметра, при глубине в 27, однако в норматив по ширине шага, мы так и не попали, но не забываем, что все значения мы брали из головы, и то, что иногда выбора просто не остается.

  • Измеряем высоту от верха площадки до пола первого этажа. Предположим, что это значение составило 1,2 метра.
  • Делим его на высоту ступеней: 120/22 = 5,45. Опять-таки, учитываем особенности подхода марша к площадке.
  • Нечетное значение стоит округлить в большую сторону – у нас получится первая ступень нестандартной высоты, что допустимо.
  • Теперь 6 ступеней умножаем на их длину: 6*27 и получаем около 1,6 метра, на длину марша при том же угле наклона.
  • Смотрим по факту, устраивает ли нас такой расклад. Если все умещается, то отлично, если нет, то придется еще повозиться с расчетами, меняя положение промежуточной площадки, а то и вовсе отказываясь от нее в пользу забежных ступеней, но это уже совсем другая история.

Работа с онлайн калькулятором

Если все, что мы только что описали, для вас слишком сложно, или вы боитесь допустить по неопытности какие-то ошибки, то советуем обратиться за помощью к специалистам в проектное бюро, которые все сделают быстро, точно, согласно нормам и правилам, или воспользоваться услугами онлайн калькуляторов. Давайте к одному из них прямо сейчас и обратимся.

  • Среди разных вариантов, на которые мы наткнулись на просторах интернета, мы выбрали Kalk. Prо. Вот работающая ссылка на этот ресурс: https://kalk.pro/stairs-wooden/
  • Понравился он нам тем, что тут можно выбрать разные , то, что программа создает объемный 3D чертеж, имеются все самые важные данные и интерфейс его интуитивно понятен.
  • Давайте посмотрим, какие возможности предлагает этот калькулятор. Нажимаем на иконку поворотной лестницы на 90 градусов с промежуточной площадкой, обозначенной правой стрелочкой.

  • Перед вами откроется следующее окно. Слева располагается колонка, в которой мы будем указывать все необходимые для расчета параметры. Справа программа сразу рисует чертеж, отображая все наглядно.
  • Давайте попробуем выполнить расчет, по уже придуманным нами значениям.

  • Первым делом необходимо указать параметры проема, где будет установлена лестница. В строке высота ставим 3 метра (1,8 + 1,2). В строке длина ставим ширину проема с учетом размера площадки, то есть 320 сантиметров.

  • Затем идут графы, в которых необходимо указать количество ступеней в верхнем и нижнем маршах, а так же их толщину и выступ капиноса.
  • Чтобы понимать сразу, подходят ли вам значения, перебирайте их последовательно и нажимайте рассчитать, после чего смотрите на чертеж, на котором будет выводиться вся нужная информация.
  • В принципе, это все что нужно сделать. Остальные пункты не так интересны, так как мало на что влияют. Интерес может представлять разве что часть, где можно рассчитать параметры поручня. Описывать мы ничего больше не будем, а лучше сами зайдите на сайт и попытайтесь сделать пробный расчет. Вы увидите, что все предельно просто и интуитивно понятно.

Установка лестницы

Итак, имея на руках точные чертежи, вы можете изготовить лестницу своими руками, чтобы ее цена была минимальной, либо же купить готовый вариант, подходящий вам, или заказать его в мастерской. В последнем случае лучше доверить расчеты людям, которым вы заказ даете.

О том, как самостоятельно делать деревянные лестницы из дерева, мы уже не раз писали, поэтому давайте просто пробежимся по установке уже готовой конструкции, чтобы материалы на нашем сайте были более разнообразными.

Как вариант можно приобрести модульную конструкцию, с установкой которой придется провозиться меньше всего. Отличное решение для нестандартных проемов. Главное, убедиться, что вам хватит места на всю ее длину.

  • Сразу поясним, что инструкция по установке далеко не единственная, и многие сборщики действуют в другой последовательности. Например, тут мастер начинает с того, что облагораживает лестничный проем в перекрытии, а сделать так, получается далеко не всегда, так как связка косоуров (несущих балок марша) с перекрытием может быть совершенно безобразной в эстетическом плане и ее все равно потом приходится чем-то закрывать.

  • Итак, мы видим, что мастер посадил на клей-герметик ровную и красивую доску, которую он затем прикрутил на саморезы. Естественно, при установке он следит за уровнем в двух плоскостях, иначе подвязать технологично косоуры не получится.

  • На этом объекте полы балочные, деревянные. Данные элементы также закрываются снизу.

Совет! Обратите внимание на то, что все детали конструкции покрашены заранее. Такой подход является профессиональным, так как позволяет избежать в дальнейшем скрипов конструкции, который возникают из-за диффузии лакокрасочных материалов. Подробнее об этом явлении можете посмотреть в видео в этой статье.

  • Работа с уже полностью готовыми деталями накладывает на сборщика немалую ответственность, так как все царапины и прочие повреждения, отшлифовать незаметно уже будет невозможно.

  • Теперь приступаем к сборке всей конструкции. Начинаем с нижней части – берем столб и соединяем его с косоуром с помощью клея и двух саморезов. Места соприкосновения деталей, где отсутствует клей, рекомендуется натереть парафином, для защиты конструкции от скрипов.

  • В данном примере лестница будет с забежными ступенями.
  • Нижний край косоура связывается с еще одним косоуром под углом 90 градусов. Эта деталь сделана в виде цельного щита, что придаст конструкции больше прочности.

  • Соединяем получившуюся конструкцию с поворотным столбом за счет нижней забежной ступени. Опять-таки, все вставляется по пазам, связывается на клей и саморезы.

  • Далее ставим следующие забежные степени вместе с подступенками. Если все детали рассчитаны и подогнаны правильно, их совмещение не составит никаких проблем.
  • Как видите, конструкция очень простая, и может быть легко установлена одним человеком.

Совет! Перед окончательной сборкой такие лестницы собираются сначала «на сухую» с протяжкой всех элементов, чтобы быть окончательно уверенным в итоговом результате.

  • Завершает сборку этой части «конструктора» установка забежной ступени, которая, как мы помним, может быть нестандартных размеров.
  • Под нее мастер в качестве внутреннего косоура использовал деревянный брусочек, который прикрутил к поворотному столбу.

  • Крепить к полу забежную часть лестницы пока не нужно. Сначала необходимо четко выставить ее положение и водрузить верхние косоуры.
  • Их мы просто расклиниваем и проверяем точность установки. Тут нужно проследить за горизонтальным уровнем ступеней и параллельностью двух элементов.
  • Если все в порядке, элементы связываются друг с другом капитально.

  • Далее начинается поэтапная сборка всех ступеней. Ведется она однотипно – сначала ставятся соседние подступенки и крепятся к косоурам, потом устанавливается проступь между ними, которая стягивается с подступенками изнутри конструкции и притягивается к косоурам саморезами с лицевой стороны.
  • Как вариант, можно использовать различные уголки (деревянные, металлические) изнутри или деревянные чопики, если хотите, чтобы крепеж не оставался на виду.
  • Как только вся конструкция собирается, можно капитально все закрепить, связав забежную часть с полом на металлические уголки.

  • Завершающим этапом сборки любой лестницы является установка системы ограждения.
  • Первыми ставятся опорные столбы – стартовые, финишные и поворотные. Затем балясины.
  • Все элементы связываются со ступенями при помощи шпилек или деревянных чопиков.
  • Каждая деталь выставляется в уровень и одну линию.

Совет! Чтобы элементы не «играли», пока сохнет клей, их необходимо как-то зафиксировать. Мастер с фотографии использовал для этого струбцины и обычную деревянную рейку, в качестве стяжки.

  • Рейка должна быть ровной и выставлять ее сразу следует по линии прохождения будущего поручня, тогда этот элемент поможет нам безошибочно выставить промежуточные балясины.

  • Когда все правильно выставлено, можно прикрепить подперильную или надбалясенную планку, к которой впоследствии будет крепиться поручень.
  • Элемент крутится прямо к балясинам на саморезы. Поручень просто вклеивается или прикручивается на саморезы снизу.
  • Дальнейшая процедура в описании не нуждается, так как все повторяется.

Итак, подведем итоги. Самое главное, что мы сегодня с вами узнали – это расчет лестницы с поворотом на 90 градусов, ведь цена вопроса при неточной сборке, это потраченные деньги, и что еще важнее – нервы. Делайте все с умом, и результат обязательно вас порадует. На этом все, желаем вам удачи!
