Info Расчет времени работы от ИБП. Методика расчета ибп и важные нюансы Калькулятор источника бесперебойного питания

Примерно через три-шесть месяцев работы стоимость данных, хранящихся на новом рабочем компьютере, начинает превышать стоимость самого компьютера. В случае с сетевым сервером такая ситуация может возникнуть уже через несколько недель после его установки.

В 50 — 70% случаев причиной сбоев в работе электронных приборов является некачественное электроснабжение. При сбое электропитания одна некорректная сессия записи данных может разрушить всю файловую систему.

Даже если сбои и не приводят к катастрофическим последствиям сразу, то спустя некоторое время чувствительная электронная начинка вашего ПК может попросту «взбунтоваться» из-за постоянных циклов включения/выключения.

В России получили известность данные исследований, проведенных в США фирмами Bell Labs и IBM. Согласно данным Bell Labs и IBM (США), каждый персональный компьютер подвергается воздействию 120 нештатных ситуаций с электропитанием в месяц.

Виды сбоев электропитания

Вид сбоя электропитания	Причина возникновения	Возможные последствия
Пониженное напряжение, провалы напряжения	перегруженная сеть неустойчивая работа системы регулирования напряжения сети подключение потребителей, совокупная мощность которых сравнима с общей мощностью участка электрической сети	перегрузки блоков питания электронных приборов и уменьшение их ресурса отключение оборудования при недостаточном для его работы напряжении выход из строя электродвигателей потери данных в компьютерах
Повышенное напряжение	недогруженная сеть недостаточно эффективная работа системы регулирования отключение мощных потребителей	выход из строя оборудования аварийное отключение оборудования с потерей данных в компьютерах
Высоковольтные импульсы	атмосферное электричество запуск в эксплуатацию части энергосистемы после аварии	выход из строя чувствительного к качеству питания оборудования
Электрический шум	включение и отключение мощных потребителей взаимное влияние электроприборов, работающих неподалеку	сбои при выполнении программ и передаче данных нестабильное изображение на экранах мониторов и в видеосистемах
Полное отключение напряжения	срабатывание предохранителей при перегрузках непрофессиональные действия персонала аварии на линиях электропередач	потери данных в компьютерах выход из строя жестких дисков на очень старых компьютерах
Гармонические искажения напряжения	в сети преобладает нелинейная нагрузка, оснащенная импульсными блоками питания (компьютеры, коммуникационное оборудование) неправильно спроектированная электрическая сеть, работающая с нелинейными нагрузками перегрузка нейтрального провода	помехи при работе чувствительного оборудования (радио- и телевизионные системы, измерительные приборы и т.д.)
Нестабильная частота	сильная перегрузка энергосистемы в целом потеря управления системой	перегрев трансформаторов нестабильная частота как индикатор неправильной работы всей энергосистемы или ее существенной части (для компьютеров изменение частоты само по себе не страшно)

Характеристики ИБП (UPS):

выходная мощность, измеряемая в вольт-амперах (VA) или ваттах (W);

время переключения, то есть время перехода ИБП (UPS) на питание от аккумуляторов (измеряется в миллисекундах, ms);

время автономной работы, определяется емкостью батарей и мощностью подключенного к ИБП (UPS) оборудования (измеряется в минутах, мин.);

ширина диапазона входного (сетевого) напряжения, при котором ИБП (UPS) в состоянии стабилизировать питание без перехода на аккумуляторные батареи (измеряется в вольтах, V);

срок службы аккумуляторных батарей (измеряется годами, обычно 5 и 10 лет).

Основные электрические параметры ИБП (UPS)

Выходная мощность ИБП (UPS)

Выходная мощность ИБП (UPS) определяется как произведение напряжения (в вольтах, V) на силу тока (в амперах, А).

Мощность, потребляемая нагрузкой, определяется как произведение выходной мощности ИБП (UPS) (в вольт-амперах, VA) на коэффициент мощности нагрузки (Power Factor, PF).

Следует выбирать такой ИБП (UPS), для которого выполняется следующее условие:

P — выходная мощность ИБП (UPS) (VA), Wн — мощность, потребляемая нагрузкой (VA),

PF — коэффициент мощности, который для персональных компьютеров принимается равным 0,7.

Обычно величина потребляемой мощности указана на наклейке, расположенной на задней крышке устройств.

Форма выходного напряжения ИБП (UPS)

Источник бесперебойного питания является временным заменителем электрической сети для подключенного к нему оборудования.

В электрической сети напряжение имеет синусоидальную форму или форму, близкую к синусоиде. Разумеется, все компьютеры и другое оборудование, предназначенное для питания от сети переменного тока, рассчитано именно на синусоидальное напряжение. Но почти все виды оборудования, в том числе компьютеры, могут более или менее нормально работать с напряжением, которое очень сильно отличается от синусоидального.

Раньше некоторые ИБП (UPS) с переключением имели выходное напряжение в форме меандра (прямоугольных импульсов разной полярности).

Рис. 1. Меандр

Для того чтобы среднеквадратическое и амплитудное значение прямоугольного напряжения были равны соответствующим значениям синусоидального напряжения, производители современных ИБП (UPS) с переключением слегка изменили форму меандра, введя паузу между прямоугольными импульсами разной полярности.

Рис. 2. Меандр с паузой.

Напряжение такой формы производители ИБП (UPS) называют «ступенчатым приближением к синусоиде» (англ. — stepped approximation to a sine wave). Эта форма кривой позволяет, при правильно подобранных амплитуде напряжения и длительности пауз, выполнить требования разных нагрузок. Например, при длительности паузы около 3 мс (для частоты 50 Гц) действующее значение напряжения совпадает с действующим значением синусоидального напряжения той же амплитуды.

Реальная форма выходного напряжения ИБП (UPS) с переключением приведена на рис. 3.

Рис. 3. Осциллограммы напряжения и тока персонального компьютера, подключенного к ИБП (UPS) с переключением.

На этой же осциллограмме приведена и кривая потребляемого компьютером тока. Cильные импульсные токи, потребляемые компьютером в моменты начала и конца прямоугольного импульса, не влияют на работу компьютера. Они полностью подавляются блоком питания компьютера, на выходе которого наблюдается постоянное напряжение с обычным уровнем пульсаций.

Компьютер, защищаемый ИБП (UPS) с переключением, питается несинусоидальным напряжением только в моменты работы ИБП (UPS) от батареи (т.е. очень кратковременно). При работе ИБП (UPS) от сети компьютер питается сетевым напряжением, сглаженным с помощью встроенных в ИБП (UPS) фильтров шумов и импульсов.

Подавление шумов

Шумы — это небольшие случайные отклонения напряжения от номинала, в основном высокочастотные. Шумы подавляются входными фильтрами ИБП (UPS). Степень подавления зависит от частоты шума. В среднем, у ИБП (UPS) подавление шума составляет от 10 Дб при частоте 0,15 МГц до 50 Дб при частоте 30 МГц.

Подавление импульсов

В мире существуют несколько стандартов, описывающих требования к ИБП (UPS) относительно защиты от импульсов.

Наиболее распространенный стандарт относится к типичным офисным условиям и подразумевает испытание ИБП (UPS) путем подачи на его вход импульса напряжением 3000 В. В ИБП (UPS) разных типов используются разные технологии подавления импульсов. В оффлайновых и линейно-интерактивных моделях ИБП (UPS), как правило, используется варисторная защита от импульсов. Простой и эффективный варисторный шунт может подавлять импульсы с токами огромной амплитуды.

Коэффициент полезного действия

Коэффициент полезного действия — это отношение мощности, потребляемой нагрузкой ИБП (UPS) к полной потребляемой ИБП (UPS) мощности. Чем выше КПД, тем эффективнее используются энергоресурсы. КПД ИБП (UPS) может колебаться от 85 до 97% в разных классах и при разных режимах работы устройств.

Время работы от батареи

Для большинства обычных офисных ИБП (UPS) небольшой мощности время работы от батареи при максимальной нагрузке составляет 4−15 минут.

Если нагрузка ИБП (UPS) меньше максимальной, то время работы от батареи увеличивается. Из-за нелинейности разрядной кривой аккумуляторной батареи это увеличение не пропорционально уменьшению нагрузки. Если нагрузка уменьшилась вдвое, то время работы может увеличиться в 2.5−5 раз, если втрое, то время увеличивается в 4−9 раз и т.д.

ИБП (UPS) большой мощности и некоторые ИБП (UPS) малой мощности имеют возможность увеличения времени автономной работы за счет замены батареи на батарею большей емкости или установки дополнительной батареи. Батарея большей емкости может устанавливаться в том же корпусе или может устанавливаться дополнительный корпус для батареи.

Коэффициент мощности. Ватты и вольт-амперы

Знать мощность подключенного к ИБП (UPS) оборудования необходимо для того, чтобы не превысить предельную допустимую нагрузку ИБП (UPS). Но нагруженность (или перегруженность) ИБП (UPS) определяется не только тем, какая мощность выделилась в нагрузке, а еще и тем, какой ток течет через ИБП (UPS). Поэтому при указании предельной для ИБП (UPS) нагрузки обычно указывают максимальную полную мощность в вольт-амперах и максимальную активную мощность в ваттах.

Выбирать ИБП (UPS) нужно так, чтобы максимальная мощность нагрузки не превышала максимальной мощности ИБП (UPS).

Полная мощность нагрузки должна быть меньше номинальной полной мощности ИБП (UPS) (нужно сравнивать вольт-амперы — ВА). А активная мощность нагрузки не должна превышать номинальной активной мощности ИБП (UPS) (нужно сравнивать ватты — Вт).

Для разных нагрузок и разных ИБП (UPS) ограничением может быть или полная, или активная мощность. Чаще всего (для компьютерных нагрузок) ограничением является полная мощность.

Появление этой статьи вызвано часто встречающимся непониманием технических терминов, характеристик и особенностей источников бесперебойного питания (ИБП ) или UPS . К выбору ИБП необходимо, на наш взгляд, подходить также основательно как и к выбору автомобиля . При этом решающую роль могут играть не только основные характеристики:

• мощность ИБП/UPS,
• габариты ИБП/UPS ,
• время автономной работы, и т. д.

но и такие характеристики как: удобство в управлении и обслуживании, дизайн

В последнее время появилось определенное количество статей в которых вводятся расчетные величины и с легкостью доказывается превосходство одной марки UPS над другой. При этом некоторые технические характеристики не указываются или указываются только те, которые выгодно показывать для данных моделей. Характерный пример - обычно в каталогах на UPS небольшой мощности обычно не указывается величина допустимой перегрузки инвертора, на основании этого в одной из статей был сделан вывод, что UPS многих фирм (Off-line и line-interactive) не могут работать с перегрузкой. В данной статье мы постараемся воздержаться от введения каких-либо искусственных технико-экономических показателей. Однако мы понимаем, что вопрос цены, в большинстве случаев является определяющим при выборе UPS . Вернемся к UPS и тем особенностям, техническим характеристикам, на которые необходимо обращать внимание при выборе оборудования.

Во первых, надо определиться для чего приобретается источник или система бесперебойного питания , что вы хотите защитить и от чего. Для этого определим, какие UPS существуют, и какой уровень защиты обеспечивает та или иная технология изготовления, а также список наиболее встречающихся неполадок в электросети. Наиболее часто встречающиеся неполадки в электросети:

• исчезновение напряжения,
• провал напряжения,
• повышение напряжения,
• понижение напряжения,
• электромагнитные и радиочастотные помехи,
• высоковольтный импульс,
• переходный процесс при коммутации,
• искажение синусоидальности напряжения.

off-line UPS - источник бесперебойного питания характеризуется наличием времени переключения с основной сети на работу от аккумуляторов. При работе от входной сети представляет собой пассивный фильтр. При работе от аккумуляторов на выходе инвертора степ волна. Небольшие габариты и простой дизайн. Ценовая ниша - самый дешевый. Защищает от 3-х неполадок в электросети.

line-interactive UPS - источник бесперебойного питания характеризуется наличием времени переключения с основной сети на работу от аккумуляторов. При работе от входной сети представляет собой пассивный фильтр. Имеет автотрансформатор благодаря чему может работать в широком диапазоне входных напряжений без перехода на аккумуляторы. При работе от аккумуляторов на выходе инвертора степ волна или синусоида. Привлекательный внешний вид, небольшие габариты. Ценовая ниша - небольшая цена для тех задач которые он может решать. Защищает от 5-ти неполадок в электросети.

on-line UPS - источник бесперебойного питания с двойным преобразованием защищает нагрузку от большинства неполадок в сети. Переход на работу с основной сети на работу от аккумуляторов происходит без разрыва синусоиды на выходе. При работе от входной сети представляет собой пассивный фильтр. Ценовая ниша - дорого, но это лучшее, что есть на данный момент. Защищает от 9-ти неполадок в электросети. Чаще всего причина приобретения UPS инициировано только одной неполадкой в электросети - исчезновением напряжения и стремлением, обеспечить корректное завершение задач или технологических циклов. Однако нельзя забывать, что UPS решает большое количество задач, таких как стабилизация напряжения, устранение помех и искажений, информационная защита и т. д. Поэтому рассмотрим характеристику, с которой обычно начинается выбор оборудования - мощность. В данной части будут рассматриваться только UPS построенные по технологии on-line.

Мощность UPS - номинальная выходная мощность источника (мощность инвертора UPS ). Указывается в ВА. Обычно выходная мощность UPS указывается в названии самого источника, или указывается через слеш, дефис, таким образом мощность аппарата легко читается в названии. Следующее что необходимо узнать это соотношение активной мощности и полной на выходе инвертора, или так называемый коэффициент мощности Pf.

Коэффициент мощности.

Коэффициент мощности - величина очень универсальная и характеризует не только выходные данные ИБП , как источника электрической энергии для потребителя, но и сам ИБП как нагрузку для трансформаторной подстанции, дизель-электростанции или другого источника электроэнергии. Определение:

Коэффициент мощности Pf - отношение средней мощности переменного тока к произведению действующих значений напряжения и тока. Наибольшее значение Pf. равно 1.

Электрическая мощность (э. м.) - физическая величина, характеризующая скорость передачи или преобразования электрической энергии. При переменном токе произведение мгновенных значений напряжения и и тока i представляет собой мгновенную мощность: р = ui, т. е. мощность в данный момент времени, которая является переменной величиной. Среднее за период Т значение мгновенной Э. м. Называется активной мощностью.

Активная мощность (P) - среднее за период значение мгновенной мощности переменного тока. А. м. Р зависит от действующих значений напряжения U и силы тока I и от косинуса j, где j - угол сдвига фаз между U и I. Единица измерения А. м. - ватт (Вт). В цепях однофазного синусоидального тока Р = UI cosj. Активная Э. м. характеризует скорость необратимого превращения электрической энергии в другие виды энергии (тепловую, световую и т. п.). Э. м., характеризующая скорость передачи энергии от источника тока к приёмнику и обратно, называется реактивной мощностью.

Реактивная мощность (Q) - величина, характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями энергии электромагнитного поля в цепи переменного тока. Р. м. Q равна произведению действующих значений напряжения U и тока /, умноженному на синус угла сдвига фаз j между ними: Q = UI sinj. Измеряется в варах.

Полная мощность , кажущаяся мощность, величина, равная произведению действующих значений периодического электрического тока в цепи I и напряжения U на её зажимах: S=U?I; для синусоидального тока (в комплексной форме) и связана с активной и реактивной Э. м. соотношением: S2= P2+ Q2 , где Р - активная мощность, Q - реактивная мощность (при индуктивной нагрузке Q > 0, а при ёмкостной Q < 0). Измеряется в ва. Для цепей несинусоидального тока Э. м. равна сумме соответствующих средних мощностей отдельных гармоник:

Для трехфазных цепей Э. м. определяется как сумма мощностей отдельных фаз.

Р. м., потребляемая в электрических сетях, вызывает дополнительные активные потери (на покрытие которых расходуется энергия на электростанциях) и потери напряжения (ухудшающие условия регулирования напряжения). В некоторых электрических установках Р. м. может быть значительно больше активной мощности. Это приводит к появлению больших реактивных токов и вызывает перегрузку источников тока. Для устранения перегрузок и повышения мощности коэффициента электрических установок осуществляется компенсация реактивной мощности. Для этой цели вполне подходят источники бесперебойного питания с высоким коэффициентом входной мощности.

чаще всего носит комплексный характер и коэффициент мощности не превышает 0.8, а для компьютеров составляет около 0.7. Таким образом, логично заключить, что выходной коэффициент мощности UPS или коэффициент мощности инвертора может быть не более 0.8, что и реализовано в большинстве моделей источников. Существует ряд моделей UPS, которые имеют инвертор с коэффициентом мощности равным 1. Такие источники имеют преимущество при работе с чисто активной нагрузкой (например, нагревательные элементы).

Совсем другое дело, когда мы говорим о входном коэффициенте мощности. Если Pfвых. для UPS это характеристика нагрузки, то Pfвх характеризует влияние UPS на электросеть, т.е. то количество искажений, которые вносит аппарат во внешнюю сеть. Данная характеристика напрямую влияет на возможность работы UPS с другими источниками электроэнергии (дизель-генератор). Все фирмы стремятся увеличить этот показатель и приблизить его к 1, причем во всем диапазоне нагрузок. Для этого разработаны новые IGBT выпрямители и выпрямители с коррекцией коэффициента входной мощности. Пример тому выпуск новой линии UPS PW 9340 большой мощности фирмой POWERWARE , имеющими на входе IGBT выпрямитель с функцией коррекции коэффициента мощности. Одними из первых, кто стал применять UPS c IGBT выпрямителем финская фирма Fiskars, вошедшая в состав Exide Electronics./Powerware , и начавшая серийный выпуск аппаратов по такой технологии в 1996г. (модель Profile , новое название PW9150 ). Применение UPS с высоким коэффициентом входной мощности позволит получить экономию электроэнергии, особенно при работе с нагрузкой имеющий нелинейный характер. Приведем пример. В 2000 году на заводе по производству волоконно-оптического кабеля под Москвой была установлена система бесперебойного электропитания обеспечивающая работу всех технологических линий цеха. Мощность системы бесперебойного электропитания составила 480кВА. Система была построена на четырех параллельно работающих UPS . Во время испытаний на реальную нагрузку были произведены замеры токов, напряжений и мощности на входе и выходе системы бесперебойного питания.

• Потребляемая мощность системы бесперебойного электропитания - 187кВА/187кВт
• Коэффициент мощности - 1.0
• Мощность потребляемая цехом - 245кВА/169кВт
• Коэффициент мощности - 0.69 КПД системы 90.3%

К сожалению, потребителю электроэнергии приходится платить не за активную (полезную) мощность, а за полную мощность. Разница в мощности на входе и на выходе системы бесперебойного питания составила 58 кВА ! Необходимо учесть, что тариф за потребление электроэнергии с низким cosj (Pf) существенно выше. Таким образом, применение системы бесперебойного питания позволило не только защитить оборудование от исчезновения и провалов напряжения, но и получить существенную экономию электроэнергии.

Из всего вышесказанного можно сделать вывод, что при выборе системы бесперебойного питания необходим комплексный подход, который позволит решить не только сиюминутные задачи, но и получить дополнительные преимущества. Применение современных UPS (аналогичных сериям PW 9150 (Powerware 9150), PW 9155 (Powerware 9155), PW 9305 (Powerware 9305), PW 9340 (Powerware 9340), PW 9370 (Powerware 9370) ) позволяет решать задачи энергосбережения. .

"Электросистемы"
Соколов С.В. директор по развитию ТХ "Электросистемы"

По мере своего развития цивилизация начинает потреблять все больше энергии, в частности, электрической — станки, заводы, электронасосы, фонари на улицах, лампы в квартирах… Появление радио, телевизоров, телефонов, компьютеров дало человечеству возможность ускорить обмен информацией, однако, еще сильнее привязало его к источникам электроэнергии, поскольку теперь, во многих случаях, пропадание электричества равносильно потере канала доставки информационного потока. Наиболее критична такая ситуация для ряда наиболее современных отраслей, в частности, там, где основным инструментом производства являются компьютерные сети.

Давно подсчитано, что через пару-тройку месяцев работы стоимость информации, хранящейся на компьютере, превышает стоимость самого ПК. Уже давно информация стала разновидностью товара — ее создают, оценивают, продают, покупают, накапливают, преобразуют… и порой теряют по самым разнообразным причинам. Разумеется, до половины проблем, связанных с потерей информации, возникает из-за программных или аппаратных сбоев компьютерами. Во всех остальных случаях, как правило, проблемы связаны с некачественным электроснабжением компьютера.

Обеспечение качественного питания компонентов ПК — залог стабильной работы любой компьютерной системы. От формы и качественных характеристик сетевого питания, от удачного выбора компонентов питания порой зависит судьба целых месяцев работы. Исходя из этих соображений, была разработана изложенная ниже методика исследования, призванная в дальнейшем стать основой тестирования качественных характеристик бесперебойных блоков питания.

1. Положения ГОСТ
2. Классификация ИБП (описание, схема)
   • Оффлайновые
   • Линейно-интерактивные
   • Онлайновые
   • Основные типы по мощностям
3. Физика
   • a. Виды мощности, формулы расчета:
     • Мгновенная
     • Активная
     • Реактивная
     • Полная
4. Тестирование:
   • Цель тестирования
   • Общий план проведения
   • Параметры для проверки
5. Оборудование, использованное при тестировании
6. Библиография

Положения ГОСТ

Все, что связано с электрическими сетями, в России регламентируется положениями ГОСТ 13109-97 (принят Межгосударственным Советом по стандартизации, метрологии и сертификации взамен ГОСТ 13109-87). Нормативы этого документа полностью соответствуют международным стандартам МЭК 861, МЭК 1000-3-2, МЭК 1000-3-3, МЭК 1000-4-1 и публикациям МЭК 1000-2-1, МЭК 1000-2-2 в части уровней электромагнитной совместимости в системах электроснабжения и методов измерения электромагнитных помех.

Стандартными показателями для электросетей в России, установленными ГОСТ, являются следующие характеристики:

• напряжение питания — 220 В±10%
• частота — 50±1 Гц
• коэффициент нелинейных искажений формы напряжения — менее 8% в течение длительного времени и 12% — кратковременно

Оговорены в документе и типичные проблемы электроснабжения. Чаще всего нам приходится сталкиваться со следующими из них:

• Полное пропадание напряжения в сети (отсутствие напряжения в сети на время более 40 секунд из-за нарушений в линиях подачи электроэнергии)
• Проседания (кратковременное снижение напряжения в сети до величины менее 80% от номинального значения на время более 1 периода (1/50 секунды) являются следствием включения мощных нагрузок, внешне проявляется как мерцание ламп освещения) и всплески (кратковременные повышения напряжения в сети на величину более 110 % от номинального на время более 1 периода (1/50 секунды); появляются при отключении большой нагрузки, внешне проявляются как мерцание ламп освещения) напряжения разной продолжительности (характерно для больших городов)
• Высокочастотный шум — радиочастотные помехи электромагнитного или другого происхождения, результат работы мощных высокочастотных устройств, коммуникационных устройств
• Отклонение частоты за пределы допустимых значений
• Высоковольтные выбросы — кратковременные импульсы напряжения величиной до 6000В и длительностью до 10 мс; появляются при грозах, как результат статического электричества, из-за искрения переключателей, внешних проявлений не имеют
• Выбег частоты — изменение частоты на 3 и более Гц от номинального (50 Гц), появляются при нестабильной работе источника электроэнергии, внешне могут и не проявляться.

Все эти факторы могут привести к выходу из строя достаточно «тонкой» электроники, и, как это часто бывает, к потере данных. Впрочем, люди давно научились защищаться: фильтры сетевого напряжения, «гасящие» скачки, дизель-генераторы, обеспечивающие подачу электроэнергии системам при пропадании напряжения в «глобальном масштабе», наконец, источники бесперебойного питания — основной инструмент защиты персональных ПК, серверов, мини-АТС и др. Как раз о последней категории устройств и пойдет речь.
Классификация ИБП

«Разделять» ИБП можно по разным признакам, в частности, по мощности (или сфере применения) и по типу действия (архитектуре/устройству). Оба этих метода тесно связаны друг с другом. По мощности ИБП делятся на

1. Источники бесперебойного питания малой мощности (с полной мощностью 300, 450, 700, 1000, 1500 ВА, до 3000 ВА — включая и on-line)
2. Малой и средней мощности (c полной мощностью 3–5 кВА)
3. Средней мощности (с полной мощностью 5–10 кВА)
4. Большой мощности (с полной мощностью 10–1000 кВА)

Исходя из принципа действия устройств, в литературе в настоящее время используется два типа классификации источников бесперебойного питания. Согласно первому типу, ИБП делятся на две категории: on-line и off-line , которые, в свою очередь, делятся на резервные и линейно-интерактивные .

Согласно второму типу, ИБП делятся на три категории: резервные (off-line или standby), линейно-интерактивные (line-interactive) и ИБП с двойным преобразованием напряжения (on-line).

Мы будем пользоваться вторым типом классификации.

Рассмотрим для начала разницу типов ИБП. Источники резервного типа выполнены по схеме с коммутирующим устройством, которое в нормальном режиме работы обеспечивает подключение нагрузки непосредственно к внешней питающей сети, а в аварийном — переводит ее на питание от аккумуляторных батарей. Достоинством ИБП такого типа можно считать его простоту, недостатком — ненулевое время переключения на питание от аккумуляторов (около 4 мс).

Линейно-интерактивные ИБП выполнены по схеме с коммутирующим устройством, дополненной стабилизатором входного напряжения на основе автотрансформатора с переключаемыми обмотками. Основное преимущество таких устройств — защита нагрузки от повышенного или пониженного напряжения без перехода в аварийный режим. Недостатком таких устройств также является ненулевое (около 4 мс) время переключения на аккумуляторы.

ИБП с двойным преобразованием напряжения отличается тем, что в нем поступающее на вход переменное напряжение сначала преобразуется выпрямителем в постоянное, а затем — с помощью инвертора — снова в переменное. Аккумуляторная батарея постоянно подключена к выходу выпрямителя и входу инвертора и питает его в аварийном режиме. Таким образом, достигается достаточно высокая стабильность выходного напряжения независимо от колебаний напряжения на входе. Кроме того, эффективно подавляются помехи и возмущения, которыми изобилует питающая сеть.

Практически, ИБП данного класса при подключении к сети переменного тока ведут себя как линейная нагрузка. Плюсом данной конструкции можно считать нулевое время переключения на питание от аккумуляторов, минусом — снижение КПД за счет потерь при двукратном преобразовании напряжения.

Физика

Во всех справочниках по электротехнике различаются четыре вида мощности: мгновенная , активная , реактивная и полная . Мгновенная мощность вычисляется как произведение мгновенного значения напряжения и мгновенного значения тока для произвольно выбранного момента времени, то есть

Так как в цепи с сопротивлением r u=ir, то

Средняя за период мощность P рассматриваемой цепи равна постоянной слагающей мгновенной мощности

Среднюю за период мощность переменного тока называют активной . Единица активной мощности вольт-ампер называется ватт (Вт).

Соответственно и сопротивление r называют активным. Так как U=Ir, то

Обычно именно активную мощность понимают под потребляемой мощностью устройства.

Реактивная мощность — величина, характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями энергии электромагнитного поля. Для синусоидального тока равна произведению действующих тока и напряжения на синус угла сдвига фазы между ними.

Полная мощность — потребляемая нагрузкой суммарная мощность (учитываются как активная, так и реактивная ее составляющие). Вычисляется как произведение среднеквадратичных значений входного тока и напряжения. Единица измерения — ВА (вольт-ампер). Для синусоидального тока равна

Практически на любом электрическом приборе находится этикетка с указанием либо полной мощности устройства, либо активной мощности.
Тестирование

Основная цель тестирования — продемонстрировать поведение тестируемых ИБП в реальных условиях, дать представление о дополнительных характеристиках, которые не находят отражения в общей документации на устройства, на практике определить влияние различных факторов на работу ИБП и, возможно, помочь определиться с выбором того или иного источника бесперебойного питания.

Несмотря на то, что рекомендаций по выбору ИБП в настоящее время существует великое множество, в ходе тестирования мы рассчитываем, во-первых, рассмотреть ряд дополнительных параметров, которыми стоит поинтересоваться перед покупкой оборудования, во-вторых, по необходимости скорректировать набор выбранных методов и параметров тестирования и выработать базу для будущего анализа всего тракта питания систем.

Общий план проведения тестирования выглядит следующим образом:

• Указание класса устройства
• Указание заявленных производителем характеристик
• Описание комплектности поставки (наличие руководства, дополнительных шнуров, ПО)
• Краткое описание внешнего вида ИБП (функции, вынесенные на контрольную панель и перечень разъемов)
• Тип аккумуляторов (с указанием емкости аккумуляторов, обслуживаемые/необслуживаемые, наименование, возможно — взаимозаменяемость, возможность подключения дополнительных аккумуляторных блоков)
• «Энергетическая» составляющая тестов

В процессе тестирования планируется проверить следующие параметры:

• Диапазон входного напряжения, при котором ИБП работает от сети, не переключаясь на аккумуляторы. Больший диапазон входного напряжения уменьшает количество переходов ИБП на батарею и увеличивает срок ее службы
• Время переключения на питание от аккумулятора. Чем меньше время переключения, тем меньше риск выхода из строя нагрузки (устройства, подключенного через ИБП). Длительность и характер процесса переключения во многом определяют возможность нормального продолжения работы оборудования. Для компьютерной нагрузки допустимое время прерывания питания 20-40 мс.
• Осциллограмма переключения на аккумулятор
• Время переключения с аккумулятора на внешнее питание
• Осциллограмма переключения с аккумулятора на внешнее питание
• Время работы в автономном режиме. Этот параметр определяется исключительно емкостью батарей, установленных в ИБП, которая, в свою очередь, увеличивается при росте максимальной выходной мощности ИБП. Для обеспечения автономным питанием двух современных компьютеров SOHO типичной конфигурации в течение 15-20 мин, максимальная выходная мощность ИБП должна быть порядка 600-700 ВА.
• Параметры выходного напряжения при работе от батарей
• Форма импульса в начале разряда аккумулятора
• Форма импульса в конце разряда аккумулятора
• Диапазон выходного напряжения ИБП при изменении входного напряжения. Чем этот диапазон уже, тем меньше влияние изменения входного напряжения на питаемую нагрузку
• Стабилизация выходного напряжения
• Фильтрация выходного напряжения (если она есть)
• Поведение ИБП при перегрузке на выходе
• Поведение ИБП при пропадании нагрузки
• Вычисление КПД ИБП. Определяется как отношение выходной мощности устройства к потребляемой мощности от источника питания
• Коэффициент нелинейных искажений, характеризующий степень отличия формы напряжения или тока от синусоидальной
  • 0% — синусоида
  • 3% — искажения не заметны на глаз
  • 5% — искажения заметны глазом
  • до 21% — трапецеидальная или ступенчатая форма сигнала
  • 43% — сигнал имеет прямоугольную форму

Оборудование

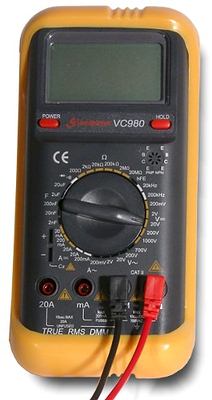

При тестировании мы будем пользоваться не реальными рабочими станциями и серверами, а эквивалентными нагрузками, которые имеют стабильный характер потребления и коэффициент использования мощности, близкий к 1. В качестве основного оборудования, которое будет использоваться при проведении тестирований, в настоящее время рассматривается следующий комплект:

Библиография

1. ГОСТ 721-77 Системы энергоснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения свыше 1000 В
2. ГОСТ 19431-84 Энергетика и электрификация. Термины и определения
3. ГОСТ 21128-83 Системы энергоснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения до 1000 В
4. ГОСТ 30372-95 Совместимость технических средств электромагнитная. Термины и определения
5. Теоретическая электротехника, изд. 9-е, исправленное, М.-Л., издательство "Энергия", 1965
6. Рекламные материалы компании
7. Интернет-ресурс

Источник бесперебойного питания - важный элемент при построении сложных систем, которым необходима непрерывная работа и гарантия безопасности оборудования от возможных проблем в электросети. Сейчас на рынке представлено множество разнообразной продукции разных категорий цены, качества и географии производства. Определиться трудно, тем более если за плечами нет необходимого опыта. Финансы подсказывают, что подходить к вопросу выбора стоит с оглядкой на собственный бюджет. Поэтому, прежде чем вкладывать средства в приобретение источника бесперебойного питания, следует ответить на несколько важных вопросов:

• Насколько ответственное оборудование вы собираетесь защищать?
• Какое время автономной работы оборудования в случае пропадания напряжения будет оптимальным?

Чтобы ответить на поставленные выше вопросы, необходимо детально вникнуть в классы представленных сегодня на рынке источников бесперебойного питания. А также определиться с основными критериями, которые необходимо учесть, чтобы сделать взвешенный выбор.

Классы ИБП

Все разнообразие современных источников бесперебойного питания, представленное сегодня на рынке, можно разделить на несколько классов, отличающихся друг от друга схематикой, а также поведением как в режиме нормальной работы, так и работы от аккумуляторов.

Выделяют:

• Резервные или (BackUp),
• Линейно-интерактивные ИБП (),
• ИБП с двойным преобразованием ( , double-conversion).

Самыми простыми и неприхотливыми считаются . При работе сети в нормальном режиме электричество поступает на вход ИБП и, проходя через него, подается на основную нагрузку. В случае же потерь и перепадов напряжения в сети, "бесперебойник" автоматически переключается на аккумулятор. Основные недостатки такой схемы заключаются в том, что переключение питания ИБП на аккумуляторы занимает от 4 до 10 миллисекунд. При работе же в режиме питания от аккумулятора, на выходе ИБП выдается не привычный для сети синус, а аппроксимированный синус.

Источник бесперебойного питания со встроенными аккумуляторами будет верным решением, когда при проблемах с напряжением в сети важно лишь корректное завершение работы оборудования, занимающее от 5 до 10 минут.

При необходимости большего времени работы оборудования, нужно рассчитать необходимый ток разряда батарей. Сделать это можно следующим образом:

Из всего вышесказанного становится ясно, что при выборе источника бесперебойного питания необходимо учесть множество как технических, так и чисто физических нюансов, определяющихся как конкретным месторасположением ИБП и оборудования подключаемого к нему, так и рядом других факторов.

Для облегчения расчетов при выборе ИБП, на компании НАГ есть удобный инструмент - , при помощи которого можно определить все необходимые параметры.

Является неотъемлемым залогом надёжности системы электроснабжения. Параметры ИБП должны быть строго сопоставимы с нагрузкой, которая будет подключена к ИБП. Иначе источник бесперебойного питания не принесёт желаемой пользы, а деньги будут потрачены напрасно.

Как рассчитать бесперебойник? Для этого необходимо учесть ряд параметров, ключевым из которых является мощность. Если вы купите ИБП, обладающий мощностью меньшей в сравнении с нагрузкой, то он просто не будет работать. Чтобы достаточно точно посчитать мощность необходимо вспомнить немного физики.

Коэффициент мощности нагрузки или по-другому Power Factor имеет очень важное значение при расчете мощности бесперебойника. Эта цифра показывает какую долю мощности реально потребляет нагрузка, то есть активная мощность. Если рассматривать нагрузку как идеальное сопротивление, то в этом случае значение коэффициента будет равно единице, что является максимальным значением. Конденсаторы и катушки не являются потребителями мощности, поэтому для них значение коэффициента равно нулю. В оборудовании возможно преобладание как емкостной, так и индуктивной составляющей.

К оборудованию с ёмкостной составляющей относятся компьютеры и серверы. Индуктивная составляющая присутствует в устройствах с электродвигателями, это может быть насос, кондиционер и т. п. Эта информация необходима в том случае, когда ИБП будет защищать оборудование разного типа, так как у первых коэффициент мощности стремится к единице, а у вторых находится в интервале от 0,8 до 0,9. В таком случае необходимо найти средний коэффициент мощности, чтобы получить точный результат.

Как рассчитать мощность ИБП, зная коэффициент мощности нагрузки? Чтобы вычислить мощность необходимо перемножить номинальную мощность ИБП на коэффициент мощности. В результате операции получается число, которое показывает максимальную активную мощность, которую сможет обслуживать источник бесперебойного питания. Например, мощность ИБП составляет 100 кВА, а коэффициент мощности нагрузки равен 0,9. В таком случае активная мощность нагрузки составит 90 кВт. Суммарная мощность нагрузки не должна превышать 90 кВт, а лучше если она будет несколько меньше.

Таких сложностей при расчёте мощности можно избежать, если использовать в качестве показателя выходной мощности бесперебойника. В таком случае расчет источника бесперебойного питания будет выполнен без ошибок. Большая ошибка сопоставлять мощности, выраженные в вольт-амперах и ваттах, так как величины значимо отличаются.

Также следует учитывать то, что потребляемая техникой мощность может быть несколько ниже номинальной. Такое может быть в самых различных случаях. Например, если рассматривать компьютеры, то их мощность в большинстве случаев определяется по мощности блока питания. Но не во всех случаях такой алгоритм расчёта является верным. Так, например, на компьютере может установлен блок питания, имеющий мощность 450 Вт, но суммарная мощность компонентов компьютера всего 120 Вт. Таких особенностей может быть очень много и их нужно учесть, выполняя расчет бесперебойника.

Другая ситуация, которую нужно учесть, чтобы произвести расчет работы ИБП связана с холодильником. Например, он может иметь мощность в 250 Вт, но стоит учитывать, что работает холодильник не постоянно, а только через некоторые промежутки времени. В таком случае необходимо узнать годовое потребление электроэнергии. В расчётах необходимо использовать это значение, делённое на 9. Следует заметить, что мощность нагрузки необходимо считать в ваттах.

На некоторых сайтах можно встретить расчет мощности ИБП онлайн, но они не могут выдать точных данных, потому что не учитывают подобных нюансов. Если же вы всё-таки решитесь воспользоваться подобными сервисами, то в добавок к полученному результату необходимо добавить порядка 20%. Немаловажно задуматься о перспективе роста мощности нагрузки. При росте нагрузки в будущем, лучше сразу приобрести более мощный ИБП. Аналогичная ситуация обстоит с сервисами, которые позволяют произвести расчет времени работы ИБП онлайн.

Расчёт АКБ

Если требуется расчет емкости ИБП для заданной мощности и времени работы, то применяется простая формула:

Емкость= 100*время*мощность нагрузки

Время автономной работы выражается в часах, а мощность нагрузки в киловаттах. Обращаем ещё раз внимание, что мощность выражается не в вольтамперах. Например, источник бесперебойного питания защищает компьютер с мощностью 500 Вт (0,5 кВт). Источник бесперебойного питания должен обеспечить время работы равное 2 часам. При таких условиях формула, позволяющая произвести расчет емкости батарей для ИБП приобретает следующий вид:

100*0,5кВт*8ч=400 Ач

Таким образом для нагрузки с мощностью 500 Вт для обеспечения работы в течение 8 часов необходима ёмкость аккумуляторов равная 400 Ач. Такой расчет емкости аккумулятора для ИБП применим для АКБ с напряжением 12 В. Кроме того, нужно учесть, что формула пригодна для длительного времени работы от аккумулятора, а именно порядка 9-10 часов. Это обусловлено тем, что зависимость ёмкости аккумулятора от времени заряда не имеет линейный характер на всём протяжении.

Если время работы меньше, то необходимо вводить поправки. Это связано с тем, что при маленьком времени ток разряда большой и аккумулятор отдаёт нагрузке только некоторую часть своей ёмкости. Так, если необходимо время работы в 30 минут, то результат надо поделить на два, для 2 часов уменьшить на 40%, для 4 часов – 30%, для 6 часов – 40%. Чтобы определить точно значение необходимо использовать точное значение КПД инвертора, который установлен на ИБП и сопоставить данные с кривого разряда определённого типа аккумуляторов.

После того, как найдена суммарная ёмкость, необходимо выполнить расчет количества аккумуляторных батарей для ИБП. Чтобы его выполнить нужно суммарную ёмкость разделить на ёмкость одного аккумулятора. В нашем случае суммарная ёмкость составила 400 Ач. Предположим, что ёмкость одного аккумулятора равна 50 Ач. В таком случае нам понадобится 8 таких аккумуляторных батарей.

Время работы

Многих пользователей интересует время работы, которое сможет обеспечить тот или иной бесперебойник. Как рассчитать время работы бесперебойника? Для этого необходимо знать мощность подключенной нагрузки к ИБП, коэффициент полезного действия инвертора и суммарную ёмкость АКБ.

Суммарный расчет аккумуляторных батарей для ИБП производится крайне просто. В большинстве случаев источники бесперебойного питания содержат в себе типовые аккумуляторы. Чтобы выполнить суммарный расчет батарей для ИБП нужно умножить их количество на ёмкость одной аккумуляторной батареи.

Чтобы расчет времени автономной работы ИБП КПД инвертора рекомендовано принимать равным 0,85. Суммарная мощность нагрузки должна быть выражена в ваттах. О том, как её найти мы говорили в начале статьи.

Расчет времени работы ИБП проводится по следующей формуле:

Время=суммарная ёмкость акб*напряжение акб*(КПД инвертора/мощность нагрузки)

Полученное значение является приближённым и может меняться в процессе срока службы источника бесперебойного питания. Расчет времени ИБП является приближённым, так как время зависит от износа АКБ и условий эксплуатации, в основном от температуры воздуха. Так, например, рост температуры на один градус после отметки 40°C снижает ёмкость аккумулятора на 5%, что является очень существенным. Для максимального срока службы рекомендовано понижать нагрузку на бесперебойник на каждые 10 градусов после 25°C на 20%. Или же можно организовать хорошую систему охлаждения и не допускать вообще какого-либо роста температуры, за что источник бесперебойного будет только благодарен.

Если подобные расчёты для вас являются непонятными, то вы можете обратится к специалистам в этой области или же использовать специальный калькулятор - программа расчета ИБП. Однако, в этом случае необходимо использовать проверенный софт, созданный профессионалами, чтобы избежать ошибок и неверного выбора ИБП. Плюсом таких программ является расчет . При расчёте можно выбрать тип сердечника у трансформатора. При вычислениях учитываются потери, которые возможны в сердечнике и медных проводах.

Возможны случаи, когда нет необходимости в абсолютно точных данных. В таком случае можно воспользоваться специальными таблицами, в которых приведено время автономной работы для различных видов источников бесперебойного питания. Данные таблицы включают в себя время работы в зависимости от ёмкости аккумуляторных батарей и суммарной мощности нагрузки. Таким образом, вы можете сопоставить свои данные с табличными и узнать примерное время.

Зная то, как рассчитать ИБП можно сделать наиболее правильный выбор ИБП. Теперь вы знаете, что время автономной работы зависит не от мощности ИБП или от суммарного напряжения АКБ, а от ёмкости аккумуляторов. Поэтому при выборе ИБП нужно отдавать предпочтение с большей ёмкостью аккумуляторов при соответствии с заданной мощностью. Такой выбор позволит обеспечить максимальную автономность.

Написать письмо

По любому вопросу вы можете воспользоваться данной формой.
