Терморегулятор для радиатора отопления: установка терморегулятора на радиатор отопления своими руками, советы специалистов. Принцип работы терморегулятора для радиатора отопления Устройство батареи отопления с терморегулятором

Хозяин каждого дома стремиться сделать отопительную систему полностью автономной и не зависящей от человека. Она должна быть функциональной и легко управляемой, становиться залогом комфорта. Если раньше удобством был единый кран для всех трубных магистралей, сегодня привычным стал терморегулятор для радиатора отопления, делающий систему более гибкой и практичной.

С помощью небольшого и простого устройства, которое называется терморегулятором или термостатом, можно значительно увеличить гибкость управления отопительной системой. Установив подобный прибор, появляется возможность добиться следующего:

Независимо от устройства, терморегулятор анализирует температуру окружающей среды и контролирует количество отдаваемого тепла. Устройство состоит из двух основных элементов: термоголовки и термостатического вентиля.

Предназначение и устройство

  • Снижение затрат на отопление
  • Увеличение КПД
  • Достижение автономности

На рынке множество моделей от самых различных производителей, но все они могут быть поделены на две категории:

  1. Автоматические или электронные
  2. Ручные или механические

Выбор между моделями во многом зависит от пожеланий самого покупателя. Кто-то отдает предпочтение традиционным механическим приборам, другие – более современным электронным. Но прежде чем сделать выбор, нужно ознакомиться с их особенностями.

Механические терморегуляторы

Внутри термостатической головки располагаются привод, регулятор и цилиндр с газообразной или жидкой средой, реагирующей на изменение температурного режима вокруг. Когда воздух в окружении нагревается, он вызывает тепловое расширение чувствительного элемента, который давит на золотник. Последний прижимает клапан и уменьшает проходимость теплоносителя.

Прежде чем монтировать терморегулятор для радиаторов отопления механического типа, его необходимо отрегулировать, установив гидравлическое сопротивление. Внутри прибора имеется дроссельный механизм, который поддерживает плавную настройку. Выполнять регулировку можно на обратном или впускном клапанах.

На работу механического терморегулятора влияет ряд факторов:

  • Где располагаются источники холода и тепла в помещении
  • Какова температура воздуха снаружи
  • Направление движения воздушных масс в помещении
  • Падение прямых солнечных лучей

Электронные терморегуляторы

Более сложными и современными устройствами являются электронные терморегуляторы для радиаторов или ЭТ. Они предоставляют возможность сделать отопительную систему более гибкой, позволяя контролировать не только температуру на конкретно выбранном радиаторе, но и управлять основными механизмами системы (клапанами, насосом, смесителями и прочими составляющими).

Устройство ЭТ более сложное, чем у механических моделей. У них имеется выносной или встроенный датчик, который замеряет температуру окружающей среды определенной зоны, в которой он располагается. Программное обеспечение анализирует получаемые данные и принимает решения увеличить или уменьшить отопление.

Короткое видео по установке

Электронные терморегуляторы для радиаторов могут быть поделены на две категории:

  1. Аналоговые
  2. Цифровые

Большой востребованностью среди покупателей пользуются цифровые модели, которые делятся на две подкатегории:

  • С закрытой логикой
  • С открытой логикой

Приборы с закрытой логикой не могут менять алгоритм своей работы. Они не в состоянии самостоятельно реагировать на большинство изменений окружающей среды и лишь удерживают установленную пользователем температуру.

В бытовых условиях электронные терморегуляторы для радиатора отопления с открытой логикой встречаются крайне редко. Они могут самостоятельно реагировать на изменение в окружающей среде и выбирать управляющую программу. Многочисленность настраиваемых параметров значительно усложняет использование подобных приборов. Большинство из них требует определенных знаний, поэтому подобные устройства используются в индустриальном сегменте.

На что обратить внимание при выборе

Помимо типа терморегулятора при выборе необходимо обратить пристальное внимание на другие характеристики:

  1. Дистанционный или встроенный
  2. Гидравлическое сопротивление
  3. Газовый или жидкостный

Дистанционные и встроенные

Наибольшее распространение получили устройства со встроенным датчиком. Они характеризуются компактностью и простотой. Однако у таких терморегуляторов имеется один существенный недостаток – они реагируют на изменение температуры лишь в непосредственной близости от прибора отопления.

Последнее время широко востребованными становятся терморегуляторы, у которых датчик температуры располагается на удалении, передавая управляющие сигналы клапану. К таким моделям целесообразно прибегать в следующих ситуациях:

  • Ширина подоконника превышает 22 см, при этом отопительный радиатор располагается от него на расстоянии менее 10 см
  • Батарея, перед которой располагается терморегулятор, помещена в нишу
  • Глубина радиатора превышает 15 см
  • Шторы или мебель перекрывают свободный доступ воздушных потоков к терморегулятору

Гидравлическое сопротивление

Выбирая терморегулятор для радиатора отопления, необходимо уделить внимание на тип отопительной системы:

  • Двухтрубная

Соответствующую классификацию имеют замеряющие устройства. Причина разделения заключается в том, что нагрузка в двухтрубной системе гораздо больше, чем в однотрубной. Выбираемый терморегулятор для двухтрубных магистралей должен иметь большое гидравлическое сопротивление.

Если установить двухтрубный прибор вместо однотрубного, отопительная система будет продолжать стабильно функционировать. Обратную замену допускать нельзя, так как нехватка гидравлического сопротивления приведет к утрате мощности, снижению КПД и преждевременному выходу внутреннего механизма из строя.

Газовые и жидкостные

Можно разделить терморегуляторы отопления на типы в зависимости от выбранной рабочей среды:

  • Жидкостные
  • Газовые

Точность измеряемых значений у жидкостных моделей значительно выше. Они гораздо качественнее передают на управляемые механизмы давление внутри гофрированного цилиндра. Однако модели с газообразными средами имеют несколько весомых преимуществ:

  • Они значительно быстрее реагируют на все изменение температуры, увеличивая эффективность поступления тепла
  • Газ конденсируется на удалении от клапана, в самой охлажденной части прибора. Таким образом, скорость реакции значительно увеличивается, так как она практически не зависит от температуры теплоносителя

Монтаж терморегулятора своими руками

Если производится самостоятельный монтаж терморегулятора, необходимо руководствоваться несколькими правилами:

Достоинства терморегуляторов

Современные терморегуляторы обладают массой достоинств. Среди них наиболее значимыми для пользователя являются:


В заключении

Установив терморегулятор для радиатора отопления, можно избавиться от большого числа проблем. Значительно возрастает эффективность отопительной системы и в зимний период будет наблюдаться экономия средств, затраченных на энергоносители.

Установка терморегулятора возможна в индивидуальных и центральных отопительных системах. Однако они не обязательно должны монтироваться перед каждым отопительным прибором. Наиболее эффективны подобные устройства в помещениях, в которых больше всех колеблется температура.

Регулировка батарей отопления в квартире позволяет одновременно решить несколько задач, в числе которых главная заключается в уменьшении расходов на оплату некоторых коммунальных услуг.

Реализуется такая возможность разными способами: механическим путем и в автоматическом режиме. Однако при изменении параметров системы отопления не повышается среднее значение температуры в помещении. Можно лишь уменьшить его до нужного уровня, отрегулировав положение арматуры. Целесообразно устанавливать такие устройства на батареи в домах, где прохладно зимой.

Для чего нужно производить регулировку

Главные факторы, объясняющие необходимость изменения уровня нагрева батарей с помощью запорных механизмов, электроники:

  1. Свободное передвижение горячей воды по трубам и внутри радиаторов. В системе отопления могут образовываться воздушные пробки. По этой причине теплоноситель перестает греть батареи, т. к. постепенно происходит его охлаждение. В результате микроклимат в помещении становится менее комфортным, а со временем комната остывает. Чтобы поддерживать в трубах тепло, используются запорные механизмы, установленные на радиаторах.
  2. Регулировка температуры батарей дает возможность уменьшить расходы на оплату отопления жилья. Если в помещениях слишком жарко, методом изменения положения вентилей на радиаторах можно уменьшить затраты на 25%. Причем снижение температуры нагрева батарей на 1°С обеспечивает экономию 6%.
  3. В случае, когда радиаторы сильно нагревают воздух в квартире, приходится часто открывать окна. Зимой это делать нецелесообразно, т. к. можно простудиться. Чтобы не пришлось постоянно открывать окна с целью нормализации микроклимата в помещении, следует установить на батареи регуляторы.
  4. Появляется возможность изменять по своему усмотрению температуру нагрева радиаторов, причем в каждом помещении задаются индивидуальные параметры.

Как регулировать батареи отопления

Чтобы повлиять на микроклимат в квартире, нужно уменьшить объем проходящего через отопительный прибор теплоносителя. При этом есть возможность только снизить значение температуры. Регулировка системы отопления производится путем поворота вентиля/крана или изменения параметров узла автоматики. Количество проходящей по трубам и секциям горячей воды уменьшается, вместе с тем батарея нагревается менее интенсивно.

Чтобы понять, как взаимосвязаны эти явления, нужно больше узнать о принципе работы системы отопления, в частности, радиаторов: горячая вода, попадающая внутрь отопительного прибора, нагревает металл, который, в свою очередь, отдает тепло в воздушную среду. Однако интенсивность прогрева помещения зависит не только от объема горячей воды в батарее. Играет важную роль и тип металла, из которого изготовлен отопительный прибор.

Чугун отличается существенной массой и медленно отдает тепло. По этой причине на такие радиаторы нецелесообразно устанавливать регуляторы, т. к. прибор будет долго охлаждаться. Алюминий, сталь, медь — все эти металлы моментально прогреваются и остывают сравнительно быстро. Работы по установке регуляторов следует производить перед началом отопительного сезона, когда в системе отсутствует теплоноситель.

В многоквартирном доме нет возможности менять среднее значение температуры воды в трубах системы отопления. По этой причине лучше установить регуляторы, позволяющие влиять на микроклимат в помещении другим способом. Однако это невозможно реализовать, если теплоноситель подается по направлению сверху вниз. В частном доме есть доступ и возможность менять индивидуальные параметры оборудования и температуру теплоносителя. Значит, в данном случае часто нецелесообразно монтировать регуляторы на батареи.

Вентили и краны

Такая арматура представляет собой теплообменник запорного устройства. Это значит, что регулировка радиатора осуществляется путем поворота крана/вентиля в нужном направлении. Если повернуть арматуру до упора на 90°, поток воды в батарею поступать больше не будет. Чтобы изменить уровень нагрева отопительного прибора, запорный механизм устанавливают в половинчатое положение. Однако такая возможность есть не у любой арматуры. Некоторые краны могут дать течь после непродолжительной эксплуатации в таком положении.

Установка запорной арматуры позволяет регулировать систему отопления вручную. Клапан стоит недорого. В этом заключается главное преимущество такой арматуры. Кроме того, она проста в управлении, а для изменения микроклимата не нужны специальные знания. Однако есть и недостатки у запорных механизмов, например, они характеризуются низким уровнем эффективности. Скорость охлаждения батареи небольшая.

Запорные краны

Применяется шаровая конструкция. Прежде всего их принято устанавливать на радиатор отопления с целью защиты жилья от утечки теплоносителя. У арматуры данного вида только два положения: открытое и закрытое. Ее главная задача — отключение батареи в случае появления такой необходимости, например, если есть риск затопления квартиры. По этой причине запорные краны врезают в трубу перед радиатором.

Если арматура находится в открытом положении, теплоноситель свободно циркулирует по системе отопления и внутри батареи. Такие краны используются, если в помещении жарко. Периодически батареи можно отключать, что позволит снизить значение температуры воздуха в комнате.

Однако шаровые запорные механизмы нельзя устанавливать в половинчатом положении. При длительной эксплуатации возрастает риск появления протечки на участке, где располагается шаровой кран. Это обусловлено постепенным повреждением запорного элемента в виде шара, который находится внутри механизма.

Ручные вентили

В эту группу входят две разновидности арматуры:

  1. Игольчатый вентиль. Его преимуществом является возможность половинчатой установки. Такая арматура может располагаться в любом удобном положении: полностью открывает/закрывает доступ теплоносителя к радиатору, существенно или незначительно уменьшает объем воды в отопительных приборах. Однако есть и недостаток у игольчатых вентилей. Так, они характеризуются уменьшенной пропускной способностью. Это значит, что после установки такой арматуры даже в полностью открытом положении количество теплоносителя в трубе на входе батареи существенно сократится.
  2. Регулирующие вентили. Они разработаны специально для изменения температуры нагрева батарей. К плюсам относят возможность смены положения по усмотрению пользователя. Кроме того, такая арматура отличается надежностью. Не придется часто производить ремонт вентиля, если элементы конструкции выполнены из прочного металла. Внутри арматуры находится запорный конус. При повороте ручки в разные стороны он поднимается либо опускается, чем способствует увеличению/уменьшению площади проходного сечения.

Автоматическая регулировка

Преимуществом такого метода является отсутствие необходимости постоянно менять положение вентиля/крана. Нужная температура будет поддерживаться в автоматическом режиме. Регулировка отопления таким способом обеспечивает возможность однократно задать нужные параметры. В дальнейшем уровень нагрева батареи будет поддерживаться узлом автоматики или другим устройством, установленным на входе отопительного прибора.

Если необходимо, индивидуальные параметры могут задаваться многократно, на что влияют личные предпочтения жильцов. К недостаткам такого метода относят существенную стоимость комплектующих. Чем более функциональными являются приборы для управления количеством теплоносителя в радиаторах отопления, тем выше их цена.

Электронные терморегуляторы

Эти устройства внешне напоминают регулирующий вентиль, однако есть существенное различие — в конструкцию заложен дисплей. На нем отображается температура воздуха в помещении, которую необходимо получить. Такие устройства работают в паре с выносным датчиком температуры. Он передает информацию электронному терморегулятору. Чтобы нормализовать микроклимат в комнате, достаточно лишь задать нужное значение температуры на устройстве, а регулировка будет выполнена в автоматическом режиме. Располагают электронные терморегуляторы на входе батареи.

Регулировка радиаторов термостатами

Устройства данного вида состоят из двух узлов: нижнего (термовентиль) и верхнего (термоголовка). Первый из элементов напоминает ручной вентиль. Он выполнен из прочного металла. Преимуществом такого элемента является возможность установки не только автоматического, но и механического вентиля, все зависит от потребностей пользователя. Чтобы изменить значение температуры нагрева батареи, конструкцией термостата предусмотрен сильфон, который оказывает давление на подпружиненный механизм, а последний, в свою очередь, изменяет площадь проходного сечения.

Использование трехходовых клапанов

Такие устройства выполнены в виде тройника и предназначены для установки в точке соединения байпаса, входной трубы в радиатор, общего стояка отопительной системы. Для повышения эффективности работы трехходовой клапан оснащается терморегулирующей головкой, такой же, что и у ранее рассмотренного термостата. Если температура на входе в клапан выше нужного значения, теплоноситель не попадает в батарею. Горячая вода направляется через байпас и проходит дальше по отопительному стояку.

Когда клапан остывает, пропускное отверстие вновь открывается и теплоноситель поступает внутрь батареи. Целесообразно устанавливать такое устройство в случае, если система отопления однотрубная, а разводка труб вертикальная.

Чтобы иметь возможность регулировать температуру батареи в квартире, рассматривают любой вид клапанов: они могут быть прямого или углового типа. Принцип установки такого прибора несложный, главное, правильно определить его положение. Так, на корпусе клапана указано направление потока теплоносителя. Оно должно соответствовать направлению движения воды внутри батареи.

Располагают вентили/термостаты на входе отопительного прибора, если необходимо, врезают кран еще и на выходе. Это делается для того, чтобы в будущем появилась возможность самостоятельно производить слив теплоносителя. Регулирующие устройства устанавливаются на батареи отопления при условии, что пользователь точно знает, какая труба подающая, т. к. в нее выполняется врезка. При этом учитывают направление движения горячей воды в стояке: сверху вниз или же снизу вверх.

Повышенной надежностью отличаются обжимные фитинги, поэтому они используются чаще. Соединение с трубами — резьбовое. Термостаты могут быть оснащены накидной гайкой. Для уплотнения резьбового соединения применяют ФУМ-ленту, лен.

Регулировать скорость поступления теплоносителя в отопительный прибор (батарею или радиатор) можно с помощью вентиля, который устанавливается перед ним. Этим можно обеспечить не только комфорт, но и обеспечить определенный уровень защиты при аварийной ситуации, при которой отключение части трубопровода с радиатором отопления, является необходимым.

Для данной функции можно рассмотреть возможность установки такой запорно-регулирующей арматуры:

  • шаровой кран;
  • конусный вентиль;
  • автоматический терморегулятор.

Регулировка с помощью шарового крана не очень эффективна, потому что он рассчитан только на два режима работы: открыто и закрыто. Промежуточные положения крана приводят к потере его герметичности, так как твердые частички, которые содержатся в теплоносителе, могут повреждать перекрывающий шар.

Ручной конусный вентиль намного надежнее сможет регулировать температуру. Его можно перекрывать не полностью. Главное — не забывать возвращать его в начальное положение. В любом случае такой тип регулировки температуры отопления требует постоянного внимания.

Наиболее удобно регулировать температуру в помещении с помощью автоматических терморегуляторов, которые устанавливаются перед радиаторами. Их еще называют термостатами.

Конструкция механического терморегулятора

Каждому значению температуры внутри соответствует определенное значение давления рабочей среды в сильфоне. Это давление компенсируется пружиной, которая регулирует ход штока.

При увеличении температуры конус клапана будет перемещаться в сторону закрытия до тех пор, пока давление рабочей среды в сильфоне не уравновесится усилием пружины. При снижении температуры процесс будет обратным.

Достоинства современных терморегуляторов

  • Современные терморегуляторы имеют эргономичный дизайн, который хорошо подходит к интерьеру любого помещения. Кроме этого ими удобно регулировать температуру;

  • Их довольно легко устанавливать в новых и действующих отопительных системах, так как это оборудование адаптировано для местных температурных условий. Их можно эксплуатировать без профилактического и технического обслуживания в течение всего срока службы, который достаточно большой;
  • После оборудования терморегуляторами радиаторов отопления отпадает необходимость в открывании окон для регулирования температуры в здании;
  • Диапазон температур, в которых работают терморегуляторы – от 5 °С до 27°С. Температура может устанавливаться на любом значении в этом диапазоне и будет поддерживаться с точностью до 1°С;
  • Терморегуляторы обеспечивают равномерное распределение теплоносителя по отопительной системе. В этом случает даже отопительные приборы, которые находятся на периферии цепи, будут эффективно обогревать помещение;
  • Термостат предупреждает излишнее нагревание воздуха внутри помещения в том случае, если в комнату попадают прямые солнечные лучи, либо температура поднимается вследствие других факторов (нахождения людей или наличия электробытовых приборов);
  • При использовании терморегуляторов в автономных системах обеспечивается экономия топлива до 25%, что положительно сказывается как на стоимости отопления, так и на количестве вредных отходов после сгорания.

С учетом того, что цена этих приборов невысока, достоинства их применения довольно значительны:

  • экономится тепловая энергия;
  • отмечается улучшение микроклимата в помещениях;
  • обеспечивается упрощение монтажа;
  • отсутствие затрат на эксплуатацию термостатов.

Важно! Применение терморегуляторов особенно эффективно в индивидуальных жилых проектах – частных домах и загородных коттеджах. В этом случае установка термостатов окупается в течение одного сезона.

В условиях центрального отопления терморегуляторы обеспечивают комфортное регулирование микроклимата в помещении.

Важно! В квартире установку термостатов необходимо начинать с тех помещений, где динамика изменения температуры значительна: кухня, гостиная (где количество людей меняется значительно), комнаты, куда попадает прямой солнечный свет.

Общая инструкция в отношении установки такого оборудования следующая. В частных домах терморегуляторы сначала следует устанавливать на верхних этажах. Причина этого следующая: нагретый воздух поднимается вверх и разница температуры в помещениях на нижних этажах и сверху довольно колеблется.

С экономической точки зрения очень эффективно в частном доме установить панельные радиаторы с небольшой емкостью с терморегуляторами, которые быстро реагируют на открытие и закрытие термостатических клапанов.

Терморегуляторы подлежат сертификации и качественные изделия должны иметь сертификат качества или соответствия. На рынке сейчас представлены терморегуляторы двух типов: газовые и жидкостные. Срок службы такого оборудования составляет около 20 лет.

Жидкостные или газонаполненные терморегуляторы

Газонаполненные термостаты быстрее реагируют на изменение температуры внутри помещения. Жидкостные терморегуляторы точнее и лучше реагируют на изменение давления внутри гофрированного цилиндра и качественнее передают его на исполнительный механизм.

Преимущества газонаполненных термостатов

Техническое решение, при котором терморегулятор наполняется газом, имеет несколько серьезных преимуществ:

  • Конденсация газа проходит в наиболее охлажденной части прибора, наиболее удаленной от корпуса клапана. По этой причине реагирование будет наиболее быстрым, так как его работа не будет зависеть от температуры воды;
  • Термостат такого типа хорошо реагирует на динамику температуры в помещении. Это позволяет эффективно осуществлять теплопоступление.

Видео с коротким обзором терморегуляторов:

Выводы

Терморегуляторы особенно эффективны при установке в индивидуальных системах отопления, так как они кроме повышения комфорта дают значительный экономический эффект.

Термостаты можно устанавливать не во всех помещениях сразу, а начинать с тех, где температура изменяется больше всего. В таком случае применение термостатов даст наилучший результат.

Для обеспечения оптимального температурного режима в помещении и оптимизации расходов на оплату коммунальных услуг, необходимо регулировать скорость поступления теплоносителя в радиатор. С этой задачей отлично справляются терморегуляторы батарей отопления.

Рассмотрим особенности работы и установки различных видов термостатов, определим основные критерии выбора качественного, надежного терморегулятора батарей.

Необходимость использования терморегулятора батареи

При обустройстве отопительной системы многие задаются вопросом: «Нужен ли терморегулятор на батарею?». На сегодняшний день, когда счета за потребляемое тепло населением стабильно повышаются, ответ однозначный: «Да».

Очень часто жильцы многоэтажных домов вынуждены открывать форточки в зимнее время, чтоб снизить жар от разогретых батарей. Энергия теплоносителя расходуется нерационально. Особенно это ощутимо для тех, у кого установлены счетчики тепла.

Терморегулятор (термостат) батарей отопления представляет собой устройство, контролирующее микроклимат в помещении. Некоторые модели имеют возможность программирования температурного режима на разное время суток (день/ночь) и каждый отдельный день.

Использование в совокупности термостата с теплосчетчиком - эффективный способ снизить расходы на обогрев помещения

К дополнительным преимуществам терморегуляторов для батарей можно отнести:

Покупка и установка терморегулятора батарей в частных домах и коттеджах окупается за один отопительный сезон

Установка термостата для радиаторов в квартирах отопления особенно актуальна для помещений со значительными температурными колебаниями: кухня, гостиная и «солнечные» комнаты.

Виды термостатов: устройство и принцип работы

Рассмотрим классификацию термостатов для батарей по двум основным критериям:

  1. По принципу регулировки:
    • механические;
    • автоматические.
  2. По виду рабочего вещества термоголовки:
    • газонаполненные;
    • жидкостные.

Механические терморегуляторы

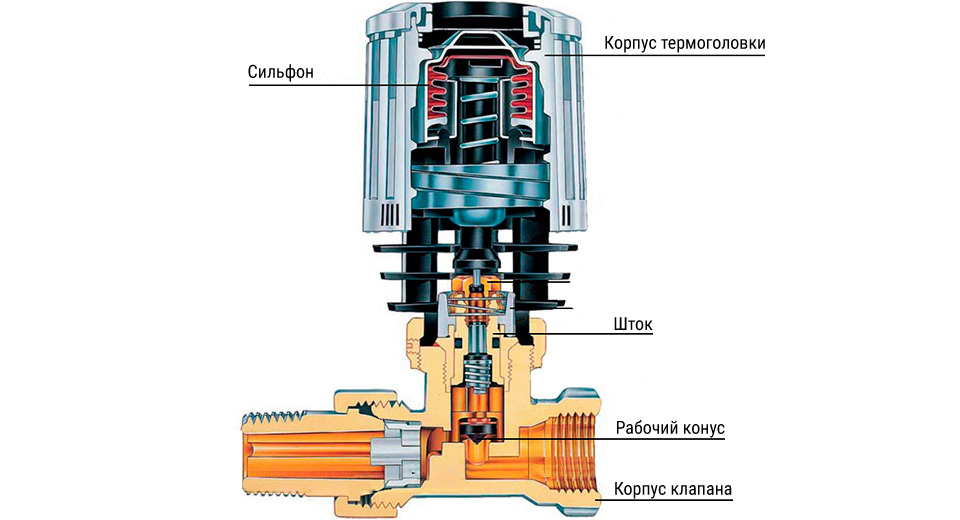

Механический терморегулятор для батареи состоит из двух основных частей:

  • термостатический клапан;
  • элемент высокой чувствительности (термическая головка).

Механизм работает слаженно и надежно без привлечения энергии извне. В состав термической головки входит: регулятор, привод, а также газовый или жидкостный рабочий элемент.

Принцип действия механического терморегулятора следующий:

  1. Под температурным воздействием изменяется объем теплоносителя в отопительной системе.
  2. Сильфон воспринимает произошедшие изменения и перемещает регулирующий золотник. Движение золотника связано с любым изменением температуры в помещении.

Чувствительный элемент (жидкость, газ) реагирует перемещением штока - подобное изменение хода позволяет регулировать и контролировать подачу теплоносителя в радиатор.

На работу терморегулятора могут повлиять различные факторы:

  • сквозняк или проветривание помещения;
  • температура на улице;
  • солнечный свет;
  • наличие возле термостата других источников тепла или холода (холодильник, обогреватель, трубопровод с горячей водой).

Электронные термостаты

Электронные термостаты - это программируемые микропроцессорные устройства для регулировки и поддержания температурного режима жилья. Терморегулятор осуществляет автоматическое управление элементами отопительной системы (насосом, котлом, смесителем). Потребителю достаточно выставить нужную температуру, а встроенный датчик будет ее регулировать в течение всего отопительного сезона.

Основной элемент электронного терморегулятора - термодатчик, передающий информацию о температурных показателях зоны, в которой он установлен. Терморигулятор реагирует на сведения и оптимизирует режим до заданной температуры.

Широкое распространение получили цифровые термостаты с закрытой и открытой логикой.

Электронные терморегуляторы с закрытой логикой имеют постоянный, четко заданный алгоритм работы, который не зависит от окружающей среды. Управлять можно только основными параметрами. Для бытового использования такого термостата вполне достаточно.

Электронные терморегуляторы с открытой логикой имеют свободное программирование и способны подстраиваться под любую систему, в которой он будет задействован. Чаще такие устройства используются в промышленных сферах, так как программирование и изменение настроек занимает много времени и должно выполняться специалистами высокой квалификации.

В быту не редко используются и обычные электронные термостаты , подобные механическим аналогам, но с электронным дисплеем. Они функционируют в простом режиме. Для их работы достаточно выставить температуру, которая постоянно будет поддерживаться, или задать допустимый диапазон колебания температуры.

Электронные терморегуляторы работают от батареек и поставляются в комплекте с подзарядным устройством.

Жидкостные и газонаполненные терморегуляторы

В качестве рабочего вещества термоголовки обычно выступает газ или жидкость (парафин). Надо сказать, что более дешевые и распространенные - жидкостные термостаты. Однако газонаполненные терморегуляторы точнее и быстрее реагируют на изменение давления внутри сильфона.

Достоинства конструкции газонаполненного терморегулятора:

  • конденсация газа происходит в охлажденной части устройства, отдаленного от корпуса клапана, поэтому работа термостата не зависит от температуры воды (теплоносителя);
  • термостат очень восприимчив к температурным колебаниям помещения, что позволяет эффективно контролировать теплопоступление.

Установка терморегуляторов на батареи отопления

Схемы монтажа термостата для одно- и двухтрубной системы отопления

При установке терморегулятора на батарею в однотрубной системе придется изменить схему подключения радиатора и установить дополнительную перемычку - байпас.

Байпас будет соединять прямую и обратную подводку теплоносителя. Это позволит курсировать теплоносителю во время перекрытия батареи. Кроме того появиться возможность демонтажа радиатора - достаточно закрыть вентили (3 и 4 на рисунке).

В двухтрубной системе отопления термостат устанавливается на верхней подводящей трубе, а на нижней монтируется вентиль.

Расшифровка обозначений:

  • подающий стояк;
  • батарея;
  • механический или электронный терморегулятор;
  • нижний вентиль;
  • воздухоотводник;
  • байпас (перемычка);
  • обратный стояк;
  • заглушка.

Правила грамотной установки

Термостат будет работать бесперебойно и эффективно, если его монтаж произведен грамотно, с соблюдением всех правил:

Последовательность монтажа термостата на батарею

Рассмотрим поэтапно установку терморегулятора на батарею отопления:


Диаметр байпаса должен быть на один размер меньше диаметра подводящих труб. Например, для трубопровода ¾ дюйма диаметр замыкающего участка должен составлять ½ дюйма

Настройка терморегулятора

Механический терморегулятор после установки необходимо настроить - задать оптимальную температуру в помещении. Для этого выполняются следующие действия:


В электронных терморегуляторах достаточно выставить на дисплее желаемую температуру. Если функциональные возможности позволяют - можно выбрать температурный режим для дневного и ночного времени суток, для разных дней недели, например, интенсивный обогрев помещения в выходные дни, а экономный - в будни. Такой режим оптимален для загородных домов и дач, где хозяева появляются только на уикенд.

Для того чтоб купить терморегулятор для батареи отопления и со временем не пожалеть о своем приобретении, необходимо ответственно подойти к выбору термостата и учесть некоторые важные моменты:


Особо эффективно, с экономической точки зрения, использование терморегуляторов батарей в частных домах и коттеджах с автономным отоплением, в квартирах же с централизованной подачей теплоносителя, применение термостатов позволяет улучшить микроклимат помещения, установив более комфортный температурный режим.

Поговорка «Все хорошо в меру» обретает особую актуальность при разговоре об отоплении зимой. Если на Ваших батареях можно яичницу жарить, то у Вас два пути: открыть окно (и простудиться 🙂 ) или установить регуляторы температуры на батареи. Какими они бывают и как сделать выбор?

Что такое терморегулятор для батареи отопления

Регуляторы температуры отопления с середины прошлого века активно используются на Западе. Изначально они предназначались для экономии расходов на отопление. На эту функцию европейские производители делают упор до сих пор, развивая направление электронных терморегуляторов и термостатов для отопления с экономичными режимами работы. Однако в России зачастую регуляторы тепла приобретаются ради другого – побочного – их предназначения: снижения температуры обогрева помещения. Некоторые квартиры отапливаются так интенсивно, что их хозяевам приходится распахивать окна даже в тридцатиградусный мороз. В таких случаях основной задачей является нормализация температурного режима и создание комфортной для человека жилой среды. Впрочем, в последние годы вопрос экономии ресурсов постепенно выходит на первый план, и устройства, помогающие , становятся все более востребованными.

Виды терморегуляторов для радиатора

Шаровой кран для радиатора . Строго говоря, это вовсе не терморегулятор, а запорный механизм. Но не упомянуть о нем было бы неправильно: в некоторых случаях это единственный вариант снизить интенсивность отопления. Например, для чугунных батарей, которые долго остывают и долго нагреваются, автоматические терморегуляторы для радиатора не подходят, а шаровой кран позволяет перекрывать поток теплоносителя (горячей воды в батарее отопления) и тем самым снижать температуру в помещении.

Стоимость: от 200 руб.

Терморегуляторами на батарею, в отличие от шаровых кранов, не нужно управлять вручную, они работают «сами» – конечно, после настройки. Любой терморегулятор на радиаторы отопления состоит из двух частей: клапана и управляющего элемента. Клапан — это, грубо говоря, кусок трубы с перекрывающим механизмом (рабочим конусом). Он врезается непосредственно в батарею отопления. А вот управляющий элемент крепится на клапан. Он воздействует на перекрывающий механизм, заставляя его опускаться или подниматься, тем самым частично закрывая и открывая канал перетока.

Виды управляющих элементов:

1. Термоголовка. Не имеет источника питания. Она реагирует на температуру окружающего воздуха. Ниже мы подробно разберем ее устройство.

Стоимость: от 1 000 руб.

Терморегуляторы на батарею снижают интенсивность обогрева тем, что уменьшают количество поступающего теплоносителя. Они никак не влияют на в трубах отопления!

2. Электронный регулятор, или термостат. Термостаты снабжены датчиком температуры и процессором. Управление потоком теплоносителя основано на показателях датчика. А процессор позволяет запрограммировать терморегулятор для радиатора на подходящий для Вашего дома режим работы. Например, Вы можете настроить минимальную мощность отопления в течение буднего дня, когда все члены Вашей семьи заняты делами вне дома, и повышение температуры к вечеру, чтобы вернуться в теплые комнаты.

Электронные терморегуляторы нуждаются в питании от сети или батареек. Самые современные модели позволяют управлять процессом через Интернет или мобильное приложение.

При помощи электронных терморегуляторов можно сократить отопительные расходы на 20-30%. Подсчитано, что при использовании терморегулятора в домах с индивидуальным котлом отопления стоимость терморегулятора окупается за 1 год.

Стоимость: от 2 000 руб.

Конструкция регулятора с термоголовкой

Регуляторы с термоголовкой — самые распространенные регуляторы температуры на батарею отопления. Поговорим о том, как они работают.

Внутри термоголовки расположен сильфон с термочувствительным составом (жидким или газообразным). Сильфон представляет собой герметичную камеру, гофрированные стенки которой могут растягиваться при нагревании и возвращаться к исходной форме при охлаждении.

Проходя через трубу батареи отопления, теплоноситель нагревает состав внутри сильфона. Увеличиваясь в объеме, сильфон давит на шток, который, в свою очередь, нажимает на рабочий конус. Приток теплоносителя к радиатору частично или полностью перекрывается. Постепенно сильфон остывает и сжимается. Конус поднимается и открывает проход для теплоносителя.

Состав внутри сильфона (рабочая среда) может быть жидким или газообразным. Жидкостные сильфоны, как правило, стоят дешевле, потому что медленнее реагируют на изменения температуры. Газовый более чувствителен и потому позволяет регулировать интенсивность отопления более точно. Если Вы имеете дело с большими площадями, хотите оснастить терморегуляторами несколько радиаторов и стремитесь к экономии ресурсов, то отдавайте предпочтение газовым сильфонам. Если же Вы приобретаете регулятор на одну батарею, то скорость реагирования рабочей среды не будет иметь для Вас принципиального значения.

Установка терморегуляторов для радиатора состоит из двух частей: установка клапана и установка управляющего элемента.

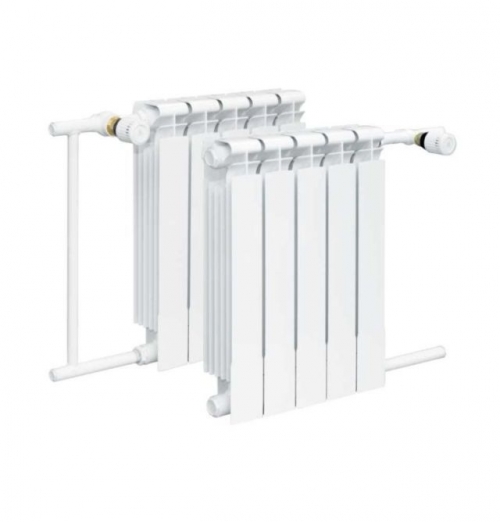

Клапан терморегулятора врезается непосредственно в подающий трубопровод батареи. Прежде всего, требуется перекрыть приток теплоносителя и спустить воду из радиатора. Далее необходимо вырезать фрагмент подающего трубопровода и установить на это место клапан. Для однотрубных систем отопления придется также установить обход – байпас, перемычку между подающим и отводящим трубопроводами. Байпас позволит теплоносителю без препятствий циркулировать по отопительной системе дома, даже если Вы отключите теплоподачу у себя в квартире.

Как видите, установка радиаторного клапана требует определенных навыков или привлечения специалиста. А вот с управляющим элементом, будь то термоголовка или термостат, все намного проще: он просто прикручивается к клапану на резьбу или вставляется в специальные пазы и защелкивается. Первый способ распространен значительно шире, так что, если Вы хотите иметь возможность выбирать из большего ассортимента управляющих элементов и не ограничиваться одним производителем, выбирайте клапан с резьбой.

Некоторые производители батарей отопления оснащают свою продукцию заводскими клапанами, к которым можно докупить любую подходящую по резьбе термоголовку. Если Вы недавно заехали в новостройку, изучите свои батареи, вполне может оказаться, что это именно Ваш случай.

Установка регуляторов на радиаторы отопления имеет еще несколько тонкостей. Вот самые важные из них:

  1. Выбирайте терморегуляторы с возможностью полной блокировки потока теплоносителя: она может понадобиться для обслуживания радиатора. Другой вариант: установить перед клапаном механический регулятор — шаровой кран.
